1. LLVM: Как приручить дракона?
Дмитрий Каш цын, HDSoftии

2. Как работает компилятор
1. Прочитать текст программы из файла
2. Записать исполняемый файл

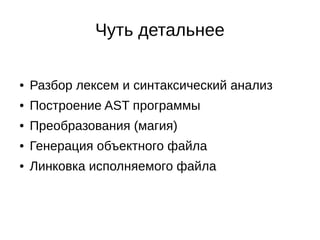

3. Чуть детальнее
● Разбор лексем и синтаксический анализ
● Построение AST программы
● Преобразования (магия)
● Генерация объектного файла
● Линковка исполняемого файла

4. 4
Но зачем?!*
* http://www.linux.org.ru/gallery/workplaces/10931314

5. 5
Если серьезно
● Развитие computer science не стоит на месте
● Новые идеи — новые языки
● Новые языки — новые компиляторы
● Успех Rust и Go говорит сам за себя

6. 6

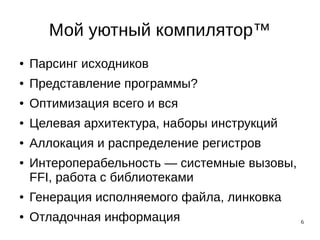

Мой уютный компилятор™
● Парсинг исходников
● Представление программы?
● Оптимизация всего и вся
● Целевая архитектура, наборы инструкций
● Аллокация и распределение регистров
● Интероперабельность — системные вызовы,
FFI, работа с библиотеками
● Генерация исполняемого файла, линковка
● Отладочная информация

7. 7
Структура команды x86 (OMG)
http://penberg.blogspot.ru/2010/04/short-introduction-to-x86-instruction.html

8. 8

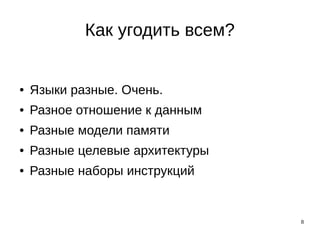

Как угодить всем?
● Языки разные. Очень.
● Разное отношение к данным
● Разные модели памяти
● Разные целевые архитектуры
● Разные наборы инструкций

9. 9

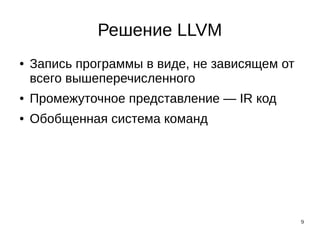

Решение LLVM
● Запись программы в виде, не зависящем от
всего вышеперечисленного
● Промежуточное представление — IR код
● Обобщенная система команд

10. 10

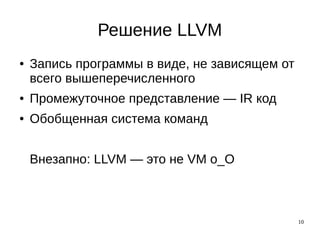

Решение LLVM
● Запись программы в виде, не зависящем от
всего вышеперечисленного
● Промежуточное представление — IR код
● Обобщенная система команд
Внезапно: LLVM — это не VM o_O

11. 11

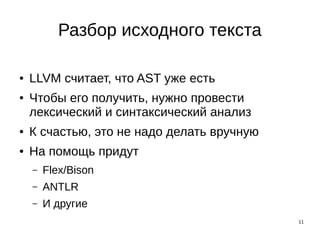

Разбор исходного текста
● LLVM считает, что AST уже есть
● Чтобы его получить, нужно провести
лексический и синтаксический анализ
● К счастью, это не надо делать вручную
● На помощь придут
– Flex/Bison
– ANTLR
– И другие

12. 12

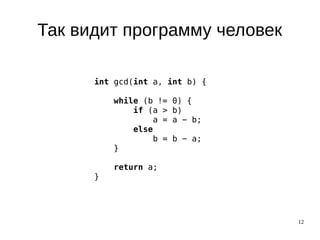

Так видит программу человек
int gcd(int a, int b) {
while (b != 0) {
if (a > b)
a = a − b;
else
b = b − a;
}
return a;
}

13. 13

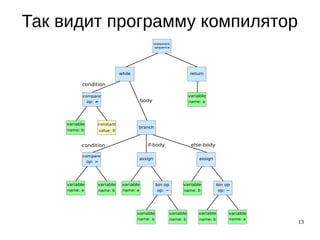

Так видит программу компилятор
condition
body
else-bodyif-body
while
variable
name: b
constant
value: 0
compare
op: ≠
branch
compare
op: >
assign
bin op
op: −
assign
bin op
op: −
statement
sequence
return
variable
name: a
variable
name: a
variable
name: a
variable
name: a
variable
name: a
variable
name: b
variable
name: b
variable
name: b
variable
name: b
condition

14. 14

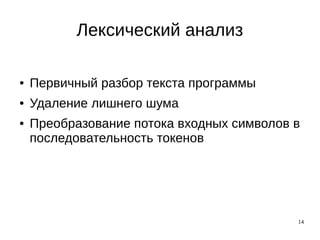

Лексический анализ
● Первичный разбор текста программы
● Удаление лишнего шума
● Преобразование потока входных символов в
последовательность токенов

15. 15

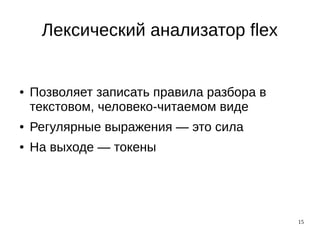

Лексический анализатор flex
● Позволяет записать правила разбора в
текстовом, человеко-читаемом виде
● Регулярные выражения — это сила
● На выходе — токены

16. 16

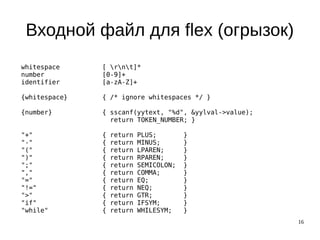

Входной файл для flex (огрызок)
whitespace [ rnt]*
number [0-9]+
identifier [a-zA-Z]+
{whitespace} { /* ignore whitespaces */ }
{number} { sscanf(yytext, "%d", &yylval->value);
return TOKEN_NUMBER; }
"+" { return PLUS; }
"-" { return MINUS; }
"(" { return LPAREN; }
")" { return RPAREN; }
";" { return SEMICOLON; }
"," { return COMMA; }
"=" { return EQ; }
"!=" { return NEQ; }
">" { return GTR; }
"if" { return IFSYM; }
"while" { return WHILESYM; }

17. 17

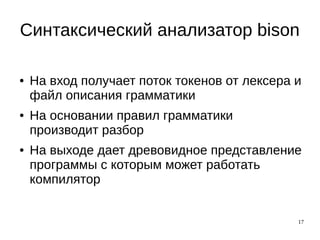

Синтаксический анализатор bison
● На вход получает поток токенов от лексера и
файл описания грамматики
● На основании правил грамматики
производит разбор
● На выходе дает древовидное представление
программы с которым может работать
компилятор

18. 18

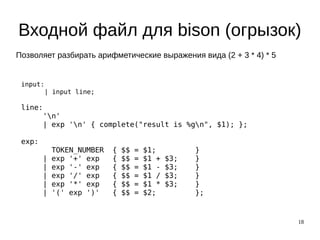

Входной файл для bison (огрызок)
input:
| input line;
line:
'n'
| exp 'n' { complete("result is %gn", $1); };
exp:
TOKEN_NUMBER { $$ = $1; }
| exp '+' exp { $$ = $1 + $3; }
| exp '-' exp { $$ = $1 - $3; }
| exp '/' exp { $$ = $1 / $3; }
| exp '*' exp { $$ = $1 * $3; }
| '(' exp ')' { $$ = $2; };
Позволяет разбирать арифметические выражения вида (2 + 3 * 4) * 5

19. 19

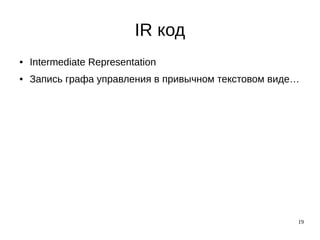

IR код
● Intermediate Representation
● Запись графа управления в привычном текстовом виде…

20. 20
IR код
● Intermediate Representation
● Запись графа управления в привычном текстовом виде…
но с плюшками:
– Asm-подобный синтаксис, но с параметризованными
функциями
– Строгая типизация
– Структуры данных, указатели
– Const, Volatile модификаторы
– Нотация SSA

21. 21

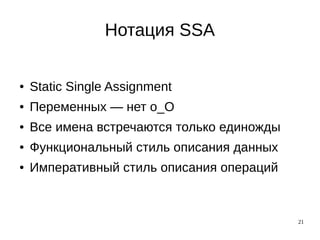

Нотация SSA
● Static Single Assignment
● Переменных — нет о_О
● Все имена встречаются только единожды
● Функциональный стиль описания данных
● Императивный стиль описания операций

22. 22
Что хорошего в SSA?
X ← 1
X ← 2
Y ← X

23. 23
Что хорошего в SSA?
X ← 1
X ← 2
Y ← X
X1←1
X2←2
Y1←X2

24. 24
Что хорошего в SSA?
X ← 1
X ← 2
Y ← X
X1←1 (RIP)
X2←2
Y1←X2

25. 25
Что хорошего в SSA?
X ← 1
X ← 2
Y ← X
X1←1 (RIP)
X2←2 (RIP)
Y1←2

26. 26
Граф потока управления*
● Control flow graph (CFG)
● Узлы — базовые блоки
● Ребра — инструкции
переходов
● Базовый блок —
линейный участок кода
(a)
(c)
(b)
(d)
* https://en.wikipedia.org/wiki/Control_flow_graph

27. 27

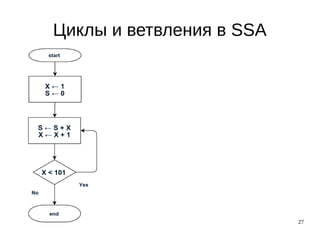

Циклы и ветвления в SSA

28. 28
Циклы и ветвления в SSA

29. 29

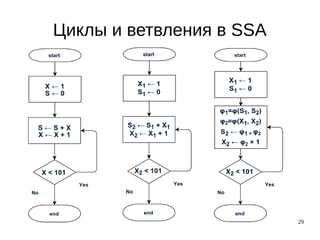

Циклы и ветвления в SSA

30. 30

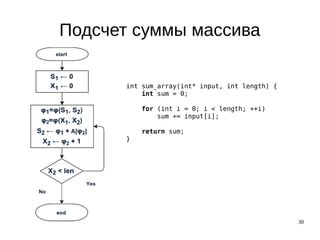

Подсчет суммы массива
int sum_array(int* input, int length) {
int sum = 0;
for (int i = 0; i < length; ++i)
sum += input[i];
return sum;
}

31. 31

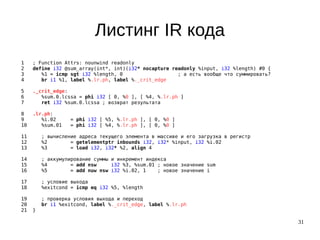

Листинг IR кода
1 ; Function Attrs: nounwind readonly
2 define i32 @sum_array(int*, int)(i32* nocapture readonly %input, i32 %length) #0 {
3 %1 = icmp sgt i32 %length, 0 ; а есть вообще что суммировать?
4 br i1 %1, label %.lr.ph, label %._crit_edge
5 ._crit_edge:
6 %sum.0.lcssa = phi i32 [ 0, %0 ], [ %4, %.lr.ph ]
7 ret i32 %sum.0.lcssa ; возврат результата
8 .lr.ph:
9 %i.02 = phi i32 [ %5, %.lr.ph ], [ 0, %0 ]
10 %sum.01 = phi i32 [ %4, %.lr.ph ], [ 0, %0 ]
11 ; вычисление адреса текущего элемента в массиве и его загрузка в регистр
12 %2 = getelementptr inbounds i32, i32* %input, i32 %i.02
13 %3 = load i32, i32* %2, align 4
14 ; аккумулирование суммы и инкремент индекса
15 %4 = add nsw i32 %3, %sum.01 ; новое значение sum
16 %5 = add nuw nsw i32 %i.02, 1 ; новое значение i
17 ; условие выхода
18 %exitcond = icmp eq i32 %5, %length
19 ; проверка условия выхода и переход
20 br i1 %exitcond, label %._crit_edge, label %.lr.ph
21 }

32. 32

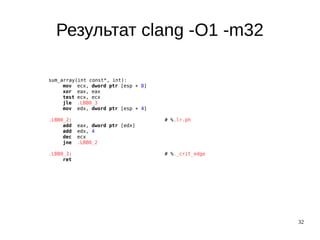

Результат clang -O1 -m32
sum_array(int const*, int):
mov ecx, dword ptr [esp + 8]
xor eax, eax
test ecx, ecx
jle .LBB0_3
mov edx, dword ptr [esp + 4]
.LBB0_2: # %.lr.ph
add eax, dword ptr [edx]
add edx, 4
dec ecx
jne .LBB0_2
.LBB0_3: # %._crit_edge
ret

33. 33

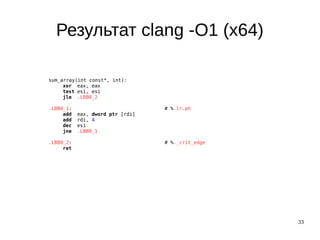

Результат clang -O1 (x64)
sum_array(int const*, int):
xor eax, eax
test esi, esi
jle .LBB0_2
.LBB0_1: # %.lr.ph
add eax, dword ptr [rdi]
add rdi, 4
dec esi
jne .LBB0_1
.LBB0_2: # %._crit_edge
ret

34. 34

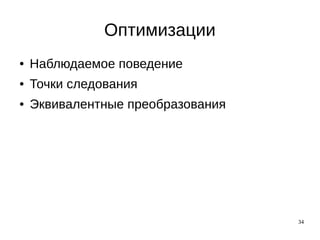

Оптимизации
● Наблюдаемое поведение
● Точки следования
● Эквивалентные преобразования

35. 35
Основные идеи оптимизаций
● Не делать то, что никому не нужно
● Не делать дважды то, что можно сделать
один раз (а лучше не делать вообще)
● Если можно получить тот же результат, но
меньшими усилиями — это нужно сделать
● Сокращение издержек на всех уровнях

36. 36

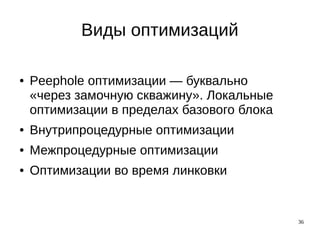

Виды оптимизаций
● Peephole оптимизации — буквально
«через замочную скважину». Локальные
оптимизации в пределах базового блока
● Внутрипроцедурные оптимизации
● Межпроцедурные оптимизации
● Оптимизации во время линковки

37. 37

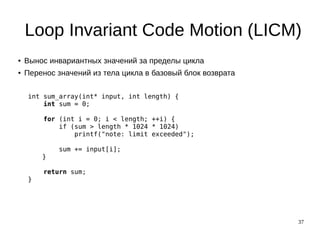

Loop Invariant Code Motion (LICM)
● Вынос инвариантных значений за пределы цикла
● Перенос значений из тела цикла в базовый блок возврата
int sum_array(int* input, int length) {
int sum = 0;
for (int i = 0; i < length; ++i) {
if (sum > length * 1024 * 1024)
printf("note: limit exceeded");
sum += input[i];
}
return sum;
}

38. 38

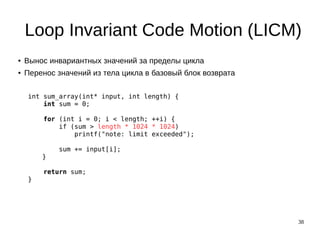

Loop Invariant Code Motion (LICM)
● Вынос инвариантных значений за пределы цикла
● Перенос значений из тела цикла в базовый блок возврата
int sum_array(int* input, int length) {
int sum = 0;
for (int i = 0; i < length; ++i) {
if (sum > length * 1024 * 1024)
printf("note: limit exceeded");
sum += input[i];
}
return sum;
}

39. 39
Loop Invariant Code Motion (LICM)
● Вынос инвариантных значений за пределы цикла
● Перенос значений из тела цикла в базовый блок возврата
int sum_array(int* input, int length) {
int sum = 0;
const int len = length * 1024 * 1024;
for (int i = 0; i < length; ++i) {
if (sum > len)
printf("note: limit exceeded");
sum += input[i];
}
return sum;
}

40. 40

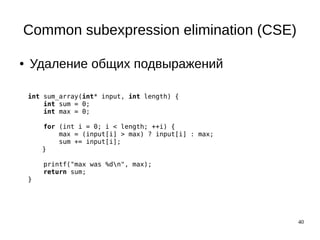

Common subexpression elimination (CSE)
● Удаление общих подвыражений
int sum_array(int* input, int length) {
int sum = 0;
int max = 0;
for (int i = 0; i < length; ++i) {
max = (input[i] > max) ? input[i] : max;
sum += input[i];
}
printf("max was %dn", max);
return sum;
}

41. 41

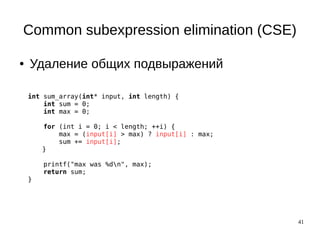

Common subexpression elimination (CSE)
● Удаление общих подвыражений
int sum_array(int* input, int length) {
int sum = 0;
int max = 0;
for (int i = 0; i < length; ++i) {
max = (input[i] > max) ? input[i] : max;
sum += input[i];
}
printf("max was %dn", max);
return sum;
}

42. 42

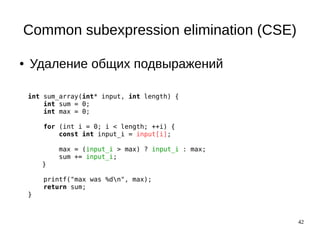

Common subexpression elimination (CSE)
● Удаление общих подвыражений
int sum_array(int* input, int length) {
int sum = 0;
int max = 0;
for (int i = 0; i < length; ++i) {
const int input_i = input[i];
max = (input_i > max) ? input_i : max;
sum += input_i;
}
printf("max was %dn", max);
return sum;
}

43. 43

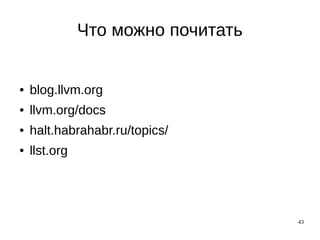

Что можно почитать
● blog.llvm.org
● llvm.org/docs
● halt.habrahabr.ru/topics/
● llst.org

44. Спасибо за внимание!
