Павел Довгалюк, Обратная отладка

1. Обратная отладка
Довгалюк П. М.

2. Отладка

3. Отладка
 Известно, что отладка в два раза сложнее написания
программы. Поэтому если вы были предельно
хитроумны при написании программы, то что же вы
будете делать при ее отладке?
 Брайан Керниган, Элементы стиля программирования
 35-75% времени программиста уходит на отладку

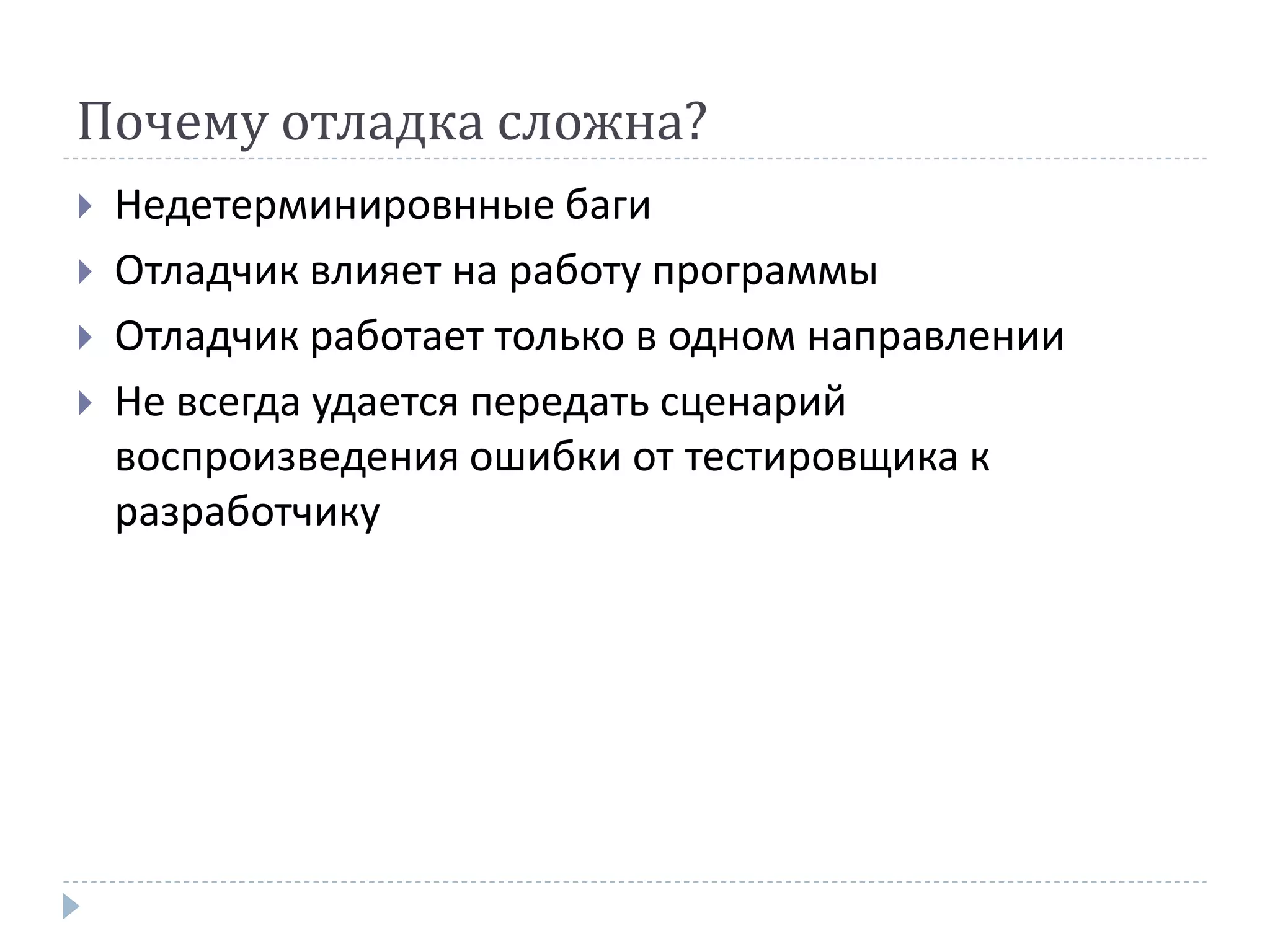

4. Почему отладка сложна?
 Недетерминировнные баги
 Отладчик влияет на работу программы
 Отладчик работает только в одном направлении
 Не всегда удается передать сценарий
воспроизведения ошибки от тестировщика к
разработчику

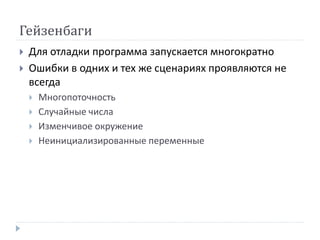

5. Гейзенбаги
 Для отладки программа запускается многократно
 Ошибки в одних и тех же сценариях проявляются не
всегда
 Многопоточность
 Случайные числа
 Изменчивое окружение
 Неинициализированные переменные

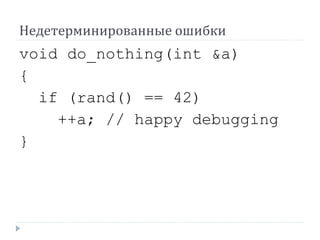

6. Недетерминированные ошибки
void do_nothing(int &a)
{
if (rand() == 42)
++a; // happy debugging
}

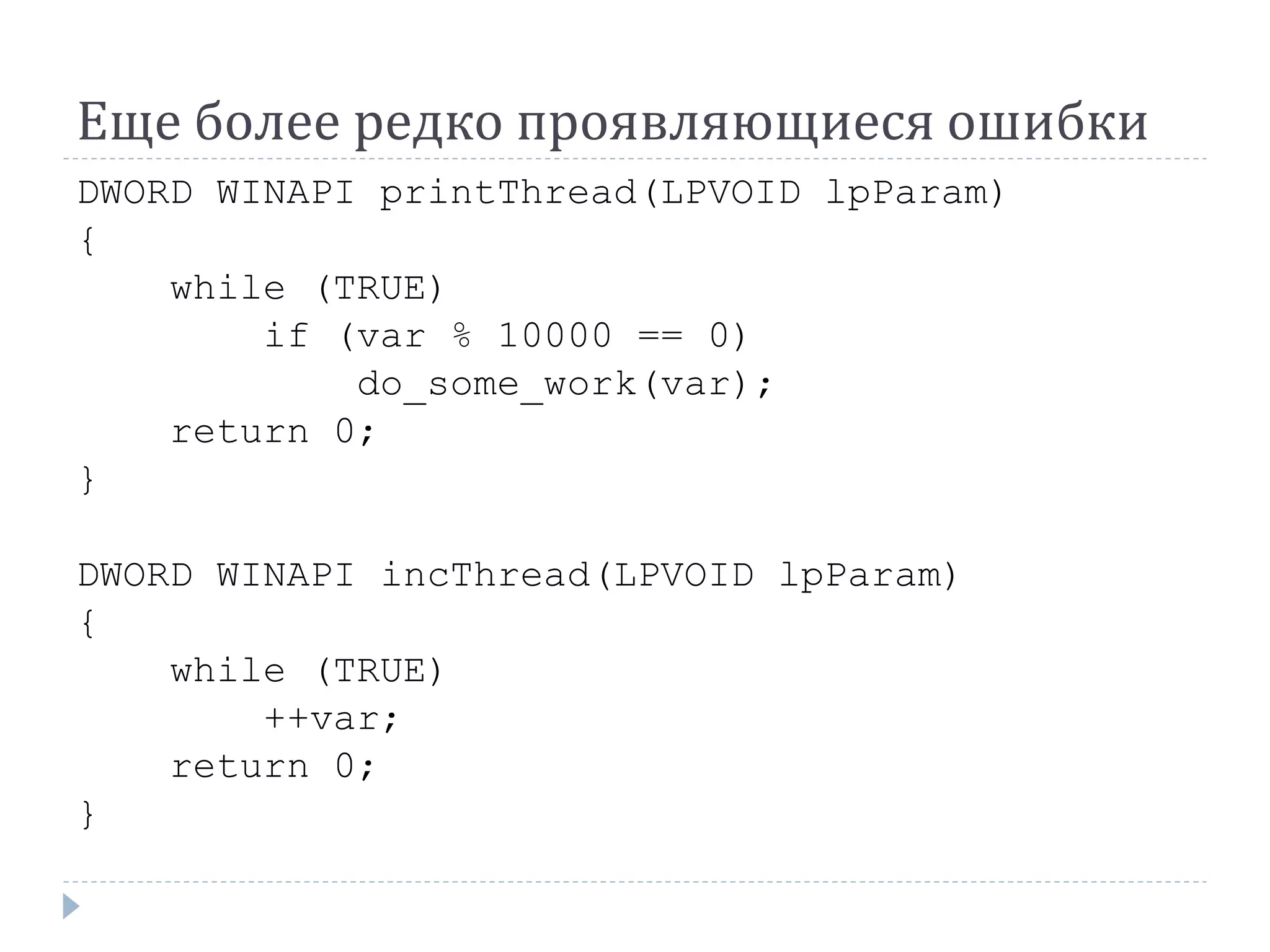

7. Еще более редко проявляющиеся ошибки
DWORD WINAPI printThread(LPVOID lpParam)
{
while (TRUE)
if (var % 10000 == 0)
do_some_work(var);
return 0;
}
DWORD WINAPI incThread(LPVOID lpParam)
{
while (TRUE)
++var;
return 0;
}

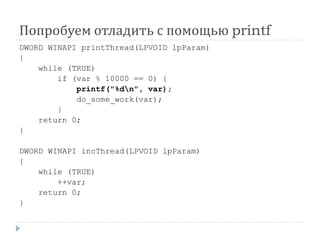

8. Попробуем отладить с помощью printf
DWORD WINAPI printThread(LPVOID lpParam)
{
while (TRUE)
if (var % 10000 == 0) {
printf("%dn", var);
do_some_work(var);
}
return 0;
}
DWORD WINAPI incThread(LPVOID lpParam)
{
while (TRUE)
++var;
return 0;
}

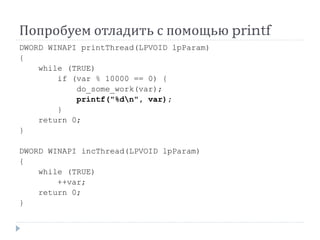

9. Попробуем отладить с помощью printf
DWORD WINAPI printThread(LPVOID lpParam)
{
while (TRUE)
if (var % 10000 == 0) {
do_some_work(var);
printf("%dn", var);
}
return 0;
}
DWORD WINAPI incThread(LPVOID lpParam)
{
while (TRUE)
++var;
return 0;
}

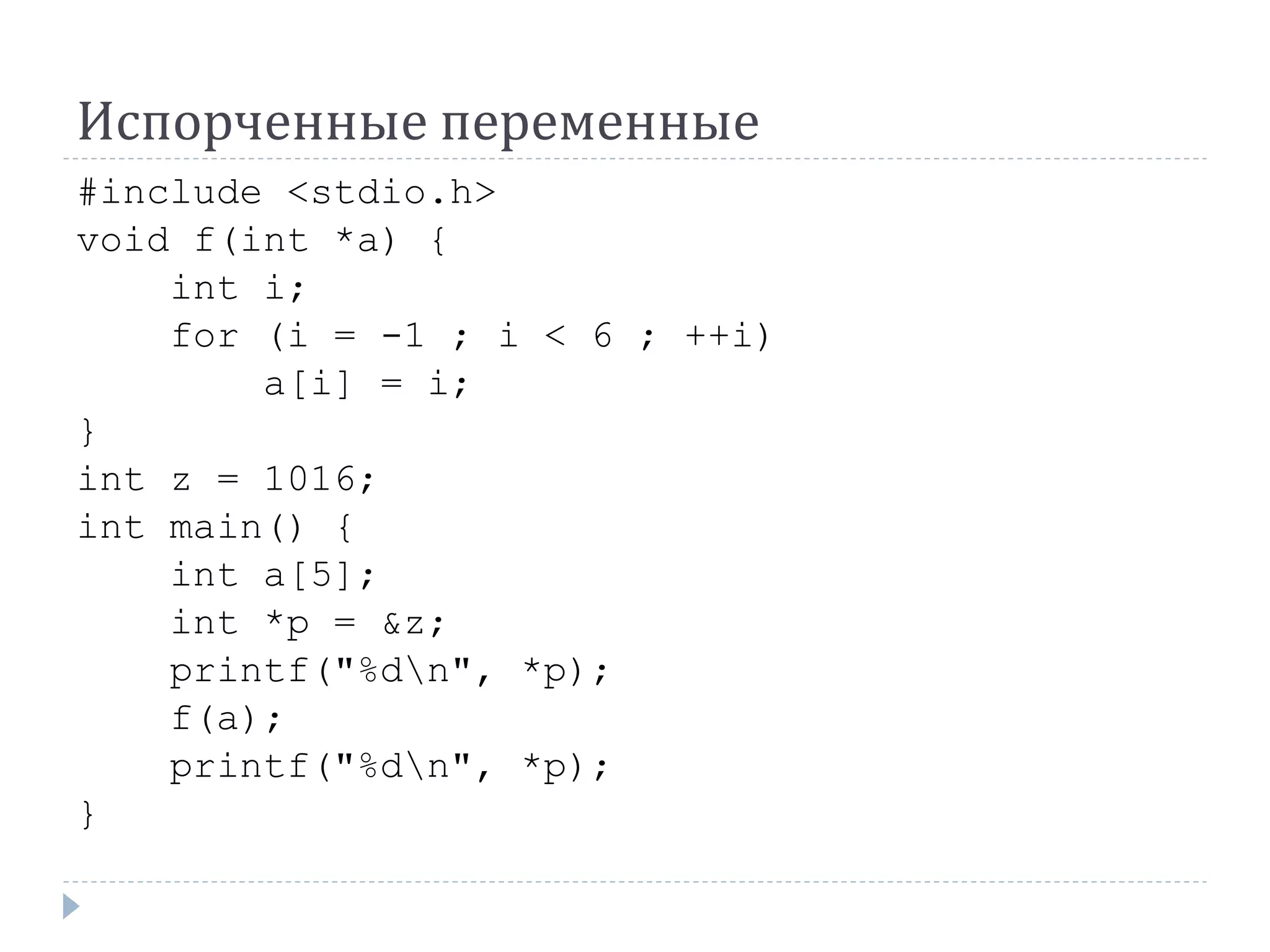

10. Испорченные переменные
#include <stdio.h>
void f(int *a) {
int i;
for (i = -1 ; i < 6 ; ++i)
a[i] = i;
}
int z = 1016;
int main() {
int a[5];
int *p = &z;
printf("%dn", *p);
f(a);
printf("%dn", *p);
}

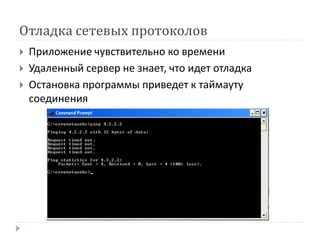

11. Отладка сетевых протоколов
 Приложение чувствительно ко времени
 Удаленный сервер не знает, что идет отладка
 Остановка программы приведет к таймауту
соединения

12. Обратная отладка
 Попытка «вернуться в прошлое» и
узнать что произошло

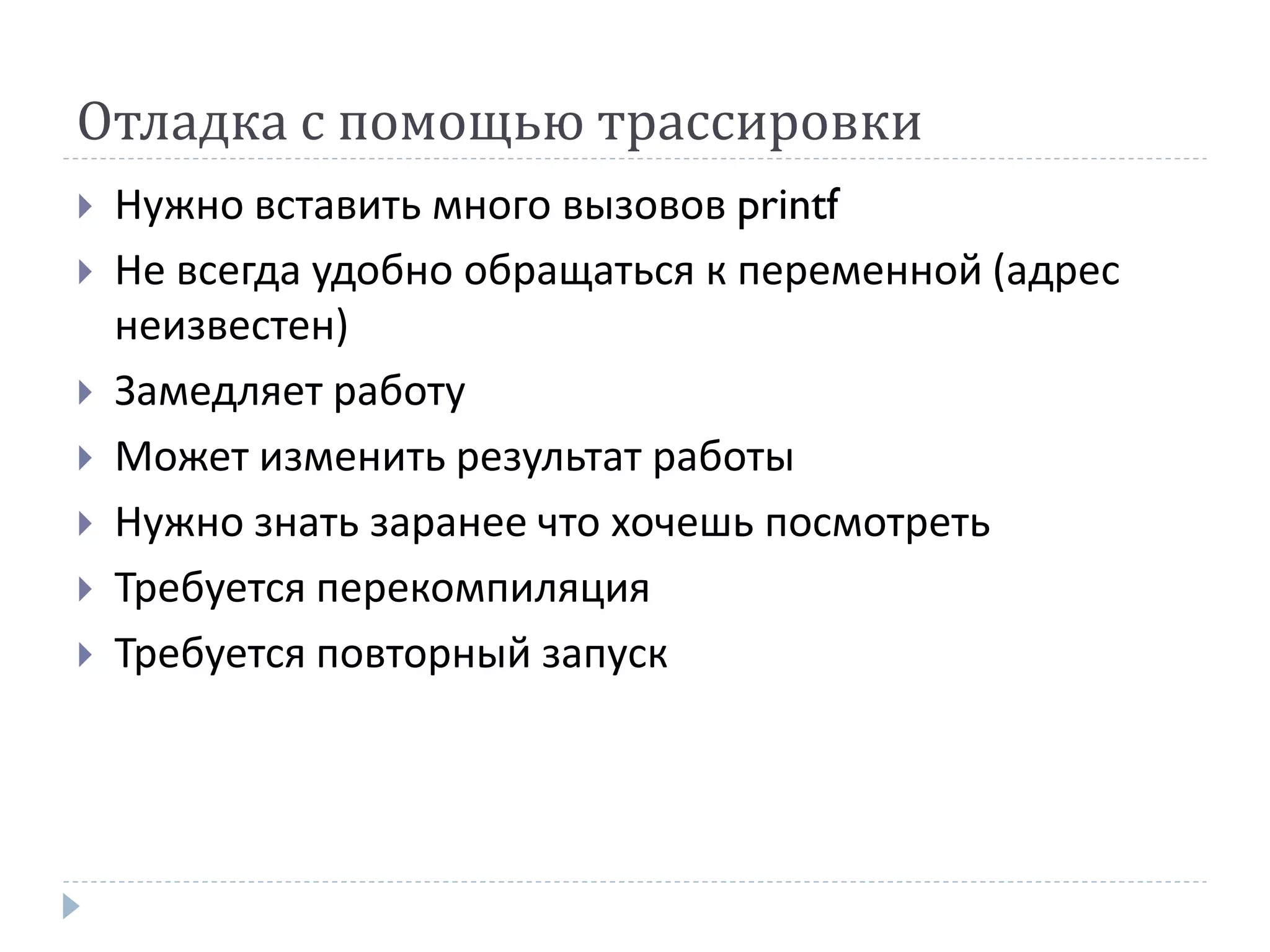

13. Отладка с помощью трассировки
 Нужно вставить много вызовов printf
 Не всегда удобно обращаться к переменной (адрес
неизвестен)
 Замедляет работу
 Может изменить результат работы
 Нужно знать заранее что хочешь посмотреть
 Требуется перекомпиляция
 Требуется повторный запуск

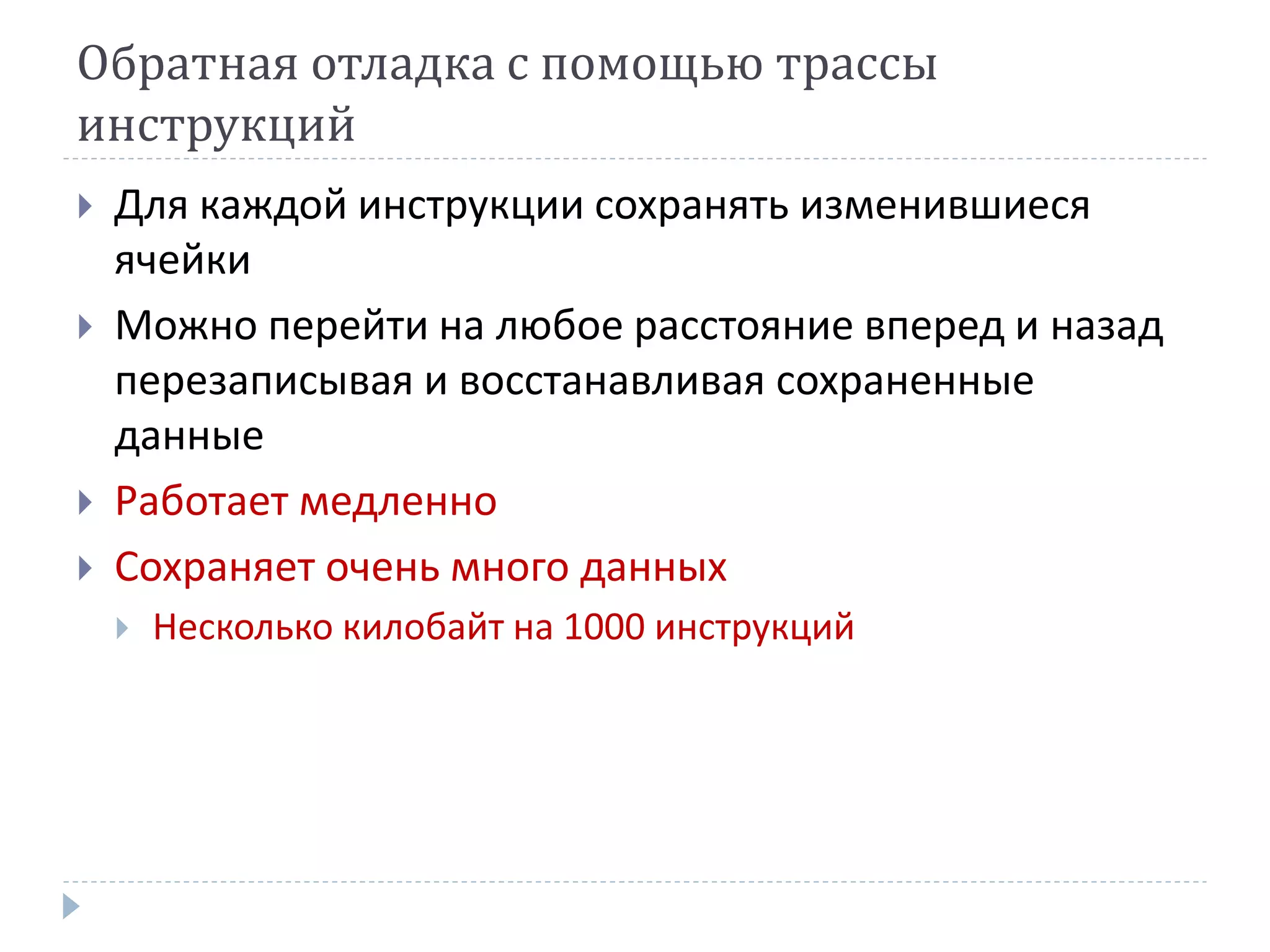

14. Обратная отладка с помощью трассы
инструкций
 Для каждой инструкции сохранять изменившиеся
ячейки
 Можно перейти на любое расстояние вперед и назад
перезаписывая и восстанавливая сохраненные
данные
 Работает медленно
 Сохраняет очень много данных
 Несколько килобайт на 1000 инструкций

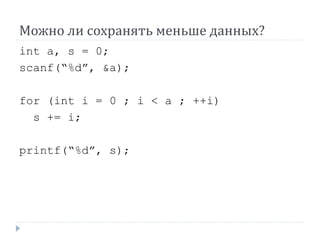

15. Можно ли сохранять меньше данных?
int a, s = 0;
scanf(“%d”, &a);
for (int i = 0 ; i < a ; ++i)
s += i;
printf(“%d”, s);

16. Запись и воспроизведение

17. Обратная отладка с помощью воспроизведения
 Ход выполнения программы в основном
детерминирован
 Можно сохранять только входные данные,
информацию от планировщика потоков, прерывания
 Сохраняется мало данных
 Несколько байт на 1000 инструкций
 Повторные выполнения всегда одинаковы
 Быстро вернуться на произвольное расстояние назад
нельзя

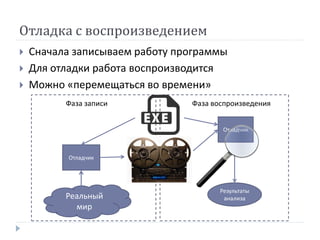

18. Отладка с воспроизведением
 Сначала записываем работу программы
 Для отладки работа воспроизводится
 Можно «перемещаться во времени»
Отладчик
Отладчик
Результаты
анализа
Фаза записи Фаза воспроизведения
Реальный
мир

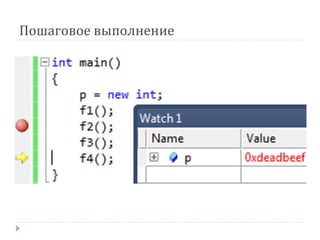

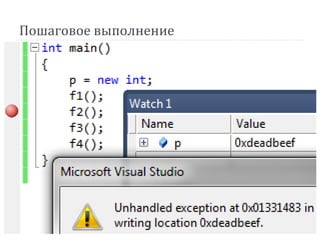

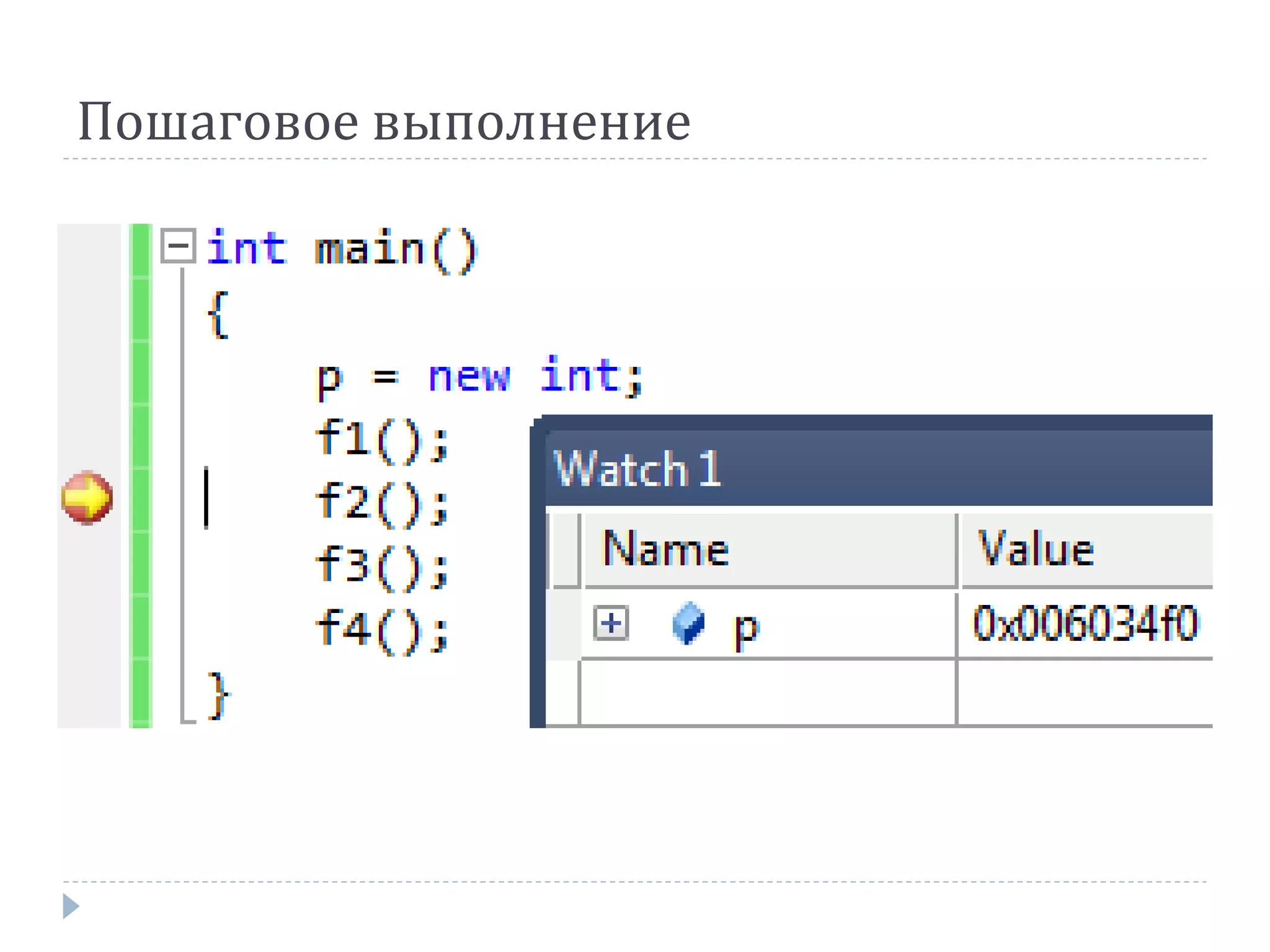

19. Пошаговое выполнение

20. Пошаговое выполнение

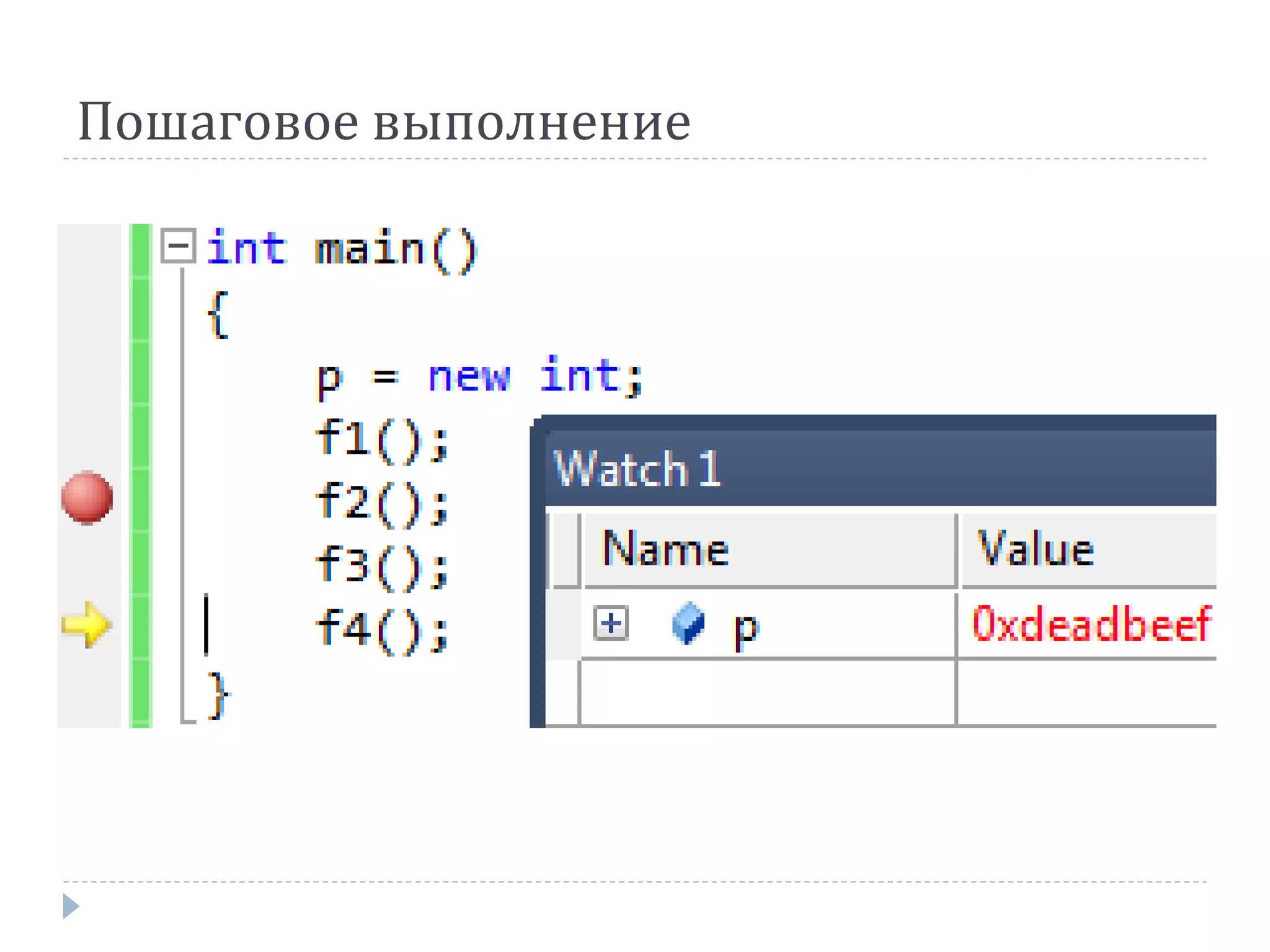

21. Пошаговое выполнение

22. Пошаговое выполнение

23. Обратная отладка
23
int *p = malloc(sizeof(int));
………….
p = NULL;
………….
int a = *p;

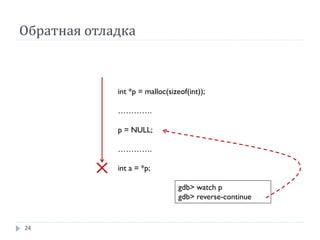

24. Обратная отладка
24
int *p = malloc(sizeof(int));
………….
p = NULL;
………….
int a = *p;
gdb> watch p
gdb> reverse-continue

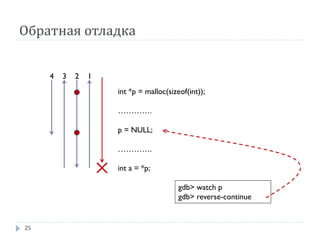

25. Обратная отладка
25
int *p = malloc(sizeof(int));
………….
p = NULL;
………….
int a = *p;
gdb> watch p
gdb> reverse-continue
1234

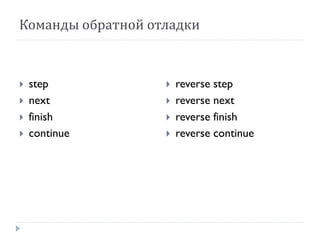

26. Команды обратной отладки
 step
 next
 finish
 continue
 reverse step
 reverse next
 reverse finish
 reverse continue

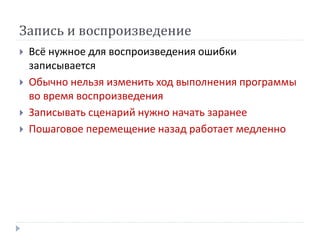

27. Запись и воспроизведение
 Всё нужное для воспроизведения ошибки
записывается
 Обычно нельзя изменить ход выполнения программы
во время воспроизведения
 Записывать сценарий нужно начать заранее
 Пошаговое перемещение назад работает медленно

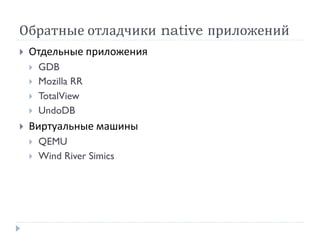

28. Обратные отладчики native приложений
 Отдельные приложения
 GDB
 Mozilla RR
 TotalView
 UndoDB
 Виртуальные машины
 QEMU
 Wind River Simics

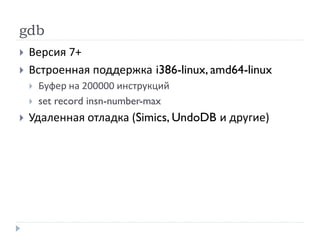

29. gdb
 Версия 7+
 Встроенная поддержка i386-linux, amd64-linux
 Буфер на 200000 инструкций
 set record insn-number-max
 Удаленная отладка (Simics, UndoDB и другие)

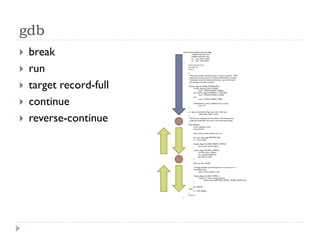

30. gdb
 break
 run
 target record-full
 continue
 reverse-continue
long do_fork(unsigned long clone_flags,
unsigned long stack_start,
unsigned long stack_size,
int __user *parent_tidptr,
int __user *child_tidptr)
{
struct task_struct *p;
int trace = 0;
long nr;
/*
* Determine whether and which event to report to ptracer. When
* called from kernel_thread or CLONE_UNTRACED is explicitly
* requested, no event is reported; otherwise, report if the event
* for the type of forking is enabled.
*/
if (!(clone_flags & CLONE_UNTRACED)) {
if (clone_flags & CLONE_VFORK)
trace = PTRACE_EVENT_VFORK;
else if ((clone_flags & CSIGNAL) != SIGCHLD)
trace = PTRACE_EVENT_CLONE;
else
trace = PTRACE_EVENT_FORK;
if (likely(!ptrace_event_enabled(current, trace)))
trace = 0;
}
p = copy_process(clone_flags, stack_start, stack_size,
child_tidptr, NULL, trace);
/*
* Do this prior waking up the new thread - the thread pointer
* might get invalid after that point, if the thread exits quickly.
*/
if (!IS_ERR(p)) {
struct completion vfork;
struct pid *pid;
trace_sched_process_fork(current, p);
pid = get_task_pid(p, PIDTYPE_PID);
nr = pid_vnr(pid);
if (clone_flags & CLONE_PARENT_SETTID)
put_user(nr, parent_tidptr);
if (clone_flags & CLONE_VFORK) {
p->vfork_done = &vfork;
init_completion(&vfork);
get_task_struct(p);
}
wake_up_new_task(p);
/* forking complete and child started to run, tell ptracer */
if (unlikely(trace))
ptrace_event_pid(trace, pid);
if (clone_flags & CLONE_VFORK) {
if (!wait_for_vfork_done(p, &vfork))
ptrace_event_pid(PTRACE_EVENT_VFORK_DONE, pid);
}
put_pid(pid);
} else {
nr = PTR_ERR(p);
}
return nr;
}

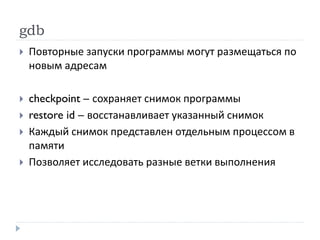

31. gdb
 Повторные запуски программы могут размещаться по
новым адресам
 checkpoint – сохраняет снимок программы
 restore id – восстанавливает указанный снимок
 Каждый снимок представлен отдельным процессом в
памяти
 Позволяет исследовать разные ветки выполнения

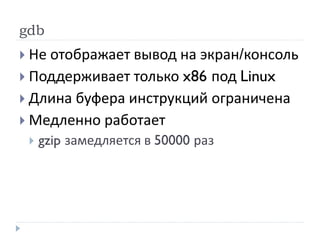

32. gdb
 Не отображает вывод на экран/консоль
 Поддерживает только x86 под Linux
 Длина буфера инструкций ограничена
 Медленно работает
 gzip замедляется в 50000 раз

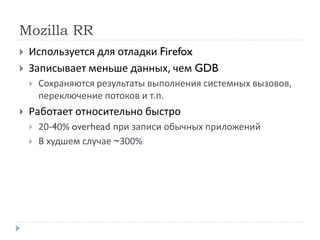

33. Mozilla RR
 Используется для отладки Firefox
 Записывает меньше данных, чем GDB
 Сохраняются результаты выполнения системных вызовов,
переключение потоков и т.п.
 Работает относительно быстро
 20-40% overhead при записи обычных приложений
 В худшем случае ~300%

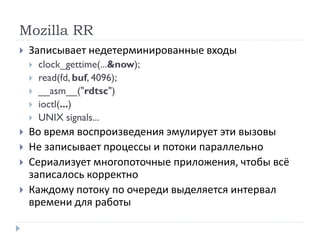

34. Mozilla RR
 Записывает недетерминированные входы
 clock_gettime(...&now);
 read(fd, buf, 4096);
 __asm__("rdtsc")
 ioctl(...)
 UNIX signals...
 Во время воспроизведения эмулирует эти вызовы
 Не записывает процессы и потоки параллельно
 Сериализует многопоточные приложения, чтобы всё
записалось корректно
 Каждому потоку по очереди выделяется интервал
времени для работы

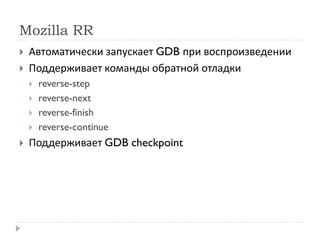

35. Mozilla RR
 Автоматически запускает GDB при воспроизведении
 Поддерживает команды обратной отладки
 reverse-step
 reverse-next
 reverse-finish
 reverse-continue
 Поддерживает GDB checkpoint

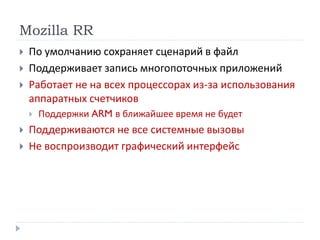

36. Mozilla RR
 По умолчанию сохраняет сценарий в файл
 Поддерживает запись многопоточных приложений
 Работает не на всех процессорах из-за использования
аппаратных счетчиков
 Поддержки ARM в ближайшее время не будет
 Поддерживаются не все системные вызовы
 Не воспроизводит графический интерфейс

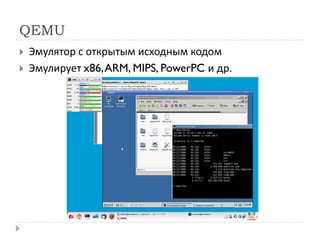

37. QEMU
 Эмулятор с открытым исходным кодом
 Эмулирует x86,ARM, MIPS, PowerPC и др.

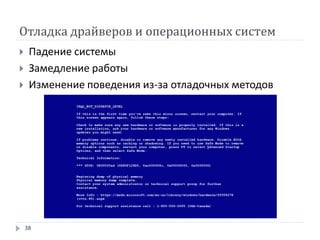

38. Отладка драйверов и операционных систем
38
 Падение системы
 Замедление работы
 Изменение поведения из-за отладочных методов

39. Отладка ОС через gdbserver в симуляторе
39
 Не нужно сохранять дампы, чтобы их анализировать
 Можно подключиться в любой момент
 Даже при критическом сбое
 Даже до загрузки ОС
 Отладка без реального оборудования
 Отладка прошивки
 Отладка моделей оборудования
 Работает медленнее из-за виртуализации
 Ход работы может измениться из-за остановок

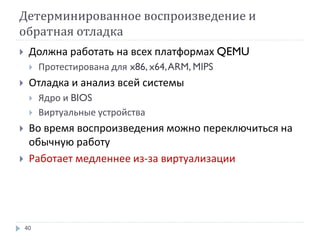

40. Детерминированное воспроизведение и
обратная отладка
40
 Должна работать на всех платформах QEMU
 Протестирована для x86, x64,ARM, MIPS
 Отладка и анализ всей системы
 Ядро и BIOS
 Виртуальные устройства
 Во время воспроизведения можно переключиться на
обычную работу
 Работает медленнее из-за виртуализации

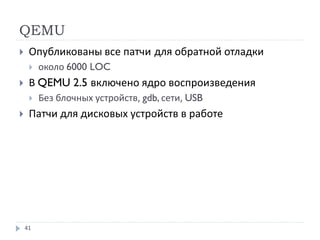

41. QEMU
41
 Опубликованы все патчи для обратной отладки
 около 6000 LOC
 В QEMU 2.5 включено ядро воспроизведения
 Без блочных устройств, gdb, сети, USB
 Патчи для дисковых устройств в работе

42. Почему же люди не используют обратную
отладку? © Stackexchange, 2013
 В GDB появилась в 2009 году
 Historical debugging в MSVS
 Нужен специальный отладчик
 Работает медленно (в GDB)
 Люди думают, что она не работает

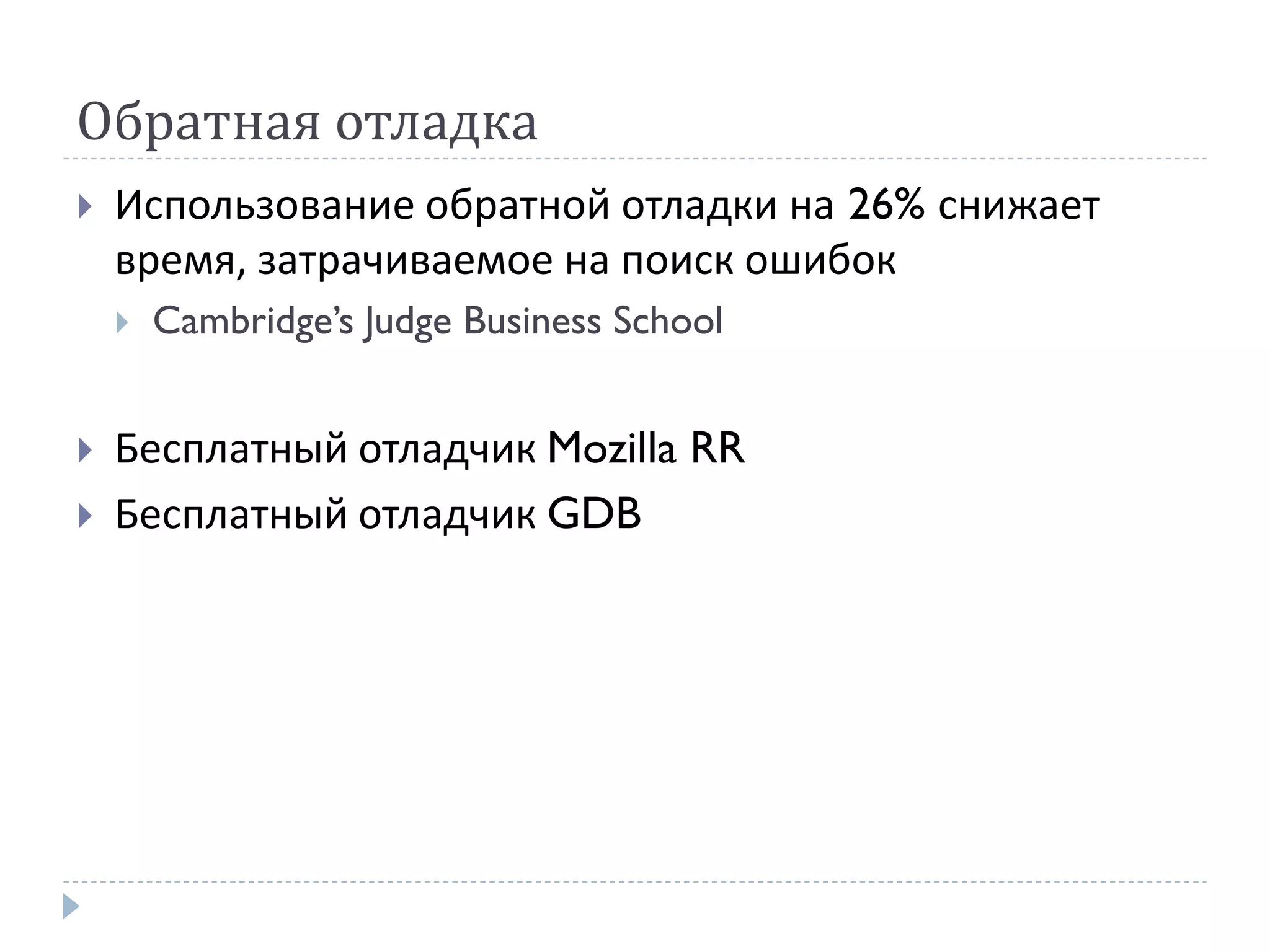

43. Обратная отладка
 Использование обратной отладки на 26% снижает
время, затрачиваемое на поиск ошибок
 Cambridge’s Judge Business School
 Бесплатный отладчик Mozilla RR
 Бесплатный отладчик GDB
