Dokumen ini menjelaskan prosedur merombak gearbox manual, termasuk langkah-langkah untuk mengeluarkan dan mengganti komponen gearbox. Proses tersebut melibatkan pengeluaran minyak, pembongkaran berbagai skru dan bahagian gearbox, serta pemasangan semula mengikut turutan yang betul. Peralatan yang diperlukan termasuk soket, toolbox, skru driver, spanar, dan playar.

1. MEROMBAK GEARBOX MANUAL
1

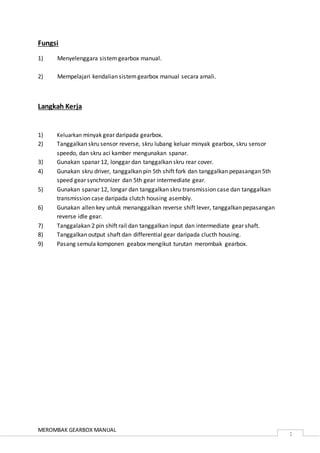

Fungsi
1) Menyelenggara sistemgearbox manual.
2) Mempelajari kendalian sistemgearbox manual secara amali.
Langkah Kerja
1) Keluarkan minyak gear daripada gearbox.
2) Tanggalkan skru sensor reverse, skru lubang keluar minyak gearbox, skru sensor
speedo, dan skru aci kamber mengunakan spanar.
3) Gunakan spanar 12, longgar dan tanggalkan skru rear cover.
4) Gunakan skru driver, tanggalkan pin 5th shift fork dan tanggalkan pepasangan 5th
speed gear synchronizer dan 5th gear intermediate gear.
5) Gunakan spanar 12, longar dan tanggalkan skru transmission case dan tanggalkan
transmission case daripada clutch housing asembly.
6) Gunakan allen key untuk menanggalkan reverse shift lever, tanggalkan pepasangan
reverse idle gear.
7) Tanggalakan 2 pin shift rail dan tanggalkan input dan intermediate gear shaft.
8) Tanggalkan output shaft dan differential gear daripada clucth housing.
9) Pasang semula komponen geabox mengikut turutan merombak gearbox.

2. MEROMBAK GEARBOX MANUAL
2

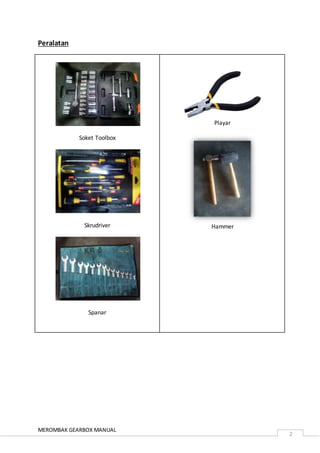

Peralatan
Soket Toolbox
Skrudriver
Spanar
Playar
Hammer

3. MEROMBAK GEARBOX MANUAL
3

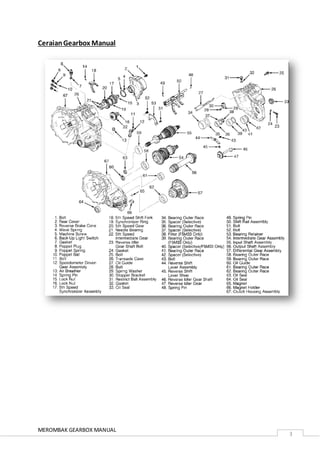

CeraianGearbox Manual

4. MEROMBAK GEARBOX MANUAL
4

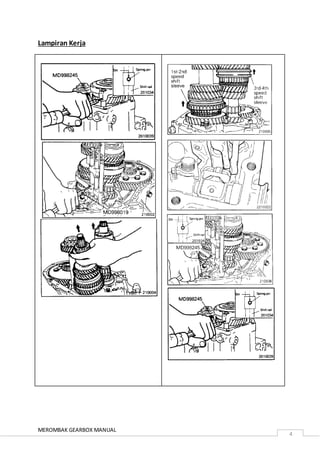

Lampiran Kerja
