1. TP-300-2:2013
AUTOMOTIF AFTER SALES
SERVICES

2. PENGENALAN
TRANSFER CASE/BOX
DISEDIAKANOLEH : TAJUL IMRAN BINROSDI
VTOSESI APRIL2017

3. ISI KANDUNGGAN
PENGENALAN TRANSFER CASE/BOX
FUNGSI TRANSFER CASE/BOX
OPERASI TRANSFER CASE/BOX

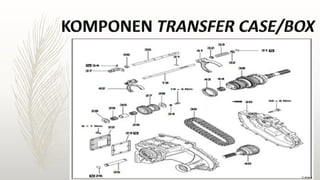

KOMPENAN TRANSFER CASE/BOX
JENIS – JENIS CECAIR TRANSFER CASE/BOX
Q&A

4. Pacuan empat roda biasanya digunakan pada
kereta, van, trak pikap dan trak komersil.
Mempunyai pacuan belakang dengan tambahan
pacuan roda hadapan.
Sesuai untuk kegunaan off-road.
Transfer case mempunyai 2 jenis iaitu
menggunkan chain dan steel belt.

5. • Dipasang pada transmission output shaft,
menyediakan gear N, 2WD, 4WD low dan 4WD
high, membolehkan pemandu melalui on-road
dan off road.
• transfer case ialah gear assembly yang
digunakan untuk mengawal aliran kuasa.
•

7. Gear Neutral (N)
Kuasa putaran torque yang dihantar dari gear
box ke input shaft di putuskan oleh synchronizer
sleeve 4H dan 4L.
Counter gear juga akan di putuskan kerana
penyambungan pada synchronizer 4H dan 4L.

8. Two Wheel Drive High (2H)
 Kuasa putaran (torque) dari gear box akan
dihantar terus ke input shaft.
 Synchronizer sleeve H&L akan bergerak dan
sambung pada synchromesh high dan
bercantum pada drive spocket.
 Hanya roda belakang akan memancu kerana
synchronizer sleeve berada di synchromesh
(2W).

9. Pergerakan Gear 4L

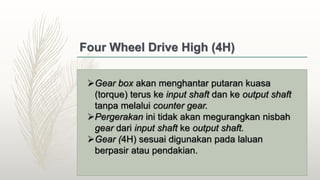

10. Four Wheel Drive High (4H)
Gear box akan menghantar putaran kuasa
(torque) terus ke input shaft dan ke output shaft
tanpa melalui counter gear.
Pergerakan ini tidak akan megurangkan nisbah
gear dari input shaft ke output shaft.
Gear (4H) sesuai digunakan pada laluan
berpasir atau pendakian.

12. Four Wheel Drive Low (4L)
Kuasa putaran (torque) dari gear box akan
diputuskan oleh synchronizer sleeve high dan
disambungkan pada synchronizer sleeve low.
Pergerakan ini akan menyebabkan nisbah gear
akan berubah dan berkurang dari input shaft ke
out shaft.
Synchronizer sleeve 4WD akan bergerak ke
synchromesh 4WD pada drive spocket
menyebabkan keempat-empat roda memancu

16. .
Transfer case merupakan gear assembly dan
memerlukan cecair bagi melincirkan gear-gear
untuk menghalang geseran tinggi yang boleh
menghauskan gigi gear.
Penukaran cecair perlu ditukar secara berkala
setiap 40 000km atau 2 tahun.
• SAE 80/90
• EP 75/90
