Tài liệu trình bày về mạch chỉnh lưu, một mạch điện dùng để biến đổi dòng điện xoay chiều thành dòng điện một chiều, với các cấu hình khác nhau như chỉnh lưu nửa chu kỳ, chỉnh lưu hai nửa chu kỳ và chỉnh lưu nhân đôi điện áp. Nó cũng đề cập đến các linh kiện như diode và tác dụng của mạch lọc trong việc làm phẳng dòng điện. Mạch chỉnh lưu được ứng dụng rộng rãi trong các thiết bị điện tử và hệ thống cấp nguồn.

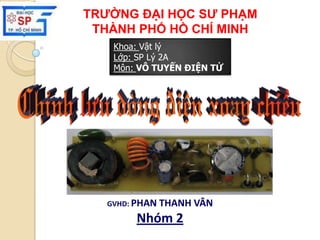

1. TRƯỜNG ĐẠI HỌC SƯ PHẠM
THÀNH PHỐ HỒ CHÍ MINH
Khoa: Vật lý
Lớp: SP Lý 2A
Môn: VÔ TUYẾN ĐIỆN TỬ
GVHD: PHAN THANH VÂN
Nhóm 2

3. Sự cần thiết
của dòng điện
một chiều???

6. Thế nào là
“MẠCH CHỈNH
LƯU”?

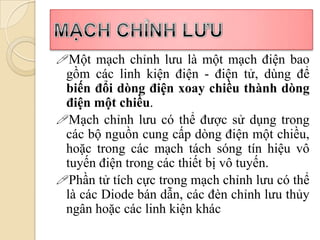

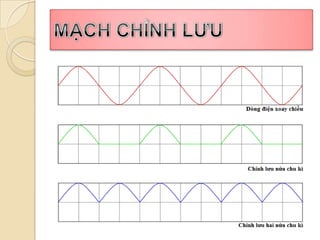

7. Một mạch chỉnh lưu là một mạch điện bao
gồm các linh kiện điện - điện tử, dùng để
biến đổi dòng điện xoay chiều thành dòng
điện một chiều.
Mạch chỉnh lưu có thể được sử dụng trong
các bộ nguồn cung cấp dòng điện một chiều,
hoặc trong các mạch tách sóng tín hiệu vô
tuyến điện trong các thiết bị vô tuyến.
Phần tử tích cực trong mạch chỉnh lưu có thể
là các Diode bán dẫn, các đèn chỉnh lưu thủy
ngân hoặc các linh kiện khác

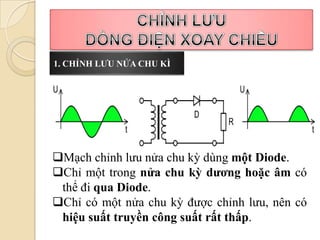

9. 1. CHỈNH LƯU NỬA CHU KÌ
Mạch chỉnh lưu nửa chu kỳ dùng một Diode.
Chỉ một trong nửa chu kỳ dương hoặc âm có
thể đi qua Diode.
Chỉ có một nửa chu kỳ được chỉnh lưu, nên có
hiệu suất truyền công suất rất thấp.

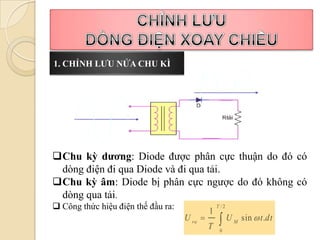

10. 1. CHỈNH LƯU NỬA CHU KÌ
Chu kỳ dương: Diode được phân cực thuận do đó có
dòng điện đi qua Diode và đi qua tải.
Chu kỳ âm: Diode bị phân cực ngược do đó không có
dòng qua tải.
 Công thức hiệu điện thế đầu ra: T /2
1
U ra 
T
U M
sin  t .dt
0

11. 1. CHỈNH LƯU NỬA CHU KÌ
Mạch suất sử dụng
 Hiệu điện rất
đơn giản, nguồn
biến áp chỉ
thấp.
dùng một Diode  2 3 4 5 6 7 8
 Dạng sóng ra có
độ gợn lớn.
 Việc lọc để san
bằng độ gợn khó.
 Hiệu quả kém.

12. Vậy làm như thế
nào để tăng hiệu
suất sử dụng
điện?

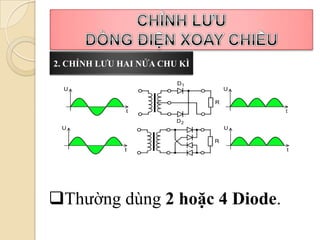

13. 2. CHỈNH LƯU HAI NỬA CHU KÌ
Thường dùng 2 hoặc 4 Diode.

14. 2. CHỈNH LƯU HAI NỬA CHU KÌ
Cả 2 nguồn
MạchDiode có
 Biến áp điện rất
dòng I Đ1  Rtải
Đ1,Đ2nửa cuộn
đơn tạo phức tạp,
cấu giản, chỉ
luân
cực âm cuộn dây ra
có hai
cấp 1. chỉnh
dùng hai Diode
thứphiênnhau
giống
Dạng sóng ra có
lưugợn nhỏ
theo
độI Đ R
dòng
từng nửa tải
2 Dùng 2 Diode
cực âm nửa cuộn
chu2.
thứ cấp kì

15. 2. CHỈNH LƯU HAI NỬA CHU KÌ
Dùng 4 Diode
Chu kỳ dương: điện thế đầu ra:trên dương, phía dưới âm)
Công thức hiệu (đầu dây phía
dòng điện đi qua Diode D1 → qua Rtải → qua Diode D4
về đầu dây âm. T /2
2
Chu kỳ âm: điện áp trênU sin  t .dt chiều (đầu
cuộn thứ cấp đảo
U ra   M
dây ở trên âm, ở dưới dương) dòng điện đi qua D2 →
T 0
qua Rtải → qua D3 về đầu dây âm.
Như vậy cả hai chu kỳ đều có dòng điện chạy qua tải.

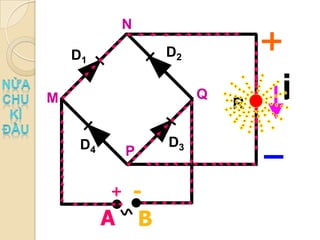

16. N
D1 D2
M Q
R
i
i
D4 D3
P
+ -
A B

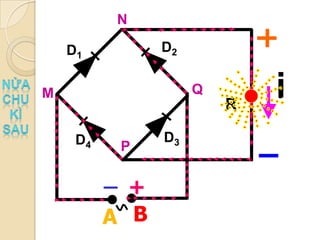

17. N
D1 D2
M Q
R
i
i
D4 D3
P
_ +
A B

18. 2. CHỈNH LƯU HAI NỬA CHU KÌ
Hiệu suất cao  Phải dùng 4 Diode
Dạng sóng ra có
độ gợn sóng nhỏ

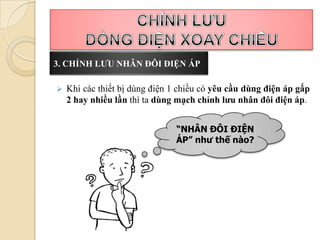

19. 3. CHỈNH LƯU NHÂN ĐÔI ĐIỆN ÁP
 Khi các thiết bị dùng điện 1 chiều có yêu cầu dùng điện áp gấp
2 hay nhiều lần thì ta dùng mạch chỉnh lưu nhân đôi điện áp.
“NHÂN ĐÔI ĐIỆN
ÁP” như thế nào?

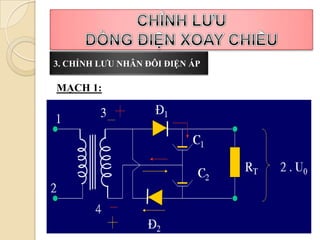

20. 3. CHỈNH LƯU NHÂN ĐÔI ĐIỆN ÁP
MẠCH 1:

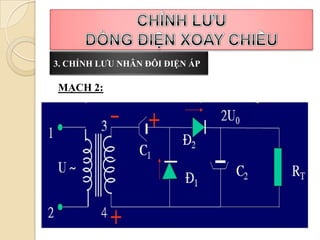

21. 3. CHỈNH LƯU NHÂN ĐÔI ĐIỆN ÁP
MẠCH 2:

22. “MẠCH LỌC”
dùng để làm gì?

23. Dùng để biến đổi dòng điện xoay chiều nhấp
nhô thành dòng điện xoay chiều bằng phẳng.
Thường dùng các phần tử kháng điện:
 Cuộn cảm L: mắc nối tiếp với tải.
 Tụ điện C: mắc song song với tải.
 Điện trở R: thường thay thế cho cuộn cảm.

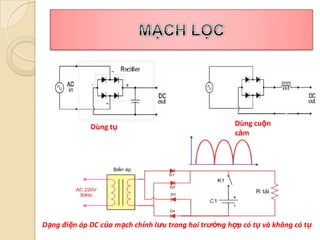

24. Dùng tụ Dùng cuộn
cảm
Dạng điện áp DC của mạch chỉnh lưu trong hai trường hợp có tụ và không có tụ

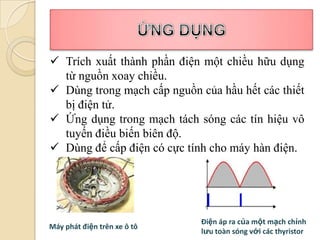

25.  Trích xuất thành phần điện một chiều hữu dụng
từ nguồn xoay chiều.
 Dùng trong mạch cấp nguồn của hầu hết các thiết
bị điện tử.
 Ứng dụng trong mạch tách sóng các tín hiệu vô
tuyến điều biến biên độ.
 Dùng để cấp điện có cực tính cho máy hàn điện.
Điện áp ra của một mạch chỉnh
Máy phát điện trên xe ô tô
lưu toàn sóng với các thyristor
