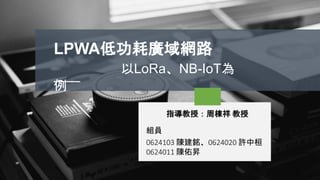

1. 指導教授：周棟祥 教授
組員
0624103 陳建銘、0624020 許中桓
0624011 陳佑昇
LPWA低功耗廣域網路
以LoRa、NB-IoT為
例

2. Content
一、認識低功耗廣域網路
(Low-Power Wide-Area Network)
二、低功耗廣域網路協議種類
• LoRa 簡介、特色與應用
• NB-IoT 簡介、特色與應用
三、低功耗廣域網路協議比較
四、總結
/112

3. • 正在蓬勃發展的連結科技，將推動物聯網設備下一個十年的爆發性成長。
長 距 離
低 功 耗
低 速 率
NB-IoT、LoRa 、eMTC
認識低功耗廣域網路 (LPWAN)
/113

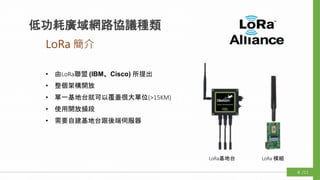

4. • 由LoRa聯盟 (IBM、Cisco) 所提出
• 整個架構開放
• 單一基地台就可以覆蓋很大單位(>15KM)
• 使用開放頻段
• 需要自建基地台跟後端伺服器
LoRa基地台 LoRa 模組
LoRa 簡介
低功耗廣域網路協議種類
/114

5.  不需要先建立連線(跟Wifi不同)，可以直接進行傳輸
 感應器越靠近基地台, 訊號越強之下, 可以較快的速度傳輸
 降低傳輸數據的頻率或增加基地台，可以提高可以服務的感測器數量
 因他不會偵測是否碰撞，所以會由雲端伺服器來過濾重複封包
LoRa 特色
低功耗廣域網路協議種類
/115
IoT 應用LoRa架構圖

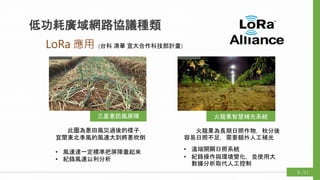

6. 火龍果智慧補光系統三星蔥防風屏障
此圖為蔥田風災過後的樣子，
宜蘭東北季風的風速大到將蔥吹倒
• 風速達一定標準把屏障蓋起來
• 紀錄風速以利分析
火龍果為長期日照作物，秋分後
容易日照不足，需要額外人工補光
• 遠端開關日照系統
• 紀錄操作與環境變化，並使用大
數據分析取代人工控制
(台科 清華 宜大合作科技部計畫)LoRa 應用
低功耗廣域網路協議種類
/116

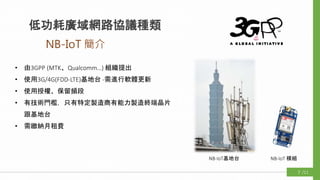

7. • 由3GPP (MTK、Qualcomm…) 組織提出
• 使用3G/4G(FDD-LTE)基地台 -需進行軟體更新
• 使用授權、保留頻段
• 有技術門檻，只有特定製造商有能力製造終端晶片
跟基地台
• 需繳納月租費
NB-IoT 簡介
低功耗廣域網路協議種類
NB-IoT基地台 NB-IoT 模組
/117

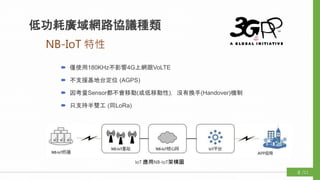

8. NB-IoT 特性
低功耗廣域網路協議種類
 僅使用180KHz不影響4G上網跟VoLTE
 不支援基地台定位 (AGPS)
 因考量Sensor都不會移動(或低移動性)，沒有換手(Handover)機制
 只支持半雙工 (同LoRa)
IoT 應用NB-IoT架構圖
/118

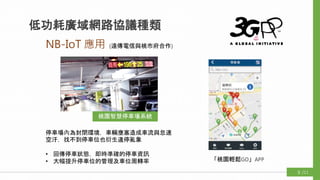

9. NB-IoT 應用
低功耗廣域網路協議種類
桃園智慧停車場系統
(遠傳電信與桃市府合作)
停車場內為封閉環境，車輛壅塞造成車流與怠速
空汙，找不到停車位也衍生違停亂象
• 回傳停車狀態，即時準確的停車資訊
• 大幅提升停車位的管理及車位周轉率 「桃園輕鬆GO」APP
/119

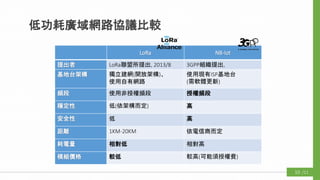

10. LoRa NB-Iot
提出者 LoRa聯盟所提出, 2013/8 3GPP組織提出,
基地台架構 獨立建網(開放架構)、
使用自有網路
使用現有ISP基地台
(需軟體更新)
頻段 使用非授權頻段 授權頻段
穩定性 低(依架構而定) 高
安全性 低 高
距離 1KM-20KM 依電信商而定
耗電量 相對低 相對高
模組價格 較低 較高(可能須授權費)
低功耗廣域網路協議比較
/1110

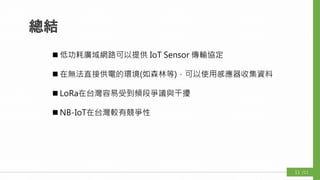

11. 總結
 低功耗廣域網路可以提供 IoT Sensor 傳輸協定
 在無法直接供電的環境(如森林等)，可以使用感應器收集資料
 LoRa在台灣容易受到頻段爭議與干擾
 NB-IoT在台灣較有競爭性
/1111

12. THANK YOU

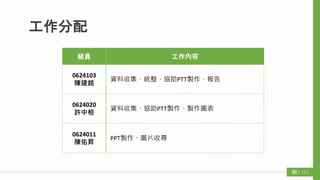

13. 工作分配
/11附1
組員 工作內容
0624103
陳建銘
資料收集、統整、協助PTT製作、報告
0624020
許中桓
資料收集、協助PTT製作、製作圖表
0624011
陳佑昇
PPT製作、圖片收尋

14. 資料來源
/11附2
• P1 封面圖片 photo of Amazon Echo DotPhoto by Andres Urena on Unsplash
• P3 LPWAN示意圖 (LPWAN Revenue Forecast, 2017 to 2023: Key Opportunities)
https://rethinkresearch.biz/report/lpwan-market-forecast-2017-2023/
• P3 ICON
• 儀錶板 https://www.iconfinder.com/search/?q=gauge&price=premium
• 天線 http://mypaper.pchome.com.tw/twfbb/P2
• 電池
https://www.iconfinder.com/icons/1925735/battery_battery_indicator_battery_status_charge_energy_medium_battery_icon
• P4-P6,P10 LoRa ICON
http://www.smartmeter.com.tw/ugC_PrdNews.asp?hidPrdNewsID=55
• P4 LoRa基地台
https://www.digitimes.com.tw/tech/dt/n/shwnws.asp?id=0000457688_h267swkt7o03t89zkhcpo
• P4 LoRa 模組
https://www.raspberrypi.com.tw/tag/lora/
• P5 LoRa 架構圖 https://blog.51cto.com/vivek/1899731
• P6 三星蔥災(三星蔥災損超過100公頃，農民請命補助發電機)
https://news.ltn.com.tw/news/life/breakingnews/2147701

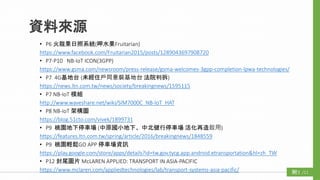

15. 資料來源
