LoRa-WANを使った河川水位計測デバイスを作ったはなしです。省電力に広域のセンシングに向いています。

1. IoTLT@熊本市 vol.001
LoRa-WANで河川水位を計測してみた
2018-02-24
森下功啓

2. http://www.qsr.mlit.go.jp/bousai/index_c17.html
1999年6月29日 福岡市で77 mm/h

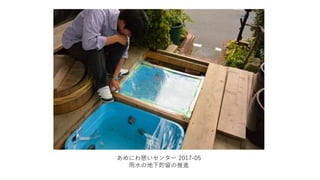

3. あめにわ憩いセンター 2017-05
雨水の地下貯留の推進

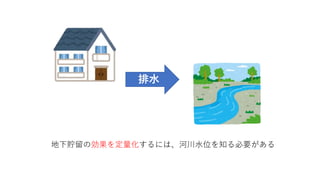

4. 排水
地下貯留の効果を定量化するには、河川水位を知る必要がある

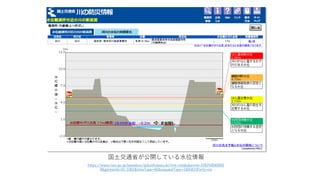

5. https://www.river.go.jp/kawabou/ipSuiiKobetu.do?init=init&obsrvId=228250040002
8&gamenId=01-1002&timeType=60&requestType=1&fldCtlParty=no
国土交通省が公開している水位情報

6. 計測頻度、分解能、誤差、過去データ、特性、一切がない
オープンデータにして欲しい
このままでは計測・データ処理に全く使えない

7. 自ら作るしかない

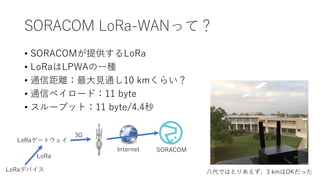

8. SORACOM LoRa-WANって？
• SORACOMが提供するLoRa
• LoRaはLPWAの一種
• 通信距離：最大見通し10 kmくらい？
• 通信ペイロード：11 byte
• スループット：11 byte/4.4秒
八代ではとりあえず、3 kmはOKだったLoRaデバイス
LoRaゲートウェイ
Internet SORACOM
3G
LoRa

9. Arduino互換機のStalker V3.1と合体したLoRaデバイス

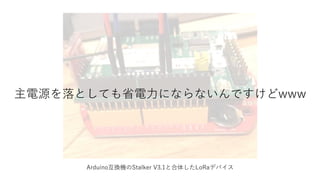

10. Arduino互換機のStalker V3.1と合体したLoRaデバイス
主電源を落としても省電力にならないんですけどwww

11. テスターでチェックしてみた。幾つかのIOポートが確定しない。@2017-04
（公開版ではモザイク）

12. メールしたらポートマップもらえた
（公開版ではモザイク）

13. オシロで信号を見つつ、マルチメータで電流を監視しながら、
使ってないIOピンを外した
＊電源のインピーダンスに注意

14. まだ電流を喰う

15. 詳細は省くが、スリープ中のIOポートを全てHi-Zにすると…

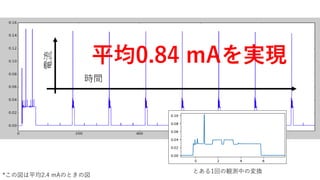

16. *この図は平均2.4 mAのときの図
電流
時間
とある1回の観測中の変換
平均0.84 mAを実現

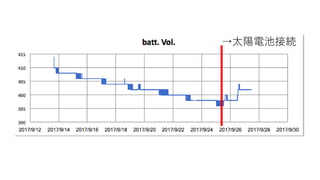

17. →太陽電池接続

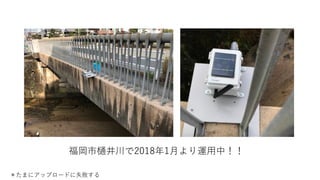

18. 福岡市樋井川で2018年1月より運用中！！
＊たまにアップロードに失敗する

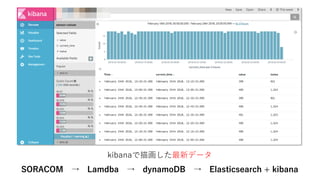

19. kibanaで描画した最新データ
SORACOM → Lamdba → dynamoDB → Elasticsearch + kibana

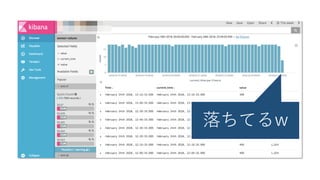

20. 落ちてるw

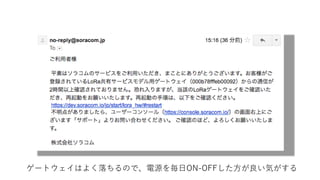

21. ゲートウェイはよく落ちるので、電源を毎日ON-OFFした方が良い気がする
