オトナの画像認識 2018年3月21日実施
- 1. ver. 1.2 2018-03-21 19:00-21:00未来会議室 森下功啓 1 オトナの画像認識入門
- 2. 改訂履歴 • 2018-03-21 ver.1.0 release • 2018-03-22 ver. 1.1 再開時の処理について追記 • 2018-04-14 ver. 1.2 リンクの修正 2
- 3. 自己紹介 リリースしてきたもの • 鳴き声から鳥の種類を当てるソフトウェア • https://github.com/KatsuhiroMorishita/birdsong_project •阿蘇の雲海予報を行う「うんかいったー」 • https://twitter.com/unkaitter 3 名前 専門 趣味の一つ SNS Facebook https://www.facebook.com/katsuhiro.morishita Github https://github.com/KatsuhiroMorishita SlideShare https://www.slideshare.net/katsuhiromorishita/ 衛星測位やセンサー使う方 森下功啓 @KatsuhiroKU 機械学習
- 4.
- 5. 本日の目次 • 画像認識の概要 • 画像データと特徴量 •畳み込みニューラルネットワーク • ImageDataGeneratorによる教師データの水増し • 学習 • callback 5
- 6.
- 7.
- 8.

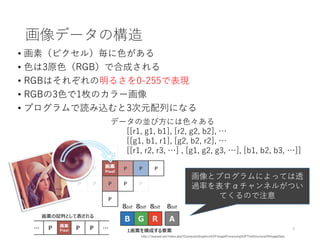

- 9. 画像データの構造 • 画素（ピクセル）毎に色がある • 色は3原色（RGB）で合成される •RGBはそれぞれの明るさを0-255で表現 • RGBの3色で1枚のカラー画像 • プログラムで読み込むと3次元配列になる 9 データの並び方には色々ある [[r1, g1, b1], [r2, g2, b2], … [[g1, b1, r1], [g2, b2, r2], … [[r1, r2, r3, …] , [g1, g2, g3, …], [b1, b2, b3, …]] http://neareal.net/index.php?ComputerGraphics%2FImageProcessing%2FTheStructureOfImageData 画像とプログラムによっては透 過率を表すαチャンネルがつい てくるので注意
- 10. 画像データの座標系とサイズ • 左上が原点 • 画像には、横Wpixel 縦H pixelの様に、サイズがある 10 http://neareal.net/index.php?ComputerGraphics%2FImageProcessing%2FTheStructureOfImageData
- 11. 画像の特徴量 • 輝度勾配を基に、SIFTなどの特徴量が提案されている • 画像マッチングにはSIFTなどを使う •分類に有効な特徴量は自明ではない • 畳み込みニューラルネットワークは、畳込み層で特徴量を獲得する 11 輝度勾配の例 http://gori-naru.blogspot.jp/2012/11/hog.html 抽出されたSIFT特徴点の例 http://lang.sist.chukyo-u.ac.jp/classes/OpenCV/py_tutorials/py_feature2d/py_sift_intro/py_sift_intro.html
- 12.
- 13. ニューラルネットワーク • 神経細胞を模したユニットを層状に結合したもの • 前段ユニットの出力に結合係数を掛けたものが次の入力となる •入力データに合わせた非線形写像を実現する • 画像認識や画像生成などに使われる 13 https://qph.fs.quoracdn.net/main-qimg-330e8b2941bc0164211bbdc7d5c693f3 ニューラルネットワークの例 入力 ベクトル𝒙 出力 ベクトル𝒚

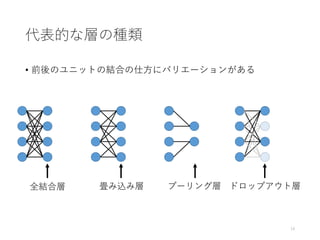

- 14. 代表的な層の種類 • 前後のユニットの結合の仕方にバリエーションがある 14 全結合層 畳み込み層プーリング層 ドロップアウト層
- 15. 畳み込みフィルタ（カーネル） • Photoshopなどで使うフィルタが畳み込みである • 平滑化フィルタやエッジ強調フィルタなどがある •フィルタをずらしながら、積和演算により新たな画像を作る • フィルタは特徴的な輝度勾配を強調できる • CNNでは、このフィルタを学習により獲得する 15 http://agnesmustar.com/tag/vgg16/ 3×3のフィルタで、左上の画素を生成 3×3のフィルタで、中心の画素を生成
- 16.
- 17.
- 18. プーリング層 • プーリングでは、複数画素内から求めた最大値や平均を使って 新たな画像を生成する • 縮小画像を作ることで、データ量を減らす •画像に写る物体の平行な位置ズレを吸収する効果がある 18 http://agnesmustar.com/tag/vgg16/ *stride（窓をずらす量）は指定できる
- 19. ドロップアウト層 • ドロップアウト層は、学習時に、ある確率で抽出したユニットを一時的 にネットワーク上に存在しないものとして扱う • 無いものとされたユニットに繋がる結合係数は学習で更新されない •抽出のやり直しは学習の度に行われる • ユニット数が減ることで学習が進みやすくり、且つ過学習を防止できる • ノイジーなユニットが確率的に不活性化され、学習が進む • また、一時的にユニット数が減ったことで写像能力が落ちる 19 学習段階では、一部のユニットを 無いものとして扱う 予測時には全ユニットが使われる
- 20. VGG16 • VGGは画像認識で実績のあるモデル • VGG16がよく使われる •1000クラス分類問題を学習したモデルが公開されている 20http://agnesmustar.com/tag/vgg16/ （全結合層） （畳み込み層）
- 21.
- 22. ImageDataGeneratorとは • 画像を水増しすることで教師データを増やす • 画像データの収縮拡大、回転、平行移動、正規化などを施す •これで汎化能力を増す • 注意：入力する画像データの画素の値は0-1の範囲に変換しておく 22 Kerasによるデータ拡張 http://aidiary.hatenablog.com/entry/20161212/1481549365
- 23. 使い方 • サンプルコードで使い方を確認しましょう • jupyternotebookを起動し、「ImageDataGeneratorを試 す.ipynb」を開いて下さい • セルを上から順次実行（再生ボタンを押す）し、結果を確認し てください 23 https://github.com/KatsuhiroMorishita/machine_leaning_samples/tree/master/keras_Image_classification/test_of_ImageDataGenerator
- 24.
- 25.
- 26. ファイルの説明 • learning.py：学習用のプログラム • prediction.py：学習済みの結合係数を読み込んで、未知画像を予測する •label_dict.pickle：クラスの番号をクラス名に変換する辞書をシリアラ イズ化して保存したもの • model：保存されたモデルデータ • param.hdf5：保存された結合係数 • 1_train, 2_train：学習用の画像が入っているフォルダ • 1_test, 2_test：学習結果を評価するための画像が入っているフォルダ • 学習には利用しない • prediction_result.csv：prediction.pyが保存した予測結果 • validation_table*.csv： learning.pyが保存した、検証データに対する真 値と予測値とで作った分割表 26
- 27. learning.pyの動作 • ソースコードで指定されたフォルダ内の画像を読み込み、学習する • フォルダ名から正解ラベルを取得する •教師データの一部を、学習に用いずに、過学習の判定に利用 • 学習後に結合係数やモデルの情報を保存する 27
- 28. Tips • Optimizerは結合係数を修正するアルゴリズム • Optimizerは学習の途中でadamからSGDに変えると良いらしい •loss（損失）は小さい方が良い • acc（精度）は1.0に近い方が良い • lossとval_loss（またはaccとval_acc）が乖離していたら過学習 • batch_sizeは大きい方が母集団の勾配を表現できるが、大きいと勾配 が消失したり（学習が進まない）、GPUのメモリが不足したりする • 学習の結果が満足できるものかは、分割表で判断 28 ←恐らく学習に成功した例 縦軸がlossで、横はepoch 青色はloss、橙色はval_loss
- 29.
- 30.
- 31. 学習時間を有効に使うためのcallback • 学習には時間がかかるため、定期的に学習係数を保存した方が良い • 保存していれば、一旦中断して再開することができる •学習が進まなくなったら途中で処理を止めたい場合もある • kerasのcallbackの使い方 • https://keras.io/ja/callbacks/ • 下記URLのサンプルコードを例に説明します 31 https://github.com/KatsuhiroMorishita/machine_leaning_samples/tree/master/keras_Image_classification/flower_with_callback
- 32.
- 33. サンプルコードにおける、 途中で処理を再開するための仕掛け • 学習に使うデータと検証に使うデータをそれぞれ保存 • フォルダ名とクラス番号などのヒモ付辞書も保存 •モデルはOptimizerの状態や結合係数ごと保存 • callbackでsave_weights_only=Falseと設定 • 実行時に引数をチェックし、指示があれば途中から再開 33 読み込んだ画像データ等の保存 実行時の引数で"再開" or "最初から"の選択
- 34.
- 35.
- 36.
- 37. 参考リンク集 ネット上に情報はあふれるようになったが、ゴミも多い。書籍 を数冊用意した上で、下記もおススメする。 • KerasでVGG16を使う • http://aidiary.hatenablog.com/entry/20170104/1483535144 •VGG16のFine-tuningによる犬猫認識 (2) • http://aidiary.hatenablog.com/entry/20170110/1484057655 • 勾配ブースティングについてざっくりと説明する • http://smrmkt.hatenablog.jp/entry/2015/04/28/210039 37
- 38. 告知：PyCon Kyushu 2018 •connpassで告知が有ると思います • https://pycon-kyushu.connpass.com/ • もうすぐ講演募集開始です！ • 日時：2018年6月30日（前夜祭と懇親会を企画中） • 場所：LINE福岡 • Web：http://kyushu.pycon.jp/ 38
