シリーズML-05 ニューラルネットワーク
1.
Ver. 1.0, 2017-08-11 森下功啓 1
2.
更新履歴 • 2017-08-11 Ver.
1.0 release • 2017-08-19 シリーズ番号振り直し 2
3.
Series Index ML-01 機械学習の概要 ML-02
機械学習におけるデータの前処理 ML-03 ランダムフォレストによる自動識別 ML-04 機械学習の性能の定義と一般的な性能向上策 ML-05 ニューラルネットワーク ML-06 ニューラルネットワークによる線形回帰 ML-07 ニューラルネットワークによる非線形回帰 ML-08 ニューラルネットワークを用いた識別・分類 ーシングルラベルー ML-09 ニューラルネットワークを用いた識別・分類 ーマルチラベルー ML-10 ニューラルネットワークで画像識別 ML-11 ニューラルネットワークのチューニングの基本 3
4.

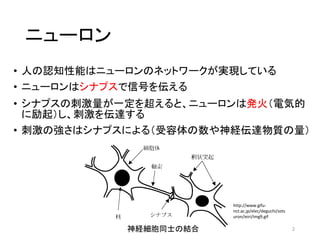

ニューロン • 人の認知性能はニューロンのネットワークが実現している • ニューロンはシナプスで信号を伝える •
シナプスの刺激量が一定を超えると、ニューロンは発火(電気的 に励起)し、刺激を伝達する • 刺激の強さはシナプスによる(受容体の数や神経伝達物質の量) 4 http://www.gifu- nct.ac.jp/elec/deguchi/sots uron/ieiri/img9.gif 神経細胞同士の結合
5.

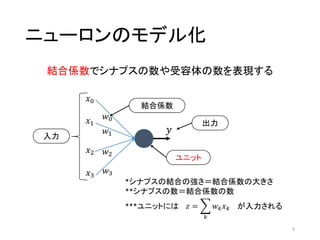

ニューロンのモデル化 結合係数でシナプスの数や受容体の数を表現する 5 𝑥0 𝑥1 𝑥2 𝑥3 𝑤0 𝑤1 𝑤2 𝑤3 𝑦 結合係数 出力 入力 *シナプスの結合の強さ=結合係数の大きさ **シナプスの数=結合係数の数 ***ユニットには が入力される𝑧 =
𝑘 𝑤 𝑘 𝑥 𝑘 ユニット
6.
𝑦をどう与えるか?→活性化関数 𝑦を求める関数を活性化関数(Activation)という。活性化関 数は複数提案されており、ここではその代表例としてシグモ イド関数(sigmoid)を示す。 6 ቊ 𝑦 ≈ 1,
𝑧 > threshold:𝜃 𝑦 ≈ 0, 𝑒𝑙𝑠𝑒 𝑧 = 𝑘 𝑤 𝑘 𝑥 𝑘 𝑦 = ℎ(𝑧) = 1 1 + exp(−𝑧 + 𝜃) y = 1 1 + exp(−𝑧) , (𝜃 = 0) バイアス項 発火

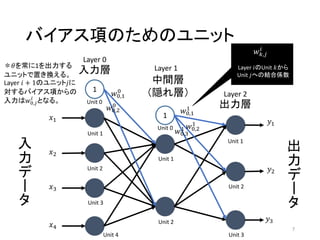

7.

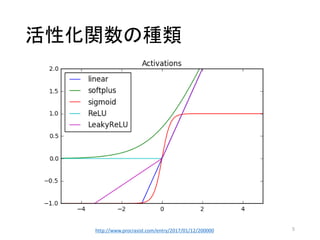

活性化関数の種類 7http://www.procrasist.com/entry/2017/01/12/200000
8.

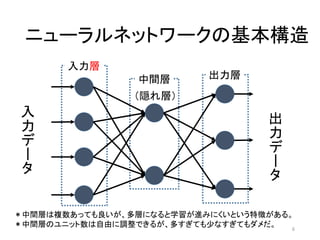

ニューラルネットワークの基本構造 8 入 力 デ ー タ 出 力 デ ー タ 中間層 出力層 入力層 *中間層は複数あっても良いが、多層になると学習が進みにくいという特徴がある。 *中間層のユニット数は自由に調整できるが、多すぎても少なすぎてもダメだ。 (隠れ層)

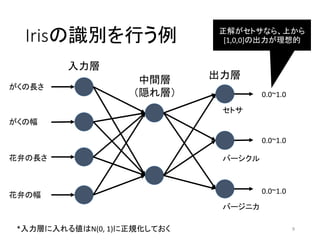

9.
バイアス項のためのユニット 9 入 力 デ ー タ 出 力 デ ー タ 中間層 (隠れ層) 出力層 入力層 1 1 𝑤0,1 0 𝑦1 𝑦2 𝑦3 𝑥1 𝑥2 𝑥3 𝑥4 *𝜃を常に1を出力する ユニットで置き換える。 Layer 𝑖 +
1のユニット𝑗に 対するバイアス項からの 入力は𝑤0,𝑗 𝑖 となる。 𝑤0,2 0 𝑤0,1 1 𝑤0,2 1 𝑤0,3 1 Layer 0 Layer 2 Layer 1 Unit 1 Unit 2 Unit 1 Unit 3 Unit 2 Unit 1 Unit 2 Unit 3 Unit 4 Unit 0 Unit 0 𝑤 𝑘,𝑗 𝑖 Layer 𝑖のUnit 𝑘から Unit 𝑗への結合係数

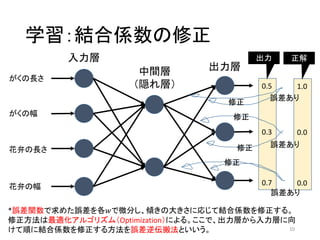

10.
値の入出力を数式で表してみた 10 𝑿 = (1,
𝑥1, ⋯ , 𝑥 𝑛) 𝑇 = ( 𝑋0, ⋯ , 𝑋 𝑛) 𝑇 𝑧𝑗 𝑖 = 𝑾𝑗 𝑖 ∙ 𝒀𝑖−1z of unit 𝑗 at Layer 𝑖 𝑾𝑗 𝑖 = (𝑤0,𝑗 𝑖−1 , ⋯ , 𝑤 𝑢 𝑖−1,𝑗 𝑖−1 ) 𝑇Weight vector of unit 𝑗 at Layer 𝑖 Layer 𝑖のユニット数は𝑢 𝑖 output of unit 𝑗 at Layer 𝑖 𝒀𝑖 = (𝑦0 𝑖 , ⋯ , 𝑦 𝑢 𝑖 𝑖 ) 𝑇output vector at Layer 𝑖 input vector Layer 𝑖 Unit 𝑗 ・・・ 𝑤0,𝑗 𝑖−1 𝑤 𝑢 𝑖−1,𝑗 𝑖−1 内積 𝑦𝑗 𝑖 重み係数 活性化関数 output vector at Layer 0 𝒀0 = 𝑿 Relationship of 𝑛 and 𝑢 𝑖 𝑛 + 1 = 𝑢0 ここで、𝑛は特徴ベクトルの次元数である。 𝑖は添え字。指数で はないので注意 𝑦𝑗 𝑖 = ൞ 1.0 (𝑗 = 0) ℎ 𝑧𝑗 𝑖 (𝑗 ≥ 1, 𝑖 ≥ 1) 𝑋𝑗 (𝑛 ≥ 𝑗 ≥ 0, 𝑖 = 0) ℎ𝑧𝑗 𝑖
11.
Irisの識別を行う例 11 中間層 (隠れ層) 出力層 入力層 がくの長さ がくの幅 花弁の長さ 花弁の幅 セトサ バーシクル バージニカ *入力層に入れる値はN(0, 1)に正規化しておく 0.0~1.0 0.0~1.0 0.0~1.0 正解がセトサなら、上から [1,0,0]の出力が理想的
12.
学習:結合係数の修正 12 中間層 (隠れ層) 出力層 入力層 がくの長さ がくの幅 花弁の長さ 花弁の幅 *誤差関数で求めた誤差を各𝑤で微分し、傾きの大きさに応じて結合係数を修正する。 修正方法は最適化アルゴリズム(Optimization)による。ここで、出力層から入力層に向 けて順に結合係数を修正する方法を誤差逆伝搬法といいう。 0.5 0.3 0.7 出力 1.0 0.0 0.0 正解 誤差あり 誤差あり 誤差あり 修正 修正 修正 修正
13.

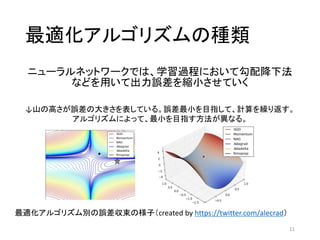

最適化アルゴリズムの種類 13 ニューラルネットワークでは、学習過程において勾配降下法 などを用いて出力誤差を縮小させていく 最適化アルゴリズム別の誤差収束の様子(created by https://twitter.com/alecrad) ↓山の高さが誤差の大きさを表している。誤差最小を目指して、計算を繰り返す。 アルゴリズムによって、最小を目指す方法が異なる。
14.

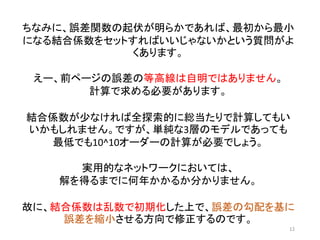

14 ちなみに、誤差関数の起伏が明らかであれば、最初から最小 になる結合係数をセットすればいいじゃないかという質問がよ くあります。 えー、前ページの誤差の等高線は自明ではありません。 計算で求める必要があります。 結合係数が少なければ全探索的に総当たりで計算してもい いかもしれません。ですが、単純な3層のモデルであっても 最低でも10^10オーダーの計算が必要でしょう。 実用的なネットワークにおいては、 解を得るまでに何年かかるか分かりません。 故に、結合係数は乱数で初期化した上で、誤差の勾配を基に 誤差を縮小させる方向で修正するのです。
15.

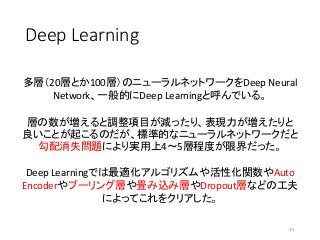

Deep Learning 15 多層(20層とか100層)のニューラルネットワークをDeep Neural Network、一般的にDeep
Learningと呼んでいる。 層の数が増えると調整項目が減ったり、表現力が増えたりと 良いことが起こるのだが、標準的なニューラルネットワークだと 勾配消失問題により実用上4〜5層程度が限界だった。 Deep Learningでは最適化アルゴリズムや活性化関数やAuto Encoderやプーリング層や畳み込み層やDropout層などの工夫 によってこれをクリアした。
16.
16
