Agritech×IoT_lorawanで実現する環境モニタリング

Agritech×IoT
～LoRaWANで実現する環境モニタリング～
株式会社ウフル 2016/12/5

Copyright © 2015 Uhuru Corporation, All Right Reserved. 2

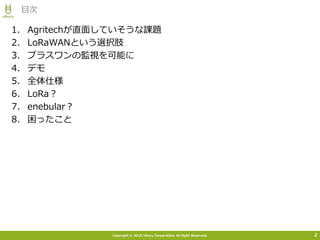

目次
1. Agritechが直面していそうな課題
2. LoRaWANという選択肢
3. プラスワンの監視を可能に
4. デモ
5. 全体仕様
6. LoRa？
7. enebular？
8. 困ったこと

Copyright © 2015 Uhuru Corporation, All Right Reserved.
• 原田一弘（はらだかずひろ）
• 24歳、政令指定都市である神奈川県相模原市出身
• 法政大学社会学部卒業
• 株式会社ウフルに2016年4月入社
• プログラミング経験は大学の講義で簡単なandroidアプリを作ったぐら
い
• バリバリの文系（でも数学は好き）
• 常識を作る現場に居たいという気持ちを抱き、uhuruへ
• ポケモン新作ムーン発売で常に忙しい
自己紹介
3
休日はポケモントレーナー

1. Agritech×IoTが直面していそうな課題
4
もう一か所測定ポイ
ントを増やしたい。
高機能センサーでは
役不足だ。〇〇だけ
でいいのに･･･。
機能を少し抑えて安
くしたい。
障害が多くて
電波が安定し
ない･･･。
有線で設置するには
難しい。
コードが邪魔だ。
こんなことで
お困りではないですか？
Agritech×IoTでは温湿度などの環境モニタリングを行うケースをよく聞きますが。。

2 LoRaWANという選択肢
5
LoRaWANの通信技術を用いれば課題の解決ができるかもしれません
• IoT分野でLPWAとして注目されている通信規格のひとつ
• 一つのゲートウェイで半径数kmの範囲の通信が可能

3. プラスワンの監視を可能に
6
BLE
LoRa
既存サービス
外気のデータで
室内との差を算出
少し離れた圃場
従来サービスと
のデータの統合
Gate Way
BLE
LoRa

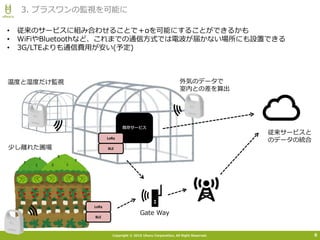

• 従来のサービスに組み合わせることで＋αを可能にすることができるかも
• WiFiやBluetoothなど、これまでの通信方式では電波が届かない場所にも設置できる
• 3G/LTEよりも通信費用が安い(予定)
温度と湿度だけ監視

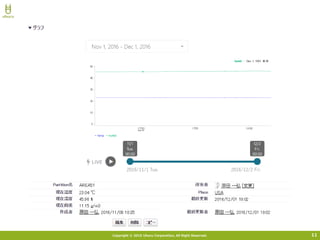

• 今回は環境センサが取得したデータ（温度・湿度）をクラウドサービス
で管理できるようにしています
4. デモ
8

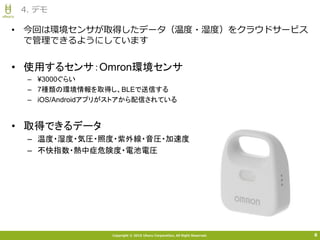

• 使用するセンサ：Omron環境センサ
– ¥3000ぐらい
– 7種類の環境情報を取得し、BLEで送信する
– iOS/Androidアプリがストアから配信されている
• 取得できるデータ
– 温度・湿度・気圧・照度・紫外線・音圧・加速度
– 不快指数・熱中症危険度・電池電圧

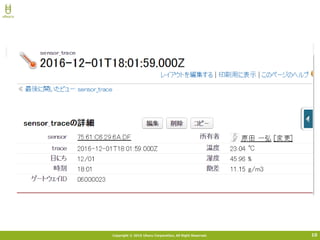

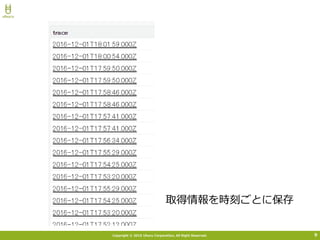

取得情報を時刻ごとに保存

5. 全体仕様
12
mbed
EnvSensor
AT Command
with
Beam

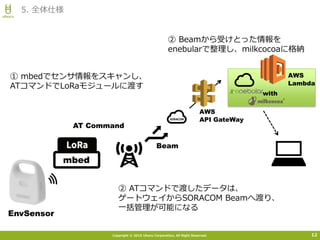

① mbedでセンサ情報をスキャンし、
ATコマンドでLoRaモジュールに渡す
② Beamから受けとった情報を
enebularで整理し、milkcocoaに格納
② ATコマンドで渡したデータは、
ゲートウェイからSORACOM Beamへ渡り、
一括管理が可能になる
AWS
Lambda
AWS
API GateWay

5. 全体仕様
13

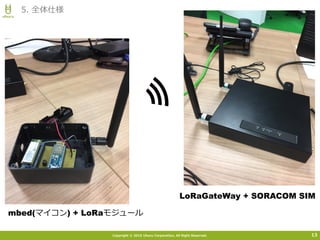

mbed(マイコン) + LoRaモジュール
LoRaGateWay + SORACOM SIM

6. LoRa？
14

• LoRaWANは最近注目されているLPWA(Low Power Wide Area)の一つ
– 2.4GHz帯に比べ920MHz帯は回折性が高く、到達距離も長い
– 低消費電力、免許不要帯域
6. LoRa?
15
Wi-SUN LoRaWAN Sigfox HaLow
通信距離～1km ~15km ~50km 約1km
伝送速度 50k - 400k bps 980 – 50k bps 100 bps 150k bps
推進団体等 Wi-SUN Alliance
LoRa Alliance
IBM ibm semtech
SigFox WiFi Alliance
特徴
電力スマートメー
ターで採用
LPWA
仕様がオープン
LPWA
仕様がクローズ
京セラがリード
2018年以降
■他サービスとの比較 LPWA

7 – ii . LoRaWANだからできること
17
屋内用ゲートウェイを
4F・uhuru本社に設置
1F
11F
一つで建物全体をカバー
＋
3G/LTEより安価
すご
Soracomさんによると
屋外ゲートウェイ5個で
八王子市をカバーできたらしい
180㎢
起伏が多い

8. enebularについて
18

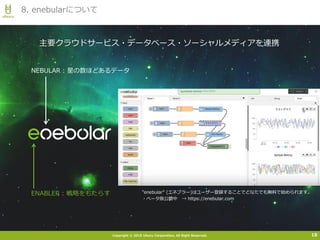

NEBULAR : 星の数ほどあるデータ
ENABLER : 戦略をもたらす
主要クラウドサービス・データベース・ソーシャルメディアを連携
”enebular” (エネブラー)はユーザー登録することでどなたでも無料で始められます。
・ベータ版公開中 → https://enebular.com

• OSSのNode-REDをベースにして開発されたマネージドクラウドサービ
ス
• nodeとよぶモジュールを線でつなげることで簡単にデータ連携を実現
します
• グラフコンポーネントを標準提供し、データの可視化をすばやく実現で
きます
19
8. enebularについて
エディター画面
milkcocoaやAWS、Twitterなどのコン
ポーネントが用意されており、容易に
サービス間をつなぐことができます
関数を組むことで様々なアクションを
実現できます
例えば…
 閾値を設定してアクション(メール
送信など)を行いたい
 データをデータマートに蓄積してBI
ツールと連携したい
 Salesforceなど管理系ツールと連携
したい
今回はenebularからAWSLamdaにデプロイをすることで、
URLを静的にしています。

• LoRaWANの技術についてもっと知りたい、使ってみたい方はUhuruに
ご一報を
• IoT Innovation Center が上流から下流までをサポートいたします
• その他、IoTに関するお悩みもお寄せ下さい
9. ご興味のある方は
20
20
Uhuru
IoT
Solution
ビジネスコンサルティング・
コンセプトデザイン
PoC
設計
PoC
実施
導入
支援
開発・
構築
実現方法
見直し
マーケティング施策実行
クリエイティブ制作
Facebookページで最新情報配信中！
「いいね！」お願いします。

• BLEのバイナリデータの解読で頭を抱えた
– 下位ビットと上位ビットってなんだ・・・
• Javascriptで数字をこねくり回すのは危険
＿人人人人人人人人＿
＞突然の型変換＜
￣Y^Y^Y^Y^Y^Y￣
• データ連携の細かいところは正直理解不足ですが、
enebularを使うことで、簡単に実装できました。
• マイコンを予備知識0の段階からいじらせてもらったおかげで、基本情
報技術者試験に対策勉強2週間ほどで1発合格できた٩( ‘ω’ )‫و‬
• すごくうれしい
10. 困ったことなど
21
>> var str = “127”
<- undefined
>> str
<- “127”
>> str + 4
<- “1274”
>> (str - 0) + 4
<- 131
ちょっと前にバズったやつ

株式会社ウフル〒105-0001 東京都港区虎ノ門4-1-8 虎ノ門4丁目MTビル6F
メールによるお問合せはお電話によるお問合せは
◎本資料で提供している情報および内容は将来予告なしに内容が変更される可能性があります。◎本資料のいかなる部分および一切の権利は株式会社ウフルに属しております。◎電子的または機械的な方法を問わず、いかなる目的であれ複製、または転載することを禁じます。
http://uhuru.co.jp/
データインテグレーション2部・原田一弘
