1. CV. INDOSAL UTAMA
NAMA : RABIL AGUNG G
KELAS : XI O 1
NIS : 1213.10.085

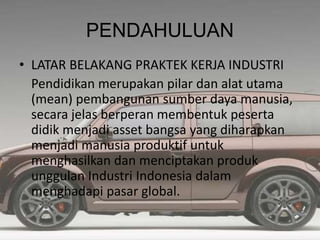

2. PENDAHULUAN
• LATAR BELAKANG PRAKTEK KERJA INDUSTRI
Pendidikan merupakan pilar dan alat utama
(mean) pembangunan sumber daya manusia,
secara jelas berperan membentuk peserta
didik menjadi asset bangsa yang diharapkan
menjadi manusia produktif untuk
menghasilkan dan menciptakan produk
unggulan Industri Indonesia dalam
menghadapi pasar global.

3. Sejarah Singkat Perusahaan
CV. INDOSAL UTAMA didirikan pada tahun
1998, dulunya CV. INDOSAL UTAMA adalah
sebuah perusahaan karosery box, yang terdiri
dari 3S yaitu sales, servis, sparepart.

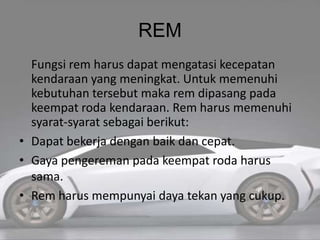

4. REM
Fungsi rem harus dapat mengatasi kecepatan
kendaraan yang meningkat. Untuk memenuhi
kebutuhan tersebut maka rem dipasang pada
keempat roda kendaraan. Rem harus memenuhi
syarat-syarat sebagai berikut:
• Dapat bekerja dengan baik dan cepat.
• Gaya pengereman pada keempat roda harus
sama.
• Rem harus mempunyai daya tekan yang cukup.

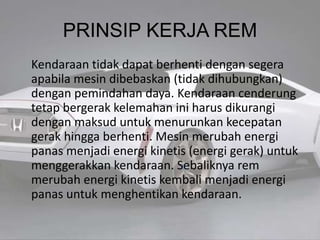

5. PRINSIP KERJA REM
Kendaraan tidak dapat berhenti dengan segera
apabila mesin dibebaskan (tidak dihubungkan)
dengan pemindahan daya. Kendaraan cenderung
tetap bergerak kelemahan ini harus dikurangi
dengan maksud untuk menurunkan kecepatan
gerak hingga berhenti. Mesin merubah energi
panas menjadi energi kinetis (energi gerak) untuk
menggerakkan kendaraan. Sebaliknya rem
merubah energi kinetis kembali menjadi energi
panas untuk menghentikan kendaraan.

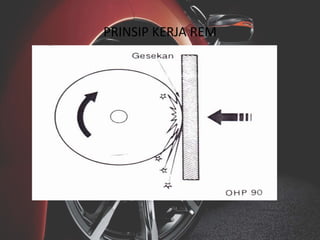

6. PRINSIP KERJA REM

7. JENIS-JENIS REM
A. REM TROMOL
Cara kerja rem tromol adalah rem bekerja
atas dasar gesekan antara sepatu rem
dengan drum yang ikut berputar dengan
putaran roda kendaraan.

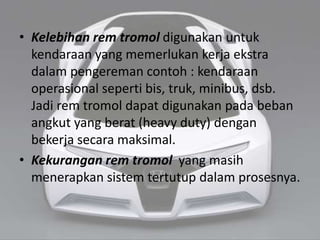

8. • Kelebihan rem tromol digunakan untuk
kendaraan yang memerlukan kerja ekstra
dalam pengereman contoh : kendaraan
operasional seperti bis, truk, minibus, dsb.
Jadi rem tromol dapat digunakan pada beban
angkut yang berat (heavy duty) dengan
bekerja secara maksimal.
• Kekurangan rem tromol yang masih
menerapkan sistem tertutup dalam prosesnya.

9. B. REM CAKRAM
Sistem kerja rem cakram adalah dengan
menjepit cakram yang biasanya dipasangkan
pada roda kendaraan, melalui caliper yang
digerakkan oleh piston untuk mendorong
sepatu rem (brake pads) ke cakram.

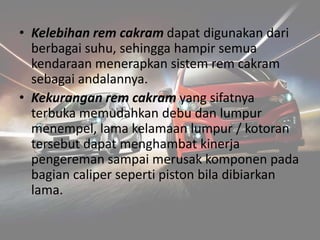

10. • Kelebihan rem cakram dapat digunakan dari
berbagai suhu, sehingga hampir semua
kendaraan menerapkan sistem rem cakram
sebagai andalannya.
• Kekurangan rem cakram yang sifatnya
terbuka memudahkan debu dan lumpur
menempel, lama kelamaan lumpur / kotoran
tersebut dapat menghambat kinerja
pengereman sampai merusak komponen pada
bagian caliper seperti piston bila dibiarkan
lama.

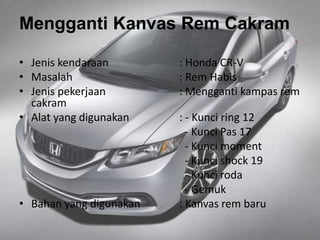

11. Mengganti Kanvas Rem Cakram
• Jenis kendaraan : Honda CR-V
• Masalah : Rem Habis
• Jenis pekerjaan : Mengganti kampas rem
cakram
• Alat yang digunakan : - Kunci ring 12
- Kunci Pas 17
- Kunci moment
- Kunci shock 19
- Kunci roda
- Gemuk
• Bahan yang digunakan : Kanvas rem baru

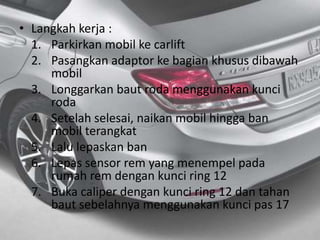

12. • Langkah kerja :
1. Parkirkan mobil ke carlift
2. Pasangkan adaptor ke bagian khusus dibawah
mobil
3. Longgarkan baut roda menggunakan kunci
roda
4. Setelah selesai, naikan mobil hingga ban
mobil terangkat
5. Lalu lepaskan ban
6. Lepas sensor rem yang menempel pada
rumah rem dengan kunci ring 12
7. Buka caliper dengan kunci ring 12 dan tahan
baut sebelahnya menggunakan kunci pas 17

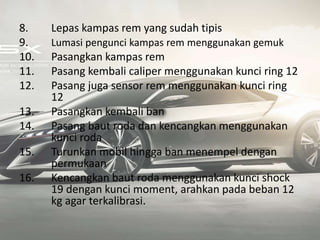

13. 8. Lepas kampas rem yang sudah tipis
9. Lumasi pengunci kampas rem menggunakan gemuk
10. Pasangkan kampas rem
11. Pasang kembali caliper menggunakan kunci ring 12
12. Pasang juga sensor rem menggunakan kunci ring
12
13. Pasangkan kembali ban
14. Pasang baut roda dan kencangkan menggunakan
kunci roda
15. Turunkan mobil hingga ban menempel dengan
permukaan
16. Kencangkan baut roda menggunakan kunci shock
19 dengan kunci moment, arahkan pada beban 12
kg agar terkalibrasi.

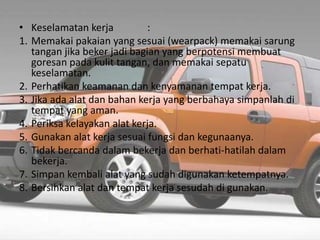

14. • Keselamatan kerja :
1. Memakai pakaian yang sesuai (wearpack) memakai sarung
tangan jika beker jadi bagian yang berpotensi membuat
goresan pada kulit tangan, dan memakai sepatu
keselamatan.
2. Perhatikan keamanan dan kenyamanan tempat kerja.
3. Jika ada alat dan bahan kerja yang berbahaya simpanlah di
tempat yang aman.
4. Periksa kelayakan alat kerja.
5. Gunakan alat kerja sesuai fungsi dan kegunaanya.
6. Tidak bercanda dalam bekerja dan berhati-hatilah dalam
bekerja.
7. Simpan kembali alat yang sudah digunakan ketempatnya.
8. Bersihkan alat dan tempat kerja sesudah di gunakan.

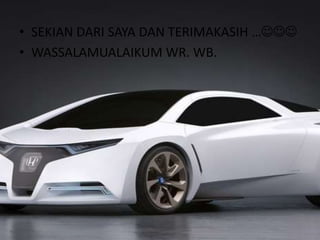

15. • SEKIAN DARI SAYA DAN TERIMAKASIH …
• WASSALAMUALAIKUM WR. WB.
