Dokumen ini membahas komponen fisik dan non-fisik dalam jaringan komputer, termasuk berbagai jenis kabel, konektor, dan perangkat seperti hub, switch, router, dan modem. Selain itu, juga dijelaskan tentang sistem operasi yang digunakan dalam jaringan, protokol jaringan yang memungkinkan komunikasi antar komputer, serta teknik pengkabelan yang mengikuti standar tertentu. Informasi ini penting untuk memahami cara membangun dan mengelola jaringan komputer dengan efektif.

1. Komponen Fisik
Unit Komputer
 Kartu Jaringan atau LAN Card (Network
Interface Card)
- Secara kasat mata LAN Card dapat dikenali
dengan mudah dari bentuknya yang
umumnya memiliki port (lubang colokan)
seperti yang terdapat pada telepon namun
sedikit lebih besar.


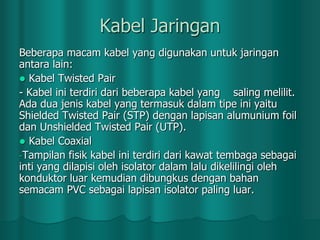

2. Kabel Jaringan
Beberapa macam kabel yang digunakan untuk jaringan
antara lain:
 Kabel Twisted Pair
- Kabel ini terdiri dari beberapa kabel yang saling melilit.
Ada dua jenis kabel yang termasuk dalam tipe ini yaitu
Shielded Twisted Pair (STP) dengan lapisan alumunium foil
dan Unshielded Twisted Pair (UTP).
 Kabel Coaxial
-Tampilan fisik kabel ini terdiri dari kawat tembaga sebagai
inti yang dilapisi oleh isolator dalam lalu dikelilingi oleh
konduktor luar kemudian dibungkus dengan bahan
semacam PVC sebagai lapisan isolator paling luar.

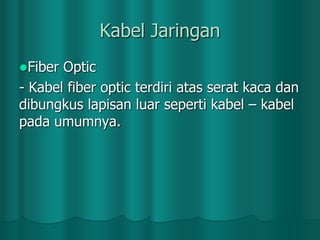

3. Kabel Jaringan
Fiber
Optic
- Kabel fiber optic terdiri atas serat kaca dan
dibungkus lapisan luar seperti kabel – kabel
pada umumnya.

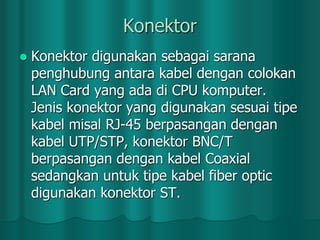

4. Konektor

Konektor digunakan sebagai sarana
penghubung antara kabel dengan colokan
LAN Card yang ada di CPU komputer.
Jenis konektor yang digunakan sesuai tipe
kabel misal RJ-45 berpasangan dengan
kabel UTP/STP, konektor BNC/T
berpasangan dengan kabel Coaxial
sedangkan untuk tipe kabel fiber optic
digunakan konektor ST.

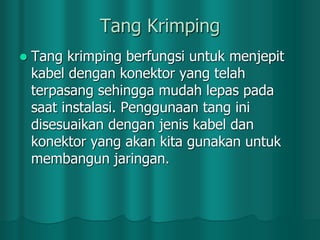

5. Tang Krimping

Tang krimping berfungsi untuk menjepit
kabel dengan konektor yang telah
terpasang sehingga mudah lepas pada
saat instalasi. Penggunaan tang ini
disesuaikan dengan jenis kabel dan
konektor yang akan kita gunakan untuk
membangun jaringan.

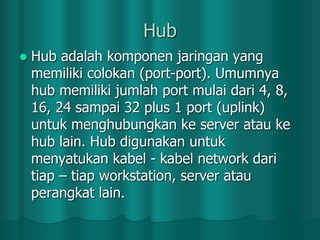

6. Hub

Hub adalah komponen jaringan yang
memiliki colokan (port-port). Umumnya
hub memiliki jumlah port mulai dari 4, 8,
16, 24 sampai 32 plus 1 port (uplink)
untuk menghubungkan ke server atau ke
hub lain. Hub digunakan untuk
menyatukan kabel - kabel network dari
tiap – tiap workstation, server atau
perangkat lain.

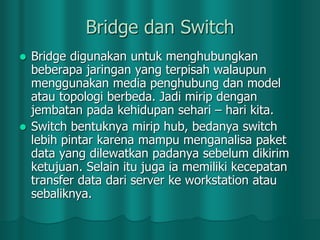

7. Bridge dan Switch
Bridge digunakan untuk menghubungkan
beberapa jaringan yang terpisah walaupun
menggunakan media penghubung dan model
atau topologi berbeda. Jadi mirip dengan
jembatan pada kehidupan sehari – hari kita.
 Switch bentuknya mirip hub, bedanya switch
lebih pintar karena mampu menganalisa paket
data yang dilewatkan padanya sebelum dikirim
ketujuan. Selain itu juga ia memiliki kecepatan
transfer data dari server ke workstation atau
sebaliknya.


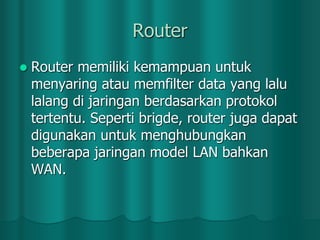

8. Router

Router memiliki kemampuan untuk
menyaring atau memfilter data yang lalu
lalang di jaringan berdasarkan protokol
tertentu. Seperti brigde, router juga dapat
digunakan untuk menghubungkan
beberapa jaringan model LAN bahkan
WAN.

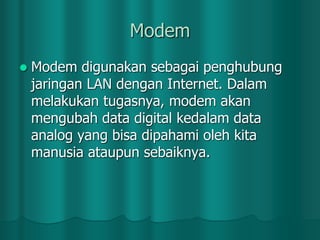

9. Modem

Modem digunakan sebagai penghubung
jaringan LAN dengan Internet. Dalam
melakukan tugasnya, modem akan
mengubah data digital kedalam data
analog yang bisa dipahami oleh kita
manusia ataupun sebaiknya.

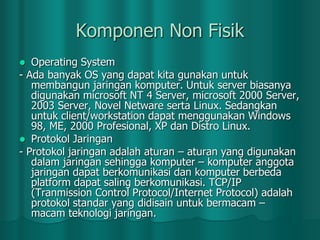

10. Komponen Non Fisik
Operating System
- Ada banyak OS yang dapat kita gunakan untuk
membangun jaringan komputer. Untuk server biasanya
digunakan microsoft NT 4 Server, microsoft 2000 Server,
2003 Server, Novel Netware serta Linux. Sedangkan
untuk client/workstation dapat menggunakan Windows
98, ME, 2000 Profesional, XP dan Distro Linux.
 Protokol Jaringan
- Protokol jaringan adalah aturan – aturan yang digunakan
dalam jaringan sehingga komputer – komputer anggota
jaringan dapat berkomunikasi dan komputer berbeda
platform dapat saling berkomunikasi. TCP/IP
(Tranmission Control Protocol/Internet Protocol) adalah
protokol standar yang didisain untuk bermacam –
macam teknologi jaringan.


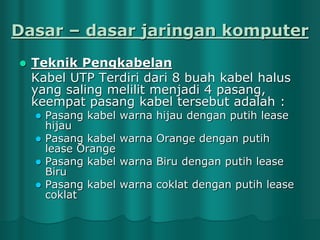

11. Dasar – dasar jaringan komputer

Teknik Pengkabelan
Kabel UTP Terdiri dari 8 buah kabel halus
yang saling melilit menjadi 4 pasang,
keempat pasang kabel tersebut adalah :
Pasang kabel
hijau
 Pasang kabel
lease Orange
 Pasang kabel
Biru
 Pasang kabel
coklat

warna hijau dengan putih lease
warna Orange dengan putih
warna Biru dengan putih lease
warna coklat dengan putih lease

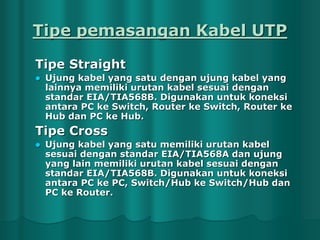

12. Tipe pemasangan Kabel UTP
Tipe Straight

Ujung kabel yang satu dengan ujung kabel yang
lainnya memiliki urutan kabel sesuai dengan
standar EIA/TIA568B. Digunakan untuk koneksi
antara PC ke Switch, Router ke Switch, Router ke
Hub dan PC ke Hub.
Tipe Cross

Ujung kabel yang satu memiliki urutan kabel
sesuai dengan standar EIA/TIA568A dan ujung
yang lain memiliki urutan kabel sesuai dengan
standar EIA/TIA568B. Digunakan untuk koneksi
antara PC ke PC, Switch/Hub ke Switch/Hub dan
PC ke Router.

13. Standarisasi Kabel UTP


Pemasangan kabel UTP umumnya mengikuti aturan
standar internasional yaitu aturan EIA/TIA 568A dan
EIA/TIA 568B.
Urutan EIA/TIA 568A
Urutan ke1
: Putih Hijau
Urutan ke2
: Hijau
Urutan ke3
: Putih Orange
Urutan ke4
: Biru
Urutan ke5
: Putih Biru
Urutan ke6
: Orange
Urutan ke7
: Putih Cokelat
Urutan ke8
: Cokelat

14. 

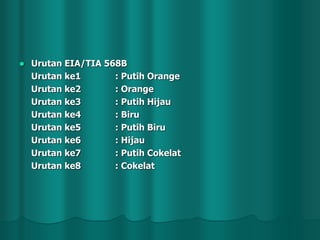

Urutan EIA/TIA 568B
Urutan ke1
: Putih Orange
Urutan ke2
: Orange
Urutan ke3
: Putih Hijau
Urutan ke4
: Biru
Urutan ke5
: Putih Biru
Urutan ke6
: Hijau
Urutan ke7
: Putih Cokelat
Urutan ke8
: Cokelat

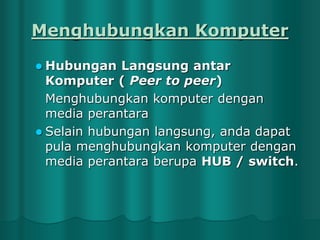

15. Menghubungkan Komputer
 Hubungan
Langsung antar
Komputer ( Peer to peer)
Menghubungkan komputer dengan
media perantara
 Selain hubungan langsung, anda dapat
pula menghubungkan komputer dengan
media perantara berupa HUB / switch.

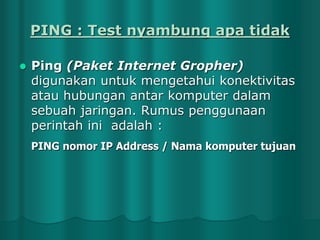

16. PING : Test nyambung apa tidak

Ping (Paket Internet Gropher)
digunakan untuk mengetahui konektivitas
atau hubungan antar komputer dalam
sebuah jaringan. Rumus penggunaan
perintah ini adalah :
PING nomor IP Address / Nama komputer tujuan
