Dokumen ini menjelaskan berbagai komponen dan perangkat keras yang diperlukan dalam jaringan komputer, termasuk komputer server, komputer klien, kabel, konektor, dan perangkat jaringan seperti switch dan router. Selain itu, dokumen ini juga membahas tentang spesifikasi komputer untuk akses internet serta berbagai jenis modem yang digunakan untuk koneksi internet. Informasi ini penting bagi pemahaman tentang infrastruktur jaringan komputer dan penggunaan perangkat-perangkatnya.

2. ATHAYA RIFINKA

3. FIQI MUSTIKA

4. NADIA RACHEL

5. SINTYA NABILA

11. P

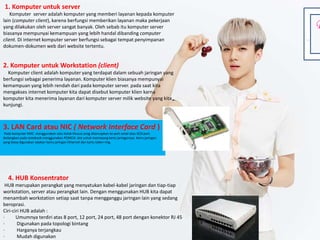

1. Komputer untuk server
Komputer server adalah komputer yang memberi layanan kepada komputer
lain (computer client), karena berfungsi memberikan layanan maka pekerjaan
yang dilakukan oleh server sangat banyak. Oleh sebab itu komputer server
biasanya mempunyai kemampuan yang lebih handal dibanding computer
client. Di internet komputer server berfungsi sebagai tempat penyimpanan
dokumen-dokumen web dari website tertentu.
2. Komputer untuk Workstation (client)
Komputer client adalah komputer yang terdapat dalam sebuah jaringan yang
berfungsi sebagai penerima layanan. Komputer klien biasanya mempunyai
kemampuan yang lebih rendah dari pada komputer server. pada saat kita
mengakses internet komputer kita dapat disebut komputer klien karna
komputer kita menerima layanan dari komputer server milik website yang kita
kunjungi.
3. LAN Card atau NIC ( Network Interface Card )
Pada komputer MAC menggunakan satu kotak khusus ynag ditancapkan ke port serial atau SCSI port.
Sedangkan pada notebook menggunakan PCMCIA. slot untuk memasang kartu jaringannya. Kartu jaringan
yang biasa digunakan adakan kartu jaringan Ethernet dan kartu token ring.
4. HUB Konsentrator
HUB merupakan perangkat yang menyatukan kabel-kabel jaringan dan tiap-tiap
workstation, server atau perangkat lain. Dengan menggunakan HUB kita dapat
menambah workstation setiap saat tanpa mengganggu jaringan lain yang sedang
beroprasi.
Ciri-ciri HUB adalah :
· Umumnya terdiri atas 8 port, 12 port, 24 port, 48 port dengan konektor RJ 45
· Digunakan pada topologi bintang
· Harganya terjangkau
· Mudah digunakan

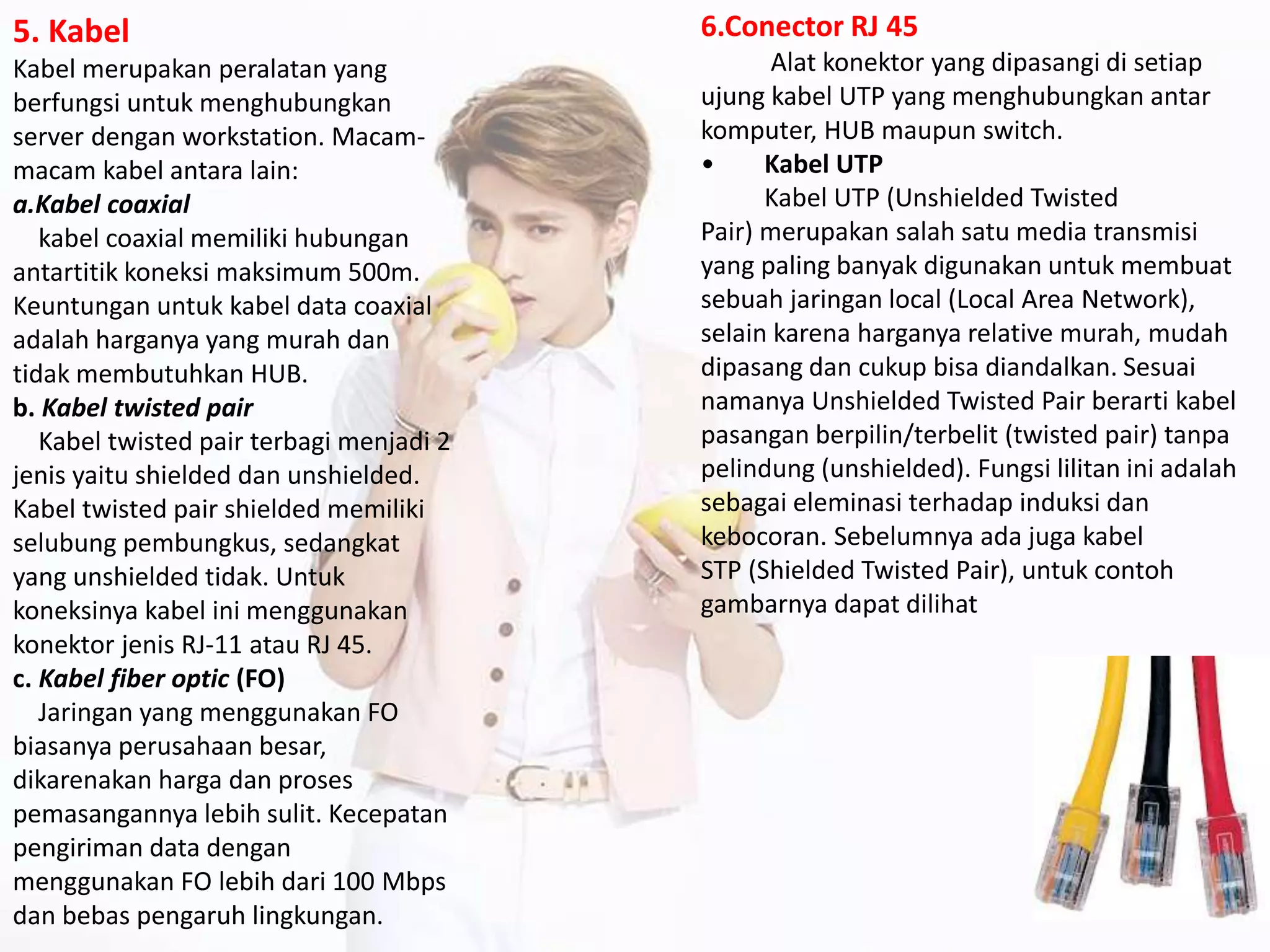

12. 5. Kabel
Kabel merupakan peralatan yang
berfungsi untuk menghubungkan
server dengan workstation. Macam-
macam kabel antara lain:
a.Kabel coaxial
kabel coaxial memiliki hubungan
antartitik koneksi maksimum 500m.
Keuntungan untuk kabel data coaxial
adalah harganya yang murah dan
tidak membutuhkan HUB.
b. Kabel twisted pair
Kabel twisted pair terbagi menjadi 2
jenis yaitu shielded dan unshielded.
Kabel twisted pair shielded memiliki
selubung pembungkus, sedangkat
yang unshielded tidak. Untuk
koneksinya kabel ini menggunakan
konektor jenis RJ-11 atau RJ 45.
c. Kabel fiber optic (FO)
Jaringan yang menggunakan FO
biasanya perusahaan besar,
dikarenakan harga dan proses
pemasangannya lebih sulit. Kecepatan
pengiriman data dengan
menggunakan FO lebih dari 100 Mbps
dan bebas pengaruh lingkungan.
6.Conector RJ 45
Alat konektor yang dipasangi di setiap
ujung kabel UTP yang menghubungkan antar
komputer, HUB maupun switch.
• Kabel UTP
Kabel UTP (Unshielded Twisted
Pair) merupakan salah satu media transmisi
yang paling banyak digunakan untuk membuat
sebuah jaringan local (Local Area Network),
selain karena harganya relative murah, mudah
dipasang dan cukup bisa diandalkan. Sesuai
namanya Unshielded Twisted Pair berarti kabel
pasangan berpilin/terbelit (twisted pair) tanpa
pelindung (unshielded). Fungsi lilitan ini adalah
sebagai eleminasi terhadap induksi dan
kebocoran. Sebelumnya ada juga kabel
STP (Shielded Twisted Pair), untuk contoh
gambarnya dapat dilihat

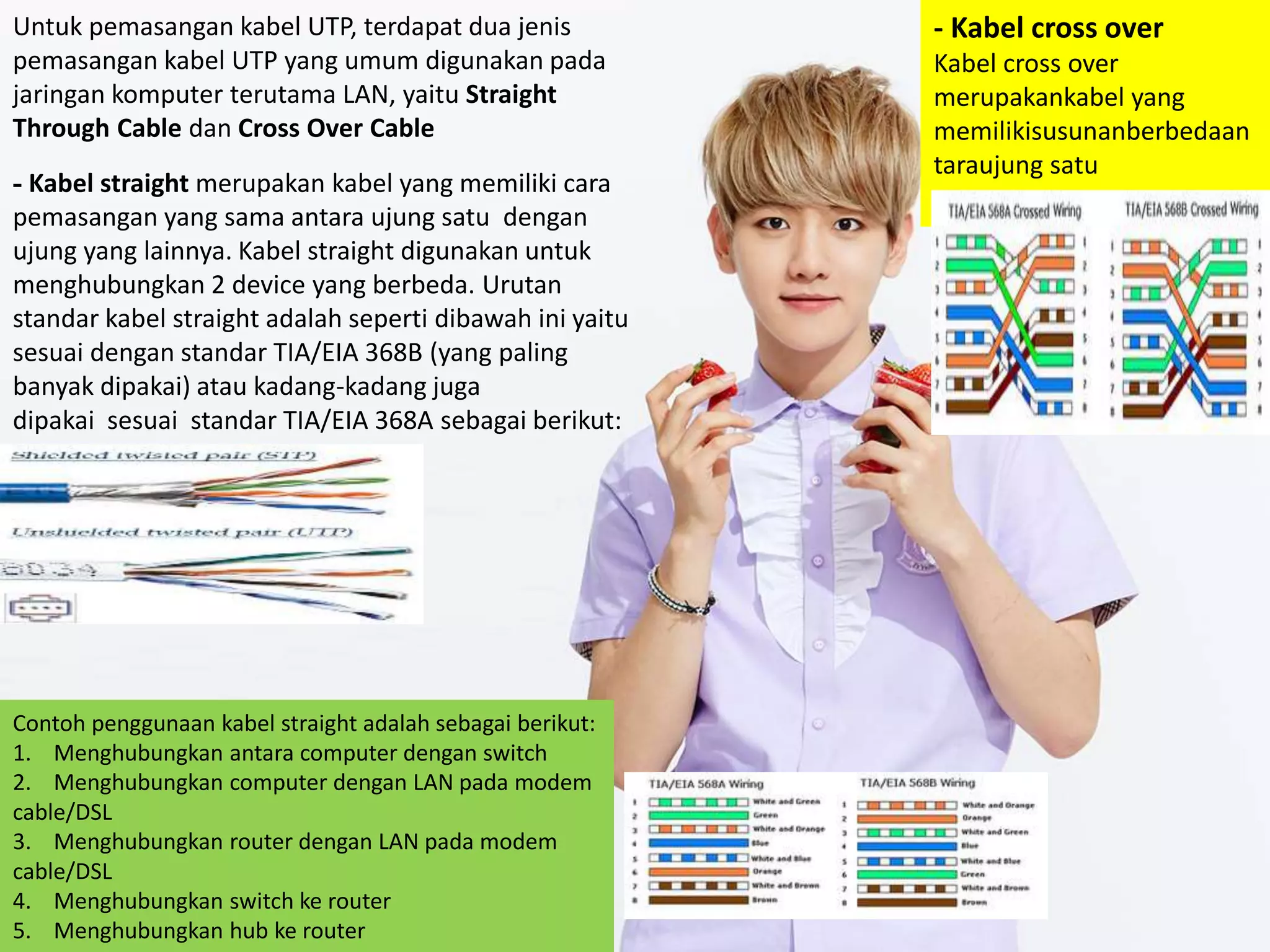

13. Untuk pemasangan kabel UTP, terdapat dua jenis
pemasangan kabel UTP yang umum digunakan pada
jaringan komputer terutama LAN, yaitu Straight
Through Cable dan Cross Over Cable
- Kabel straight merupakan kabel yang memiliki cara
pemasangan yang sama antara ujung satu dengan
ujung yang lainnya. Kabel straight digunakan untuk
menghubungkan 2 device yang berbeda. Urutan
standar kabel straight adalah seperti dibawah ini yaitu
sesuai dengan standar TIA/EIA 368B (yang paling
banyak dipakai) atau kadang-kadang juga
dipakai sesuai standar TIA/EIA 368A sebagai berikut:
Contoh penggunaan kabel straight adalah sebagai berikut:
1. Menghubungkan antara computer dengan switch
2. Menghubungkan computer dengan LAN pada modem
cable/DSL
3. Menghubungkan router dengan LAN pada modem
cable/DSL
4. Menghubungkan switch ke router
5. Menghubungkan hub ke router
- Kabel cross over
Kabel cross over
merupakankabel yang
memilikisusunanberbedaan
taraujung satu

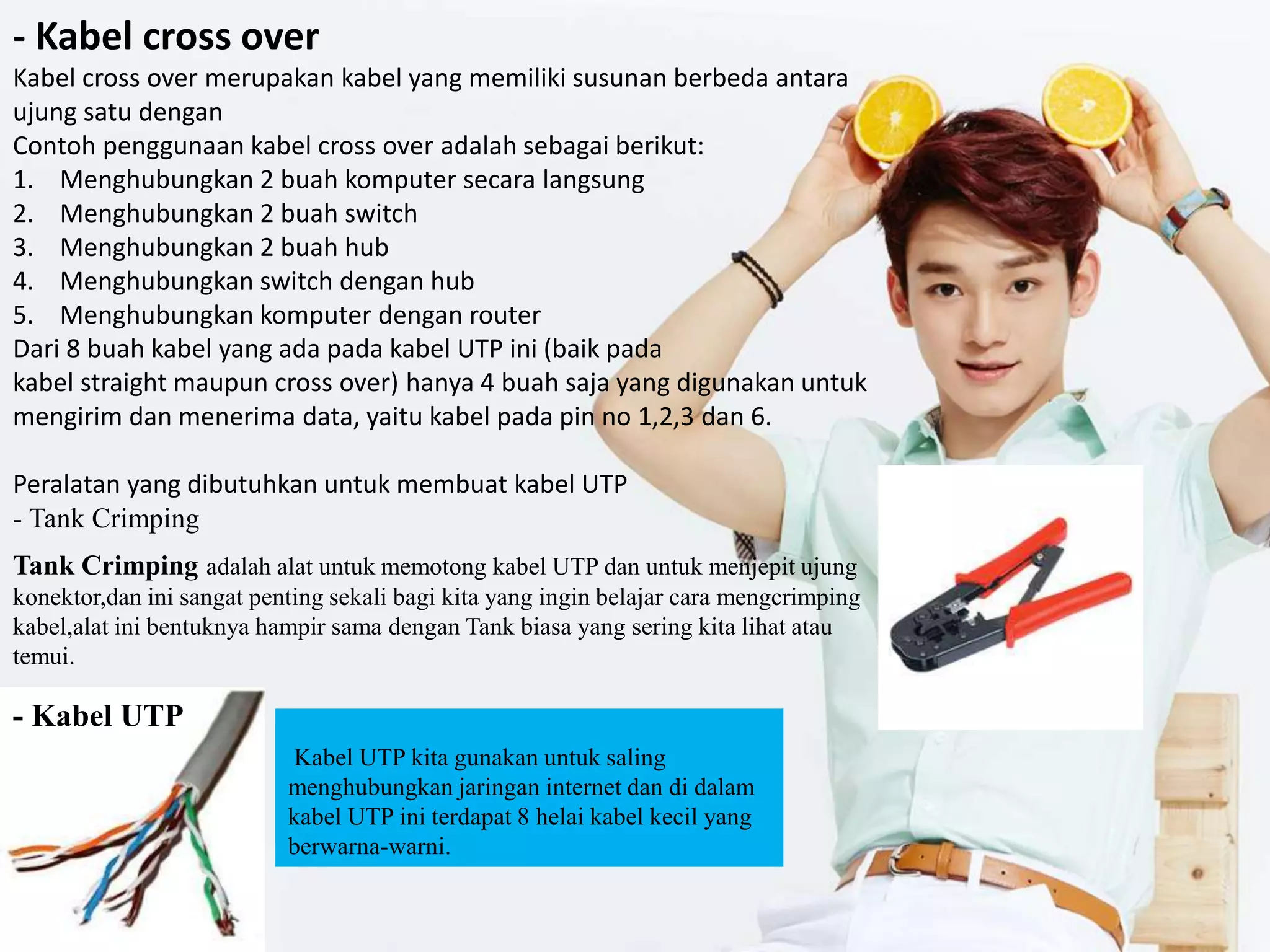

14. - Kabel cross over
Kabel cross over merupakan kabel yang memiliki susunan berbeda antara
ujung satu dengan
Contoh penggunaan kabel cross over adalah sebagai berikut:
1. Menghubungkan 2 buah komputer secara langsung
2. Menghubungkan 2 buah switch
3. Menghubungkan 2 buah hub
4. Menghubungkan switch dengan hub
5. Menghubungkan komputer dengan router
Dari 8 buah kabel yang ada pada kabel UTP ini (baik pada
kabel straight maupun cross over) hanya 4 buah saja yang digunakan untuk
mengirim dan menerima data, yaitu kabel pada pin no 1,2,3 dan 6.
Peralatan yang dibutuhkan untuk membuat kabel UTP
- Tank Crimping
Tank Crimping adalah alat untuk memotong kabel UTP dan untuk menjepit ujung
konektor,dan ini sangat penting sekali bagi kita yang ingin belajar cara mengcrimping
kabel,alat ini bentuknya hampir sama dengan Tank biasa yang sering kita lihat atau
temui.
- Kabel UTP
Kabel UTP kita gunakan untuk saling
menghubungkan jaringan internet dan di dalam
kabel UTP ini terdapat 8 helai kabel kecil yang
berwarna-warni.

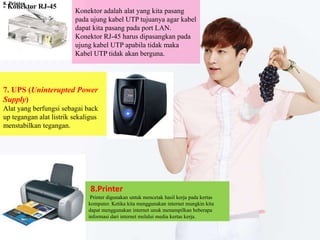

15. - Konektor RJ-45
Konektor adalah alat yang kita pasang
pada ujung kabel UTP tujuanya agar kabel
dapat kita pasang pada port LAN.
Konektor RJ-45 harus dipasangkan pada
ujung kabel UTP apabila tidak maka
Kabel UTP tidak akan berguna.
7. UPS (Uninterupted Power
Supply)
Alat yang berfungsi sebagai back
up tegangan alat listrik sekaligus
menstabilkan tegangan.
8. Printer
8.Printer
Printer digunakan untuk mencetak hasil kerja pada kertas
komputer. Ketika kita menggunakan internet mungkin kita
dapat menggunakan internet unuk menampilkan beberapa
informasi dari internet melalui media kertas kerja.

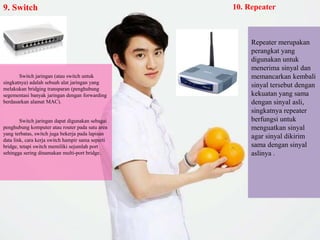

16. 9. Switch
Switch jaringan (atau switch untuk
singkatnya) adalah sebuah alat jaringan yang
melakukan bridging transparan (penghubung
segementasi banyak jaringan dengan forwarding
berdasarkan alamat MAC).
Switch jaringan dapat digunakan sebagai
penghubung komputer atau router pada satu area
yang terbatas, switch juga bekerja pada lapisan
data link, cara kerja switch hampir sama seperti
bridge, tetapi switch memiliki sejumlah port
sehingga sering dinamakan multi-port bridge.
10. Repeater
Repeater merupakan
perangkat yang
digunakan untuk
menerima sinyal dan
memancarkan kembali
sinyal tersebut dengan
kekuatan yang sama
dengan sinyal asli,
singkatnya repeater
berfungsi untuk
menguatkan sinyal
agar sinyal dikirim
sama dengan sinyal
aslinya .

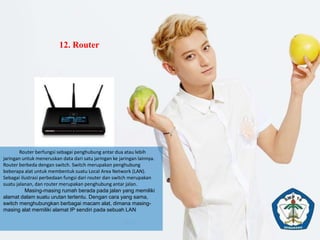

17. 12. Router
Router berfungsi sebagai penghubung antar dua atau lebih
jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya.
Router berbeda dengan switch. Switch merupakan penghubung
beberapa alat untuk membentuk suatu Local Area Network (LAN).
Sebagai ilustrasi perbedaan fungsi dari router dan switch merupakan
suatu jalanan, dan router merupakan penghubung antar jalan.
Masing-masing rumah berada pada jalan yang memiliki
alamat dalam suatu urutan tertentu. Dengan cara yang sama,
switch menghubungkan berbagai macam alat, dimana masing-
masing alat memiliki alamat IP sendiri pada sebuah LAN

18. Komputer merupakan komponen
utama untuk dapat mengkases internet.
Spesifikasi komputer yang digunakan
dalam koneksi internet sangat mentukan
cepat atau lambatnya kinerja akses
internet. semakin tinggi spesifikasi sebuah
komputer, semakin cepat kinerja akses
internet, begitu pula sebaliknya.

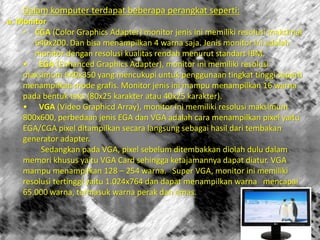

19. Dalam komputer terdapat beberapa perangkat seperti:
a. Monitor
• CGA (Color Graphics Adapter) monitor jenis ini memiliki resolusi maksimal
640x200. Dan bisa menampilkan 4 warna saja. Jenis monitor ini adalah
monitor dengan resolusi kualitas rendah menurut standart IBM.
• EGA (Enhanced Graphics Adapter), monitor ini memiliki resolusi
maksimum 640x350 yang mencukupi untuk penggunaan tingkat tinggi seperti
menampilkan mode grafis. Monitor jenis ini mampu menampilkan 16 warna
pada bentuk teks (80x25 karakter atau 40x25 karakter).
• VGA (Video Graphicd Array), monitor ini memiliki resolusi maksimum
800x600, perbedaan jenis EGA dan VGA adalah cara menampilkan pixel yaitu
EGA/CGA pixel ditampilkan secara langsung sebagai hasil dari tembakan
generator adapter.
Sedangkan pada VGA, pixel sebelum ditembakkan diolah dulu dalam
memori khusus yaitu VGA Card sehingga ketajamannya dapat diatur. VGA
mampu menampilkan 128 – 254 warna. Super VGA, monitor ini memiliki
resolusi tertinggi yaitu 1.024x764 dan dapat menampilkan warna mencapai
65.000 warna, termasuk warna perak dan emas.

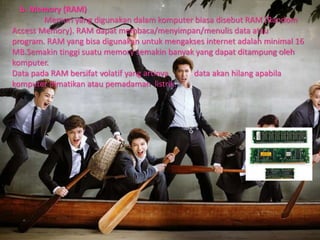

20. b. Memory (RAM)
Memori yang digunakan dalam komputer biasa disebut RAM (Random
Access Memory). RAM dapat membaca/menyimpan/menulis data atau
program. RAM yang bisa digunakan untuk mengakses internet adalah minimal 16
MB.Semakin tinggi suatu memory semakin banyak yang dapat ditampung oleh
komputer.
Data pada RAM bersifat volatif yang artinya data akan hilang apabila
komputer dimatikan atau pemadaman listrik.

21. c. Processor Pentium
Processor berfungsi mengolah semua informasi yang dimasukan pengguna
komputer serta memberikan hasil sesuai dengan kehendak sang pemakai, dengan
demikian semakin tinggi processor semakin cepat pula komputer dalam mengolah
perintah. Processor yang bisa digunakan untuk akses internet minimal Pentium 133
MHz. Processor dapat diartikan sebagai otak dari sebuah komputer.
d. Hardisk
Hardisk merupakan tempat menyimpan program/data yang ada dalam komputer.
Harddisk yang digunakan minimal adalah 2 GB. Harddisk yang besar mempengaruhi
banyaknya software yang disimpan.

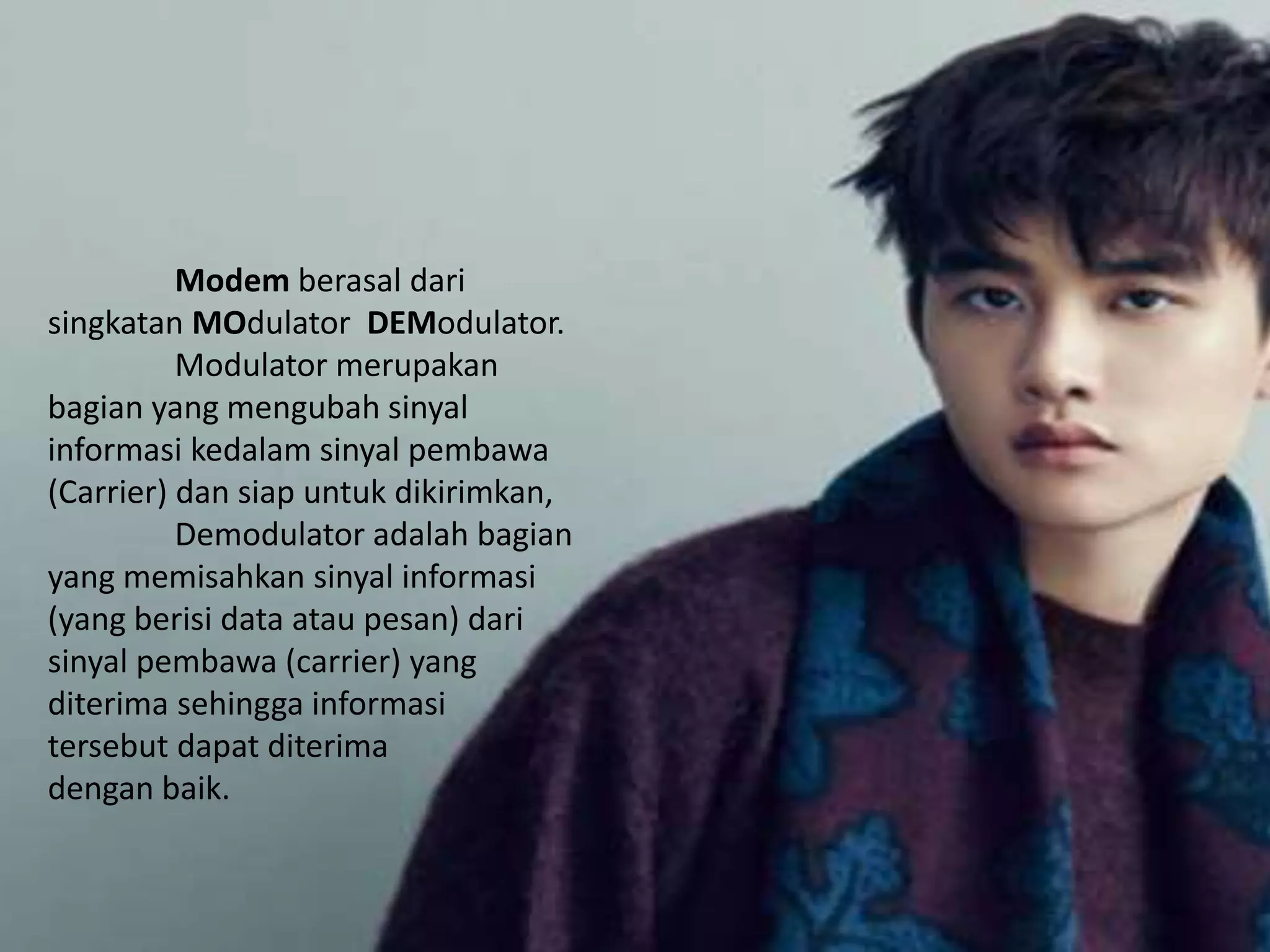

22. Modem berasal dari
singkatan MOdulator DEModulator.
Modulator merupakan
bagian yang mengubah sinyal
informasi kedalam sinyal pembawa
(Carrier) dan siap untuk dikirimkan,
Demodulator adalah bagian
yang memisahkan sinyal informasi
(yang berisi data atau pesan) dari
sinyal pembawa (carrier) yang
diterima sehingga informasi
tersebut dapat diterima
dengan baik.

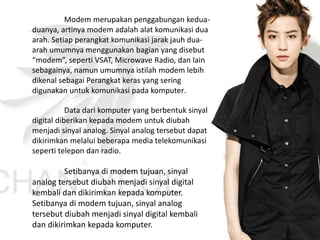

23. Modem merupakan penggabungan kedua-
duanya, artinya modem adalah alat komunikasi dua
arah. Setiap perangkat komunikasi jarak jauh dua-
arah umumnya menggunakan bagian yang disebut
“modem”, seperti VSAT, Microwave Radio, dan lain
sebagainya, namun umumnya istilah modem lebih
dikenal sebagai Perangkat keras yang sering
digunakan untuk komunikasi pada komputer.
Data dari komputer yang berbentuk sinyal
digital diberikan kepada modem untuk diubah
menjadi sinyal analog. Sinyal analog tersebut dapat
dikirimkan melalui beberapa media telekomunikasi
seperti telepon dan radio.
Setibanya di modem tujuan, sinyal
analog tersebut diubah menjadi sinyal digital
kembali dan dikirimkan kepada komputer.
Setibanya di modem tujuan, sinyal analog
tersebut diubah menjadi sinyal digital kembali
dan dikirimkan kepada komputer.

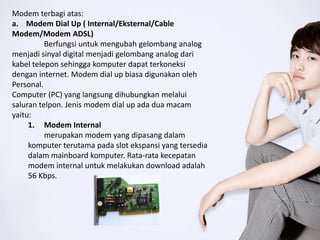

24. Modem terbagi atas:
a. Modem Dial Up ( Internal/Eksternal/Cable
Modem/Modem ADSL)
Berfungsi untuk mengubah gelombang analog
menjadi sinyal digital menjadi gelombang analog dari
kabel telepon sehingga komputer dapat terkoneksi
dengan internet. Modem dial up biasa digunakan oleh
Personal.
Computer (PC) yang langsung dihubungkan melalui
saluran telpon. Jenis modem dial up ada dua macam
yaitu:
1. Modem Internal
merupakan modem yang dipasang dalam
komputer terutama pada slot ekspansi yang tersedia
dalam mainboard komputer. Rata-rata kecepatan
modem internal untuk melakukan download adalah
56 Kbps.

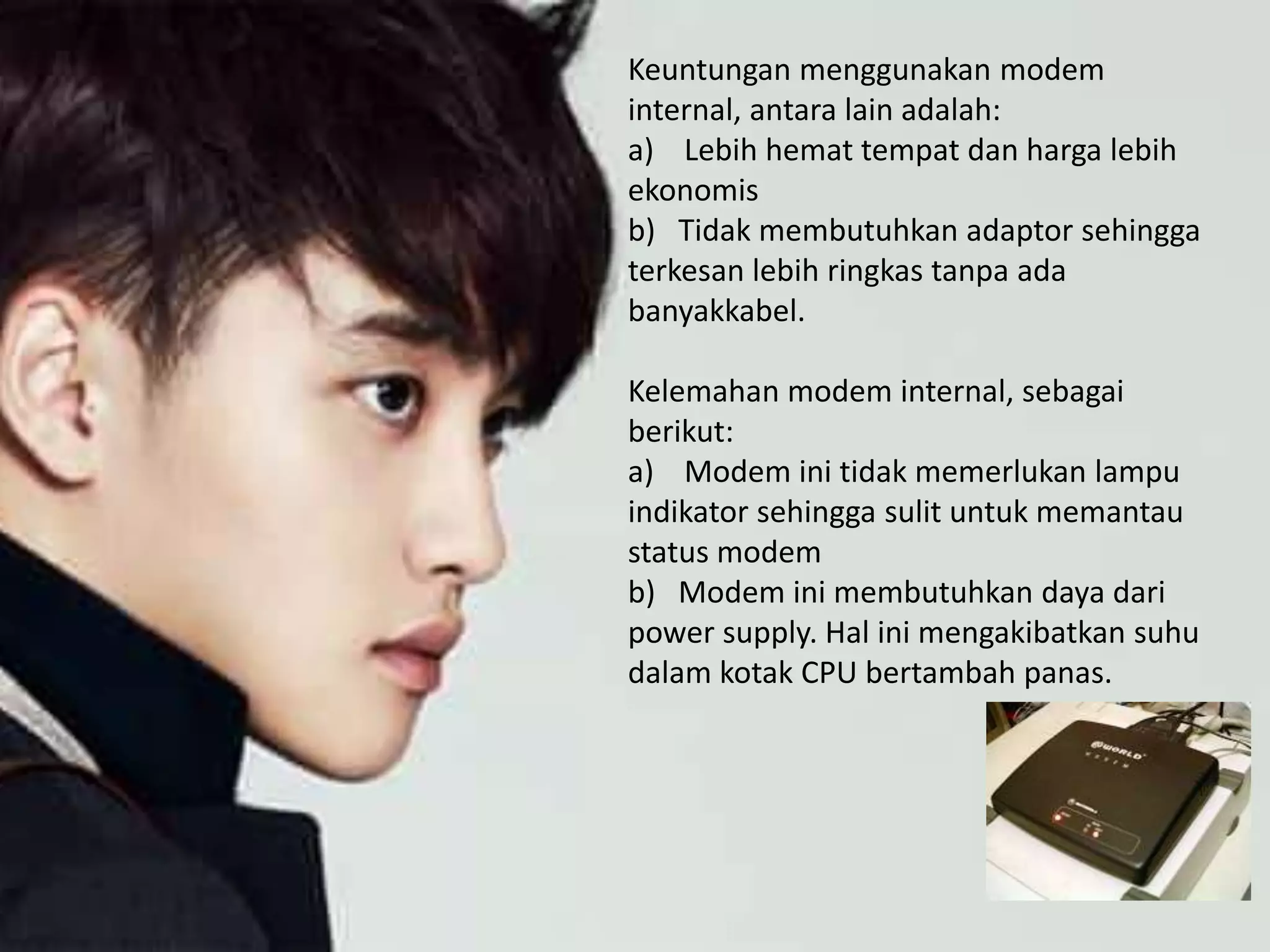

25. Keuntungan menggunakan modem
internal, antara lain adalah:
a) Lebih hemat tempat dan harga lebih
ekonomis
b) Tidak membutuhkan adaptor sehingga
terkesan lebih ringkas tanpa ada
banyakkabel.
Kelemahan modem internal, sebagai
berikut:
a) Modem ini tidak memerlukan lampu
indikator sehingga sulit untuk memantau
status modem
b) Modem ini membutuhkan daya dari
power supply. Hal ini mengakibatkan suhu
dalam kotak CPU bertambah panas.

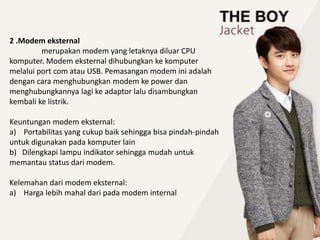

26. 2 .Modem eksternal
merupakan modem yang letaknya diluar CPU
komputer. Modem eksternal dihubungkan ke komputer
melalui port com atau USB. Pemasangan modem ini adalah
dengan cara menghubungkan modem ke power dan
menghubungkannya lagi ke adaptor lalu disambungkan
kembali ke listrik.
Keuntungan modem eksternal:
a) Portabilitas yang cukup baik sehingga bisa pindah-pindah
untuk digunakan pada komputer lain
b) Dilengkapi lampu indikator sehingga mudah untuk
memantau status dari modem.
Kelemahan dari modem eksternal:
a) Harga lebih mahal dari pada modem internal

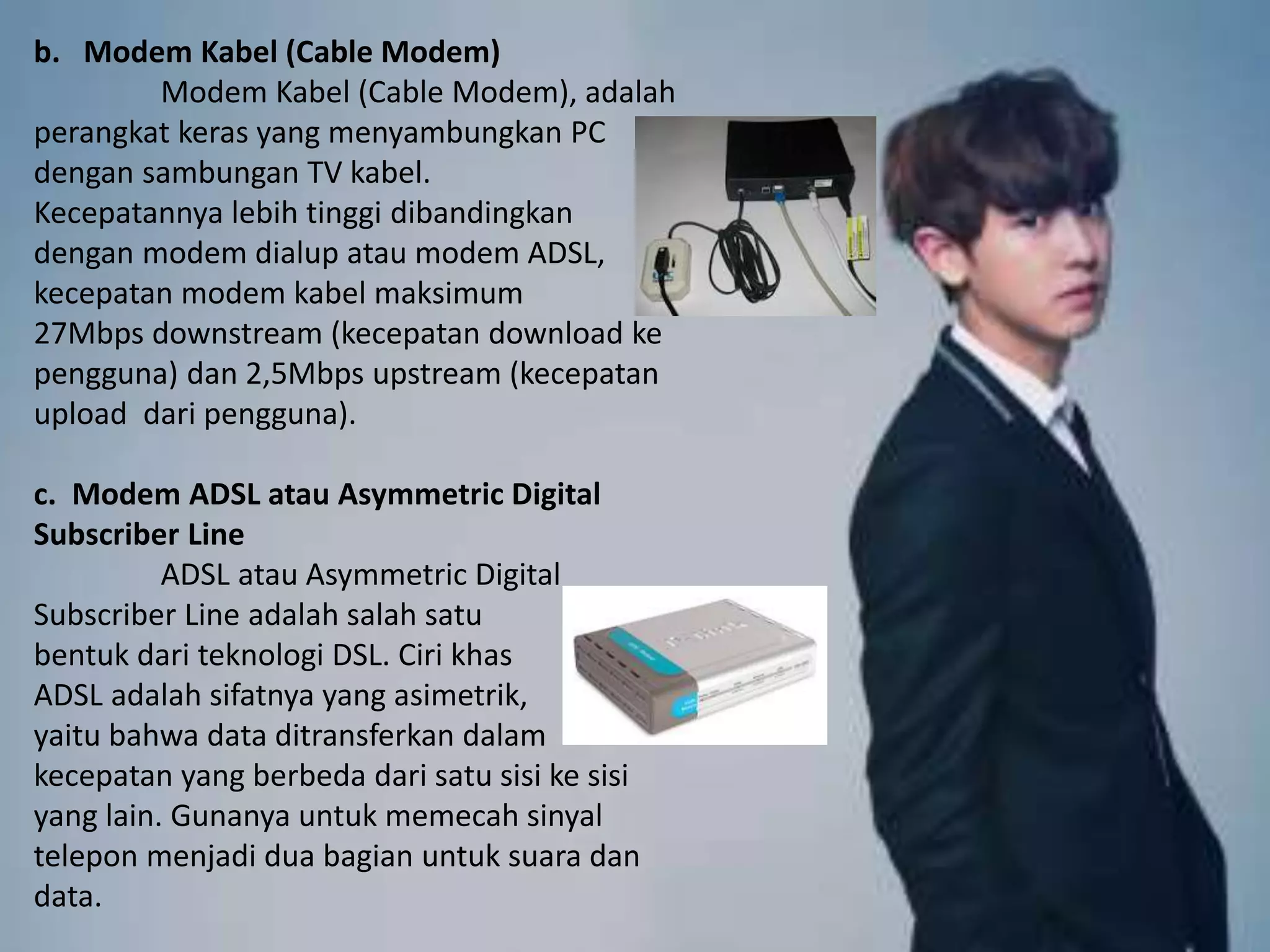

27. b. Modem Kabel (Cable Modem)
Modem Kabel (Cable Modem), adalah
perangkat keras yang menyambungkan PC
dengan sambungan TV kabel.
Kecepatannya lebih tinggi dibandingkan
dengan modem dialup atau modem ADSL,
kecepatan modem kabel maksimum
27Mbps downstream (kecepatan download ke
pengguna) dan 2,5Mbps upstream (kecepatan
upload dari pengguna).
c. Modem ADSL atau Asymmetric Digital
Subscriber Line
ADSL atau Asymmetric Digital
Subscriber Line adalah salah satu
bentuk dari teknologi DSL. Ciri khas
ADSL adalah sifatnya yang asimetrik,
yaitu bahwa data ditransferkan dalam
kecepatan yang berbeda dari satu sisi ke sisi
yang lain. Gunanya untuk memecah sinyal
telepon menjadi dua bagian untuk suara dan
data.

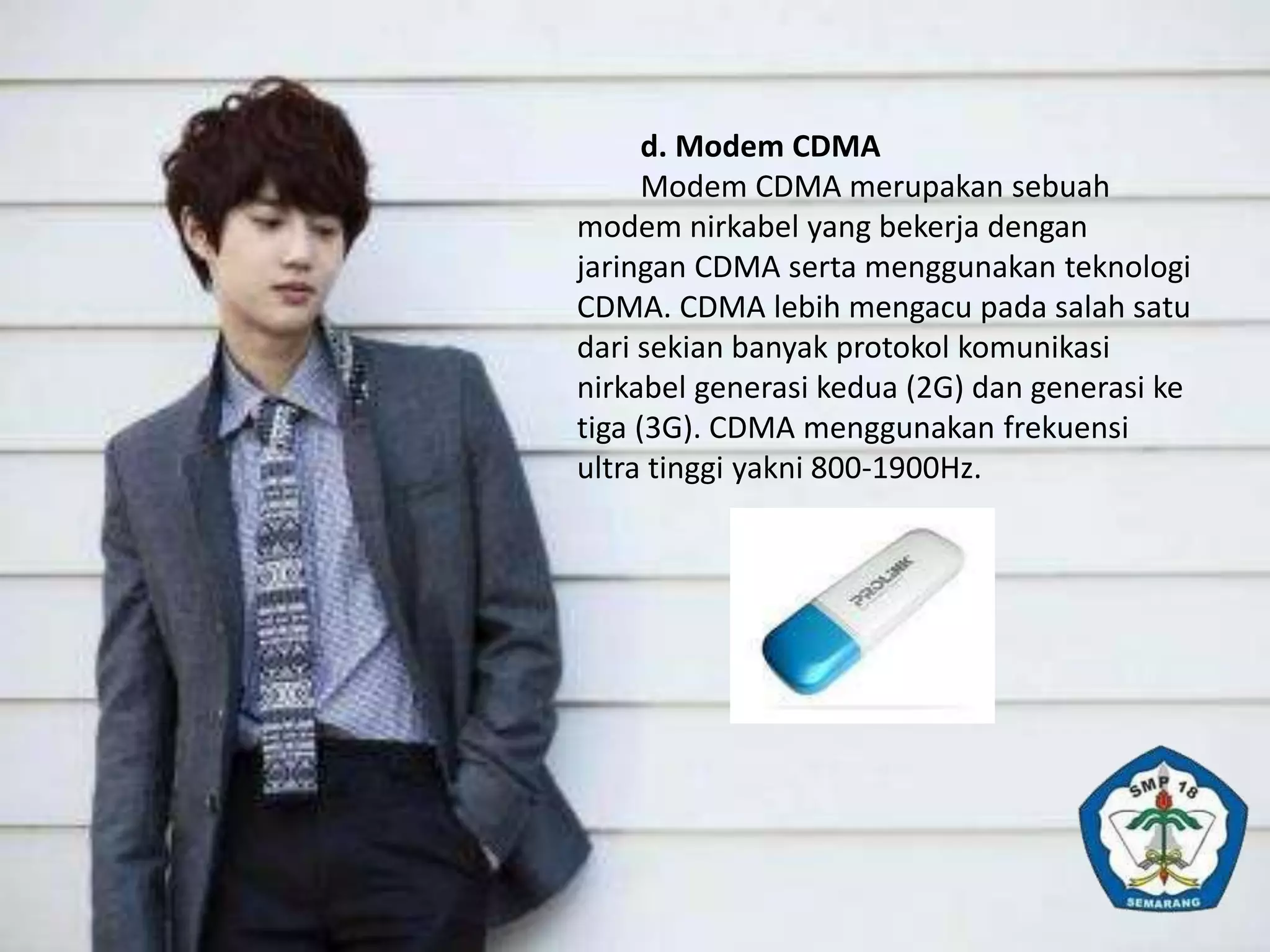

28. d. Modem CDMA
Modem CDMA merupakan sebuah
modem nirkabel yang bekerja dengan
jaringan CDMA serta menggunakan teknologi
CDMA. CDMA lebih mengacu pada salah satu
dari sekian banyak protokol komunikasi
nirkabel generasi kedua (2G) dan generasi ke
tiga (3G). CDMA menggunakan frekuensi
ultra tinggi yakni 800-1900Hz.

29. Jaringan telepon merupakan salah satu prasyarat untuk
terhubung ke internet karena jaringan telepon digunakan untuk
meneruskan sinyal dari modem. Proses pada saat modem terhubung
dengan telepon dan kita memulai hubungan dengan ISP.
Proses tersebut sama dengan proses kita menelpon biasa
tetapi jika ada telepon masuk pada saat kita
menggunakan modem, maka si penelepon akan
mendengar nada sibuk dan tidak dapat menghubung
kita. Karena modem dan telepon sangat berkaitan
erat maka kecepatan modem sangat berpengaruh
terhadap rekening telepon yang harus kita
bayar setiap bulan dengan demikian modem yang cepat
akan lebih hemat uang dari pada modem yang lambat.

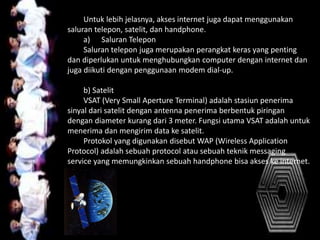

30. Untuk lebih jelasnya, akses internet juga dapat menggunakan
saluran telepon, satelit, dan handphone.
a) Saluran Telepon
Saluran telepon juga merupakan perangkat keras yang penting
dan diperlukan untuk menghubungkan computer dengan internet dan
juga diikuti dengan penggunaan modem dial-up.
b) Satelit
VSAT (Very Small Aperture Terminal) adalah stasiun penerima
sinyal dari satelit dengan antenna penerima berbentuk piringan
dengan diameter kurang dari 3 meter. Fungsi utama VSAT adalah untuk
menerima dan mengirim data ke satelit.
Protokol yang digunakan disebut WAP (Wireless Application
Protocol) adalah sebuah protocol atau sebuah teknik messaging
service yang memungkinkan sebuah handphone bisa akses ke internet.

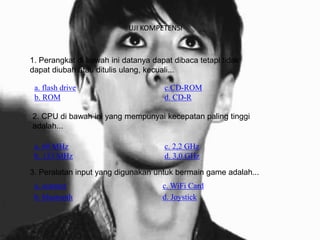

31. UJI KOMPETENSI
a. flash drive c.CD-ROM
b. ROM d. CD-R
1. Perangkat di bawah ini datanya dapat dibaca tetapi tidak
dapat diubah atau ditulis ulang, kecuali...
a. 60 MHz c. 2,2 GHz
b. 133 MHz d. 3,0 GHz
2. CPU di bawah ini yang mempunyai kecepatan paling tinggi
adalah...
a. scanner c. WiFi Card
b. bluetooth d. Joystick
3. Peralatan input yang digunakan untuk bermain game adalah...

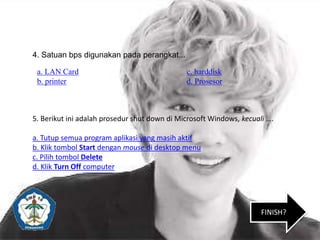

32. a. LAN Card c. harddisk
b. printer d. Prosesor
4. Satuan bps digunakan pada perangkat...
5. Berikut ini adalah prosedur shut down di Microsoft Windows, kecuali ….
a. Tutup semua program aplikasi yang masih aktif
b. Klik tombol Start dengan mouse di desktop menu
c. Pilih tombol Delete
d. Klik Turn Off computer
FINISH?

33. SELAMAT !!

35. BYE BYE !!
