1. M.K JARINGAN KOMPUTER
Dosen Pengajar :
Noldy Sinsu, S.Pd, M.Kom

3. MEDIA JARINGAN

4. Physical Layer
 Merupakan lapisan terbawah dari OSI. Lapisan ini
bertanggung jawab terhadap masalah pemindahan
data dari hardware satu ke hardware lain.
 Lapisan ini mendefinisikan tentang media penghantar,
jenis konektor, serta aturan pensinyalan
 Beberapa Media yang dipakai di jaringan :
 Tembaga
 Coaxial
 Twisted Pair
 Fiber Optik
 Wireless

5. CABLE
• COAXIAL CABLE
• UTP CABLE
• FIBER OPTIC

6. Media Berdasarkan Kecepatan
 10 Mbps (10 Megabit per detik)
 Coaxial
 10Base2
 10Base5
 Twsited Pair
 10BaseT
 100 Mbps
 100BaseTX
 100BaseFX
 1000 Mbps
 1000BaseCX
 1000BaseSX
 1000BaseLX
 1000BaseT

7. CONNECTOR :
 RJ45 Connector /UTP
 SC Connector (Push-pull locking) / Fiber-optic (u/ Perfect
office)
 ST® Connector (Bayonet locking) /Fiber-optic (u / High
perfomance)

8. Coaxial Cable
jenis tipe kabel koaksial yang dipergunakan buat
jaringan komputer, yaitu:
- thick coax (mempunyai diameter lumayan besar)
- thin coax (mempunyai diameter lebih kecil).

9. Coaxial
 Dipakai pada teknologi Bus
 Sudah tidak dipakai lagi
 Ada dua tipe coaxial :
 Thinnet  Max 185 M
 10Base2
 Thicknet  Max 500 M
 10Base5
 Perlu repeater untuk jarak
melebihi batas max kabel
Thicknet Thinnet

10. 10
Coaxial
 Thick Coaxial
 Diameter rata-rata 12 mm
 Disebut standart ethernet/thick ethernet/yellow
cable
 Thin Coaxial
 Diameter rata-rata 5 mm warna hitam
 Banyak dipergunakan di kalangan radio
amatir, terutama untuk transciever yang tidak
memerlukan output daya yang besar.
 Setiap perangkat dihubungkan dengan BNC
(Bayonet-Neill-aConcelmn) T Connector.
 Disebut Thin ethernet/Thin Net.

11. 11
Thick Coaxial
Spesifikasi jaringan :
 Setiap ujung harus diterminasi dengan terminator 50 Ohm
1 watt.
 Maksimum 3 segment dengan peralatan terhubung atau
berupa populated segments.
 Setiap kartu jaringan mempunyai pemancar tambahan.
 Setiap segment maksimum berisi 100 perangkat jaringan,
termasuk repeaters.
 Max panjang kabel per segment adalah 1640 feet (± 500
meter)
 Max jarak antar segment adalah 4920 feet (± 1500 meter)
 Setiap segment harus diberi ground.
 Jarak Max antara tap atau pencabangan dari kabel
utama ke perangkat adalah 16 feet (± 5 meter)
 Jarak Min antar tap adalah 8 feet (± 2,5 meter)

12. 12
Thin Coaxial
 Setiap ujung diberi terminator 50 Ohm.
 Maksimum 3 segment terhubung satu sama lain
(populated segments).
 Kartu jaringan cukup menggunakan transciever
yang onboard, tidak perlu tambahan transciever,
kecuali untuk repeater.
 Setiap segment maksimum berisi 30 perangkat
jaringan.
 Max panjang kabel adalah 606.8 feet (± 185 meter)
 Max panjang kabel antar segment adalah 1818
feet (± 555 meter)
 Setiap segment harus diberi ground.
 Panjang min antar T Connection adalah 1,5 feet (±
0,5 meter)

13. UTP
CABLE

14. Kabel UTP
 10 Mbps (10 Megabit per detik)
 10BaseT
 100 Mbps
 100BaseTX
 1000 Mbps
 1000BaseT
CABLE

15. Structured Cabling
Infrastructure
Mounted and permanent
Allows patching
Comfort that infrastructure
is OK
Components:
Information Outlet with Face
Plate
Patch Panel
UTP Cable
Patch Cord
CABLE

16. Patch Panel
Termination
punchdown in back
Patch cord plugin in
front
CABLE

17. Patch Cord & UTP Connectors
CABLE

18. Cutting, Striping & Crimping Tools
Make your own patch cords
Cuts and strips pairs
RJ45 end crimped onto ends
of wire
CABLE

19. Making Cables
CABLE

20. LAN Tester

21. Twisted Pair
Cable
Ada dua jenis pemasangan kabel UTP yang umum
digunakan pada jaringan lokal, ditambah satu jenis
pemasangan khusus untuk cisco router, yakni:
- Straight Through Cable
- Cross Over Cable dan
- Roll Over Cable

22. Cara pemasangan Kabel UTP model Straight
Through

23. Penggunaan Kabel Straight Through
PC  Hub
PC  Switch
Hub  Hub
Switch  Router

24. Cross Over Cable
Digunakan untuk komunikasi antar komputer (langsung
tanpa HUB)

25. Penggunaan Kabel Cross Over
PC  PC
Switch  Swicth
Switch  Hub

26. Kabel UTP Model Roll Over
Router
Pin name
Router
Pin
Direction
Workstation
Pin
Workstation
Pin name
White-Orange 1 8 Brown
Orange 2 7 White-Brown
White-Green 3 6 Green
Blue 4 5 White-Blue
White-Blue 5 4 Blue
Green 6 3 White-Green
White-Brown 7 2 Orange
Brown 8 1 White-Orange

27. Penggunaan Roll Over Cable

28. Penggunaan kabel

29. UTP Cable Construction
Pemasangan Kabel UTP yang Baik
Pemasangan Kabel UTP yang buruk

30. Shielded Twisted Pair (STP)
Physical Media

31. Fiber Optic Cable

32. Fiber Optic
 Menggunakan infra merah
atau laser untuk
mengirimkan data
 Terdiri dari dua kabel :
 Transmit Data
 Receive Data
 Menyediakan komunikasi
full duplex

33. Kemampuan Kabel Serat Optik (FO)
Fiber optik menunjukkan kualitas tinggi untuk berbagai macam
aplikasi sebab
 Dapat mentransmisi bit rate yg tinggi,
 Tidak sensitif pada gangguan elektromagnetik
 Memiliki Bit Error Rate (kesalahan) kecil
 Reliabilitas lebih baik dari kabel koaksial

34. Fiber-Optic Cable
Contains one or several
glass fibers at its core
Surrounding the fibers is
a layer called cladding
Physical Media

35. Fiber Optic Cable
FO Cable may have 1
to over 1000 fibers
Physical Media

36. Fiber Optic Installation – Outside Plant
Cabling

37. Network Interface Card (Network Adapter)

38. FUNGSI NIC
 Interface Komputer dengan Medium transmisi
 Encoding/Decoding
 Pengendalian jaringan (Medium Access Control)

39. Strategi pemilihan NIC:
ada beberapa tipe / jenis NIC Ethernet
yaitu berdasar :
 Jenis Slot - sistem bus komputer (AT bus, ISA
bus, EISA bus, PCI bus, maupun PCMCIA untuk
komputer Lap-top/Note book)
 Jenis konektor (BNC, RJ45, atau AUI
(Attacement Unit Interface connector)
 Jenis teknologi untuk melakukan konfigurasi
(jumper, jumperless, atau P&P (plug and Play)

40. HUB dan SWITCH (Konsentrator)
Ciri-ciri yang dimiliki Konsentrator adalah :
o Biasanya terdiri dari 8, 12, atau 24 port RJ-45
o Digunakan pada topologi Bintang/Star
o Biasanya di jual dengan aplikasi khusus yaitu aplikasi
yang mengatur manajemen port tersebut.

41. 41
Hub & Switch
 Hub & Switch biasanya disebut konsentrator.
 Sebuah konsentrator adalah sebuah perangkat yang
menyatukan kabel-kabel network dari setiap
workstation, server atau perangkat lain.
 Dalam topologi star, kabel UTP datang dari sebuah
workstation masuk ke dalam hub atau switch.
 Menggunakan konektor RJ-45
 Beberapa jenis hub dapat dipasang bertingkat
(stackable) hingga 4 susun, dan biasanya memiliki
lubang sebanyak 4, 8, 16 dan 24 bh.
 Switch merupakan konsentrator yang memiliki
kemampuan manajemen trafic data lebih baik dari
pada Hub.
 Jenis Switch manageable, selain dapat mengatur
traffic data juga dapat diberi IP address.

42. 05. ROUTER
Cisco Router persfektif dari belakang

43. 43
Router
 Router mampu mengirimkan data/ informasi dari
satu jaringan ke jaringan lain yang berbeda.
 Router hampir sama seperti bridge, tapi tidak
sepintar dan fleksibel bridge.
 Router akan mencari jalur terbaik untuk
mengirimkan sebuah pesan yang berdasarkan
atas alamat tujuan dan alamat asal.
 Router mengetahui alamat masing-masing
komputer di lingkungan jaringan lokal, alamat
bridges dan router lainnya.
 Router dapat mengetahui keseluruhan jaringan
dengan melihat sisi mana yang paling sibuk dan
bisa menarik data dari sisi yang sibuk sampai sisi
tersebut bersih.

44. REPEATER
Fungsi utama repeater yaitu untuk memperkuat sinyal
dengan cara menerima sinyal dari suatu segmen kabel
LAN lalu memancarkan kembali dengan kekuatan yang
sama dengan sinyal asli pada segmen kabel yang lain.
Dengan cara ini jarak antara kabel dapat diperjauh.

45. 45
Bridge
 Bridge dapat menghubungkan jaringan yang
menggunakan metode transmisi yang berbeda.
 Bridge mampu memisahkan sebagaian dari
trafic karena mengimplementasikan mekanisme
frame filtering.
 Mekanisme ini umumnya sebagai store and
forward.
 Bridge dapat digunakan untuk mengkoneksikan
network yang menggunakan tipe kabel yang
berbeda ataupun topologi yang berbeda pula.
 Bridge dapat mengetahui alamat masing-
masing komputer di masing-masing sisi jaringan.

46. WIRELESS

47. Wireless Media
Indoor : 10 – 50m : BlueTooth, WLAN
Short range Outdoor : 50 – 200m: WLAN
Mid Range Outdoor : 200m – 5 Km : GSM, CDMA,
WLAN Point-to-Point, Wi-Max
Long Range Outdoor : 5 Km – 100 Km : Microwave
Point-to-Point
Long Distance Communication : Across Continents :
Satellite Communication
Physical Media

48. Frequency Bands
Physical Media
Band Range Propagation Application
VLF 3–30 KHz Ground Long-range radio navigation
LF 30–300 KHz Ground
Radio beacons and
navigational locators
MF 300 KHz–3 MHz Sky AM radio
HF 3–30 MHz Sky
Citizens band (CB),
ship/aircraft communication
VHF 30–300 MHz
Sky and
line-of-sight
VHF TV,
FM radio
UHF 300 MHz–3 GHz Line-of-sight
UHF TV, cellular phones,
paging, satellite
SHF 3–30 GHz Line-of-sight Satellite communication
EHF 30–300 GHz Line-of-sight Long-range radio navigation

49. Wireless LAN
Physical Media
Internet
Router
Switch
Access Point
Access Point
PC
PC

50. Terrestrial Microwave
Microwaves do not
follow the curvature of
earth
Line-of-Sight
transmission
Height allows the signal
to travel farther
Two frequencies for
two way
communication
Repeater is used to
increase the distance
Hop-by-Hop
Physical Media

51. Satellite Communication
Physical Media

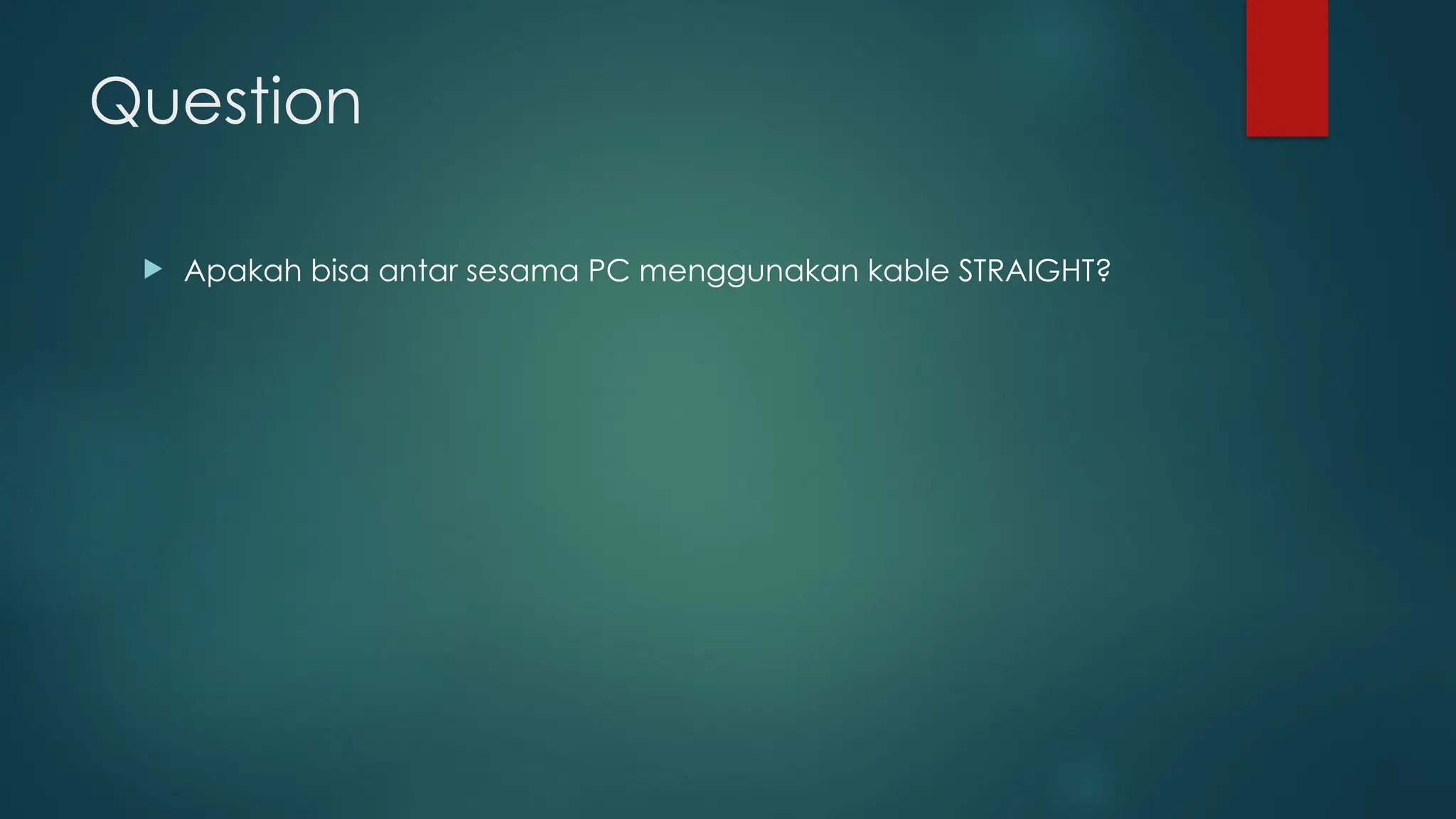

52. Question
 Apakah bisa antar sesama PC menggunakan kable STRAIGHT?
