ZAINUL ARIFIN, S. Kom
BAHAN DAN ALAT
KABEL
UTP (Unshielded Twisted Pair) adalah suatu jenis kabel yang dapat
dipakai untuk membuat jaringan komputer, berupa kabel yang
di bagian dalamnya berisikan 4 pasang kabel. Kabel Twisted Pair
Cable ini terbagi kedalam 2 jenis diantaranya, Shielded dan
Unshielded.
Shielded adalah jenis dari kabel UTP yang memiliki selubung
pembungkus, sedangkan unshielded adalah jenis yang tidak
mempunyai selubung pembungkus. Untuk koneksinya kabel jenis ini
memakai konektor RJ-45 atau RJ-11.
Fungsi kabel UTP yaitu dapat digunakan sebagai kabel untuk
jaringan Local Area Network (LAN) pada sistem network/jaringan
komputer, dan umumnya kabel UTP memiliki impedansi kurang
lebih 100 ohm, dan juga dibagi menjadi kedalam beberapa kategori
berdasarkan kemampuannya sebagai penghantar data.
BAHAN DAN ALAT

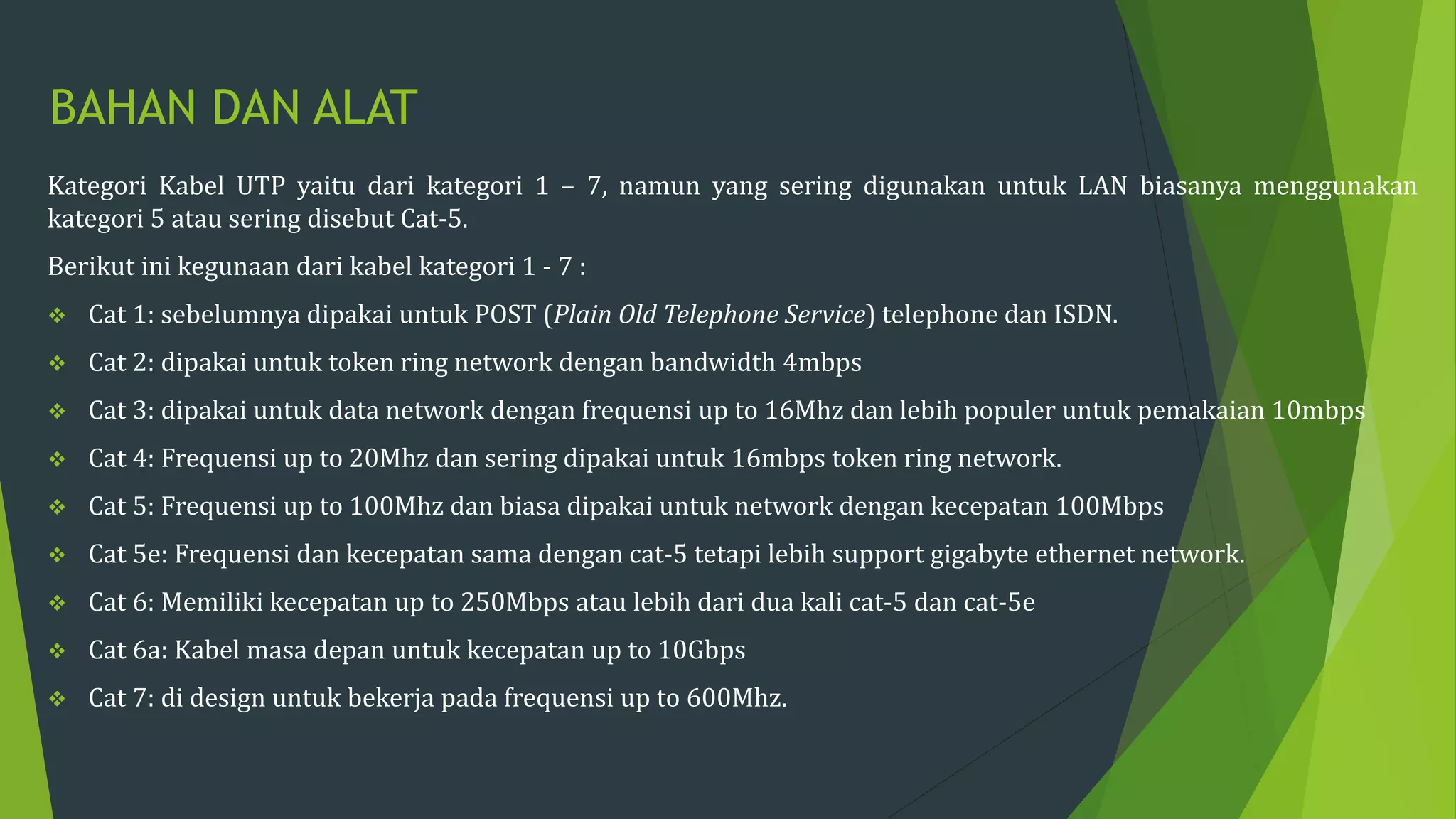

Kategori Kabel UTP yaitu dari kategori 1 – 7, namun yang sering digunakan untuk LAN biasanya menggunakan
kategori 5 atau sering disebut Cat-5.
Berikut ini kegunaan dari kabel kategori 1 - 7 :
 Cat 1: sebelumnya dipakai untuk POST (Plain Old Telephone Service) telephone dan ISDN.
 Cat 2: dipakai untuk token ring network dengan bandwidth 4mbps
 Cat 3: dipakai untuk data network dengan frequensi up to 16Mhz dan lebih populer untuk pemakaian 10mbps
 Cat 4: Frequensi up to 20Mhz dan sering dipakai untuk 16mbps token ring network.
 Cat 5: Frequensi up to 100Mhz dan biasa dipakai untuk network dengan kecepatan 100Mbps
 Cat 5e: Frequensi dan kecepatan sama dengan cat-5 tetapi lebih support gigabyte ethernet network.
 Cat 6: Memiliki kecepatan up to 250Mbps atau lebih dari dua kali cat-5 dan cat-5e
 Cat 6a: Kabel masa depan untuk kecepatan up to 10Gbps
 Cat 7: di design untuk bekerja pada frequensi up to 600Mhz.
BAHAN DAN ALAT

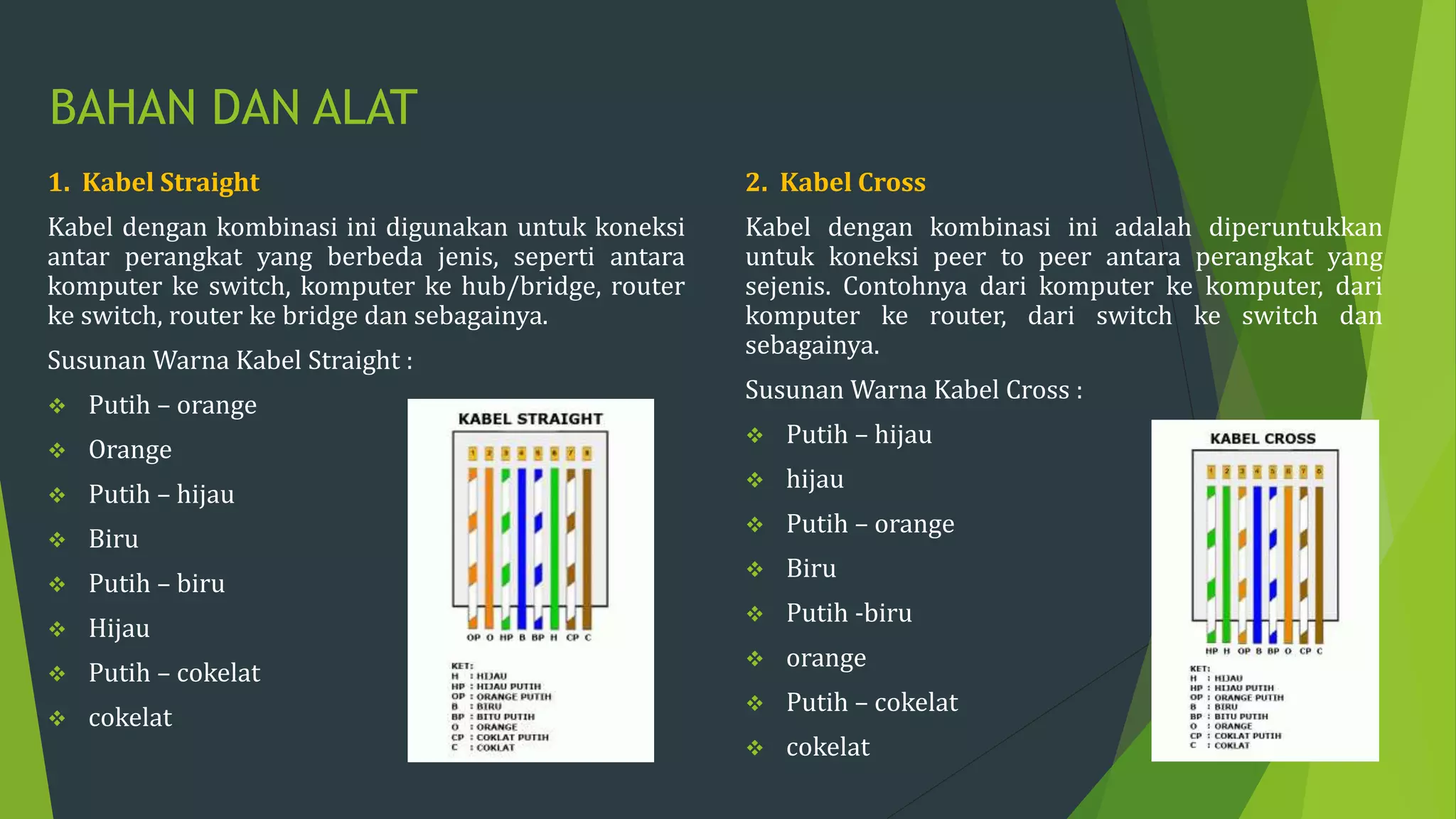

1. Kabel Straight
Kabel dengan kombinasi ini digunakan untuk koneksi
antar perangkat yang berbeda jenis, seperti antara
komputer ke switch, komputer ke hub/bridge, router
ke switch, router ke bridge dan sebagainya.
Susunan Warna Kabel Straight :
 Putih – orange
 Orange
 Putih – hijau
 Biru
 Putih – biru
 Hijau
 Putih – cokelat
 cokelat
2. Kabel Cross
Kabel dengan kombinasi ini adalah diperuntukkan
untuk koneksi peer to peer antara perangkat yang
sejenis. Contohnya dari komputer ke komputer, dari
komputer ke router, dari switch ke switch dan
sebagainya.
Susunan Warna Kabel Cross :
 Putih – hijau
 hijau
 Putih – orange
 Biru
 Putih -biru
 orange
 Putih – cokelat
 cokelat
BAHAN DAN ALAT
RG 45 (Register Jack 45)
 RG45 adalah konektor kabel Ethernet yang biasa digunakan dalam
topologi jaringan komputer LAN maupun jaringan komputer tipe
lainnya.
 Singkatan dari RJ (Register Jack) adalah standard peralatan pada
jaringan yang mengatur tentang pemasangan kepala konektor dan
urutan kabel, yang digunakan untuk menghubungkan 2 atau lebih
peralatan telekomunikasi (Telephone Jack) ataupun peralatan jaringan
(Computer Networking).
 RJ pertama kali diperkenalkan oleh Bell Sistem pada 1970-an. Adapun
standard yang ada diantaranya RJ11, RJ14, RJ21, RJ25, RJ45, RJ48 dll.
RJ memiliki banyak type, tetapi yang sering digunakan adalah RJ11
dan RJ45.
BAHAN DAN ALAT

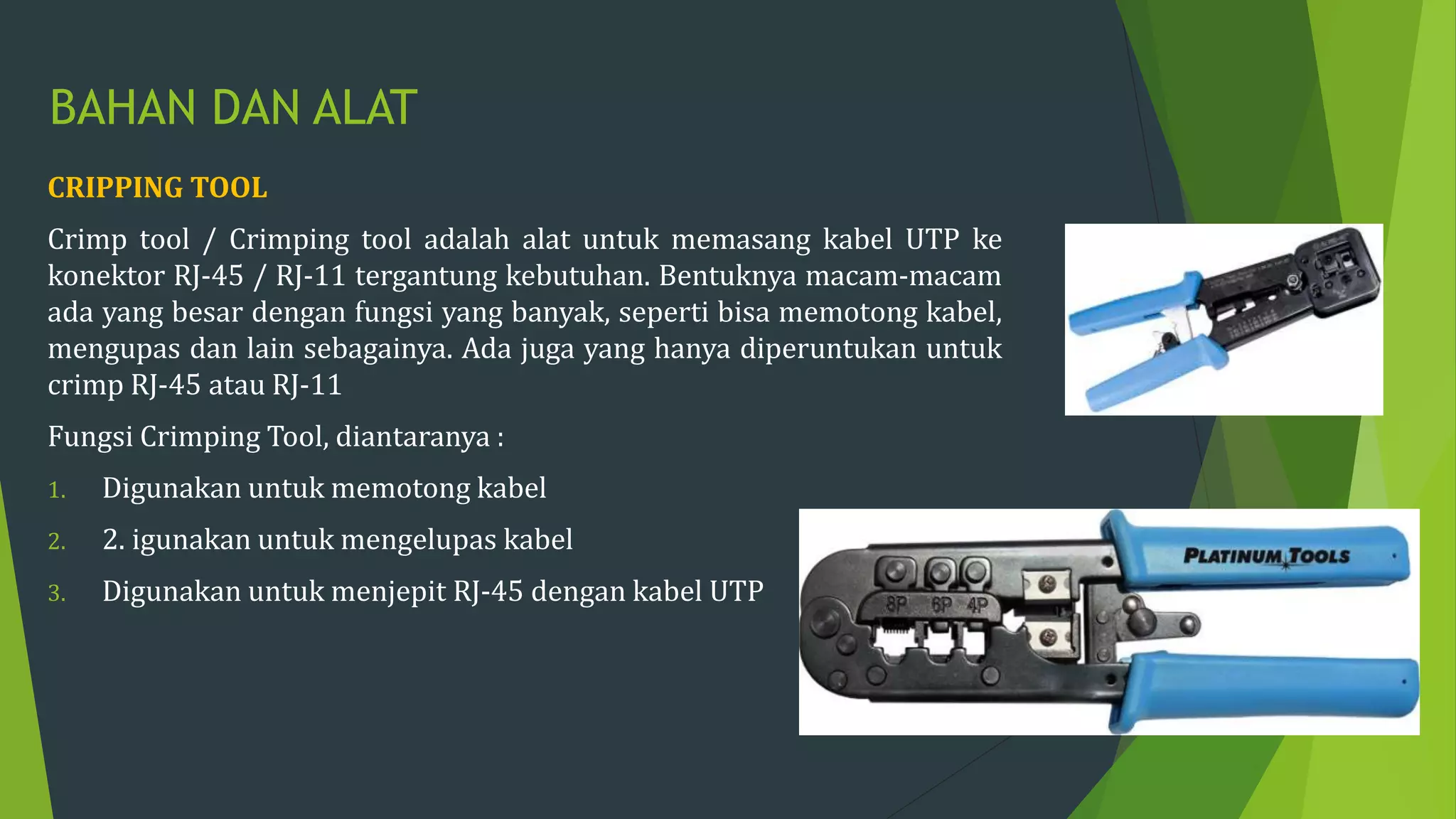

CRIPPING TOOL
Crimp tool / Crimping tool adalah alat untuk memasang kabel UTP ke
konektor RJ-45 / RJ-11 tergantung kebutuhan. Bentuknya macam-macam
ada yang besar dengan fungsi yang banyak, seperti bisa memotong kabel,
mengupas dan lain sebagainya. Ada juga yang hanya diperuntukan untuk
crimp RJ-45 atau RJ-11
Fungsi Crimping Tool, diantaranya :
1. Digunakan untuk memotong kabel
2. 2. igunakan untuk mengelupas kabel
3. Digunakan untuk menjepit RJ-45 dengan kabel UTP
BAHAN DAN ALAT
NETWORK CABLE TESTER
Fungsi LAN tester adalah sebuah alat yang digunakan untuk pengecekan
kabel UTP yang telah terpasang RJ-45 atau RJ-11 sebelum dipasang ke
LAN Card, Pada LAN tester terdapat led indikator yang fungsinya
mengecek kebenaran pada kabel yang sedang kita cek.
Cara Menggunakan LAN tester :
 Dengan masukkan Kabel UTP ke slot nya. Jika tersambung ke swicth,
maka akan ada gambar kabel yang telah tersambung ke swicth.
 Dengan mendekatkan tone network ke kabel atau port lan. Cara nya
yaitu “Fluke Network” dimasukkan kabel LAN lalu dekatkan Tone
network ke port lan di swicth, sampai terdeteksi bunyi.
BAHAN DAN ALAT
SWITCH
Switch adalah perangkat jaringan komputer yang berfungsi sebagai
konektor / penghubung . Dilihat dari fungsinya , terlihat mirip dengan Hub .
Perbedaan kedua alat ini adalah soal besaran luas jaringan yang dapat
dikerjakan dan besaran kecepatan transfer data . Switch memiliki cakupan
luas jaringan yang lebih besar dari Hub , dan Switch juga memiliki
kecepatan yang lebih tinggi dibanding dengan Hub .
HUB
Hub adalah bentuk sederhana dari Switch . Hub digunakan untuk jaringan
sederhana . Cara kerja Hub adalah menyalin paket data dari sumber yang
terkoneksi pada suatu port dan mentransferkannya ke seluruh port yang
tersambung pada Hub . Saat ini Hub sudah mulai ditinggalkan karena
berbagai kelemahan seperti jangkauan , kecepatan transfer data , dan
resiko loss data , yang membuat Switch lebih diminati
BAHAN DAN ALAT
ROUTERS
Router juga merupakan penghubung dalam jaringan komputer . Sama
seperti Hub dan Switch , Router juga berfungsi sebagai alat untuk
mentransfer paket data dari satu port ke port yang lain . Perbedaannya
adalah , Switch dan Hub cenderung digunakan sebagai penghubung dalam
jaringan lokal / LAN ( Local Area Network ) , sementara Router dibuat
sebagai alat perluasan dari jaringan LAN ke jaringan WAN dan MAN .
Router digunakan dalam jaringan berbasis teknologi protokol TCP/IP .
Router jenis ini disebut IP Router . Router digunakan untuk memperluas
jaringan data yang kecil ke jaringan yang luas . Contohnya dari jaringan LAN
, oleh Router diperluas menjadi jaringan berbasis Internet .
VIDEO PEMASANGAN KABEL UTP KE RG45

Instalasi kabel UTP untuk jaringan komputer
