Uploaded byYung Jui Chen 陳泳睿
Ipc簡介
IPC (Institute of Printed Circuits) 是一家全球性的非盈利电子行业协会，自1957年成立以来致力于为电子行业提供标准、培训和认证服务。该协会推动了全球电子制造服务和市场的发展，其标准被广泛应用于印刷电路板和电子组装行业，同时也被多个行业及政府机构采纳。通过应用IPC标准，可以显著提高生产效率、产品质量和与供应链的沟通。
![電路學 - [第二章] 電路分析方法](https://cdn.slidesharecdn.com/ss_thumbnails/circuitch2-150613063007-lva1-app6891-thumbnail.jpg?width=640&height=640&fit=bounds)
![電路學 - [第一章] 電路元件與基本定律](https://cdn.slidesharecdn.com/ss_thumbnails/circuitch1-150613063006-lva1-app6892-thumbnail.jpg?width=640&height=640&fit=bounds)
Ipc簡介

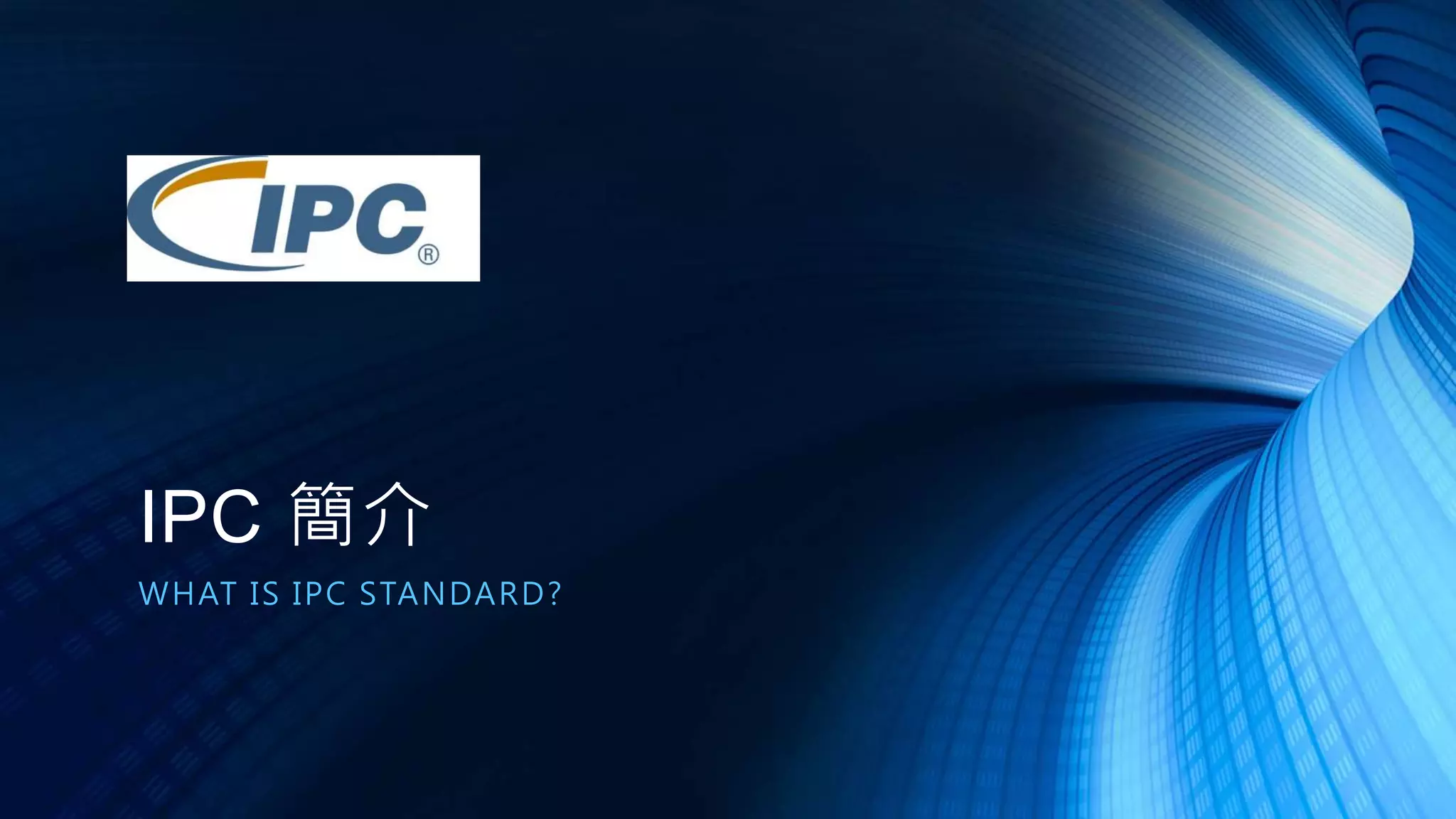

- 1. IPC 簡介 WHAT ISIPC STANDARD?

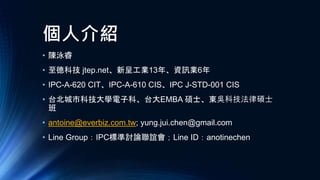

- 2. 個人介紹 • 陳泳睿 • 至德科技jtep.net、新呈工業13年、資訊業6年 • IPC-A-620 CIT、IPC-A-610 CIS、IPC J-STD-001 CIS • 台北城市科技大學電子科、台大EMBA 碩士、東吳科技法律碩士 班 • antoine@everbiz.com.tw; yung.jui.chen@gmail.com • Line Group：IPC標準討論聯誼會；Line ID：anotinechen

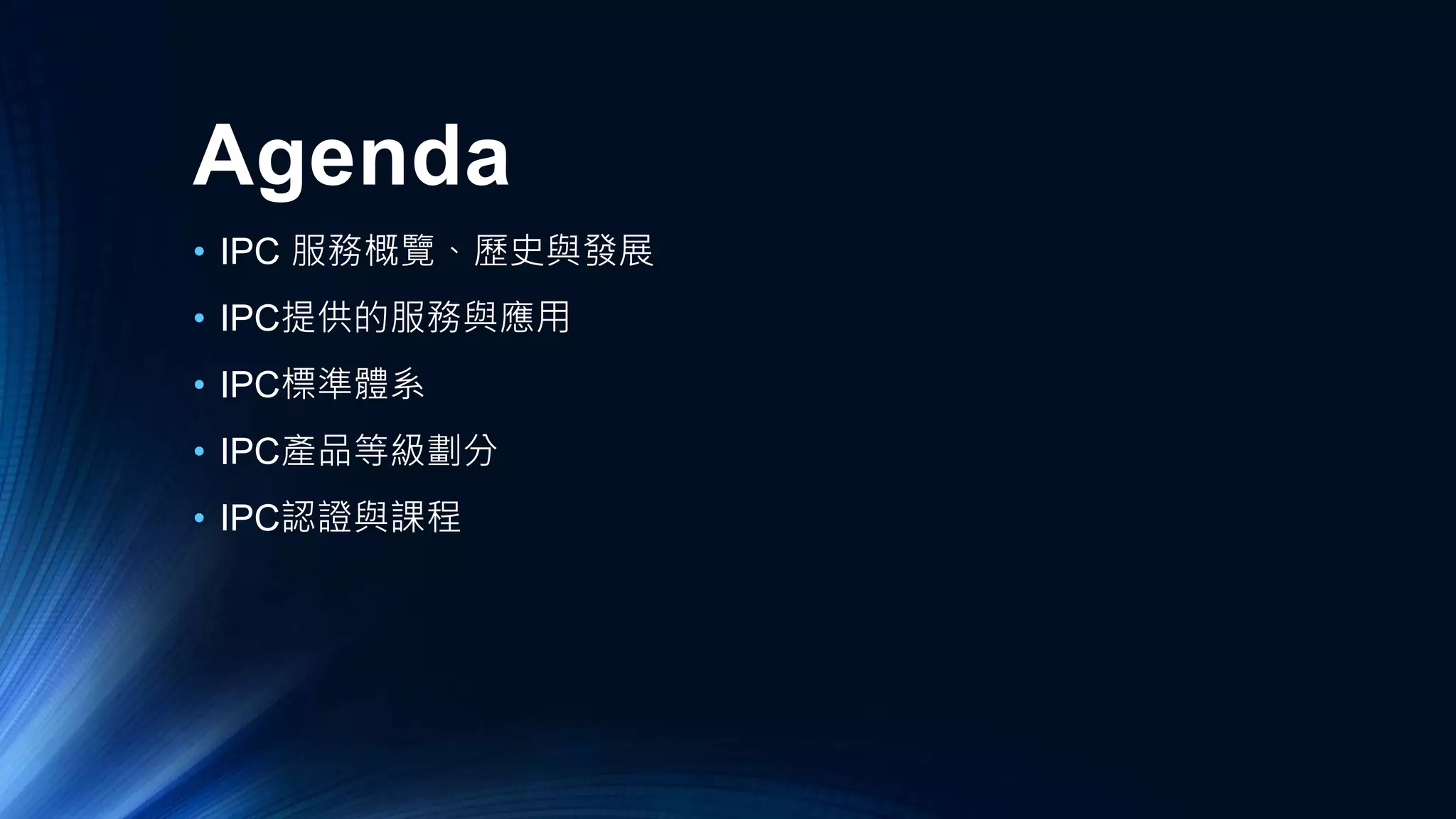

- 3. Agenda • IPC 服務概覽、歷史與發展 •IPC提供的服務與應用 • IPC標準體系 • IPC產品等級劃分 • IPC認證與課程

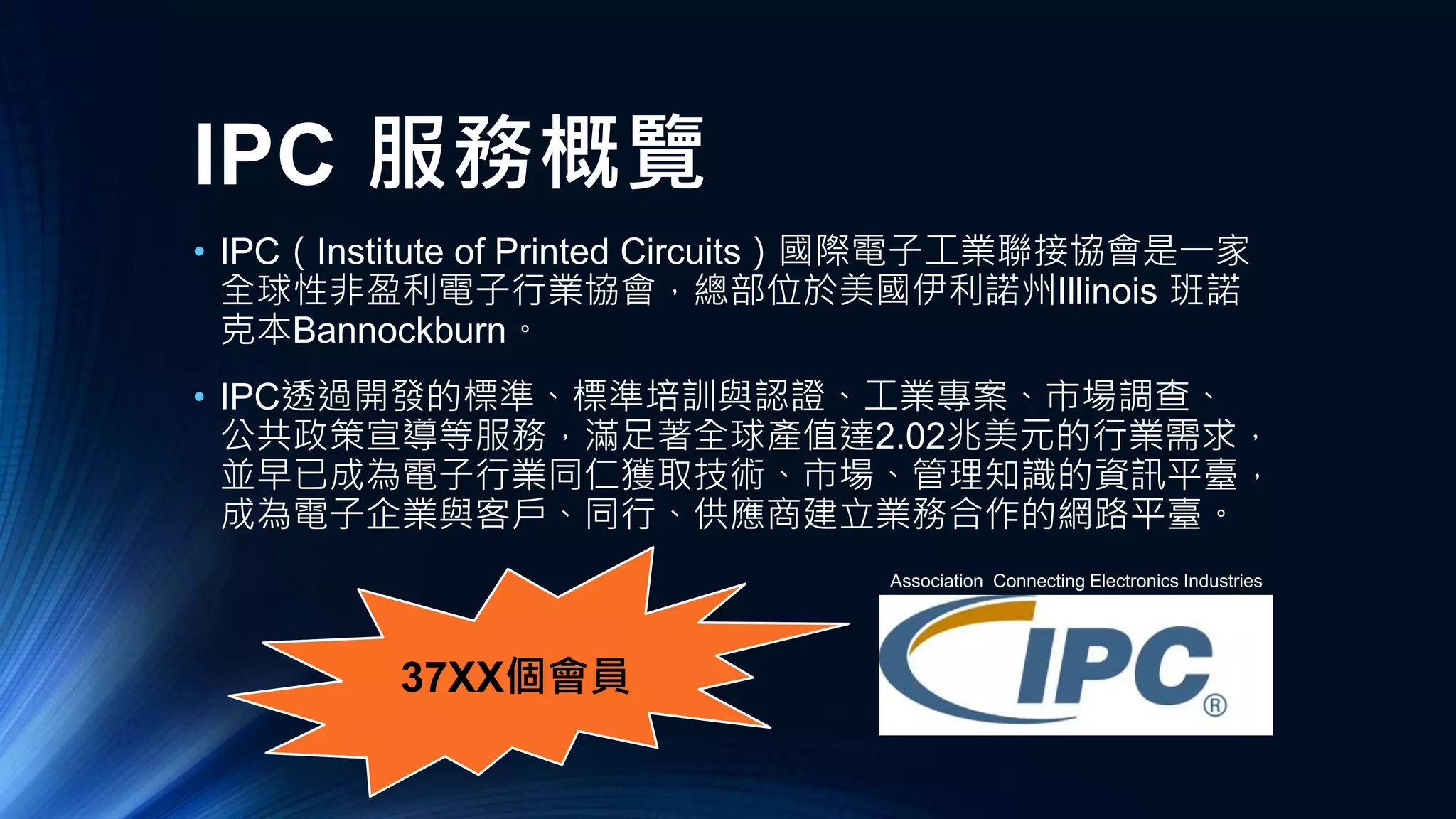

- 4. 37XX個會員 IPC 服務概覽 • IPC（Instituteof Printed Circuits）國際電子工業聯接協會是一家 全球性非盈利電子行業協會，總部位於美國伊利諾州Illinois 班諾 克本Bannockburn。 • IPC透過開發的標準、標準培訓與認證、工業專案、市場調查、 公共政策宣導等服務，滿足著全球產值達2.02兆美元的行業需求， 並早已成為電子行業同仁獲取技術、市場、管理知識的資訊平臺， 成為電子企業與客戶、同行、供應商建立業務合作的網路平臺。 Association Connecting Electronics Industries

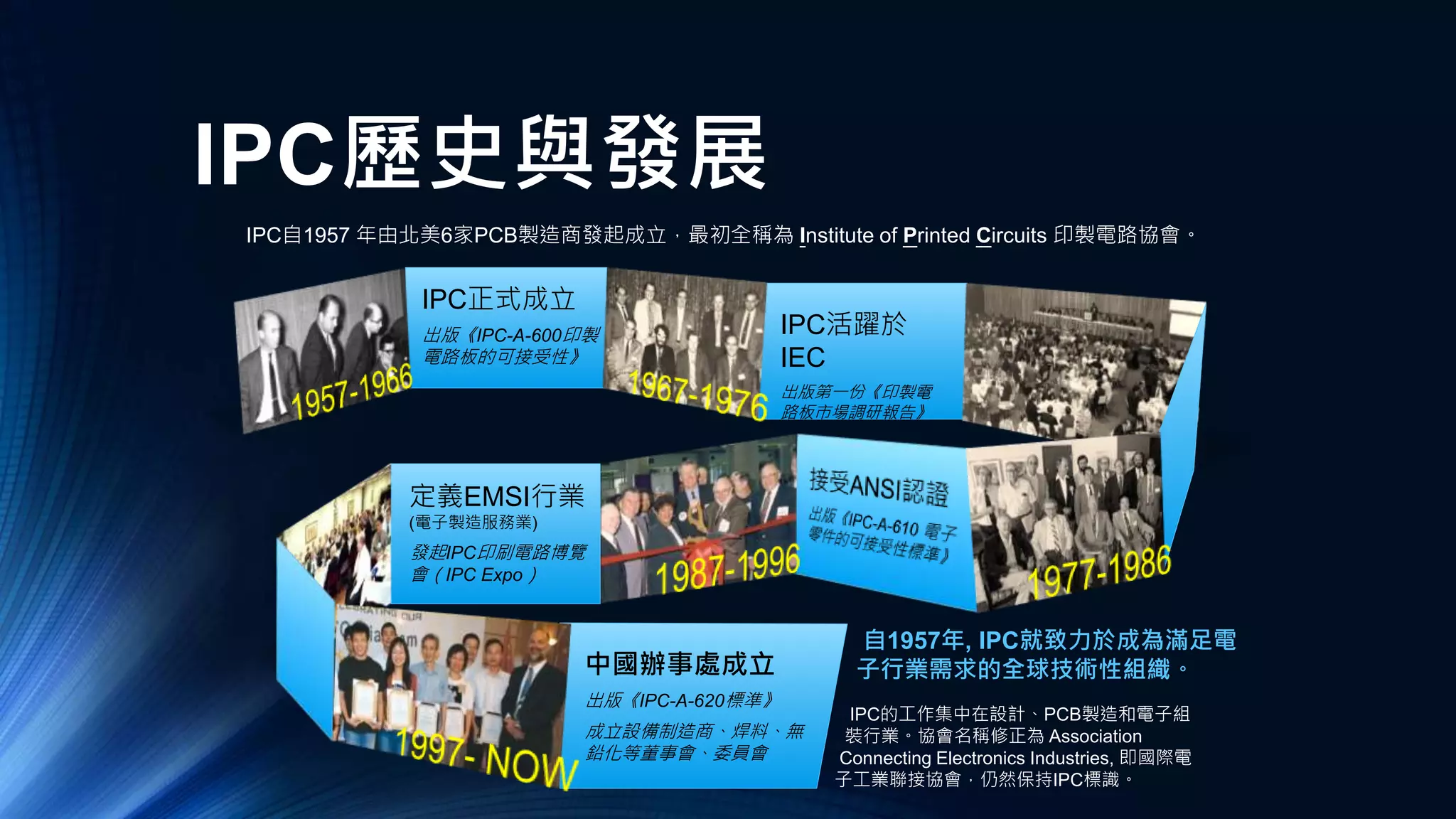

- 5. IPC歷史與發展 IPC自1957 年由北美6家PCB製造商發起成立，最初全稱為 Instituteof Printed Circuits 印製電路協會。 IPC活躍於 IEC 出版第一份《印製電 路板市場調研報告》 IPC正式成立 出版《IPC-A-600印製 電路板的可接受性》 定義EMSI行業 (電子製造服務業) 發起IPC印刷電路博覽 會（IPC Expo） 中國辦事處成立 出版《IPC-A-620標準》 成立設備制造商、焊料、無 鉛化等董事會、委員會 自1957年, IPC就致力於成為滿足電 子行業需求的全球技術性組織。 IPC的工作集中在設計、PCB製造和電子組 裝行業。協會名稱修正為 Association Connecting Electronics Industries, 即國際電 子工業聯接協會，仍然保持IPC標識。

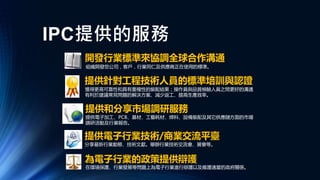

- 6.
- 7.
- 8.
- 9. IPC標準體系樹 線纜及線束零件的要求與驗收 IPC-A-620 電子零件的可接受性 IPC-A-610 焊接的電氣和電子零件要求 J-STD-001 印製板的驗收條件 IPC-A-600 印製板的規範和技術指標 IPC-6011, 6012, 6013,6017 印製板基材 IPC-4101, 4104, 4202, 4203, 4204 設計和焊盤 IPC-2220 系列 +7351 資料傳輸和電子產品檔管理 IPC-2581系列, IPC2610系列 標記和標籤 J-STD-609 銅箔 IPC-4562 阻焊膜 IPC-SM-840 組裝材料 J-STD-004 J-STD-005 IPC-HDBK-005 J-STD-006 IPC-SM-817 IPC-CC-830 HDBK-830 返工返修 IPC-7711/21 可焊性 J-STD-002 J-STD-003 範本設計指南 IPC-7525 材料聲明 IPC-1751 IPC-1752 電氣測試 IPC-9252 表明處理 IPC-4552 IPC-4553 IPC-4554 測試方法 IPC-TM650 IPC-9691 高速/高頻 IPC-2141 IPC-2251 BGACSPHDI 倒裝晶片 J-STD-030 IPC-7094 IPC-7095 元器件 J-STD-020 J-STD-033 J-STD-075 Design PCB PCBA
- 10.
- 11. 內部品質管制 J-STD-001 焊接的電氣和電子零件要求 IPC-A-610 電子零件可接受性 印製板的驗收條件 IPC-A-600 IPC-A-620線纜及線束零件的要求與驗收 IPC-7711/21 返工返修 組裝材料 J-STD-004 J-STD-005 IPC-HDBK-005 J-STD-006 IPC-SM-817 IPC-CC-830 HDBK-830 …… 高速/高頻 IPC-2141 IPC-2251 設計和焊盤 IPC-2220 系列 +7351 資料傳輸和電子產品 檔管理 IPC-2581系列, IPC2610系列 印製板的驗收條件 IPC-A-600 …… 研發 工藝 製造 質檢 Design PCB PCBA

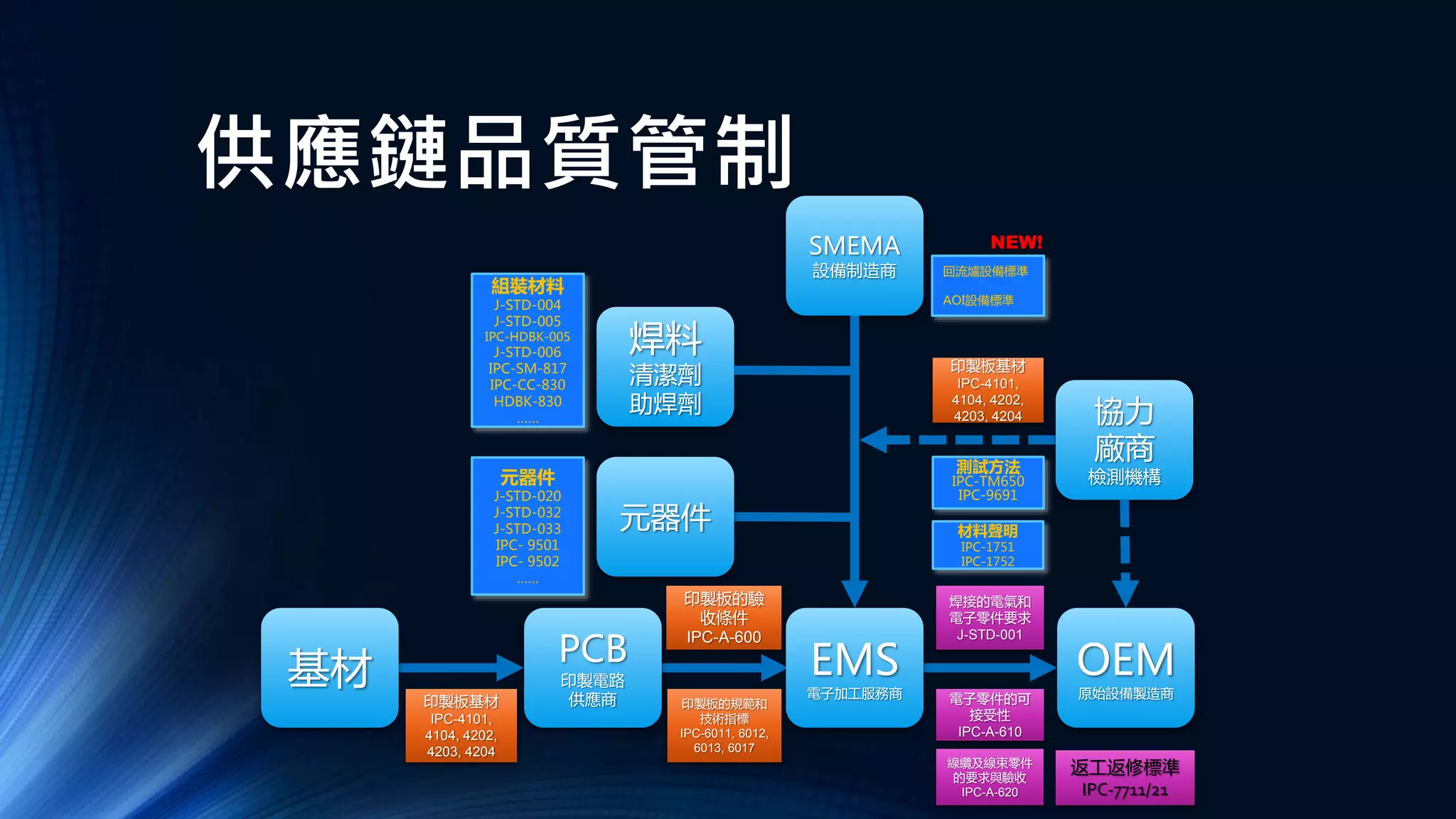

- 12. 供應鏈品質管制 印製板基材 IPC-4101, 4104, 4202, 4203, 4204 印製板的驗 收條件 IPC-A-600 印製板的規範和 技術指標 IPC-6011,6012, 6013, 6017 焊接的電氣和 電子零件要求 J-STD-001 回流爐設備標準 AOI設備標準 NEW! 電子零件的可 接受性 IPC-A-610 線纜及線束零件 的要求與驗收 IPC-A-620 返工返修標準 IPC-7711/21 印製板基材 IPC-4101, 4104, 4202, 4203, 4204 組裝材料 J-STD-004 J-STD-005 IPC-HDBK-005 J-STD-006 IPC-SM-817 IPC-CC-830 HDBK-830 …… 元器件 J-STD-020 J-STD-032 J-STD-033 IPC- 9501 IPC- 9502 …… 測試方法 IPC-TM650 IPC-9691 材料聲明 IPC-1751 IPC-1752 基材 PCB 印製電路 供應商 EMS 電子加工服務商 OEM 原始設備製造商 元器件 焊料 清潔劑 助焊劑 SMEMA 設備制造商 協力 廠商 檢測機構

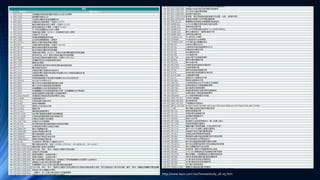

- 13.

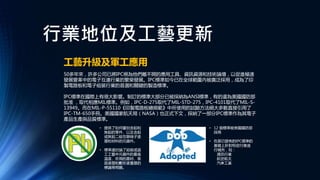

- 14. 行業地位及工藝更新 工藝升級及軍工應用 50多年來，許多公司已將IPC視為他們離不開的應用工具、資訊資源和技術論壇，以促進極速 發展變革中的電子互連行業的繁榮發展。IPC標準如今已在全球範圍內被廣泛採用，成為了印 製電路板和電子組裝行業的首選和關鍵的製造標準。 IPC標準在國際上有很大影響。制訂的標準大部分已被採納為ANSI標準，有的還為美國國防部 批准 ，取代相應MIL標準。例如，IPC-D-275取代了MIL-STD-275，IPC-4101取代了MIL-S- 13949。而在MIL-P-55110《印製電路板總規範》中所使用的試驗方法絕大多數直接引用了 IPC-TM-650手冊。美國國家航天局（NASA）也正式下文，採納了一部分IPC標準作為其電子 產品生產與品質標準。 • 提供了如何鑒別含鉛和 無鉛的零件、以及含鉛 或無鉛二級互聯端子塗 層和材料的元器件。 •標準還討論了組裝或返 工工藝中元器件的最高 溫度、所用的基材、表 面塗層和敷形塗覆層的 標識等問題。 • 12 個標準被美國國防部 採用 • 在原已發佈的IPC標準的 基礎上針對特定行業進 行補充，如： 通訊行業 航空航太 汽車工業

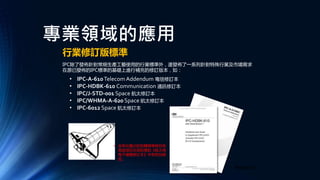

- 15. 專業領域的應用 行業修訂版標準 IPC除了發佈針對常規生產工藝使用的行業標準外，還發佈了一系列針對特殊行業及市場需求 在原已發佈的IPC標準的基礎上進行補充的修訂版本，如： • 含有此圖示的相關標準條目表 面該項目在其對應的《航太用 電子硬體修訂本》中有特別規 定。 • IPC-A-610TelecomAddendum 電信修訂本 • IPC-HDBK-610 Communication 通訊修訂本 • IPC/J-STD-001 Space 航太修訂本 • IPC/WHMA-A-620 Space 航太修訂本 • IPC-6012 Space 航太修訂本 • 電信版修訂本
- 16.
- 17. IPC標準認證培訓 IPC的培訓與認證課程，是由IPC會員公司和社會各界代表包括學術界、政府機構、業內企業等 共同開發並獲表決通過，在世界範圍內得到廣泛使用。為保證企業和工程師在實際工作中對 IPC標準的規範理解和應用一致性，IPC回應企業需求，針對主要的標準及技術項目提供相應的 標準化課堂培訓課程及可追溯的個人認證。 目前IPC提供的中文培訓課程主要有： 標準認證課程 • IPC-A-600H: 印製電路板的驗收標准（驗收） •IPC-A-610E: 電子零件的驗收標准（驗收） • IPC/WHMA-A-620Ｂ: 線纜線束的驗收標准（驗收） • IPC J-STD-001E: 有關焊接製程的要求（手工焊接 操作技能的培訓） • IPC-7711/7721B: 電子零件的重工、修改和維修 （手工焊接操作技能的培訓） 職業認證課程 • CID 互聯設計師認證：PCB設計師資格培訓及認 • CEPM EMS專案管理認證：EMS項目經理人培訓認證 技術講座課程 • ESD靜電防護講座：ESD靜電防護內訓講座
- 18.

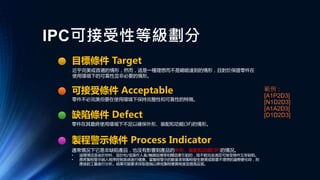

- 19. IPC可接受性等級劃分 缺陷條件 Defect 可接受條件 Acceptable 目標條件Target 近乎完美或首選的情形，然而，這是一種理想而不是總能達到的情形，且對於保證零件在 使用環境下的可靠性並非必要的情形。 零件不必完美但要在使用環境下保持完整性和可靠性的特徵。 零件在其最終使用環境下不足以確保外形、裝配和功能(3F)的情形。 製程警示條件 Process Indicator 通常情況下它是非缺陷產品，也沒有影響到產品的外形、裝配和功能(3F)的情況。 • 這種情況是由於材料、設計和/或操作人員/機器設備等相關因素引起的，既不能完全滿足可接受條件又非缺陷。 • 應將製程警示納入程序控制系統進行健康。當製程警示的數量表明製程發生變異或朝著不理想的趨勢變化時，則 應該對工藝進行分析。結果可能要求採取措施以降低製程變異程度並提高品質。 範例： [A1P2D3] [N1D2D3] [A1A2D3] [D1D2D3]
- 20. IPC個人認證項目 IPC的官方培訓課程，是由具有MIT(Master IPC Trainer)資質的主任培訓師指導下，為您量身 定制培訓課程，提供品質控制解決方案。持續向企業、學員提供相關標準升級、更新的技術支 援，以保持學員和公司的持續競爭力。每個學員的培訓過程、狀態、證書都具有可追溯性，在 IPC的資料庫中都可以查詢。學員課程及認證主要分為CIT及CIS兩個級別： CISCIT Certificated IPC Trainer 認證培訓員 Certificated IPC Specialist 認證操作員 • 此級別培訓較適合實際操作員,生產線作業 員，檢驗員和買家，滿足他們如何檢驗產 品，決定接收/ 拒收的需要； • 通過認證可獲得精通熟練應用相關標準CIS 證書,但無權認證其他人； • 培訓結束可獲得IPC一本相關受訓標准。 • 此級別培訓較適合司內部講師、品質主管， 負責裝配的工程和製造主管、品質項目管 理者、重要崗位操作員及任何其他需要一 致地理解本標準的個人； • 通過認證可獲得具備IPC培訓資格的CIT證 書，有權認證CIS，並給CIS頒發證書； • 培訓結束可獲得可獲得IPC一整套的培訓資 料，包括PPT、培訓指南、CIS考試卷等。• IPC 認證培訓員（CIT）、和 IPC 認證操作員（CIS）證書的 有效期均為2年，到期後需參加相應挑戰考試重新獲得認證。
- 21. IPC培訓課程: IPC-A-610E 電子零件的可接受性 羅列了電子組裝行業通行的生產技術標準，是品保、組裝、採購、工 藝等部門必備的法典。該標準內容涵蓋無鉛焊接、元器件極性和通孔 的焊接標準、表面貼裝和分立導線零件、機械組裝、清潔、標記、塗 覆以及層壓板要求。 IPC-A-610 課程大綱（模組） 1.IPC培訓政策和程式 2. 電子零件的操作 3. 機械組裝 4. 焊接和高電壓 5. 接線柱連接 6. 通孔技術 7. 零件損傷 8. 表面貼裝技術 9. 無焊繞接
- 22. IPC培訓課程: IPC J-STD-001Ｆ 焊接的電氣和電子零件要求 內容涵蓋焊接製程總則、適用檔、材料、元器件和設備要求、焊接和 組裝通用要求、導線和接線柱連接、通孔安裝和端子、元器件的表面 貼裝、清洗工藝要求、PCB要求、塗覆和灌封、產品保證、返工和返 修等。 IPCJ-STD-001 課程大綱（模組） 1. IPC培訓政策和程式 2. 導線& 端子 （導線與線纜、端子的焊接要求，各類接線柱的安裝 要求，有鉛與無鉛焊接的外觀比較，手工操作示範與練習） 3. 通孔技術（通孔安裝和端子的要求，PCB和敷形塗覆要求，返工與 維修要求； 正確的剝線/上錫/焊接示範） 4. 表面貼裝技術（各類表面貼裝元器件的焊接要求，PCB和敷形塗覆 要求，返工與維修要求，產品品質保證要求，手工操作示範） 5. 檢驗要求（產品保證要求，導線/端子、通孔連接、表面安裝的檢 驗要求，SPC過程統計控制原理；檢驗技能）
- 23. IPC培訓課程: IPC-7711/7721B 電子零件的返工、維修和修理 關於通孔、表面貼裝返工、連接盤、導體和層壓板返修的通用技能。 包括用於去除和更改塗敷層、表面貼裝以及通孔元器件的工具、材料 和方法以及程式要求等內容。闡述了 對電路板和零件進行返修的規範 要求。 IPC-7711/7721課程大綱（模組） 1. IPC培訓政策和程式 2. 導線銜接 3. 通孔零件 4. 片式和柱形零件 5. 鷗翼形引腳零件 6. J形引腳 7. PCB維修 8. 層壓板維修 9. 敷形塗覆

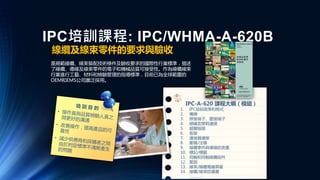

- 24. IPC培訓課程: IPC/WHMA-A-620B 線纜及線束零件的要求與驗收 是規範線纜、線束裝配技術條件及驗收要求的國際性行業標準，描述 了線纜、導線及線束零件的電子和機械品質可接受性。作為線纜線束 行業進行工藝、材料和檢驗管理的指導標準，目前已為全球範圍的 OEM和EMS公司廣泛採用。 IPC-A-620 課程大綱（模組） 1.IPC培訓政策和程式 2. 備線 3. 焊接端子、壓接端子 4. 絕緣皮穿刺連接 5. 超聲熔接 6. 銜接 7. 連接器連接 8. 壓模/注模 9. 線纜零件與導線的測量 10. 標記/標籤 11. 同軸和同軸線纜組件 12. 緊固 13. 線束/線纜電器屏蔽 14. 線纜/線束防護層 …………

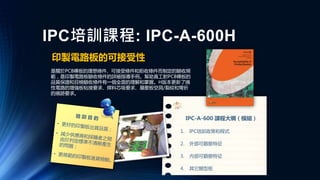

- 25.

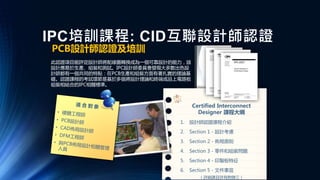

- 26. PCB設計師認證及培訓 此認證項目能評定設計師將配線圖轉換成為一個可靠設計的能力，該 設計應易於生產、組裝和測試。IPC設計師委員會發現大多數出色設 計師都有一個共同的特點：在PCB生產和組裝方面有著扎實的理論基 礎。認證課程的考試環節是基於多個將設計理論和終端成品上電路板 組裝相結合的IPC相關標準。 Certified Interconnect Designer 課程大綱 1.設計師認證課程介紹 2. Section 1 - 設計考慮 3. Section 2 - 佈局原則 4. Section 3 - 零件和組裝問題 5. Section 4 - 印製板特征 6. Section 5 - 文件事宜 （詳細課目詳見附錄三） IPC培訓課程: CID互聯設計師認證

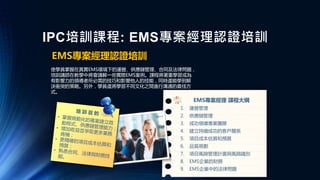

- 27. IPC培訓課程: EMS專案經理認證培訓 EMS專案經理認證培訓 使學員掌握在真實EMS環境下的運營、供應鏈管理、合同及法律問題， 培訓講師在教學中將會講解一些實際EMS案例。課程將著重學習成為 有影響力的領導者所必需的技巧和影響他人的技能，同時還能學到解 決衝突的策略。另外，學員還將學習不同文化之間進行溝通的最佳方 式。 EMS專案經理 課程大綱 1.運營管理 2. 供應鏈管理 3. 成功領導專案團隊 4. 建立持續成功的客戶關系 5. 項目成本估算和預算 6. 品質規劃 7. 項目風險管理計畫與風險識別 8. EMS企業的財務 9. EMS企業中的法律問題

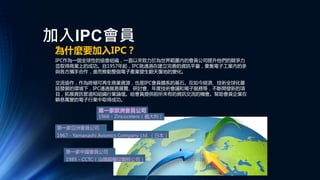

- 28. 加入IPC會員 為什麼要加入IPC？ IPC作為一個全球性的協會組織，一直以來致力於為世界範圍內的會員公司提升他們的競爭力 並取得商業上的成功。自1957年起，IPC就通過在建立完善的資訊平臺，彙集電子工業內的參 與各方攜手合作，進而推動整個電子產業發生翻天覆地的變化。 交流協作，作為終極可再生商業資源，也是IPC會員體系的基石。在如今經濟、技術全球化蔓 延發展的環境下，IPC通過貿易展覽、研討會、年度技術會議和電子服務等，不斷開發新的項 目，拓展資訊管道和組織行業論壇。給會員提供前所未有的資訊交流的機會。幫助會員企業在 瞬息萬變的電子行業中取得成功。 第一家歐洲會員公司 1966 - Zincocelere（義大利） 第一家亞洲會員公司 1967- Yamanashi Avionics Company Ltd. （日本） 第一家中國會員公司 1985 - CCTC（汕頭超聲印製板公司）
- 29. 為什麼要買IPC的認證書本? • 印刷精美，上面都有許多照片，查詢容易 • 人手一本有疑問時候隨時可以查詢 •中低階主管都一本，顯示公司有制度，客人來看都滿意 • 訊息一致，可以自己做筆記，公司上上下下品質都統一，也不怕 同事請假離職，資訊傳承出問題 • 擁有這一本的員工，象徵專業與階級
- 30. IPC/WHMA-A-620B 線纜及線束零件的要求與驗收 • 強制模組 1– 通用要求 General Requirements • 可選模組 2 –壓接/壓著端子 Crimp，絕緣皮刺破連接 IDC • 可選模組 3 – 焊接端子 Soldered • 可選模組 4 – 連接器連接， 射出成型 Molding/灌膠成型 Potting • 可選模組 5 – 銜接 Splices • 可選模組 6 – 標記/標籤，緊固，線束/線纜的電氣遮罩，線纜/線 束防護層，與成品組件安裝 Marking and Labeling，Wire Bundle Securing，Shielding， Cable/Wire Harness Protective Coverings • 可選模組 7 – 銅軸及雙軸線纜組件 Coaxial & Biaxial Cable • 可選模組 8 – 無焊繞接 Solderless Wrap
Editor's Notes
- #2 各位朋友大家好，我是至德科技的陳泳睿，很高興在這裡可以來介紹IPC，大家可別以為IPC就是工業電腦(Industrial PC)，IPC真正說法是（Institute of Printed Circuits）。這是什麼呢?簡單的來說，就是一個致力於電子組裝相關品質標準。或許你會認為，這跟ISO有什麼不同?我常常形容，ISO就如同是學科，IPC就是術科。一個良好品質就如同我們去考駕照一樣，有筆試與路考，ISO 9001, 16949等就是筆試，IPC就是路考，再好的筆試，路考沒過，或者再好的路考，筆試沒過，都會發生交通事故，只有ISO沒有正確的品質標準，那頂多garbage in garbage out。你有再好的技術，卻沒有管理系統，你頂多孤芳自賞而已。ISO已經有太多的課程與老師了，我今天來講的就是術科，介紹一個品質標準。
- #5 IPC正確名稱是Association Connecting Electronic Industries國際電子工業連接協會，總部在伊利諾州[ ˌɪlə‘nɔɪ ]的班諾克本[ˈbænəkˌbɚn,]，是一家全球性非營利電子行業協會，透過發表的標準、培訓與認證、工業專案、市場調查、公共政策宣導等服務，滿足全球產值達到2.02兆美元需求，並早已成為電子從業同仁獲取技術、市場、管理知識的資訊平台，與電子企業上下游業務合作的網絡平台。
- #6 IPC成立於1957年，當初全名為Institute of Printed Circuits，如今已經改為國際電子工業連接協會Association Connecting Electronics Industries，不過還是保留IPC標誌。在1957到1966年期間出版了IPC-A-600印刷電路板的可接性標準，1967到1976年IPC活耀於IEC，出版第一份印刷電路板市場調查報告，1977~1986接受ANSI認證，出版了IPC-A-610，不過10年前因為與ANSI合作不愉快就取消了合作，1987~1996年定義了EMSI行業並發起IPC EXPO印刷電路板博覽會，2002年IPC在中國成立辦事處，同年發表了第一本線纜標準IPC-A-620，台灣則是在2013年TPCA合作，之前台灣如果要考證，要買標準都是直接跟IPC美國總部或中國辦事處聯絡。我2013考取第一張CIT證書時候還是去深圳考的，現在不再需要大老遠去深圳，在台灣的TPCA就可以直接培訓與考證。 ANSI一直以來扮演強化美國企業在全球競爭力與提升美國生活品質的角色，負責統籌境內自願性標準的發展和使用，並體現世界各地與標準化相關之美國利益關係人（企業、協會、政府組織等）的需求與觀點。所有美國的標準發展組織皆須遵循ANSI所規定之「美國標準協會基本規定（ANSI Essential Requirements）」，以確保標準的發展符合公平、公開、共識決的原則。另外這項規定也強調開放式標準（open standard）並非是完全免費的服務，應該平衡標準使用者與智慧財產所有者的利益，在此項原則下，智慧財產所有者可提出收取合理的費用。
- #7 開發電子行業標準來協調全球合作溝通，這並不是說局限於電子業，只要有電子相關製造設計等都適用，例如航太等。 除此也提供工程技術人員的標準培訓與認證，透過培訓了解標準，讓操作員、品檢人員、供應商、製造商與客戶有一個可以遵循的標準。 只要有加入會員就可以了解行業的市場調查資料等訊息。透過IPC的平台可以與同業、同好、專家等互相交流，更可以進一步加入標準制定的行列。 最後還有一個仲裁人的角色，提供法院專業判斷，讓訴訟有一技術依循，讓判決公正。

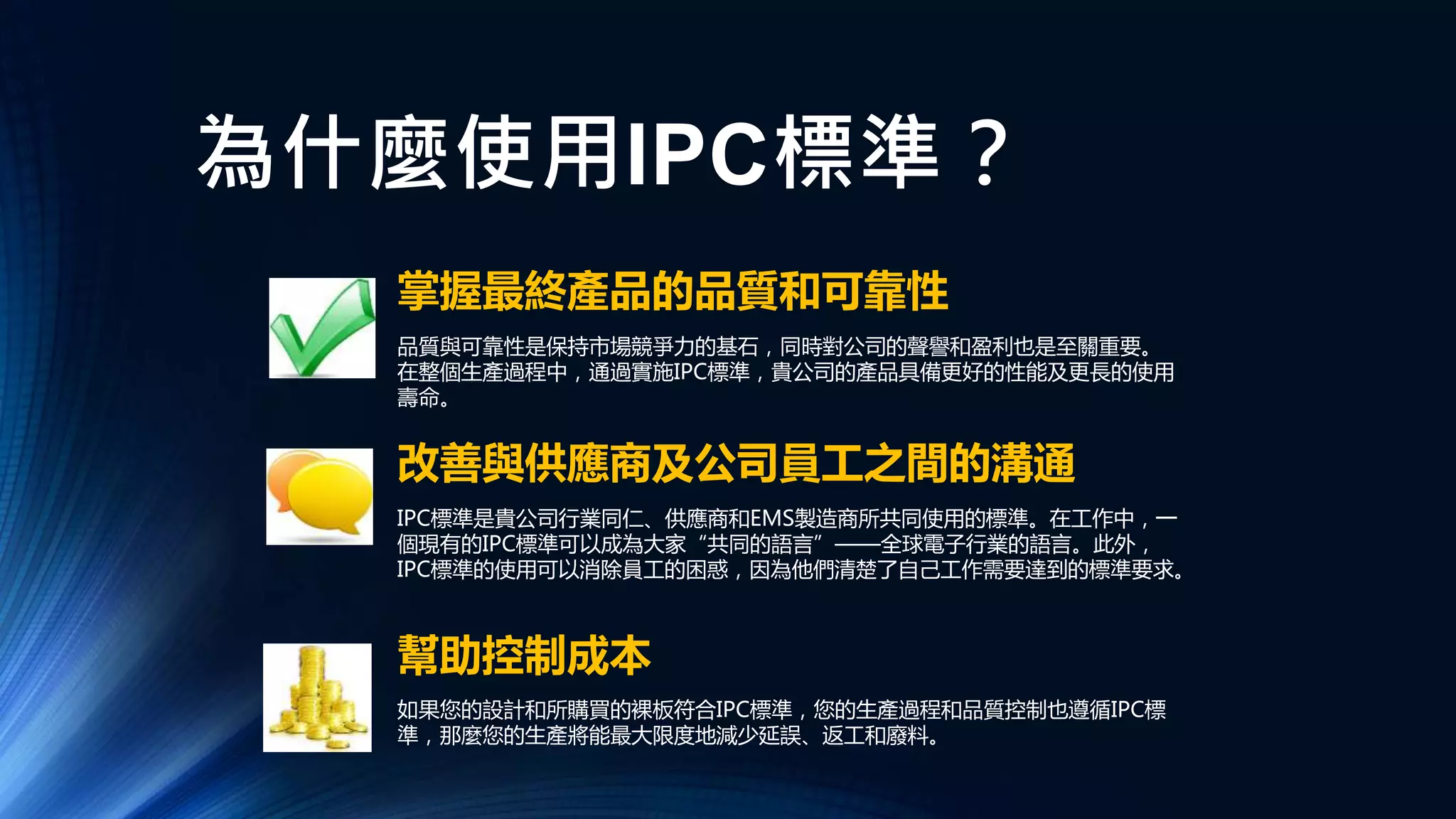

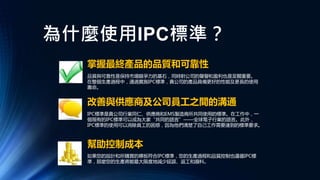

- #8 既然IPC提供這麼好的服務，那為什麼要使用IPC標準?有三大理由，透過專業、科學、被眾多專業協會與安規的認定下的標準遵循，可以掌握最終產品的品質與可靠性，保持市場上的競爭力與名譽。 透過標準的學習，有利於客戶與供應商、公司內部同仁的溝通，大家有了共通語言，將降低資訊不一致所帶來的成本，並提升作業效率，減少重工、交期延誤、不良的浪費。
- #9 應用IPC標準可以達到統一公司內部技術鏈，也就是” ”研發-工藝(製造技術/生產技術/生技)-製造(量產)-品管(品檢)”，達到節省時間與降低機會成本。 IPC涵蓋許多行業與專業標準，例如軍工、航太、電信等，如果公司採用並發展出公司的標準系統，將有利於拓展公司本業，把時間來做最有利的生產，因此而降低機會成本。 透過標準的訂定的品質驗收標準可以來建立與管理供應鏈的可靠性。 接下來將從IPC標準體系樹來了解IPC標準層次，並說明如何從內部技術鏈與對供應商管理展開。
- #10 IPC標準有哪些，我們可以從這標準體系數來了解。IPC分為PCBA、PCB與Design設計三大類別，PCBA也就是電子組裝、PCB為印刷電路板，Design則是設計。可以從這看得出來IPC體系涵蓋範圍從設計到最終產品展出。所以從這圖面來看最底層黃底白字部分為設計相關標準，中間橘色底部分則是印刷電路板的標準，最上層紅底白字則是電子組裝的標準，左右兩側則是藍底色輔助性的標準，例如測試、材料、反工、工序等。我們可以看到IPC-2220、IPC-2581等都是設計相關，中間橘色底部分則是印刷電路板相關，例如IPC-4101, IPC-6011, IPC-A-600，最後最上層可以看到紅底部分，就是與組裝相關，例如J-STD-001, IPC-A-610 與 IPC-A-620。
- #11 這一頁是從IPC的網站上截取下來的標準樹。如果大家有興趣可以參考右下角的網址，這是免費的。

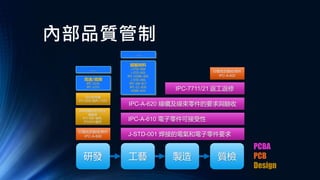

- #12 剛剛有講過如何應用IPC標準，透過標準樹展開到內部技術鏈”研發-工藝(製造技術/生產技術/生技)-製造(量產)-品管(品檢)”。 從研發角度來看，可以使用IPC-2220系列+7351到IPC-2581等，印刷電路板可以參考IPC-A-600，並輔以高頻或高速標準如IPC-2141, IPC-2251等。 從工藝，製造與品檢來看，印刷電路板同樣可以參考IPC-A-600，電子產品組裝部分可以參考J-STD-001焊接標準，IPC-A-610電子零件可接受性，IPC-A-620線纜及線束零件的要求與驗收，加上IPC-7711, IPC-7721重工反修等標準，並且可以輔以組裝材料相關標準，如J-STD-004, J-STD-005等。
- #13 從供應鏈管理的角度來看，對於EMS廠可以要求IPC-A-610，IPC-A-620與J-STD-001的規範，如果EMS廠有外包出去，同樣可以使用這規範來要求，例如EMS有外包線束，則可以要求廠商遵循IPC-A-620規範品檢與生產。如果是外包PCB，則可以使用IPC-A-600，IPC-6011等，如果是元器件可以參考J-STD-020等，如果是焊料方面，可以參考J-STD-004錫焊焊劑要求，J-STD-005焊膏技術要求等，對於PCB的基材有IPC-4101等。
- #14 如果不知道這標準所相對應的名稱可以到台灣慶聲網站上查詢相關標準中文說明。
- #15 IPC從1957年來對於生產技術投入不遺餘力，經過許多公司實施驗證後，IPC的標準已經成為他們品質工具的依循。不僅如此，美國國防部也批准取代原有MIL標準，例如IPC-D-275取代了MIL-STD-275，IPC-4101取代了MIL-S-13949，美國NASA也正是下文，採納部分IPC作為電子產品生產與品質標準。另外IPC也為航太電信有特別制定標準，以區別不同行業的需求，例如IPC-A-620 S就是航太的標準。
- #16 專業領域上的品質標準不同，相信大家都能夠理解，因此IPC也特別針對電信、航太、通訊等有特別制定標準，例如IPC-A-610 Telecom, IPC/WHMA-A-620 Space航太的標準。只要看到有一個太空梭的標誌很容易就了解這是航太相關。

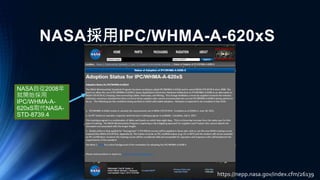

- #17 從NASA的網站就可以了解，最近採用的標準是IPC-A-620來取代原本NASA-STD-8739.4的線束標準。
- #18 IPC不僅是制定標準，也有培訓認證的課程，這樣好處是IPC內部所培養的講師來講述自家的標準，比外部人員研讀後來教導來得更專業，這些講師都有相關業界經驗多年，經過IPC內部培訓後才有資格。 IPC標準相當多，IPC主要針對IPC-A-600，IPC-A-610，IPC-A-620，IPC J-STD-001與IPC-7711/7721等開相關課程，為什麼其他標準不開課，主要剛剛所講的課程為主要標準，其他都是輔助性標準，一旦您了解這些主軸性的標準，自己再去看輔助性的標準可以很快沒有偏差的理解。 除此IPC也有職業認證課程，例如CID互聯設計師認證，這是一個專為PCB研發開發人員所開設的課程，透過三天的講座可以了解PCB佈線技術，電性能、鑽孔、定位孔、Panel分板，印刷電路板的表面處理、塗覆、繪圖格式等。 CEPM EMS專案管理認證，顧名思義專門為EMS的專案經理所開設的管理課程，課程內容大多講述管理相關知識。 技術講座部分，IPC會不定期在舉辨技術相關的講座，如果有加入電子報就可以收到相關訊息。

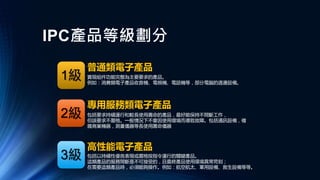

- #19 在IPC的標準中，將電子產品分為三個等級，Class 1, 2, 3。等級一為普通類電子產品，只要可以實現完整功能既可，您可以將這類產品看作為消費性產品，運作當中功能不小心出了問題，不會影響重大傷害或金錢等。第二級就是比第一等級還要要求運行中要可以長時間運行，最好保持不間斷工作，一般情況下不會因為環境導致故障，包括通訊設備，複雜性商業機器，測量儀器等長時間使用機器或Server等。可以想像等級三就是一個高性能電子產品，一旦運作就不能出問題，使用時間長，環境苛刻等。例如軍用設備、航空、航太、救生設備等。 由上一簡報可以了解，IPC將產品分為三個等級，因此客戶如果要求供應商遵循IPC標準時候，應該明確標明告知要使用什麼等級，我認為可以達到以下四點好處。 告知製造商應該用什麼品質條件來生產與品檢 正確的標明等級可以減少不必要的溝通成本 正確的要求等級達到公平公正成本 明確的等級標示可以讓作業者體認到產品的重要性，進而做出符合需求的產品
- #20 除了IPC有劃分等級制度外，對於品質等級可以區分為，Target 目標、Acceptable 可接受條件、Defect 缺陷與Process Indicator製成警示四種驗收等級。 Target目標條件，是一個近乎完美的首選，通常無法再量產過程中實現，這是一個完美理想狀態，通常在量產的情況下極為難實現。 Acceptable可接受條件，也就是可以再量產情況下實現的狀態。
- #21 在IPC認證中分為三個種類，MIT(Master IPC Trainer)、CIT(Certificated IPC Trainer)與CIS(Certificated IPC Specialist)，MIT為主任培訓師，除了教導CIT與CIS外，也可以為技術仲裁人，當客戶與廠商有品質上的爭議上出庭來作證。 CIT為公司內部被授予認證的培訓老師，可以在公司內部授課培訓CIS。CIS為標準中某一模組的專業操作員，這意味CIT要熟悉被認證的標準所有模組。 為什麼要這樣區分呢? MIT受雇於IPC，因此再培訓的品質他們可以掌控，此外也可以透過MIT培訓時候與業界交流，MIT必須跨領域懂得不同標準，所以可以跨領域教導與解惑。所以我們可以理解，工廠內部核可CIS作業員不需要了解某一標準的其他模組，只要熟知了解他經手作業的品質標準，CIT為公司內部跨部門講師。 認證證書有效期為2年，兩年後得重新考試，一方面了解CIT或CIS是否有遺忘，另外一方面當標準有更新時候可以更新知識。 這樣三階層設計讓IPC得以控制品質教學與實作，讓IPC標準得以掌控。
- #22 IPC-A-610是電子零件可接受性的標準，標準網羅電子組裝行業的生產技術標準、是品保、組裝、採購、工藝等部門必備的法典。該標準內容涵蓋無鉛焊接、電子元件極性和通孔的焊接標準、SMT和DIP零件、機械組裝、清潔、標記、塗覆以及層壓板要求。 我們可以看到610後面還多了一個E字母，這代表的是版本意思，同樣的在CIT or CIS認證證書也會標明，當初授證是哪個版本。
- #23 IPC J-STD-001是電子組裝焊接的要求，這標準不僅在IPC使用也通用在各產業，例如軍用MIL等。內容涵蓋焊接製程總則、適用文件、材料、電子元件和設備要求、焊接和組裝通用要求、導線和接線柱連接、透通孔安裝和端子、電子元件的表面貼裝、清洗工藝要求、PCB要求、塗覆和灌封、產品保證、返工和返修等。

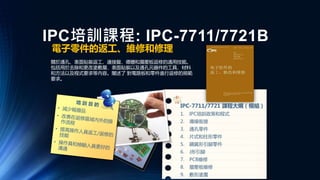

- #24 IPC-7711/7721是有關電子零件重工、維修或修理的相關標準。內容關於通孔、表面貼裝重工、連接盤、導體和層壓板返修的通用技能。包括用於去除和更改塗敷層、表面貼裝以及通孔元器件的工具、材料和方法以及程式要求等內容。闡述了 對電路板和零件進行返修的規範要求。
- #25 IPC/WHMA-A-620是線纜及線束零件的要求與驗收，為什麼有多了一個WHMA，這是一個線束組織，Wiring Harness Manufacture’s Association，原本IPC沒有線束的標準，在2002年與WHMA共同開發出IPC-A-620這標準，2012年發表B版。2015年也被NASA認可可以替代原本MIL-STD-8739.4標準。 這標準線纜、線束裝配技術條件及驗收要求的國際性行業標準，描述了線纜、導線及線束零件的電子和機械品質可接受性。作為線纜線束行業進行工藝、材料和檢驗管理的指導標準，目前已為全球範圍的OEM和EMS公司廣泛採用。
- #26 IPC-A-600為印刷電路板的可接受性標準，是關於PCB裸板的理想條件、可接受條件和拒收條件而制定的驗收規範，是印製電路板驗收條件的詳細指導手冊。幫助員工對PCB裸板的品質保證和目檢驗收條件有一個全面的理解和掌握。H版本更新了撓性電路的增強板粘接要求、焊料芯吸要求、層壓板空洞/裂紋和彎折的痕跡要求。
- #27 CID互聯設計師認證，是針對需要設計電子組裝、電路板組裝等工程師所開的設計規範標準。熟知此標準就可以避免設計上的錯誤導致最終產品出錯。適合上這課程的人有硬體工程師、PCB設計師、CAD布局設計師、DFM工程師與PCB布局設計相關管理人員等。
- #28 EMS專案經理認證培訓課程，是專門為想要了解EMS環境下的營運、供應鏈管理、契約及法律等問題，課程會透過實際EMS案例讓學員了解。
- #29 以上講了這麼多有關IPC對於品質要求、培訓課程與標準規範，相信大家對IPC這個組織有一定的了解，這是一個全球性的協會組織，一直以來致力為世界範圍內的會員公司提升他們的競爭力並取得商業上的成功。自1957年透過IPC完善的平台，匯集電子工業產業內的翹楚合作，每年過貿易展覽、研討會、年度技術會議與電子服務等，不斷開發新的標準，讓會員在這訊息萬變世代中取得成功。您說，這麼好的組織為什麼不參與呢?
- #30 很多人都想說公司擺一本IPC認證的書籍就好，反正那都是品管的事情。其實不然，品檢是人人的職責，唯有人人品檢才會做出完美的品質。因此如果公司只買一本供奉著，不好好實施，那一切都枉然。更何況IPC的標準出版印刷都是那麼精美，上面有許多圖片，有受過訓練的人，不僅容易了解查詢，更可以在上面做備註，更有利於自己查詢。公司中低主管每人一本，那更顯示出此公司有制度，對客人的觀點，超越同行許多。作業員與中低主管各有一本，只要遇到品質問題就查詢，品質系統上下一致，即便同事離職，也不怕資訊傳承出了問題。這麼多好處，企業主何必小氣呢?
- #31 我最熟悉的IPC/WHMA-A-620標準。此標準分為8個模組，每個模組如畫面所示，所有有關線束都列在其中。例如…. 如果您還有很多線束問題，請到jtep.net，我不定期會發布一些從國外查詢與我研究線束相關知識資料。最後我要來感謝您聽到最後。如果您有任何疑問，也請聯絡我。我會盡全力協助，謝謝您。
