Dokumen tersebut memberikan penjelasan singkat tentang beberapa komponen dasar dalam jaringan komputer seperti switch, bridge, hub, kabel UTP, modem, dan kartu jaringan. Dijelaskan fungsi dan perbedaan masing-masing komponen tersebut beserta spesifikasi teknis yang mendukung.

1. >> 0 >> 1 >> 2 >> 3 >> 4 >>

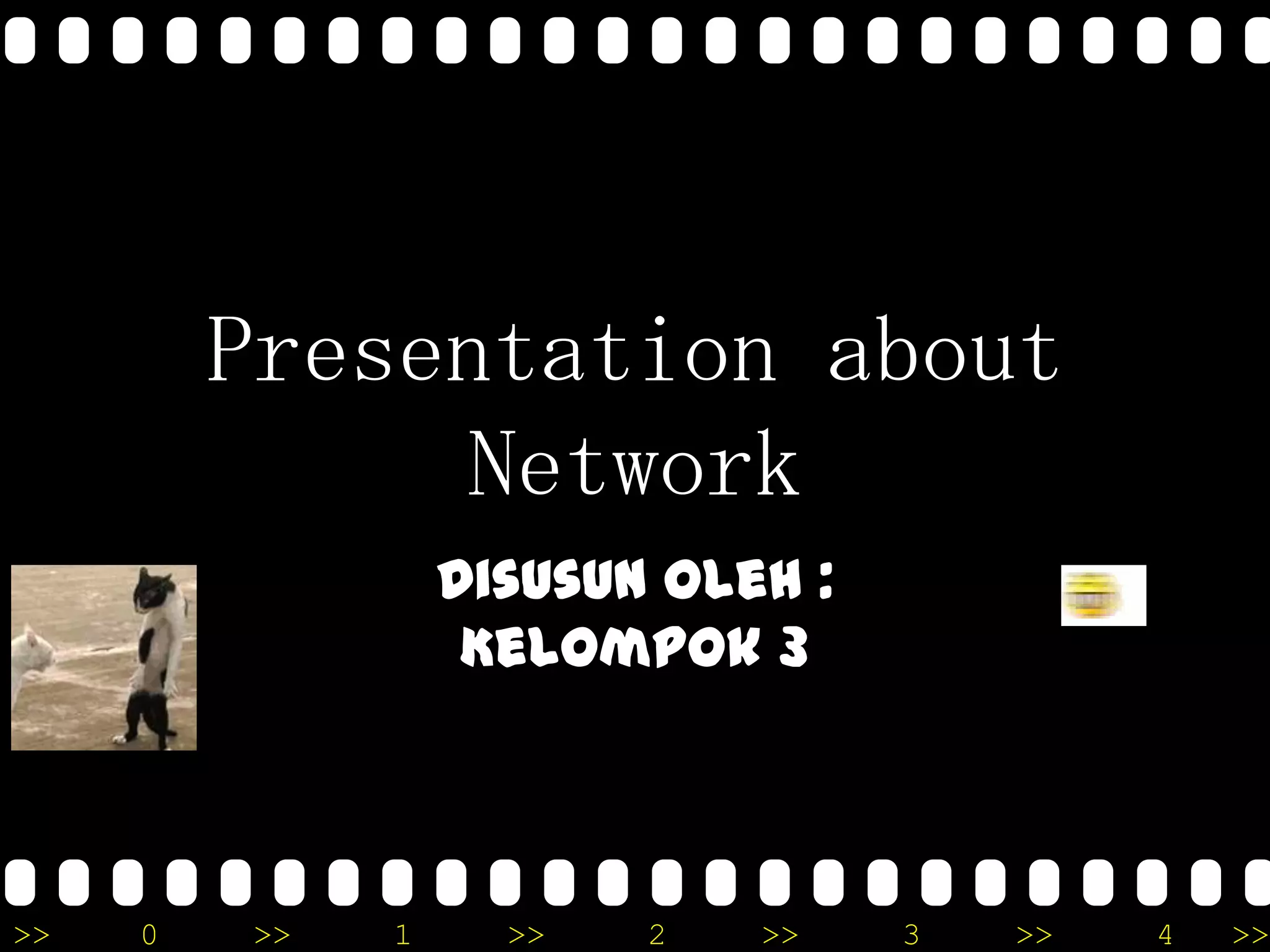

Presentation about
Network
Disusun oleh :
Kelompok 3

2. >> 0 >> 1 >> 2 >> 3 >> 4 >>

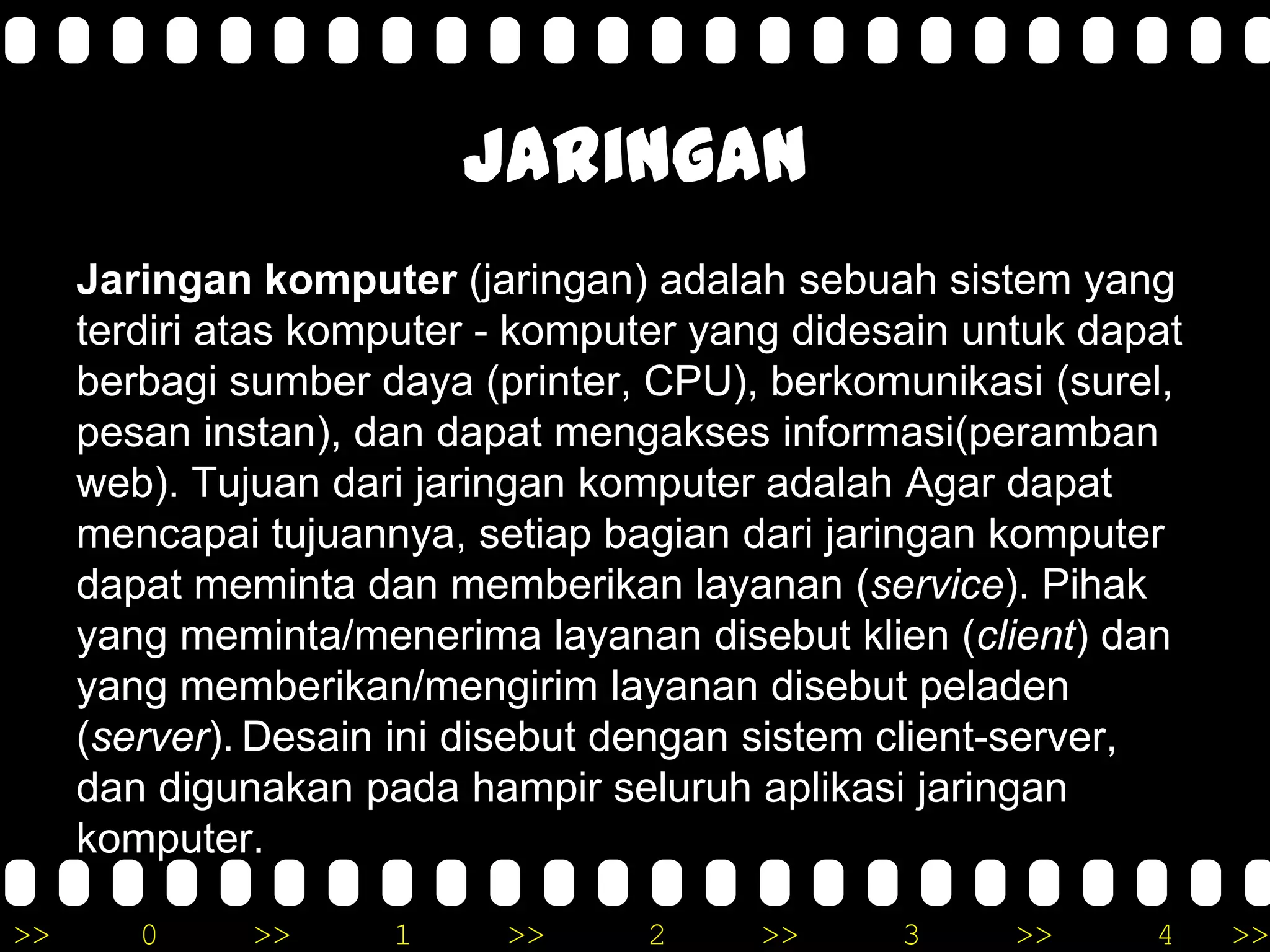

Jaringan
Jaringan komputer (jaringan) adalah sebuah sistem yang
terdiri atas komputer - komputer yang didesain untuk dapat
berbagi sumber daya (printer, CPU), berkomunikasi (surel,
pesan instan), dan dapat mengakses informasi(peramban
web). Tujuan dari jaringan komputer adalah Agar dapat
mencapai tujuannya, setiap bagian dari jaringan komputer
dapat meminta dan memberikan layanan (service). Pihak
yang meminta/menerima layanan disebut klien (client) dan
yang memberikan/mengirim layanan disebut peladen
(server). Desain ini disebut dengan sistem client-server,
dan digunakan pada hampir seluruh aplikasi jaringan
komputer.

3. >> 0 >> 1 >> 2 >> 3 >> 4 >>

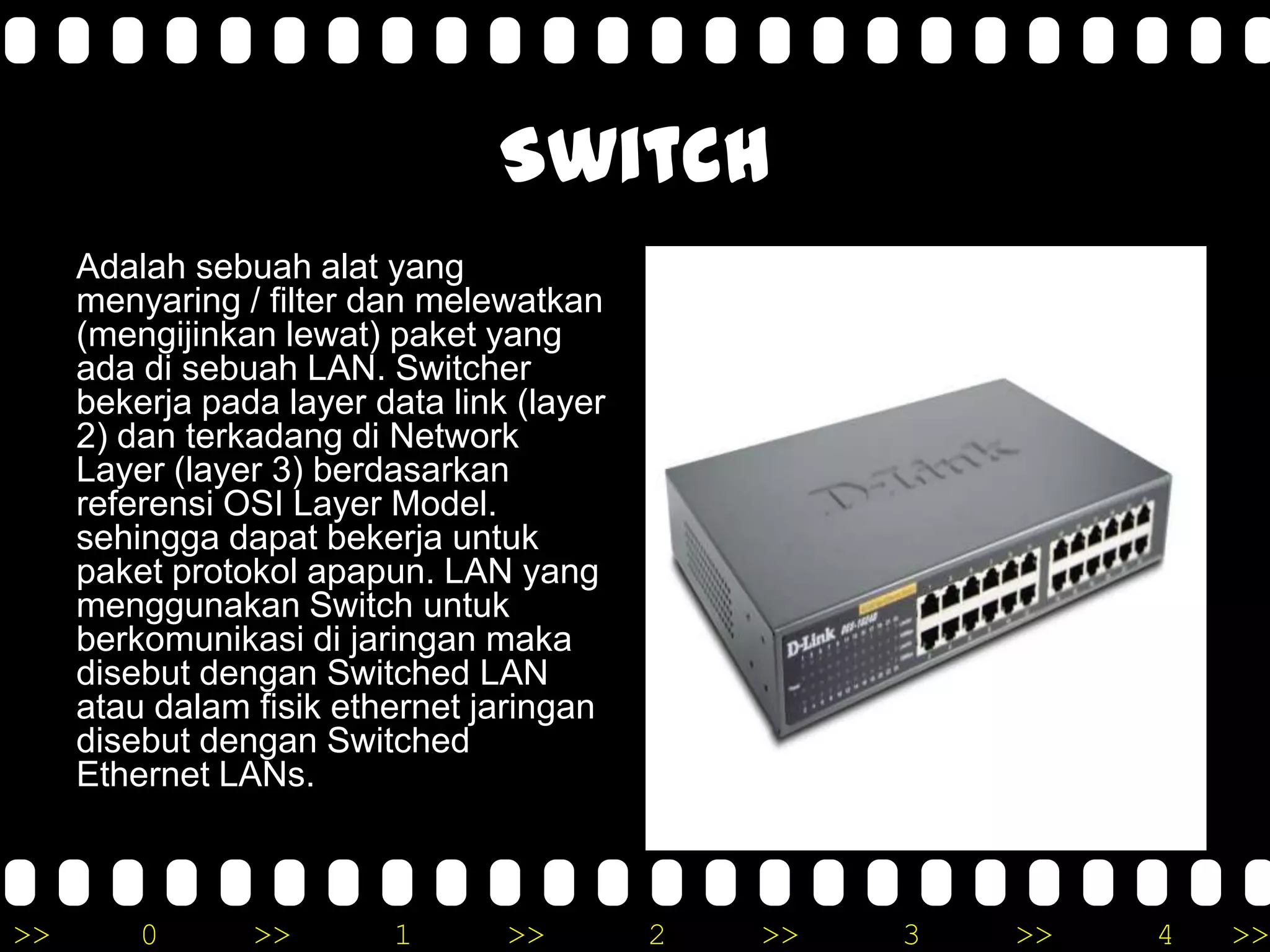

Switch
Adalah sebuah alat yang
menyaring / filter dan melewatkan
(mengijinkan lewat) paket yang
ada di sebuah LAN. Switcher
bekerja pada layer data link (layer
2) dan terkadang di Network
Layer (layer 3) berdasarkan
referensi OSI Layer Model.
sehingga dapat bekerja untuk
paket protokol apapun. LAN yang
menggunakan Switch untuk
berkomunikasi di jaringan maka
disebut dengan Switched LAN
atau dalam fisik ethernet jaringan
disebut dengan Switched
Ethernet LANs.

4. >> 0 >> 1 >> 2 >> 3 >> 4 >>

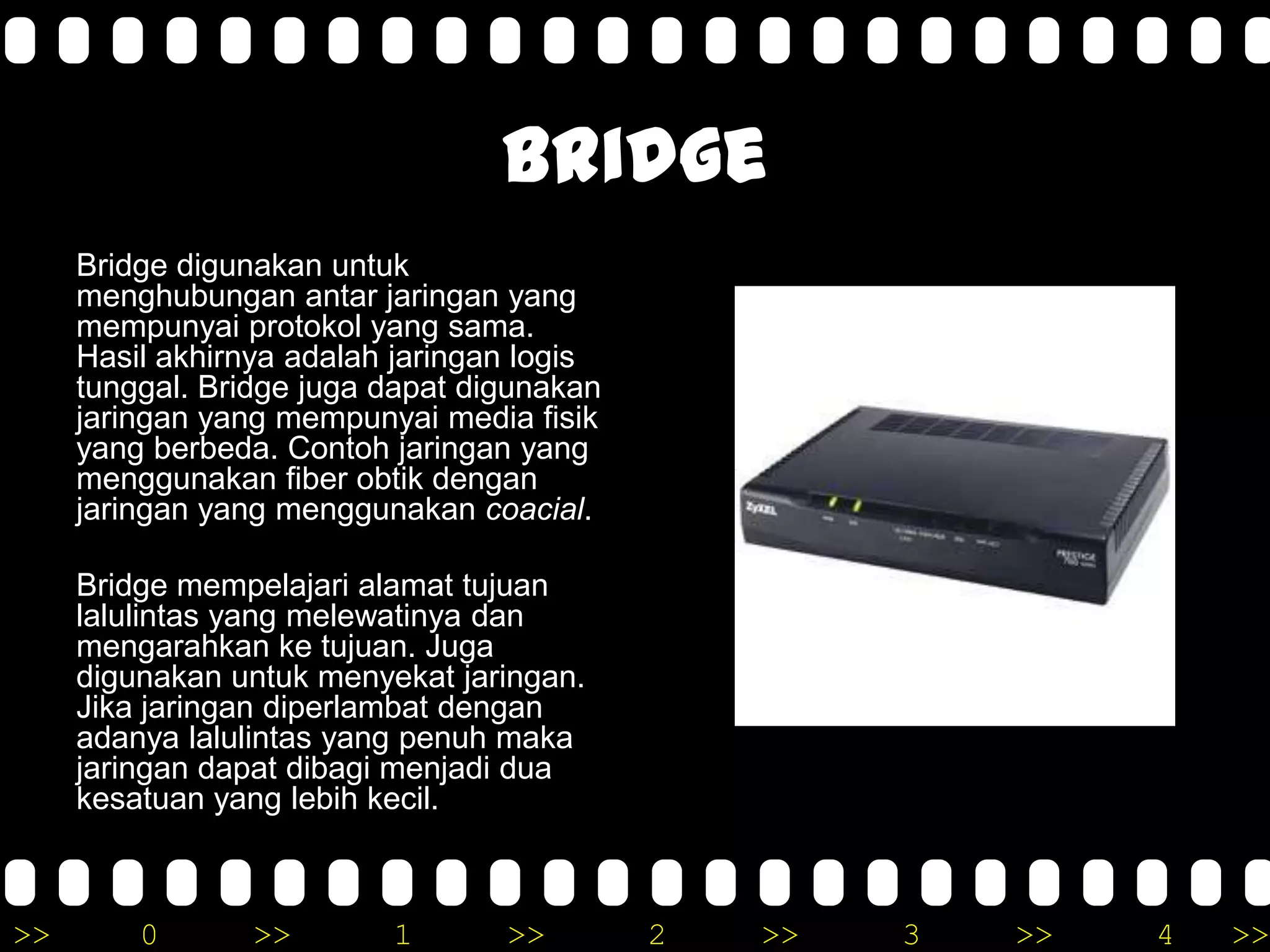

Bridge
Bridge digunakan untuk
menghubungan antar jaringan yang
mempunyai protokol yang sama.
Hasil akhirnya adalah jaringan logis
tunggal. Bridge juga dapat digunakan
jaringan yang mempunyai media fisik
yang berbeda. Contoh jaringan yang
menggunakan fiber obtik dengan
jaringan yang menggunakan coacial.
Bridge mempelajari alamat tujuan
lalulintas yang melewatinya dan
mengarahkan ke tujuan. Juga
digunakan untuk menyekat jaringan.
Jika jaringan diperlambat dengan
adanya lalulintas yang penuh maka
jaringan dapat dibagi menjadi dua
kesatuan yang lebih kecil.

5. >> 0 >> 1 >> 2 >> 3 >> 4 >>

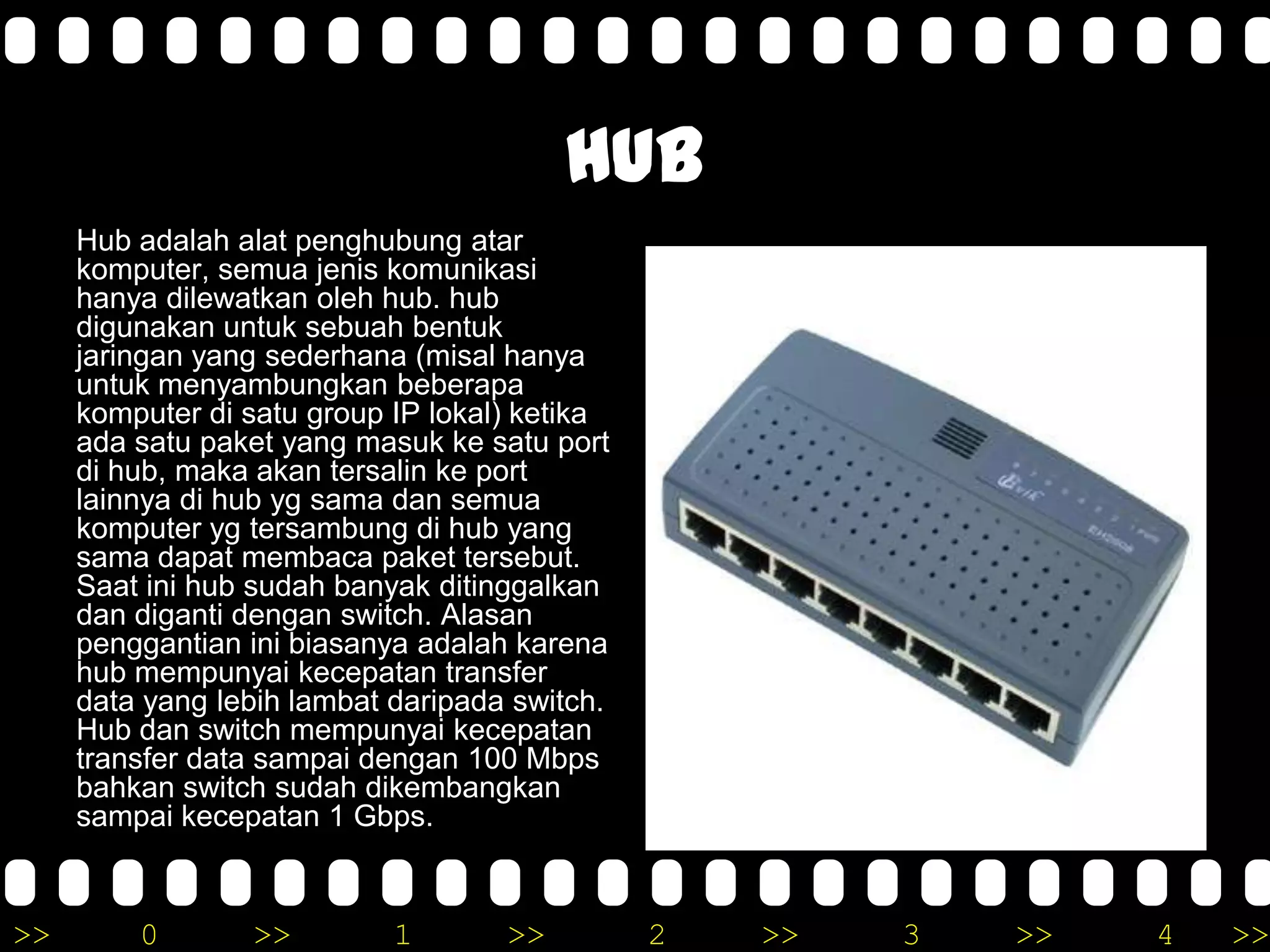

Hub
Hub adalah alat penghubung atar
komputer, semua jenis komunikasi
hanya dilewatkan oleh hub. hub
digunakan untuk sebuah bentuk
jaringan yang sederhana (misal hanya
untuk menyambungkan beberapa
komputer di satu group IP lokal) ketika
ada satu paket yang masuk ke satu port
di hub, maka akan tersalin ke port
lainnya di hub yg sama dan semua
komputer yg tersambung di hub yang
sama dapat membaca paket tersebut.
Saat ini hub sudah banyak ditinggalkan
dan diganti dengan switch. Alasan
penggantian ini biasanya adalah karena
hub mempunyai kecepatan transfer
data yang lebih lambat daripada switch.
Hub dan switch mempunyai kecepatan
transfer data sampai dengan 100 Mbps
bahkan switch sudah dikembangkan
sampai kecepatan 1 Gbps.

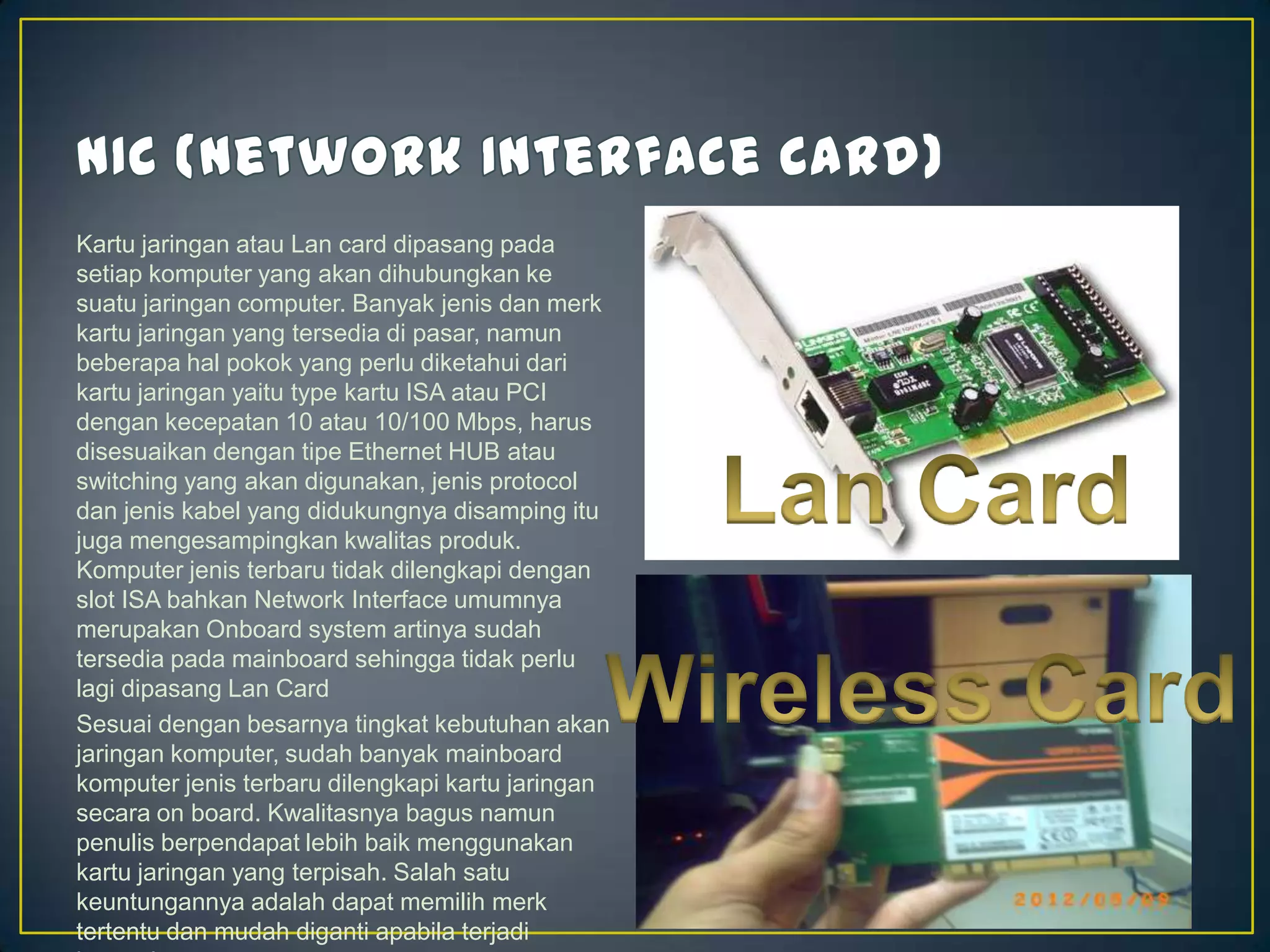

6. Kartu jaringan atau Lan card dipasang pada
setiap komputer yang akan dihubungkan ke
suatu jaringan computer. Banyak jenis dan merk
kartu jaringan yang tersedia di pasar, namun
beberapa hal pokok yang perlu diketahui dari
kartu jaringan yaitu type kartu ISA atau PCI
dengan kecepatan 10 atau 10/100 Mbps, harus
disesuaikan dengan tipe Ethernet HUB atau
switching yang akan digunakan, jenis protocol
dan jenis kabel yang didukungnya disamping itu
juga mengesampingkan kwalitas produk.
Komputer jenis terbaru tidak dilengkapi dengan
slot ISA bahkan Network Interface umumnya
merupakan Onboard system artinya sudah
tersedia pada mainboard sehingga tidak perlu
lagi dipasang Lan Card
Sesuai dengan besarnya tingkat kebutuhan akan
jaringan komputer, sudah banyak mainboard
komputer jenis terbaru dilengkapi kartu jaringan
secara on board. Kwalitasnya bagus namun
penulis berpendapat lebih baik menggunakan
kartu jaringan yang terpisah. Salah satu
keuntungannya adalah dapat memilih merk
tertentu dan mudah diganti apabila terjadi

7. >> 0 >> 1 >> 2 >> 3 >> 4 >>

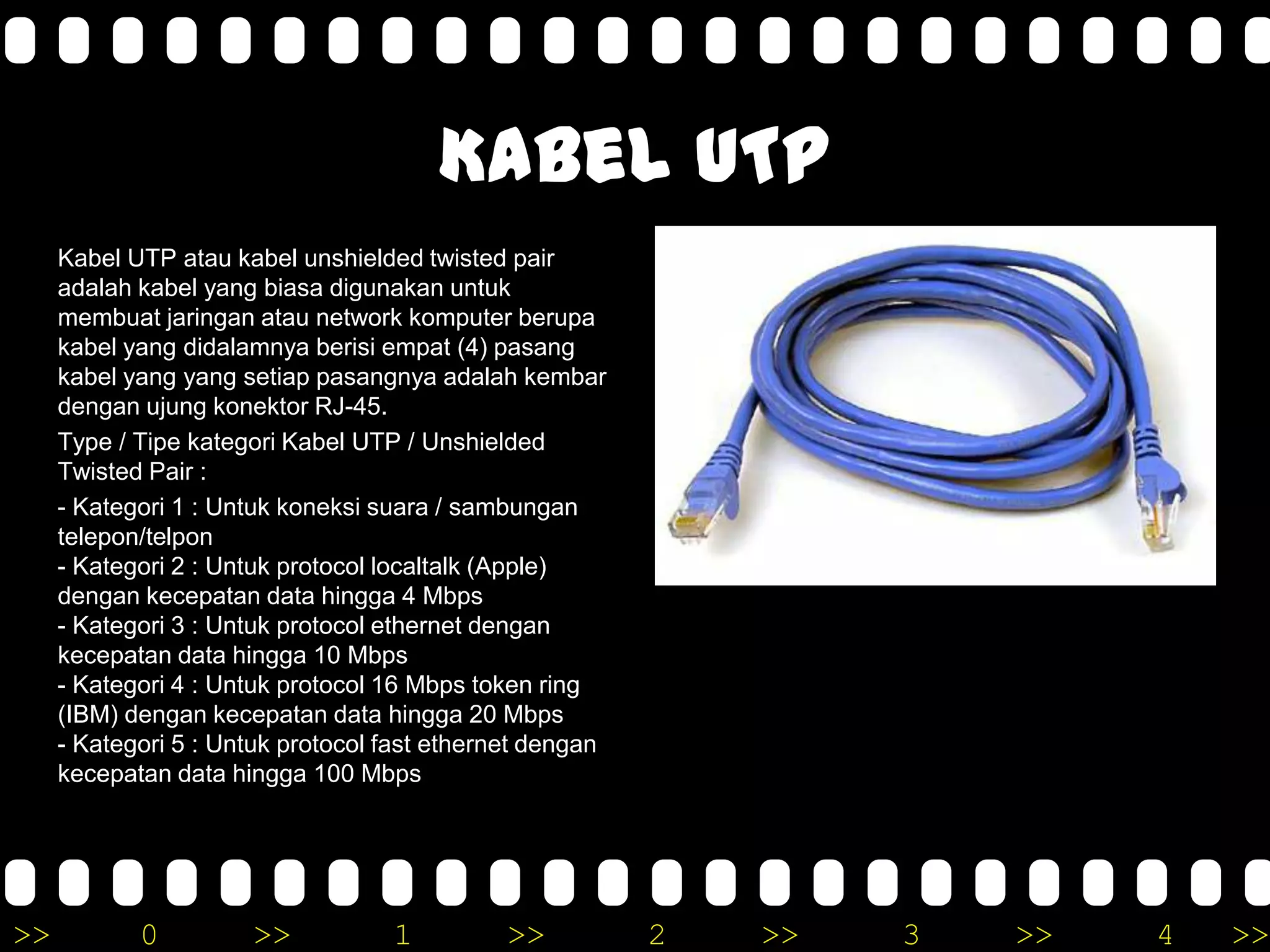

Kabel UTP
Kabel UTP atau kabel unshielded twisted pair
adalah kabel yang biasa digunakan untuk
membuat jaringan atau network komputer berupa
kabel yang didalamnya berisi empat (4) pasang
kabel yang yang setiap pasangnya adalah kembar
dengan ujung konektor RJ-45.
Type / Tipe kategori Kabel UTP / Unshielded
Twisted Pair :
- Kategori 1 : Untuk koneksi suara / sambungan
telepon/telpon
- Kategori 2 : Untuk protocol localtalk (Apple)
dengan kecepatan data hingga 4 Mbps
- Kategori 3 : Untuk protocol ethernet dengan
kecepatan data hingga 10 Mbps
- Kategori 4 : Untuk protocol 16 Mbps token ring
(IBM) dengan kecepatan data hingga 20 Mbps
- Kategori 5 : Untuk protocol fast ethernet dengan
kecepatan data hingga 100 Mbps

8. >> 0 >> 1 >> 2 >> 3 >> 4 >>

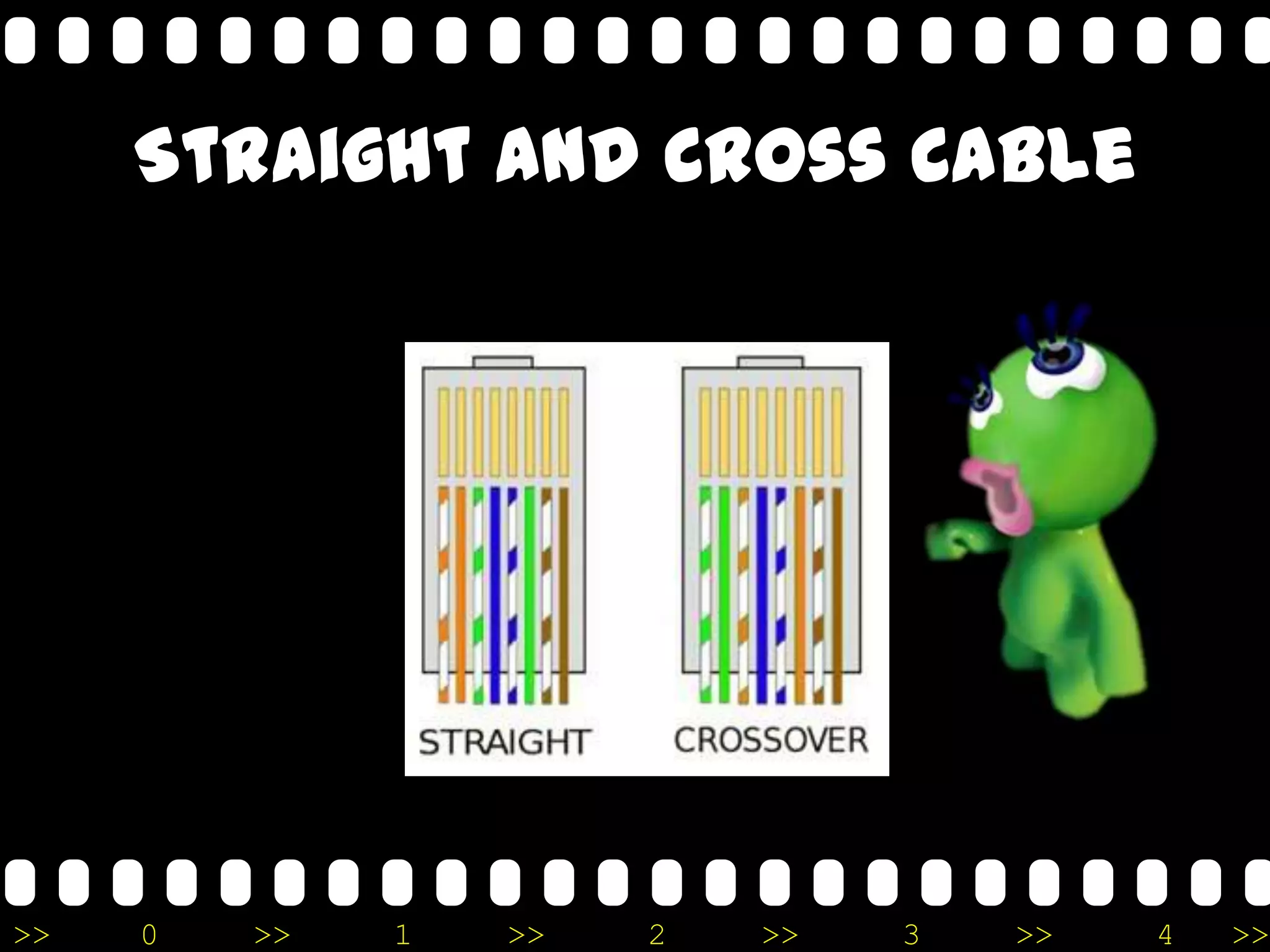

Straight and Cross Cable

9. >> 0 >> 1 >> 2 >> 3 >> 4 >>

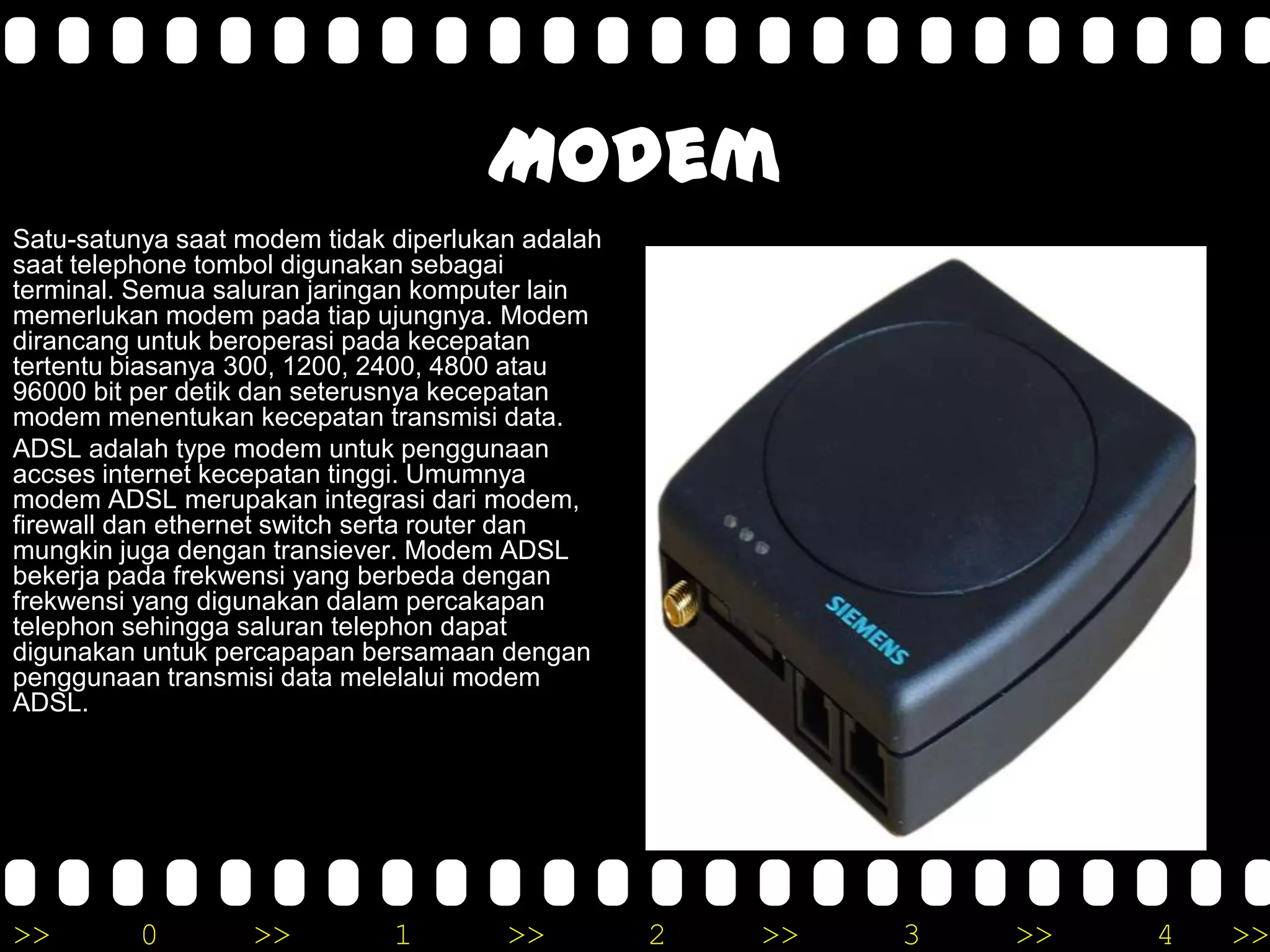

Modem
Satu-satunya saat modem tidak diperlukan adalah
saat telephone tombol digunakan sebagai
terminal. Semua saluran jaringan komputer lain
memerlukan modem pada tiap ujungnya. Modem
dirancang untuk beroperasi pada kecepatan
tertentu biasanya 300, 1200, 2400, 4800 atau
96000 bit per detik dan seterusnya kecepatan
modem menentukan kecepatan transmisi data.
ADSL adalah type modem untuk penggunaan
accses internet kecepatan tinggi. Umumnya
modem ADSL merupakan integrasi dari modem,
firewall dan ethernet switch serta router dan
mungkin juga dengan transiever. Modem ADSL
bekerja pada frekwensi yang berbeda dengan
frekwensi yang digunakan dalam percakapan
telephon sehingga saluran telephon dapat
digunakan untuk percapapan bersamaan dengan
penggunaan transmisi data melelalui modem
ADSL.

10. >> 0 >> 1 >> 2 >> 3 >> 4 >>
