1. TIK
“LOCAL AREA NETWORK”
Oleh :
1. Adinda N. P. Asfahaliza
2. Ni Putu A. N. Dewi
Akselerasi 2
SMPN 2 Kupang
2014/2015

2. Cara
Memasang
Kabel UTP
RJ 45

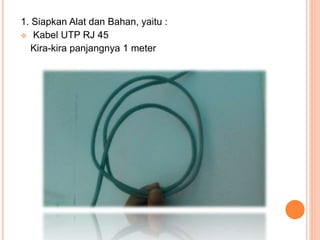

3. 1. Siapkan Alat dan Bahan, yaitu :
 Kabel UTP RJ 45
Kira-kira panjangnya 1 meter

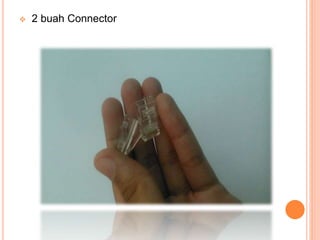

4.  2 buah Connector

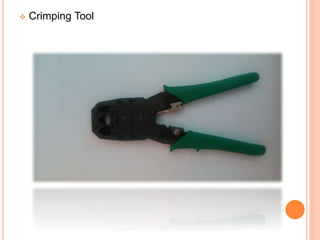

5.  Crimping Tool

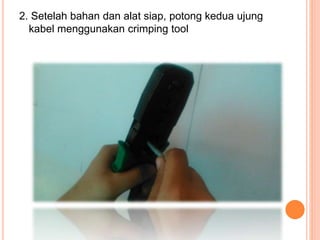

6. 2. Setelah bahan dan alat siap, potong kedua ujung
kabel menggunakan crimping tool

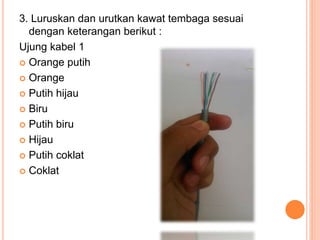

7. 3. Luruskan dan urutkan kawat tembaga sesuai
dengan keterangan berikut :
Ujung kabel 1
 Orange putih
 Orange
 Putih hijau
 Biru
 Putih biru
 Hijau
 Putih coklat
 Coklat

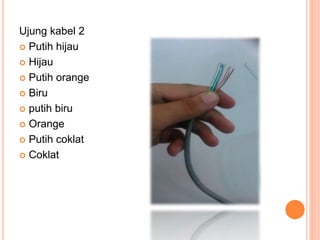

8. Ujung kabel 2
 Putih hijau
 Hijau
 Putih orange
 Biru
 putih biru
 Orange
 Putih coklat
 Coklat

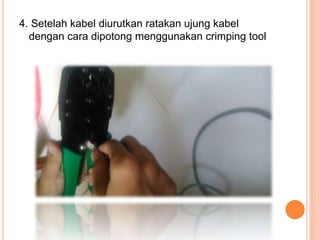

9. 4. Setelah kabel diurutkan ratakan ujung kabel
dengan cara dipotong menggunakan crimping tool

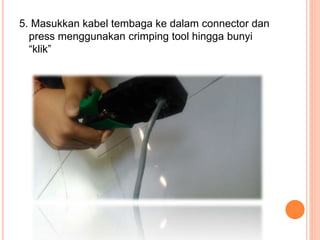

10. 5. Masukkan kabel tembaga ke dalam connector dan
press menggunakan crimping tool hingga bunyi
“klik”

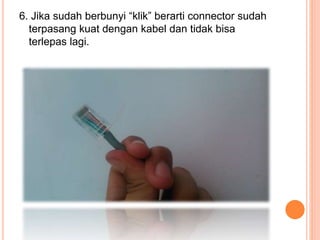

11. 6. Jika sudah berbunyi “klik” berarti connector sudah
terpasang kuat dengan kabel dan tidak bisa
terlepas lagi.

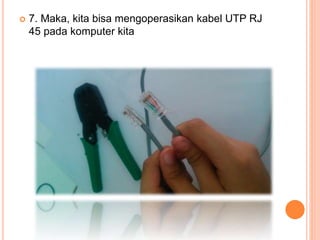

12.  7. Maka, kita bisa mengoperasikan kabel UTP RJ
45 pada komputer kita

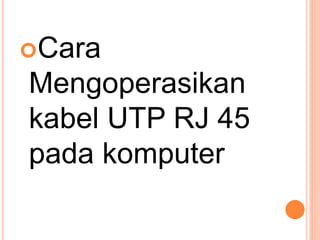

13. Cara
Mengoperasikan
kabel UTP RJ 45
pada komputer

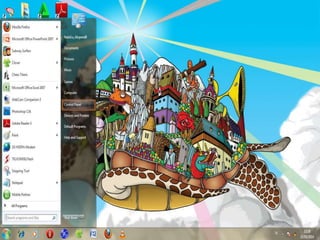

14. 1. Pasangkan kedua ujung kabel pada komputer2. Klik “Control Panel”

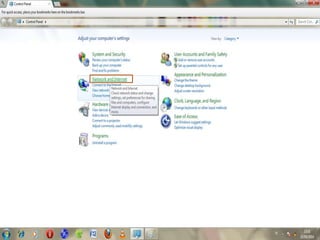

15. 3. Klik Network and Internet

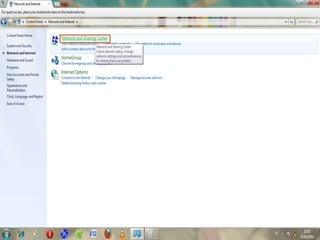

16.  4. Kemudian Klik Network & Sharing Center

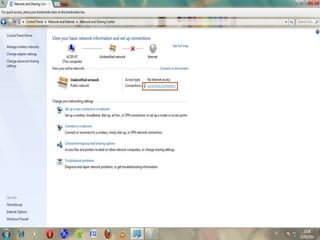

17. 5. Klik Local Area Connection

18. 6. Klik Properties

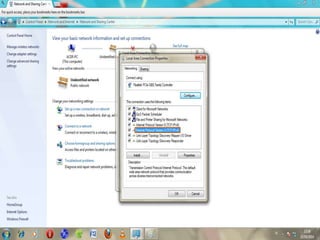

19. 7.Klik “Internet Protocol version 4 (TCP/IPv4)

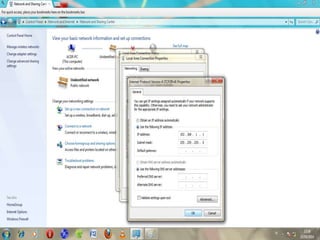

20. 8. Isilah “IP Address” dan “Subnet Mask”
Untuk komputer 1 klik “192.168.1.1” dan untuk
komputer 2 klik “192.168.1.2”

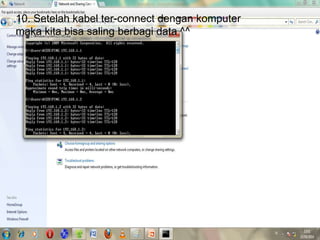

21. 9. Kita lakukan uji coba pemasangan kabel dengan
melakukan PING seperti gambar berikut, jika terjadi
reply maka kabel telah tersambung, sehingga kita bisa
saling membagi data. Sedangkan jika tidak terjadi reply
maka kabel belum tersambung dengan baik.
10. Setelah kabel ter-connect dengan komputer
maka kita bisa saling berbagi data ^^

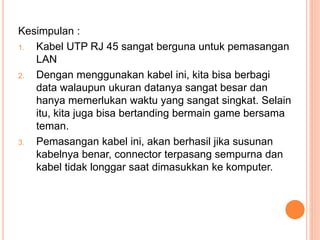

22. Kesimpulan :
1. Kabel UTP RJ 45 sangat berguna untuk pemasangan
LAN
2. Dengan menggunakan kabel ini, kita bisa berbagi
data walaupun ukuran datanya sangat besar dan
hanya memerlukan waktu yang sangat singkat. Selain
itu, kita juga bisa bertanding bermain game bersama
teman.
3. Pemasangan kabel ini, akan berhasil jika susunan
kabelnya benar, connector terpasang sempurna dan
kabel tidak longgar saat dimasukkan ke komputer.
