電子學Ii 教師手冊ch7

第 7 章　串級放大電路　1
第 7章串級放大電路
一　補充資料

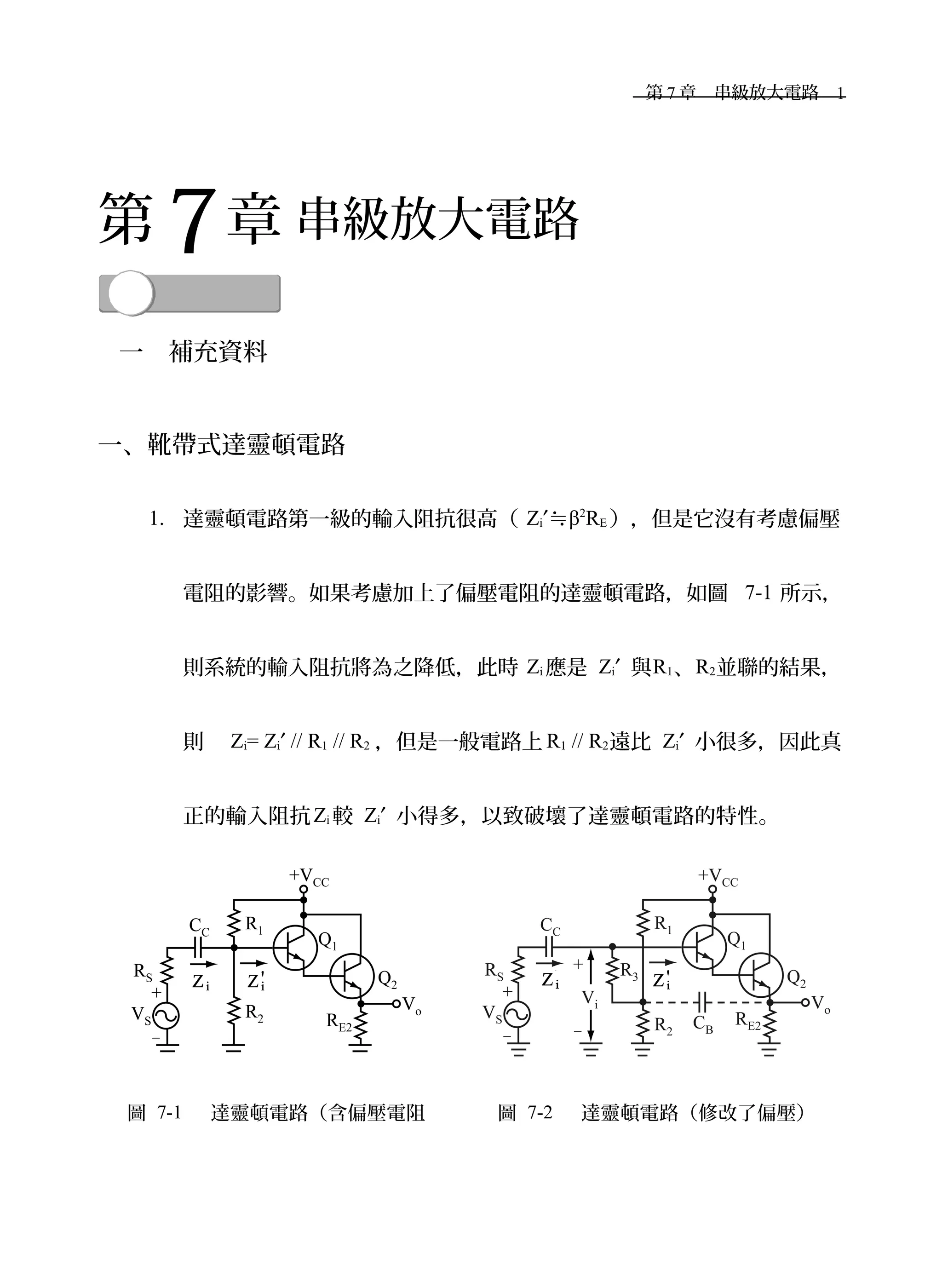

一、靴帶式達靈頓電路
1. 達靈頓電路第一級的輸入阻抗很高（ Zi′≒β2
RE ），但是它沒有考慮偏壓
電阻的影響。如果考慮加上了偏壓電阻的達靈頓電路，如圖 7-1 所示，
則系統的輸入阻抗將為之降低，此時 Zi 應是 Zi′ 與R1、R2並聯的結果，
則 Zi= Zi′ // R1 // R2 ，但是一般電路上 R1 // R2遠比 Zi′ 小很多，因此真
正的輸入阻抗Zi 較 Zi′ 小得多，以致破壞了達靈頓電路的特性。
圖 7-1 　達靈頓電路（含偏壓電阻圖 7-2 　達靈頓電路（修改了偏壓）

2　第 7 章　串級放大電路　
R1與 R2的電路）

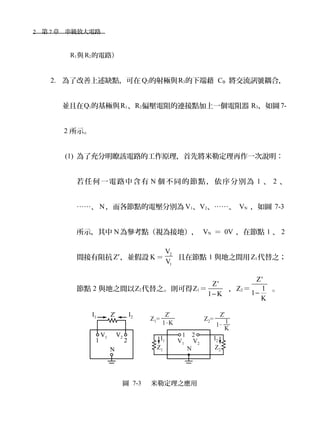

2. 為了改善上述缺點，可在 Q2的射極與R3的下端藉 CB 將交流訊號耦合，
並且在Q1的基極與R1、R2偏壓電阻的連接點加上一個電阻器 R3，如圖7-
2 所示。
(1) 為了充分明瞭該電路的工作原理，首先將米勒定理再作一次說明：
若任何一電路中含有 N 個不同的節點，依序分別為 1 、 2 、
……、 N，而各節點的電壓分別為 V1、V2、……、 VN ，如圖 7-3
所示，其中 N為參考點（視為接地）， VN ＝ 0V ，在節點 1 、 2
間接有阻抗 Z′，並假設 K＝
2
1
V
V
且在節點 1 與地之間用Z1代替之；
節點 2 與地之間以Z2代替之。則可得Z1＝
Z
1 K
'
−
，Z2＝
Z
1
1
K
'
−
。
圖 7-3 　米勒定理之應用

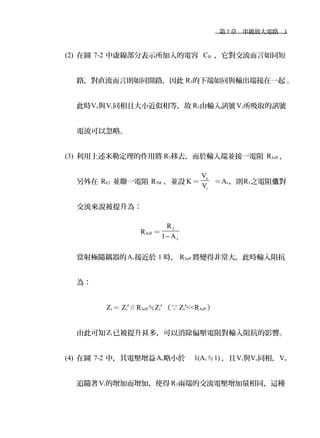

(2) 在圖 7-2 中虛線部分表示所加入的電容 CB ，它對交流而言如同短
路，對直流而言則如同開路，因此 R3的下端如同與輸出端接在一起。
此時Vo與Vi同相且大小近似相等，故 R3由輸入訊號Vi所吸取的訊號
電流可以忽略。
(3) 利用上述米勒定理的作用將 R3移去，而於輸入端並接一電阻 R3eff ，
另外在 RE2 並聯一電阻 R3M ，並設 K＝
o
i
V
V
＝Av，則R3之電阻對值
交流來說被提升為：
R3eff ＝
3
v
R
1 A−
當射極隨耦器的Av接近於 1 時， R3eff 將變得非常大，此時輸入阻抗
為：
Zi ＝ Zi′ // R3eff≒Zi′ （∵ Zi′<<R3eff ）
由此可知Zi 已被提升甚多，可以消除偏壓電阻對輸入阻抗的影響。
(4) 在圖 7-2 中，其電壓增益Av略小於 1(Av≒1) ，且Vi與Vo同相，Vo
追隨著Vi的增加而增加，使得 R3兩端的交流電壓增加量相同，這種

效用如同靴帶同時提高，故稱為靴帶作用（ bootstrapping ）。由於
交流時 CB 視同短路，真正的射極電阻應為 RE2 // R1 // R2 // R3M ，但
是一般而言 R1 // R2 較 RE2 大很多，且 R3M 甚大，所以射極負載電
阻幾近於 RE2 。
二、頻率響應
1. 頻率響應曲線
一放大器之增益隨頻率之變化而變化，兩者之關係曲線即稱為頻率響應
曲線。
2. 中頻段增益
通常放大器的增益都以中頻段為基準，一般而言，前述小訊號分析所求
得之增益即為此處所稱之中頻段增益。
3. 影響放大器低頻響應的因素
(1) 耦合電容。

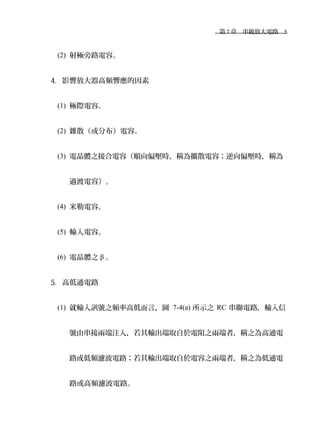

(2) 射極旁路電容。
4. 影響放大器高頻響應的因素
(1) 極際電容。
(2) 雜散（或分布）電容。
(3) 電晶體之接合電容（順向偏壓時，稱為擴散電容；逆向偏壓時，稱為
過渡電容）。
(4) 米勒電容。
(5) 輸入電容。
(6) 電晶體之 β 。
5. 高低通電路
(1) 就輸入訊號之頻率高低而言，圖 7-4(a) 所示之 RC 串聯電路，輸入信
號由串接兩端注入，若其輸出端取自於電阻之兩端者，稱之為高通電
路或低頻濾波電路；若其輸出端取自於電容之兩端者，稱之為低通電
路或高頻濾波電路。

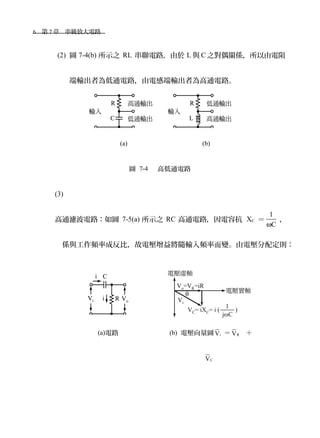

(2) 圖 7-4(b) 所示之 RL 串聯電路，由於 L 與 C 之對偶關係，所以由電阻
端輸出者為低通電路，由電感端輸出者為高通電路。
　　
　　　　　　　　　　　　 (a)　　　　　　　　　　 (b)
圖 7-4 　高低通電路
(3)
高通濾波電路：如圖 7-5(a) 所示之 RC 高通電路，因電容抗 XC ＝
1
Cω
，
係與工作頻率成反比，故電壓增益將隨輸入頻率而變。由電壓分配定則：
(a)電路 (b) 電壓向量圖 iV ＝ RV ＋
CV

(c)增益對頻率曲線
(d) 相位轉移對頻率曲線
圖 7-5 　 RC 高通濾波電路
Vo＝ i
C
R
V
R jX
×
−
＝
i
R
V
1
R
j C
×
ω
＋
∴Av＝
o
i
V R j RC
1V 1 j RCR
j C
ω
ω
ω
＝＝
＋＋
＝
1
2 2 2
RC 1
tan
RC1 R C
−ω
∠
ωω＋
………………………………………(A)
當頻率在中頻段以上時， XC 甚低如同短路，故Vo＝Vi，而電壓
增益Av＝
o
i
V
1
V
＝
低頻時， XC 甚高而Vo甚小，使 Av≒0 ，故阻止低頻通過，形成
低頻濾波電路（或稱為高通濾波電路）。
當頻率等於低頻截止頻率時， fL ＝
1
2 RCπ
即 L
1
RC
ω ＝，其電壓增

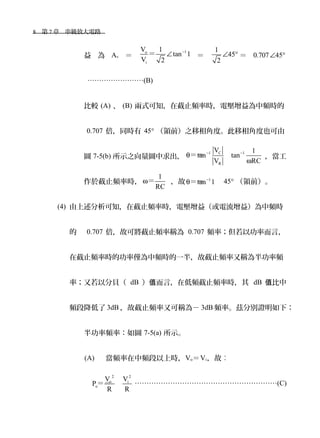

益為 Av ＝
1o
i
V 1
tan 1
V 2
−
∠＝＝
1
45
2
∠ ° ＝ 0.707 45∠ °
……………………(B)
比較 (A) 、 (B) 兩式可知，在截止頻率時，電壓增益為中頻時的
0.707 倍，同時有 45° （領前）之移相角度。此移相角度也可由
圖 7-5(b) 所示之向量圖中求出，
C1 1
R
V 1
tan tan
RCV
− −
θ
ω
＝＝，當工
作於截止頻率時，
1
RC
ω＝，故 1
tan 1−
θ＝＝ 45° （領前）。
(4) 由上述分析可知，在截止頻率時，電壓增益（或電流增益）為中頻時
的 0.707 倍，故可將截止頻率稱為 0.707 頻率；但若以功率而言，
在截止頻率時的功率僅為中頻時的一半，故截止頻率又稱為半功率頻
率；又若以分貝（ dB ）而言，在低頻截止頻率時，其值 dB 比中值
頻段降低了 3dB ，故截止頻率又可稱為－ 3dB 頻率。茲分別證明如下：
半功率頻率：如圖 7-5(a) 所示。
(A) 當頻率在中頻段以上時，Vo＝Vi，故︰
2 2
o i
o
V V
P
R R
＝＝ ……………………………………………………(C)

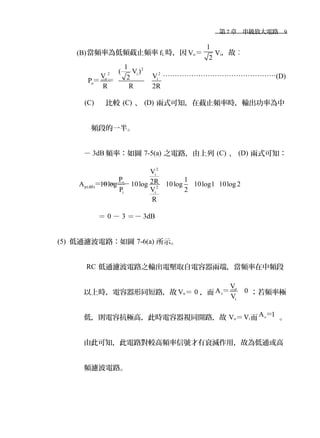

(B)當頻率為低頻截止頻率 fL 時，因 Vo＝
1
2
Vi，故︰
2
2 2i
o i
o
1
( V )
V V2P
R R 2R
＝＝＝
…………………………………………(D)
(C) 比較 (C) 、 (D) 兩式可知，在截止頻率時，輸出功率為中
頻段的一半。
－ 3dB 頻率：如圖 7-5(a) 之電路，由上列 (C) 、 (D) 兩式可知：
2
i
o
p(dB) 2
ii
V
P 12RA 10log 10log 10log 10log1 10log2
VP 2
R
＝＝＝＝－
＝ 0 － 3 ＝－ 3dB

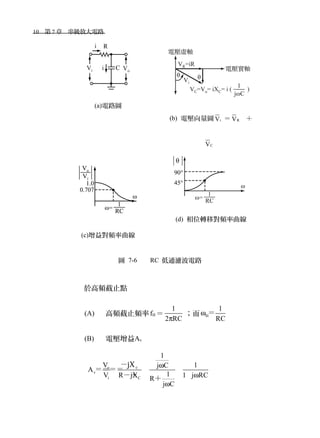

(5) 低通濾波電路：如圖 7-6(a) 所示。
RC 低通濾波電路之輸出電壓取自電容器兩端，當頻率在中頻段
以上時，電容器形同短路，故 Vo＝ 0 ，而
o
v
i
V
A 0
V
＝＝；若頻率極
低，則電容抗極高，此時電容器視同開路，故 Vo＝Vi而 vA 1＝。
由此可知，此電路對較高頻率信號才有衰減作用，故為低通或高
頻濾波電路。

(a)電路圖
(b) 電壓向量圖 iV ＝ RV ＋
CV
(c)增益對頻率曲線
(d) 相位轉移對頻率曲線
圖 7-6 　 RC 低通濾波電路
於高頻截止點
(A) 高頻截止頻率 fH ＝
1
2 RCπ
；而 H
1
RC
ω ＝
(B) 電壓增益Av
o
v
i C
1
V 1j C
A
1V R jX 1 j RCR
j C
ω
ω
ω
ｃ－jX
＝＝＝＝
－＋＋

　　
1
2 2 2
1
tan RC
1 R C
−
∠ ω
ω
＝－
＋
∵ H
1
RC
ω ＝
∴
1
v
1
A tan 1 0.707
2
−
∠ ∠ °＝－＝－45 （落後）
(C)dB 值
i
o
v(dB)
i i
V
V 12A 20log 20log 20log
V V 2
＝＝＝
　＝ 20log1 －20log 2 ＝ 0 － 10log2 ＝－ 3dB

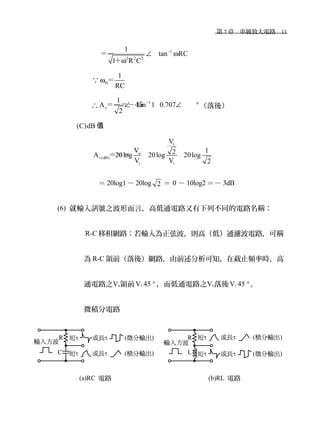

(6) 就輸入訊號之波形而言，高低通電路又有下列不同的電路名稱：
R-C 移相網路：若輸入為正弦波，則高（低）通濾波電路，可稱
為 R-C 領前（落後）網路，由前述分析可知，在截止頻率時，高
通電路之Vo領前Vi 45 °，而低通電路之Vo落後 Vi 45 °。

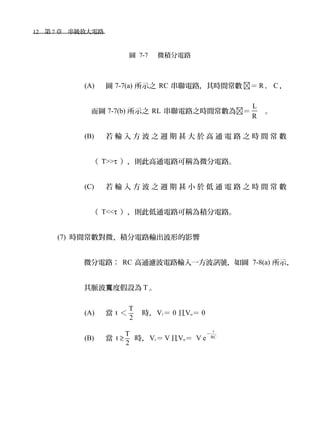

微積分電路
(a)RC 電路 (b)RL 電路

圖 7-7 　微積分電路
(A) 圖 7-7(a) 所示之 RC 串聯電路，其時間常數 ＝ R ． C ，
而圖 7-7(b) 所示之 RL 串聯電路之時間常數為＝
L
R
。
(B) 若輸入方波之週期甚大於高通電路之時間常數
（ T>>τ ），則此高通電路可稱為微分電路。
(C) 若輸入方波之週期甚小於低通電路之時間常數
（ T<<τ ），則此低通電路可稱為積分電路。
(7) 時間常數對微、積分電路輸出波形的影響
微分電路： RC 高通濾波電路輸入一方波訊號，如圖 7-8(a) 所示，
其脈波度假設為寬 T 。
(A) 當 t ＜
T
2
時，Vi＝ 0 且Vo＝ 0
(B) 當 t ≥
T
2
時，Vi＝ V且Vo＝ V e
t
RC
－

　　　　　　

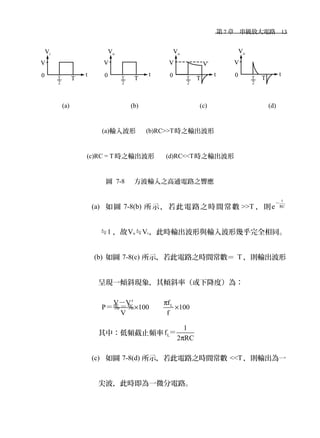

　　　　 (a)　　　　　　　　 (b) 　　　　　　　　 (c)　　　　　　　　 (d)
(a)輸入波形　 (b)RC>>T時之輸出波形
(c)RC = T 時之輸出波形　 (d)RC<<T時之輸出波形
圖 7-8 　方波輸入之高通電路之響應
(a) 如圖 7-8(b) 所示，若此電路之時間常數 >>T ，則e
t
RC
－
≒1 ，故Vo≒Vi，此時輸出波形與輸入波形幾乎完全相同。
(b) 如圖 7-8(c) 所示，若此電路之時間常數＝ T ，則輸出波形
呈現一傾斜現象，其傾斜率（或下降度）為：
LfV V
P 100 100
V f
π
× ×
'－
＝％＝％
其中：低頻截止頻率 L
1
f
2 RCπ
＝
(c) 如圖 7-8(d) 所示，若此電路之時間常數 <<T，則輸出為一
尖波，此時即為一微分電路。

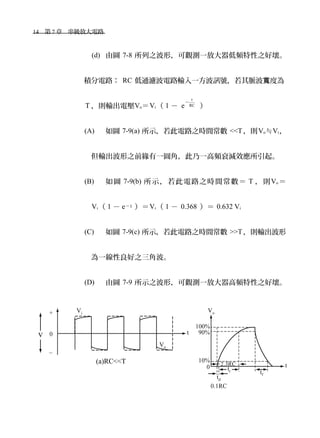

(d) 由圖 7-8 所列之波形，可觀測一放大器低頻特性之好壞。
積分電路： RC 低通濾波電路輸入一方波訊號，若其脈波度為寬
T ，則輸出電壓Vo＝Vi（ 1 － e
t
RC
－
）
(A) 如圖 7-9(a) 所示，若此電路之時間常數 <<T，則Vo≒Vi，
但輸出波形之前緣有一圓角，此乃一高頻衰減效應所引起。
(B) 如圖 7-9(b) 所示，若此電路之時間常數＝ T ，則Vo ＝
Vi（ 1 － e－1 ）＝Vi（ 1 － 0.368 ）＝ 0.632 Vi
(C) 如圖 7-9(c) 所示，若此電路之時間常數 >>T，則輸出波形
為一線性良好之三角波。
(D) 由圖 7-9 所示之波形，可觀測一放大器高頻特性之好壞。

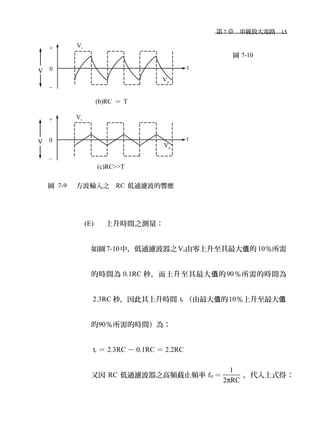

(a)RC<<T

(b)RC ＝ T
(c)RC>>T
圖 7-9 　方波輸入之 RC 低通濾波的響應
圖 7-10
(E) 上升時間之測量：
如圖7-10中，低通濾波器之Vo由零上升至其最大的值 10％所需
的時間為 0.1RC 秒，而上升至其最大的值 90％所需的時間為
2.3RC 秒，因此其上升時間 tr （由最大的值 10％上升至最大值
的90％所需的時間）為：
tr ＝ 2.3RC － 0.1RC ＝ 2.2RC
又因 RC 低通濾波器之高頻截止頻率 fH ＝
1
2 RCπ
，代入上式得：

tr ＝
H H
2.2 0.35
2 f fπ
＝
(F) 上升與下降時間決定於電路之高頻響應，欲高頻響應良好
則上升與下降時間無任何變化，即 fH ＝
r
1
2t
（ Hz ）或
f
1
2t
（ Hz ）。

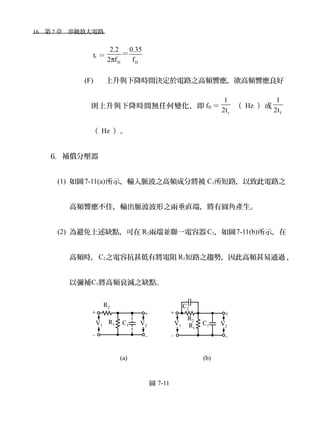

6. 補償分壓器
(1) 如圖7-11(a)所示，輸入脈波之高頻成分將被 C1所短路，以致此電路之
高頻響應不佳，輸出脈波波形之兩垂直端，將有圓角產生。
(2) 為避免上述缺點，可在 R2兩端並聯一電容器 C2，如圖7-11(b)所示，在
高頻時，C2之電容抗甚低有將電阻 R2短路之趨勢，因此高頻甚易通過，
以彌補C1將高頻衰減之缺點。
　　　
　　　　　　　　　　　　 (a)　　　　　　　　　　 (b)
圖 7-11

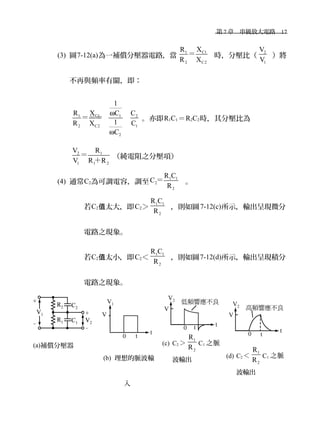

(3) 圖7-12(a)為一補償分壓器電路，當
C11
2 C2
XR
R X
＝時，分壓比（
2
1
V
V
）將
不再與頻率有關，即：
C11 1 2
2 C2 1
2
1
XR C C
1R X C
C
ω
ω
＝＝＝。亦即R1C1＝R2C2時，其分壓比為
2 1
1 1 2
V R
V R R
＝
＋
（純電阻之分壓項）
(4) 通常C2為可調電容，調至
1 1
2
2
R C
C
R
＝。
若C2 太大，即值 C2＞
1 1
2
R C
R
，則如圖7-12(c)所示，輸出呈現微分
電路之現象。
若C2 太小，即值 C2＜
1 1
2
R C
R
，則如圖7-12(d)所示，輸出呈現積分
電路之現象。
(a)補償分壓器
(b) 理想的脈波輸
入
(c) C2 ＞
1
2
R
R
C1 之脈
波輸出
(d) C2 ＜
1
2
R
R
C1 之脈
波輸出

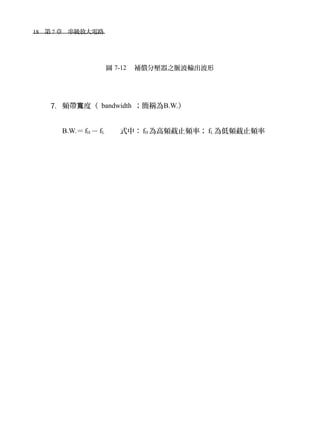

圖 7-12 　補償分壓器之脈波輸出波形
7. 頻帶度寬（ bandwidth ；簡稱為B.W.）
B.W.＝fH － fL 　　式中： fH 為高頻截止頻率； fL 為低頻截止頻率

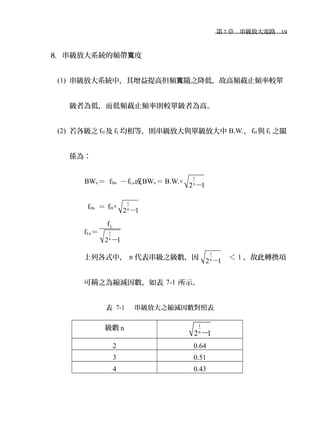

8. 串級放大系統的頻帶度寬
(1) 串級放大系統中，其增益提高但頻隨之降低，故高頻截止頻率較單寬
級者為低，而低頻截止頻率則較單級者為高。
(2) 若各級之 fH 及 fL 均相等，則串級放大與單級放大中 B.W.、fH 與 fL 之關
係為：
BWn＝ fHn －fLn或BWn＝ B.W.×
1
n
2 1－
fHn ＝ fH×
1
n
2 1－
fLn＝
L
1
n
f
2 1－
上列各式中， n 代表串級之級數，因
1
n
2 1－＜ 1 ，故此轉換項
可稱之為縮減因數，如表 7-1 所示。
表 7-1 　串級放大之縮減因數對照表
級數 n 1
n
2 1－
2 0.64
3 0.51
4 0.43

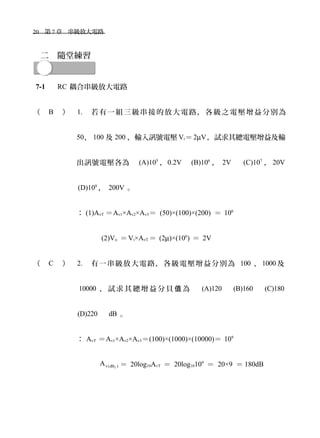

二　隨堂練習
7-1 　 RC 耦合串級放大電路
（ B ） 1. 若有一組三級串接的放大電路，各級之電壓增益分別為
50、 100 及 200 ，輸入訊號電壓 Vi＝2µV，試求其總電壓增益及輸
出訊號電壓各為　 (A)105
，0.2V　 (B)106
， 2V 　 (C)107
， 20V
(D)108
， 200V 。
： (1)AvT ＝Av1×Av2×Av3＝ (50)×(100)×(200) ＝ 106
(2)Vo ＝Vi×AvT ＝ (2µ)×(106
) ＝ 2V
（ C ） 2. 有一串級放大電路，各級電壓增益分別為 100 、 1000 及
10000 ，試求其總增益分貝為　值 (A)120 　 (B)160 　 (C)180
(D)220　 dB 。
： AvT ＝Av1×Av2×Av3＝(100)×(1000)×(10000)＝ 109
Tv(dB )A ＝ 20log10AvT ＝ 20log10109
＝ 20×9 ＝ 180dB

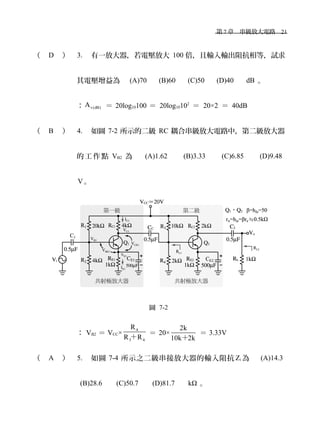

（ D ） 3. 有一放大器，若電壓放大 100 倍，且輸入輸出阻抗相等，試求
其電壓增益為　 (A)70 　 (B)60 　 (C)50 　 (D)40 　 dB 。
： v(dB)A ＝ 20log10100 ＝ 20log10102
＝ 20×2 ＝ 40dB
（ B ） 4. 如圖 7-2 所示的二級 RC 耦合串級放大電路中，第二級放大器
的工作點 VB2 為　 (A)1.62 　 (B)3.33 　 (C)6.85 　 (D)9.48
V。
圖 7-2
： VB2 ＝ VCC×
4
3 4
R
R R＋
＝ 20×
2k
10k 2k＋
＝ 3.33V

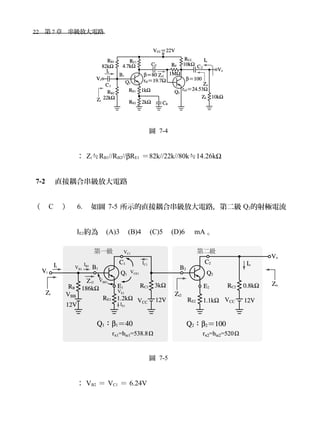

（ A ） 5. 如圖 7-4 所示之二級串接放大器的輸入阻抗 Zi 為　 (A)14.3
(B)28.6 　 (C)50.7 　 (D)81.7 　 kΩ 。

圖 7-4
： Zi≒RB1//RB2//βRE1 ＝82k//22k//80k≒14.26kΩ
7-2 　直接耦合串級放大電路
（ C ） 6. 如圖 7-5 所示的直接耦合串級放大電路，第二級 Q2的射極電流
IE2約為　(A)3　(B)4　(C)5　(D)6　 mA 。
圖 7-5
： VB2 ＝ VC1 ＝ 6.24V

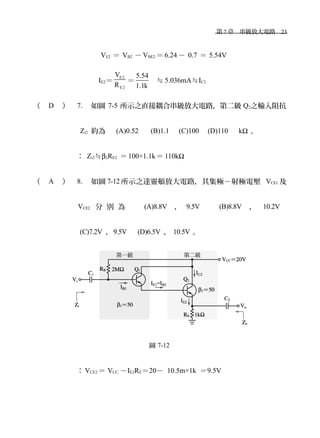

VE2 ＝ VB2 － VBE2 ＝ 6.24－ 0.7 ＝ 5.54V
IE2＝
E2
E2
V
R
＝
5.54
1.1k
≒ 5.036mA≒IC2
（ D ） 7. 如圖 7-5 所示之直接耦合串級放大電路，第二級 Q2之輸入阻抗
Zi2 約為　 (A)0.52 　 (B)1.1 　(C)100　(D)110　 kΩ 。
： Zi2≒β2RE2 ＝100×1.1k＝ 110kΩ
（ A ） 8. 如圖 7-12 所示之達靈頓放大電路，其集極－射極電壓 VCE1 及
VCE2 分別為　 (A)8.8V ， 9.5V 　 (B)8.8V ， 10.2V
(C)7.2V ，9.5V　 (D)6.5V ， 10.5V 。
圖 7-12
： VCE2 ＝ VCC －IE2RE＝20－ 10.5m×1k ＝9.5V

VCE1 ＝ VCC －IE2RE－ VBE2 ＝20－ 10.5m×1k － 0.7 ＝8.8V

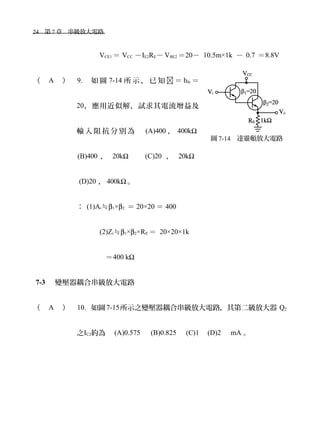

（ A ） 9. 如圖 7-14 所示，已知  ＝ hfe ＝
20，應用近似解，試求其電流增益及
輸入阻抗分別為　 (A)400 ， 400kΩ
(B)400 ， 20kΩ 　 (C)20 ， 20kΩ
(D)20 ， 400kΩ 。
： (1)Ai≒β1×β2 ＝ 20×20 ＝ 400
(2)Zi≒β1×β2×RE ＝ 20×20×1k
＝400 kΩ
7-3 　變壓器耦合串級放大電路

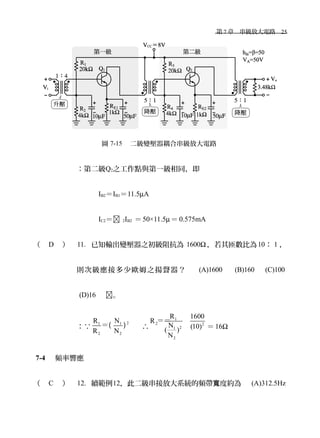

（ A ） 10. 如圖7-15所示之變壓器耦合串級放大電路，其第二級放大器 Q2
之IC2約為　 (A)0.575 　 (B)0.825 　(C)1　(D)2　 mA 。
圖 7-14　達靈頓放大電路

圖 7-15 　二級變壓器耦合串級放大電路
：第二級Q2之工作點與第一級相同，即
IB2＝IB1＝11.5µA
IC2＝ 2IB2 ＝50×11.5µ＝ 0.575mA
（ D ） 11. 已知輸出變壓器之初級阻抗為 1600Ω ，若其匝數比為10： 1 ，
則次級應接多少歐姆之揚聲器？　 (A)1600 　 (B)160 　 (C)100
(D)16 　。
：∵
21 1
2 2
R N
R N
＝( ) 　∴
1
2 2
21
2
R 1600
R
N (10)( )
N
＝＝
＝16Ω
7-4 　頻率響應

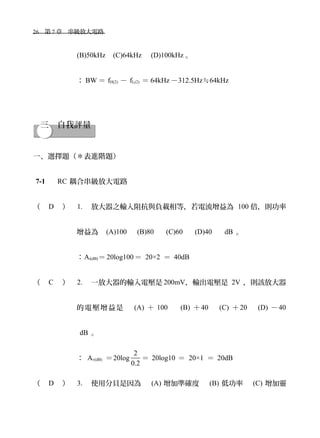

（ C ） 12. 續範例12，此二級串接放大系統的頻帶度約為　寬 (A)312.5Hz

(B)50kHz　(C)64kHz　 (D)100kHz 。
： BW ＝ fH(2) － fL(2) ＝ 64kHz －312.5Hz≒64kHz
三　自我評量
一、選擇題（＊表進階題）
（ D ） 1. 放大器之輸入阻抗與負載相等，若電流增益為 100 倍，則功率
增益為　(A)100　 (B)80 　 (C)60 　 (D)40 　 dB 。
：Ai(dB)＝ 20log100＝ 20×2 ＝ 40dB
（ C ） 2. 一放大器的輸入電壓是 200mV，輸出電壓是 2V ，則該放大器
的電壓增益是　 (A) ＋ 100 　 (B) ＋40　 (C) ＋20　 (D) －40
dB 。
： Av(dB) ＝20log
2
0.2
＝ 20log10 ＝ 20×1 ＝ 20dB
（ D ） 3. 使用分貝是因為　 (A) 增加準確度　 (B) 低功率　 (C) 增加靈

敏度　
(D) 使用方便。

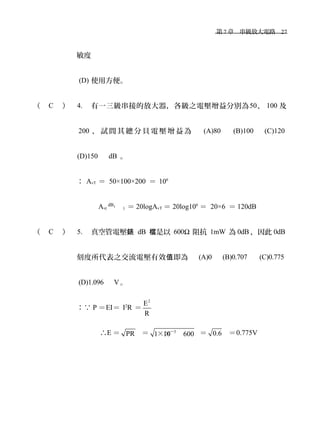

（ C ） 4. 有一三級串接的放大器，各級之電壓增益分別為50、 100 及
200 ，試問其總分貝電壓增益為　 (A)80 　 (B)100 　 (C)120
(D)150　 dB 。
： AvT ＝ 50×100×200 ＝ 106
Av( T
dB
) ＝ 20logAvT ＝ 20log106
＝ 20×6 ＝ 120dB
（ C ） 5. 真空管電壓錶 dB 是以檔 600Ω 阻抗 1mW 為 0dB ，因此 0dB
刻度所代表之交流電壓有效即為　值 (A)0 　 (B)0.707 　 (C)0.775
(D)1.096 　 V。
：∵ P ＝EI＝ I2
R ＝
2
E
R
∴E ＝ PR ＝ 3
1 10 600－
×× ＝ 0.6 ＝0.775V

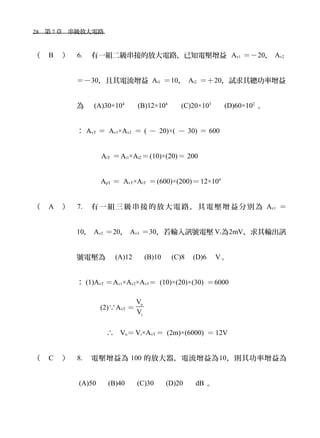

（ B ） 6. 有一組二級串接的放大電路，已知電壓增益 Av1 ＝－20， Av2
＝－30，且其電流增益 Ai1 ＝10， Ai2 ＝＋20，試求其總功率增益
為　 (A)30×104
　 (B)12×104
　 (C)20×103
　 (D)60×102
。
： AvT ＝ Av1×Av2 ＝ ( － 20)×( － 30) ＝ 600
AiT ＝Ai1×Ai2＝(10)×(20)＝ 200
ApT ＝ AvT×AiT ＝(600)×(200)＝12×104
（ A ） 7. 有一組三級串接的放大電路，其電壓增益分別為 Av1 ＝
10， Av2 ＝20， Av3 ＝30，若輸入訊號電壓 Vi為2mV，求其輸出訊
號電壓為　 (A)12 　 (B)10 　(C)8　(D)6　 V。
： (1)AvT ＝Av1×Av2×Av3＝ (10)×(20)×(30) ＝6000
(2)∵AvT ＝
o
i
V
V
　∴ Vo＝Vi×AvT ＝ (2m)×(6000) ＝ 12V
（ C ） 8. 電壓增益為 100 的放大器，電流增益為10，則其功率增益為
(A)50 　 (B)40 　 (C)30 　 (D)20 　 dB 。

：Ap＝ Av×Ai ＝ (100)×(10) ＝1000
Ap(dB) ＝10log10Ap ＝10log101000＝ 10×3 ＝ 30dB

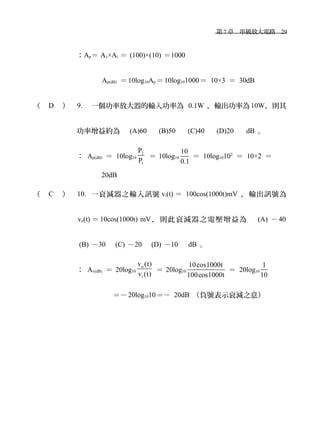

（ D ） 9. 一個功率放大器的輸入功率為 0.1W ，輸出功率為10W，則其
功率增益約為　 (A)60 　 (B)50 　 (C)40 　 (D)20 　 dB 。
： Ap(dB) ＝ 10log10
2
1
P
P
＝ 10log10
10
0.1
＝ 10log10102
＝ 10×2 ＝
20dB
（ C ） 10. 一衰減器之輸入訊號 vi(t) ＝ 100cos(1000t)mV ，輸出訊號為
vo(t) ＝ 10cos(1000t) mV ，則此衰減器之電壓增益為　 (A) －40
(B) －30　 (C) －20　 (D) －10　 dB 。
： Av(dB) ＝ 20log10
o
i
v (t)
v (t)
＝ 20log10
10cos1000t
100cos1000t
＝ 20log10
1
10
＝－20log1010＝－ 20dB （負號表示衰減之意）

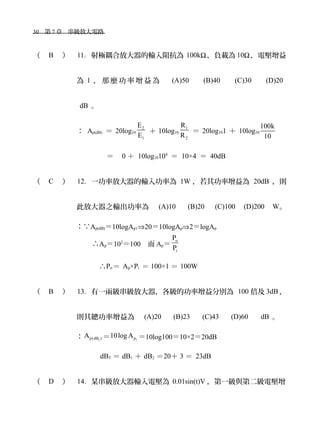

（ B ） 11. 射極耦合放大器的輸入阻抗為 100kΩ，負載為 10Ω，電壓增益
為 1 ，那麼功率增益為　 (A)50 　 (B)40 　 (C)30 　 (D)20
dB 。
： Ap(dB) ＝ 20log10
2
1
E
E
＋ 10log10
1
2
R
R
＝ 20log101 ＋ 10log10
100k
10
　＝ 0 ＋ 10log10104
＝ 10×4 ＝ 40dB
（ C ） 12. 一功率放大器的輸入功率為 1W ，若其功率增益為 20dB ，則
此放大器之輸出功率為　 (A)10 　 (B)20 　(C)100　(D)200　W。
：∵Ap(dB)＝10logAp1⇒20＝10logAp⇒2＝logAp
∴Ap＝102
＝100　而 Ap＝
o
i
P
P
∴Po ＝ Ap×Pi ＝ 100×1 ＝ 100W
（ B ） 13. 有一兩級串級放大器，各級的功率增益分別為 100 倍及 3dB ，
則其總功率增益為　 (A)20 　 (B)23 　 (C)43 　 (D)60 　 dB 。
： 1p(dB )A ＝ 1p10log A ＝10log100＝10×2＝20dB
dBT ＝ dB1 ＋ dB2 ＝20＋ 3 ＝ 23dB
（ D ） 14. 某串級放大器輸入電壓為 0.01sin(t)V ，第一級與第二級電壓增

益分別為 10dB 與 30dB ，則第二級輸出電壓有效約為何？值
(A)7.07 　 (B)1.414 　(C)1　 (D)0.707 　 V。
： dBT ＝ dB1 ＋ dB2 ＝10＋30＝ 40dB
Tv(dB )A ＝ 20logAv ⇒ 40 ＝ 20logAv ⇒ 2 ＝ logAv ⇒ Av ＝ 100
Vo＝Vi×Av＝
0.01
2
×100＝0.707V
（ A ） 15. 已知有一多級放大器，其輸入電阻為 1kΩ，而負載為 9Ω ，當
輸入電壓為 100V 時，其輸出電壓為 30V ，其功率增益為　 (A)10
(B)20 　 (C)30 　 (D)40 　 dB 。
：P1＝
2 2
1
1
E 100
10W
R 1k
（）
＝＝　P2＝
2 2
2
2
E 30
100W
R 9
（）
＝＝
Ap(dB) ＝ 10log
2
1
P
P
＝ 10log
100
10
＝ 10log10 ＝ 10×1 ＝
10dB
（ D ） 16. 下列有關由兩個共射極放大器構成 RC 耦合串級放大電路的敘
述，何者正確？　 (A) 第一級直流工作點的變化會影響到第二級的
直流工作點　 (B) 高頻的電壓增益受到耦合電容的影響而降低

(C) 第一級直流工作點的變化會影響到第二級的交流電壓增益
(D) 低頻的電壓增益受到耦合電容的影響而降低。

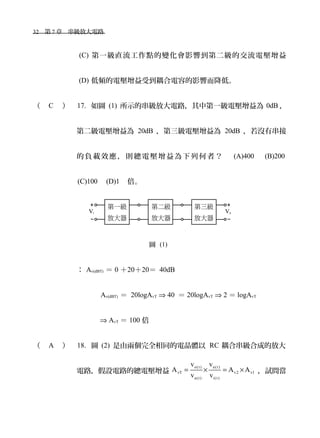

（ C ） 17. 如圖 (1) 所示的串級放大電路，其中第一級電壓增益為 0dB ，
第二級電壓增益為 20dB ，第三級電壓增益為 20dB ，若沒有串接
的負載效應，則總電壓增益為下列何者？　 (A)400 　 (B)200
(C)100　(D)1　倍。
圖 (1)
： Av(dBT) ＝ 0 ＋20＋20＝ 40dB
Av(dBT) ＝ 20logAvT ⇒ 40 ＝ 20logAvT ⇒ 2 ＝ logAvT
⇒ AvT ＝ 100 倍

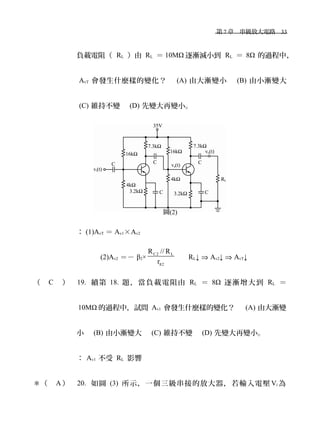

（ A ） 18. 圖 (2) 是由兩個完全相同的電晶體以 RC 耦合串級合成的放大
電路，假設電路的總電壓增益
o(t) a(t)
vT v2 v1
a(t) i(t)
v v
A A A
v v
= × = × ，試問當

負載電阻（ RL ）由 RL ＝ 10MΩ 逐漸減小到 RL ＝ 8Ω 的過程中，
AvT 會發生什麼樣的變化？　 (A) 由大漸變小　 (B) 由小漸變大
(C) 維持不變　 (D) 先變大再變小。
： (1)AvT ＝ Av1×Av2
(2)Av2 ＝－ β2×
C2 L
2
R // R
rπ
　 RL↓ ⇒ Av2↓ ⇒ AvT↓
（ C ） 19. 續第 18. 題，當負載電阻由 RL ＝ 8Ω 逐漸增大到 RL ＝
10MΩ 的過程中，試問 Av1 會發生什麼樣的變化？　 (A) 由大漸變
小　 (B) 由小漸變大　 (C) 維持不變　 (D) 先變大再變小。
： Av1 不受 RL 影響

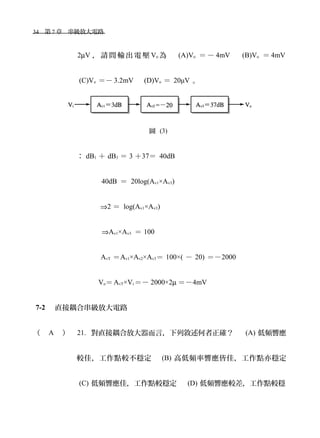

＊（ A ） 20. 如圖 (3) 所示，一個三級串接的放大器，若輸入電壓 Vi 為
圖(2)

2µV ，請問輸出電壓 Vo 為　 (A)Vo ＝－ 4mV 　 (B)Vo ＝ 4mV
(C)Vo ＝－ 3.2mV 　 (D)Vo ＝ 20μV 。
圖 (3)
： dB1 ＋ dB3 ＝ 3 ＋37＝ 40dB
40dB ＝ 20log(Av1×Av3)
⇒2 ＝ log(Av1×Av3)
⇒Av1×Av3 ＝ 100
AvT ＝Av1×Av2×Av3＝ 100×( － 20) ＝－2000
Vo＝AvT×Vi ＝－ 2000×2µ ＝－4mV
（ A ） 21. 對直接耦合放大器而言，下列敘述何者正確？　 (A) 低頻響應
較佳，工作點較不穩定　 (B) 高低頻率響應皆佳，工作點亦穩定
(C) 低頻響應佳，工作點較穩定　 (D) 低頻響應較差，工作點較穩

定。

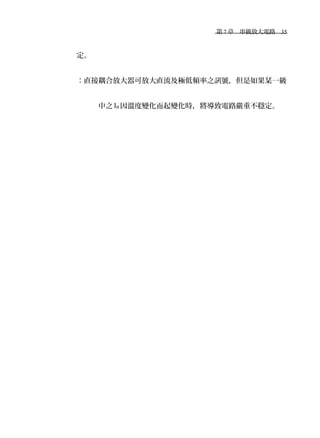

：直接耦合放大器可放大直流及極低頻率之訊號，但是如果某一級
中之 IB 因溫度變化而起變化時，將導致電路嚴重不穩定。

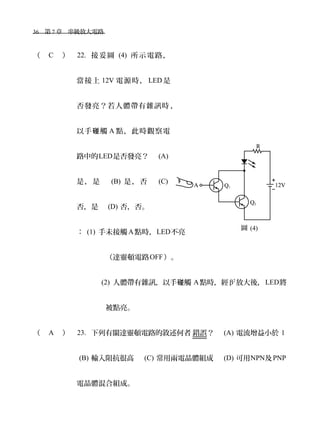

（ C ） 22. 接妥圖 (4) 所示電路，
當接上 12V 電源時， LED 是
否發亮？若人體帶有雜訊時，
以手觸碰 A 點，此時觀察電
路中的LED是否發亮？　 (A)
是，是　 (B) 是，否　 (C)
否，是　 (D) 否，否。
： (1) 手未接觸 A點時，LED不亮
　（達靈頓電路OFF）。
(2) 人體帶有雜訊，以手觸碰 A點時，經 β2
放大後，LED將
被點亮。
（ A ） 23. 下列有關達靈頓電路的敘述何者錯誤？　 (A) 電流增益小於 1
(B) 輸入阻抗很高　 (C) 常用兩電晶體組成　 (D) 可用NPN及PNP
電晶體混合組成。
圖 (4)

：Ai＝(1＋β1)(1＋β2)≒β2
? 1
（ A ） 24. 積體電路內之串級放大電路大部分採用何種耦合方式？　 (A)
直接耦合　 (B) 電容耦合　 (C) 電阻耦合　 (D) 變壓器耦合。

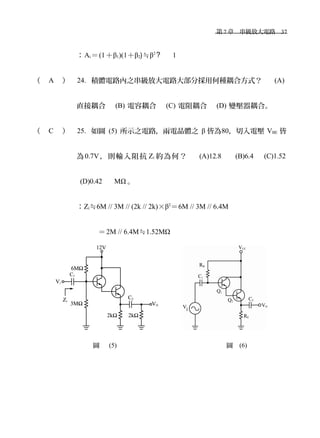

（ C ） 25. 如圖 (5) 所示之電路，兩電晶體之 β 皆為80，切入電壓 VBE 皆
為0.7V，則輸入阻抗 Zi 約為何？　 (A)12.8 　 (B)6.4 　(C)1.52
(D)0.42 　 MΩ 。
：Zi≒6M // 3M // (2k // 2k)×β2
＝6M // 3M // 6.4M
＝2M // 6.4M≒1.52MΩ
　　　
　　　　　　　　　圖 (5) 　　　　　　　　　　　　　　　　圖 (6)

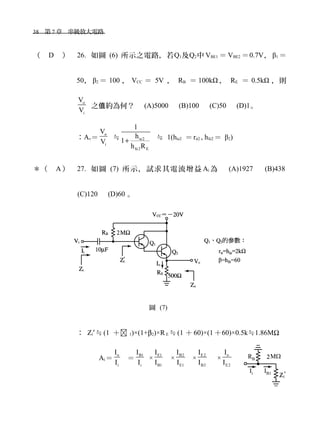

（ D ） 26. 如圖 (6) 所示之電路，若Q1及Q2中 VBE1 ＝ VBE2 ＝0.7V， β1 ＝
50， β2 ＝ 100 ， VCC ＝ 5V ， RB ＝ 100kΩ ， RE ＝ 0.5kΩ ，則
o
i
V
V
之約為何？　值 (A)5000 　(B)100　 (C)50 　(D)1。
：Av＝
o
i
V
V
≒ ie2
fe2 E
1
h
1
h R
+ ≒ 1(hie2 ＝rπ2 , hfe2 ＝ β2)

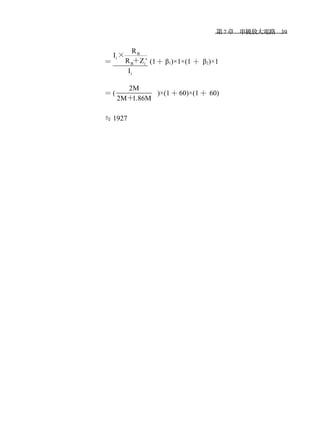

＊（ A ） 27. 如圖 (7) 所示，試求其電流增益 Ai 為　 (A)1927 　 (B)438
(C)120　 (D)60 。
圖 (7)
： Zi′≒(1 ＋ 1)×(1+β2)×RE ≒(1 ＋ 60)×(1 ＋60)×0.5k≒1.86MΩ
Ai＝
o
i
I
I
＝
B1
i
I
I
×
E1
B1
I
I
×
B2
E1
I
I
×
E2
B2
I
I
×
o
E2
I
I

　＝
B
i
B i
i
R
I
R Z
I
'
×
＋ (1＋ β1)×1×(1 ＋ β2)×1
　＝ (
2M
2M 1.86M＋
)×(1 ＋ 60)×(1 ＋ 60)
　≒ 1927

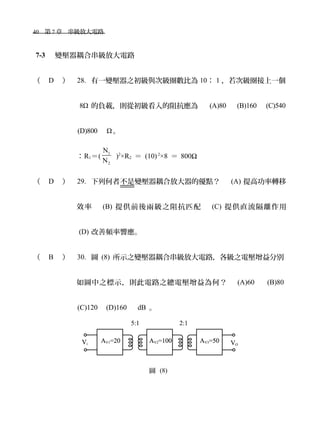

7-3 　變壓器耦合串級放大電路
（ D ） 28. 有一變壓器之初級與次級圈數比為 10： 1 ，若次級圈接上一個
8Ω 的負載，則從初級看入的阻抗應為　 (A)80 　 (B)160 　 (C)540
(D)800　 Ω。
：R1＝(
1
2
N
N
)2
×R2 ＝ (10)2
×8 ＝ 800Ω
（ D ） 29. 下列何者不是變壓器耦合放大器的優點？　 (A) 提高功率轉移
效率　 (B) 提供前後兩級之阻抗匹配　 (C) 提供直流隔離作用
(D) 改善頻率響應。
（ B ） 30. 圖 (8) 所示之變壓器耦合串級放大電路，各級之電壓增益分別
如圖中之標示，則此電路之總電壓增益為何？　 (A)60 　 (B)80
(C)120　(D)160　 dB 。
圖 (8)

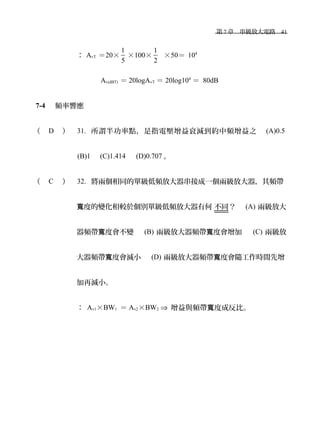

： AvT ＝20×
1
5
×100×
1
2
×50＝ 104
Av(dBT) ＝ 20logAvT ＝ 20log104
＝ 80dB
7-4 　頻率響應
（ D ） 31. 所謂半功率點，是指電壓增益衰減到約中頻增益之　 (A)0.5
(B)1　 (C)1.414 　 (D)0.707 。
（ C ） 32. 將兩個相同的單級低頻放大器串接成一個兩級放大器，其頻帶
度的變化相較於個別單級低頻放大器有何寬不同？　 (A) 兩級放大
器頻帶度會不變　寬 (B) 兩級放大器頻帶度會增加　寬 (C) 兩級放
大器頻帶度會減小　寬 (D) 兩級放大器頻帶度會隨工作時間先增寬
加再減小。
： Av1×BW1 ＝ Av2×BW2 ⇒ 增益與頻帶度成反比。寬

二、計算題

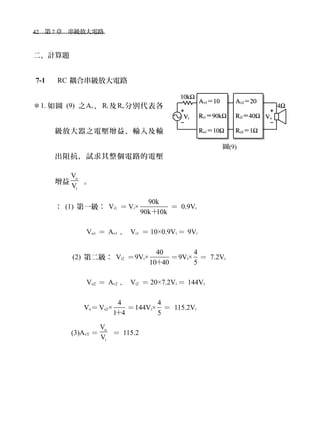

＊1. 如圖 (9) 之Av、 Ri 及Ro 分別代表各
級放大器之電壓增益、輸入及輸
出阻抗，試求其整個電路的電壓
增益
o
i
V
V
。
： (1) 第一級： Vi1 ＝ Vi×
90k
90k 10k＋
＝ 0.9Vi
　 Vo1 ＝ Av1 ． Vi1 ＝ 10×0.9Vi ＝ 9Vi
(2) 第二級： Vi2 ＝9Vi×
40
10 40＋
＝9Vi×
4
5
＝ 7.2Vi
　 Vo2 ＝ Av2 ． Vi2 ＝ 20×7.2Vi ＝ 144Vi
　 Vo＝Vo2×
4
1 4＋
＝144Vi×
4
5
＝ 115.2Vi
(3)AvT ＝
o
i
V
V
＝ 115.2
圖(9)

＊2. 如圖 (10) 所示電路，假設Q1與Q2電
晶體之 均為值 100 ，試求 VC2
電壓。值
： VBB ＝9×
50k
100k 50k＋
＝ 3V
RBB ＝100k//50k
　＝
100k 50k
100k 50k
×
＋
≒33.3kΩ
∵VBB ＝(
BB
1
R
1 β＋
×IE1)＋ VBE1 ＋RE1×IE1
∴3V ＝(
33.3k
1 100＋
×IE1)＋0.7V＋ (3k×IE1)
　2.3V＝
(33.3 303)k
101
＋
×IE1
　IE1＝
2.3V
3.33k
＝ 0.69mA 　IC1≒IE1＝ 0.69mA
　 V5kΩ ＝IC1×RC1＝ 0.69m×5k ＝ 3.45V
　 V2kΩ ＝ V5kΩ － VBE2 ＝ 3.45－ 0.7 ＝ 2.75V
　IE2＝
2k
E2
V
R
Ω
＝
2.75
2k
＝ 1.375mA≒IC2
圖(10)

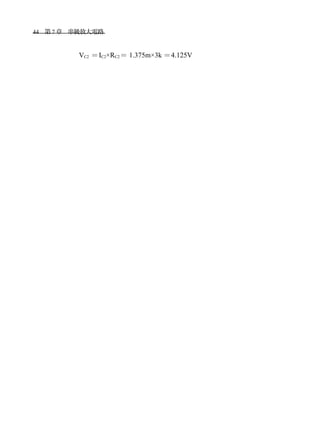

　 VC2 ＝IC2×RC2＝ 1.375m×3k ＝4.125V

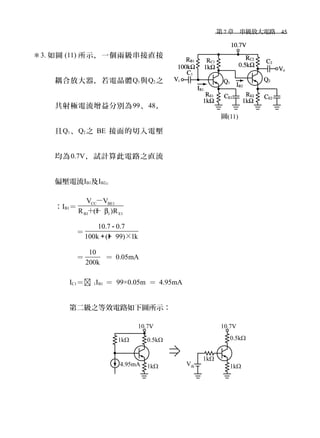

＊3. 如圖 (11) 所示，一個兩級串接直接
耦合放大器，若電晶體Q1與Q2之
共射極電流增益分別為99、48，
且Q1、Q2之 BE 接面的切入電壓
均為0.7V，試計算此電路之直流
偏壓電流IB1及IB2。
：IB1＝
CC BE1
B1 1 E1
V V
R (1 )Rβ
－
＋＋
　＝
10.7 0.7
100k (1 99) 1k×
－
＋＋
　＝
10
200k
＝ 0.05mA
IC1＝ 1IB1 ＝ 99×0.05m ＝ 4.95mA
第二級之等效電路如下圖所示：
圖(11)

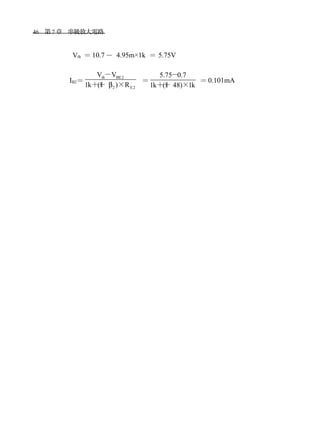

Vth ＝ 10.7－ 4.95m×1k ＝ 5.75V
IB2＝
th BE2
2 E2
V V
1k (1 ) Rβ
－
＋＋ ×
＝
5.75 0.7
1k (1 48) 1k
－
＋＋ ×
＝ 0.101mA

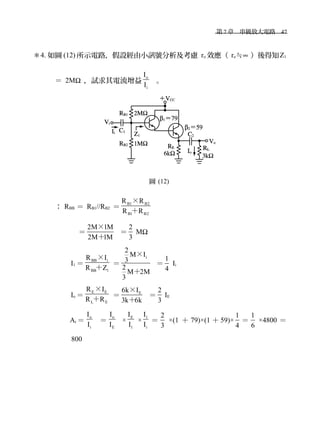

＊4. 如圖 (12) 所示電路，假設經由小訊號分析及考慮 ro 效應（ ro≒∞ ）後得知Z1
＝ 2MΩ ，試求其電流增益
o
i
I
I
。
圖 (12)
： RBB ＝ RB1//RB2 ＝
B1 B2
B1 B2
R R
R R＋
×
　＝
2M 1M
2M 1M＋
×
＝
2
3
MΩ
I1 ＝
BB i
BB 1
R I
R Z＋
×
＝
i
2
M I
3
2
M 2M
3
＋
×
＝
1
4
Ii
Io ＝
E E
L E
R I
R R＋
×
＝ E6k I
3k 6k＋
×
＝
2
3
IE
Ai ＝
o
i
I
I
＝
o
E
I
I
×
E
1
I
I
×
1
i
I
I
＝
2
3
×(1 ＋ 79)×(1 ＋ 59)×
1
4
＝
1
6
×4800 ＝
800

電子學Ii 教師手冊ch7

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Similar to 電子學Ii 教師手冊ch7

Similar to 電子學Ii 教師手冊ch7 (20)

More from lungtengtech

More from lungtengtech (20)

電子學Ii 教師手冊ch7
