1. HARDWARE PADA OSI
LAYER
DARI: M. MATHLA’IL FAJRI

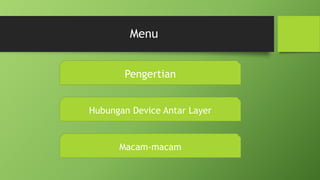

2. Menu
Pengertian
Macam-macam
Hubungan Device Antar Layer

3. Penjelasan Singkat
• Di dunia teknologi pada zaman sekarang ini, banyak sekali
peralatan-peralatan elektronik yang sudah sangat berkembang,
dan memiliki berbagai macam vendor dan fitur-fitur yang berbeda-
beda
• Dari hal tersebut, dibuatlah suatu sistem yang digunakan untuk
menghubungkan peralatan-peralatan elektronik tersebut tanpa
harus menyesuaikan

4. Macam-macam Layer OSI
Physical Layer
Datalink Layer
Network Layer
Transport Layer
Session Layer
Presentation Layer
Application Layer

5. Application Layer
• Adalah sebuah Layer pada OSI yang berfungsi sebagai penghubung
antara satu workstation dengan workstation yang lain dengan
menggunakan layanan jaringan.
• Selain itu, application layer bisa berfungsi sebagai antarmuka
dengan aplikasi agar mempermudah user dalam mengakses atau
menggunakan jaringan
• Protokol yang digunakan dalam lapisan ini antara lain HTTP; FTP;
DNS; POP3; dll

6. Presentasion Layer
• Pada layer ini bertugas untuk mentranslansikan suatu ekstensi
yang dibutuhkan pada satu jaringan yang satu dengan yang
lainnya, dengan cara melakuakan konversi berupa kode-kode
tertentu agar data yang diterima dari satu workstation ke
workstation yang lain dapat berjalan dengan baik, serta menguragi
dampak terambilnya data secara illegal ketika melakukan transfer.

7. Session Layer
• Pada layer ini, bekerja untuk membentuk, mengelola, dan
memutuskan aliran data yang ada. Baik berupa keamanan
jaringan, tipe komunikasinya dll.
• Contoh device yang digunakan
NetBIOS
Names Pipes
Mail Slots
RPC

8. Transport Layer
• Digunakan sebagai alat transportasi data dari wokstation yang satu
dengan workstation yang lain
• Selain itu, layer ini berfungsi sebagai sistem transportasi yang
digunakan ketika data tersebut dialirkan
• Contoh device
Gateway
Advanced Cable Tester
Brouter

9. Network Layer
• Layer ini sebagai penghubung antara satu network dengan network
yang lain sehingga data dapat dikirim keluar dengan membagi
aliran data biner ke paket-paket dengan panjang tertentu
• Contoh device
Brouter
Router
Frame Relay Device
ATM Switch
Advanced Cable Tester

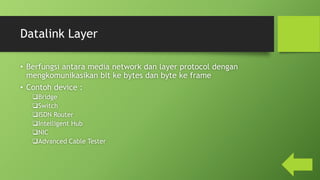

10. Datalink Layer
• Berfungsi antara media network dan layer protocol dengan
mengkomunikasikan bit ke bytes dan byte ke frame
• Contoh device :
Bridge
Switch
ISDN Router
Intelligent Hub
NIC
Advanced Cable Tester

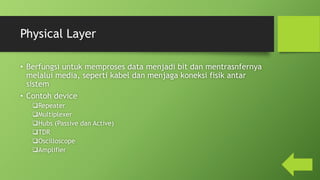

11. Physical Layer
• Berfungsi untuk memproses data menjadi bit dan mentrasnfernya
melalui media, seperti kabel dan menjaga koneksi fisik antar
sistem
• Contoh device
Repeater
Multiplexer
Hubs (Passive dan Active)
TDR
Oscilloscope
Amplifier

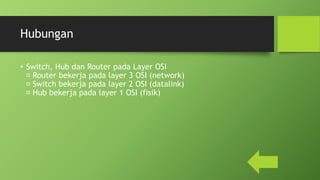

12. Hubungan
• Switch, Hub dan Router pada Layer OSI
Router bekerja pada layer 3 OSI (network)
Switch bekerja pada layer 2 OSI (datalink)
Hub bekerja pada layer 1 OSI (fisik)

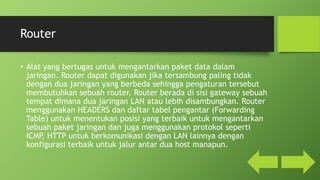

13. Router
• Alat yang bertugas untuk mengantarkan paket data dalam
jaringan. Router dapat digunakan jika tersambung paling tidak
dengan dua jaringan yang berbeda sehingga pengaturan tersebut
membutuhkan sebuah router. Router berada di sisi gateway sebuah
tempat dimana dua jaringan LAN atau lebih disambungkan. Router
menggunakan HEADERS dan daftar tabel pengantar (Forwarding
Table) untuk menentukan posisi yang terbaik untuk mengantarkan
sebuah paket jaringan dan juga menggunakan protokol seperti
ICMP, HTTP untuk berkomunikasi dengan LAN lainnya dengan
konfigurasi terbaik untuk jalur antar dua host manapun.

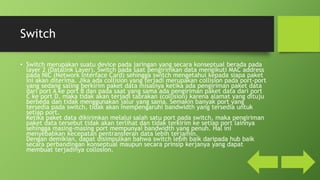

14. Switch
• Switch merupakan suatu device pada jaringan yang secara konseptual berada pada
layer 2 (Datalink Layer). Switch pada saat pengirimkan data mengikuti MAC address
pada NIC (Network Interface Card) sehingga switch mengetahui kepada siapa paket
ini akan diterima. Jika ada collision yang terjadi merupakan collision pada port-port
yang sedang saling berkirim paket data misalnya ketika ada pengiriman paket data
dari port A ke port B dan pada saat yang sama ada pengiriman paket data dari port
C ke port D, maka tidak akan terjadi tabrakan (collision) karena alamat yang dituju
berbeda dan tidak menggunakan jalur yang sama. Semakin banyak port yang
tersedia pada switch, tidak akan mempengaruhi bandwidth yang tersedia untuk
setiap port.
Ketika paket data dikirimkan melalui salah satu port pada switch, maka pengiriman
paket data tersebut tidak akan terlihat dan tidak terkirim ke setiap port lainnya
sehingga masing-masing port mempunyai bandwidth yang penuh. Hal ini
menyebabkan kecepatan pentransferan data lebih terjamin.
Dengan demikian, dapat disimpulkan bahwa switch lebih baik daripada hub baik
secara perbandingan konseptual maupun secara prinsip kerjanya yang dapat
membuat terjadinya collosion.

15. HUB
• Hub adalah sebuah perangkat jaringan komputer yang berfungsi untuk
menghubungkan peralatan-peralatan dengan ethernet 10BaseT atau
serat optik sehingga menjadikannya dalam satu segmen jaringan. Hub
bekerja pada lapisan fisik (layer 1) pada model OSI.
Jika jumlah port yang tersedia tidak cukup untuk menghubungkan semua
komputer yang akan dihubungkan ke dalam satu jaringan dapat
digunakan beberapa hub yang dihubungkan secara up-link. Port yang
tersedia biasanya sampai 8, 16, 24 atau lebih banyak sesuai kebutuhan.
Untuk kecepatan, dapat digunakan HUB 10 atau Switch 10/100.
Sebaiknya menggunakan 10/100 karena dapat digunakan untuk jaringan
berkecepatan maksimal 10 atau 100. Hub ada yang mendukung
penggunaan kabel coax yang mendukung topologi BUS dan UTP yang
mendukung topologi STAR. Namun tipe terbaru cenderung hanya
menyediakan dukungan untuk penggunaan kabel UTP.
