Hadoop Compatible File Systems 2019 （db tech showcase 2019 Tokyo講演資料、2019/09/25）

© 2019 NTT DATA Corporation
09/25/2019
NTT DATA
Masatake Iwasaki
Hadoop Compatible File Systems

© 2019 NTT DATA Corporation 2

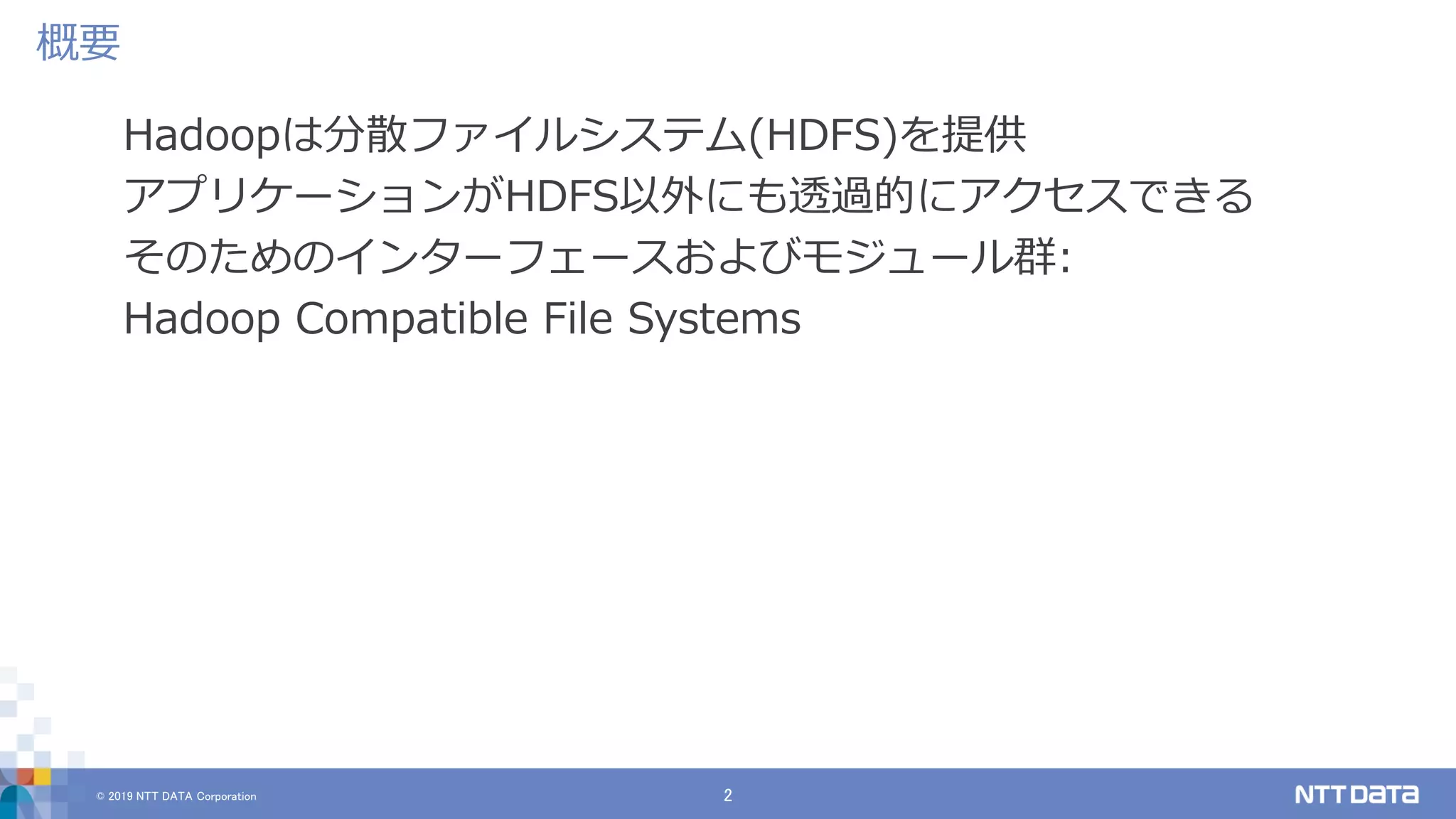

Hadoopは分散ファイルシステム(HDFS)を提供
アプリケーションがHDFS以外にも透過的にアクセスできる
そのためのインターフェースおよびモジュール群:
概要

Hadoopのファイルシステム

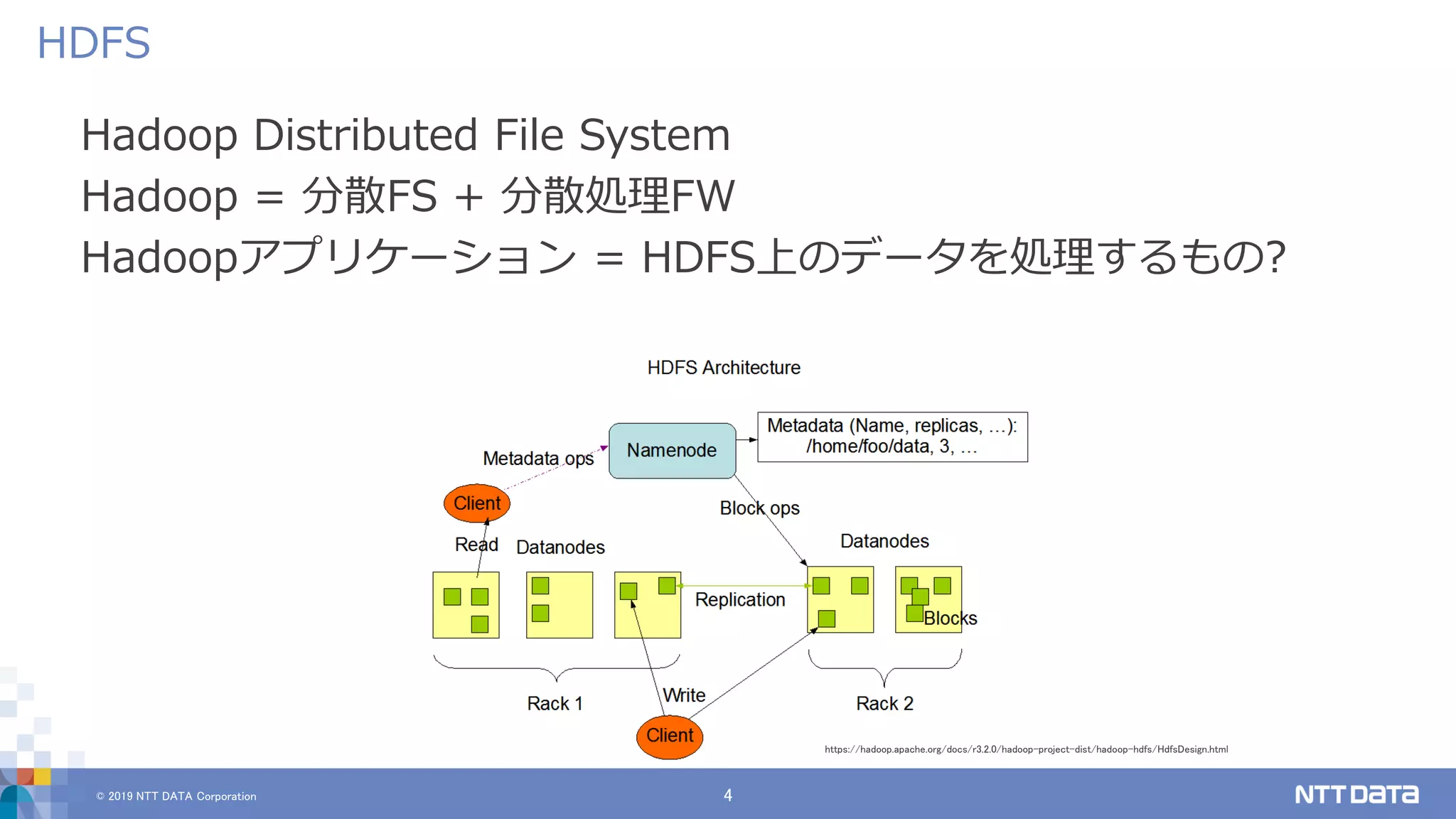

Hadoop Distributed File System
Hadoop = 分散FS + 分散処理FW
Hadoopアプリケーション = HDFS上のデータを処理するもの?
HDFS
https://hadoop.apache.org/docs/r3.2.0/hadoop-project-dist/hadoop-hdfs/HdfsDesign.html

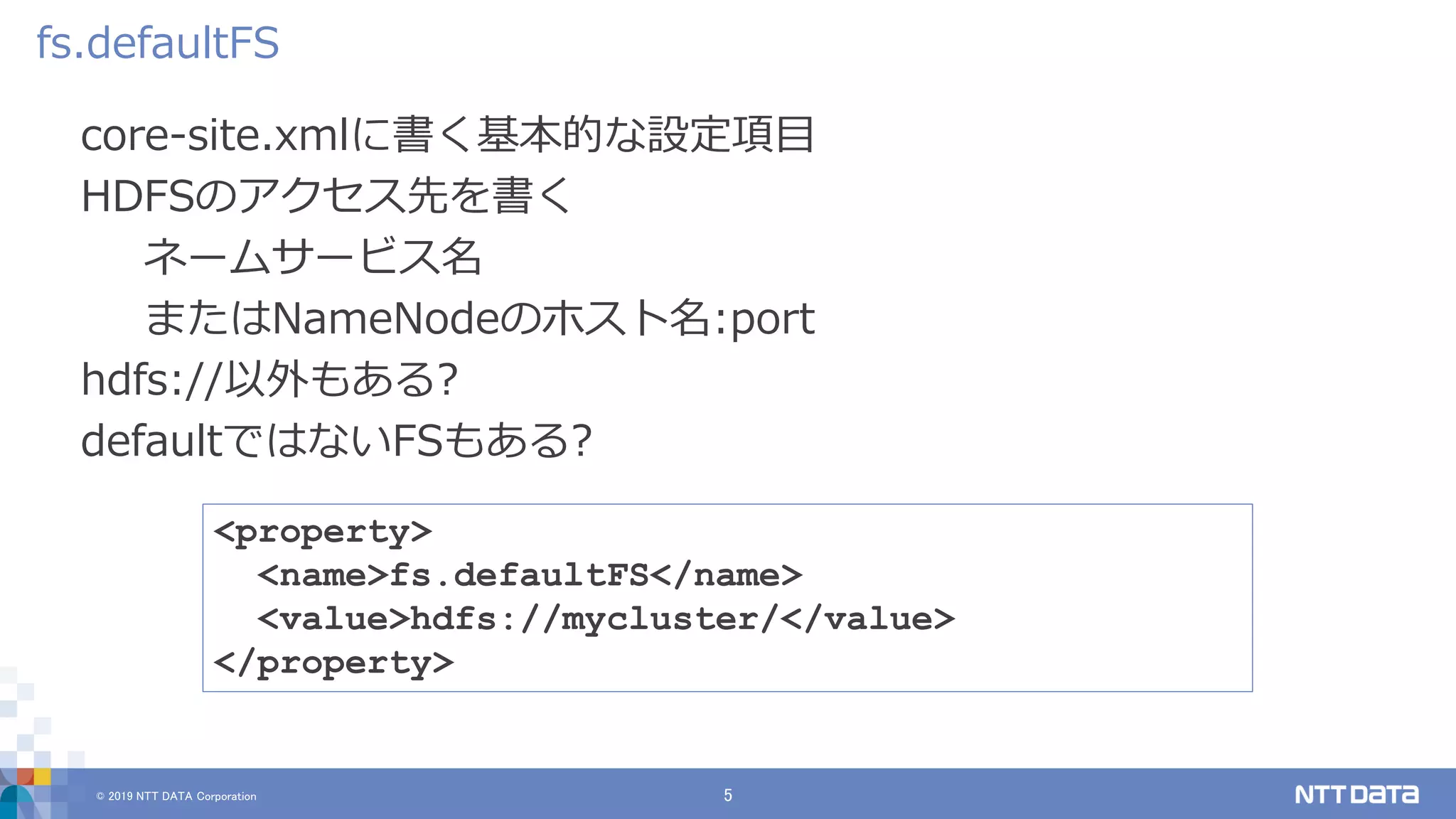

core-site.xmlに書く基本的な設定項目
HDFSのアクセス先を書く
ネームサービス名
またはNameNodeのホスト名:port
hdfs://以外もある?
defaultではないFSもある?
fs.defaultFS
<property>
<name>fs.defaultFS</name>
<value>hdfs://mycluster/</value>
</property>

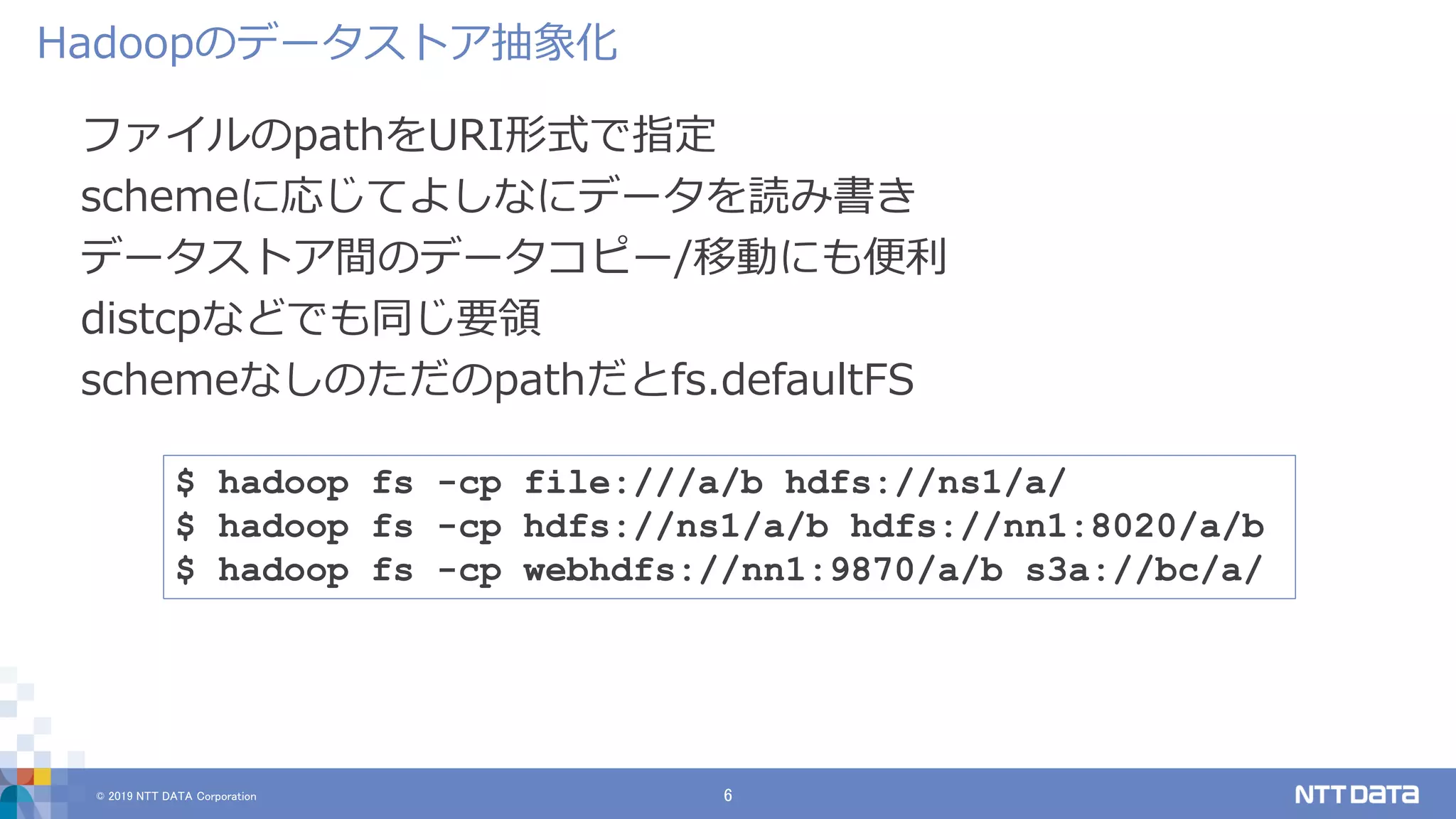

ファイルのpathをURI形式で指定
schemeに応じてよしなにデータを読み書き
データストア間のデータコピー/移動にも便利
distcpなどでも同じ要領
schemeなしのただのpathだとfs.defaultFS
Hadoopのデータストア抽象化
$ hadoop fs -cp file:///a/b hdfs://ns1/a/
$ hadoop fs -cp hdfs://ns1/a/b hdfs://nn1:8020/a/b
$ hadoop fs -cp webhdfs://nn1:9870/a/b s3a://bc/a/

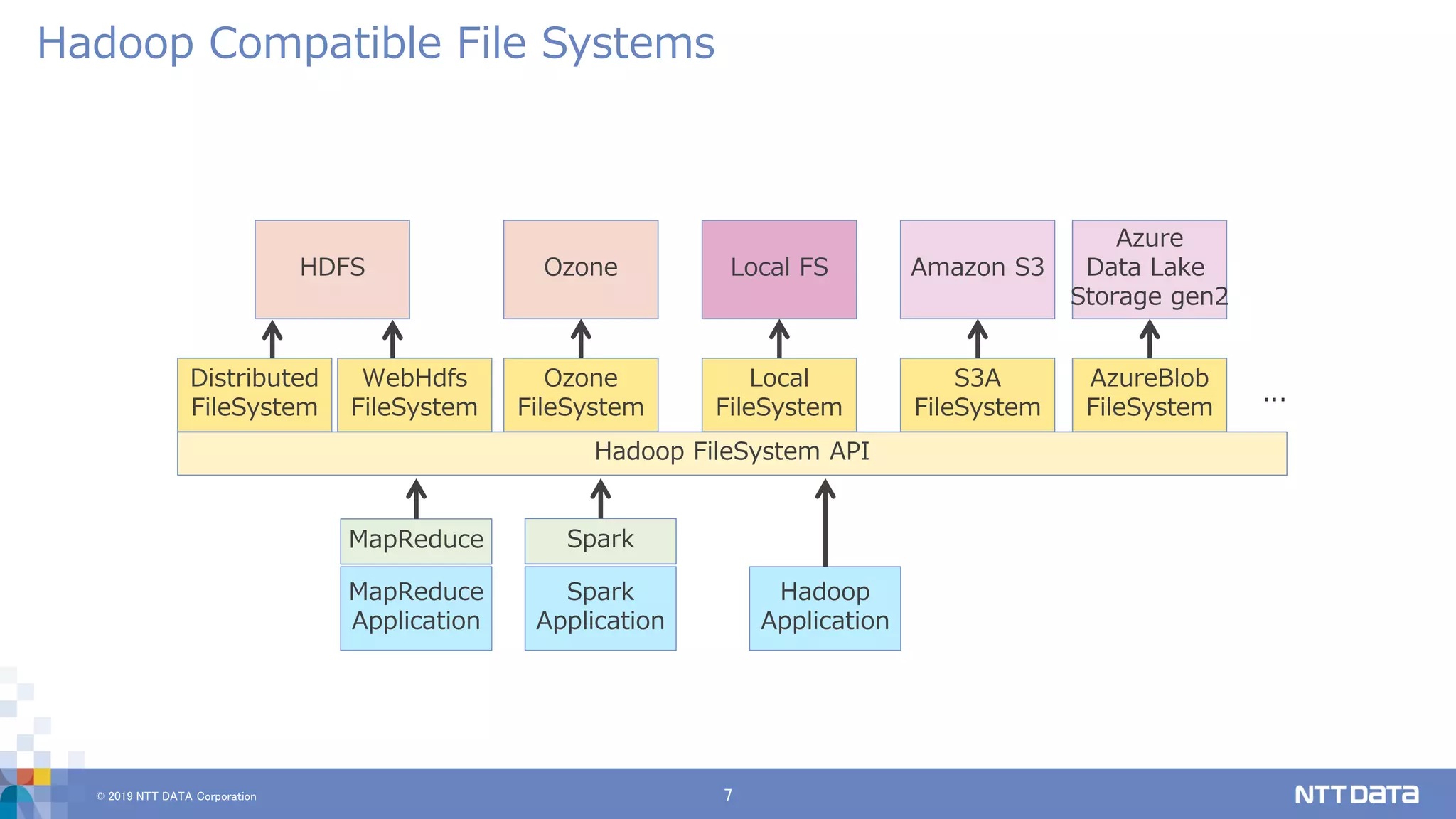

Hadoop FileSystem API
Hadoop
Application
HDFS Local FS Amazon S3
Azure
Data Lake
Storage gen2
...
Distributed
FileSystem
Local
FileSystem
S3A
FileSystem
AzureBlob
FileSystem
SparkMapReduce
Spark
Application
MapReduce
Application
WebHdfs
FileSystem
Ozone
Ozone
FileSystem

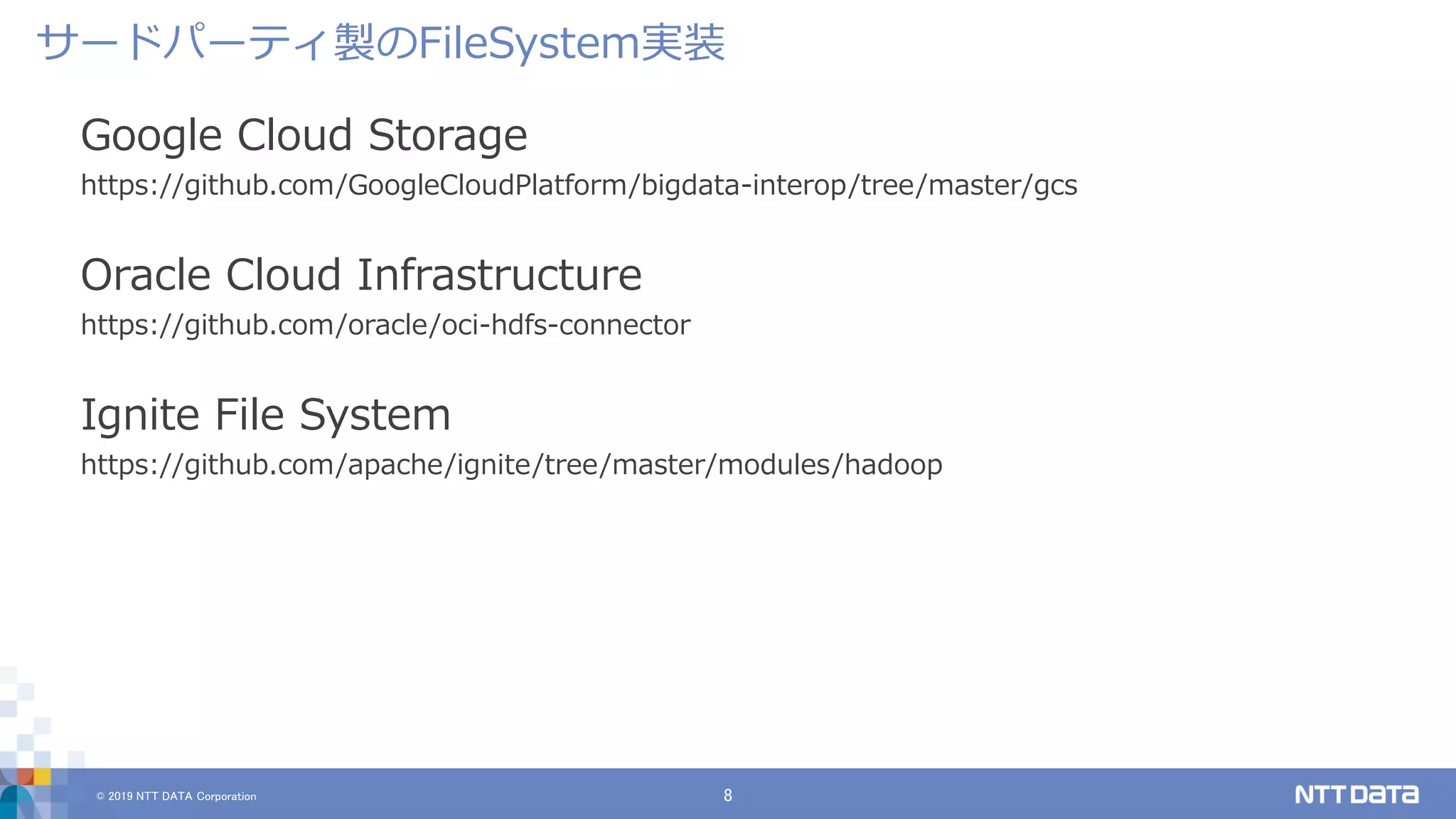

Google Cloud Storage
https://github.com/GoogleCloudPlatform/bigdata-interop/tree/master/gcs
Oracle Cloud Infrastructure
https://github.com/oracle/oci-hdfs-connector
Ignite File System
https://github.com/apache/ignite/tree/master/modules/hadoop
サードパーティ製のFileSystem実装

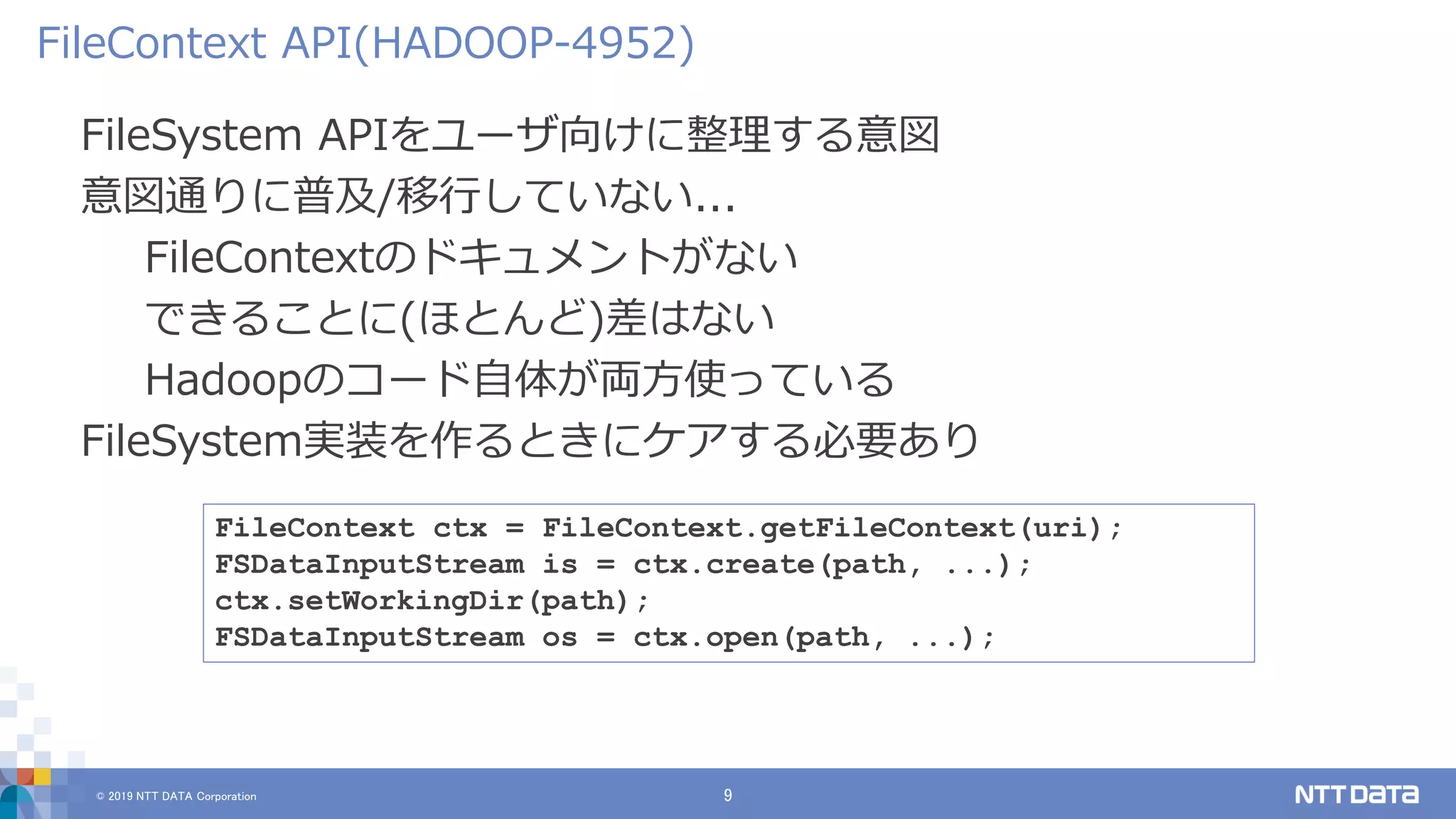

FileSystem APIをユーザ向けに整理する意図
意図通りに普及/移行していない...
FileContextのドキュメントがない
できることに(ほとんど)差はない
Hadoopのコード自体が両方使っている
FileSystem実装を作るときにケアする必要あり
FileContext API(HADOOP-4952)
FileContext ctx = FileContext.getFileContext(uri);
FSDataInputStream is = ctx.create(path, ...);
ctx.setWorkingDir(path);
FSDataInputStream os = ctx.open(path, ...);

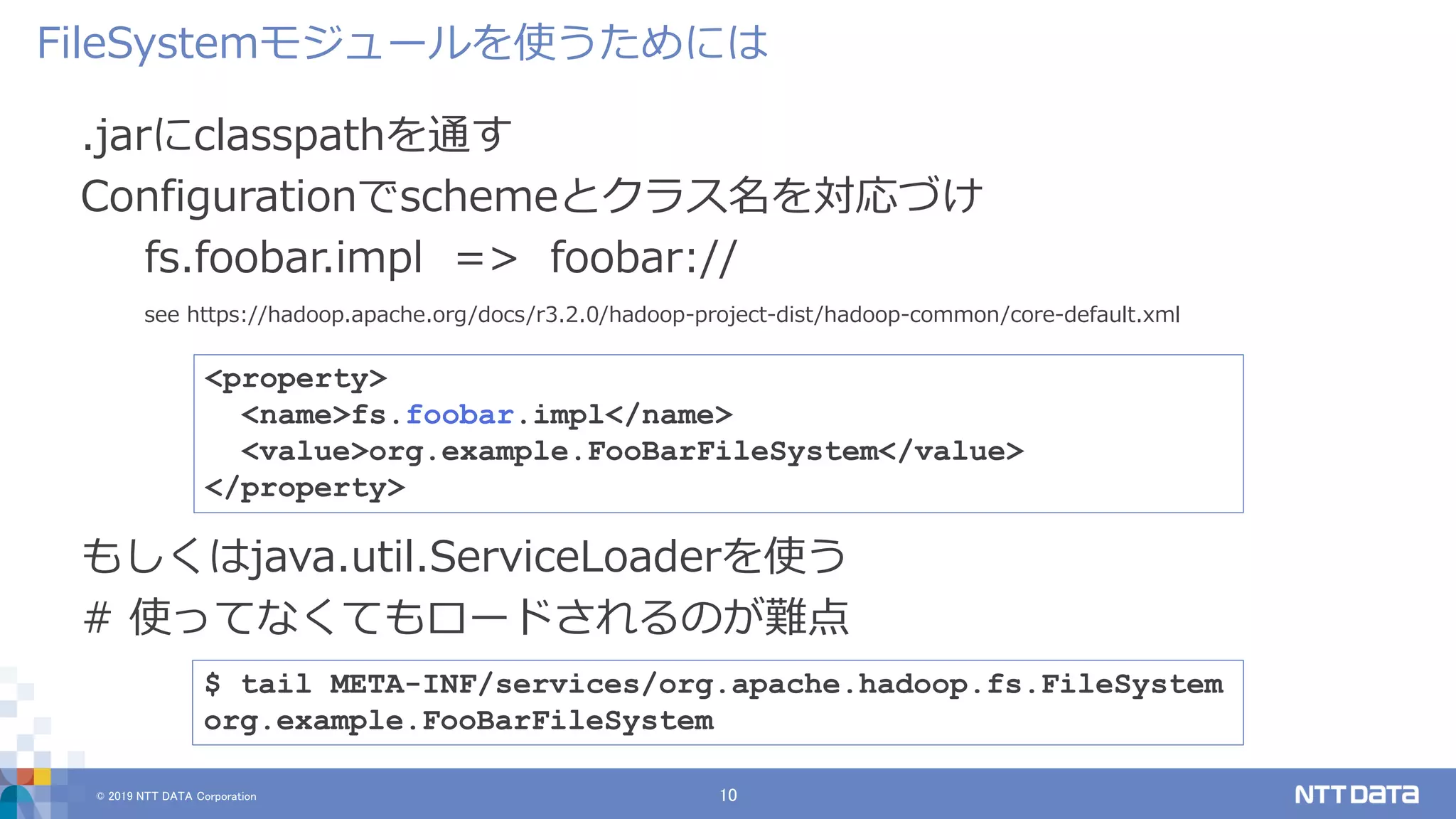

.jarにclasspathを通す
Configurationでschemeとクラス名を対応づけ
fs.foobar.impl => foobar://
see https://hadoop.apache.org/docs/r3.2.0/hadoop-project-dist/hadoop-common/core-default.xml
FileSystemモジュールを使うためには
<property>
<name>fs.foobar.impl</name>
<value>org.example.FooBarFileSystem</value>
</property>
$ tail META-INF/services/org.apache.hadoop.fs.FileSystem
org.example.FooBarFileSystem
もしくはjava.util.ServiceLoaderを使う
# 使ってなくてもロードされるのが難点

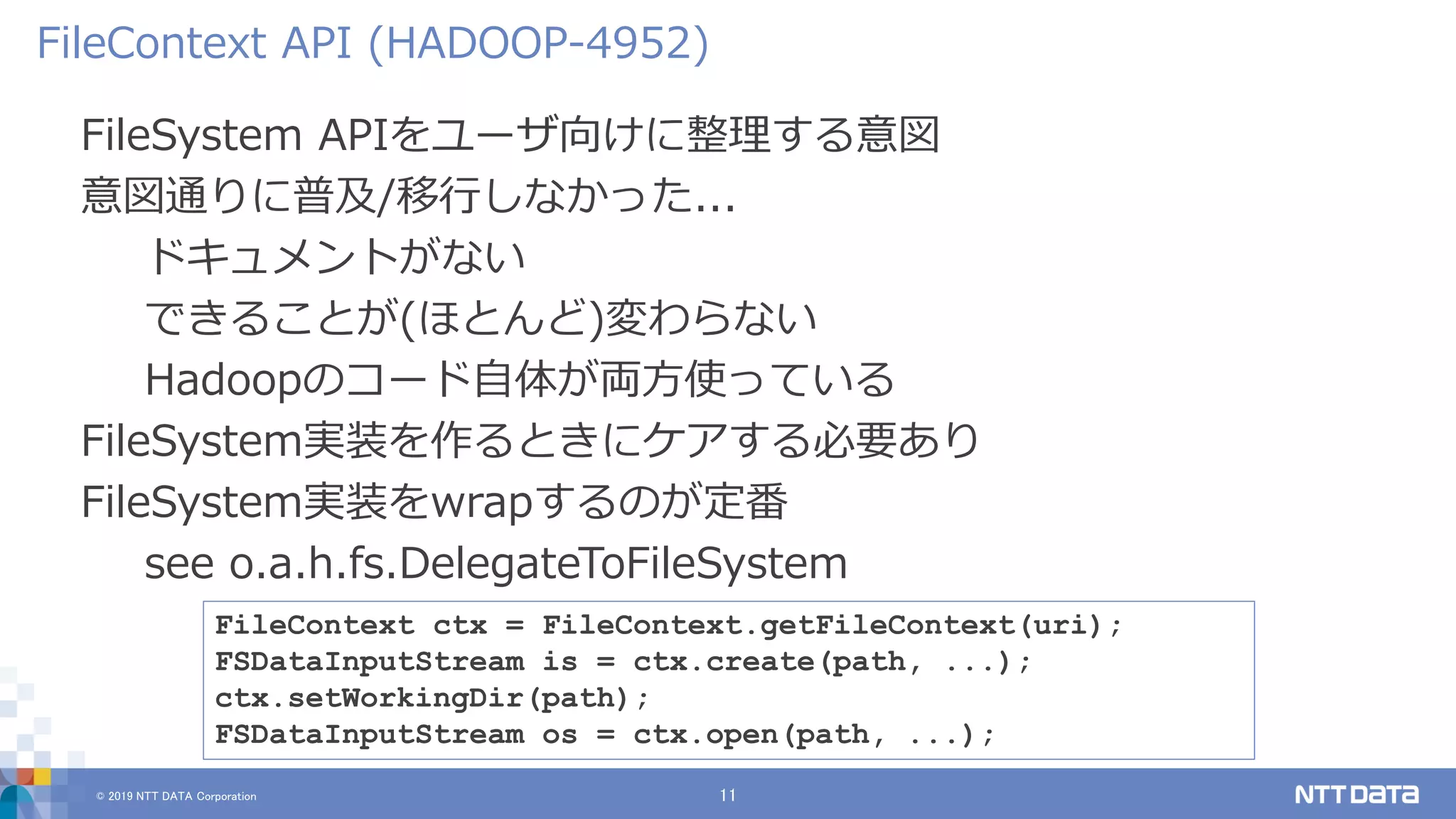

FileSystem APIをユーザ向けに整理する意図
意図通りに普及/移行しなかった...
ドキュメントがない
できることが(ほとんど)変わらない
Hadoopのコード自体が両方使っている
FileSystem実装を作るときにケアする必要あり
FileSystem実装をwrapするのが定番
see o.a.h.fs.DelegateToFileSystem
FileContext API (HADOOP-4952)
FileContext ctx = FileContext.getFileContext(uri);
FSDataInputStream is = ctx.create(path, ...);
ctx.setWorkingDir(path);
FSDataInputStream os = ctx.open(path, ...);

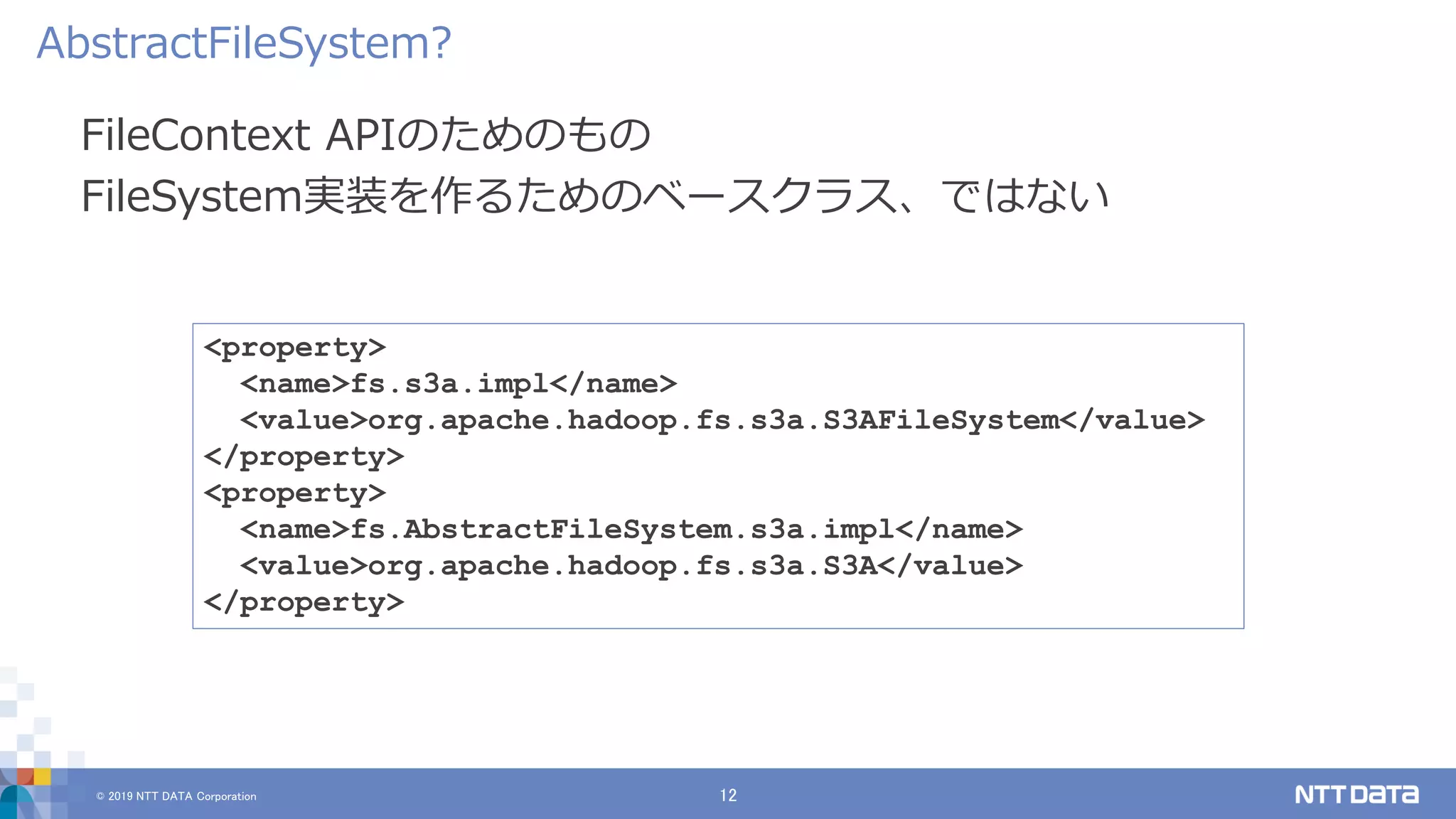

FileContext APIのためのもの
FileSystem実装を作るためのベースクラス、ではない
AbstractFileSystem?
<property>
<name>fs.s3a.impl</name>
<value>org.apache.hadoop.fs.s3a.S3AFileSystem</value>
</property>
<property>
<name>fs.AbstractFileSystem.s3a.impl</name>
<value>org.apache.hadoop.fs.s3a.S3A</value>
</property>

ファイル操作と抽象化

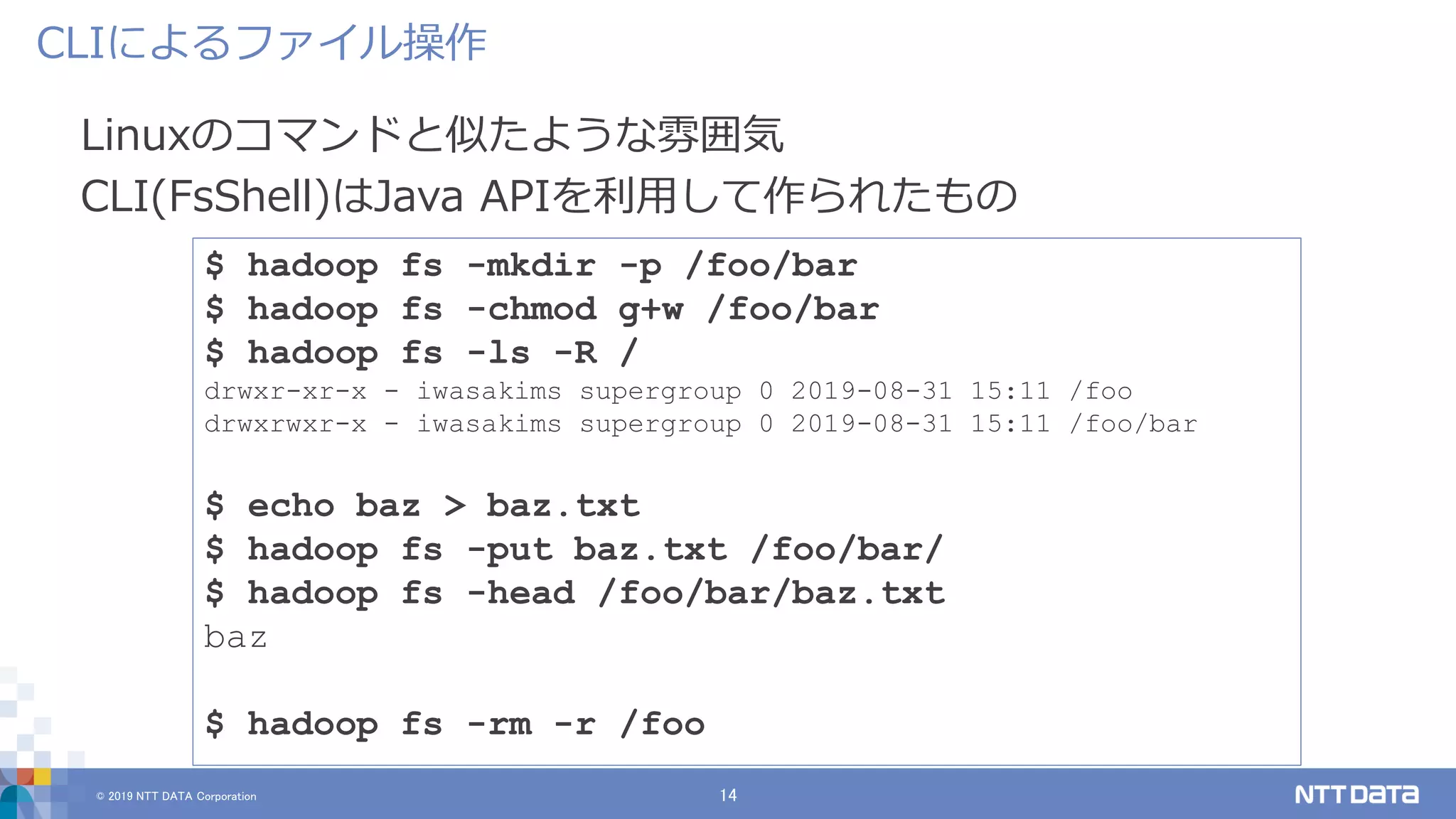

Linuxのコマンドと似たような雰囲気
CLI(FsShell)はJava APIを利用して作られたもの
CLIによるファイル操作
$ hadoop fs -mkdir -p /foo/bar
$ hadoop fs -chmod g+w /foo/bar
$ hadoop fs -ls -R /
drwxr-xr-x - iwasakims supergroup 0 2019-08-31 15:11 /foo
drwxrwxr-x - iwasakims supergroup 0 2019-08-31 15:11 /foo/bar
$ echo baz > baz.txt
$ hadoop fs -put baz.txt /foo/bar/
$ hadoop fs -head /foo/bar/baz.txt
baz
$ hadoop fs -rm -r /foo

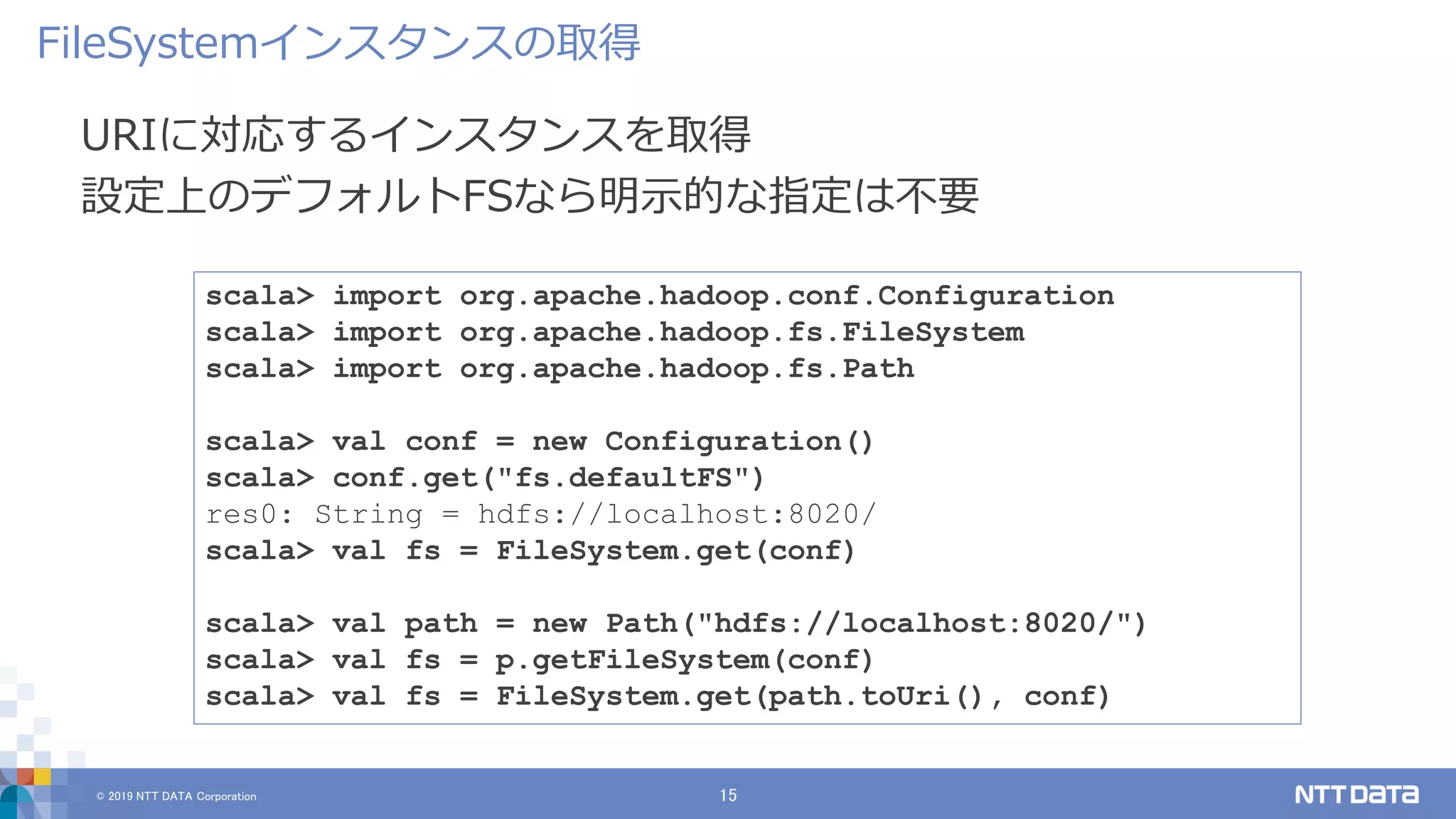

URIに対応するインスタンスを取得
設定上のデフォルトFSなら明示的な指定は不要
FileSystemインスタンスの取得
scala> import org.apache.hadoop.conf.Configuration
scala> import org.apache.hadoop.fs.FileSystem
scala> import org.apache.hadoop.fs.Path
scala> val conf = new Configuration()
scala> conf.get("fs.defaultFS")
res0: String = hdfs://localhost:8020/
scala> val fs = FileSystem.get(conf)
scala> val path = new Path("hdfs://localhost:8020/")
scala> val fs = p.getFileSystem(conf)
scala> val fs = FileSystem.get(path.toUri(), conf)

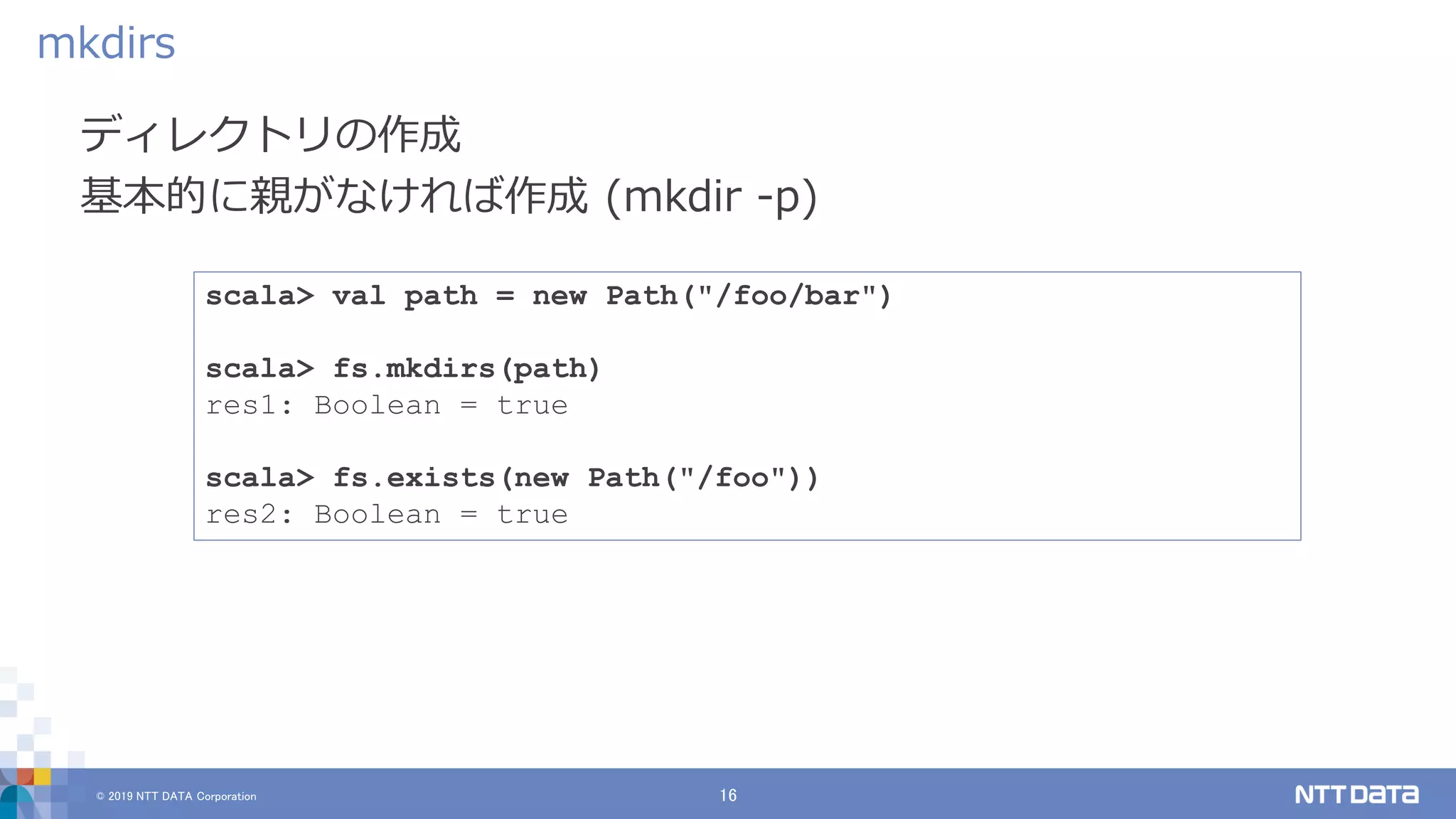

ディレクトリの作成
基本的に親がなければ作成 (mkdir -p)
mkdirs
scala> val path = new Path("/foo/bar")
scala> fs.mkdirs(path)
res1: Boolean = true
scala> fs.exists(new Path("/foo"))
res2: Boolean = true

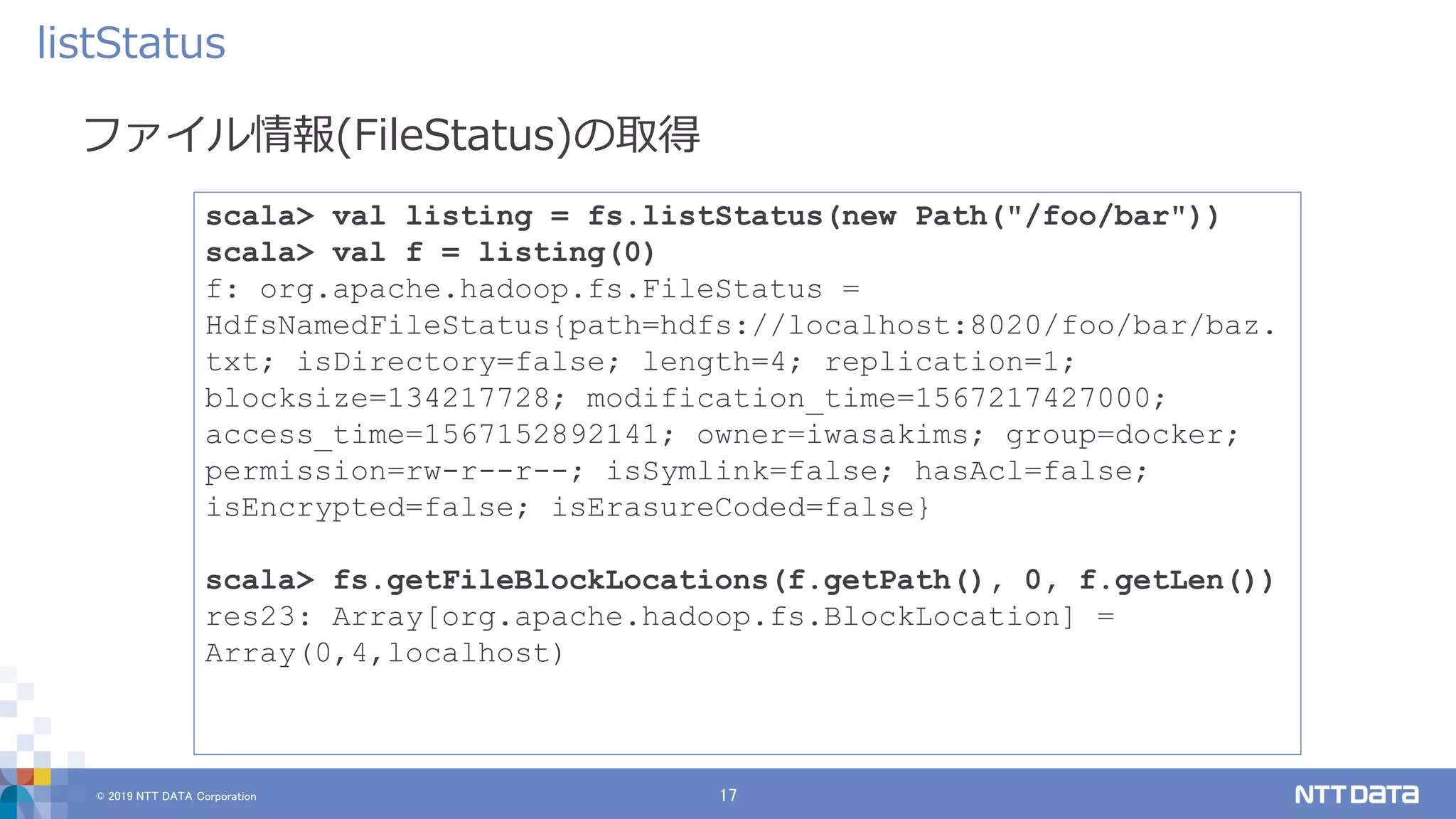

ファイル情報(FileStatus)の取得
listStatus
scala> val listing = fs.listStatus(new Path("/foo/bar"))
scala> val f = listing(0)
f: org.apache.hadoop.fs.FileStatus =
HdfsNamedFileStatus{path=hdfs://localhost:8020/foo/bar/baz.
txt; isDirectory=false; length=4; replication=1;
blocksize=134217728; modification_time=1567217427000;
access_time=1567152892141; owner=iwasakims; group=docker;
permission=rw-r--r--; isSymlink=false; hasAcl=false;
isEncrypted=false; isErasureCoded=false}
scala> fs.getFileBlockLocations(f.getPath(), 0, f.getLen())
res23: Array[org.apache.hadoop.fs.BlockLocation] =
Array(0,4,localhost)

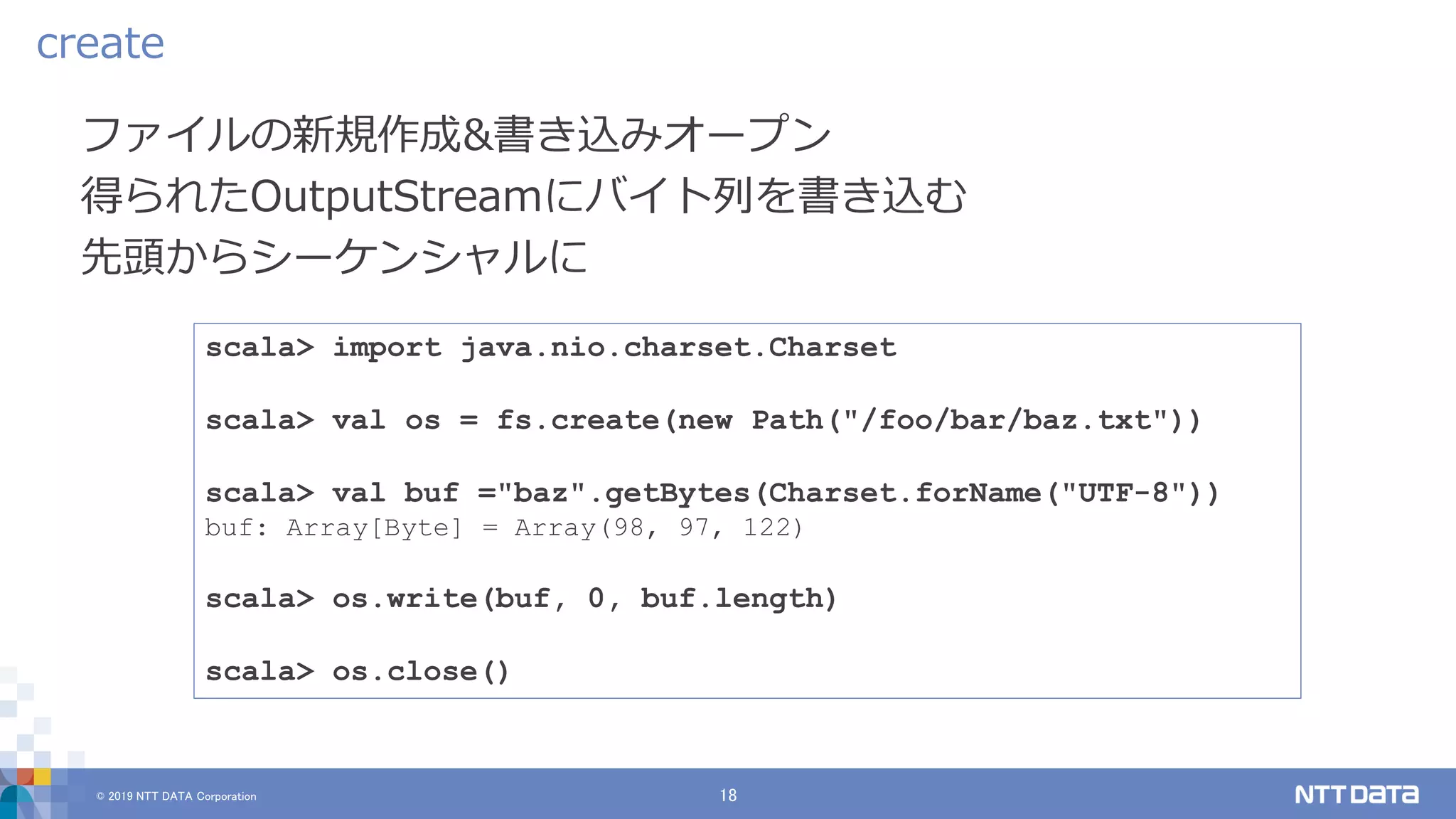

ファイルの新規作成&書き込みオープン
得られたOutputStreamにバイト列を書き込む
先頭からシーケンシャルに
create
scala> import java.nio.charset.Charset
scala> val os = fs.create(new Path("/foo/bar/baz.txt"))
scala> val buf ="baz".getBytes(Charset.forName("UTF-8"))
buf: Array[Byte] = Array(98, 97, 122)
scala> os.write(buf, 0, buf.length)
scala> os.close()

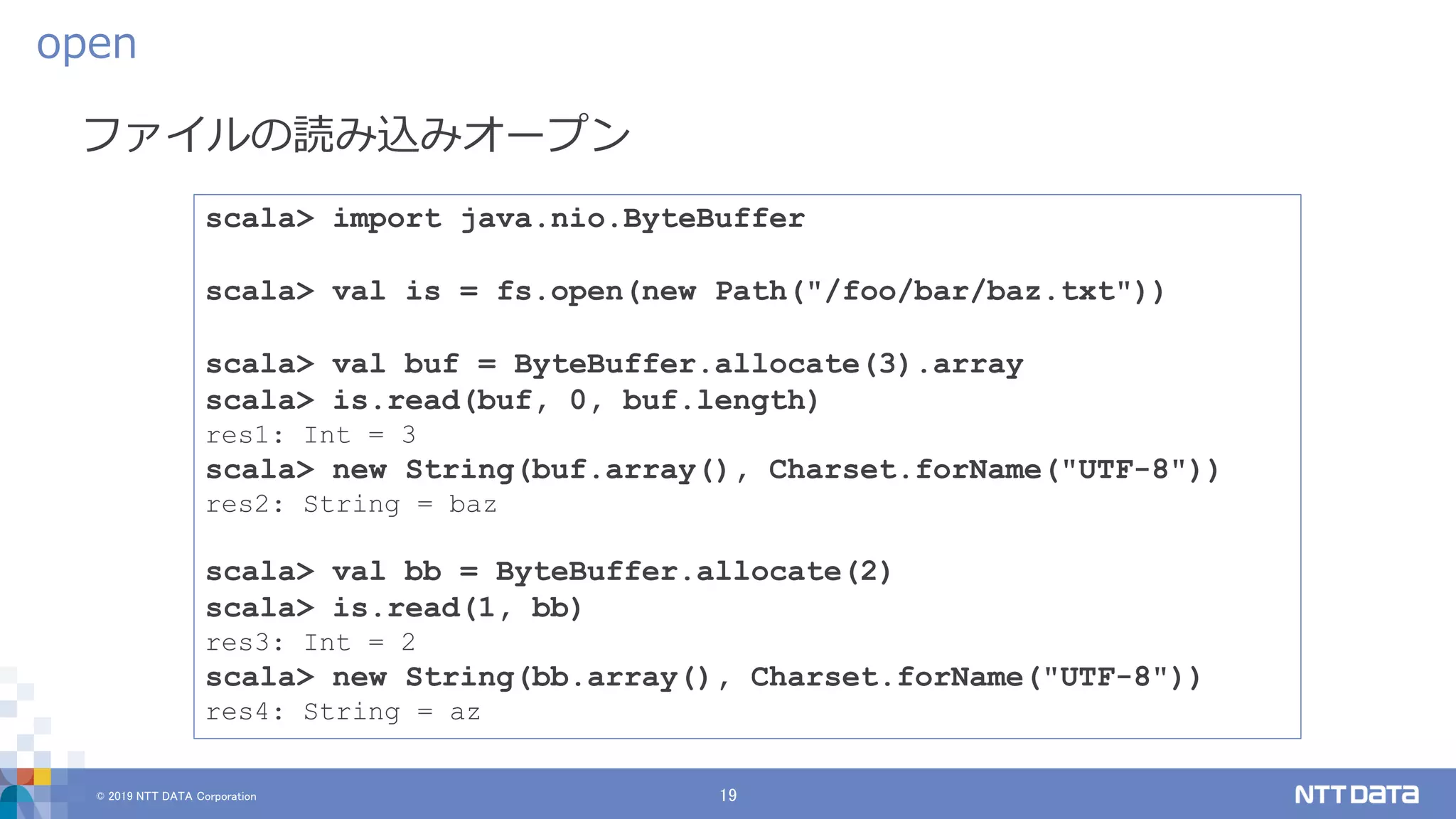

ファイルの読み込みオープン
open
scala> import java.nio.ByteBuffer
scala> val is = fs.open(new Path("/foo/bar/baz.txt"))
scala> val buf = ByteBuffer.allocate(3).array
scala> is.read(buf, 0, buf.length)
res1: Int = 3
scala> new String(buf.array(), Charset.forName("UTF-8"))
res2: String = baz
scala> val bb = ByteBuffer.allocate(2)
scala> is.read(1, bb)
res3: Int = 2
scala> new String(bb.array(), Charset.forName("UTF-8"))
res4: String = az

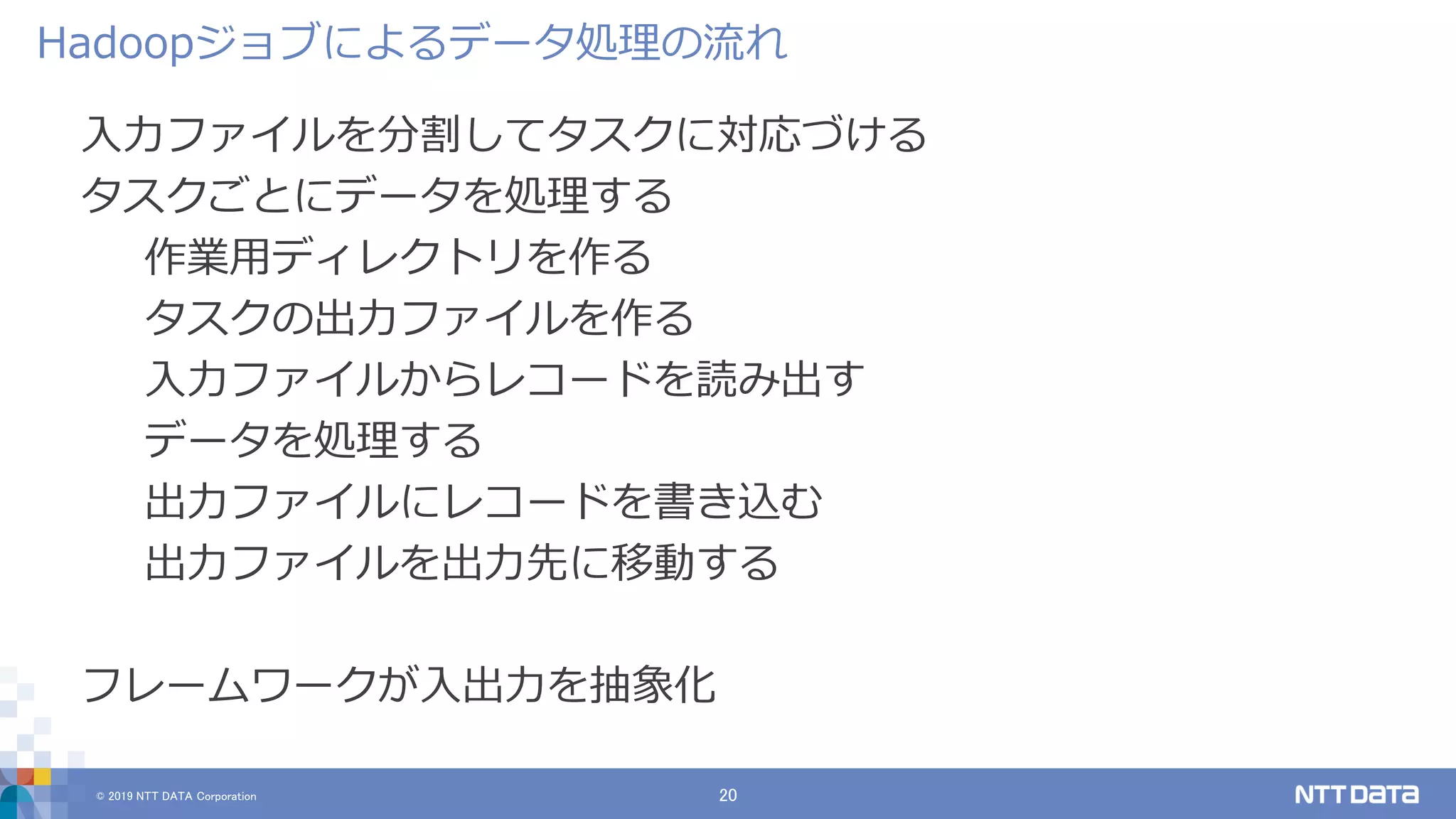

入力ファイルを分割してタスクに対応づける
タスクごとにデータを処理する
作業用ディレクトリを作る
タスクの出力ファイルを作る
入力ファイルからレコードを読み出す
データを処理する
出力ファイルにレコードを書き込む
出力ファイルを出力先に移動する
フレームワークが入出力を抽象化
Hadoopジョブによるデータ処理の流れ

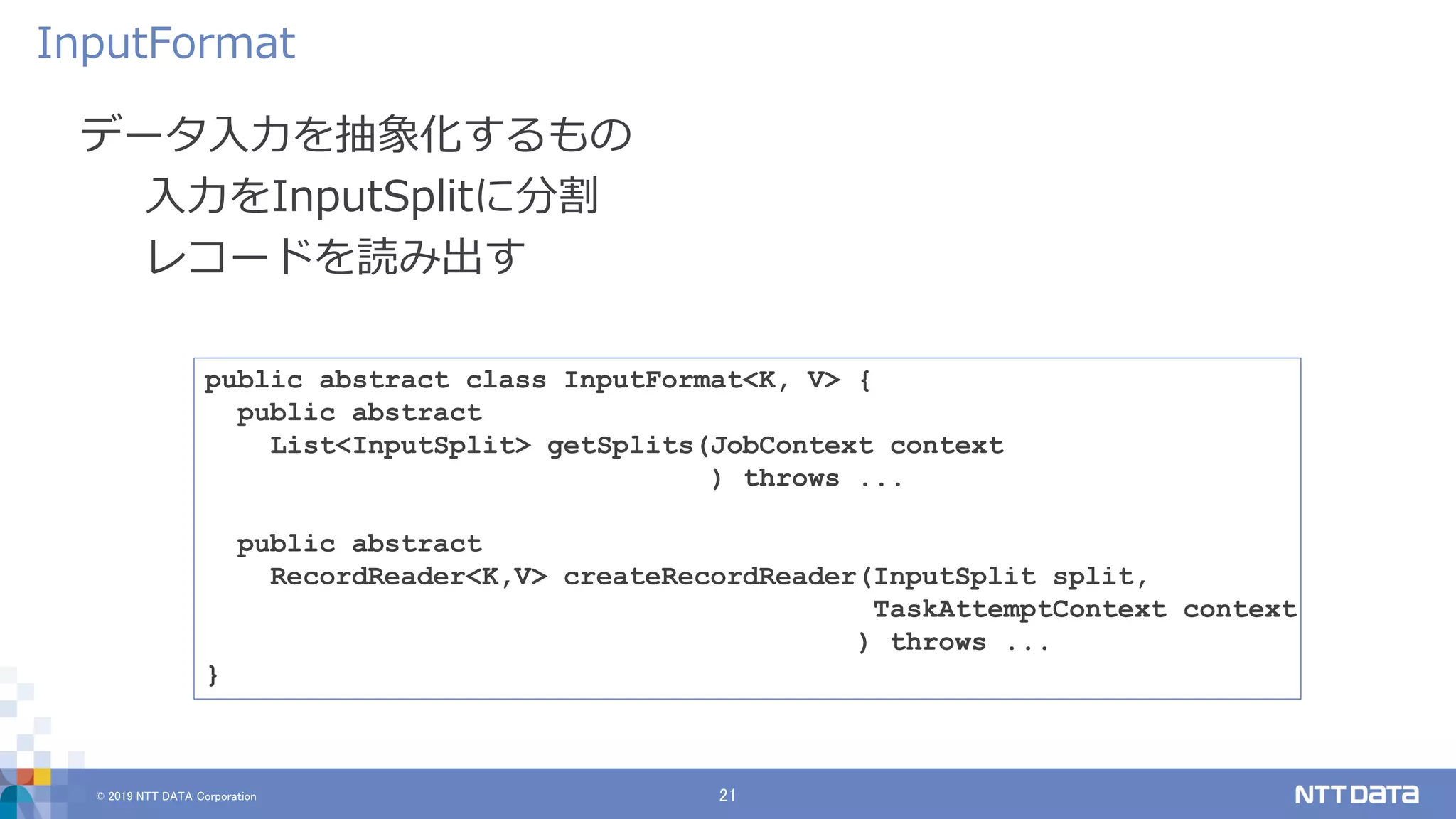

データ入力を抽象化するもの
入力をInputSplitに分割
レコードを読み出す
InputFormat
public abstract class InputFormat<K, V> {
public abstract
List<InputSplit> getSplits(JobContext context
) throws ...
public abstract
RecordReader<K,V> createRecordReader(InputSplit split,
TaskAttemptContext context
) throws ...
}

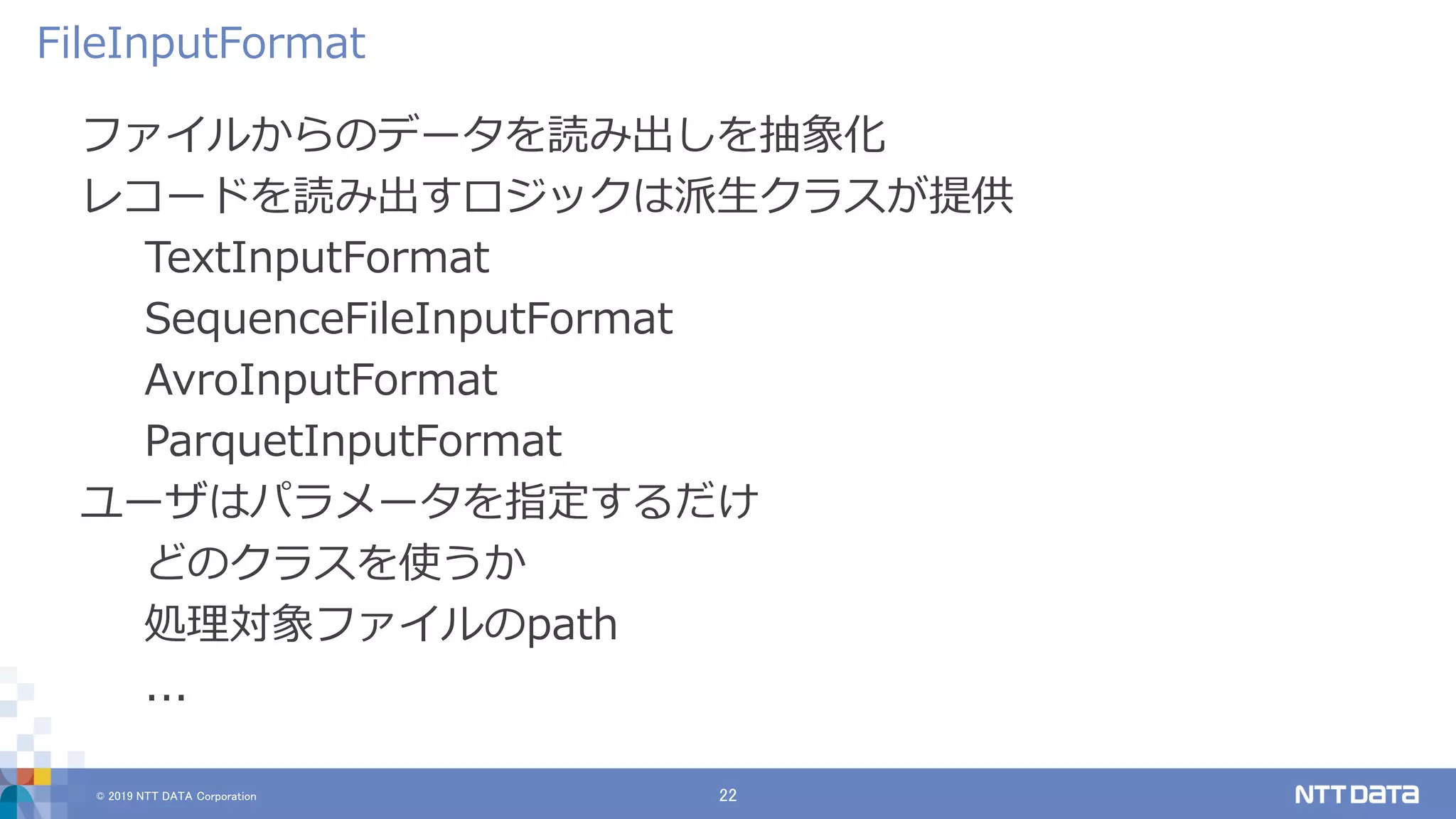

ファイルからのデータを読み出しを抽象化
レコードを読み出すロジックは派生クラスが提供
TextInputFormat
SequenceFileInputFormat
AvroInputFormat
ParquetInputFormat
ユーザはパラメータを指定するだけ
どのクラスを使うか
処理対象ファイルのpath
...
FileInputFormat

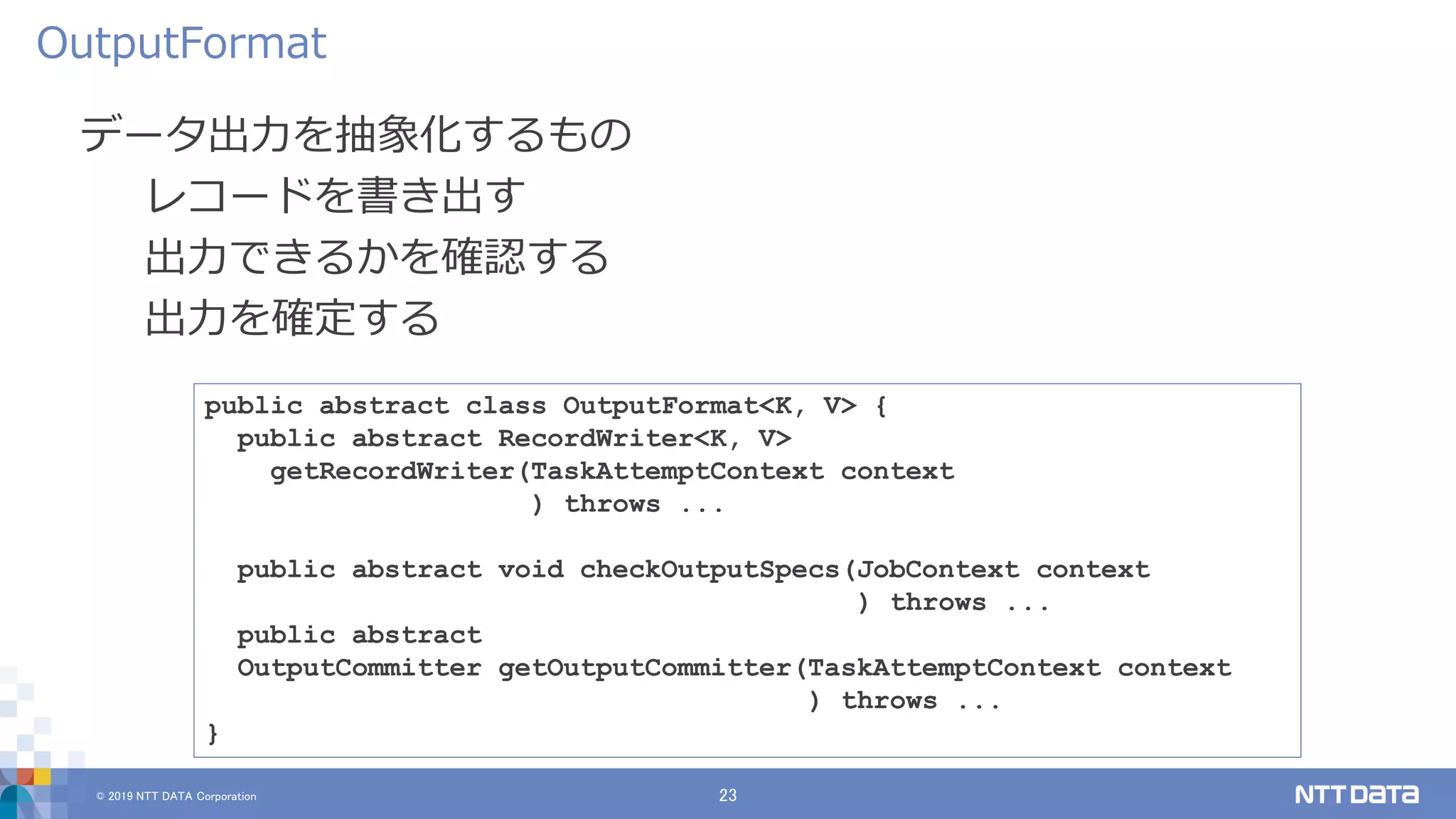

データ出力を抽象化するもの
レコードを書き出す
出力できるかを確認する
出力を確定する
OutputFormat
public abstract class OutputFormat<K, V> {
public abstract RecordWriter<K, V>
getRecordWriter(TaskAttemptContext context
) throws ...
public abstract void checkOutputSpecs(JobContext context
) throws ...
public abstract
OutputCommitter getOutputCommitter(TaskAttemptContext context
) throws ...
}

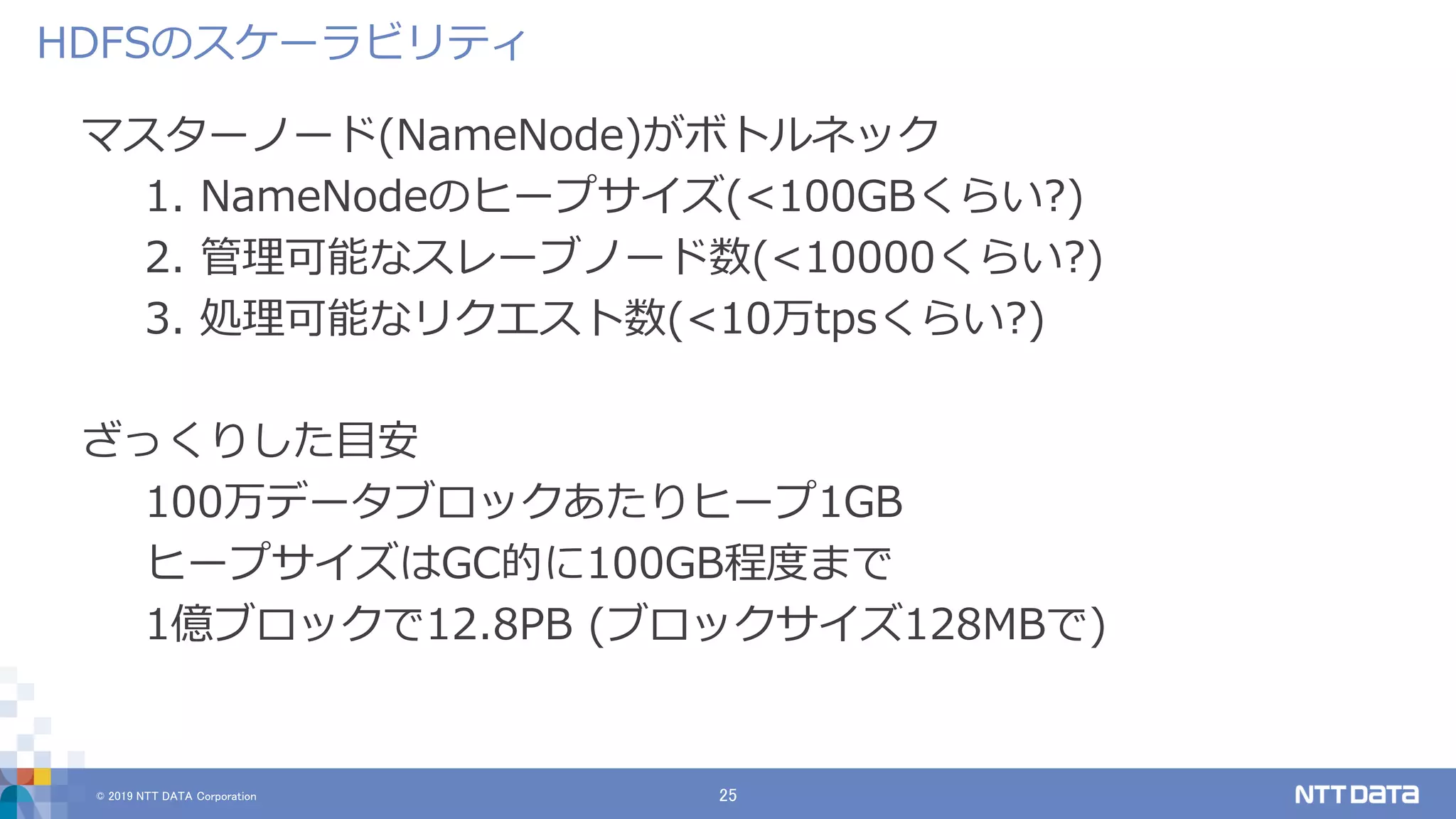

オブジェクトストレージの活用

マスターノード(NameNode)がボトルネック
1. NameNodeのヒープサイズ(<100GBくらい?)
2. 管理可能なスレーブノード数(<10000くらい?)
3. 処理可能なリクエスト数(<10万tpsくらい?)
ざっくりした目安
100万データブロックあたりヒープ1GB
ヒープサイズはGC的に100GB程度まで
1億ブロックで12.8PB (ブロックサイズ128MBで)
HDFSのスケーラビリティ

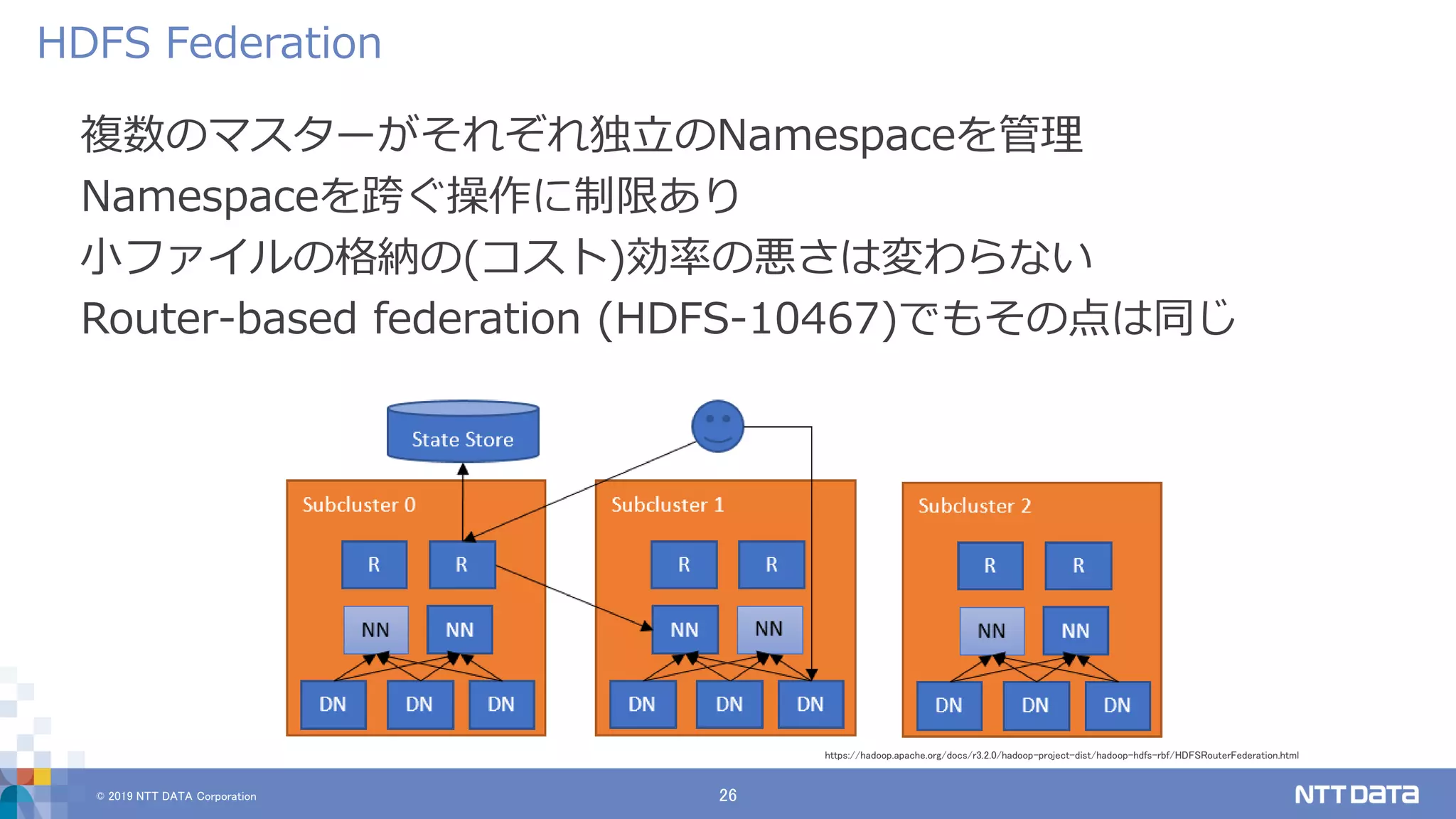

複数のマスターがそれぞれ独立のNamespaceを管理
Namespaceを跨ぐ操作に制限あり
小ファイルの格納の(コスト)効率の悪さは変わらない
Router-based federation (HDFS-10467)でもその点は同じ
HDFS Federation
https://hadoop.apache.org/docs/r3.2.0/hadoop-project-dist/hadoop-hdfs-rbf/HDFSRouterFederation.html

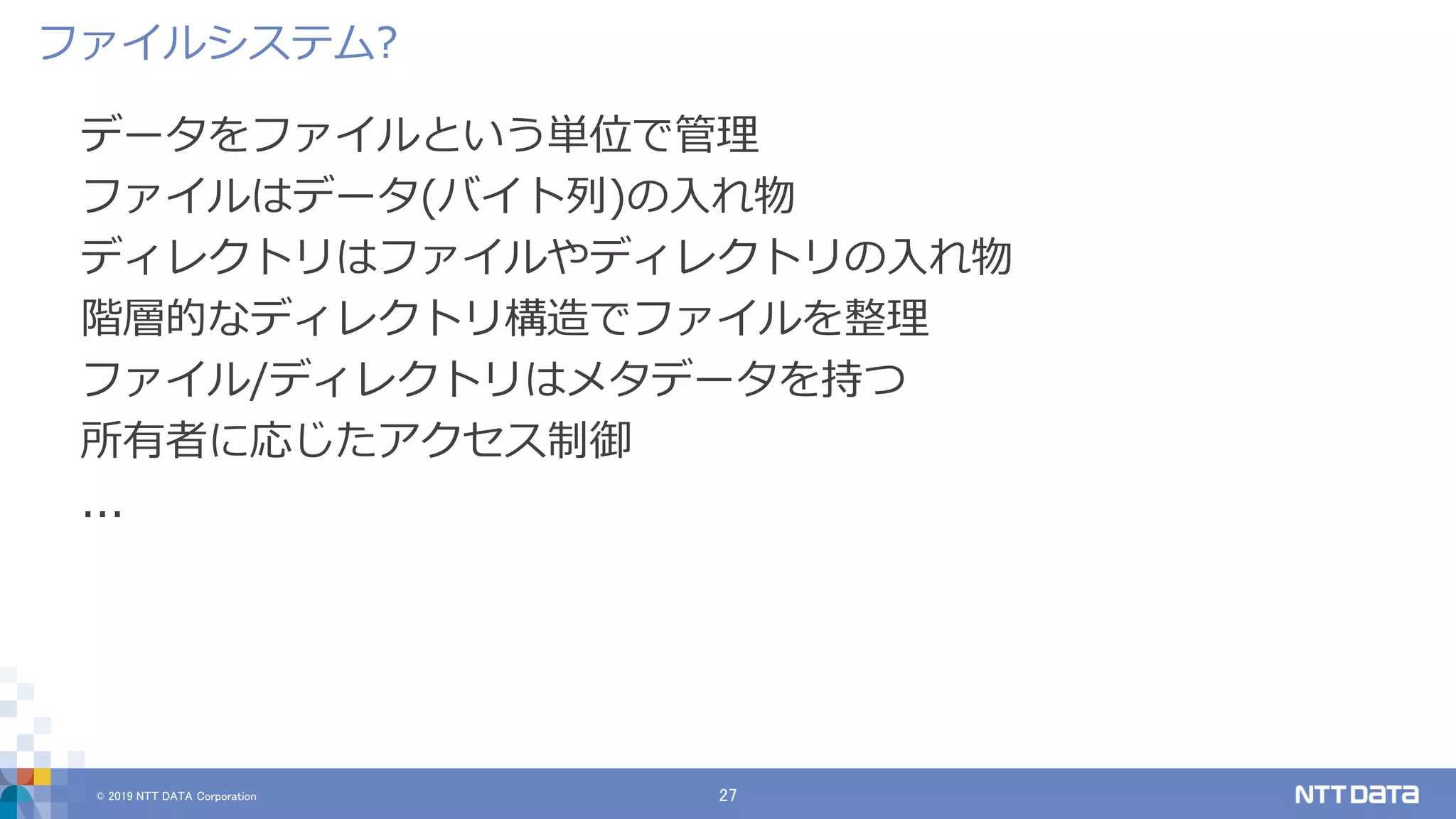

データをファイルという単位で管理
ファイルはデータ(バイト列)の入れ物
ディレクトリはファイルやディレクトリの入れ物
階層的なディレクトリ構造でファイルを整理
ファイル/ディレクトリはメタデータを持つ
所有者に応じたアクセス制御
...
ファイルシステム?

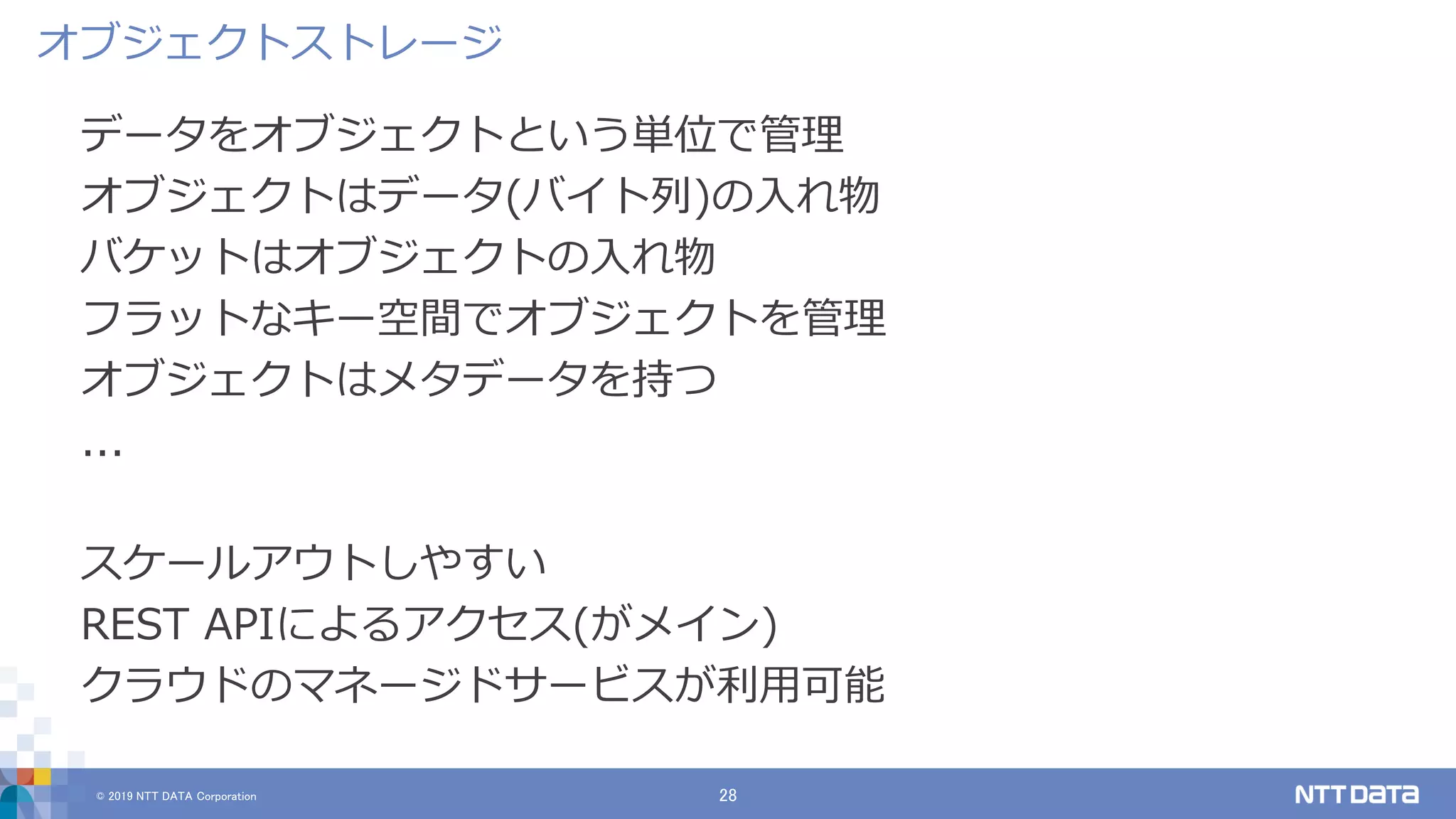

データをオブジェクトという単位で管理
オブジェクトはデータ(バイト列)の入れ物
バケットはオブジェクトの入れ物
フラットなキー空間でオブジェクトを管理
オブジェクトはメタデータを持つ
...
スケールアウトしやすい
REST APIによるアクセス(がメイン)
クラウドのマネージドサービスが利用可能
オブジェクトストレージ

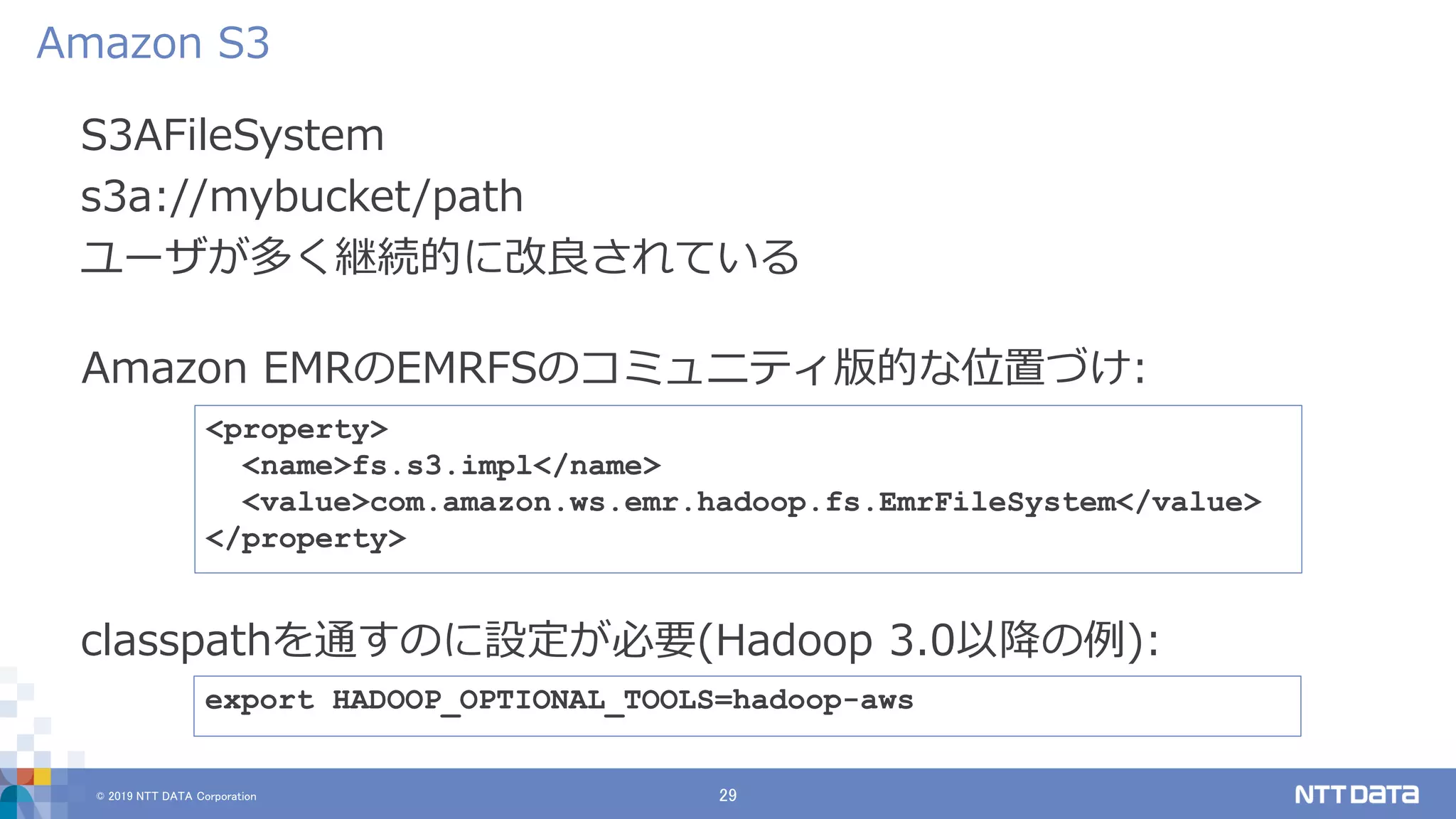

S3AFileSystem
s3a://mybucket/path
ユーザが多く継続的に改良されている
Amazon S3
export HADOOP_OPTIONAL_TOOLS=hadoop-aws
classpathを通すのに設定が必要(Hadoop 3.0以降の例):
<property>
<name>fs.s3.impl</name>
<value>com.amazon.ws.emr.hadoop.fs.EmrFileSystem</value>
</property>
Amazon EMRのEMRFSのコミュニティ版的な位置づけ:

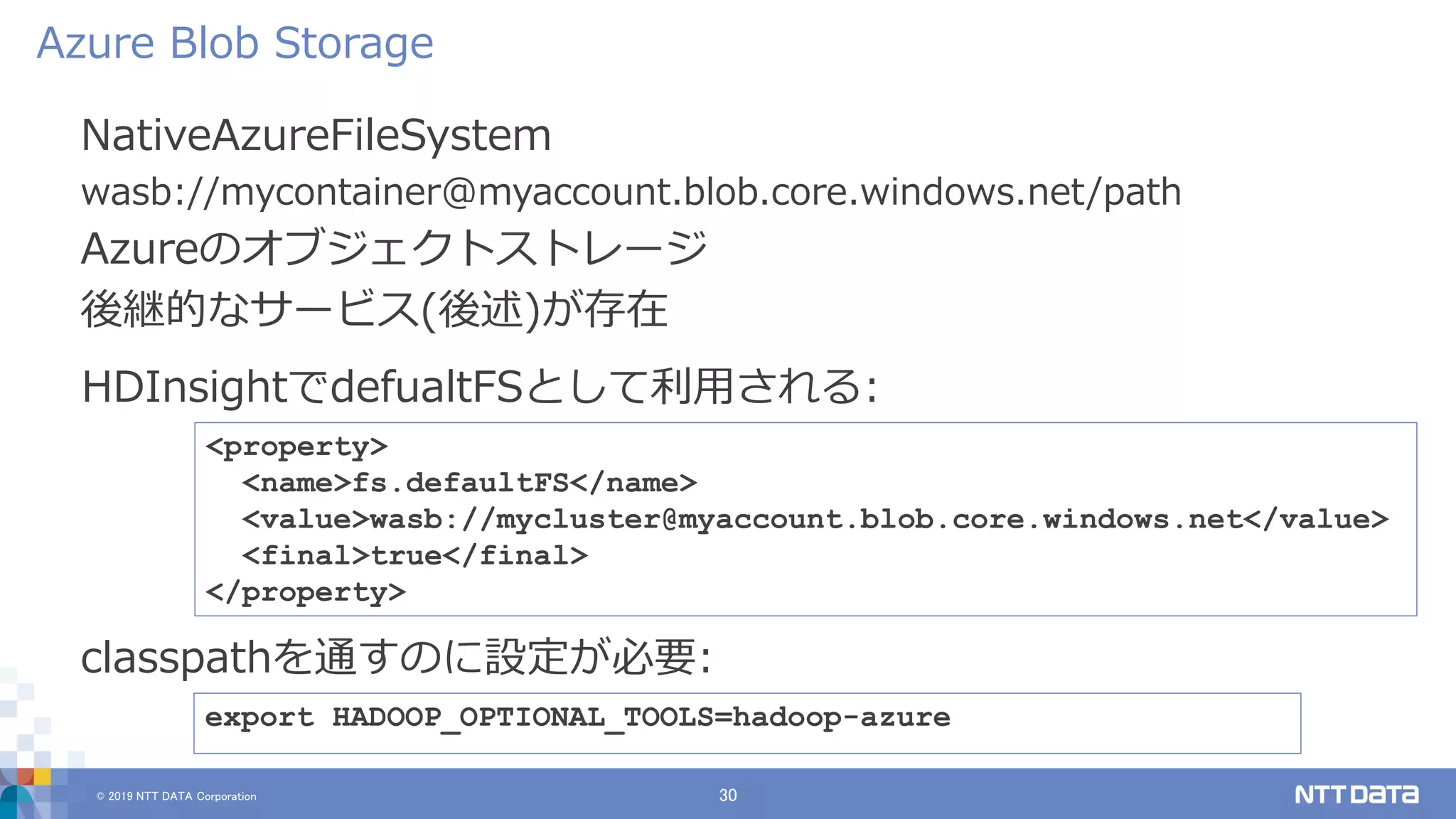

NativeAzureFileSystem
wasb://mycontainer@myaccount.blob.core.windows.net/path
Azureのオブジェクトストレージ
後継的なサービス(後述)が存在
Azure Blob Storage
export HADOOP_OPTIONAL_TOOLS=hadoop-azure
classpathを通すのに設定が必要:
<property>
<value>wasb://mycluster@myaccount.blob.core.windows.net</value>
<final>true</final>
</property>
HDInsightでdefualtFSとして利用される:

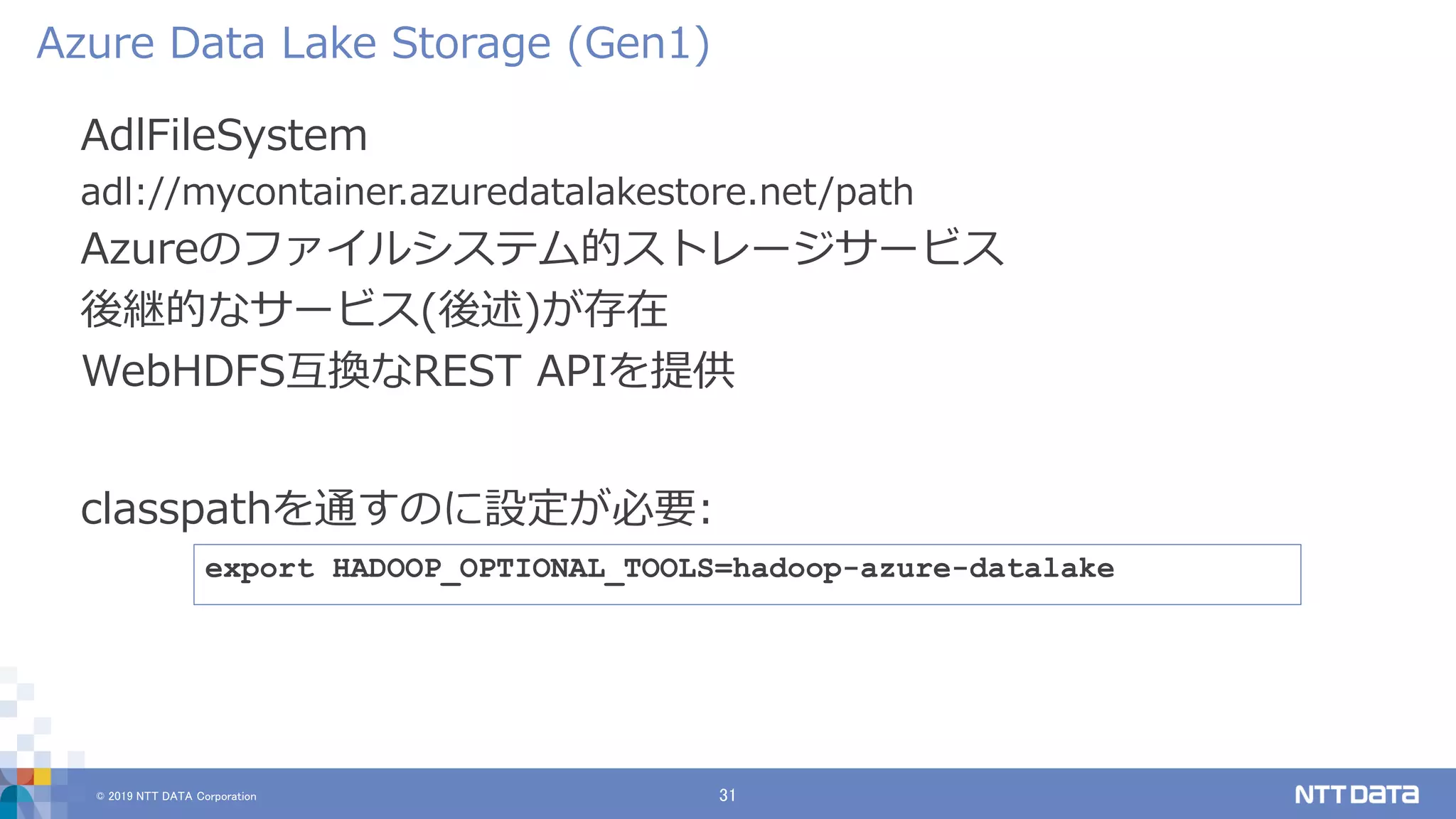

AdlFileSystem
adl://mycontainer.azuredatalakestore.net/path
Azureのファイルシステム的ストレージサービス
後継的なサービス(後述)が存在
WebHDFS互換なREST APIを提供
Azure Data Lake Storage (Gen1)
export HADOOP_OPTIONAL_TOOLS=hadoop-azure-datalake

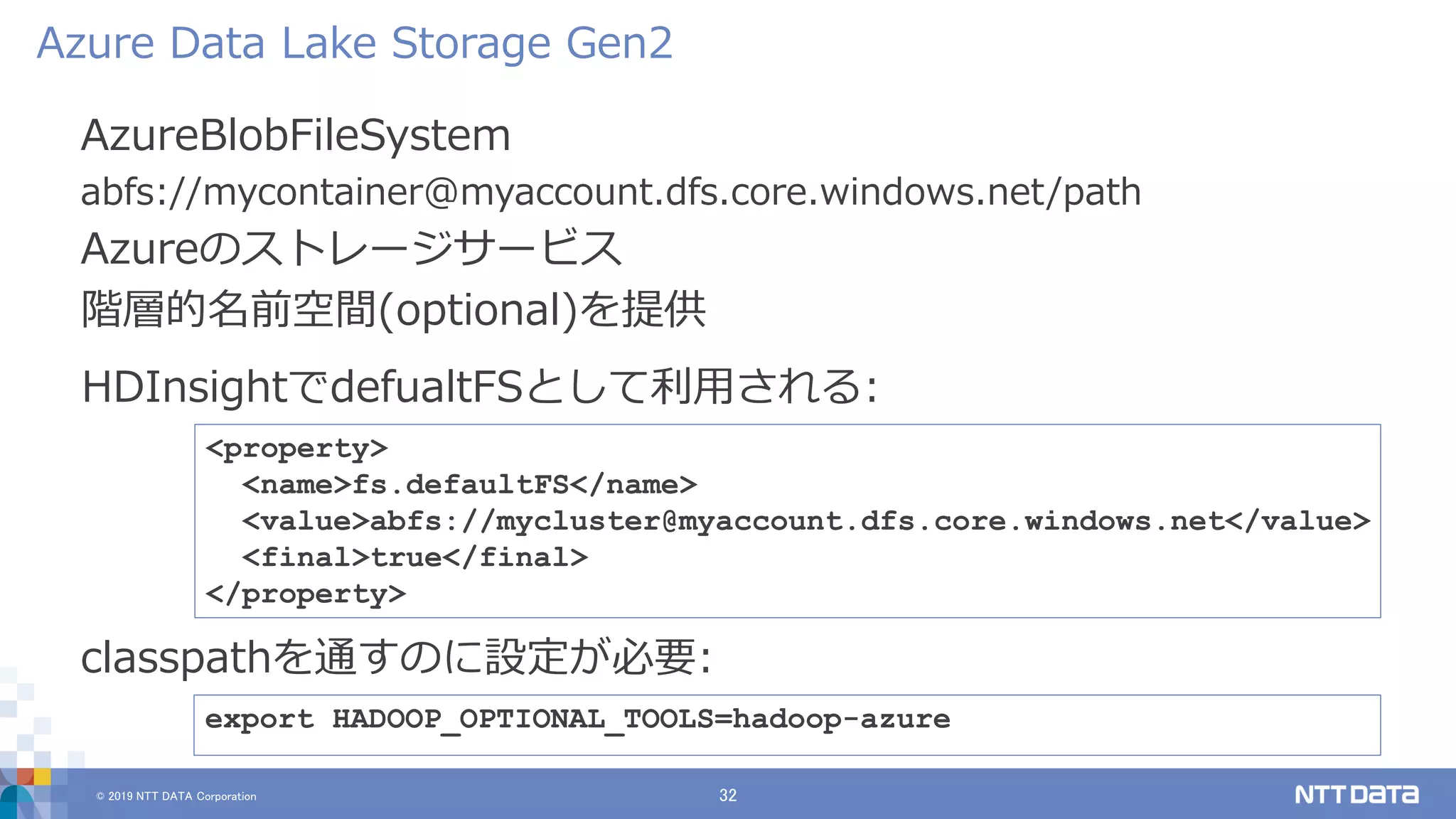

AzureBlobFileSystem
abfs://mycontainer@myaccount.dfs.core.windows.net/path
Azureのストレージサービス
階層的名前空間(optional)を提供
Azure Data Lake Storage Gen2
export HADOOP_OPTIONAL_TOOLS=hadoop-azure
<property>
<value>abfs://mycluster@myaccount.dfs.core.windows.net</value>
<final>true</final>
</property>
HDInsightでdefualtFSとして利用される:

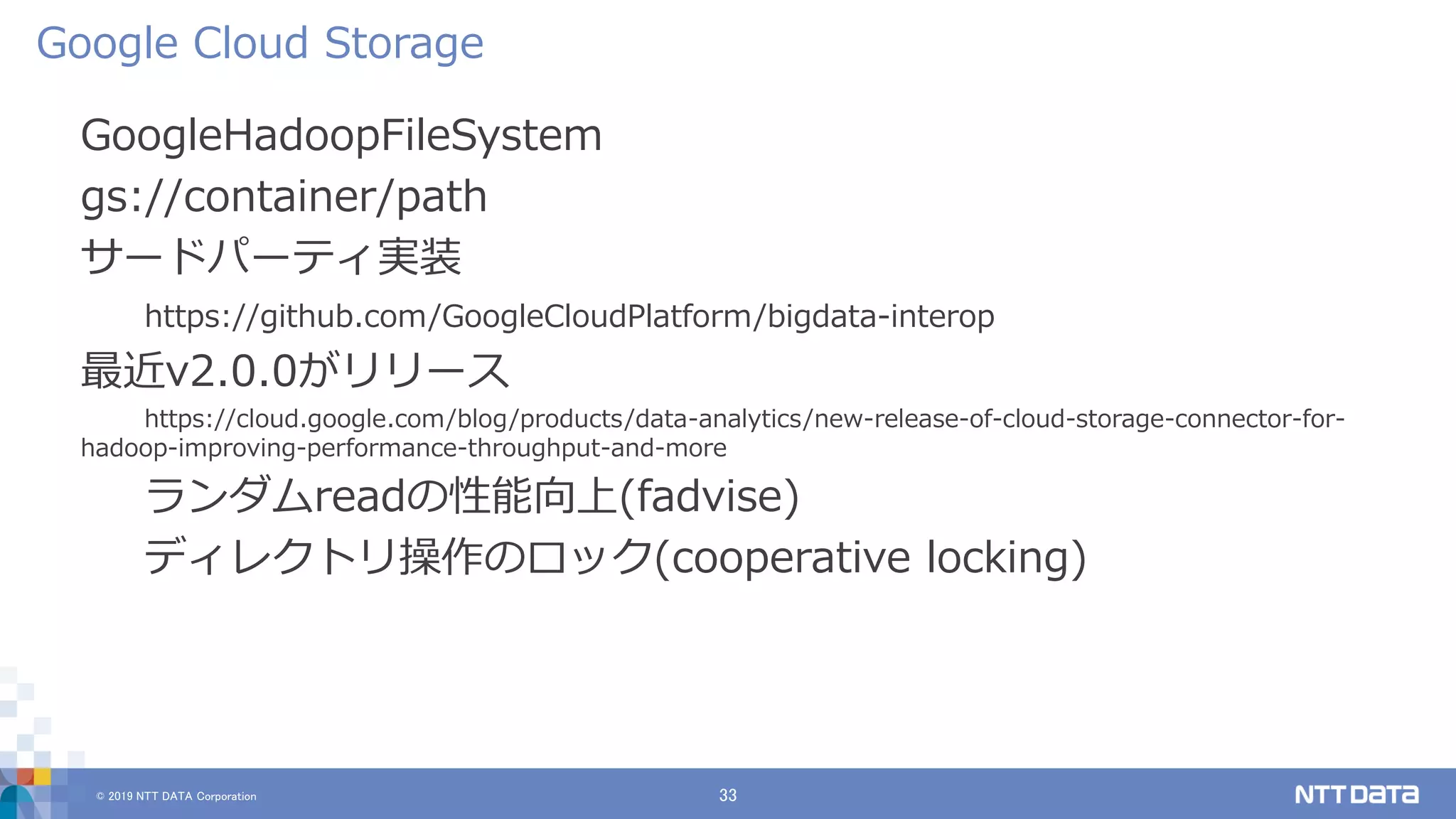

GoogleHadoopFileSystem
gs://container/path
サードパーティ実装
https://github.com/GoogleCloudPlatform/bigdata-interop
最近v2.0.0がリリース
https://cloud.google.com/blog/products/data-analytics/new-release-of-cloud-storage-connector-for-
hadoop-improving-performance-throughput-and-more
ランダムreadの性能向上(fadvise)
ディレクトリ操作のロック(cooperative locking)
Google Cloud Storage

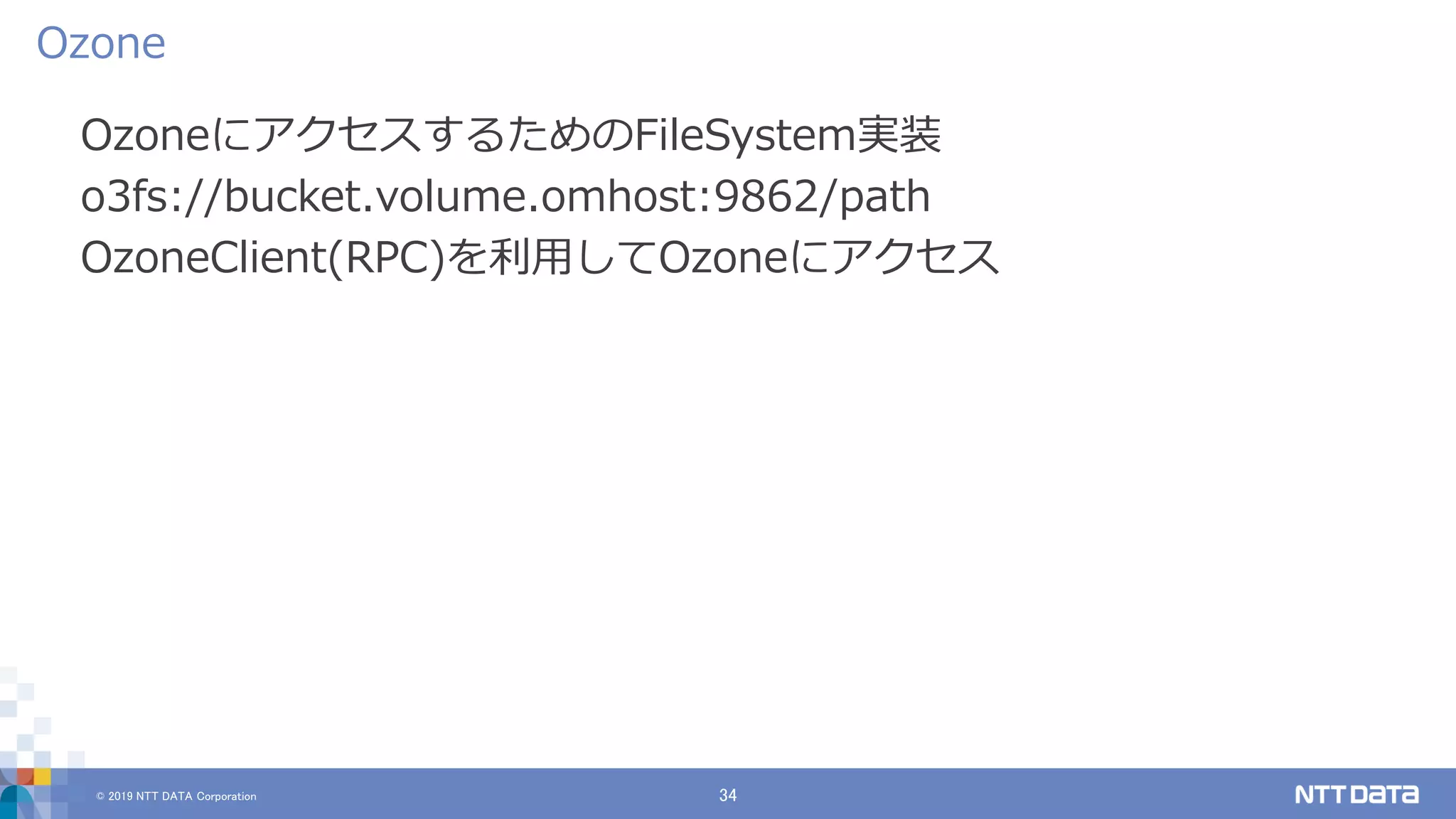

OzoneにアクセスするためのFileSystem実装
o3fs://bucket.volume.omhost:9862/path
OzoneClient(RPC)を利用してOzoneにアクセス
Ozone

Ozone

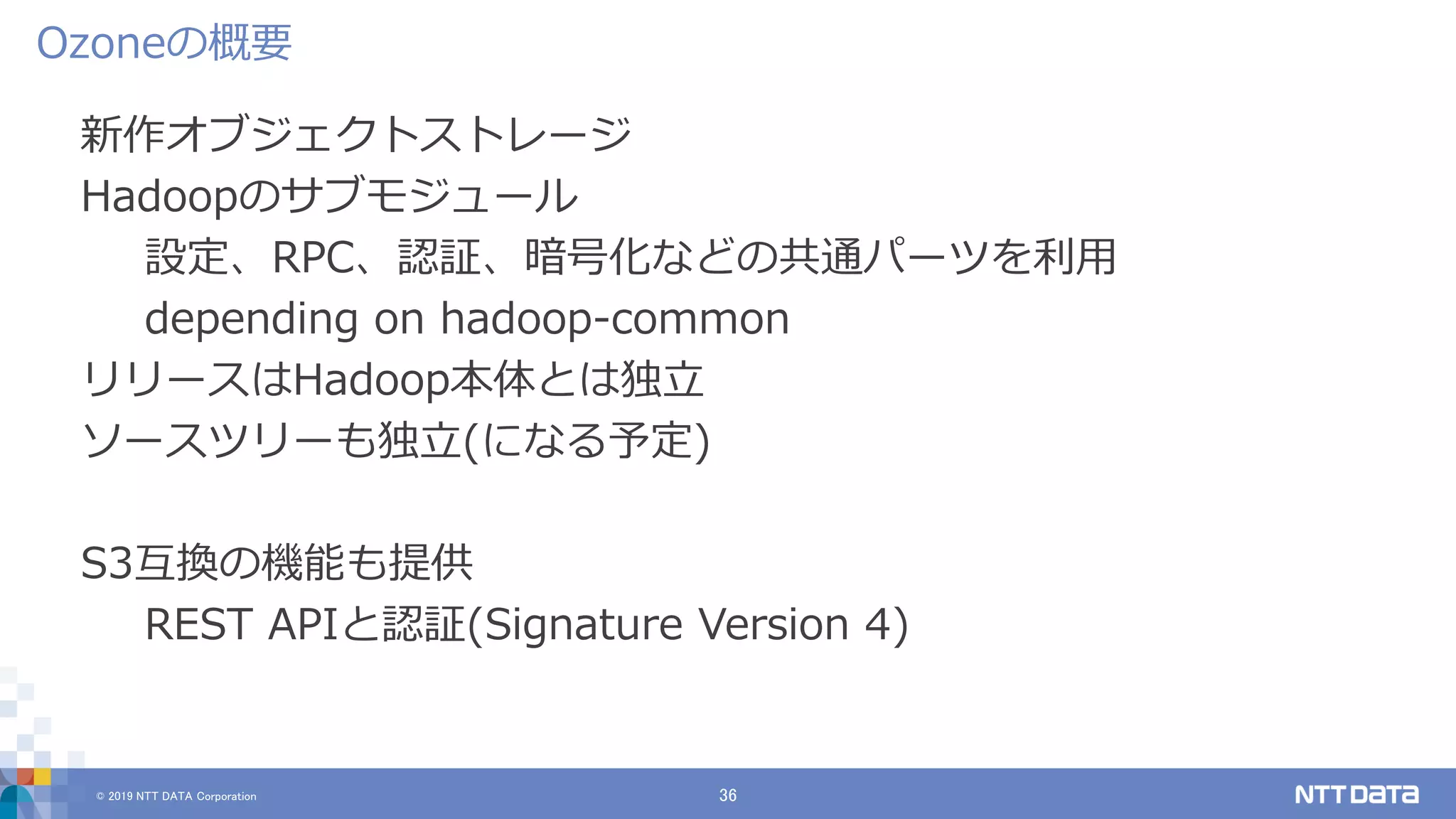

新作オブジェクトストレージ
Hadoopのサブモジュール
設定、RPC、認証、暗号化などの共通パーツを利用
depending on hadoop-common
リリースはHadoop本体とは独立
ソースツリーも独立(になる予定)
S3互換の機能も提供
REST APIと認証(Signature Version 4)
Ozoneの概要

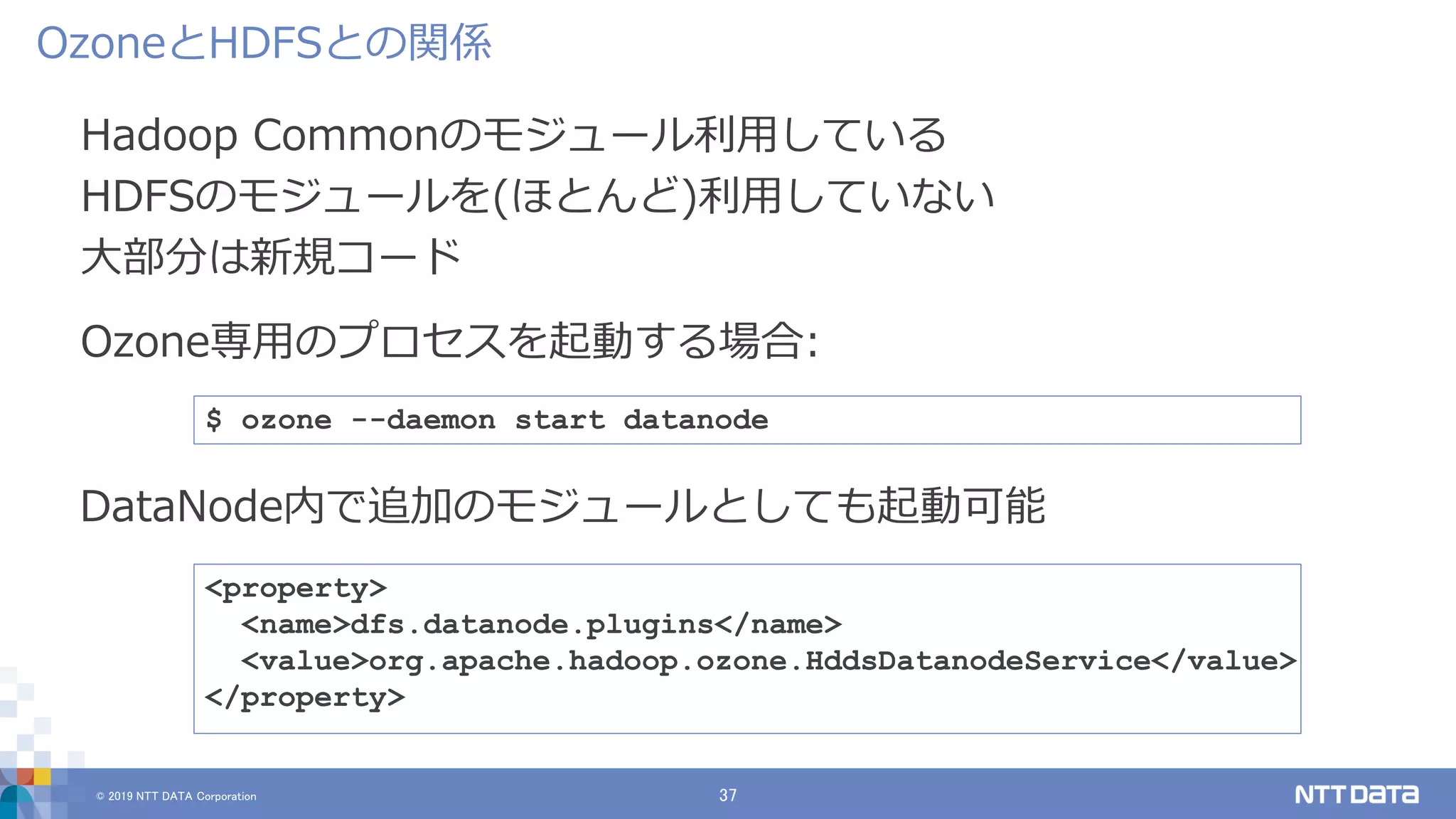

Hadoop Commonのモジュール利用している
HDFSのモジュールを(ほとんど)利用していない
大部分は新規コード
OzoneとHDFSとの関係
$ ozone --daemon start datanode
<property>
<name>dfs.datanode.plugins</name>
<value>org.apache.hadoop.ozone.HddsDatanodeService</value>
</property>
DataNode内で追加のモジュールとしても起動可能
Ozone専用のプロセスを起動する場合:

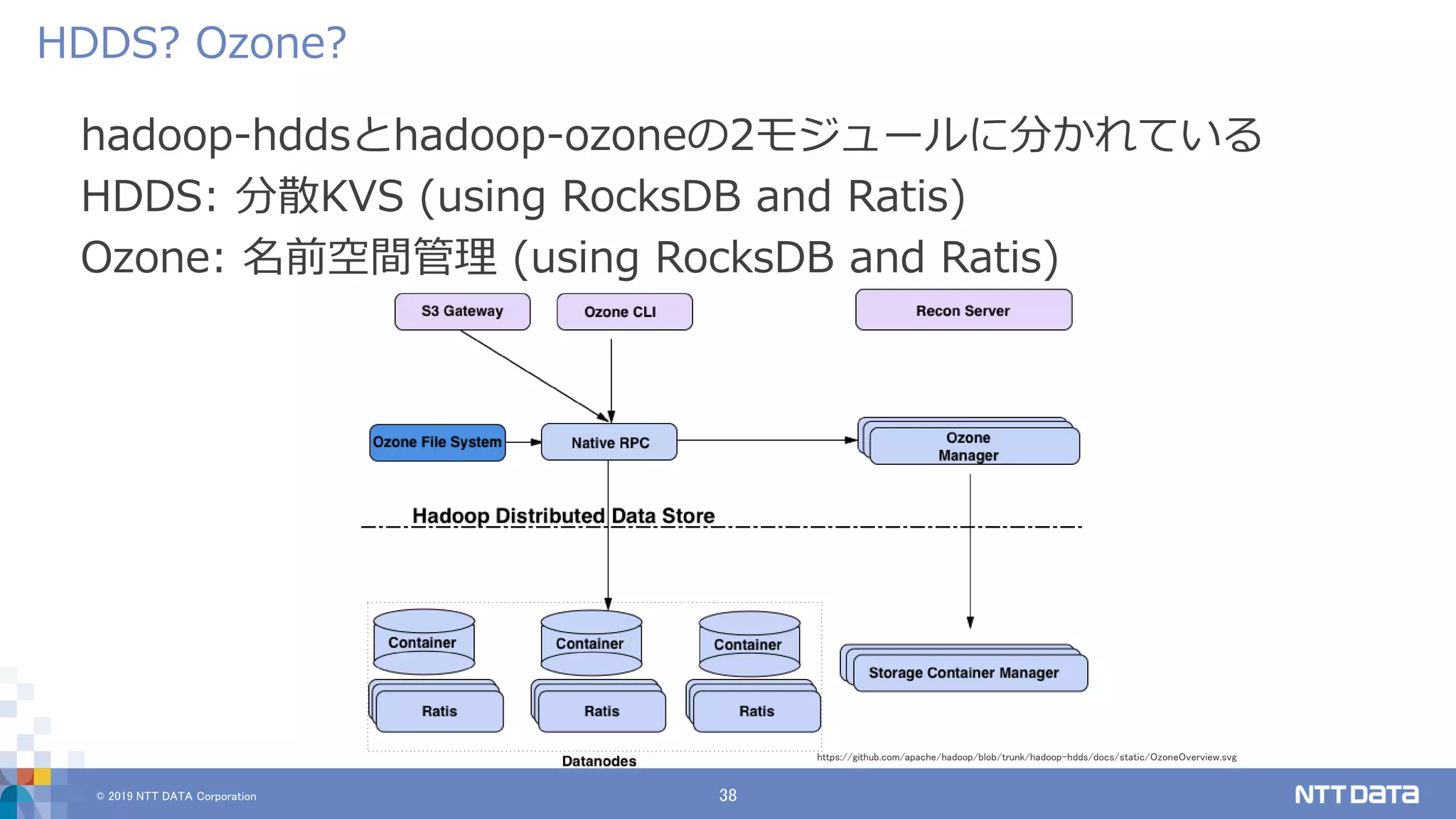

hadoop-hddsとhadoop-ozoneの2モジュールに分かれている
HDDS: 分散KVS (using RocksDB and Ratis)
Ozone: 名前空間管理 (using RocksDB and Ratis)
HDDS? Ozone?
https://github.com/apache/hadoop/blob/trunk/hadoop-hdds/docs/static/OzoneOverview.svg

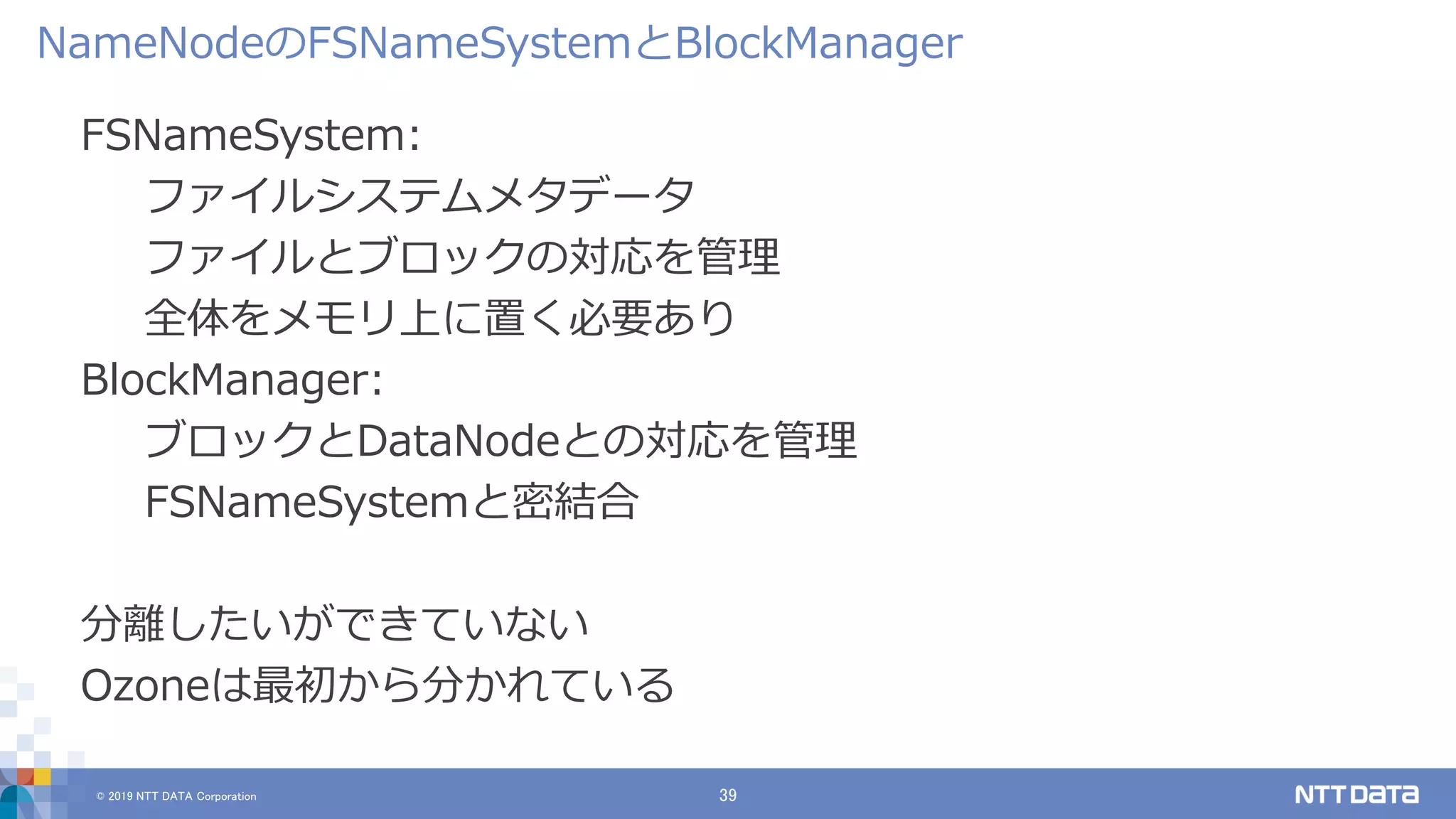

FSNameSystem:
ファイルシステムメタデータ
ファイルとブロックの対応を管理
全体をメモリ上に置く必要あり
BlockManager:
ブロックとDataNodeとの対応を管理
FSNameSystemと密結合
分離したいができていない
Ozoneは最初から分かれている
NameNodeのFSNameSystemとBlockManager

気をつけるポイント

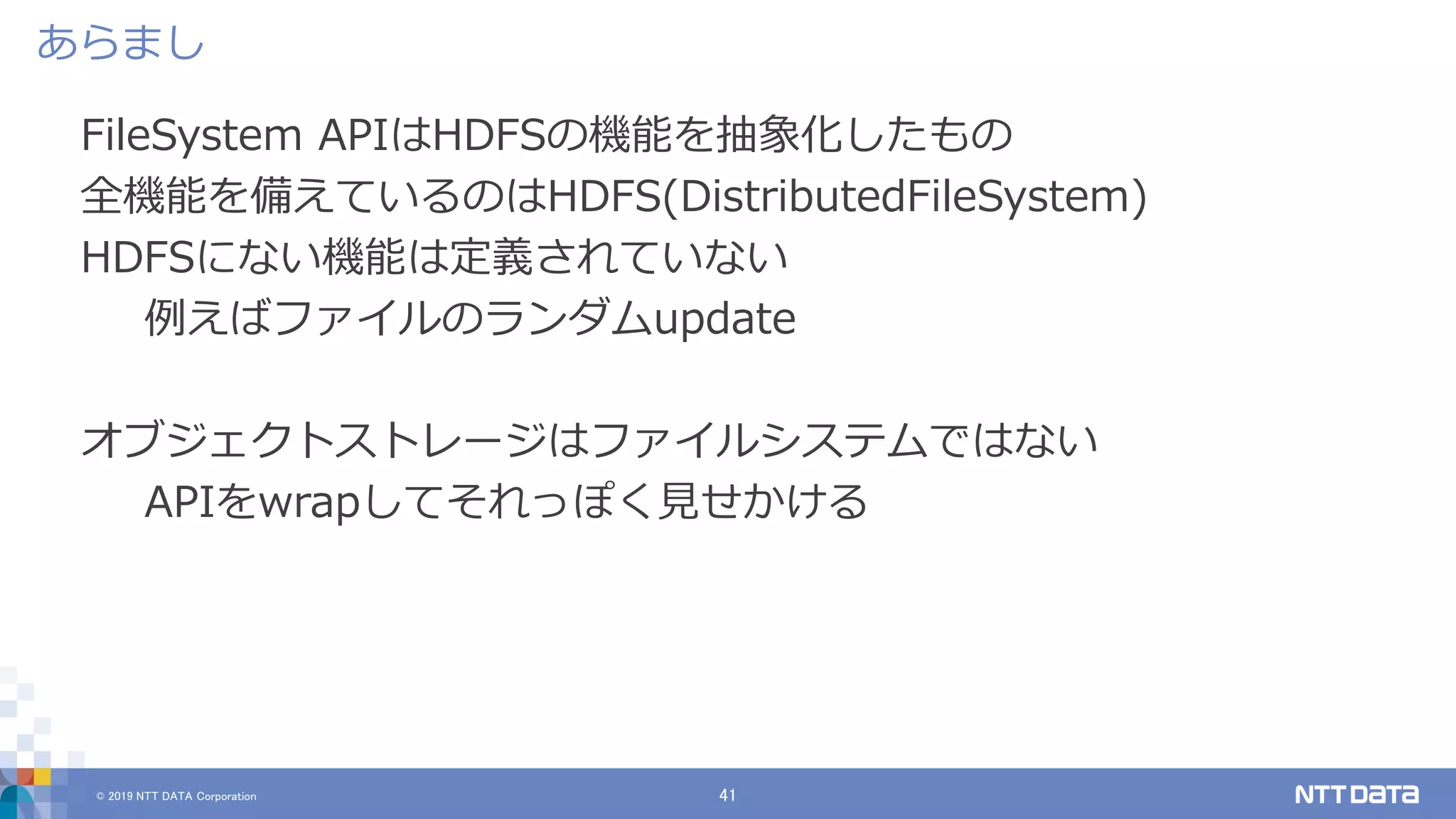

FileSystem APIはHDFSの機能を抽象化したもの
全機能を備えているのはHDFS(DistributedFileSystem)
HDFSにない機能は定義されていない
例えばファイルのランダムupdate
オブジェクトストレージはファイルシステムではない
APIをwrapしてそれっぽく見せかける
あらまし

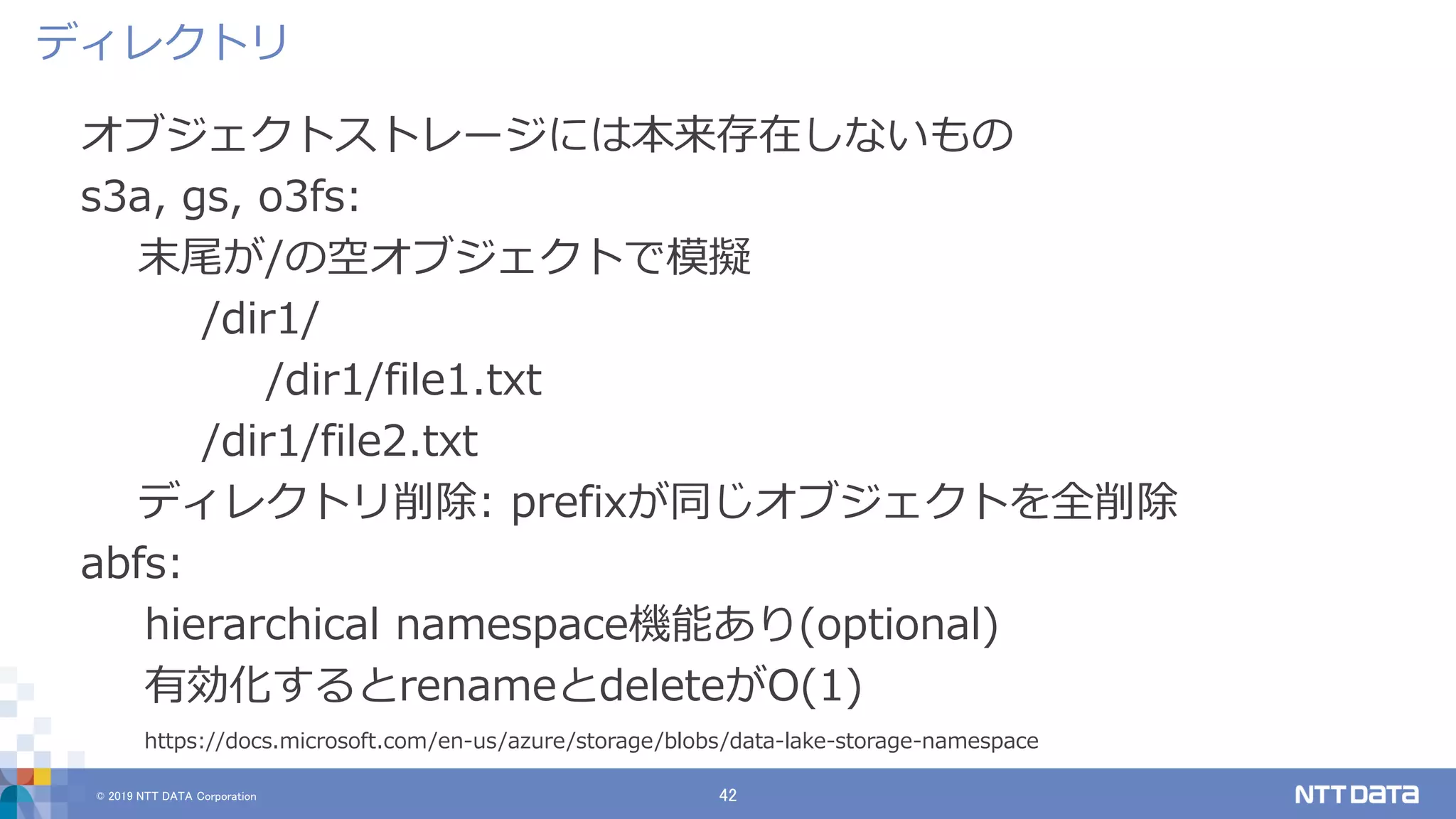

オブジェクトストレージには本来存在しないもの
s3a, gs, o3fs:
末尾が/の空オブジェクトで模擬
/dir1/
/dir1/file1.txt
/dir1/file2.txt
ディレクトリ削除: prefixが同じオブジェクトを全削除
abfs:
hierarchical namespace機能あり(optional)
有効化するとrenameとdeleteがO(1)
https://docs.microsoft.com/en-us/azure/storage/blobs/data-lake-storage-namespace
ディレクトリ

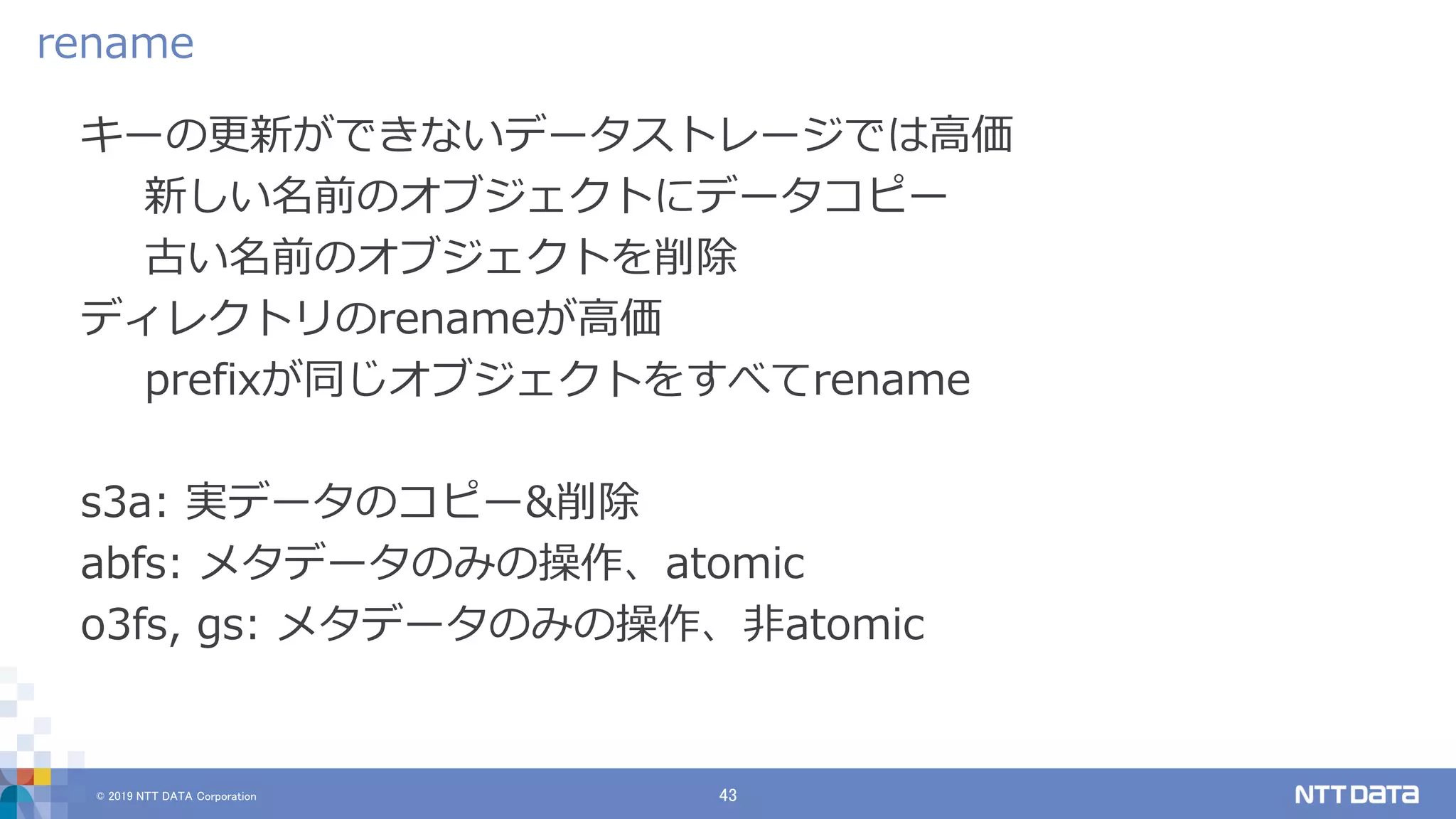

キーの更新ができないデータストレージでは高価
新しい名前のオブジェクトにデータコピー
古い名前のオブジェクトを削除
ディレクトリのrenameが高価
prefixが同じオブジェクトをすべてrename
s3a: 実データのコピー&削除
abfs: メタデータのみの操作、atomic
o3fs, gs: メタデータのみの操作、非atomic
rename

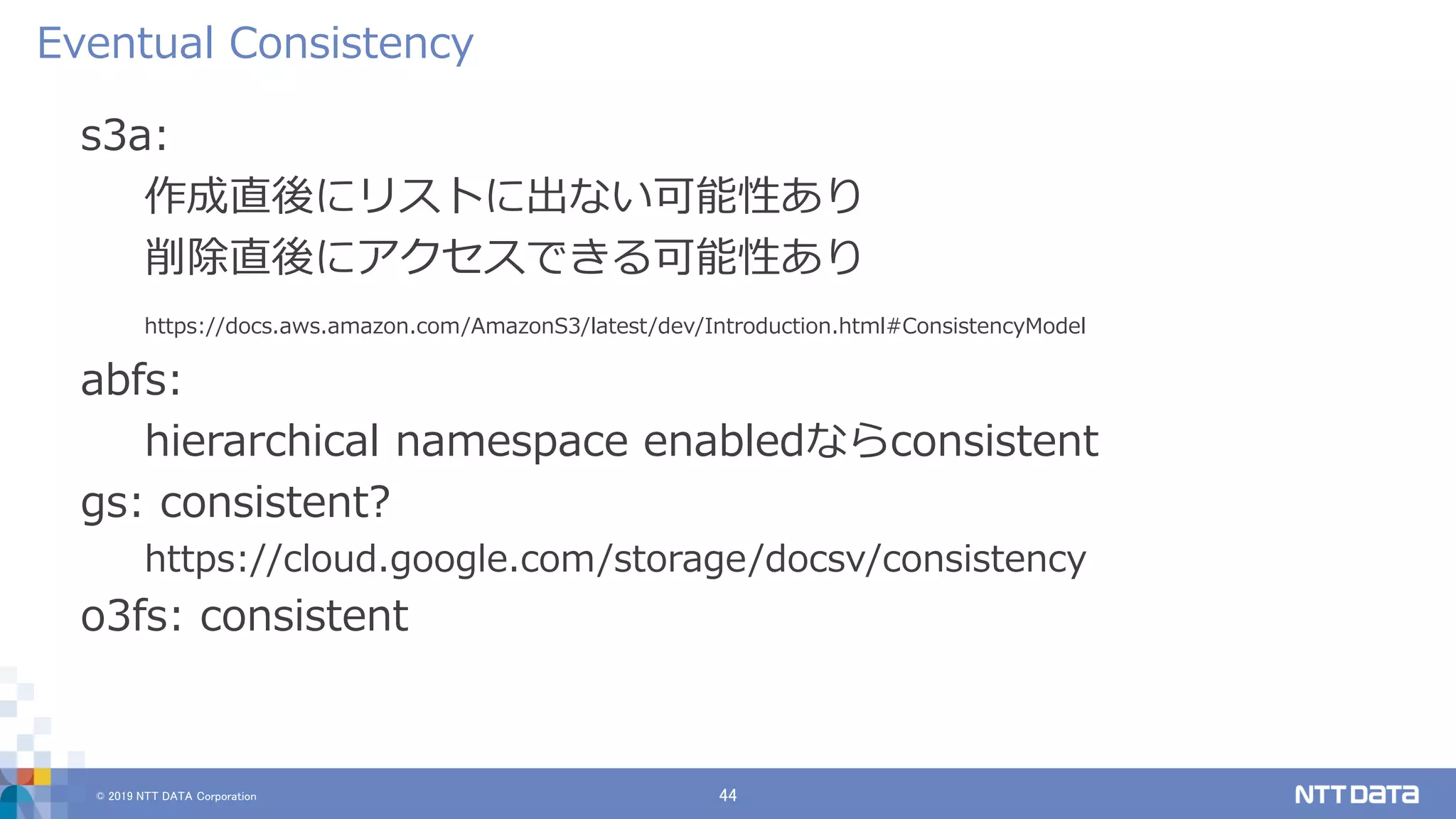

s3a:
作成直後にリストに出ない可能性あり
削除直後にアクセスできる可能性あり
https://docs.aws.amazon.com/AmazonS3/latest/dev/Introduction.html#ConsistencyModel
abfs:
hierarchical namespace enabledならconsistent
gs: consistent?
https://cloud.google.com/storage/docsv/consistency
o3fs: consistent
Eventual Consistency

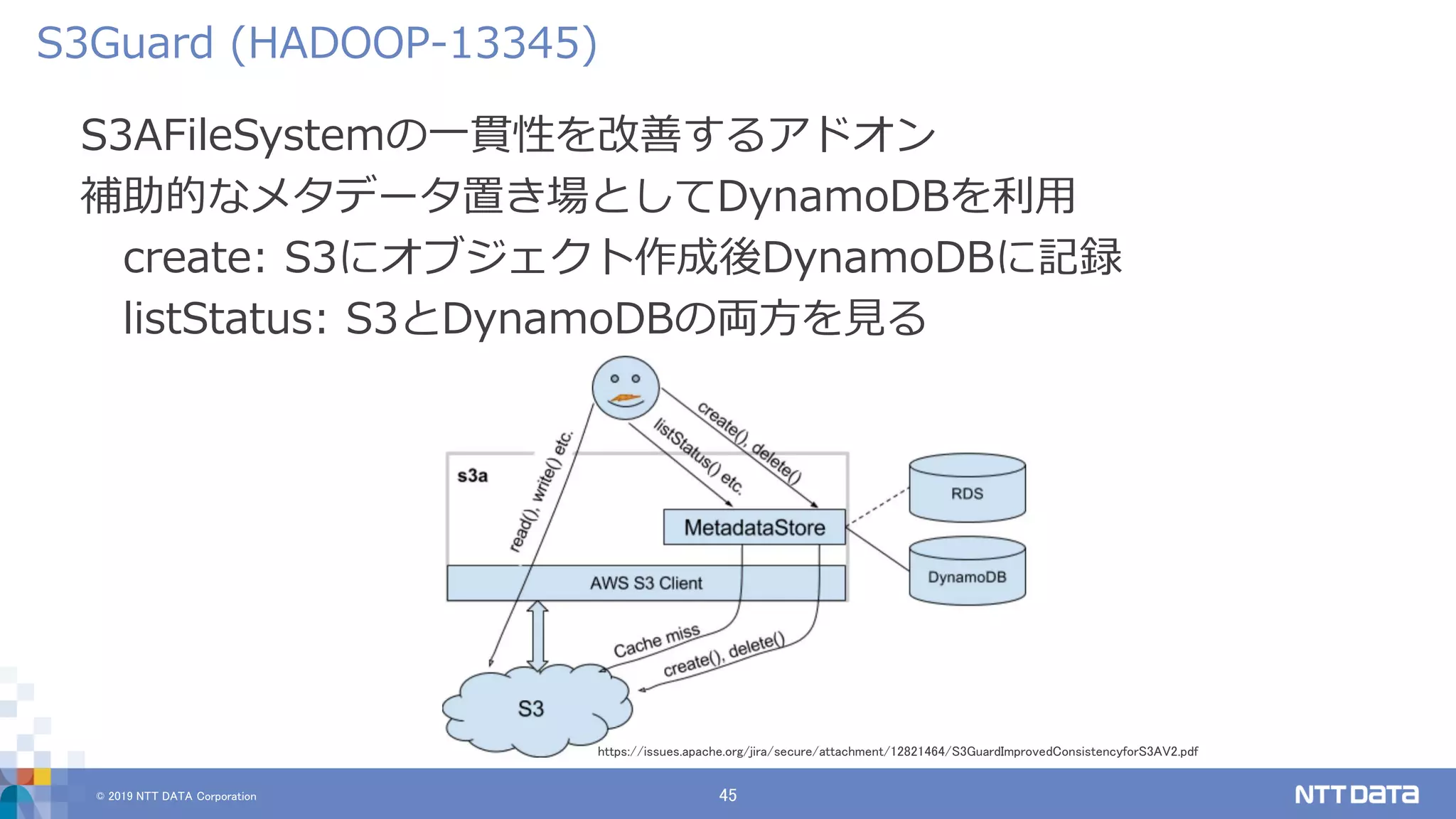

S3AFileSystemの一貫性を改善するアドオン
補助的なメタデータ置き場としてDynamoDBを利用
create: S3にオブジェクト作成後DynamoDBに記録
listStatus: S3とDynamoDBの両方を見る
S3Guard (HADOOP-13345)
https://issues.apache.org/jira/secure/attachment/12821464/S3GuardImprovedConsistencyforS3AV2.pdf

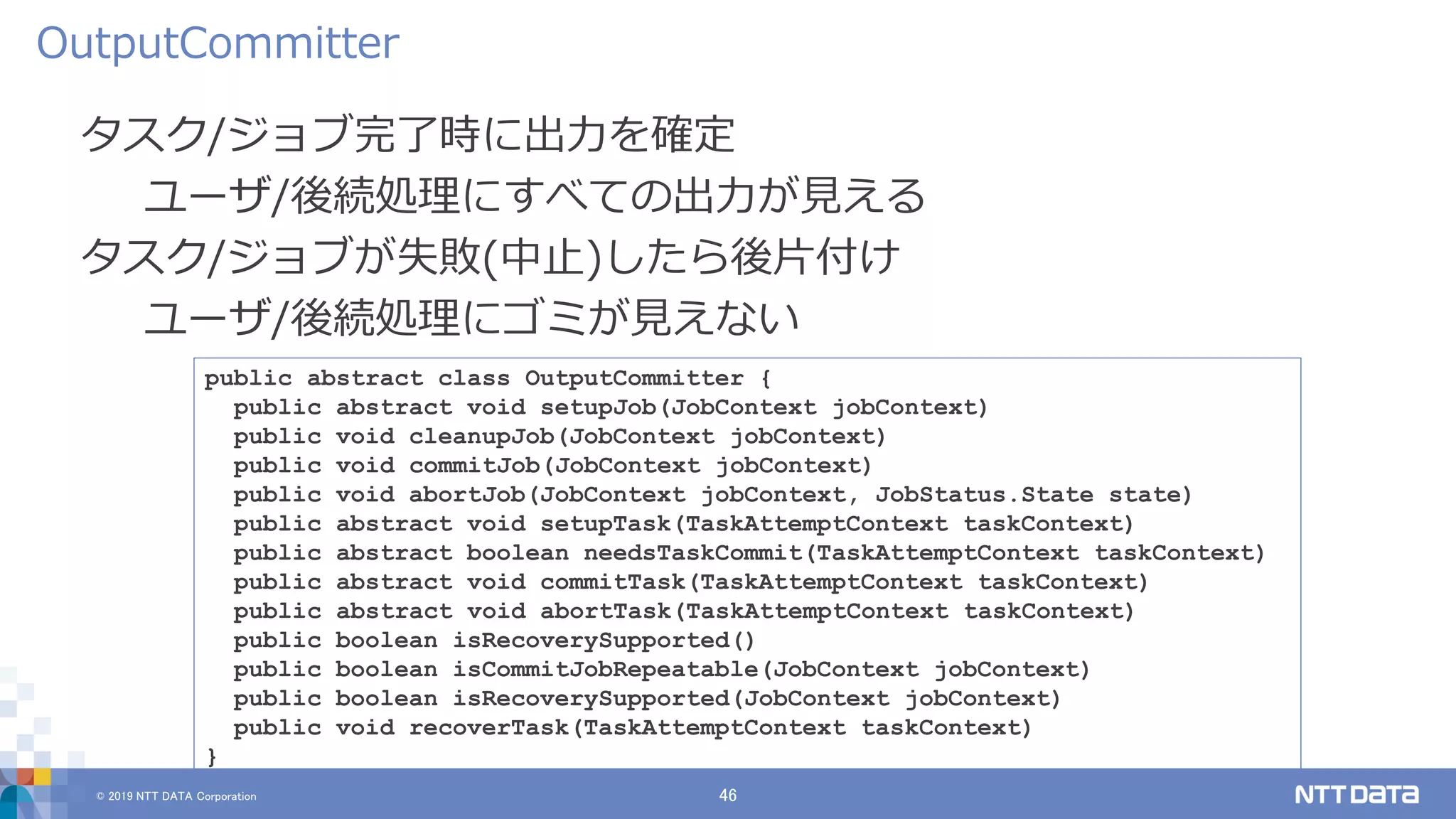

タスク/ジョブ完了時に出力を確定
ユーザ/後続処理にすべての出力が見える
タスク/ジョブが失敗(中止)したら後片付け
ユーザ/後続処理にゴミが見えない
OutputCommitter
public abstract class OutputCommitter {
public abstract void setupJob(JobContext jobContext)
public void cleanupJob(JobContext jobContext)
public void commitJob(JobContext jobContext)
public void abortJob(JobContext jobContext, JobStatus.State state)
public abstract void setupTask(TaskAttemptContext taskContext)
public abstract boolean needsTaskCommit(TaskAttemptContext taskContext)
public abstract void commitTask(TaskAttemptContext taskContext)
public abstract void abortTask(TaskAttemptContext taskContext)
public boolean isRecoverySupported()
public boolean isCommitJobRepeatable(JobContext jobContext)
public boolean isRecoverySupported(JobContext jobContext)
public void recoverTask(TaskAttemptContext taskContext)
}

デフォルトのOutputCommitter
タスク成功時: 出力ファイルを出力ディレクトリに移動
ジョブ成功時: _SUCCESSという空ファイルを作成
失敗時: 出力ディレクトリをdelete
ファイルシステムを暗黙に想定
renameとdeleteが軽量でatomicでconsistent
see also ParquetOutputCommitter
https://github.com/apache/parquet-mr/blob/master/parquet-
hadoop/src/main/java/org/apache/parquet/hadoop/ParquetOutputCommitter.java
FileOutputCommitter

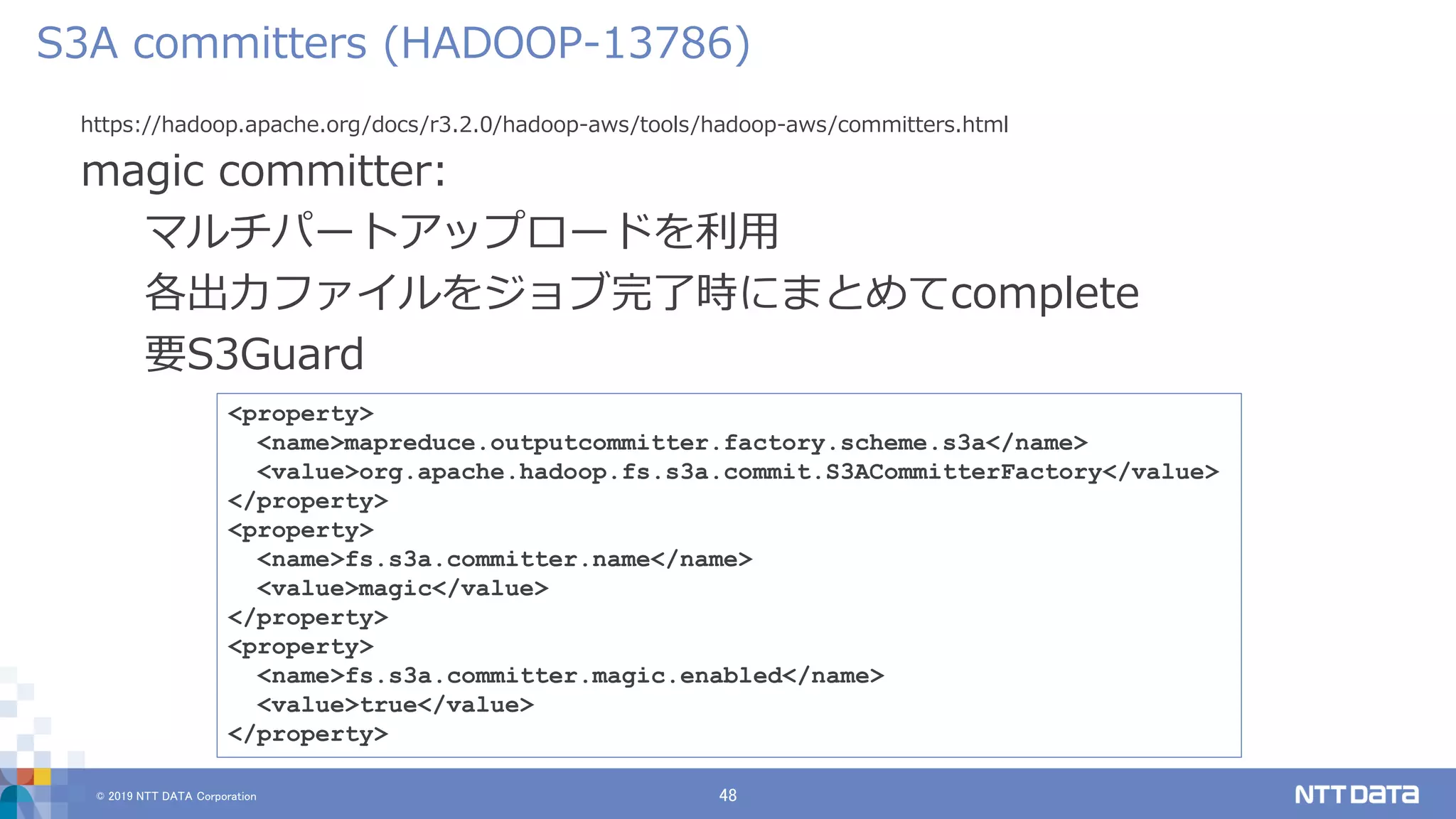

https://hadoop.apache.org/docs/r3.2.0/hadoop-aws/tools/hadoop-aws/committers.html
magic committer:
マルチパートアップロードを利用
各出力ファイルをジョブ完了時にまとめてcomplete
要S3Guard
S3A committers (HADOOP-13786)
<property>
<name>mapreduce.outputcommitter.factory.scheme.s3a</name>
<value>org.apache.hadoop.fs.s3a.commit.S3ACommitterFactory</value>
</property>
<property>
<name>fs.s3a.committer.name</name>
<value>magic</value>
</property>
<property>
<name>fs.s3a.committer.magic.enabled</name>
<value>true</value>
</property>

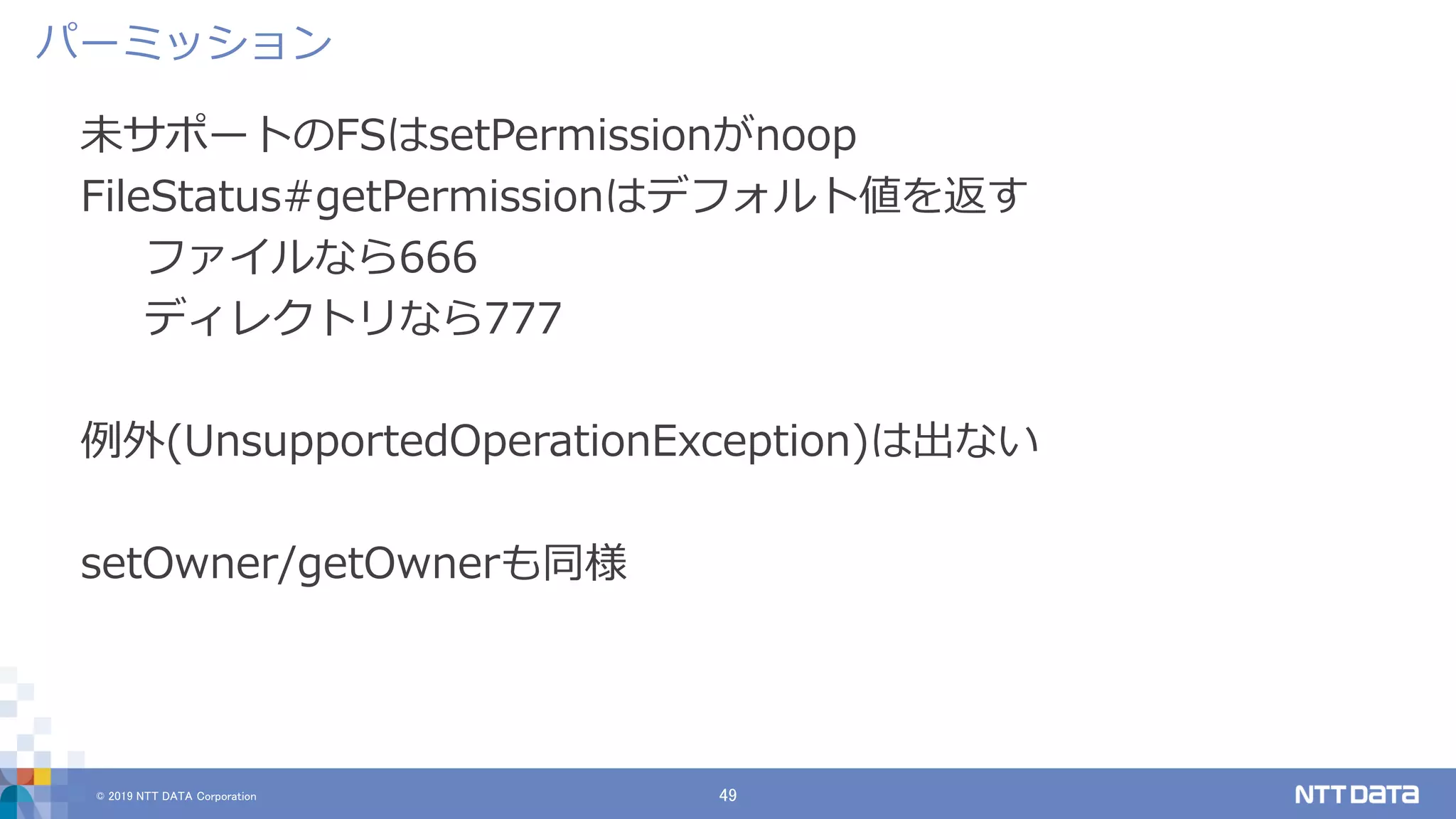

未サポートのFSはsetPermissionがnoop
FileStatus#getPermissionはデフォルト値を返す
ファイルなら666
ディレクトリなら777
例外(UnsupportedOperationException)は出ない
setOwner/getOwnerも同様
パーミッション

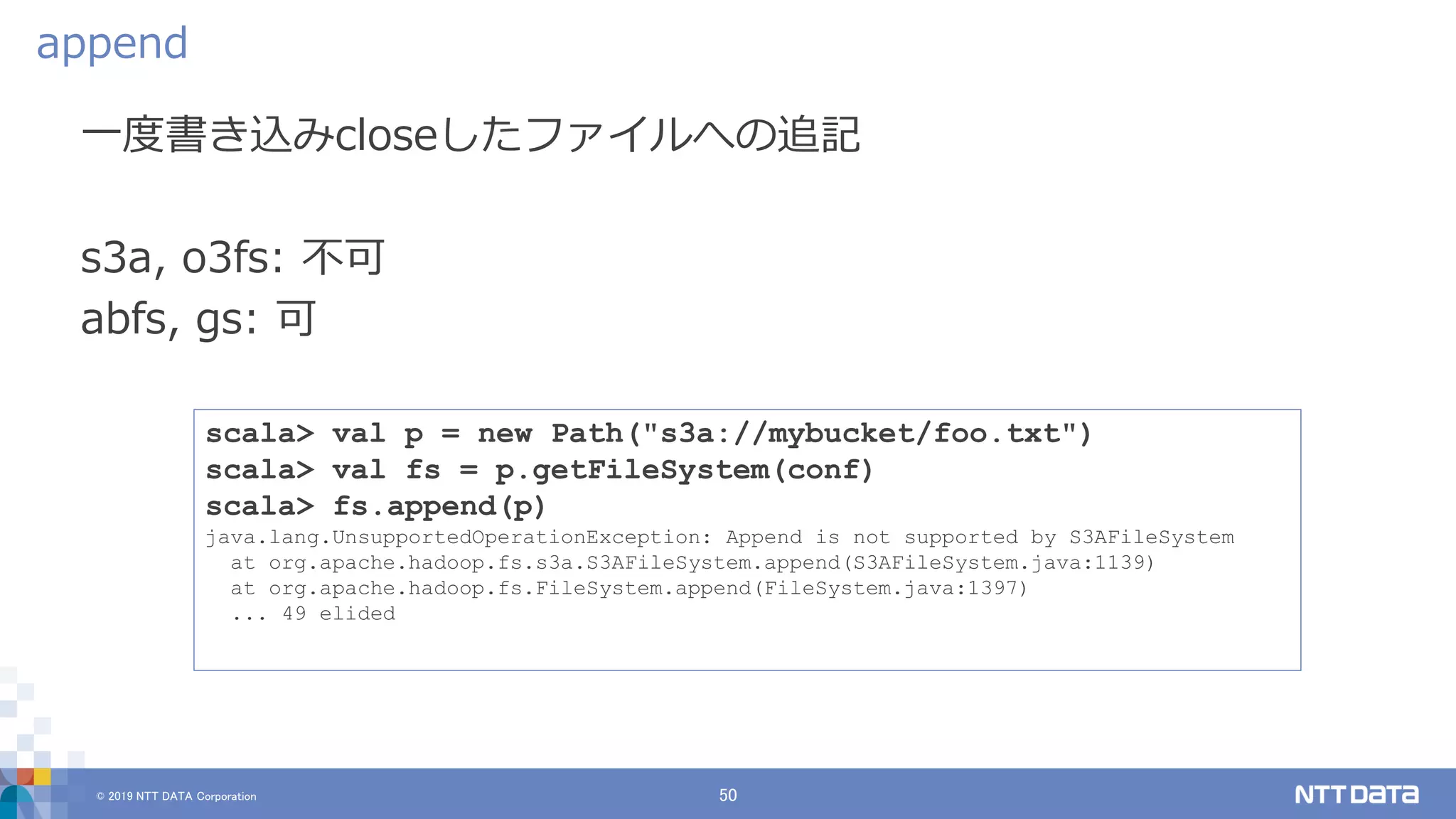

一度書き込みcloseしたファイルへの追記
s3a, o3fs: 不可
abfs, gs: 可
append
scala> val p = new Path("s3a://mybucket/foo.txt")
scala> val fs = p.getFileSystem(conf)
scala> fs.append(p)
java.lang.UnsupportedOperationException: Append is not supported by S3AFileSystem
at org.apache.hadoop.fs.s3a.S3AFileSystem.append(S3AFileSystem.java:1139)
at org.apache.hadoop.fs.FileSystem.append(FileSystem.java:1397)
... 49 elided

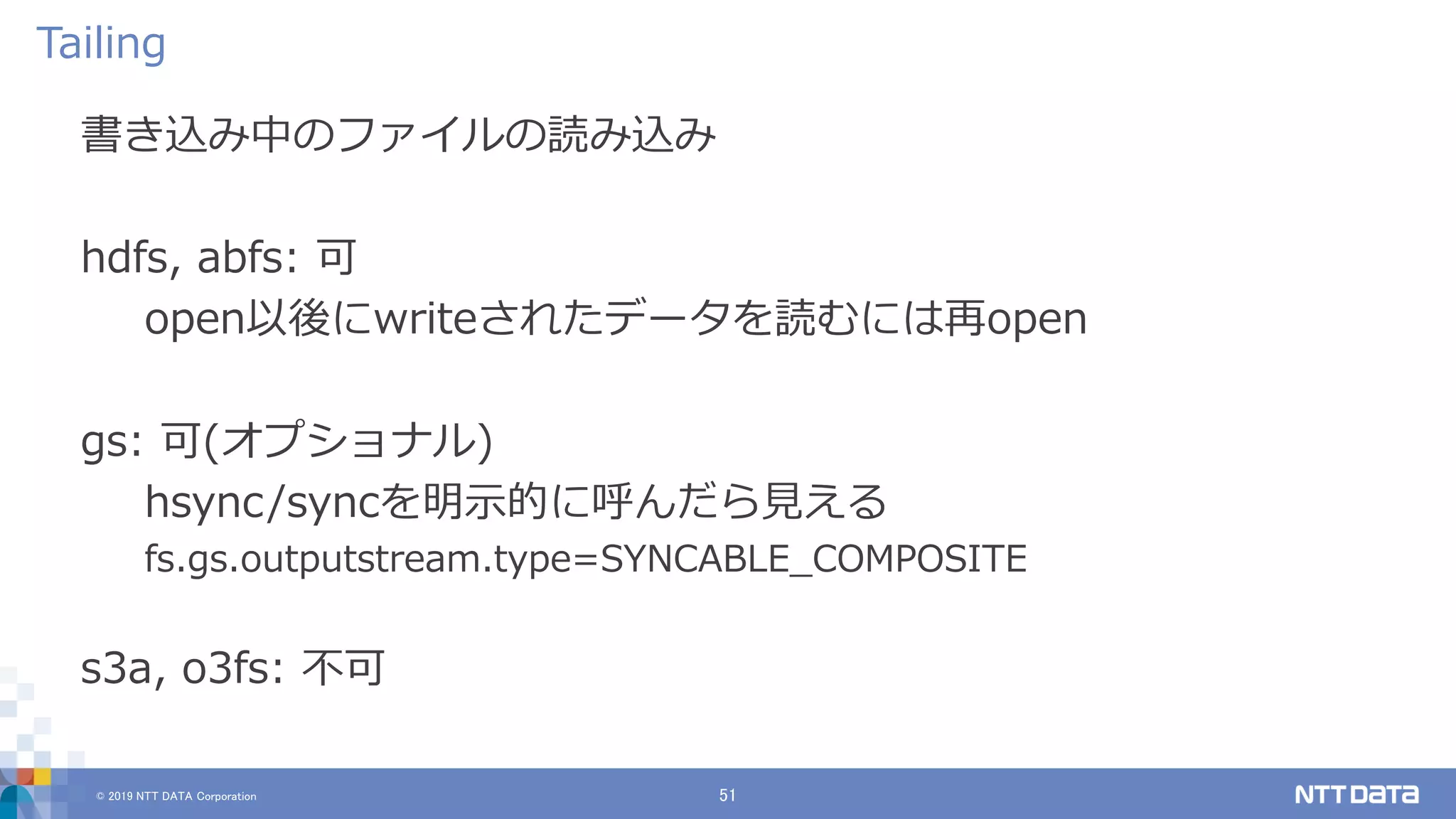

書き込み中のファイルの読み込み
hdfs, abfs: 可
open以後にwriteされたデータを読むには再open
gs: 可(オプショナル)
hsync/syncを明示的に呼んだら見える
fs.gs.outputstream.type=SYNCABLE_COMPOSITE
s3a, o3fs: 不可
Tailing

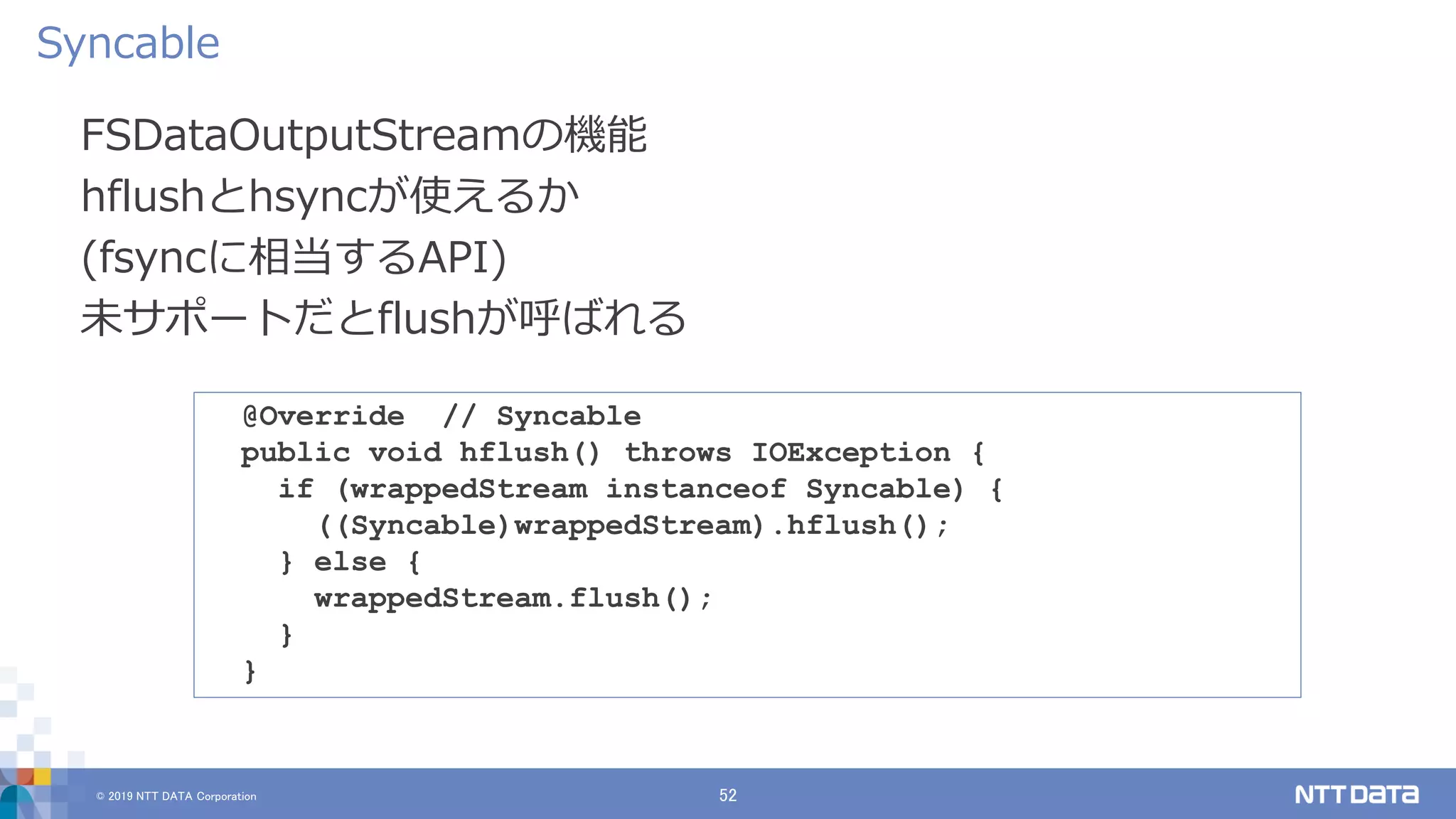

FSDataOutputStreamの機能
hflushとhsyncが使えるか
(fsyncに相当するAPI)
未サポートだとflushが呼ばれる
Syncable
@Override // Syncable
public void hflush() throws IOException {
if (wrappedStream instanceof Syncable) {
((Syncable)wrappedStream).hflush();
} else {
wrappedStream.flush();
}
}

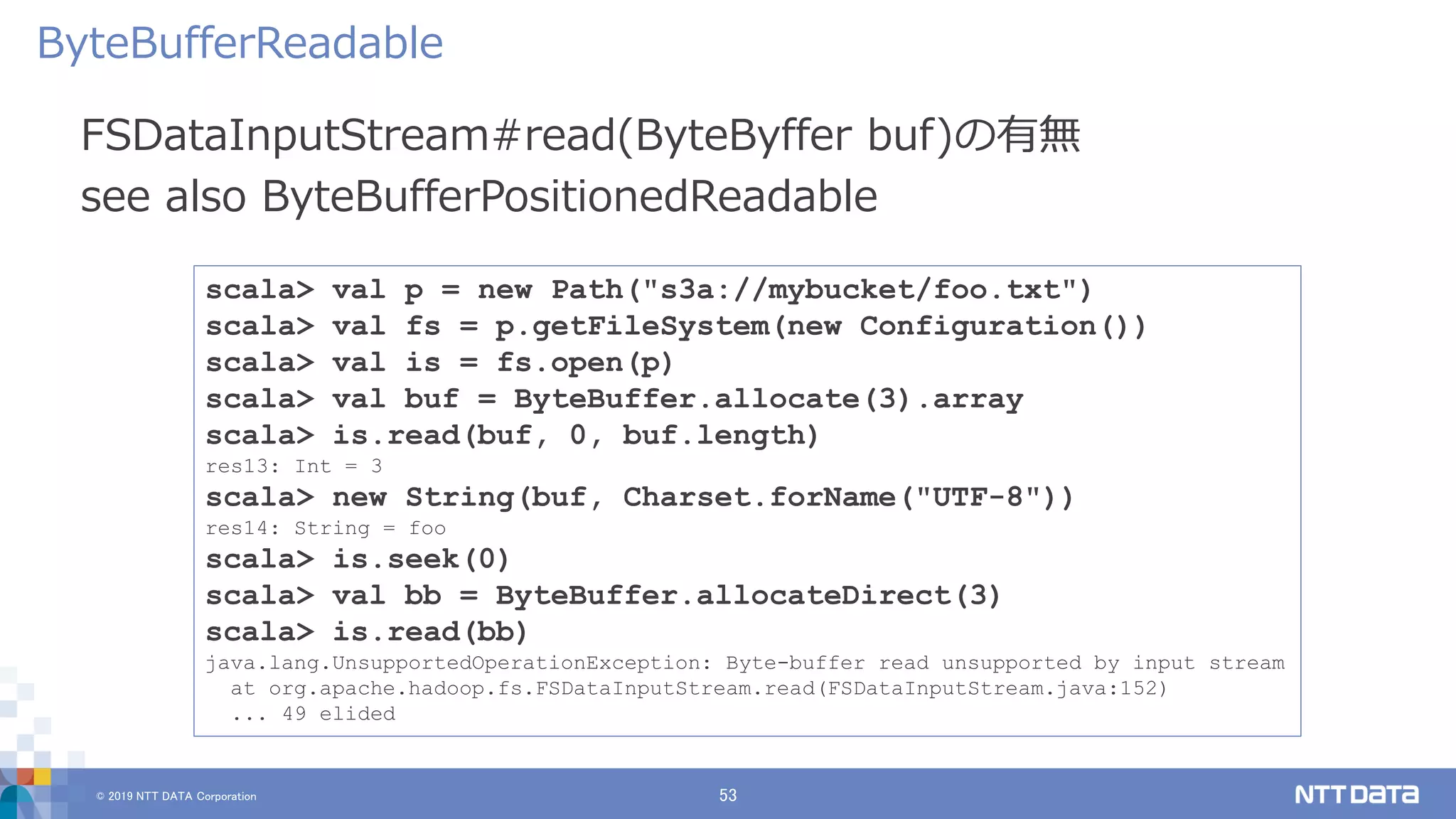

FSDataInputStream#read(ByteByffer buf)の有無
see also ByteBufferPositionedReadable
ByteBufferReadable
scala> val p = new Path("s3a://mybucket/foo.txt")
scala> val fs = p.getFileSystem(new Configuration())
scala> val is = fs.open(p)
scala> val buf = ByteBuffer.allocate(3).array
scala> is.read(buf, 0, buf.length)
res13: Int = 3
scala> new String(buf, Charset.forName("UTF-8"))
res14: String = foo
scala> is.seek(0)
scala> val bb = ByteBuffer.allocateDirect(3)
scala> is.read(bb)
java.lang.UnsupportedOperationException: Byte-buffer read unsupported by input stream
at org.apache.hadoop.fs.FSDataInputStream.read(FSDataInputStream.java:152)
... 49 elided

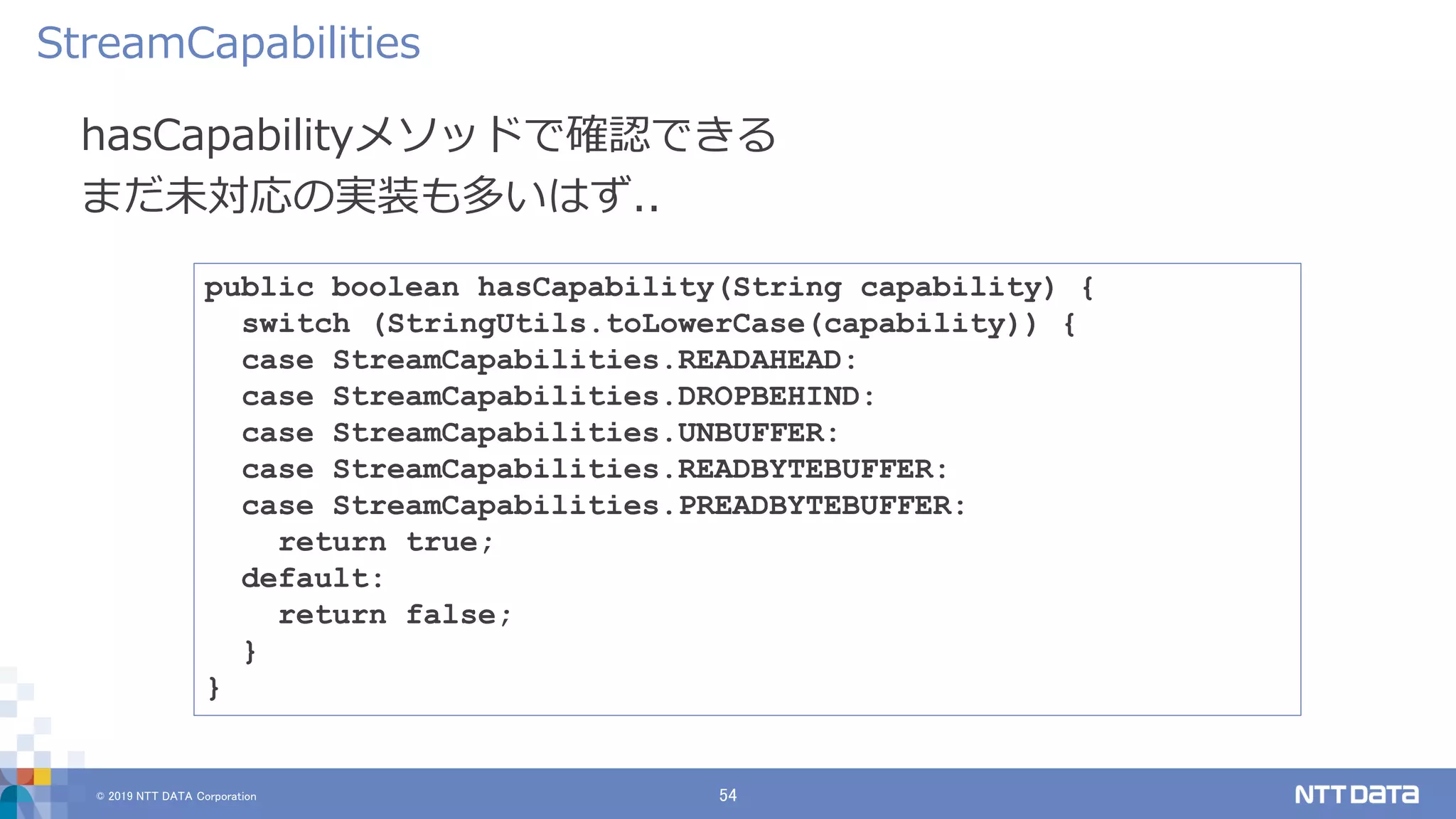

hasCapabilityメソッドで確認できる
まだ未対応の実装も多いはず..
StreamCapabilities
public boolean hasCapability(String capability) {
switch (StringUtils.toLowerCase(capability)) {
case StreamCapabilities.READAHEAD:
case StreamCapabilities.DROPBEHIND:
case StreamCapabilities.UNBUFFER:
case StreamCapabilities.READBYTEBUFFER:
case StreamCapabilities.PREADBYTEBUFFER:
return true;
default:
return false;
}
}

References

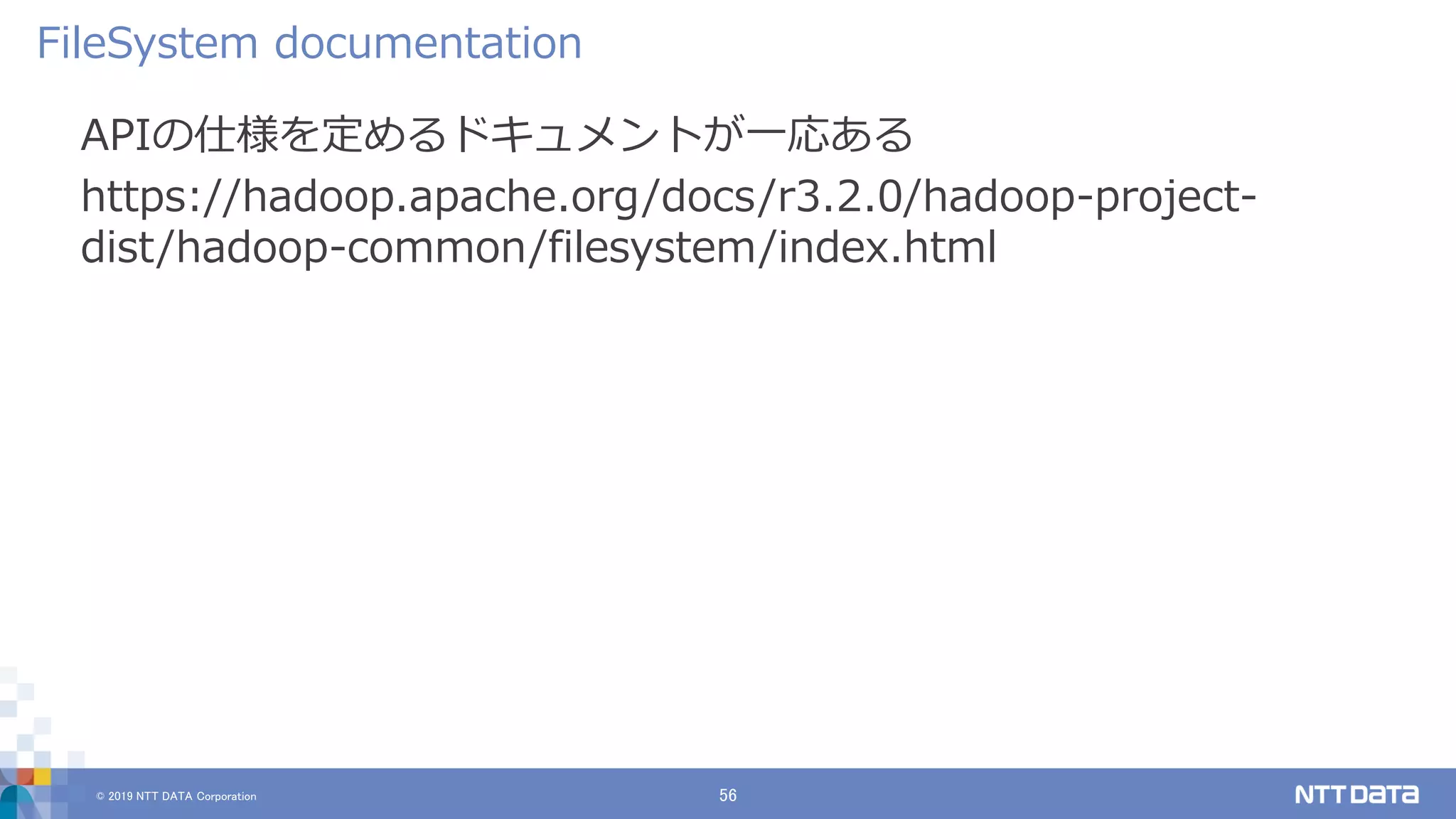

APIの仕様を定めるドキュメントが一応ある
https://hadoop.apache.org/docs/r3.2.0/hadoop-project-
dist/hadoop-common/filesystem/index.html
FileSystem documentation

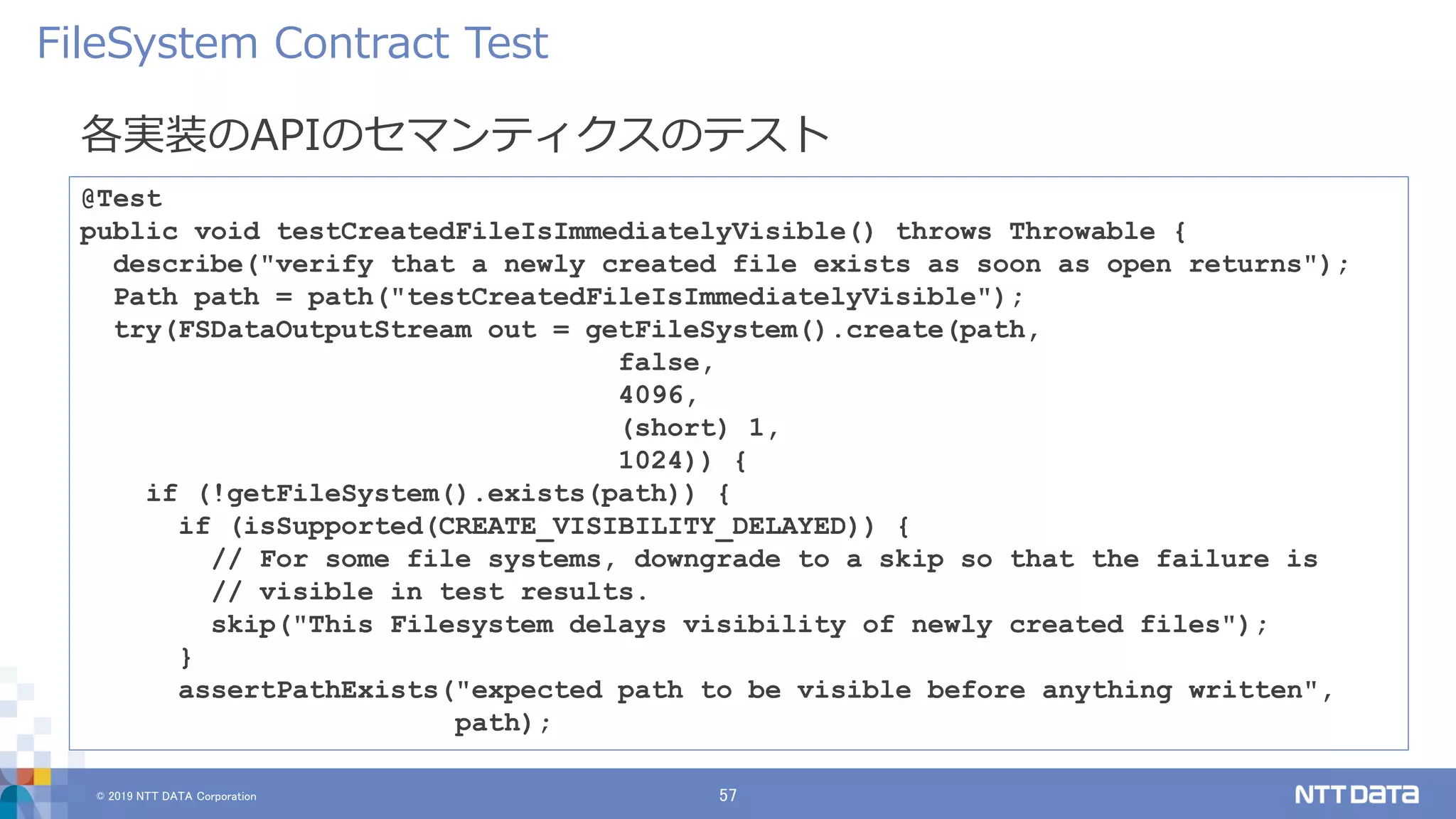

各実装のAPIのセマンティクスのテスト
FileSystem Contract Test
@Test
public void testCreatedFileIsImmediatelyVisible() throws Throwable {
describe("verify that a newly created file exists as soon as open returns");
Path path = path("testCreatedFileIsImmediatelyVisible");
try(FSDataOutputStream out = getFileSystem().create(path,
false,
4096,
(short) 1,
1024)) {
if (!getFileSystem().exists(path)) {
if (isSupported(CREATE_VISIBILITY_DELAYED)) {
// For some file systems, downgrade to a skip so that the failure is
// visible in test results.
skip("This Filesystem delays visibility of newly created files");
}
assertPathExists("expected path to be visible before anything written",
path);

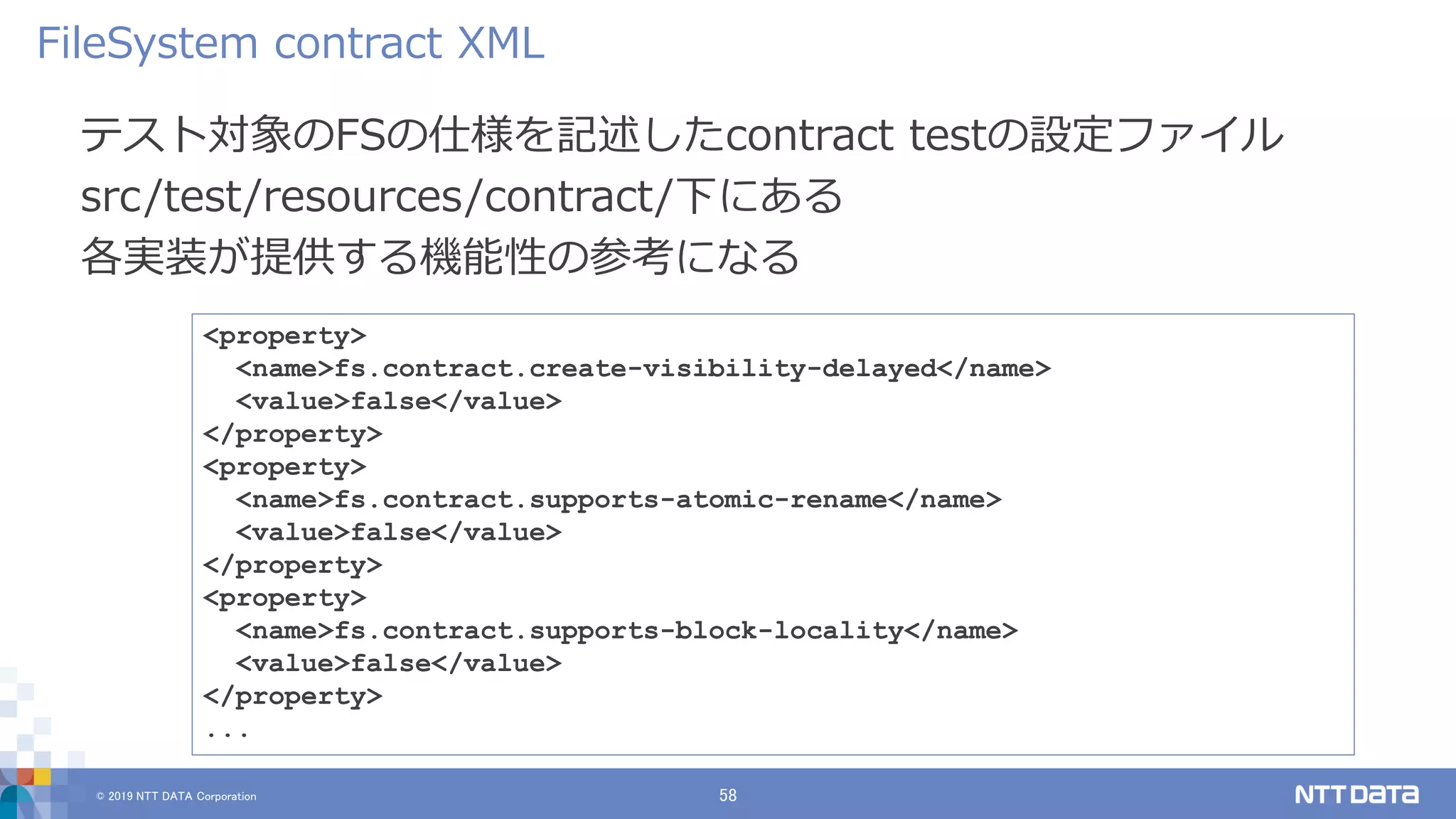

テスト対象のFSの仕様を記述したcontract testの設定ファイル
src/test/resources/contract/下にある
各実装が提供する機能性の参考になる
FileSystem contract XML
<property>
<name>fs.contract.create-visibility-delayed</name>
<value>false</value>
</property>
<property>
<name>fs.contract.supports-atomic-rename</name>
</property>
<property>
<name>fs.contract.supports-block-locality</name>
</property>
...

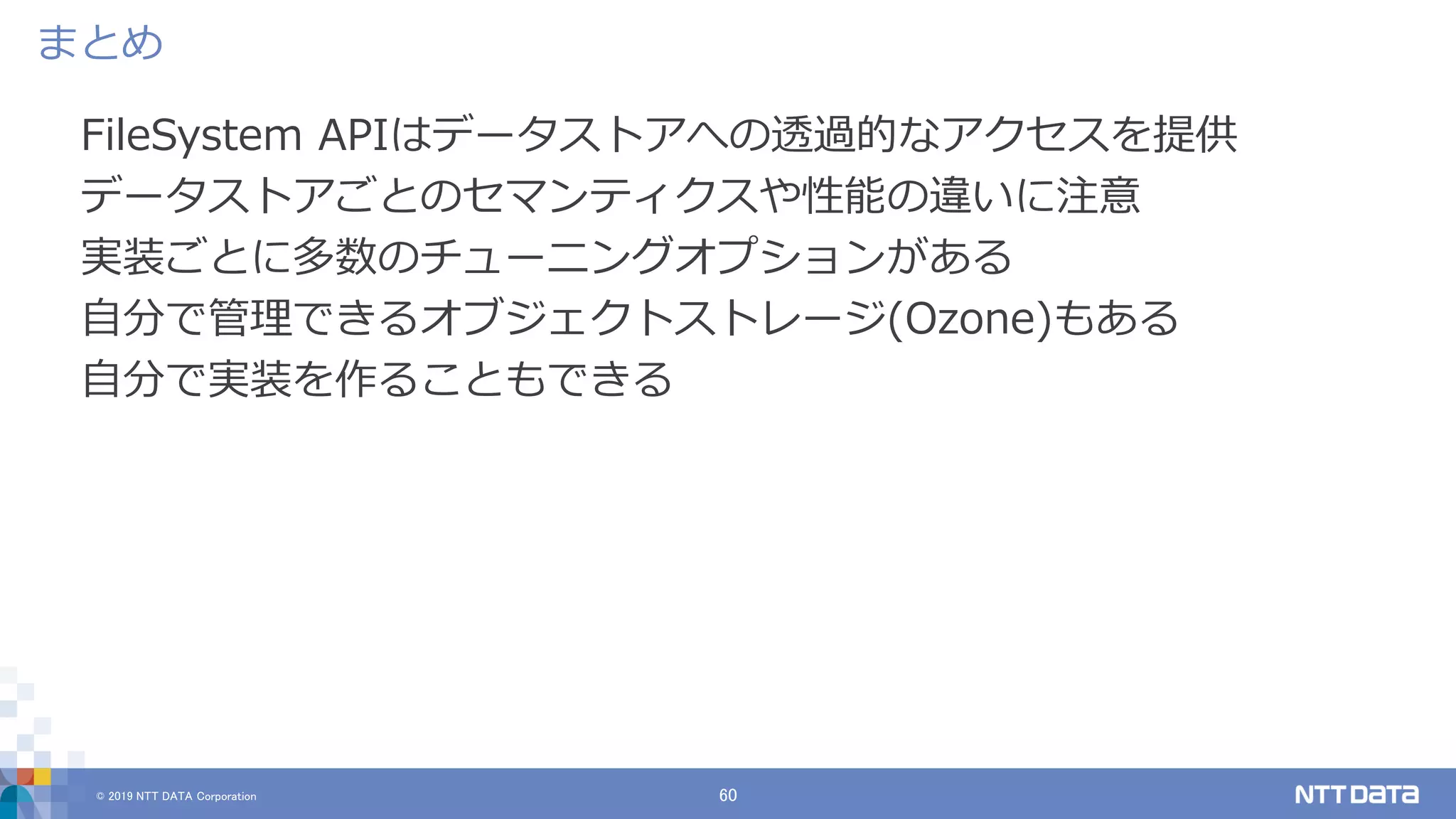

まとめ

FileSystem APIはデータストアへの透過的なアクセスを提供
データストアごとのセマンティクスや性能の違いに注意
実装ごとに多数のチューニングオプションがある
自分で管理できるオブジェクトストレージ(Ozone)もある
自分で実装を作ることもできる
まとめ

Hadoop Compatible File Systems 2019 （db tech showcase 2019 Tokyo講演資料、2019/09/25）

More Related Content

What's hot

Similar to Hadoop Compatible File Systems 2019 （db tech showcase 2019 Tokyo講演資料、2019/09/25）

More from NTT DATA Technology & Innovation

Recently uploaded

Hadoop Compatible File Systems 2019 （db tech showcase 2019 Tokyo講演資料、2019/09/25）
