HDFS basics from API perspective

© 2017 NTT DATA Corporation
07/09/2017
NTT DATA
Masatake Iwasaki
今さら聞きにくいHDFSの基本

© 2017 NTT DATA Corporation 2
Apache Hadoopの分散ファイルシステムであるHDFSについて、アーキ
テクチャ、ファイルシステムとしての特徴、オブジェクトストアとの違
いについて、ユーザAPIという切り口から、最近の開発動向や新機能、
ちょっと細かい実装の話などを混じえながら解説します。

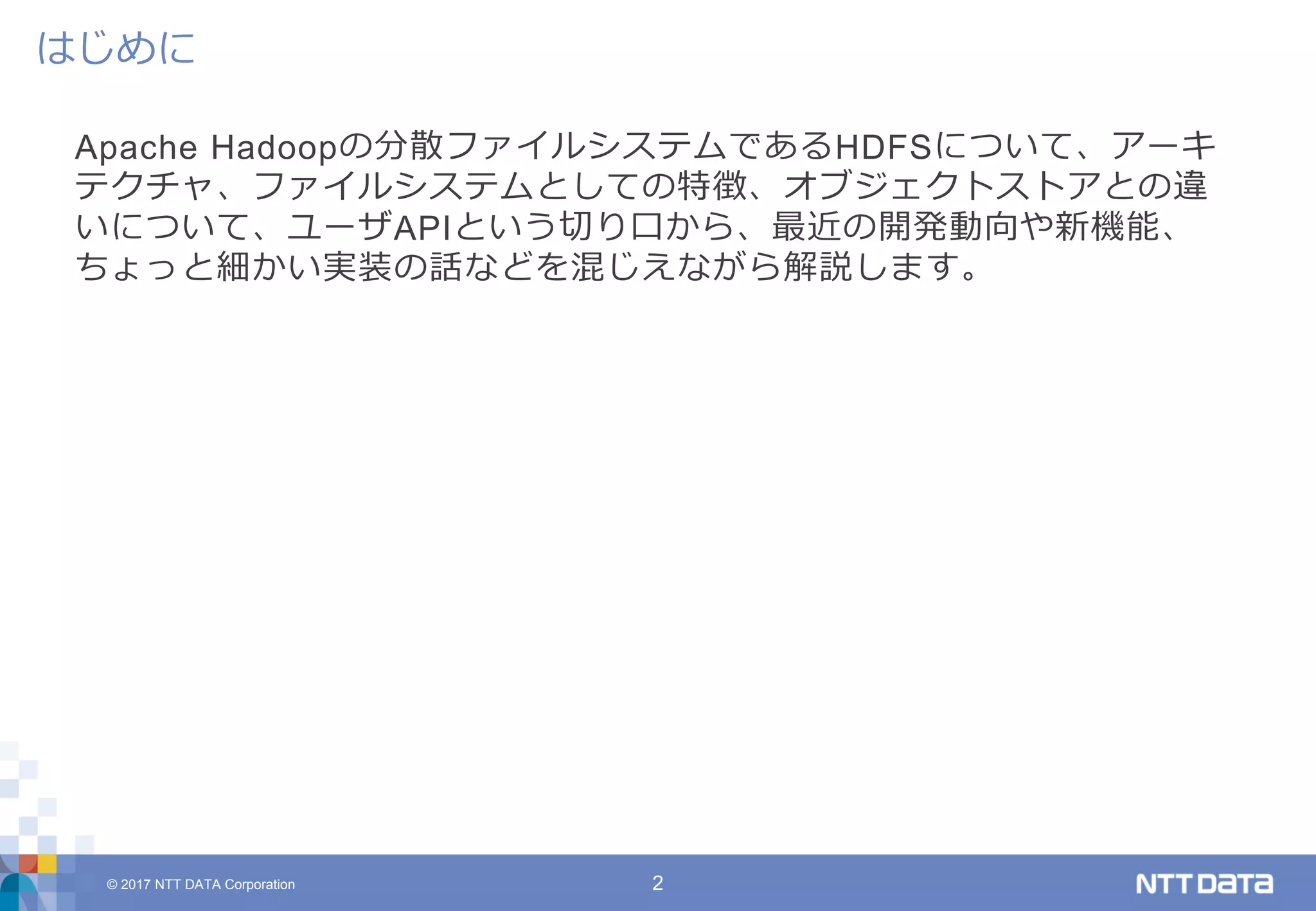

はじめに

I. HDFSの概要
II. HadoopのFileSystem API
III. HDFSの機能
IV. Hadoopとオブジェクトストレージ
Agenda

HDFSの概要

Hadoopの構成
Hadoop 2
分散ファイルシステム
HDFS
MapReduce
YARN
データを格納
リソース(CPU/メモリ)制御
リソースを利用して
様々な処理系を実行
データを処理
...

Hadoopは集中管理型の分散処理システム
データを保存する場所(スレーブノード)でデータを処理する
Hadoopの構成
マスターノード
スレーブノード群
実データを格納
分散処理タスクを実行
メタデータ, ノード, ジョブ
を管理

Hadoop Distributed File System
大きなファイル(100+MB)の格納に最適化
分散処理フレームワークに高スループットなデータアクセスを提供
ファイルシステムとしての機能を提供
階層的な名前空間(ファイルとディレクトリ)
ファイルデータの読み書き
パーミッションによるアクセス制御
quota
シンボリックリンクは未サポート
一度追加されたが色々問題があることが分かりdisabledに
ソースコード上に実装は残っている
xfsやext4などのネイティブファイルシステムの上(ユーザ空間)で動く
POSIX準拠ではない
HDFSとは何か

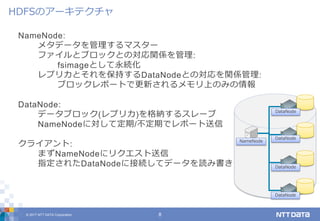

NameNode:
メタデータを管理するマスター
ファイルとブロックとの対応関係を管理:
fsimageとして永続化
レプリカとそれを保持するDataNodeとの対応を関係管理:
ブロックレポートで更新されるメモリ上のみの情報
DataNode:
データブロック(レプリカ)を格納するスレーブ
NameNodeに対して定期/不定期でレポート送信
クライアント:
まずNameNodeにリクエスト送信
指定されたDataNodeに接続してデータを読み書き
HDFSのアーキテクチャ
NameNode
DataNode
DataNode
DataNode
DataNode

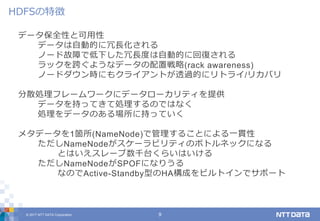

データ保全性と可用性
データは自動的に冗長化される
ノード故障で低下した冗長度は自動的に回復される
ラックを跨ぐようなデータの配置戦略(rack awareness)
ノードダウン時にもクライアントが透過的にリトライ/リカバリ
分散処理フレームワークにデータローカリティを提供
データを持ってきて処理するのではなく
処理をデータのある場所に持っていく
メタデータを1箇所(NameNode)で管理することによる一貫性
ただしNameNodeがスケーラビリティのボトルネックになる
とはいえスレーブ数千台くらいはいける
ただしNameNodeがSPOFになりうる
なのでActive-Standby型のHA構成をビルトインでサポート
HDFSの特徴

クライアントからNameNodeにブロック割り当てリクエスト
指定されたDataNodeに対して書き込みパイプライン構築
DataNodeからNameNodeにブロック情報を報告
IBR: Incremental Block Report
ブロック書き込み開始時/書き込み完了時/sync要求受信時
レポートを受けてNameNode上のブロック情報が状態遷移
HDFSのデータ書き込みの流れ
DataNode
NameNode
DataNode
Client
DataNode
write
ack
write
report
1. addBlock
LocatedBlock
2. writeBlock
ack
ack

ブロックレプリカを保存するスレーブノードの選び方
1つ目はクライアントがいるノード
クライアントがスレーブ上にいなければランダム
2つ目は1つ目と別のラックにあるノード
3つ目は2つ目と同一ラックにあるノード
4つ目以降はランダム
1つのラックに重なり過ぎない範囲で調整
Rack Awareness

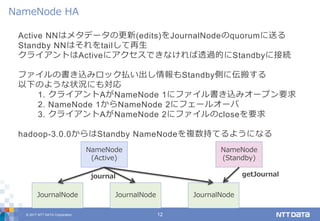

Active NNはメタデータの更新(edits)をJournalNodeのquorumに送る
Standby NNはそれをtailして再生
クライアントはActiveにアクセスできなければ透過的にStandbyに接続
ファイルの書き込みロック払い出し情報もStandby側に伝搬する
以下のような状況にも対応
1. クライアントAがNameNode 1にファイル書き込みオープン要求
2. NameNode 1からNameNode 2にフェールオーバ
3. クライアントAがNameNode 2にファイルのcloseを要求
hadoop-3.0.0からはStandby NameNodeを複数持てるようになる
NameNode HA
JournalNode
NameNode
(Active)
JournalNode
NameNode
(Standby)
JournalNode
journal getJournal

HadoopのFileSystem API

Hadoopが提供するファイルシステムにアクセスするためのAPI
HDFS以外のバックエンドにも透過的にアクセスできるように抽象化
(基本的にはHDFSにできる範囲の機能を提供)
ビルトインで付いてくる実装もいろいろ:
LocalFileSystem
DistributedFileSystem
S3AFileSystem
NativeAzureFileSystem
AdlFileSystem
SwiftNativeFileSystem
AliyunOSSFileSystem
...
FileSystem#getで各実装のインスタンスを取得
URLのschemeで使い分けられる
file://..., hdfs://..., s3a://..., ...
各インスタンスは重量級なのでキャッシュされて使い回される
Hadoop FileSystem API

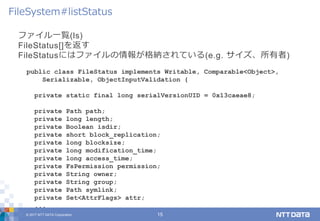

ファイル一覧(ls)
FileStatus[]を返す
FileStatusにはファイルの情報が格納されている(e.g. サイズ、所有者)
FileSystem#listStatus
public class FileStatus implements Writable, Comparable<Object>,
Serializable, ObjectInputValidation {
private static final long serialVersionUID = 0x13caeae8;
private Path path;
private long length;
private Boolean isdir;
private short block_replication;
private long blocksize;
private long modification_time;
private long access_time;
private FsPermission permission;
private String owner;
private String group;
private Path symlink;
private Set<AttrFlags> attr;
...

ファイル一覧(ls)の派生
RemoteIterator<LocatedFileStatus>を返す
LocatedFileStatusから各データブロックを持つノードがわかる
フレームワークはタスクをブロックを持っているノードに割り当て
ネットワークIOなしで処理できる => データローカリティ
BlockLocationが意味を持つかはFileSystem実装による
FileSystem#listLocatedStatus
public class LocatedFileStatus extends FileStatus {
private static final long serialVersionUID = 0x17339920;
private BlockLocation[] locations;
...

書き込みopen
o.a.h.fs.FSDataOutputStreamが返る
FSDataOutputStream#writeで書き込み
FSDataOutputStream#closeでクローズ
See also o.a.h.fs.CreateFlag
FileSystem#create
public void write(byte b[], int off, int len) throws IOException {

書き込み再open
o.a.h.fs.FSDataOutputStreamが返る
HDFSでは一度書かれたデータを上書き更新することはできない
だが、ファイル末尾への追記はできる(ようになった)
HDFSの場合:
データブロックを持っているDataNodeに対してパイプライン再構
築
実装直後はバグが多く、使わないほうが無難なAPIだった
catで済むならそのほうがよい
S3の場合:
Not supported
FileSystem#append

読み込みopen
o.a.h.fs.FSDataInputStreamが返る
FSDataInputStream#readでデータを読む
HDFSの場合:
任意の場所を読めるスレッドセーフなpositional readあり
open時点でvisibleなところまでしかreadできない
他のプロセスがwriteする内容をtailingしたい場合に問題
例: HBaseのレプリケーション機能: WAL(HLog)をtailingして
送信
解: 末尾まで読んだらファイルをopenしなおす
FileSystem#open
public int read(long position, byte[] buffer, int offset, int length)
throws IOException {

ファイルやディレクトリの名前変更(mv)
HDFSの場合:
atomicな操作
ジョブのoutputをcommit処理としてrenameが使われる::
$ hdfs dfs mv 00001.out.tmp 00001.out
他のクライアント、後続ジョブに中途半端な状態を見せない
S3の場合:
別の名前にコピーして、元のオブジェクトを削除
ディレクトリのrenameは、上記の繰り返し
FileSystem#rename

新しい?ユーザAPI (HADOOP-4952)
ユーザ側とFileSystem実装者側でインタフェースを分離してクリーンに
FileSystemをdeprecatedにしてこちらに移行したいという意図だった
結果として、あまり使われていないような...
FileContext

APIを定める過程で整理された内容がある程度文書化されている
https://hadoop.apache.org/docs/stable/hadoop-project-dist/hadoop-
common/filesystem/index.html
ファイルシステム仕様

HDFSの機能

HDFSへのアクセスを提供
HDFS固有の機能もある
クラスタ内のノードへのアクセスを抽象化
エラーに対してもクライアント内部で自動的にリカバリ/リトライ
NameNodeが落ちたらstandby側にリトライ
DataNodeが落ちたら:
読み込み中: 同一レプリカを持つ別ノードにリトライ
書き込み中: パイプライン上のノードを入れ替えてリトライ
DistributedFileSystem extends FileSystem

fsyncに相当
(closeせずに)writeしたデータの書き込みを確定させる
FSDataOutputStream#hflush:
パイプライン上の全DataNodeがデータを受け取ったらreturn
FSDataOutputStream#hsync:
パイプライン上の全DataNodeでfsyncしてからreturn
ユースケース: HBaseのWAL(HLog)書き込み
WALエントリの書き込みを確定してからクライアントに成功を返す
hflush/hsync

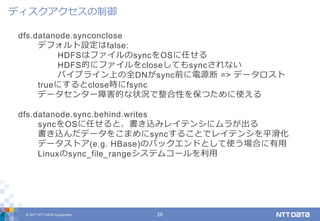

dfs.datanode.synconclose
デフォルト設定はfalse:
HDFSはファイルのsyncをOSに任せる
HDFS的にファイルをcloseしてもsyncされない
パイプライン上の全DNがsync前に電源断 => データロスト
trueにするとclose時にfsync
データセンター障害的な状況で整合性を保つために使える
dfs.datanode.sync.behind.writes
syncをOSに任せると、書き込みレイテンシにムラが出る
書き込んだデータをこまめにsyncすることでレイテンシを平滑化
データストア(e.g. HBase)のバックエンドとして使う場合に有用
Linuxのsync_file_rangeシステムコールを利用
ディスクアクセスの制御

dfs.datanode.drop.cache.behind.{reads|writes}
ブロックファイルをOSのキャッシュから積極的に消す
Linuxのposix_fadviseシステムコールを利用
でも、DataNode単位では使いにくい
ストリーム単位での調整もできる
FSDataInputStream#setDropBehind
FSDataInputStream#setReadahead
FSDataOutputStream#setDropBehind
キャッシュ戦略のチューニング

「HDFSのこのファイルをメモリに乗せておきたい」と指定できる
指定されたファイルに紐づくブロックをオフヒープにキャッシュ
mmap/mlockにもとづく仕組み
hdfs cacheadmin

データローカリティがあってもDataNode経由でreadすると無駄がある
DataNodeがファイルからread
クライアントにソケット経由で送信
クライアントがブロックファイルを直接readできると高効率
しかしローカルファイルを直接openできるとアクセス制御がきかない
Short Cirtcuit Local Readの仕組み:
パーミッションのチェックをNameNodeで行う
DataNodeからopen済みのfdをクライアントに渡す:
Linuxのsendmsg/recvmsgシステムコールを利用
Short Circuit Local Read

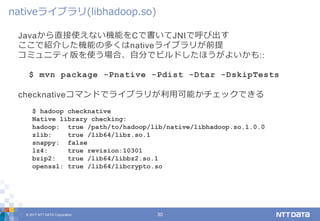

Javaから直接使えない機能をCで書いてJNIで呼び出す
ここで紹介した機能の多くはnativeライブラリが前提
コミュニティ版を使う場合、自分でビルドしたほうがよいかも::
$ mvn package -Pnative -Pdist -Dtar -DskipTests
checknativeコマンドでライブラリが利用可能かチェックできる
nativeライブラリ(libhadoop.so)
$ hadoop checknative
Native library checking:
hadoop: true /path/to/hadoop/lib/native/libhadoop.so.1.0.0
zlib: true /lib64/libz.so.1
snappy: false
lz4: true revision:10301
bzip2: true /lib64/libbz2.so.1
openssl: true /lib64/libcrypto.so

libhdfs
HDFSクライアントAPIのC言語バインディング
JavaのAPIと機能性は近い
JNIでJavaのクライアントAPIを呼ぶつくり
WebHDFS
REST API
クラスタの外側のネットワークからアクセスする際に便利
クラスタ間のデータコピーによく利用される
Java以外のバインディング

Hadoopとオブジェクトストレージ

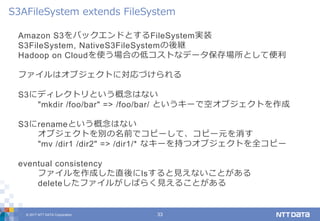

Amazon S3をバックエンドとするFileSystem実装
S3FileSystem, NativeS3FileSystemの後継
Hadoop on Cloudを使う場合の低コストなデータ保存場所として便利
ファイルはオブジェクトに対応づけられる
S3にディレクトリという概念はない
"mkdir /foo/bar" => /foo/bar/ というキーで空オブジェクトを作成
S3にrenameという概念はない
オブジェクトを別の名前でコピーして、コピー元を消す
"mv /dir1 /dir2" => /dir1/* なキーを持つオブジェクトを全コピー
eventual consistency
ファイルを作成した直後にlsすると見えないことがある
deleteしたファイルがしばらく見えることがある
S3AFileSystem extends FileSystem

S3をバックエンドにした場合でも一貫性を提供する試み
DynamoDBをファイルメタデータストアとして使う
Amazon EMRで提供されているEMRFSのコミュニティ版
hadoop-3.0.0-beta1から利用可能
S3Guard (HADOOP-13345)

EMRのHBaseのデータディレクトリをS3上に置く
http://docs.aws.amazon.com/emr/latest/ReleaseGuide/emr-hbase-
s3.html
データディレクトリと独立にWALディレクトリを設定することで実現
(HBASE-17437)
hbase.root.dir: on S3
hbase.wal.dir: on HDFS
EMRFSが前提
HBase on Amazon S3

HDFSのパーツでオブジェクトストレージを作る試み
特にブロックコンテナとしてのDataNode
NameNodeは以下の2つのモジュールが密結合
FSNameSystem: メタデータ(inode)を管理
BlockManager: ブロックレプリカを管理
キー空間とコンテナの対応づけだけならスケールアウトしやすい
ブロックメタデータはDataNode側で持ち、RAFTで冗長化
HDFS-7240ブランチでアクティブに開発されている
果たしてマージできるのか
Ozone (HDFS-7240)

まとめ

HDFSはファイルシステムのセマンティクスを提供
データローカリティを活かした高スループットな分散処理の基盤
スループットだけではなくレイテンシもそれなりに追求
HBaseのようなデータストアのバックエンドとしても使える
FileSystem APIを使えばバックエンドを透過的に切り替え可能
オブジェクトストアその他とうまく使い分けるとよい
今回紹介できなかったHDFSならではの機能は他にもいろいろ
Transparent Encryption
Extended Attributes
Storage Policies
Erasure Coding
Summary
