OGC2015のプレゼンで使ったスライド。AWSのゲームSA、Nate WigerのGDC2015でのプレゼンを元にしています。

1. Global Gaming on AWS

2. AWS OGC2015
Todayʼ’s topic: ゲームのグローバル展開
今⽇日はこの2つに注⽬目してお話します

3. AWS OGC2015
世界は広く、光の速さには限界がある。
距離離=タイムラグ
Challenge

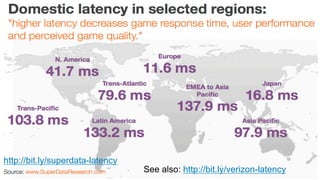

4. AWS OGC2015http://bit.ly/verizon-latency
http://bit.ly/superdata-latency

5. AWS OGC2015

6. AWS OGC2015
VPC Subnet
VPC Subnet
Availability Zone A
Availability Zone B
VPC Subnet
VPC Subnet
Auto Scaling group
Amazon
CloudFront
WEB
VPC Subnet
WEB
JOBS
Queue
Cognito
SNS Mobile
Push
SES
S3: DLC,
Assets

7. AWS OGC2015

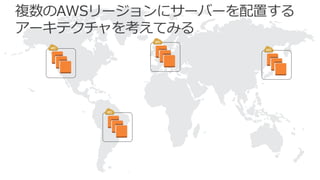

8. AWS OGC2015
複数のAWSリージョンにサーバーを配置する
アーキテクチャを考えてみる

9. AWS OGC2015

10. AWS OGC2015
100+ms 100+ms
100+ms
100+ms
100msを超えるレイテンシはリアルタイム
ゲームに⼤大きな影響を与える

11. AWS OGC2015
⼀一歩引いて考える:

12. AWS OGC2015
Solution:

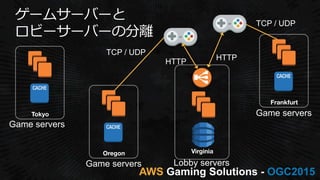

13. AWS OGC2015
Tokyo
Oregon
Frankfurt
Virginia
HTTP
HTTP
TCP / UDP
TCP / UDP

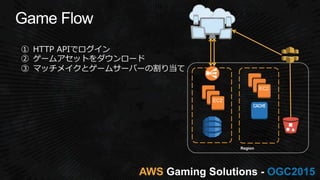

14. AWS OGC2015
Region
① HTTP APIでログイン
② ゲームアセットをダウンロード
③ マッチメイクとゲームサーバーの割り当て
EC2
EC2
EC2

15. AWS OGC2015
Region
① HTTP APIでログイン
② ゲームアセットをダウンロード
③ マッチメイクとゲームサーバーの割り当て
④ ゲームサーバーに接続
⑤ ゲームプレイ！
⑥ ゲーム終了了！ EC2
EC2

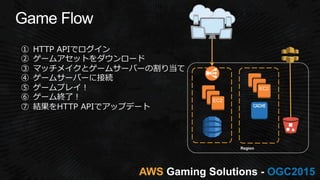

16. AWS OGC2015
Region
① HTTP APIでログイン
② ゲームアセットをダウンロード
③ マッチメイクとゲームサーバーの割り当て
④ ゲームサーバーに接続
⑤ ゲームプレイ！
⑥ ゲーム終了了！
⑦ 結果をHTTP APIでアップデート
EC2
EC2

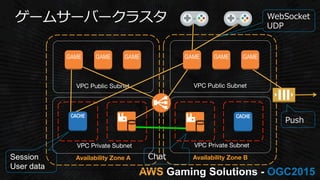

17. AWS OGC2015
VPC Private Subnet
VPC Public Subnet
Availability Zone A
Availability Zone B
VPC Public Subnet
VPC Private Subnet
GAME GAME GAME GAME GAME GAME
Session
User data
Chat
WebSocket
UDP
Push

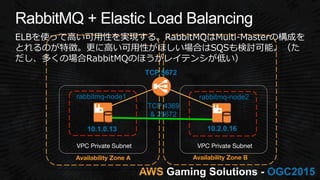

18. AWS OGC2015
VPC Private Subnet
VPC Private Subnet
Availability Zone A
Availability Zone B
10.1.0.13 10.2.0.16
TCP 5672
rabbitmq-node1 rabbitmq-node2
TCP 4369
& 25672

19. AWS OGC2015

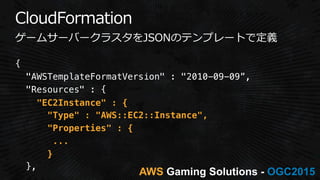

20. AWS OGC2015
"EC2Instance" : {!
"Type" : "AWS::EC2::Instance",!
"Properties" : {!
...!
}!

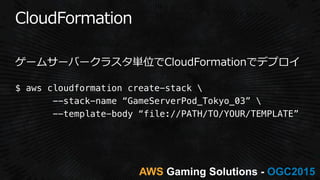

21. AWS OGC2015

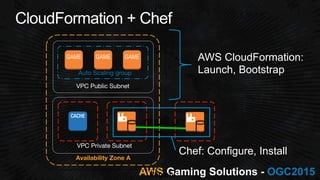

22. AWS OGC2015
VPC Private Subnet
VPC Public Subnet
Availability Zone A
GAME GAME GAME
Auto Scaling group
AWS CloudFormation:
Launch, Bootstrap
Chef: Configure, Install

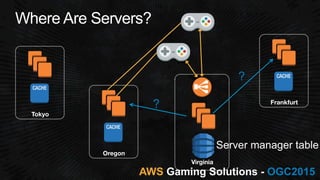

23. AWS OGC2015
Tokyo
Oregon
Frankfurt
Virginia
?
?

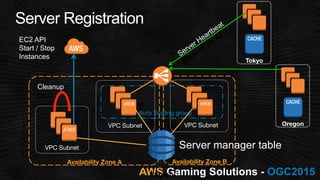

24. AWS OGC2015
VPC Subnet
Availability Zone A
Availability Zone B
VPC Subnet
Auto Scaling group
WEB WEB
Oregon
Tokyo
VPC Subnet
Cleanup
EC2 API
Start / Stop
Instances
JOBS

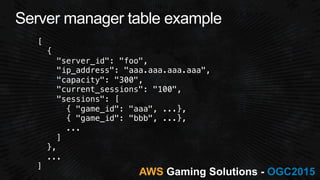

25. AWS OGC2015
[!
{!
"server_id": "foo",!
"ip_address": "aaa.aaa.aaa.aaa",!
"capacity": "300",!
"current_sessions": "100",!
"sessions": [!
{ "game_id": "aaa", ...},!
{ "game_id": "bbb", ...},!
...!
]!
},!
...!
]!

26. AWS OGC2015

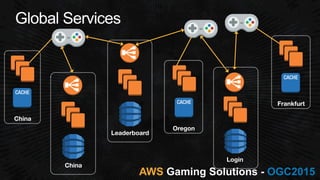

27. AWS OGC2015
China
Oregon
Frankfurt
Login
China
Leaderboard

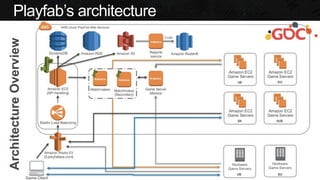

28. AWS OGC2015
Playfab’s architecture

29. AWS OGC2015
