IoTアプリケーションで利用するApache NiFi

IoTアプリケーションで利⽤するApache NiFi
Yuta Imai
Solu,ons Engineer, Hortonworks
© Hortonworks Inc. 2011 – 2015. All Rights Reserved

2 © Hortonworks Inc. 2011 – 2016. All Rights Reserved

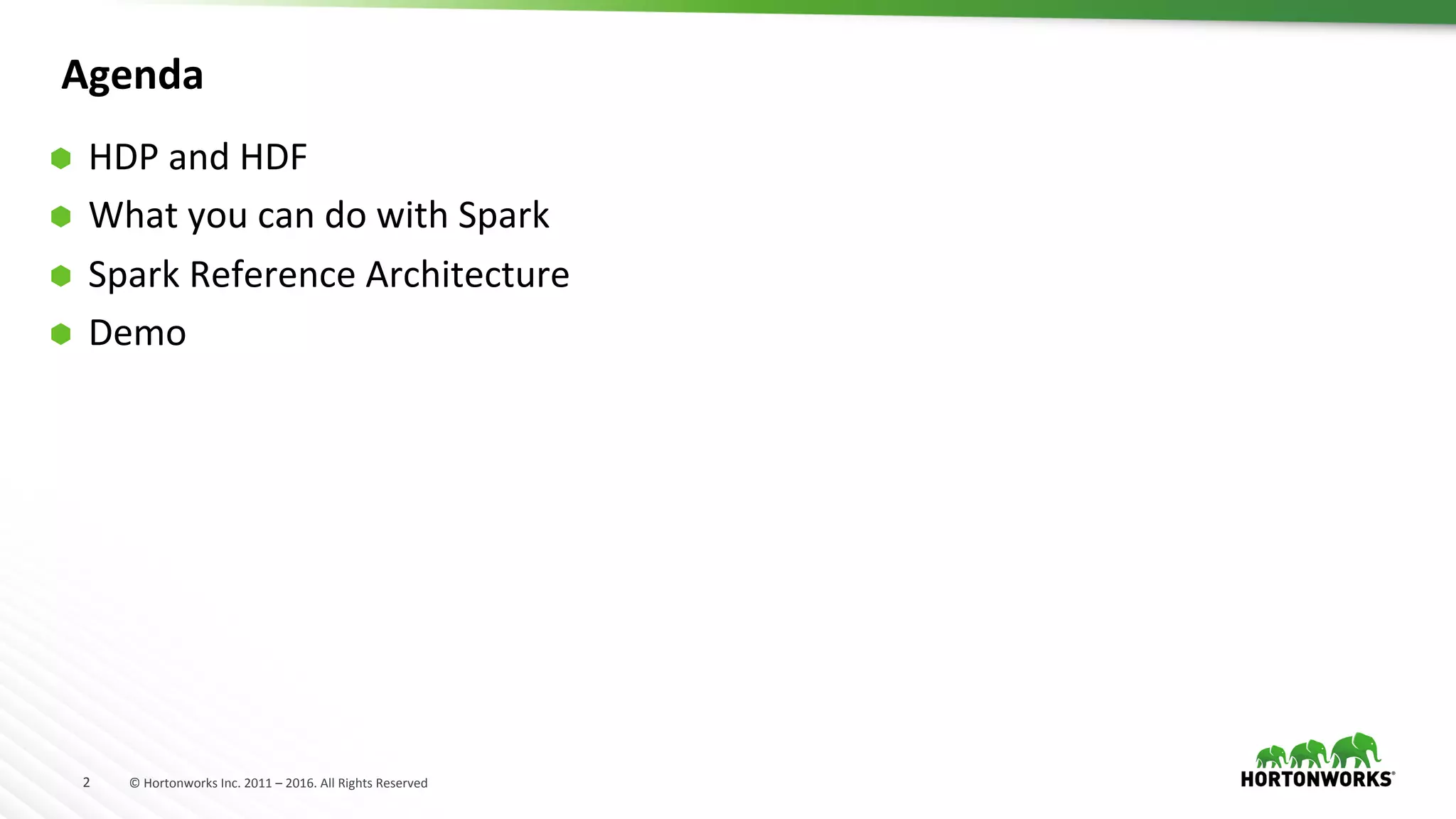

Agenda
Ã  HDP and HDF
Ã  What you can do with Spark
Ã  Spark Reference Architecture
Ã  Demo

HDP and HDF

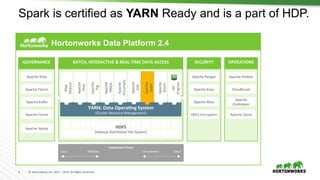

Spark is certified as YARN Ready and is a part of HDP.
Hortonworks Data Platform 2.4
GOVERNANCE OPERATIONS BATCH, INTERACTIVE & REAL-TIME DATA ACCESS
YARN: Data OperaAng System
(Cluster Resource Management)
Map
Reduce
Apache Falcon
Apache Sqoop
Apache Flume
Apache KaTa
Apache
Hive
Apache
Pig
Apache
HBase
Apache
Accumulo
Apache
Solr
Apache
Spark
Apache
Storm
1 • • • • • • • • • • •
• • • • • • • • • • • •
HDFS
(Hadoop Distributed File System)
Apache Ambari
Apache
ZooKeeper
Apache Oozie
Deployment Choice
Linux Windows On-premises Cloud
Apache Atlas
Cloudbreak
SECURITY
Apache Ranger
Apache Knox
Apache Atlas
HDFS Encryp,on
ISV
Engines

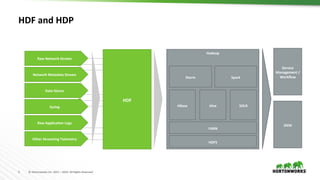

HDF and HDP
HDF
Hadoop
HDFS
HBase Hive SOLR
YARN
Storm
Service
Management /
Workﬂow
SIEM
Spark
Raw Network Stream
Network Metadata Stream
Data Stores
Syslog
Raw ApplicaAon Logs
Other Streaming Telemetry

IoT and NiFi

IoT?

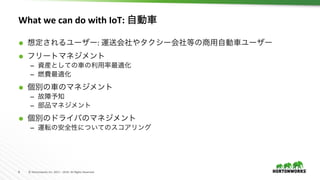

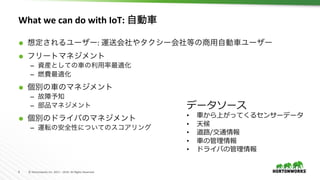

What we can do with IoT: 自動車
Ã  想定されるユーザー: 運送会社やタクシー会社等の商用自動車ユーザー
Ã  フリートマネジメント
–  資産としての車の利用率最適化
–  燃費最適化
Ã  個別の車のマネジメント
–  故障予知
–  部品マネジメント
Ã  個別のドライバのマネジメント
–  運転の安全性についてのスコアリング

What we can do with IoT: 自動車
Ã  想定されるユーザー: 運送会社やタクシー会社等の商用自動車ユーザー
Ã  フリートマネジメント
–  資産としての車の利用率最適化
–  燃費最適化
Ã  個別の車のマネジメント
–  故障予知
–  部品マネジメント
Ã  個別のドライバのマネジメント
–  運転の安全性についてのスコアリング
データソース
•  ⾞から上がってくるセンサーデータ
•  天候
•  道路/交通情報
•  ⾞の管理情報
•  ドライバの管理情報

10

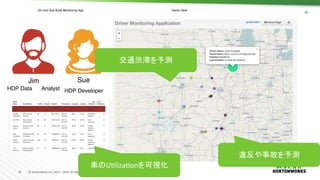

SueJim
HDP Data Analyst HDP Developer
Jim and Sue Build Monitoring App Demo Here
違反や事故を予測
車のU,liza,onを可視化
交通渋滞を予測

IoTデータでコネクテッドカーのデータをさらに豊富に

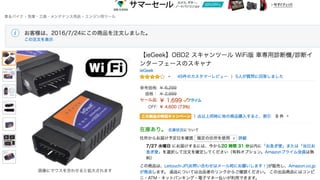

⾃動⾞センサー
•  速度計
•  気圧計
•  タイヤプレッシャ
•  フロントガラスウォッシャー
•  GPS
WiFi
•  Beacon frames
•  Request probes
気象情報
•  気温
•  降⽔量と⾵の速度
道路
•  トラフィックカメラ
•  制限速度
ソーシャル
•  Twitter

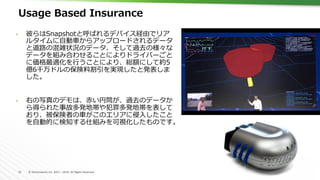

Usage Based Insurance
•  彼らはSnapshotと呼ばれるデバイス経由でリア
ルタイムに⾃動⾞からアップロードされるデータ
と道路の混雑状況のデータ、そして過去の様々な
データを組み合わせることによりドライバーごと
に価格最適化を⾏うことにより、総額にして約5
億6千万ドルの保険料割引を実現したと発表しま
した。
•  右の写真のデモは、⾚い円筒が、過去のデータか
ら得られた事故多発地帯や犯罪多発地帯を表して
おり、被保険者の⾞がこのエリアに侵⼊したこと
を⾃動的に検知する仕組みを可視化したものです。

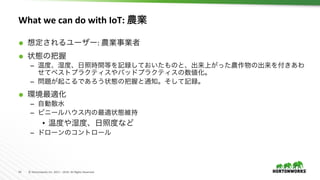

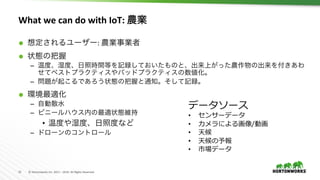

What we can do with IoT: 農業
Ã  想定されるユーザー: 農業事業者
Ã  状態の把握
–  温度、湿度、日照時間等を記録しておいたものと、出来上がった農作物の出来を付きあわ
せてベストプラクティスやバッドプラクティスの数値化。
–  問題が起こるであろう状態の把握と通知。そして記録。
Ã  環境最適化
–  自動散水
–  ビニールハウス内の最適状態維持
•  温度や湿度、日照度など
–  ドローンのコントロール

What we can do with IoT: 農業
Ã  想定されるユーザー: 農業事業者
Ã  状態の把握
–  温度、湿度、日照時間等を記録しておいたものと、出来上がった農作物の出来を付きあわ
せてベストプラクティスやバッドプラクティスの数値化。
–  問題が起こるであろう状態の把握と通知。そして記録。
Ã  環境最適化
–  自動散水
–  ビニールハウス内の最適状態維持
•  温度や湿度、日照度など
–  ドローンのコントロール
データソース
•  センサーデータ
•  カメラによる画像/動画
•  天候
•  天候の予報
•  市場データ

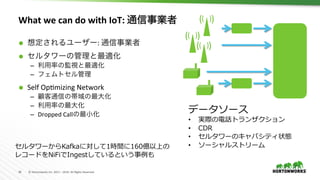

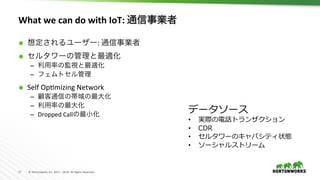

What we can do with IoT: 通信事業者
Ã  想定されるユーザー: 通信事業者
Ã  セルタワーの管理と最適化
–  利用率の監視と最適化
–  フェムトセル管理
Ã  Self Op,mizing Network
–  顧客通信の帯域の最大化
–  利用率の最大化
–  Dropped Callの最小化

データソース
•  実際の電話トランザクション
•  CDR
•  セルタワーのキャパシティ状態
•  ソーシャルストリーム

データソース
•  実際の電話トランザクション
•  CDR
•  セルタワーのキャパシティ状態
•  ソーシャルストリームセルタワーからKafkaに対して1時間に160億以上の
レコードをNiFiでIngestしているという事例も
( ) ( )
( ) ( )
( ) ( )

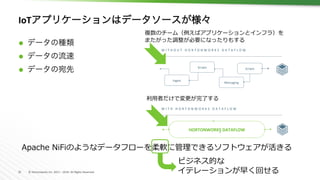

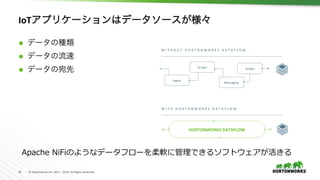

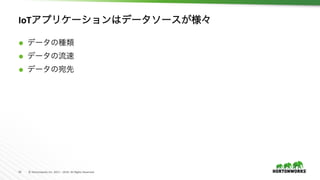

IoTアプリケーションはデータソースが様々
Ã  データの種類
Ã  データの流速
Ã  データの宛先

Apache NiFiのようなデータフローを柔軟に管理できるソフトウェアが活きる
W I T H O U T H O R T O N W O R K S D A T A F L O W
W I T H H O R T O N W O R K S D A T A F L O W
Ingest
Scripts
Messaging
Scripts
HORTONWORKS DATAFLOW

Apache NiFiのようなデータフローを柔軟に管理できるソフトウェアが活きる
W I T H O U T H O R T O N W O R K S D A T A F L O W
W I T H H O R T O N W O R K S D A T A F L O W
Ingest
Scripts
Messaging
Scripts
HORTONWORKS DATAFLOW
複数のチーム（例えばアプリケーションとインフラ）を
またがった調整が必要になったりもする
利⽤者だけで変更が完了する
ビジネス的な
イテレーションが早く回せる

Demo

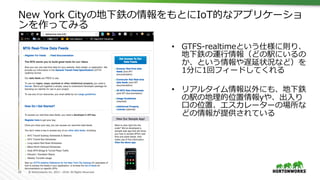

New York Cityの地下鉄の情報をもとにIoT的なアプリケーショ
ンを作ってみる
•  GTFS-realtimeという仕様に則り、
地下鉄の運⾏情報（どの駅にいるの
か、という情報や遅延状況など）を
1分に1回フィードしてくれる
•  リアルタイム情報以外にも、地下鉄
の駅の地理的位置情報yや、出⼊り
⼝の位置、エスカレーターの場所な
どの情報が提供されている

MTA
Feed
MTA
Stops
NiFi
KaTa
HDFS
Spark
Streaming
Spark
Streaming
HBase
+
Phoenix
Spring
Hive/
SparkSQL
Spark ML
Web UI
BI Zeppelin
Twiher
•  Loca,ons
•  Fleet management
•  Sta,s,cs
•  Regression(WIP)

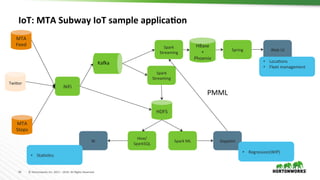

IoT: MTA Subway IoT sample applicaAon
PMML

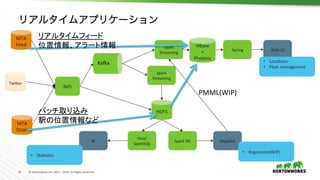

リアルタイムアプリケーション
リアルタイムフィード内の運行情報から
リアルタイムフィード内のアラート情報から
リアルタイムフィード内の運行情報から

MTA
Feed
MTA
Stops
NiFi
KaTa
HDFS
Spark
Streaming
Spark
Streaming
HBase
+
Phoenix
Spring
Hive/
SparkSQL
Spark ML
Web UI
BI Zeppelin
Twiher
•  Loca,ons
•  Sta,s,cs
リアルタイムアプリケーション
PMML(WIP)
リアルタイムフィード
位置情報、アラート情報
バッチ取り込み
駅の位置情報など

MTA
Feed
MTA
Stops
NiFi
KaTa
HDFS
Spark
Streaming
Spark
Streaming
HBase
+
Phoenix
Spring
Hive/
SparkSQL
Spark ML
Web UI
BI Zeppelin
Twiher
•  Loca,ons
•  Sta,s,cs

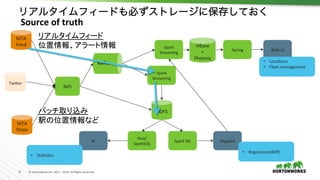

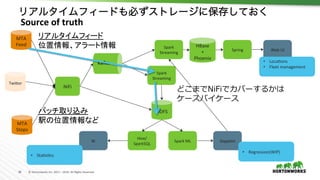

リアルタイムフィードも必ずストレージに保存しておく
Source of truth

MTA
Feed
MTA
Stops
NiFi
KaTa
HDFS
Spark
Streaming
Spark
Streaming
HBase
+
Phoenix
Spring
Hive/
SparkSQL
Spark ML
Web UI
BI Zeppelin
Twiher
•  Loca,ons
•  Sta,s,cs
リアルタイムフィードも必ずストレージに保存しておく
Source of truth
どこまでNiFiでカバーするかは
ケースバイケース

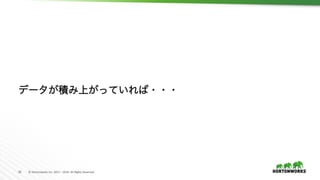

データが積み上がっていれば・・・

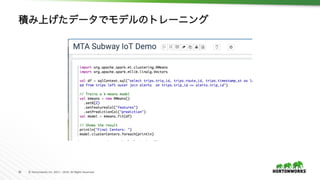

積み上げたデータでモデルのトレーニング

MTA
Feed
MTA
Stops
NiFi
KaTa
HDFS
Spark
Streaming
Spark
Streaming
HBase
+
Phoenix
Spring
Hive/
SparkSQL
Spark ML
Web UI
BI Zeppelin
Twiher
•  Loca,ons
•  Sta,s,cs

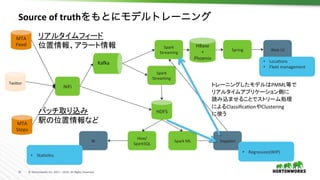

Source of truthをもとにモデルトレーニング
トレーニングしたモデルはPMML等で
リアルタイムアプリケーション側に
読み込ませることでストリーム処理
によるClassiﬁca,onやClustering
に使う

リアルタイムアプリケーション + 機械学習モデル
Delay predicted!
YES
YES
路線ごとの遅延実績のチャート
のさらに右側を回帰分析で
書き足したり
各電車のステータステーブル
ロジスティック回帰やクラスタリングで
各電車の遅延を予測したり

MTA
Feed
MTA
Stops
NiFi
KaTa
HDFS
Spark
Streaming
Spark
Streaming
HBase
+
Phoenix
Spring
Hive/
SparkSQL
Spark ML
Web UI
BI Zeppelin
Twiher
•  Loca,ons
•  Sta,s,cs

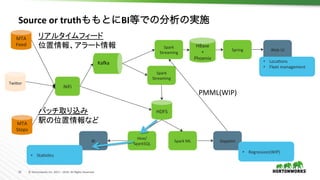

Source or truthももとにBI等での分析の実施
PMML(WIP)

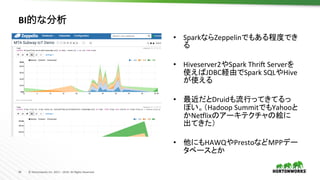

BI的な分析
•  SparkならZeppelinでもある程度でき
る
•  Hiveserver2やSpark Thrij Serverを
使えばJDBC経由でSpark SQLやHive
が使える
•  最近だとDruidも流行ってきてるっ
ぽい。（Hadoop SummitでもYahooと
かNellixのアーキテクチャの絵に
出てきた）
•  他にもHAWQやPrestoなどMPPデー
タベースとか

さらに・・・データソースの追加も(Data Enrichment)

MTA
Feed
MTA
Stops
NiFi
KaTa
HDFS
Spark
Streaming
Spark
Streaming
HBase
+
Phoenix
Spring
Hive/
SparkSQL
Spark ML
Web UI
BI Zeppelin
Twiher
•  Loca,ons
•  Sta,s,cs
データのEnrichment
PMML(WIP)
NiFiならデータソースの追加も簡単
Corpor
ate DB

まとめ

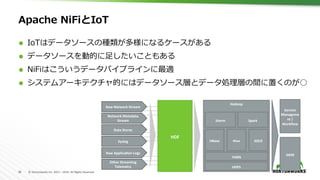

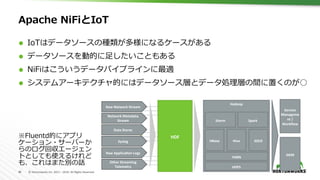

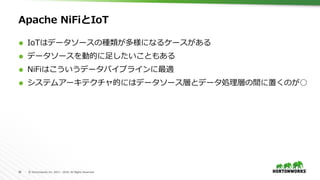

Apache NiFiとIoT
Ã  IoTはデータソースの種類が多様になるケースがある
Ã  データソースを動的に⾜したいこともある
Ã  NiFiはこういうデータパイプラインに最適
Ã  システムアーキテクチャ的にはデータソース層とデータ処理層の間に置くのが○

Apache NiFiとIoT
HDF
Hadoop
HDFS
HBase Hive SOLR
YARN
Storm
Service
Manageme
nt /
Workﬂow
SIEM
Spark
Raw Network Stream
Network Metadata
Stream
Data Stores
Syslog
Raw ApplicaAon Logs
Other Streaming
Telemetry

Apache NiFiとIoT
HDF
Hadoop
HDFS
HBase Hive SOLR
YARN
Storm
Service
Manageme
nt /
Workﬂow
SIEM
Spark
Raw Network Stream
Network Metadata
Stream
Data Stores
Syslog
Raw ApplicaAon Logs
Other Streaming
Telemetry
※Fluentd的にアプリ
ケーション・サーバーか
らのログ回収エージェン
トとしても使えるけれど
も、これはまた別の話

IoTアプリケーションで利用するApache NiFi
