2019年12月2日にAWS re:Invent 2019開催地であるラスベガスで開催された「NW-JAWS #06 in Las Vegas」で登壇した際の資料です。

1. Copyright © 2019 KDDI Corporation. All Rights Reserved
ネットワークと絡めてこそ真価を発揮︕
AWS Outpostsの
基本と概要
NW-JAWS #06 in LasVegas
2019.12.02

2. 1⾃⼰紹介
⼤橋 衛（オオハシ マモル）
KDDI株式会社 プラットフォーム開発本部
社内クラウド推進戦略策定
AWS社内エヴァ
アプリエンジニア12年
インフラエンジニア4年
クラウドエンジニア5年
好きなAWSサービス︓AWS Outposts

3. 2
AWS Outposts
知ってる⼈︖

4. 3
なんで'NW-JAWS'で
AWS Outposts…︖

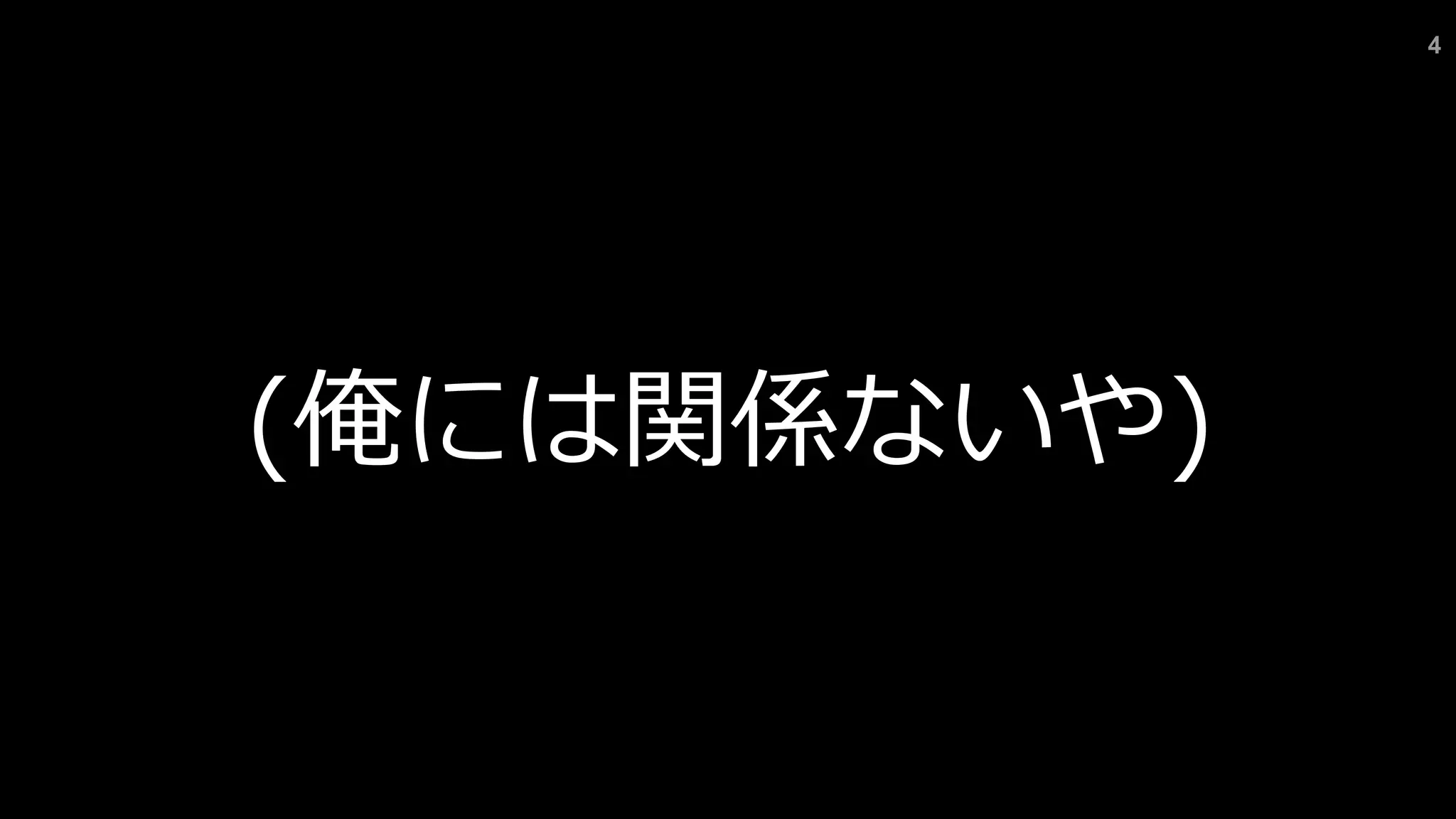

5. 4
(俺には関係ないや)

6. 5

7. 6
ネットワークと絡めてこその
AWS Outpostsですよ︕

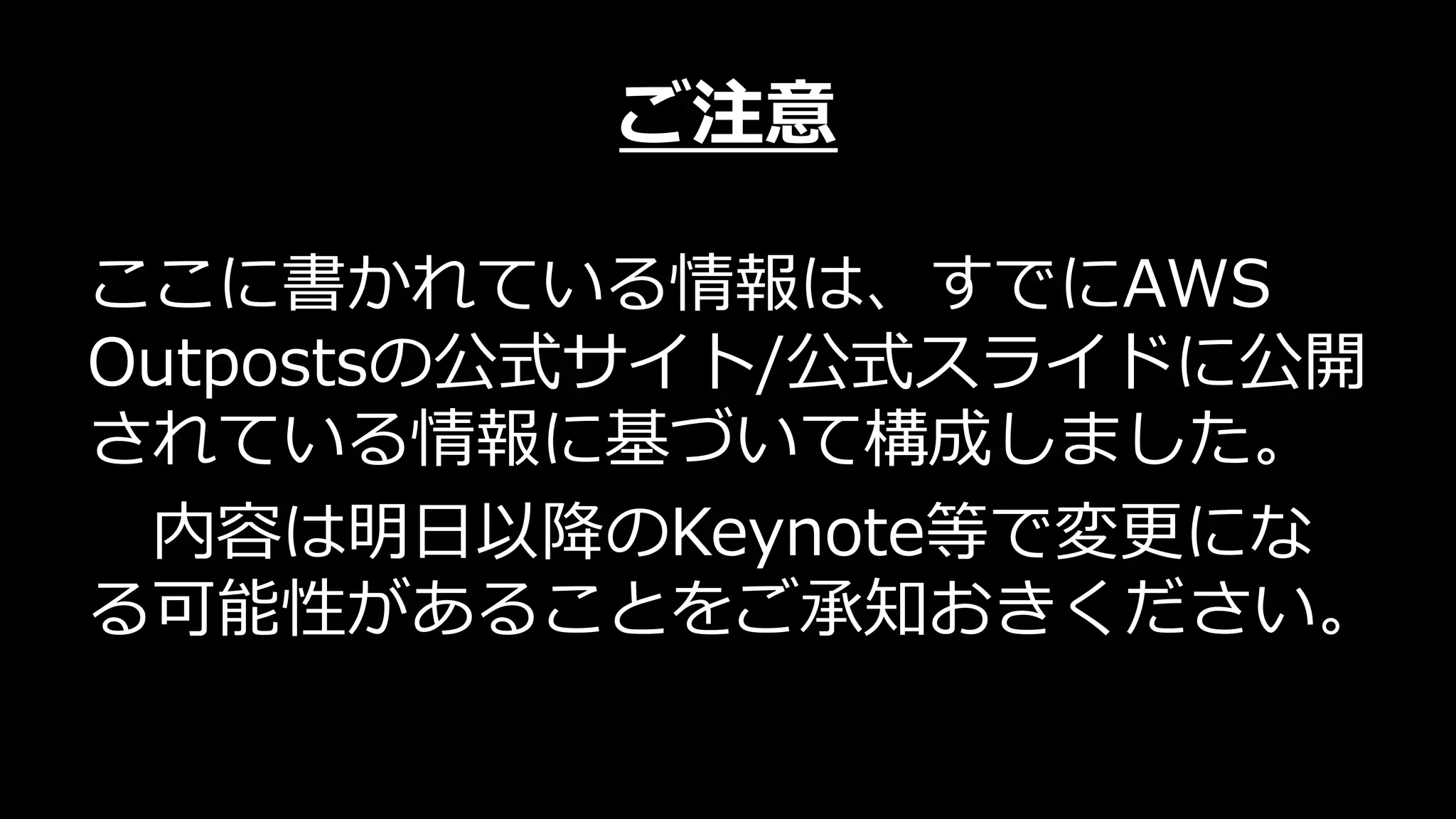

8. ご注意
ここに書かれている情報は、すでにAWS
Outpostsの公式サイト/公式スライドに公開
されている情報に基づいて構成しました。
内容は明⽇以降のKeynote等で変更にな
る可能性があることをご承知おきください。

9. 8
AWS Outposts
おさらい

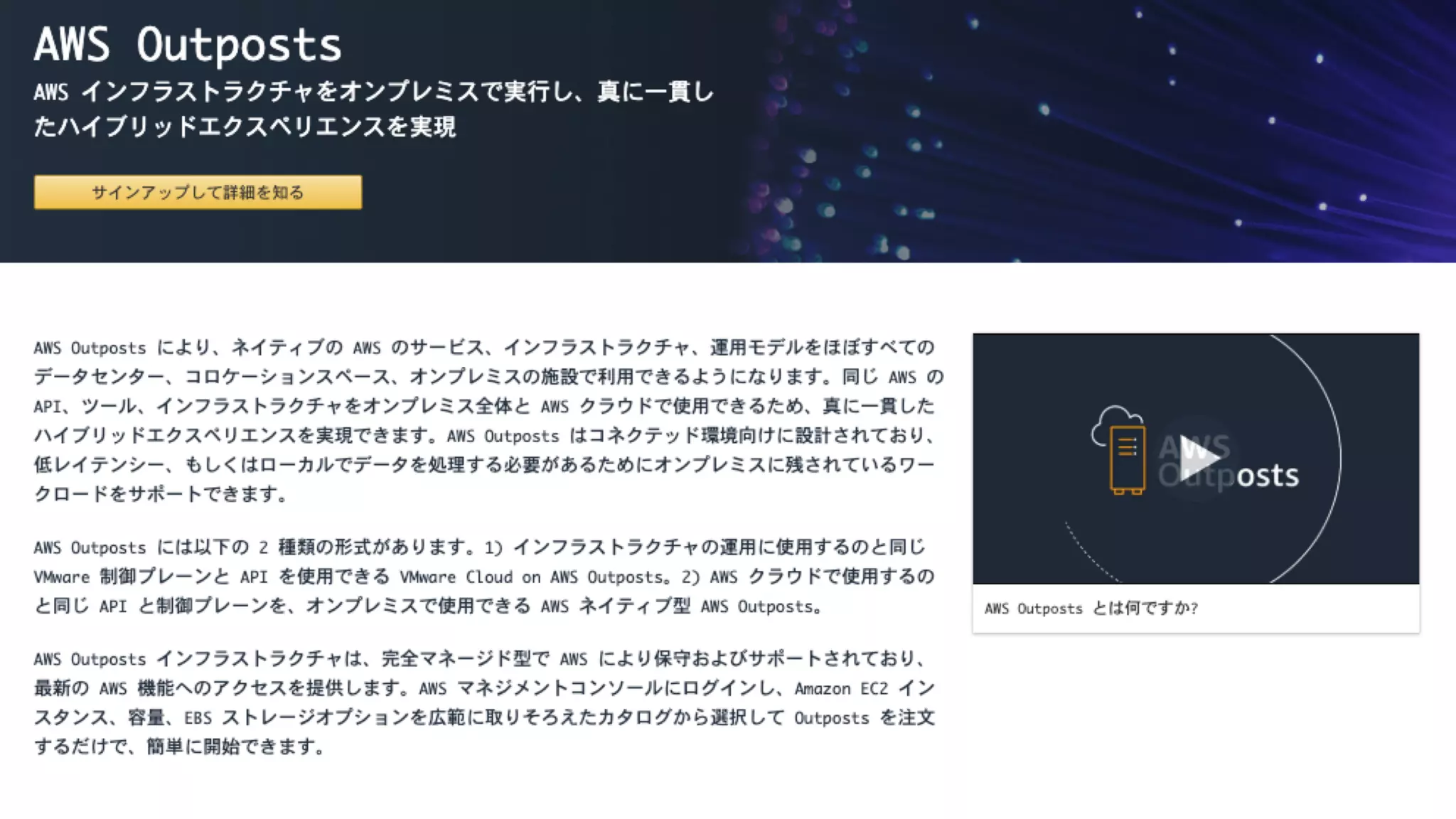

10. 9

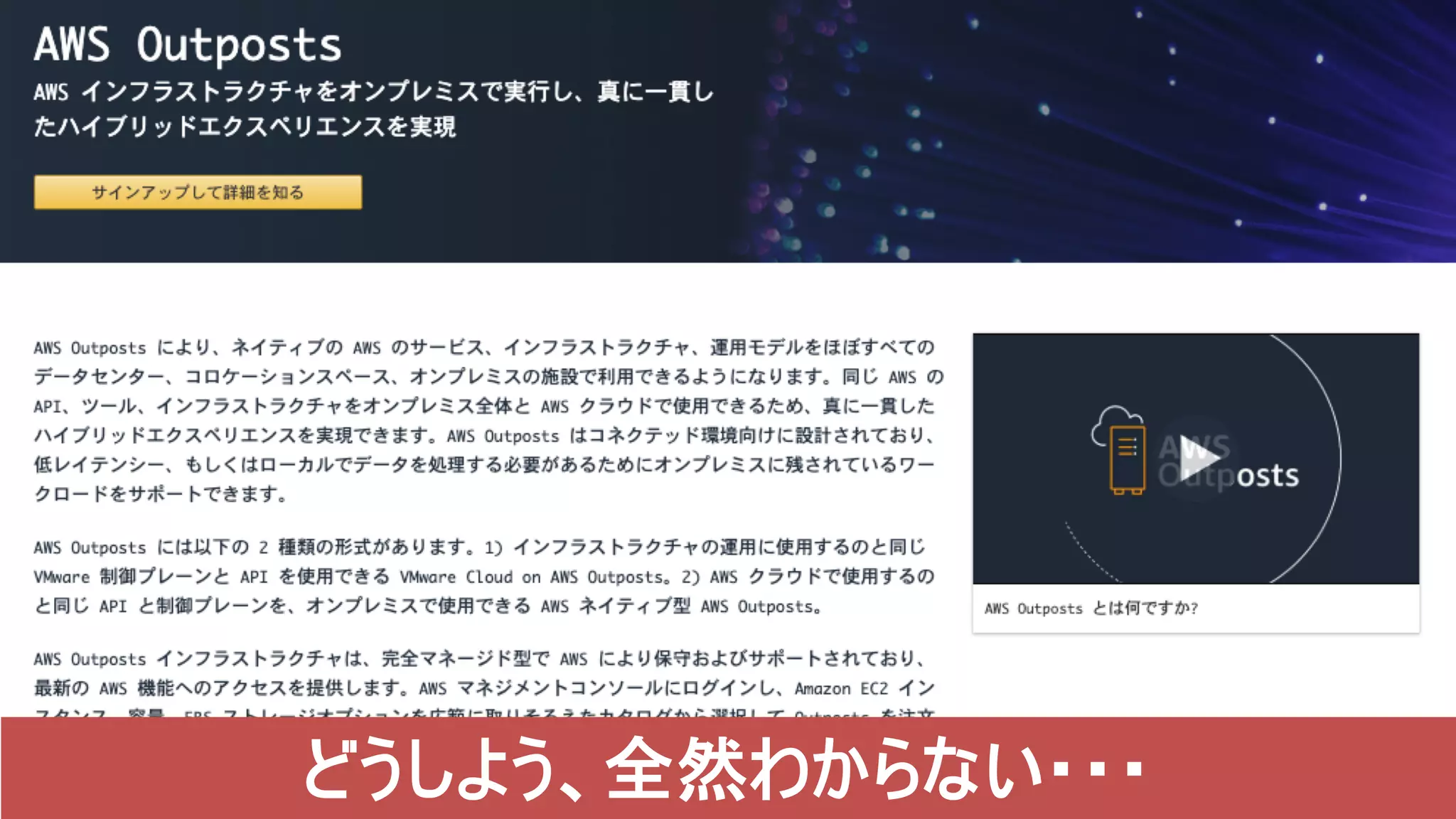

11. 10
どうしよう、全然わからない・・・

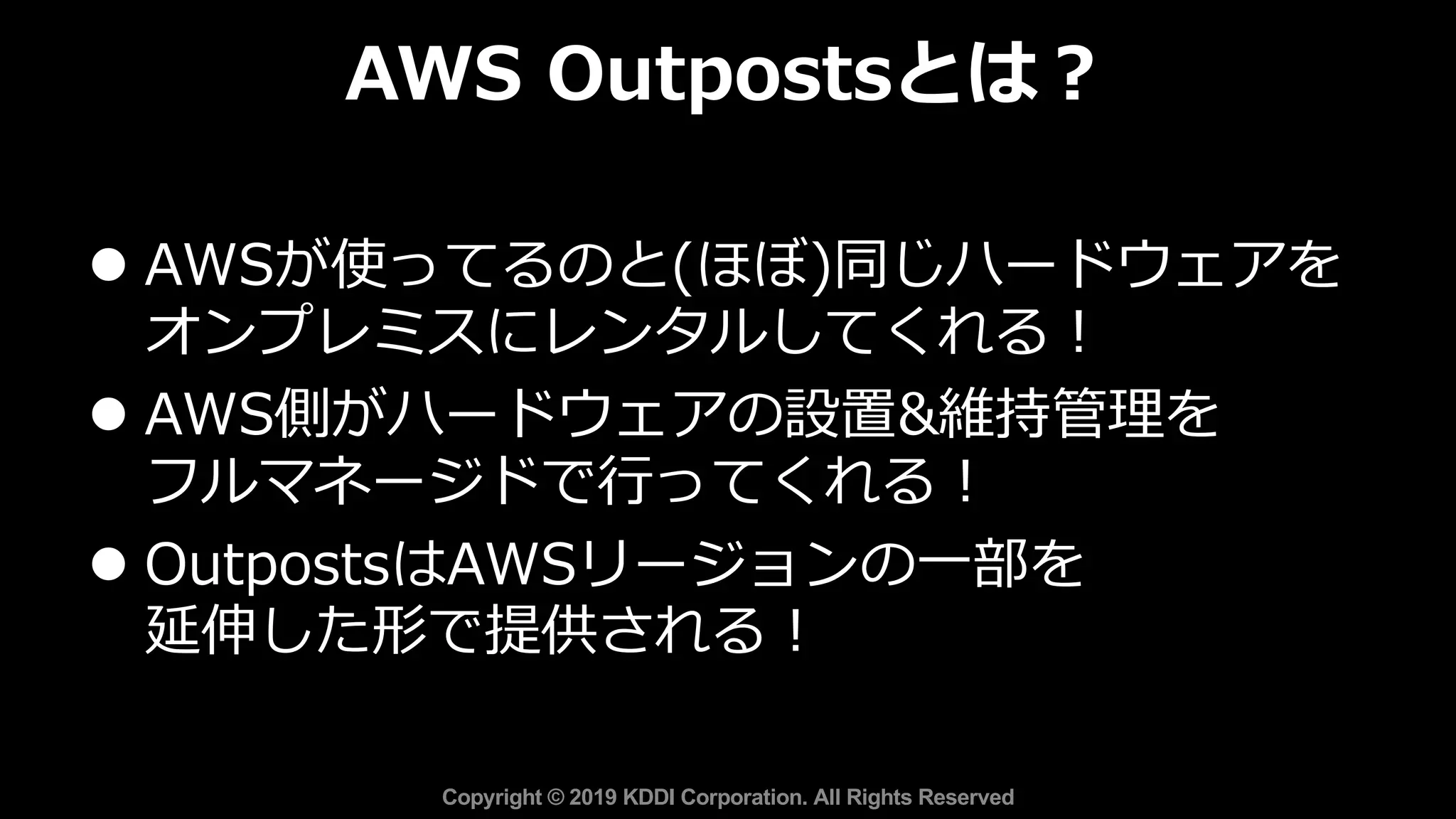

12. l AWSが使ってるのと(ほぼ)同じハードウェアを
オンプレミスにレンタルしてくれる︕
l AWS側がハードウェアの設置&維持管理を
フルマネージドで⾏ってくれる︕
l OutpostsはAWSリージョンの⼀部を
延伸した形で提供される︕
AWS Outpostsとは︖
Copyright © 2019 KDDI Corporation. All Rights Reserved

13. AWS Outpostsの主な⽤途
Copyright © 2017 KDDI Corporation. All Rights Reserved
AWS Outpostsの使い所
通信事業者 レガシーアプリ ⾦融サービス
⾃動運転/即時推論 製造業
コンテンツ配信/ゲーム

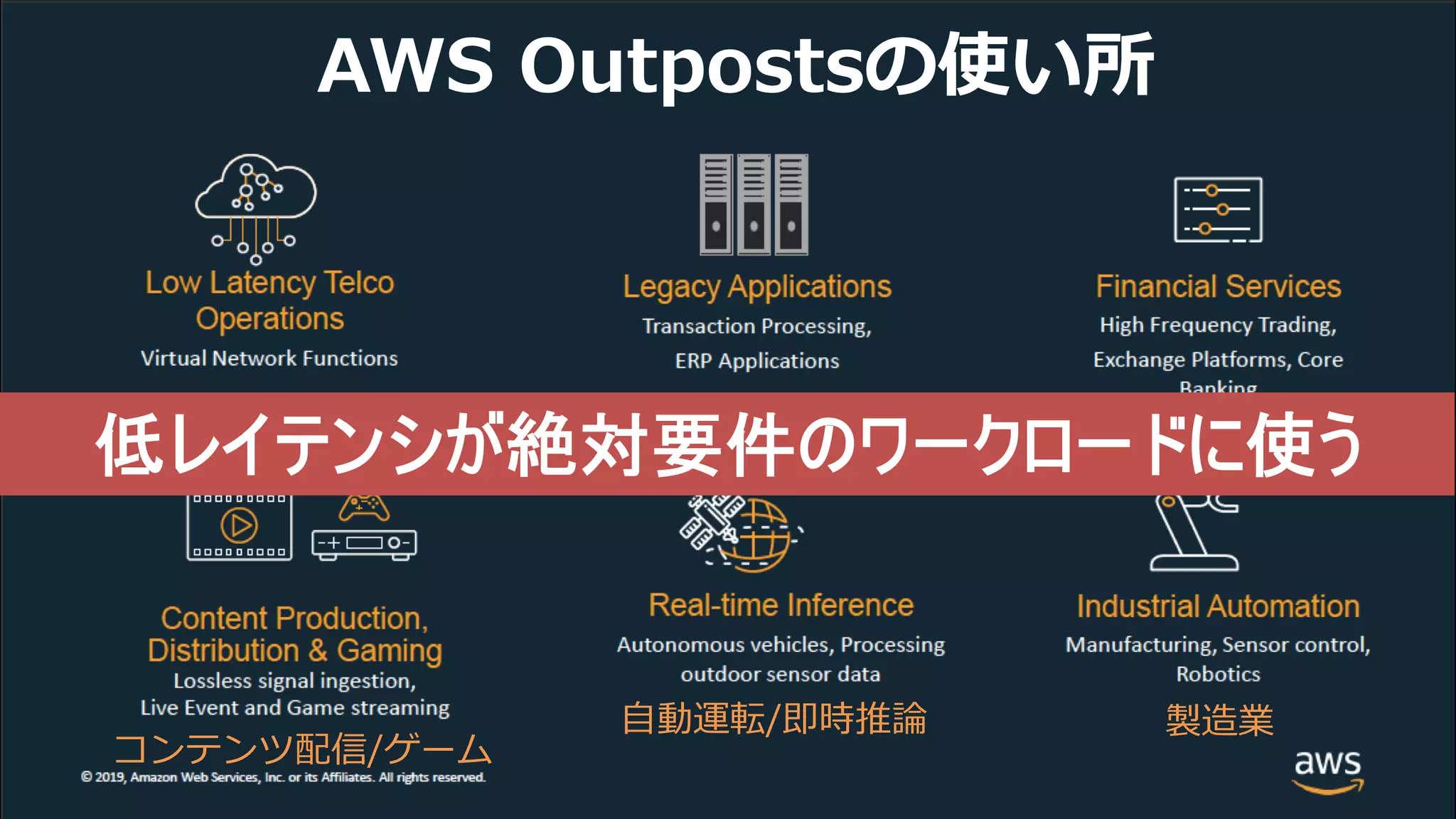

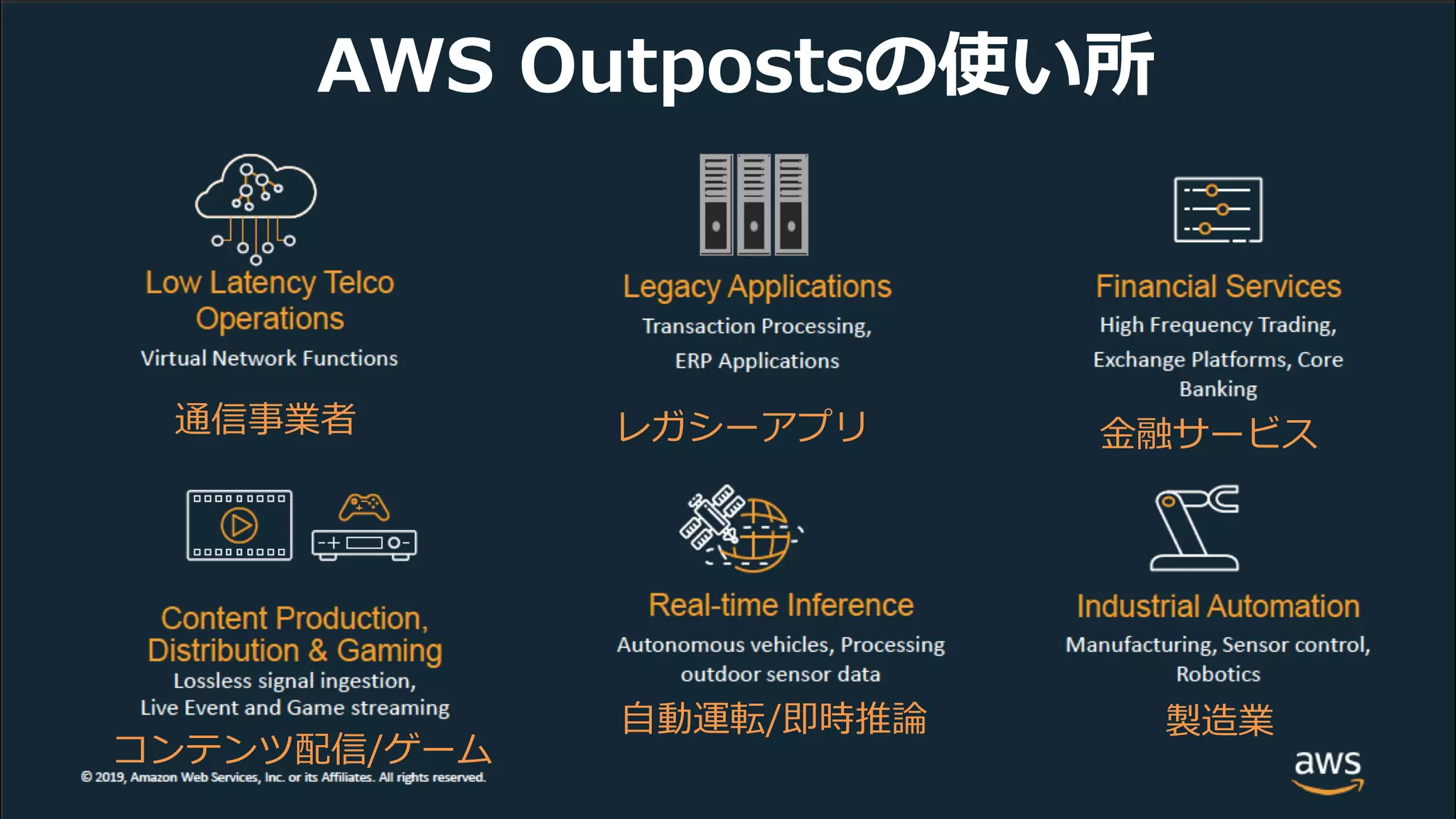

14. AWS Outpostsの主な⽤途
Copyright © 2017 KDDI Corporation. All Rights Reserved
AWS Outpostsの使い所
通信事業者 レガシーアプリ ⾦融サービス
⾃動運転/即時推論 製造業
コンテンツ配信/ゲーム
低レイテンシが絶対要件のワークロードに使う

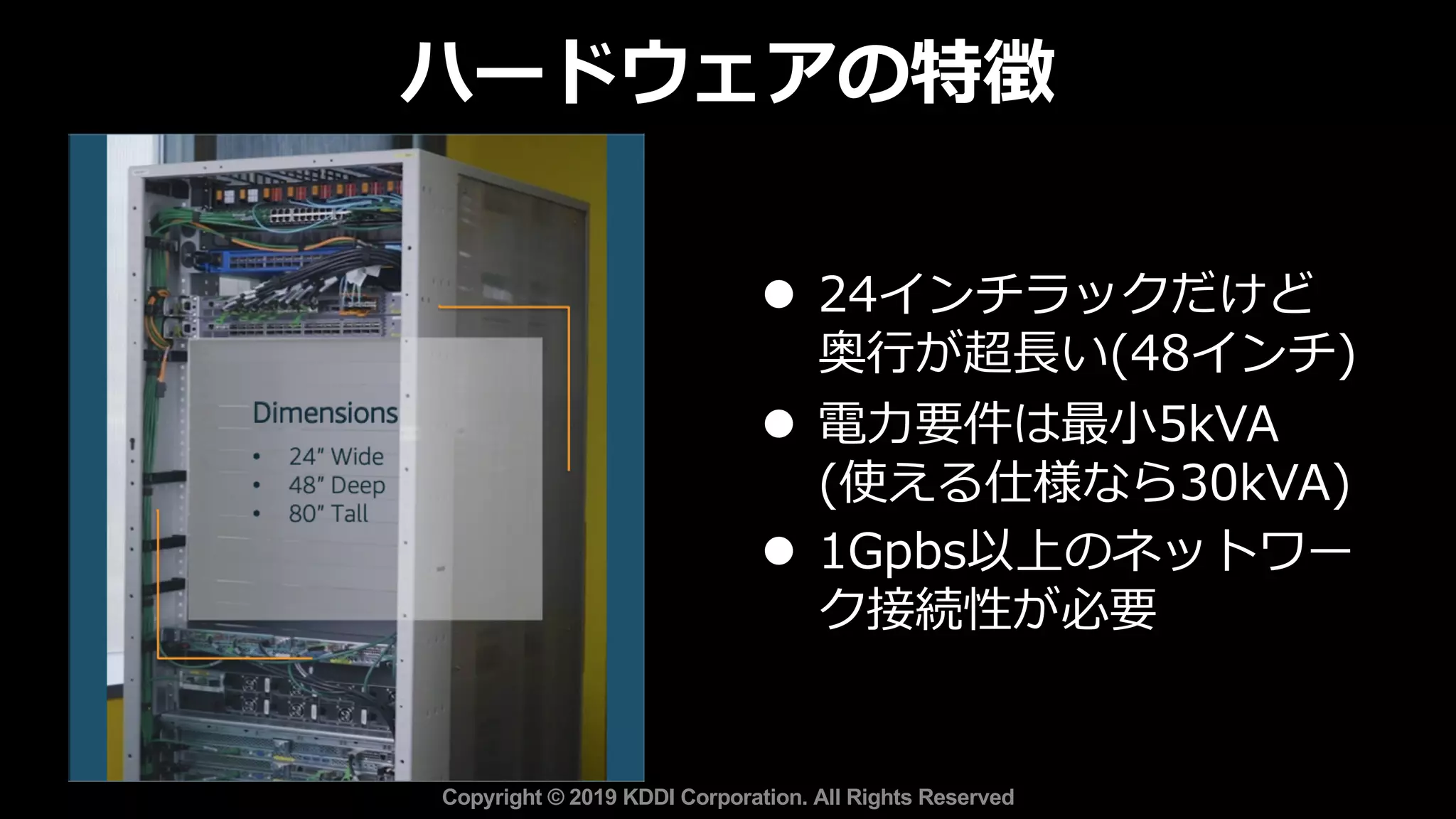

15. l 24インチラックだけど
奥⾏が超⻑い(48インチ)
l 電⼒要件は最⼩5kVA
(使える仕様なら30kVA)
l 1Gpbs以上のネットワー
ク接続性が必要
ハードウェアの特徴
Copyright © 2019 KDDI Corporation. All Rights Reserved

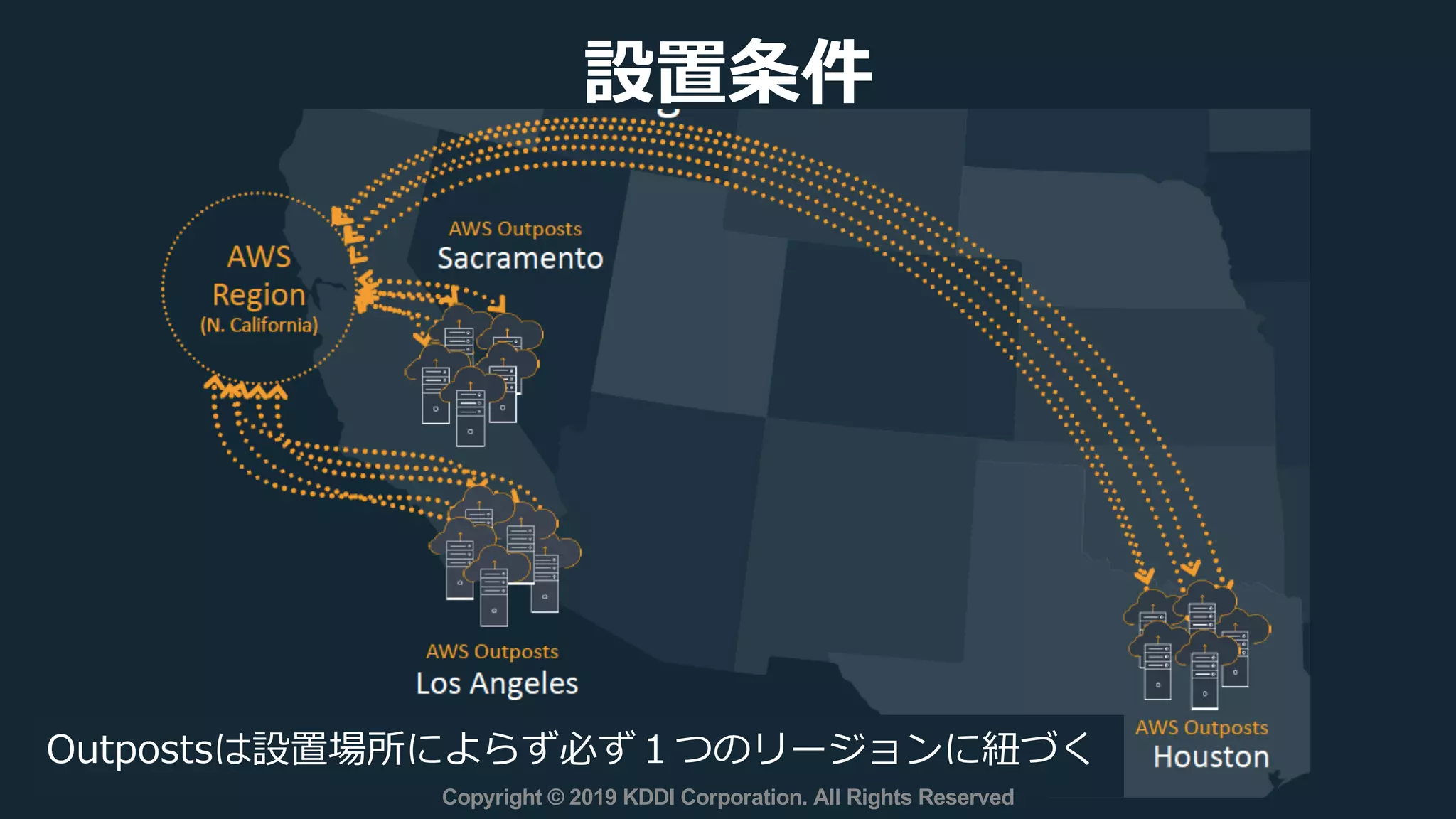

16. 設置条件
Outpostsは設置場所によらず必ず１つのリージョンに紐づく
Copyright © 2019 KDDI Corporation. All Rights Reserved

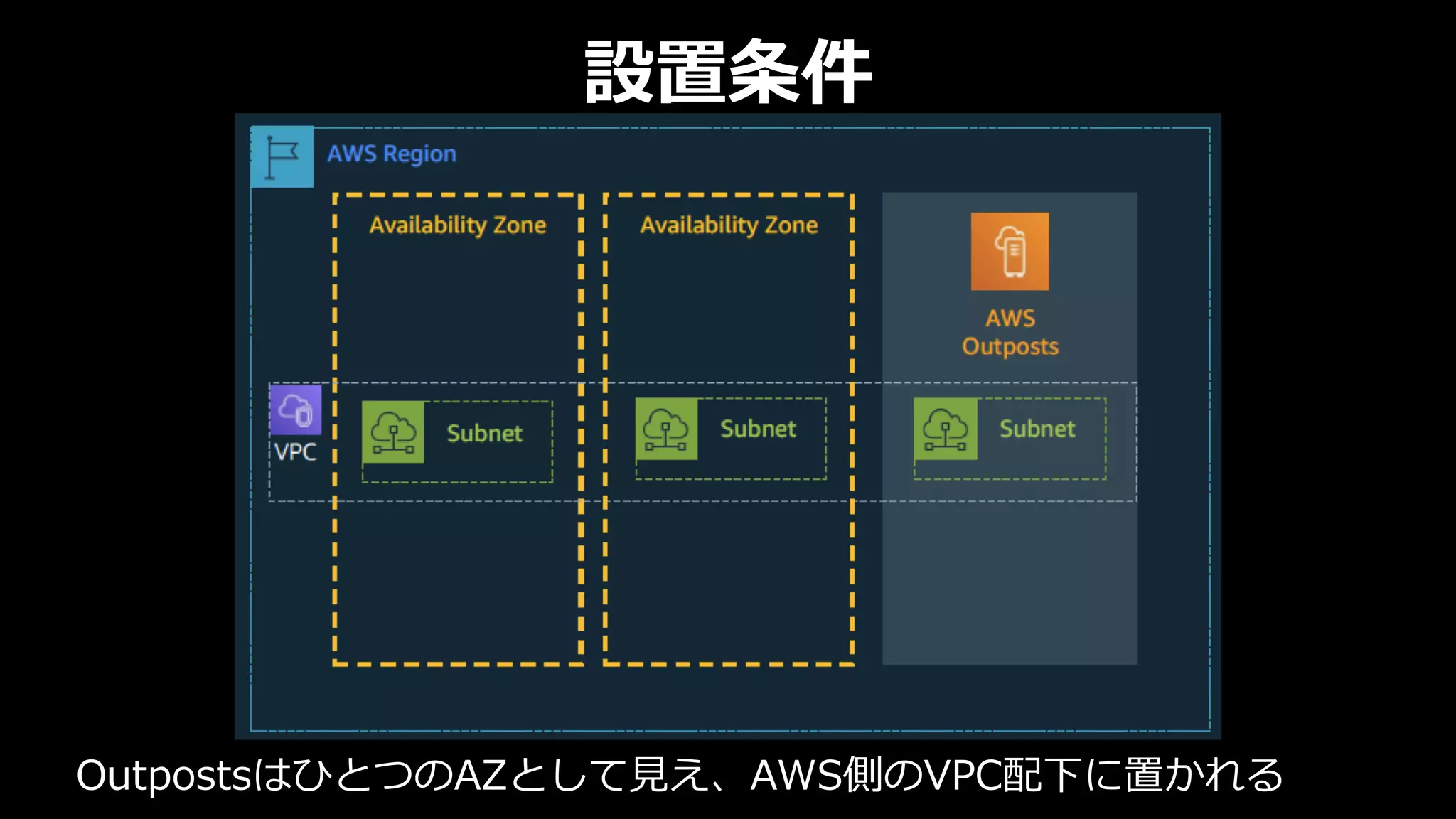

17. OutpostsはひとつのAZとして⾒え、AWS側のVPC配下に置かれる
設置条件

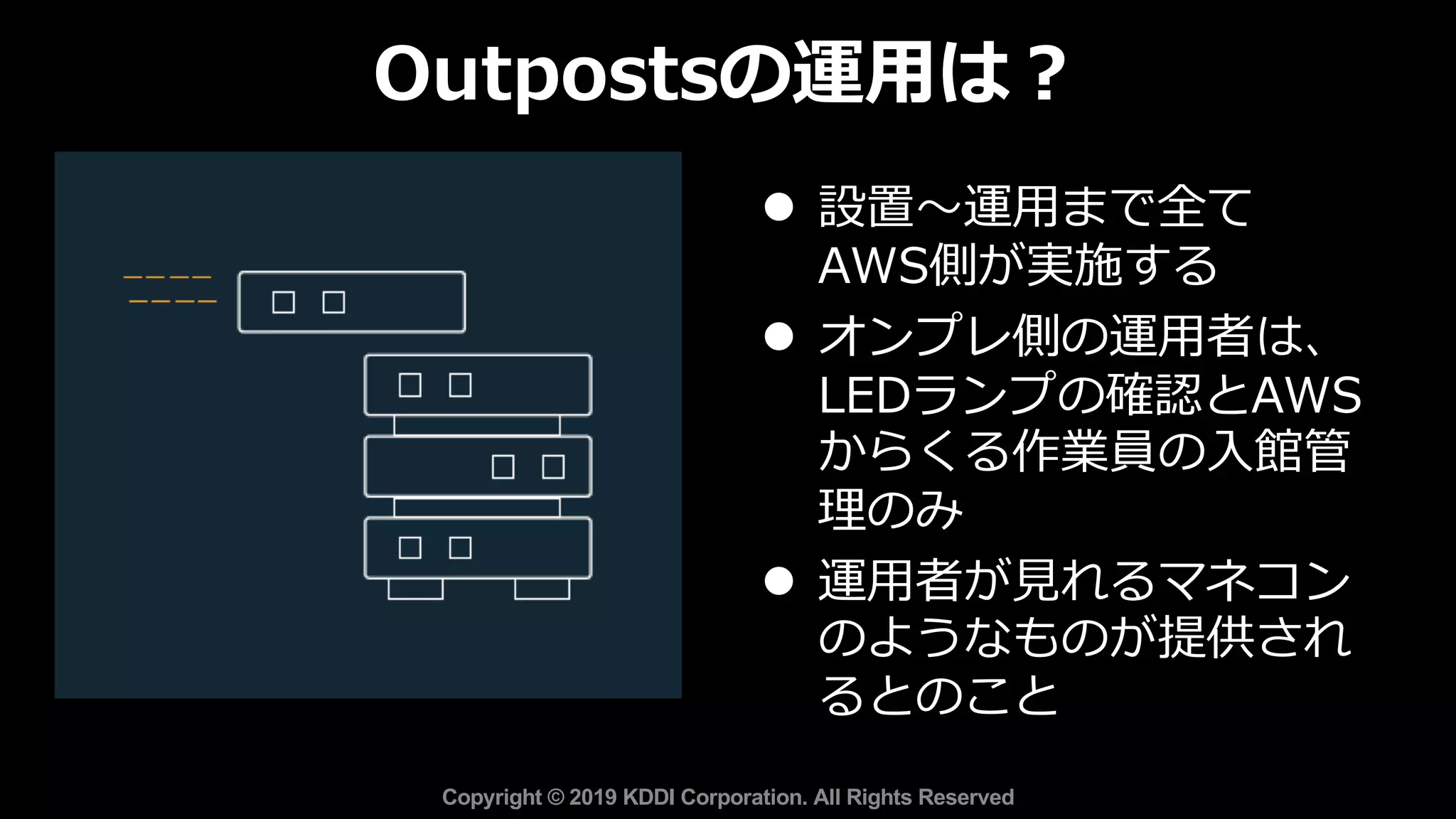

18. l 設置〜運⽤まで全て
AWS側が実施する
l オンプレ側の運⽤者は、
LEDランプの確認とAWS
からくる作業員の⼊館管
理のみ
l 運⽤者が⾒れるマネコン
のようなものが提供され
るとのこと
Outpostsの運⽤は︖
Copyright © 2019 KDDI Corporation. All Rights Reserved

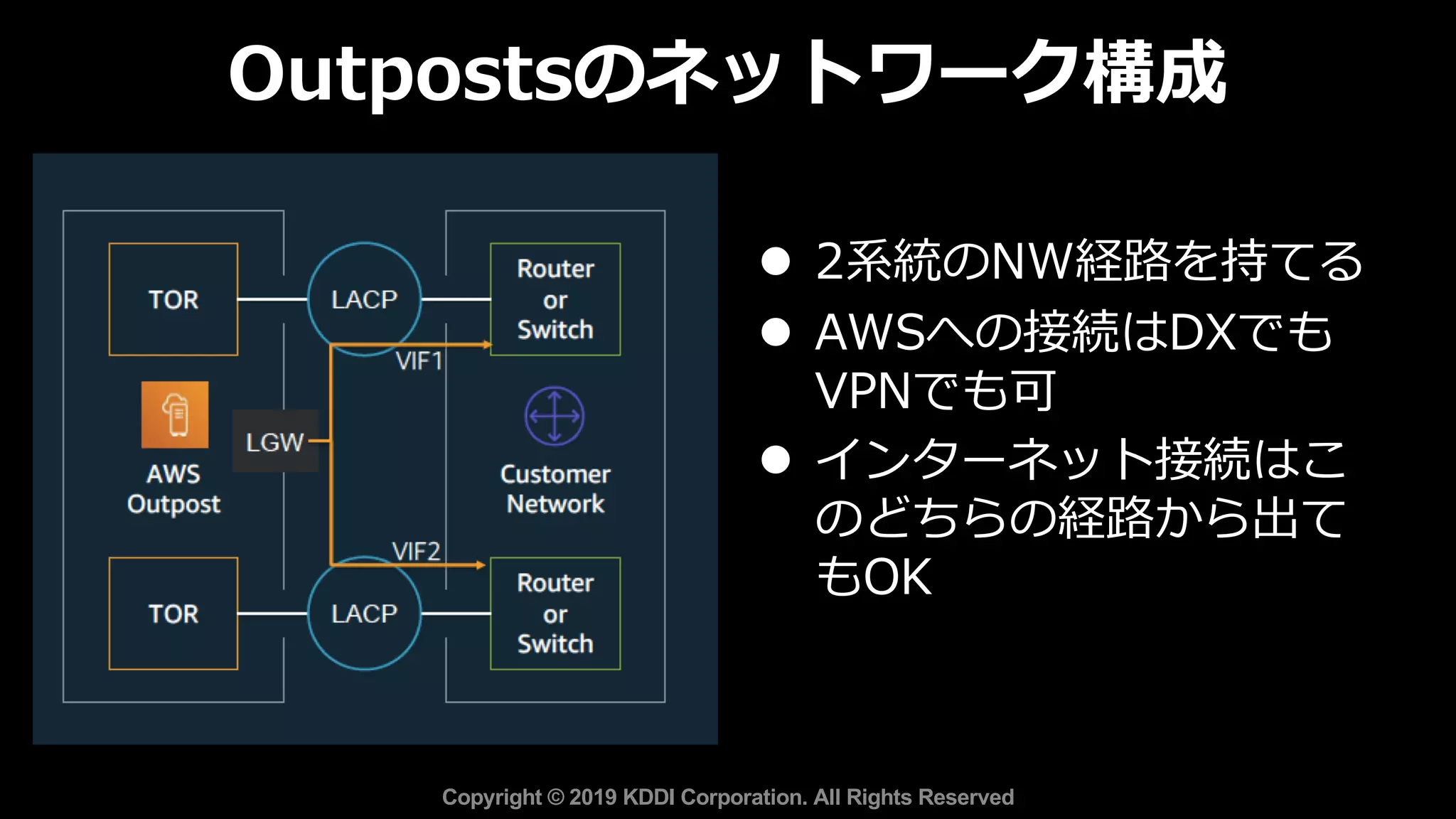

19. Outpostsのネットワーク構成
Copyright © 2019 KDDI Corporation. All Rights Reserved
l 2系統のNW経路を持てる
l AWSへの接続はDXでも
VPNでも可
l インターネット接続はこ
のどちらの経路から出て
もOK

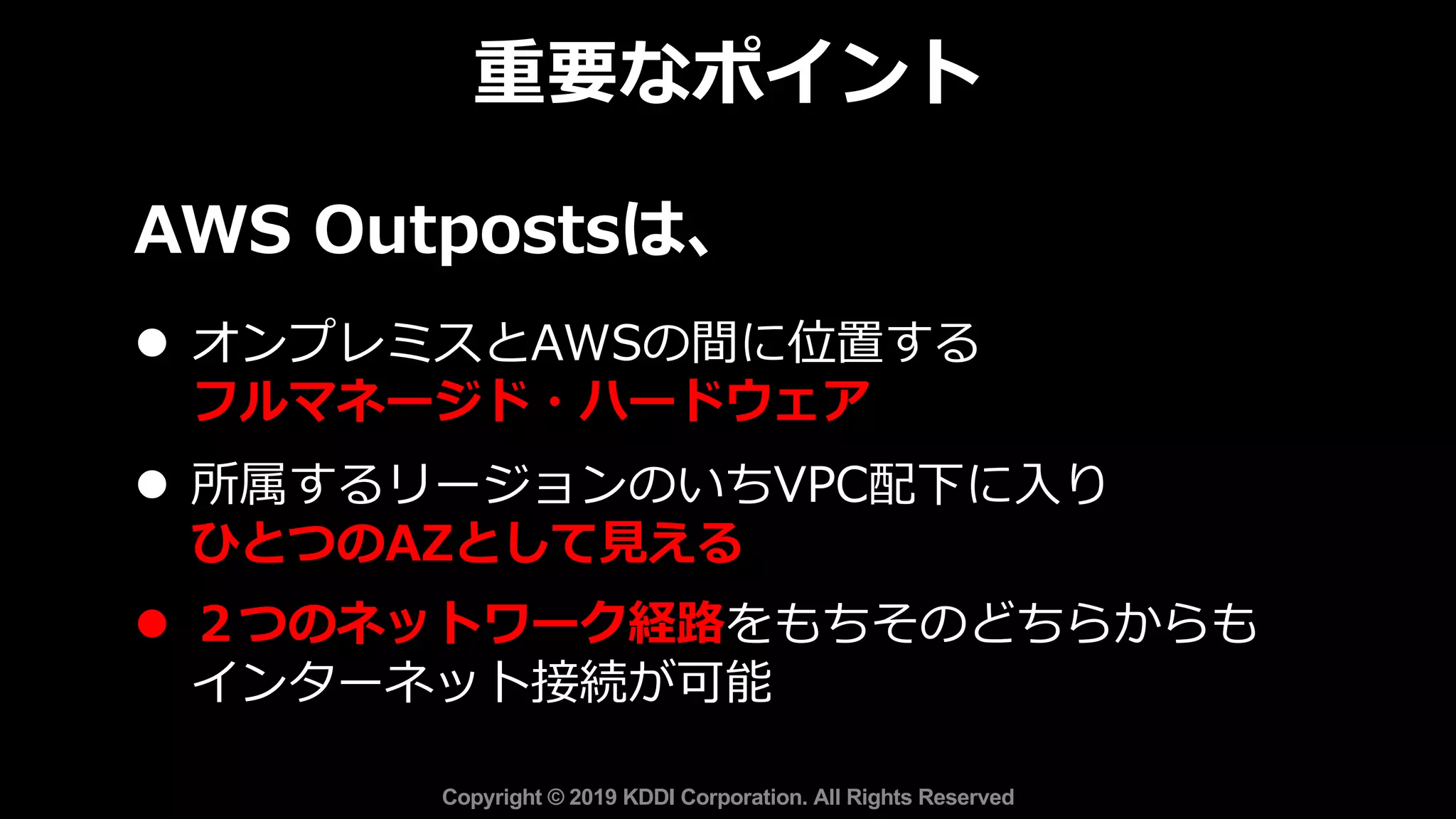

20. AWS Outpostsは、
l オンプレミスとAWSの間に位置する
フルマネージド・ハードウェア
l 所属するリージョンのいちVPC配下に⼊り
ひとつのAZとして⾒える
l ２つのネットワーク経路をもちそのどちらからも
インターネット接続が可能
重要なポイント
Copyright © 2019 KDDI Corporation. All Rights Reserved

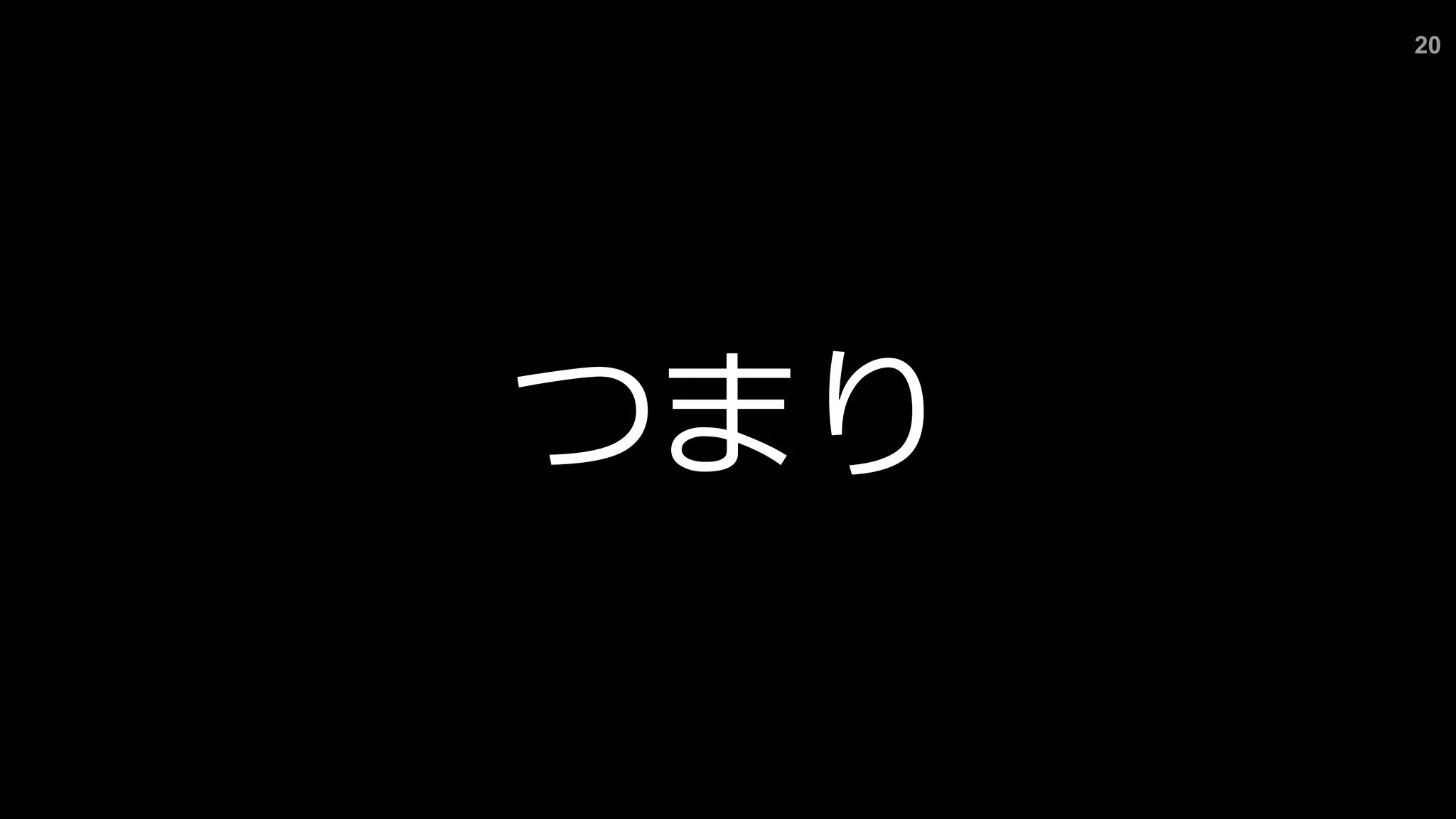

21. 20
つまり

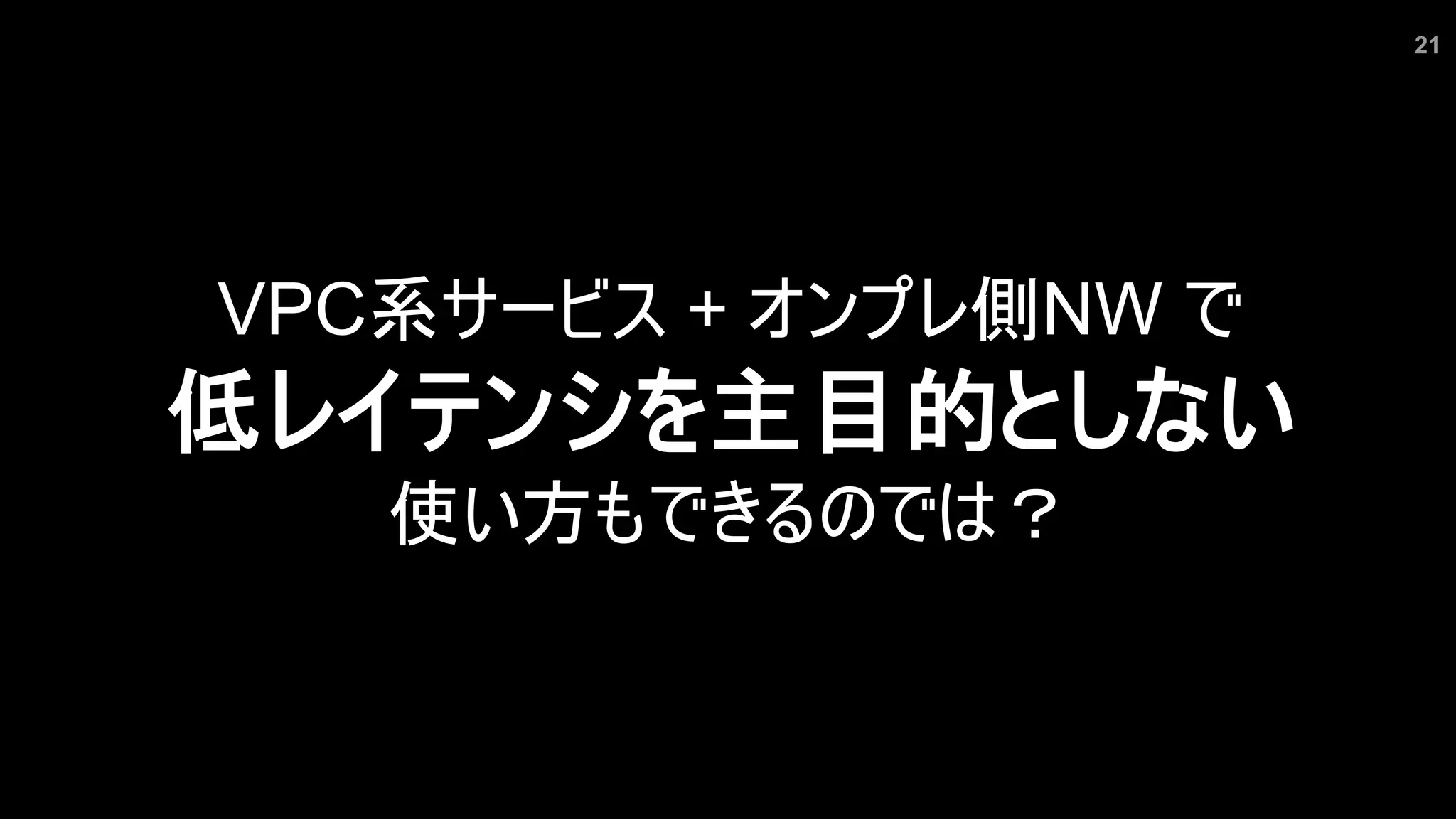

22. 21
VPC系サービス + オンプレ側NW で
低レイテンシを主目的としない
使い方もできるのでは？

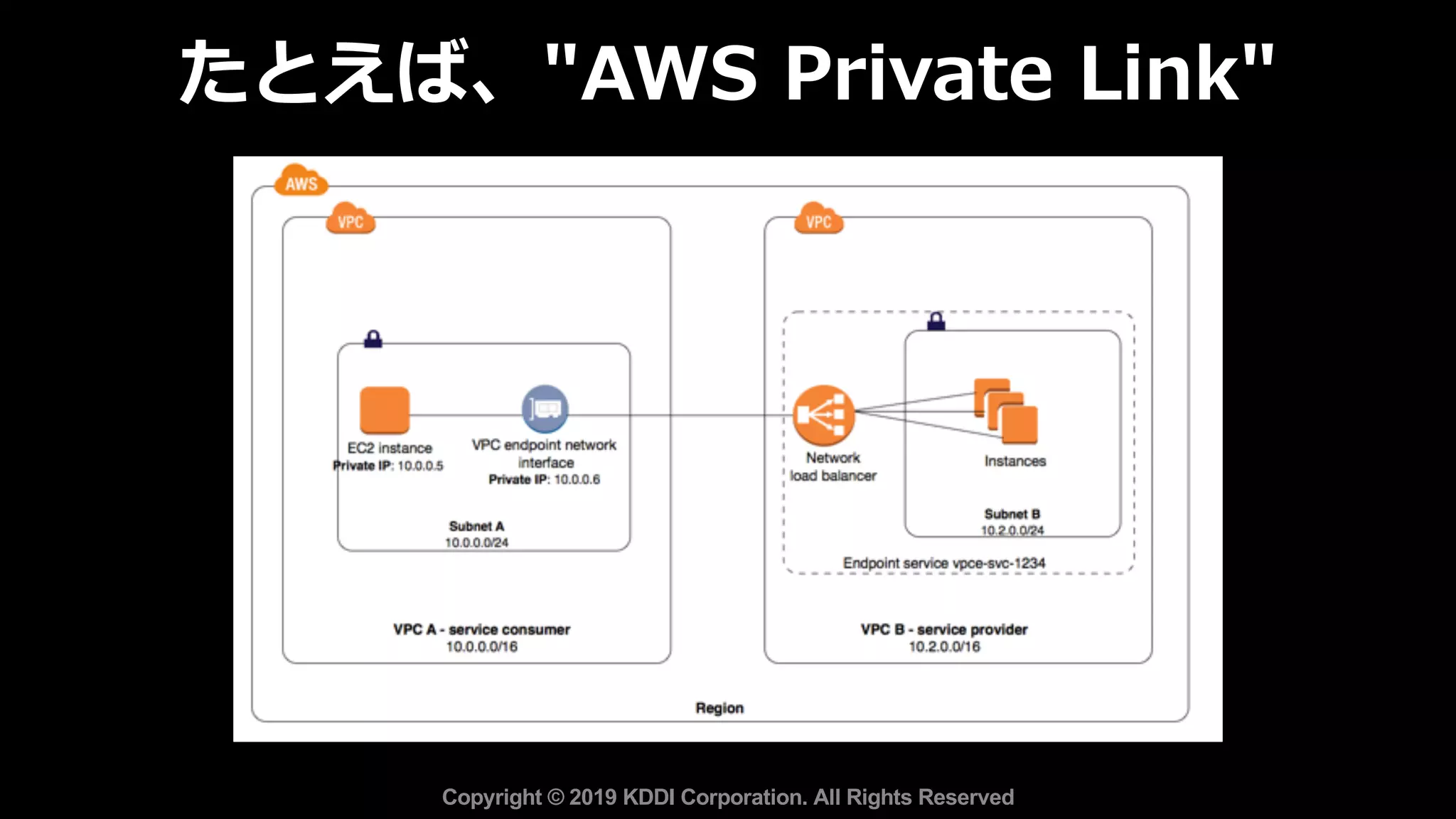

23. たとえば、"AWS Private Link"
Copyright © 2019 KDDI Corporation. All Rights Reserved

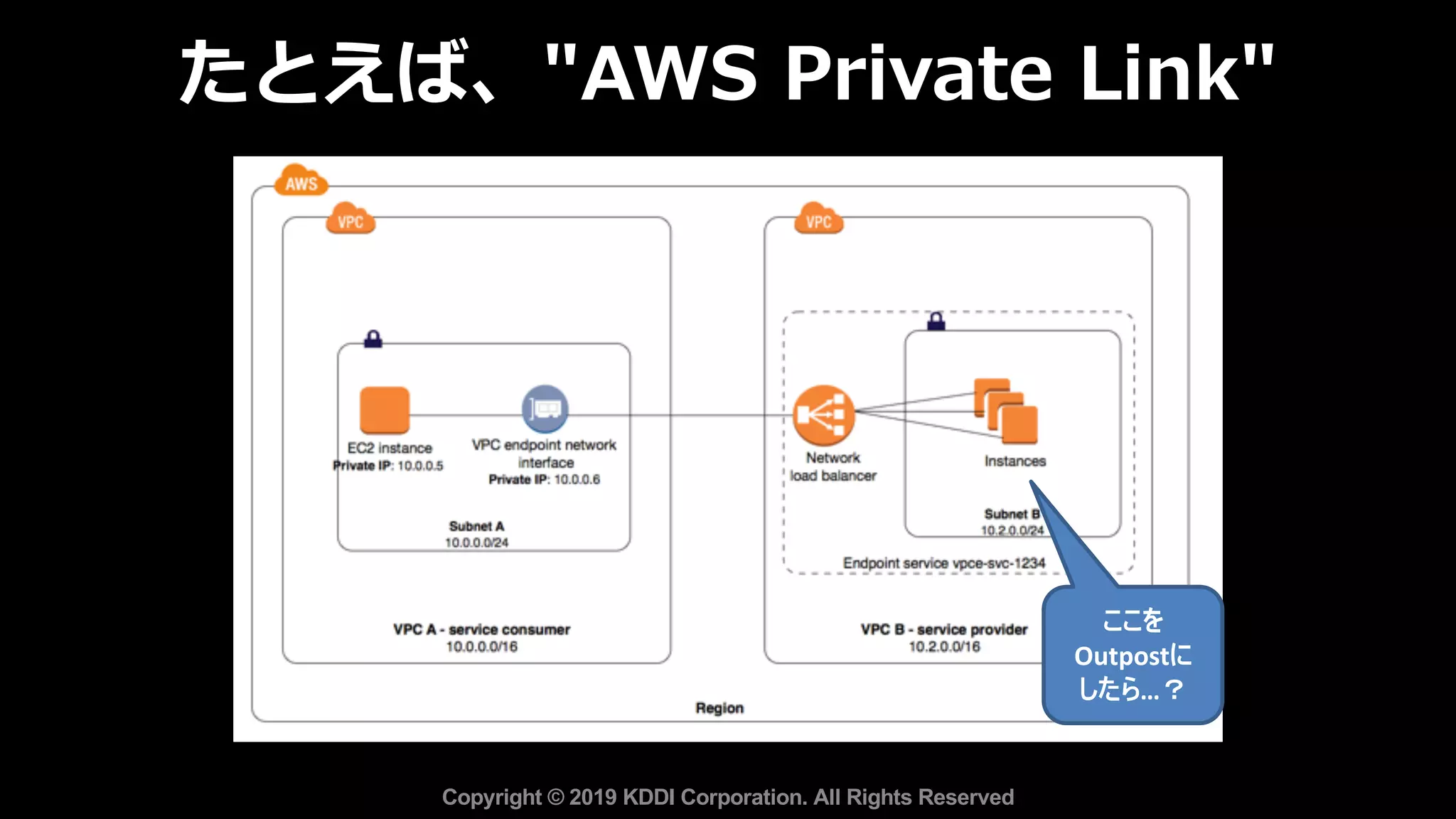

24. たとえば、"AWS Private Link"
ここを
Outpostに
したら…？
Copyright © 2019 KDDI Corporation. All Rights Reserved

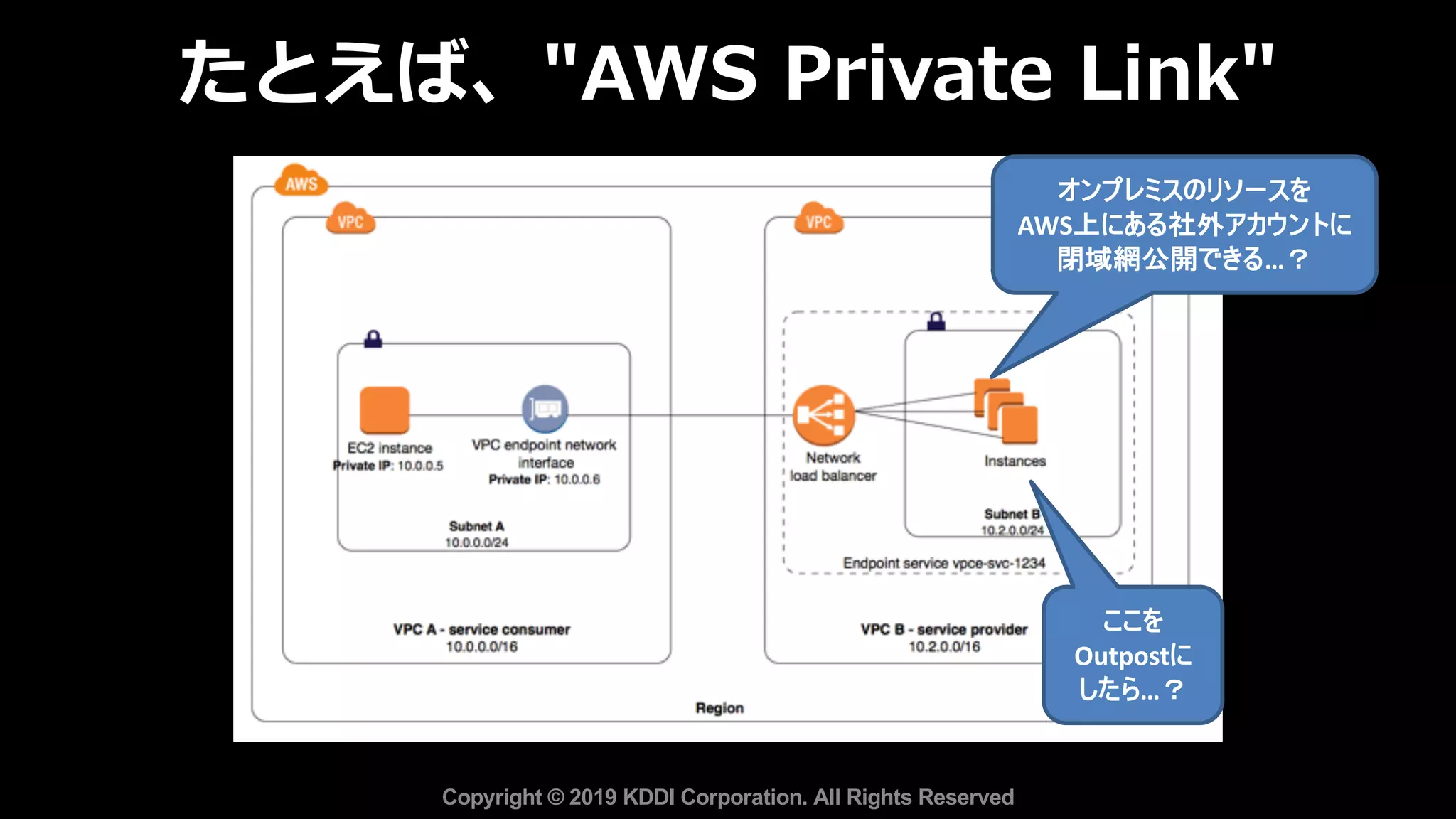

25. たとえば、"AWS Private Link"
ここを
Outpostに
したら…？
オンプレミスのリソースを
AWS上にある社外アカウントに
閉域網公開できる…？
Copyright © 2019 KDDI Corporation. All Rights Reserved

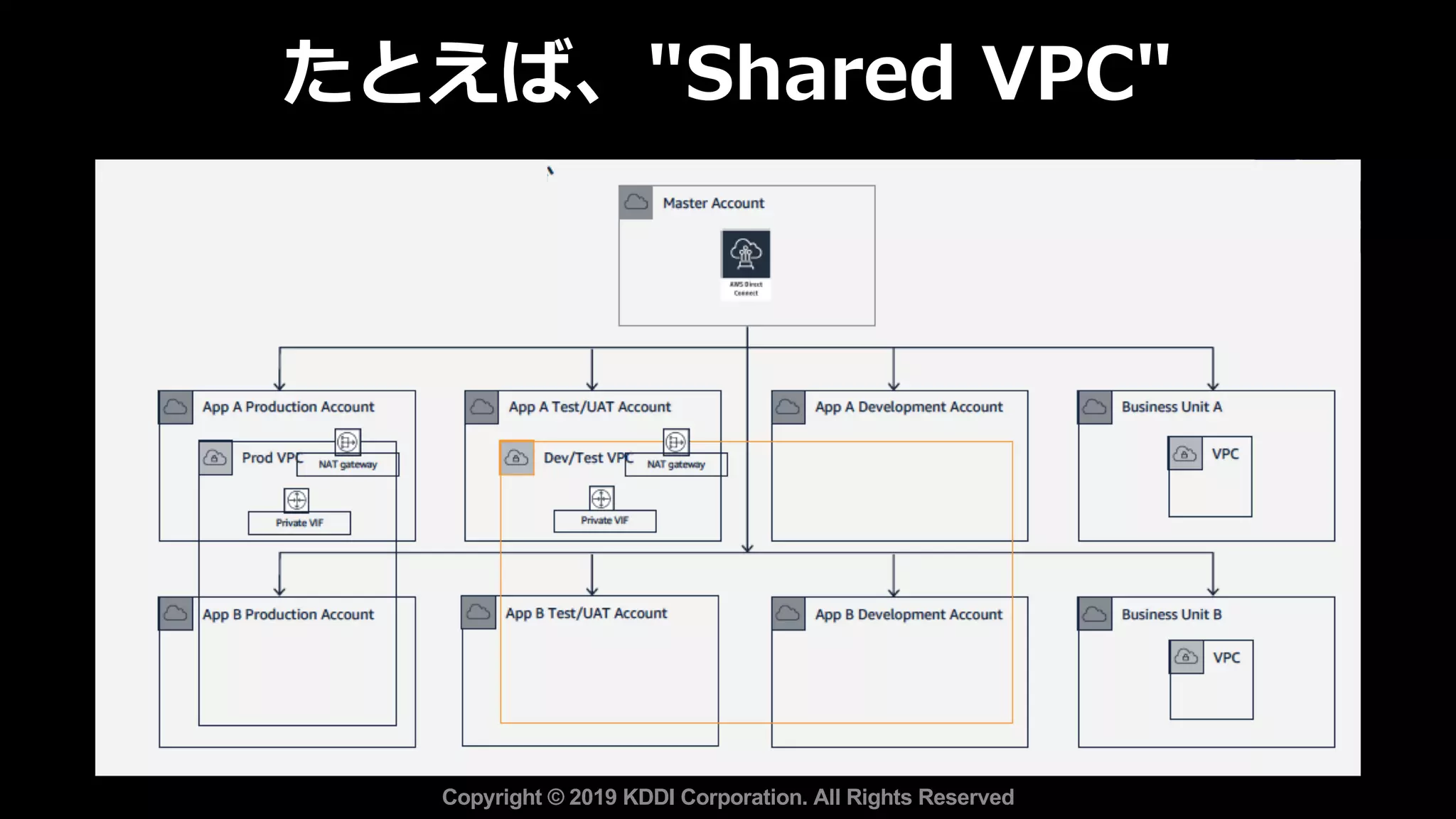

26. たとえば、"Shared VPC"
Copyright © 2019 KDDI Corporation. All Rights Reserved

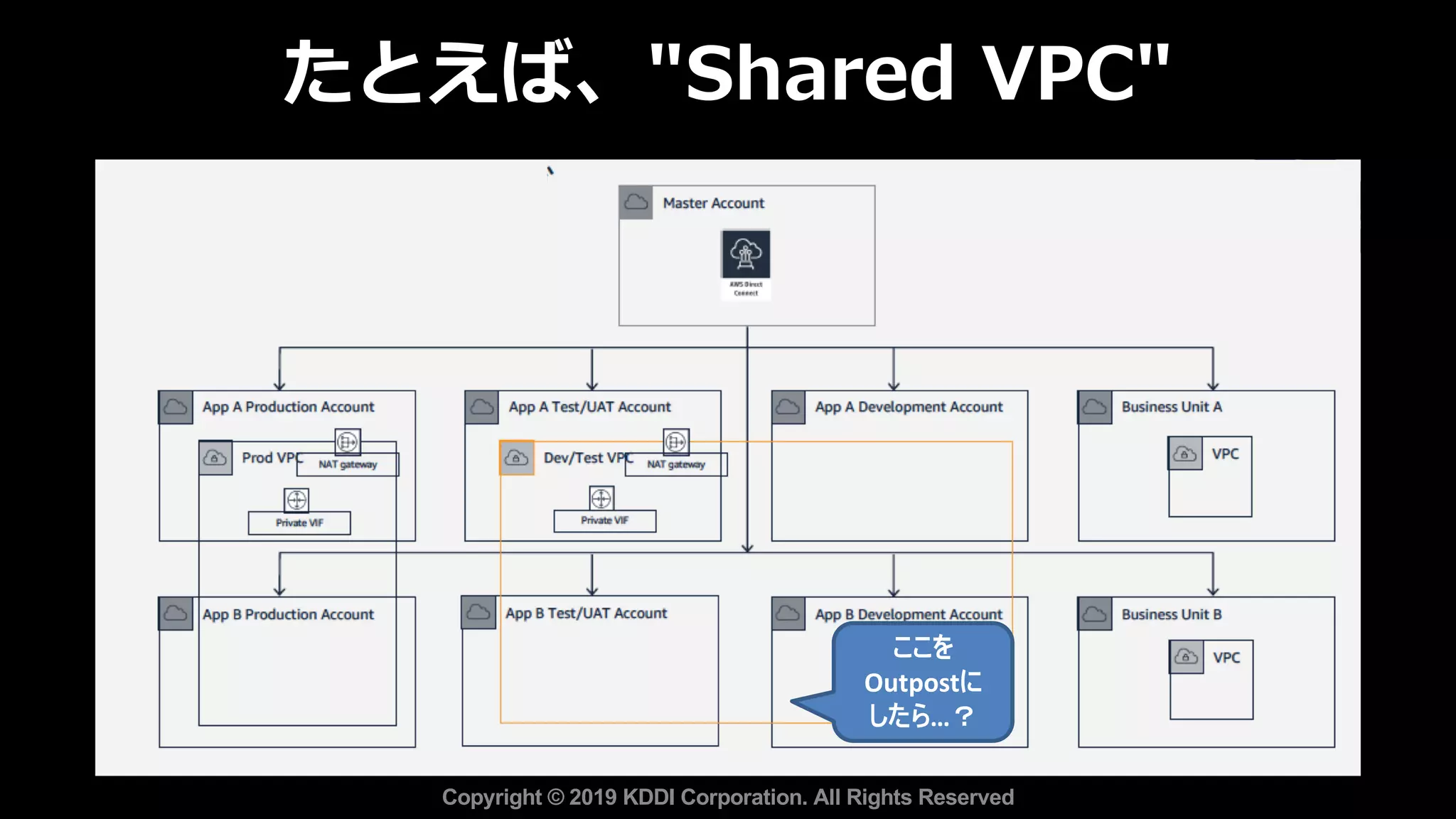

27. たとえば、"Shared VPC"
Copyright © 2019 KDDI Corporation. All Rights Reserved
ここを
Outpostに
したら…？

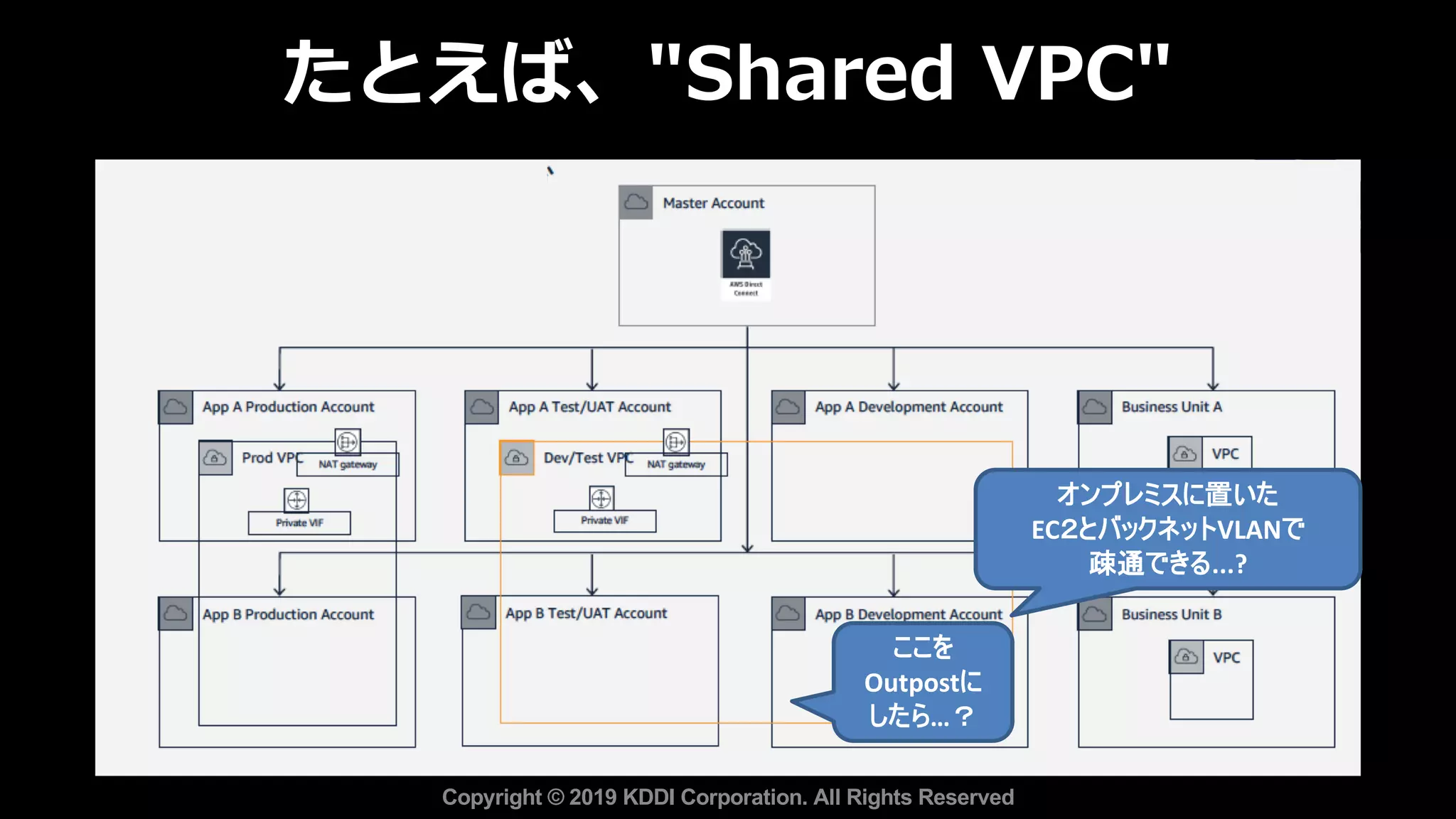

28. たとえば、"Shared VPC"
Copyright © 2019 KDDI Corporation. All Rights Reserved
ここを
Outpostに
したら…？
オンプレミスに置いた
EC２とバックネットVLANで
疎通できる...?

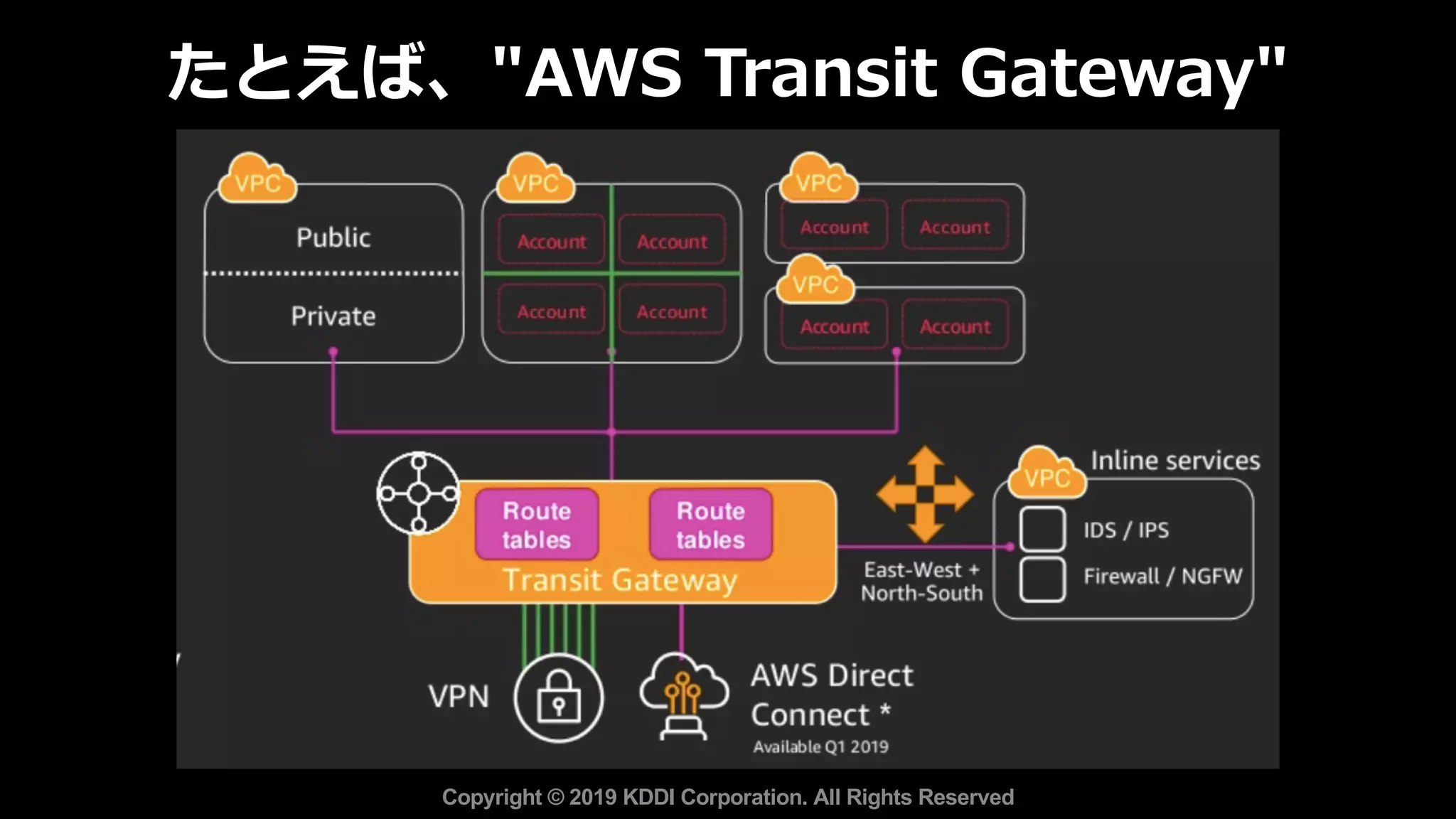

29. たとえば、"AWS Transit Gateway"
Copyright © 2019 KDDI Corporation. All Rights Reserved

30. たとえば、"AWS Transit Gateway"
Copyright © 2019 KDDI Corporation. All Rights Reserved
ここを
Outpostに
したら…？

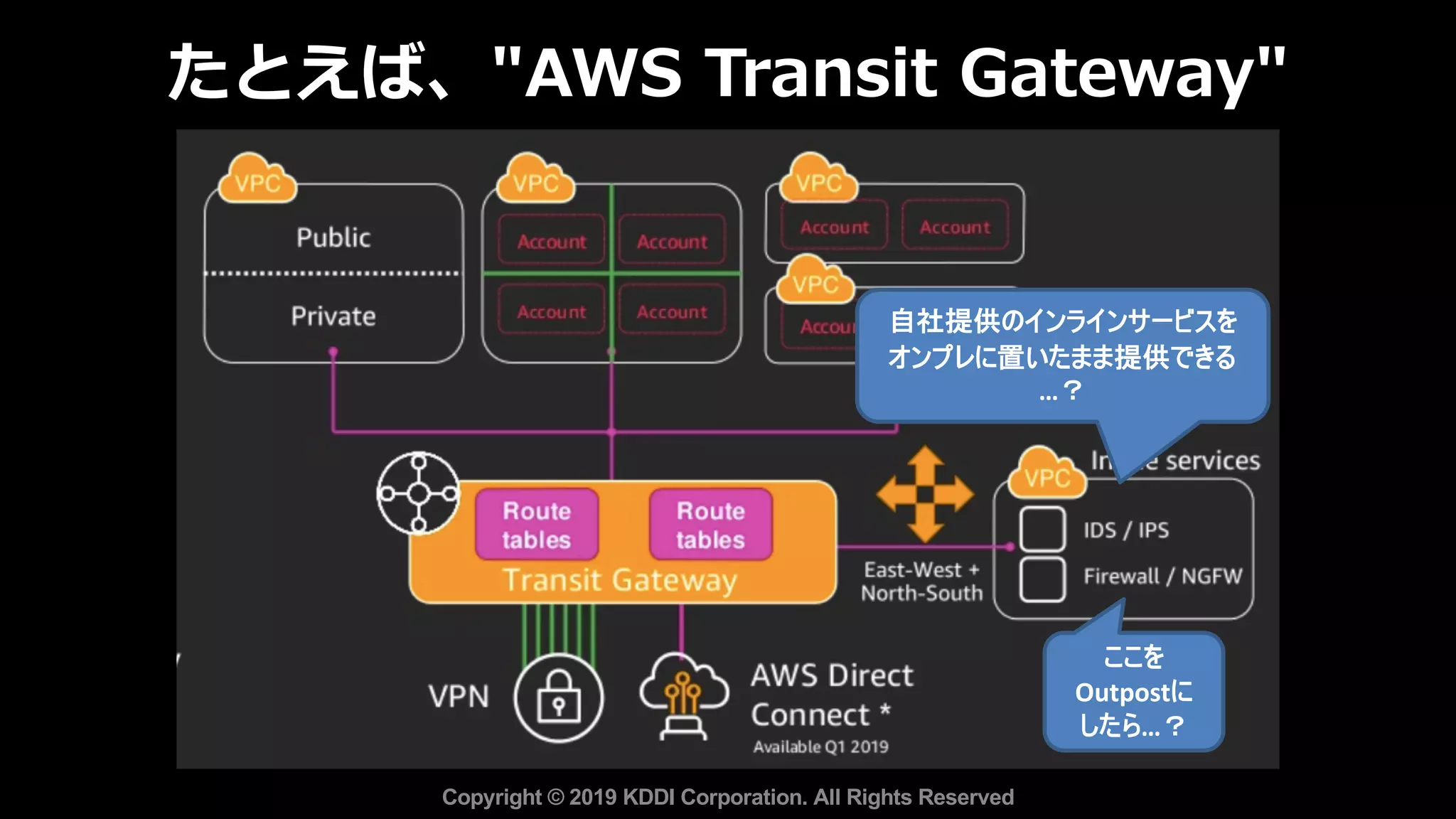

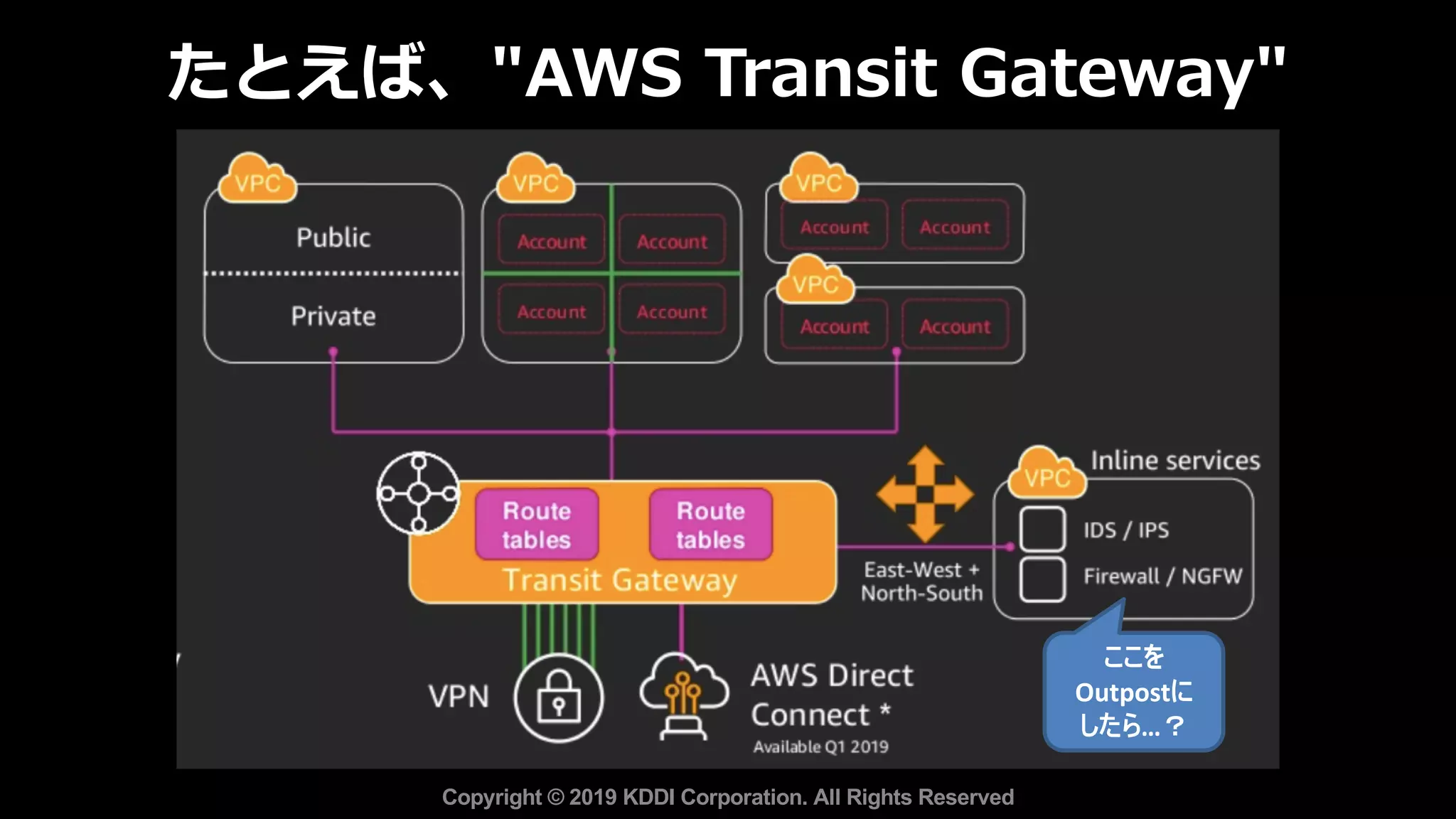

31. たとえば、"AWS Transit Gateway"
Copyright © 2019 KDDI Corporation. All Rights Reserved
ここを
Outpostに
したら…？
自社提供のインラインサービスを
オンプレに置いたまま提供できる
…？

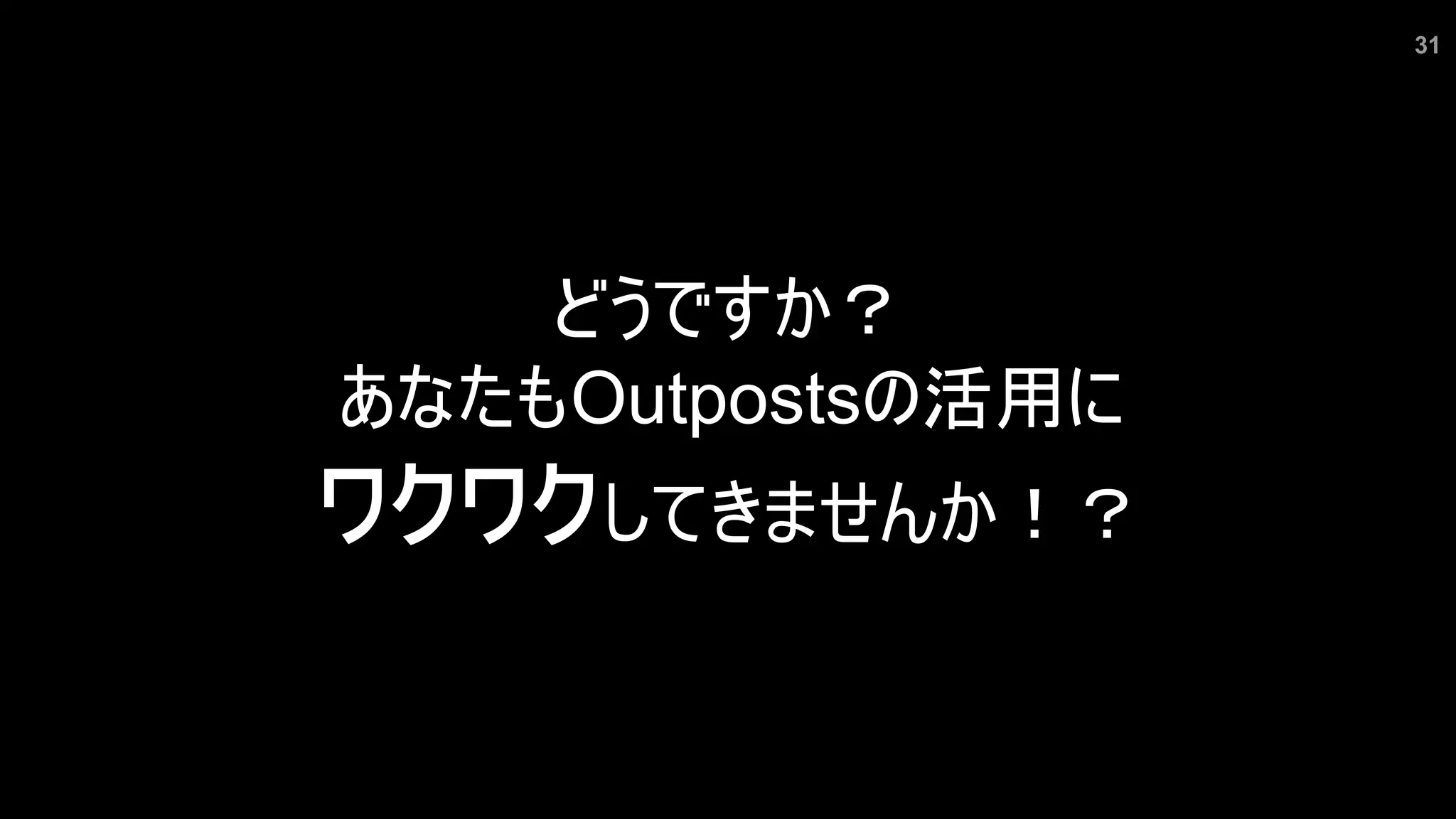

32. 31
どうですか？
あなたもOutpostsの活用に
ワクワクしてきませんか！？

33. Copyright © 2019 KDDI Corporation. All Rights Reserved
Thank you
for
Listening!

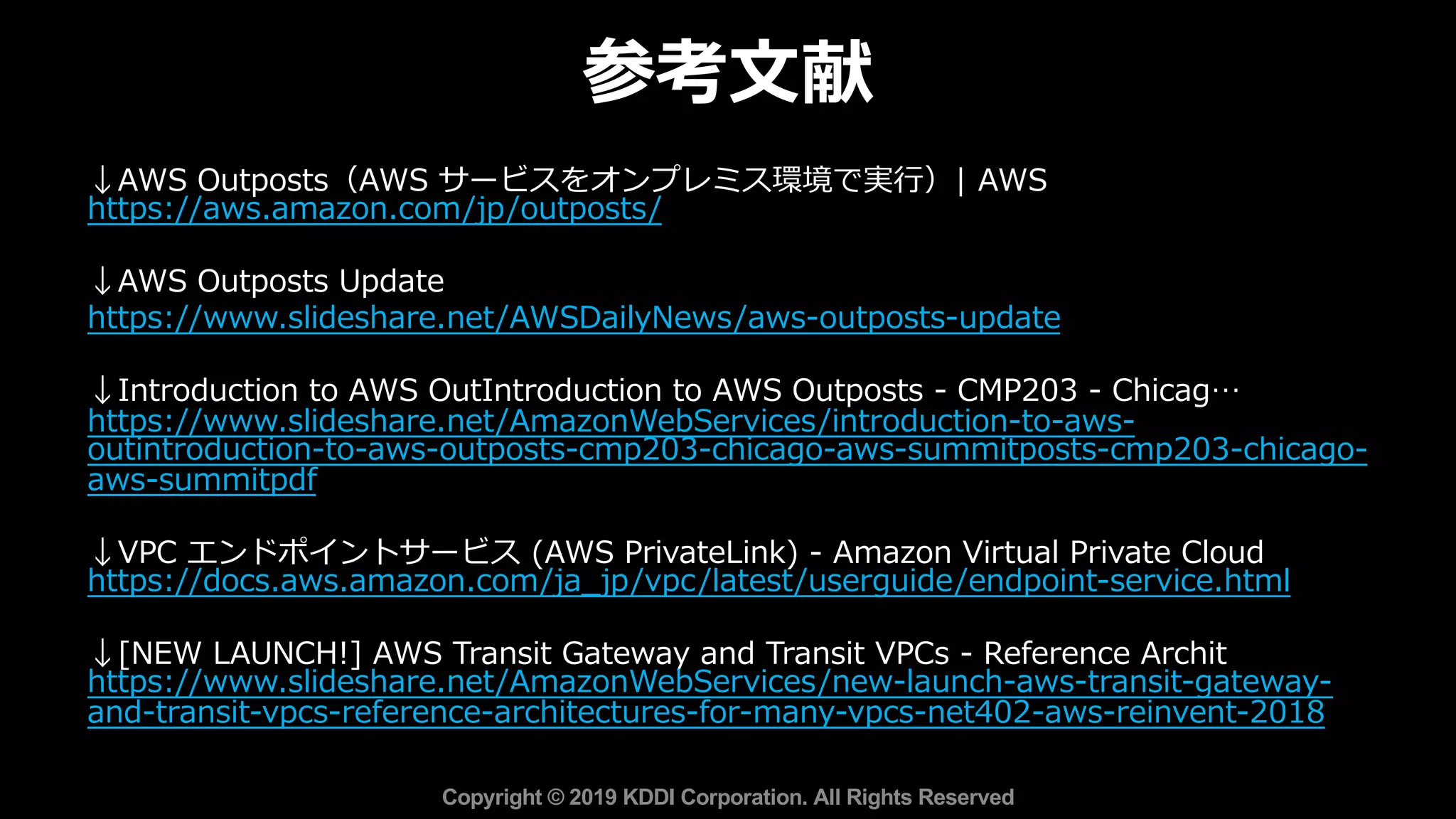

34. 参考⽂献
Copyright © 2019 KDDI Corporation. All Rights Reserved
↓AWS Outposts（AWS サービスをオンプレミス環境で実⾏）| AWS
https://aws.amazon.com/jp/outposts/
↓AWS Outposts Update
https://www.slideshare.net/AWSDailyNews/aws-outposts-update
↓Introduction to AWS OutIntroduction to AWS Outposts - CMP203 - Chicag…
https://www.slideshare.net/AmazonWebServices/introduction-to-aws-
outintroduction-to-aws-outposts-cmp203-chicago-aws-summitposts-cmp203-chicago-
aws-summitpdf
↓VPC エンドポイントサービス (AWS PrivateLink) - Amazon Virtual Private Cloud
https://docs.aws.amazon.com/ja_jp/vpc/latest/userguide/endpoint-service.html
↓[NEW LAUNCH!] AWS Transit Gateway and Transit VPCs - Reference Archit…
https://www.slideshare.net/AmazonWebServices/new-launch-aws-transit-gateway-
and-transit-vpcs-reference-architectures-for-many-vpcs-net402-aws-reinvent-2018
