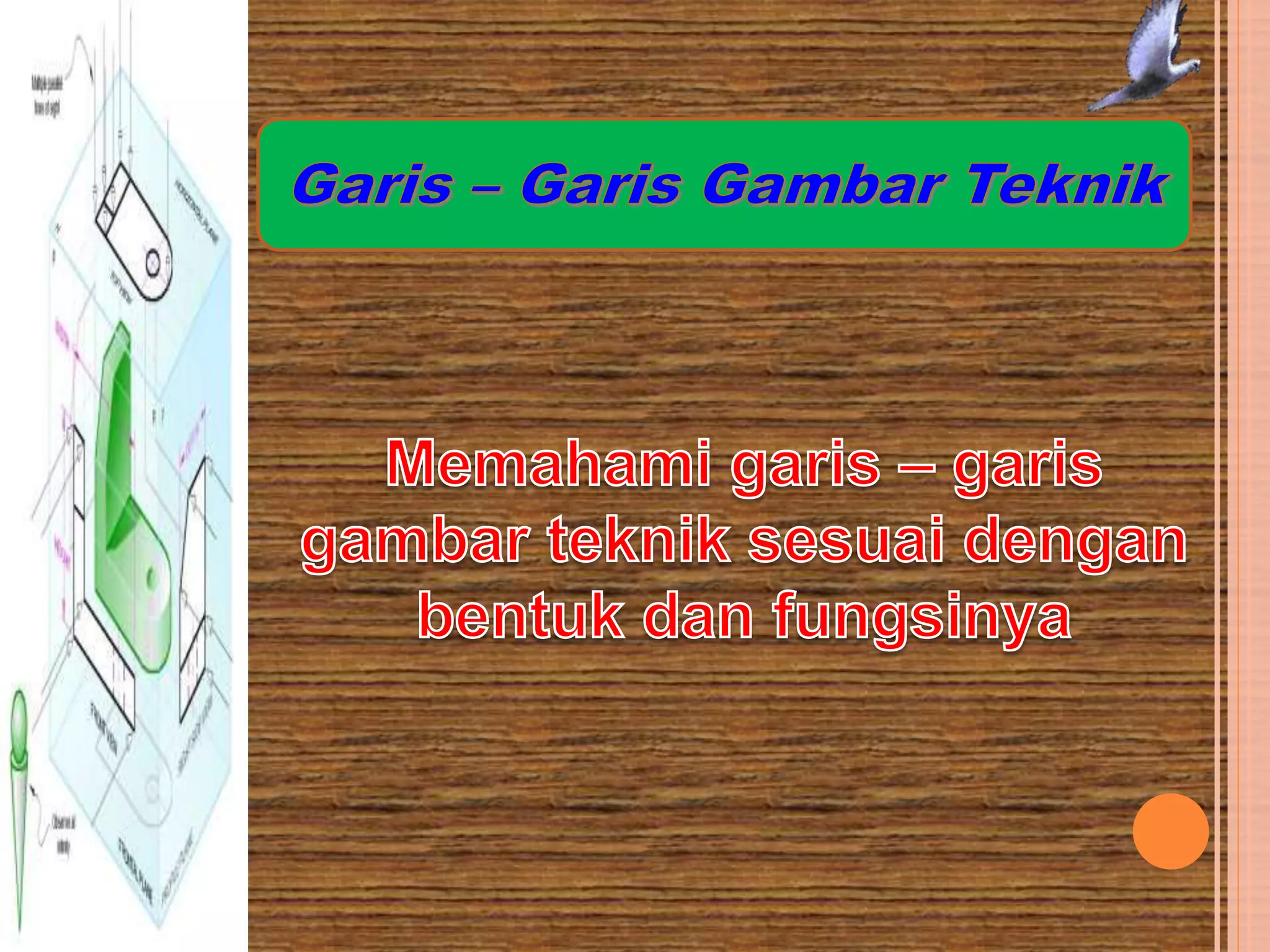

Teknik garis merupakan aspek penting dalam gambar yang menyusun objek visual. Terdapat beberapa jenis garis dengan fungsi tertentu seperti garis tebal kontinyu, tipis kontinyu, tipis kontinyu bebas, dan bergores yang menunjukkan batas, proyeksi, dan permukaan yang diolah. Ketebalan garis disesuaikan dengan ukuran kertas gambar.

2. Tujuan Pembelajaran

3. Dalam menggambar teknik garis
merupakan salah satu aspek penting
dalam suatu gambar, dimana goresan
garis pada gambar merupakan penyusun
utama suatu objek visual berupa gambar.
Dalam gambar teknik terdapat beberapa
jenis garis dengan fungsi dan
penggunaan tertentu yang menyatakan
fungsi tertentu atau suatu kondisi pada
gambar. Terdapat sedikit perbedaan pada
beberapa perbedaan jenis dan fungsi
garis dalam bidang keteknikan tertentu.

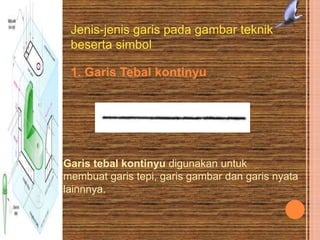

4. Jenis-jenis garis pada gambar teknik
beserta simbol
1. Garis Tebal kontinyu
Garis tebal kontinyu digunakan untuk
membuat garis tepi, garis gambar dan garis nyata
lainnnya.

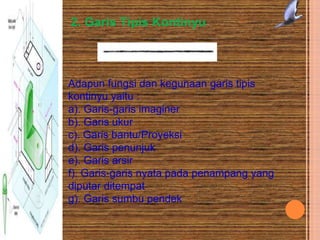

5. 2. Garis Tipis Kontinyu
Adapun fungsi dan kegunaan garis tipis
kontinyu yaitu :
a). Garis-garis imaginer
b). Garis ukur
c). Garis bantu/Proyeksi
d). Garis penunjuk
e). Garis arsir
f). Garis-garis nyata pada penampang yang
diputar ditempat
g). Garis sumbu pendek

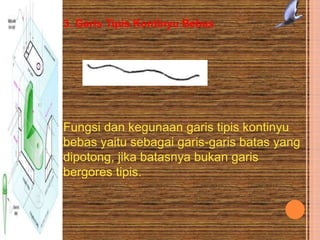

6. 3. Garis Tipis Kontinyu Bebas
Fungsi dan kegunaan garis tipis kontinyu
bebas yaitu sebagai garis-garis batas yang
dipotong, jika batasnya bukan garis
bergores tipis.

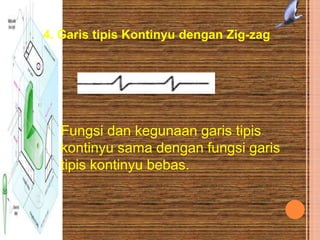

7. 4. Garis tipis Kontinyu dengan Zig-zag
Fungsi dan kegunaan garis tipis
kontinyu sama dengan fungsi garis
tipis kontinyu bebas.

8. 5. Garis Gores / Garis Putus - Putus
Fungsi dan kegunaan garis gores tebal
yaitu :
a). Garis nyata terhalang
b). Garis tepi terhalang
c). Garis yang tidak kelihatan

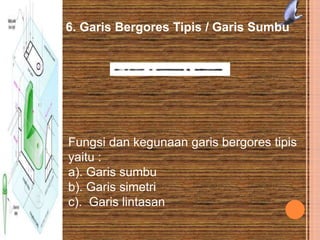

9. 6. Garis Bergores Tipis / Garis Sumbu
Fungsi dan kegunaan garis bergores tipis
yaitu :
a). Garis sumbu
b). Garis simetri
c). Garis lintasan

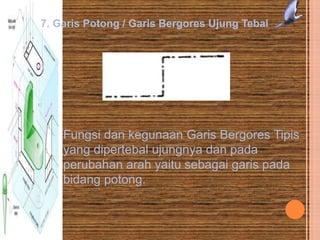

10. 7. Garis Potong / Garis Bergores Ujung Tebal
Fungsi dan kegunaan Garis Bergores Tipis
yang dipertebal ujungnya dan pada
perubahan arah yaitu sebagai garis pada
bidang potong.

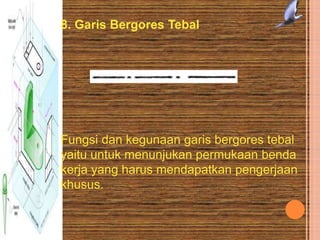

11. 8. Garis Bergores Tebal
Fungsi dan kegunaan garis bergores tebal
yaitu untuk menunjukan permukaan benda
kerja yang harus mendapatkan pengerjaan
khusus.

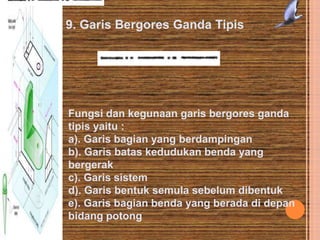

12. 9. Garis Bergores Ganda Tipis
Fungsi dan kegunaan garis bergores ganda
tipis yaitu :
a). Garis bagian yang berdampingan
b). Garis batas kedudukan benda yang
bergerak
c). Garis sistem
d). Garis bentuk semula sebelum dibentuk
e). Garis bagian benda yang berada di depan
bidang potong

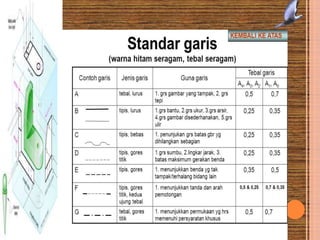

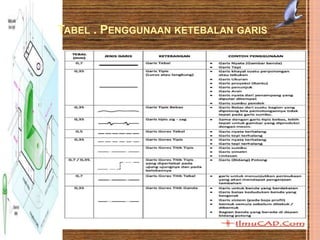

13. TABEL . PENGGUNAAN KETEBALAN GARIS

15. Tabel . Tingkat Ketebalan Garis Terhadap
Kertas Gambar
No
Tingkat Ketebalan Garis
Ukuran Kertas Gambar
Tebal (mm)
Sedang
(mm) Tipis (mm)
1. 0,25 0,18 0,13 A5
2 0,35 0,25 0,18 A4 - A2
3 0,5 0,35 0,25 A4 - A1
4 0,7 0,5 0,35 A4 - A0
5 1.0 0,7 0,5 A3 - A0
6 1,4 1.0 0,7 A3 - A0
7 2.0 1,4 1.0 A2 - A0
