1. ANGGOTA :
BAGUS SUCIANTORO
(XI KAA/08)
BAYU LAKSONO MB
(XI KAA/09)
KANIF DWI KURNIAWAN (XI KAA/18)
M U LAI

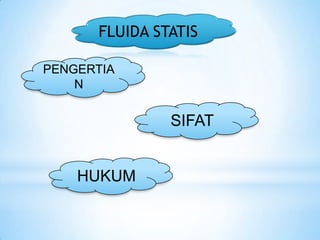

2. FLUIDA STATIS
PENGERTIA
N
SIFAT
HUKUM

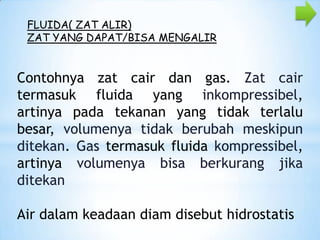

3. FLUIDA( ZAT ALIR)
ZAT YANG DAPAT/BISA MENGALIR
Contohnya zat cair dan gas. Zat cair
termasuk fluida yang inkompressibel,
artinya pada tekanan yang tidak terlalu
besar, volumenya tidak berubah meskipun
ditekan. Gas termasuk fluida kompressibel,
artinya volumenya bisa berkurang jika
ditekan
Air dalam keadaan diam disebut hidrostatis

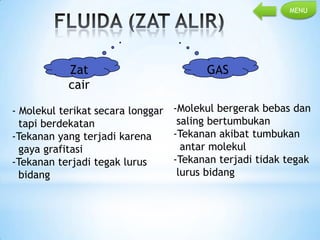

4. MENU
Zat
cair
GAS
- Molekul terikat secara longgar -Molekul bergerak bebas dan
saling bertumbukan
tapi berdekatan
-Tekanan akibat tumbukan
-Tekanan yang terjadi karena
antar molekul
gaya grafitasi
-Tekanan terjadi tidak tegak
-Tekanan terjadi tegak lurus
lurus bidang
bidang

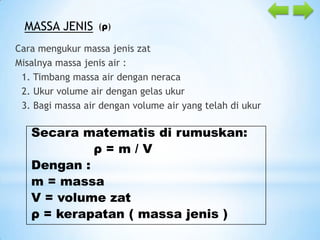

6. MASSA JENIS
(ρ)
Cara mengukur massa jenis zat
Misalnya massa jenis air :
1. Timbang massa air dengan neraca
2. Ukur volume air dengan gelas ukur
3. Bagi massa air dengan volume air yang telah di ukur
Secara matematis di rumuskan:
ρ=m/V
Dengan :
m = massa
V = volume zat
ρ = kerapatan ( massa jenis )

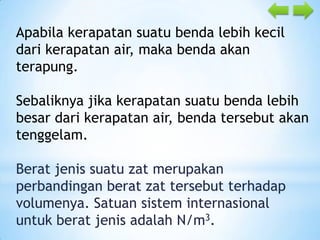

7. Apabila kerapatan suatu benda lebih kecil
dari kerapatan air, maka benda akan
terapung.
Sebaliknya jika kerapatan suatu benda lebih
besar dari kerapatan air, benda tersebut akan
tenggelam.
Berat jenis suatu zat merupakan
perbandingan berat zat tersebut terhadap
volumenya. Satuan sistem internasional
untuk berat jenis adalah N/m3.

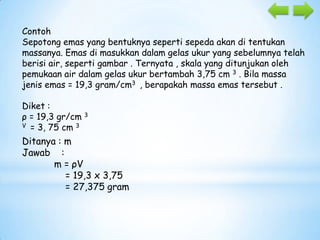

8. Contoh
Sepotong emas yang bentuknya seperti sepeda akan di tentukan
massanya. Emas di masukkan dalam gelas ukur yang sebelumnya telah
berisi air, seperti gambar . Ternyata , skala yang ditunjukan oleh
pemukaan air dalam gelas ukur bertambah 3,75 cm 3 . Bila massa
jenis emas = 19,3 gram/cm3 , berapakah massa emas tersebut .
Diket :
ρ = 19,3 gr/cm 3
V = 3, 75 cm 3
Ditanya : m
Jawab :
m = ρV
= 19,3 x 3,75
= 27,375 gram

9. Tekanan ( p )
Tekanan adalah gaya yang bekerja tegak lurus pada suatu
bidang tiap satuan luas bidang yang dikenai gaya
Di rumuskan :
P=F/A
dengan :
F = gaya yang bekerja pada benda (Newton)
A = luas penampang benda(m2)
1 pascal ( 1 Pa) = 1 N/m2
Satuan lain yang digunakan = atm (atmosfer), cm
Hg, mb(milibar)
1 bar = 105 Pa
1 atm = 76 cm Hg=1,01 .105 Pa
1 mb = 10-3 bar

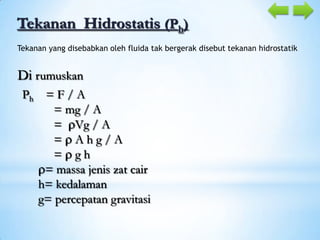

10. Tekanan Hidrostatis (Ph)
Tekanan yang disebabkan oleh fluida tak bergerak disebut tekanan hidrostatik
Di rumuskan
Ph = F / A
= mg / A
= Vg / A
= Ahg/A
= gh
= massa jenis zat cair
h= kedalaman
g= percepatan gravitasi

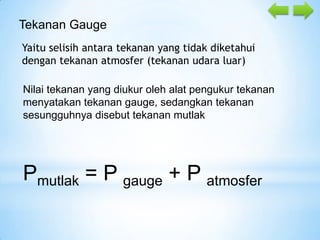

11. Tekanan Gauge
Yaitu selisih antara tekanan yang tidak diketahui
dengan tekanan atmosfer (tekanan udara luar)
Nilai tekanan yang diukur oleh alat pengukur tekanan
menyatakan tekanan gauge, sedangkan tekanan
sesungguhnya disebut tekanan mutlak
Pmutlak = P gauge + P atmosfer

15. MENU

16. Hukum Pascal
Tekanan yang di berikan kepada fluida diam
yang memenuhi sebuah ruangan di teruskan
oleh fluida itu ke segala arah sama
besarnya.
* 1. Dongkrak Hidrolik
* 2. Mesin Pres (Tekan) Hidrolik
* 3. Pengangkat mobil hidrolik
* 4. Rem Hidrolik, dll

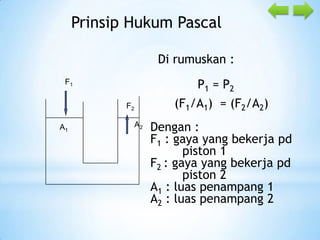

17. Prinsip Hukum Pascal
Di rumuskan :
P1 = P2
F1
(F1/A1) = (F2/A2)
F2
A1
A2
Dengan :
F1 : gaya yang bekerja pd
piston 1
F2 : gaya yang bekerja pd
piston 2
A1 : luas penampang 1
A2 : luas penampang 2

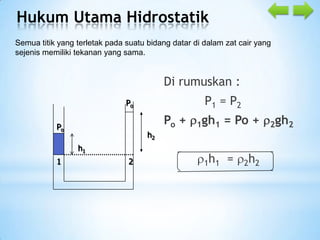

18. Hukum Utama Hidrostatik
Semua titik yang terletak pada suatu bidang datar di dalam zat cair yang
sejenis memiliki tekanan yang sama.
Di rumuskan :
P1 = P2
Po
Po +
Po
= Po +
h2
h1
1
1gh1
2
1h1
=
2h2
2gh2
