1. Куланов В.А.
[v.kulanov@csn.khai.edu]

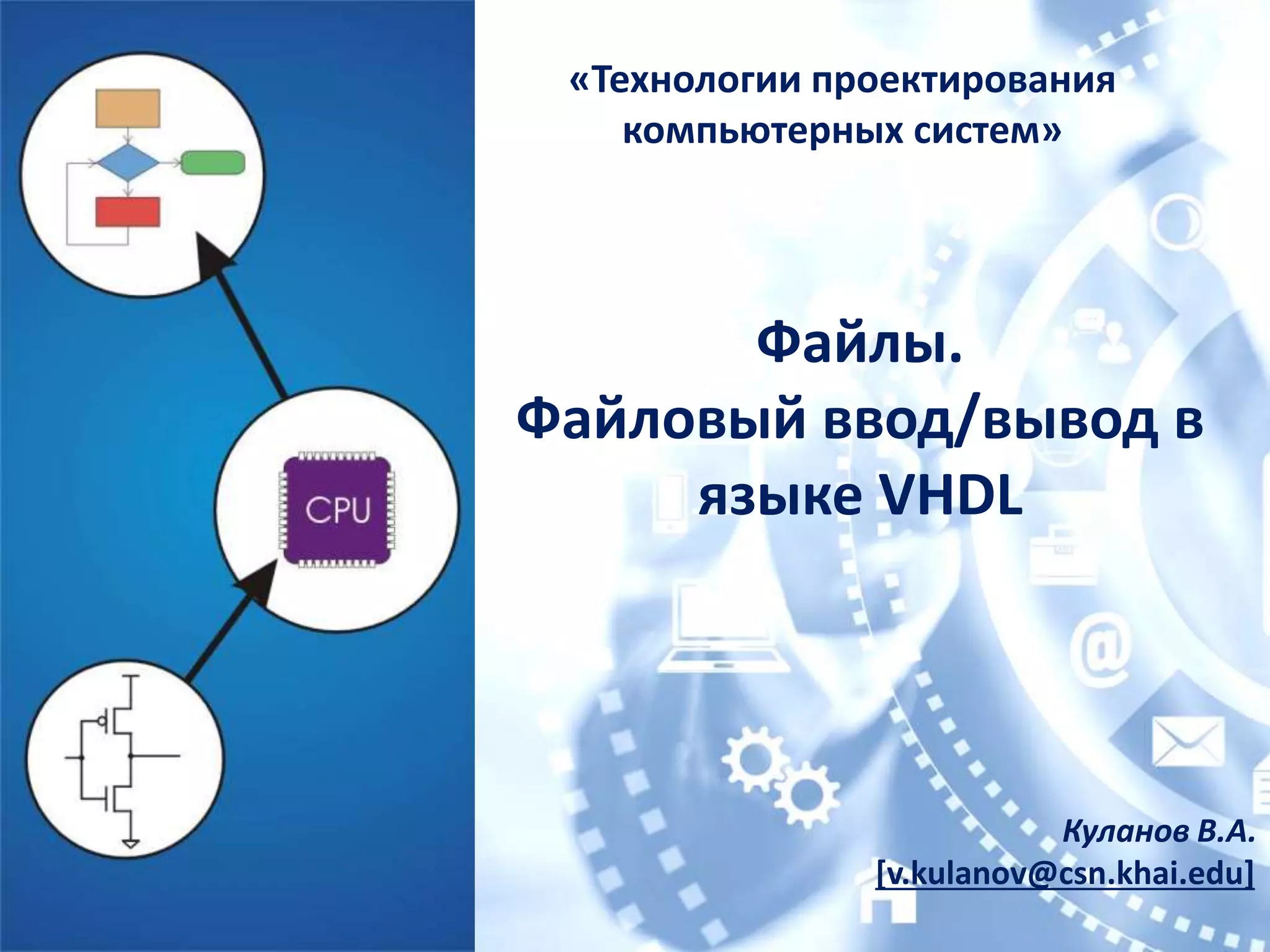

Файлы.
Файловый ввод/вывод в
языке VHDL
«Технологии проектирования
компьютерных систем»

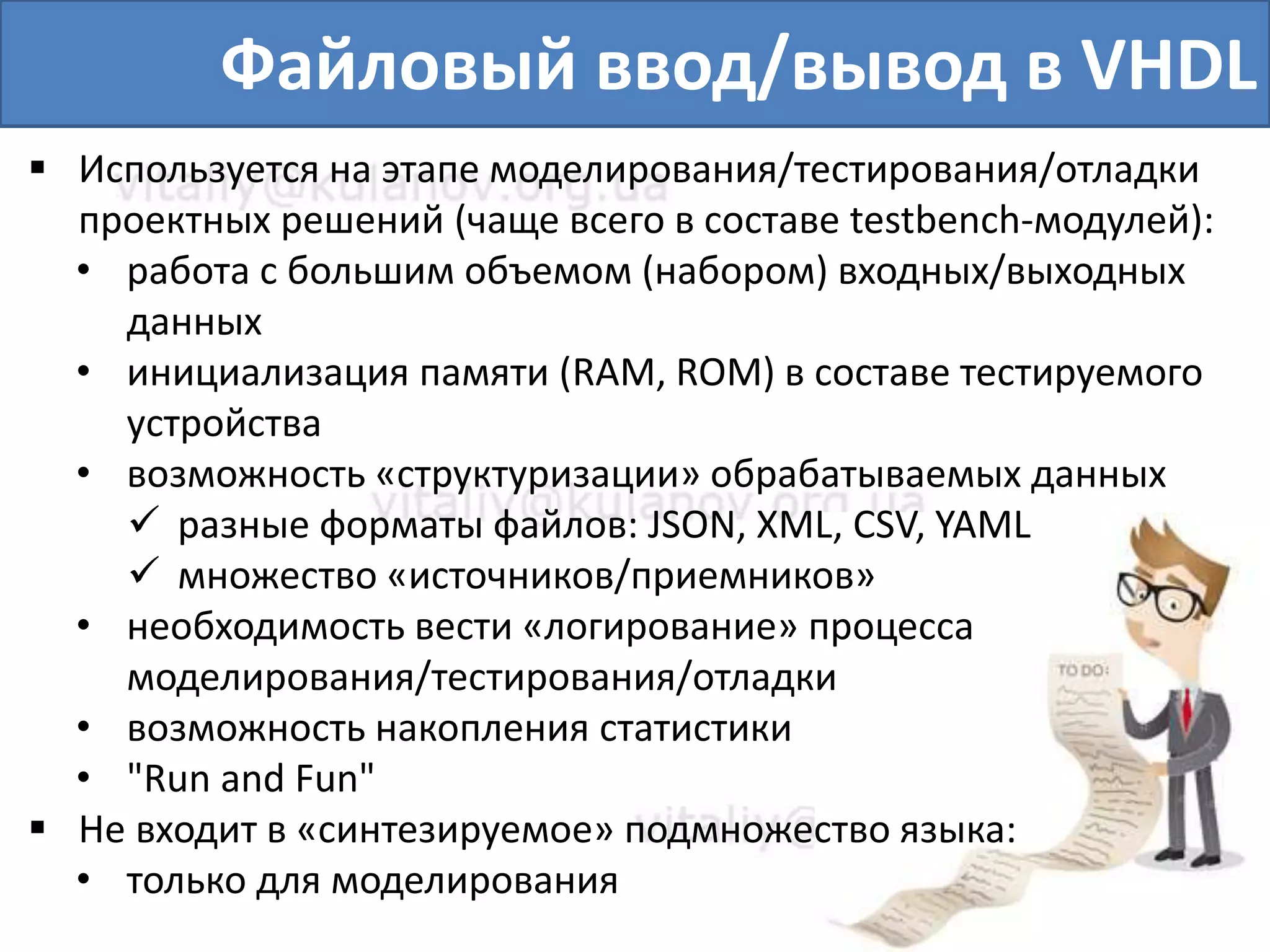

2. Файловый ввод/вывод в VHDL
 Используется на этапе моделирования/тестирования/отладки
проектных решений (чаще всего в составе testbench-модулей):
• работа с большим объемом (набором) входных/выходных
данных
• инициализация памяти (RAM, ROM) в составе тестируемого
устройства
• возможность «структуризации» обрабатываемых данных
 разные форматы файлов: JSON, XML, CSV, YAML
 множество «источников/приемников»
• необходимость вести «логирование» процесса
моделирования/тестирования/отладки
• возможность накопления статистики
• "Run and Fun"
 Не входит в «синтезируемое» подмножество языка:
• только для моделирования

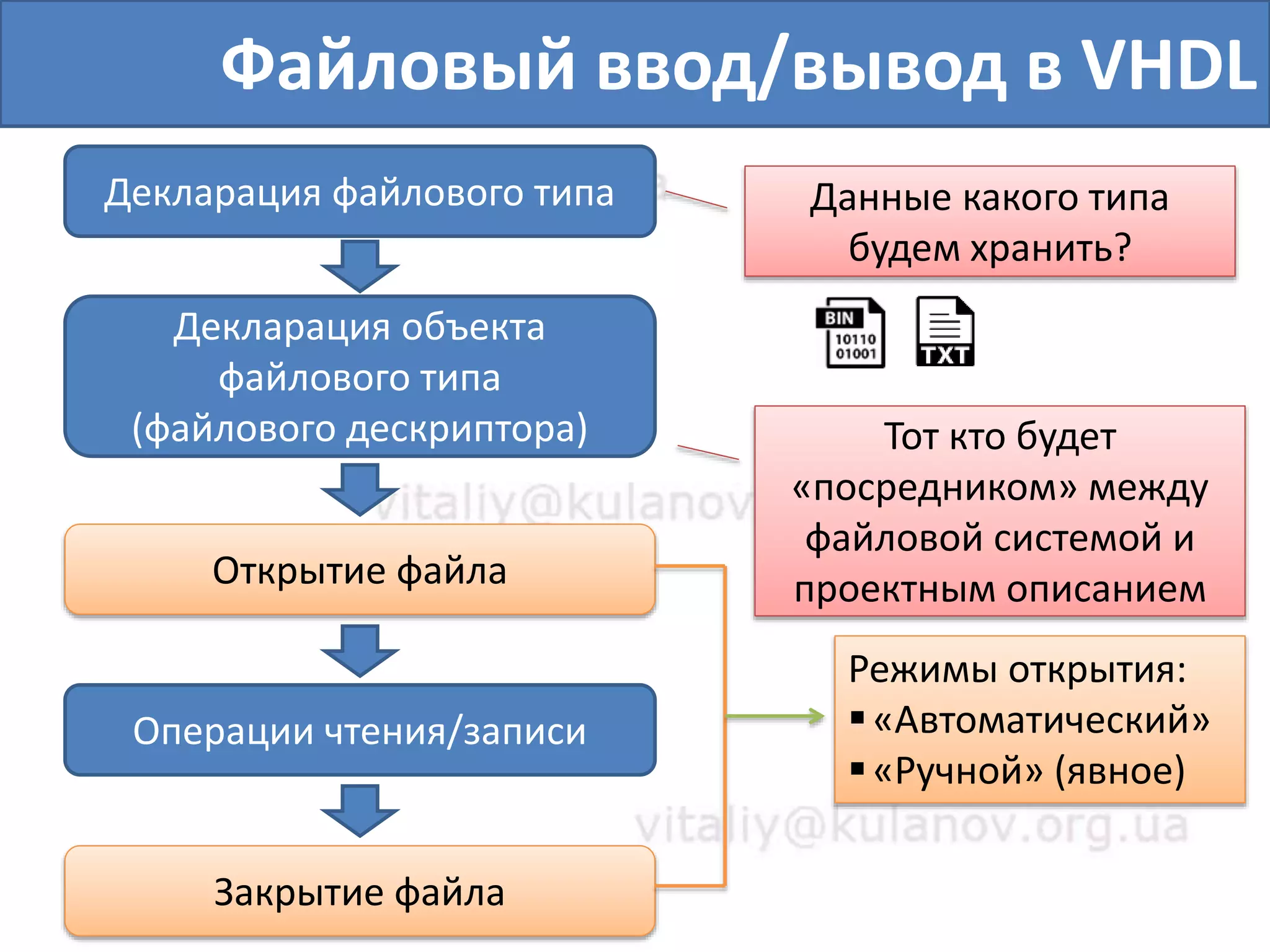

3. Файловый ввод/вывод в VHDL
Декларация файлового типа
Декларация объекта
файлового типа
(файлового дескриптора)
Операции чтения/записи
Закрытие файла
Данные какого типа
будем хранить?
Тот кто будет
«посредником» между
файловой системой и
проектным описаниемОткрытие файла
Режимы открытия:
«Автоматический»
«Ручной» (явное)

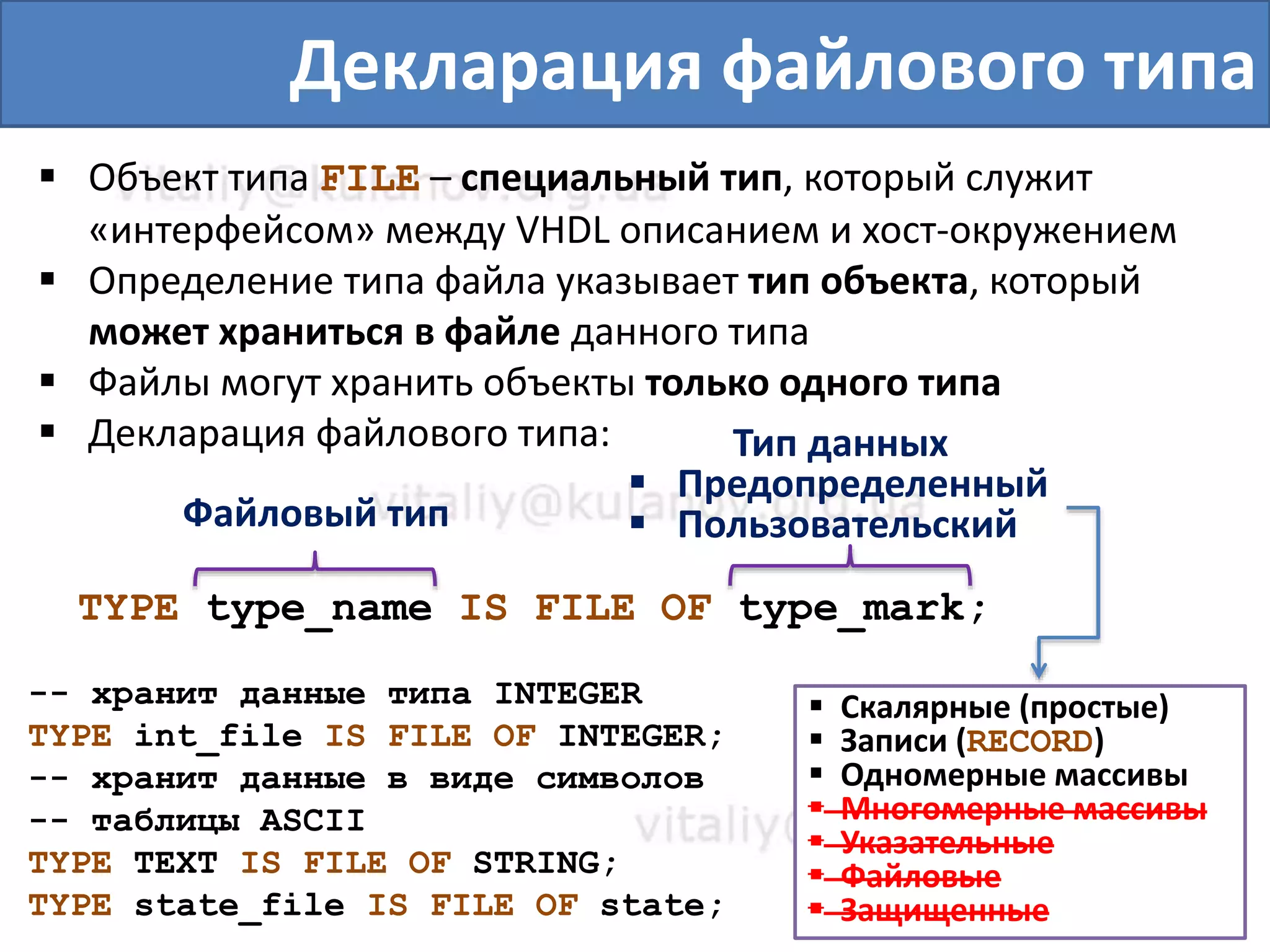

4. Декларация файлового типа
 Объект типа FILE – специальный тип, который служит
«интерфейсом» между VHDL описанием и хост-окружением
 Определение типа файла указывает тип объекта, который
может храниться в файле данного типа
 Файлы могут хранить объекты только одного типа
 Декларация файлового типа:
TYPE type_name IS FILE OF type_mark;
Файловый тип
Тип данных
 Предопределенный
 Пользовательский
 Скалярные (простые)
 Записи (RECORD)
 Одномерные массивы
 Многомерные массивы
 Указательные
 Файловые
 Защищенные
-- хранит данные типа INTEGER
TYPE int_file IS FILE OF INTEGER;
-- хранит данные в виде символов
-- таблицы ASCII
TYPE TEXT IS FILE OF STRING;
TYPE state_file IS FILE OF state;

5. FILE file_id: type_name
[[OPEN open_mode] IS file_logical_name];

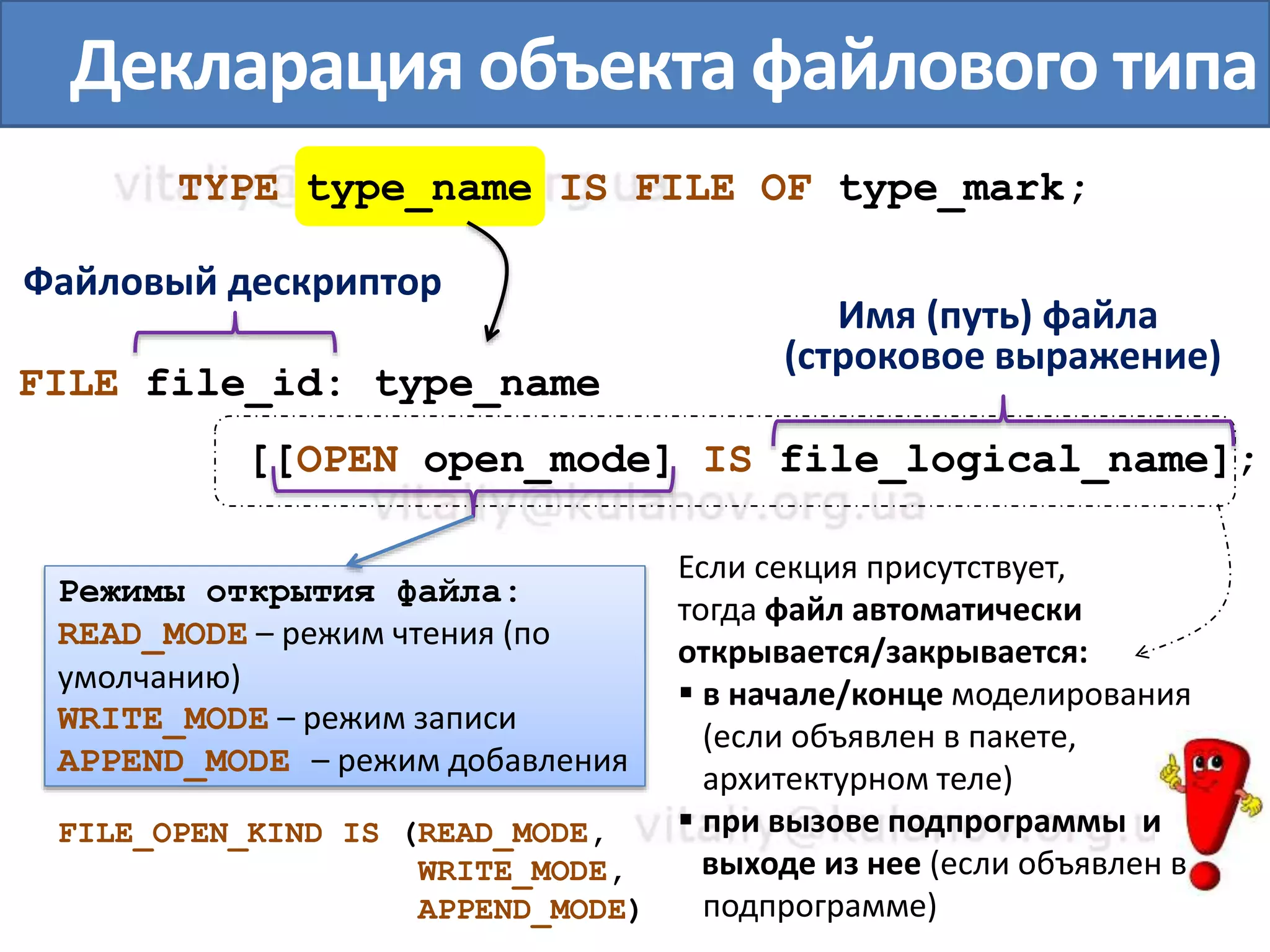

Декларация объекта файлового типа
TYPE type_name IS FILE OF type_mark;
Режимы открытия файла:
READ_MODE – режим чтения (по
умолчанию)
WRITE_MODE – режим записи
APPEND_MODE – режим добавления
Файловый дескриптор
FILE_OPEN_KIND IS (READ_MODE,
WRITE_MODE,
APPEND_MODE)
Имя (путь) файла
(строковое выражение)
Если секция присутствует,
тогда файл автоматически
открывается/закрывается:
 в начале/конце моделирования
(если объявлен в пакете,
архитектурном теле)
 при вызове подпрограммы и
выходе из нее (если объявлен в
подпрограмме)

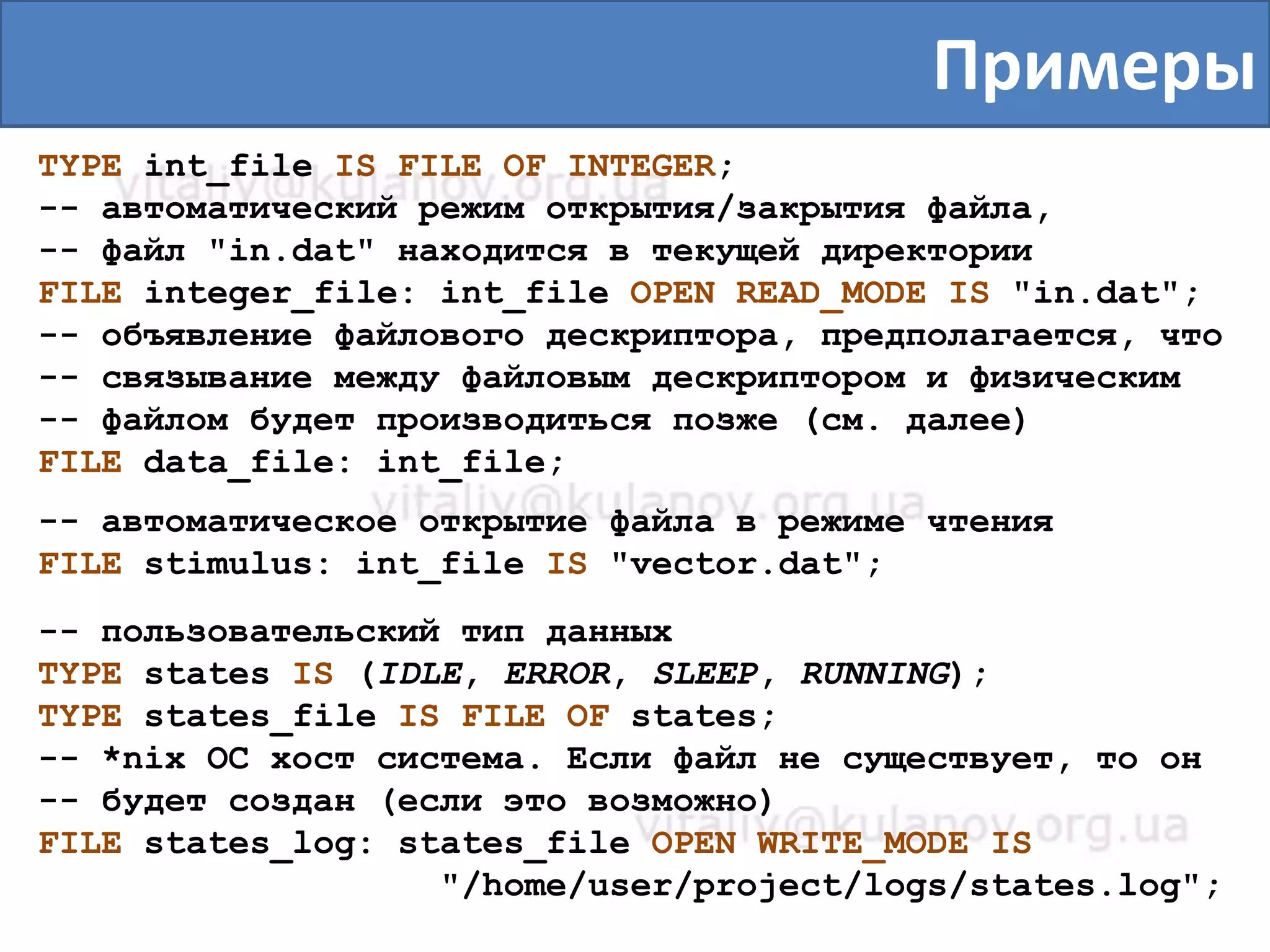

6. Примеры
TYPE int_file IS FILE OF INTEGER;
-- автоматический режим открытия/закрытия файла,
-- файл "in.dat" находится в текущей директории
FILE integer_file: int_file OPEN READ_MODE IS "in.dat";
-- объявление файлового дескриптора, предполагается, что
-- связывание между файловым дескриптором и физическим
-- файлом будет производиться позже (см. далее)
FILE data_file: int_file;
-- автоматическое открытие файла в режиме чтения
FILE stimulus: int_file IS "vector.dat";
-- пользовательский тип данных
TYPE states IS (IDLE, ERROR, SLEEP, RUNNING);
TYPE states_file IS FILE OF states;
-- *nix ОС хост система. Если файл не существует, то он
-- будет создан (если это возможно)
FILE states_log: states_file OPEN WRITE_MODE IS
"/home/user/project/logs/states.log";

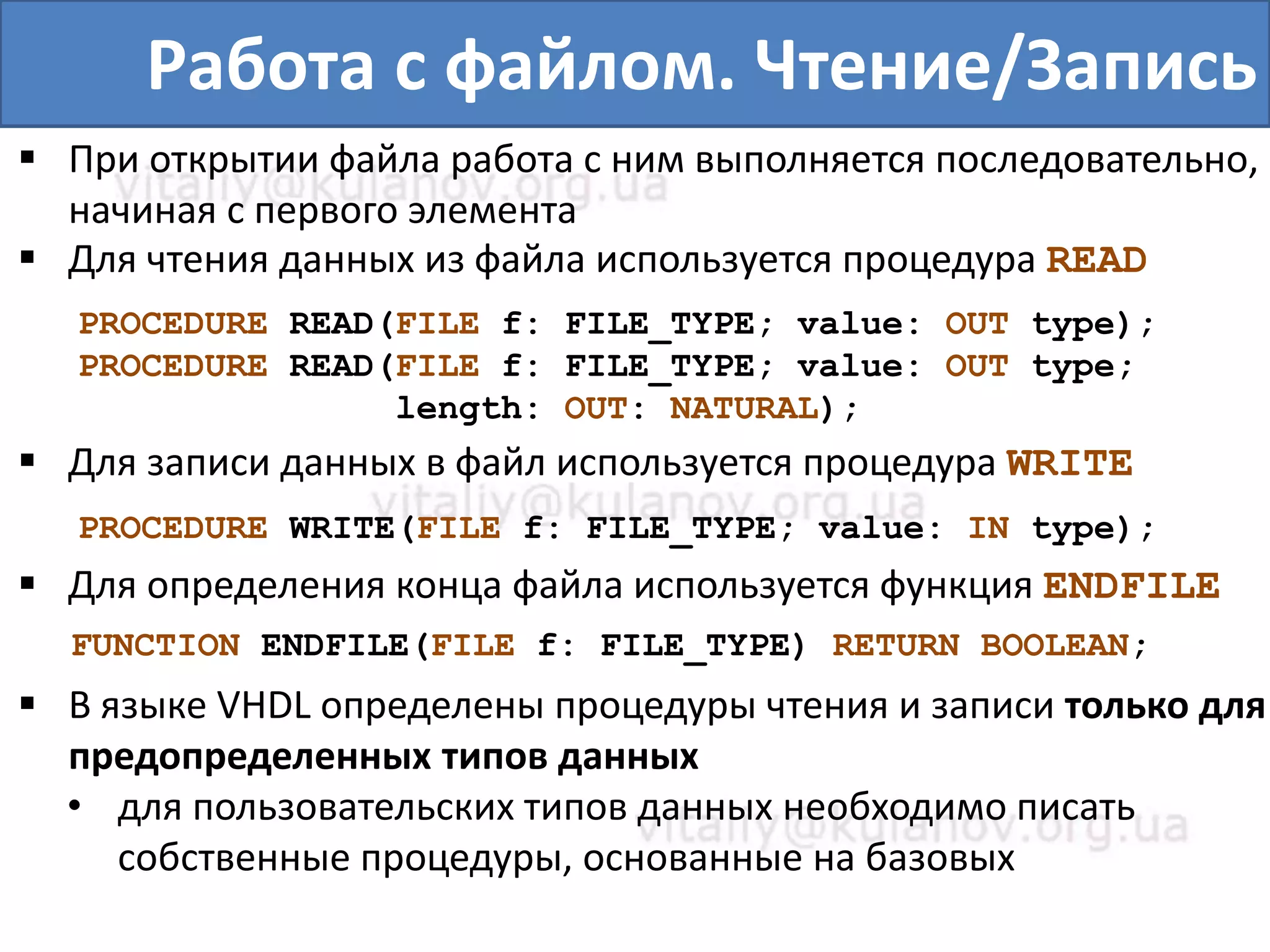

7. Работа с файлом. Чтение/Запись
 При открытии файла работа с ним выполняется последовательно,
начиная с первого элемента
 Для чтения данных из файла используется процедура READ
 Для записи данных в файл используется процедура WRITE
 Для определения конца файла используется функция ENDFILE
 В языке VHDL определены процедуры чтения и записи только для
предопределенных типов данных
• для пользовательских типов данных необходимо писать
собственные процедуры, основанные на базовых
PROCEDURE READ(FILE f: FILE_TYPE; value: OUT type);
PROCEDURE READ(FILE f: FILE_TYPE; value: OUT type;
length: OUT: NATURAL);
PROCEDURE WRITE(FILE f: FILE_TYPE; value: IN type);
FUNCTION ENDFILE(FILE f: FILE_TYPE) RETURN BOOLEAN;

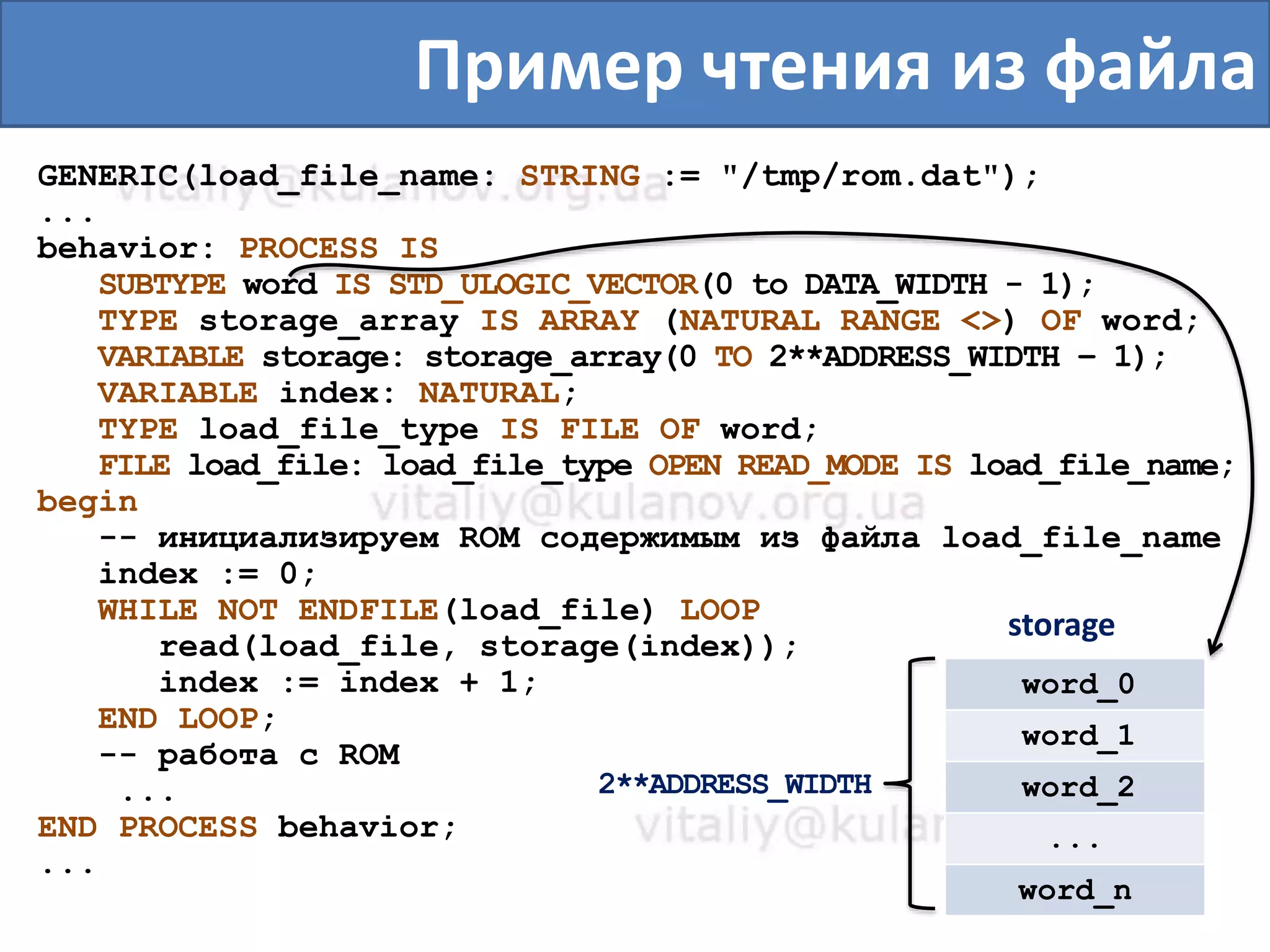

8. Пример чтения из файла
GENERIC(load_file_name: STRING := "/tmp/rom.dat");
...
behavior: PROCESS IS
SUBTYPE word IS STD_ULOGIC_VECTOR(0 to DATA_WIDTH - 1);
TYPE storage_array IS ARRAY (NATURAL RANGE <>) OF word;
VARIABLE storage: storage_array(0 TO 2**ADDRESS_WIDTH – 1);
VARIABLE index: NATURAL;
TYPE load_file_type IS FILE OF word;
FILE load_file: load_file_type OPEN READ_MODE IS load_file_name;
begin
-- инициализируем ROM содержимым из файла load_file_name
index := 0;
WHILE NOT ENDFILE(load_file) LOOP
read(load_file, storage(index));
index := index + 1;
END LOOP;
-- работа с ROM
...
END PROCESS behavior;
...
word_0
word_1
word_2
...
word_n
storage
2**ADDRESS_WIDTH

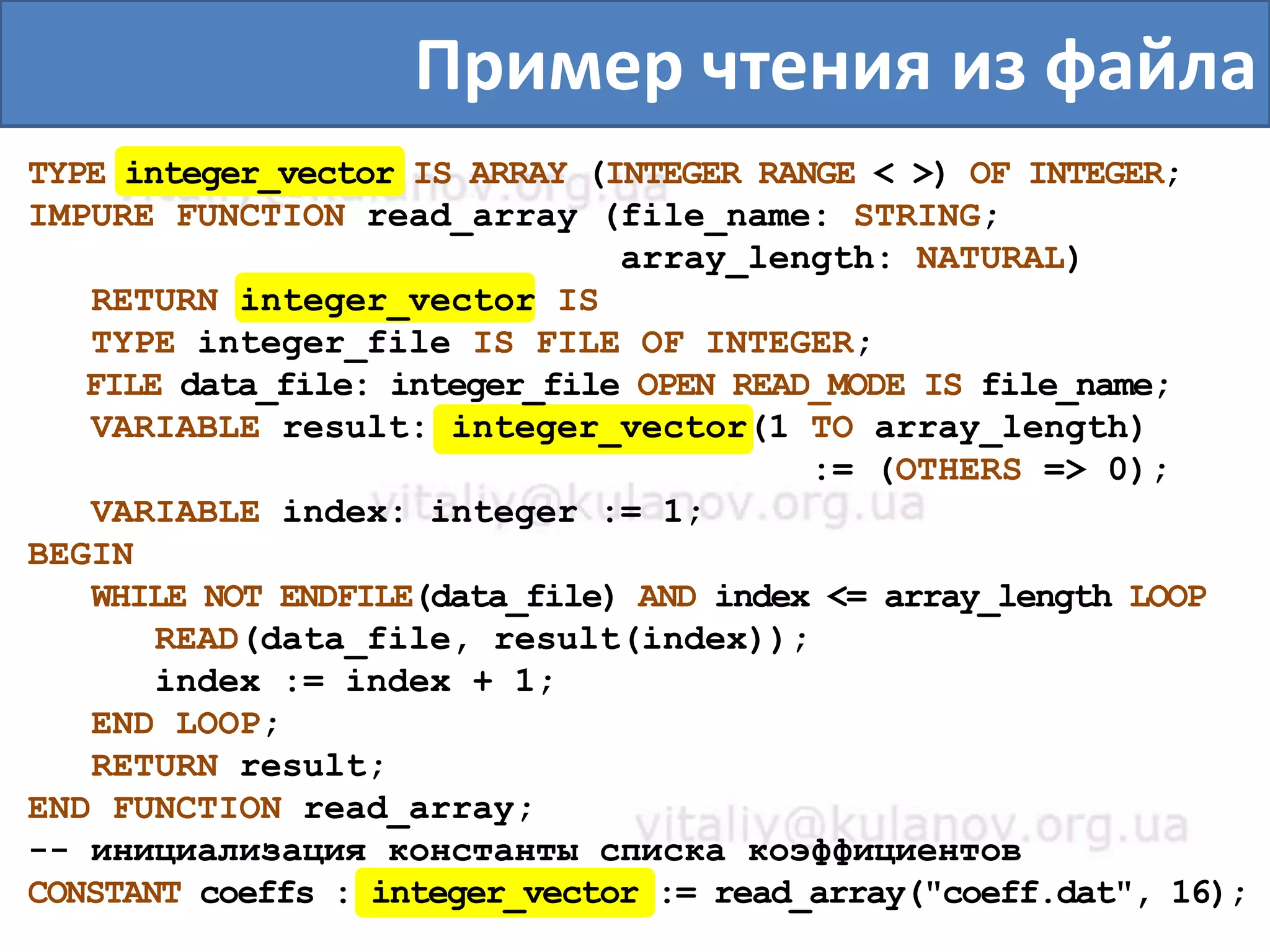

9. Пример чтения из файла
TYPE integer_vector IS ARRAY (INTEGER RANGE < >) OF INTEGER;
IMPURE FUNCTION read_array (file_name: STRING;
array_length: NATURAL)
RETURN integer_vector IS
TYPE integer_file IS FILE OF INTEGER;
FILE data_file: integer_file OPEN READ_MODE IS file_name;
VARIABLE result: integer_vector(1 TO array_length)
:= (OTHERS => 0);
VARIABLE index: integer := 1;
BEGIN
WHILE NOT ENDFILE(data_file) AND index <= array_length LOOP
READ(data_file, result(index));
index := index + 1;
END LOOP;
RETURN result;
END FUNCTION read_array;
-- инициализация константы списка коэффициентов
CONSTANT coeffs : integer_vector := read_array("coeff.dat", 16);

10. PROCESS IS
CONSTANT MAX_COUNT: NATURAL := 5;
VARIABLE count: INTEGER := 1000;
TYPE int_file IS FILE OF INTEGER;
FILE data: int_file OPEN WRITE_MODE IS "file_demo.dat";
BEGIN
FOR i IN 1 TO MAX_COUNT LOOP
IF i >= MAX_COUNT THEN
EXIT;
END IF;
WRITE(data, count);
count := count + 1;
END LOOP;
WAIT;
END PROCESS;

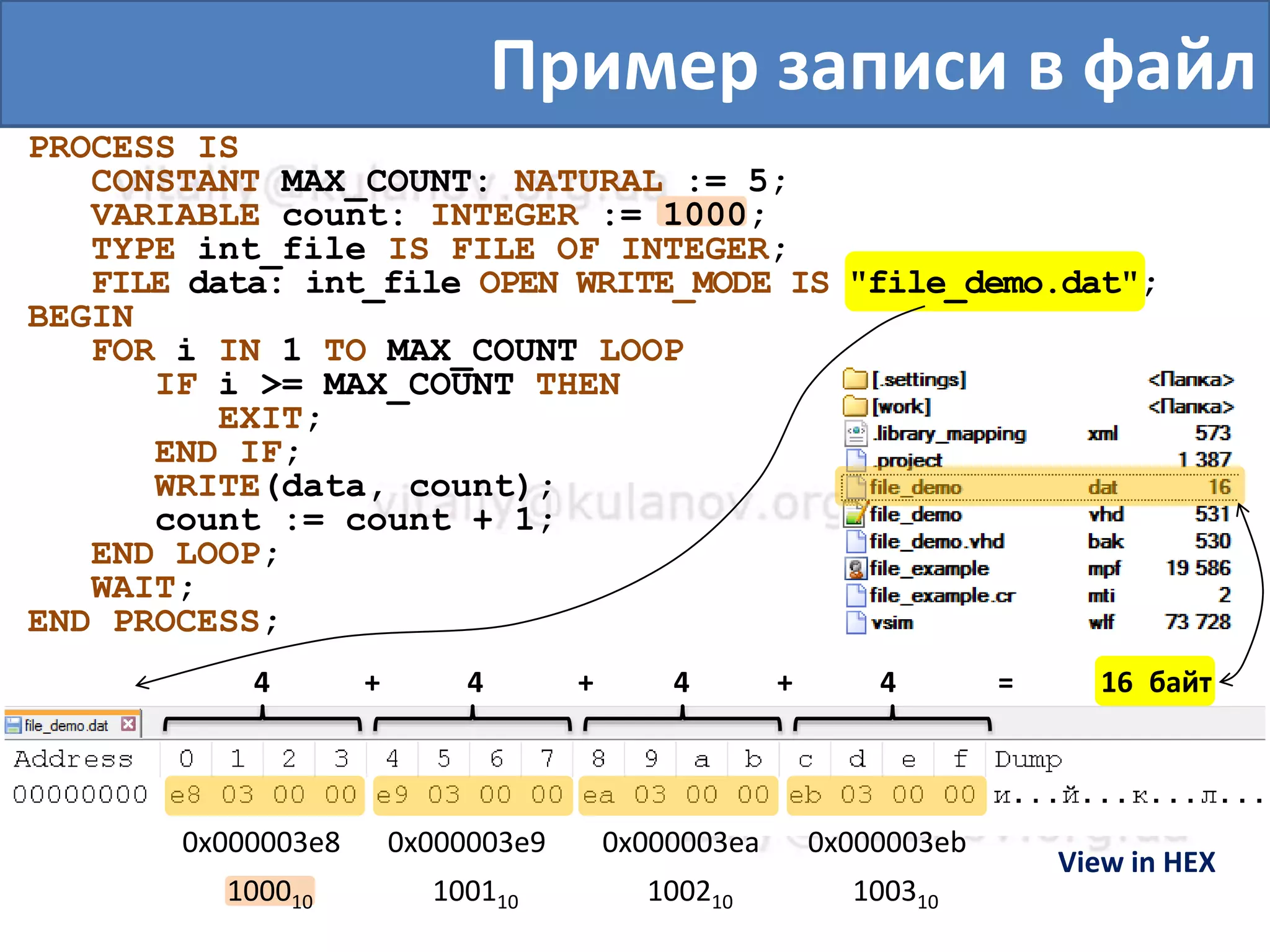

Пример записи в файл
View in HEX
100010
0x000003e8
4 + 4 + 4 + 4 = 16 байт
100110
0x000003e9
100210
0x000003ea
100310
0x000003eb

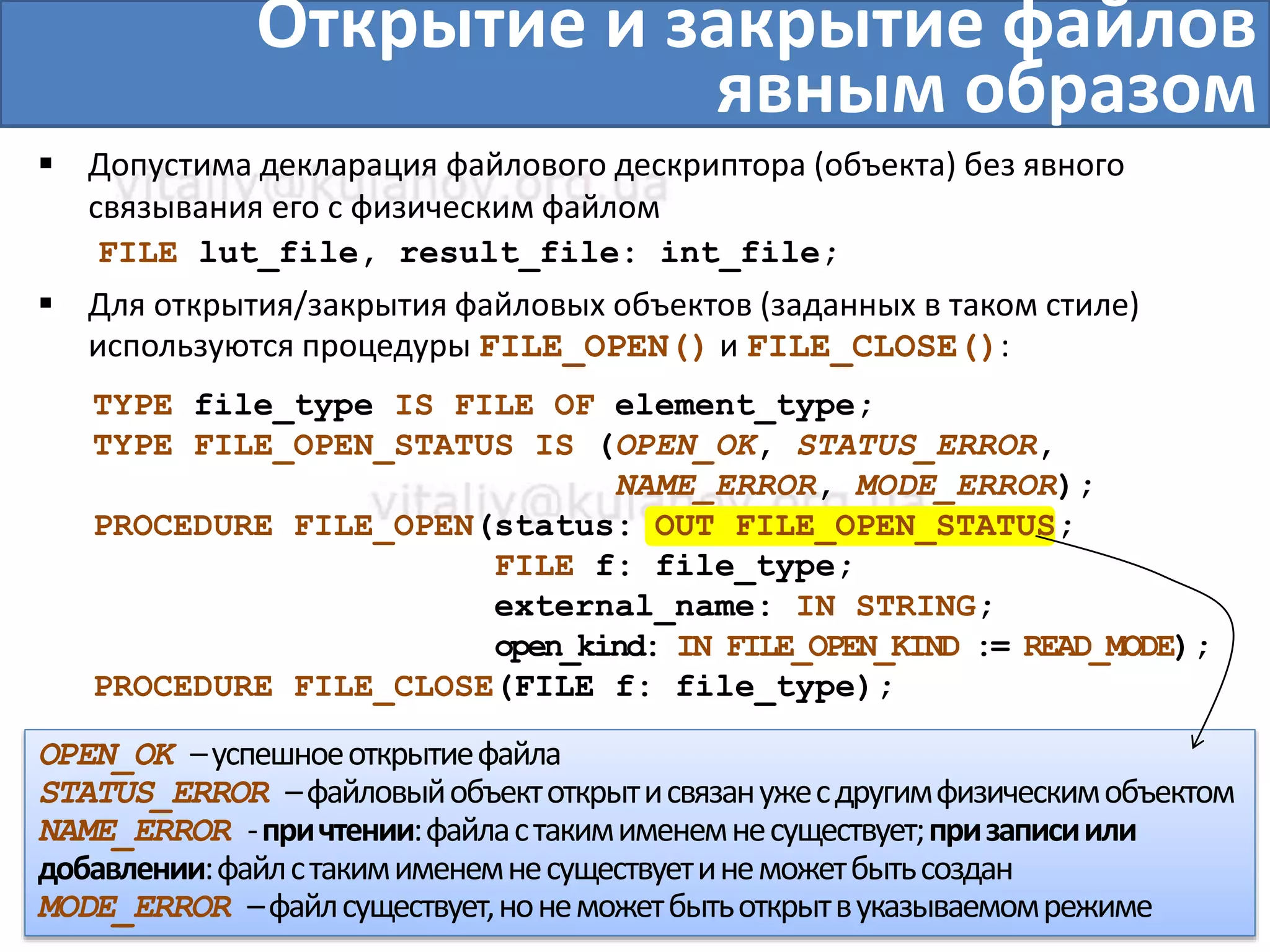

11. Открытие и закрытие файлов
явным образом
 Допустима декларация файлового дескриптора (объекта) без явного
связывания его с физическим файлом
FILE lut_file, result_file: int_file;
 Для открытия/закрытия файловых объектов (заданных в таком стиле)
используются процедуры FILE_OPEN() и FILE_CLOSE():
TYPE file_type IS FILE OF element_type;
TYPE FILE_OPEN_STATUS IS (OPEN_OK, STATUS_ERROR,
NAME_ERROR, MODE_ERROR);
PROCEDURE FILE_OPEN(status: OUT FILE_OPEN_STATUS;
FILE f: file_type;
external_name: IN STRING;
open_kind: IN FILE_OPEN_KIND := READ_MODE);
PROCEDURE FILE_CLOSE(FILE f: file_type);
OPEN_OK –успешноеоткрытиефайла
STATUS_ERROR –файловыйобъектоткрытисвязанужесдругимфизическимобъектом
NAME_ERROR -причтении:файластакимименемнесуществует;призаписиили
добавлении:файлстакимименемнесуществуетинеможетбытьсоздан
MODE_ERROR –файлсуществует,нонеможетбытьоткрытвуказываемомрежиме

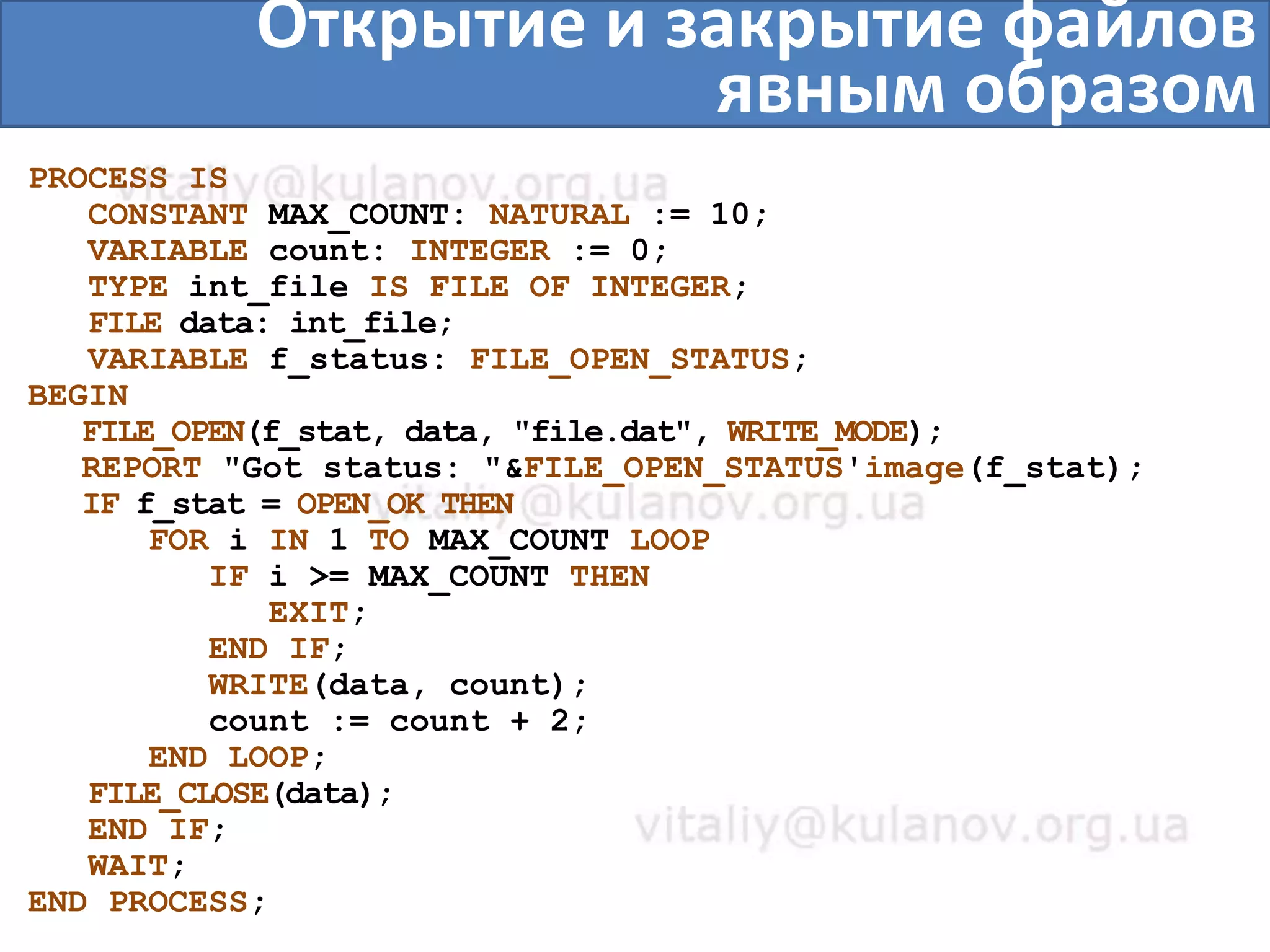

12. Открытие и закрытие файлов
явным образом
PROCESS IS
CONSTANT MAX_COUNT: NATURAL := 10;
VARIABLE count: INTEGER := 0;
TYPE int_file IS FILE OF INTEGER;
FILE data: int_file;
VARIABLE f_status: FILE_OPEN_STATUS;
BEGIN
FILE_OPEN(f_stat, data, "file.dat", WRITE_MODE);
REPORT "Got status: "&FILE_OPEN_STATUS'image(f_stat);
IF f_stat = OPEN_OK THEN
FOR i IN 1 TO MAX_COUNT LOOP
IF i >= MAX_COUNT THEN
EXIT;
END IF;
WRITE(data, count);
count := count + 2;
END LOOP;
FILE_CLOSE(data);
END IF;
WAIT;
END PROCESS;

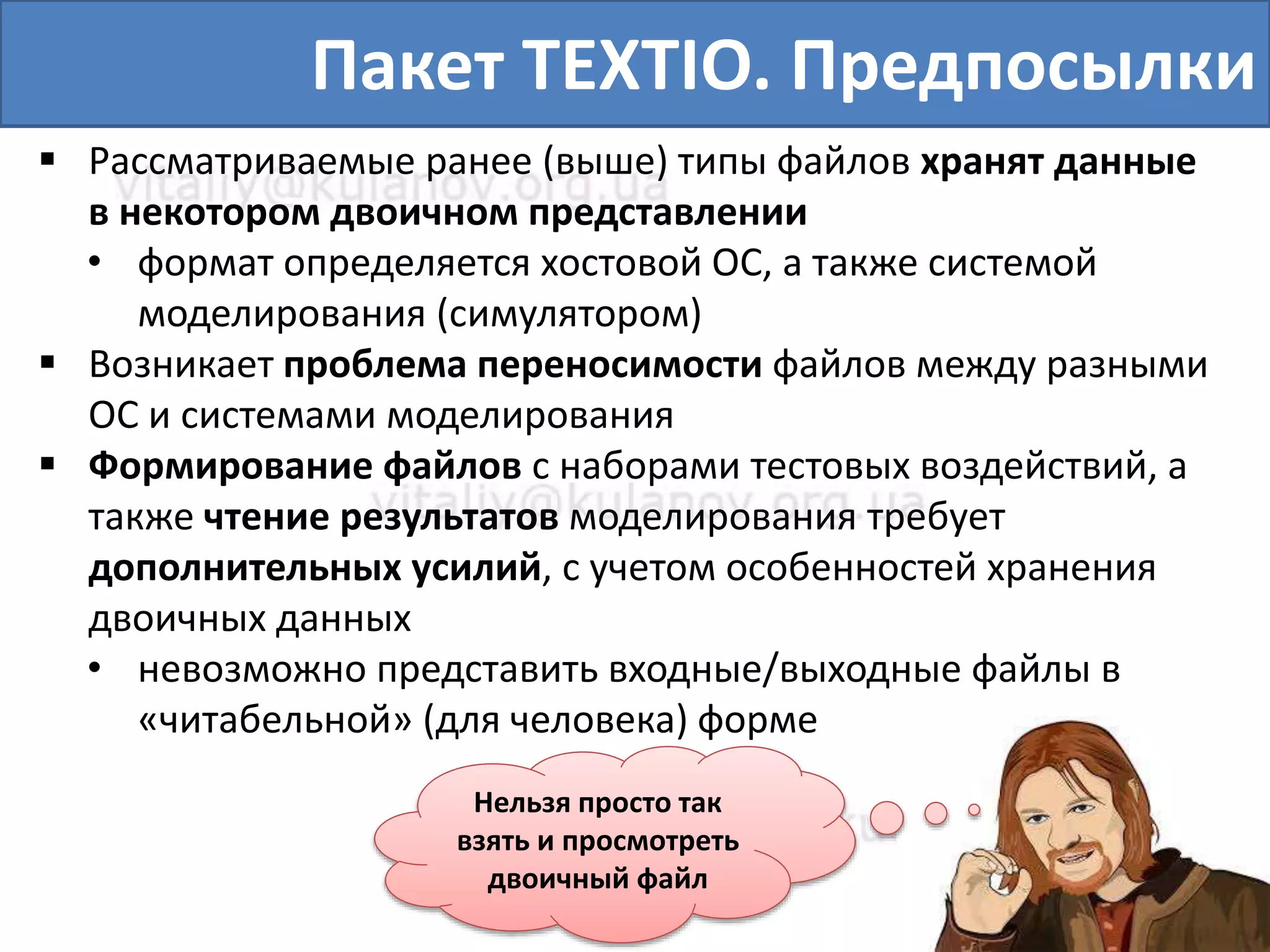

13. Пакет TEXTIO. Предпосылки
 Рассматриваемые ранее (выше) типы файлов хранят данные
в некотором двоичном представлении
• формат определяется хостовой ОС, а также системой
моделирования (симулятором)
 Возникает проблема переносимости файлов между разными
ОС и системами моделирования
 Формирование файлов с наборами тестовых воздействий, а
также чтение результатов моделирования требует
дополнительных усилий, с учетом особенностей хранения
двоичных данных
• невозможно представить входные/выходные файлы в
«читабельной» (для человека) форме
Нельзя просто так
взять и просмотреть
двоичный файл

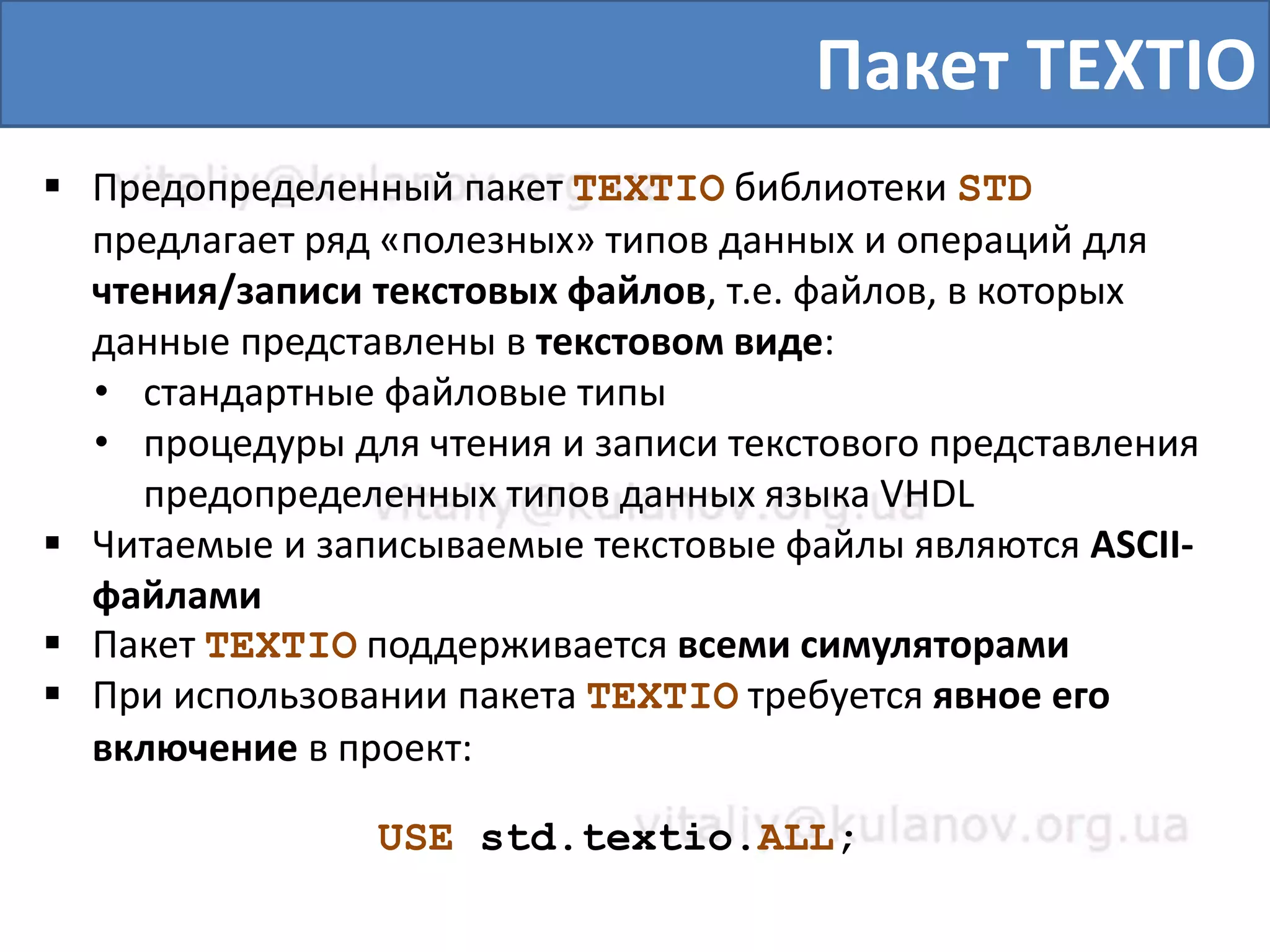

14. Пакет TEXTIO
 Предопределенный пакет TEXTIO библиотеки STD
предлагает ряд «полезных» типов данных и операций для
чтения/записи текстовых файлов, т.е. файлов, в которых
данные представлены в текстовом виде:
• стандартные файловые типы
• процедуры для чтения и записи текстового представления
предопределенных типов данных языка VHDL
 Читаемые и записываемые текстовые файлы являются ASCII-
файлами
 Пакет TEXTIO поддерживается всеми симуляторами
 При использовании пакета TEXTIO требуется явное его
включение в проект:
USE std.textio.ALL;

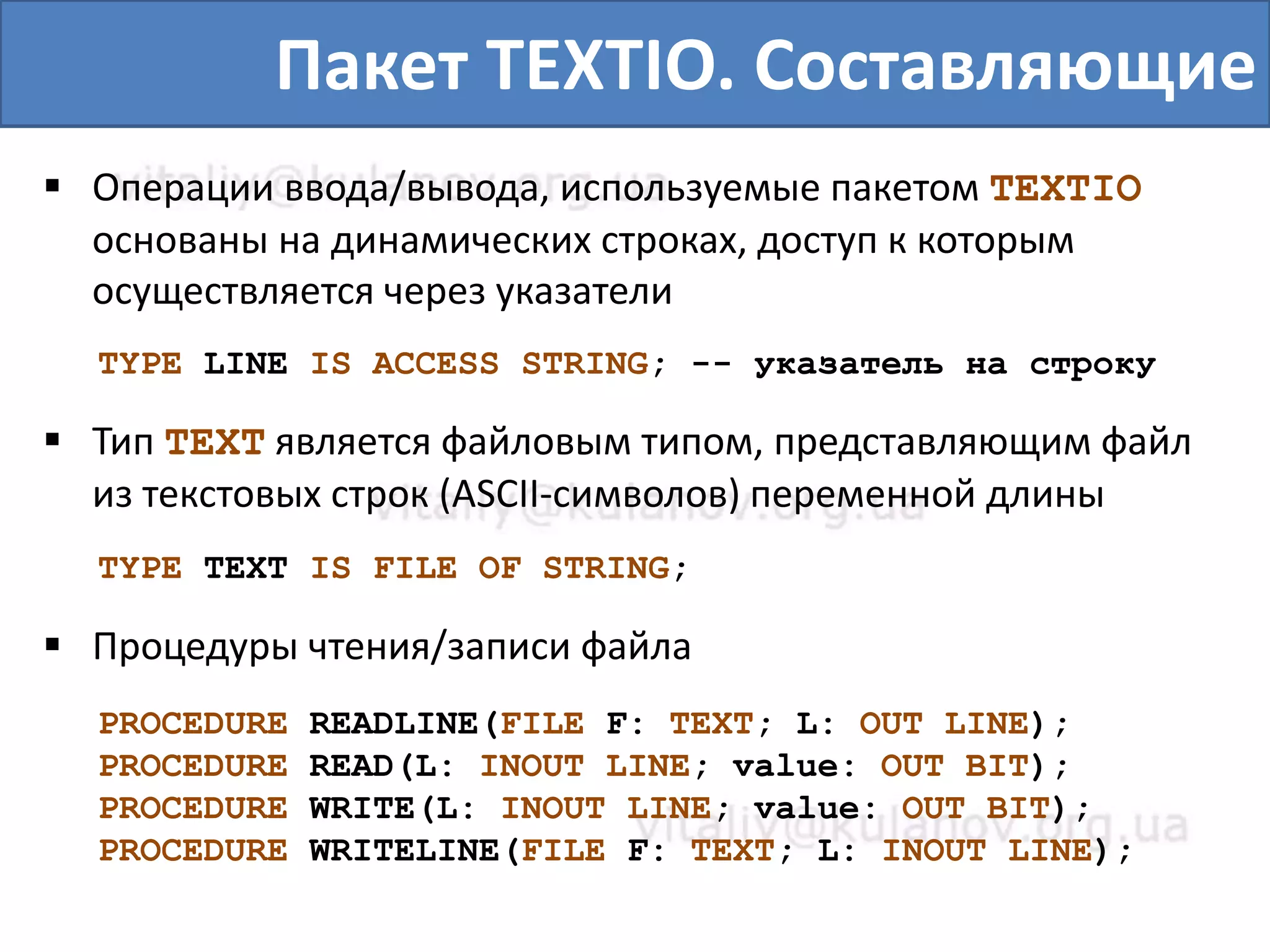

15. Пакет TEXTIO. Составляющие
 Операции ввода/вывода, используемые пакетом TEXTIO
основаны на динамических строках, доступ к которым
осуществляется через указатели
 Тип TEXT является файловым типом, представляющим файл
из текстовых строк (ASCII-символов) переменной длины
 Процедуры чтения/записи файла
TYPE LINE IS ACCESS STRING; -- указатель на строку
TYPE TEXT IS FILE OF STRING;
PROCEDURE READLINE(FILE F: TEXT; L: OUT LINE);
PROCEDURE READ(L: INOUT LINE; value: OUT BIT);
PROCEDURE WRITE(L: INOUT LINE; value: OUT BIT);
PROCEDURE WRITELINE(FILE F: TEXT; L: INOUT LINE);

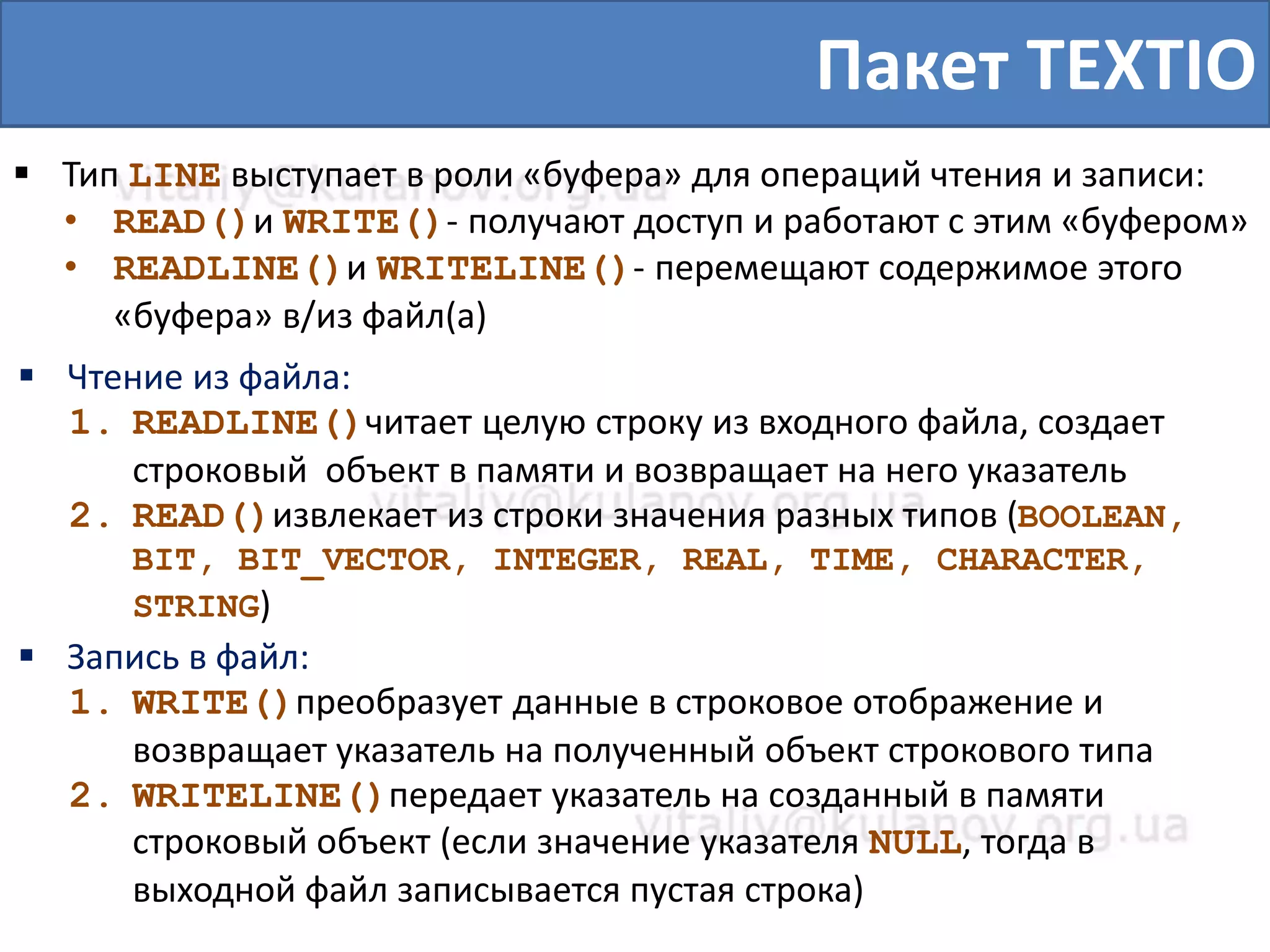

16. Пакет TEXTIO
 Тип LINE выступает в роли «буфера» для операций чтения и записи:
• READ()и WRITE()- получают доступ и работают с этим «буфером»
• READLINE()и WRITELINE()- перемещают содержимое этого
«буфера» в/из файл(а)
 Чтение из файла:
1. READLINE()читает целую строку из входного файла, создает
строковый объект в памяти и возвращает на него указатель
2. READ()извлекает из строки значения разных типов (BOOLEAN,
BIT, BIT_VECTOR, INTEGER, REAL, TIME, CHARACTER,
STRING)
 Запись в файл:
1. WRITE()преобразует данные в строковое отображение и
возвращает указатель на полученный объект строкового типа
2. WRITELINE()передает указатель на созданный в памяти
строковый объект (если значение указателя NULL, тогда в
выходной файл записывается пустая строка)

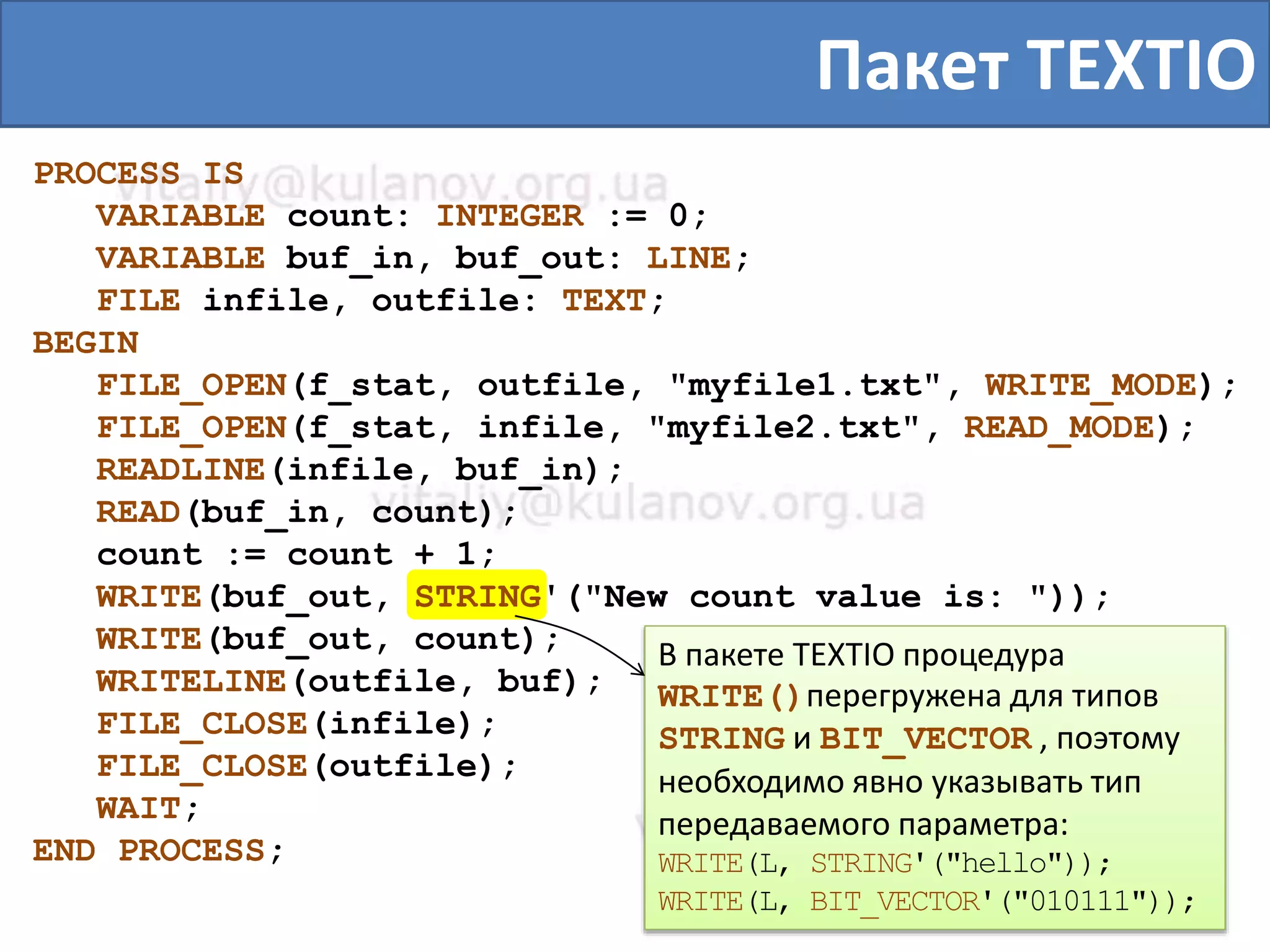

17. В пакете TEXTIO процедура
WRITE()перегружена для типов
STRING и BIT_VECTOR , поэтому
необходимо явно указывать тип
передаваемого параметра:
WRITE(L, STRING'("hello"));
WRITE(L, BIT_VECTOR'("010111"));
Пакет TEXTIO
PROCESS IS
VARIABLE count: INTEGER := 0;
VARIABLE buf_in, buf_out: LINE;
FILE infile, outfile: TEXT;
BEGIN
FILE_OPEN(f_stat, outfile, "myfile1.txt", WRITE_MODE);
FILE_OPEN(f_stat, infile, "myfile2.txt", READ_MODE);
READLINE(infile, buf_in);
READ(buf_in, count);
count := count + 1;
WRITE(buf_out, STRING'("New count value is: "));
WRITE(buf_out, count);
WRITELINE(outfile, buf);
FILE_CLOSE(infile);
FILE_CLOSE(outfile);
WAIT;
END PROCESS;

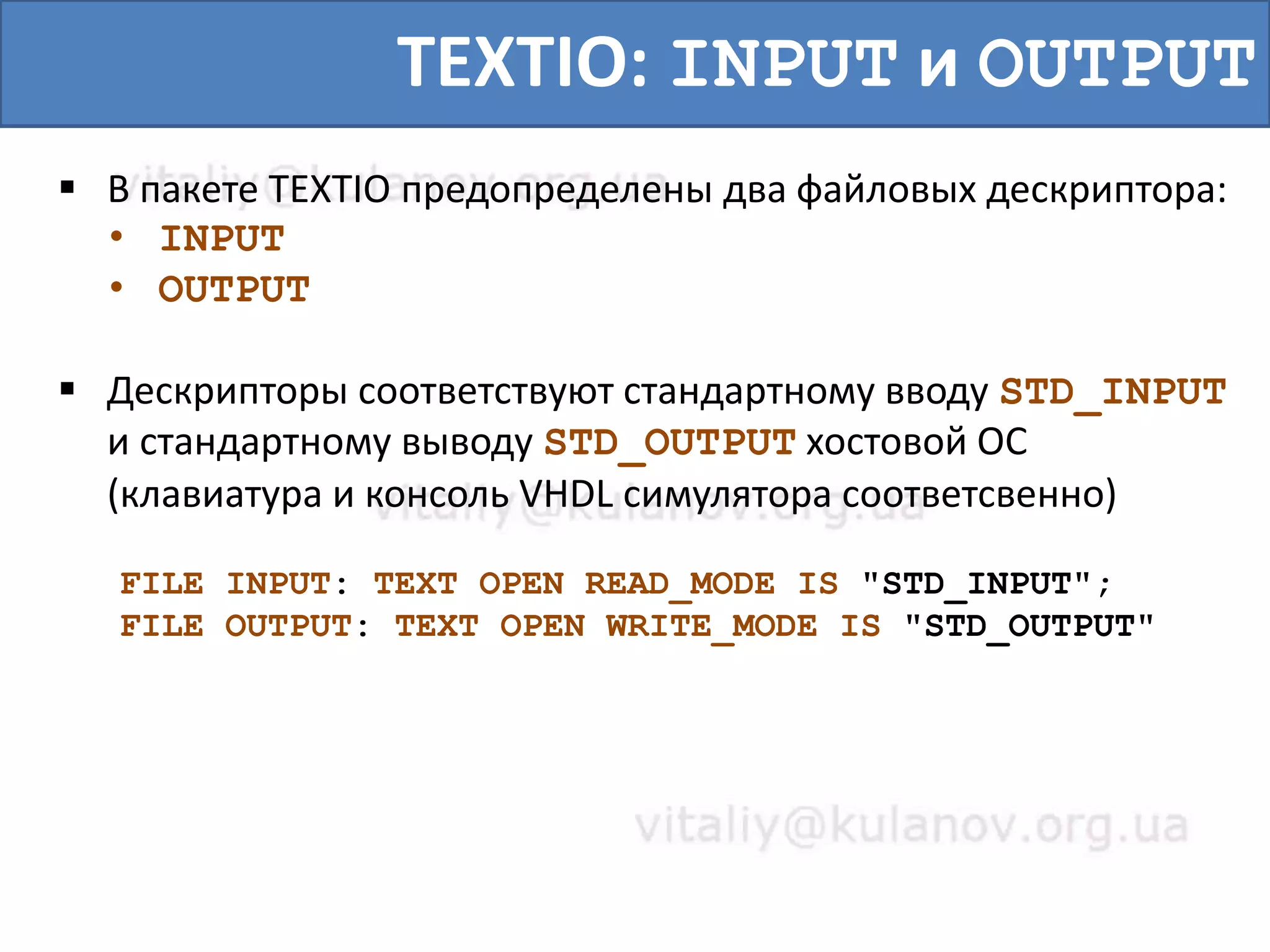

18. TEXTIO: INPUT и OUTPUT
 В пакете TEXTIO предопределены два файловых дескриптора:
• INPUT
• OUTPUT
 Дескрипторы соответствуют стандартному вводу STD_INPUT
и стандартному выводу STD_OUTPUT хостовой ОС
(клавиатура и консоль VHDL симулятора соответсвенно)
FILE INPUT: TEXT OPEN READ_MODE IS "STD_INPUT";
FILE OUTPUT: TEXT OPEN WRITE_MODE IS "STD_OUTPUT"

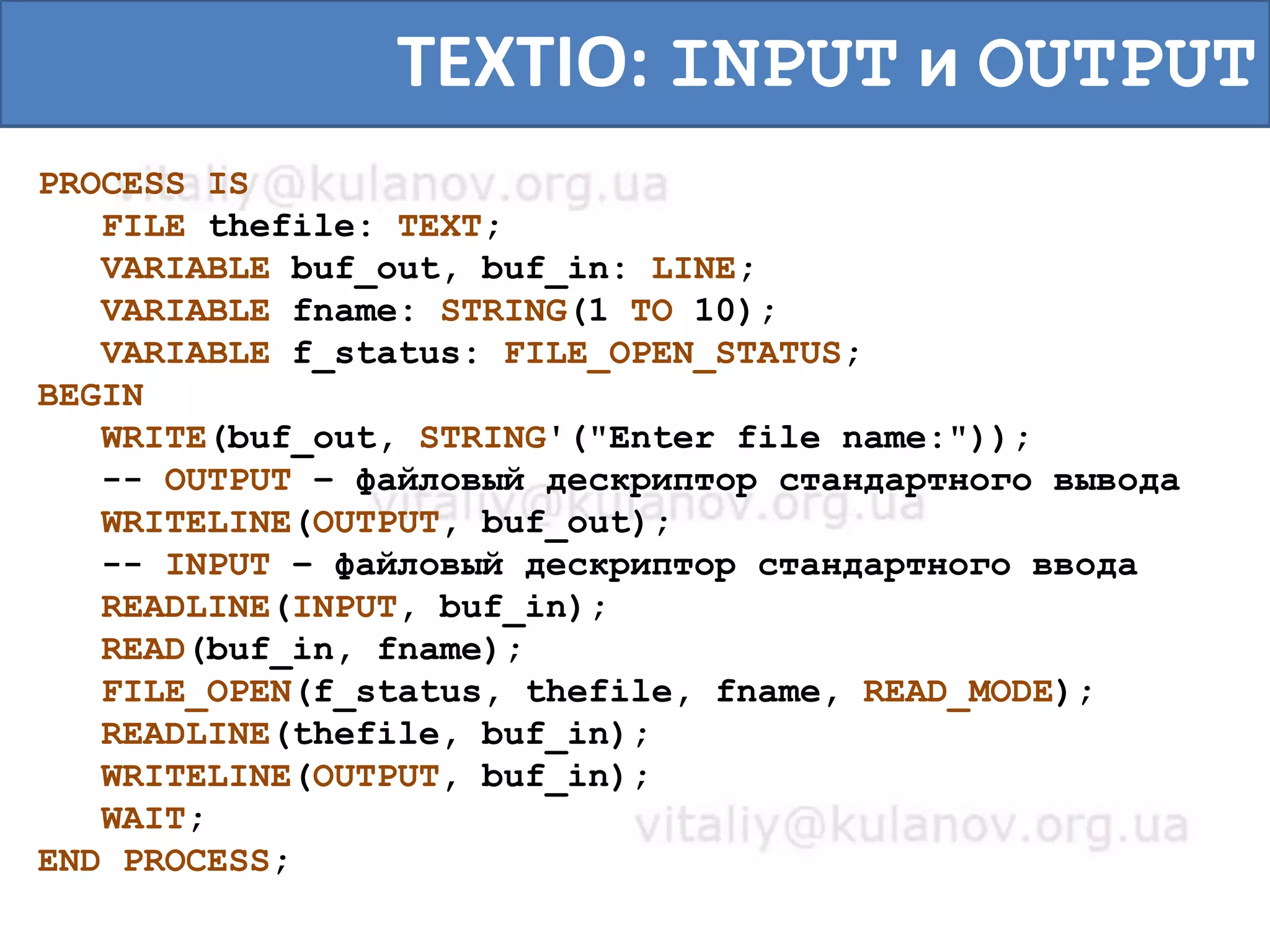

19. TEXTIO: INPUT и OUTPUT
PROCESS IS
FILE thefile: TEXT;
VARIABLE buf_out, buf_in: LINE;
VARIABLE fname: STRING(1 TO 10);
VARIABLE f_status: FILE_OPEN_STATUS;
BEGIN
WRITE(buf_out, STRING'("Enter file name:"));
-- OUTPUT – файловый дескриптор стандартного вывода
WRITELINE(OUTPUT, buf_out);
-- INPUT – файловый дескриптор стандартного ввода
READLINE(INPUT, buf_in);
READ(buf_in, fname);
FILE_OPEN(f_status, thefile, fname, READ_MODE);
READLINE(thefile, buf_in);
WRITELINE(OUTPUT, buf_in);
WAIT;
END PROCESS;
