VHDL data types, user-defined types, subtypes

Куланов В.А.
[v.kulanov@csn.khai.edu]
Типы данных в языке
описания аппаратуры
VHDL
«Технологии проектирования
компьютерных систем»

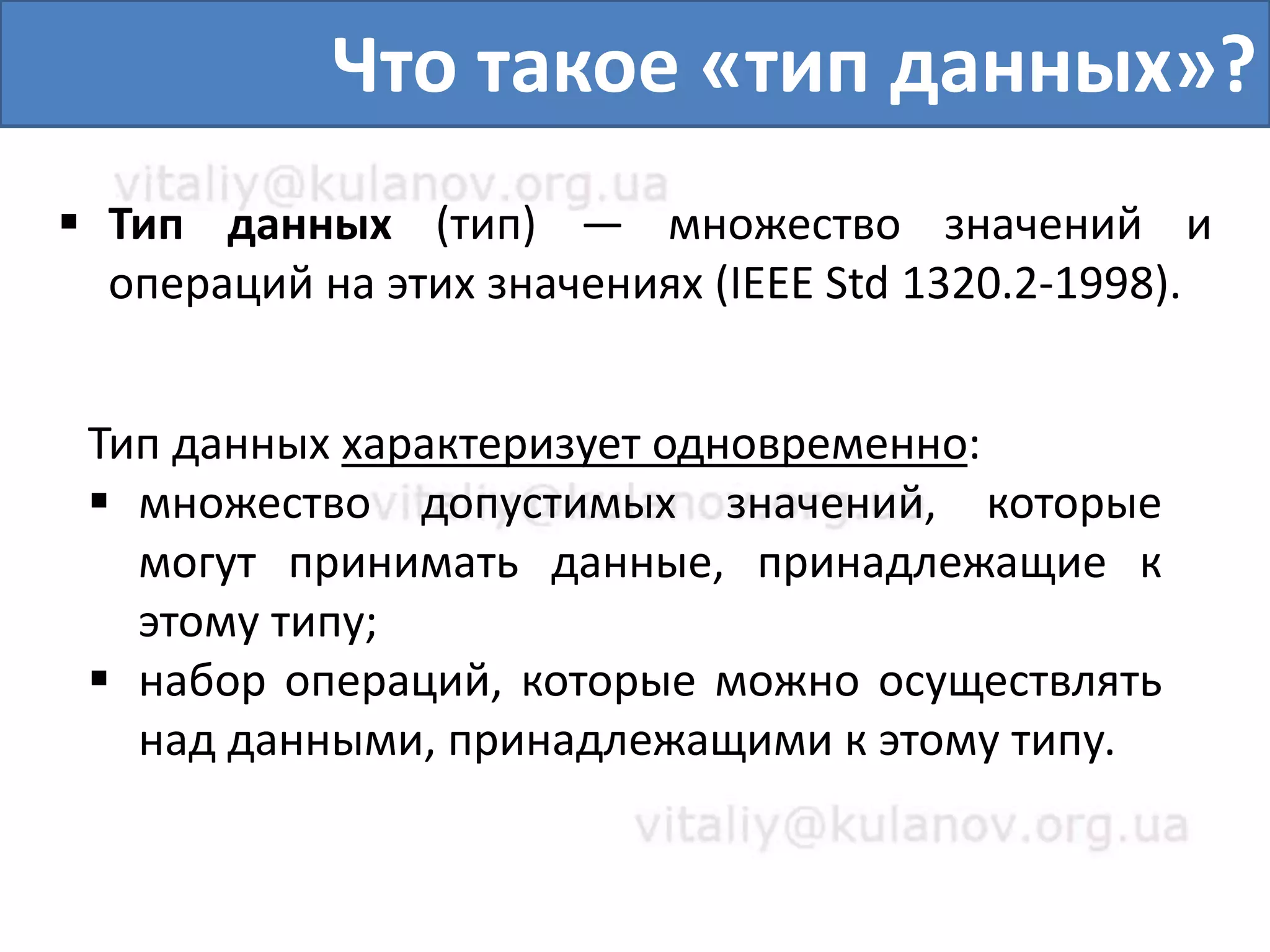

Что такое «тип данных»?
 Тип данных (тип) — множество значений и
операций на этих значениях (IEEE Std 1320.2-1998).
Тип данных характеризует одновременно:
 множество допустимых значений, которые
могут принимать данные, принадлежащие к
этому типу;
 набор операций, которые можно осуществлять
над данными, принадлежащими к этому типу.

Типы данных в языке VHDL
Язык VHDL основан на строгой типизации данных
+ =
+ =

VARIABLE counter: INTEGER := 0;
VARIABLE step: INTEGER := 0;
VARIABLE offset: NATURAL := 0;
SIGNAL z_flag : BIT;
counter := counter + 1;
counter := counter + step;
counter := offset;
counter <= 5;
z_flag <= 1;
z_flag <= ‘0’;
counter := step + offset;

TYPE state1 IS (IDLE, ERROR, GO);
TYPE state2 IS (IDLE, ERROR, GO);
VARIABLE sys1_state, sys2_state: state1;
VARIABLE module_state: state2;
sys1_state := ERROR;
sys2_state := GO;
sys2_state := ERROR;
module_state := IDLE;
sys1_state := module_state;

Предопределенные типы данных
 Определены в стандартах IEEE 1076
 Не требуется подключения сторонних пакетов/библиотек
• Находятся в пакете STANDARD и TEXTIO (библиотека STD),
который подключается неявно
Типы данных вводимые пользователем
 Определены в пользовательских и других сторонних
пакетах/библиотеках
 При использовании необходимо явно указывать
подключаемые пакеты/библиотеки
 Обязательно должны быть известны на этапе декларации
объектов языка (переменных, сигналов, констант и т.д.)

IEEE.numeric_std.vhd
IEEE.std_logic_1164.vhd
Таксономиятиповданных

Численные типы данных
INTEGER
целочисленный тип данных
{-231+1, +231-1} (-2 147 483 647 до 2 147 483 647)
REAL
действительный тип данных
{-238, +238}
CONSTANT PI : REAL := 3.14159;
CONSTANT HALF_PI : REAL := Pi/2.0;
CONSTANT N, N5 : INTEGER := 5;
VARIABLE count : INTEGER := 0;
VARIABLE flag : INTEGER := 1.5;

Численные типы данных
 Арифметические операции
«+» – сложение или повторение;
«-» – вычитание или инверсия;
«*» - умножение;
«/» - деление;
mod – число по модулю (5 mod 3 = 2);
rem – остаток от деления;
abs – модуль (абсолютное значении числа);
** - возведение в степень.
 Операции арифметического отношения
=, /=, <, <=, >=, >, которые дают результат типа BOOLEAN
CONSTANT DATA_WIDTH: NATURAL := 8;
VARIABLE address_width: NATURAL := 2**DATA_WIDTH;

Физические типы данных
TYPE TIME IS RANGE -2147483647 TO 2147483647
UNITS
fs; -- femtosecond
ps = 1000 fs; -- picosecond
ns = 1000 ps; -- nanosecond
us = 1000 ns; -- microsecond
ms = 1000 us; -- millisecond
sec = 1000 ms; -- second
min = 60 sec; -- minute
hr = 60 min; -- hour
END UNITS;
представляется целым числом, единица которого имеет вес
единицы измерения некоторой физической величины
перечислимый тип данных
могут задаваться пользователями
предопределенный тип TIME

Перечислимые типы данных
BIT
{' 1', ' 0 '}
 Логические операции
not – инверсия;
or – операция ИЛИ;
nor – операция ИЛИ-НЕ;
and – операция И;
nand – операция И-НЕ;
xor – неравнозначность; (VHDL`87 не определены)
xnor – равнозначность; (VHDL`87 не определены)
Операции определены по правилам положительной
логики (a AND b дает значение '1', только если оба члена
выражения равны '1' и т.д.)
TYPE bit IS ('0', '1');
SIGNAL x,y,z: BIT;
x <= '0';
y <= '1';
z <= x and y;

BOOLEAN
{TRUE, FALSE}
not – инверсия;
or – операция ИЛИ;
nor – операция ИЛИ-НЕ;
and – операция И;
nand – операция И-НЕ;
xor – неравнозначность; (VHDL`87 не определены)
xnor – равнозначность; (VHDL`87 не определены)
FALSE AND '1';
TYPE boolean IS (FALSE, TRUE);
SIGNAL x,y,z: BOOLEAN;
x <= FALSE;
y <= TRUE;
z <= x and y;

CHARACTER
объединяет все символы, определенные в используемой
операционной системе – буквы, цифры, специальные
символы (VHDL`87 только первые 128 символов ASCII)
В тексте программы символьная константа записывается как
стандартный символ, заключенный в одинарные кавычки ('a', '
' b', ';' и т.д.)
 Поддерживают операцию конкатенации (&)
Символы '0' и '1' имеют двойное назначение – и как символ,
и как логическое значение. В каждом конкретном случае тип
определяется исходя из контекста.

SEVERITY_LEVEL
используется только в операторе ASSERT
определяет уровни «критичности» ситуаций, возникающих в
процессе моделирования системы
TYPE SEVERITY_LEVEL IS (
NOTE, -- just report
WARNING, -- warning and continue simulation
ERROR, -- forces simulation to stop
FAILURE -- stop simulation
);
ASSERT i < 5 REPORT
"Unexpected value, i = " & INTEGER'IMAGE(i);

FILE_OPEN_STATUS
Определяет наборы возможных значений при работе с файлами
TYPE FILE_OPEN_STATUS IS (
OPEN_OK, -- File open was successful.
STATUS_ERROR, -- File object was already open.
NAME_ERROR, -- External file not found or
-- inaccessible.
MODE_ERROR -- Could not open file with
-- requested access mode.
);
VARIABLE open_status : FILE_OPEN_STATUS;
...
IF open_status /= OPEN_OK THEN
...
END If;

FILE_OPEN_KIND
Определяет набор допустимых значений множества режимов
открытия файлов
TYPE FILE_OPEN_KIND IS (
READ_MODE, -- Resulting access mode is read-only.
WRITE_MODE, -- Resulting access mode is write-only.
APPEND_MODE -- Resulting access mode is write-only;
-- information is appended to the end
-- of the existing file.
);
PROCEDURE file_open (
FILE f : file_type;
external_name : IN STRING;
open_kind : IN FILE_OPEN_KIND := READ_MODE
);

STD_ULOGIC, STD_LOGIC
Стандартом IEEE 1164 определена замена типа BIT на более
«гибкий» тип STD_LOGIC (в том числе позволяет уменьшить
количество ошибок моделирования)
Тип STD_LOGIC является разрешимым (resolved) подтипом
типа STD_ULOGIC
Не являются предопределенными типами данных, а требуют
явного подключения в проект пакета std_logic_1164
STD_ULOGIC
Unresolved
LIBRARY IEEE;
USE IEEE.std_logic_1164.ALL;
Библиотека Пакет

TYPE STD_ULOGIC IS (
'U', -- Uninitialized
'X', -- Forcing Unknown
'0', -- Forcing 0
'1', -- Forcing 1
'Z', -- High Impedance
'W', -- Weak Unknown
'L', -- Weak 0
'H', -- Weak 1
'-' -- Don't care
);
Понятия «слабых» (weak)
сигналов соответствуют
источникам логических
уровней с повышенным
сопротивлением по
сравнению с обычными
логическими элементами
Для синтеза логических схем используются только четыре:
• '0' – логический "0"
• '1' – логическая "1"
• 'Z' – «третье» состояние
• '–' – не подключен

Time step 0
'0', -- Forcing 0
'1', -- Forcing 1
'L', -- Weak 0
'H', -- Weak 1
'-' -- Don't care
);

Time step 0
1 U U U
'0', -- Forcing 0
'1', -- Forcing 1
'L', -- Weak 0
'H', -- Weak 1
'-' -- Don't care
);

Time step 1
0 1 U U
'0', -- Forcing 0
'1', -- Forcing 1
'L', -- Weak 0
'H', -- Weak 1
'-' -- Don't care
);

Time step 2
1 0 1 U
'0', -- Forcing 0
'1', -- Forcing 1
'L', -- Weak 0
'H', -- Weak 1
'-' -- Don't care
);

Time step 3
1 1 0 1
'0', -- Forcing 0
'1', -- Forcing 1
'L', -- Weak 0
'H', -- Weak 1
'-' -- Don't care
);

'0', -- Forcing 0
'1', -- Forcing 1
'L', -- Weak 0
'H', -- Weak 1
'-' -- Don't care
);
Time step 3
1 1 0 1
0 1
X

'0', -- Forcing 0
'1', -- Forcing 1
'L', -- Weak 0
'H', -- Weak 1
'-' -- Don't care
);
Time step 3
1 1 0 1
0 1
X
1
0

'0', -- Forcing 0
'1', -- Forcing 1
'L', -- Weak 0
'H', -- Weak 1
'-' -- Don't care
);
Time step 4
1 1 1 X
0 0
X
1
X

'0', -- Forcing 0
'1', -- Forcing 1
'L', -- Weak 0
'H', -- Weak 1
'-' -- Don't care
);
Time step 0
‘1’ Подтягивающий резистор

'0', -- Forcing 0
'1', -- Forcing 1
'L', -- Weak 0
'H', -- Weak 1
'-' -- Don't care
);
Time step 0
0 U H U

'0', -- Forcing 0
'1', -- Forcing 1
'L', -- Weak 0
'H', -- Weak 1
'-' -- Don't care
);
Time step 1
1 0 H 1

'0', -- Forcing 0
'1', -- Forcing 1
'L', -- Weak 0
'H', -- Weak 1
'-' -- Don't care
);
Time step 2
0 1 0 1
‘1’
Resolution(H, 0) = 0
Подтягивающий резистор

STD_ULOGIC, STD_LOGIC
 Операции арифметического отношения
=, /=, <, <=, >=, >, которые дают результат типа BOOLEAN
AND, OR, XOR, …
 Операция конкатенации (объединения) - &
q <= in_x WHEN sel = '1' ELSE 'Z';
SIGNAL s1, s2 : STD_LOGIC;
VARIABLE v1, v2 : STD_LOGIC;
...
s1 <= '0'; v1 := '1'; s2 <= 'X';
WAIT FOR 10 ns;
s2 <= s1 AND v1; -- '0'
v2 := s1 OR v1; -- '1'

Скалярные типы данных, вводимые
пользователем
Способы задания скалярных
типов данных
Диапазоном
(численные типы)
Списком значений
(перечислимы типы)
TYPE name IS type_definition;
 Синтаксис в общем виде:
имя типа задание типа

 Задание типа списком значений:
TYPE name IS (value1, value2, …, value_n);
TYPE FSM_states IS (START, STOP, IDLE);
TYPE digits IS ('1', '2', '3', '4', '5');
TYPE LED_lights IS (RED, GREEN, BLUE);
 Примеры:
VARIABLE led1, led2 : LED_lights := RED;
…
led1 := BLUE;
led2 := YELLOW;
led2 := led1;
-- недопустимое значение
-- led1 и led2 -> BLUE

 Задание типа диапазоном значений:
TYPE name IS RANGE expression (TO|DOWNTO) expression;
TYPE unsigned_short IS RANGE 0 TO 255;
TYPE data IS RANGE -2**(n-1)+1 to 2**(n-1)-1;
TYPE levels IS RANGE -10.0 TO 10.0;
TYPE wrong_range IS RANGE 15 TO 10; -- DOWNTO
…
VARIABLE curr_level : levels := 0;
CONSTANT FIXED_DATA : data := 10.0;
VARIABLE: a, b, c : unsigned_short;
c := a + b; -- ‘0’
a := 200; b := 100;
c := a + b;
 Примеры:
Value 300 for c is out of range 0 to 255.

Подтипы
 Объекты, отнесенные к подтипу, сохраняют совместимость с
данными базового типа, на основе которого был создан
подтип
 В общем случае подтип ограничивает диапазон допустимых
значений базового типа
 Определен такой же набор допустимых операций, как и для
базового типа
 Для подтипа могут быть введены дополнительные,
свойственные только ему, функции преобразования
SUBTYPE name_of_subtype IS name_of_base_subtype RANGE
simple_expression (TO|DOWNTO) simple_exression;
Имя подтипа Имя базового типа
Диапазон значений подтипа

Подтипы
SUBTYPE short IS INTEGER RANGE 0 TO 255;
SUBTYPE word IS STD_LOGIC_VECTOR(31 DOWNTO 0);
TYPE FSM_states IS (START, RUN, STOP, IDLE, ERROR);
SUBTYPE sys_status IS FSM_states RANGE START TO STOP;
SIGNAL reg_value: short := 128;
COSNTANT MASK: word := X"0000FFFF";
VARIABLE pipeline: sys_status;
VARIABLE worker: FSM_states;
...
pipeline := RUN;
-- совместимость между базовым типом и подтипом сохранена
worker := pipeline;
worker := IDLE;
-- ошибка в процессе выполнения, т.к. диапазон значений
pipeline := worker; -- подтипа не включает значение IDLE
-- запрещено, т.к. значение ERROR не входит в
-- диапазон значений подтипа sys_status
pipeline := ERROR;

Подтипы
-- 'HIGH – атрибут скалярного типа, который определяет
-- максимальное значение в типе (см. атрибуты)
SUBTYPE natural IS INTEGER RANGE 0 TO INTEGER'HIGH;
SUBTYPE positive IS INTEGER RANGE 1 TO INTEGER'HIGH;
SUBTYPE delay_length IS TIME RANGE 0 FS TO TIME'HIGH
 В языке VHDL имеются предопределенные подтипы
 Базовый тип и ограничение диапазона могут быть
заданы непосредственно при объявлении объекта:
VARIABLE pipeline: FSM_states RANGE START TO STOP;
SIGNAL reg_value: INTEGER RANGE 0 TO 255;
-- у подтипов тоже могут быть подтипы
VARIABLE symbol IS NATURAL RANGE 0 TO 255;
PORT(clk : IN STD_LOGIC;
cnt_out: OUT INTEGER RANGE 0 TO 9);

VHDL data types, user-defined types, subtypes

VHDL data types, user-defined types, subtypes

Recommended

Recommended

More Related Content

What's hot

What's hot (9)

VHDL data types, user-defined types, subtypes
