Presentació Les ESTRUCTURES RESISTENTS.pptx
- 1.
- 2. ESTRUCTURES Una estructura ésun conjunt de peces o d’elements, units entre si, que serveixen de suport i d’esquelet d’alguna cosa amb la funció bàsica de suportar forces. Funcions Suportar el seu pes Resistir forces externes Mantenir l’estabilitat Mantenir la forma Usos de les estructures Donar forma Protegir i donar suport Emmagatzemar Salvar accidents geogràfics Proporcionar alçada Cobrir i tancar espais
- 3.
- 4.

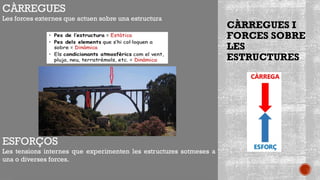

- 5. CÀRREGUES I FORCES SOBRE LES ESTRUCTURES CÀRREGUES Lesforces externes que actuen sobre una estructura ESFORÇOS Les tensions internes que experimenten les estructures sotmeses a una o diverses forces.

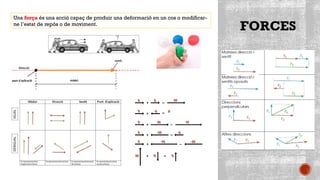

- 6. FORCES Una força ésuna acció capaç de produir una deformació en un cos o modificar- ne l’estat de repós o de moviment.

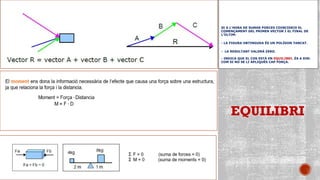

- 7. SI A L’HORADE SUMAR FORCES COINCIDEIX EL COMENÇAMENT DEL PRIMER VECTOR I EL FINAL DE L’ÚLTIM: - LA FIGURA OBTINGUDA ÉS UN POLÍGON TANCAT. - LA RESULTANT VALDRÀ ZERO. - INDICA QUE EL COS ESTÀ EN EQUILIBRI. ÉS A DIR: COM SI NO SE LI APLIQUÉS CAP FORÇA. El moment ens dona la informació necessària de l’efecte que causa una força sobre una estructura, ja que relaciona la força i la distancia. EQUILIBRI

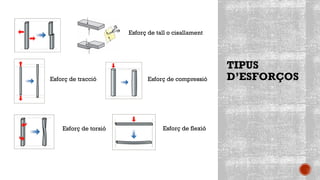

- 8. TIPUS D’ESFORÇOS Esforç de tallo cisallament Esforç de tracció Esforç de compressió Esforç de torsió Esforç de flexió

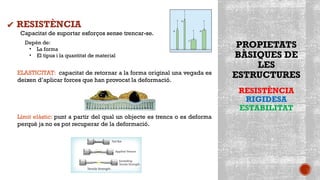

- 9. PROPIETATS BÀSIQUES DE LES ESTRUCTURES RESISTÈNCIA RIGIDESA ESTABILITAT Capacitat desuportar esforços sense trencar-se. Depèn de: • La forma • El tipus i la quantitat de material ELASTICITAT: capacitat de retornar a la forma original una vegada es deixen d’aplicar forces que han provocat la deformació. Límit elàstic: punt a partir del qual un objecte es trenca o es deforma perquè ja no es pot recuperar de la deformació. ✔ RESISTÈNCIA

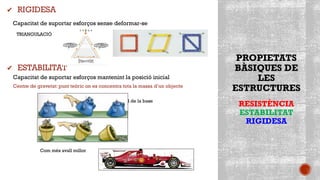

- 10. PROPIETATS BÀSIQUES DE LES ESTRUCTURES RESISTÈNCIA ESTABILITAT RIGIDESA ✔ RIGIDESA Capacitatde suportar esforços sense deformar-se TRIANGULACIÓ ✔ ESTABILITAT Capacitat de suportar esforços mantenint la posició inicial Centre de gravetat: punt teòric on es concentra tota la massa d’un objecte Amplitud de la base Com més avall millor

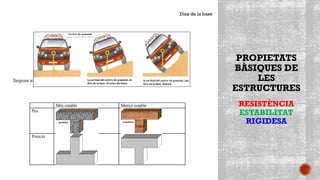

- 11. PROPIETATS BÀSIQUES DE LES ESTRUCTURES RESISTÈNCIA ESTABILITAT RIGIDESA Dins dela base Segons el pes o la posició
- 12. ELEMENTS ESTRUCTURALS Fonaments i fonamentació Elementsestructurals d’un edifici

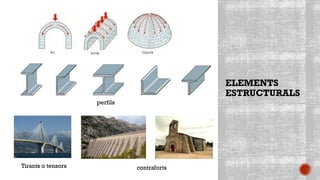

- 13. ELEMENTS ESTRUCTURALS Tirants o tensorscontraforts perfils

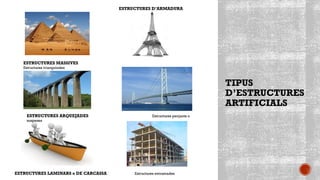

- 14. TIPUS D’ESTRUCTURES ARTIFICIALS ESTRUCTURES MASSIVES Estructures triangulades ESTRUCTURESARQUEJADES Estructures penjants o suspeses ESTRUCTURES LAMINARS o DE CARCASSA Estructures entramades ESTRUCTURES D’ARMADURA
