Estructures Per aquè serveixen les estructures Forces que actuen sobre les estructures Tipus d’estructures. El centres de gravetat
5.

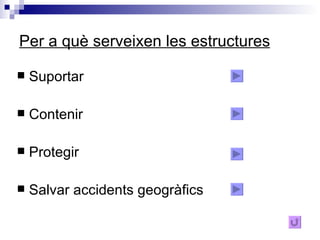

Per a quèserveixen les estructures Suportar Contenir Protegir Salvar accidents geogràfics
6.

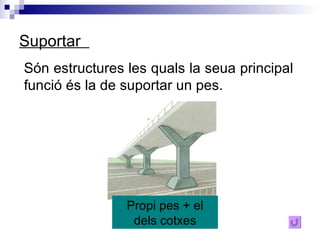

Suportar Sónestructures les quals la seua principal funció és la de suportar un pes. Propi pes + el dels cotxes
7.

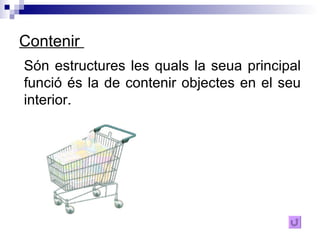

Contenir Sónestructures les quals la seua principal funció és la de contenir objectes en el seu interior.
8.

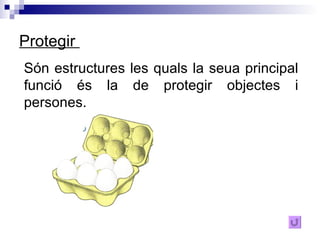

Protegir Sónestructures les quals la seua principal funció és la de protegir objectes i persones.
9.

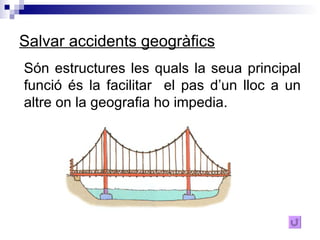

Salvar accidents geogràficsSón estructures les quals la seua principal funció és la facilitar el pas d’un lloc a un altre on la geografia ho impedia.
10.
Forces que actuensobre les estructures Les estructures a mes del seu propi pes han de suportar càrregues. Aquestes carregues poden ser: Pes d’algun objecte. Pressió d’algun fluid. Espenta del vent.
11.

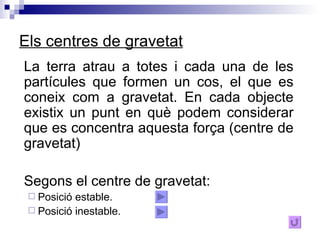

Els centres degravetat La terra atrau a totes i cada una de les partícules que formen un cos, el que es coneix com a gravetat. En cada objecte existix un punt en què podem considerar que es concentra aquesta força (centre de gravetat) Segons el centre de gravetat: Posició estable. Posició inestable.
12.

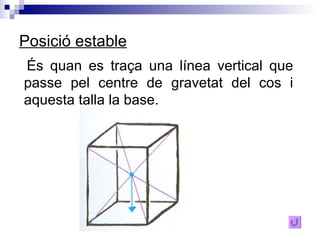

Posició estable Ésquan es traça una línea vertical que passe pel centre de gravetat del cos i aquesta talla la base.
13.

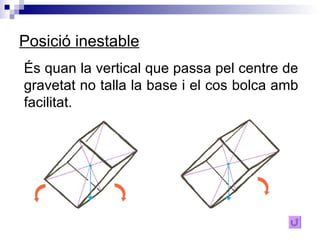

Posició inestable Ésquan la vertical que passa pel centre de gravetat no talla la base i el cos bolca amb facilitat.
14.

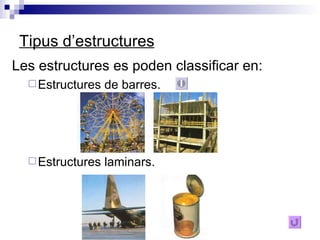

Tipus d’estructures Lesestructures es poden classificar en: Estructures de barres. Estructures laminars.
15.
Elements resistents deles estructures de barres Els pilars: elements verticals que suporten el pes d’altres parts de l’estructura. Les bigues: elements horitzontals que suporten les carregues. Els tirants o tensors: són cables inextensibles que s’utilitzen per subjectar i penjar bigues, o sostenir elements verticals. Els escaires: són triangles rectangles que s’usen per reforçar estructures
16.
Esforços que suportenles estructures Els diferents elements d’una estructura, segons la seua posició i el tipus de forces que hi actuen suporten diversos tipus d’esforços. Tracció Compressió Flexió Tall o cisallament Torsió
17.

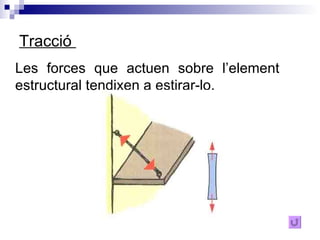

Tracció Lesforces que actuen sobre l’element estructural tendixen a estirar-lo.
18.

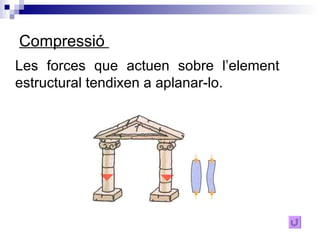

Compressió Lesforces que actuen sobre l’element estructural tendixen a aplanar-lo.
19.

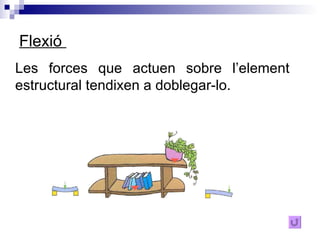

Flexió Lesforces que actuen sobre l’element estructural tendixen a doblegar-lo.
20.

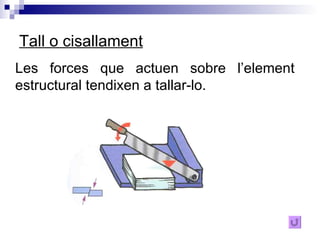

Tall o cisallamentLes forces que actuen sobre l’element estructural tendixen a tallar-lo.
21.

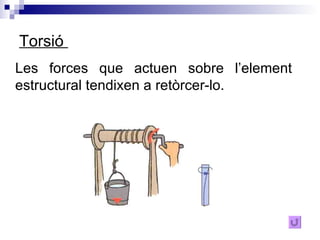

Torsió Lesforces que actuen sobre l’element estructural tendixen a retòrcer-lo.
22.
Característiques tècniques Laresistència i solidesa de l’estructura depenen dels materials, de la forma i de la forma d’estar col·locats. Perfils Triangulació d’estructures
23.
Perfils Quasitotes les estructures estan formades per barres de formes especials, aquestes barres reben el nom de perfils i s’empren per a aconseguir estructures més lleugeres. L T H
24.

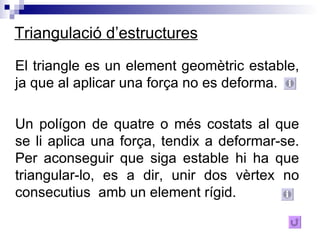

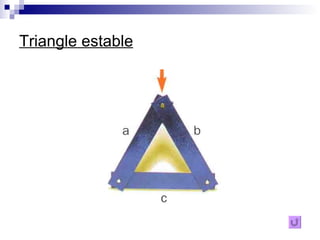

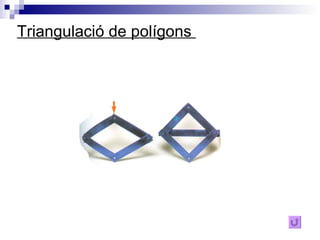

Triangulació d’estructures Eltriangle es un element geomètric estable, ja que al aplicar una força no es deforma. Un polígon de quatre o més costats al que se li aplica una força, tendix a deformar-se. Per aconseguir que siga estable hi ha que triangular-lo, es a dir, unir dos vèrtex no consecutius amb un element rígid.
