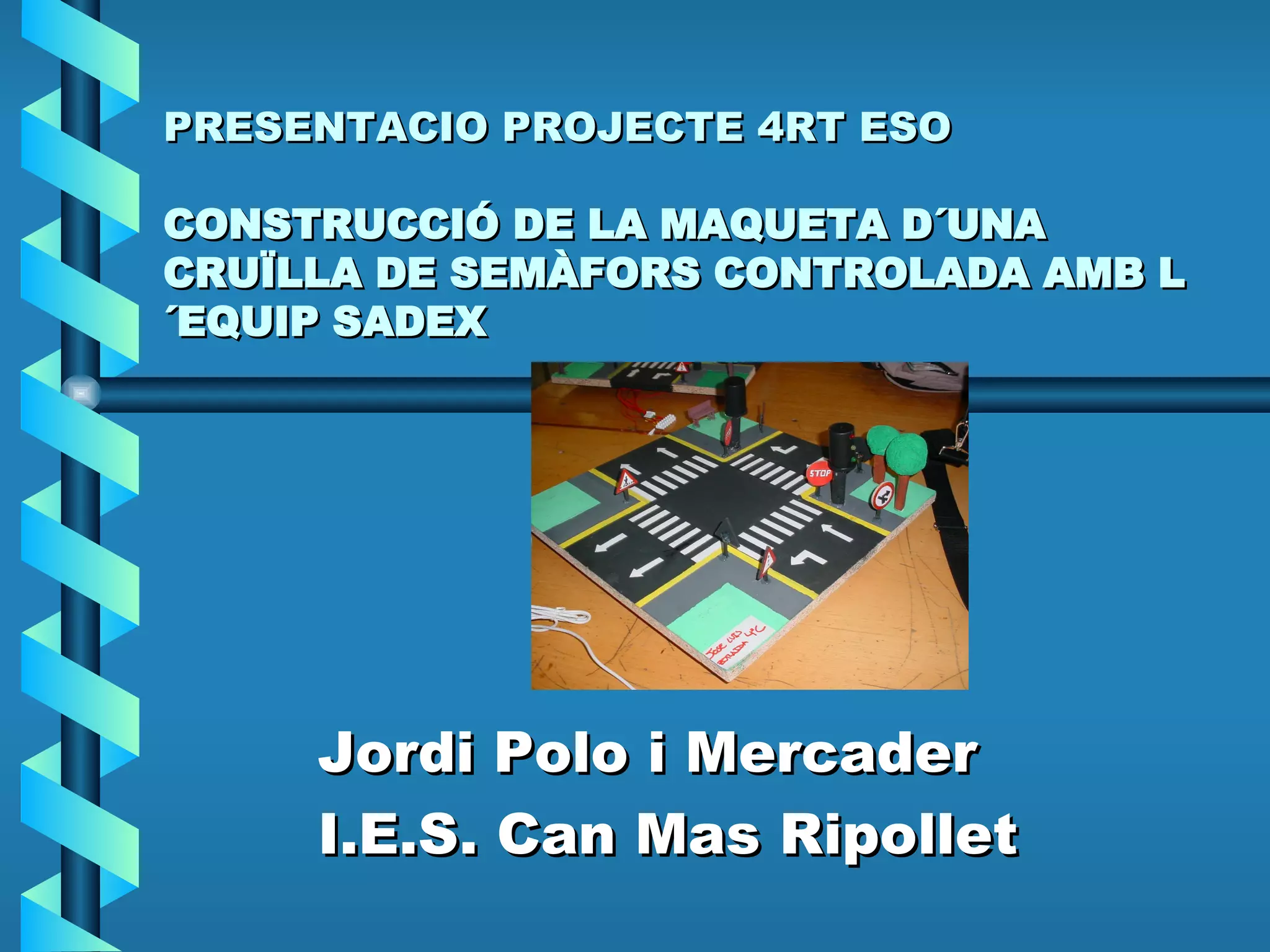

PRESENTACIO PROJECTE 4RT ESO CONSTRUCCIÓ DE LA MAQUETA D´UNA CRUÏLLA DE SEMÀFORS CONTROLADA AMB L´EQUIP SADEX Jordi Polo i Mercader I.E.S. Can Mas Ripollet

OBJECTIUS DEL PROJECTE OBJECTIUS GENERALS D’ÀREA Utilitzar el procés tecnològic en les seves realitzacions, projectant i construint objectes senzills, elaborant la documentació necessària i usant la terminologia i simbologia normalitzades. Conèixer i manejar els elements bàsics de maquinari i programari d’un sistema informàtic i de comunicació, tot identificant els seus efectes en els àmbits personal, social, econòmic i ètic. Aplicar les tecnologies de control en el disseny i construcció d’objectes tecnològics, tot emprant els algorismes i llenguatges apropiats.

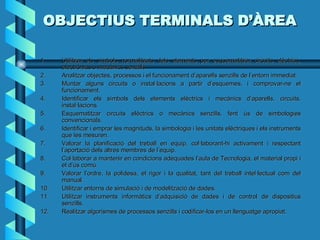

OBJECTIUS TERMINALS D’ÀREA Utilitzar els símbols normalitzats dels elements per esquematitzar circuits elèctrics, electrònics o mecànics senzills. Analitzar objectes, processos i el funcionament d’aparells senzills de l’entorn immediat. Muntar alguns circuits o instal·lacions a partir d’esquemes, i comprovar-ne el funcionament. Identificar els símbols dels elements elèctrics i mecànics d’aparells, circuits, instal·lacions. Esquematitzar circuits elèctrics o mecànics senzills, fent ús de simbologies convencionals. Identificar i emprar les magnituds, la simbologia i les unitats elèctriques i els instruments que les mesuren. Valorar la planificació del treball en equip, col·laborant-hi activament i respectant l’aportació dels altres membres de l’equip. Col·laborar a mantenir en condicions adequades l’aula de Tecnologia, el material propi i el d’ús comú. Valorar l’ordre, la polidesa, el rigor i la qualitat, tant del treball intel·lectual com del manual. Utilitzar entorns de simulació i de modelització de dades. Utilitzar instruments informàtics d’adquisició de dades i de control de dispositius senzills. Realitzar algorismes de processos senzills i codificar-los en un llenguatge apropiat.

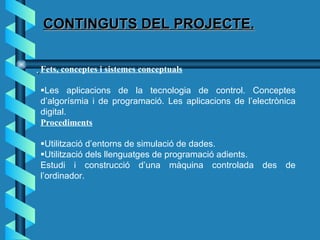

CONTINGUTS DEL PROJECTE.  Fets, conceptes i sistemes conceptuals  Les aplicacions de la tecnologia de control. Conceptes d’algorísmia i de programació. Les aplicacions de l’electrònica digital. Procediments  Utilització d’entorns de simulació de dades.  Utilització dels llenguatges de programació adients. Estudi i construcció d’una màquina controlada des de l’ordinador.

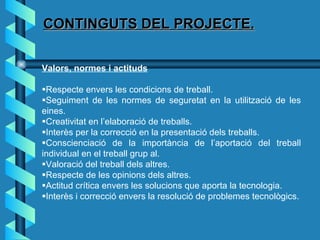

CONTINGUTS DEL PROJECTE. Valors, normes i actituds  Respecte envers les condicions de treball.  Seguiment de les normes de seguretat en la utilització de les eines.  Creativitat en l’elaboració de treballs.  Interès per la correcció en la presentació dels treballs.  Conscienciació de la importància de l’aportació del treball individual en el treball grup al.  Valoració del treball dels altres.  Respecte de les opinions dels altres.  Actitud crítica envers les solucions que aporta la tecnologia.  Interès i correcció envers la resolució de problemes tecnològics.

AVALUACIÓ AVALUACIÓ DEL PROJECTE : MAQUETA DEL PROJECTE : 50% MEMÒRIA DEL PROJECTE : 40 % TREBALL DIARI AL TALLER 10%

TEMPORALITZACIÓ DEL PROJECTE : ( Segons el procés de construcció ). Construcció de la base : Aproximadament 1 hora. Traslladar el plànol de la base al plafó dáglomerat ( 20 minuts ), preparació i pintura de la base ( 40 minuts ). Construcció dels semàfors : 3 hores. Soldar els leds i resistències 45 minuts, realitzar les perforacions a les caixetes dels rodets 30 minuts, fer les connexions 30 minuts, muntatge dels semàfors ( perforamció del llistó, encapsulament, connexions i pintura ) 1hora, comprovació del funcionament 15minuts. Muntatge dels semàfors a la base : 30 minuts ( perforació del plafó dáglomerat, encolament dels semàfors i connexions a la regleta principal ). El·laboració dels senyals de trànsit : 2 hora.( Disseny, pintura i muntatge ) Construcció i muntatge dels fanals : 2 hores. Construcció dels fanals 30 minuts, construcció del circuit elèctric i muntatge 90 minuts. El·laboració de lálgoritme : 30 minuts. El·laboració del programa amb Winlogo 30 minuts. Comprovació del funcionament : 30 minuts. Decoració i altres elements : 30 minuts.

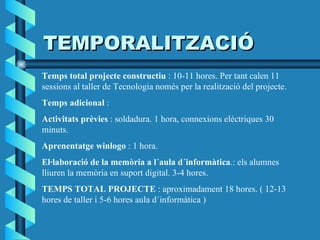

TEMPORALITZACIÓ Temps total projecte constructiu : 10-11 hores. Per tant calen 11 sessions al taller de Tecnologia només per la realització del projecte. Temps adicional : Activitats prèvies : soldadura. 1 hora, connexions elèctriques 30 minuts. Aprenentatge winlogo : 1 hora. El·laboració de la memòria a láula dínformàtica .: els alumnes lliuren la memòria en suport digital. 3-4 hores. TEMPS TOTAL PROJECTE : aproximadament 18 hores. ( 12-13 hores de taller i 5-6 hores aula dínformàtica )

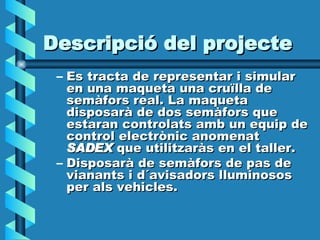

Descripció del projecte Es tracta de representar i simular en una maqueta una cruïlla de semàfors real. La maqueta disposarà de dos semàfors que estaran controlats amb un equip de control electrònic anomenat SADEX que utilitzaràs en el taller. Disposarà de semàfors de pas de vianants i d´avisadors lluminosos per als vehicles.

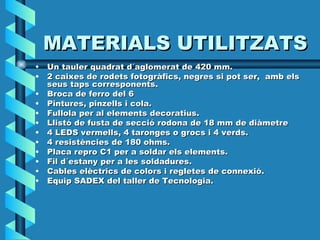

MATERIALS UTILITZATS Un tauler quadrat d´aglomerat de 420 mm. 2 caixes de rodets fotogràfics, negres si pot ser, amb els seus taps corresponents. Broca de ferro del 6 Pintures, pinzells i cola. Fullola per al elements decoratius. Llistó de fusta de secció rodona de 18 mm de diàmetre 4 LEDS vermells, 4 taronges o grocs i 4 verds. 4 resistències de 180 ohms. Placa repro C1 per a soldar els elements. Fil d´estany per a les soldadures. Cables elèctrics de colors i regletes de connexió. Equip SADEX del taller de Tecnologia.

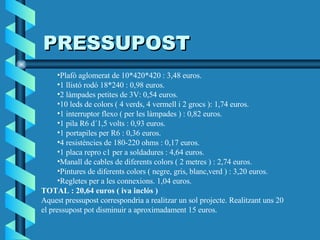

PRESSUPOST Plafó aglomerat de 10*420*420 : 3,48 euros. 1 llistó rodó 18*240 : 0,98 euros. 2 làmpades petites de 3V: 0,54 euros. 10 leds de colors ( 4 verds, 4 vermell i 2 grocs ): 1,74 euros. 1 interruptor flexo ( per les làmpades ) : 0,82 euros. 1 pila R6 d´1,5 volts : 0,93 euros. 1 portapiles per R6 : 0,36 euros. 4 resistències de 180-220 ohms : 0,17 euros. 1 placa repro c1 per a soldadures : 4,64 euros. Manall de cables de diferents colors ( 2 metres ) : 2,74 euros. Pintures de diferents colors ( negre, gris, blanc,verd ) : 3,20 euros. Regletes per a les connexions. 1,04 euros. TOTAL : 20,64 euros ( iva inclós ) Aquest pressupost correspondria a realitzar un sol projecte. Realitzant uns 20 el pressupost pot disminuir a aproximadament 15 euros.

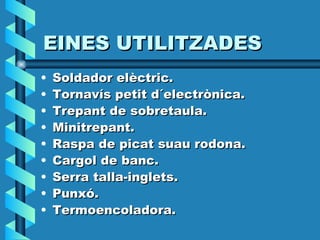

EINES UTILITZADES Soldador elèctric. Tornavís petit d´electrònica. Trepant de sobretaula. Minitrepant. Raspa de picat suau rodona. Cargol de banc. Serra talla-inglets. Punxó. Termoencoladora.

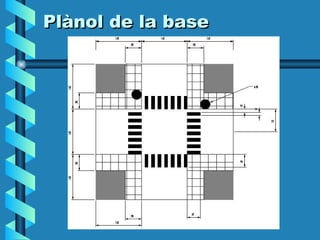

PROCÉS DE CONSTRUCCIÓ CONSTRUCCIÓ DE LA BASE. En un tauler quadrat d´aglomerat de 420 mm de costat cal dibuixar la cruïlla amb els passos de vianants. Cal pintar els diferents elements: calçada, vorera, pas de vianants, amb els colors adients. Cal dibuixar els senyals de trànsit horitzontals i verticals amb els sentits de direcció dels vehicles.

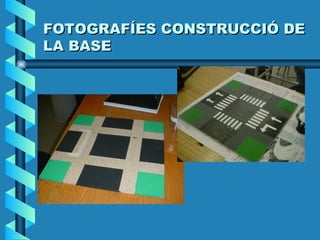

FOTOGRAFÍES CONSTRUCCIÓ DE LA BASE

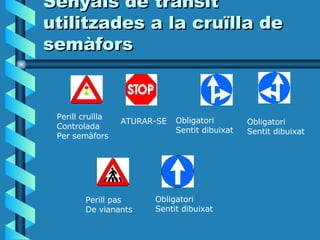

Senyals de trànsit utilitzades a la cruïlla de semàfors Perill cruïlla Controlada Per semàfors ATURAR-SE Obligatori Sentit dibuixat Obligatori Sentit dibuixat Obligatori Sentit dibuixat Perill pas De vianants

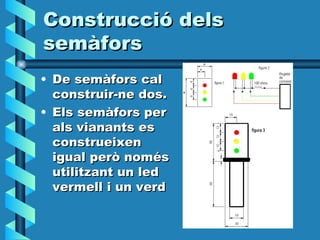

Construcció dels semàfors De semàfors cal construir-ne dos. Els semàfors per als vianants es construeixen igual però només utilitzant un led vermell i un verd

FOTOGRAFÍES CONSTRUCCIÓ DELS SEMÀFORS

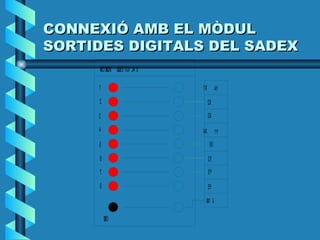

CONNEXIÓ AMB EL MÒDUL SORTIDES DIGITALS DEL SADEX

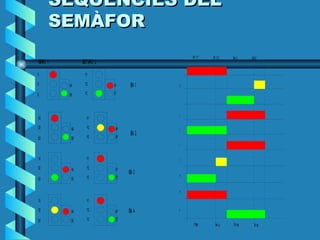

Algoritme i Esquema del Programa Espera 2 segons Espera 2 segons 1-0,2-1,3-0,4-1,5-0,6-0,7-0,8-1 X2,X4,Y1,Y5------------ON X1, X3,X5,Y2,Y3,Y4--OFF Espera 15 segons Espera 15 segons 1-0,2-0,3-1,4-1,5-0,6-0,7-0,8-1 X3,X4,Y1,Y5------------ON X1,X2,X5,Y2,Y3,Y4---OFF Espera 2 segons Espera 2 segons 1-1,2-0,3-0,4-0,5-1,6-1,7-0,8-0 X1,X5,Y2,Y4-----------ON X2,X3,X4,Y1,Y3,Y5---OFF Espera 15 segons Espera 15 segons 1-1,2-0,3-0,4-0,5-1,6-0,7-1,8-0 X1,X5,Y3,Y4----------- ON X2,X3,X4,Y1,Y2,Y5 -- OFF Sortides Activades i Desactivades en el Mòdul de Sortides Digitals Led´s Activats i Desactivats

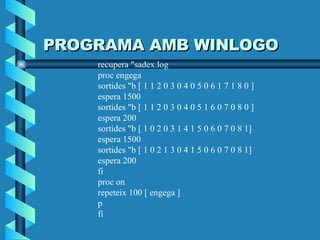

PROGRAMA AMB WINLOGO recupera "sadex.log proc engega sortides "b [ 1 1 2 0 3 0 4 0 5 0 6 1 7 1 8 0 ] espera 1500 sortides "b [ 1 1 2 0 3 0 4 0 5 1 6 0 7 0 8 0 ] espera 200 sortides "b [ 1 0 2 0 3 1 4 1 5 0 6 0 7 0 8 1] espera 1500 sortides "b [ 1 0 2 1 3 0 4 1 5 0 6 0 7 0 8 1] espera 200 fi proc on repeteix 100 [ engega ] p fi

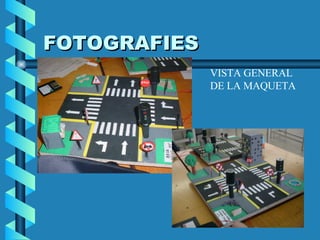

FOTOGRAFIES VISTA GENERAL DE LA MAQUETA

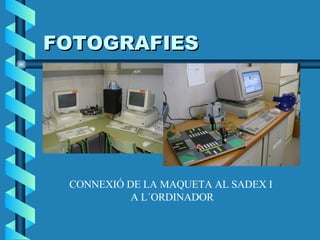

FOTOGRAFIES CONNEXIÓ DE LA MAQUETA AL SADEX I A L´ORDINADOR
