1. Les estructures
Tecnologies 1 – IES Vicente Gandia

2. Les estructures

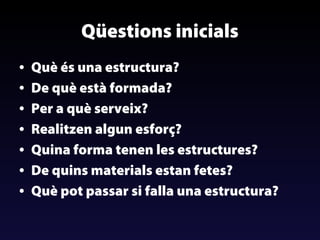

3. Qüestions inicials
•
•
•
•
•
•
•
Què és una estructura?
De què està formada?
Per a què serveix?
Realitzen algun esforç?
Quina forma tenen les estructures?
De quins materials estan fetes?
Què pot passar si falla una estructura?

4. Les estructues per tot arreu

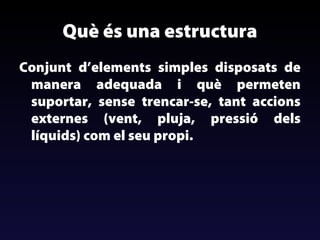

5. Què és una estructura
Conjunt d’elements simples disposats de
manera adequada i què permeten
suportar, sense trencar-se, tant accions
externes (vent, pluja, pressió dels
líquids) com el seu propi.

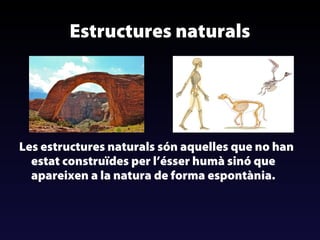

6. Estructures naturals
Les estructures naturals són aquelles que no han
estat construïdes per l’ésser humà sinó que
apareixen a la natura de forma espontània.

7. Estructures artificials
Són les que els homes han anat desenvolupant des dels
inicis d’aquest i que li han permès resoldre els seus
problemes o necessitats. En cada època de la nostra
història, els homes han construït les estructures amb
els materials i tècniques què han disposat.

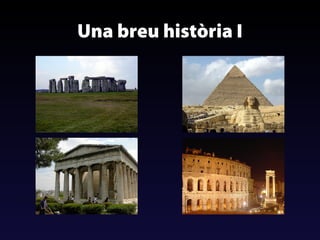

8. Una breu història I

9. Una breu història II

10. Funcions de les estructures

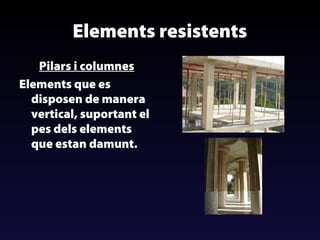

11. Elements resistents
Pilars i columnes
Elements que es
disposen de manera
vertical, suportant el
pes dels elements
que estan damunt.

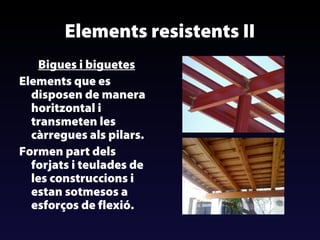

12. Elements resistents II
Bigues i biguetes
Elements que es
disposen de manera
horitzontal i
transmeten les
càrregues als pilars.
Formen part dels
forjats i teulades de
les construccions i
estan sotmesos a
esforços de flexió.

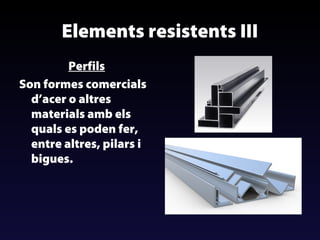

13. Elements resistents III
Perfils
Son formes comercials
d’acer o altres
materials amb els
quals es poden fer,
entre altres, pilars i
bigues.

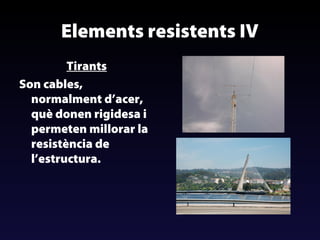

14. Elements resistents IV
Tirants
Son cables,
normalment d’acer,
què donen rigidesa i
permeten millorar la
resistència de
l’estructura.

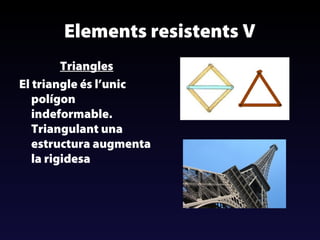

15. Elements resistents V
Triangles
El triangle és l’unic
polígon
indeformable.
Triangulant una
estructura augmenta
la rigidesa

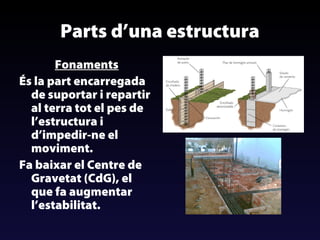

16. Parts d’una estructura
Fonaments
És la part encarregada
de suportar i repartir
al terra tot el pes de
l’estructura i
d’impedir-ne el
moviment.
Fa baixar el Centre de
Gravetat (CdG), el
que fa augmentar
l’estabilitat.

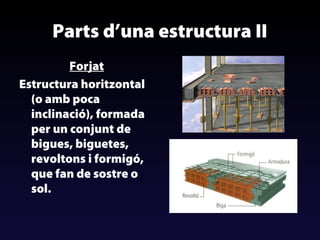

17. Parts d’una estructura II
Forjat
Estructura horitzontal
(o amb poca
inclinació), formada
per un conjunt de
bigues, biguetes,
revoltons i formigó,
que fan de sostre o
sol.

18. Parts d’una estructura III
Arcs
Al llarg de la història
han sigut una solució
arquitectònica molt
emprada. Permeten
transmetre les
càrregues als
extrems.

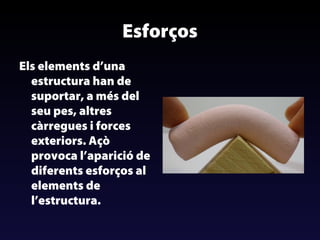

19. Esforços
Els elements d’una
estructura han de
suportar, a més del
seu pes, altres
càrregues i forces
exteriors. Açò
provoca l’aparició de
diferents esforços al
elements de
l’estructura.

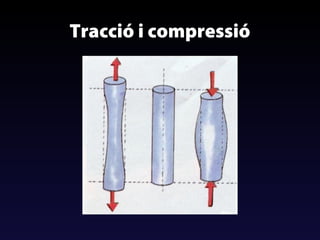

20. Tracció i compressió

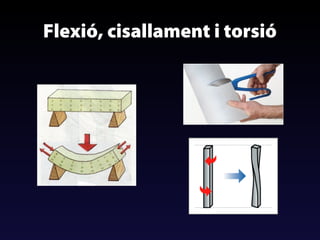

21. Flexió, cisallament i torsió

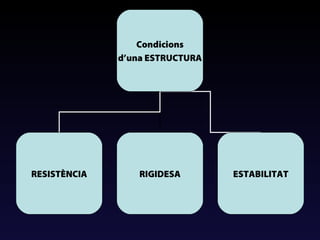

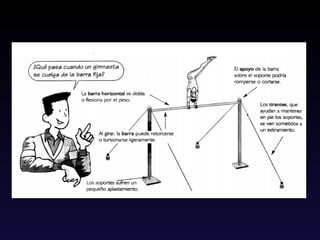

23. Condicions
d’una ESTRUCTURA
RESISTÈNCIA
RIGIDESA
ESTABILITAT
