IoTLT vol.83 (20212.1.18) Waveshare社の大画面電子ペーパーを試したときのメモです

1. 大画面 e-Paperでどハマりした話
IoTLT vol.83
ちーきく @bywaysideway

2. 自己紹介
きくち ひとし @bywaysideway
2021年コンサルとして
独立開業しました！
「やりましょう」の通信会社
スイッチサイエンス取締役
プロトアウトスタジオメンター
2018年2月までシリコンバレー駐在
何もMake:してないのに
Maker Faire Bay Area
で常連顔した男
2

3. 最近、積みボード多いですよねー
3

4. 私も最近発表していない気がする
4

5. ということで…
久々に積みボードを解消することにしました
5

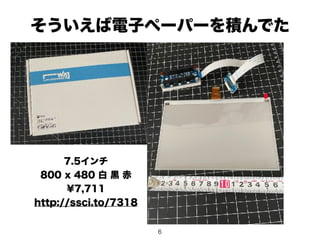

6. そういえば電子ペーパーを積んでた
6
7.5インチ
800 x 480 白 黒 赤
¥7,711
http://ssci.to/7318

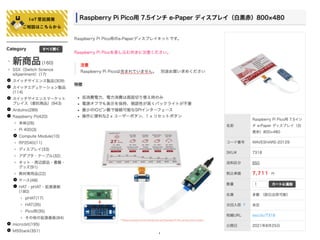

7. 7

8. 2021年8月末
8
サンプルコードはさくっと動いたし
独立開業したから表札でも作るか。

9. 4ヶ月半経ってようやく完成
9

10. スイッチサイエンスの中の人（自称）が
なぜ4ヶ月半もかかったのか？
どハマりポイントを解説します。
10

11. どハマりポイント①
RasPi Pico + MicroPythonを選択した
11
開発ボード 開発言語 デバイスドライバ
Raspberry Pi
Jetson Nano
C
あり
ESP32
ESP8266
Arduino
(C++的な)
STM32 C
Raspberry Pi Pico C
Raspberry Pi
Jetson Nano
Python
Raspberry Pi Pico MicroPython なし

12. どハマりポイント②
普及していない大画面を選択した
12
画面サイズ 開発言語 ICドライバ デバイスドライバ
1.54インチ黒
200 x 200
CIrcuitPython
SSD1608
(IL0373)
あり
1.54インチ赤黒
200 x 200
SSD1681 あり
2.13インチ黒
212 x 104
SSD1675 あり
2.13インチ赤黒
212 x 104
UC8151D
(IL0373)
あり
2.66インチ赤黒
296 x 152
SSD1680 あり
5.83インチ赤黒
648 x 480
UC8179 なし
7.5インチ赤黒
800 x 480

13. 13

14. どハマりポイント②
IL0373でワンチャンなかった
14

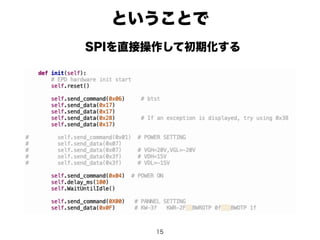

15. ということで
15
SPIを直接操作して初期化する

16. ロゴを表示する
16
変換用ライブラリがない場合、bytearrayを配列にして
直接フレームバッファにいれる必要がある
(Monochrome 8pixel = 8 bit = 1 byte)
出典：Raspberry Pi Pico Python SDK
https://datasheets.raspberrypi.com/pico/raspberry-pi-pico-python-sdk.pdf

17. ロゴを表示する
17
３色EPDの場合は、黒／白、赤／白のbitarrayを
それぞれを別にもつ必要がある

18. ロゴを表示する
18
C array 形式でBMP, PNG, JPGを変換
（Windows：image2LCD software）

19. ロゴを表示する
19
C array 形式でBMP, PNG, JPGを変換
（ブラウザ：Online Image Converter）

20. 見えますか？
20
C array 形式を検索/置換でbitarrayに

21. どハマりポイント③
デバッグに時間がかかる
21
描画は16秒だが…

22. どはまりポイント③
デバッグに時間がかかる
22
描画は16秒だが…反転と正転で2倍になる

23. その他 e-Paperの留意点
23
▶ 電圧をかけた状態をキープすると…
→ 電子ペーパーがダメージを受ける
→ 描画後はe-Paper電源OFF、Deep Sleep
→ 次の描画時にe-Paper電源ON、コマンドを初期化
▶ 最低でも10日に１回は更新しないとゴーストが生じる
→ 退勤時はe-Paperをクリアしてまっさらにする
→ 出勤時にはリセットして改めて描画する
▶ e-Paperは直射日光下でリフレッシュしない
→ リフレッシュは屋内でするようにする
→ 屋外で使う場合には紫外線フィルターを検討する

24. お楽しみはこれからだ！
24

25. 手がかかる子ほど可愛い
25
▶ M5StickC (ESP32 Pico)と連携
→ RTCにNTPで時刻合わせ
→ 指定した時刻にOFF
→ StickCのPinOutをRPi Picoにいれる
▶ Google Calenderと連携
→ 打ち合わせ時刻に自動でDo not Disturb

26. bywaysidewayの次回作に
ご期待下さい！
（次は１年後かも）
26
