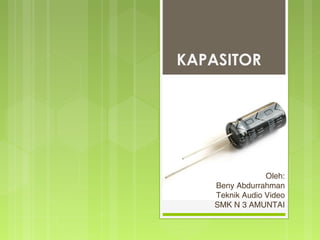

1. KAPASITOR
Oleh:
Beny Abdurrahman
Teknik Audio Video
SMK N 3 AMUNTAI

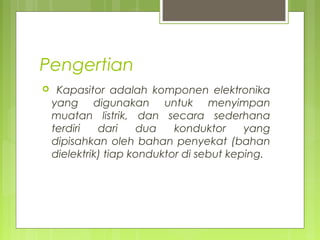

2. Pengertian
 Kapasitor adalah komponen elektronika
yang digunakan untuk menyimpan
muatan listrik, dan secara sederhana
terdiri dari dua konduktor yang
dipisahkan oleh bahan penyekat (bahan
dielektrik) tiap konduktor di sebut keping.

3. Kapasitansi

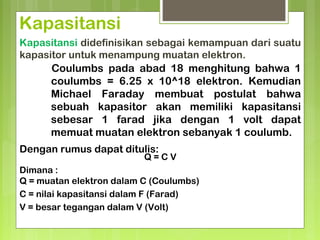

Kapasitansi didefinisikan sebagai kemampuan dari suatu
kapasitor untuk menampung muatan elektron.
Coulumbs pada abad 18 menghitung bahwa 1
coulumbs = 6.25 x 10^18 elektron. Kemudian
Michael Faraday membuat postulat bahwa
sebuah kapasitor akan memiliki kapasitansi
sebesar 1 farad jika dengan 1 volt dapat
memuat muatan elektron sebanyak 1 coulumb.
Q = C V
Dimana :
Q = muatan elektron dalam C (Coulumbs)
C = nilai kapasitansi dalam F (Farad)
V = besar tegangan dalam V (Volt)
Dengan rumus dapat ditulis:

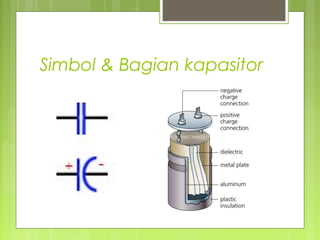

4. Simbol & Bagian kapasitor

5. Struktur Kapasitor

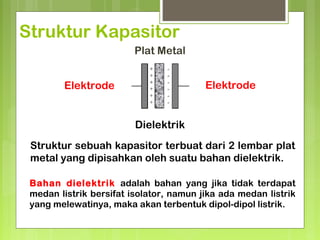

Struktur sebuah kapasitor terbuat dari 2 lembar plat
metal yang dipisahkan oleh suatu bahan dielektrik.
Plat Metal
Elektrode Elektrode
Dielektrik
Bahan dielektrik adalah bahan yang jika tidak terdapat
medan listrik bersifat isolator, namun jika ada medan listrik
yang melewatinya, maka akan terbentuk dipol-dipol listrik.

6. Kegunaan Kapasitor :
 Mencegah loncatan bunga api listrik pada
rangkaian yang mengandung kumparan, bila
tiba-tiba arus listrik diputuskan dan
dinyalakan. ( pada saklar )
 Menyimpan muatan atau energi listrik dalam
rangkaian penyala elektronik.
 Memilih panjang gelombang pada radio
penerima.
 Sebagai filter dalam catu daya (power supply).

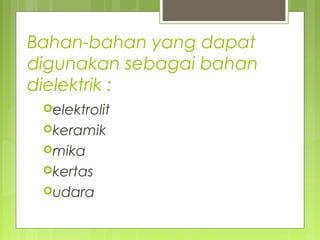

7. Bahan-bahan yang dapat
digunakan sebagai bahan
dielektrik :
elektrolit
keramik
mika
kertas
udara

8. Jenis Kapasitor :
Kapasitor Kertas
Kertas berfungsi sebagai bahan penyekat diantara kedua
pelat. Kapasitor jenis ini memiliki kapasitas 0,1 µF
Kapasitor Elektrolit
Pada kapaitor elektrolit, bahan penyekatnya adalah
aluminium oksida. Kapasitor elektrolit memiliki kapasitas
paling besar, yaitu sampai dengan 100.000 pF.
Kapasitor Variabel
Kapasitor Variabel adalah kapasitor dengan nilai
kapasitas dapat diubah-ubah, sehingga digunakan
untuk memilih frekuensi gelombang pada radio
penerima. Penyekatnya adalah udara, dengan nilai
maksimum kapasitasnya sampai dengan 500 pF (0,0005
µF)

9. Lanjutan …..

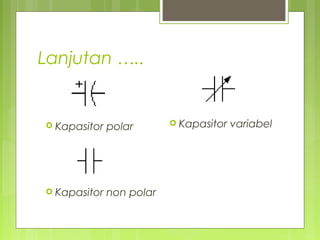

 Kapasitor polar
 Kapasitor non polar
 Kapasitor variabel

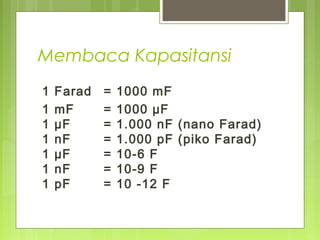

11. Membaca Kapasitansi
1 Farad = 1000 mF
1 mF = 1000 µF
1 µF = 1.000 nF (nano Farad)
1 nF = 1.000 pF (piko Farad)
1 µF = 10-6 F
1 nF = 10-9 F
1 pF = 10 -12 F

12. Menghitung nilai kapasitor

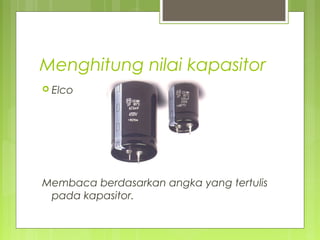

 Elco
Membaca berdasarkan angka yang tertulis
pada kapasitor.

13. Lanjutan

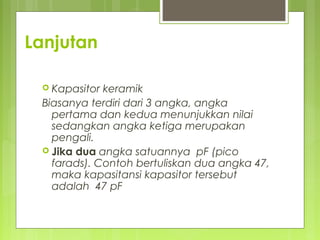

 Kapasitor keramik
Biasanya terdiri dari 3 angka, angka
pertama dan kedua menunjukkan nilai
sedangkan angka ketiga merupakan
pengali.
 Jika dua angka satuannya pF (pico
farads). Contoh bertuliskan dua angka 47,
maka kapasitansi kapasitor tersebut
adalah 47 pF

14. Lanjutan

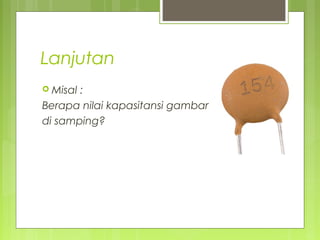

 Misal :
Berapa nilai kapasitansi gambar
di samping?

15. Lanjutan

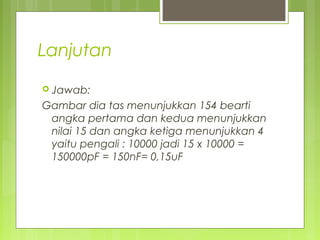

 Jawab:
Gambar dia tas menunjukkan 154 bearti
angka pertama dan kedua menunjukkan
nilai 15 dan angka ketiga menunjukkan 4
yaitu pengali : 10000 jadi 15 x 10000 =
150000pF = 150nF= 0,15uF

16. Lanjutan
 Tabel angka 3 sebagai pengali & toleransi

17. Lanjutan

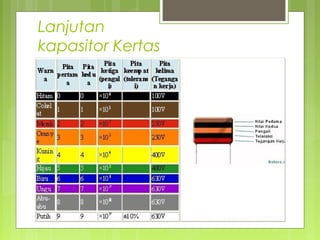

kapasitor Kertas

18. RANGKAIAN KAPASITOR

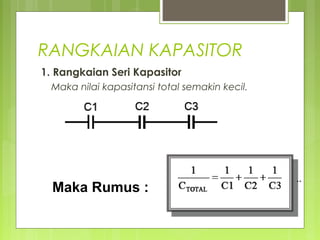

1. Rangkaian Seri Kapasitor
Maka nilai kapasitansi total semakin kecil.
Maka Rumus :

19. RANGKAIAN KAPASITOR
2. Rangkaian P ralel Kapasitor
Maka nilai kapasitansi total semakin besar.
Maka Rumus :

20. Soal
 Jelaskanlah secara singkat pengertian
kapasitor!
 Sebutkan jenis-jenis kapasitor !
 Sebutkan fungsi kapasitor!
 Gambarkanlah simbol kapasitor polar,
kapasitor non-polar dan kapasitor variable!
 Sebutkan lima macam bahan yang dapat
digunakan sebagai bahan dielektrik pada
kapasitor!

21. Terima Kasih
Selamat Belajar
