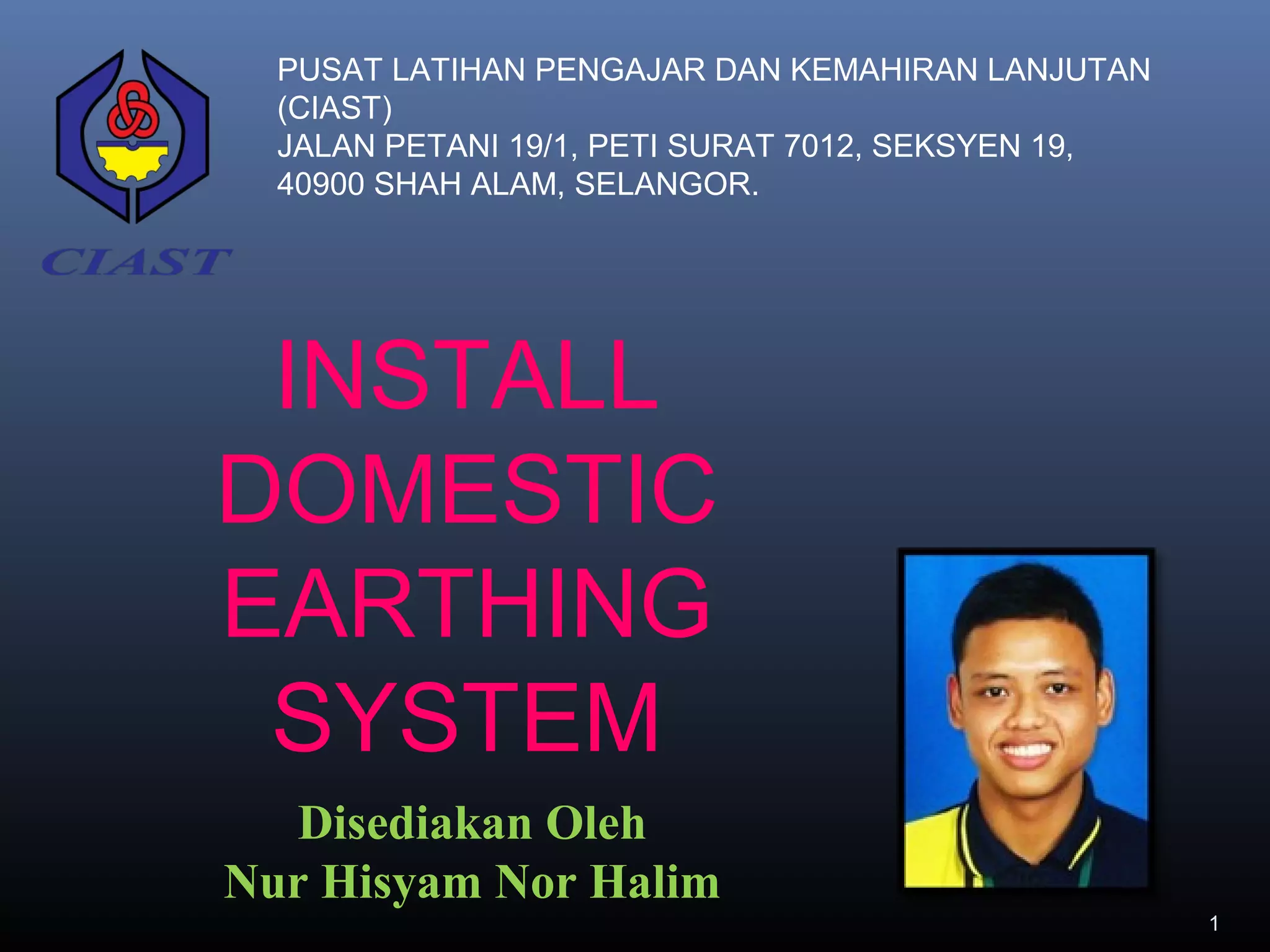

1. PUSAT LATIHAN PENGAJAR DAN KEMAHIRAN LANJUTAN
(CIAST)
JALAN PETANI 19/1, PETI SURAT 7012, SEKSYEN 19,
40900 SHAH ALAM, SELANGOR.
INSTALL
DOMESTIC
EARTHING
SYSTEM
Disediakan Oleh
Nur Hisyam Nor Halim
1
2. OBJEKTIF
• Tahu tentang konsep asas sistem pembumian
• Tahu tentang kesan elektrik keatas manusia apabila
tiada pemasangan sistem pembumian
• Boleh mengenali hazard elektrikal
• Tahu tentang perkakas sistem pembumian
2
3. PEMBUMIAN
APA ITU PEMBUMIAN ?
melindungi dari kejutan elektrik
- kebiasaannya langkah perlindungan sekunderi
PEMBUMIAN ADA LAH SAMBUNGAN PENGALIR
antara litar elektrik @ peralatan dan bumi
3
4. PERLINDUNGAN ELEKTRIK
GROUND FAULT CIRCUIT INTERRUPTER (GFCI)
disediakan untuk melindungi manusia
jarak lingkungan trip 4-6 ma
ujian sebulan sekali
4
5. Sesuatu sistem pembumian yang
direka dan dipasang dengan betul akan
menyelamatkan nyawa dan harta
benda yang boleh mengakibatkan
kebakaran.
5
6. Terdapat beberapa faktor yang
mempengaruhinya:-
Nilai rintangan bumi yang rendah.
Rintangan kakisan / karatan yang
baik.
kebolehan membawa arus berulang
kali.
6
7. Kerintangan
Tanah
dipengaruhi oleh komposisi dan jenis
tanah dan kelembapan.
elektrod pembumian perlu dipasang dan
ditanam sehingga ke tahap takungan air
(water table).
kandungan tanah mengandungi garam
dan galian yang akan berubah apabila
pertambahan air dalam tanah, seperti
hujan dan pengaliran air.
7
8. walaupun pertambahan garam galian
dapat mengurangkan rintangan bumi,
tetapi
ianya tidak digalakkan kerana berlakunya
kekaratan atau pengurasan (leaching)
keatas elektrod tersebut.
oleh kerana kesukaran untuk menduga
kerintangan tanah dengan tepat, maka
adalah mustahak menguji rintanagan
elektrod bumi, sebelum mulatugas
pencawang elektrik.
8
9. Kerintangan dan Jenis Tanah
Jenis tanah kerintangan (Ohm-
m)
Marshy ground 2 – 2.7
Loam and clay 4 – 150
Chalk 60 – 400
Sand 90 – 8,000
Peat 200 upwards
Sandy gravel 300 – 500
Rock 1000 upwards
9
14. Cara Menguji Kerintangan Tanah
Cara yang biasa untuk menguji kerintangan tanah
adalah cara “line traveres”, di mana empat pepaku
pengujian ditanam dengan jarak yang sama ‘a’
dalam satu garisan tegak dan kedalaman pepaku 1
inci.
14
15. Rintangan elektrod bumi terdiri daripada
faktor tersebut :-
Nilai rintangan elektrod dan penyambungan.
Nilai rintangan sesentuh antara elektrod bumi
dan tanah sekeliling elektrid.
Kerintangan tanah.
15
16. Ciri-ciri elektrod bumi
Luas keratan rentas
Kekuatan mekanikal
Keberaliran (conductivity) tinggi
Tidak mudah karat atau kakis
16
17. Jarak antara dua poin elektrod adalah dua
kali ganda kedalaman elektrod.
Contoh;
Jika elektrod yang ditanam adalah 12” maka
poin seterusnya adalah;
12” x 2 = 24”
17
