Sistem pembumian dan bonding sangat penting untuk memastikan keamanan instalasi pembangkit listrik tenaga surya. Ada dua cara utama sistem pembumian, yaitu grounding sistem untuk menghubungkan instalasi ke tanah, dan bonding perangkat untuk menghubungkan bagian konduktif yang tidak dialiri listrik. Sistem pembumian yang tepat dapat mencegah sengatan listrik dan kebakaran serta menjaga kualitas listrik yang dihasilkan.

1. D.35EBT15.009.1
Memasang Sistem
Proteksi Pembangkit EBT

2. Pembumian dan Bonding

3. Grounding
 Menghubungkan material konduktif yang aktif maupun tidak sedang
dialiri listrik ke tanah/ground.
 Tidak adanya sistem pembumian akan menimbulkan bahaya
sengatan listrik dan berpotensi memicu kerusakan instalasi
terutama pada saat tersambar petir
Ada dua cara dalam sistem pembumian :
1. Grounding pada sistem
2. Grounding pada perangkat/material
konduktif, yang disebut dengan Bonding

4. Grounding
 Grounding sistem
Memberikan sambungan ke bumi pada instalasi yang tengah dialiri
listrik.
By:energipedia.info

5. Bonding
 Grounding equipment atau bonding
Menyambungkan bagian material konduktor terbuka yang tidak
sedang dialiri listrik ke tanah.
Contoh : bonding pada bagian frame modul PV, housing inverter dan
charge controller, metal pada junction box, metal pondasi array, dll.

6. Fungsi Grounding
Fungsi sistem pembumian:
1. Perlindungan bangunan dan instalasi
terhadap petir
2. Keamanan kehidupan manusia dan
hewa, membatasi sentuhan dan
tegangan step ke nilai yang aman
3. Membatasi gangguan elektromagnetik
4. Menyediakan jalur aman untuk
menyalurkan gelombang petir ke tanah
5. Operasi yang benar dari jaringan
pasokan listrik dan memastikan kualitas
daya yang baik

7. Fungsi Grounding
Fungsi sistem pembumian:
Sistem pembumian yang tepat dapat mencegah sengatan listrik yang
berbahaya, mengurangi risiko kebakaran dan cedera personel.

8. Tipe Sistem Pembumian
Konfigurasi sistem pembumian yang paling umum digunakan adalah
sistem TN (Terre Neutre).
Terdapat 3 tipe TN, yaitu:
1. TN – C atau kombinasi PEN
2. TN – S atau separated neutral and grounding
3. TN – C – S gabungan TN-C dan TN-S
 Tipe TN-C digunakan untuk jaringan distribusi rendah
 Tidak memerlukan konduktor tambahan untuk koneksi ke PE
 Paling hemat biaya
 Sistem pembumian yang paling tidak aman

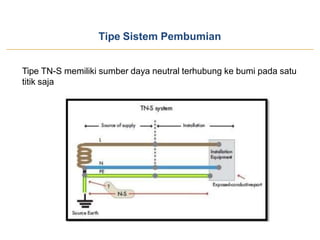

9. Tipe Sistem Pembumian
Tipe TN-S memiliki sumber daya neutral terhubung ke bumi pada satu
titik saja

10. Tipe Sistem Pembumian
Tipe TN-C-S memiliki persediaan konduktor neutral dari jaringan
distribusi yang terhubung ke bumi di sumbernya.

11. Instalasi Pembumian
Instalasi pembumian bekerja dengan baik pada kondisi sebagai
berikut:
 Kuat tahanan earthing harus mengikuti standar yang berlaku dan
sesuai dengan kebutuhan pemakai
 Bahan elektroda yang ditanam pada sistem pembumian harus
konduktor yang baik, tahan korosi, dan kuat secara mekanik
 Elektroda tersebut harus memiliki kontak yang baik dengan tanah di
sekelilingnya
 Tahanan pembumian atau resistansi tidak lebih dari 5 Ohm
 Agar tidak terlalu boros maka pembumian harus serendah mungkin

12. Instalasi Pembumian
Faktor yang mempengaruhi baik buruknya instalasi sistem
pembumian:
 Tahanan elektroda pembumian serta sambungan pada elektroda itu
sendiri
 T
ahanan penghantar kabel BC yang berhubungan dengan
peralatan atau alat elektronik
 Tahanan kontak diantara tanah dengan elektroda
 Tahanan dari massa tanah di sekitar elektroda pembumian

13. Instalasi Pembumian
1. Mengukur resistansi lokasi pembumian
Alat : earth ground tester
 Lakukan tes resistivitas tanah di beberapa
lokasi untuk mendapatkan lokasi terbaik
 Hitung panjang elektroda yang dibutuhkan
untuk mendapatkan nilai tahanan 5 Ohm, bisa
juga menggunakan grafik Tahanan elektroda

14. Instalasi Pembumian
2. Memasang elektroda pembumian
Bahan : Rod /Batang pembumian
 Tancapkan ground rod ke dalam tanah
 Jika lebih dari satu ground rod pasang secara parallel atau menggunakan
metode ring
 Kabel BC dengan ukuran sesuai desain dapat dibenamkan disekitar
rumah pembangkit atau array PV

15. Instalasi Pembumian
3. Membuat kotak pembumian
Bahan : Semen beton
 Bertujuan untuk menjaga sambungan sistem pembumian dan kondisi
tanah
By:Buku instalasi PL
TS Do and Donts

16. Best Practices Sistem Pembumian
 Pembumian metal pondasi  Pembumian frame modul PV
 Pembumian kerangka inverter  Pembumian junction box
By:Buku instalasi PL
TS Do and Donts

17. Kenapa Pembumian
 Pembumian sebagai titik nol dan sebagai penampung listrik transien yang di
akibatkan oleh beragam hal
 Pembumian di gunakan untuk menjadi titik referensi nol voltage untuk kebutuhan
signal dan lain nya
 Pembumian di gunakan untuk semua alat keselamatan system kelistrikan bisa
berfungsi dengan baik
 Case grounding – di mana kotak perangkat electronic dan kelistrikan di
sambungkan ke sirkuit pembumian sehingga aman jika ada “live-wire” yang
menyentuh kotak demi keselamatan manusia yang berpotensi kesetrum
 Surge Protection Devices – di mana alat ini akan melindungi perangkat listrik
dan electronic dari voltage surge yang di hasilkan oleh beragam hal terutama
sambaran petir di sekitar lokasi
 Circuit Ground – di mana ini di butuhkan untuk perangkat listrik dan electronic
bisa berfungsi
 Penangkal Petir – Di mana ini di butuhkan untuk mencegah sambaran petir di
tempat yang tidak terduga

18. Kenapa Pembumian
SPD
Case
Grounding
Equipment
Ground
Circuit
Lightning
Arrester
Akan ada perbedaan tegangan antara
pembumian system dan pembumian dari
lightning arrester
Perbedaan tegangan ini akan
mengakibatkan tegangan transien dan
surge ke system pembumian perangkat
System pembumian perangkat
System pembumian
penangkal petir

19. Kenapa Pembumian
SPD
Case
Grounding
Equipment
Ground
Circuit
Lightning
Arrester
System pembumian dalam satu fasilitas
harus di bonding dengan baik sehingga
seluruh pembumian menjadi satu
Akan ada beberapa pengecualian yang
berkaitan dengan system electronic yang
sensitive terhadap pembumian

20. Best Practices Sistem Pembumian

21. Best Practices Sistem Penangkal Petir

22. TERIMA KASIH
