2019/07/19 Deep Learning JP: http://deeplearning.jp/seminar-2/

1. 1
DEEP LEARNING JP
[DL Papers]
http://deeplearning.jp/
“Bayesian Uncertainty Estimation for Batch Normalized
Deep Networks (ICML2018)”
Kensuke Wakasugi, Panasonic Corporation.

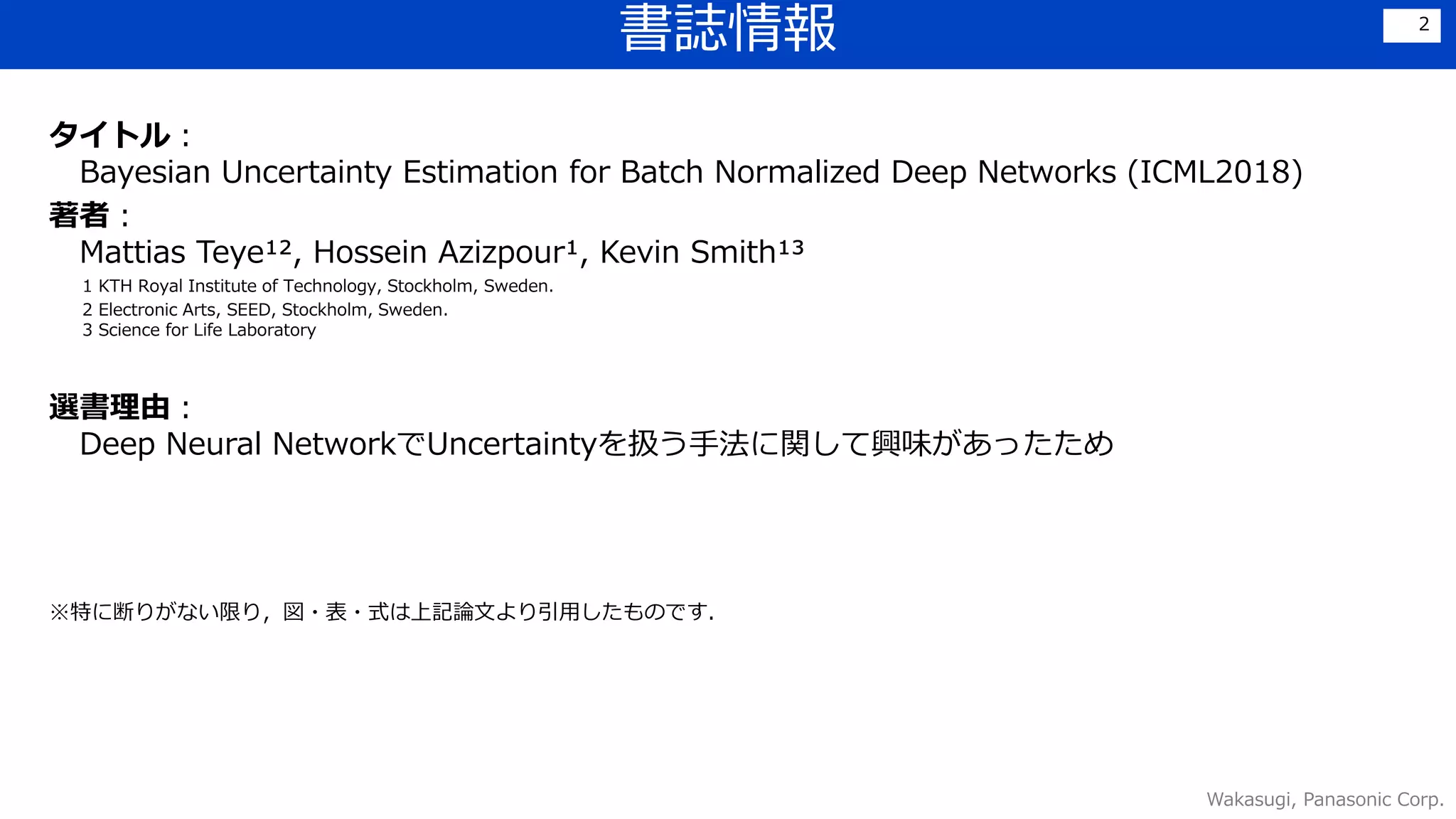

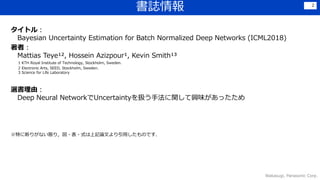

2. タイトル：
Bayesian Uncertainty Estimation for Batch Normalized Deep Networks (ICML2018)
著者：
Mattias Teye¹², Hossein Azizpour¹, Kevin Smith¹³
1 KTH Royal Institute of Technology, Stockholm, Sweden.
2 Electronic Arts, SEED, Stockholm, Sweden.
3 Science for Life Laboratory
選書理由：
Deep Neural NetworkでUncertaintyを扱う手法に関して興味があったため
※特に断りがない限り，図・表・式は上記論文より引用したものです．
書誌情報
Wakasugi, Panasonic Corp.
2

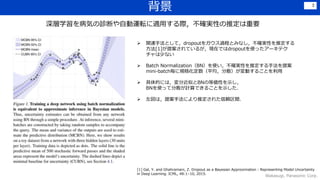

3. 背景
Wakasugi, Panasonic Corp.
3
深層学習を病気の診断や自動運転に適用する際，不確実性の推定は重要
 関連手法として，dropoutをガウス過程とみなし，不確実性を推定する
方法[1]が提案されているが，現在ではdropoutを使ったアーキテク
チャは少ない
 Batch Normalization（BN）を使い，不確実性を推定する手法を提案
mini-batch毎に規格化定数（平均，分散）が変動することを利用
 具体的には，変分近似とBNの等価性を示し，
BNを使って分散が計算できることを示した．
 左図は，提案手法により推定された信頼区間．
[1] Gal, Y. and Ghahramani, Z. Dropout as a Bayesian Approximation : Representing Model Uncertainty
in Deep Learning. ICML, 48:1–10, 2015.

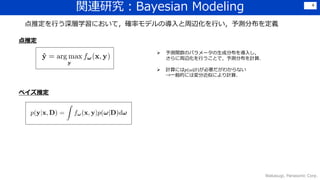

4. 関連研究：Bayesian Modeling
Wakasugi, Panasonic Corp.
4
点推定を行う深層学習において，確率モデルの導入と周辺化を行い，予測分布を定義
 予測関数のパラメータの生成分布を導入し，
さらに周辺化を行うことで，予測分布を計算．
 計算には𝑝(𝜔|𝐷)が必要だがわからない
→一般的には変分近似により計算．
点推定
ベイズ推定

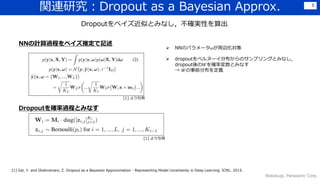

5. 関連研究：Dropout as a Bayesian Approx.
Wakasugi, Panasonic Corp.
5
Dropoutをベイズ近似とみなし，不確実性を算出
 NNのパラメータ𝜔が周辺化対象
 dropoutをベルヌーイ分布からのサンプリングとみなし，
dropout後の𝑊を確率変数とみなす
→ 𝑊の事前分布を定義
NNの計算過程をベイズ推定で記述
Dropoutを確率過程とみなす
[1] より引用
[1] より引用
[1] Gal, Y. and Ghahramani, Z. Dropout as a Bayesian Approximation : Representing Model Uncertainty in Deep Learning. ICML. 2015.

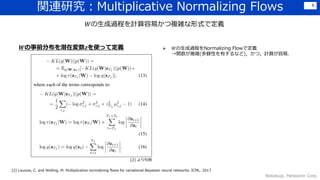

6. 関連研究：Multiplicative Normalizing Flows
Wakasugi, Panasonic Corp.
6
𝑊の生成過程を計算容易かつ複雑な形式で定義
 𝑊の生成過程をNormalizing Flowで定義
→関数が複雑(多蜂性を有するなど)，かつ，計算が容易．
𝑾の事前分布を潜在変数𝒛を使って定義
[1] より引用
[2] より引用
[2] Louizos, C. and Welling, M. Multiplicative normalizing flows for variational Bayesian neural networks. ICML. 2017.

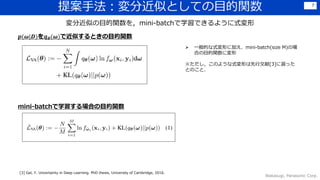

7. 提案手法：変分近似としての目的関数
Wakasugi, Panasonic Corp.
7
変分近似の目的関数を，mini-batchで学習できるように式変形
 一般的な式変形に加え、mini-batch(size M)の場
合の目的関数に変形
※ただし，このような式変形は先行文献[3]に習った
とのこと．
𝒑(𝝎|𝑫)を𝒒 𝜽(𝝎)で近似するときの目的関数
mini-batchで学習する場合の目的関数
[3] Gal, Y. Uncertainty in Deep Learning. PhD thesis, University of Cambridge, 2016.

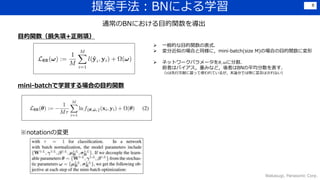

8. 提案手法：BNによる学習
Wakasugi, Panasonic Corp.
8
通常のBNにおける目的関数を導出
 一般的な目的関数の表式．
 変分近似の場合と同様に，mini-batch(size M)の場合の目的関数に変形
 ネットワークパラメータを𝜃, 𝜔に分割．
前者はバイアス，重みなど，後者はBNの平均分散を表す．
（𝜏は先行文献に習って使われているが，本論分では特に言及はされない）
目的関数（損失項+正則項）
mini-batchで学習する場合の目的関数
※notationの変更

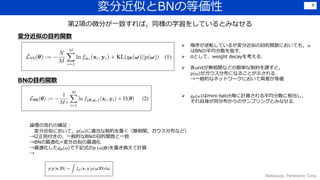

9. 変分近似とBNの等価性
Wakasugi, Panasonic Corp.
9
第2項の微分が一致すれば，同様の学習をしているとみなせる
 順序が逆転しているが変分近似の目的関数においても，𝜔
はBNの平均分散を指す．
 Ωとして、weight decayを考える．
 各unitが無相関などの簡単な制約を課すと，
𝑝 𝜔 がガウス分布になることが示される．
→一般的なネットワークにおいて両者が等価
 𝑞 𝜃(𝜔)はmini-batch毎に計算される平均分散に相当し，
それ自身が同分布からのサンプリングとみなせる．
変分近似の目的関数
BNの目的関数
論理の流れの補足：
変分近似において，𝑝 𝜔 に適当な制約を置く（無相関，ガウス分布など）
→l2正則付きの，一般的なBNの目的関数と一致
→BNの最適化=変分近似の最適化
→最適化した𝑞 𝜃(𝜔)で下記式の𝑝 (𝜔|𝑫)を置き換えて計算
→

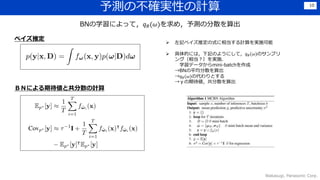

10. 予測の不確実性の計算
Wakasugi, Panasonic Corp.
10
BNの学習によって，𝑞 𝜃(𝜔)を求め，予測の分散を算出
 左記ベイズ推定の式に相当する計算を実施可能
 具体的には，下記のようにして，𝑞 𝜃(𝜔)のサンプリ
ング（相当？）を実施．
学習データからmini-batchを作成
→BNの平均分散を算出
→𝑞 𝜃(𝜔)の代わりとする
→ｙの期待値，共分散を算出
ベイズ推定
ＢＮによる期待値と共分散の計算

11. 性能評価指標
Wakasugi, Panasonic Corp.
11
Predictive Log Likelihood(PLL)とContinuous Ranked Probability Score(CRPS)により評価
 これそのままでは，評価指標には出来ないため，
Constant Uncertaintyを使った場合のスコアを0
Optimal Uncertaintyを使った場合のスコアを100
に規格化．
 Constant Uncertaintyは共通のUncertaintyでPLLま
たはCRPSを最適化した値．
 Optimal Uncertaintyはデータ毎にUncertaintyをPLL
またはCRPSに対し最適化した値．
Predictive Log Likelihood
Continuous Ranked Probability Score
※𝐹(𝑦)は累積密度分布

12. 比較結果
Wakasugi, Panasonic Corp.
12
UCIデータセットを用いて，2指標について性能を比較
MCBN（Monte Calro Batch Normalization，提案手法）
MCDO（Monte Calro Dropout）
MNF（Multiplicative Normalizing Flows）
 最大100と考えると，かなり性能が悪いが，そもそもLower Boundといっても最適化した値なので難しい
 Lower Bound（Constant Uncertainty）を優位に超えているものを*で表記
• 既存手法を上回ったという主張だが，解釈が難しい．

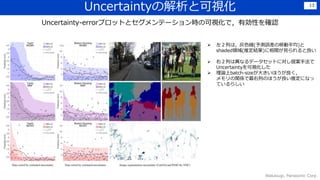

13. Uncertaintyの解析と可視化
Wakasugi, Panasonic Corp.
13
Uncertainty-errorプロットとセグメンテーション時の可視化で，有効性を確認
 左２列は，灰色線(予測誤差の移動平均)と
shaded領域(推定結果)に相関が見られると良い
 右２列は異なるデータセットに対し提案手法で
Uncertaintyを可視化した
 理論上batch-sizeが大きいほうが良く，
メモリの関係で最右列のほうが良い推定になっ
ているらしい

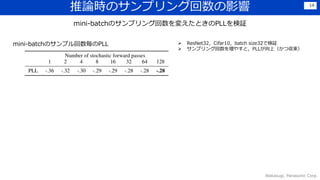

14. 推論時のサンプリング回数の影響
Wakasugi, Panasonic Corp.
14
mini-batchのサンプリング回数を変えたときのPLLを検証
 ResNet32，Cifar10，batch size32で検証
 サンプリング回数を増やすと，PLLが向上（かつ収束）
mini-batchのサンプル回数毎のPLL

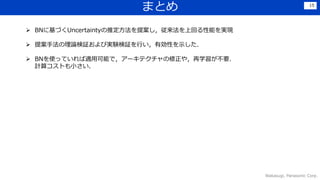

15. まとめ
Wakasugi, Panasonic Corp.
15
 BNに基づくUncertaintyの推定方法を提案し，従来法を上回る性能を実現
 提案手法の理論検証および実験検証を行い，有効性を示した．
 BNを使っていれば適用可能で，アーキテクチャの修正や，再学習が不要．
計算コストも小さい．

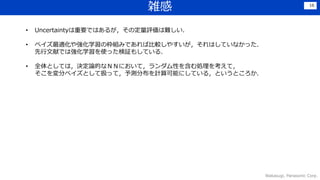

16. 雑感
Wakasugi, Panasonic Corp.
16
• Uncertaintyは重要ではあるが，その定量評価は難しい．
• ベイズ最適化や強化学習の枠組みであれば比較しやすいが，それはしていなかった．
先行文献では強化学習を使った検証もしている．
• 全体としては，決定論的なＮＮにおいて，ランダム性を含む処理を考えて，
そこを変分ベイズとして扱って，予測分布を計算可能にしている，というところか．
