1. POLITECNICO DI TORINO
III Facoltà di Ingegneria
Corso di Laurea in Ingegneria Informatica
Interfaccia utente basata su
eye-tracking per sistemi di
controllo ambientale
Relatori: Candidato:
Prof. Fulvio Corno Luigi De Russis
Dott. Emiliano Castellina

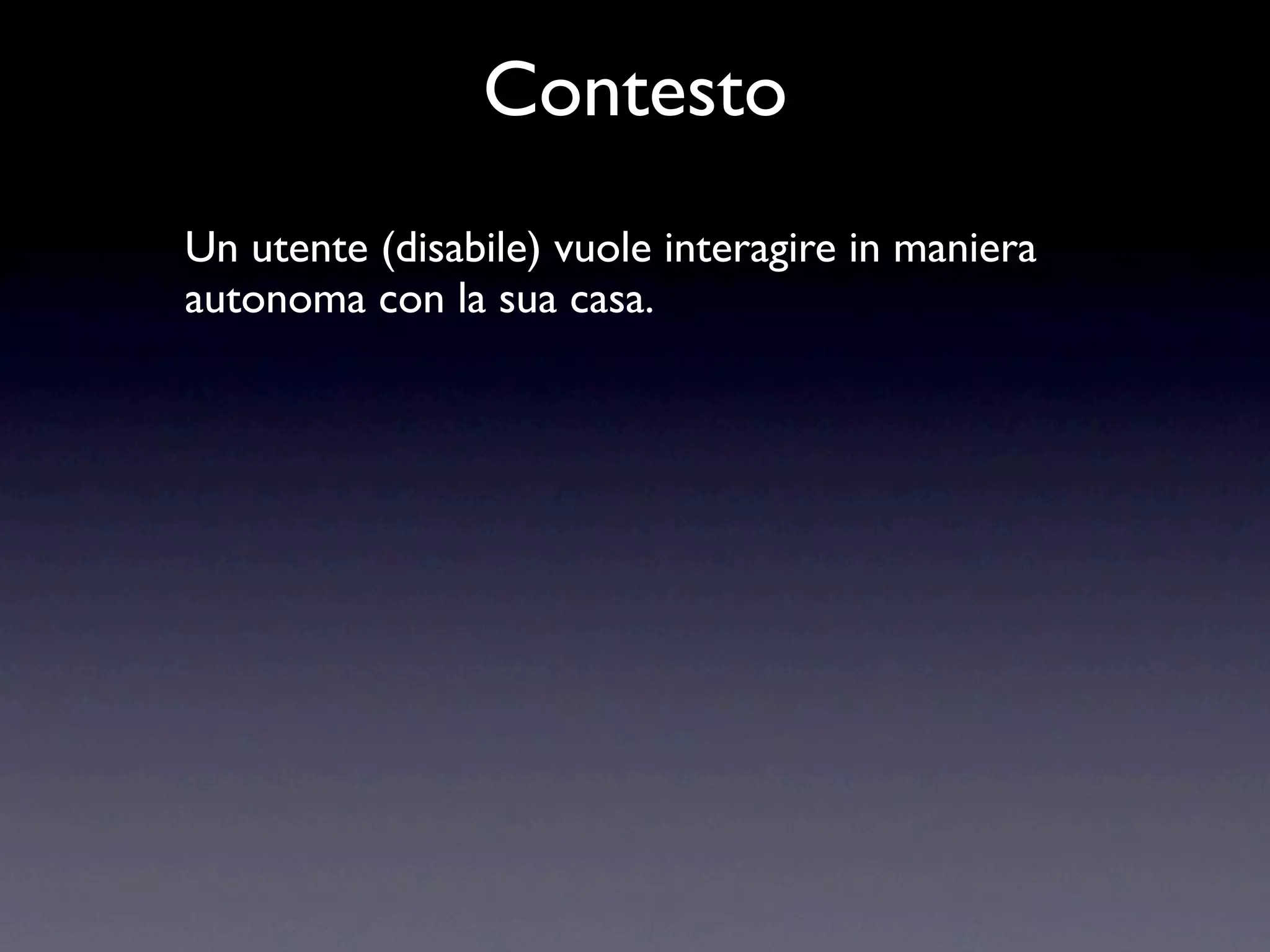

2. Contesto
Un utente (disabile) vuole interagire in maniera
autonoma con la sua casa.

3. Contesto
Un utente (disabile) vuole interagire in maniera
autonoma con la sua casa.

4. Contesto
Un utente (disabile) vuole interagire in maniera
autonoma con la sua casa.
Per farlo ha bisogno:
• domotica

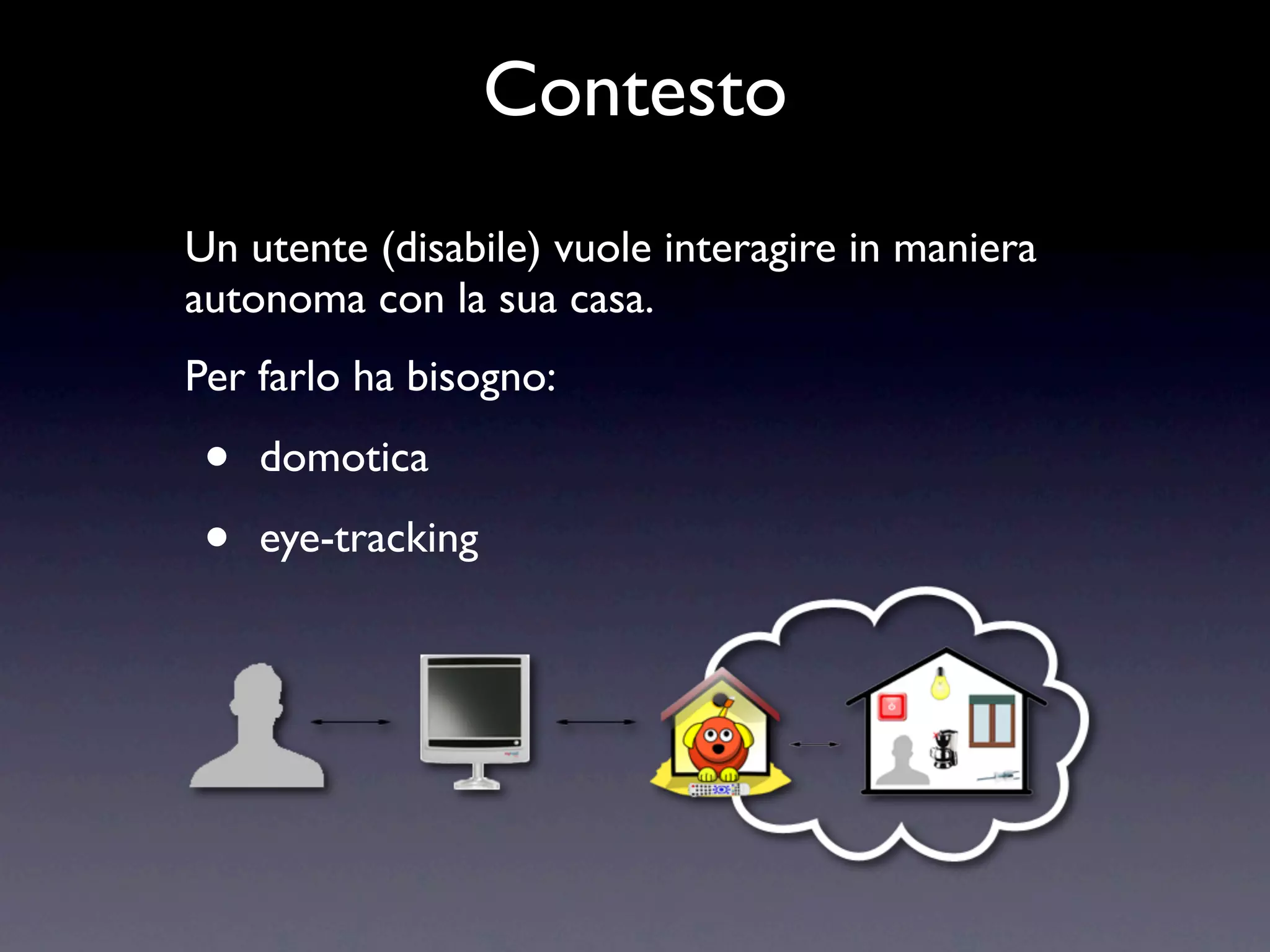

5. Contesto
Un utente (disabile) vuole interagire in maniera
autonoma con la sua casa.
Per farlo ha bisogno:
• domotica
• eye-tracking

6. Contesto
Un utente (disabile) vuole interagire in maniera
autonoma con la sua casa.
Per farlo ha bisogno:
• tocco di Mida
• domotica • precisione
• eye-tracking

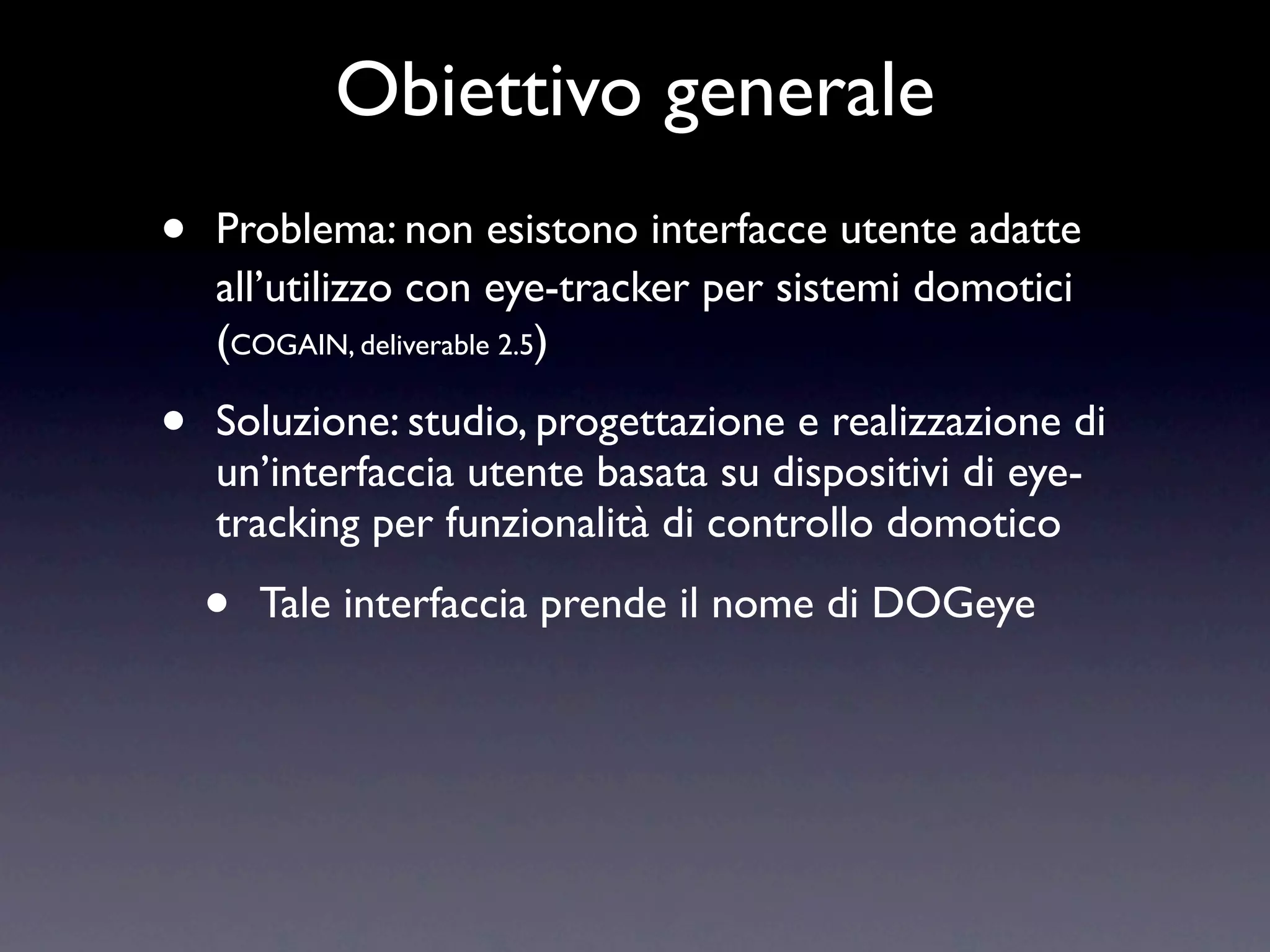

7. Obiettivo generale
• Problema: non esistono interfacce utente adatte
all’utilizzo con eye-tracker per sistemi domotici
(COGAIN, deliverable 2.5)
• Soluzione: studio, progettazione e realizzazione di
un’interfaccia utente basata su dispositivi di eye-
tracking per funzionalità di controllo domotico
• Tale interfaccia prende il nome di DOGeye

8. Obiettivi di DOGeye
• Rispetto delle linee guida COGAIN
• Interazione con DOG
• Utilizzo con mouse, tastiera ed eye-tracker (ETU-
Driver)
• Utilizzo di tecnologie allo stato dell’arte per la
realizzazione dell’interfaccia (WPF)

9. Caratteristiche
• Assoluta indipendenza dal tipo di ambiente
domotico
• Navigazione per stanze e per funzionalità
• Modalità di selezione:
• singola
• multipla (per stanze e dispositivi)
• per tipo di dispositivi
• Comando dei dispositivi e visualizzazione dello
stato

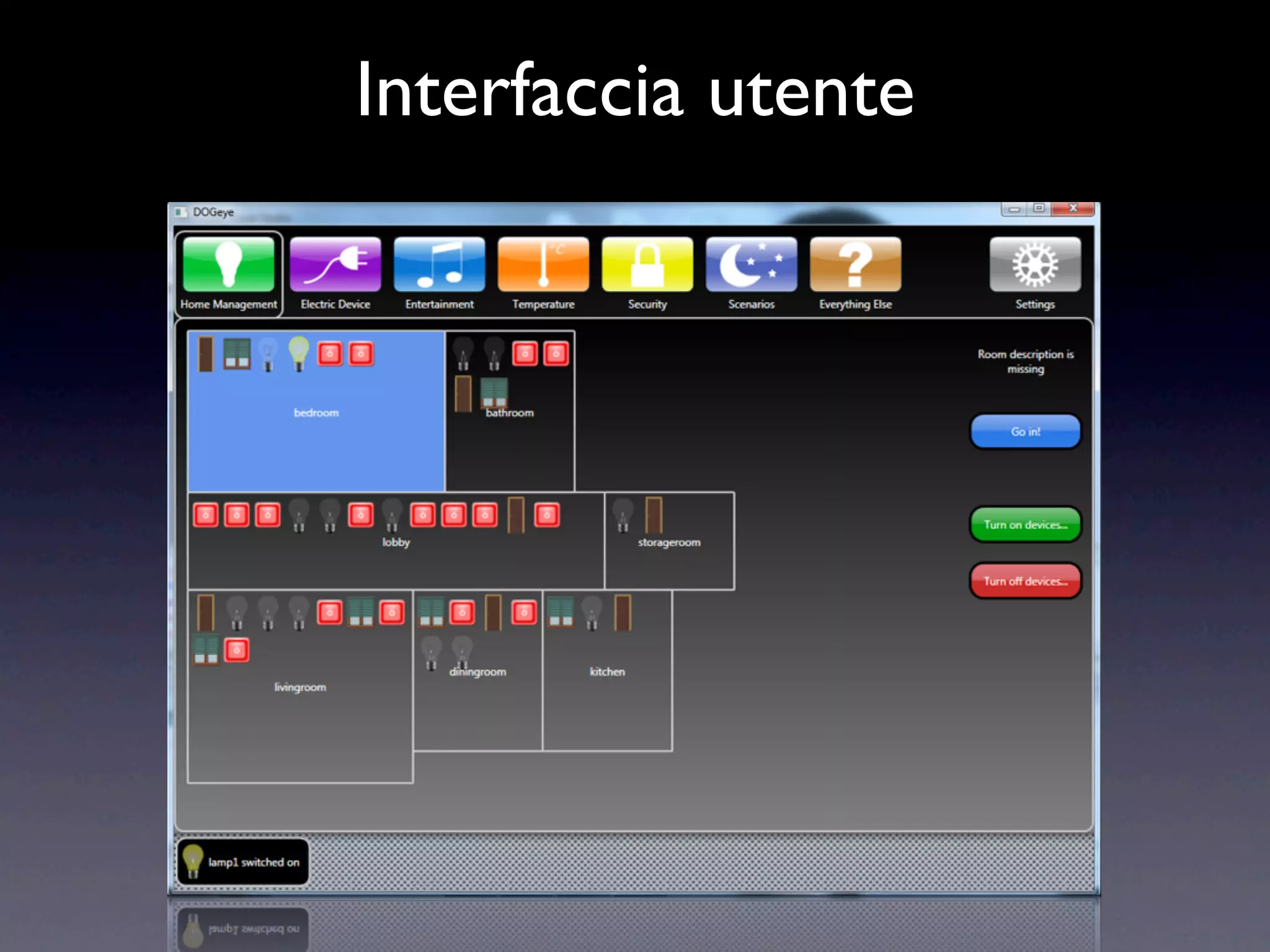

10. Interfaccia utente

11. Interfaccia utente
Area dei tab:
vista funzionale della casa

12. Interfaccia utente
Area di selezione:
vista strutturale della casa

13. Interfaccia utente
Area
di
comando

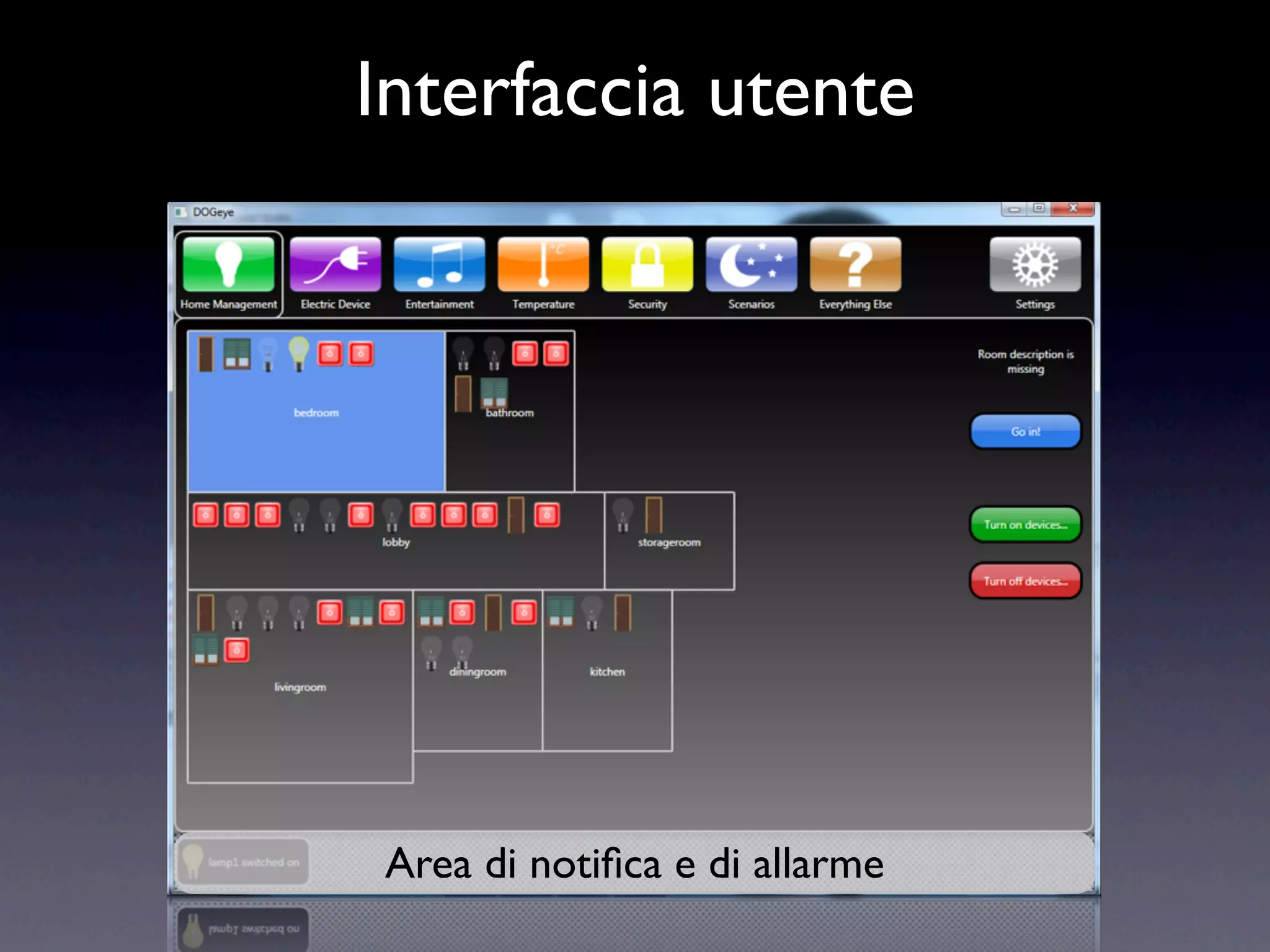

14. Interfaccia utente
Area di notifica e di allarme

15. Architettura generale

16. Demo

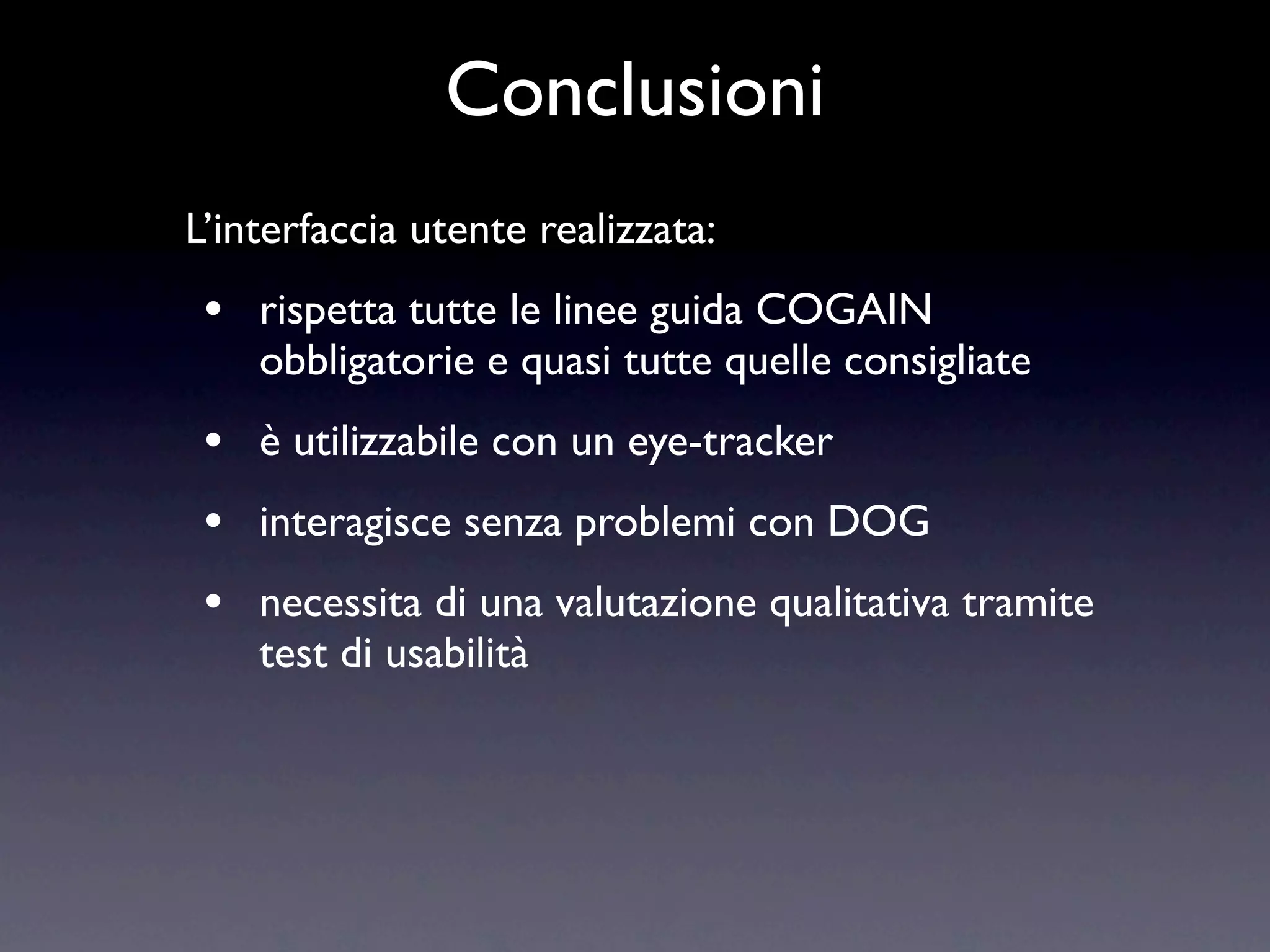

17. Conclusioni
L’interfaccia utente realizzata:
• rispetta tutte le linee guida COGAIN
obbligatorie e quasi tutte quelle consigliate
• è utilizzabile con un eye-tracker
• interagisce senza problemi con DOG
• necessita di una valutazione qualitativa tramite
test di usabilità

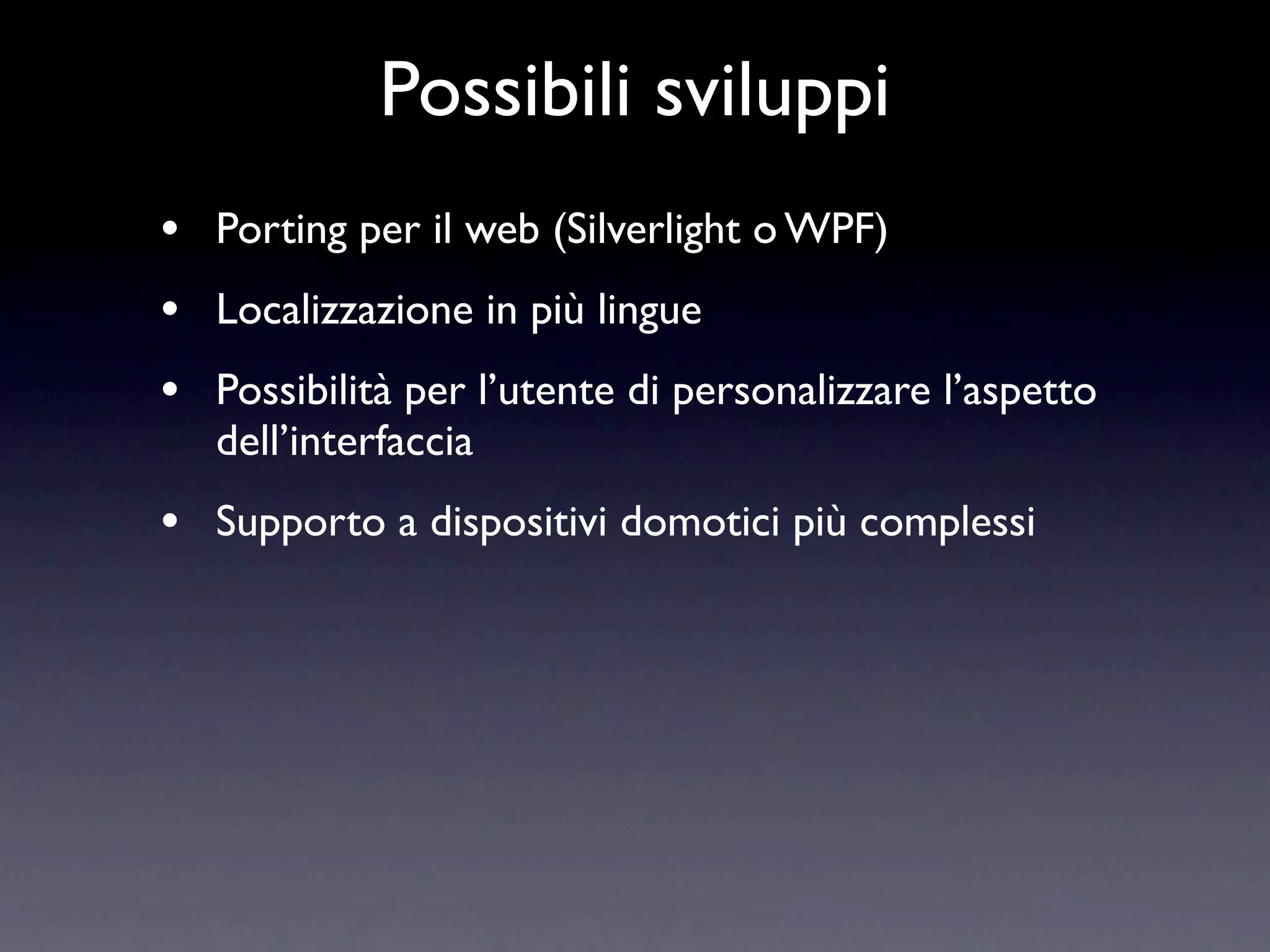

18. Possibili sviluppi
• Porting per il web (Silverlight o WPF)
• Localizzazione in più lingue
• Possibilità per l’utente di personalizzare l’aspetto
dell’interfaccia
• Supporto a dispositivi domotici più complessi

19. Appendici

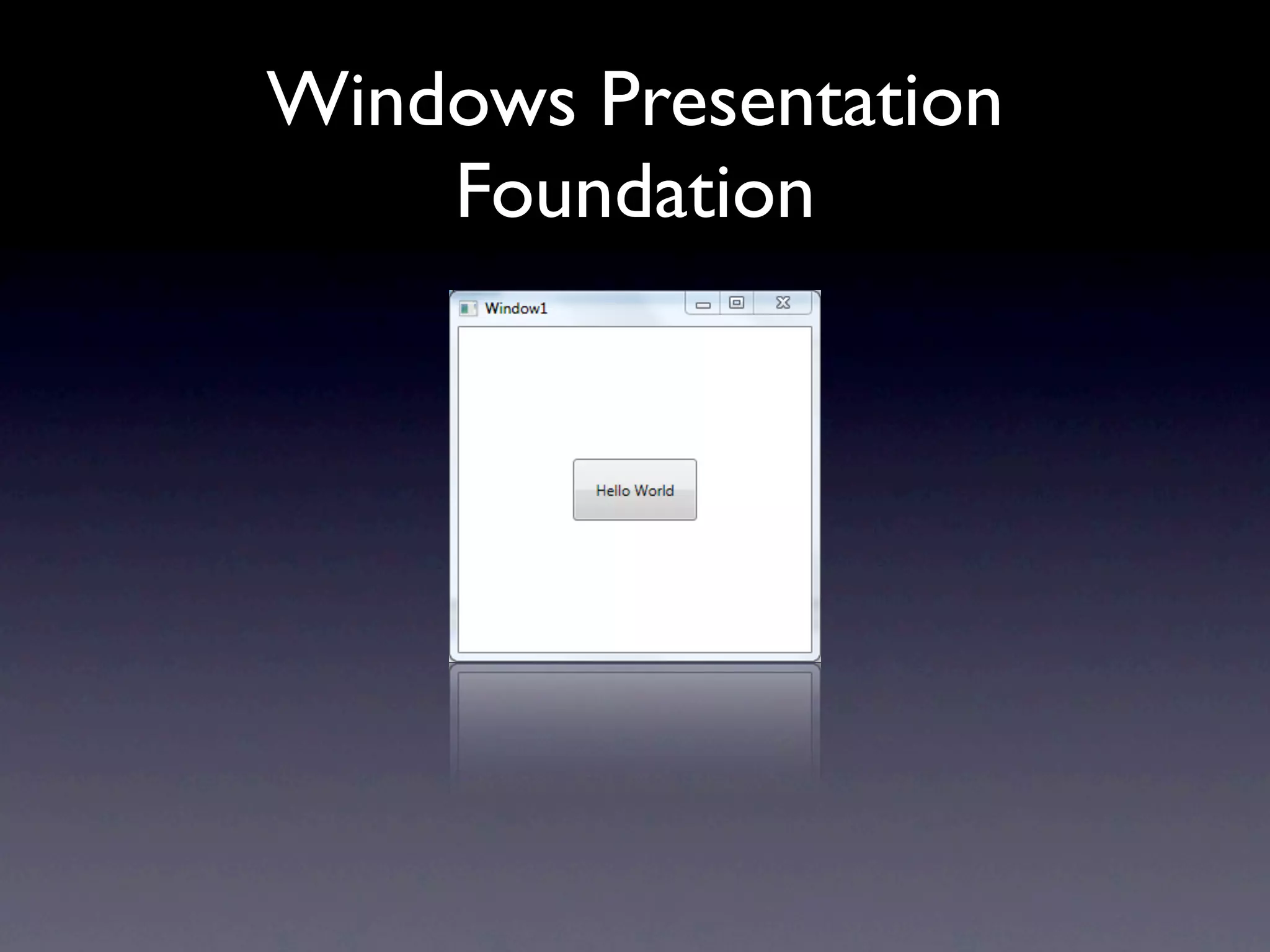

20. Windows Presentation
Foundation

21. Windows Presentation
Foundation
<Button
Content="Hello World"
Height="50"
Width="100"
Click="Button_Click"/>

22. Windows Presentation
Foundation
<Button
Content="Hello World"
Height="50"
Width="100"
Click="Button_Click"/>
private void Button_Click(object sender,
RoutedEventArgs e)
{
MessageBox.Show("Hello World!");
}

23. Linee guida COGAIN
1.1 Fornire un sistema di notifiche per gli allarmi veloce, facile da
1
capire e multimodale
1.2 Fornire all’utente solo poche e chiare opzioni per gestire eventi
2
di allarme
1.3 Fornire un’azione di default per affrontare un evento di allarme 1
1.4 Fornire una richiesta di conferma per le operazioni critiche e
1
possibilmente dannose
1.5 Fornire una funzionalità di STOP che interrompa ogni operazione 1
2.1 Fornire una connessione con il COGAIN ETU-Driver 1
2.2 Supportare differenti metodi di input 2
2.3 Fornire un layout riconfigurabile, appropriato per diverse
2
performance dell’eye-tracking e per diverse esigenze degli utenti

24. Linee guida COGAIN (II)
2.4 Supportare più metodi di input allo stesso momento 2
2.5 Gestire la perdita del controllo dell’input fornendo azioni di
2
default automatiche
3.1 Rispondere agli eventi e ai comandi dell’ambiente domotico nel
1
giusto tempo
3.2 Gestire eventi con diversa priorità temporale 1
3.3 Eseguire comandi con diversa priorità 1
3.4 Fornire un feedback quando vengono eseguite operazioni e
2
comandi automatici
3.5 Gestire (creare, modificare, cancellare) scenari 2
3.6 Conoscere lo stato corrente di ogni dispositivo 2

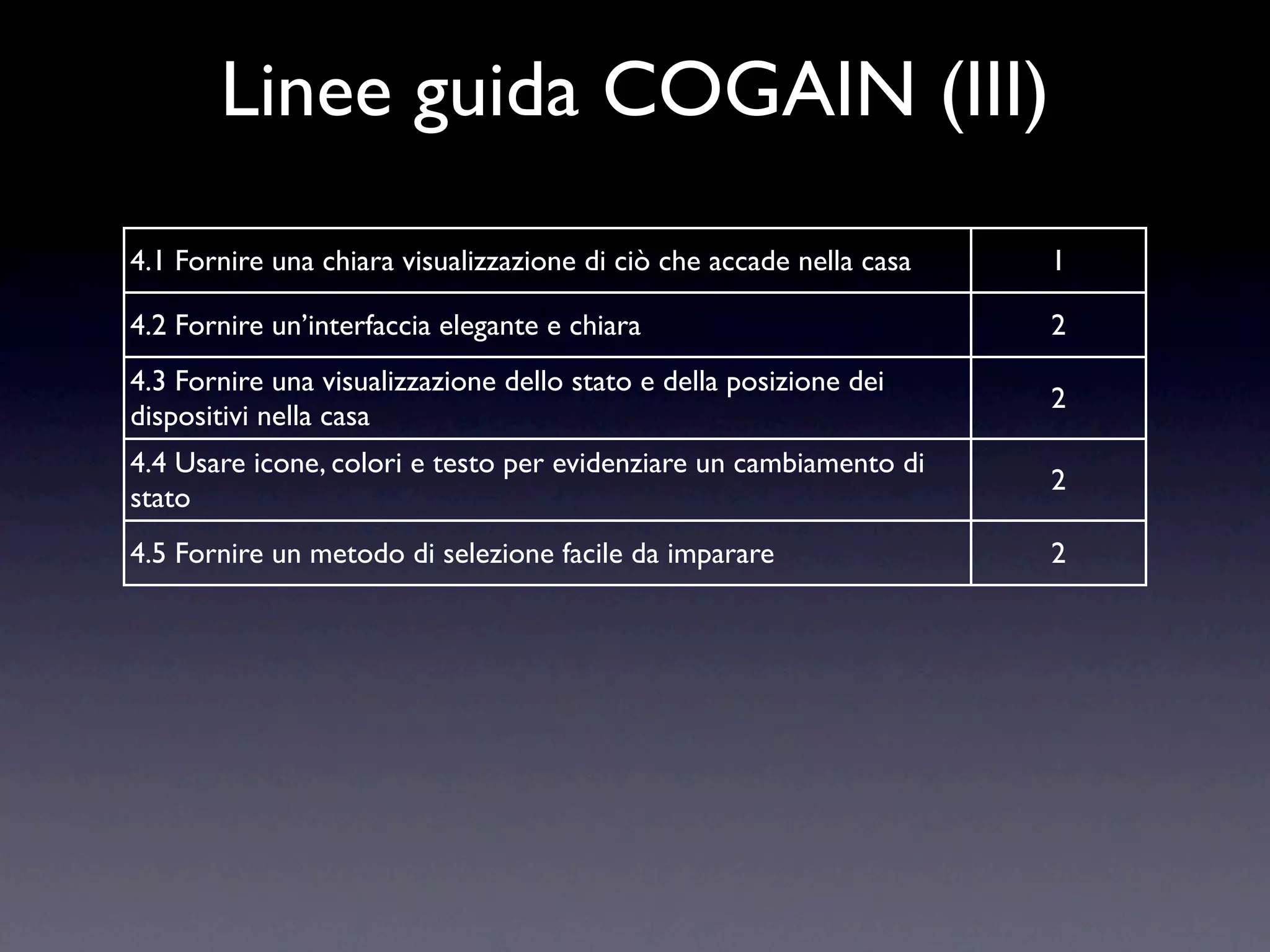

25. Linee guida COGAIN (III)
4.1 Fornire una chiara visualizzazione di ciò che accade nella casa 1
4.2 Fornire un’interfaccia elegante e chiara 2
4.3 Fornire una visualizzazione dello stato e della posizione dei
2
dispositivi nella casa
4.4 Usare icone, colori e testo per evidenziare un cambiamento di
2
stato
4.5 Fornire un metodo di selezione facile da imparare 2
