Digital system and binary numbers

Sistem Digital
Nugroho Adi P
nugnux@gmail.com
Aravir@me.com
Friday, August 22, 14

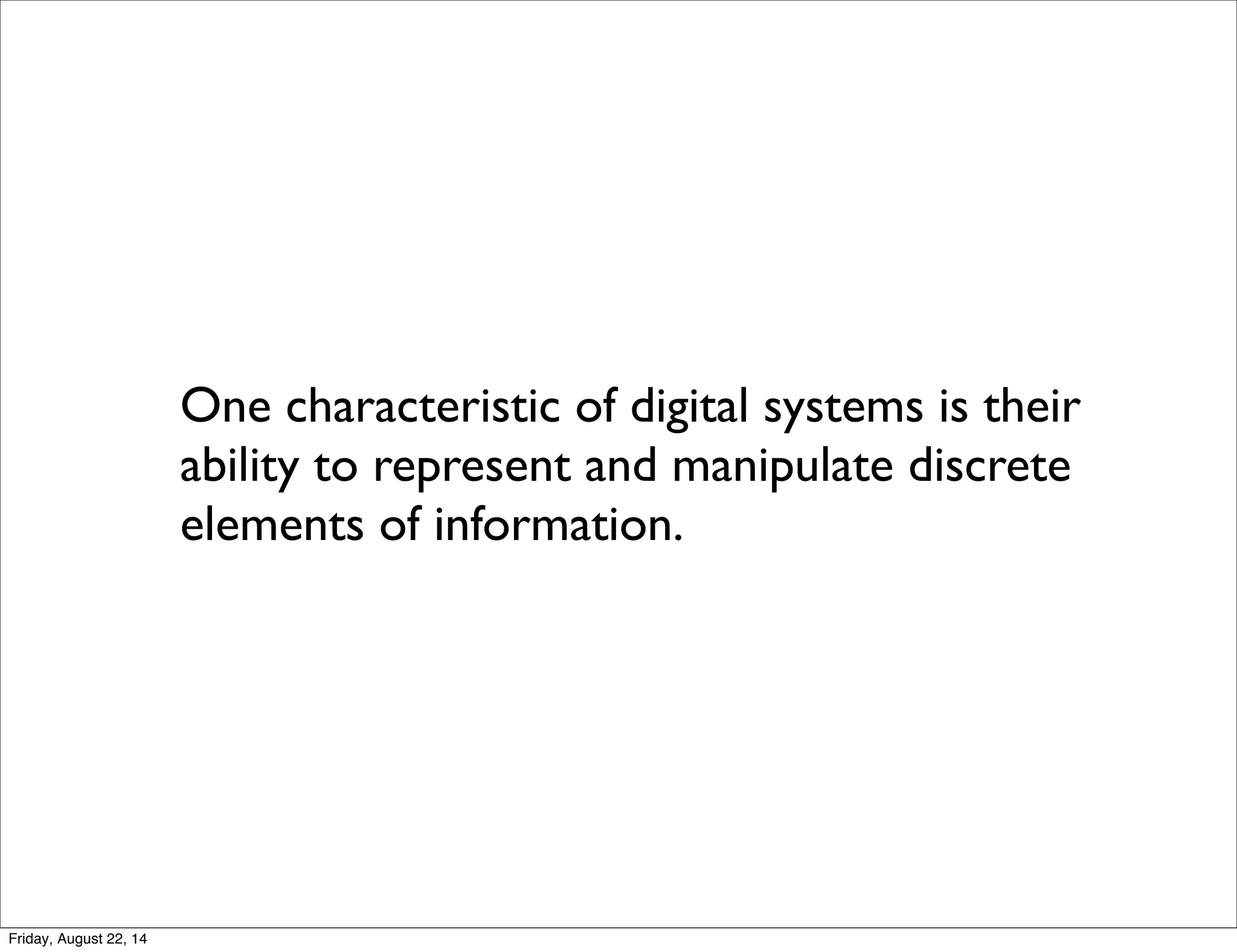

One characteristic of digital systems is their
ability to represent and manipulate discrete
elements of information.

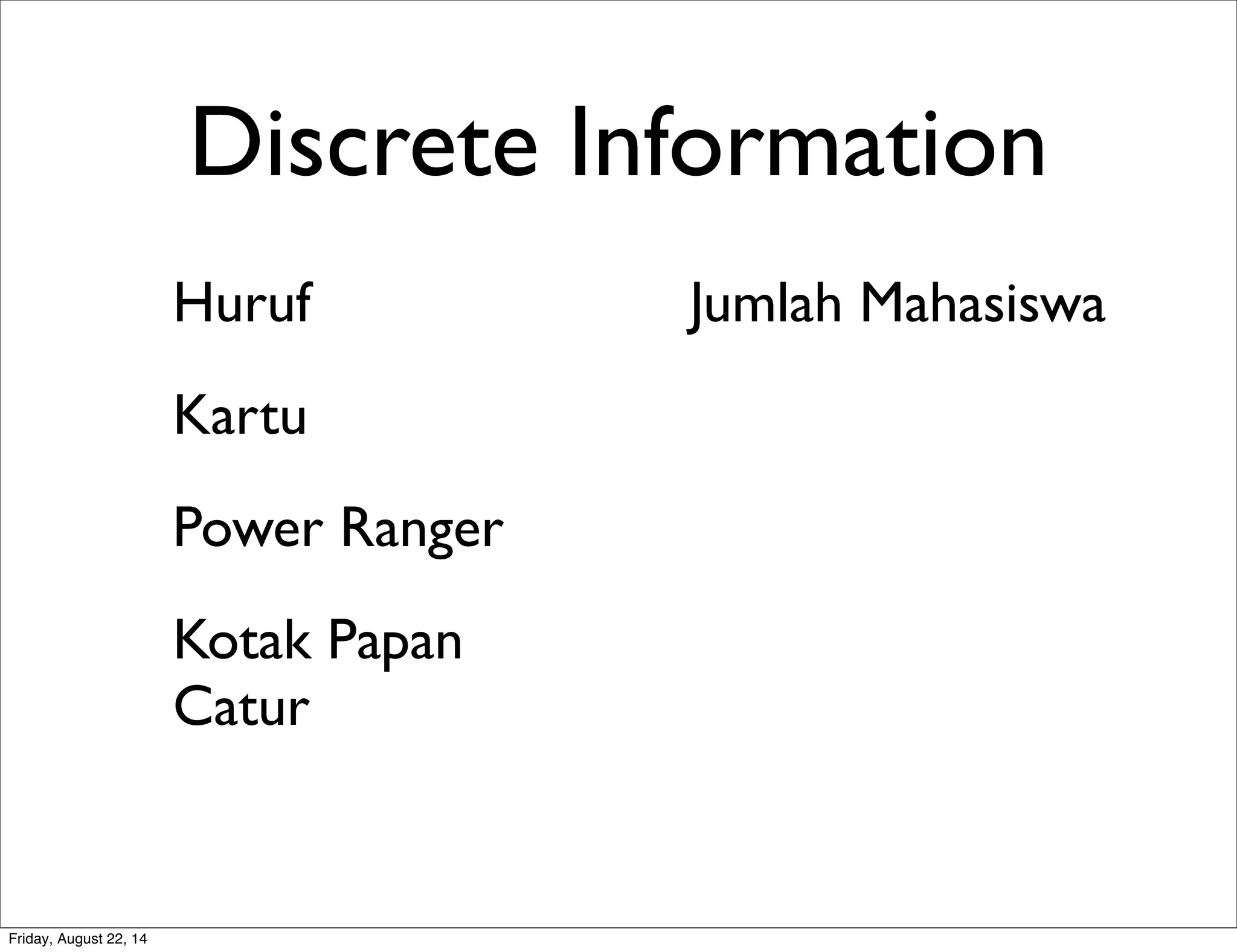

Discrete Information
Huruf
Kartu
Power Ranger
Kotak Papan
Catur
Jumlah Mahasiswa

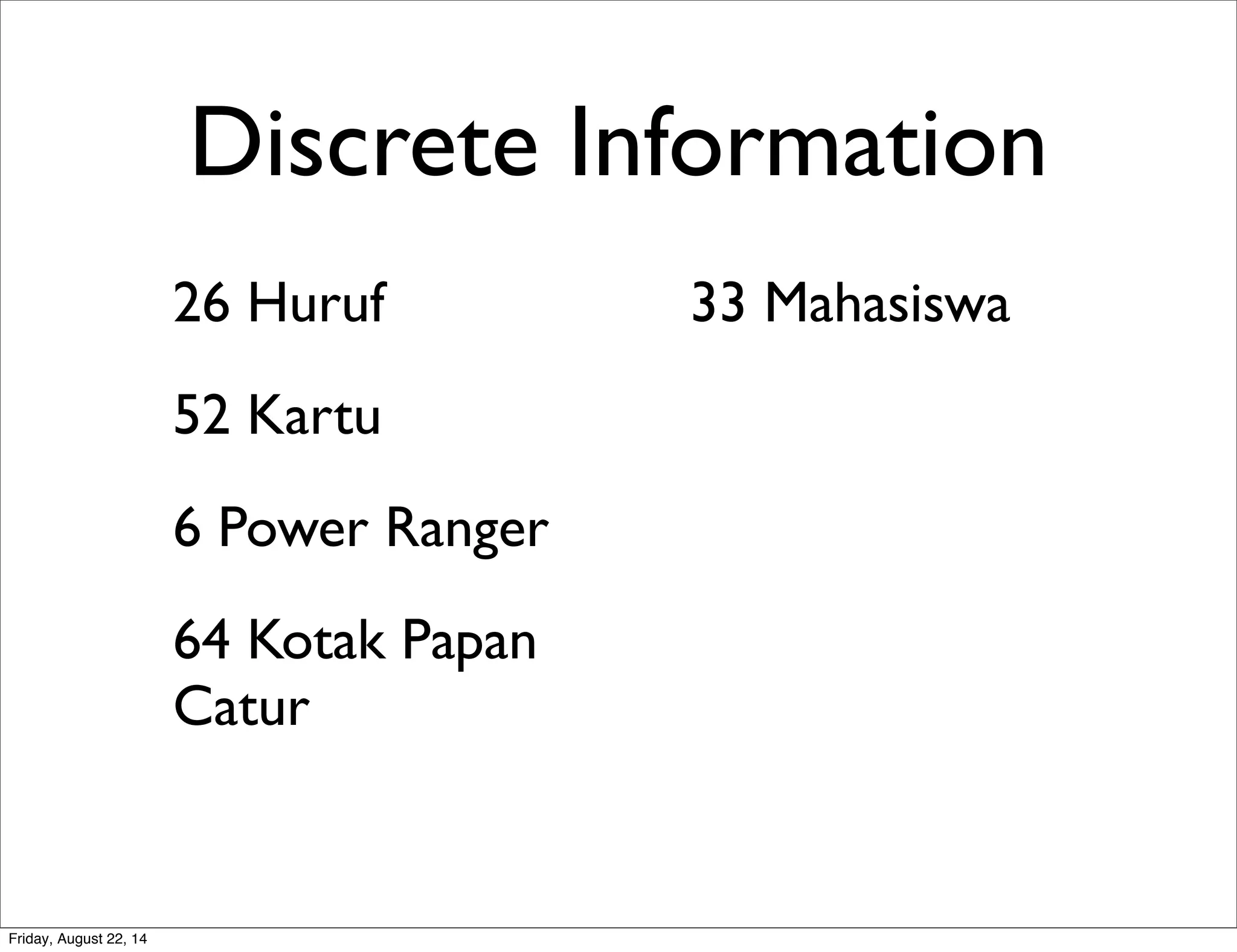

Discrete Information
26 Huruf
52 Kartu
6 Power Ranger
64 Kotak Papan
Catur
33 Mahasiswa

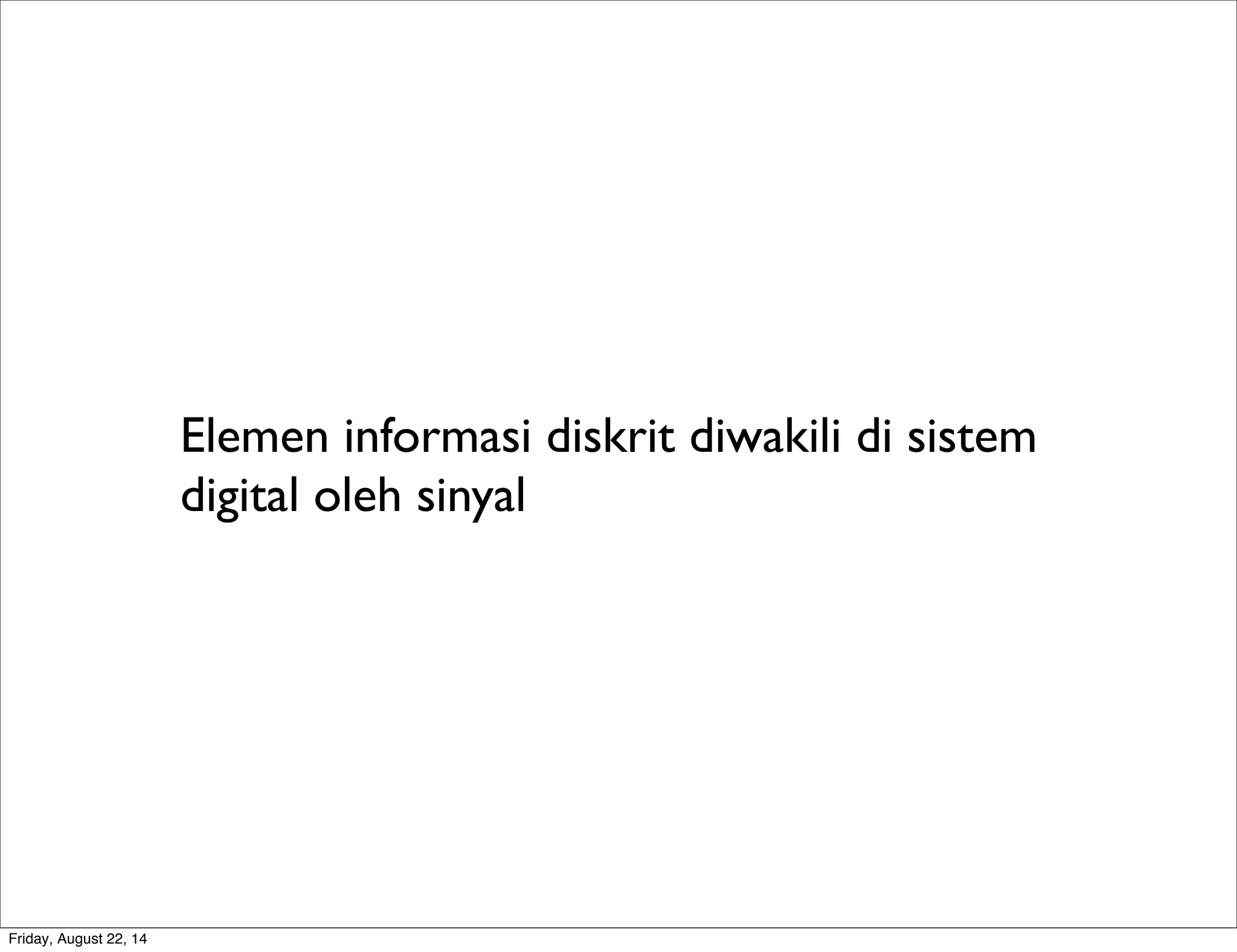

Elemen informasi diskrit diwakili di sistem
digital oleh sinyal

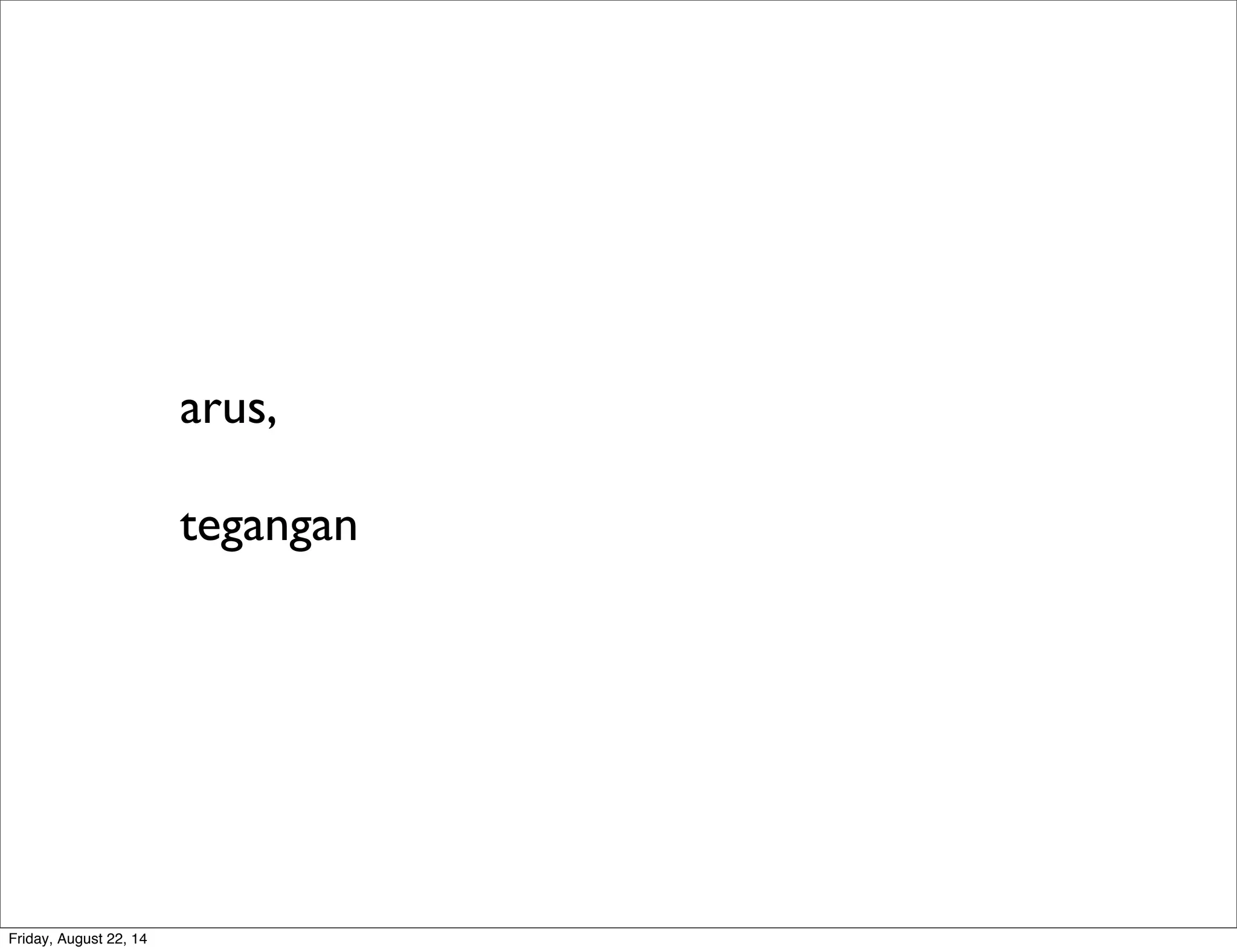

arus,
tegangan

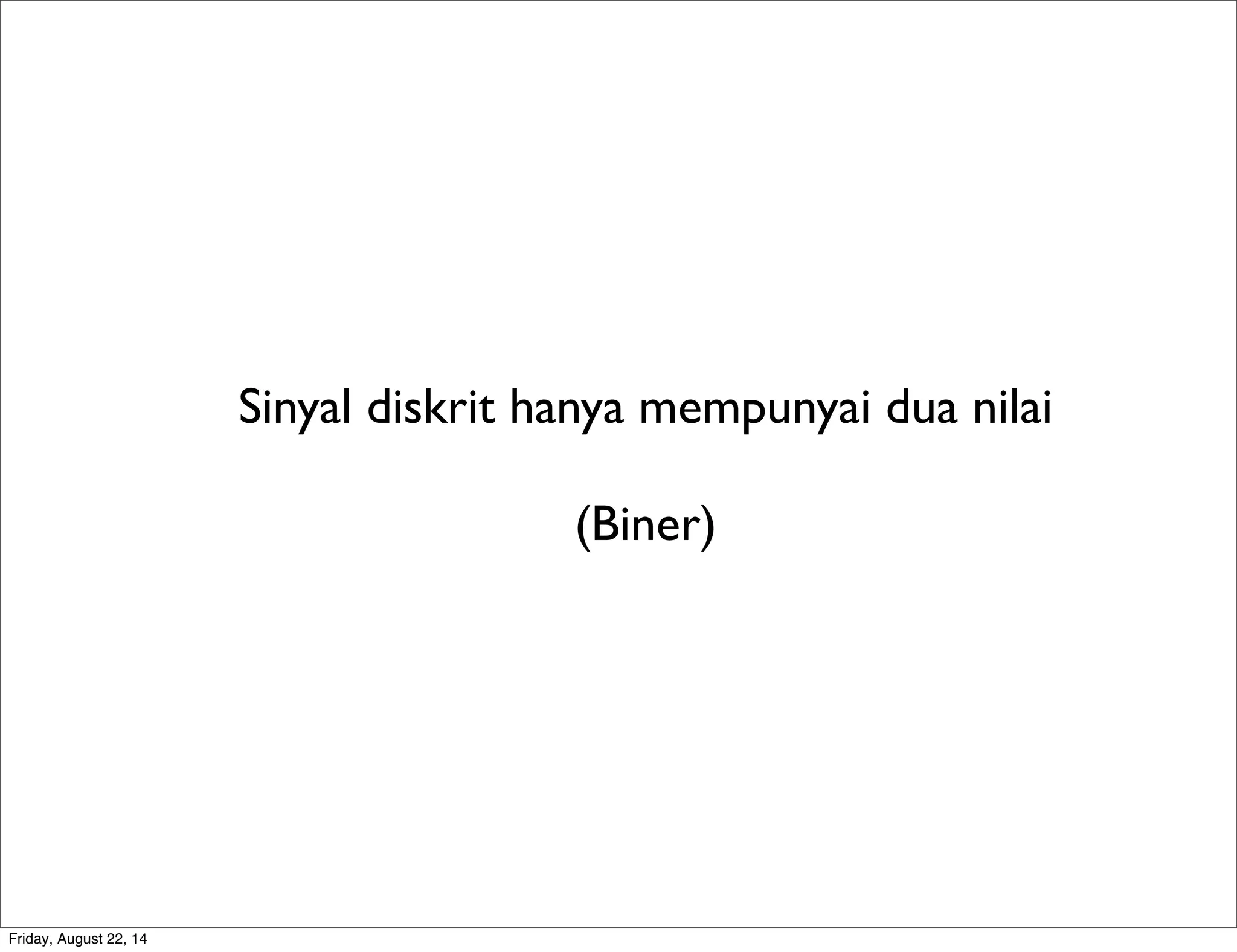

Sinyal diskrit hanya mempunyai dua nilai
(Biner)

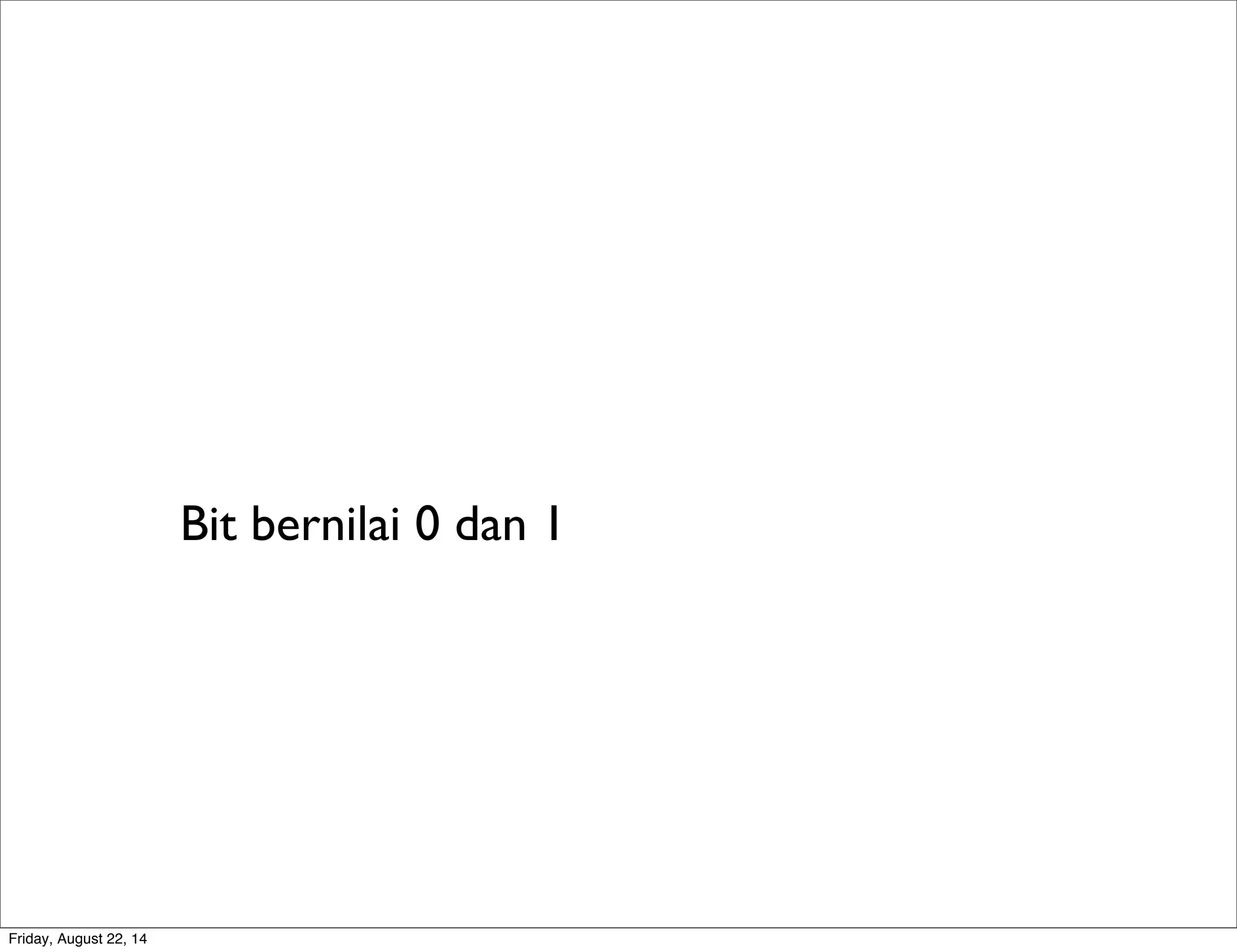

Bit bernilai 0 dan 1

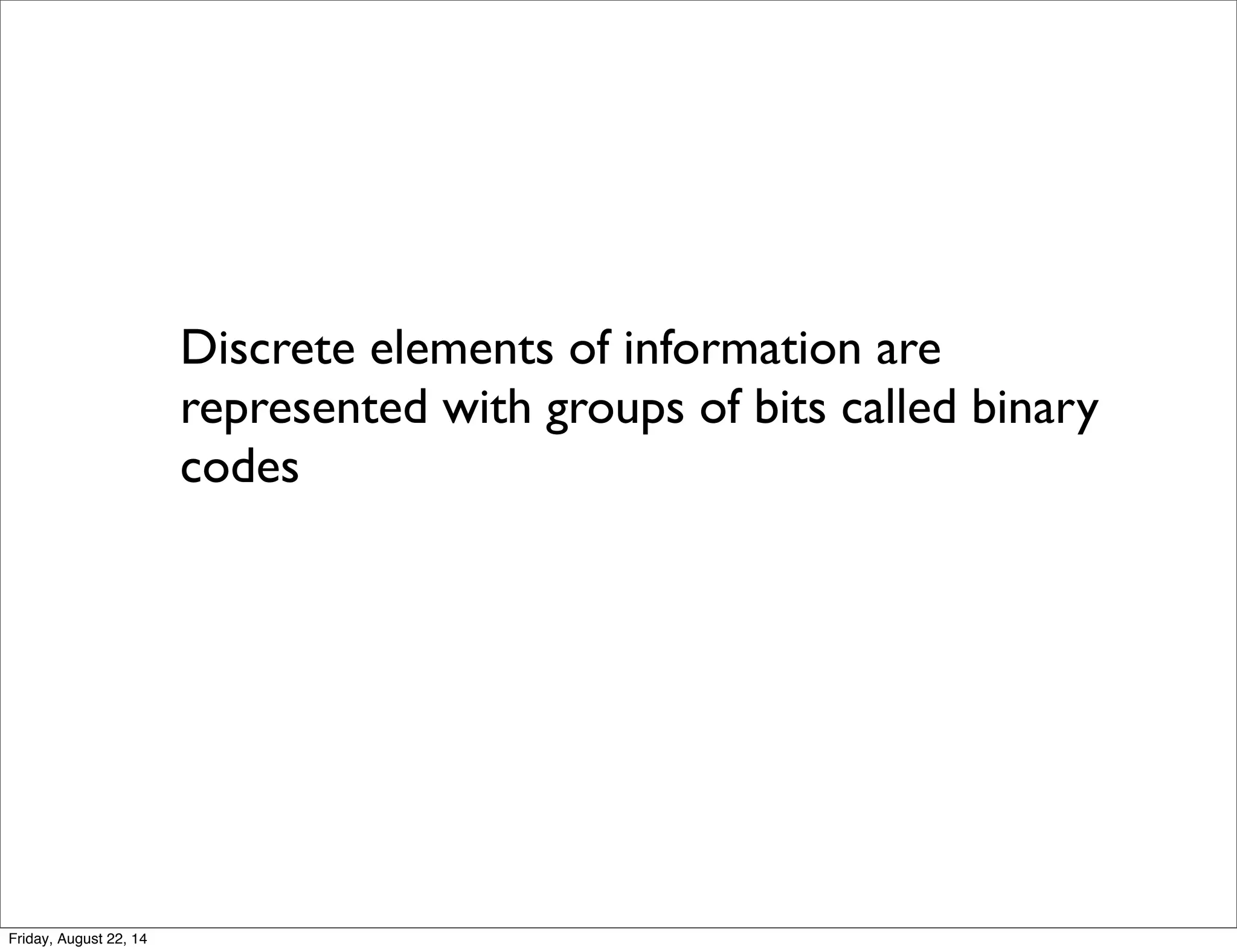

Discrete elements of information are
represented with groups of bits called binary
codes

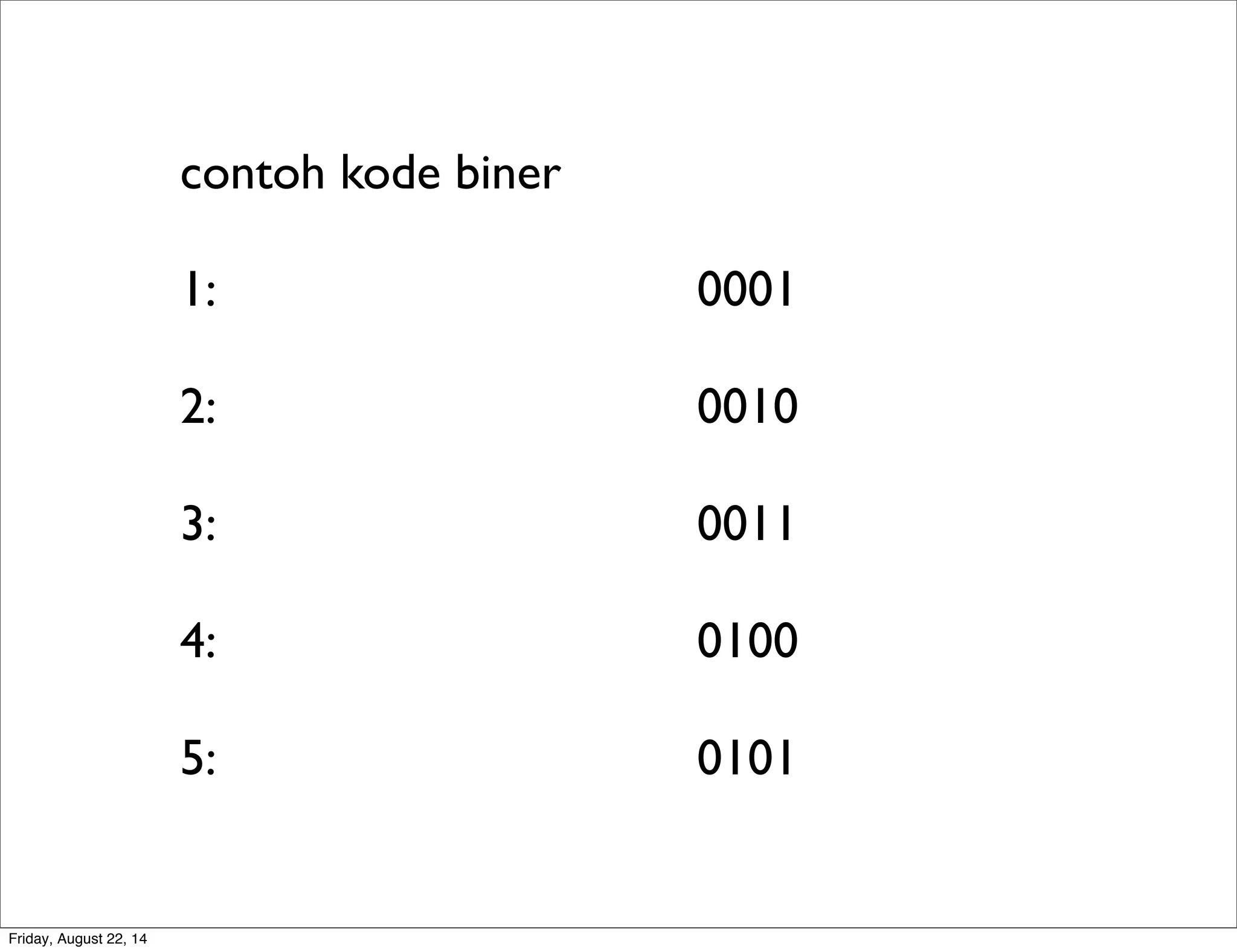

contoh kode biner
1:
2:
3:
4:
5:
0001
0010
0011
0100
0101

Kadang

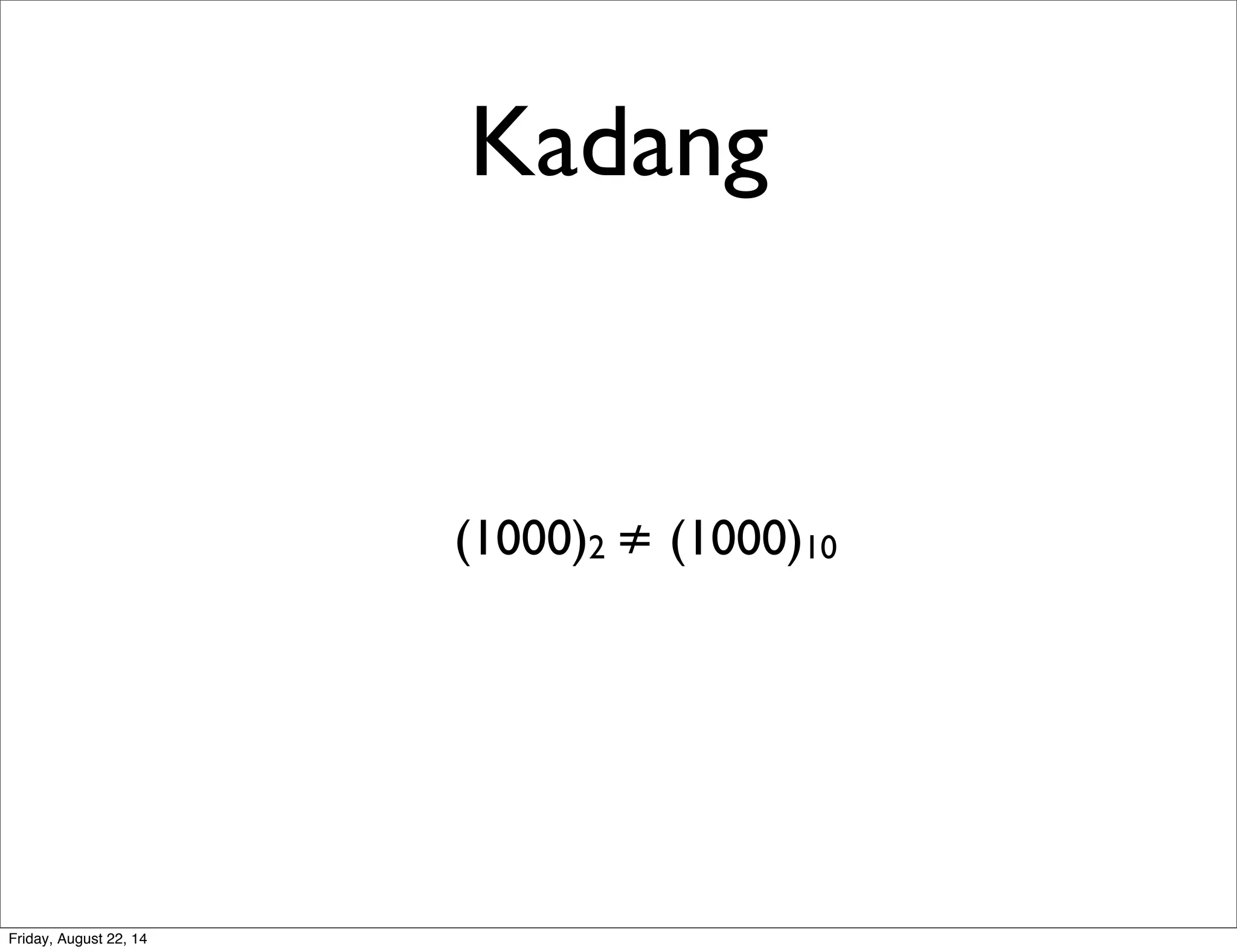

(1000)2 ≠ (1000)10

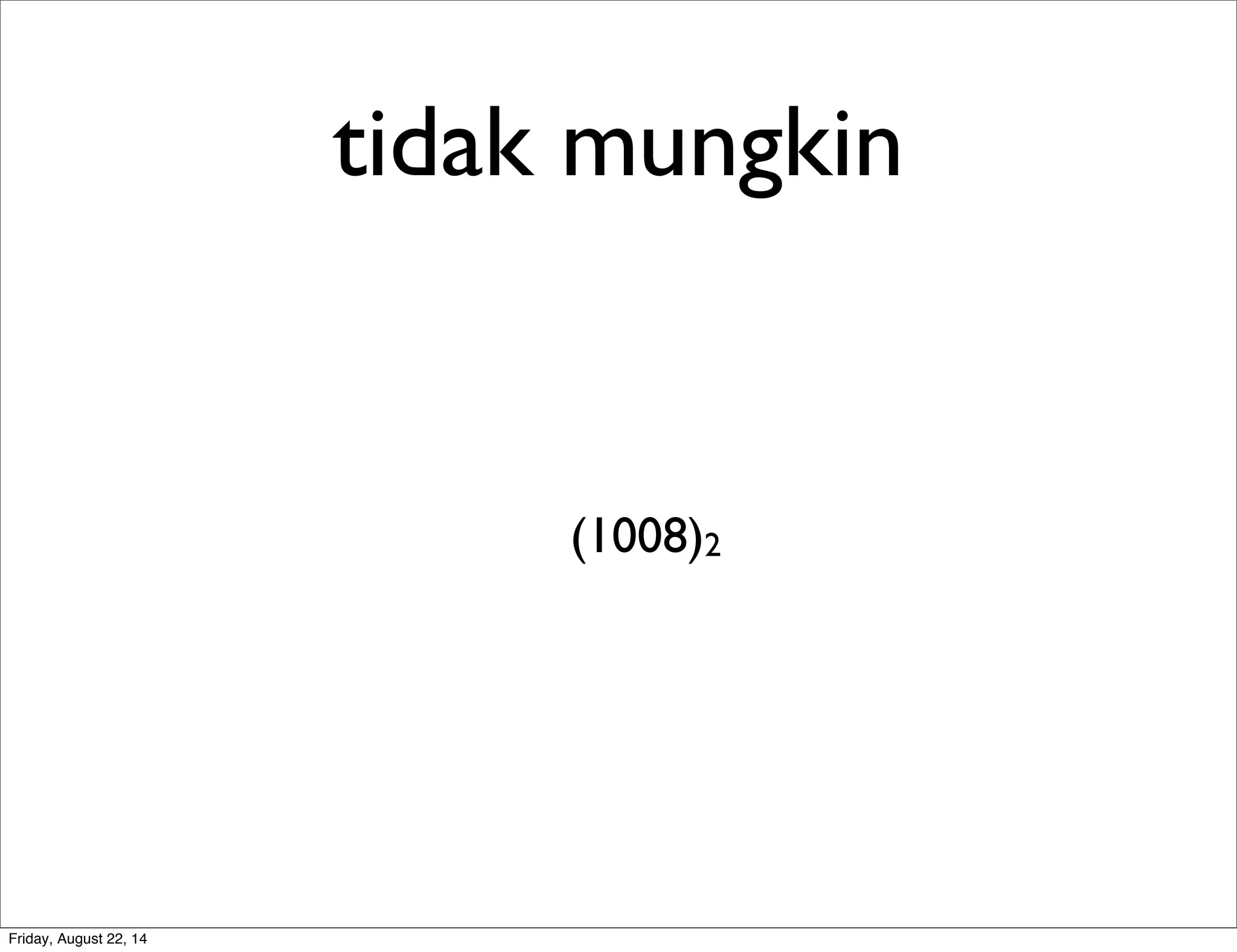

tidak mungkin
(1008)2

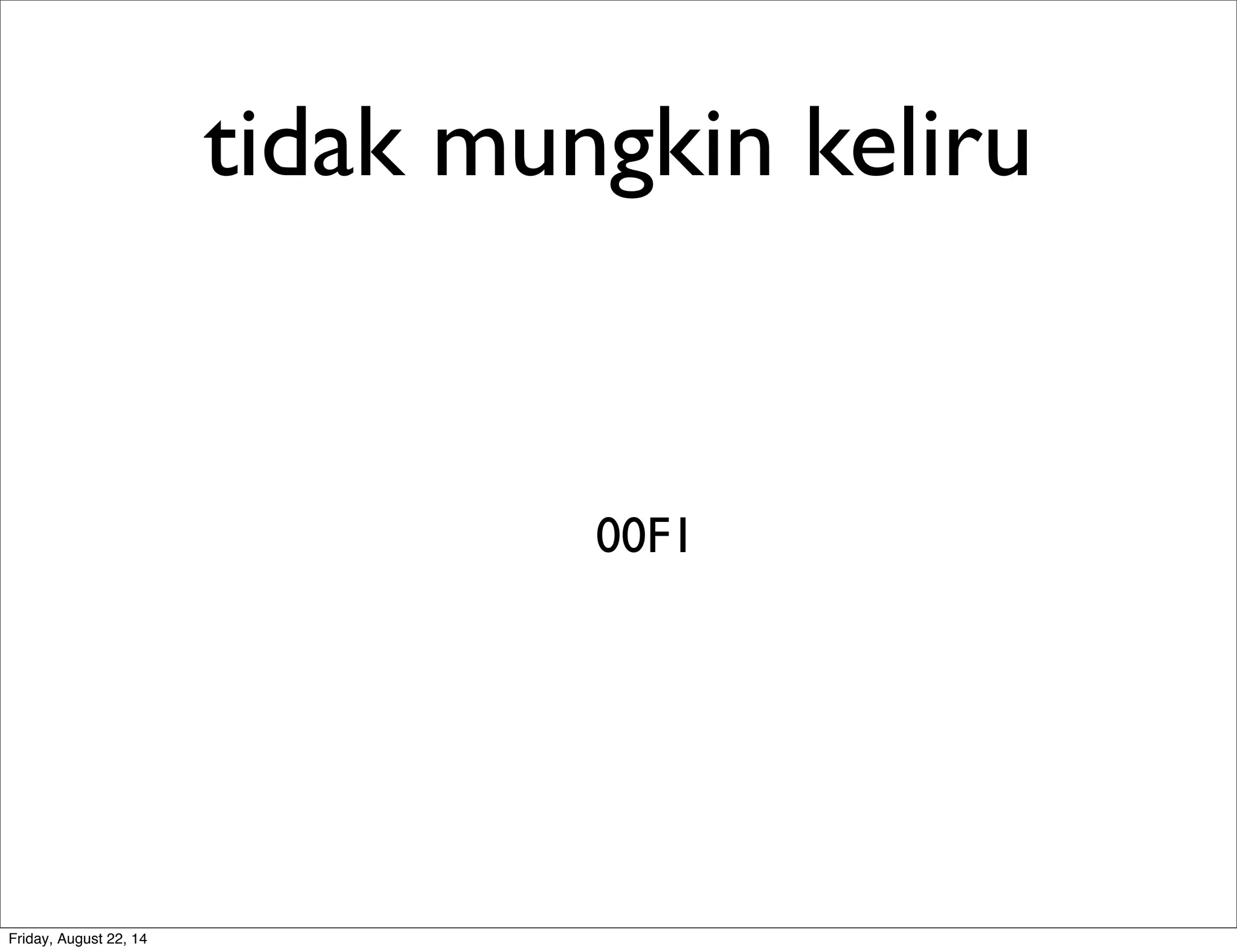

tidak mungkin keliru
00F1

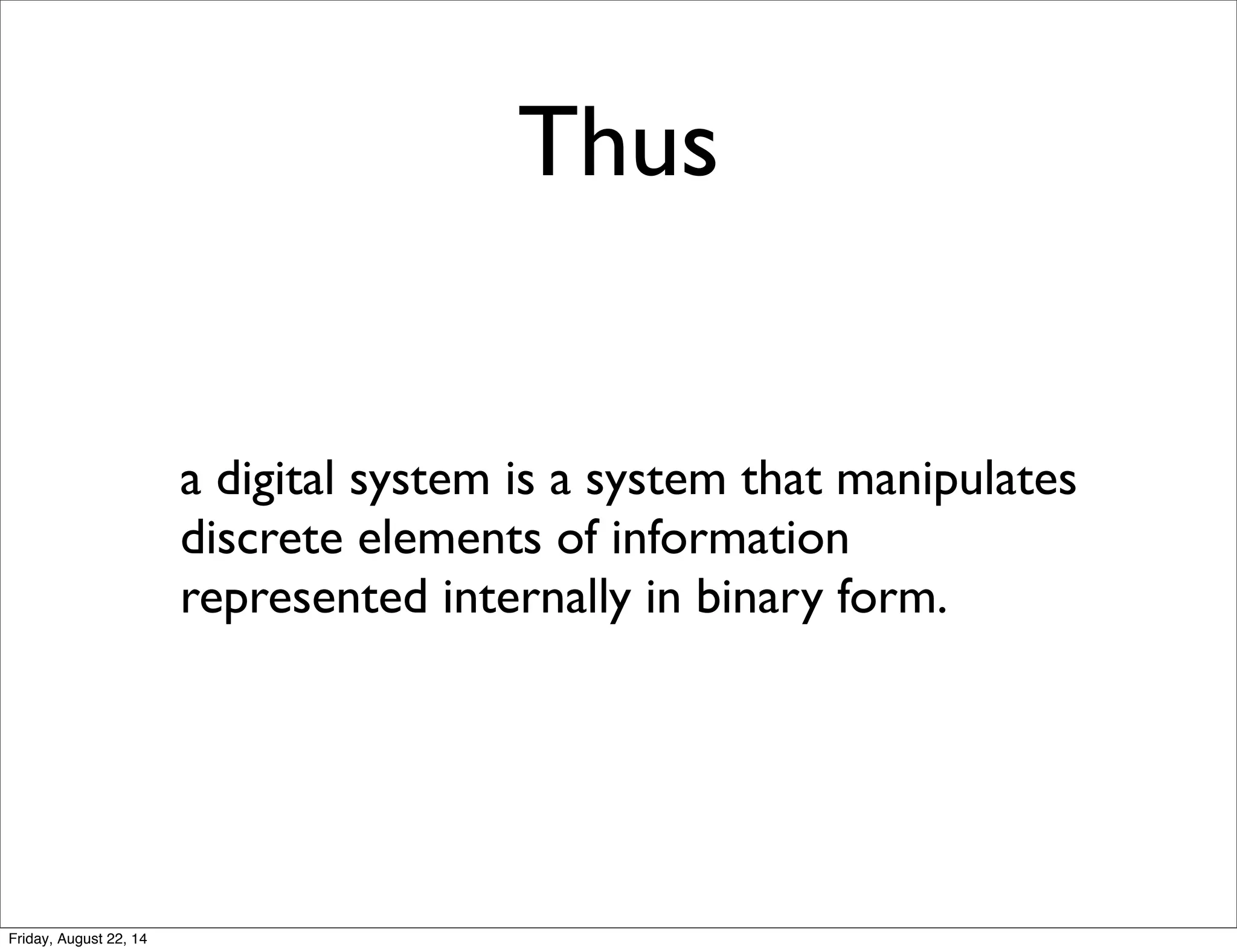

a digital system is a system that manipulates
discrete elements of information
represented internally in binary form.
Thus

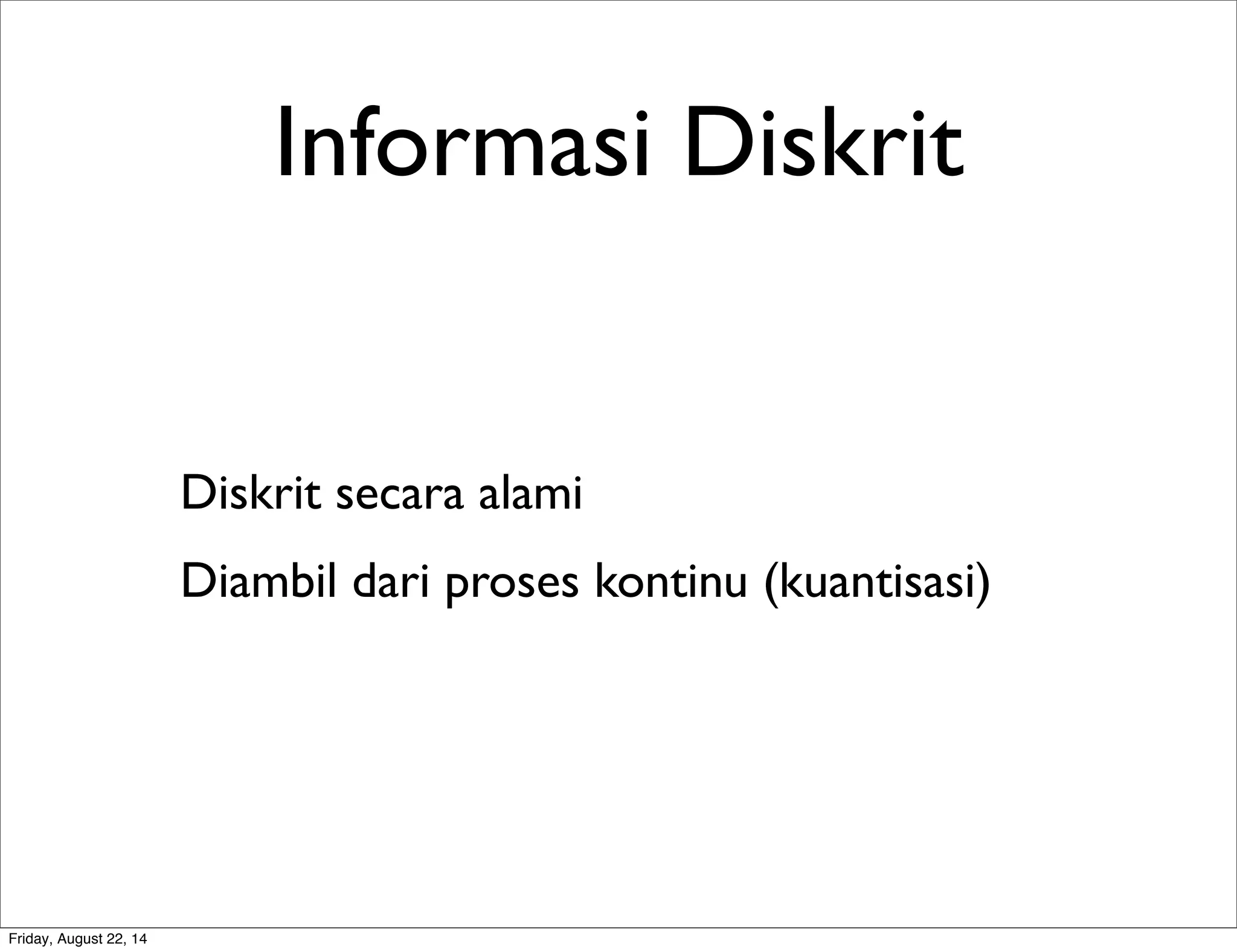

Diskrit secara alami
Diambil dari proses kontinu (kuantisasi)
Informasi Diskrit

Diskrit alami

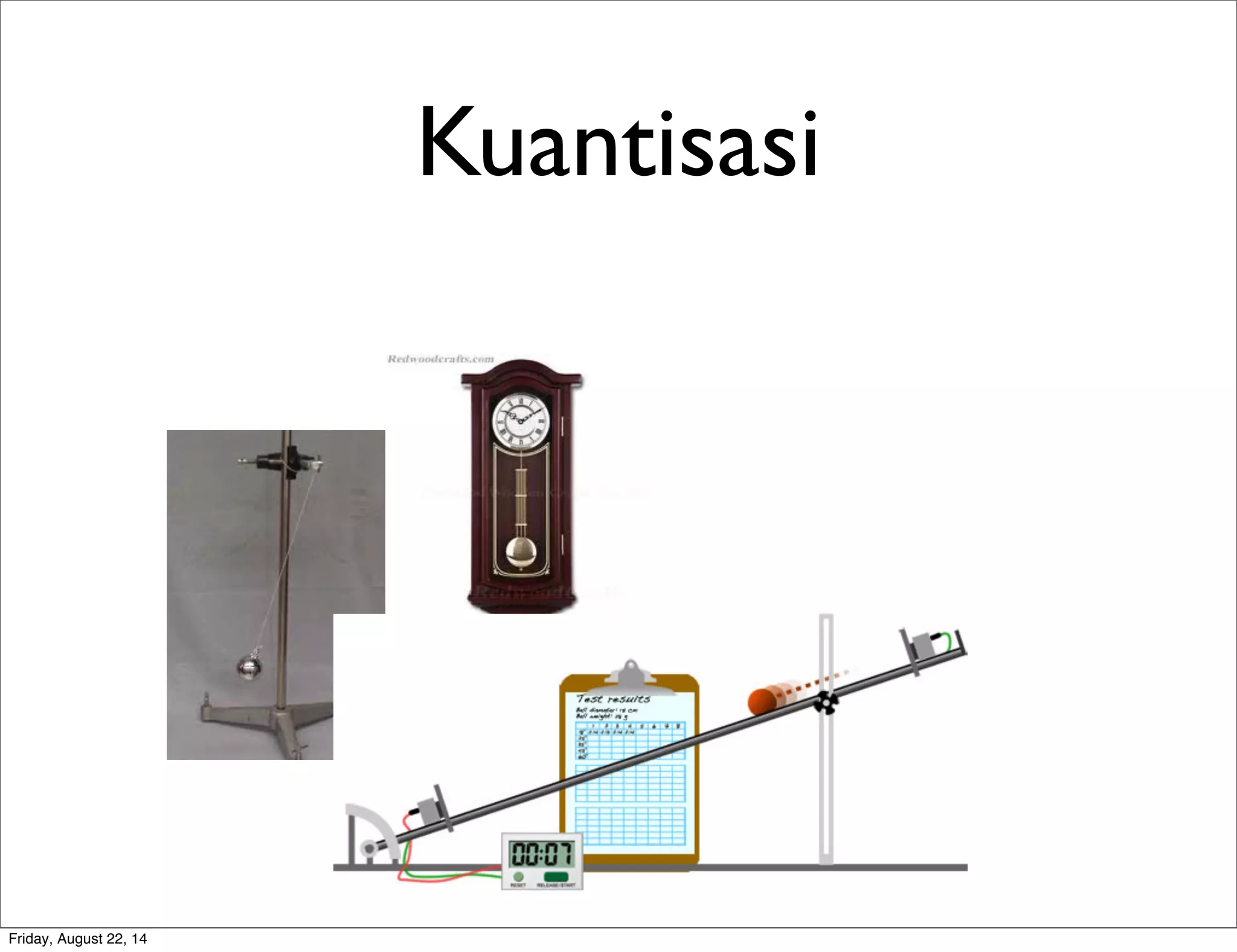

Kuantisasi

Kenapa Digital?

Dapat diprogram

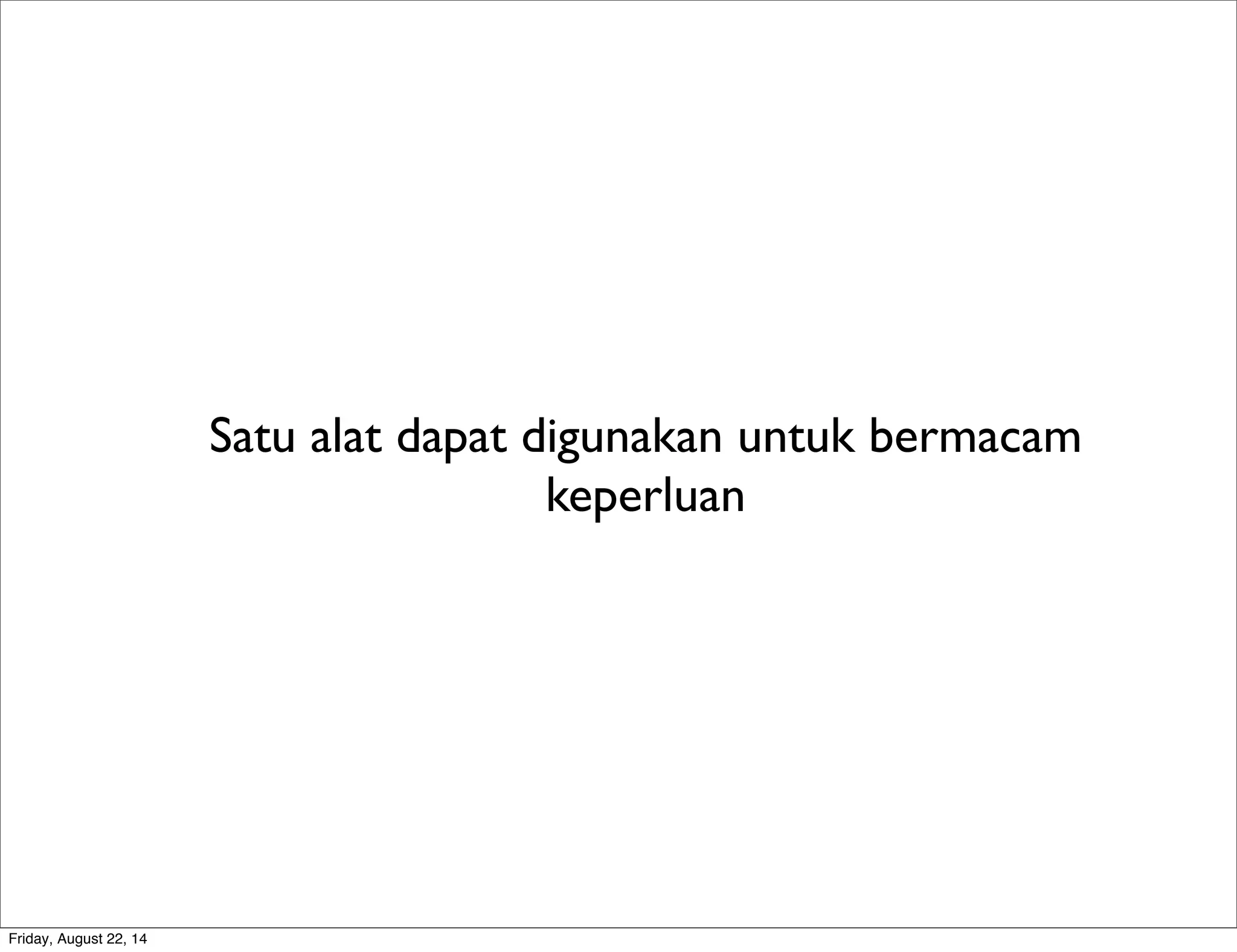

Satu alat dapat digunakan untuk bermacam
keperluan

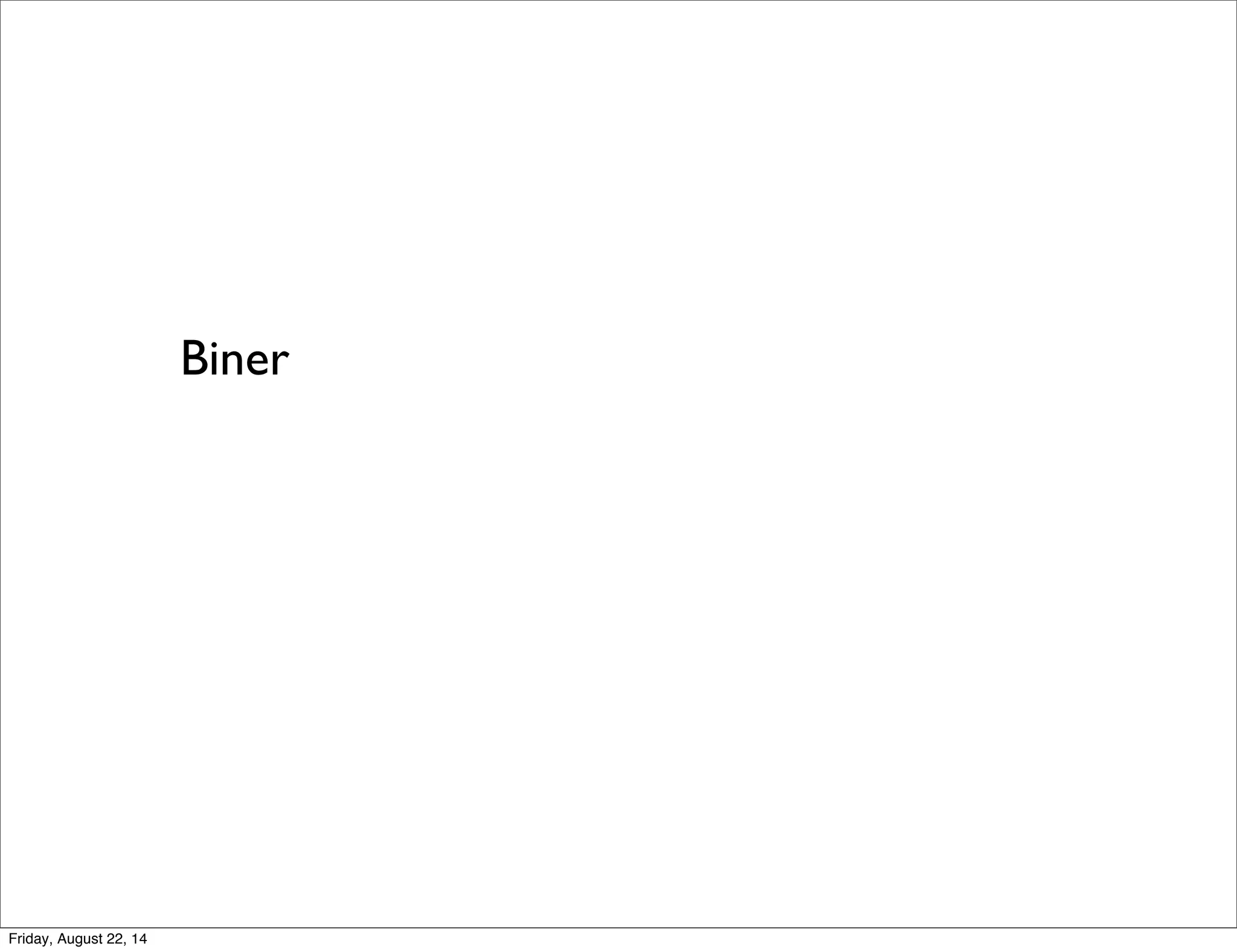

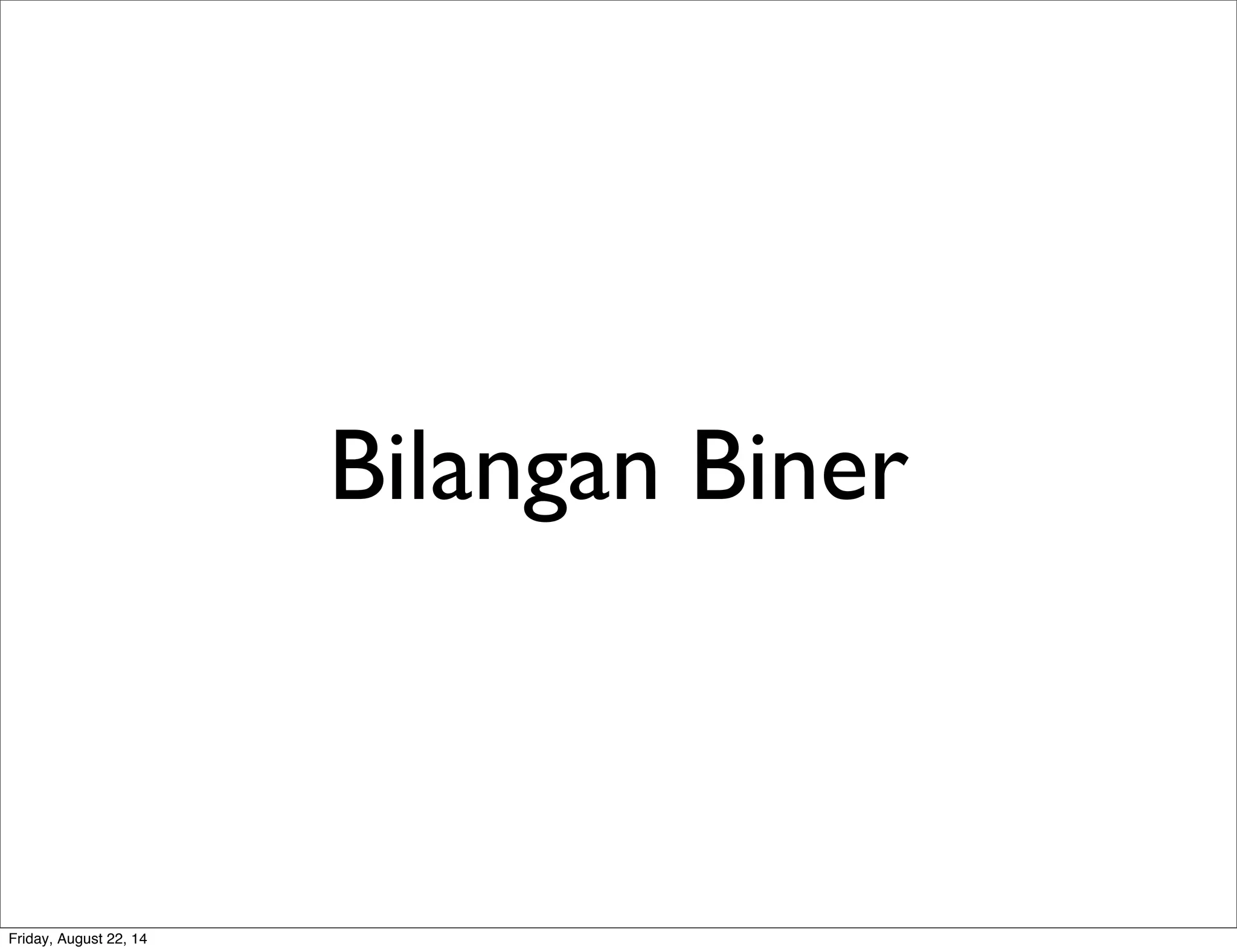

Bilangan Biner

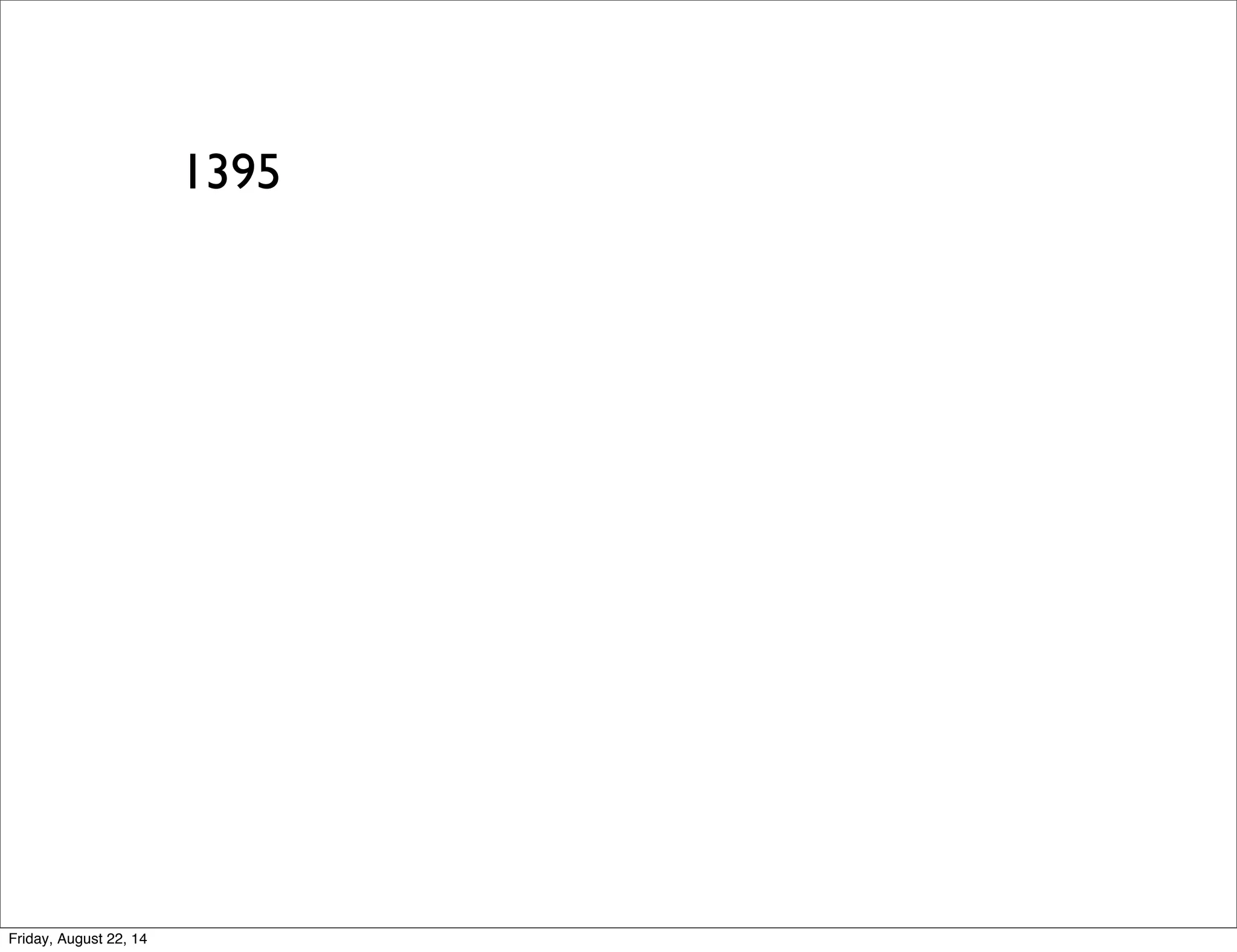

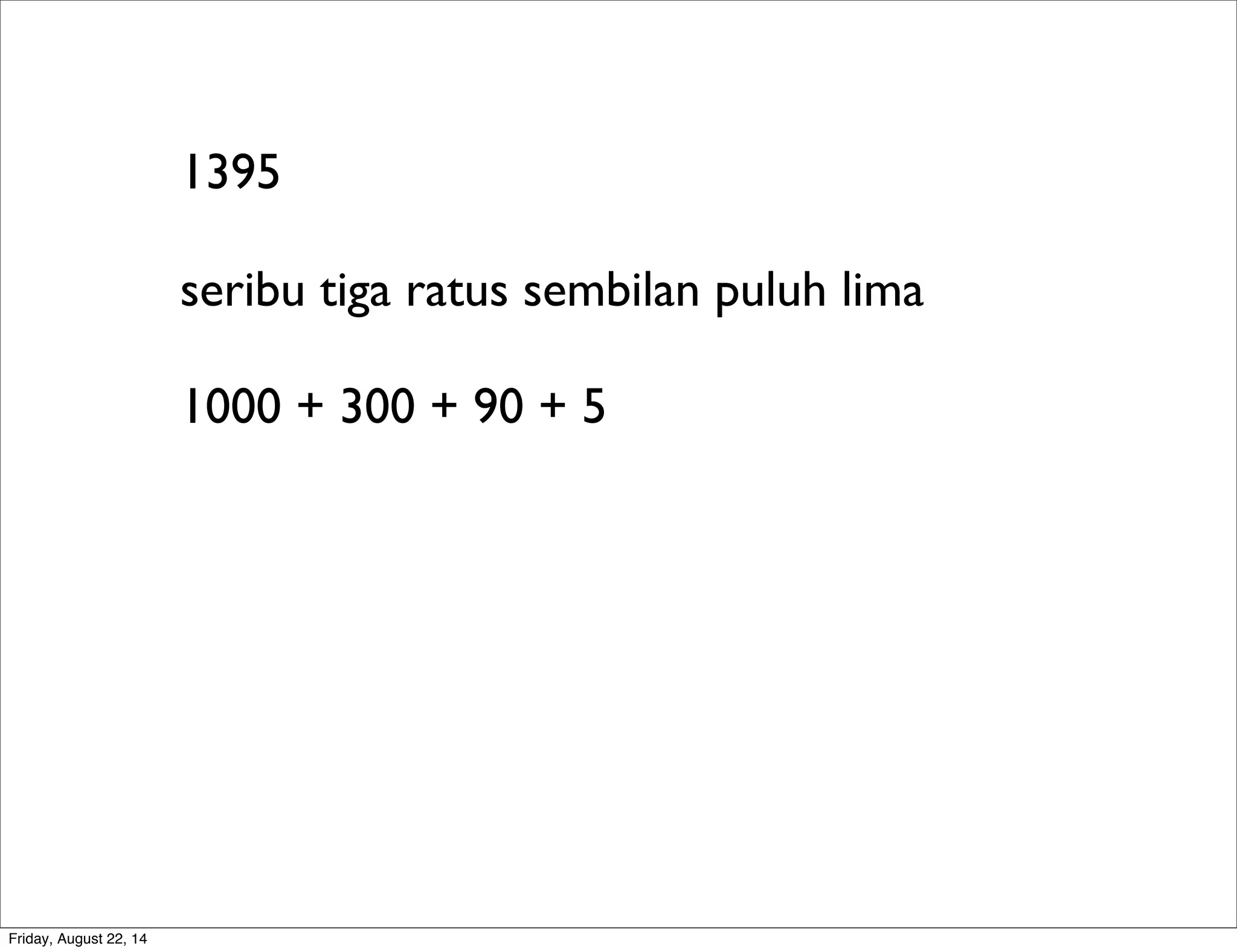

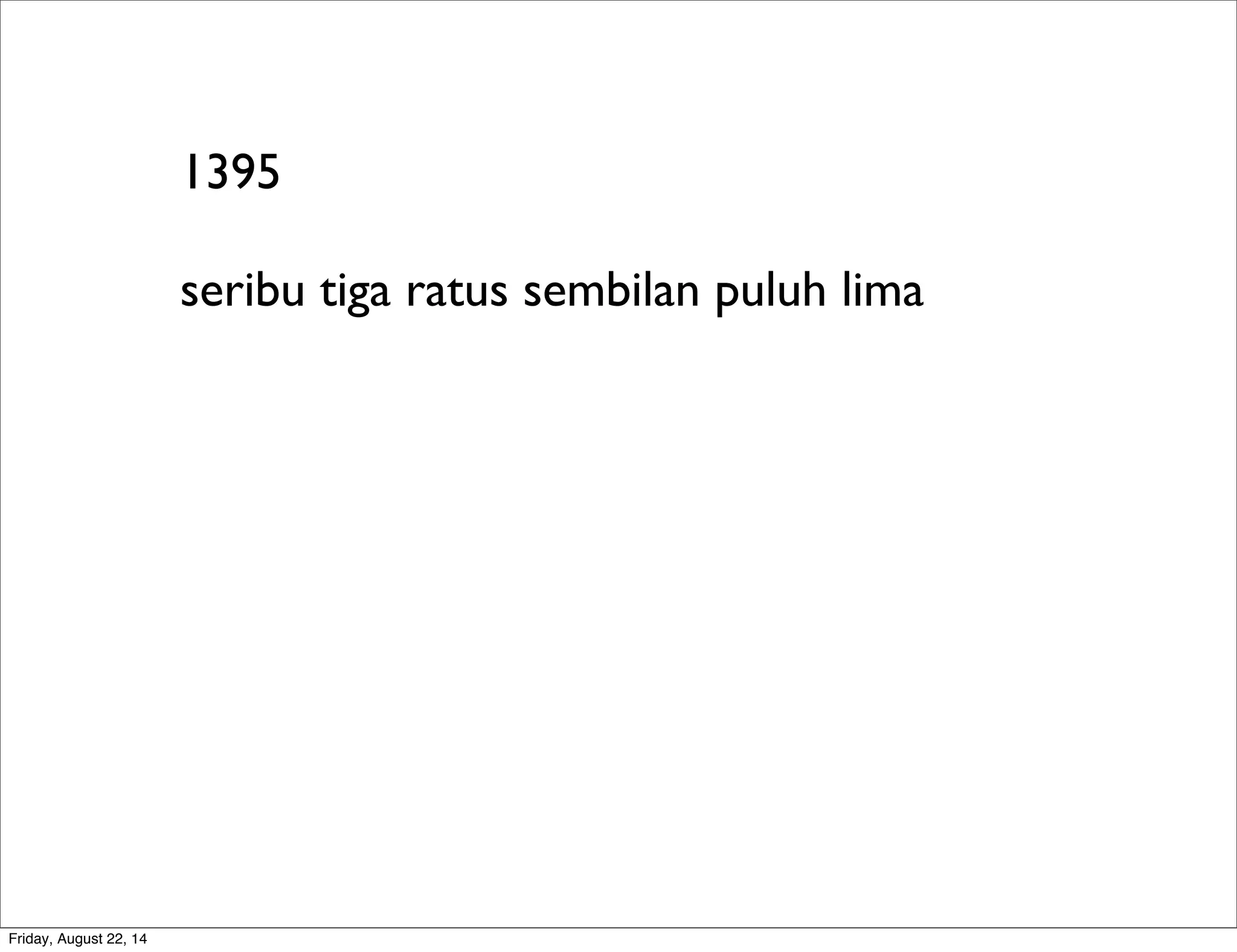

1395
seribu tiga ratus sembilan puluh lima

1395
1000 + 300 + 90 + 5

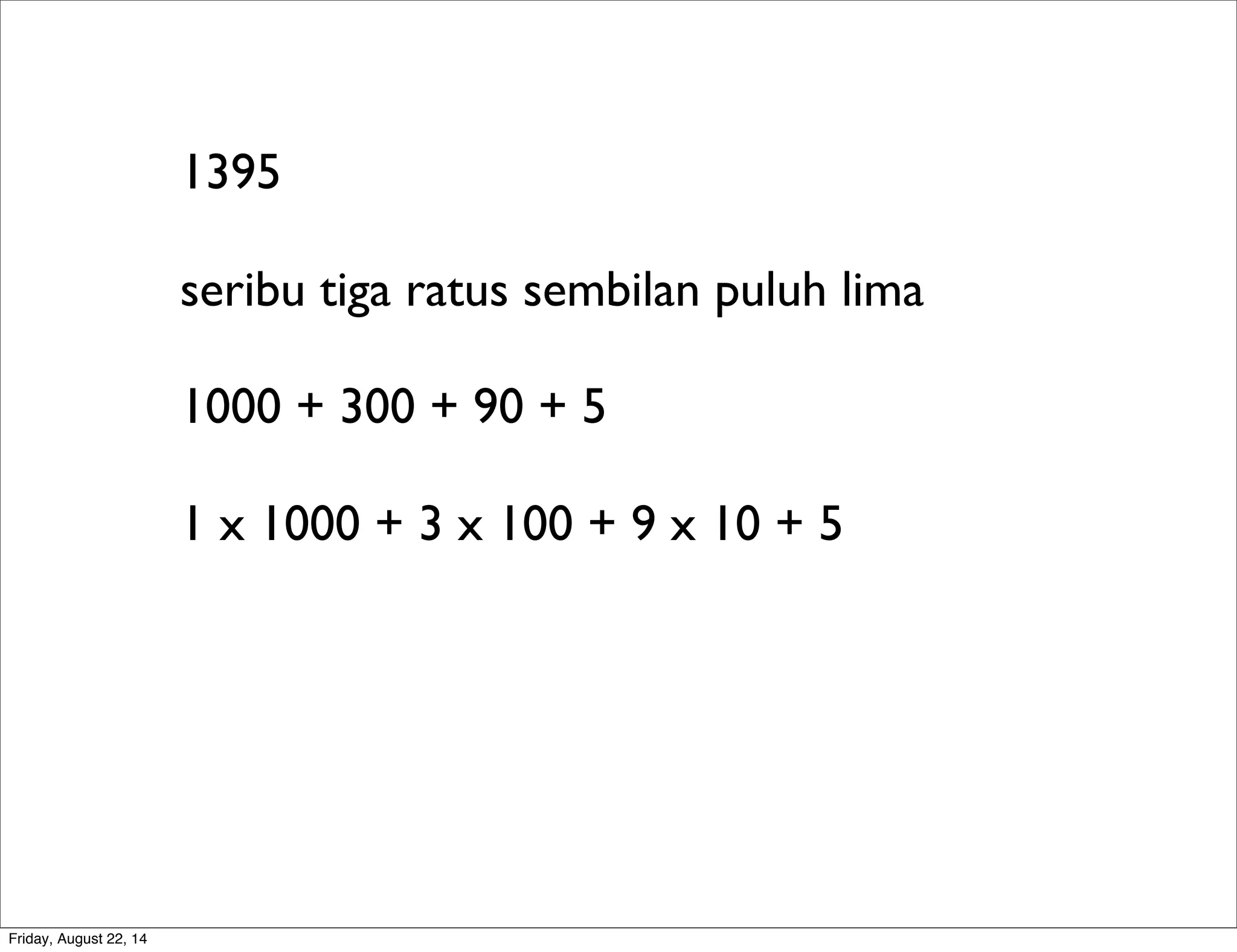

1395
1000 + 300 + 90 + 5
1 x 1000 + 3 x 100 + 9 x 10 + 5

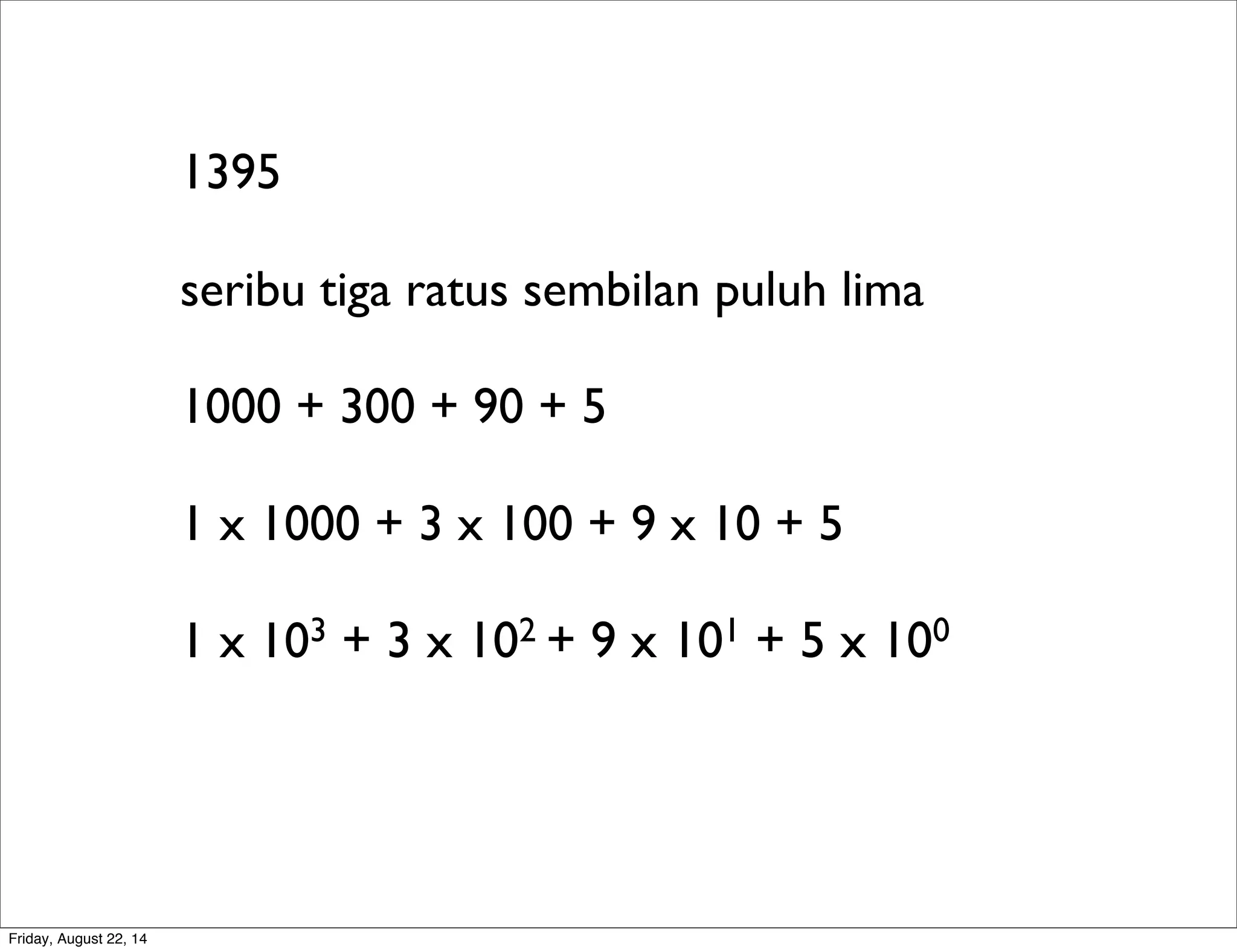

1395
1000 + 300 + 90 + 5
1 x 1000 + 3 x 100 + 9 x 10 + 5
1 x 103 + 3 x 102 + 9 x 101 + 5 x 100

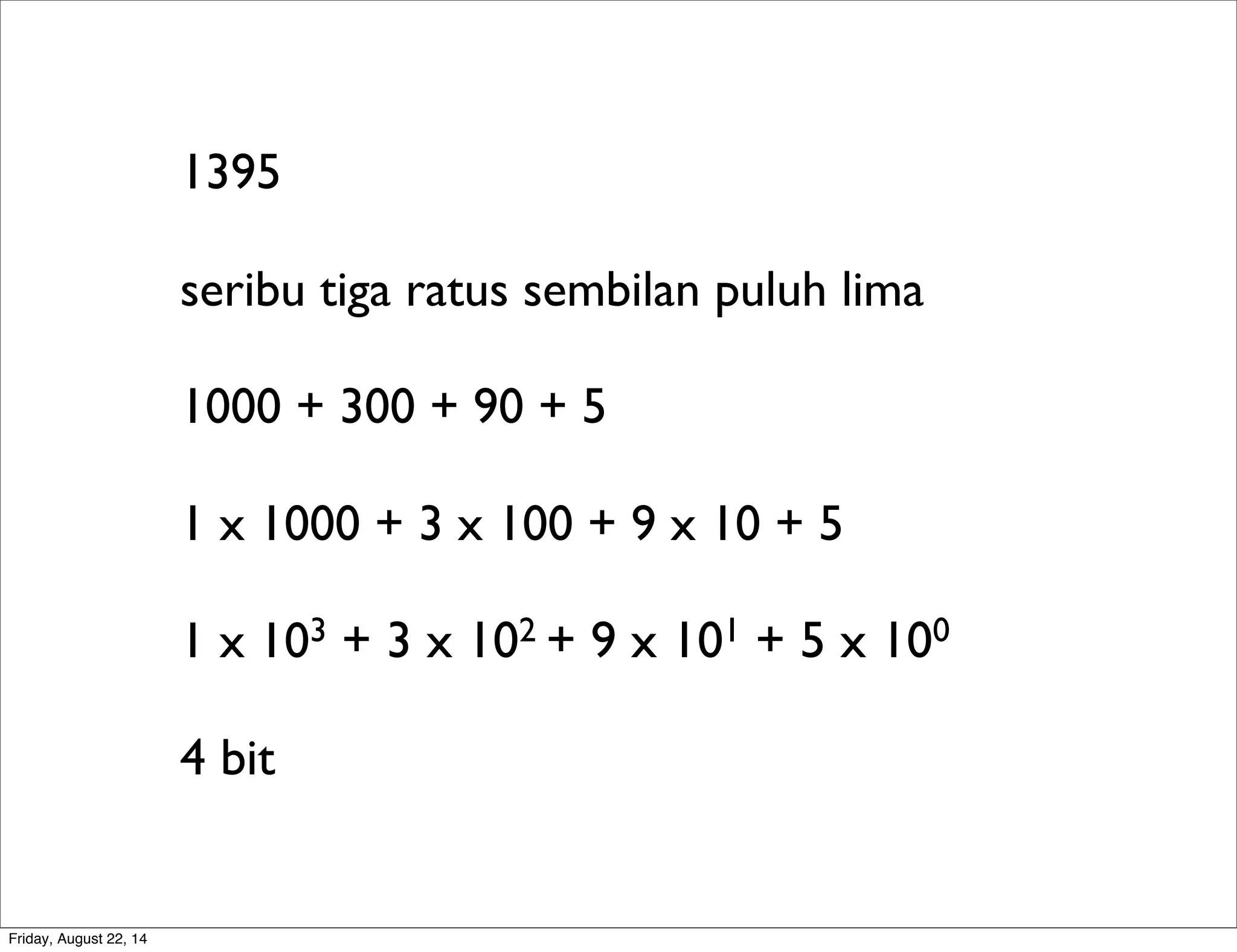

1395
1000 + 300 + 90 + 5
1 x 1000 + 3 x 100 + 9 x 10 + 5
1 x 103 + 3 x 102 + 9 x 101 + 5 x 100
4 bit

1 x 103 + 3 x 102 + 9 x 101 + 5 x 100

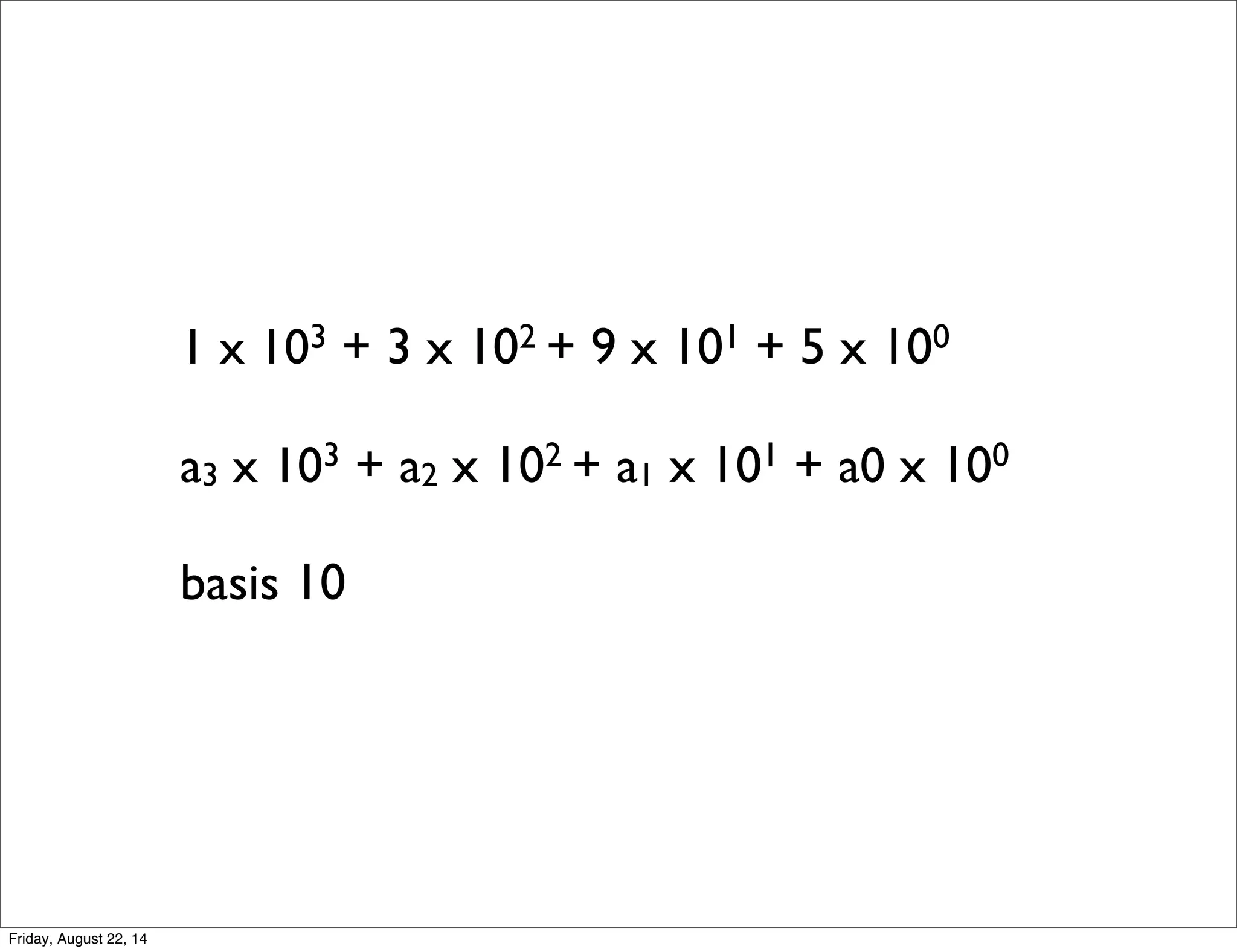

a3 x 103 + a2 x 102 + a1 x 101 + a0 x 100
basis 10

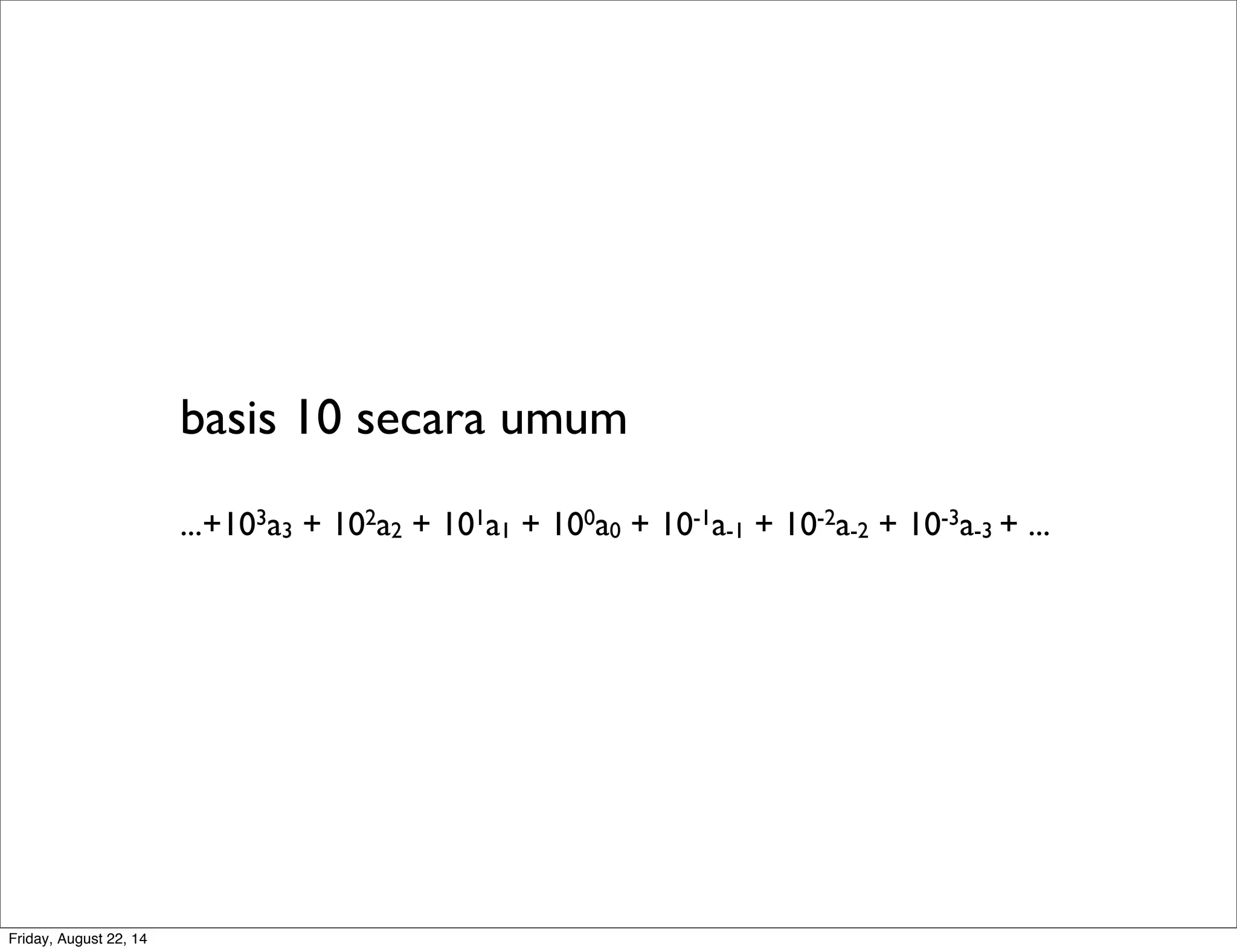

basis 10 secara umum
...+103a3 + 102a2 + 101a1 + 100a0 + 10-1a-1 + 10-2a-2 + 10-3a-3 + ...

secara umum hanya ditulis koeﬁsennya saja

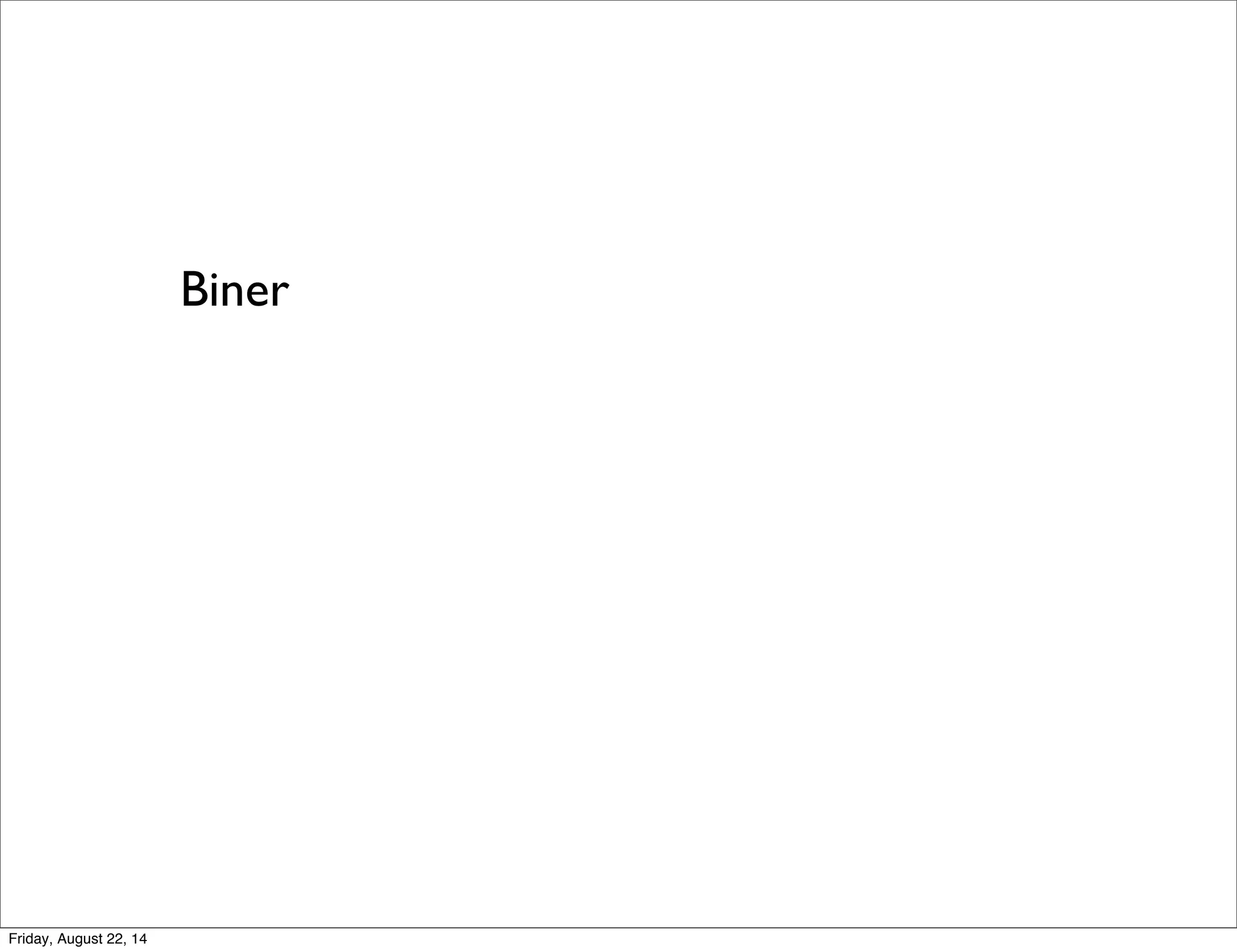

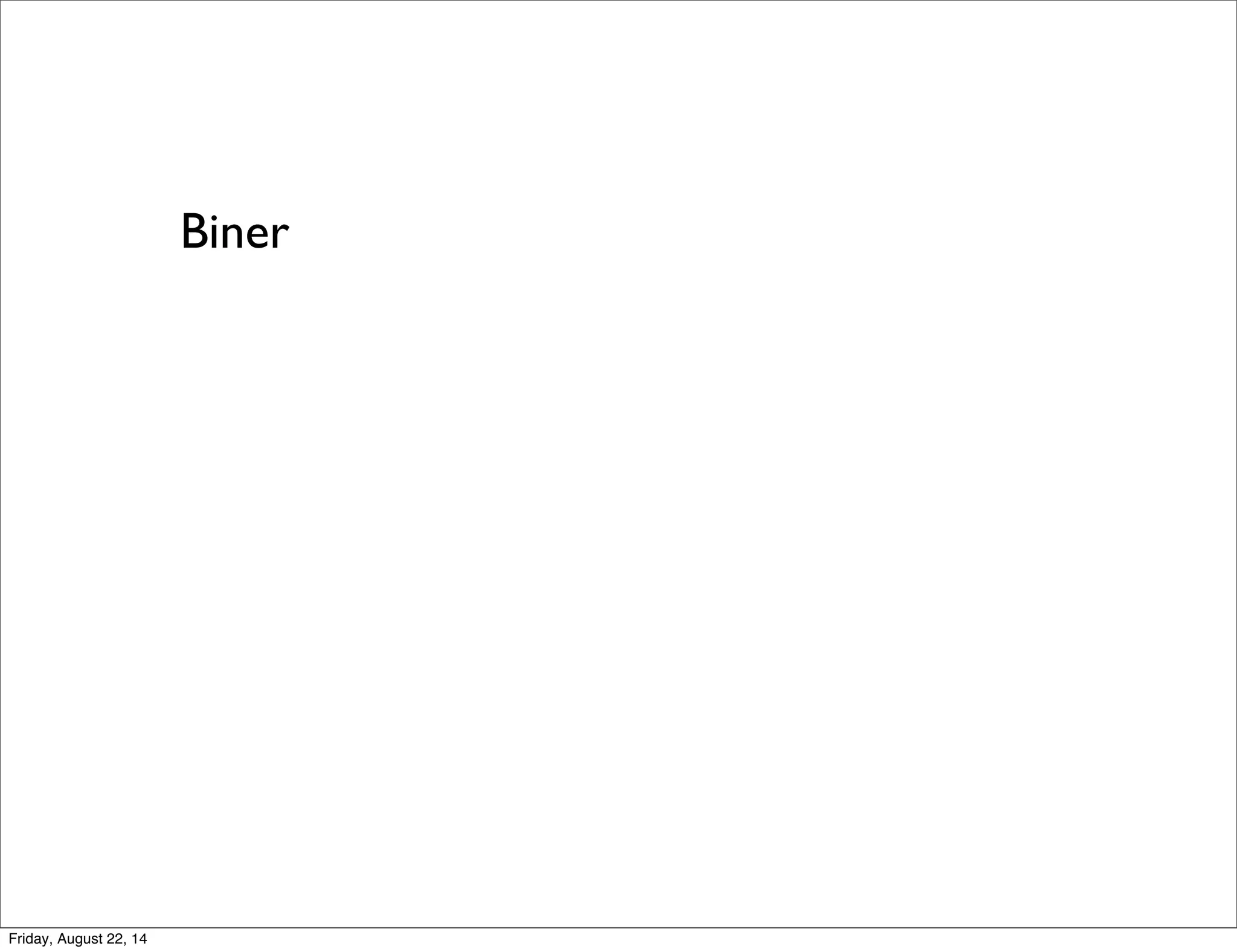

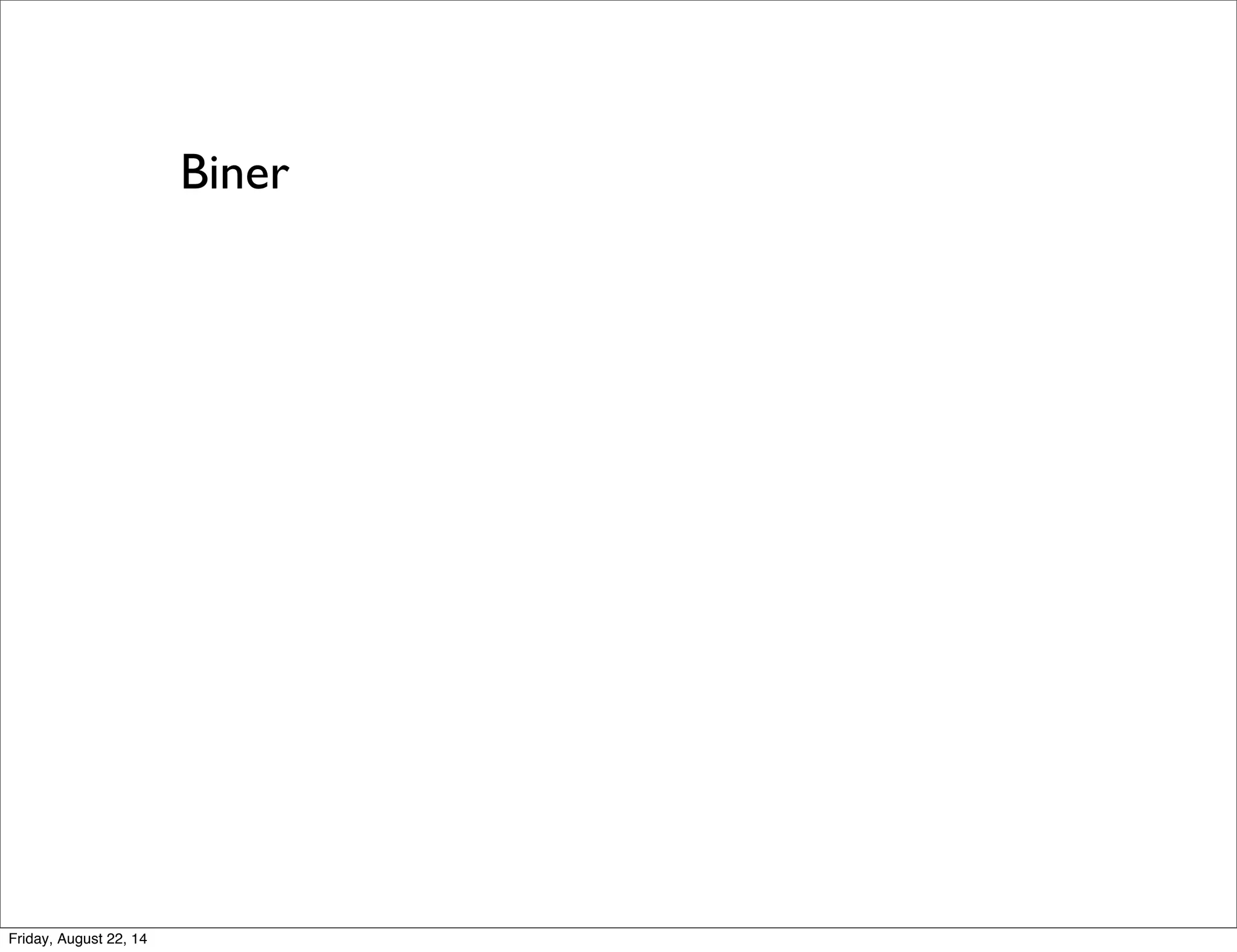

Biner

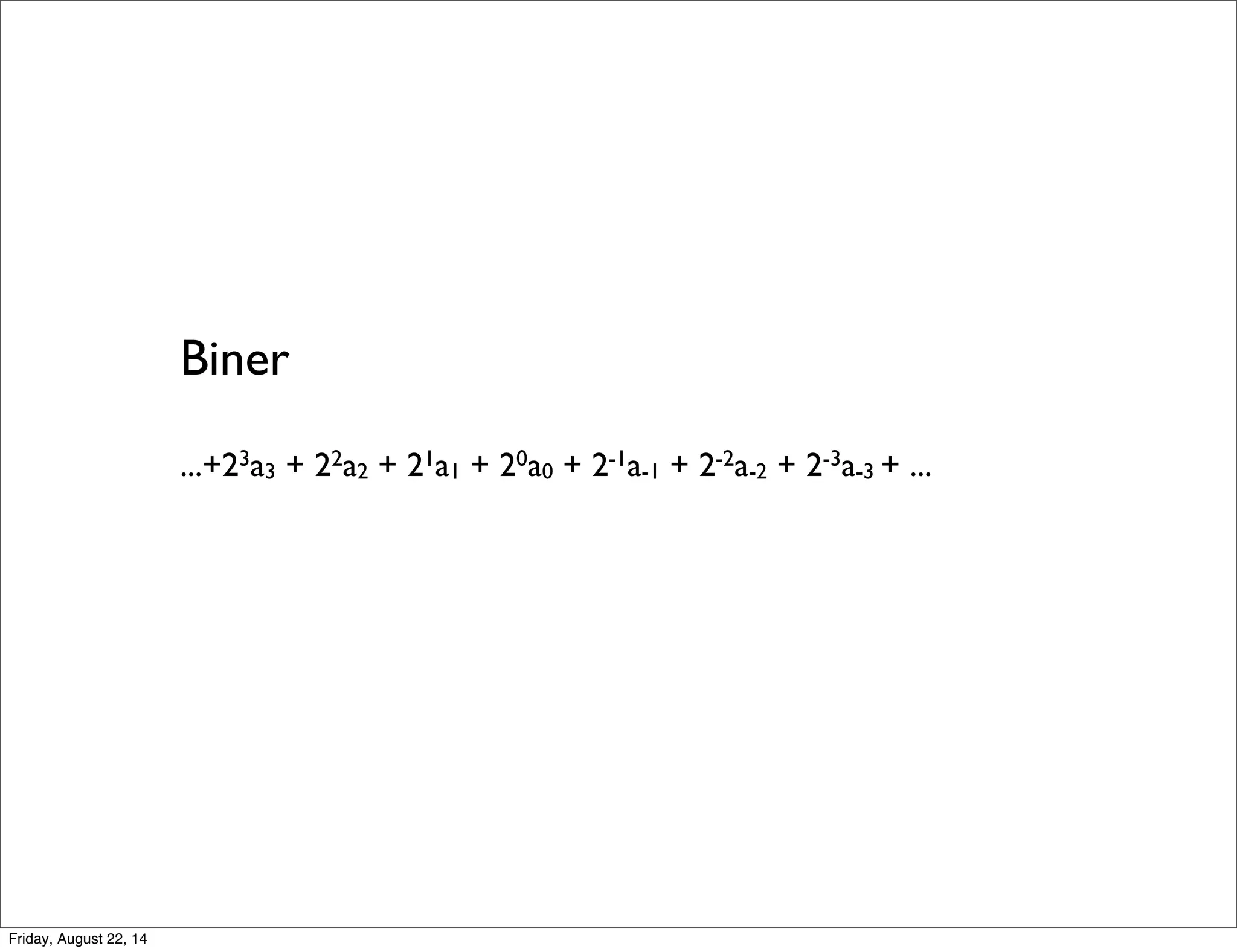

...+23a3 + 22a2 + 21a1 + 20a0 + 2-1a-1 + 2-2a-2 + 2-3a-3 + ...

Biner

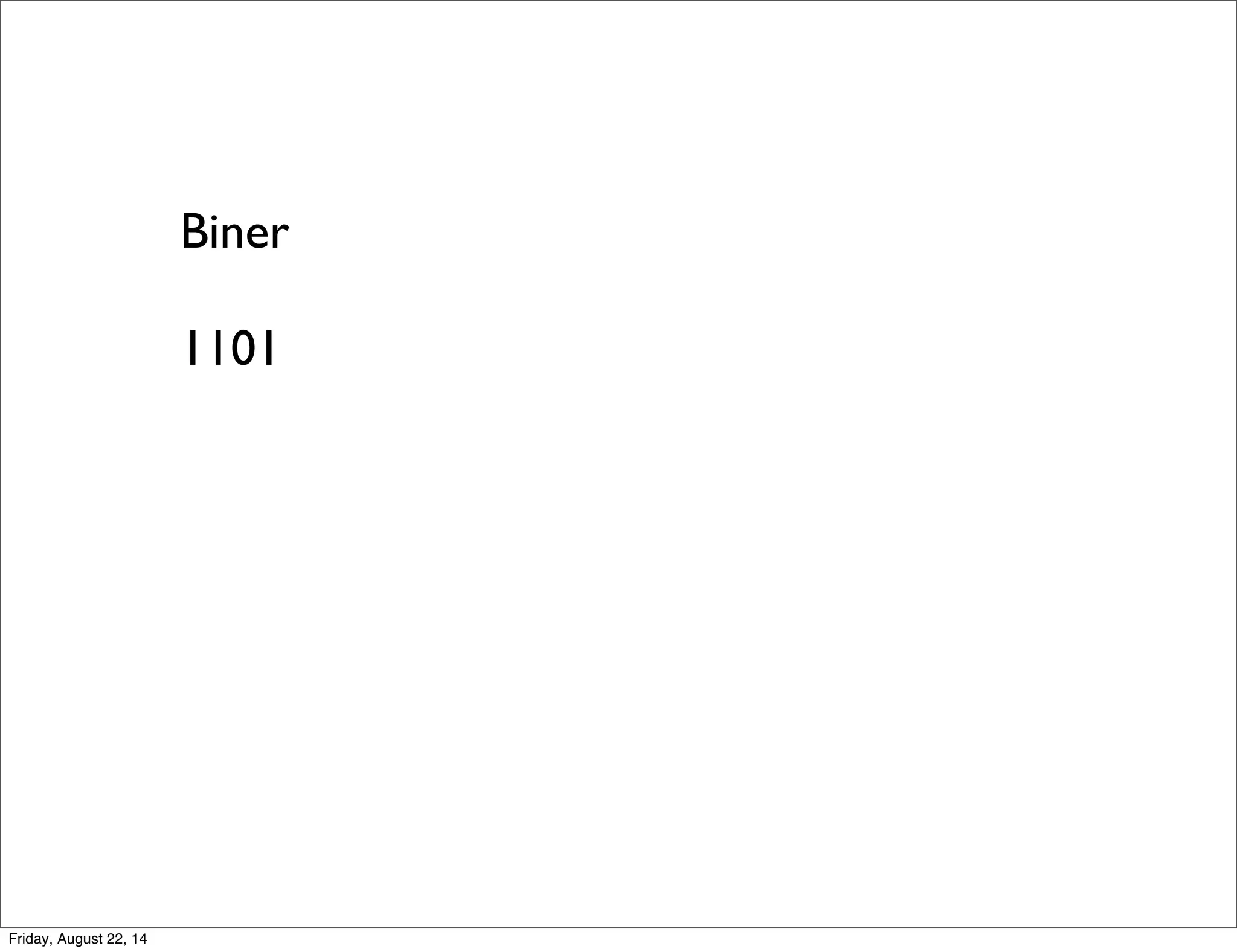

1101

Biner
1101

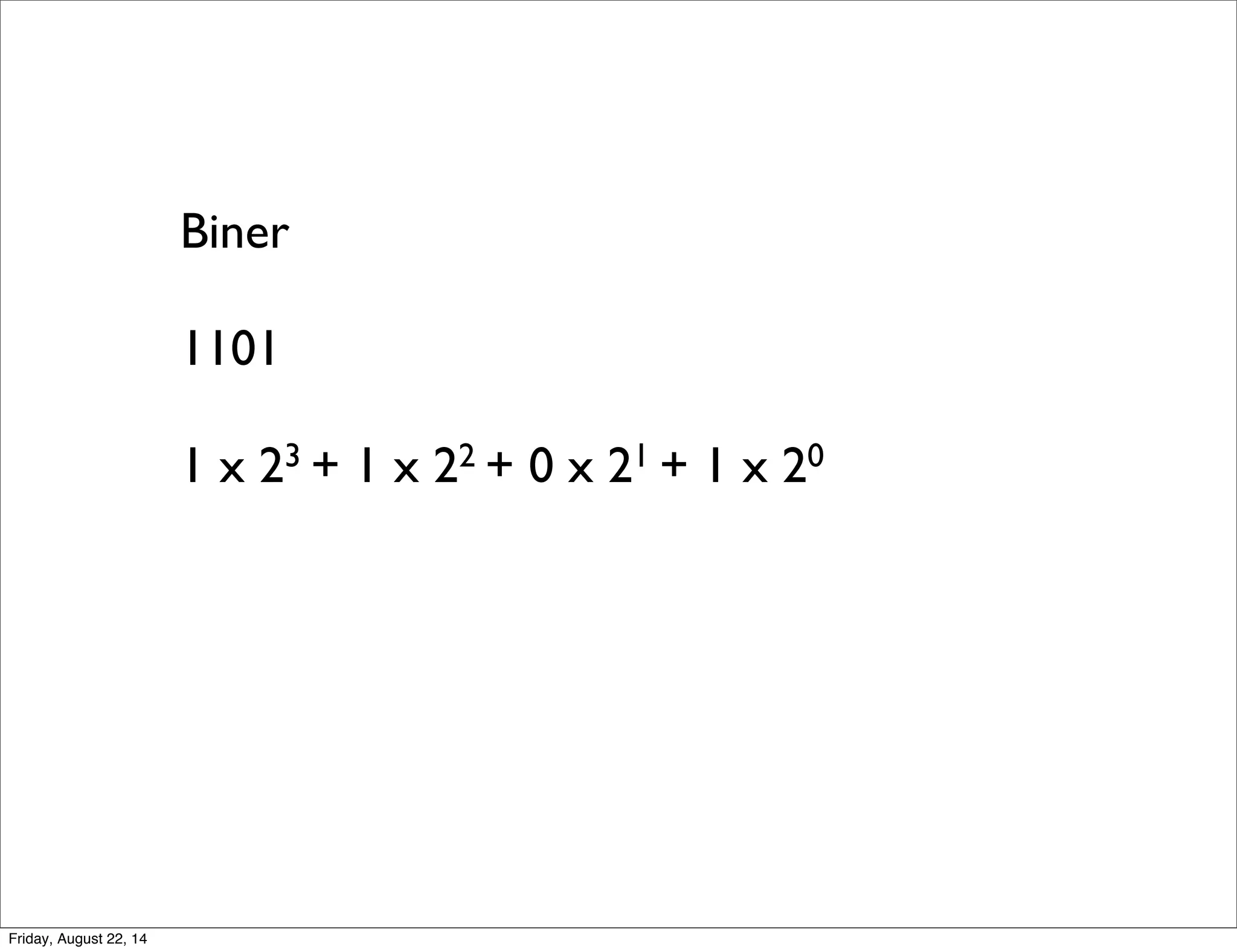

1 x 23 + 1 x 22 + 0 x 21 + 1 x 20

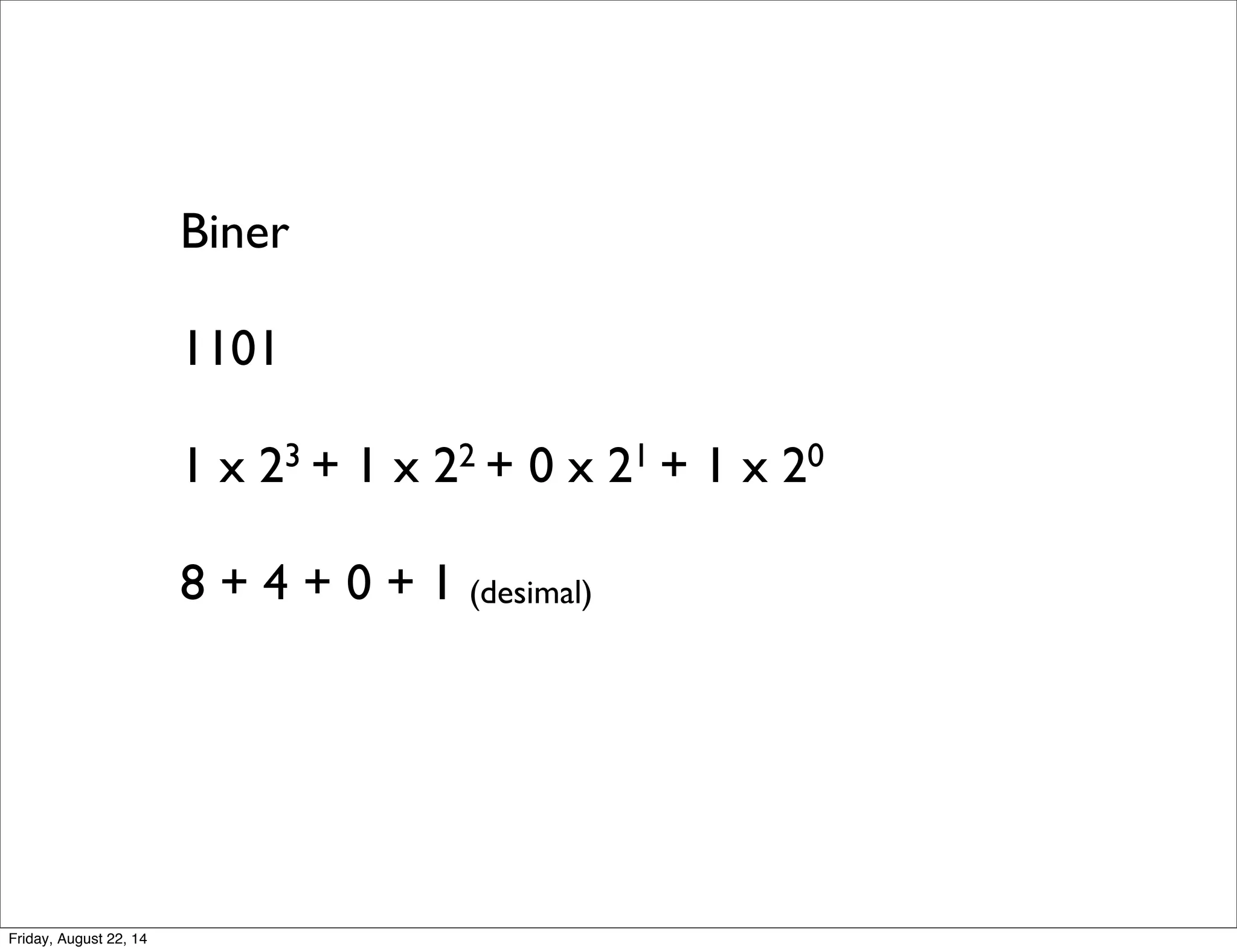

Biner
1101
1 x 23 + 1 x 22 + 0 x 21 + 1 x 20
8 + 4 + 0 + 1 (desimal)

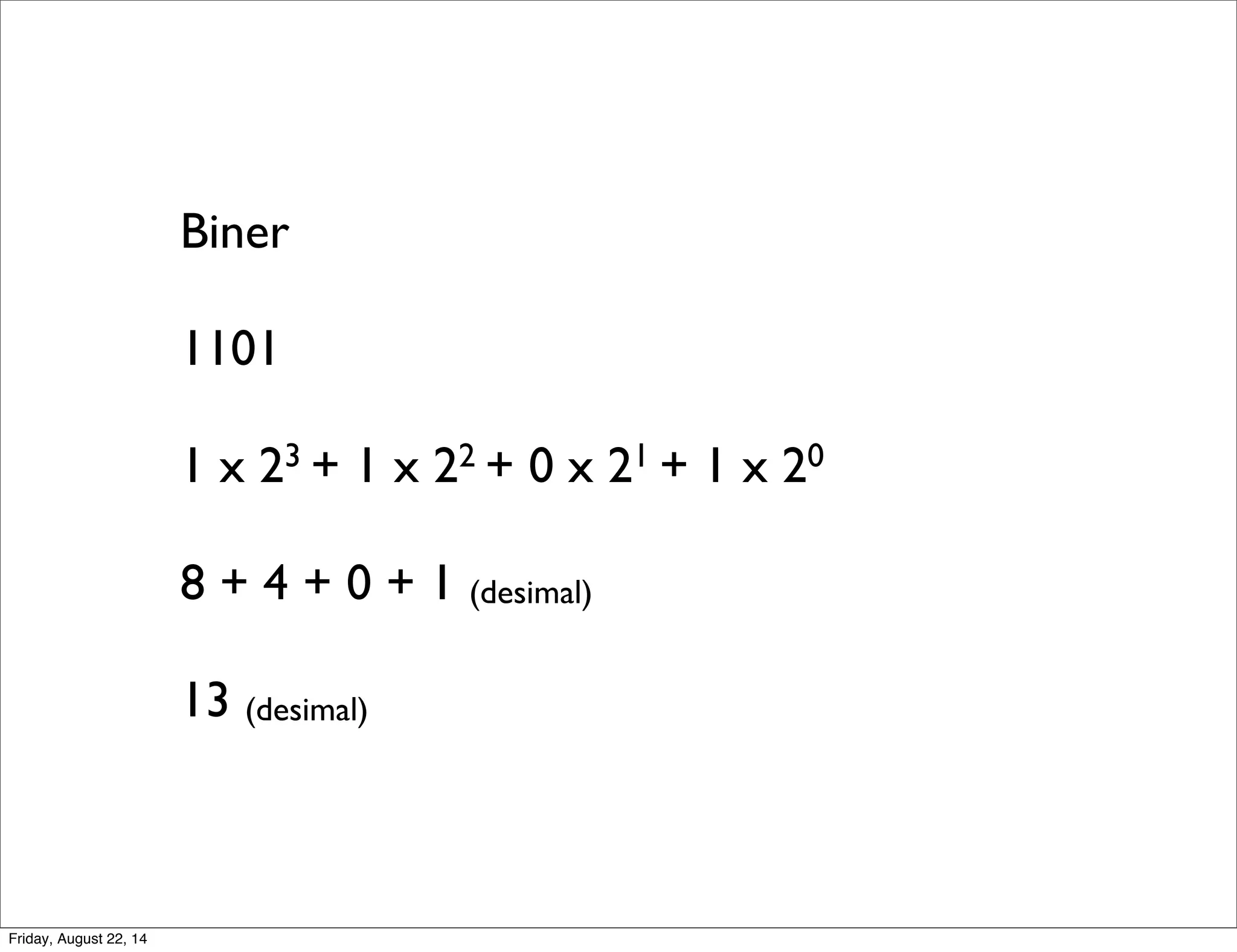

Biner
1101
1 x 23 + 1 x 22 + 0 x 21 + 1 x 20
8 + 4 + 0 + 1 (desimal)
13 (desimal)

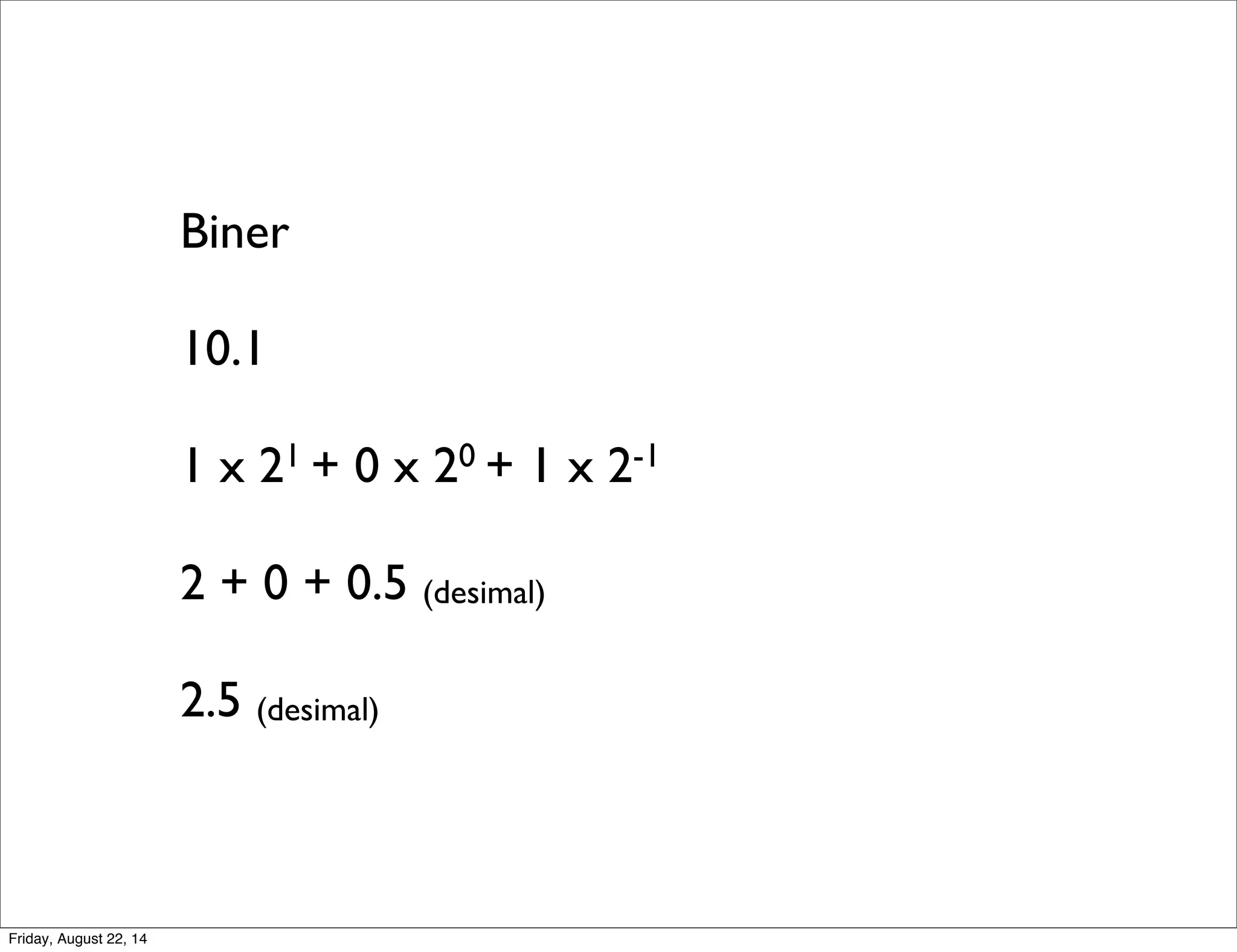

Biner

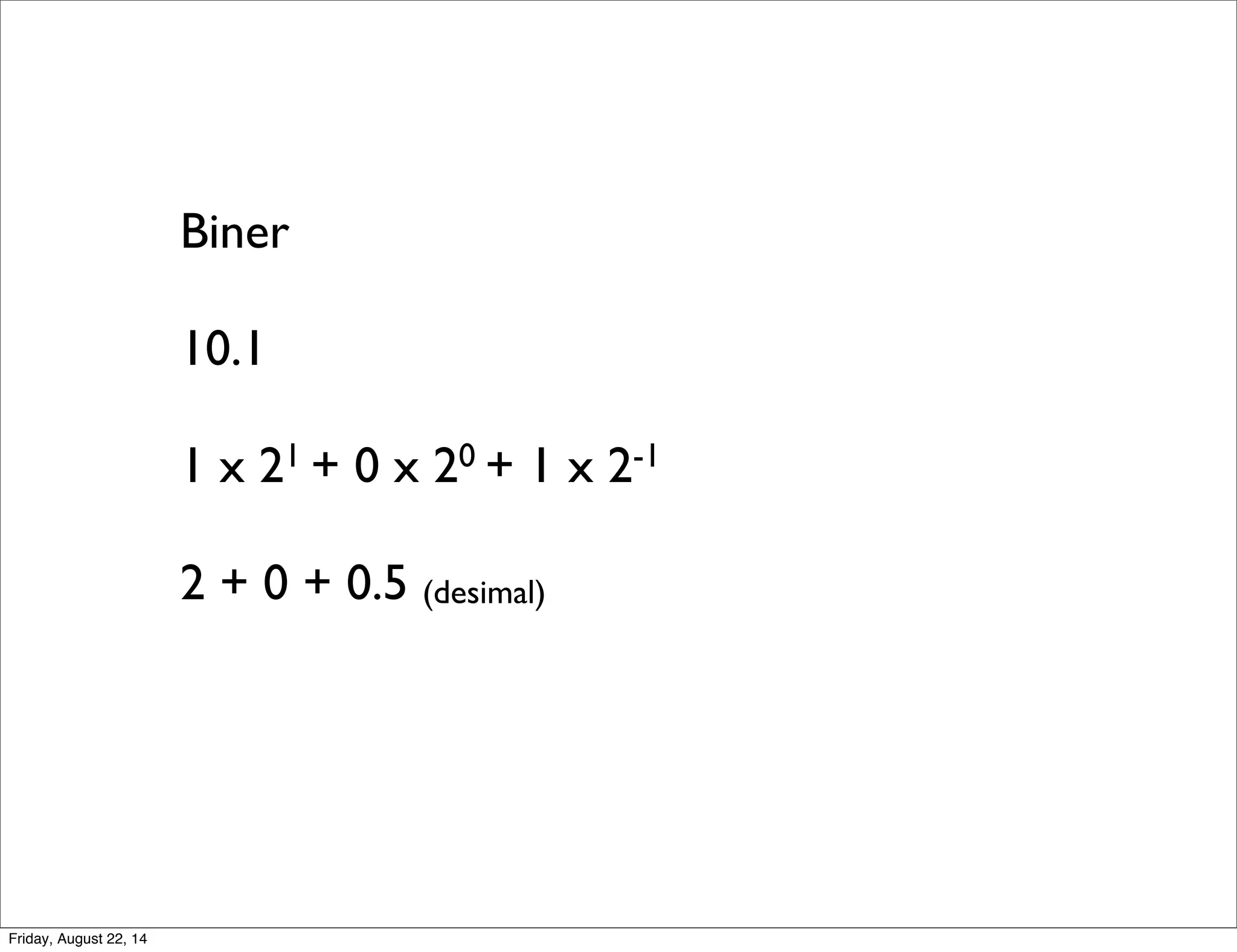

10.1

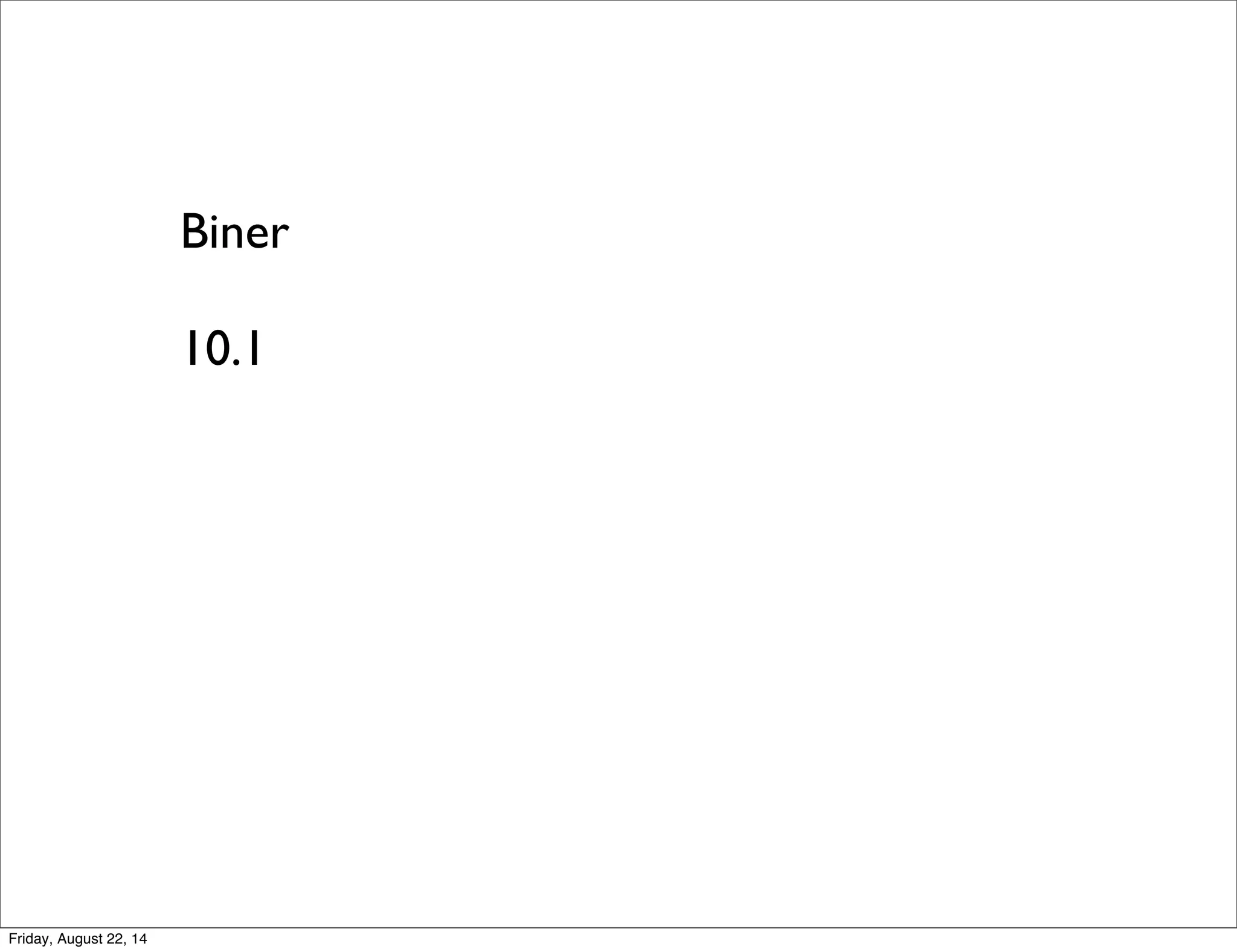

Biner
10.1
1 x 21 + 0 x 20 + 1 x 2-1

Biner
10.1
1 x 21 + 0 x 20 + 1 x 2-1
2 + 0 + 0.5 (desimal)

Biner
10.1
1 x 21 + 0 x 20 + 1 x 2-1
2 + 0 + 0.5 (desimal)
2.5 (desimal)

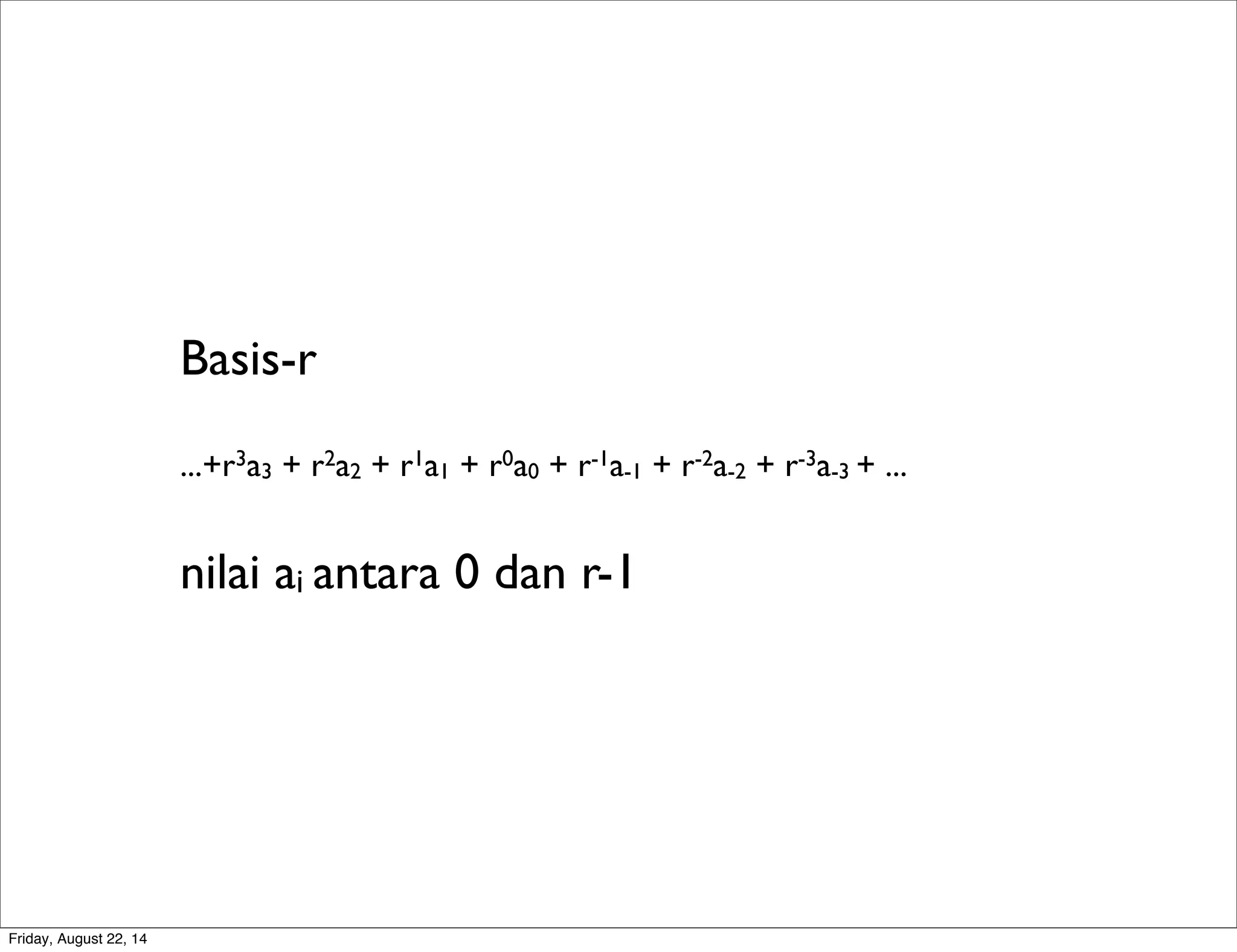

Basis-r
...+r3a3 + r2a2 + r1a1 + r0a0 + r-1a-1 + r-2a-2 + r-3a-3 + ...

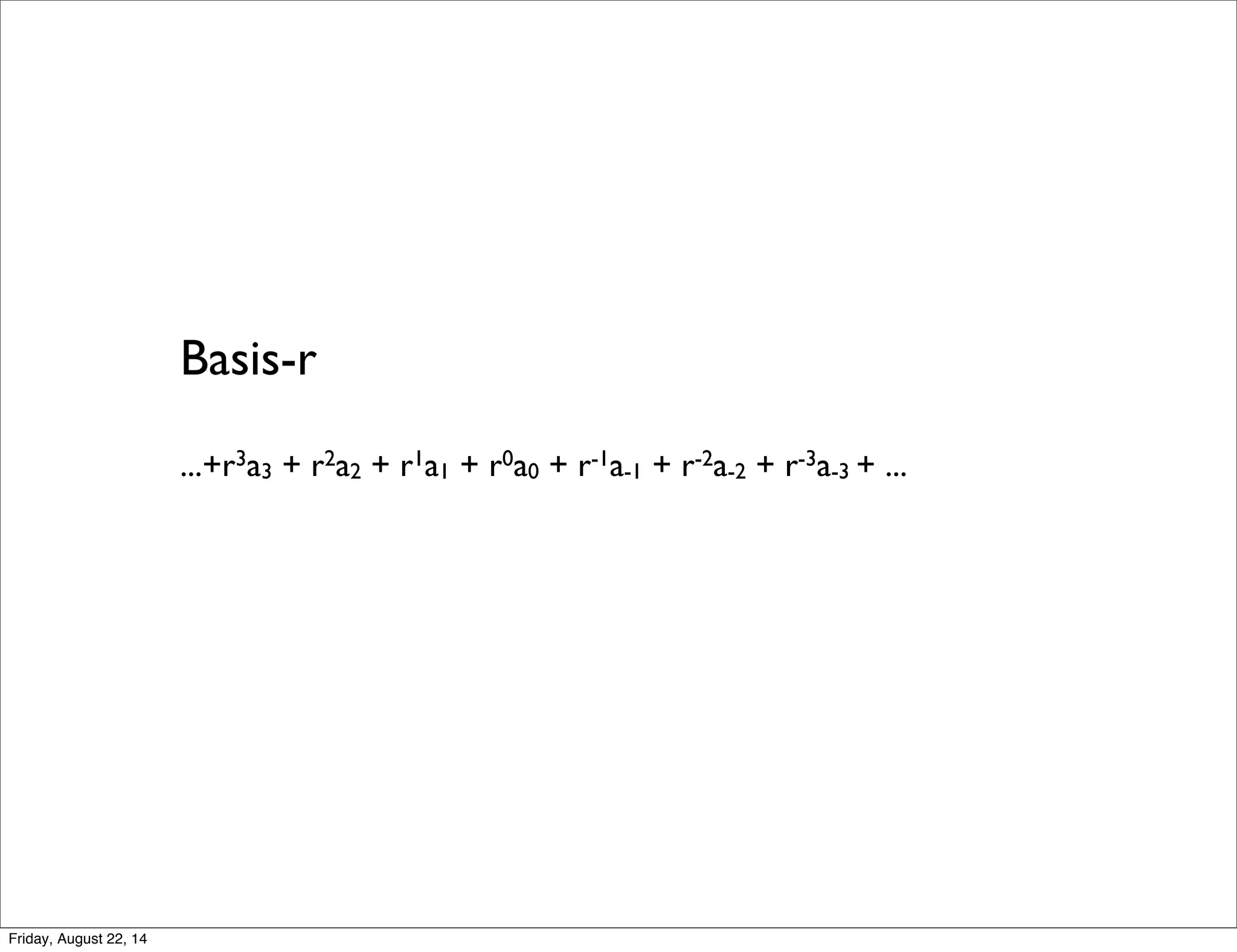

Basis-r
...+r3a3 + r2a2 + r1a1 + r0a0 + r-1a-1 + r-2a-2 + r-3a-3 + ...
nilai ai antara 0 dan r-1

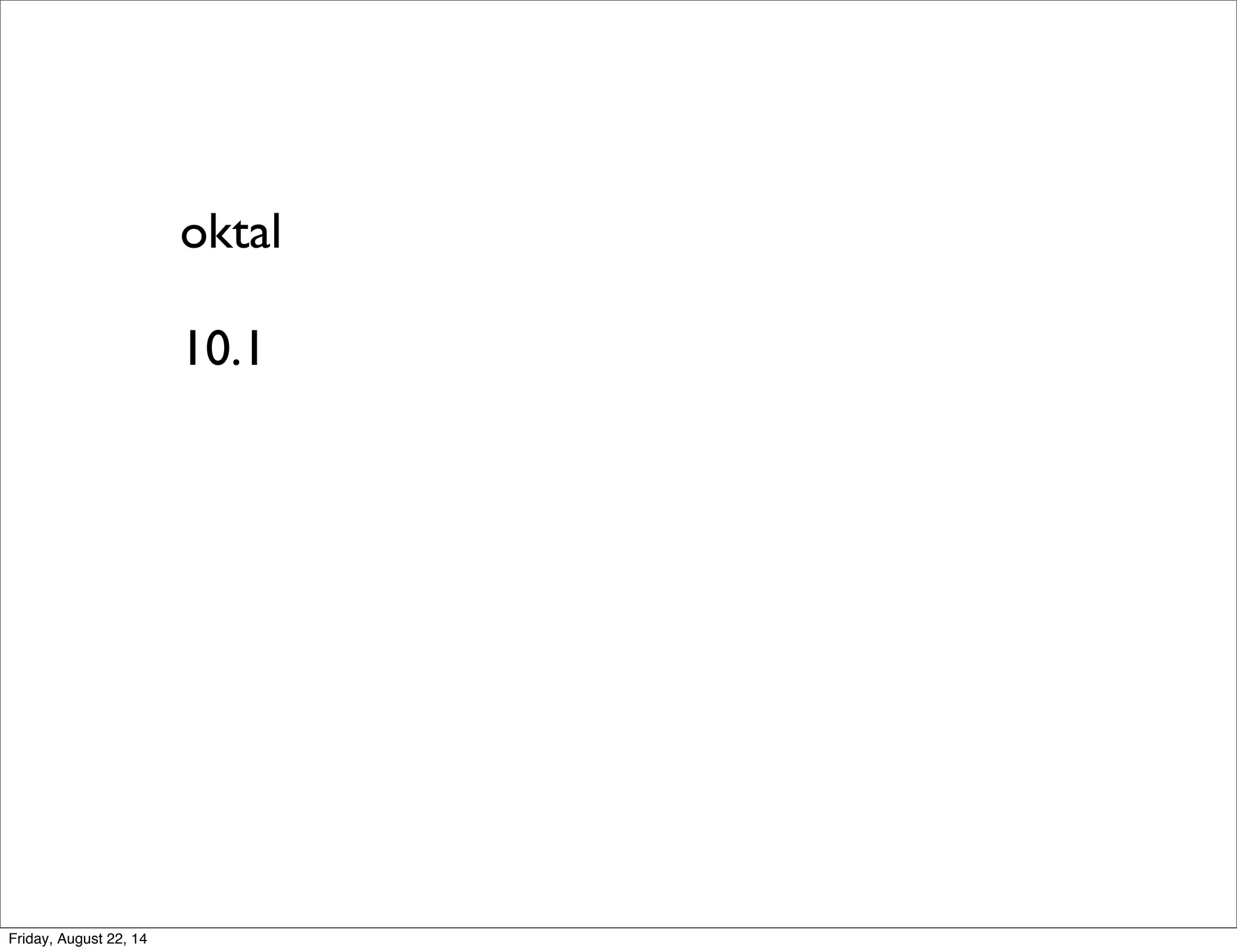

oktal
10.1

oktal
10.1

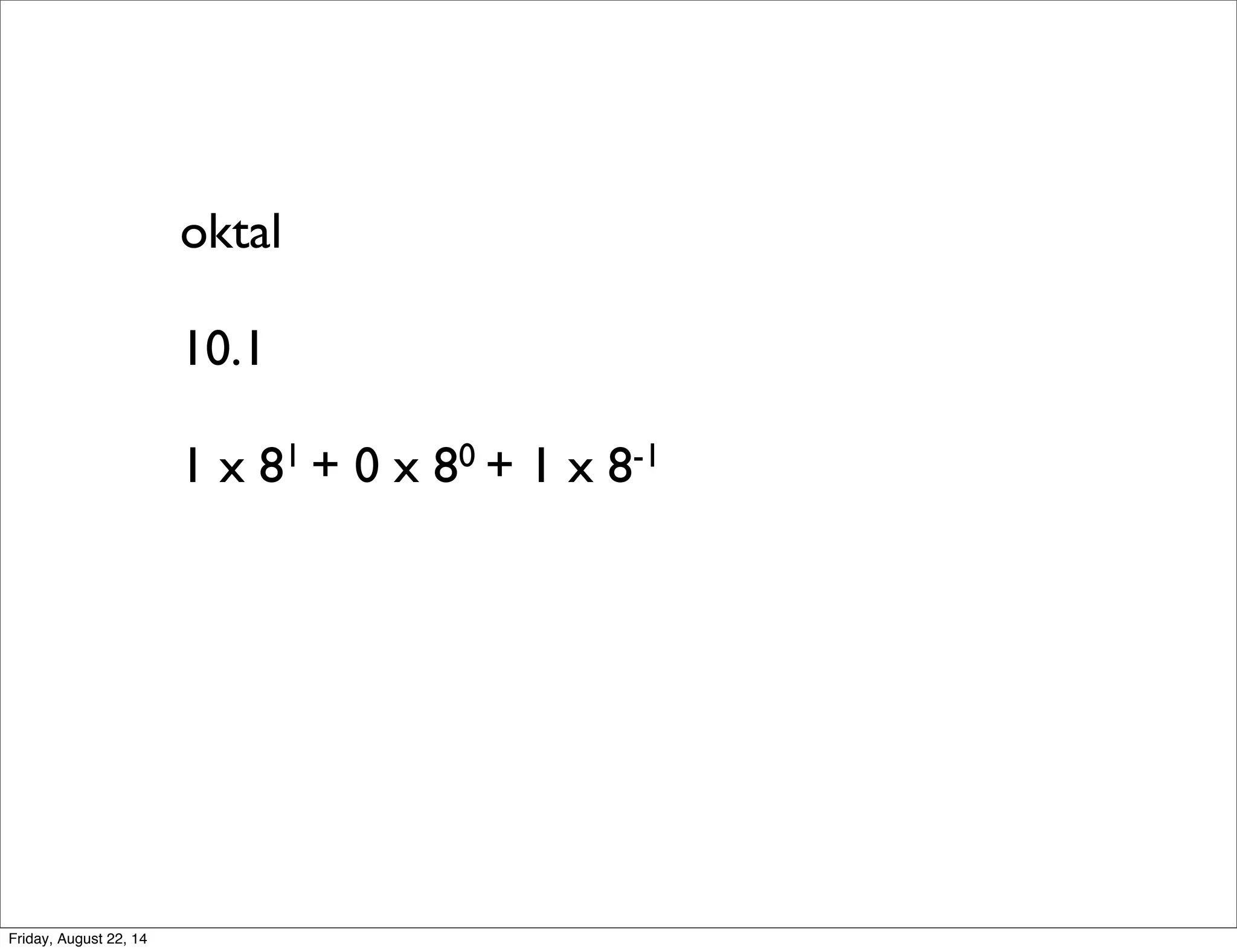

1 x 81 + 0 x 80 + 1 x 8-1

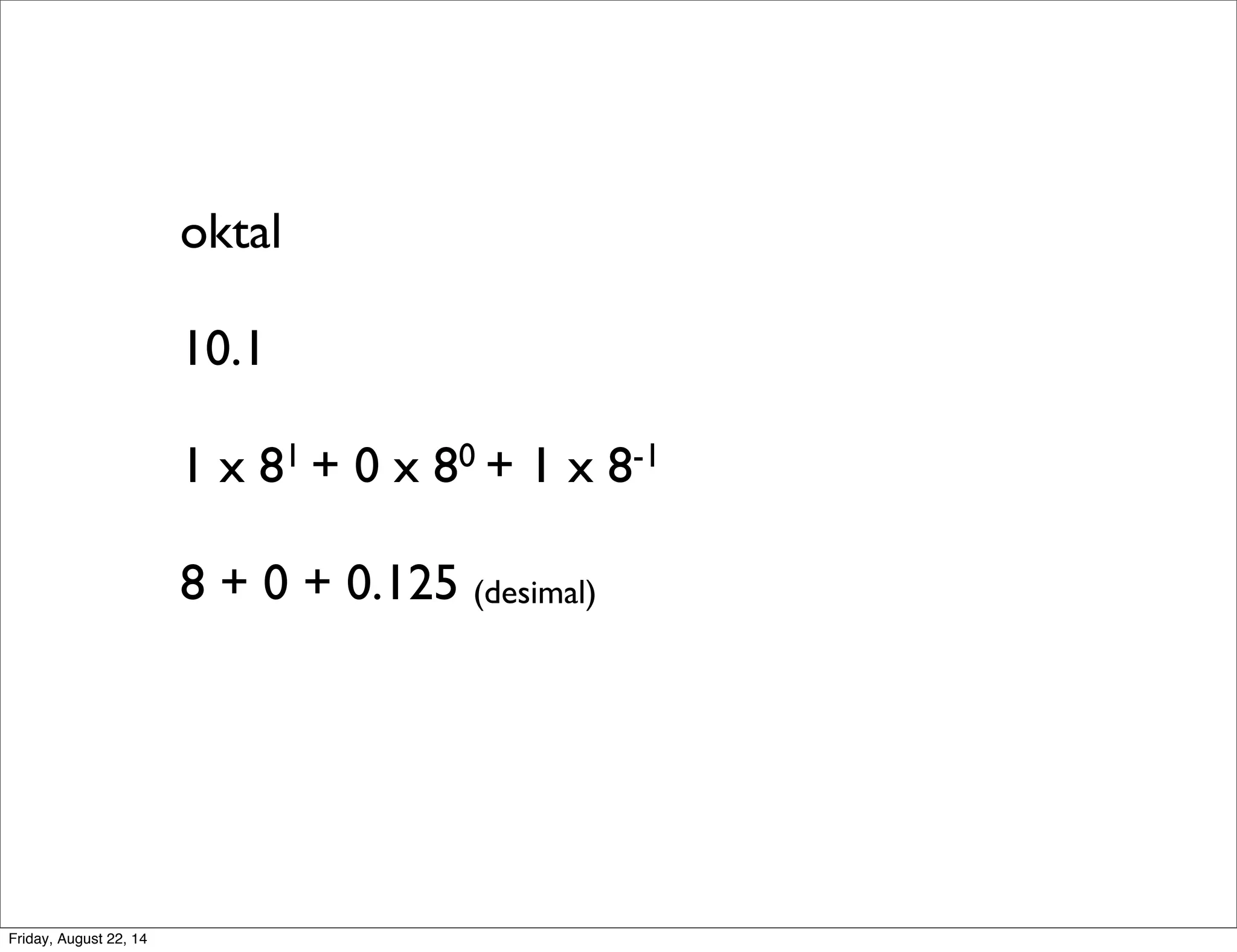

oktal
10.1
1 x 81 + 0 x 80 + 1 x 8-1
8 + 0 + 0.125 (desimal)

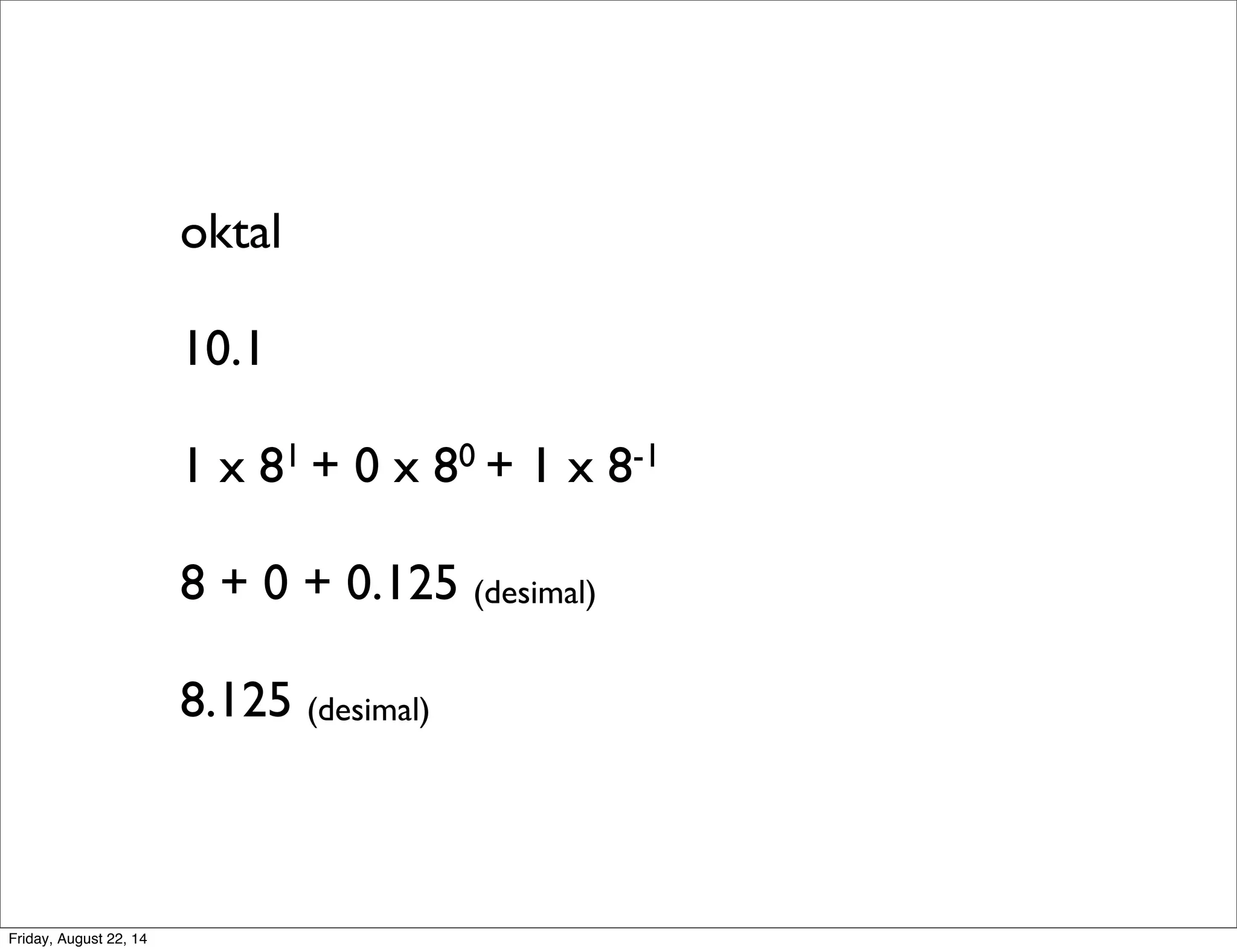

oktal
10.1
1 x 81 + 0 x 80 + 1 x 8-1
8 + 0 + 0.125 (desimal)
8.125 (desimal)

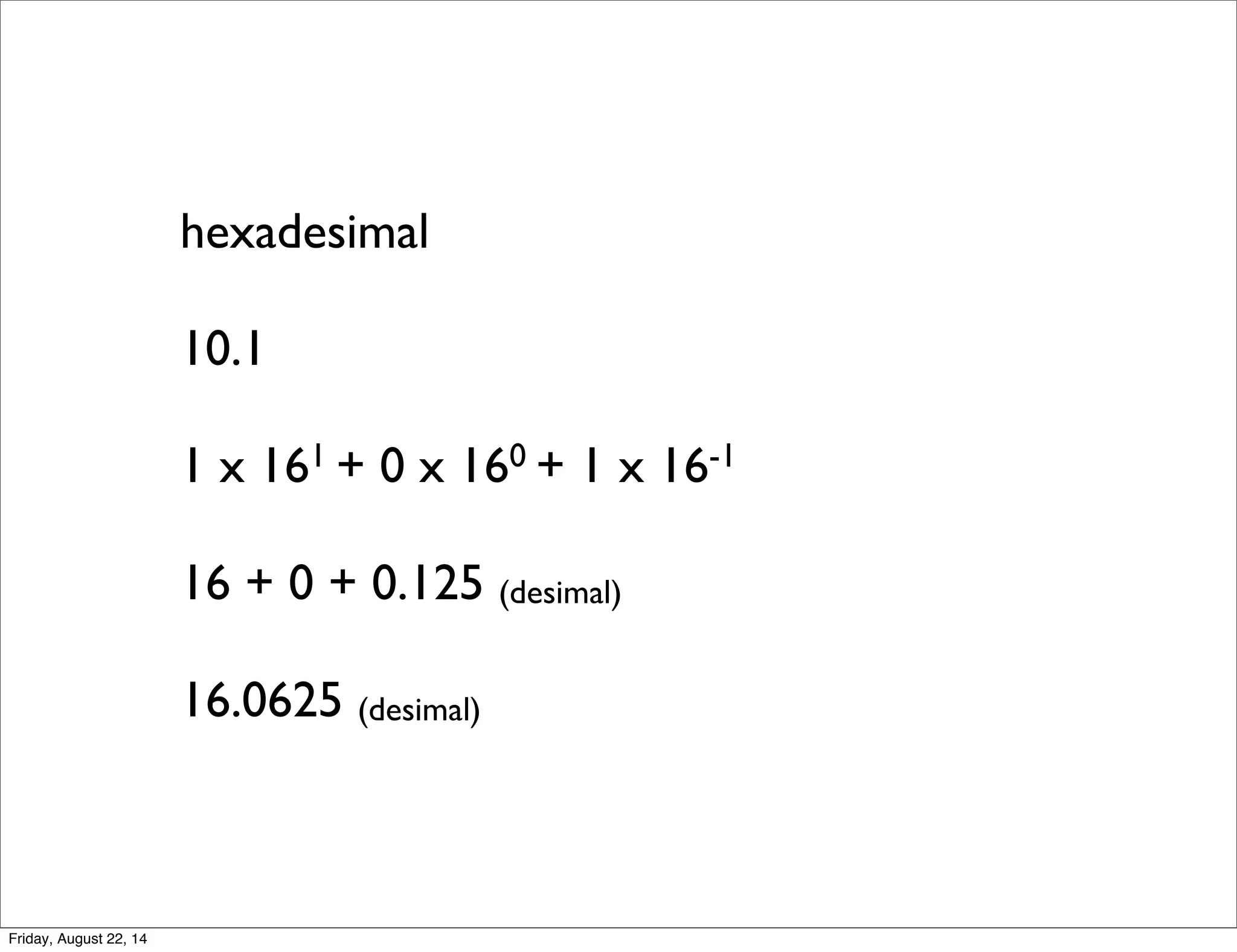

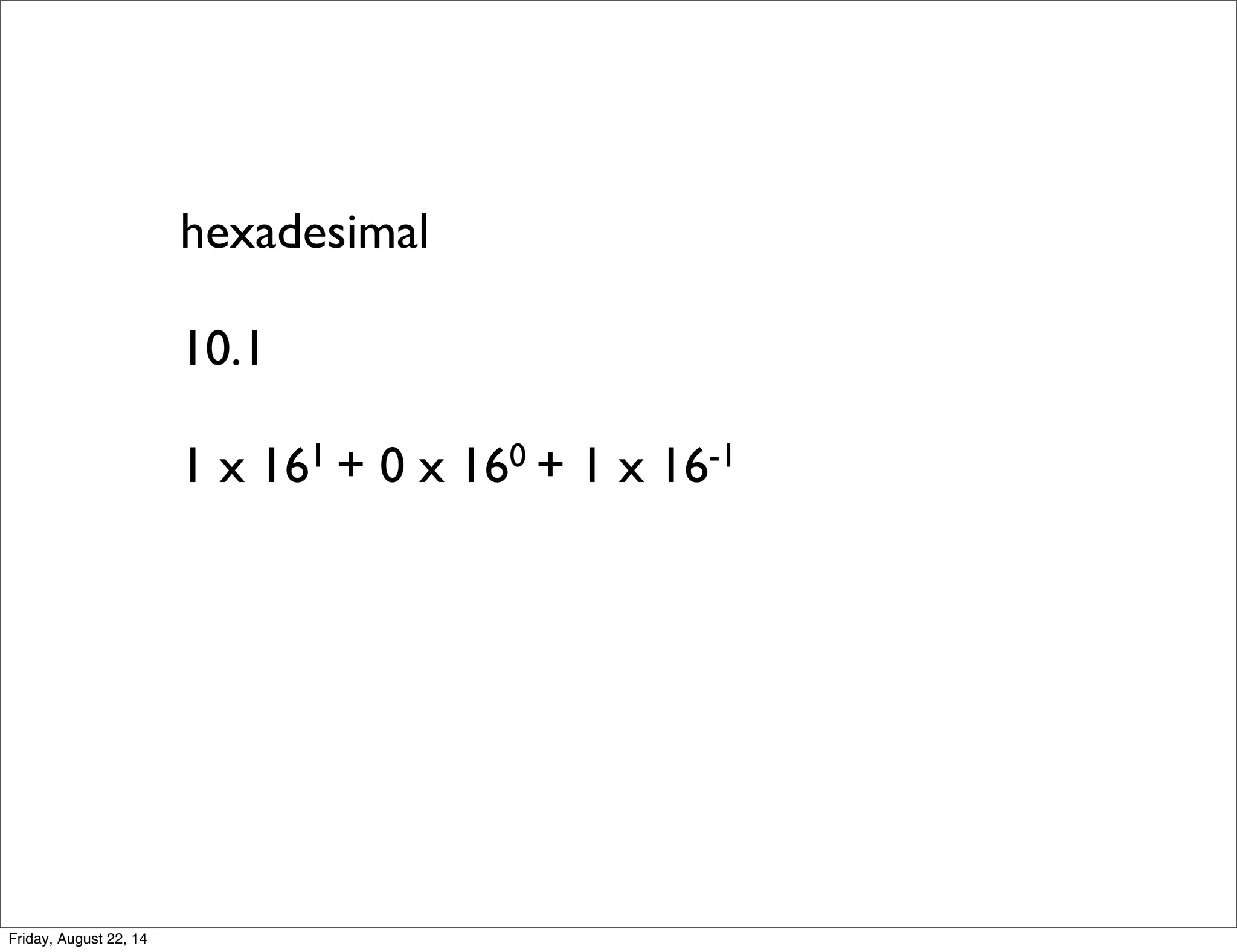

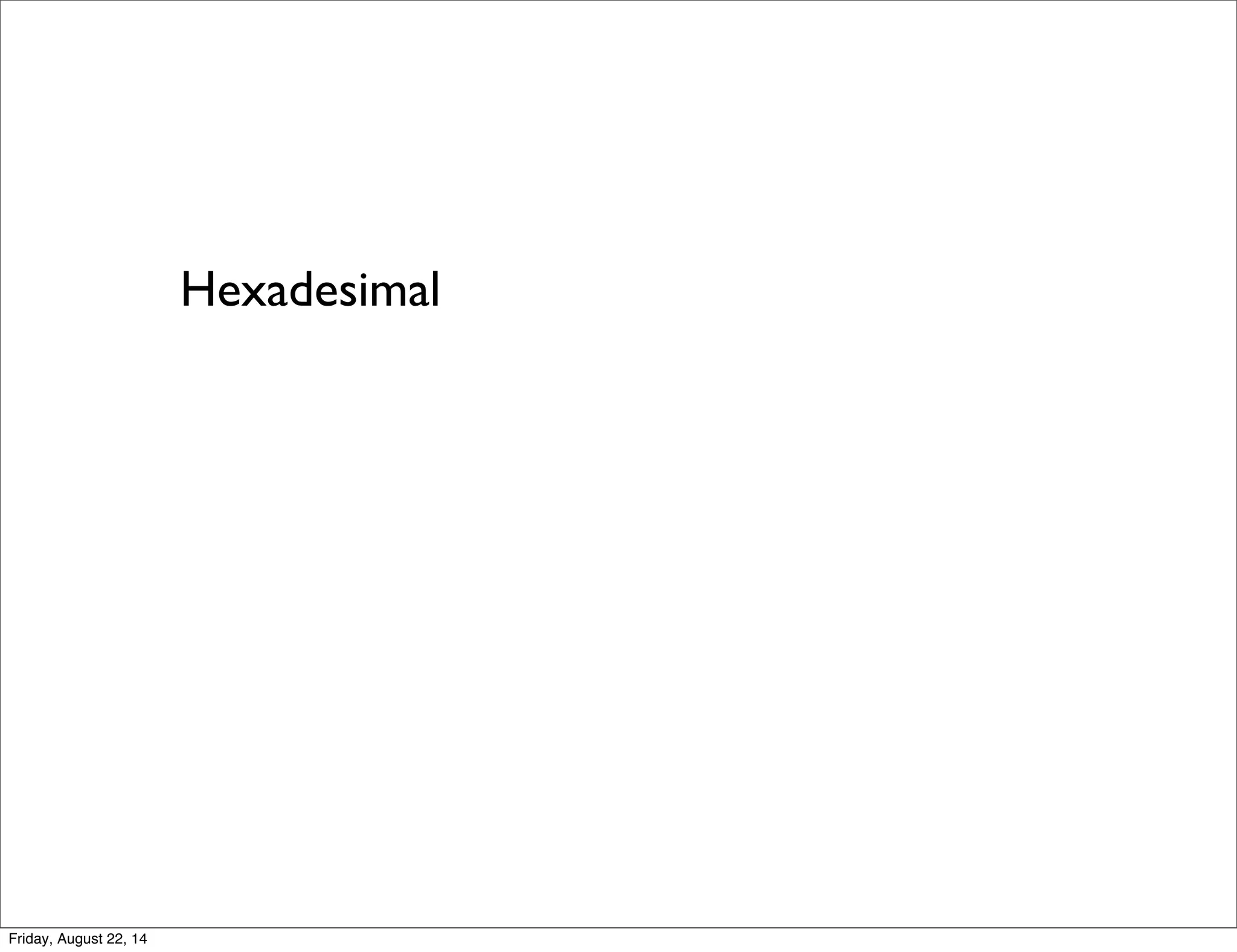

hexadesimal

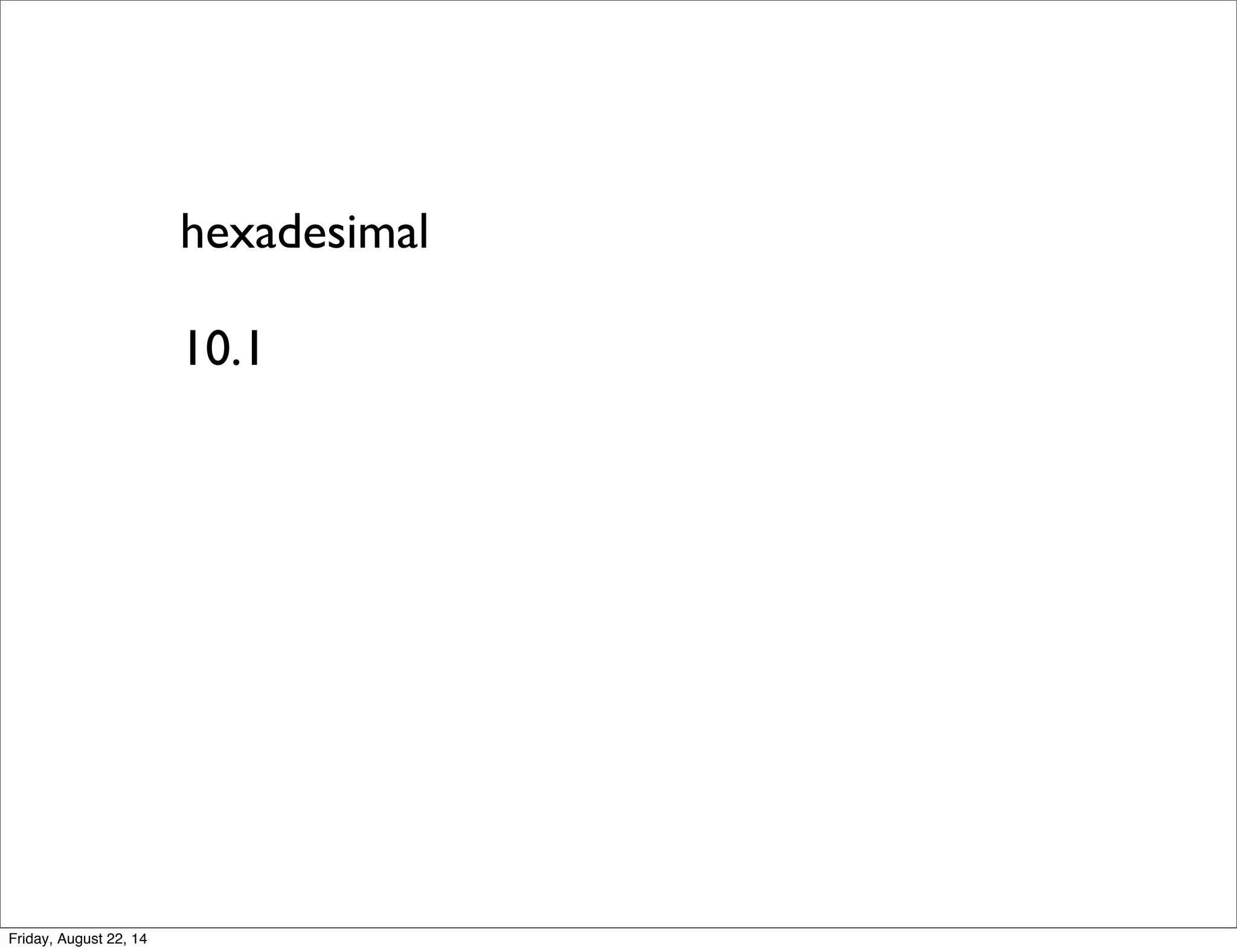

hexadesimal
10.1

hexadesimal
10.1
1 x 161 + 0 x 160 + 1 x 16-1

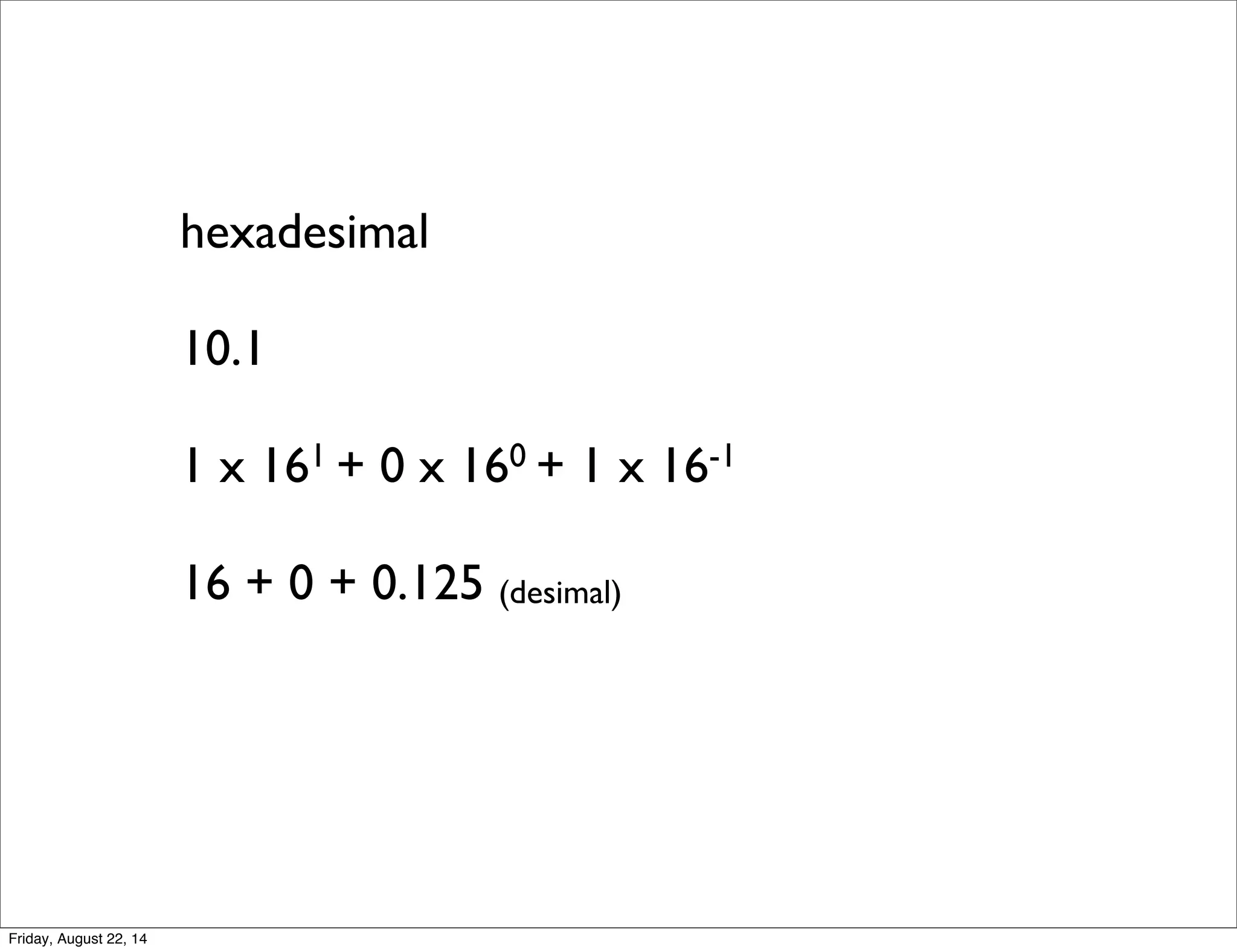

hexadesimal
10.1
1 x 161 + 0 x 160 + 1 x 16-1
16 + 0 + 0.125 (desimal)

hexadesimal
10.1
1 x 161 + 0 x 160 + 1 x 16-1
16 + 0 + 0.125 (desimal)
16.0625 (desimal)

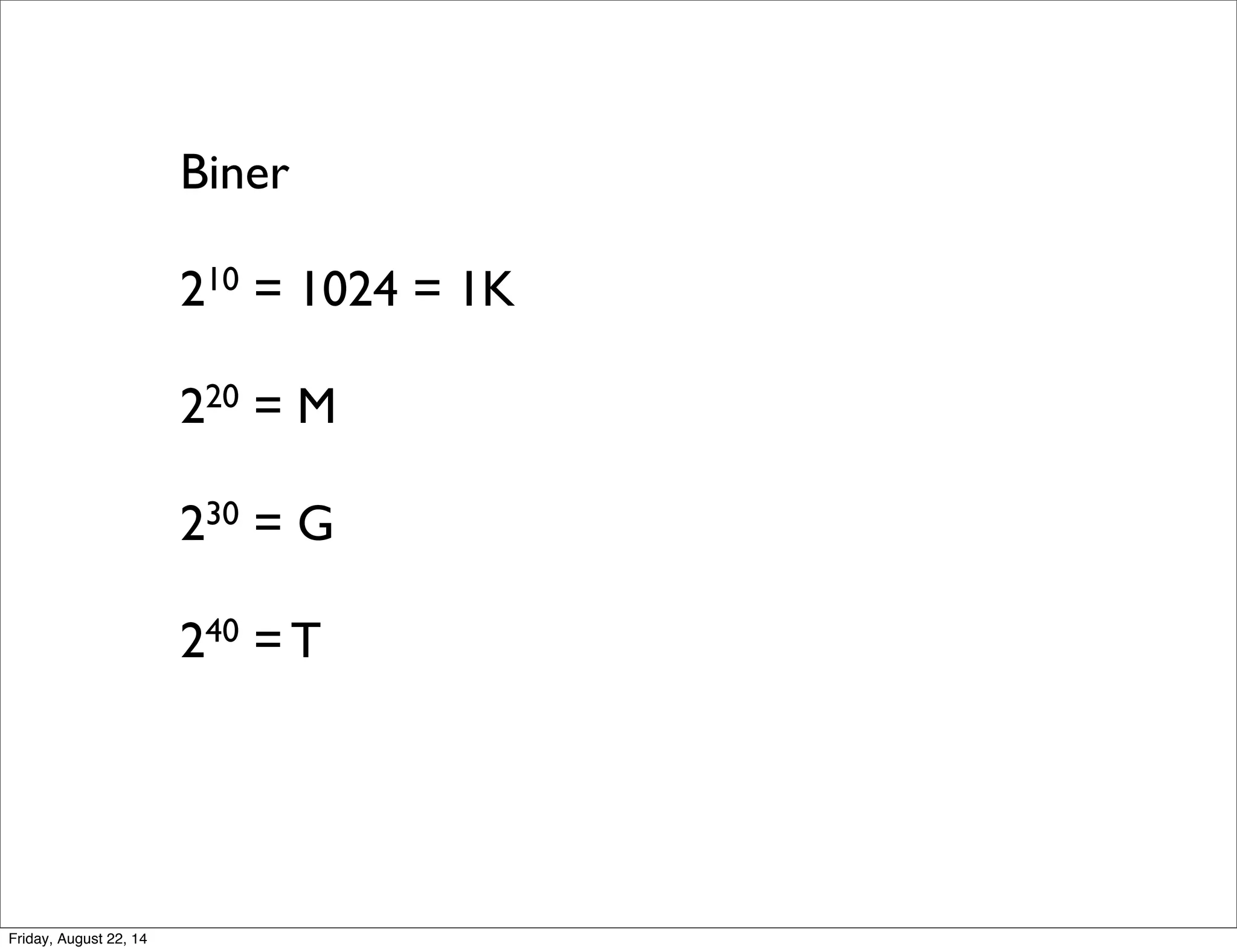

Biner

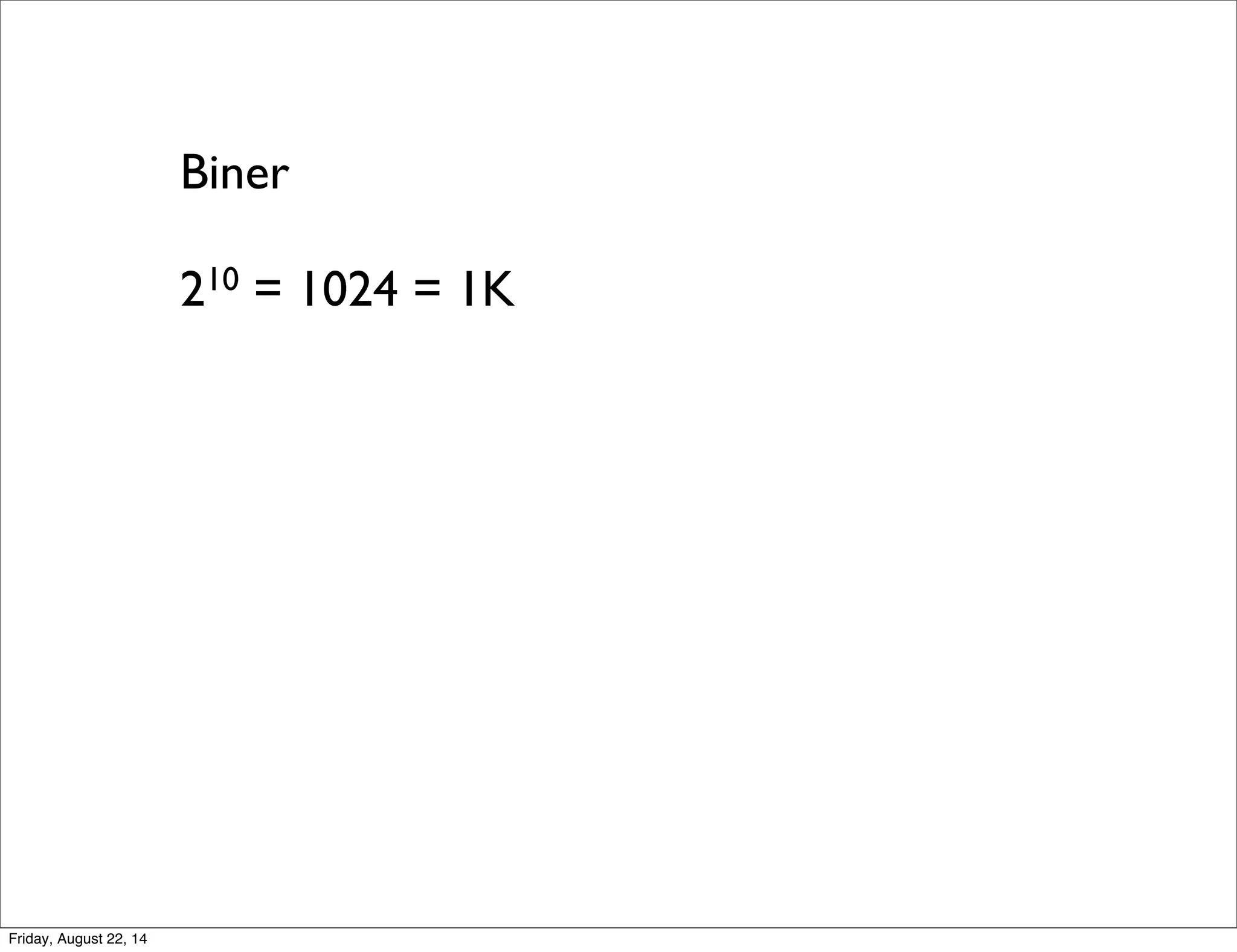

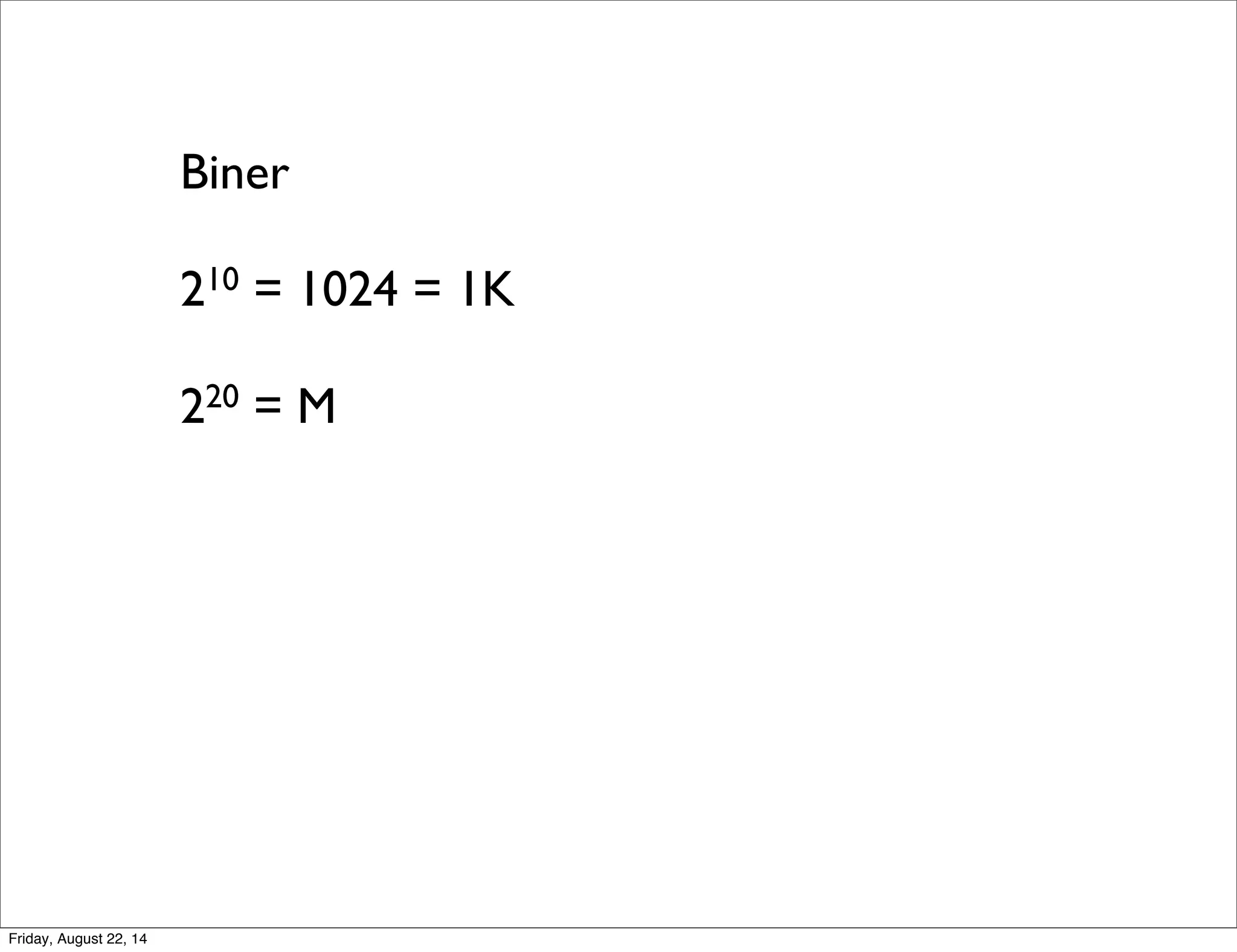

210 = 1024 = 1K

Biner
210 = 1024 = 1K
220 = M

Biner
210 = 1024 = 1K
220 = M

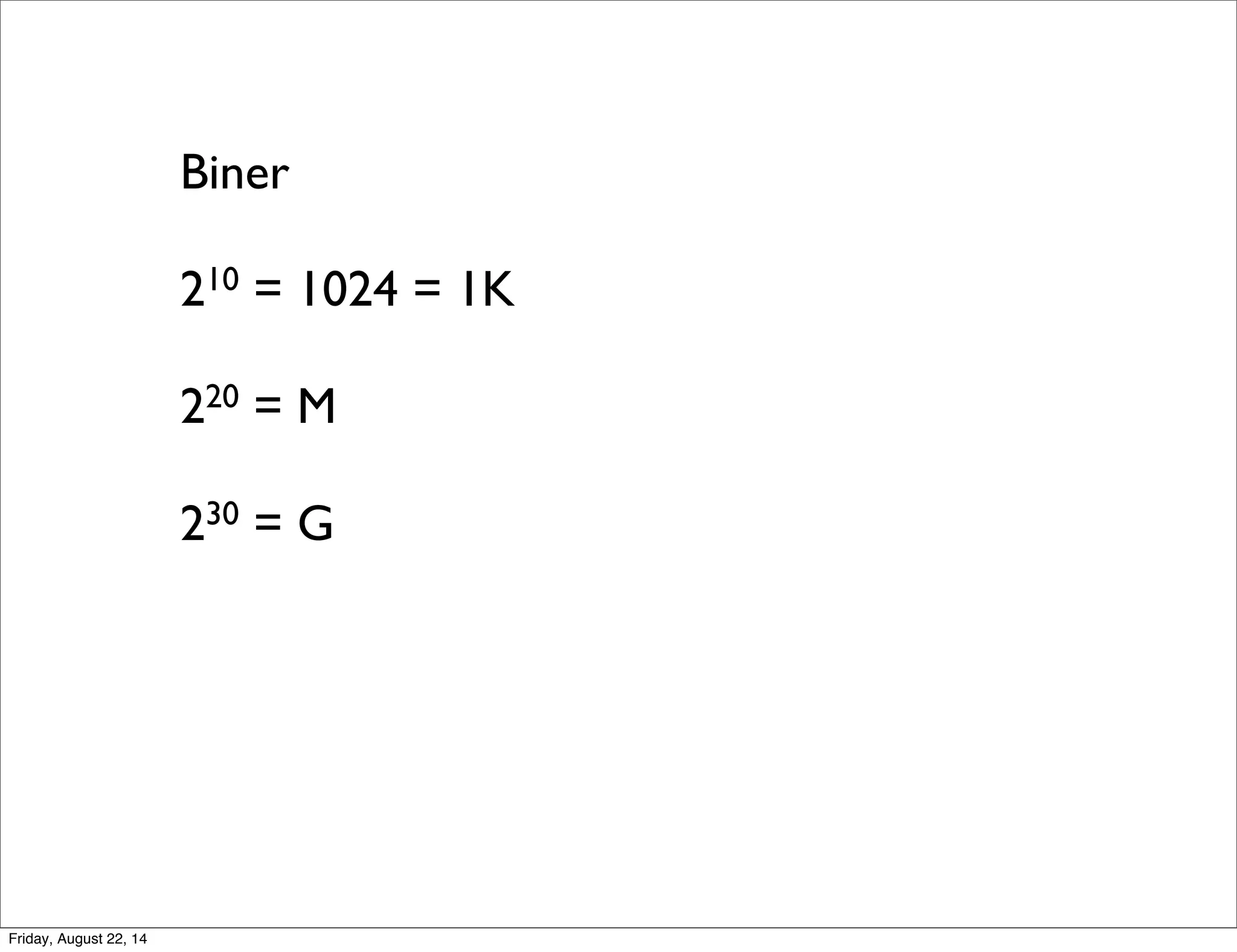

230 = G

Biner
210 = 1024 = 1K
220 = M
230 = G
240 = T

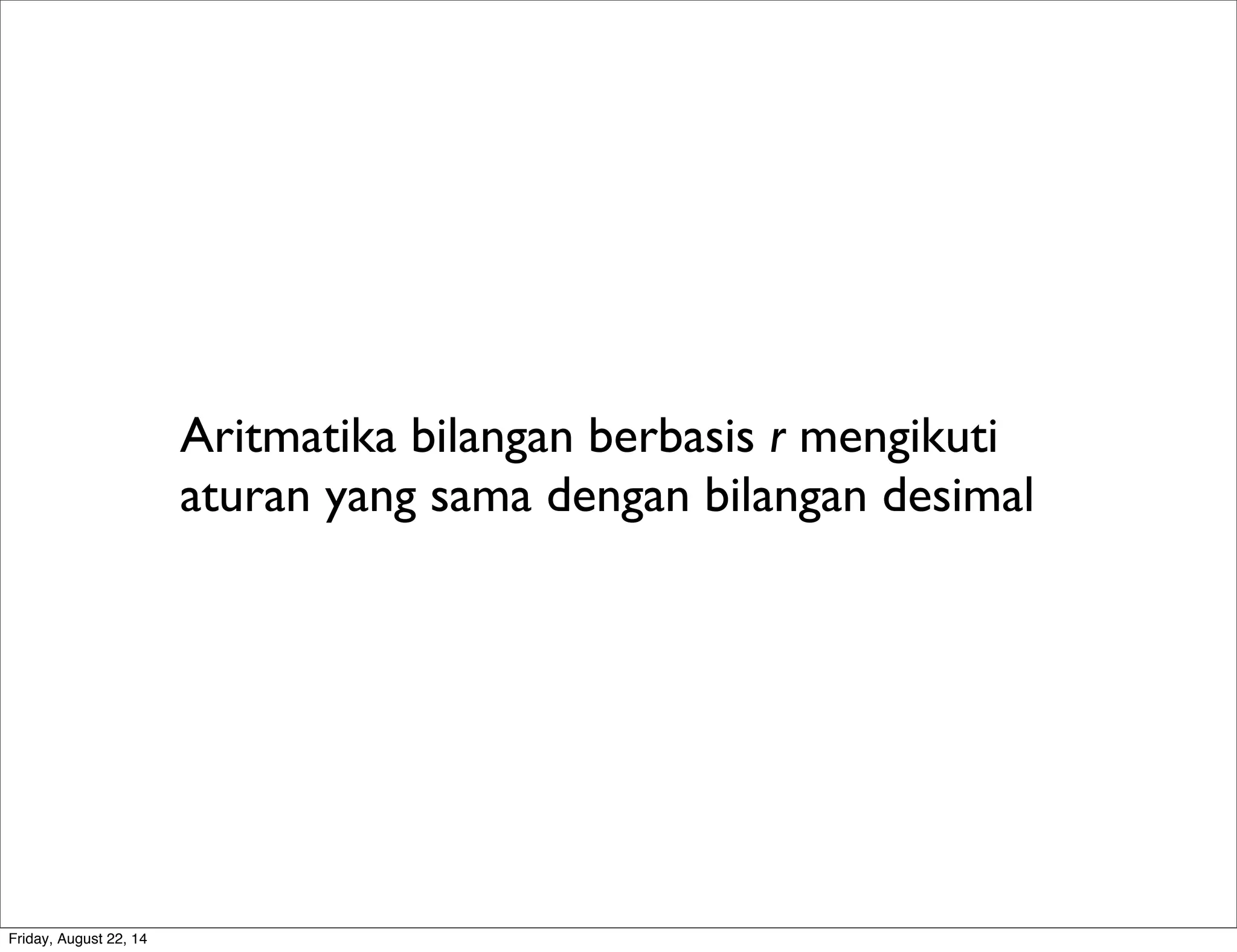

Aritmatika bilangan berbasis r mengikuti
aturan yang sama dengan bilangan desimal

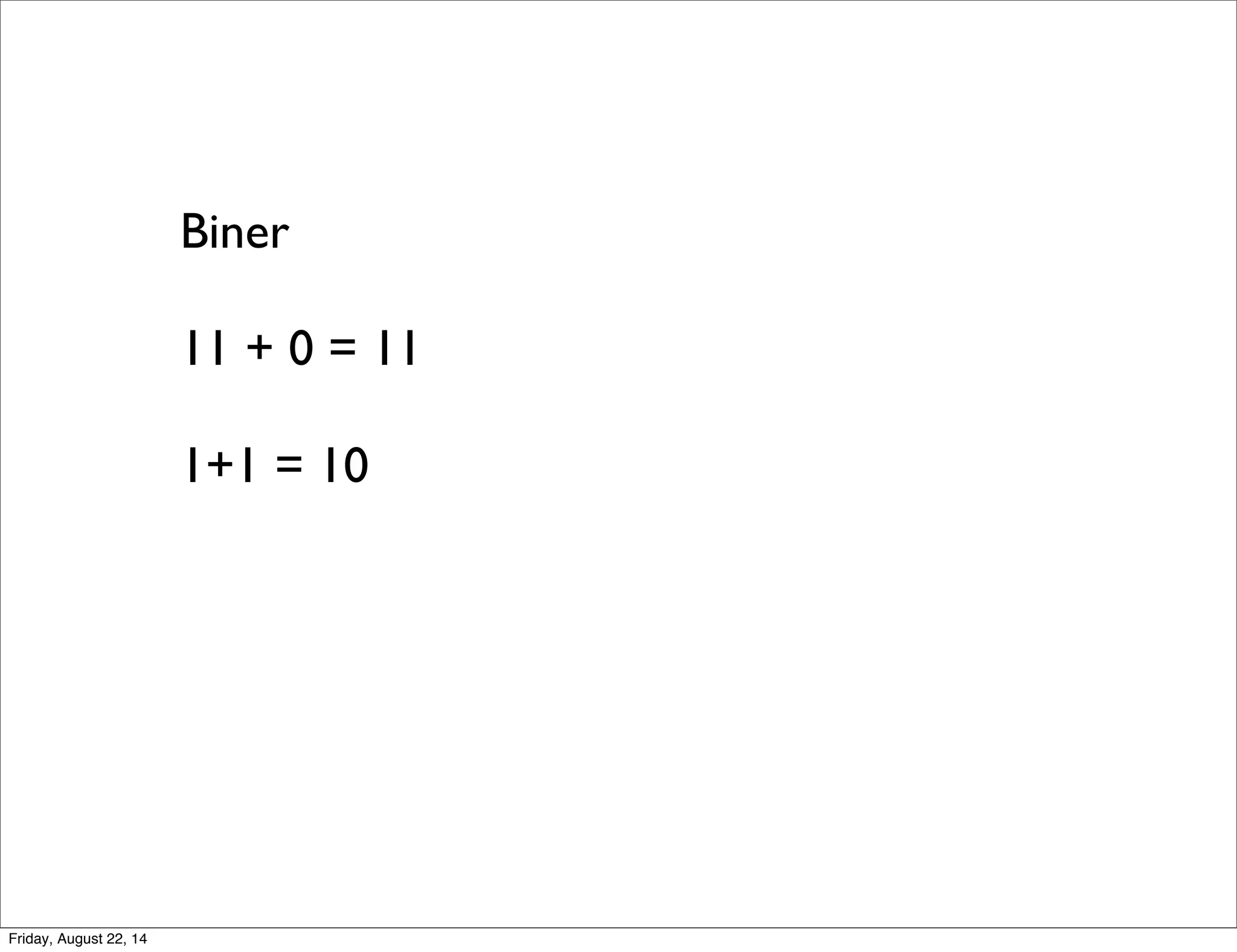

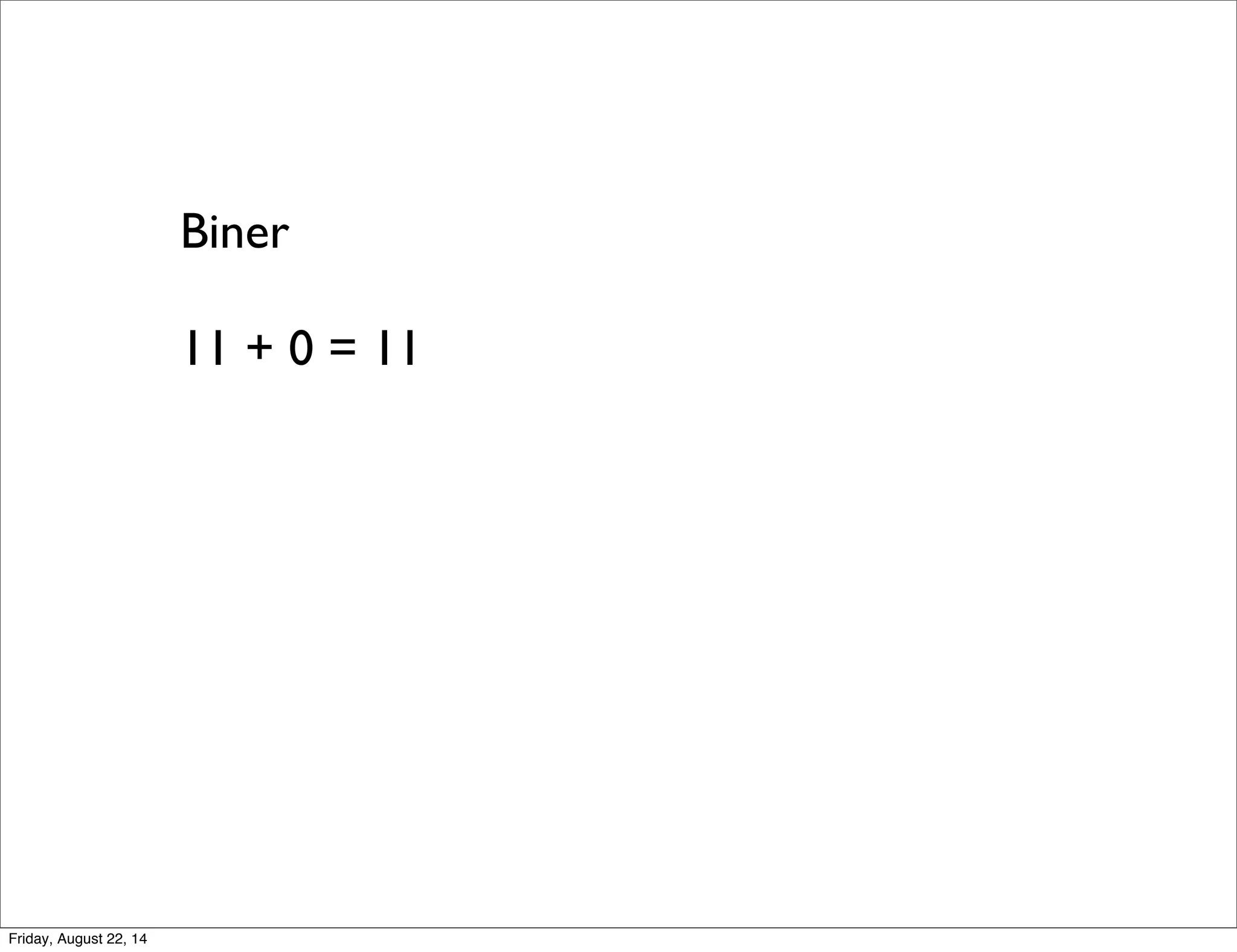

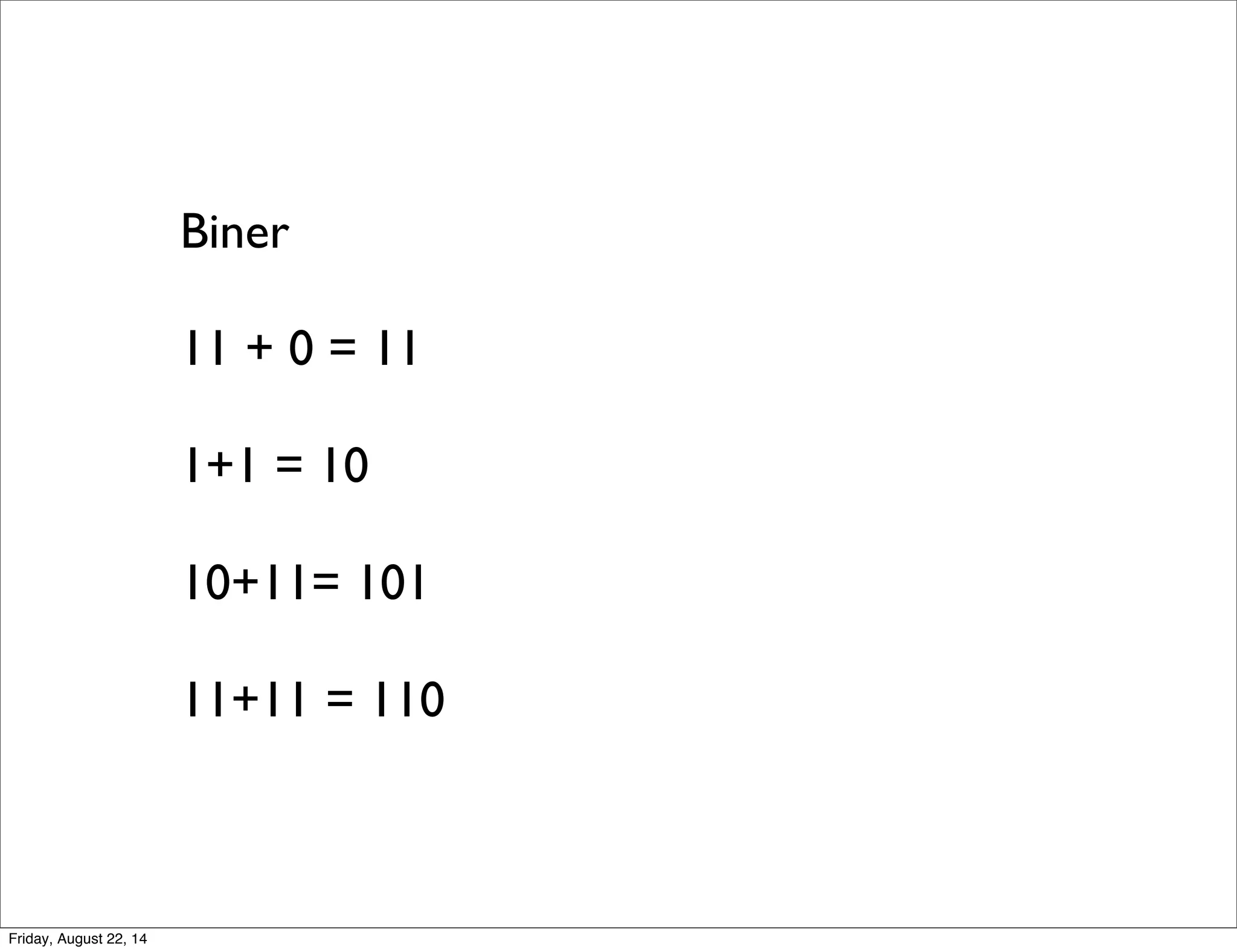

Biner
11 + 0 = 11

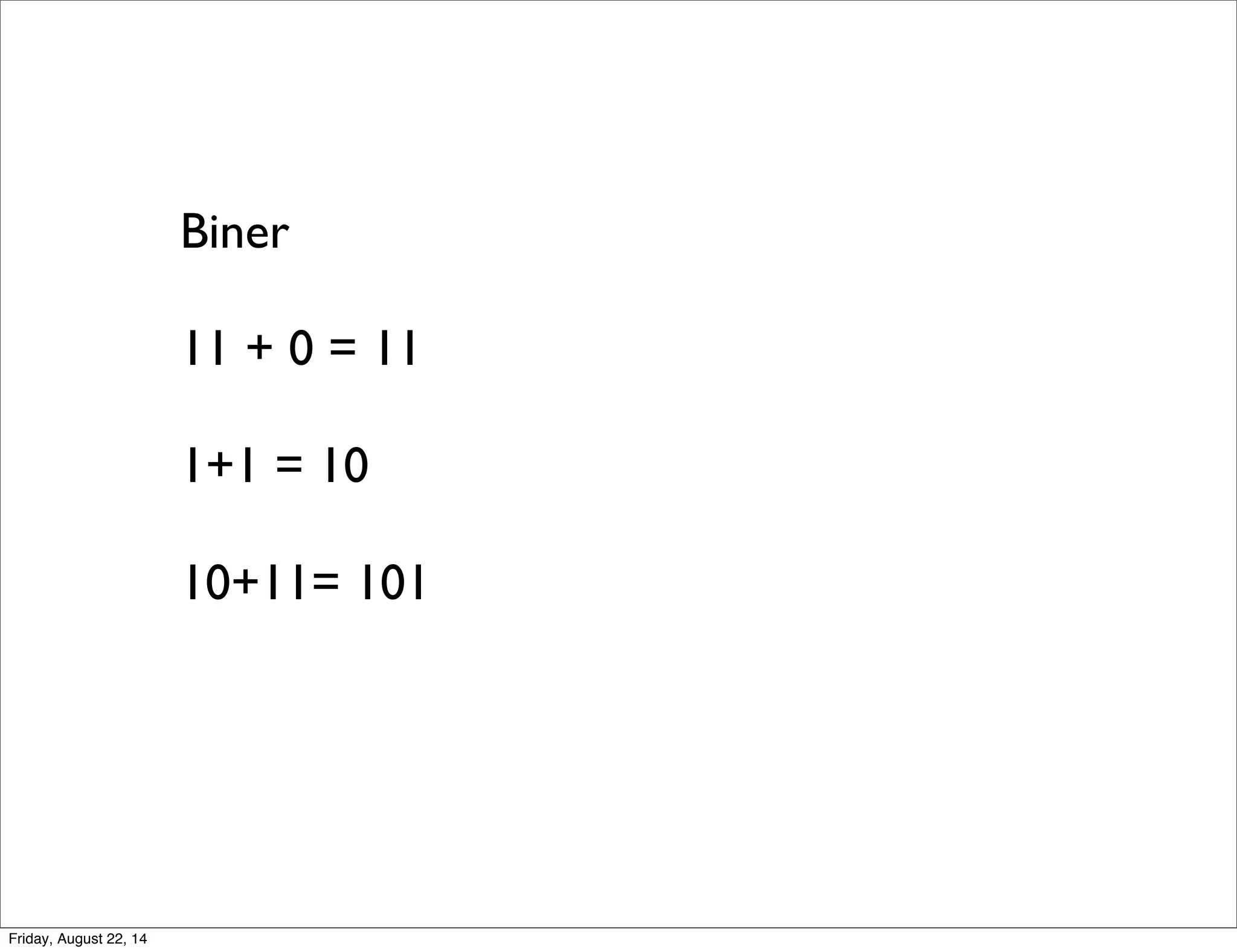

Biner
11 + 0 = 11
1+1 = 10

Biner
11 + 0 = 11
1+1 = 10
10+11= 101

Biner
11 + 0 = 11
1+1 = 10
10+11= 101
11+11 = 110

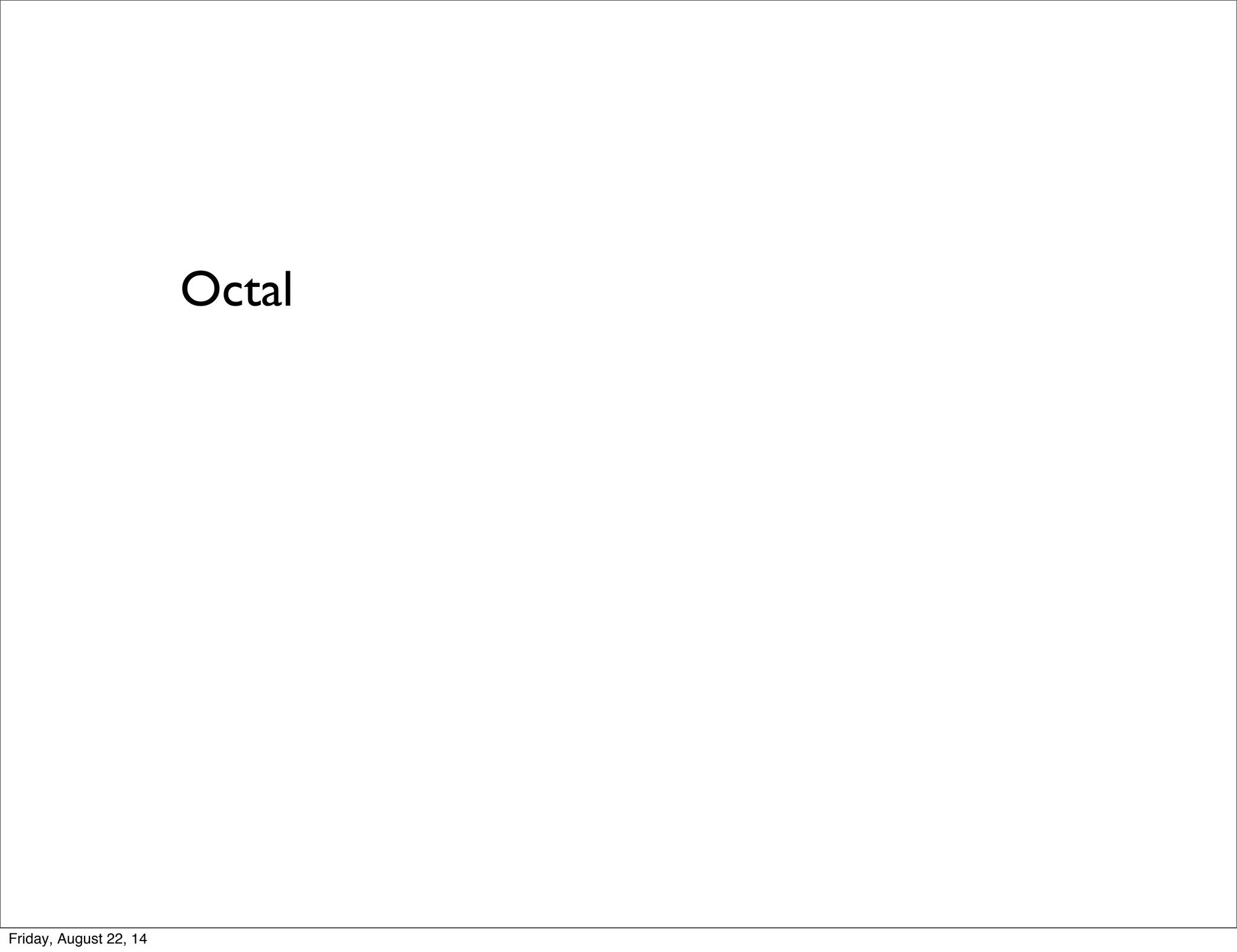

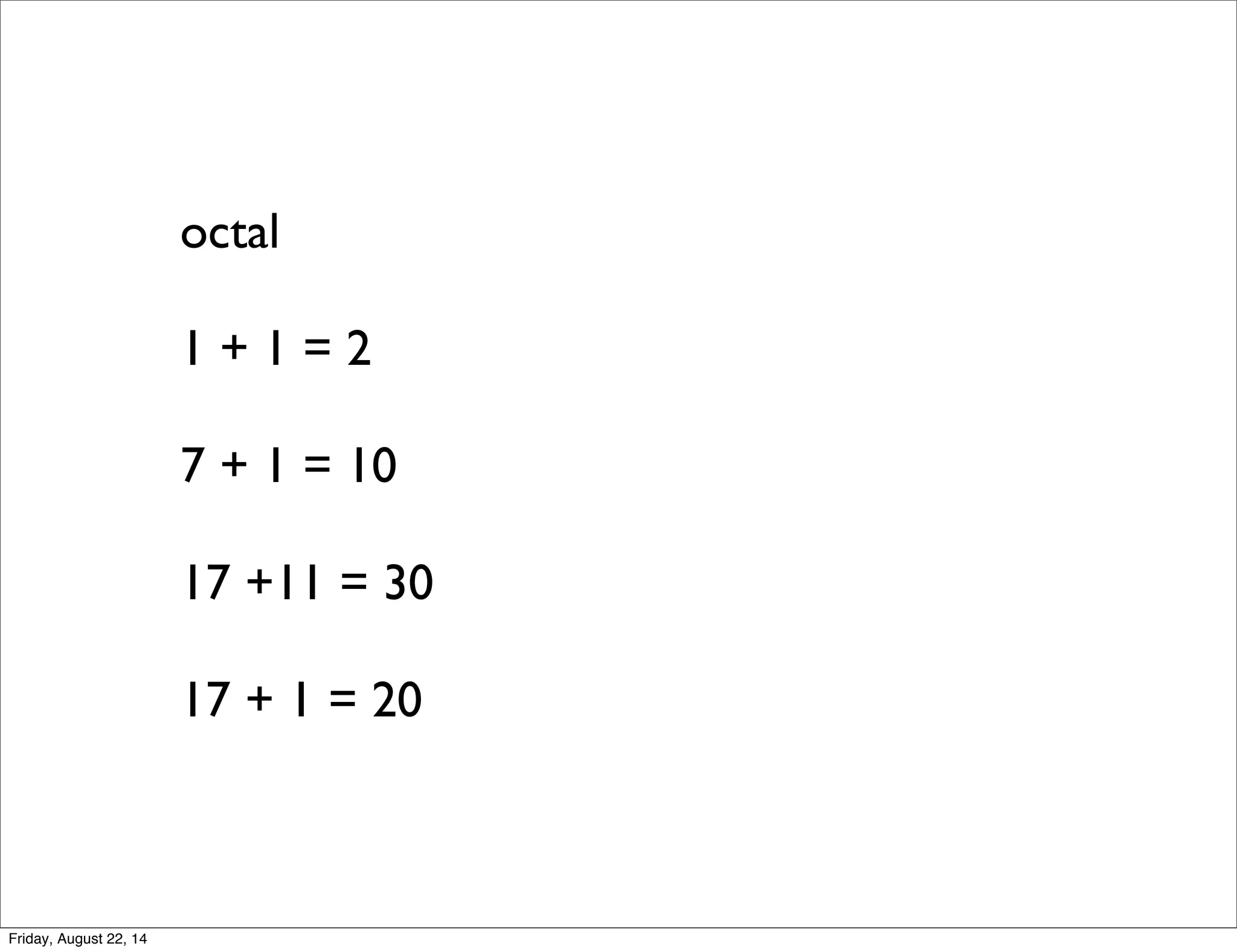

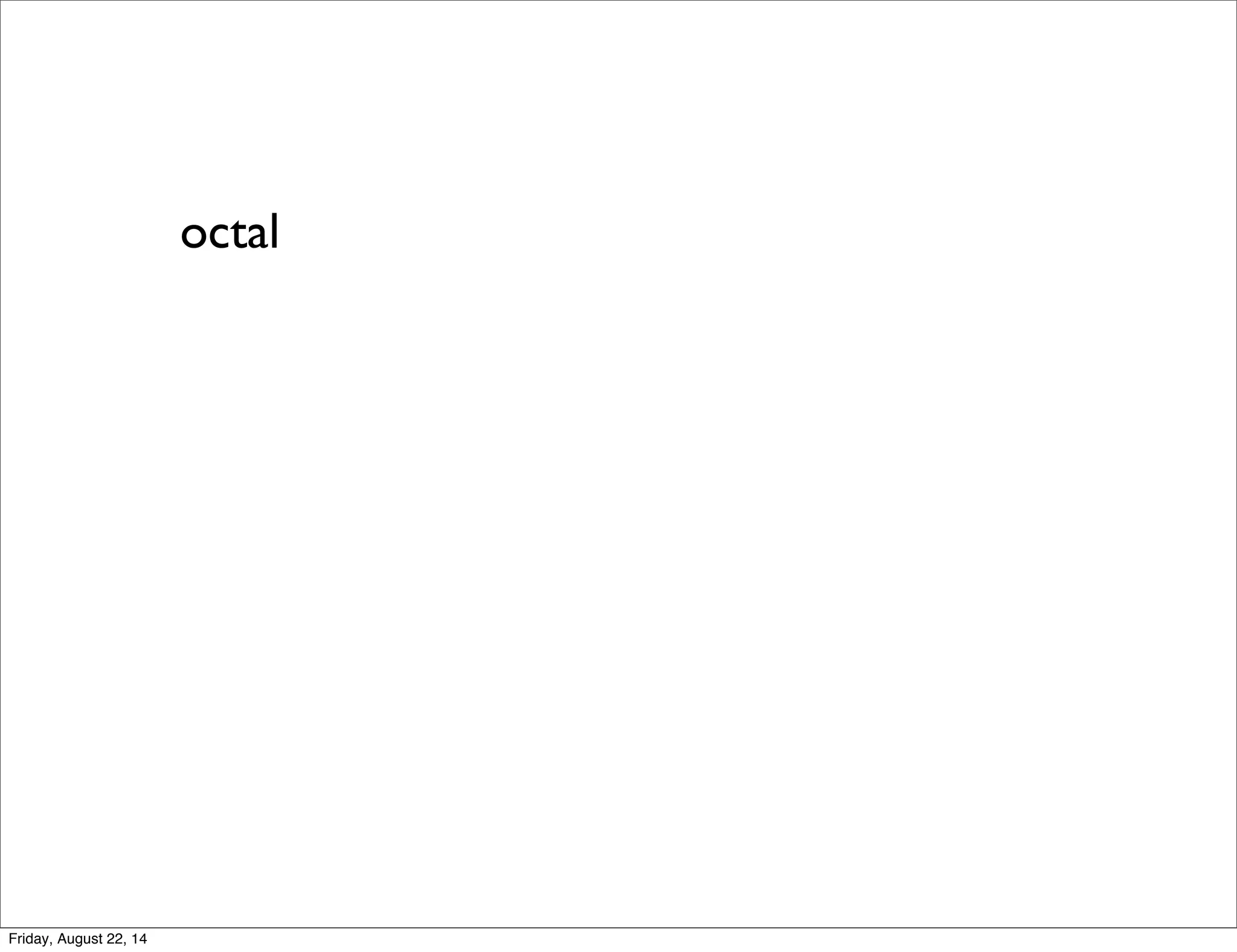

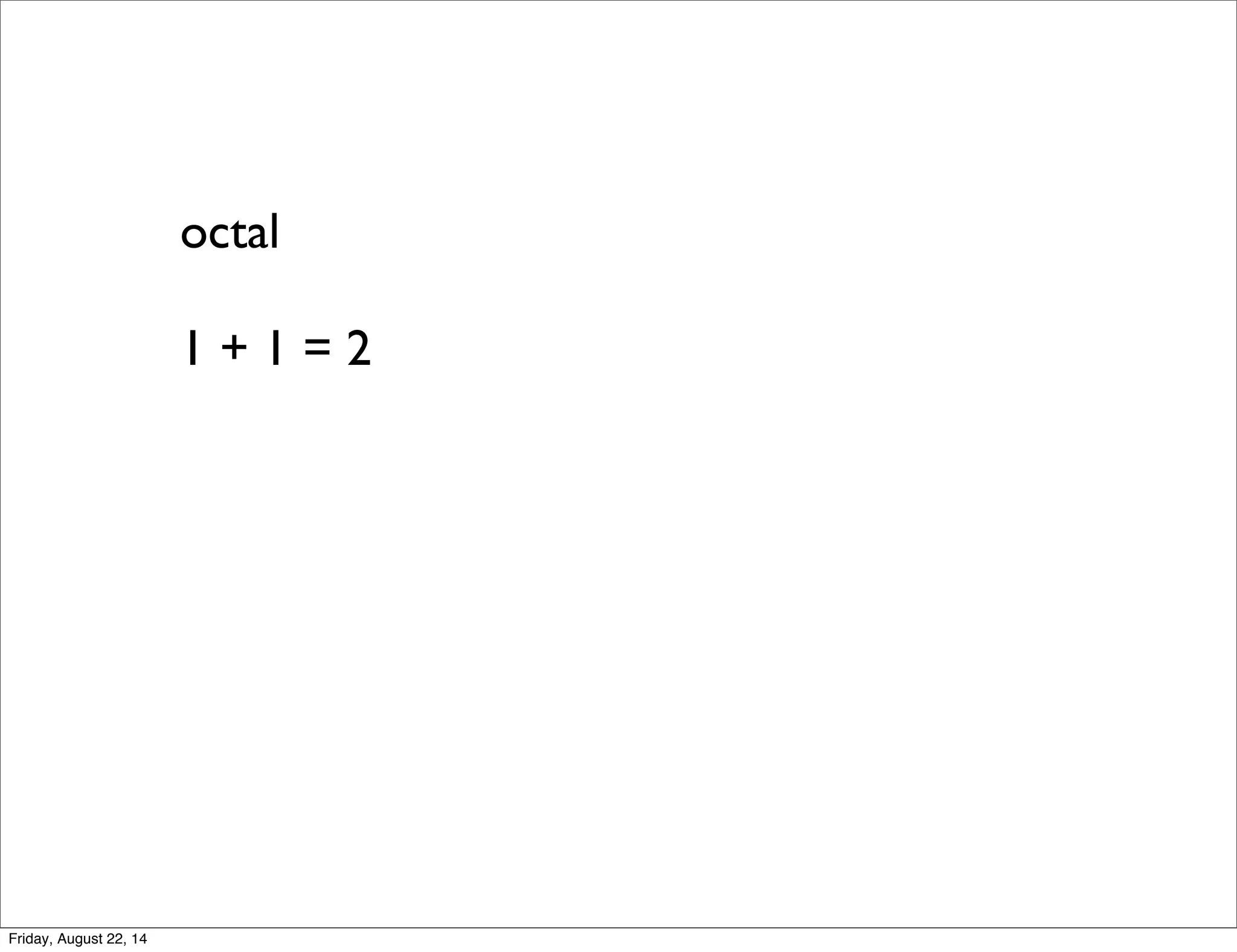

octal

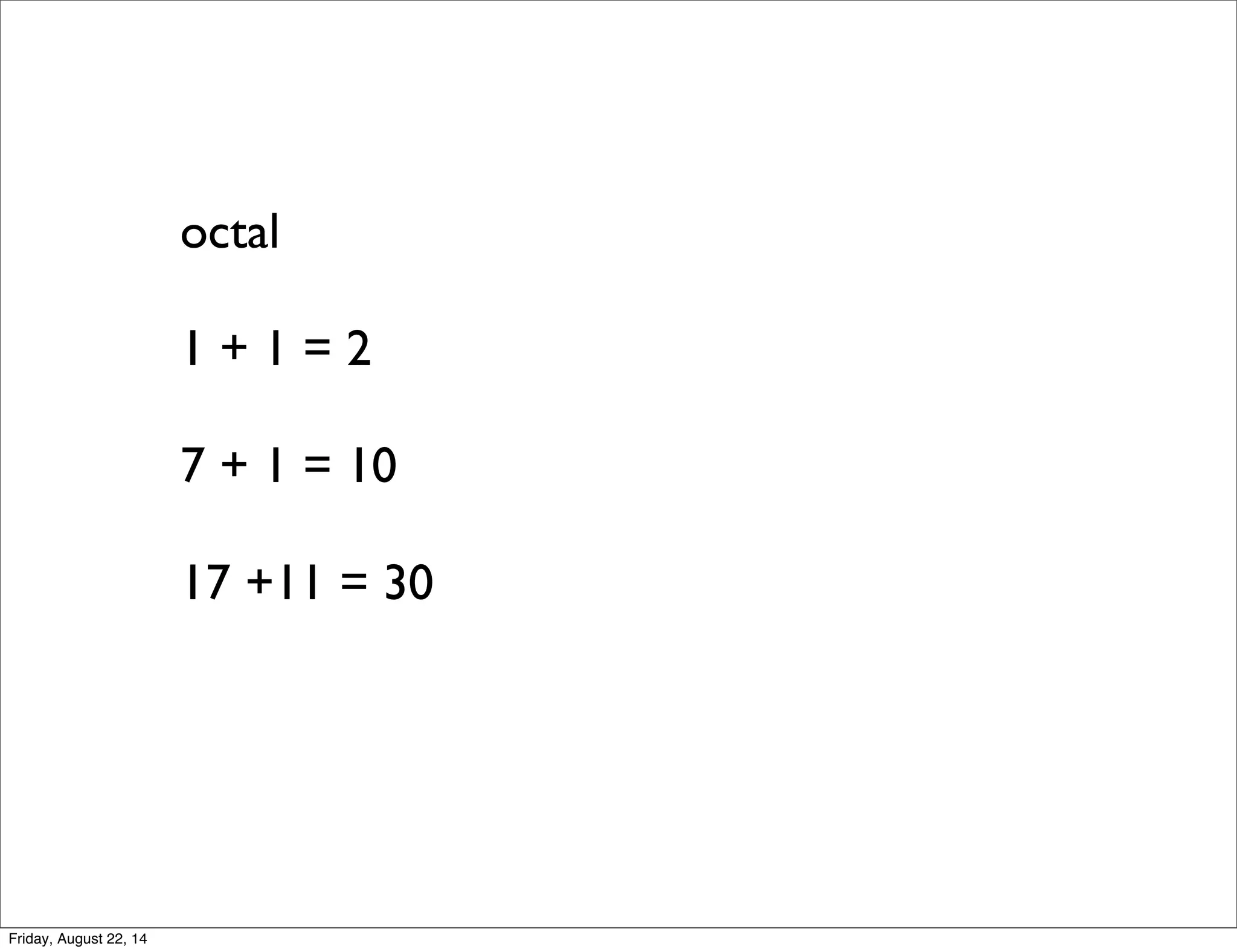

1 + 1 = 2

octal
1 + 1 = 2
7 + 1 = 10

octal
1 + 1 = 2
7 + 1 = 10
17 +11 = 30

octal
1 + 1 = 2
7 + 1 = 10
17 +11 = 30
17 + 1 = 20

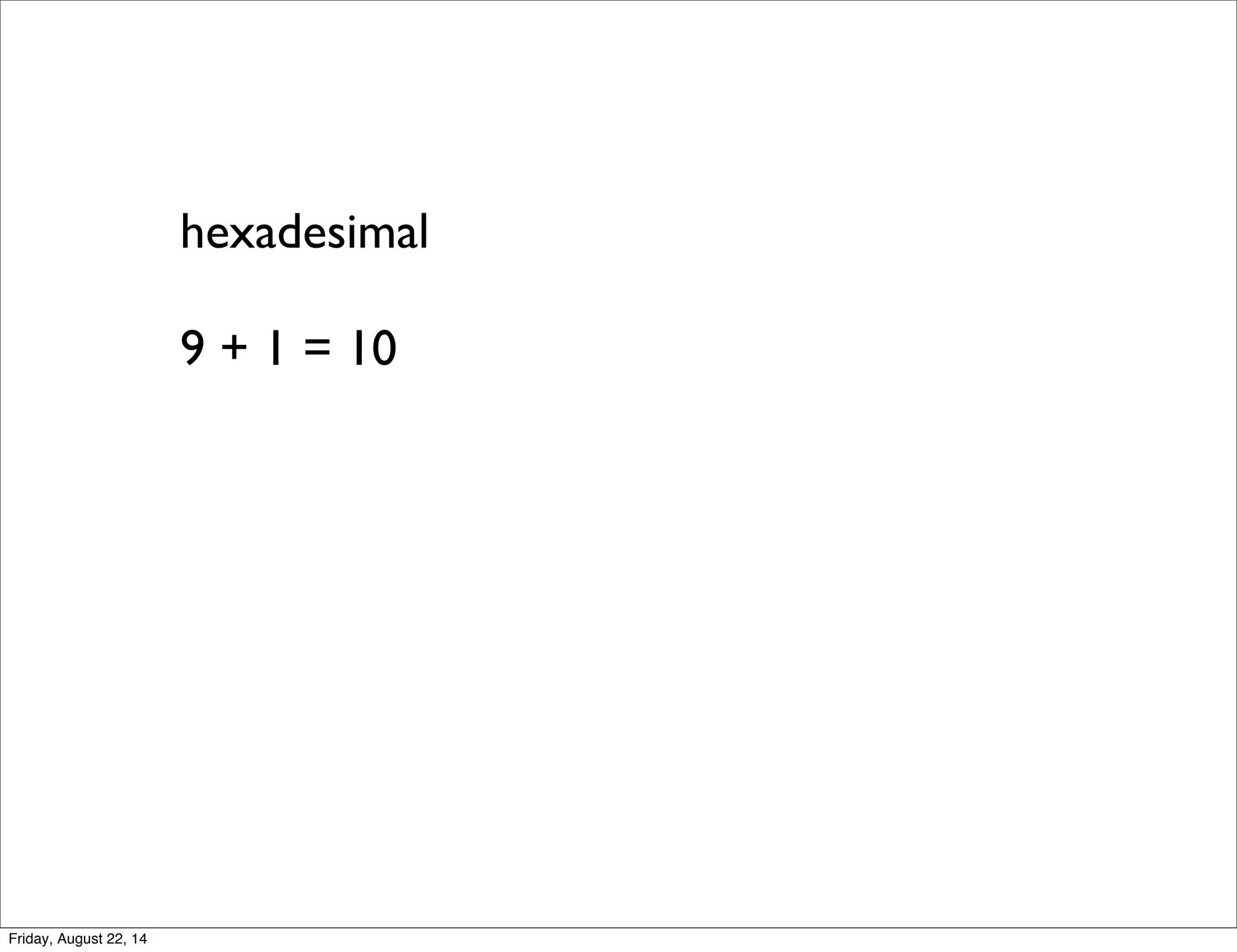

hexadesimal
9 + 1 = 10

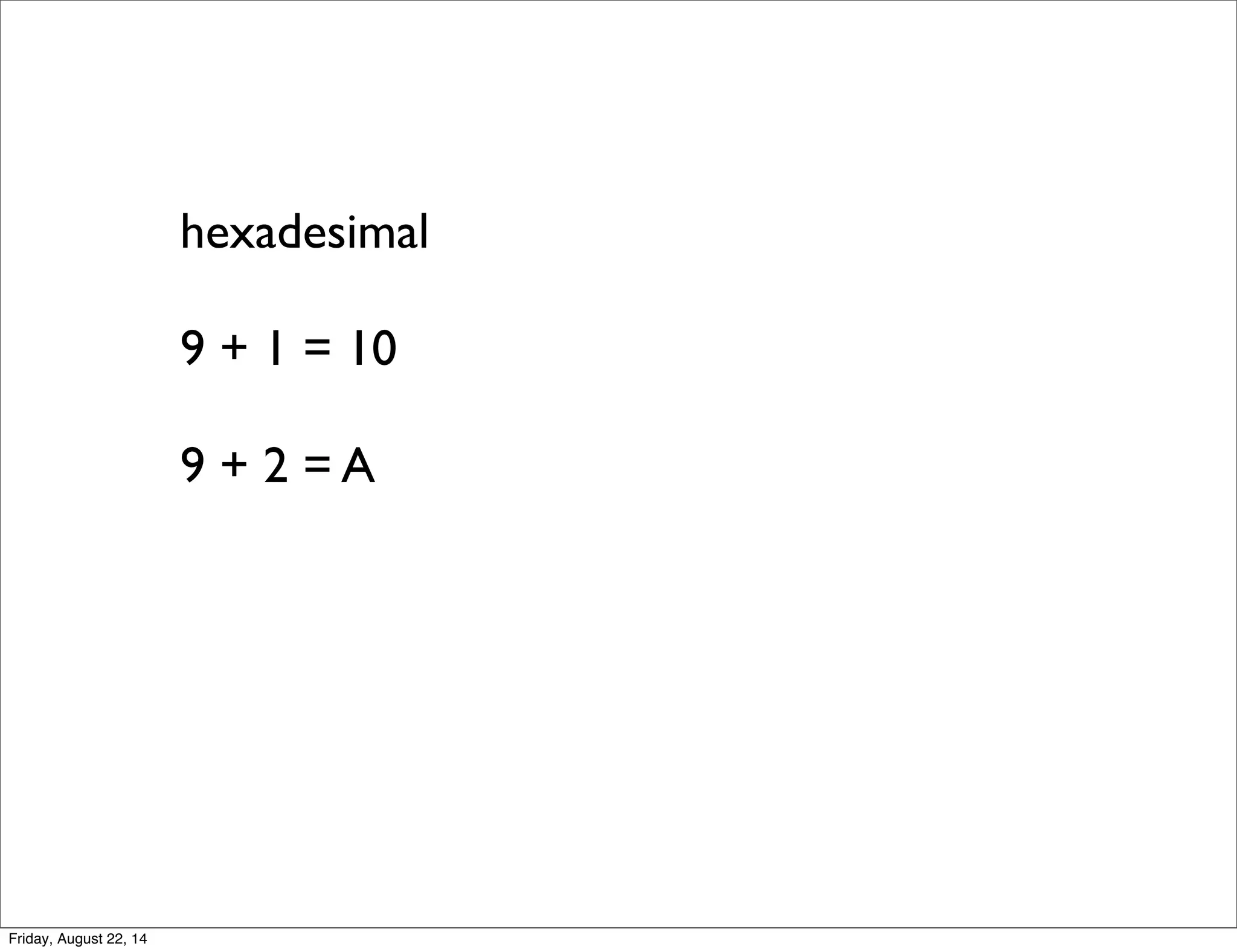

hexadesimal
9 + 1 = 10
9 + 2 = A

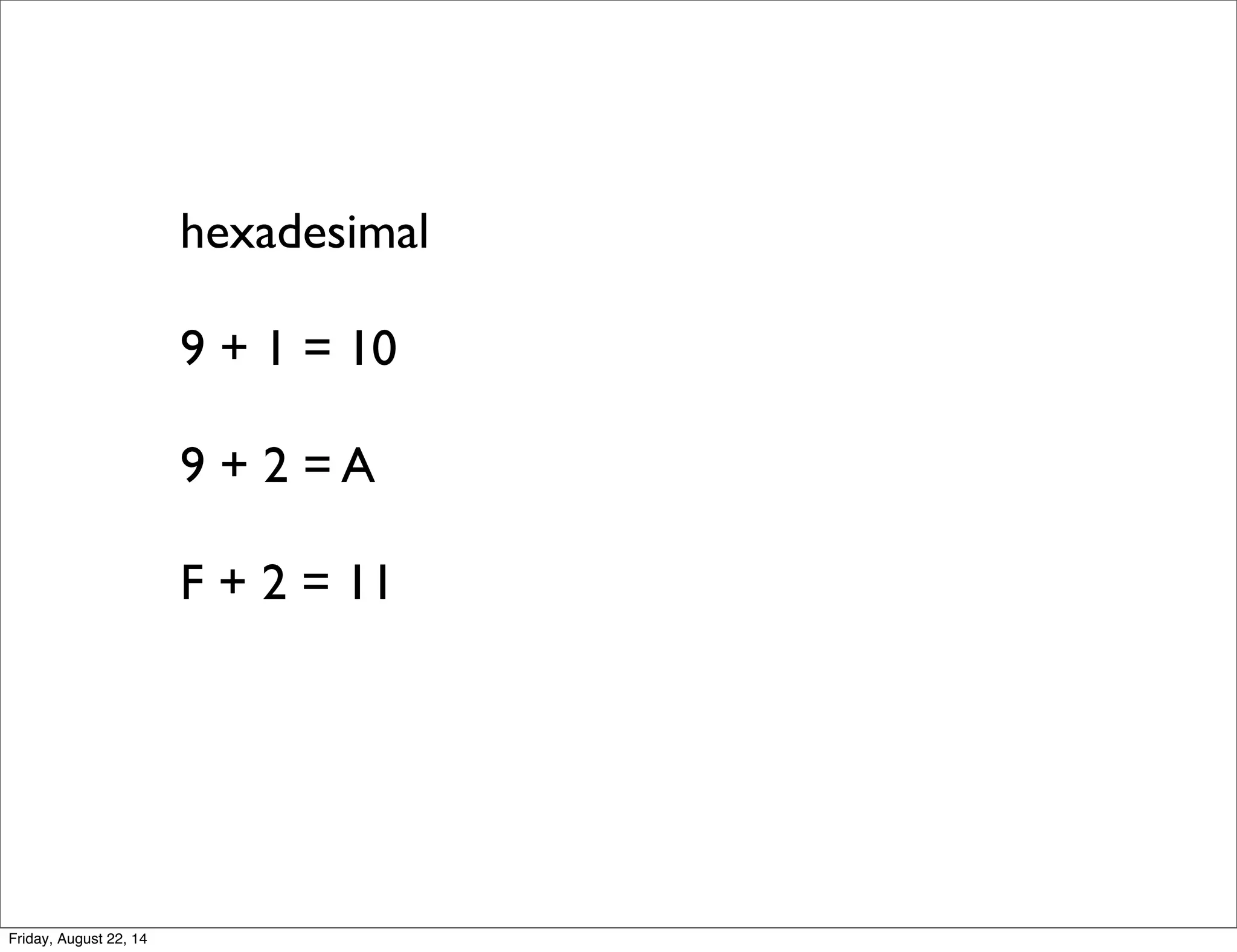

hexadesimal
9 + 1 = 10
9 + 2 = A
F + 2 = 11

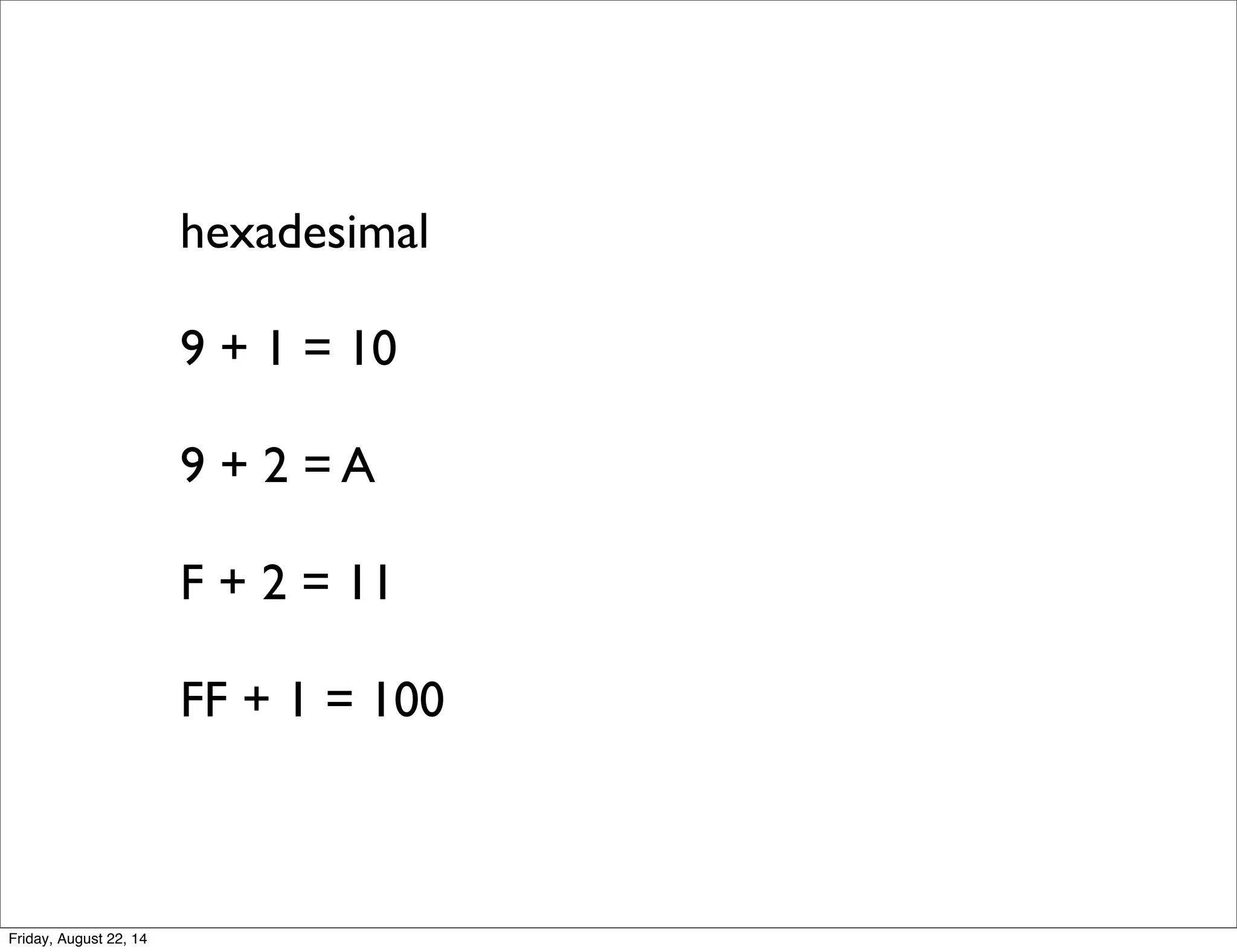

hexadesimal
9 + 1 = 10
9 + 2 = A
F + 2 = 11
FF + 1 = 100

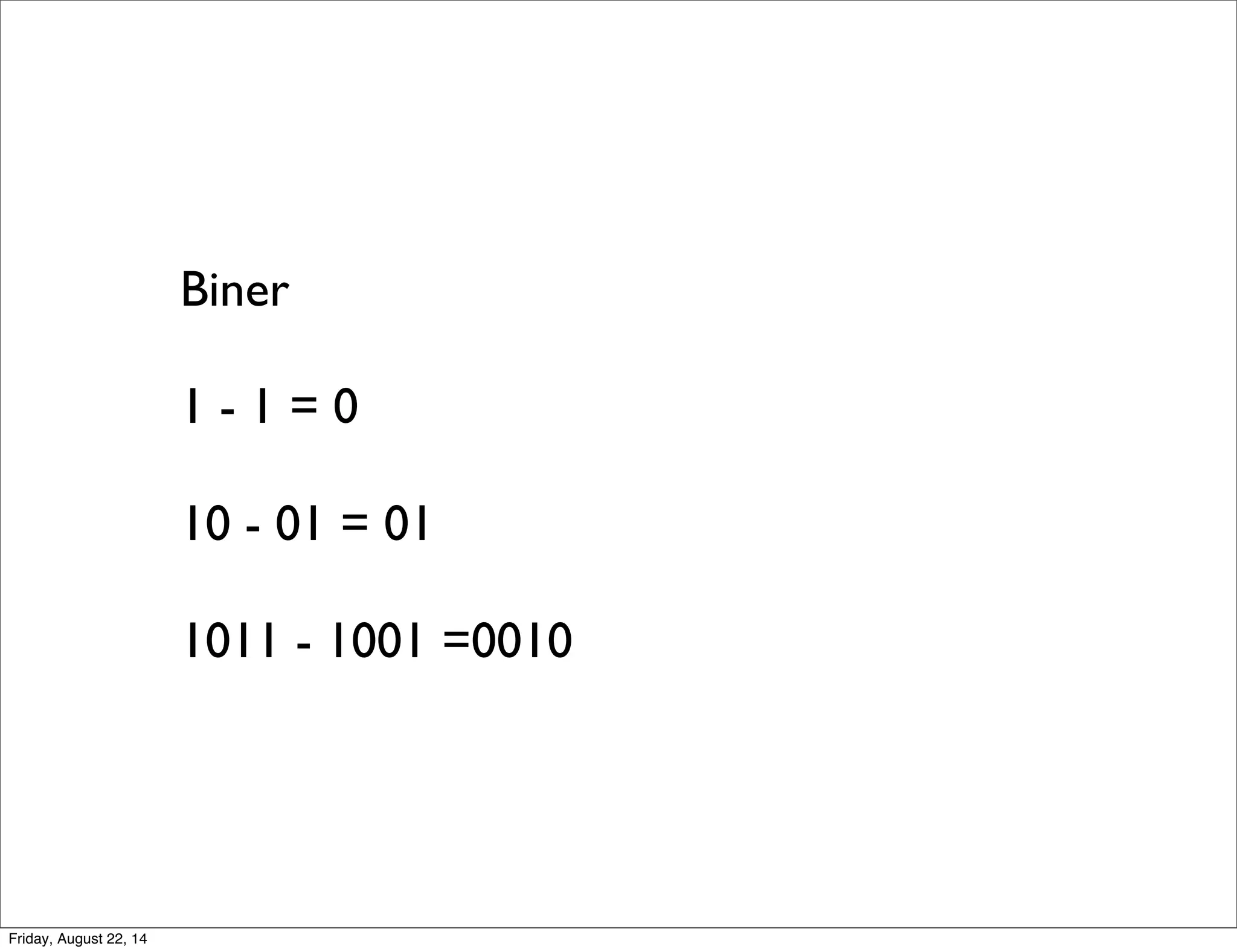

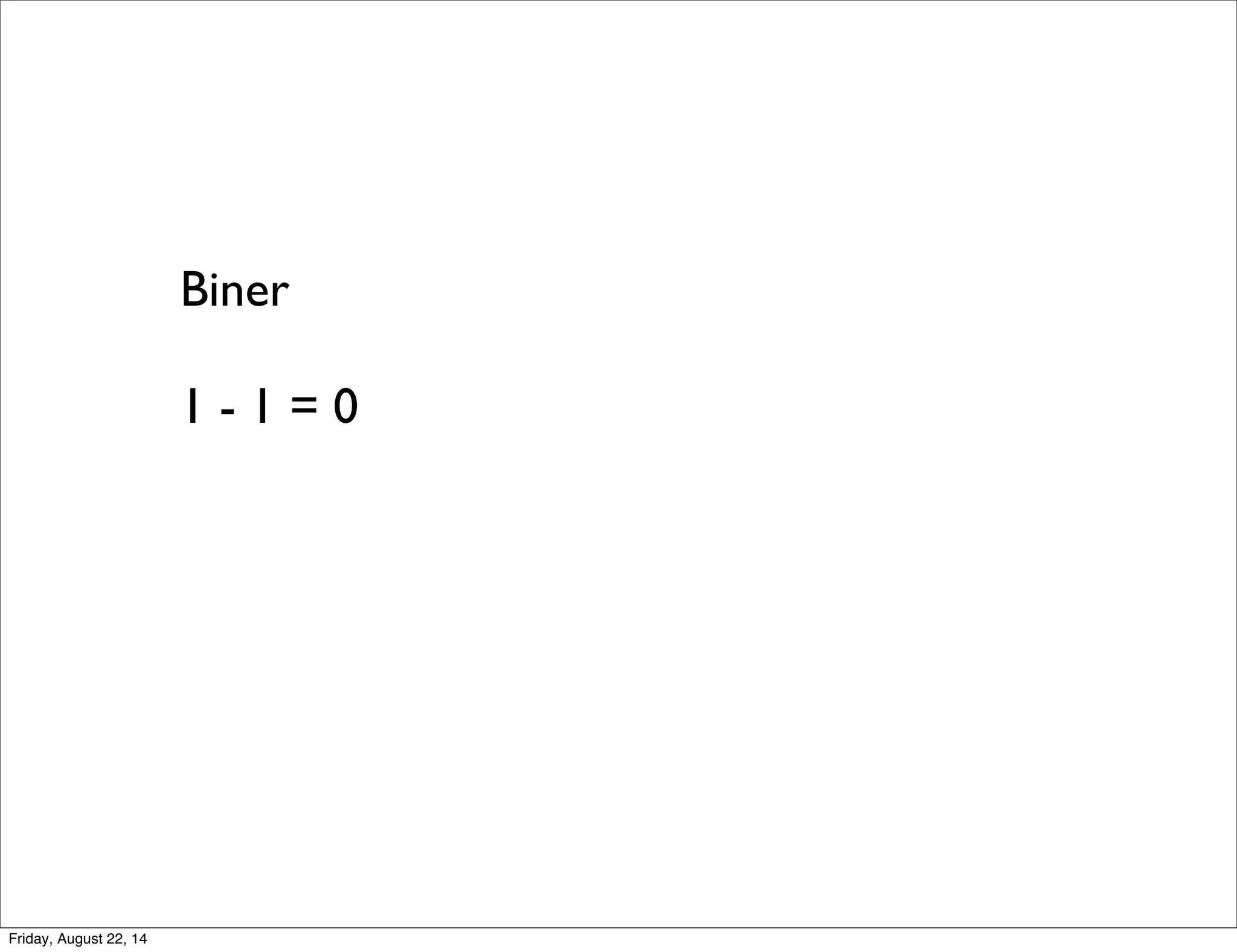

Biner
1 - 1 = 0

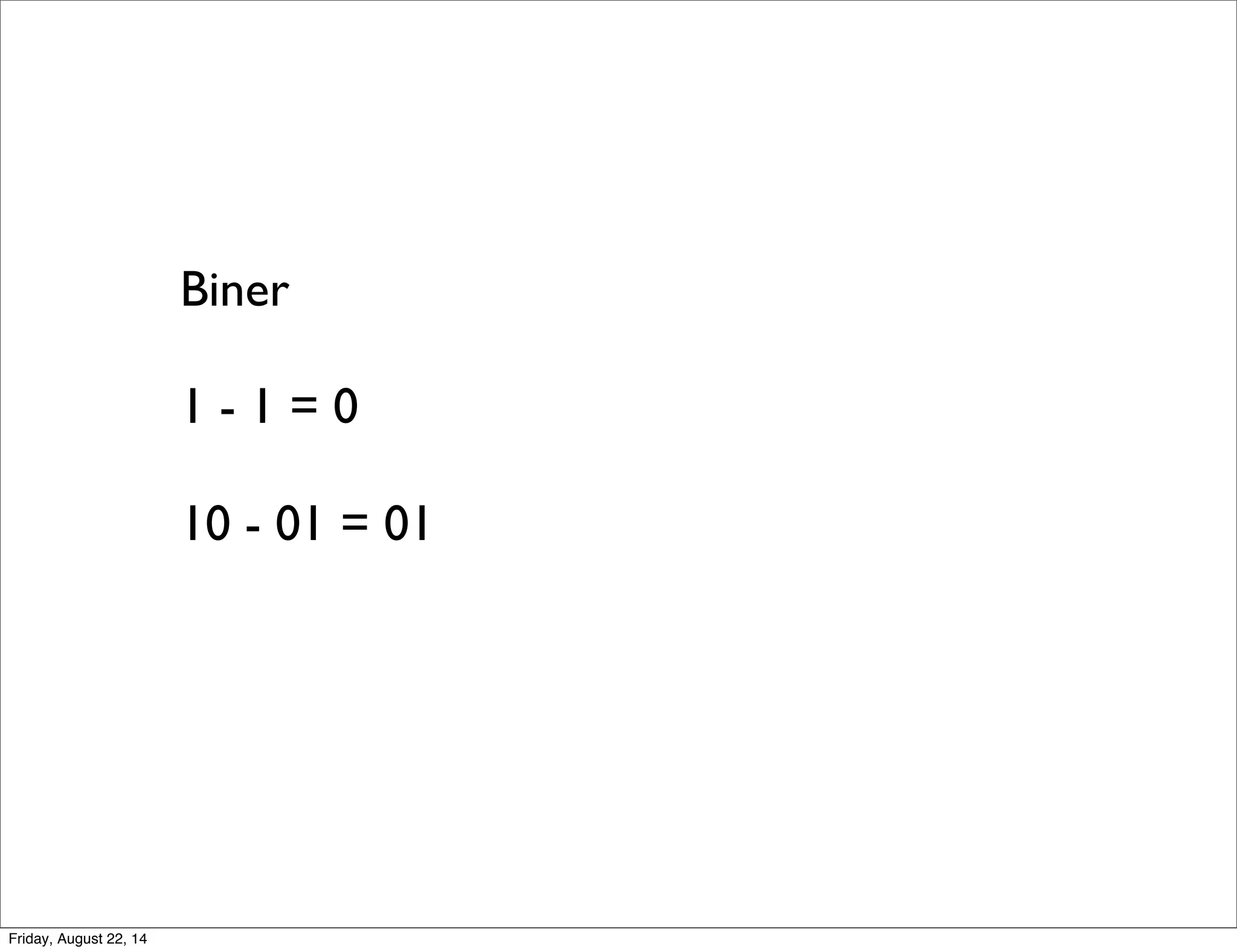

Biner
1 - 1 = 0
10 - 01 = 01

Biner
1 - 1 = 0
10 - 01 = 01
1011 - 1001 =0010

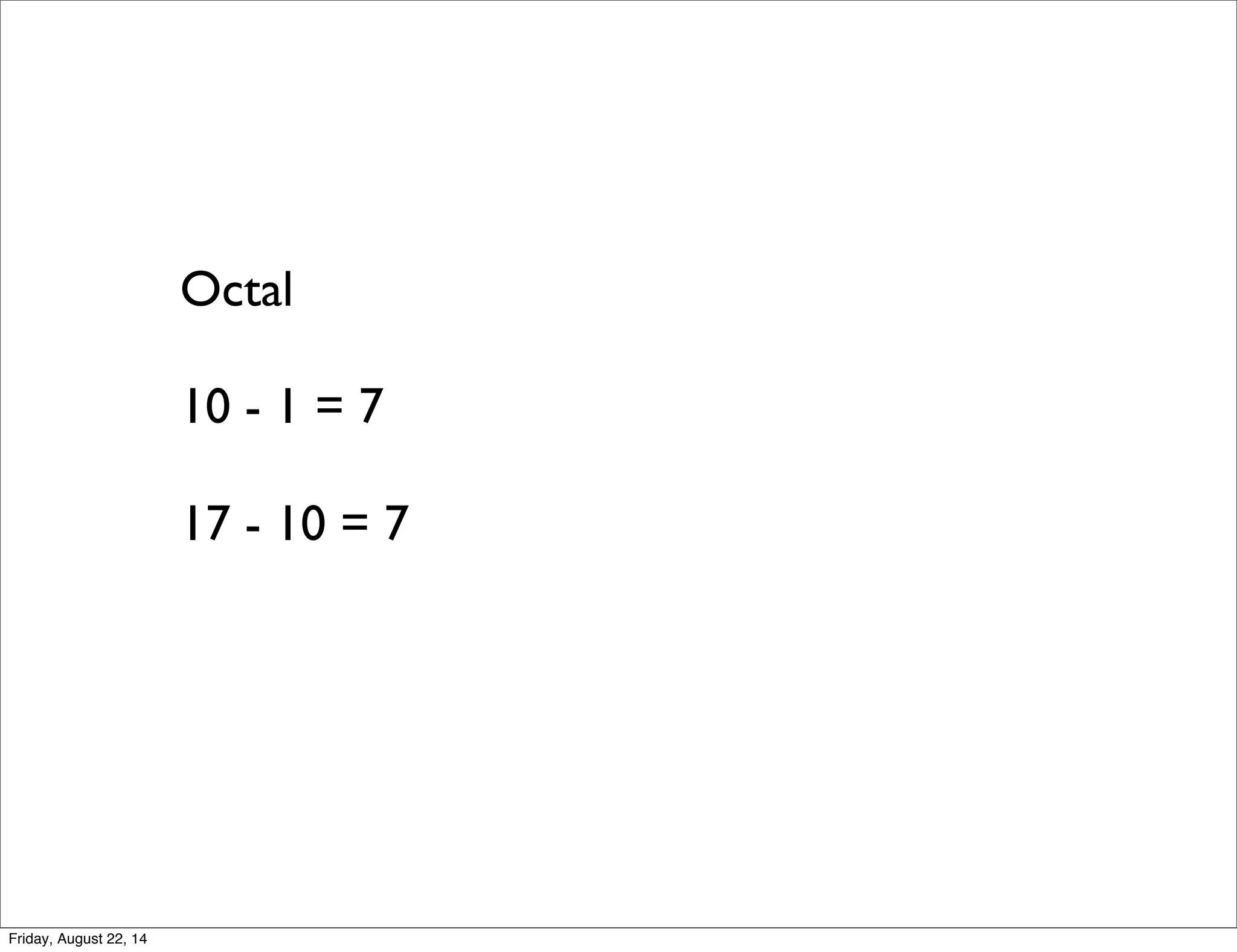

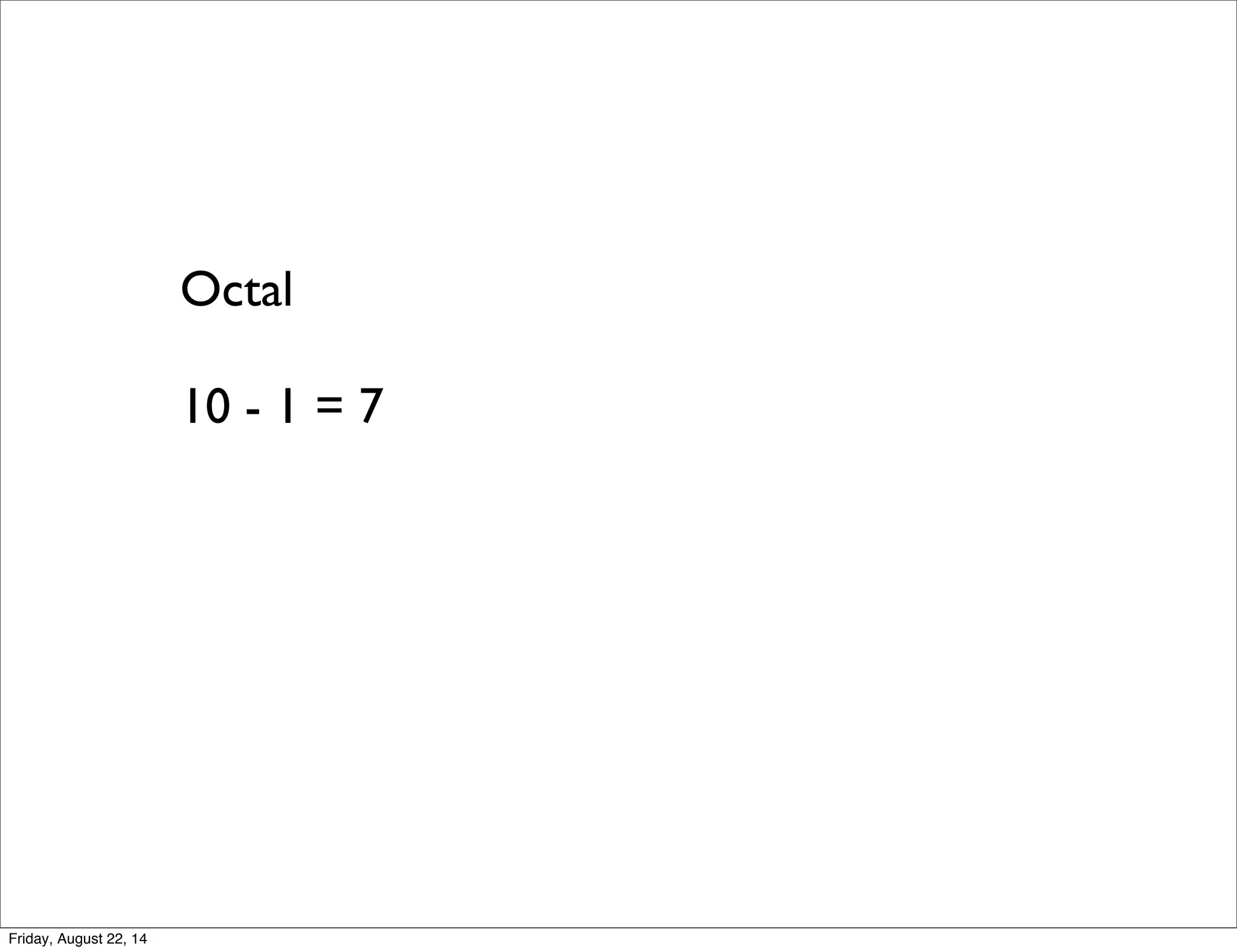

Octal
10 - 1 = 7

Octal
10 - 1 = 7
17 - 10 = 7

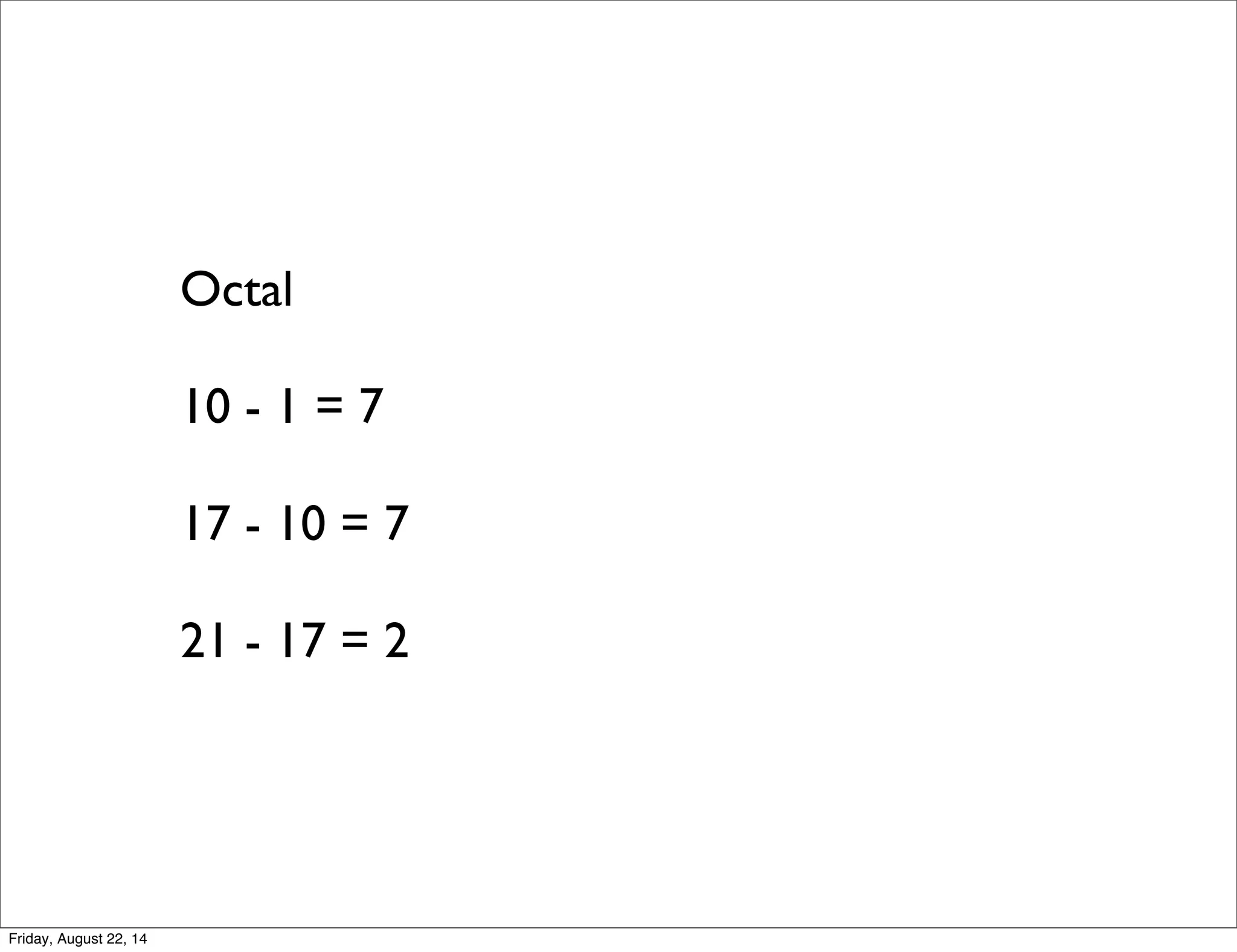

Octal
10 - 1 = 7
17 - 10 = 7
21 - 17 = 2

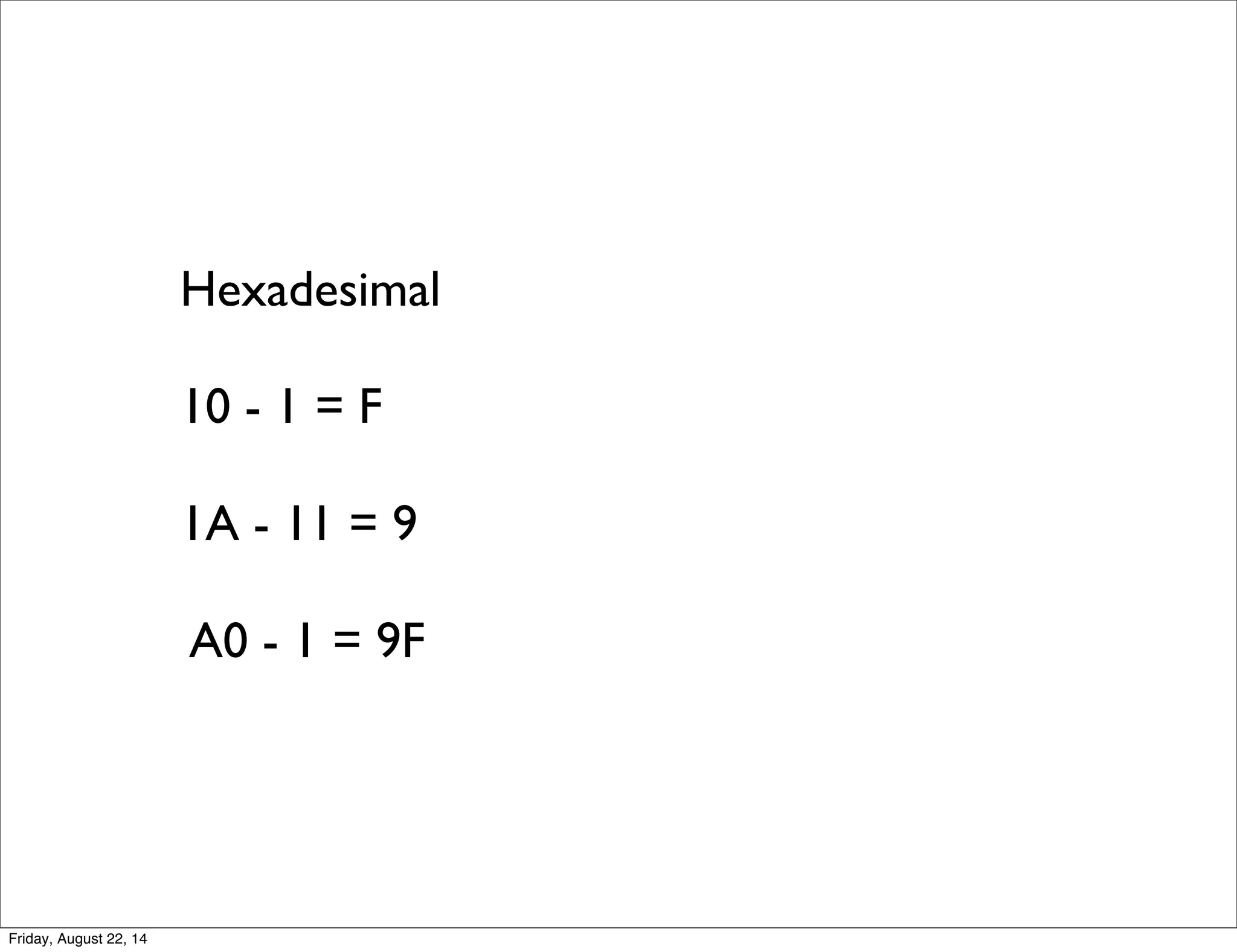

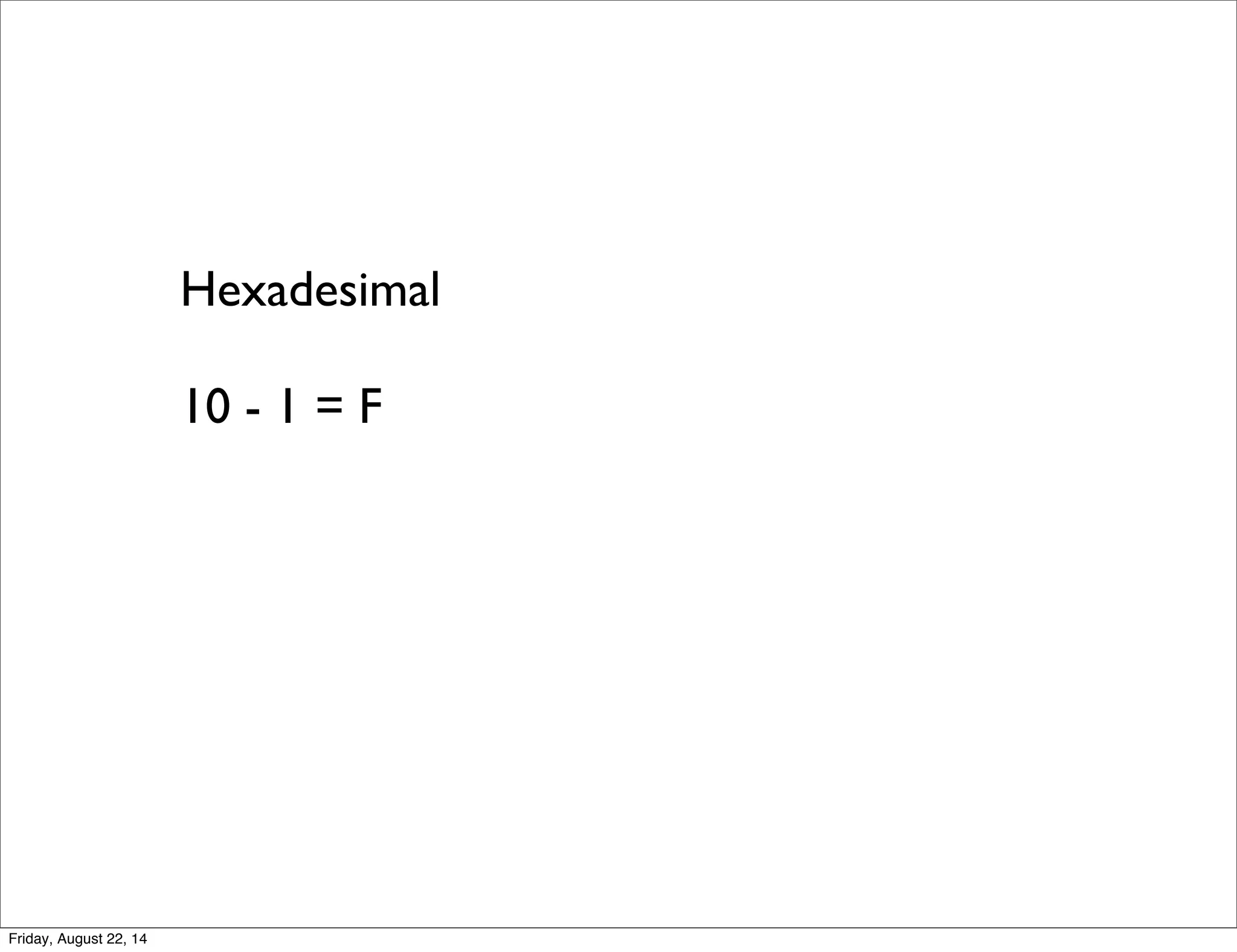

Hexadesimal

Hexadesimal

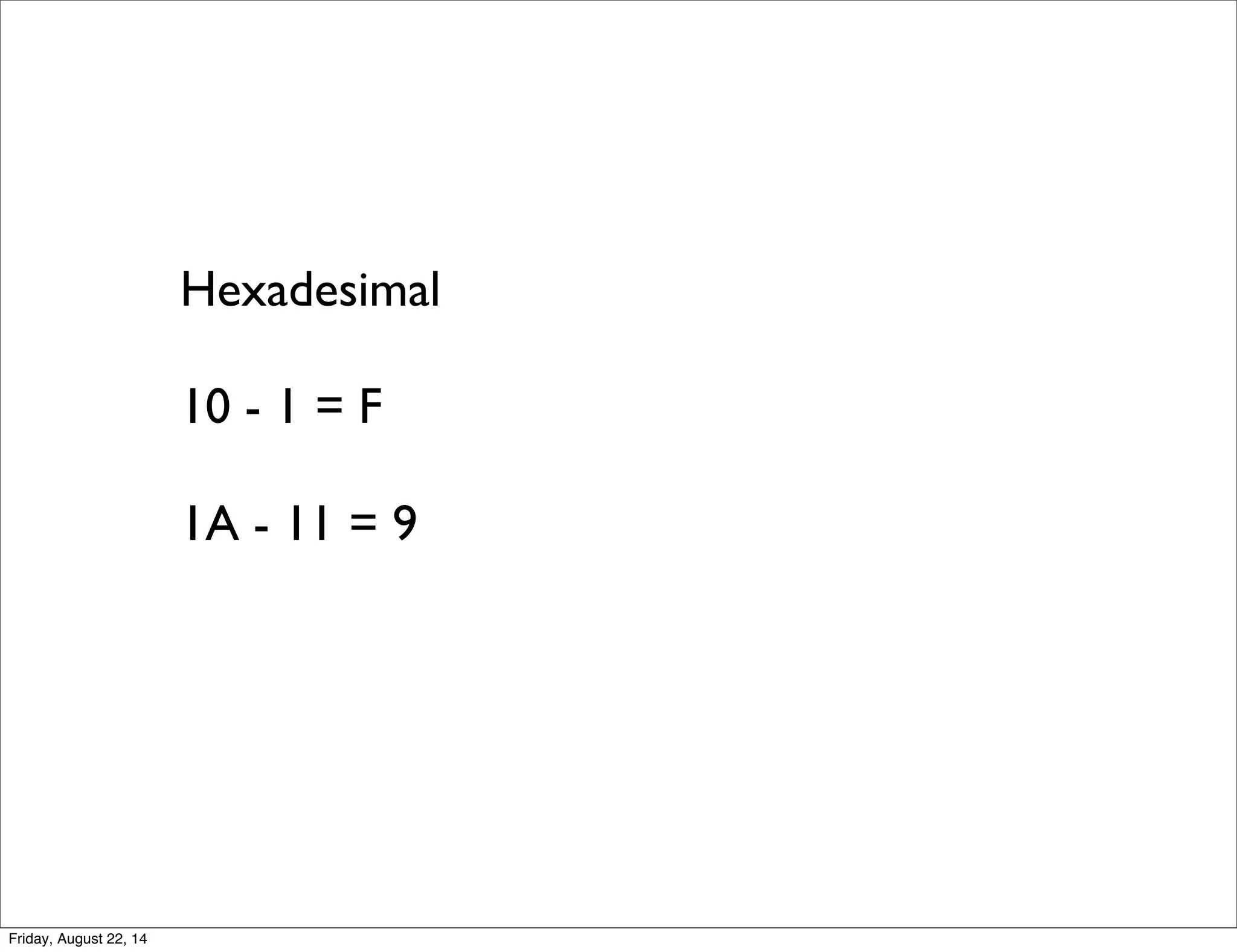

10 - 1 = F

Hexadesimal
10 - 1 = F
1A - 11 = 9

Hexadesimal
10 - 1 = F
1A - 11 = 9
A0 - 1 = 9F

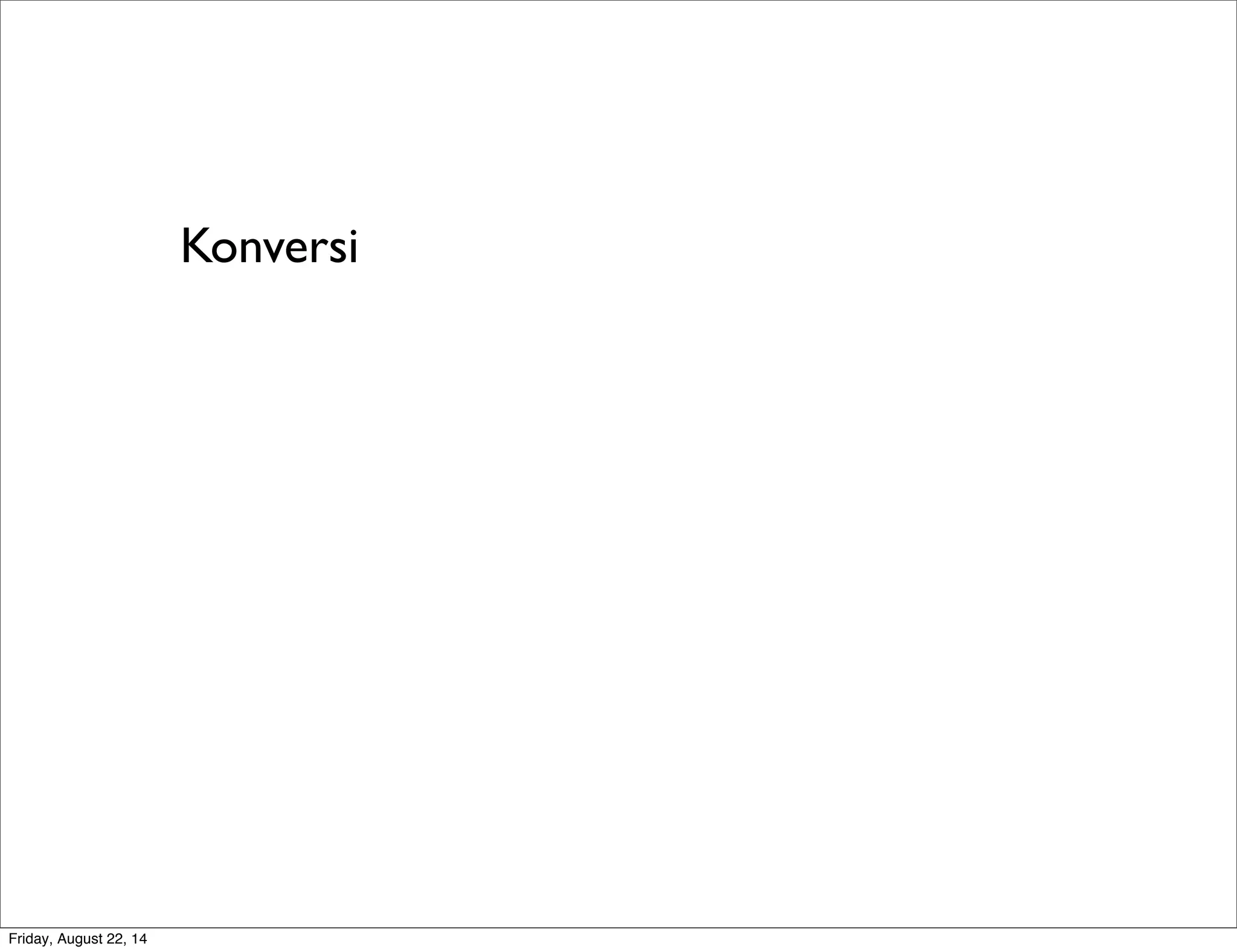

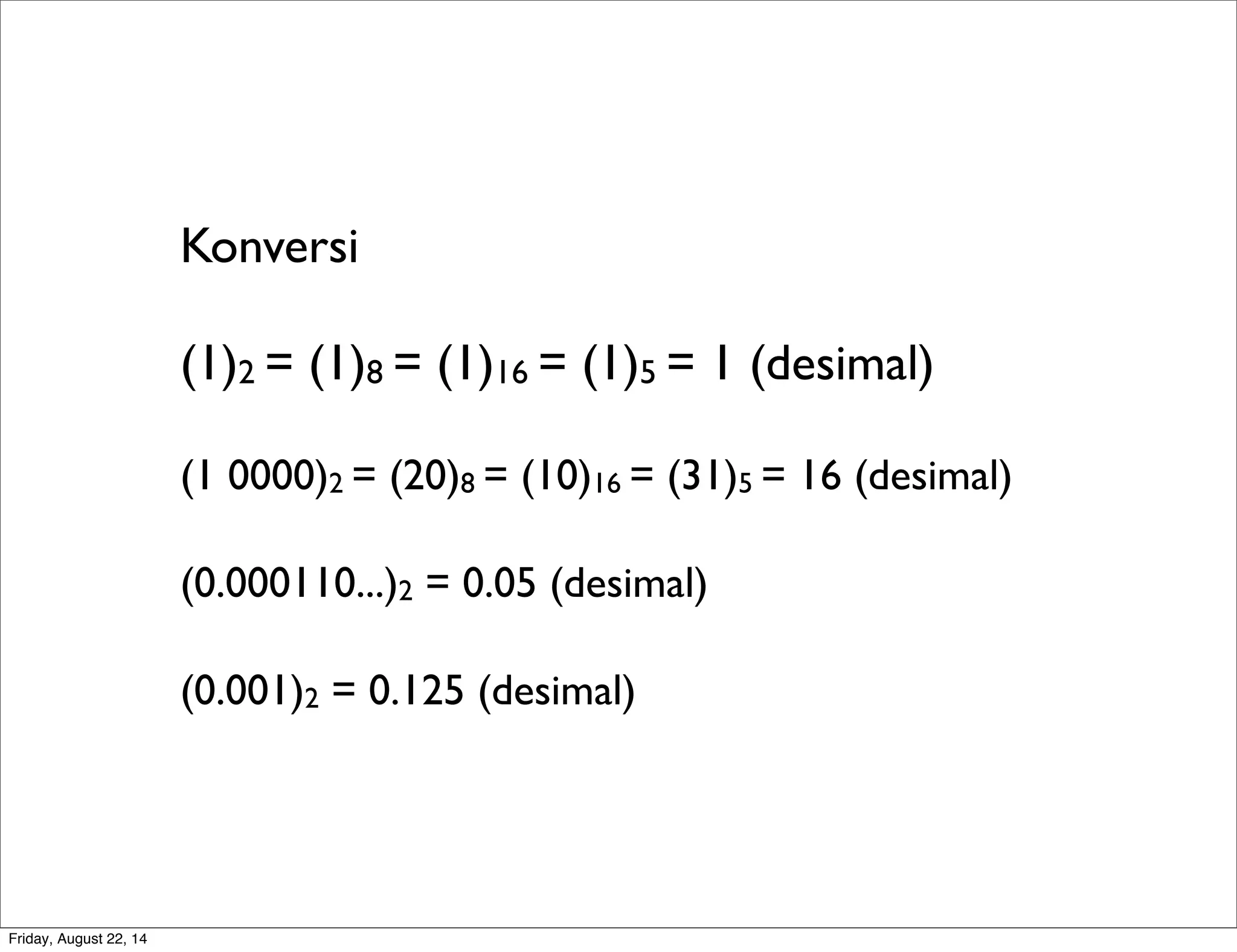

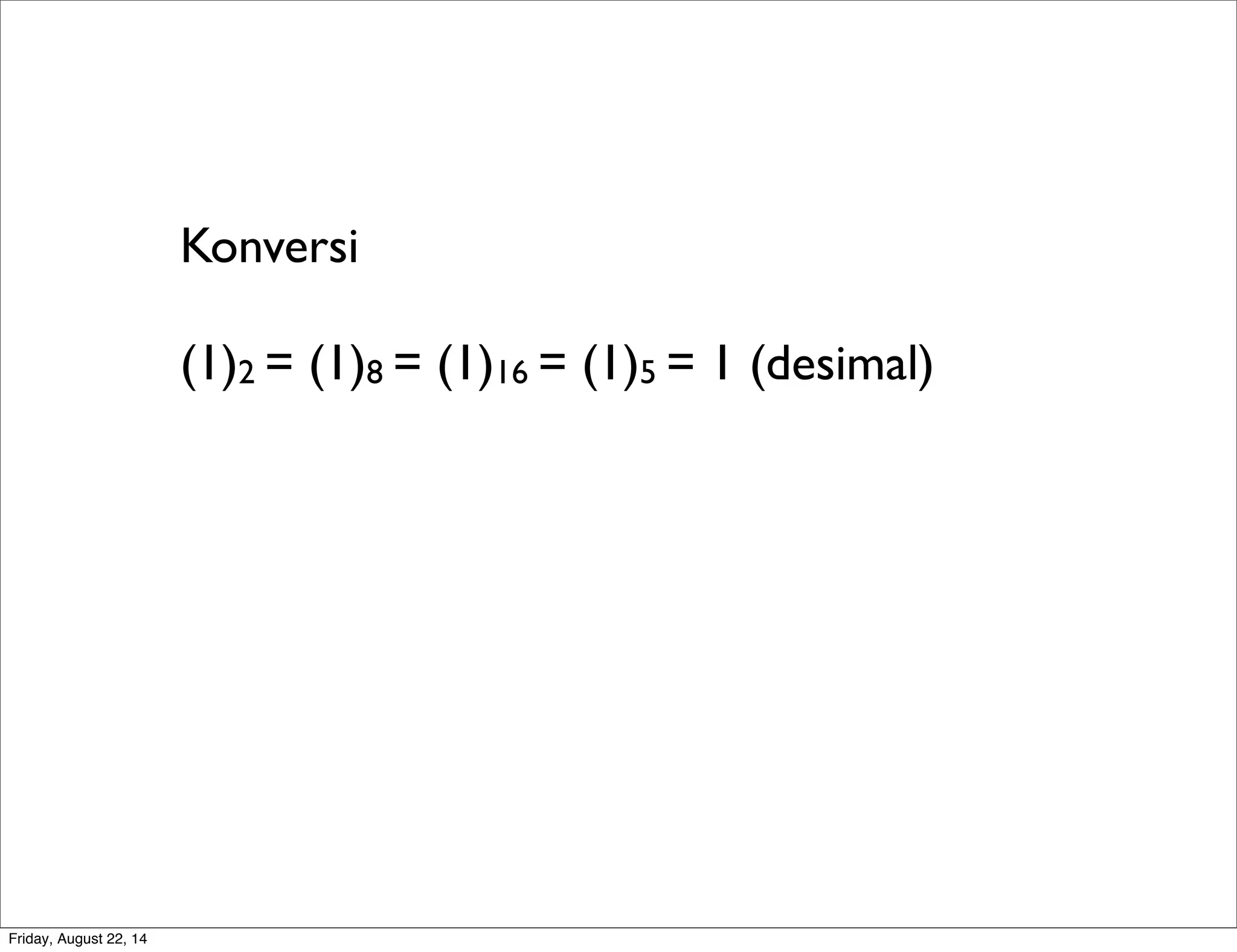

Konversi

Konversi

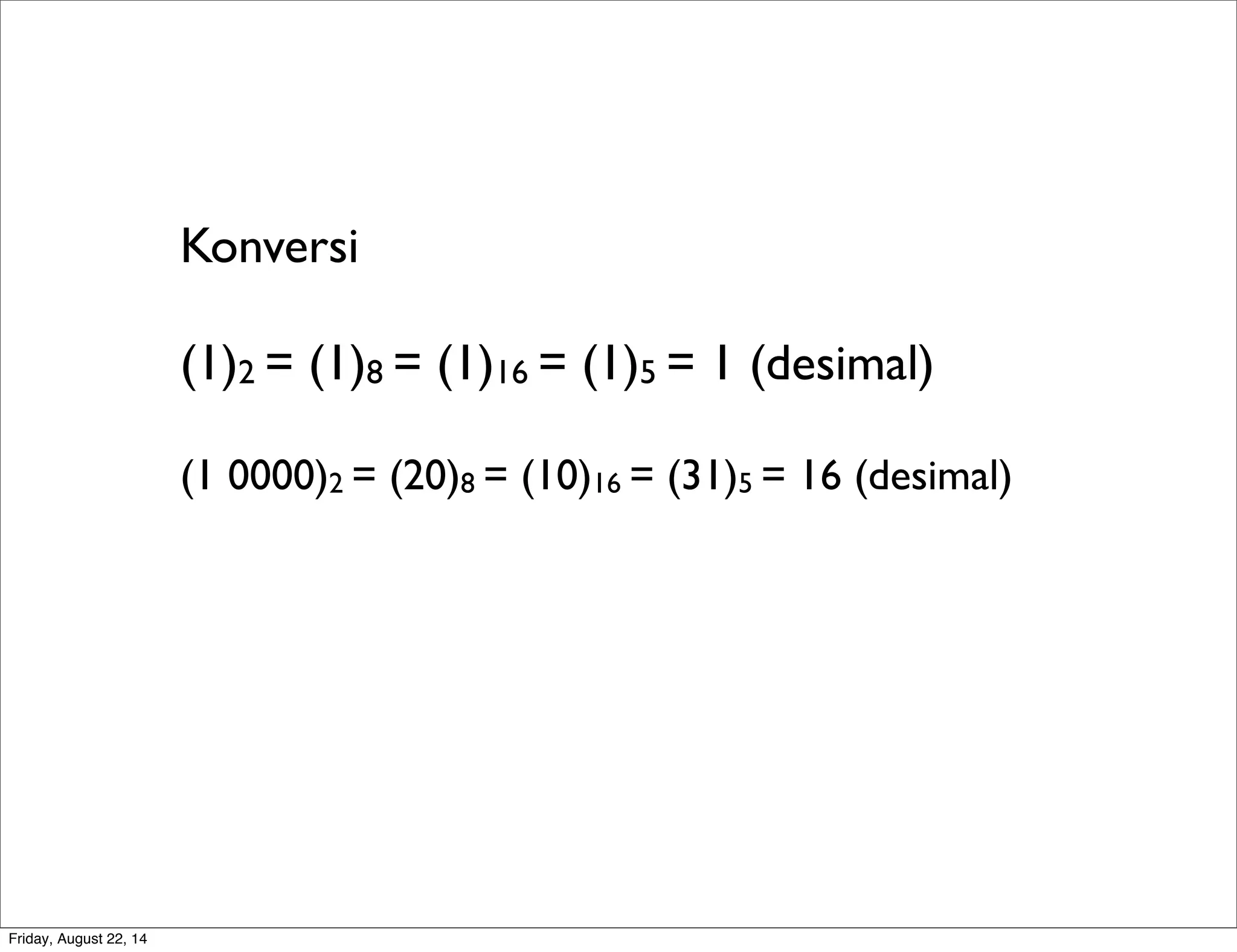

(1)2 = (1)8 = (1)16 = (1)5 = 1 (desimal)

Konversi
(1)2 = (1)8 = (1)16 = (1)5 = 1 (desimal)
(1 0000)2 = (20)8 = (10)16 = (31)5 = 16 (desimal)

Konversi
(1)2 = (1)8 = (1)16 = (1)5 = 1 (desimal)
(1 0000)2 = (20)8 = (10)16 = (31)5 = 16 (desimal)

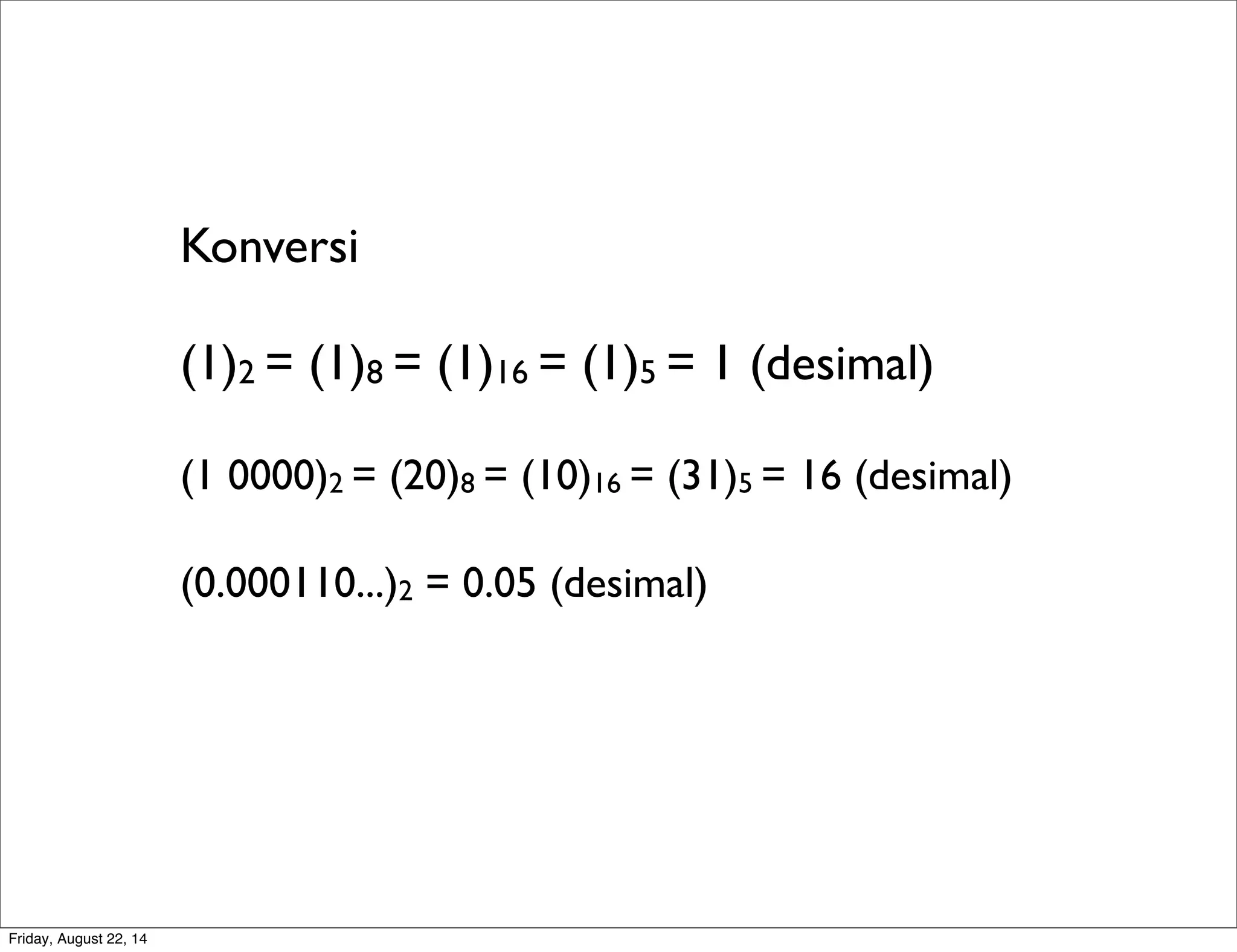

(0.000110...)2 = 0.05 (desimal)

Konversi
(1)2 = (1)8 = (1)16 = (1)5 = 1 (desimal)
(1 0000)2 = (20)8 = (10)16 = (31)5 = 16 (desimal)
(0.000110...)2 = 0.05 (desimal)
(0.001)2 = 0.125 (desimal)

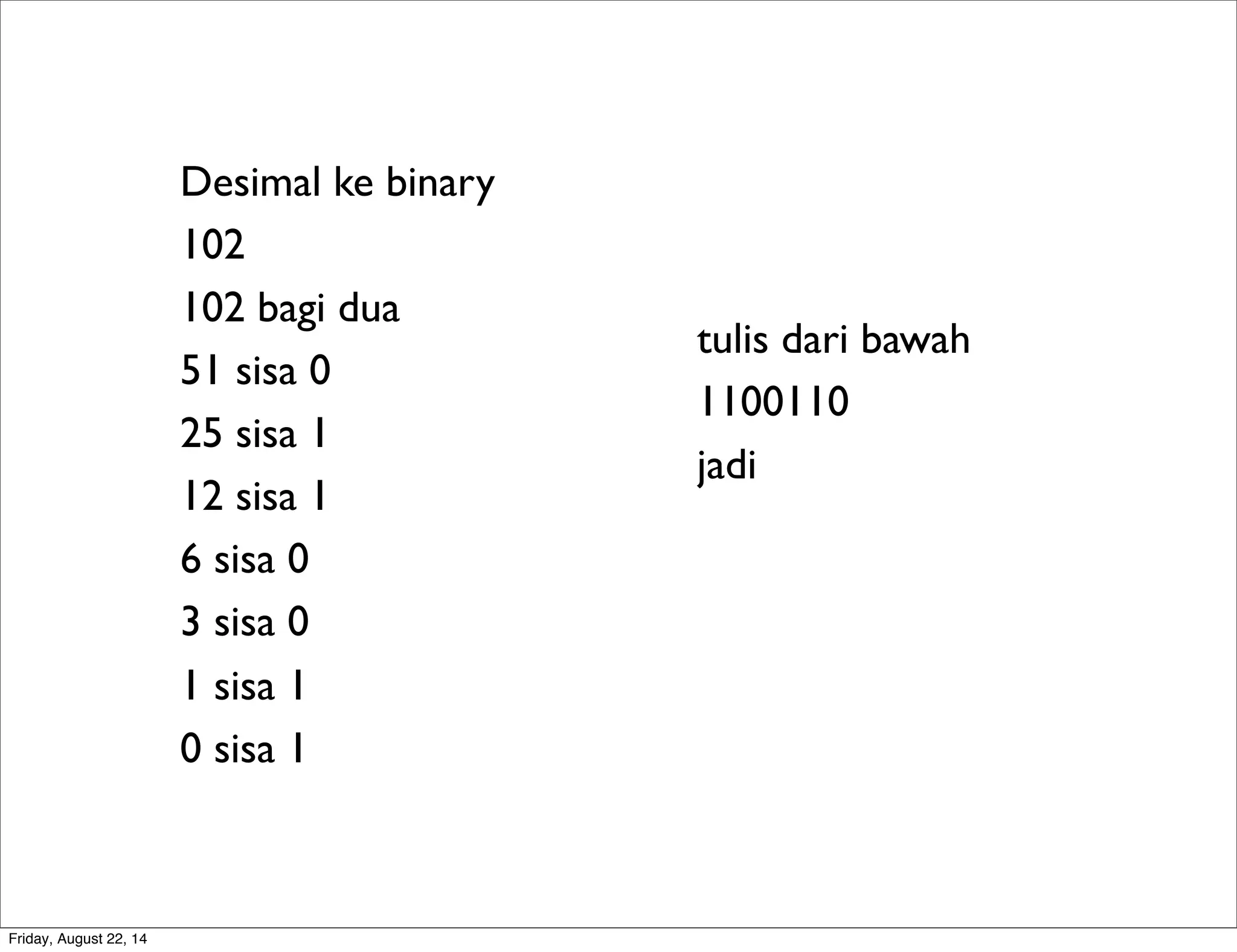

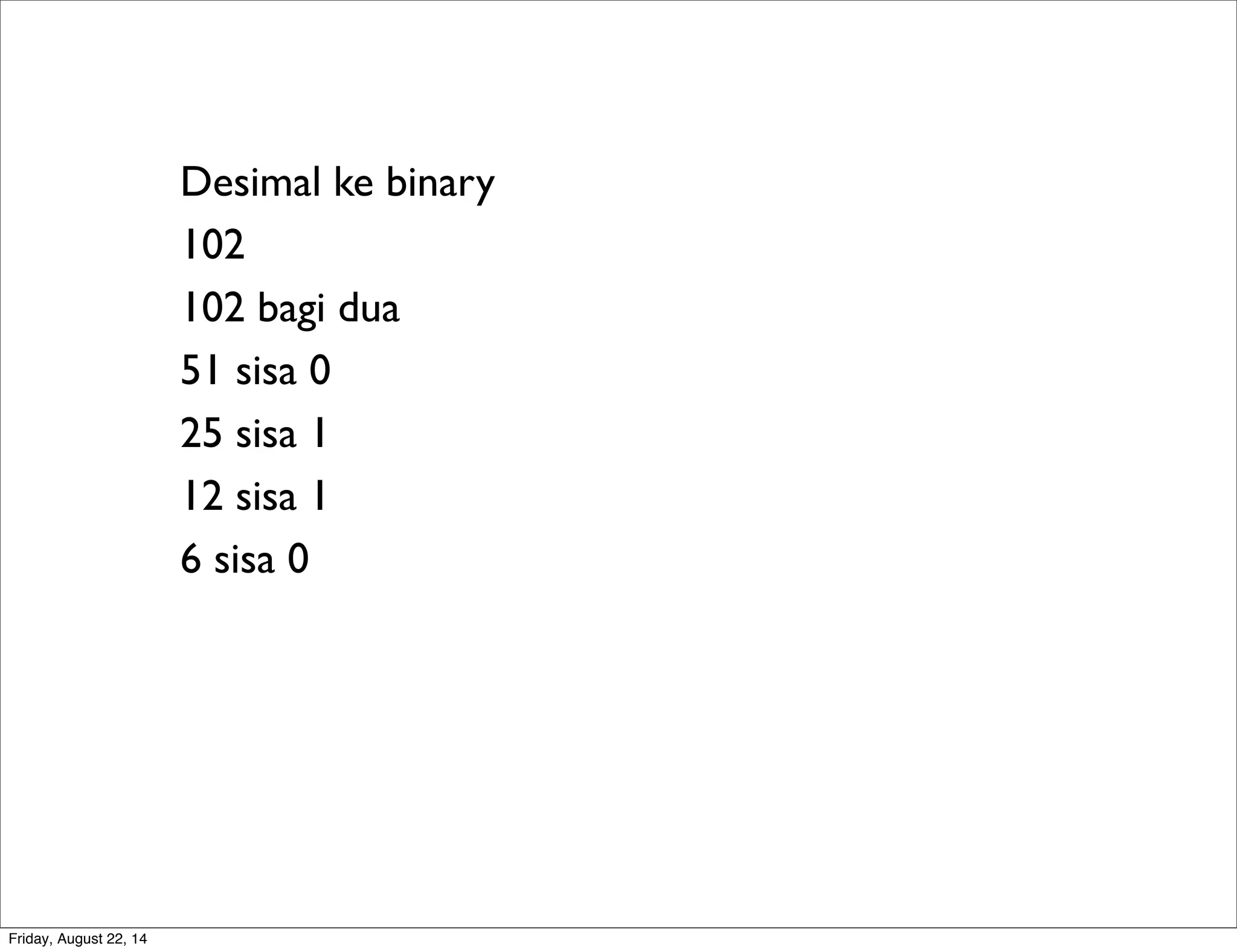

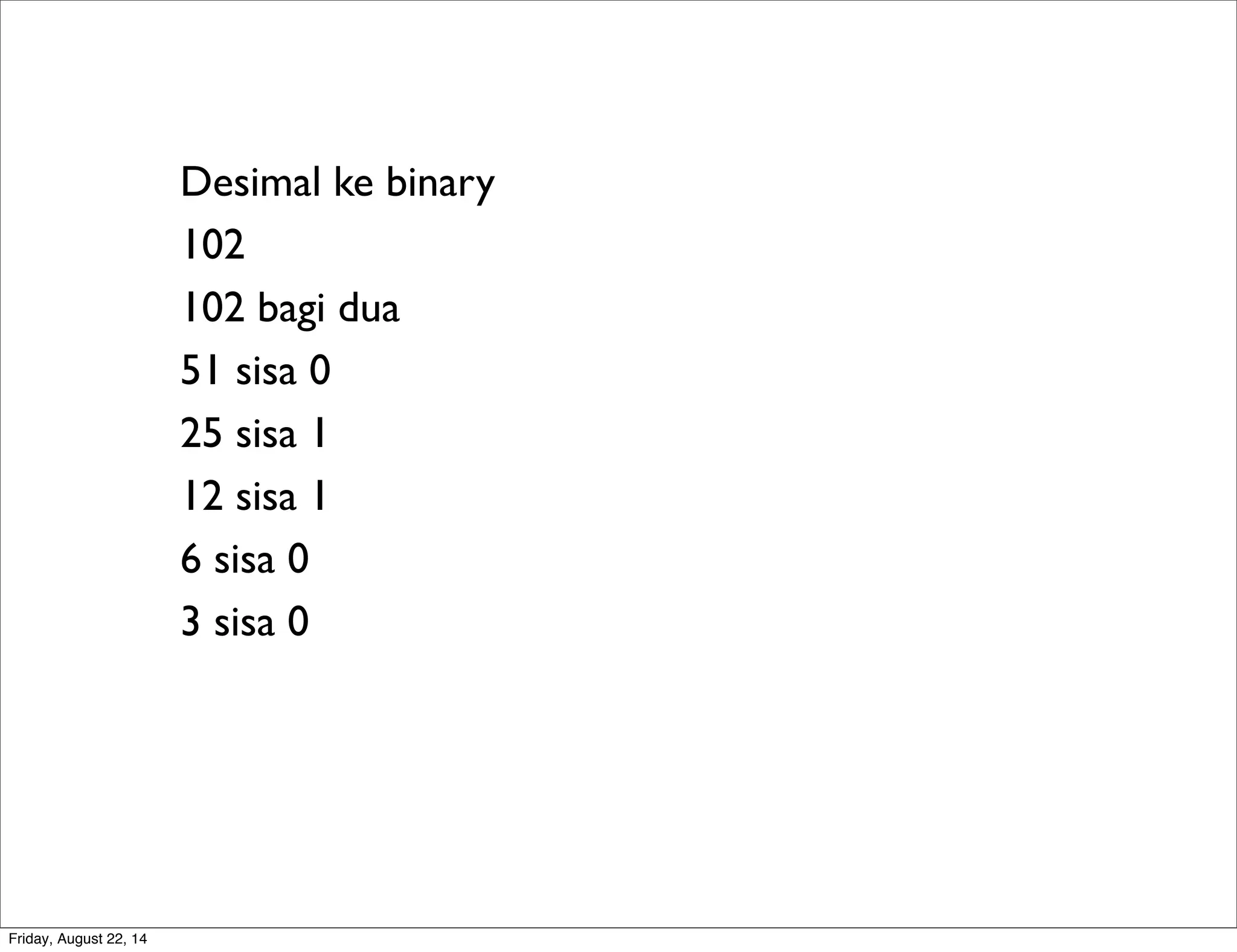

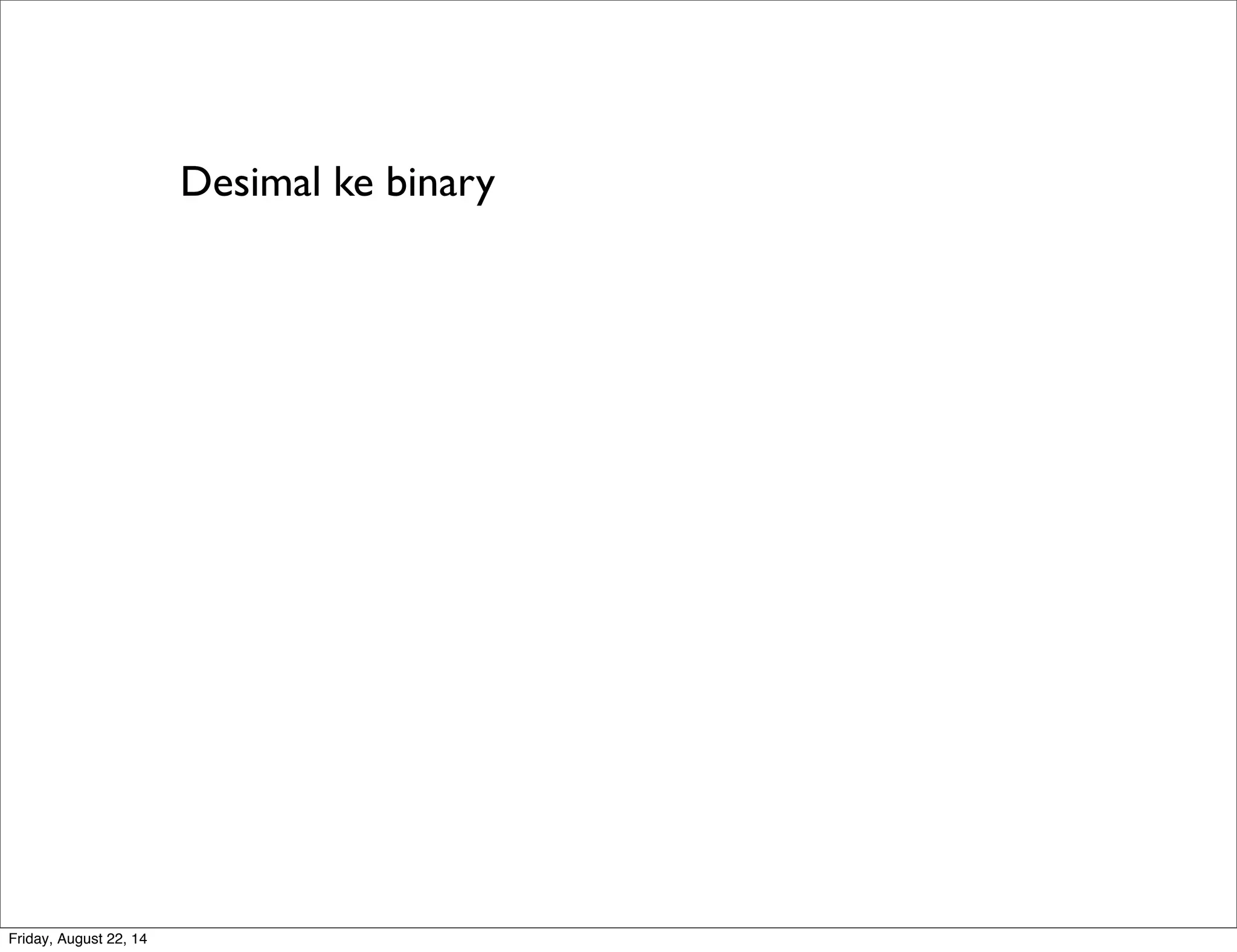

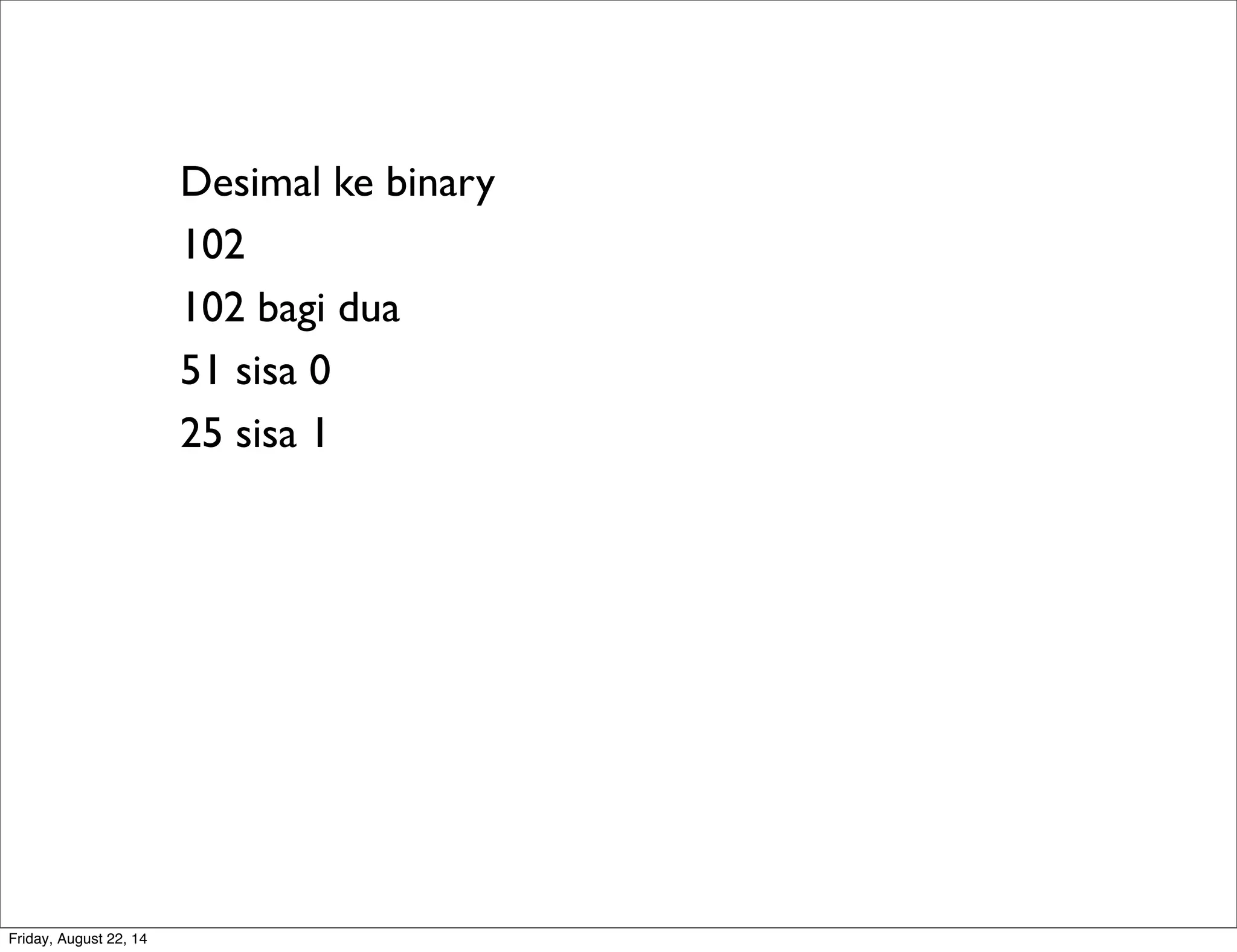

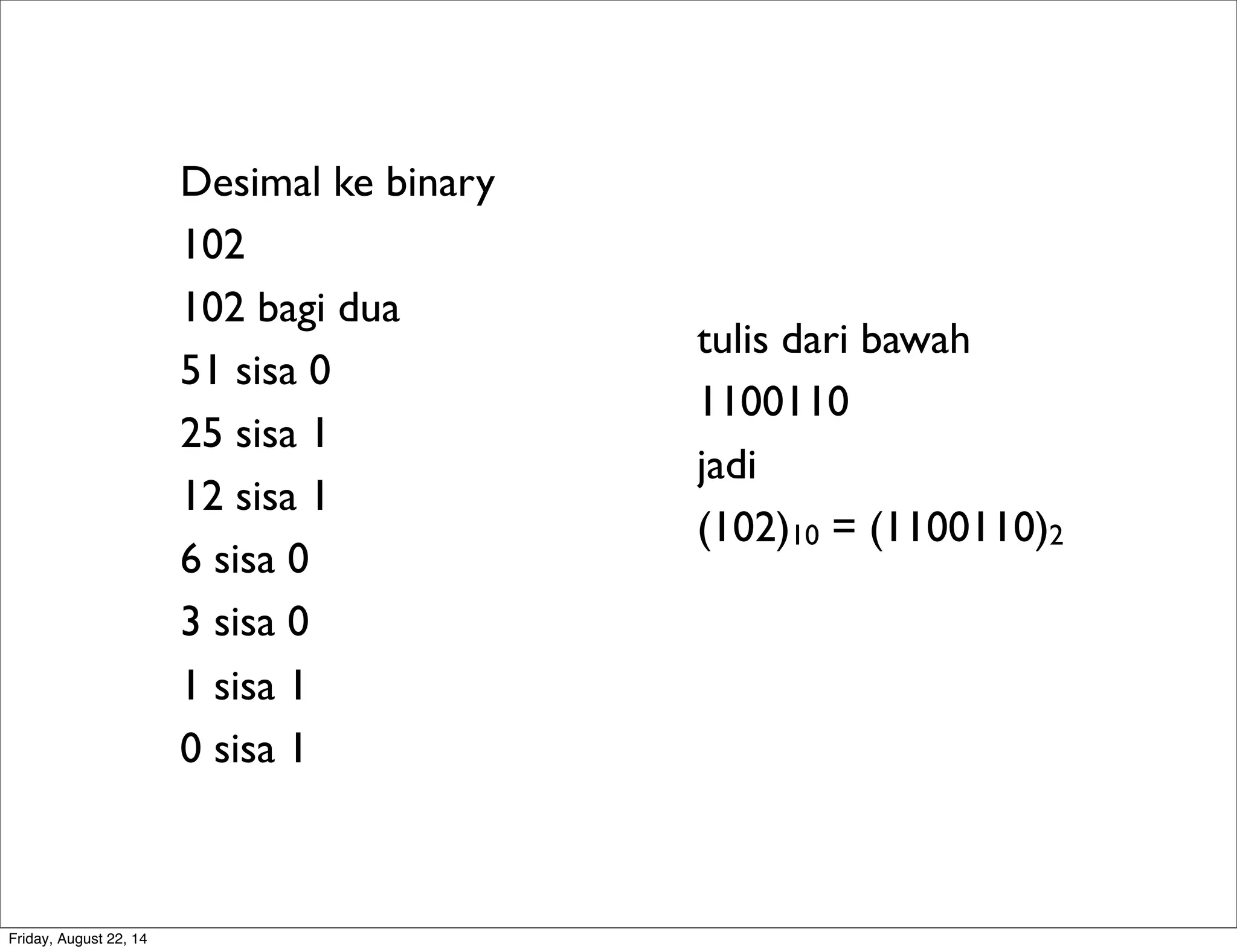

Desimal ke binary

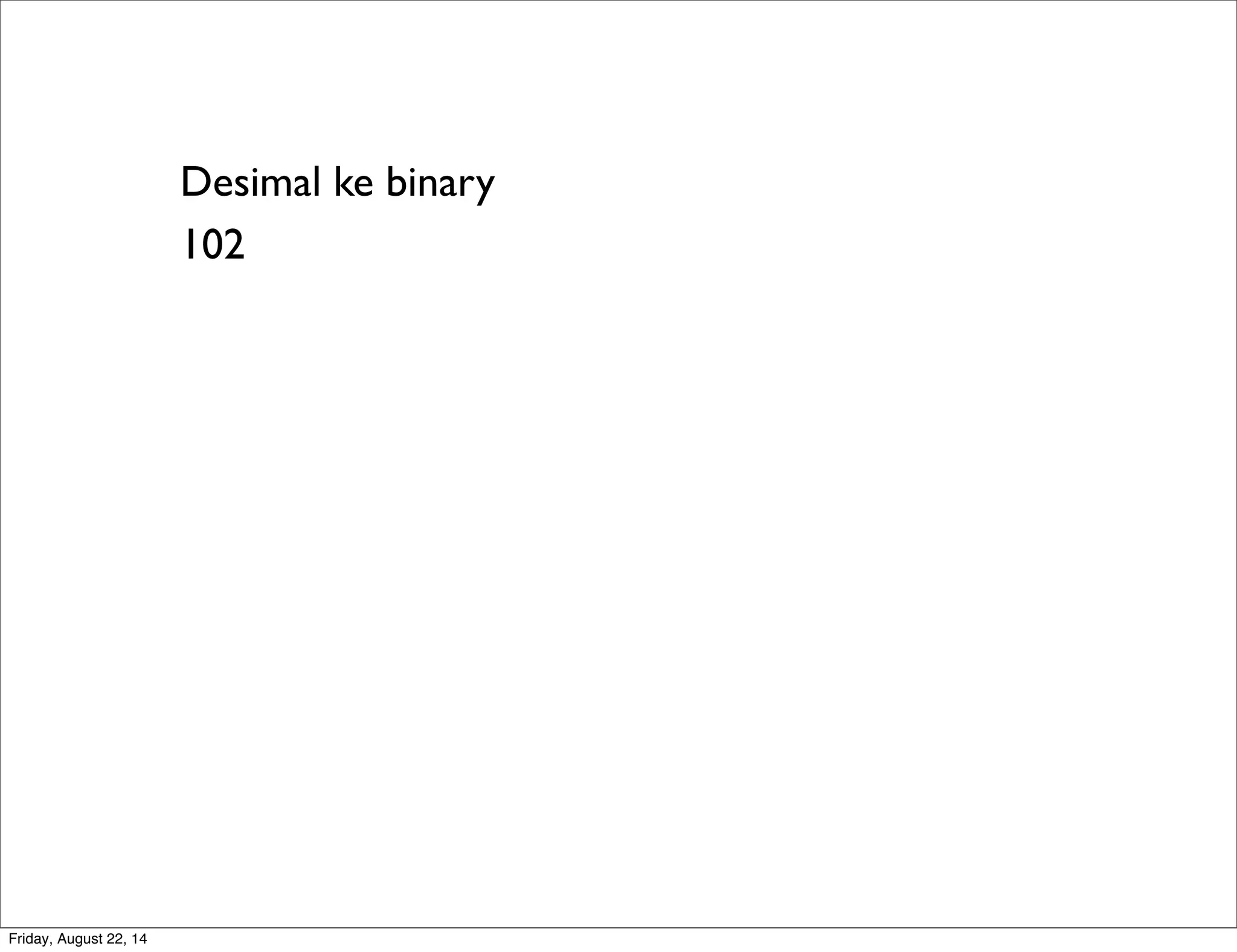

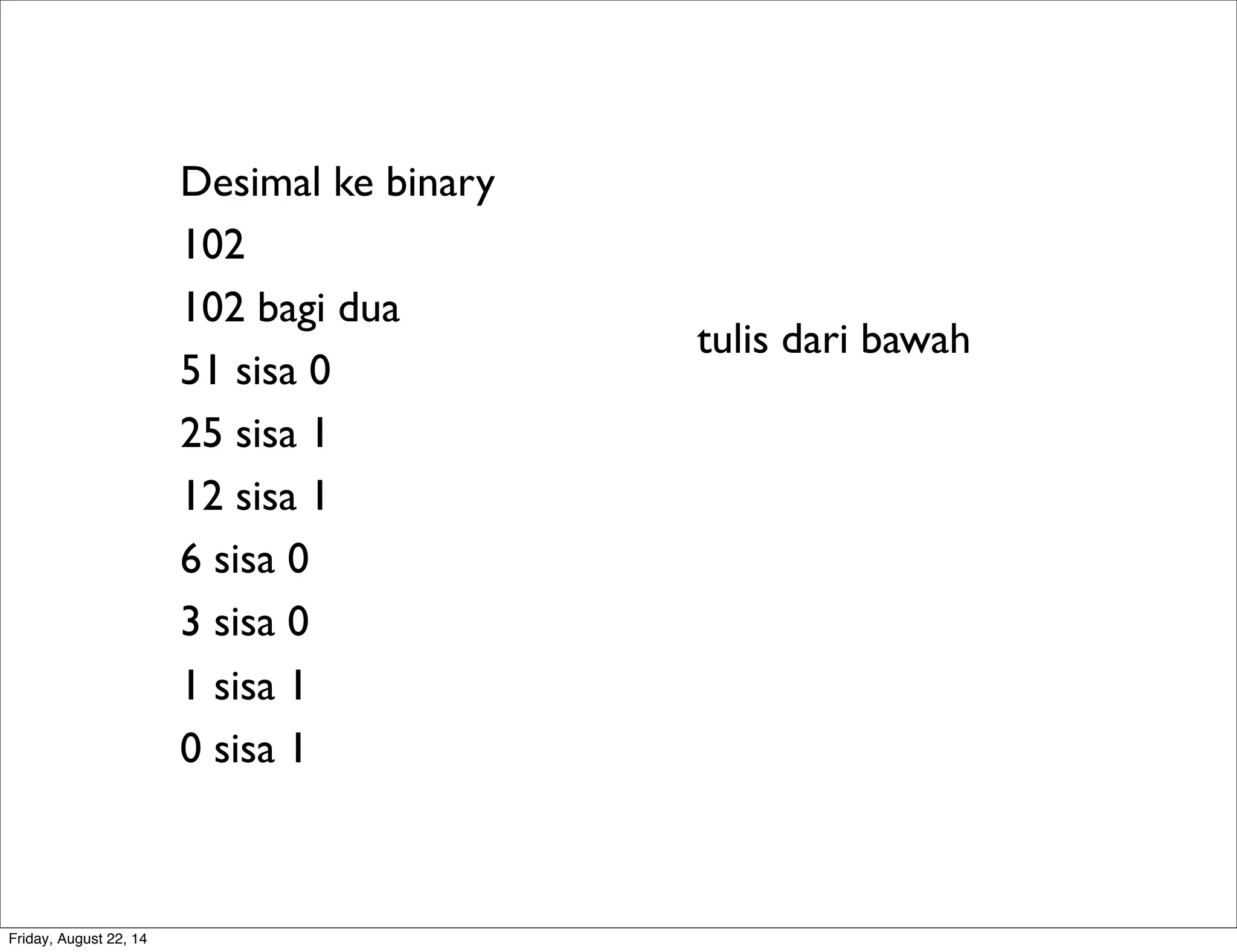

Desimal ke binary

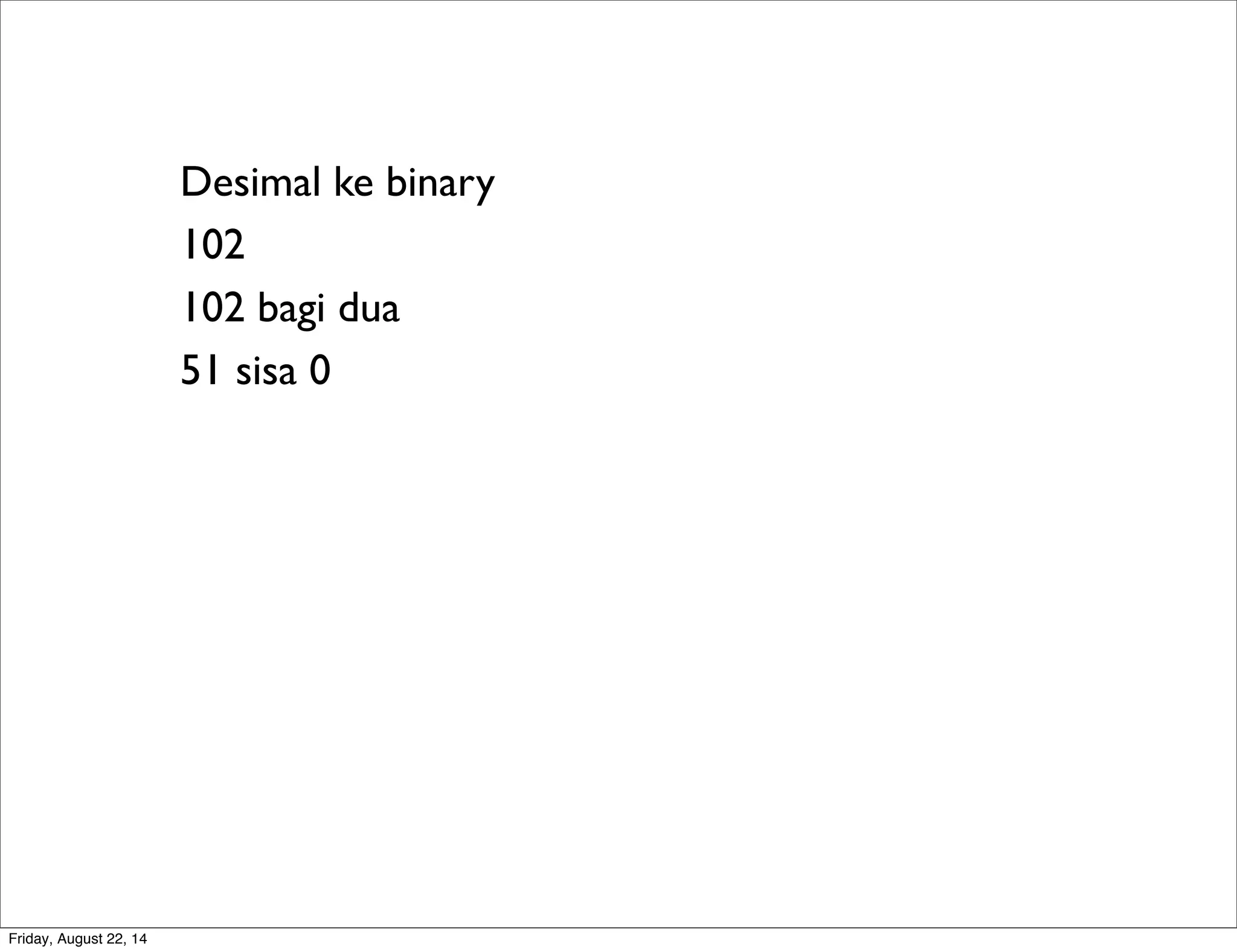

102

Desimal ke binary
102

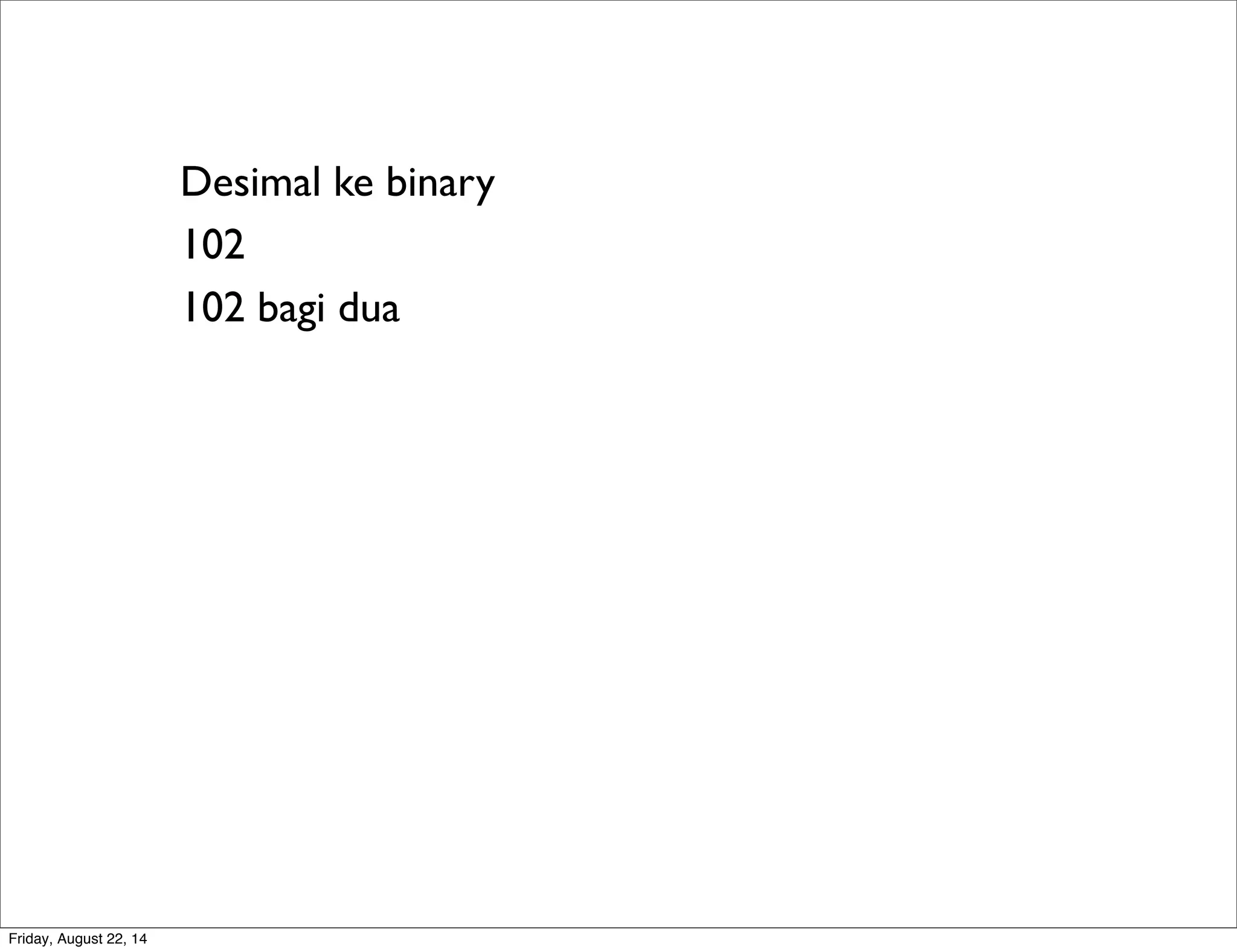

102 bagi dua

Desimal ke binary

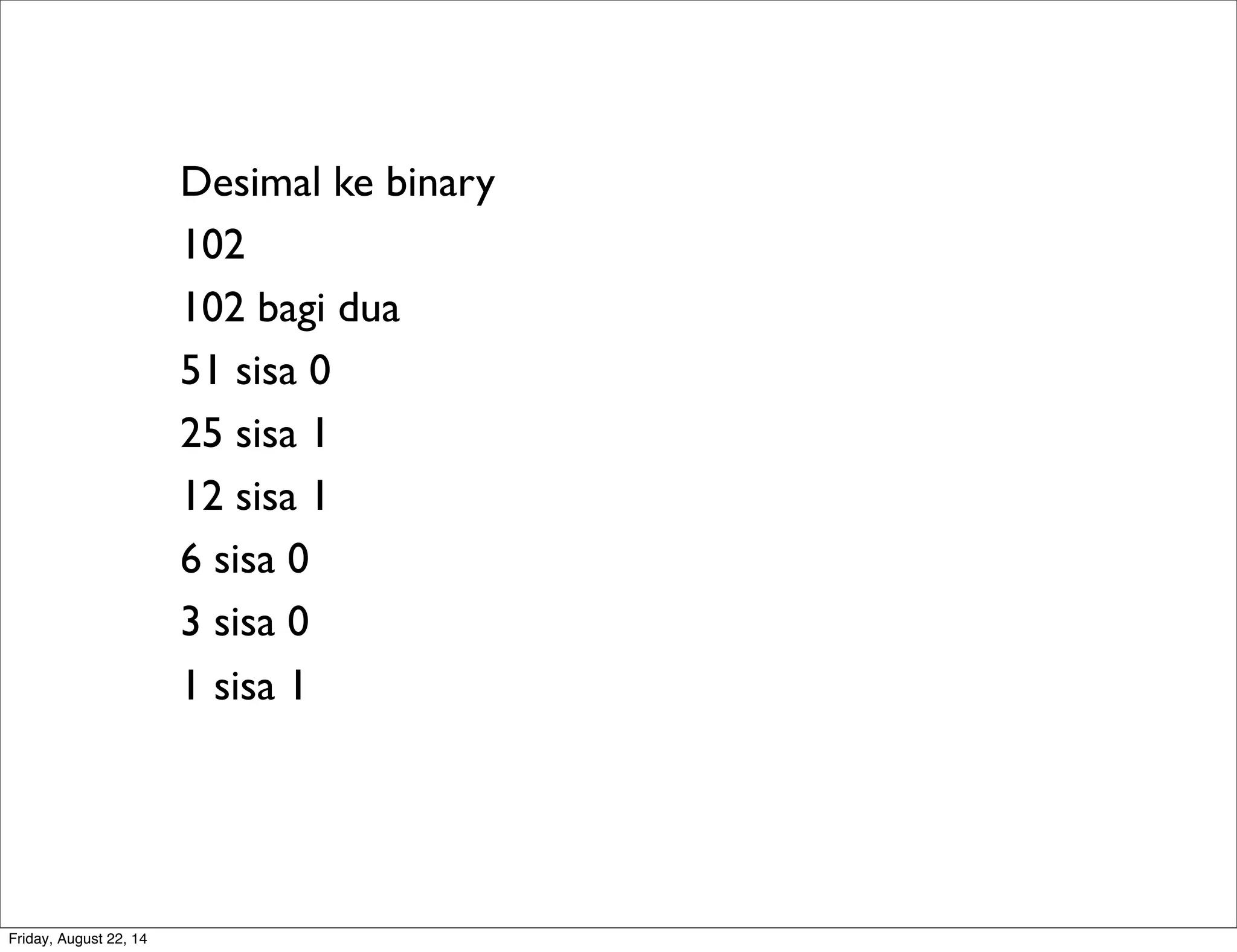

102
102 bagi dua
51 sisa 0

Desimal ke binary
102
102 bagi dua
51 sisa 0
25 sisa 1

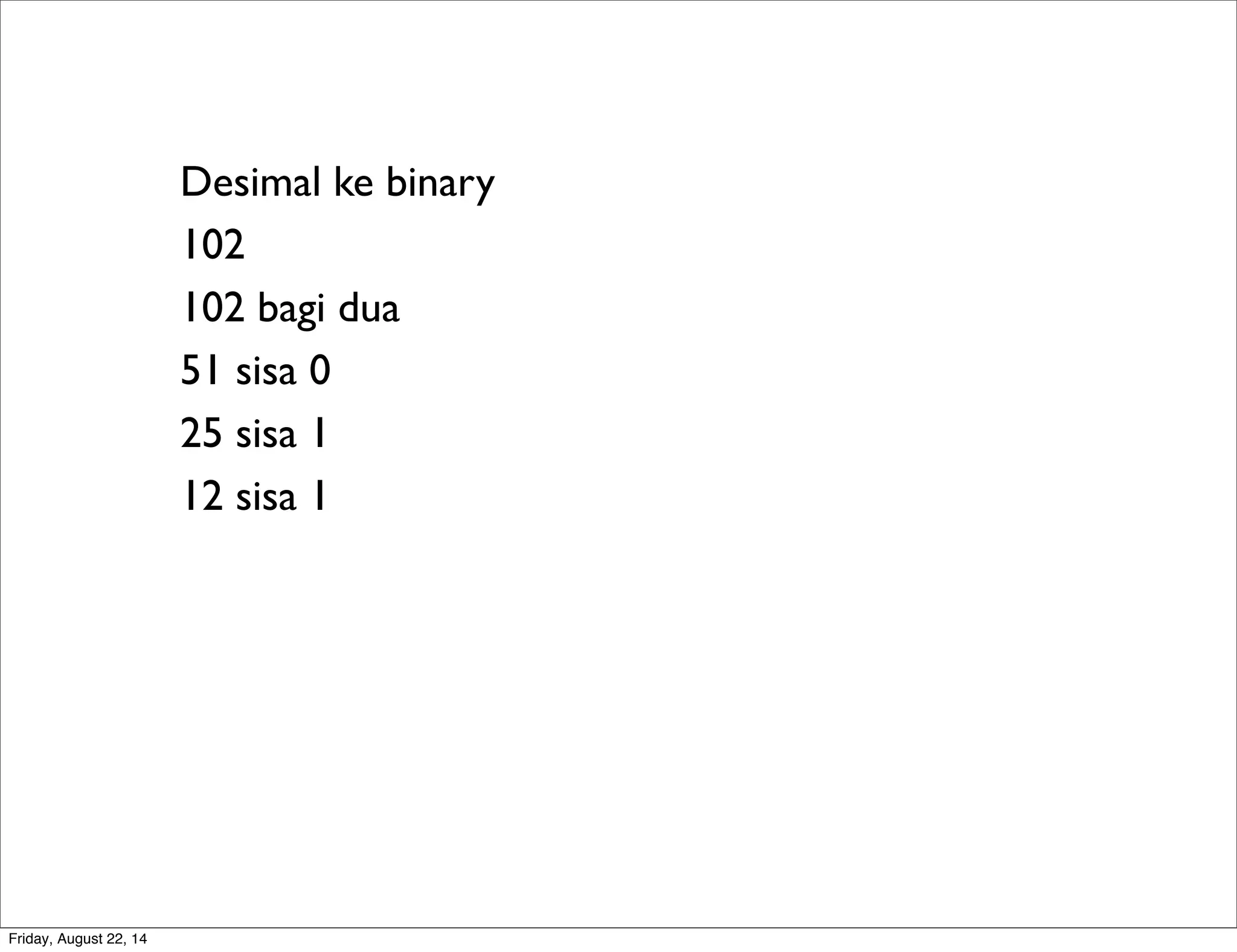

Desimal ke binary
102
102 bagi dua
51 sisa 0
25 sisa 1
12 sisa 1

Desimal ke binary
102
102 bagi dua
51 sisa 0
25 sisa 1
12 sisa 1
6 sisa 0

Desimal ke binary
102
102 bagi dua
51 sisa 0
25 sisa 1
12 sisa 1
6 sisa 0
3 sisa 0

Desimal ke binary
102
102 bagi dua
51 sisa 0
25 sisa 1
12 sisa 1
6 sisa 0
3 sisa 0
1 sisa 1

Desimal ke binary
102
102 bagi dua
51 sisa 0
25 sisa 1
12 sisa 1
6 sisa 0
3 sisa 0
1 sisa 1
0 sisa 1

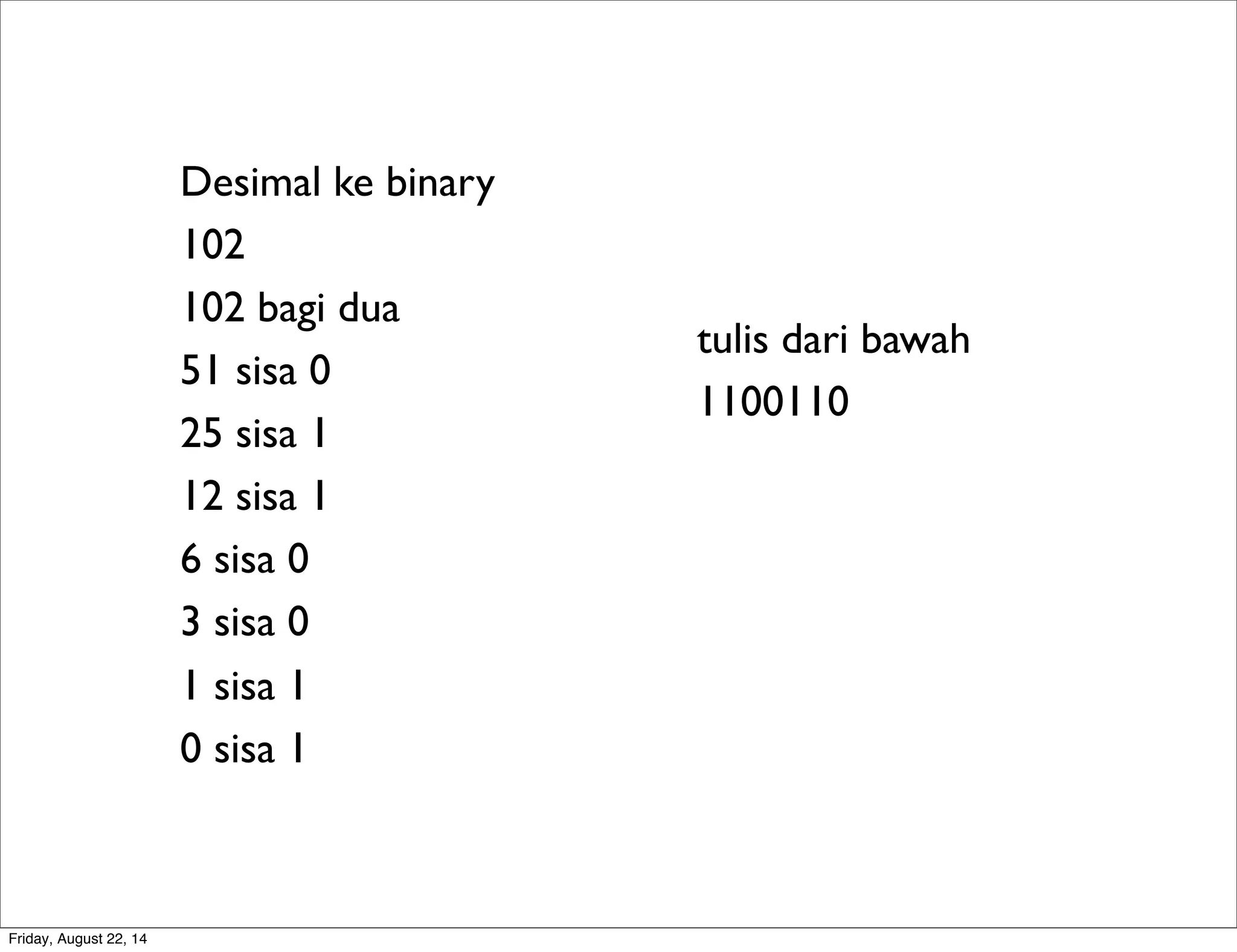

Desimal ke binary
102
102 bagi dua
51 sisa 0
25 sisa 1
12 sisa 1
6 sisa 0
3 sisa 0
1 sisa 1
0 sisa 1
tulis dari bawah

Desimal ke binary
102
102 bagi dua
51 sisa 0
25 sisa 1
12 sisa 1
6 sisa 0
3 sisa 0
1 sisa 1
0 sisa 1
tulis dari bawah
1100110

Desimal ke binary
102
102 bagi dua
51 sisa 0
25 sisa 1
12 sisa 1
6 sisa 0
3 sisa 0
1 sisa 1
0 sisa 1
tulis dari bawah
1100110
jadi

Desimal ke binary
102
102 bagi dua
51 sisa 0
25 sisa 1
12 sisa 1
6 sisa 0
3 sisa 0
1 sisa 1
0 sisa 1
tulis dari bawah
1100110
jadi
(102)10 = (1100110)2

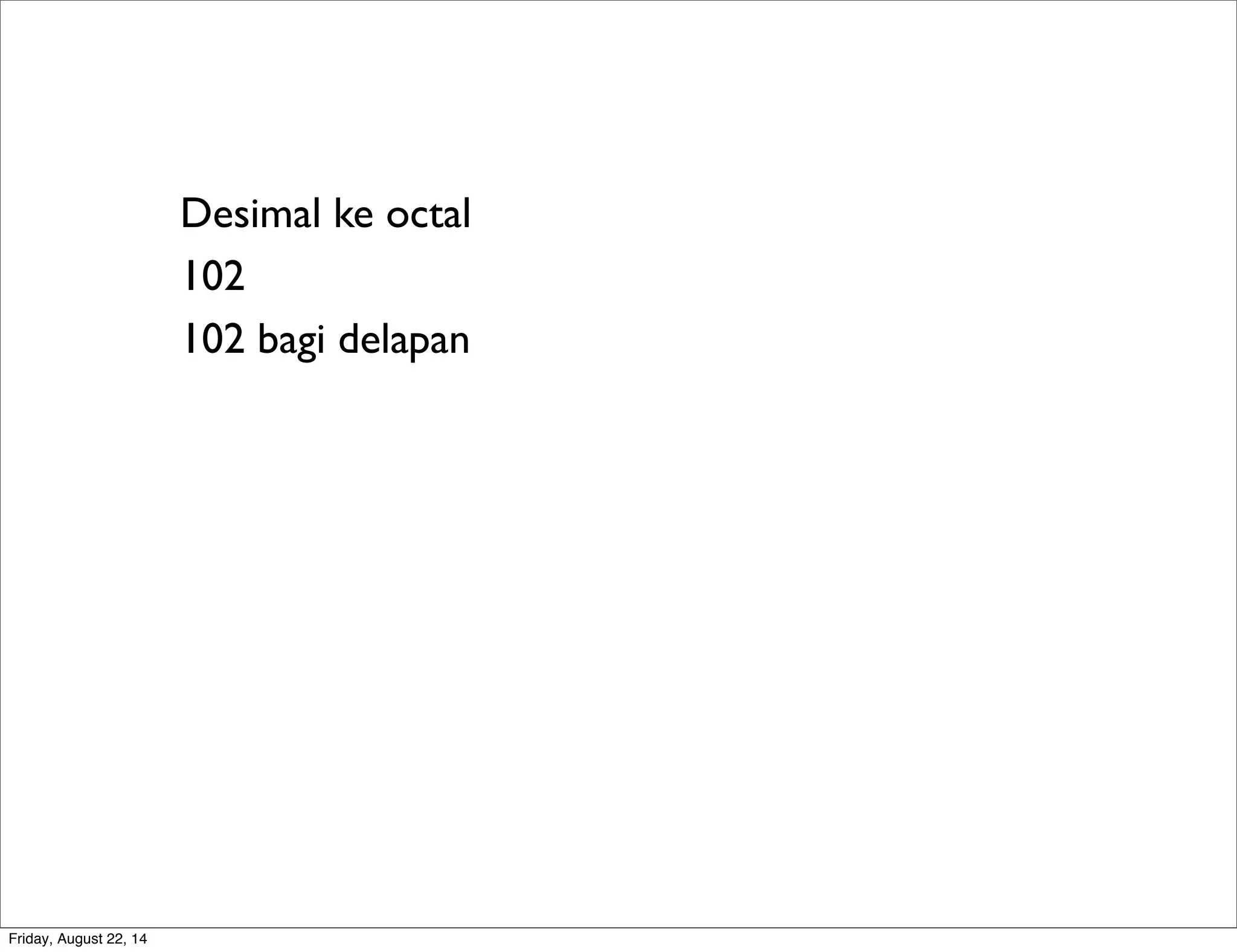

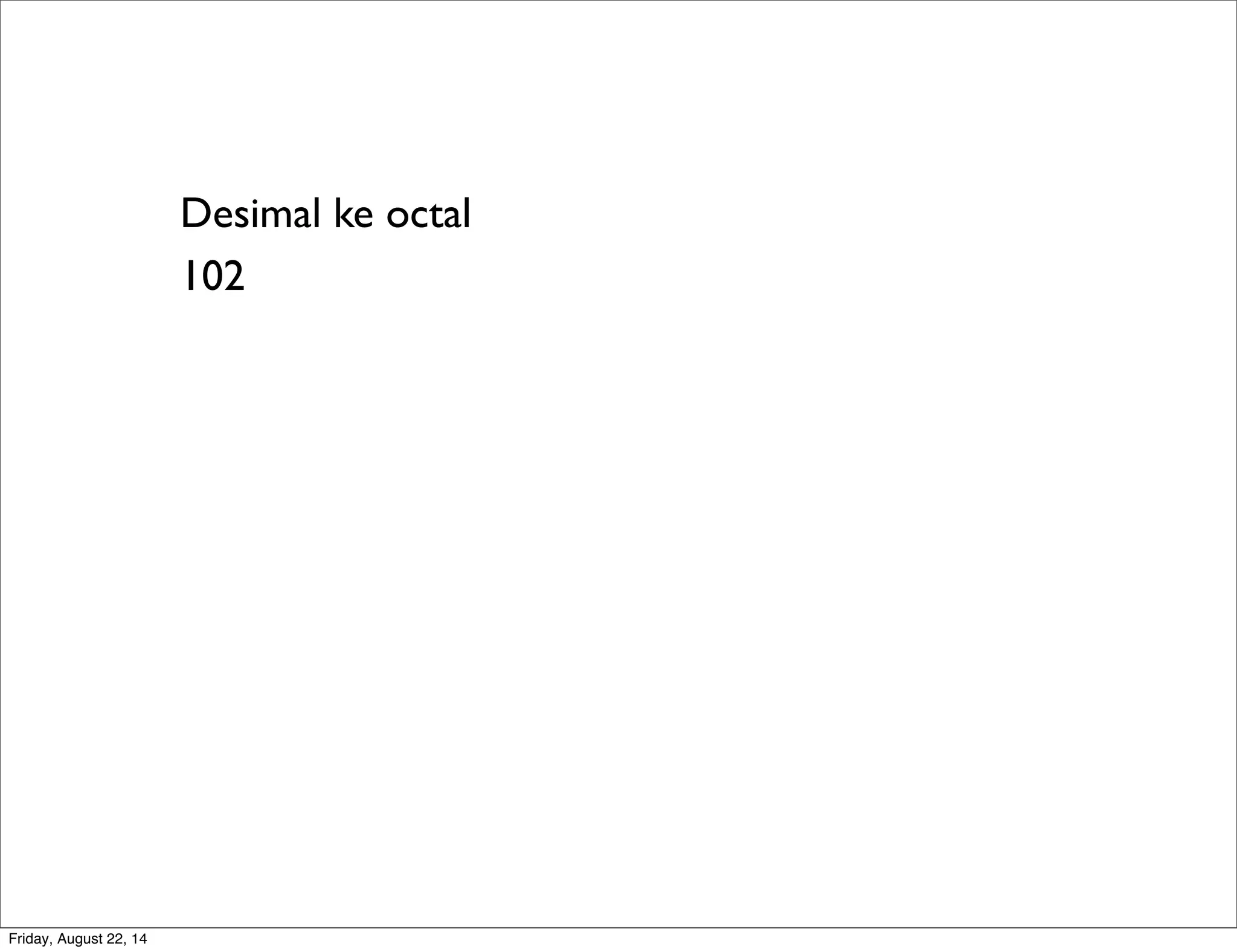

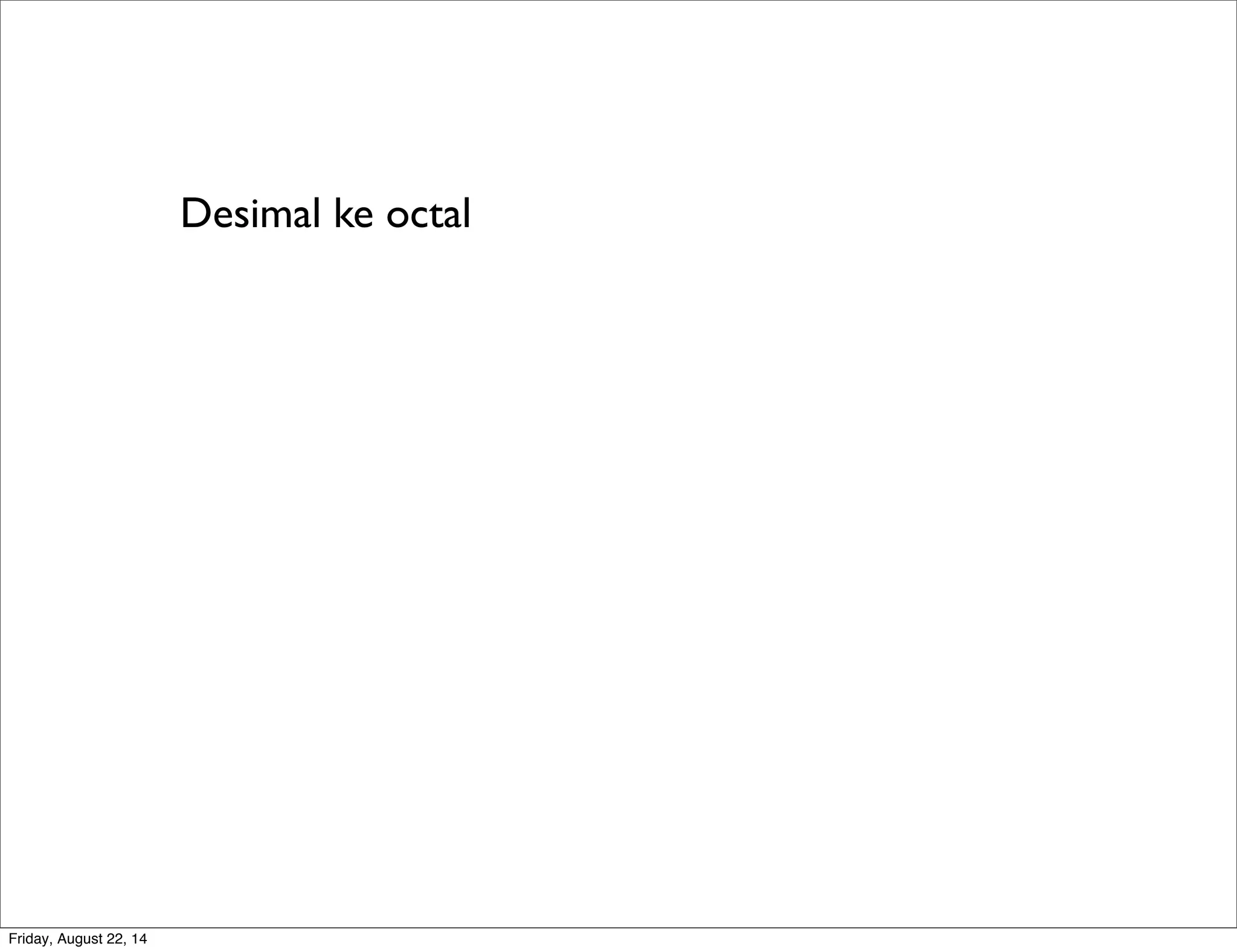

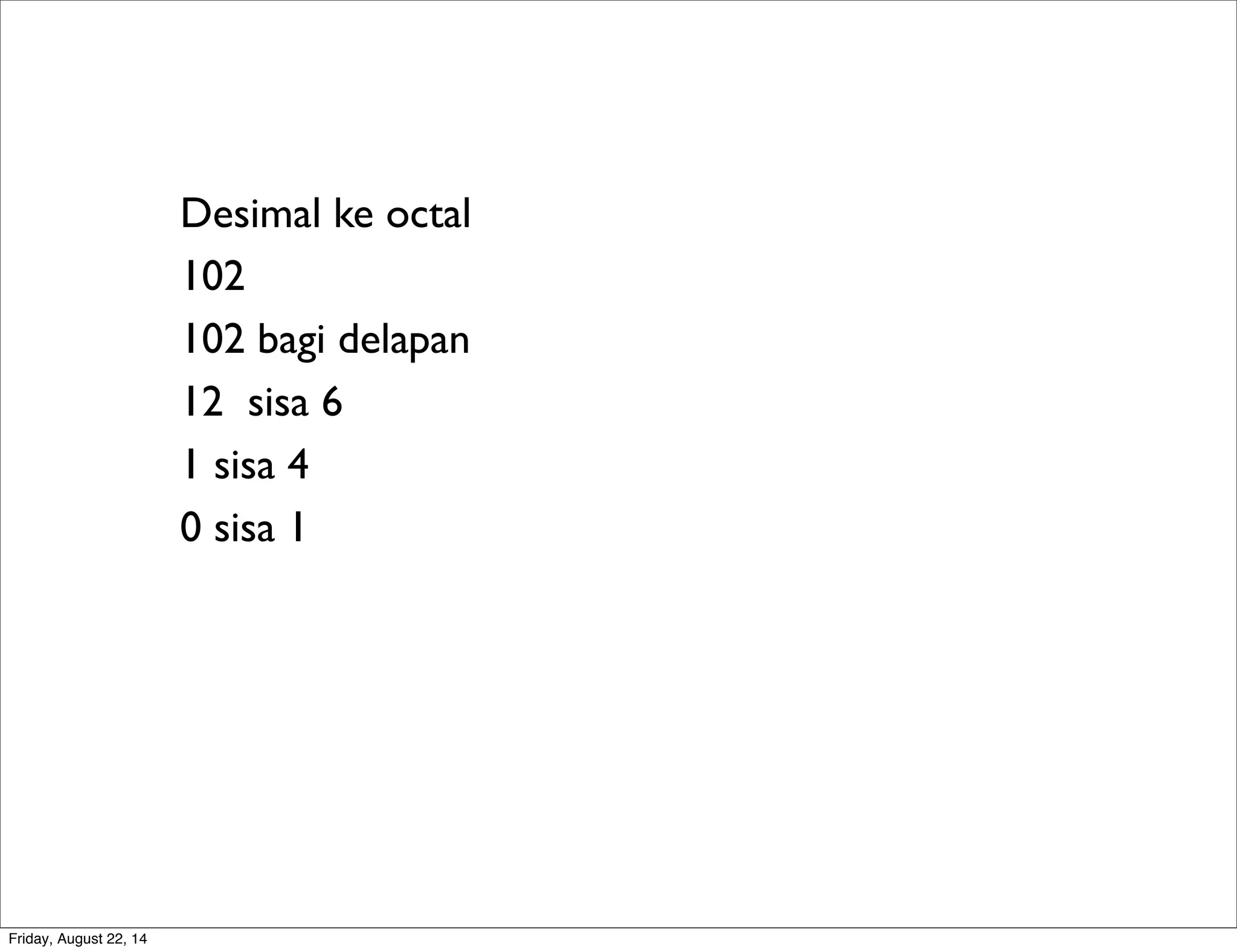

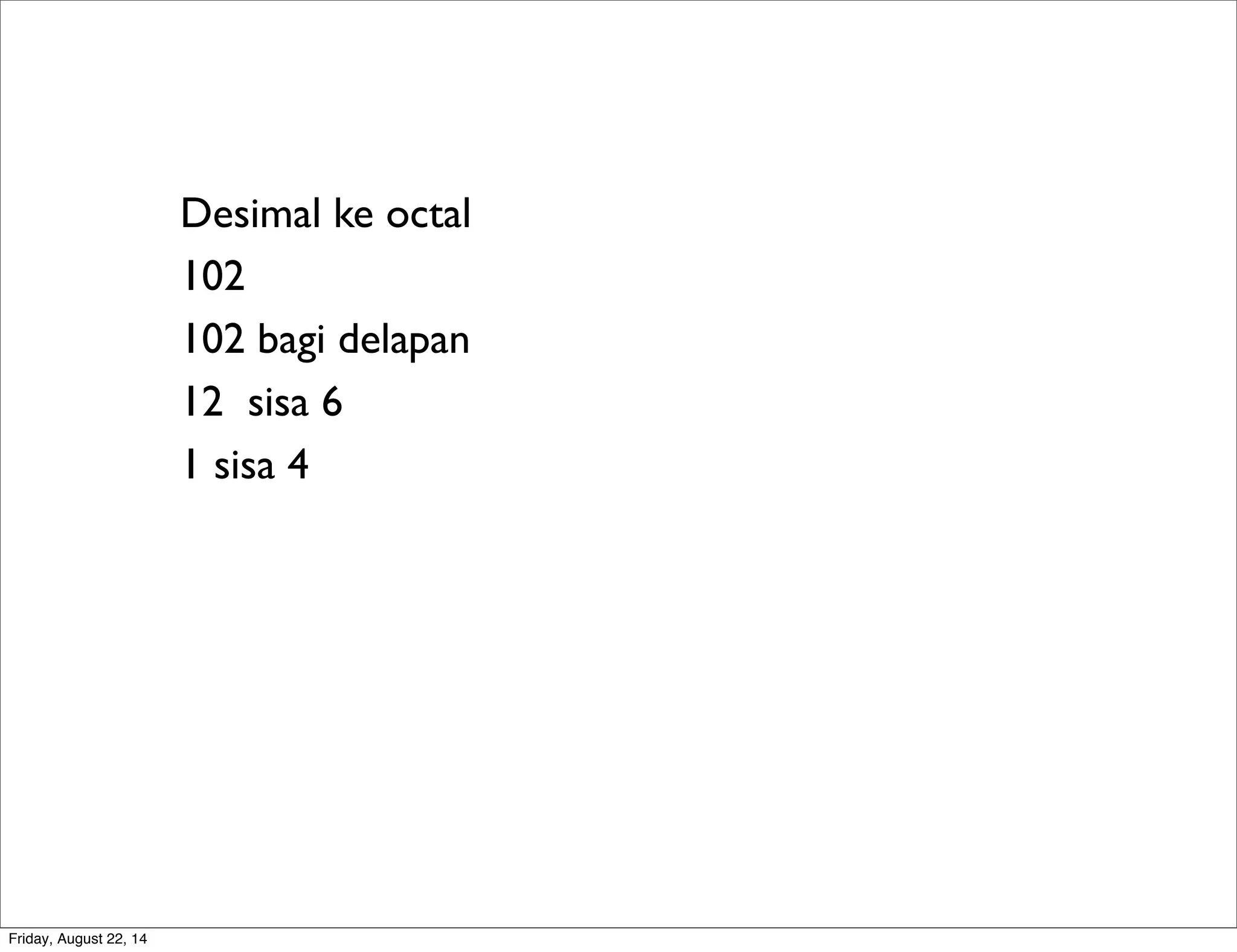

Desimal ke octal

Desimal ke octal
102

Desimal ke octal
102
102 bagi delapan

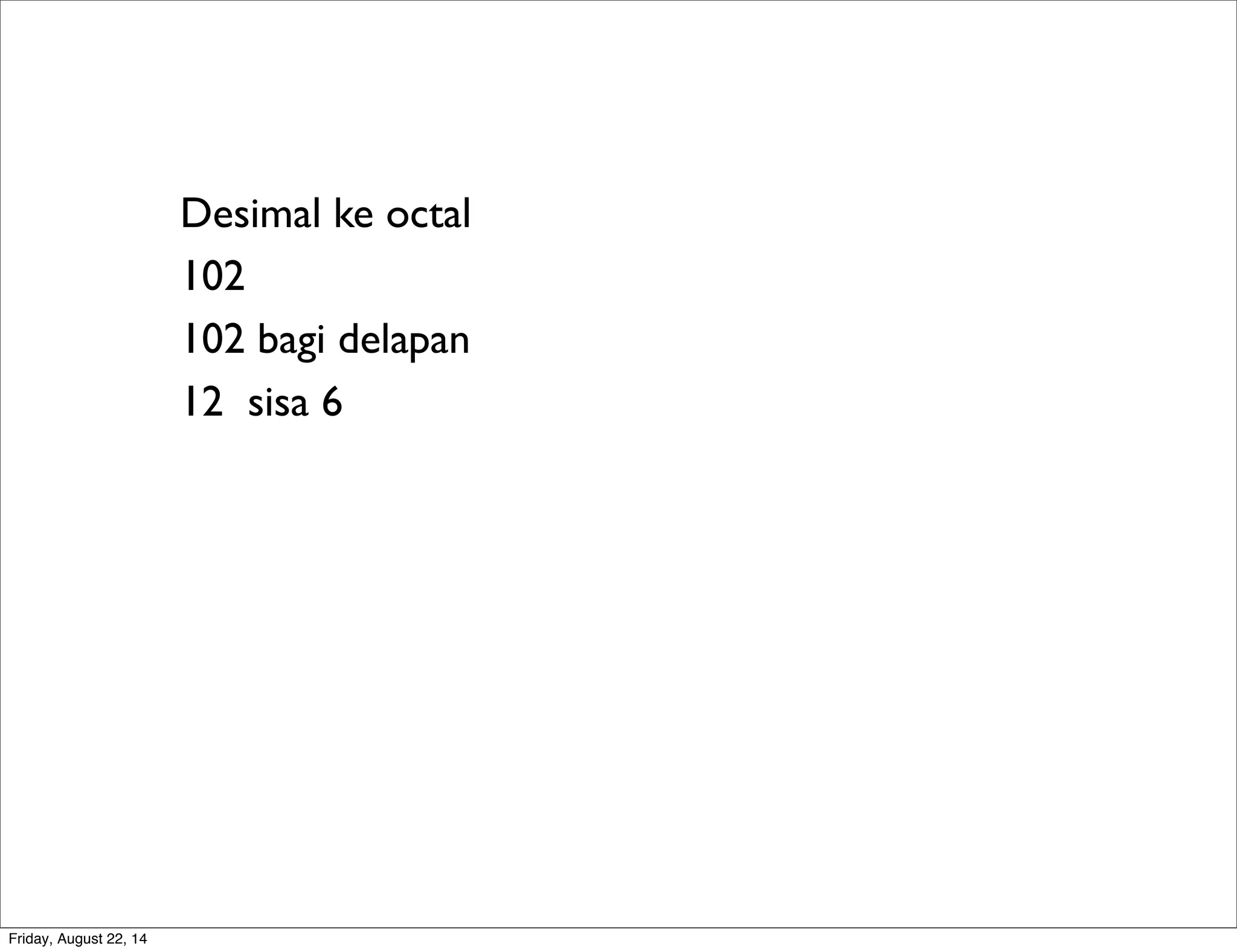

Desimal ke octal
102
102 bagi delapan
12 sisa 6

Desimal ke octal
102
102 bagi delapan
12 sisa 6
1 sisa 4

Desimal ke octal
102
102 bagi delapan
12 sisa 6
1 sisa 4
0 sisa 1

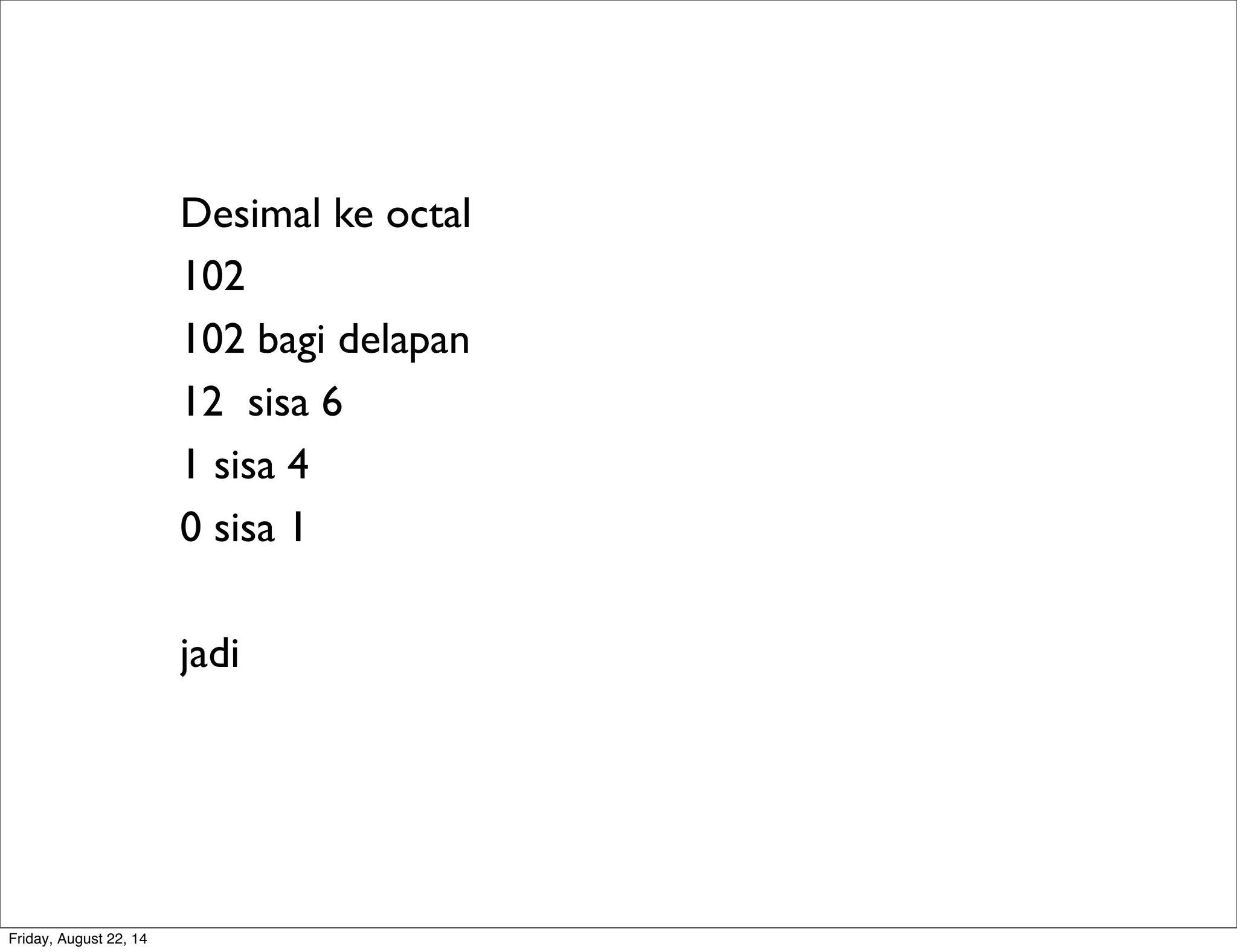

Desimal ke octal
102
102 bagi delapan
12 sisa 6
1 sisa 4
0 sisa 1
jadi

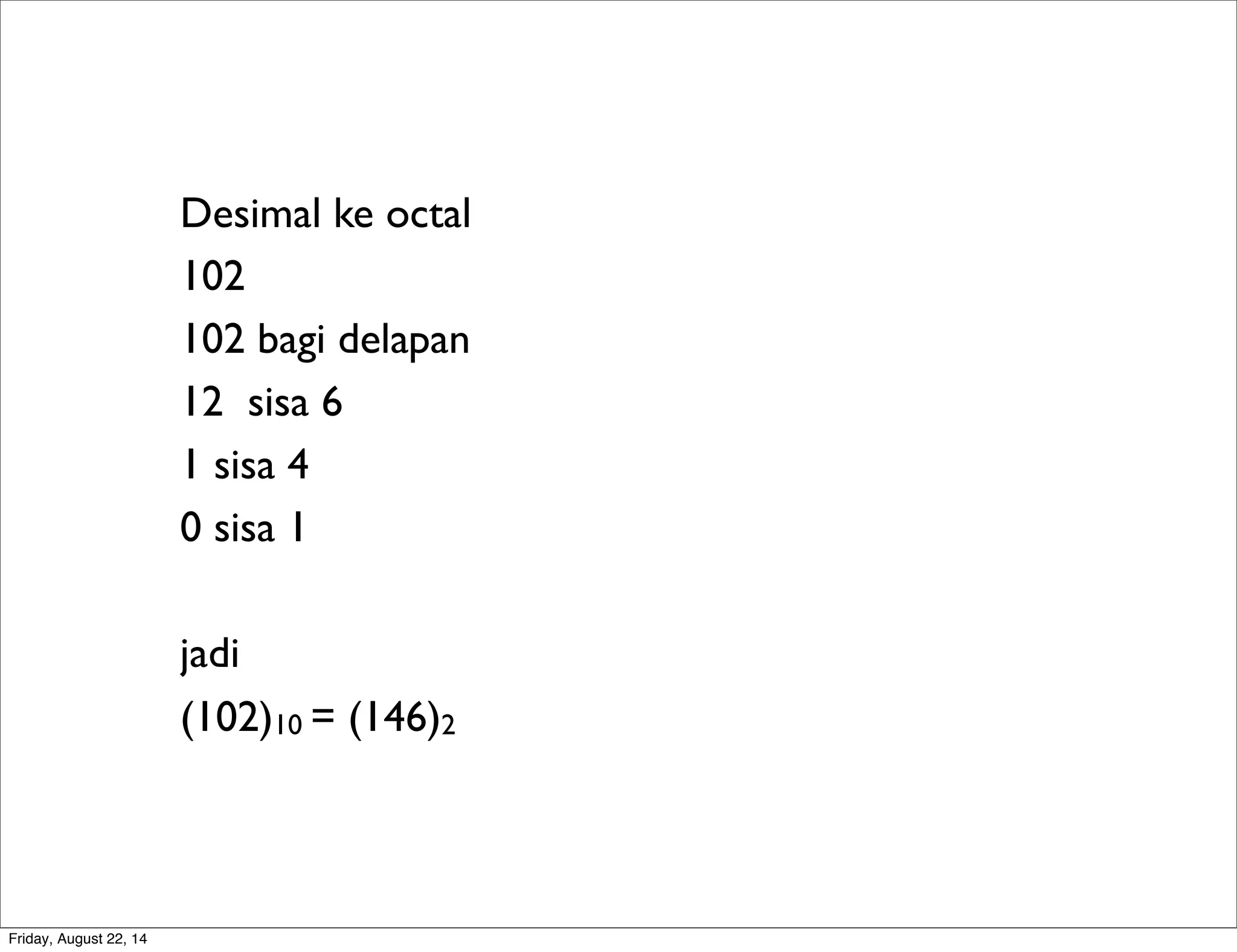

Desimal ke octal
102
102 bagi delapan
12 sisa 6
1 sisa 4
0 sisa 1
jadi
(102)10 = (146)2

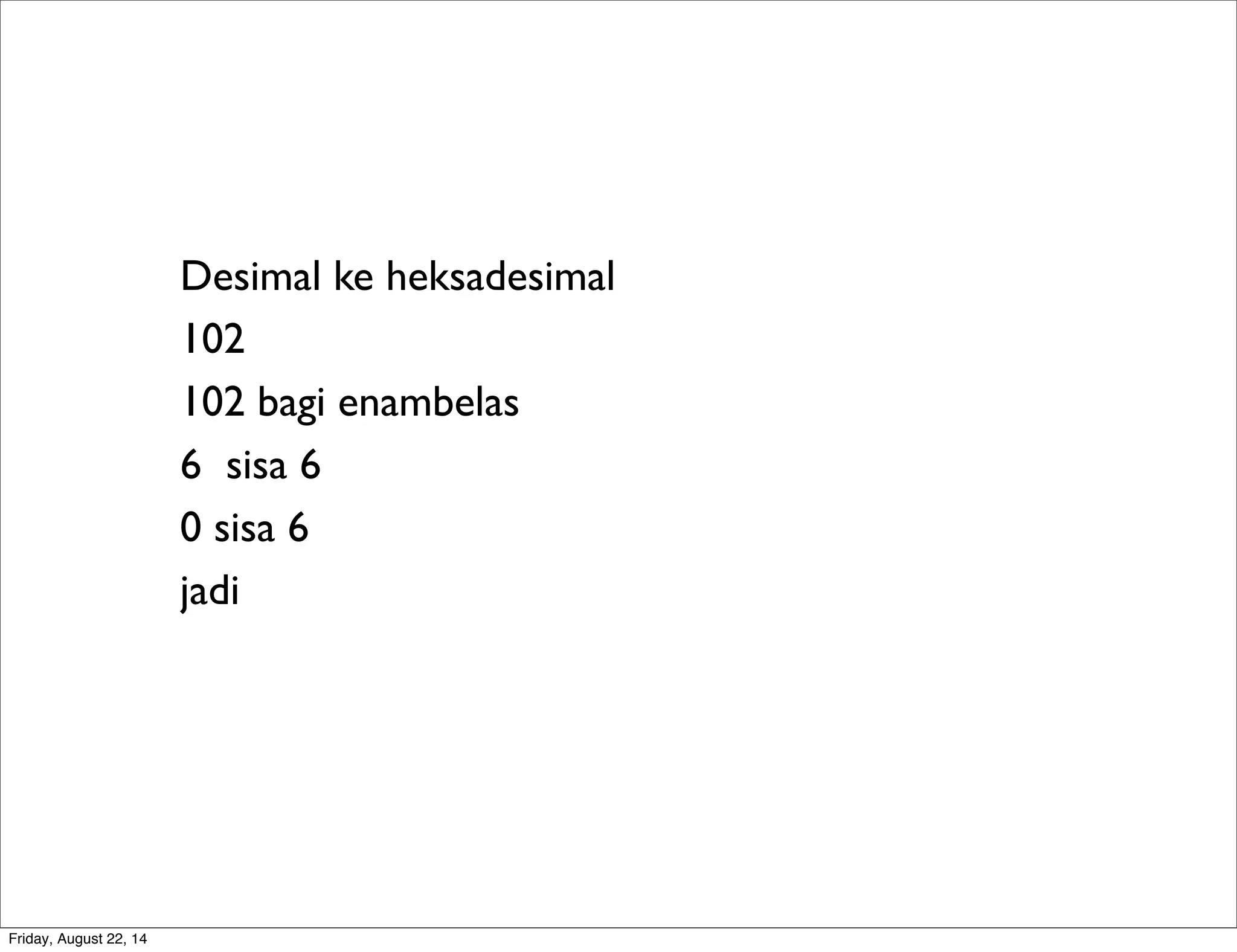

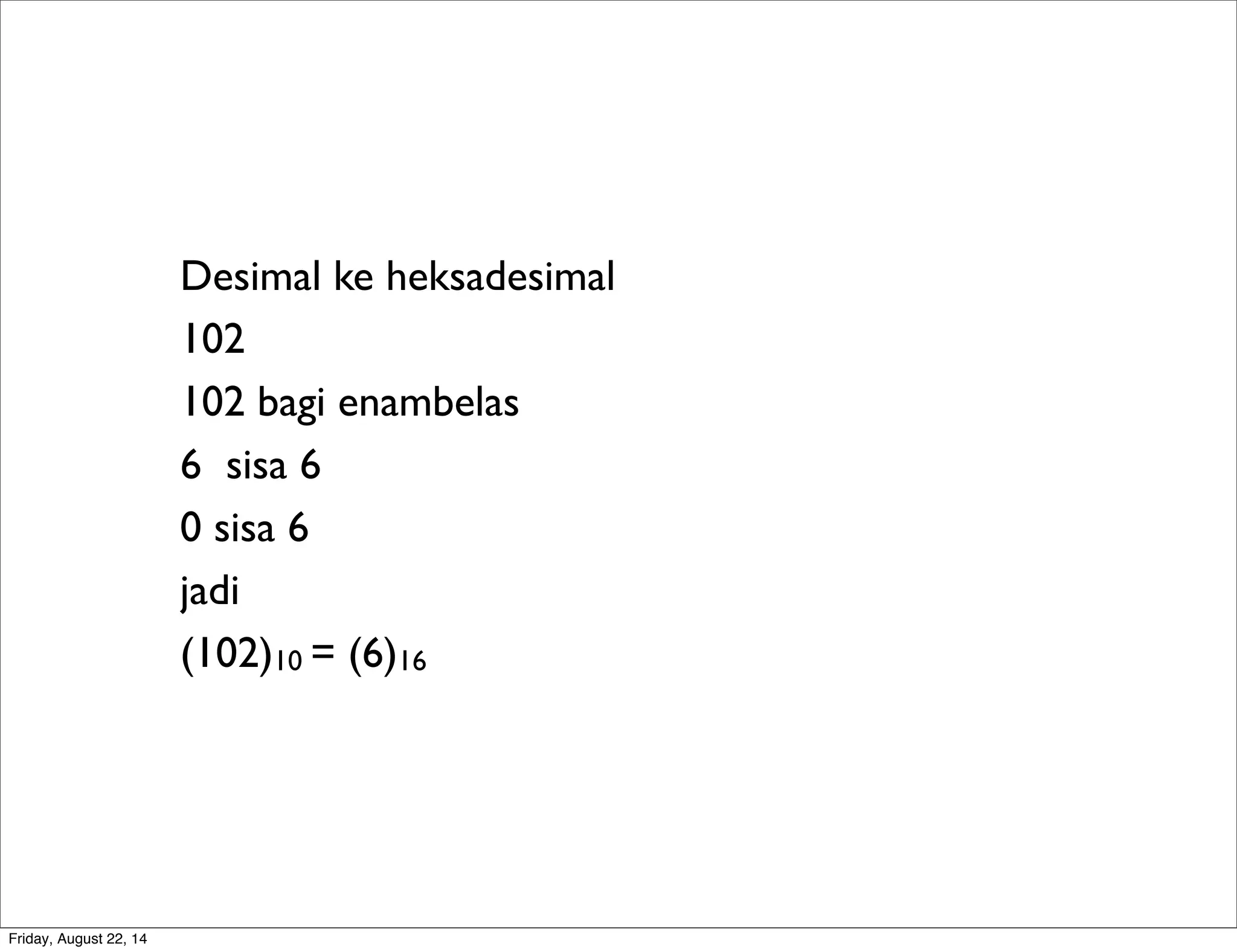

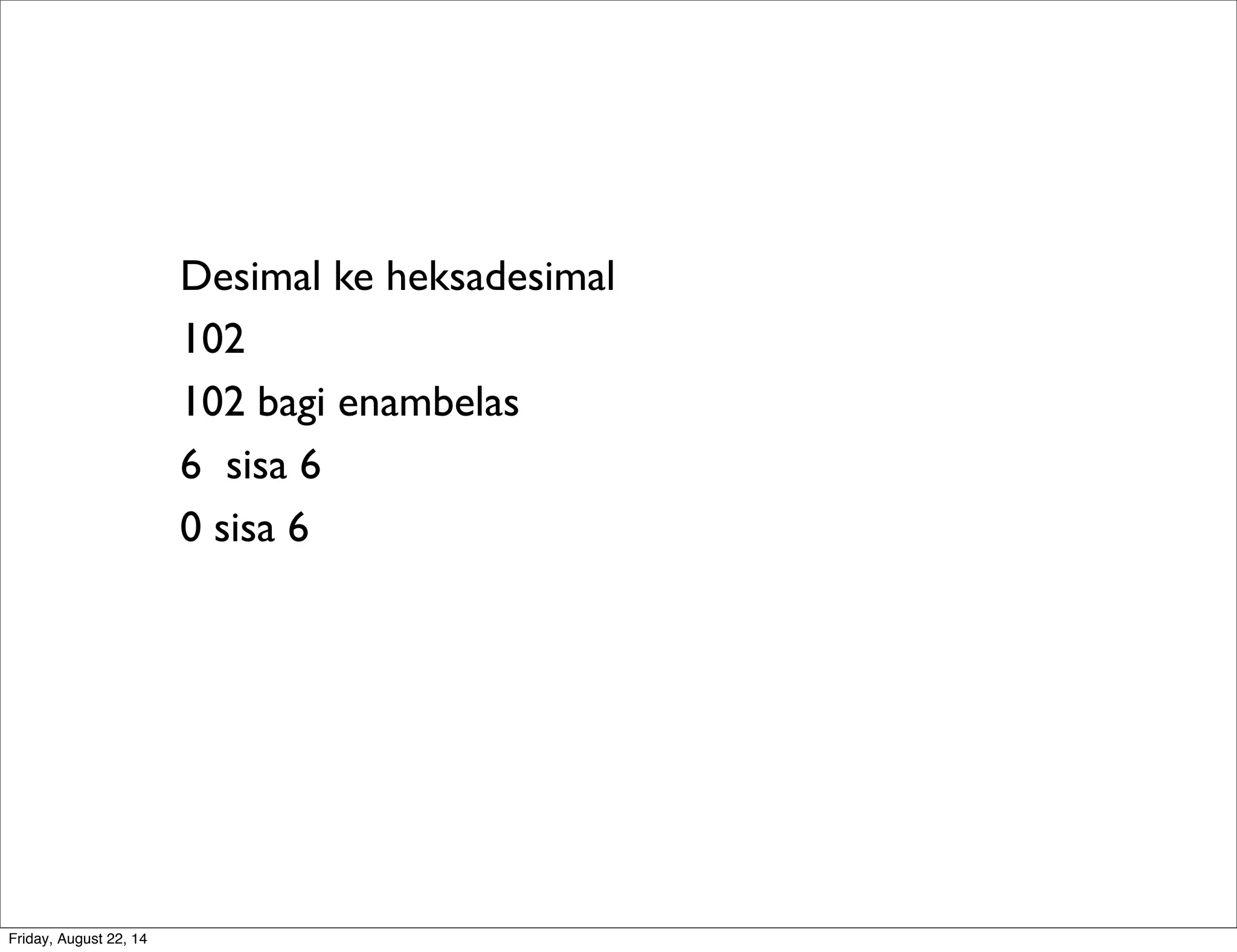

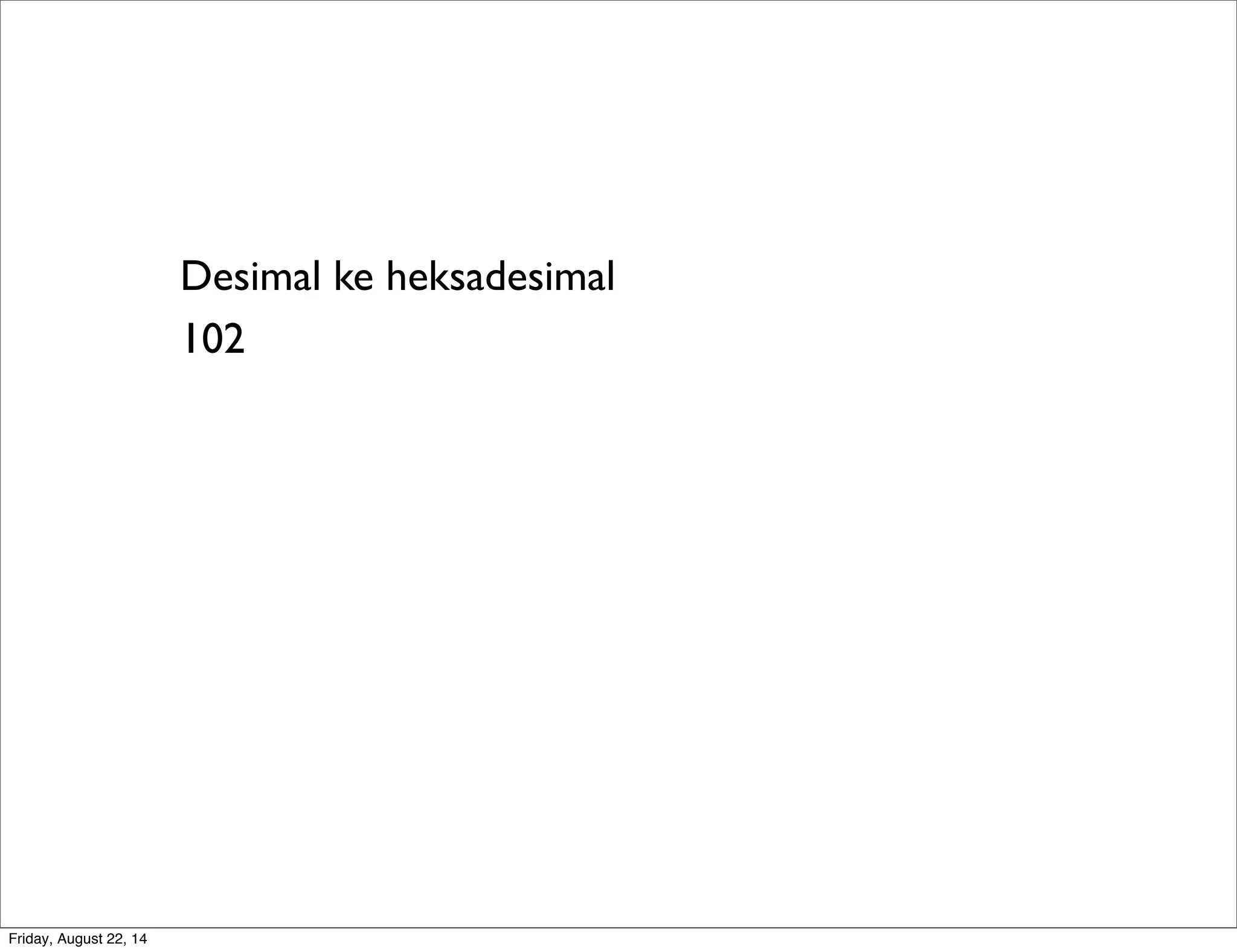

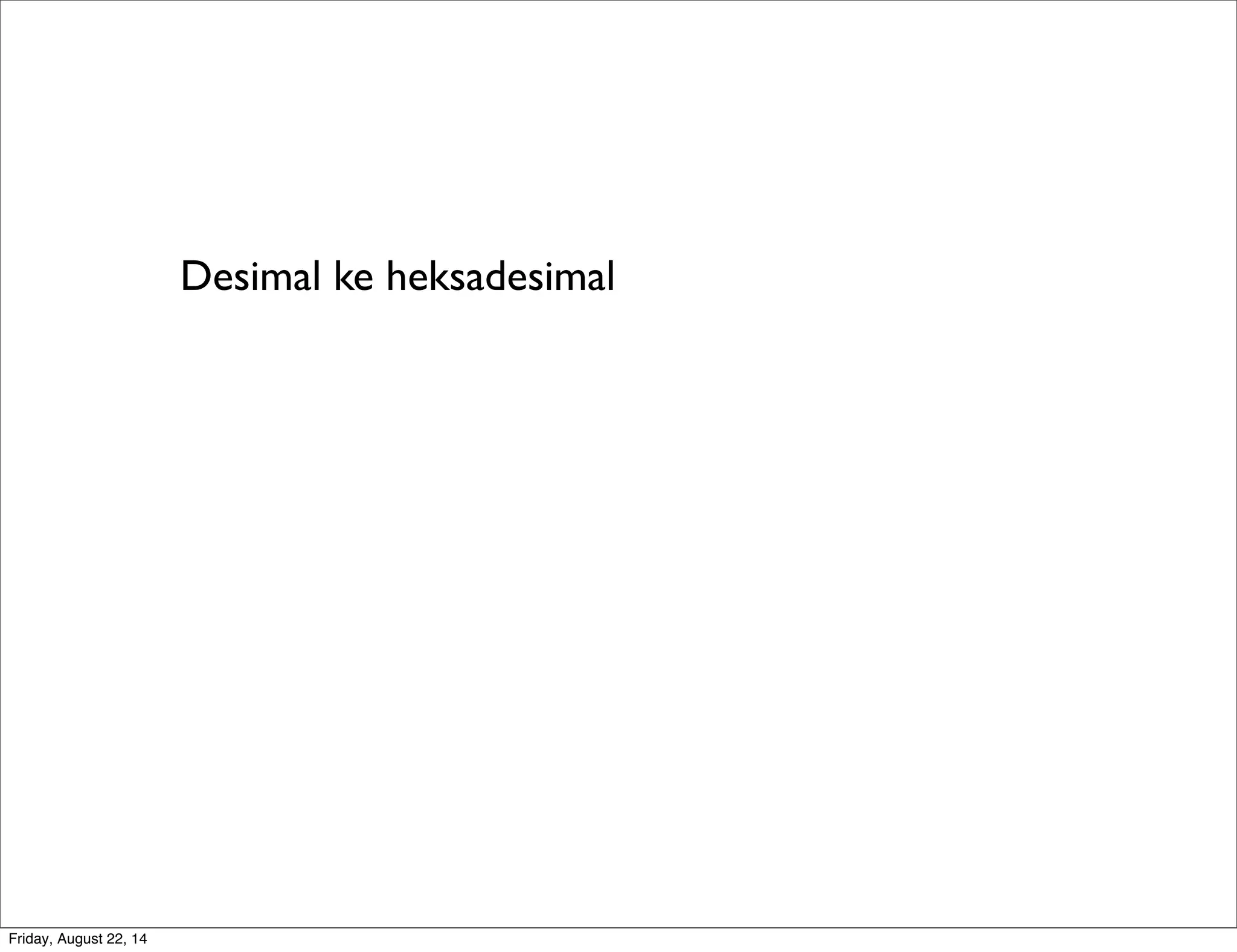

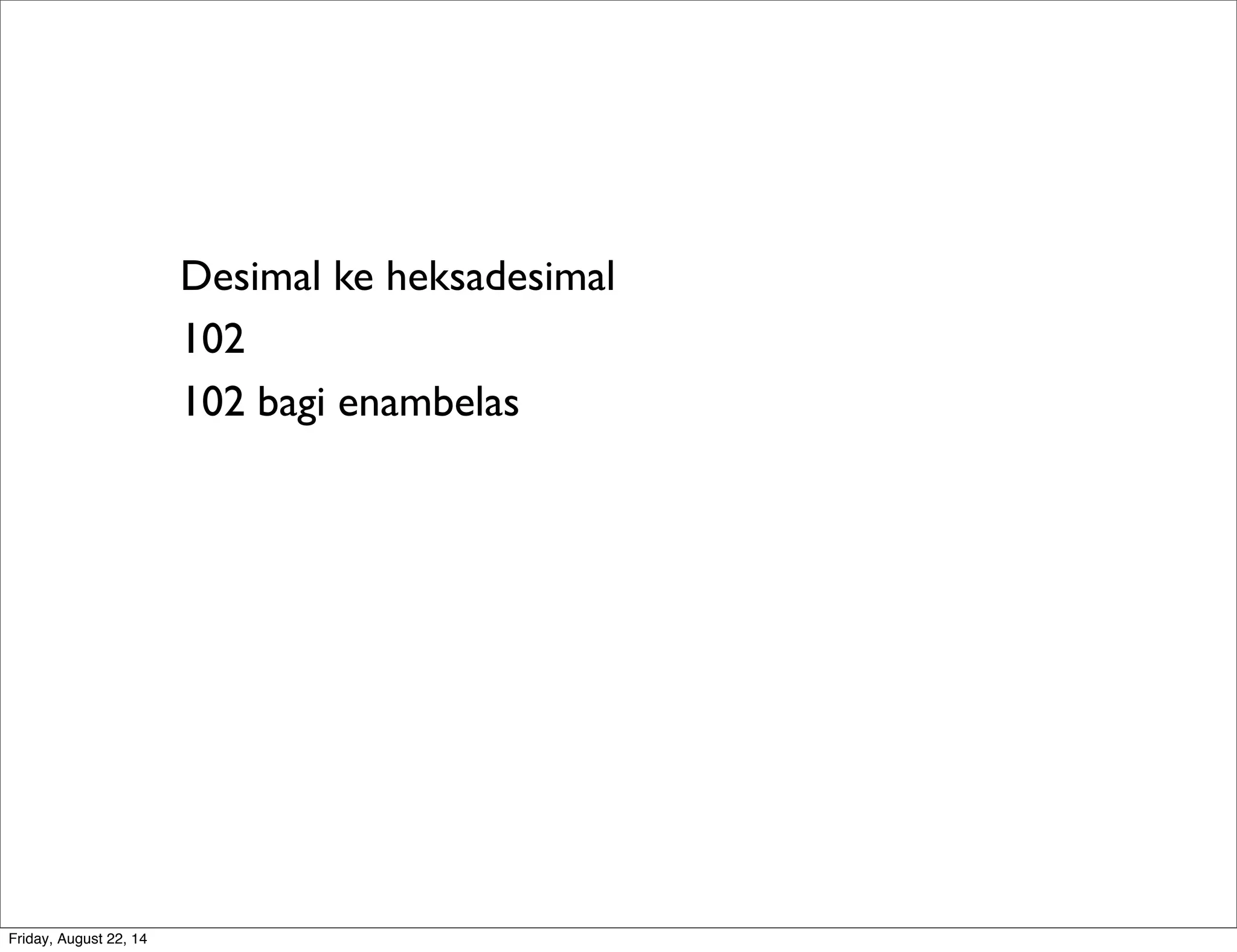

Desimal ke heksadesimal

102

102
102 bagi enambelas

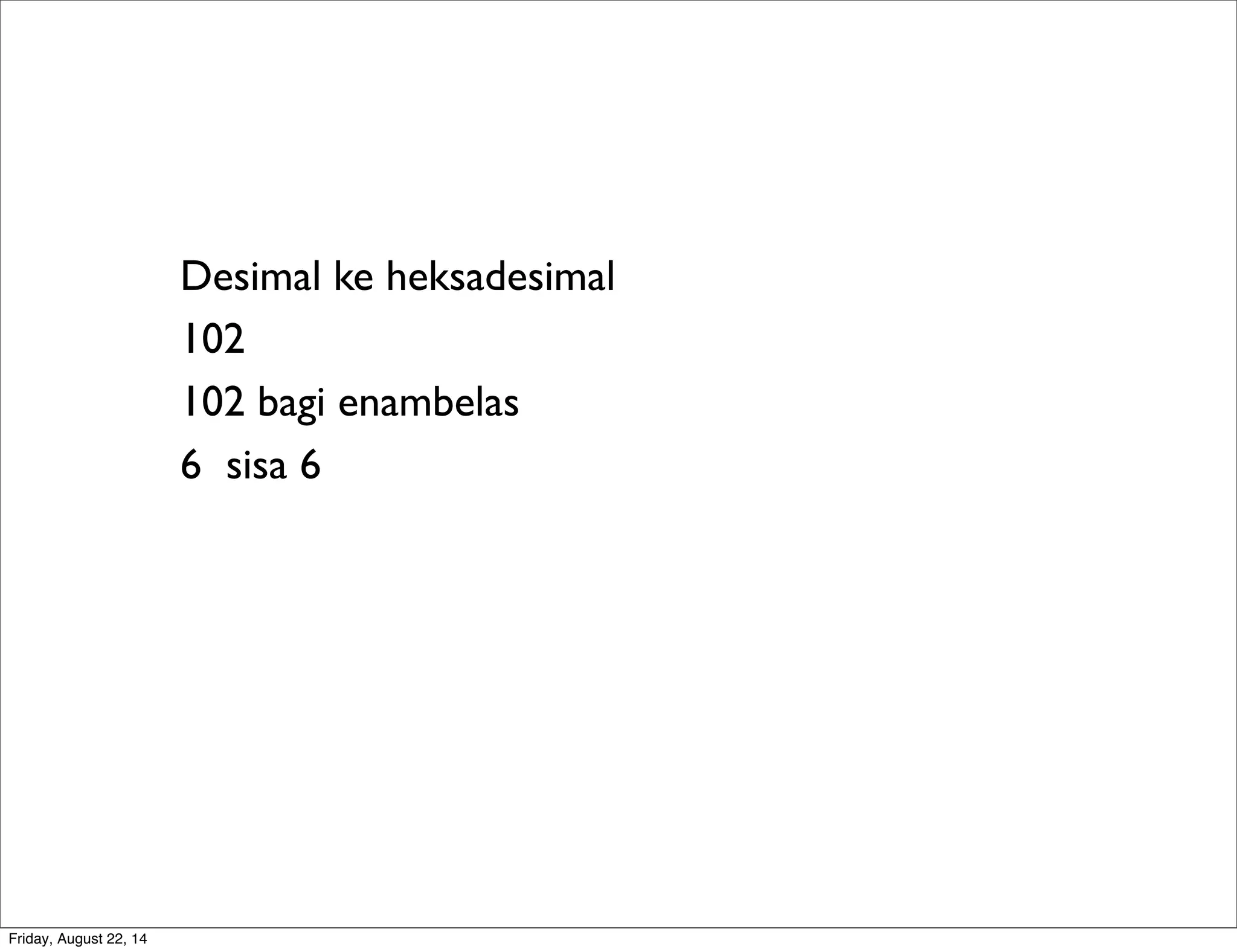

102
102 bagi enambelas
6 sisa 6

102
102 bagi enambelas
6 sisa 6
0 sisa 6

102
102 bagi enambelas
6 sisa 6
0 sisa 6
jadi

102
102 bagi enambelas
6 sisa 6
0 sisa 6
jadi
(102)10 = (6)16

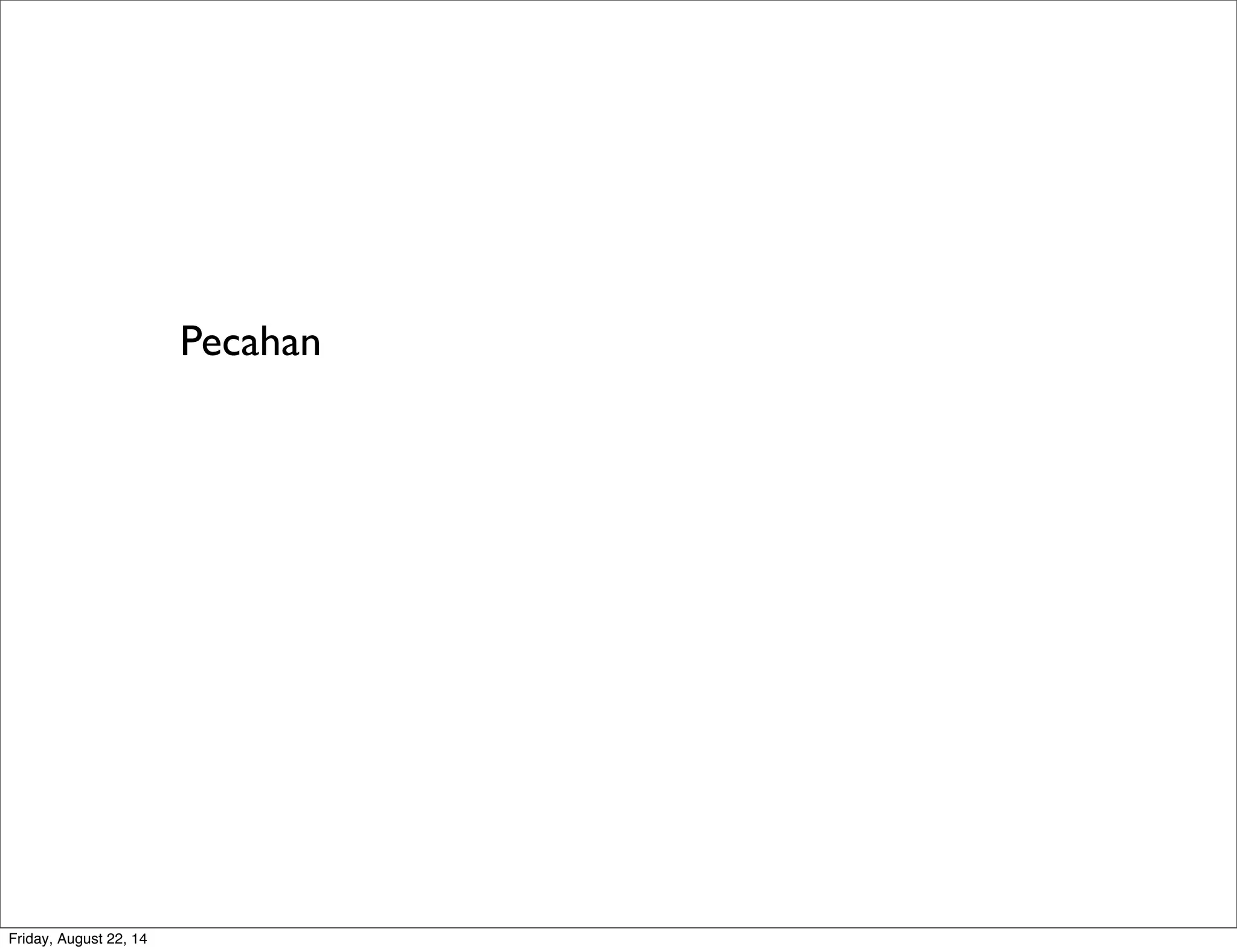

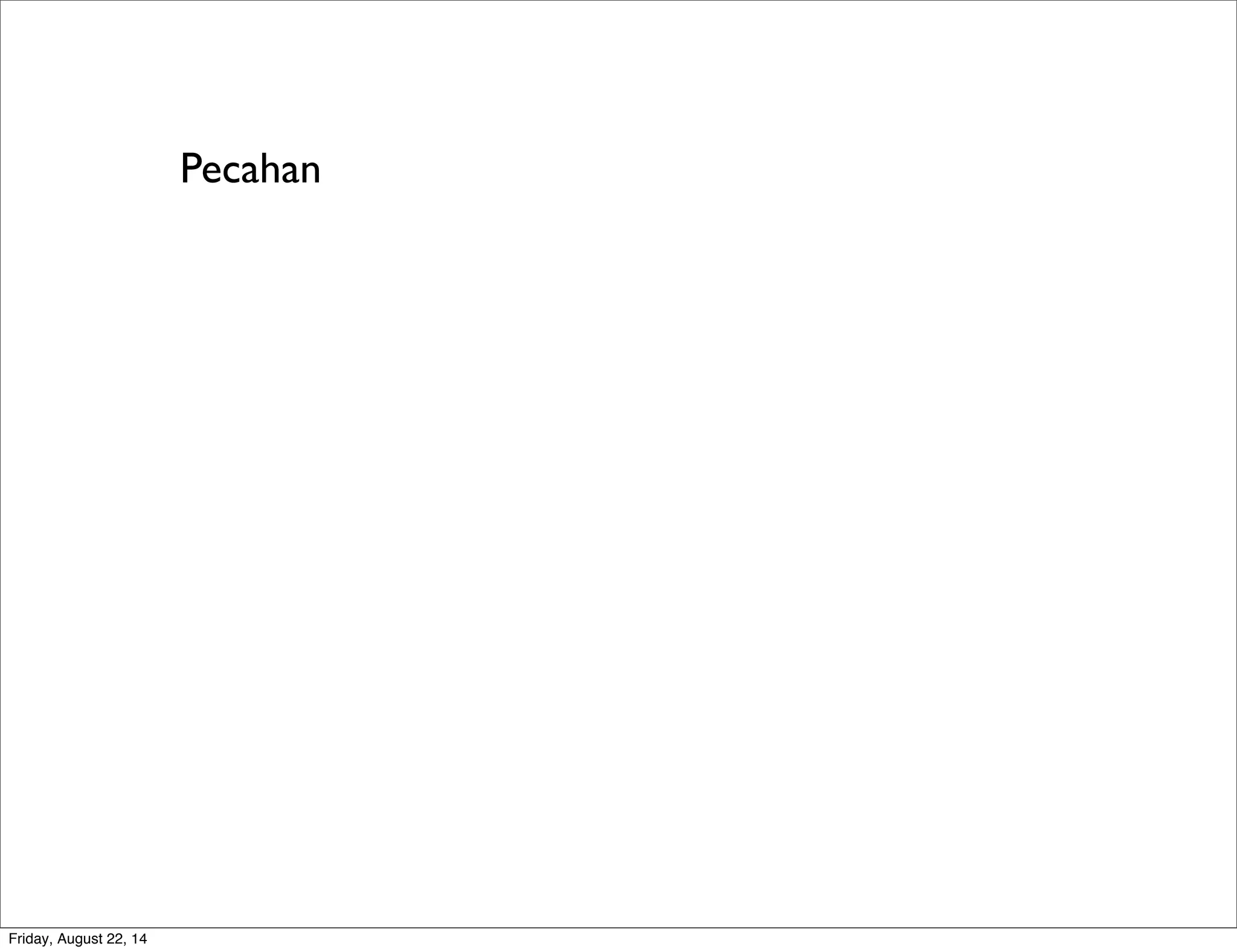

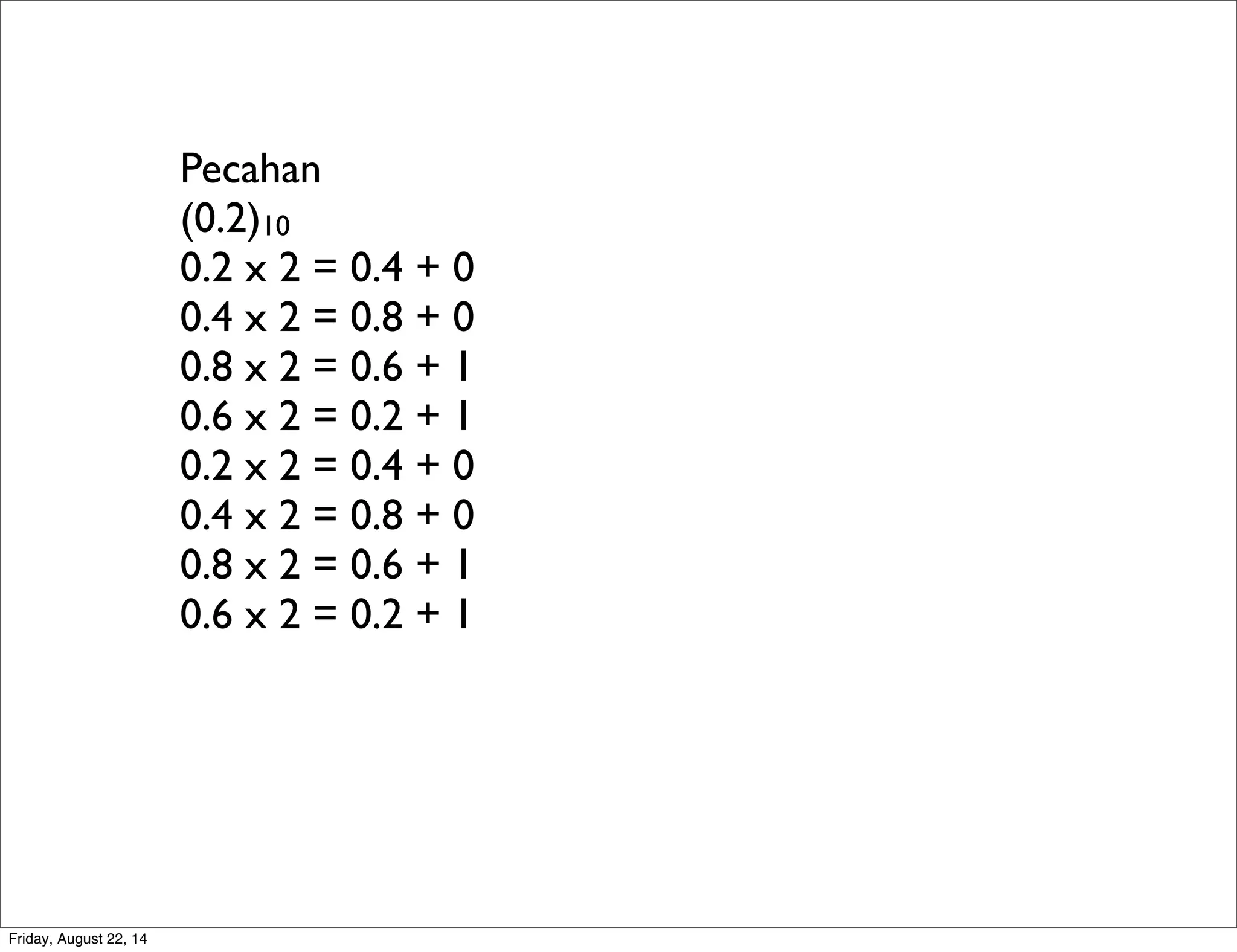

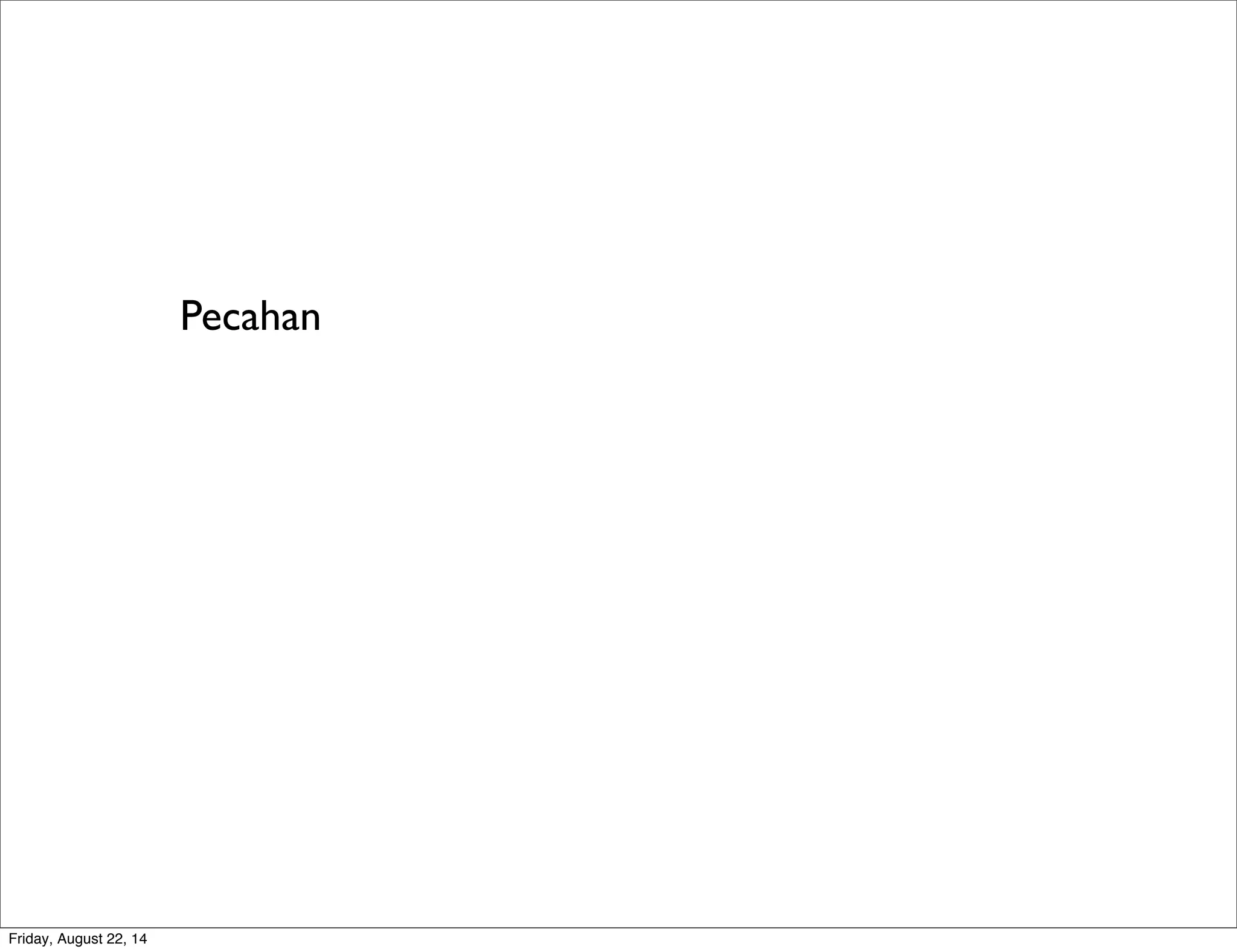

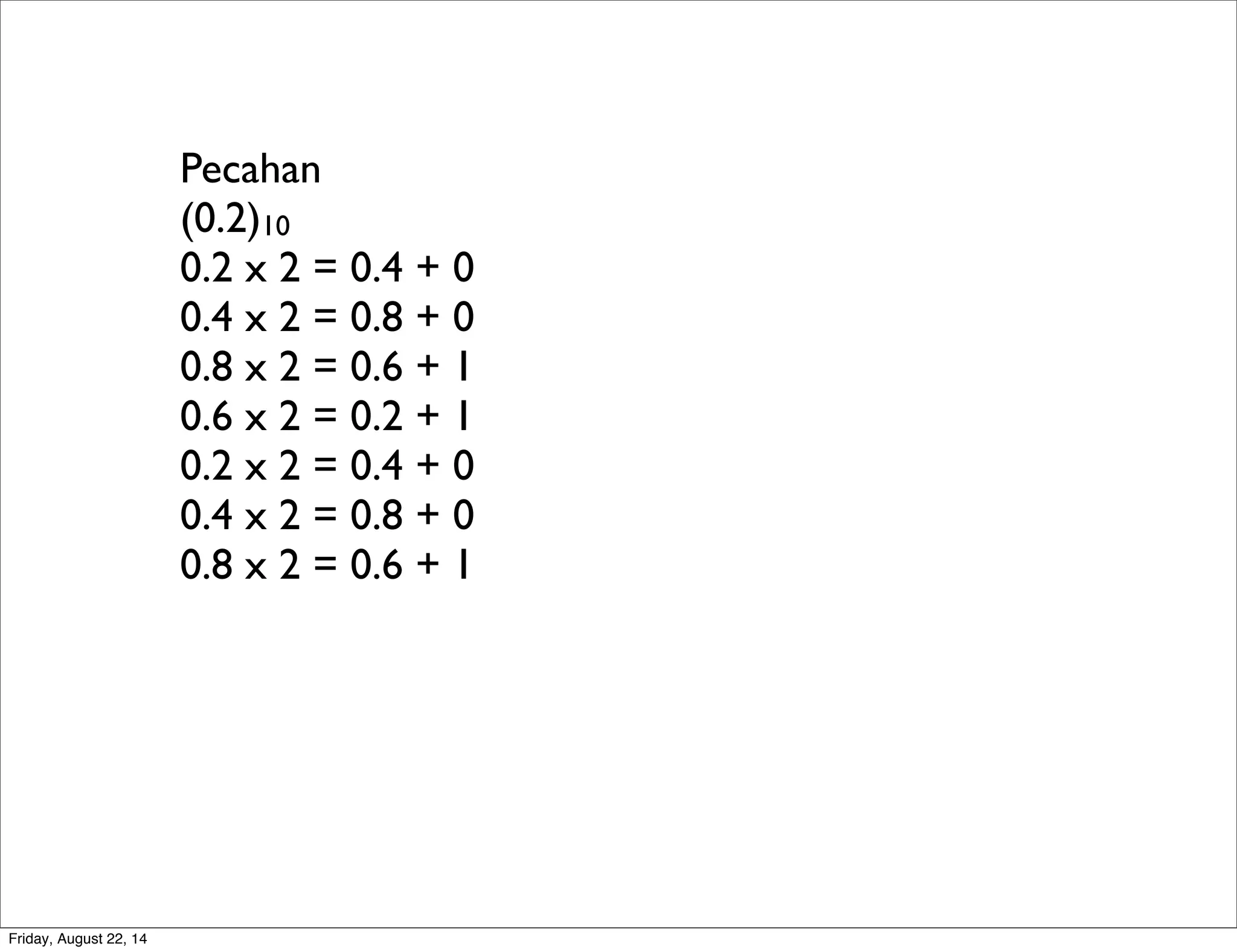

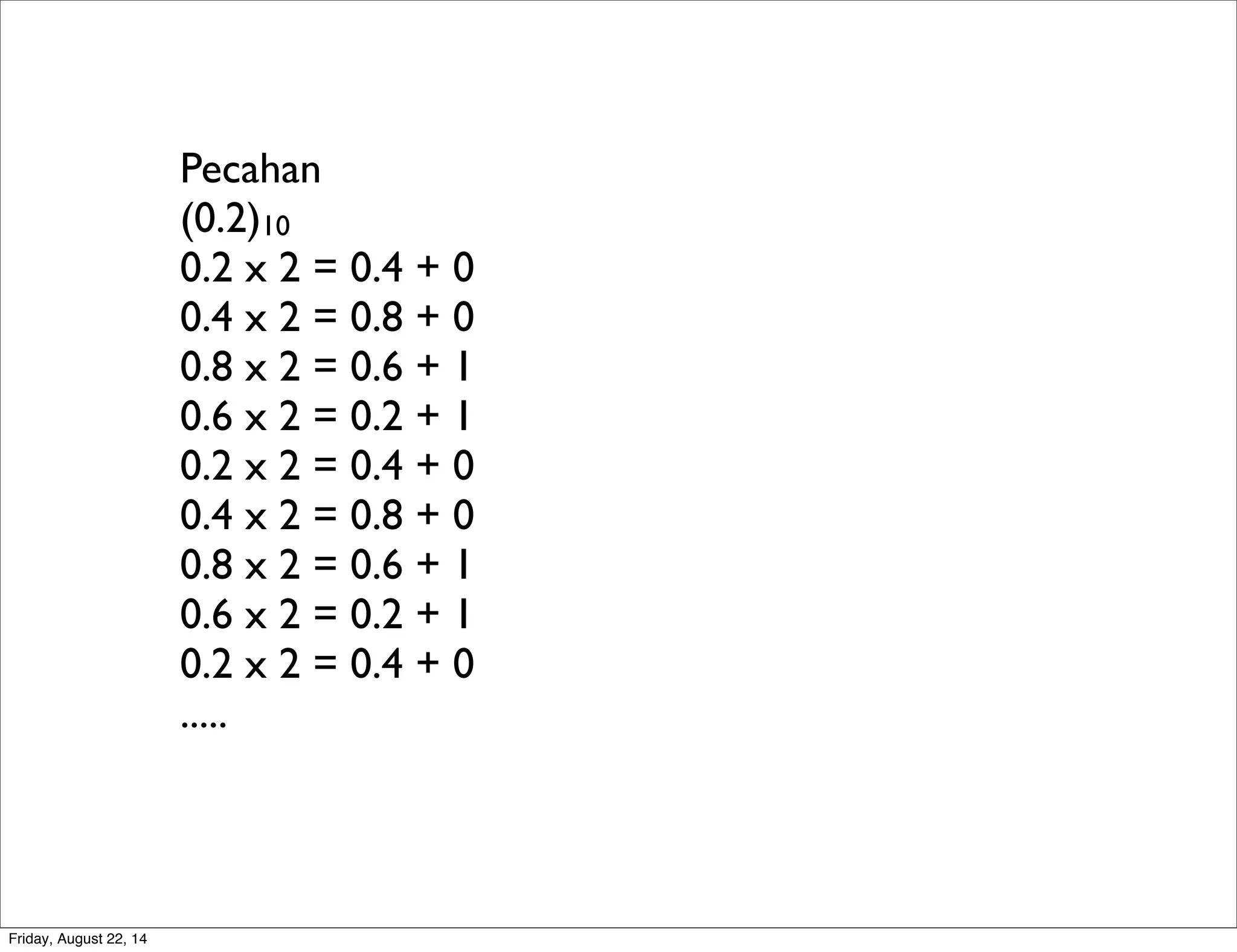

Pecahan

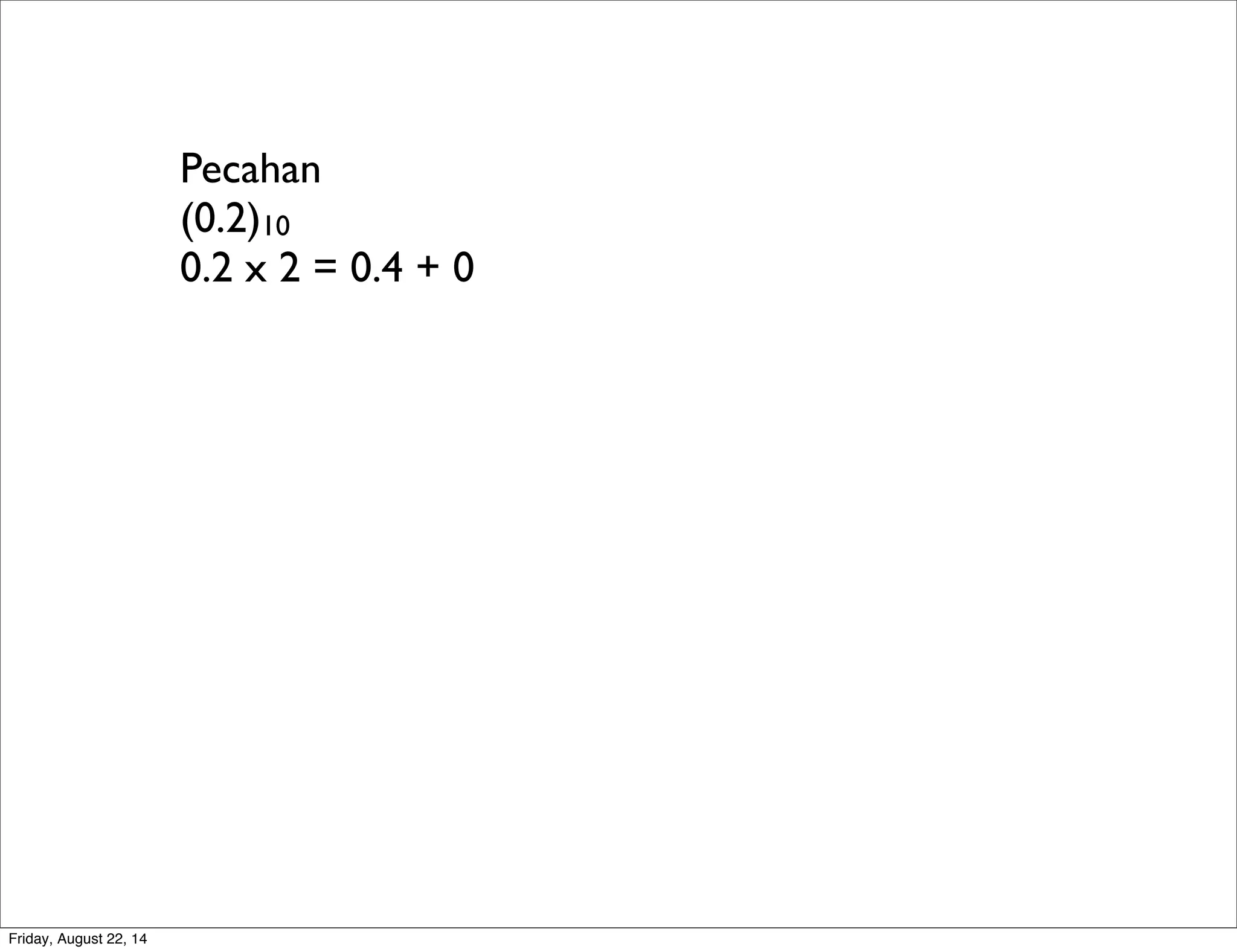

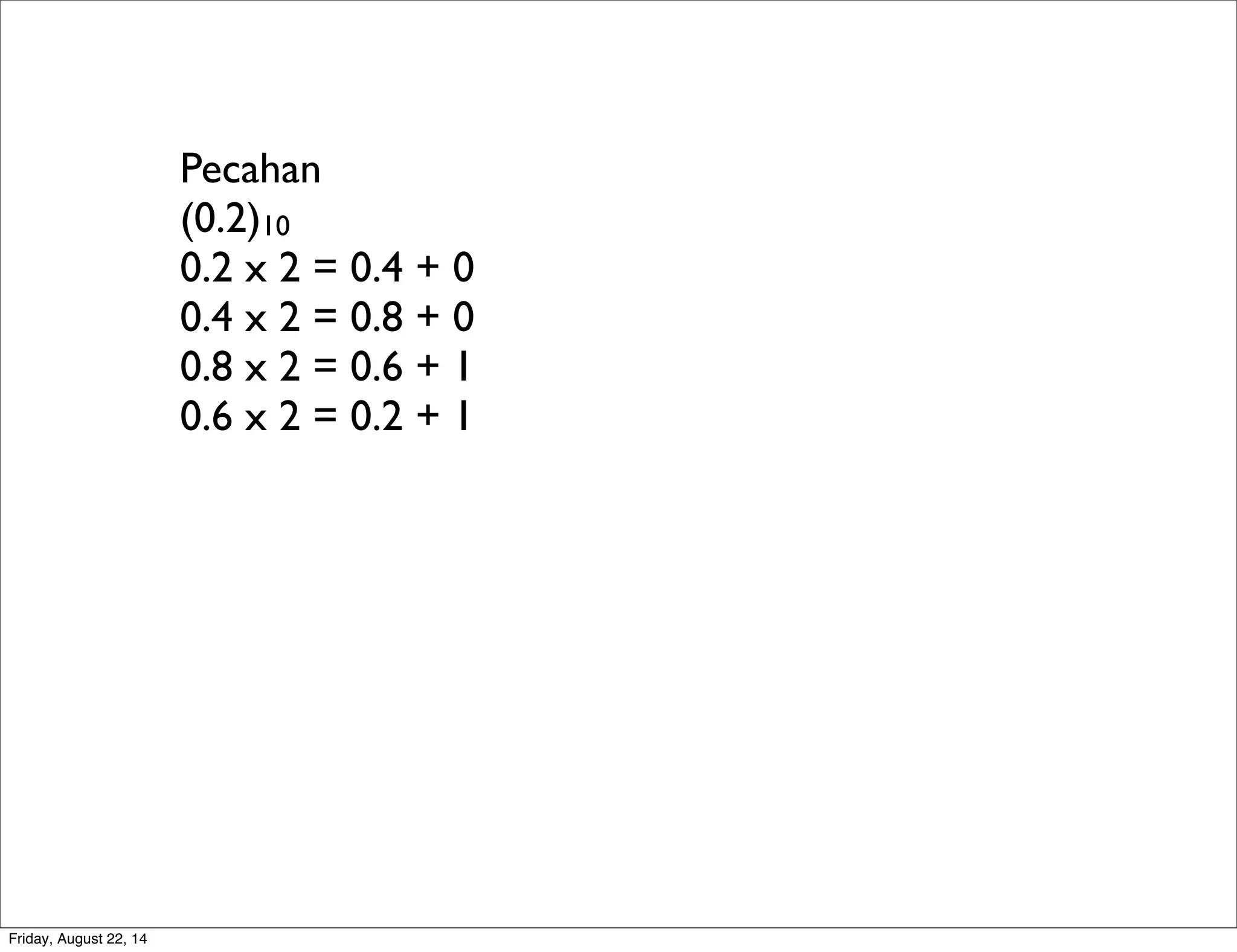

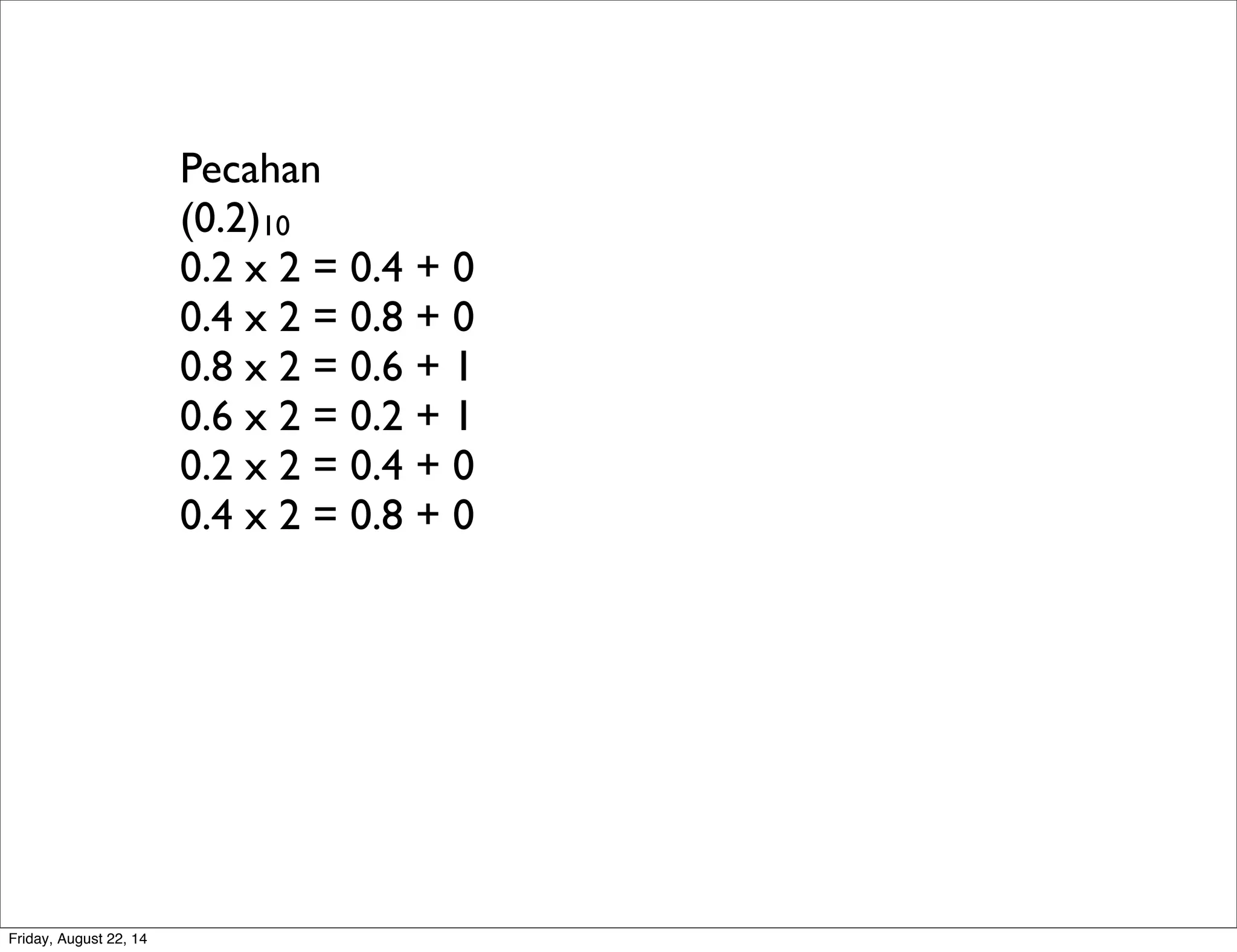

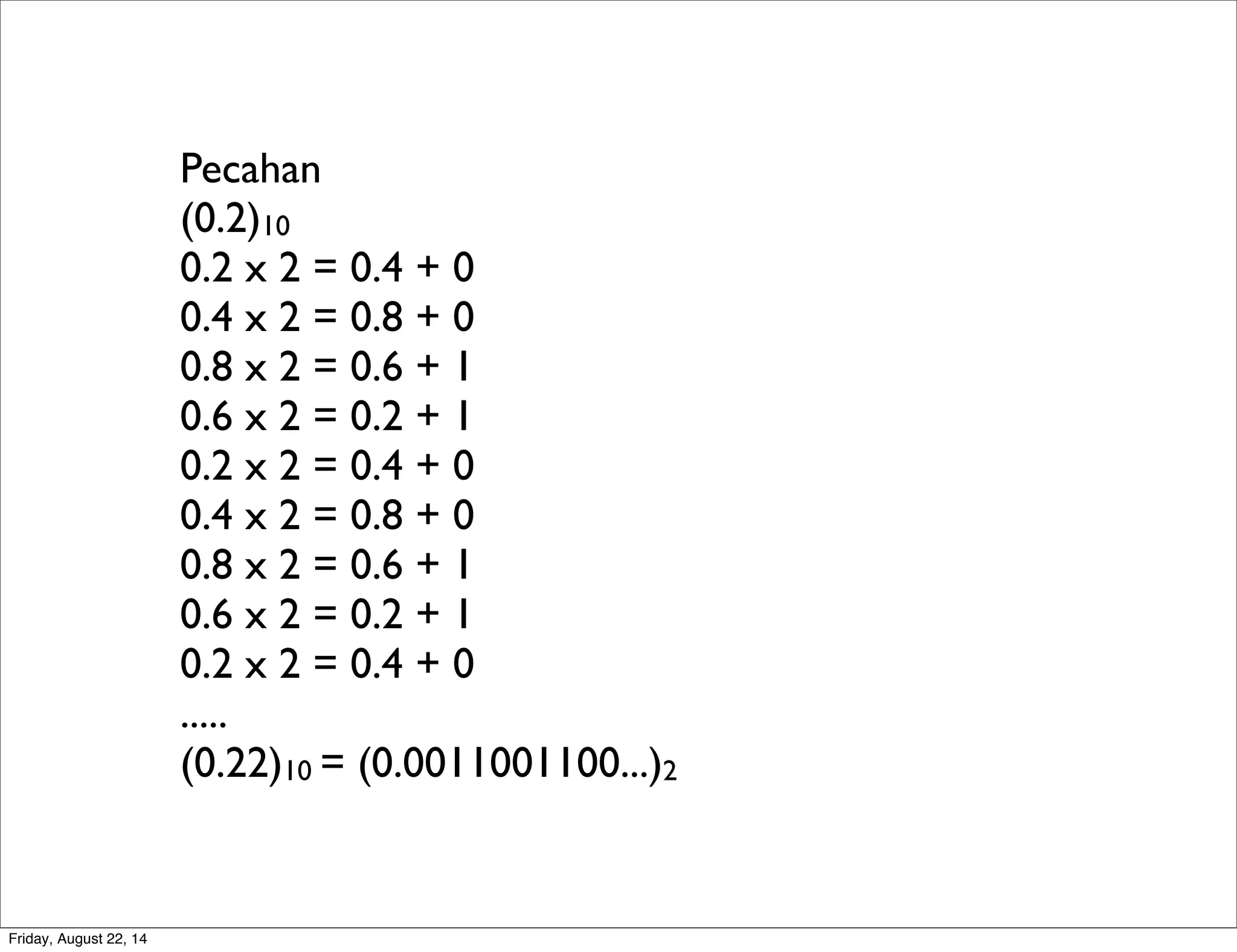

(0.2)10

Pecahan
(0.2)10
0.2 x 2 = 0.4 + 0

Pecahan
(0.2)10
0.2 x 2 = 0.4 + 0
0.4 x 2 = 0.8 + 0

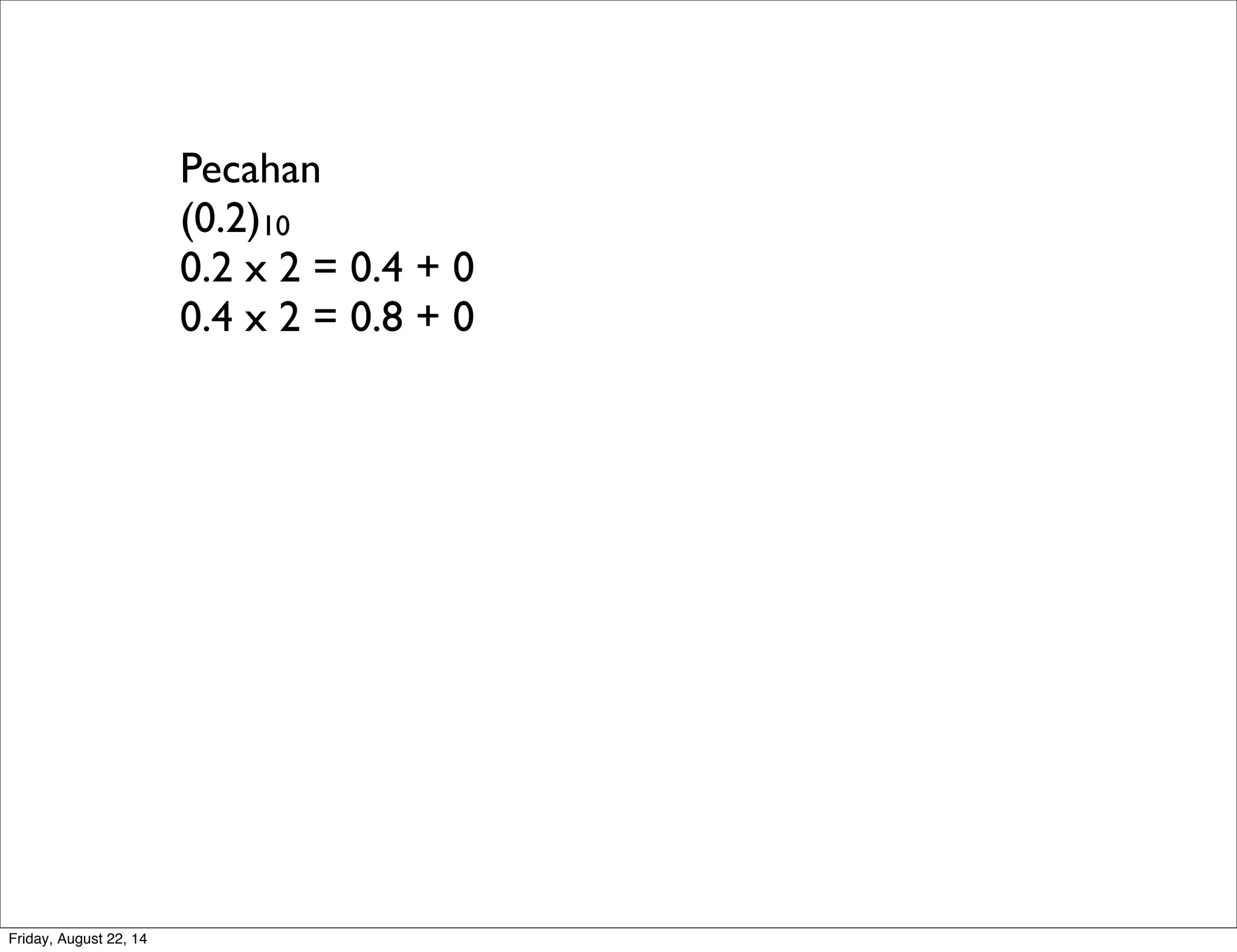

Pecahan
(0.2)10
0.2 x 2 = 0.4 + 0
0.4 x 2 = 0.8 + 0
0.8 x 2 = 0.6 + 1

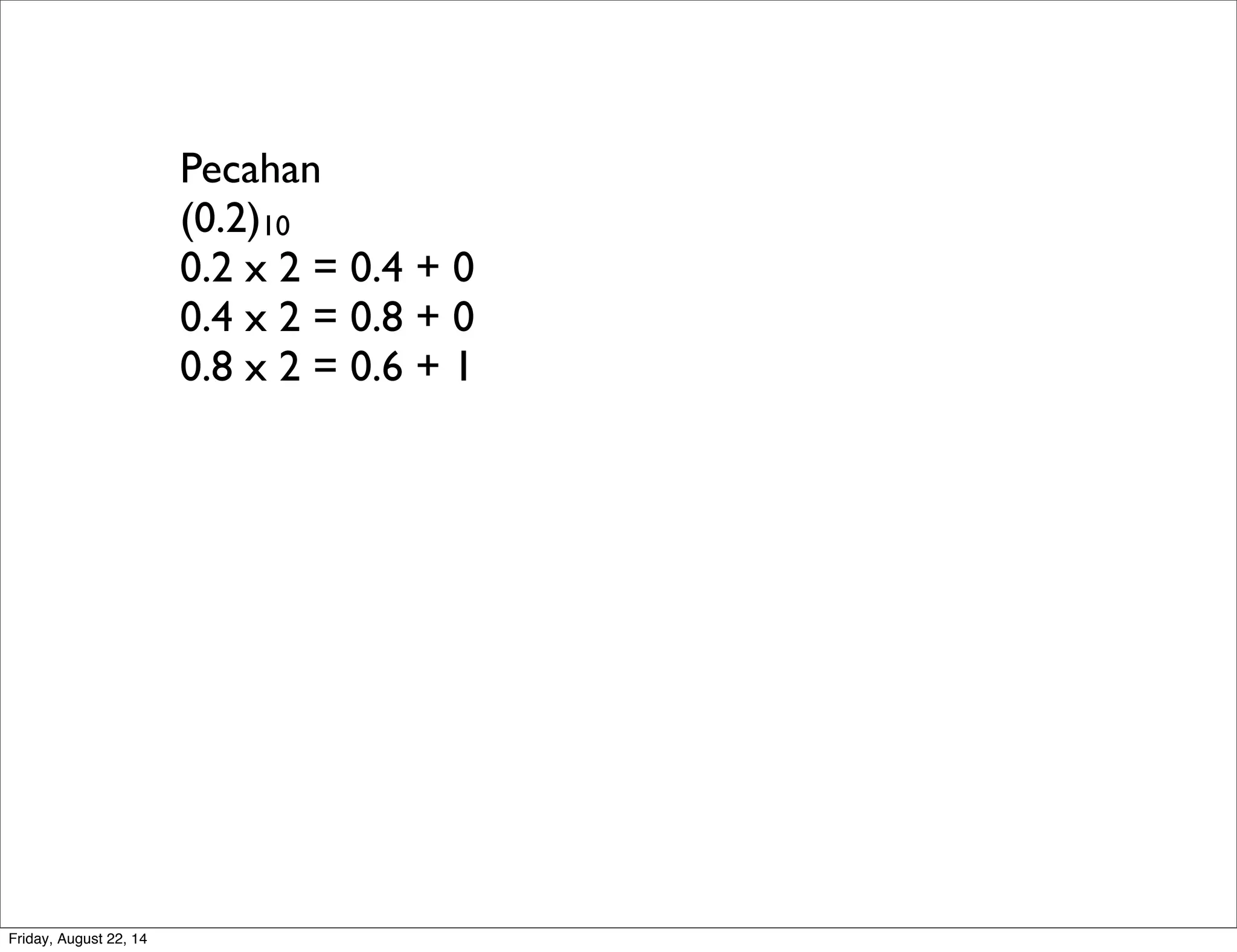

Pecahan
(0.2)10
0.2 x 2 = 0.4 + 0
0.4 x 2 = 0.8 + 0
0.8 x 2 = 0.6 + 1
0.6 x 2 = 0.2 + 1

Pecahan

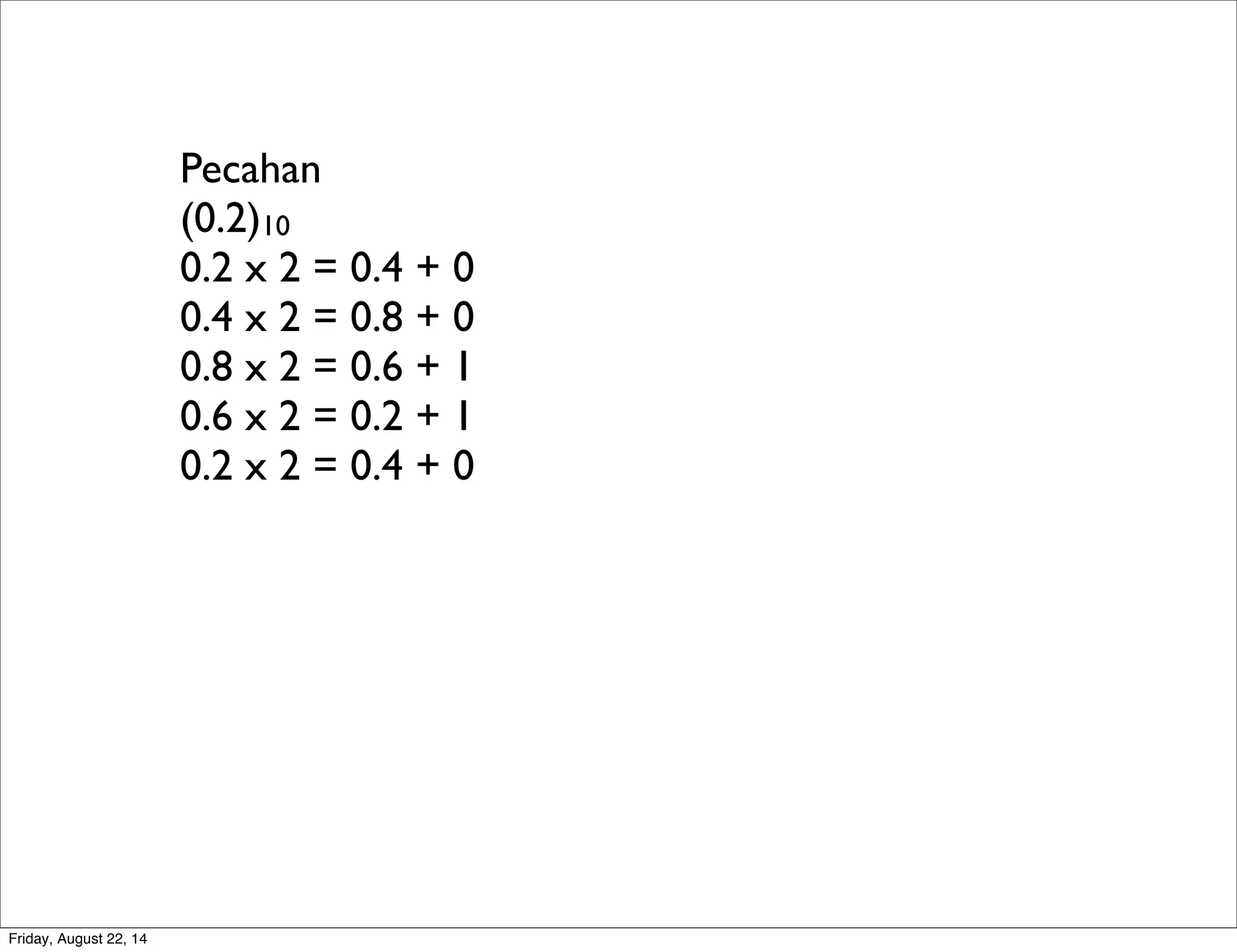

(0.2)10
0.2 x 2 = 0.4 + 0
0.4 x 2 = 0.8 + 0
0.8 x 2 = 0.6 + 1
0.6 x 2 = 0.2 + 1
0.2 x 2 = 0.4 + 0

Pecahan
(0.2)10
0.2 x 2 = 0.4 + 0
0.4 x 2 = 0.8 + 0
0.8 x 2 = 0.6 + 1
0.6 x 2 = 0.2 + 1
0.2 x 2 = 0.4 + 0
0.4 x 2 = 0.8 + 0

Pecahan
(0.2)10
0.2 x 2 = 0.4 + 0
0.4 x 2 = 0.8 + 0
0.8 x 2 = 0.6 + 1
0.6 x 2 = 0.2 + 1
0.2 x 2 = 0.4 + 0
0.4 x 2 = 0.8 + 0
0.8 x 2 = 0.6 + 1

Pecahan
(0.2)10
0.2 x 2 = 0.4 + 0
0.4 x 2 = 0.8 + 0
0.8 x 2 = 0.6 + 1
0.6 x 2 = 0.2 + 1
0.2 x 2 = 0.4 + 0
0.4 x 2 = 0.8 + 0
0.8 x 2 = 0.6 + 1
0.6 x 2 = 0.2 + 1

Pecahan
(0.2)10
0.2 x 2 = 0.4 + 0
0.4 x 2 = 0.8 + 0
0.8 x 2 = 0.6 + 1
0.6 x 2 = 0.2 + 1
0.2 x 2 = 0.4 + 0
0.4 x 2 = 0.8 + 0
0.8 x 2 = 0.6 + 1
0.6 x 2 = 0.2 + 1
0.2 x 2 = 0.4 + 0

Pecahan
(0.2)10
0.2 x 2 = 0.4 + 0
0.4 x 2 = 0.8 + 0
0.8 x 2 = 0.6 + 1
0.6 x 2 = 0.2 + 1
0.2 x 2 = 0.4 + 0
0.4 x 2 = 0.8 + 0
0.8 x 2 = 0.6 + 1
0.6 x 2 = 0.2 + 1
0.2 x 2 = 0.4 + 0
.....

Pecahan
(0.2)10
0.2 x 2 = 0.4 + 0
0.4 x 2 = 0.8 + 0
0.8 x 2 = 0.6 + 1
0.6 x 2 = 0.2 + 1
0.2 x 2 = 0.4 + 0
0.4 x 2 = 0.8 + 0
0.8 x 2 = 0.6 + 1
0.6 x 2 = 0.2 + 1
0.2 x 2 = 0.4 + 0
.....
(0.22)10 = (0.0011001100...)2

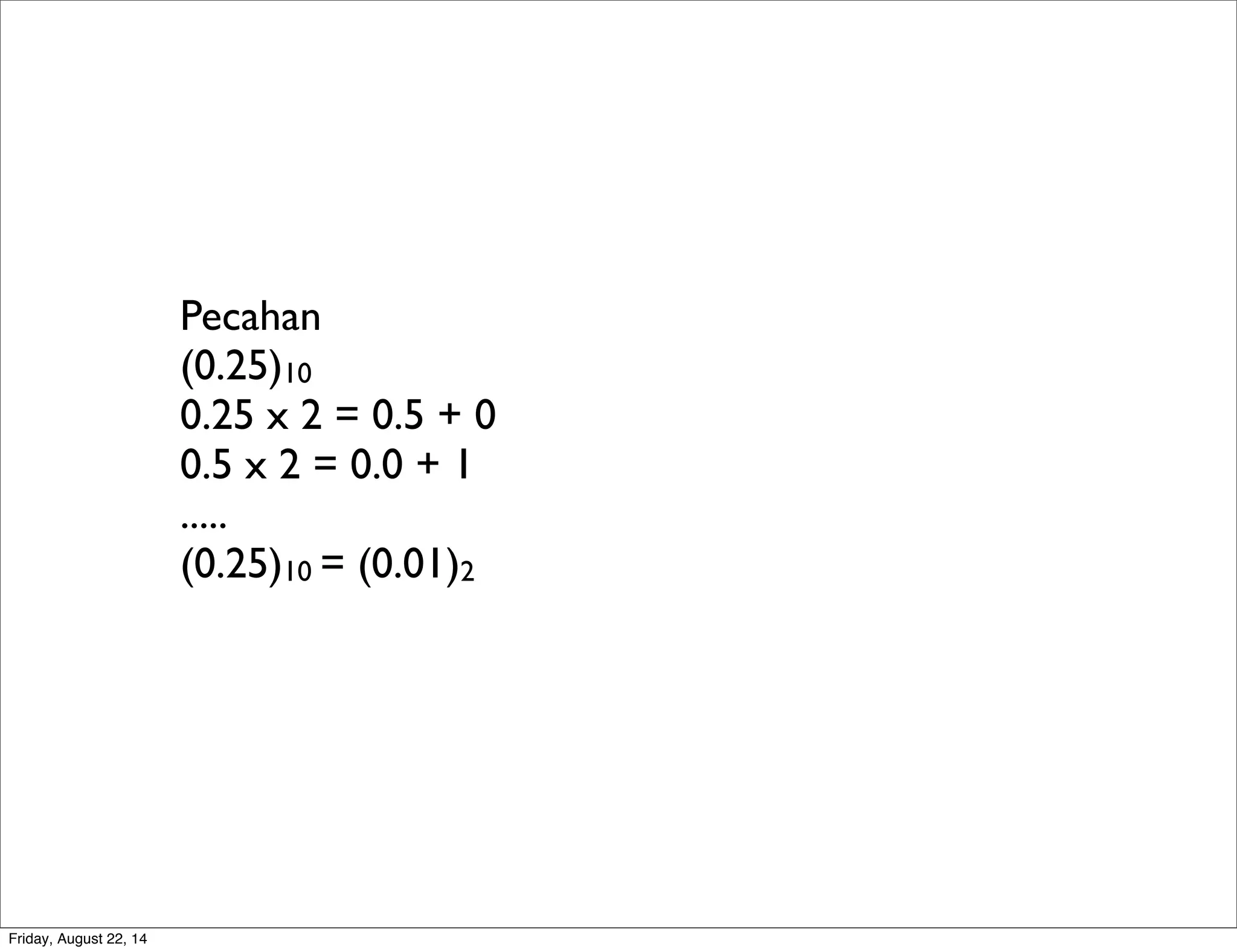

Pecahan

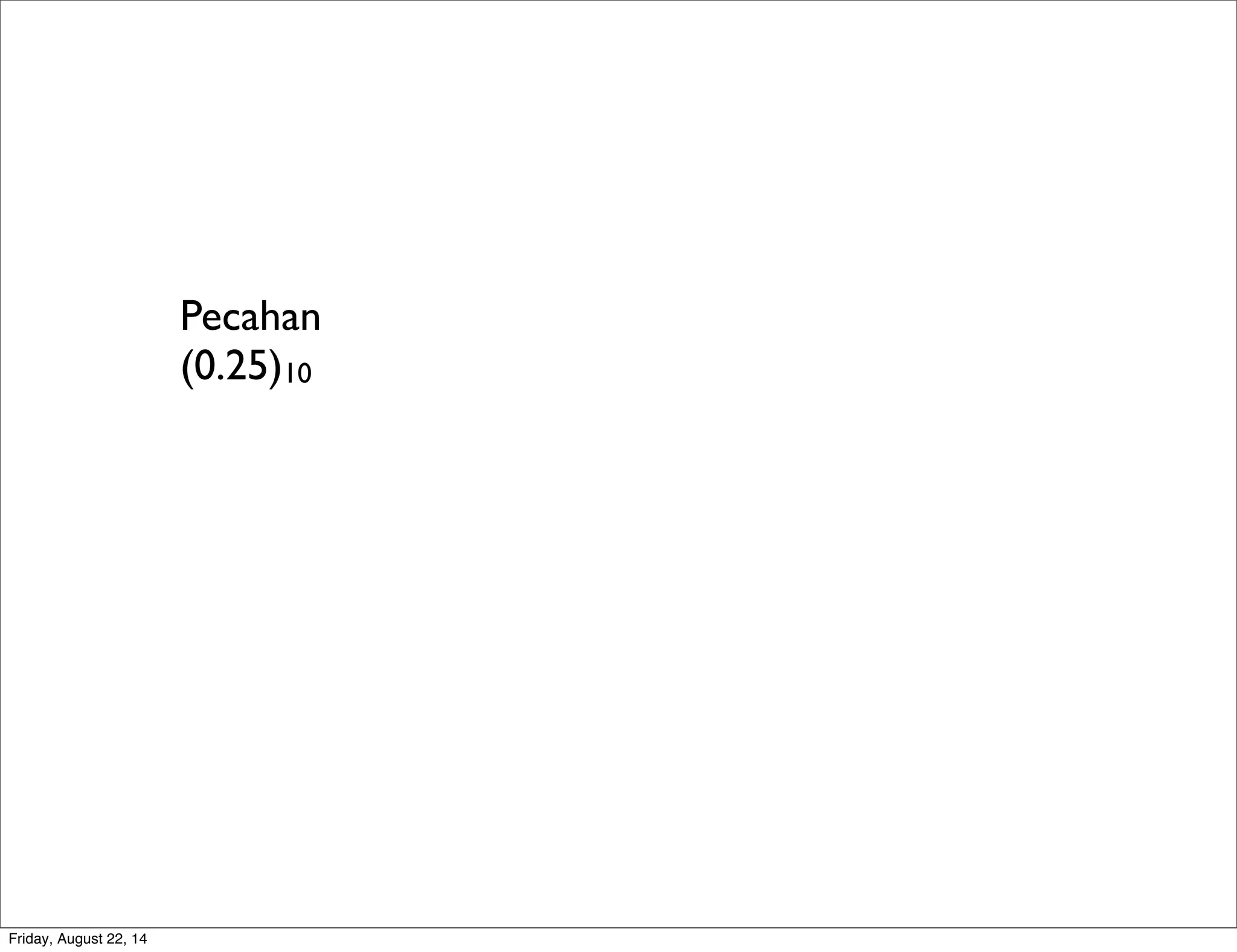

(0.25)10

Pecahan
(0.25)10
0.25 x 2 = 0.5 + 0

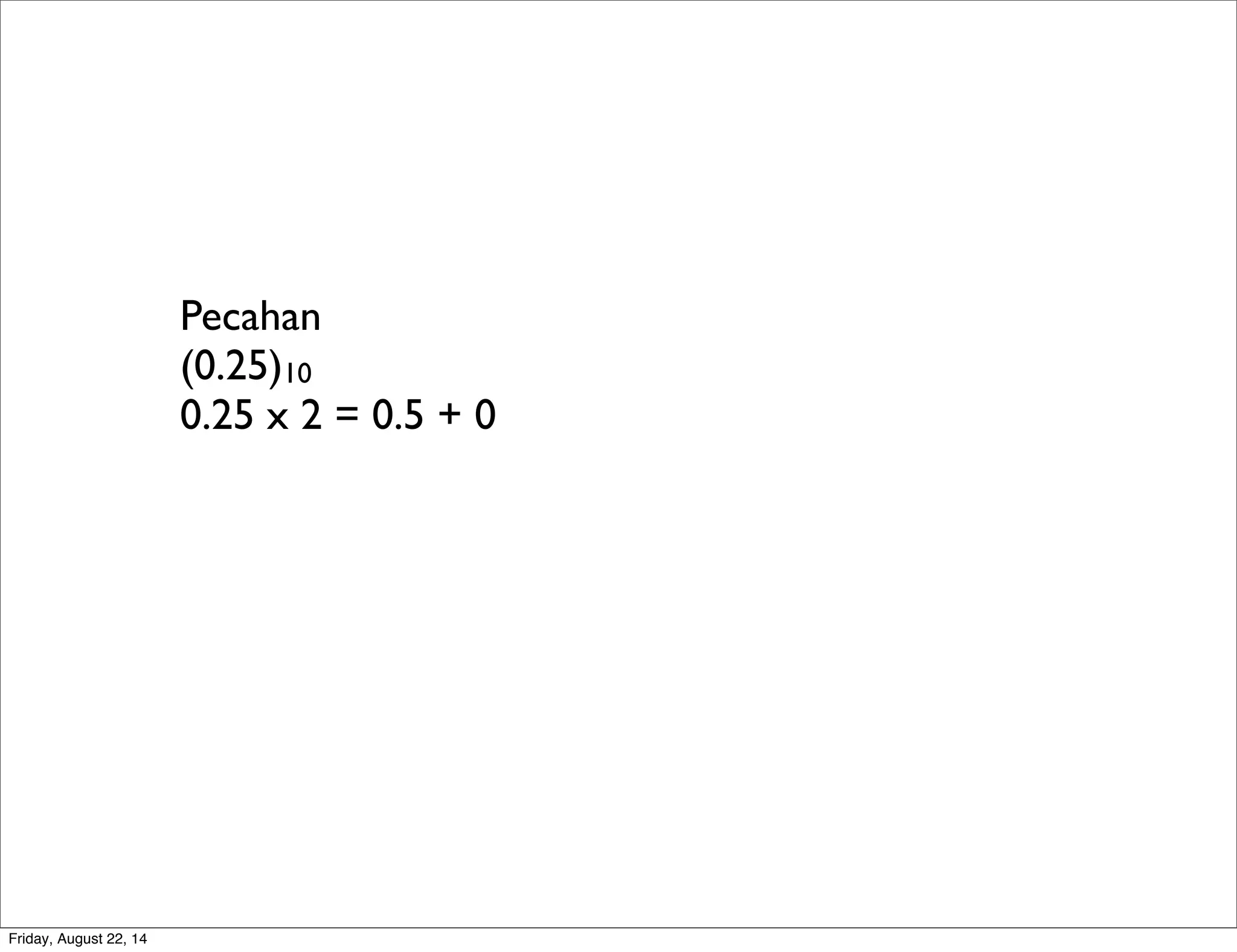

Pecahan
(0.25)10
0.25 x 2 = 0.5 + 0
0.5 x 2 = 0.0 + 1

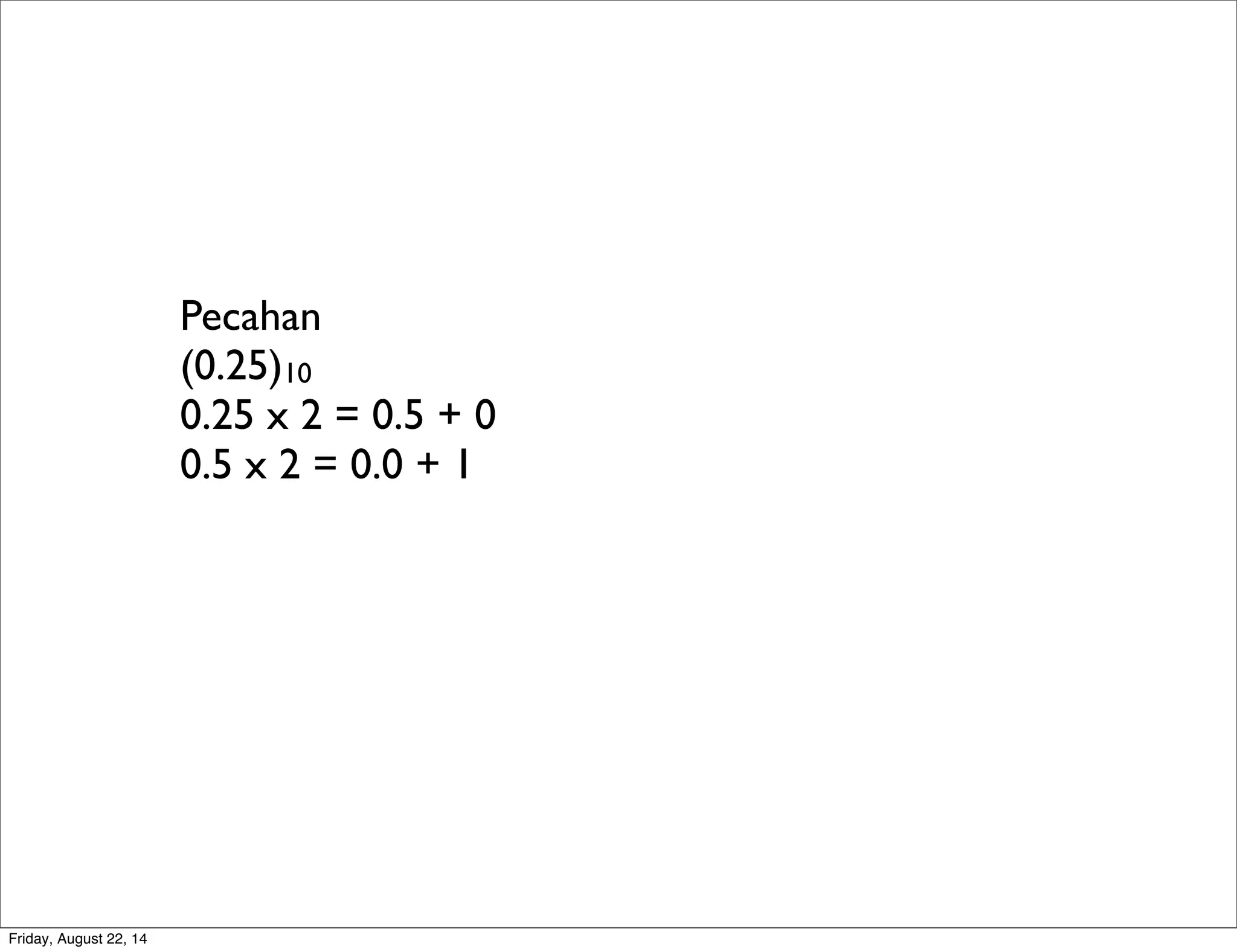

Pecahan
(0.25)10
0.25 x 2 = 0.5 + 0
0.5 x 2 = 0.0 + 1
.....

Pecahan
(0.25)10
0.25 x 2 = 0.5 + 0
0.5 x 2 = 0.0 + 1
.....
(0.25)10 = (0.01)2

Pecahan

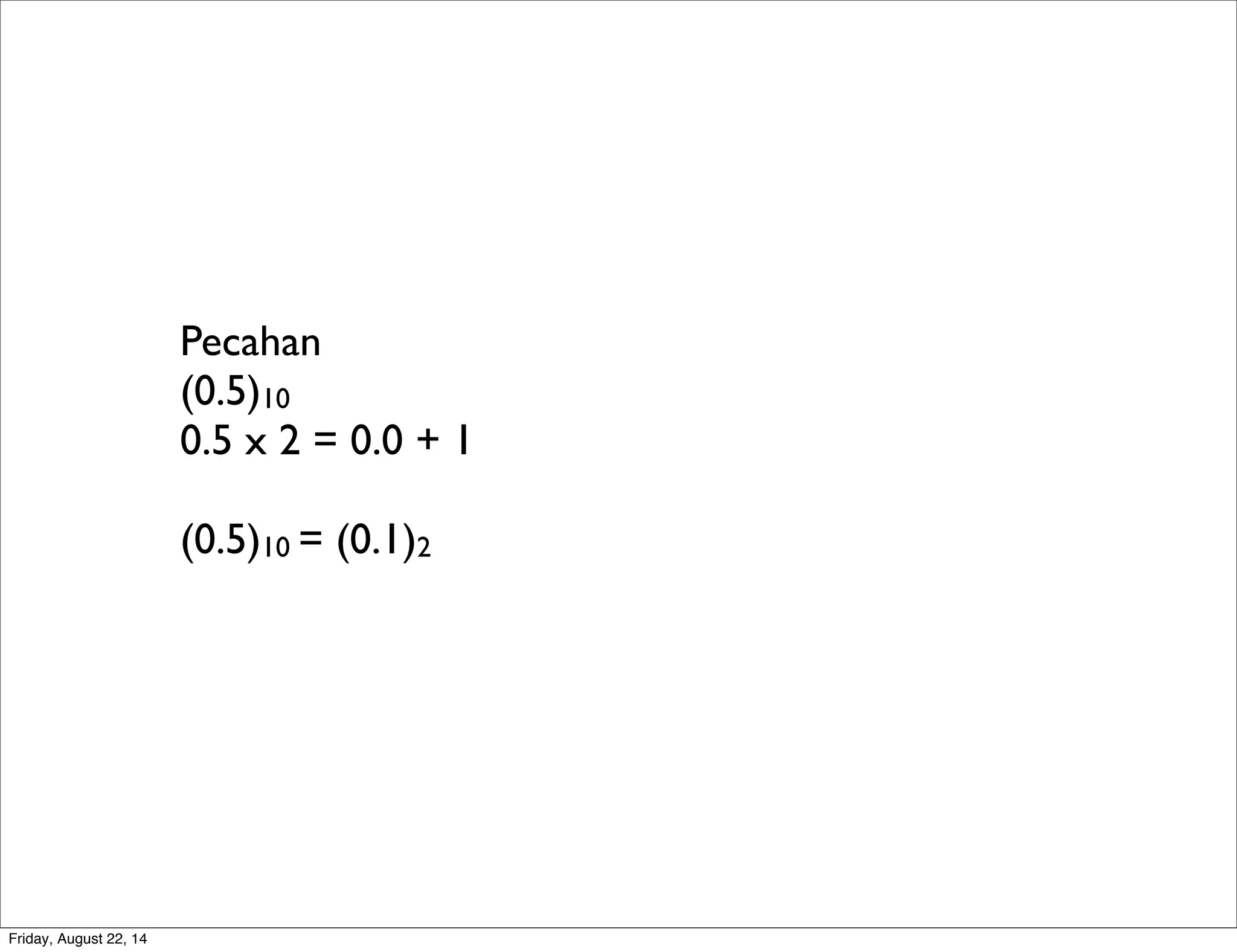

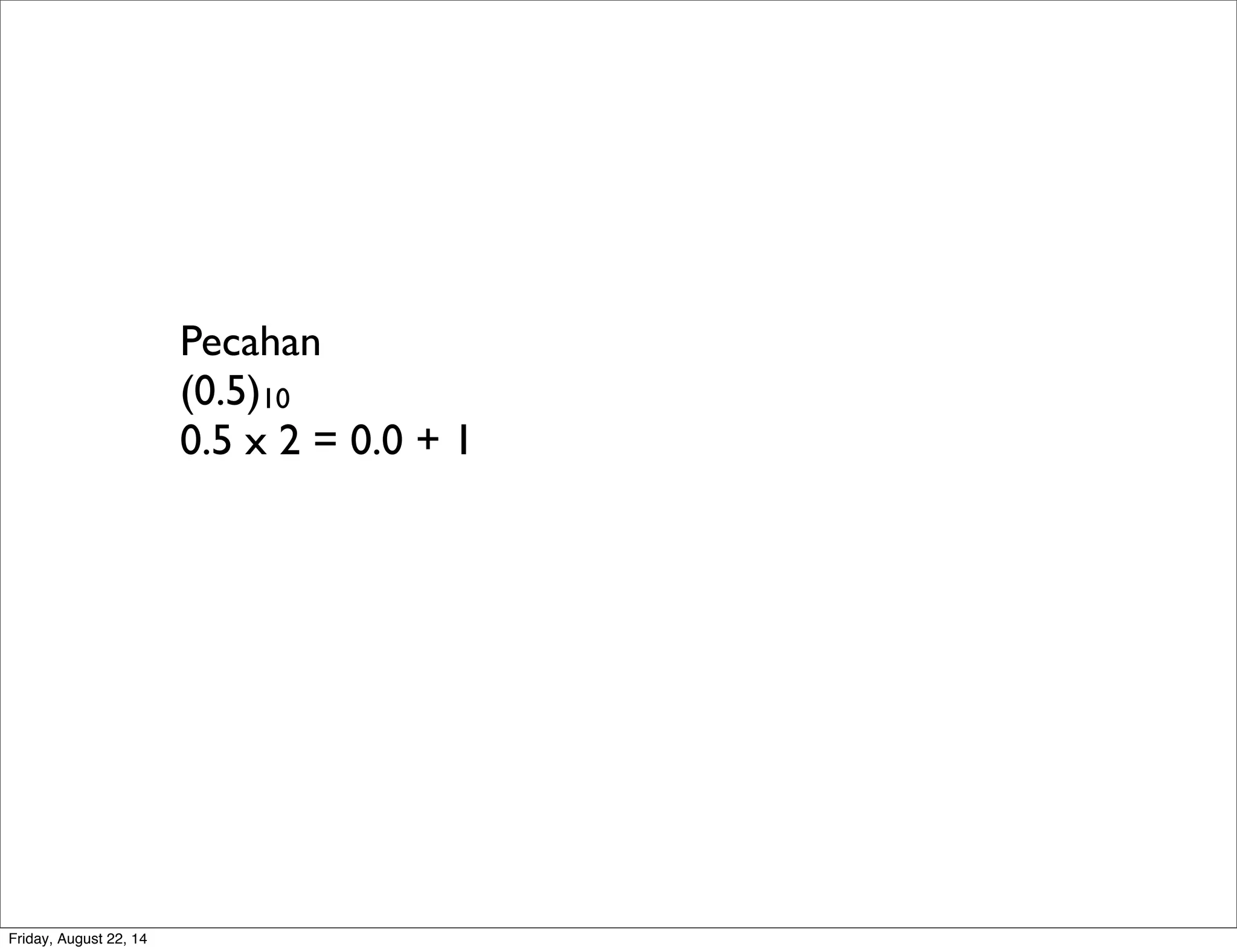

(0.5)10

Pecahan
(0.5)10
0.5 x 2 = 0.0 + 1

Pecahan
(0.5)10
0.5 x 2 = 0.0 + 1
(0.5)10 = (0.1)2

Pecahan

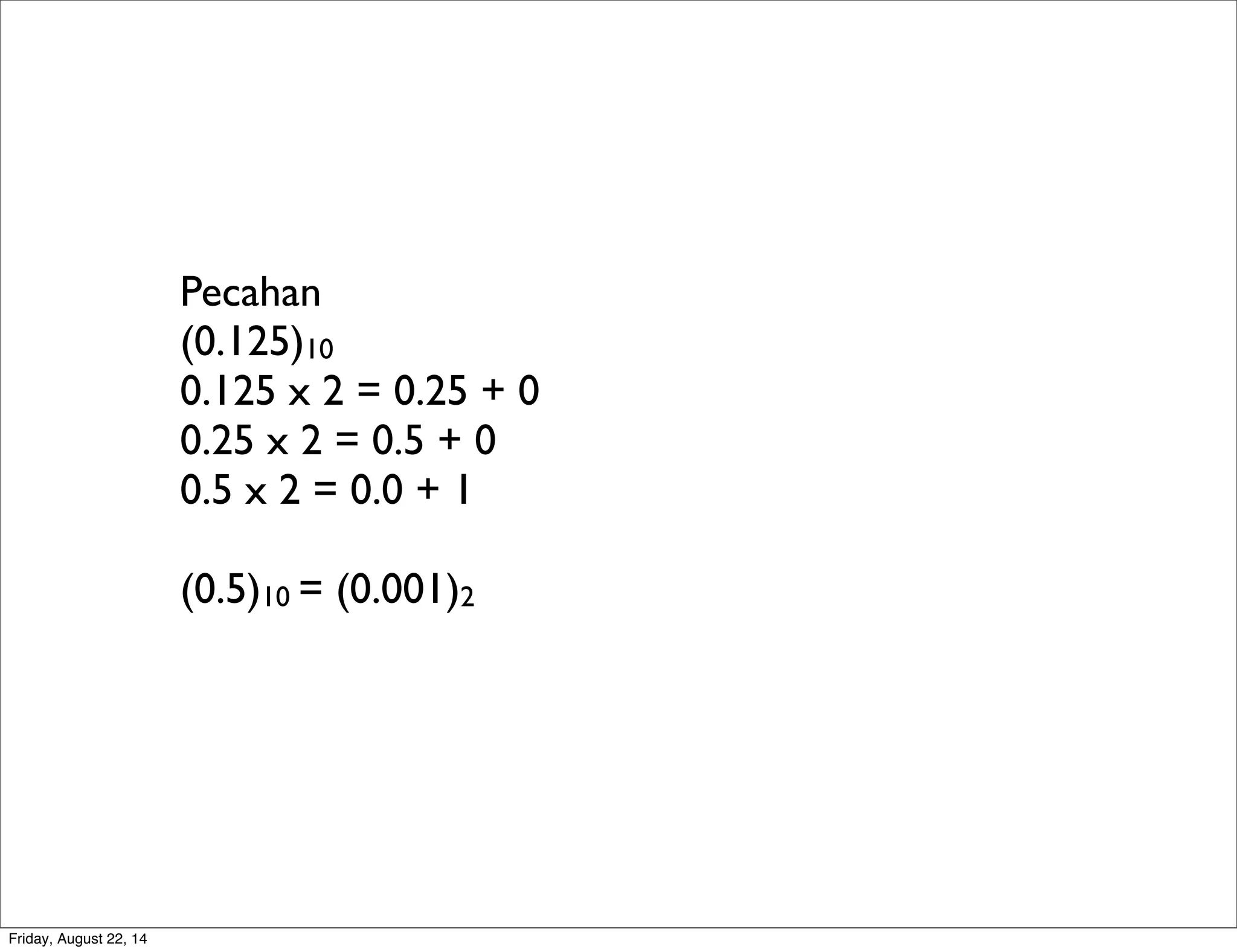

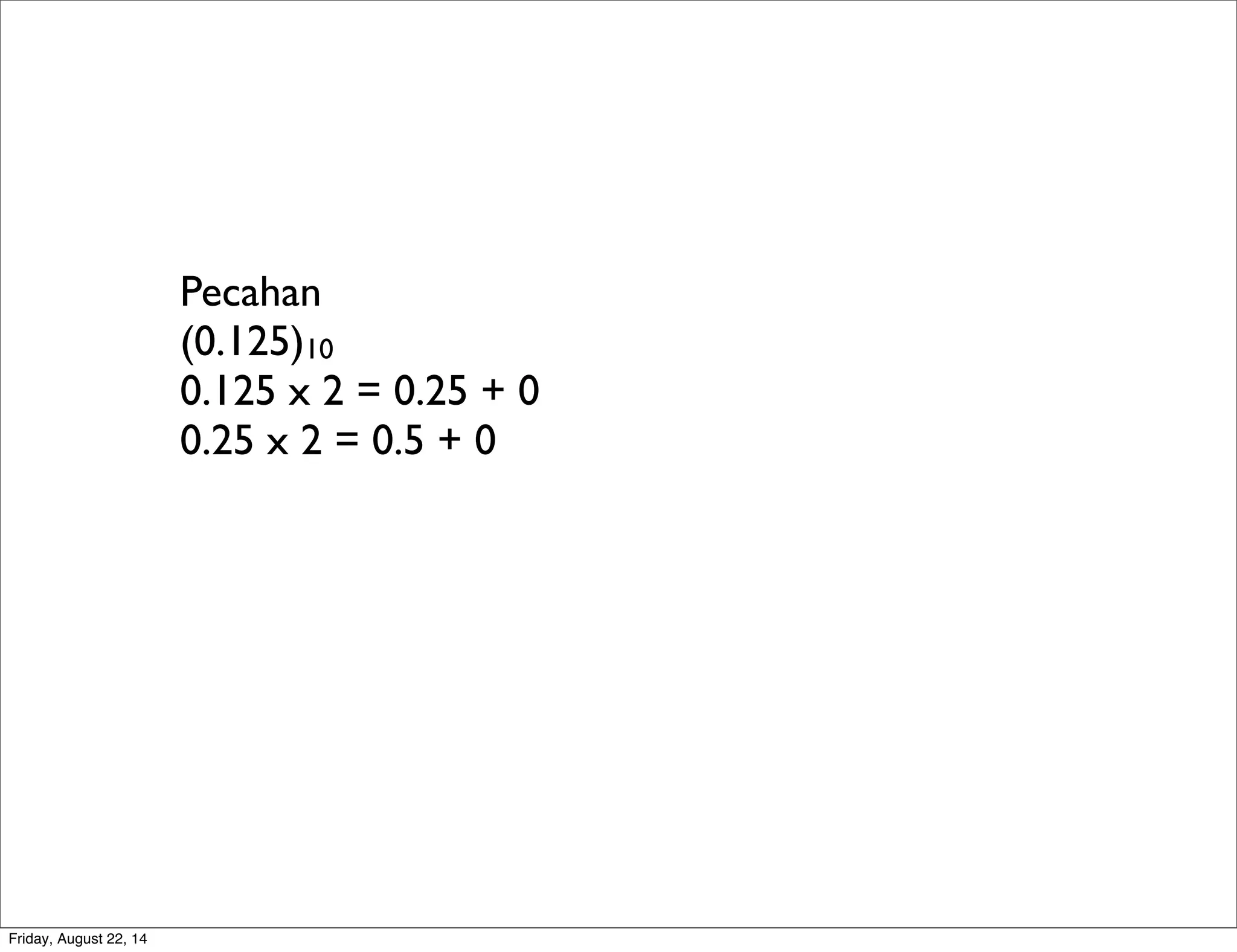

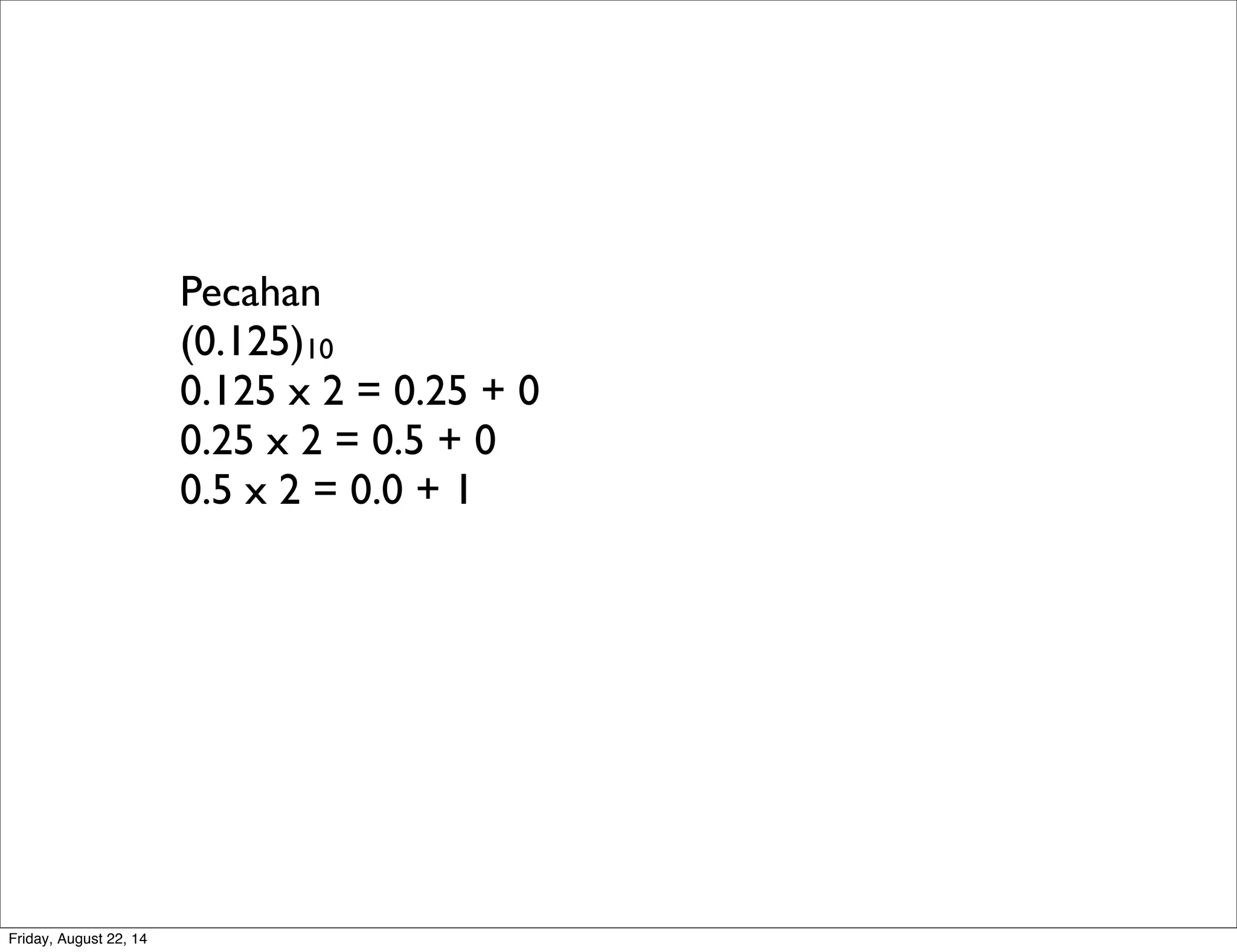

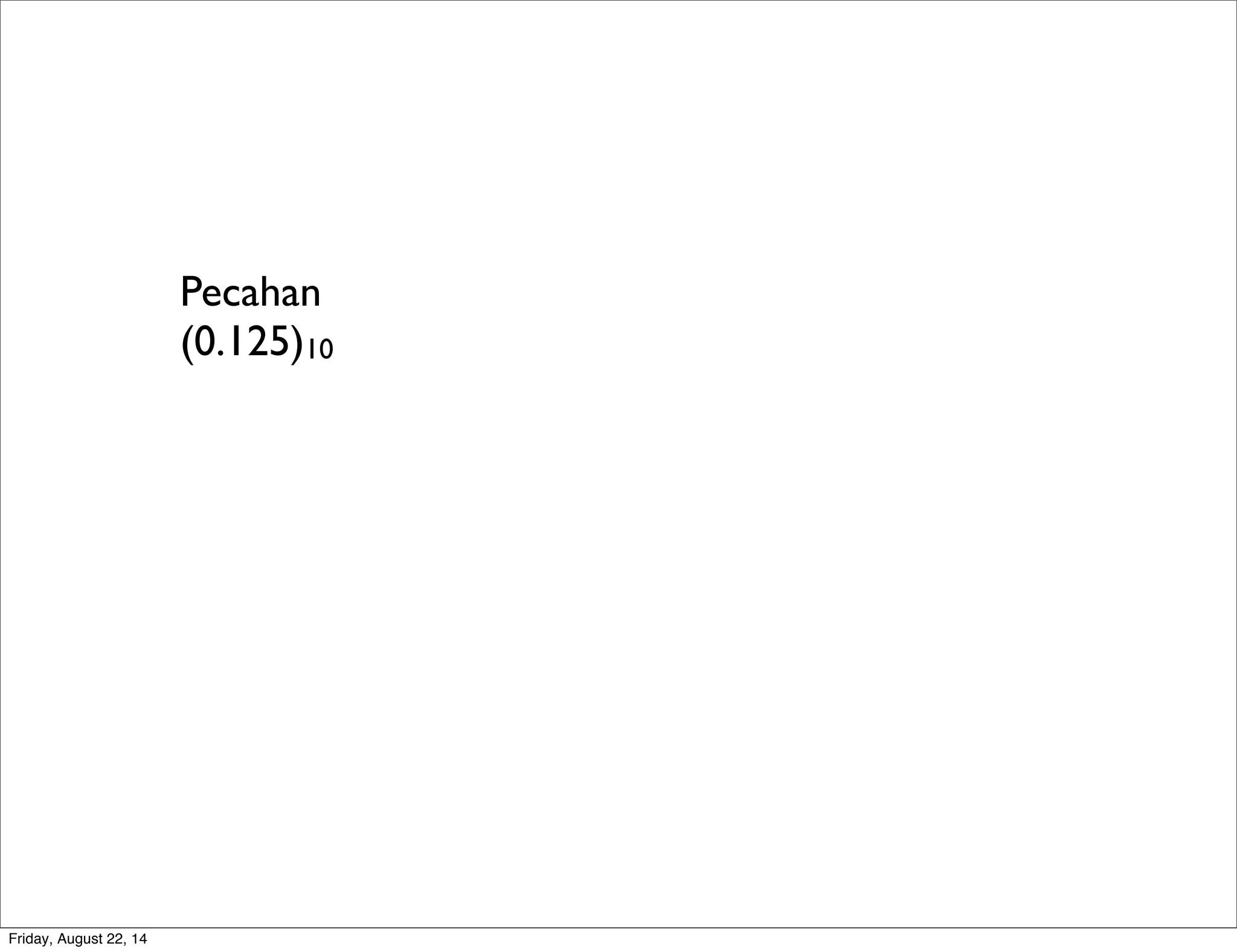

(0.125)10

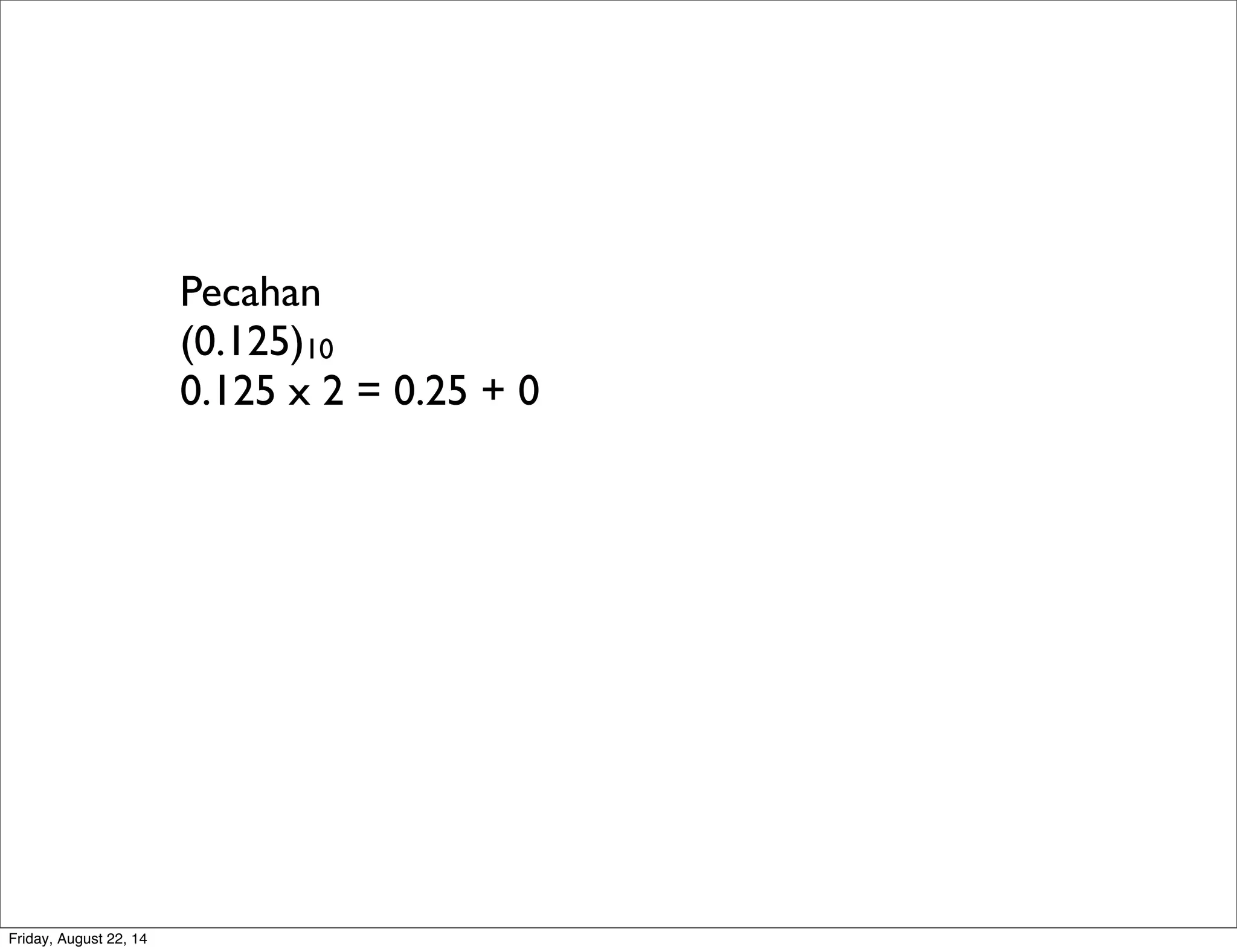

Pecahan
(0.125)10
0.125 x 2 = 0.25 + 0

Pecahan
(0.125)10
0.125 x 2 = 0.25 + 0
0.25 x 2 = 0.5 + 0

Pecahan
(0.125)10
0.125 x 2 = 0.25 + 0
0.25 x 2 = 0.5 + 0
0.5 x 2 = 0.0 + 1

Pecahan
(0.125)10
0.125 x 2 = 0.25 + 0
0.25 x 2 = 0.5 + 0
0.5 x 2 = 0.0 + 1
(0.5)10 = (0.001)2

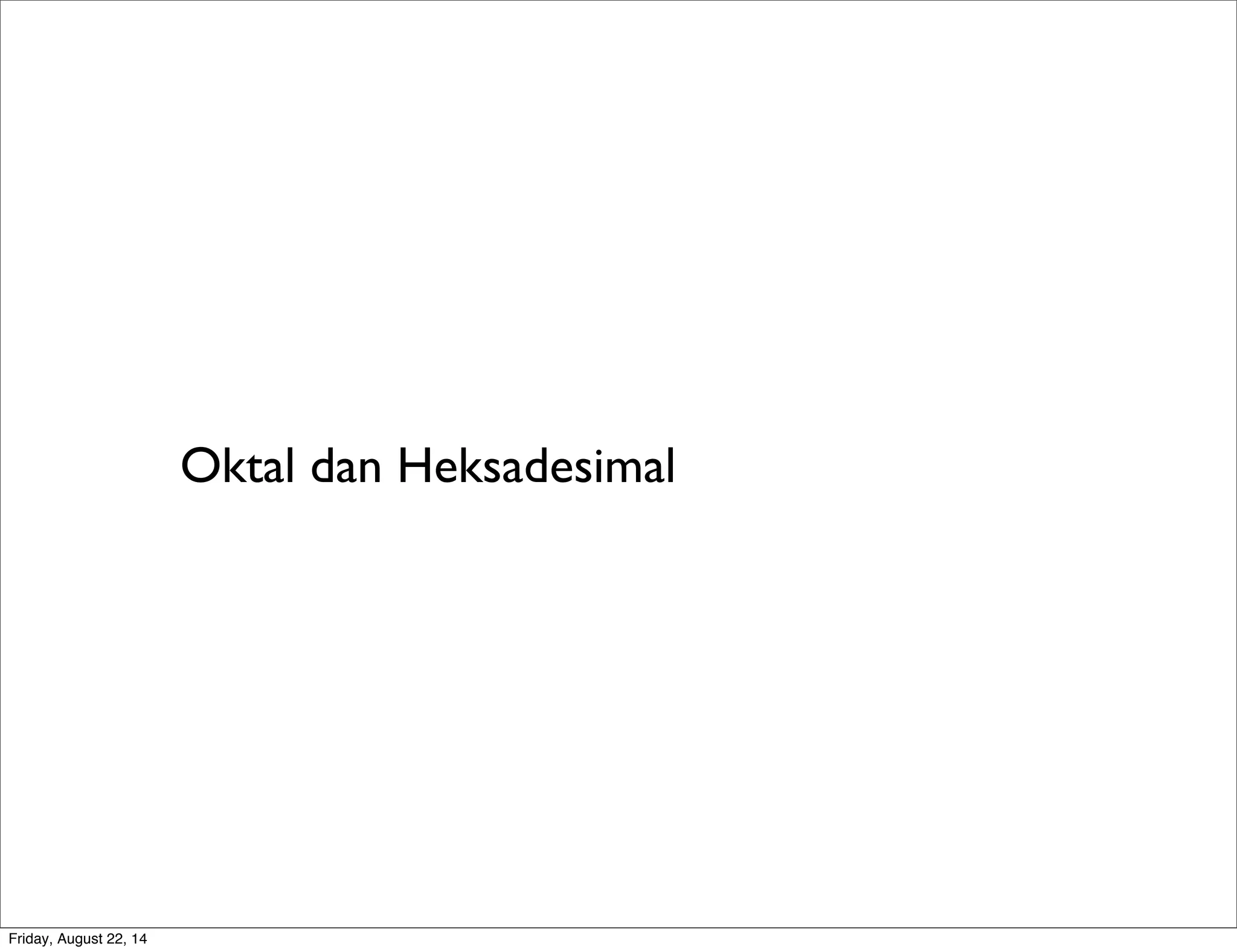

Oktal dan Heksadesimal

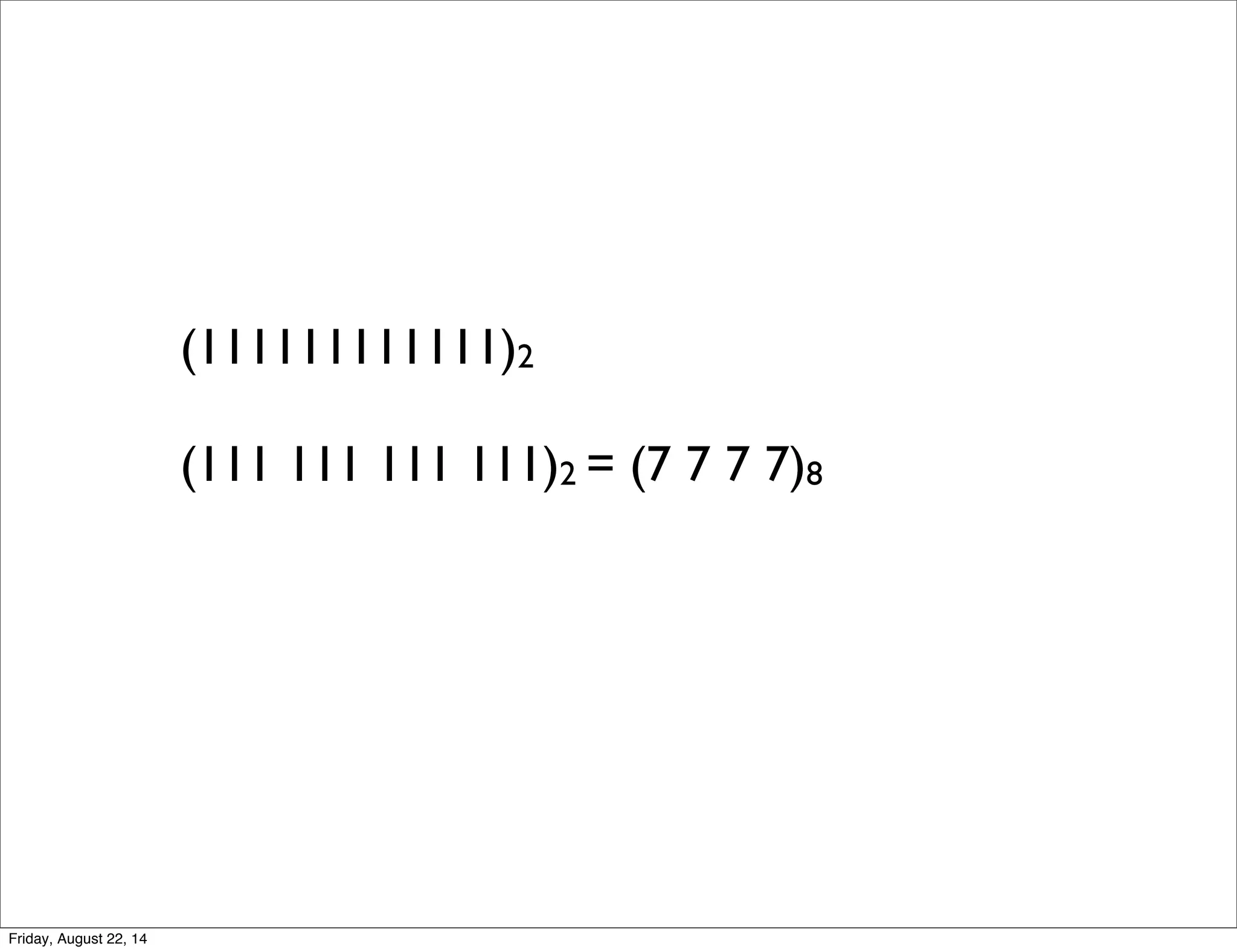

(111111111111)2

(111111111111)2
(111 111 111 111)2 = (7 7 7 7)8

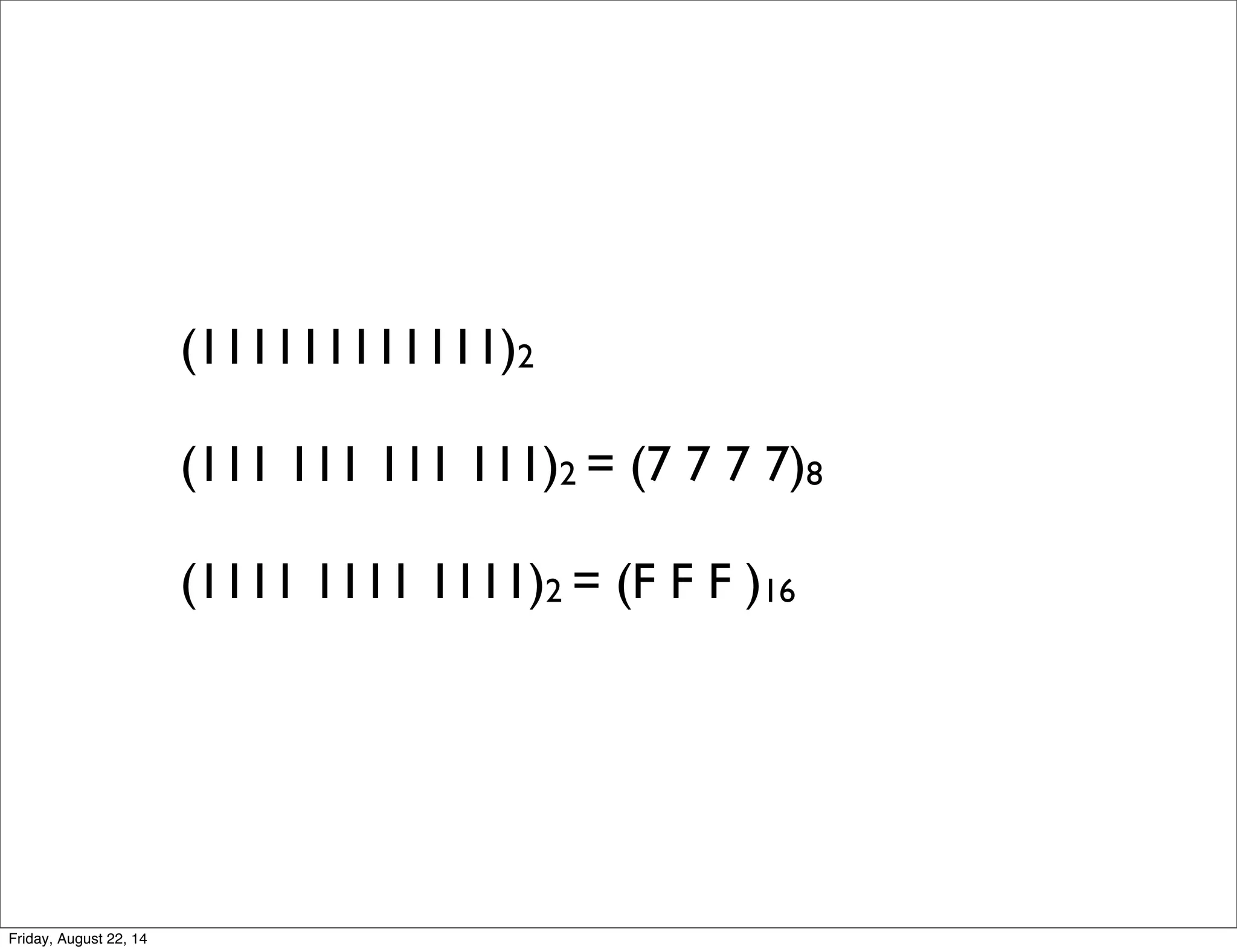

(111111111111)2
(111 111 111 111)2 = (7 7 7 7)8
(1111 1111 1111)2 = (F F F )16

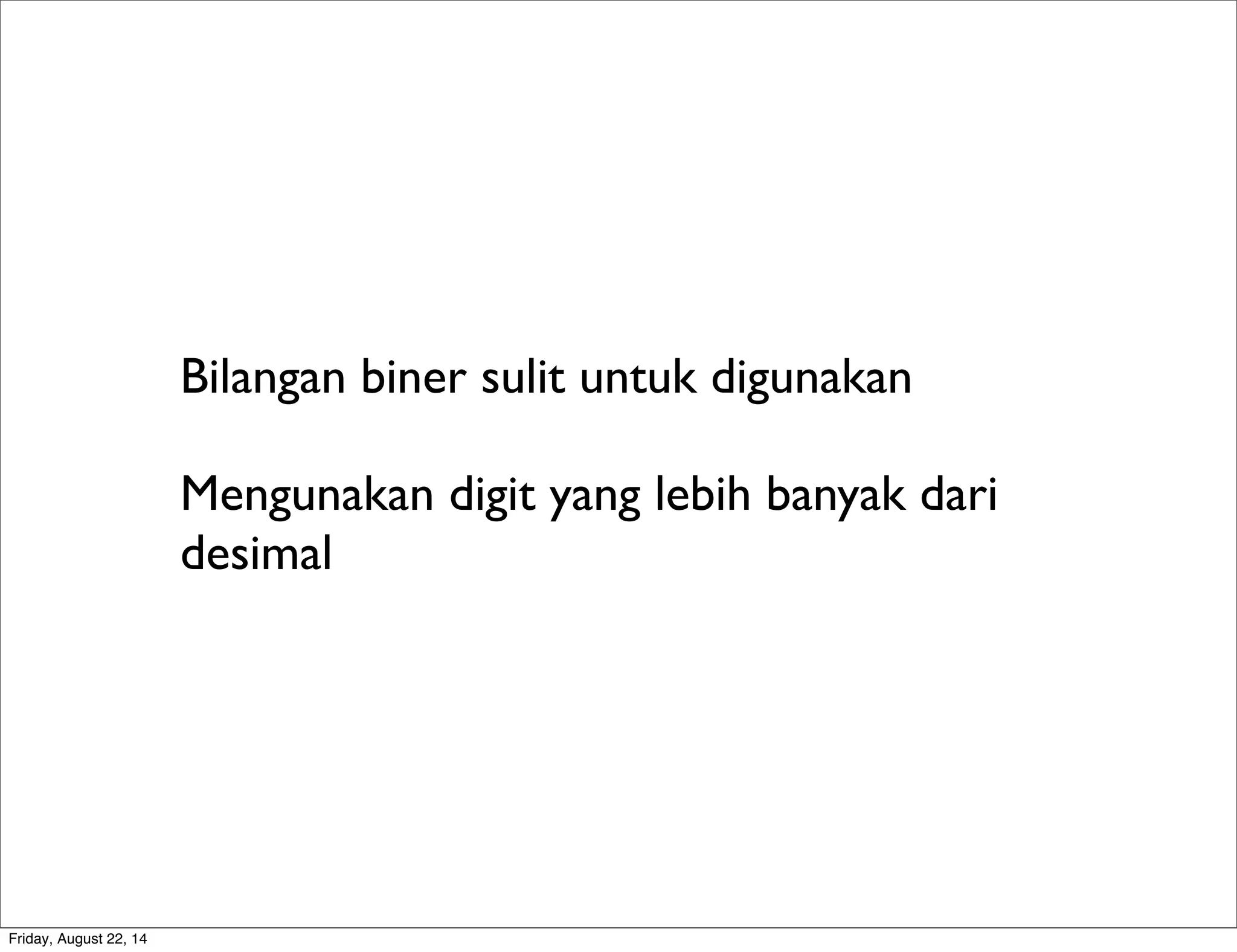

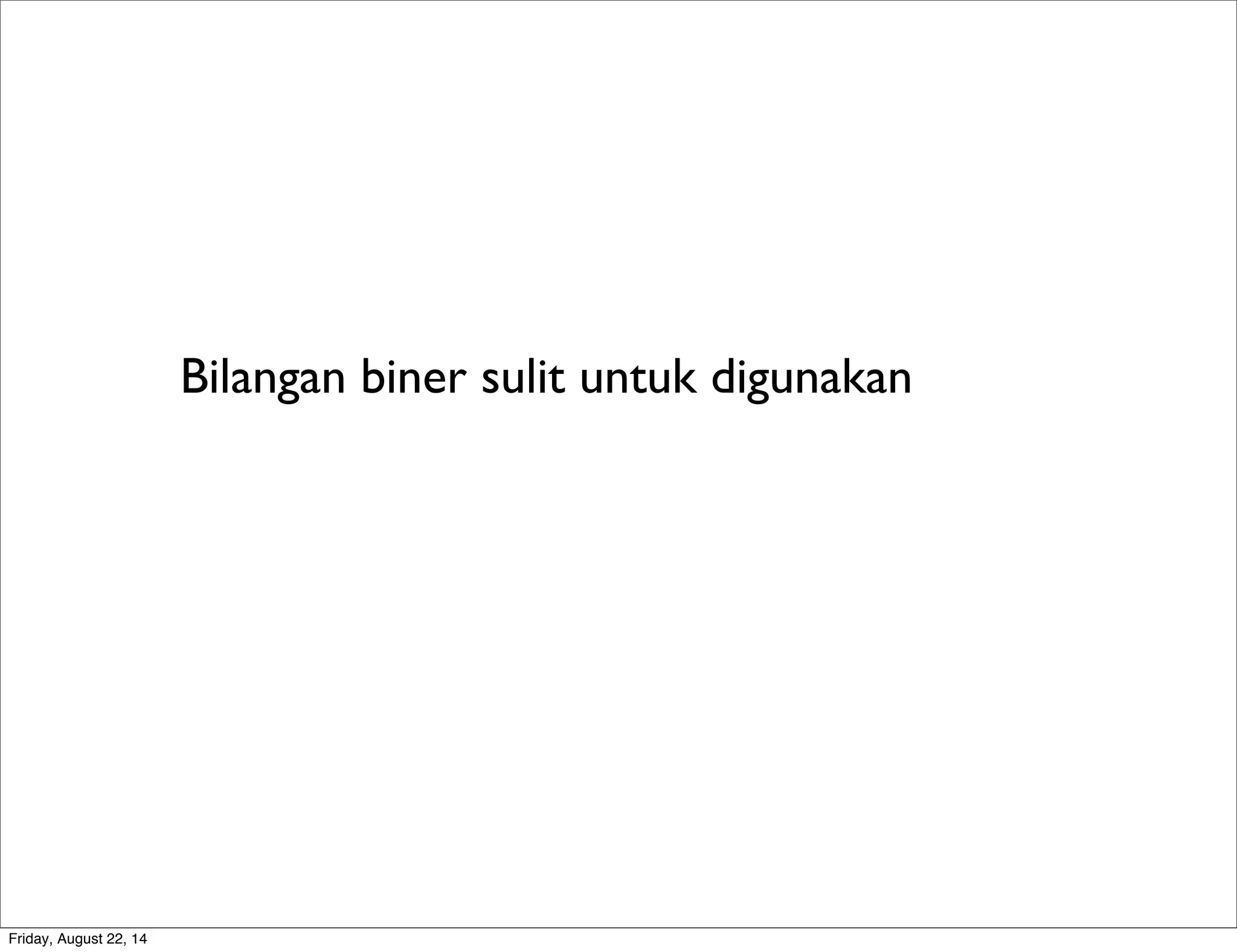

Bilangan biner sulit untuk digunakan

Bilangan biner sulit untuk digunakan
Mengunakan digit yang lebih banyak dari
desimal

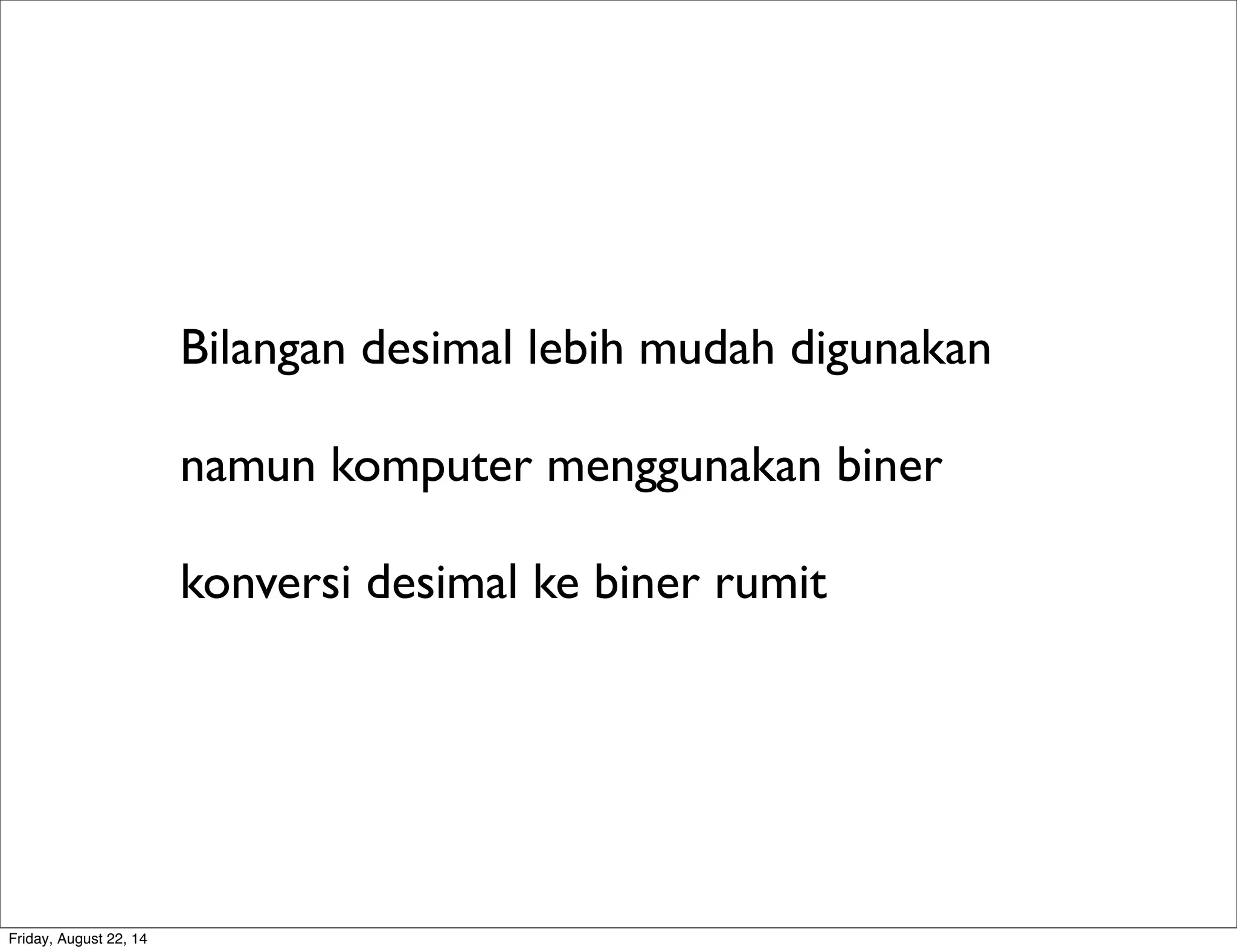

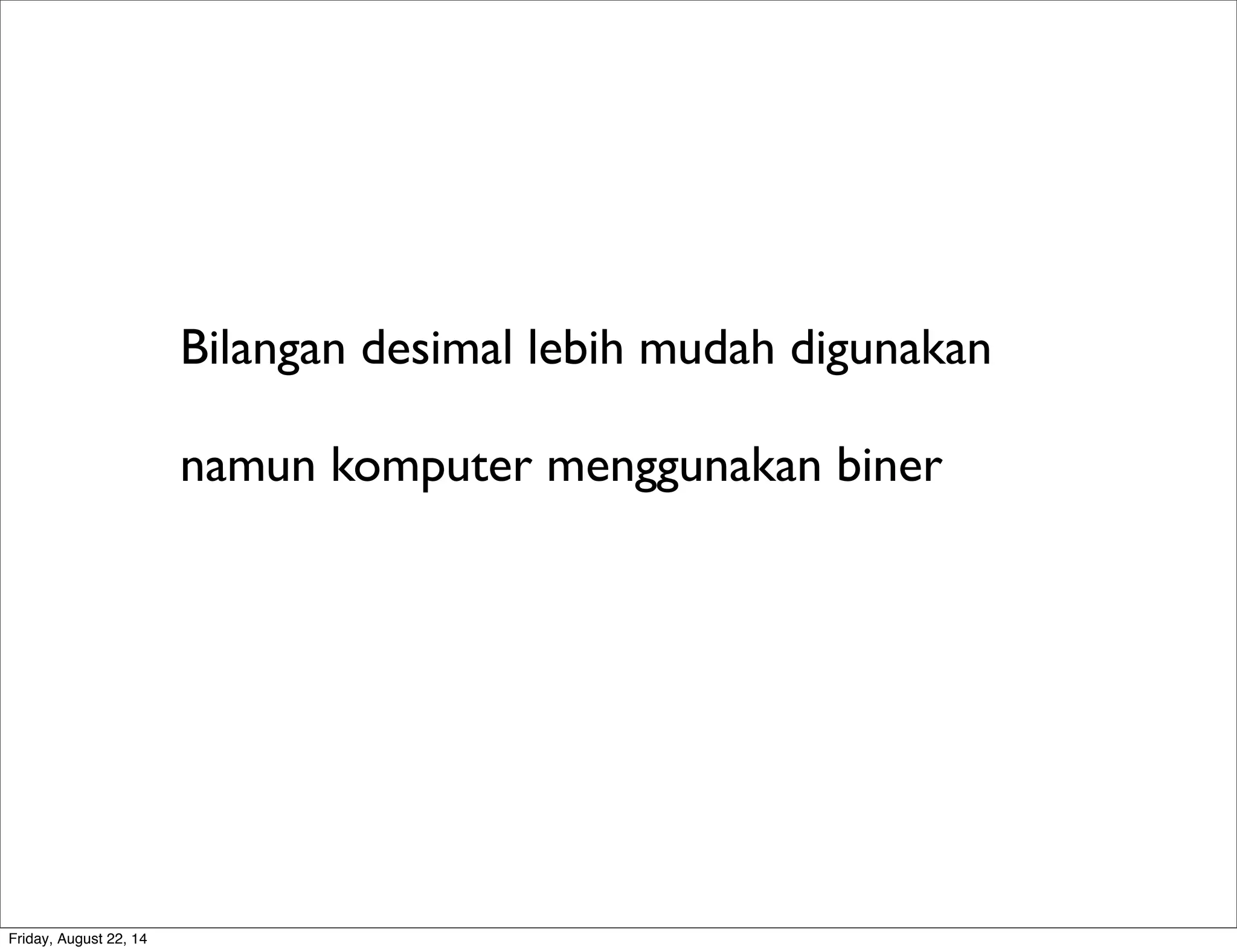

Bilangan desimal lebih mudah digunakan

namun komputer menggunakan biner

namun komputer menggunakan biner
konversi desimal ke biner rumit

Octal dan Hexadecimal memperkecil digit

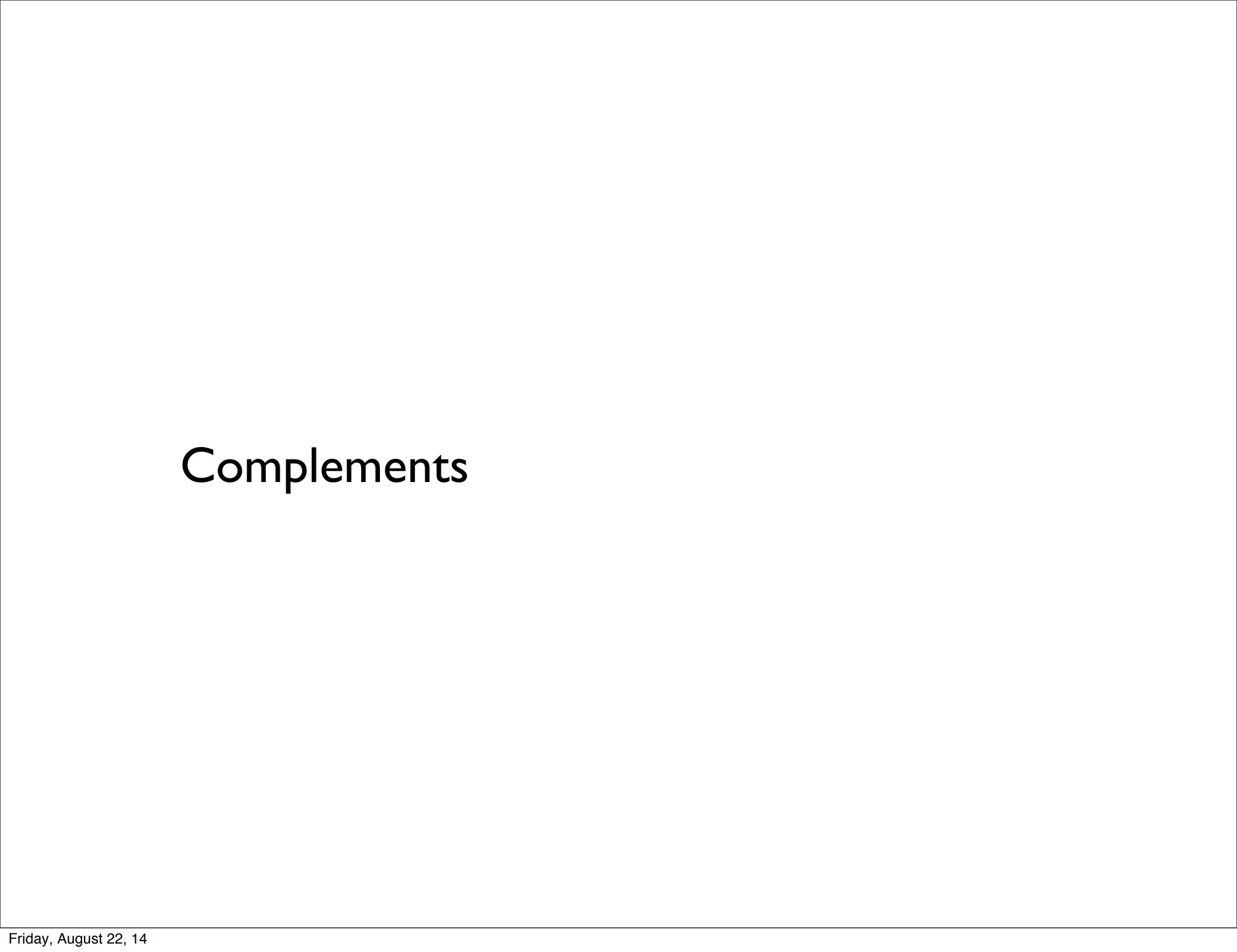

Complements

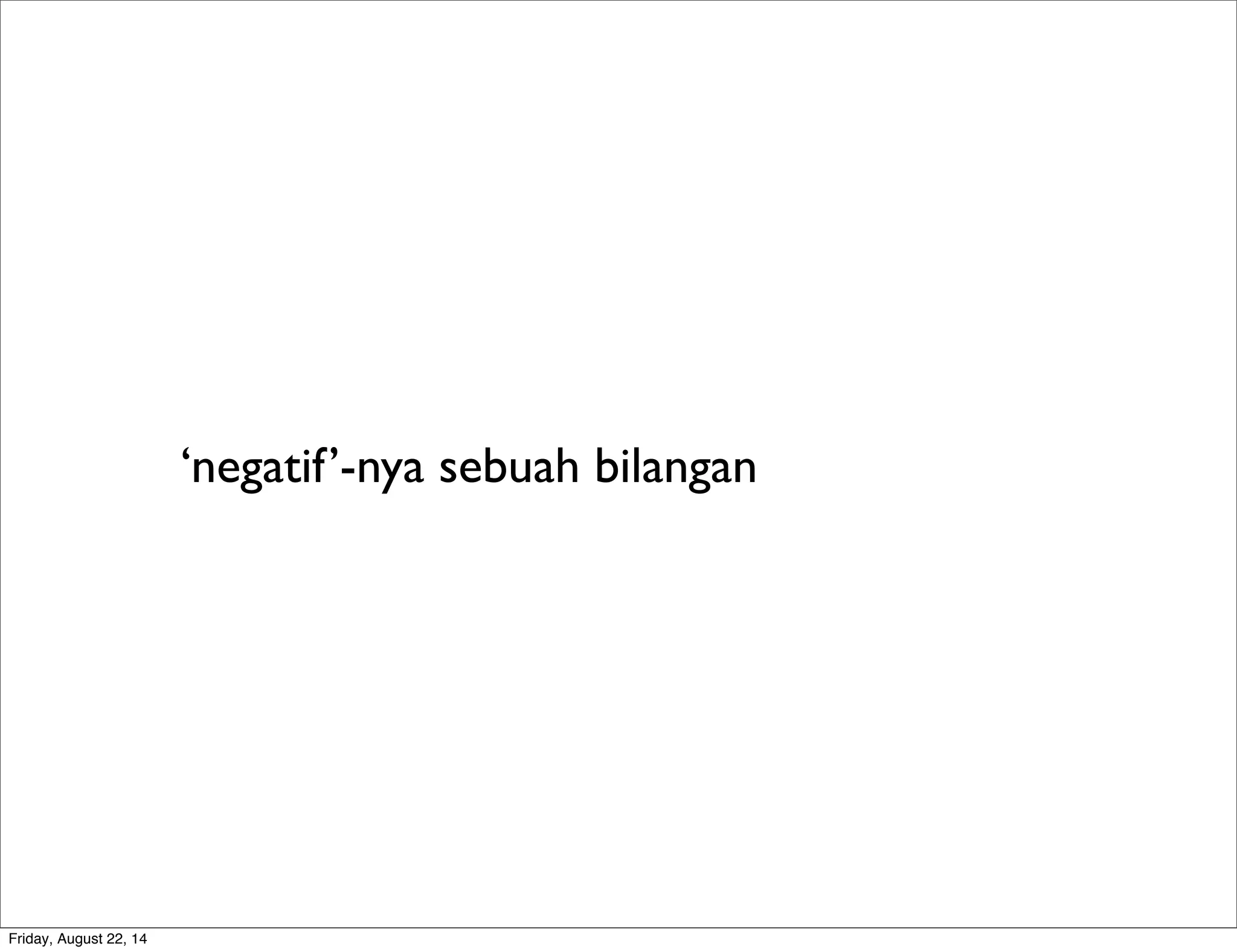

‘negatif’-nya sebuah bilangan

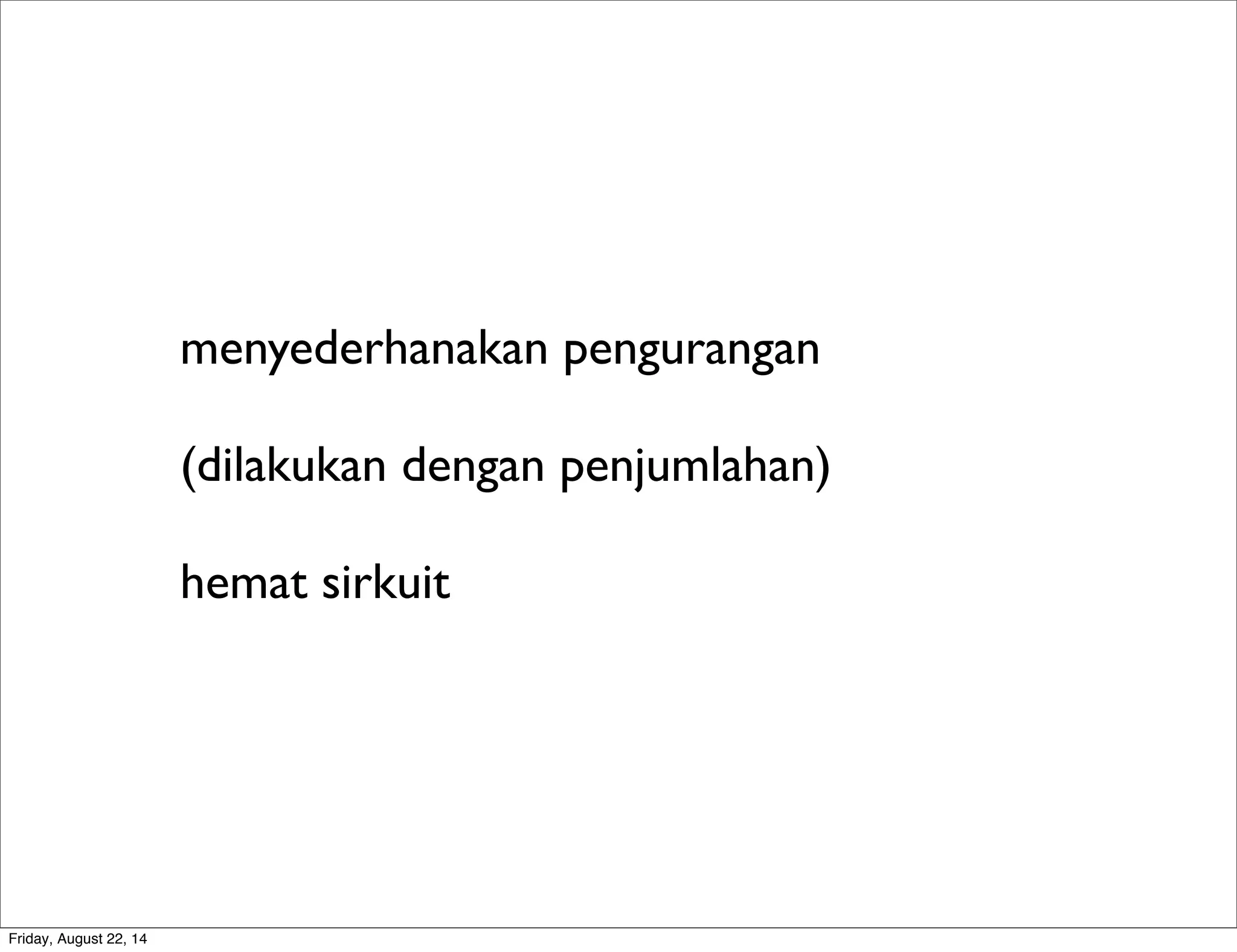

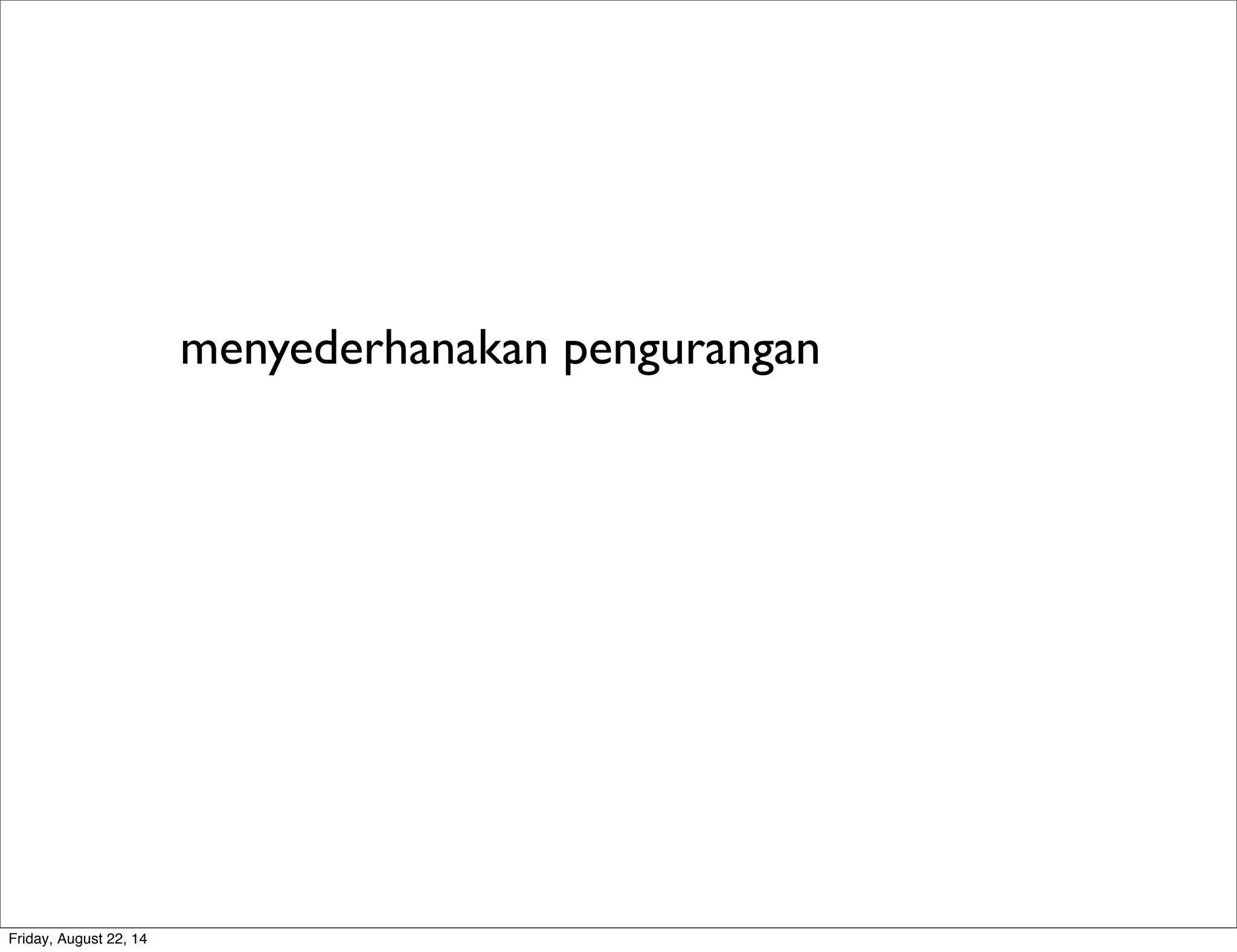

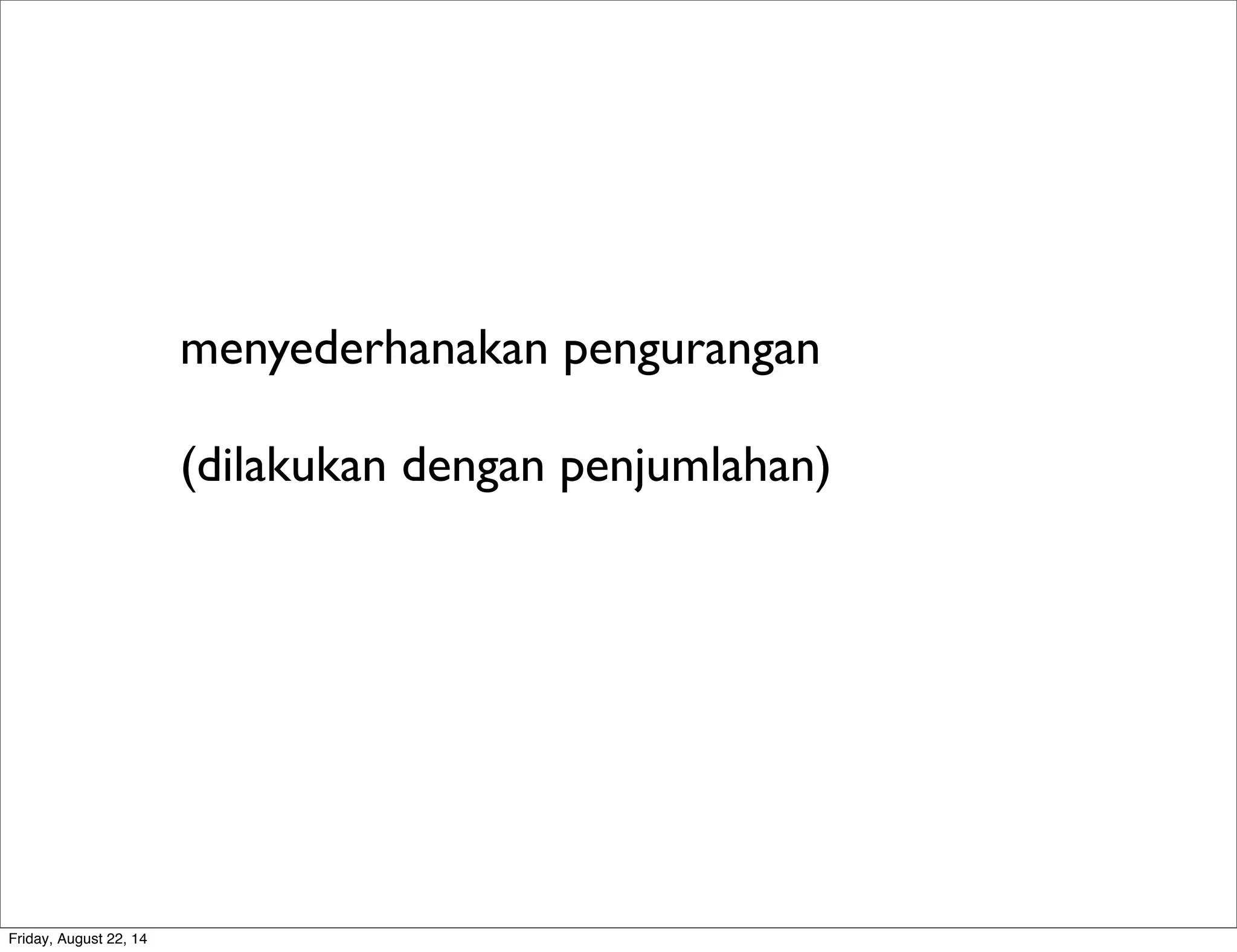

menyederhanakan pengurangan

(dilakukan dengan penjumlahan)

(dilakukan dengan penjumlahan)
hemat sirkuit

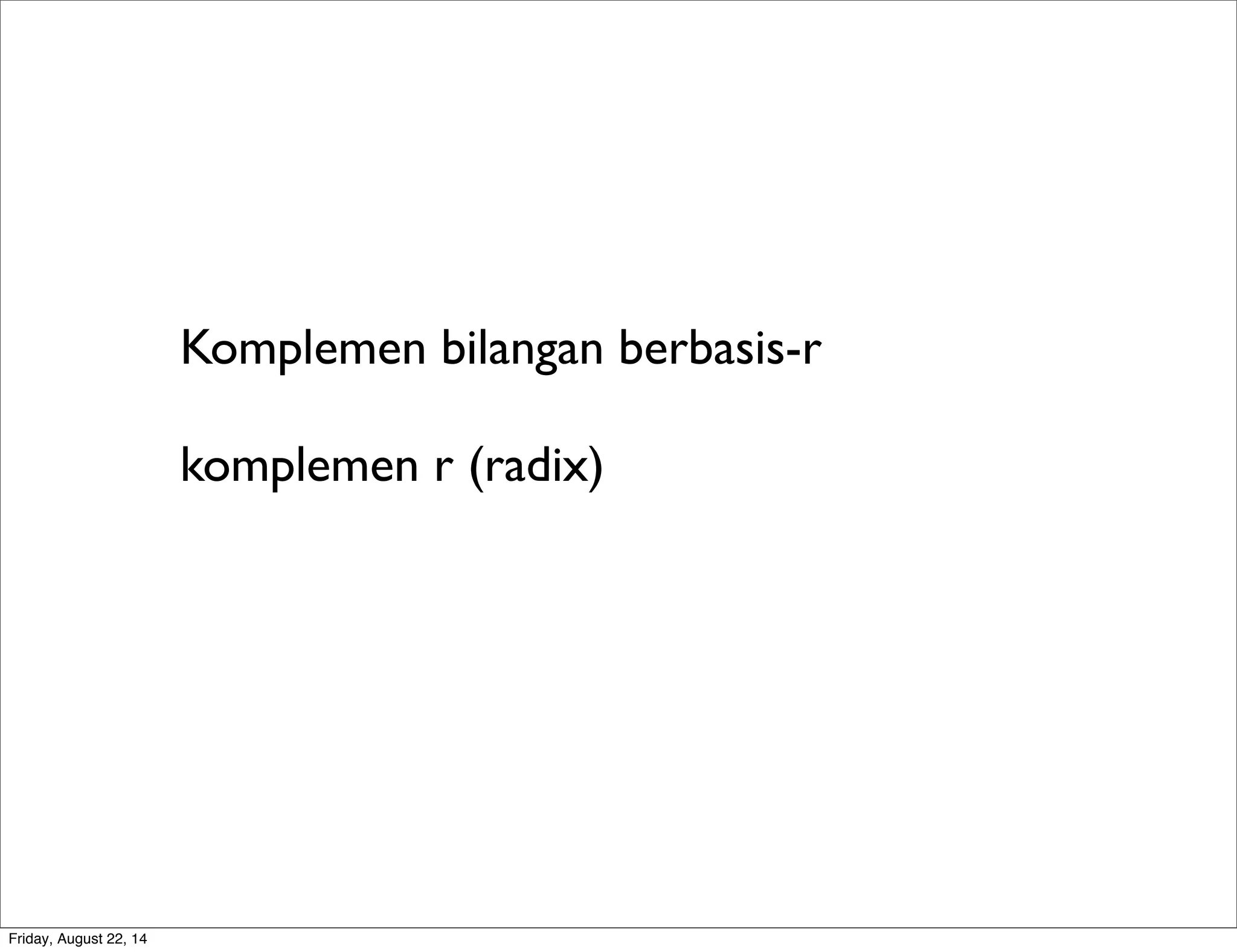

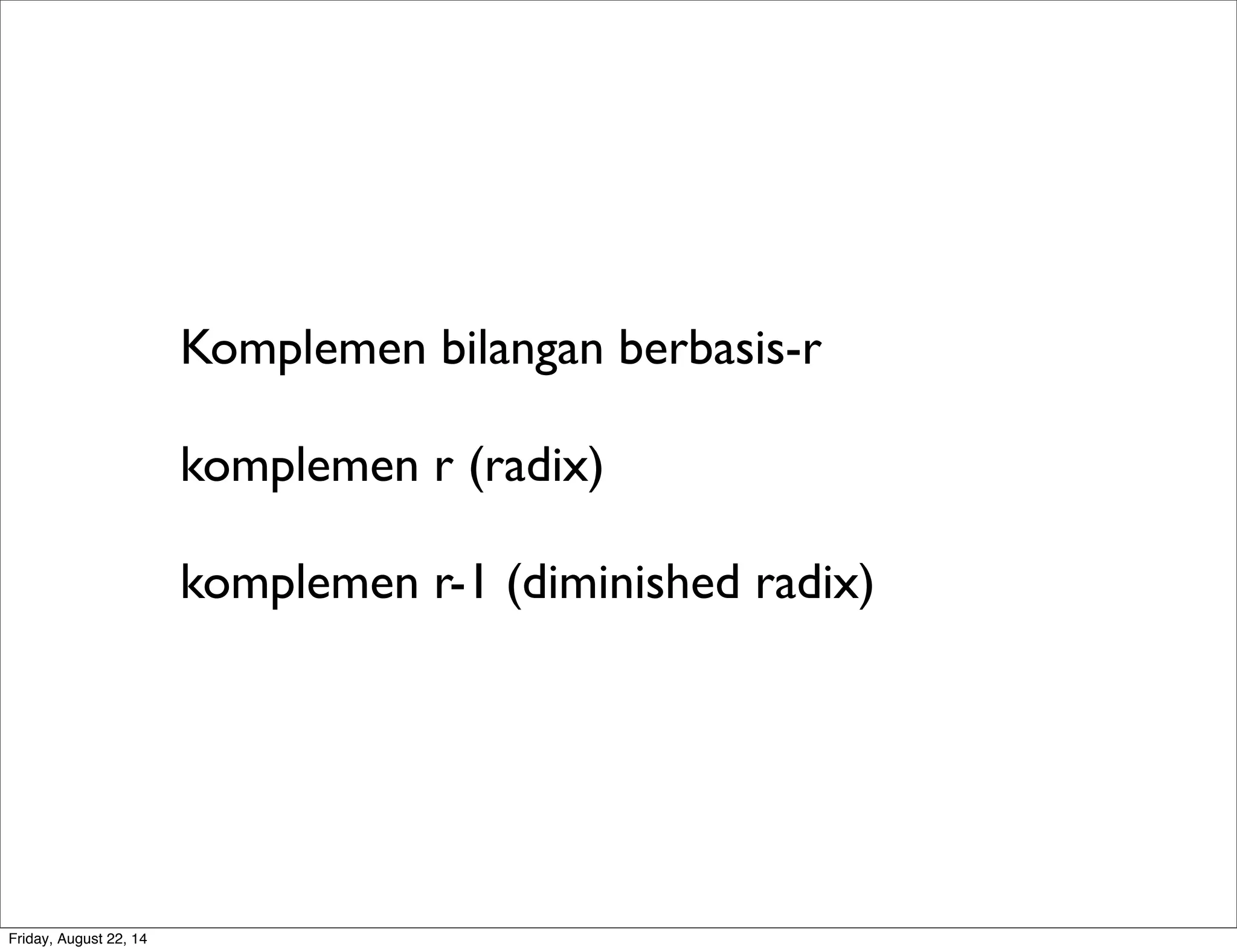

Komplemen bilangan berbasis-r

komplemen r (radix)

komplemen r (radix)
komplemen r-1 (diminished radix)

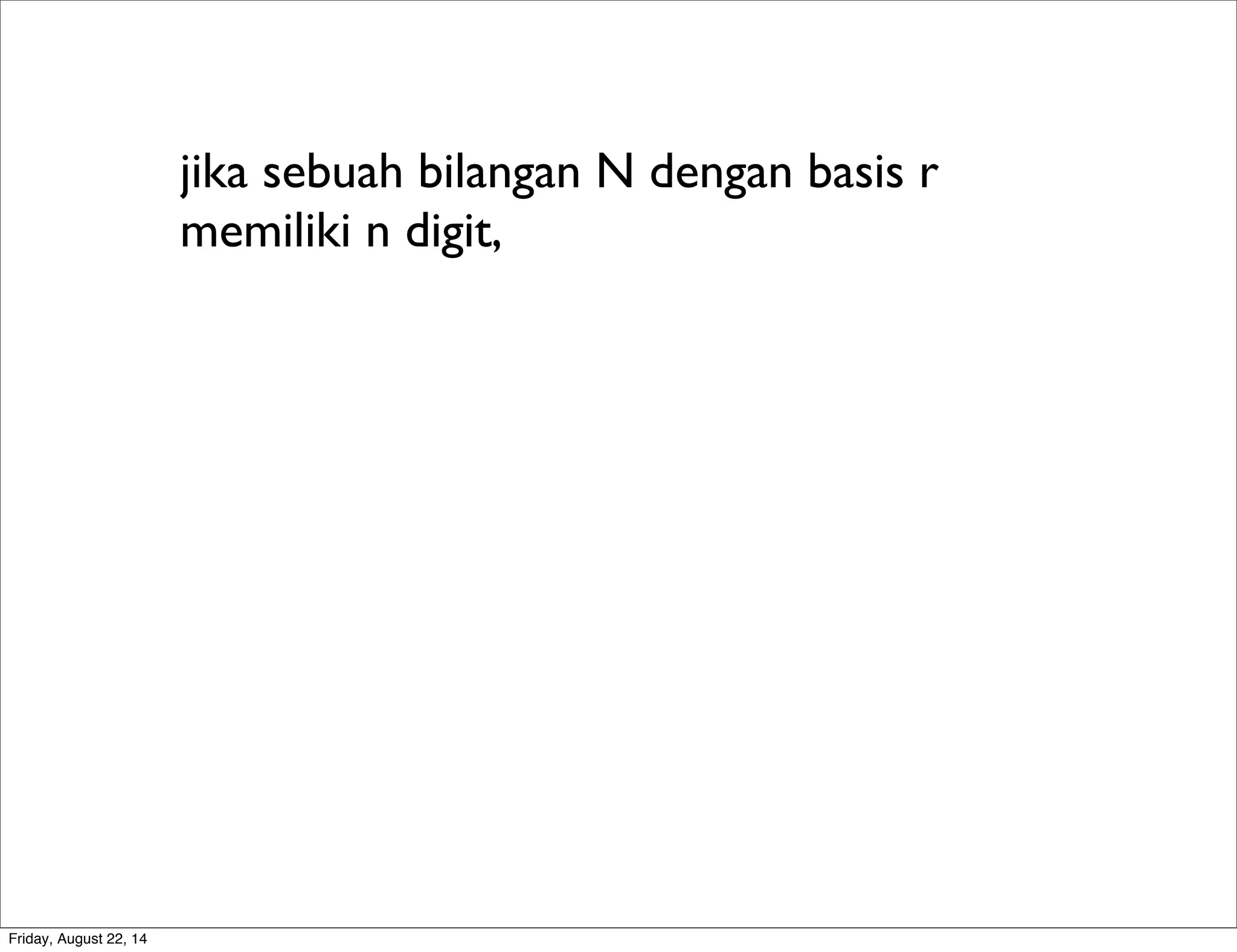

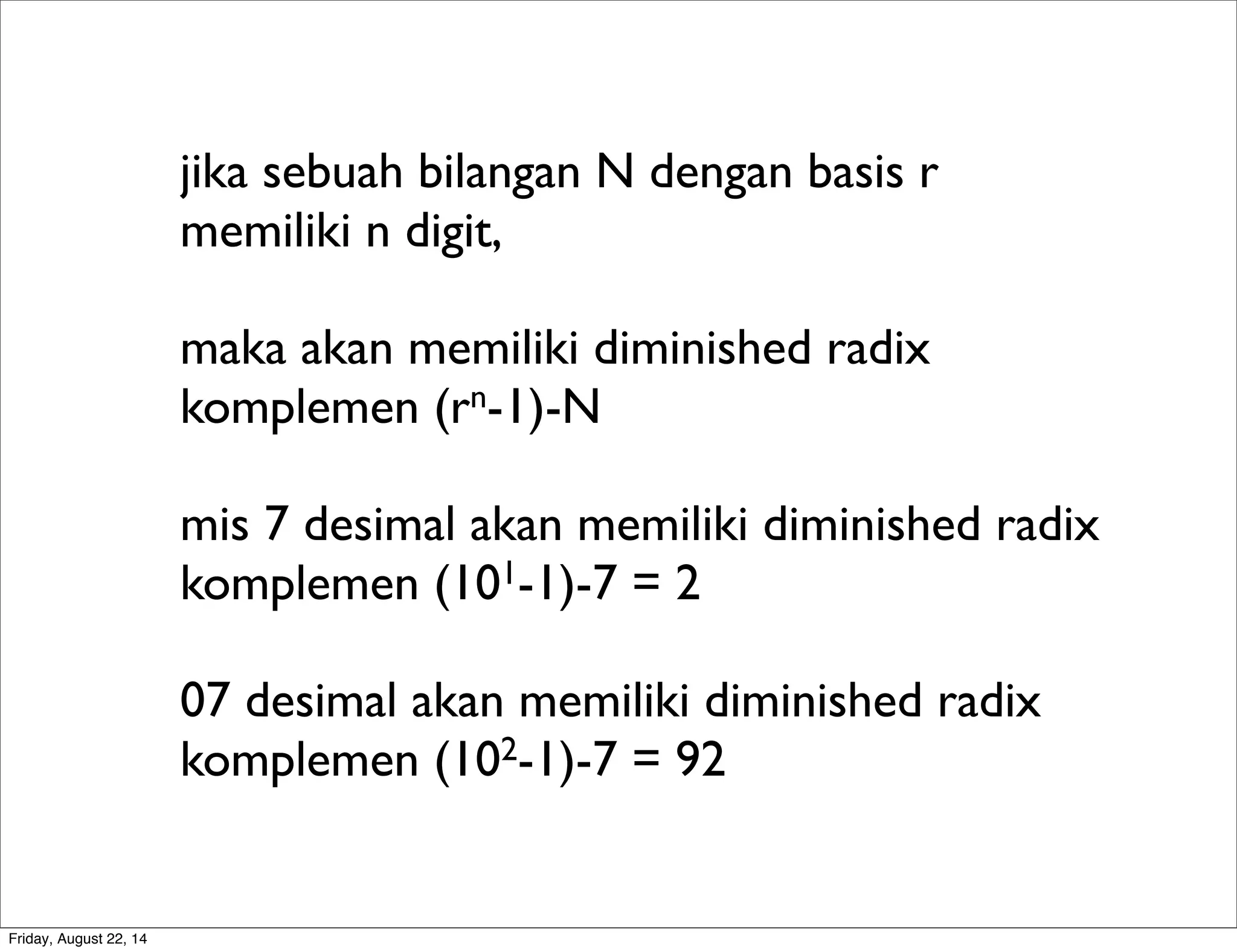

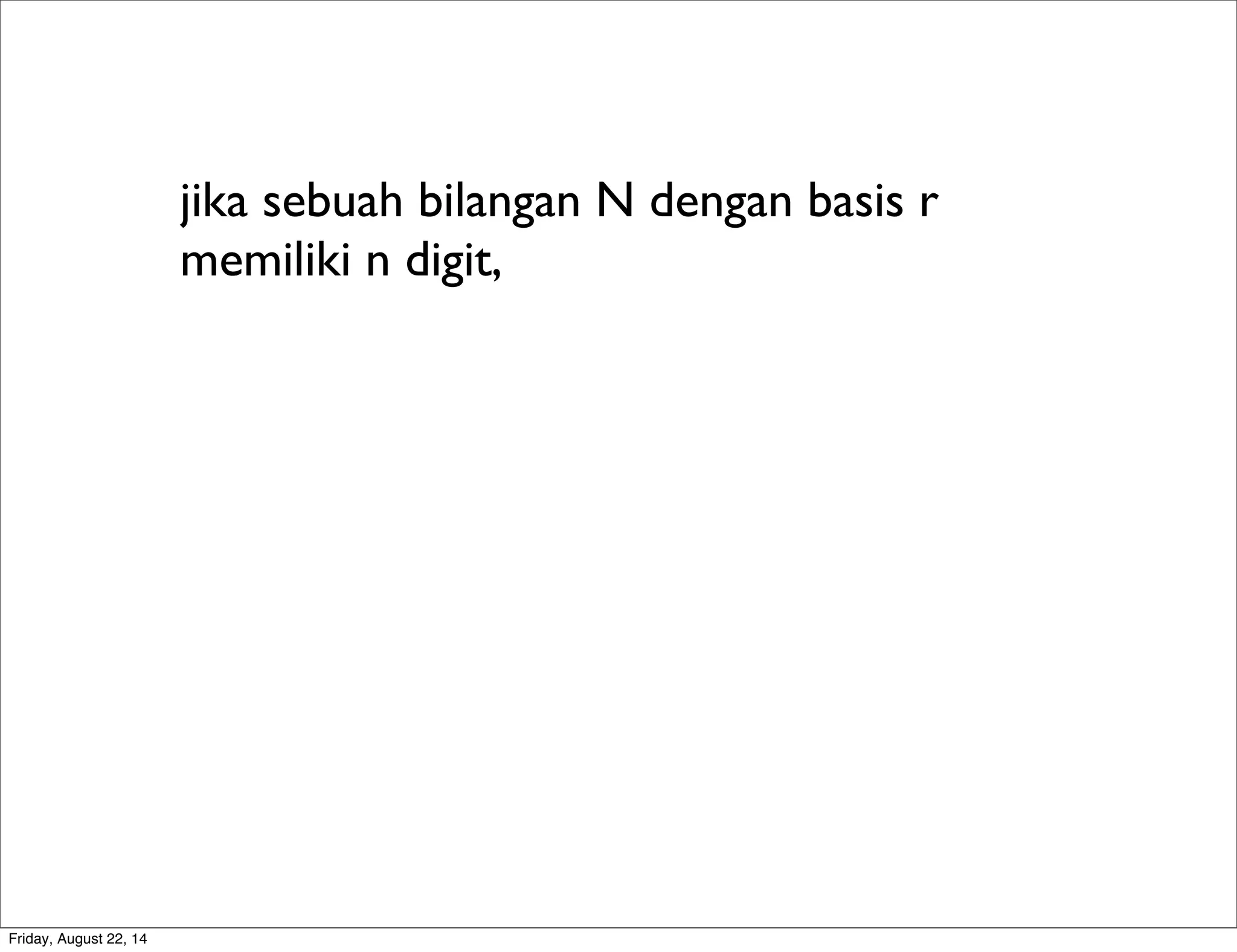

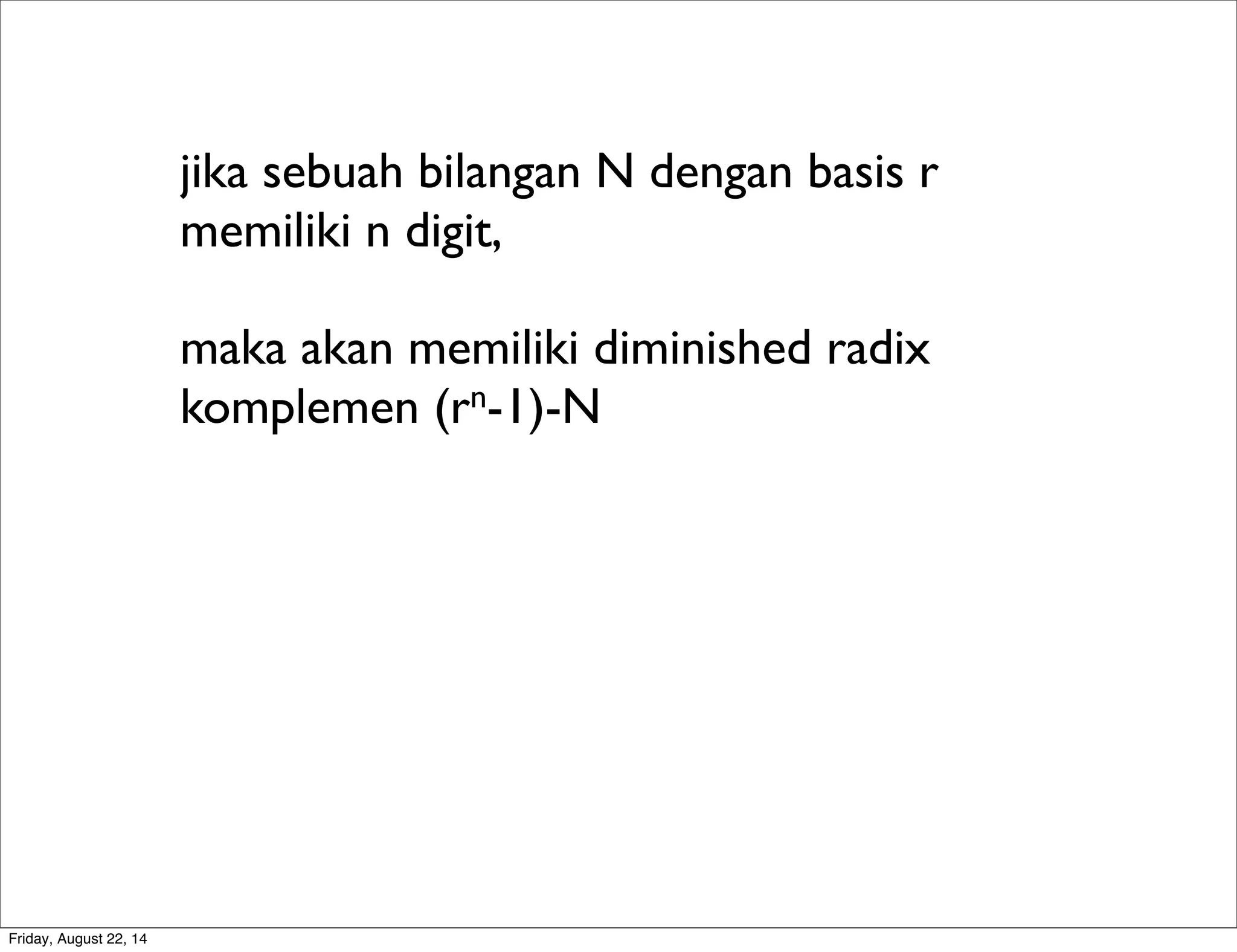

jika sebuah bilangan N dengan basis r
memiliki n digit,

memiliki n digit,
maka akan memiliki diminished radix
komplemen (rn-1)-N

memiliki n digit,
komplemen (rn-1)-N
mis 7 desimal akan memiliki diminished radix
komplemen (101-1)-7 = 2

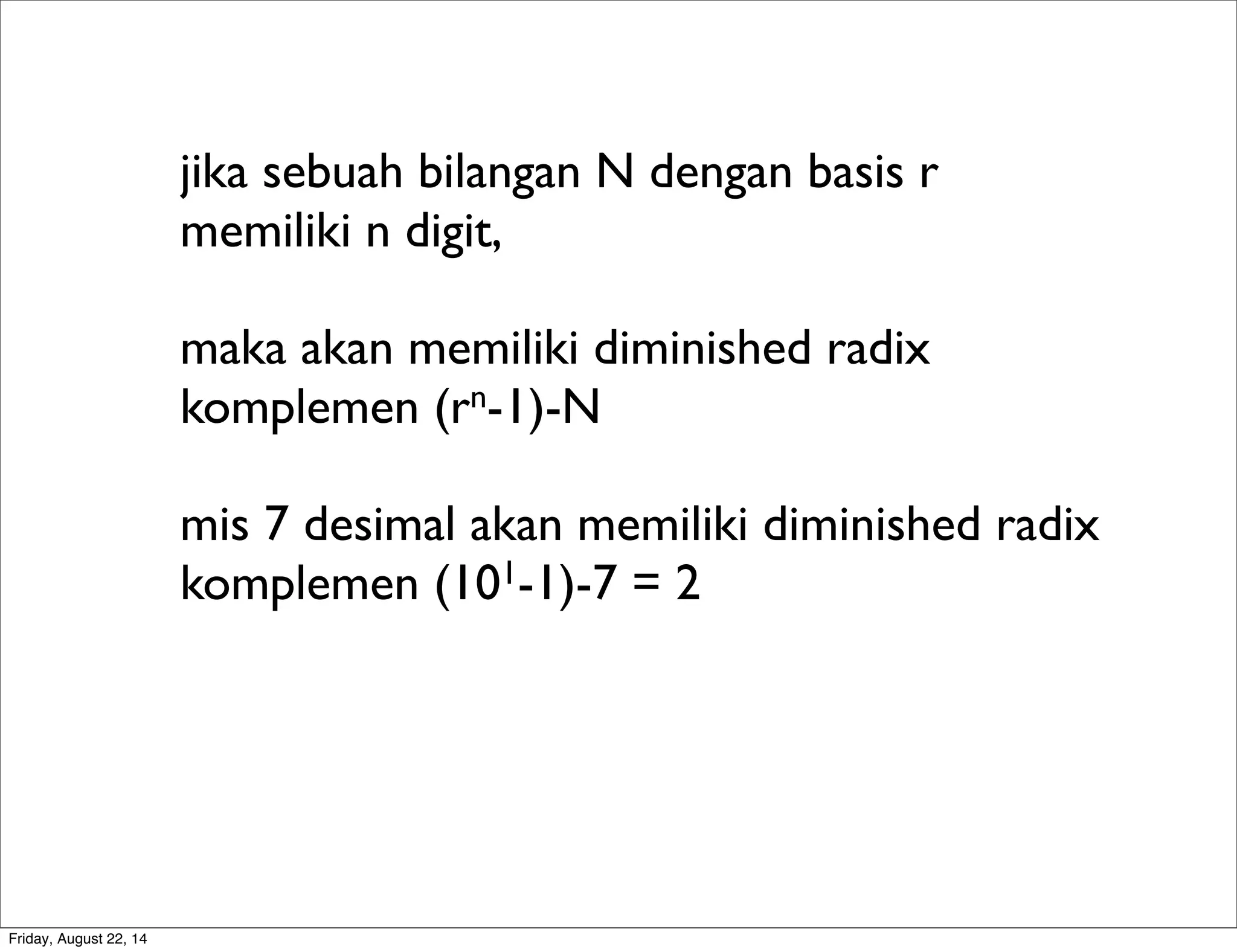

memiliki n digit,
komplemen (rn-1)-N
mis 7 desimal akan memiliki diminished radix
komplemen (101-1)-7 = 2
07 desimal akan memiliki diminished radix
komplemen (102-1)-7 = 92

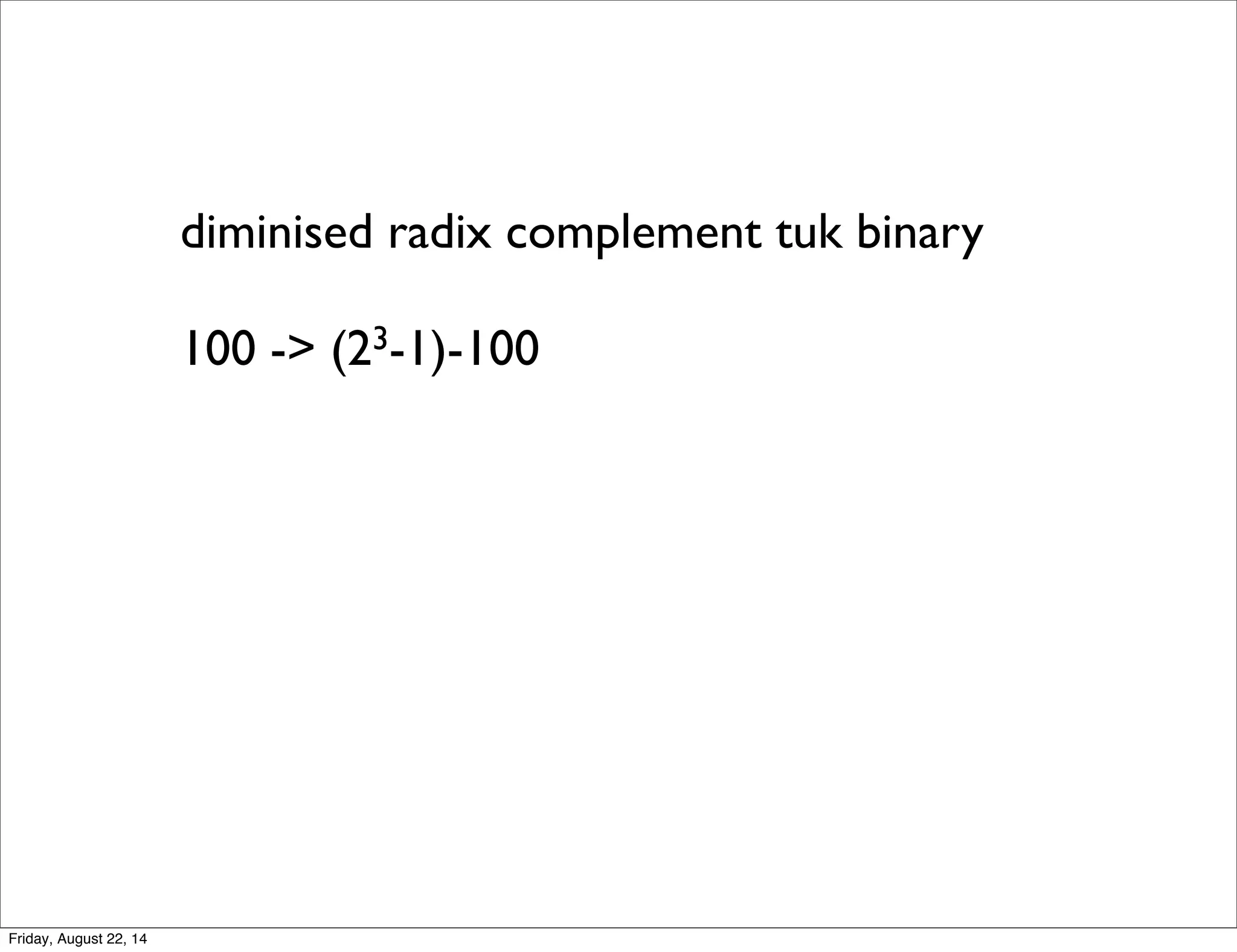

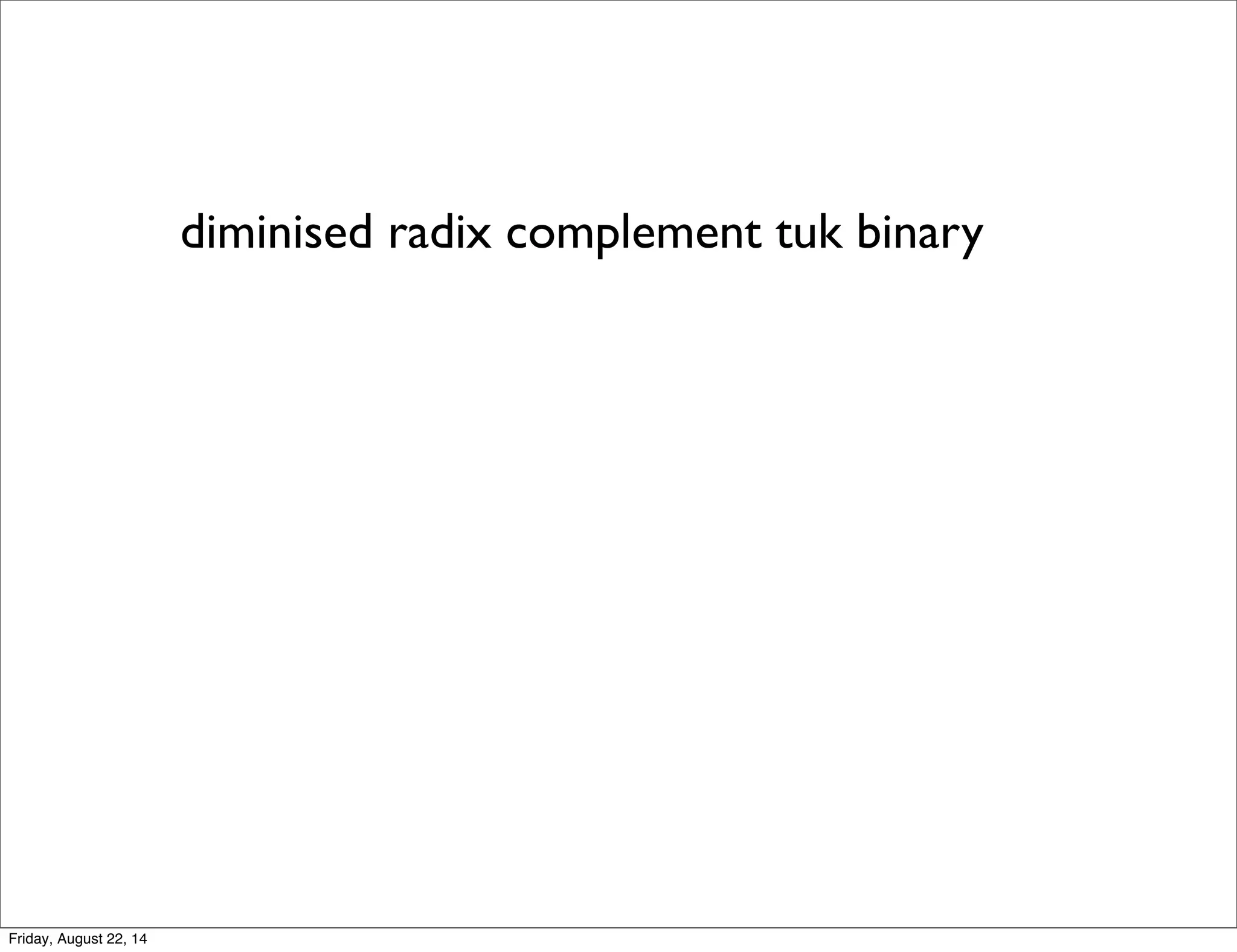

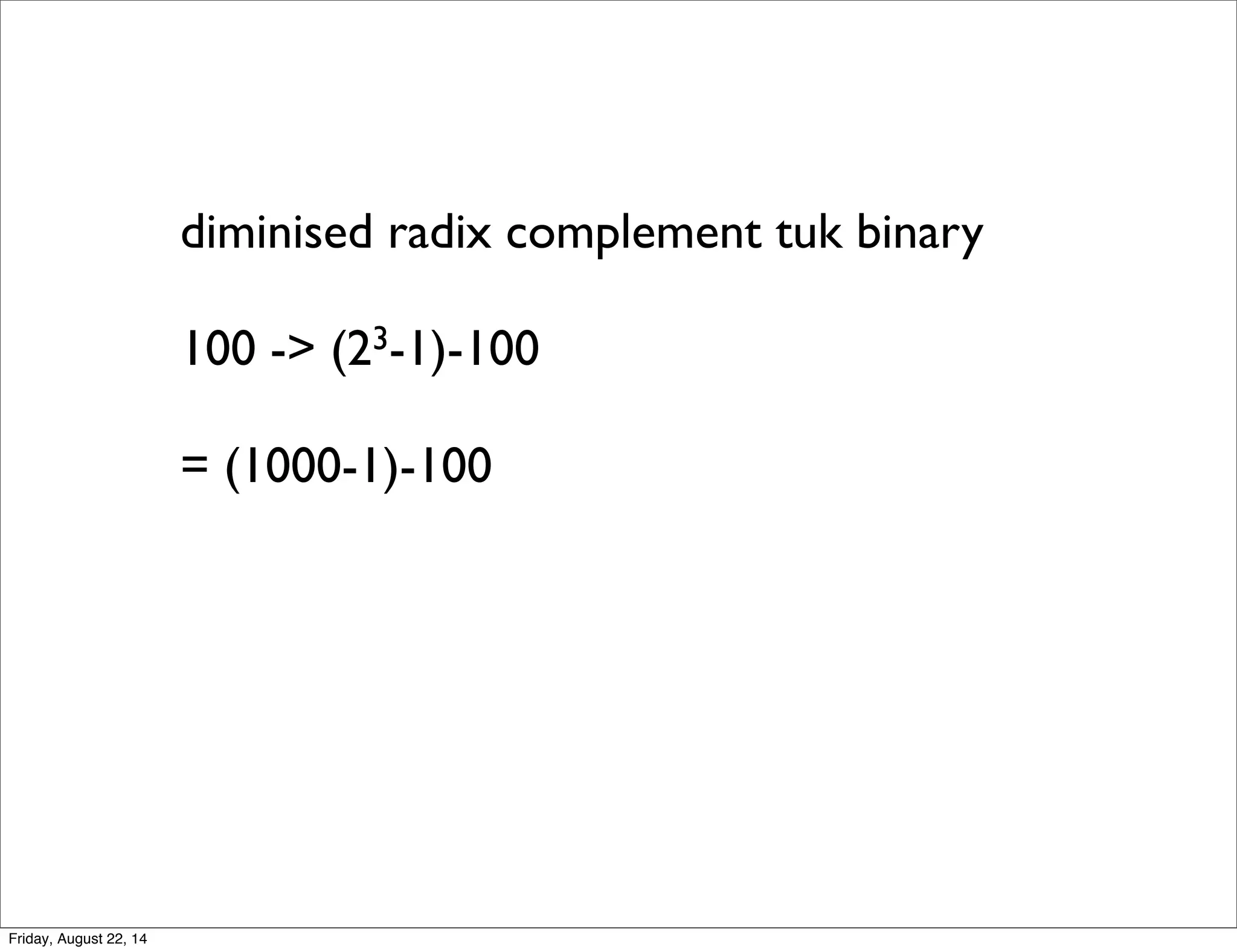

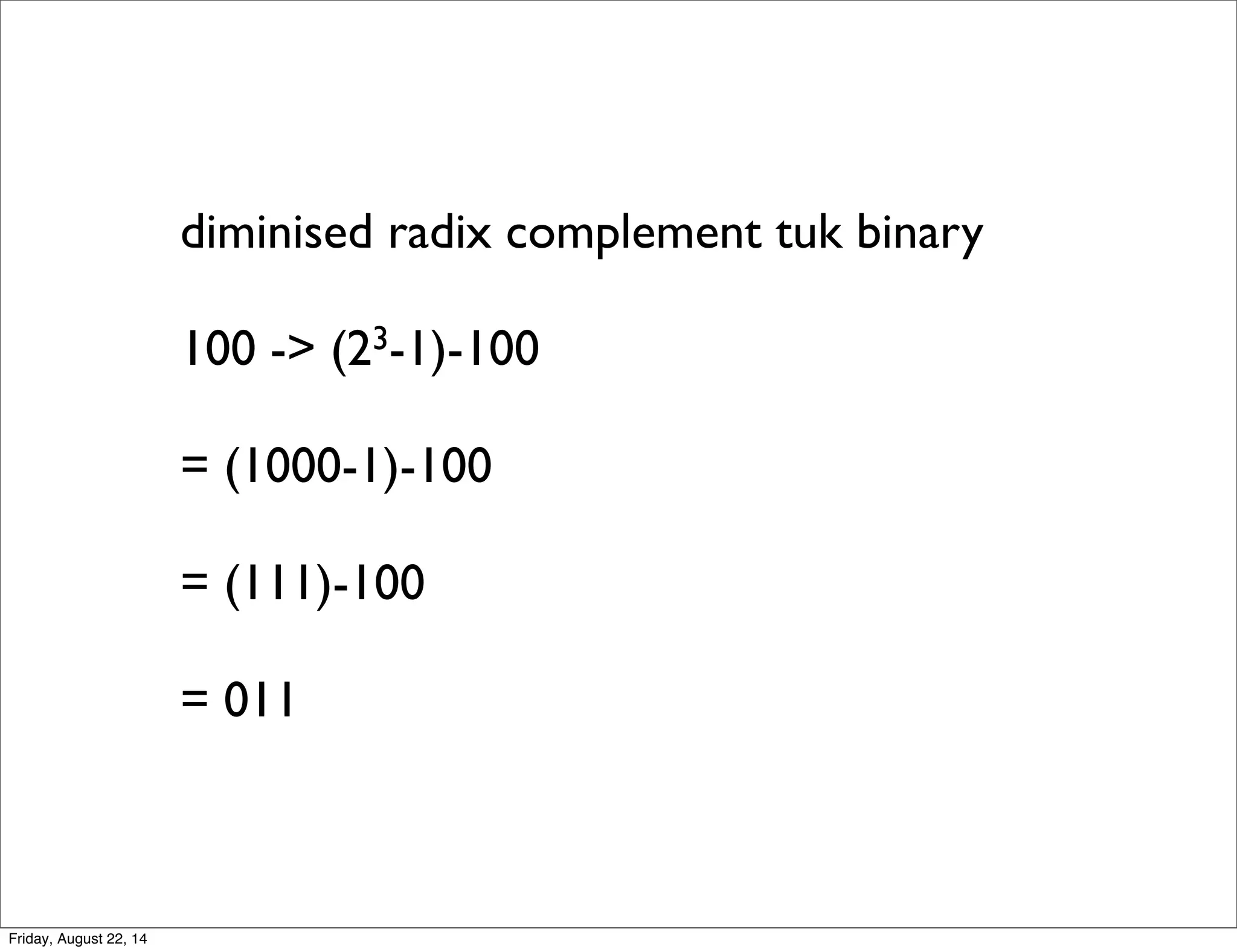

diminised radix complement tuk binary

100 -> (23-1)-100

100 -> (23-1)-100
= (1000-1)-100

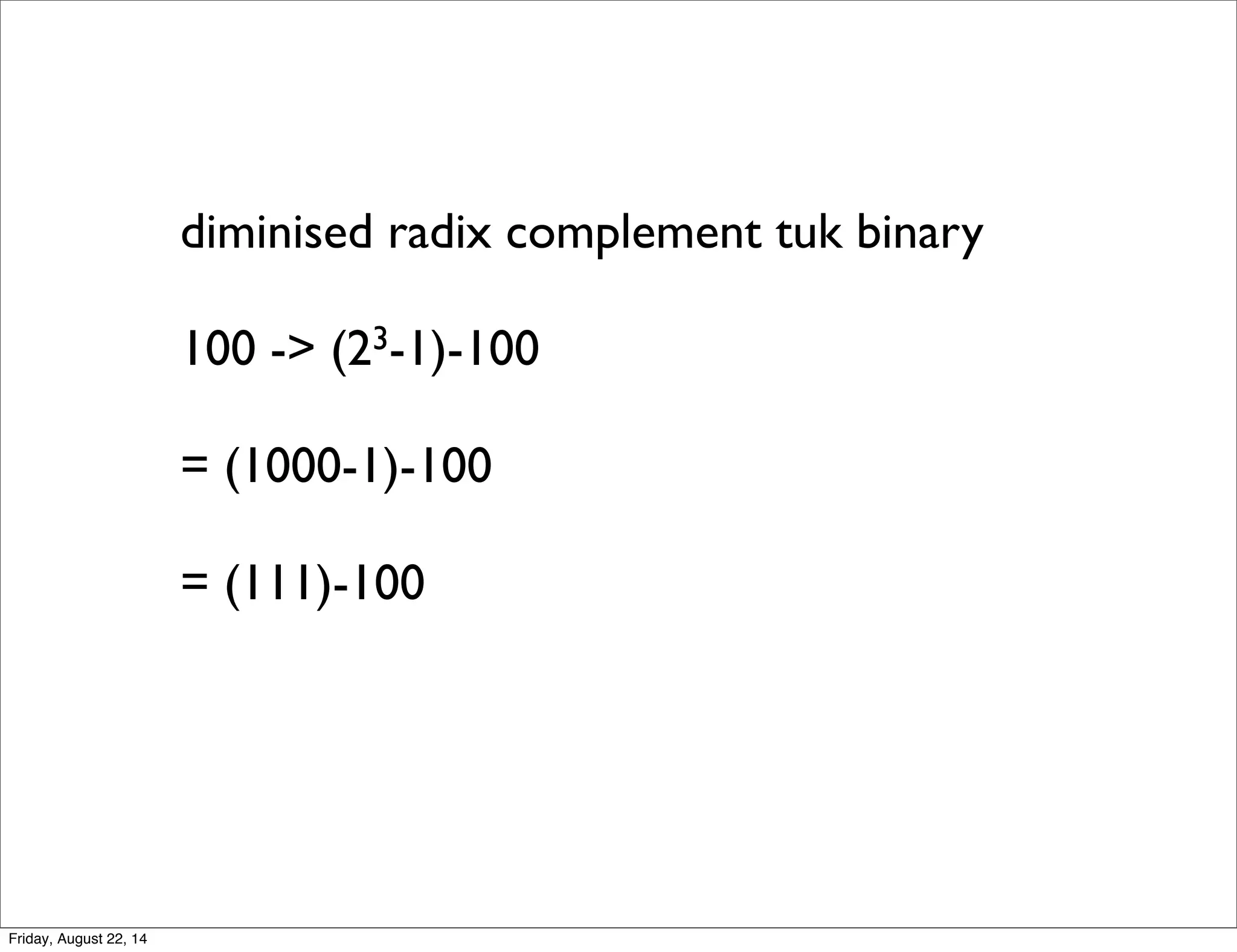

100 -> (23-1)-100
= (1000-1)-100
= (111)-100

100 -> (23-1)-100
= (1000-1)-100
= (111)-100
= 011

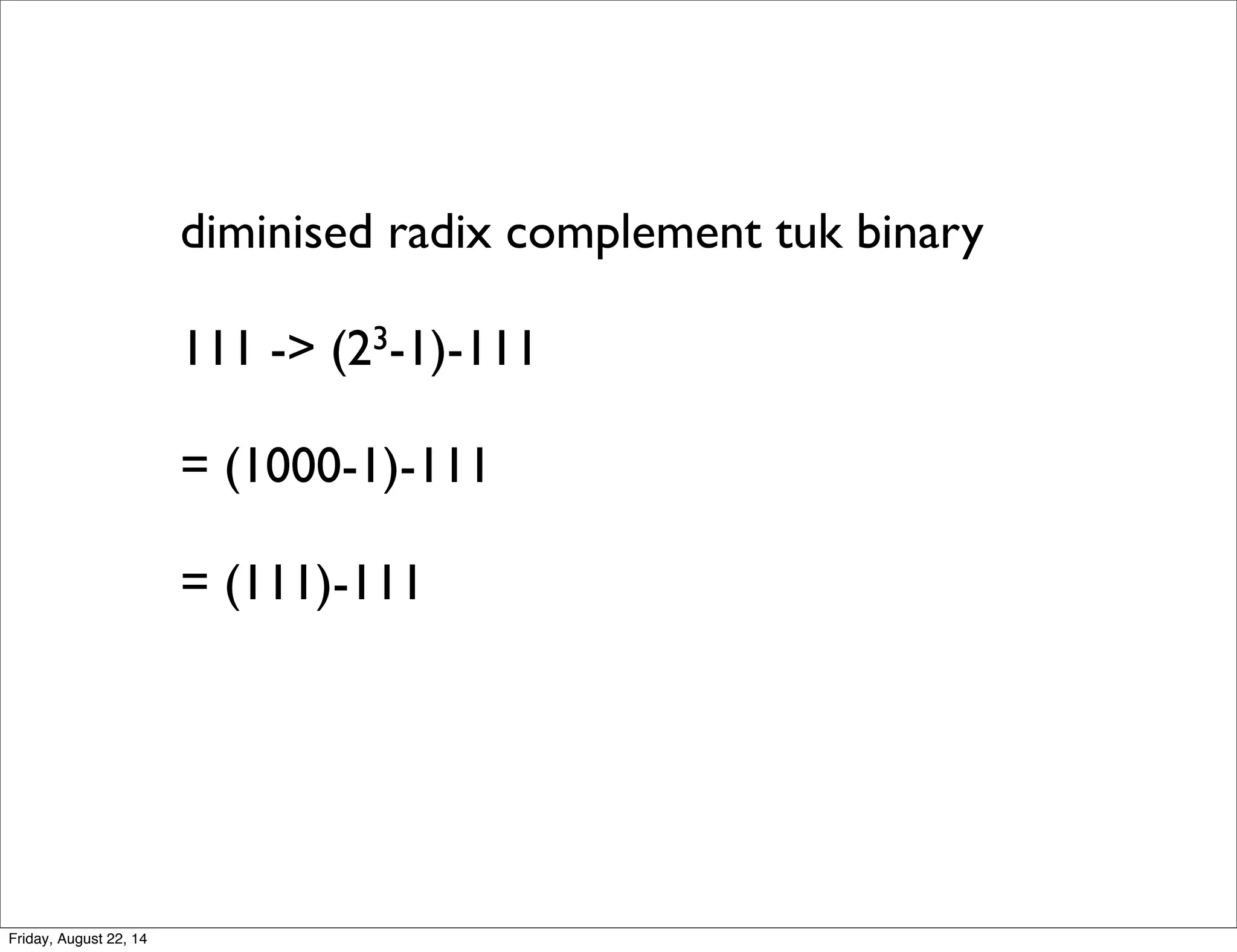

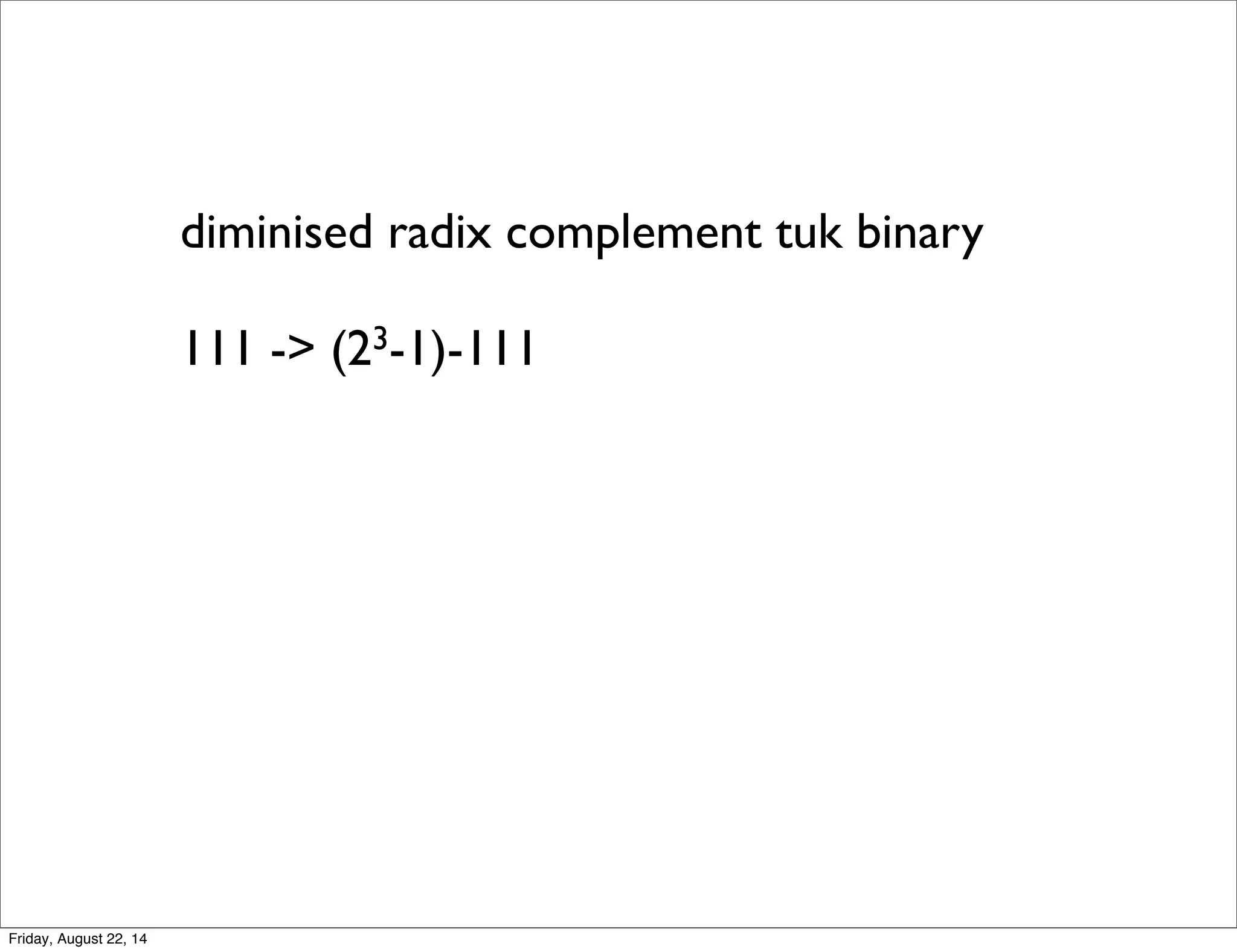

111 -> (23-1)-111

111 -> (23-1)-111
= (1000-1)-111

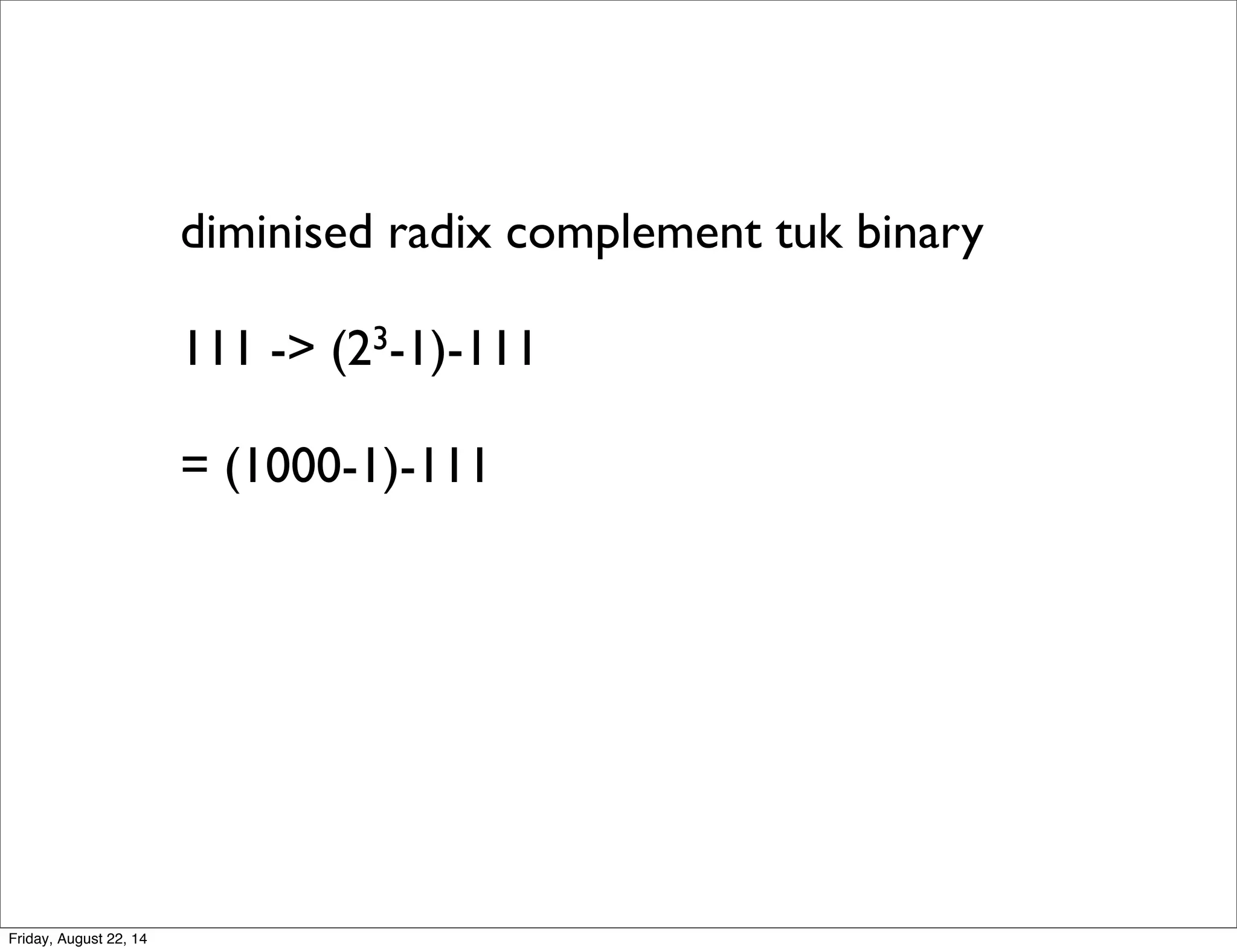

111 -> (23-1)-111
= (1000-1)-111
= (111)-111

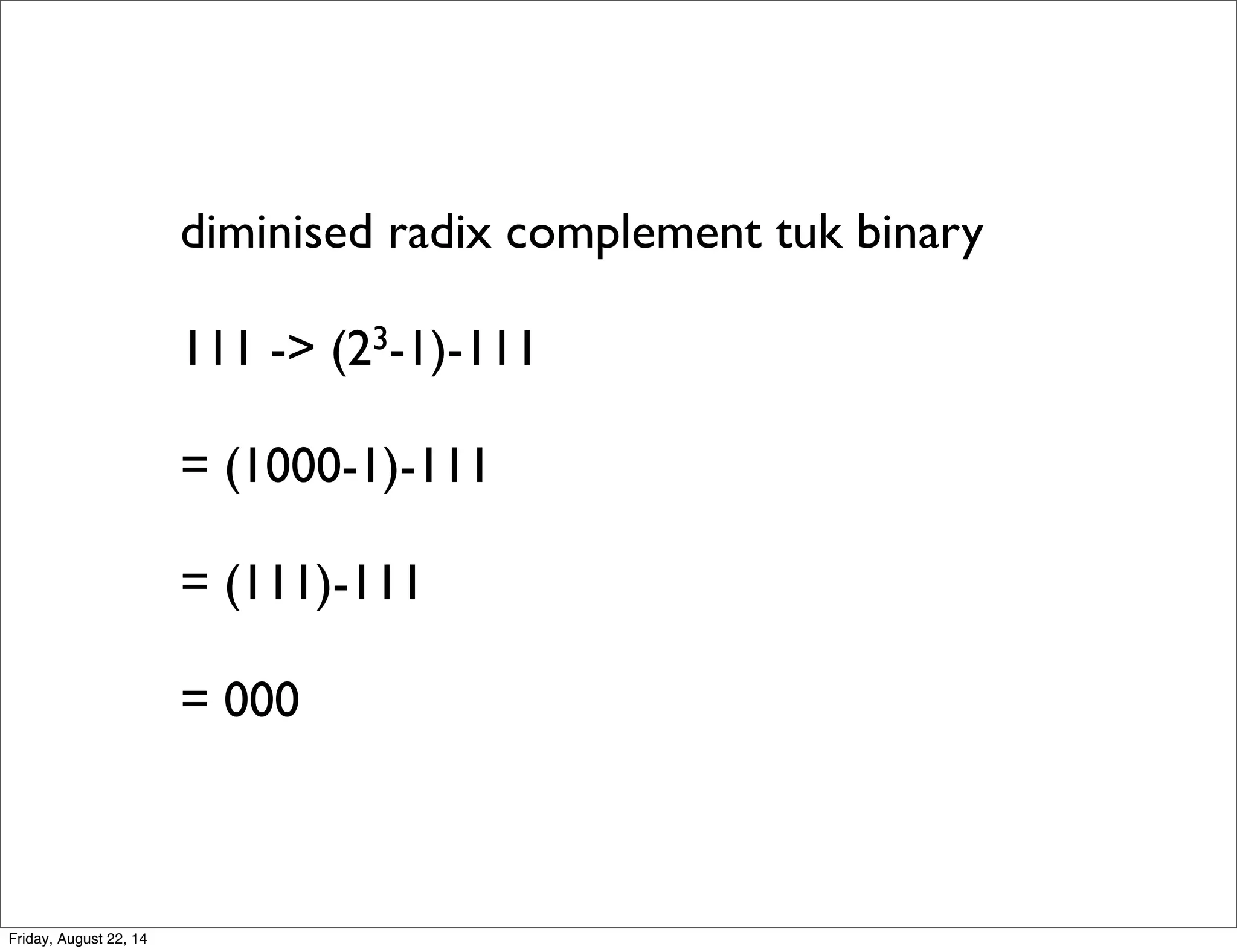

111 -> (23-1)-111
= (1000-1)-111
= (111)-111
= 000

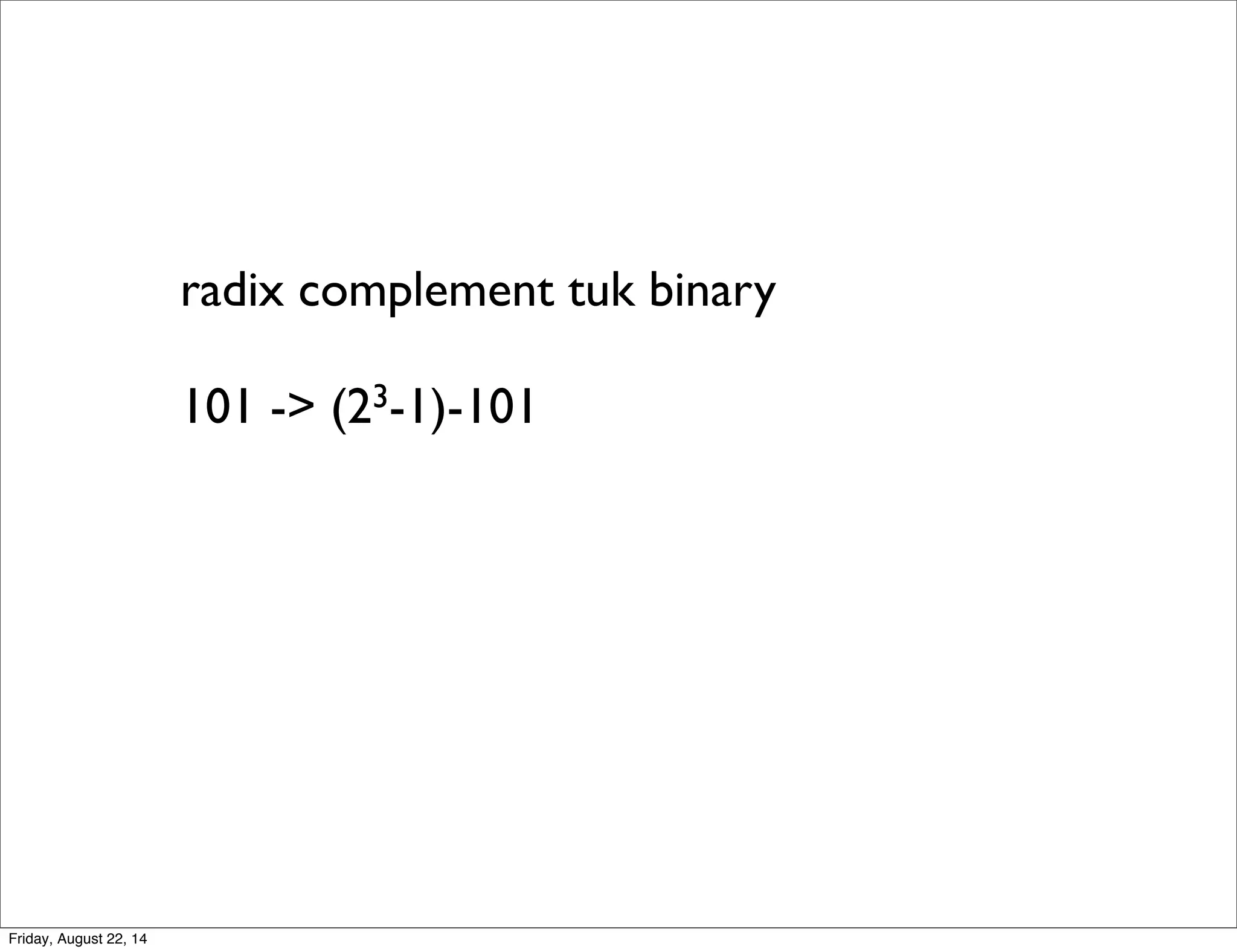

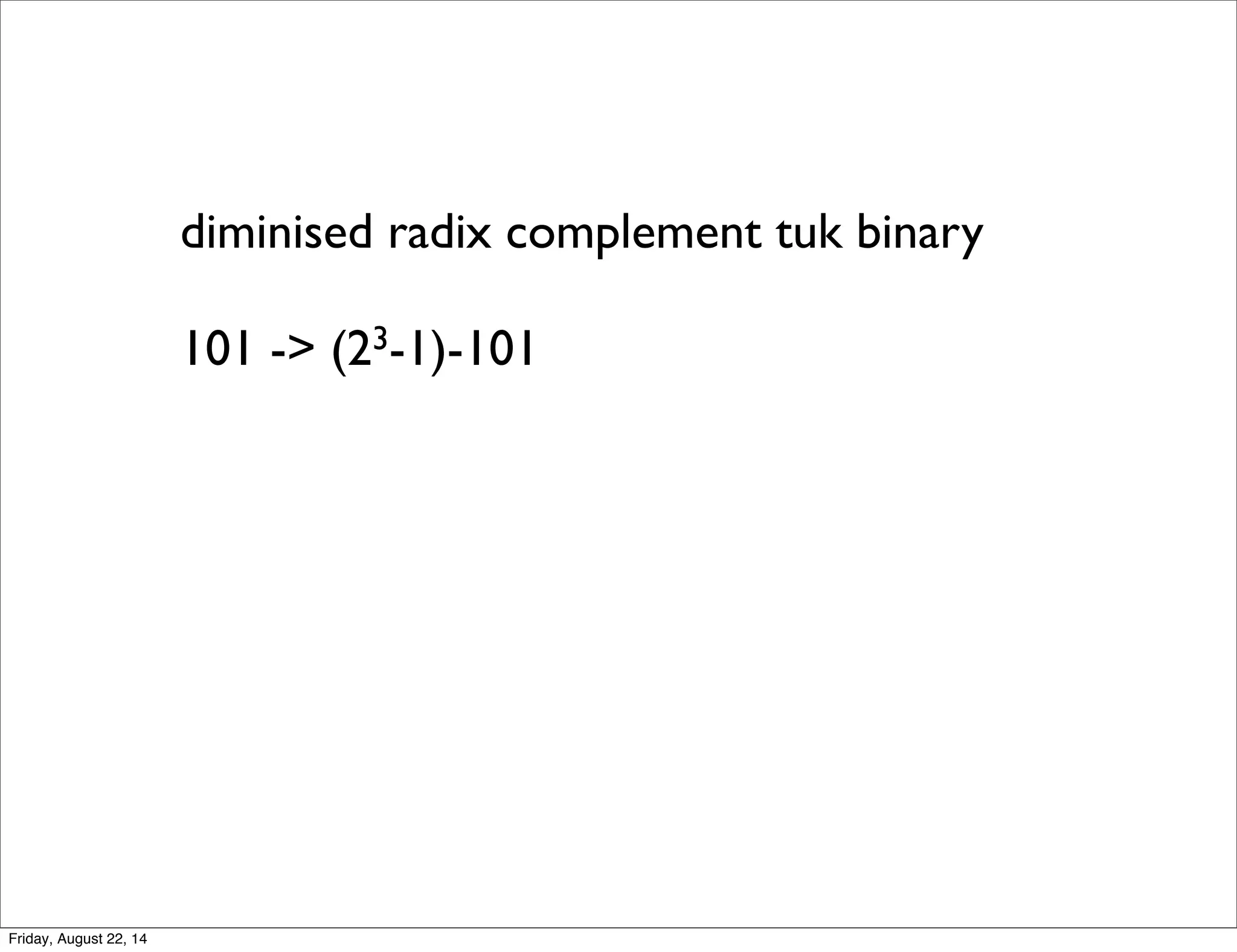

101 -> (23-1)-101

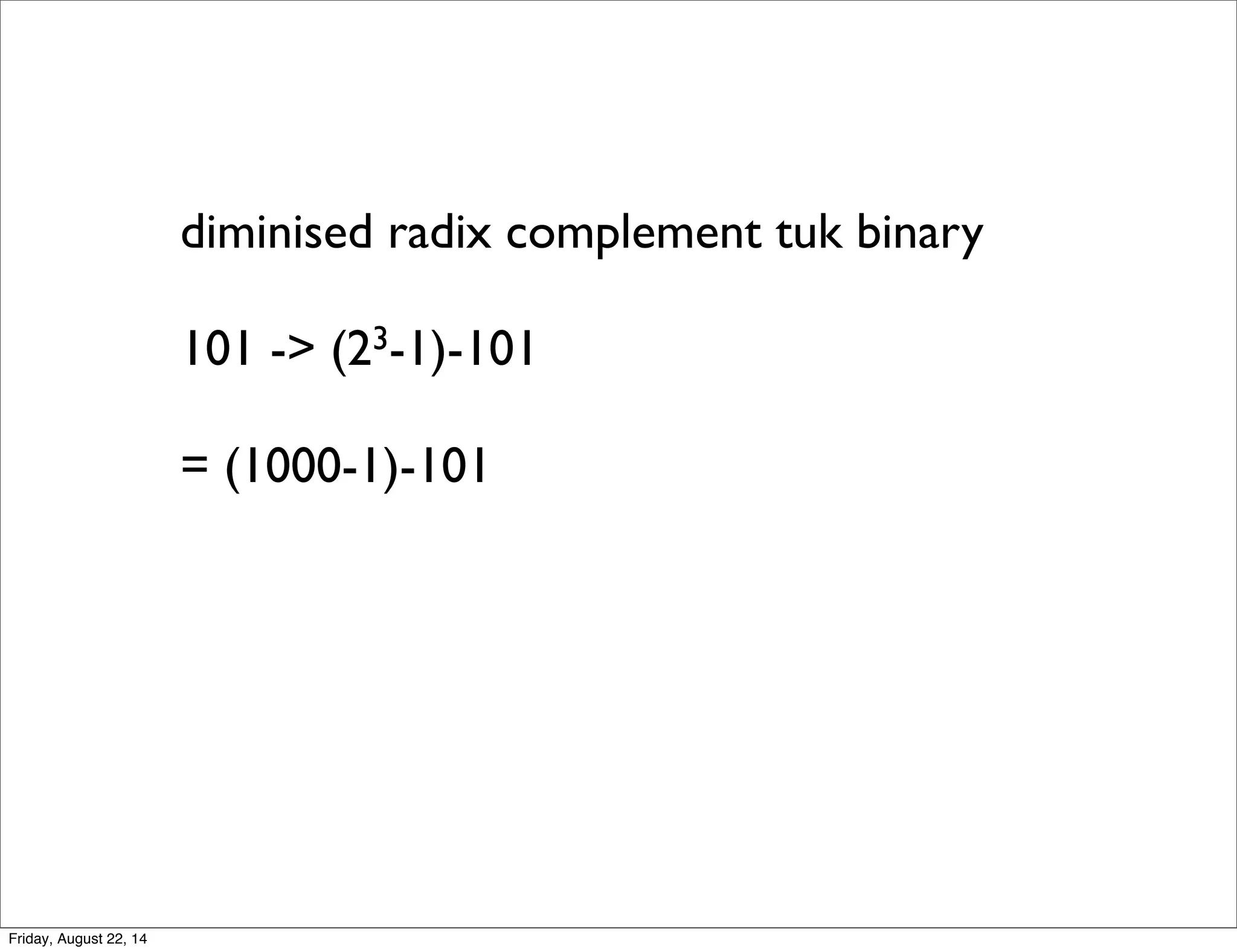

101 -> (23-1)-101
= (1000-1)-101

101 -> (23-1)-101
= (1000-1)-101
= (111)-101

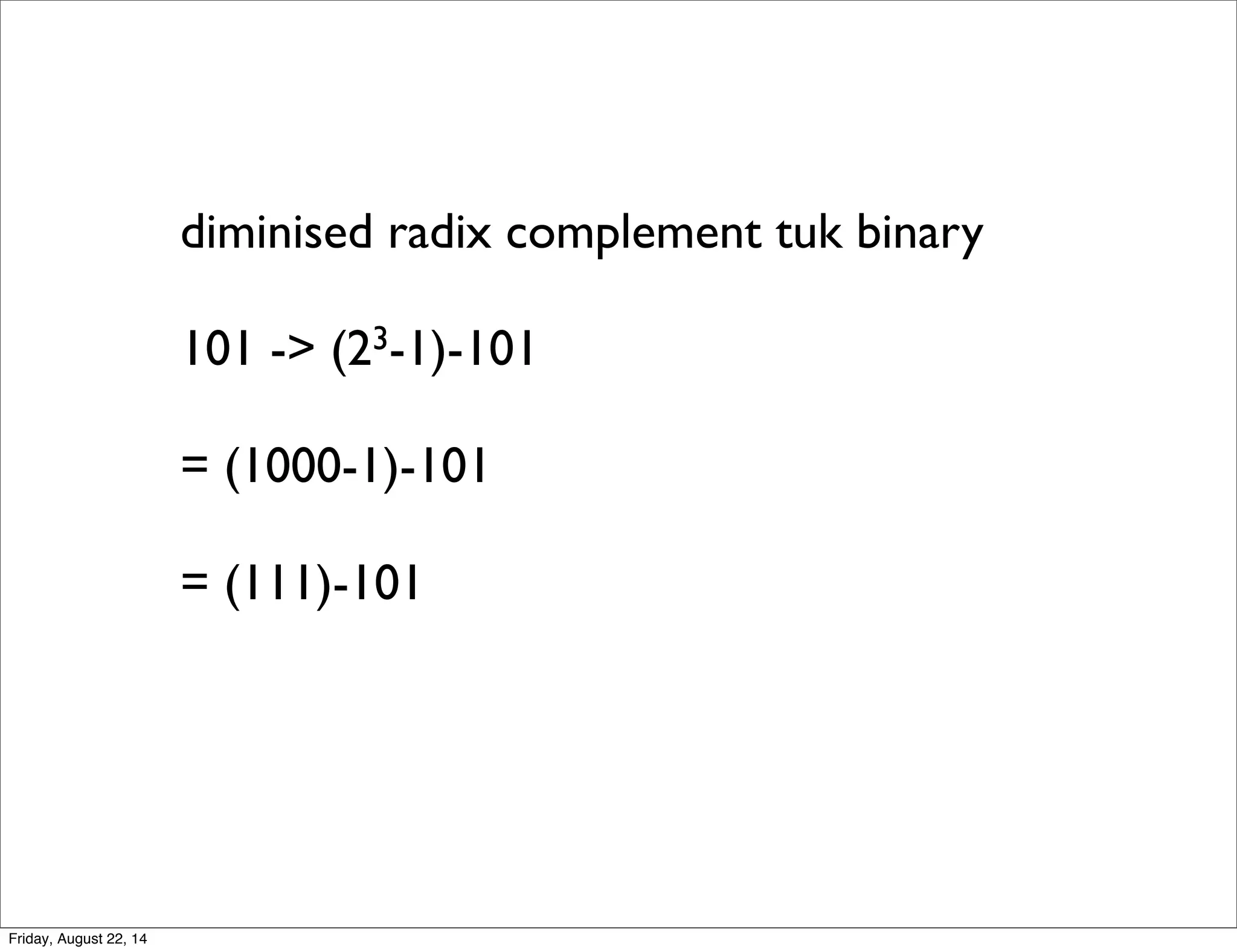

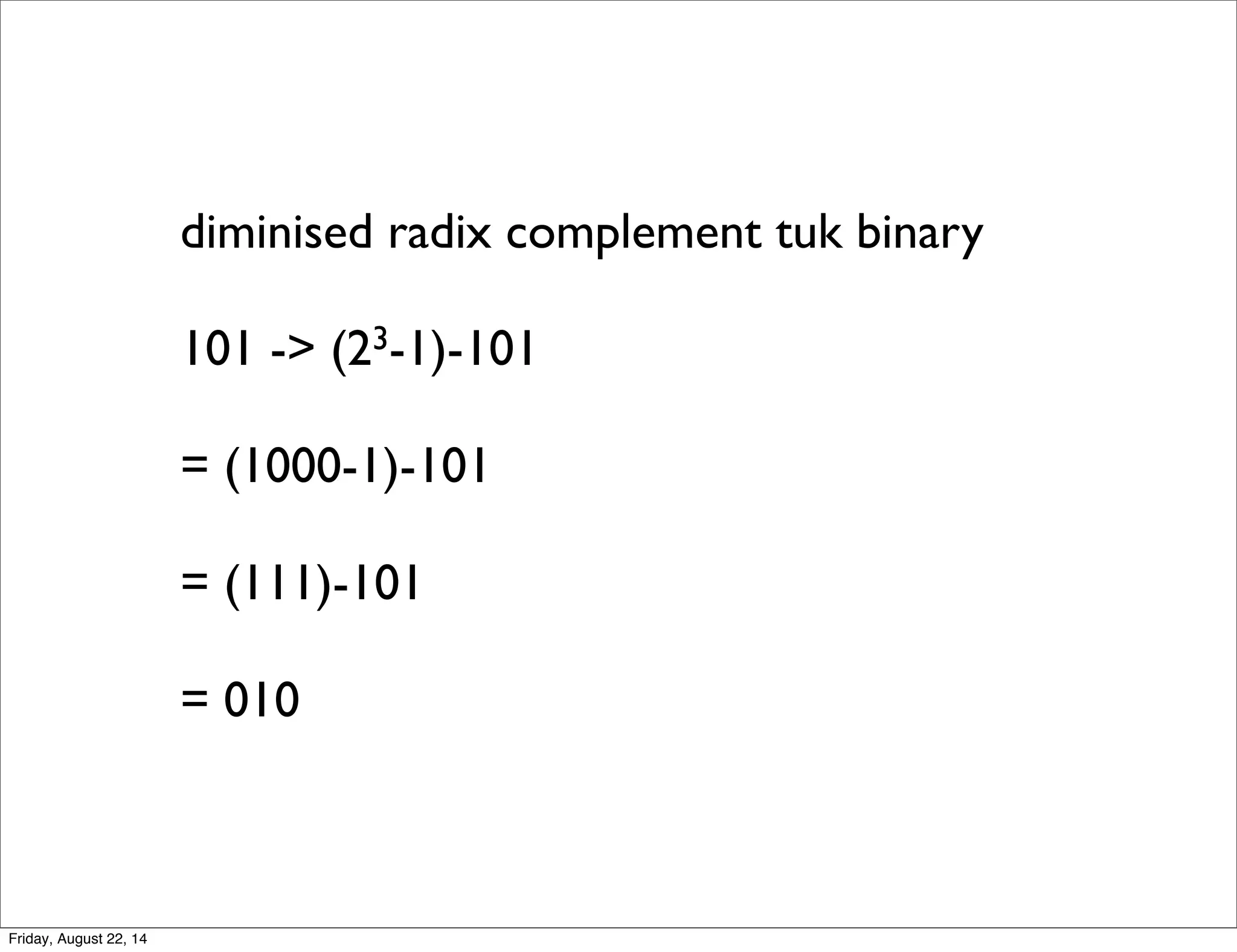

101 -> (23-1)-101
= (1000-1)-101
= (111)-101
= 010

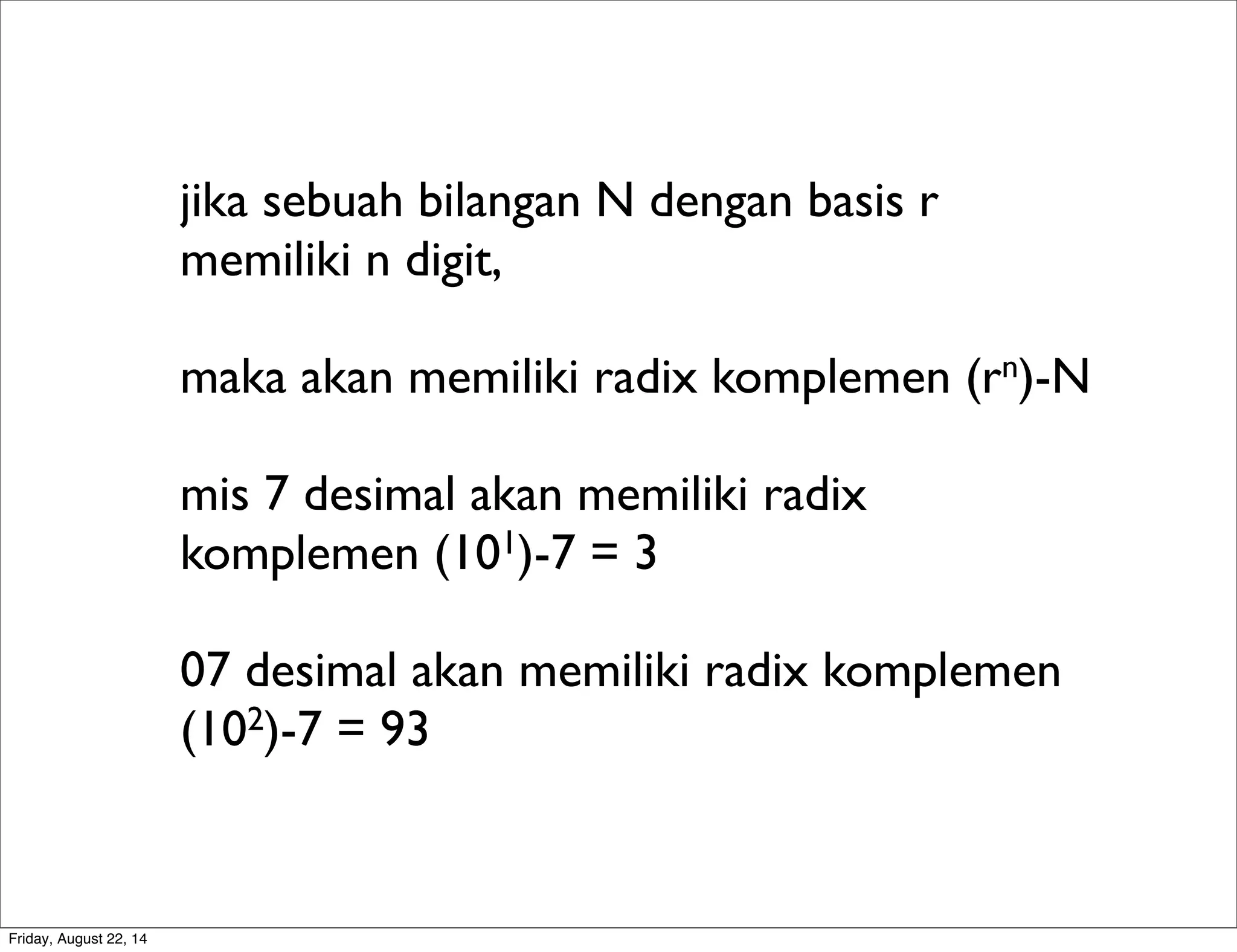

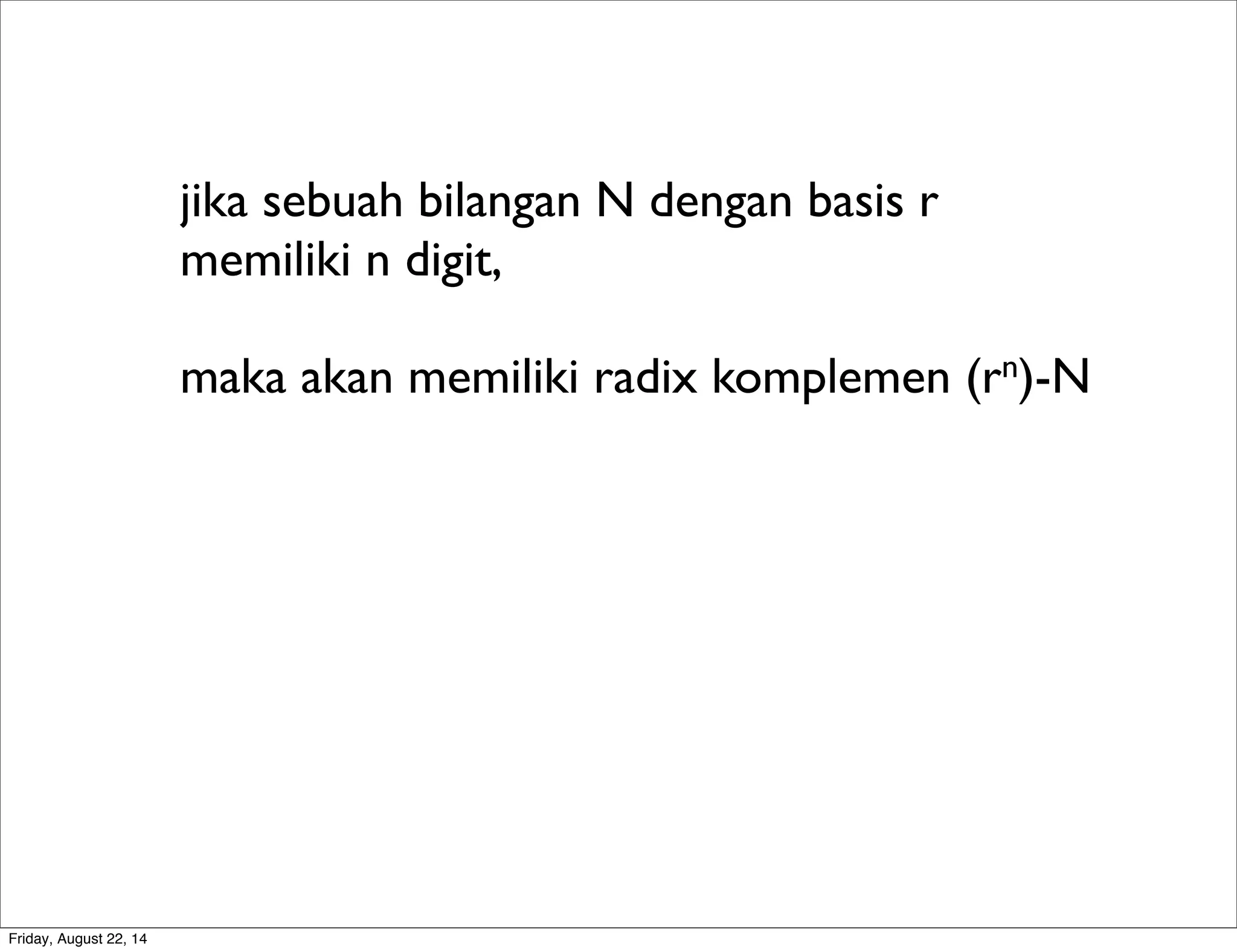

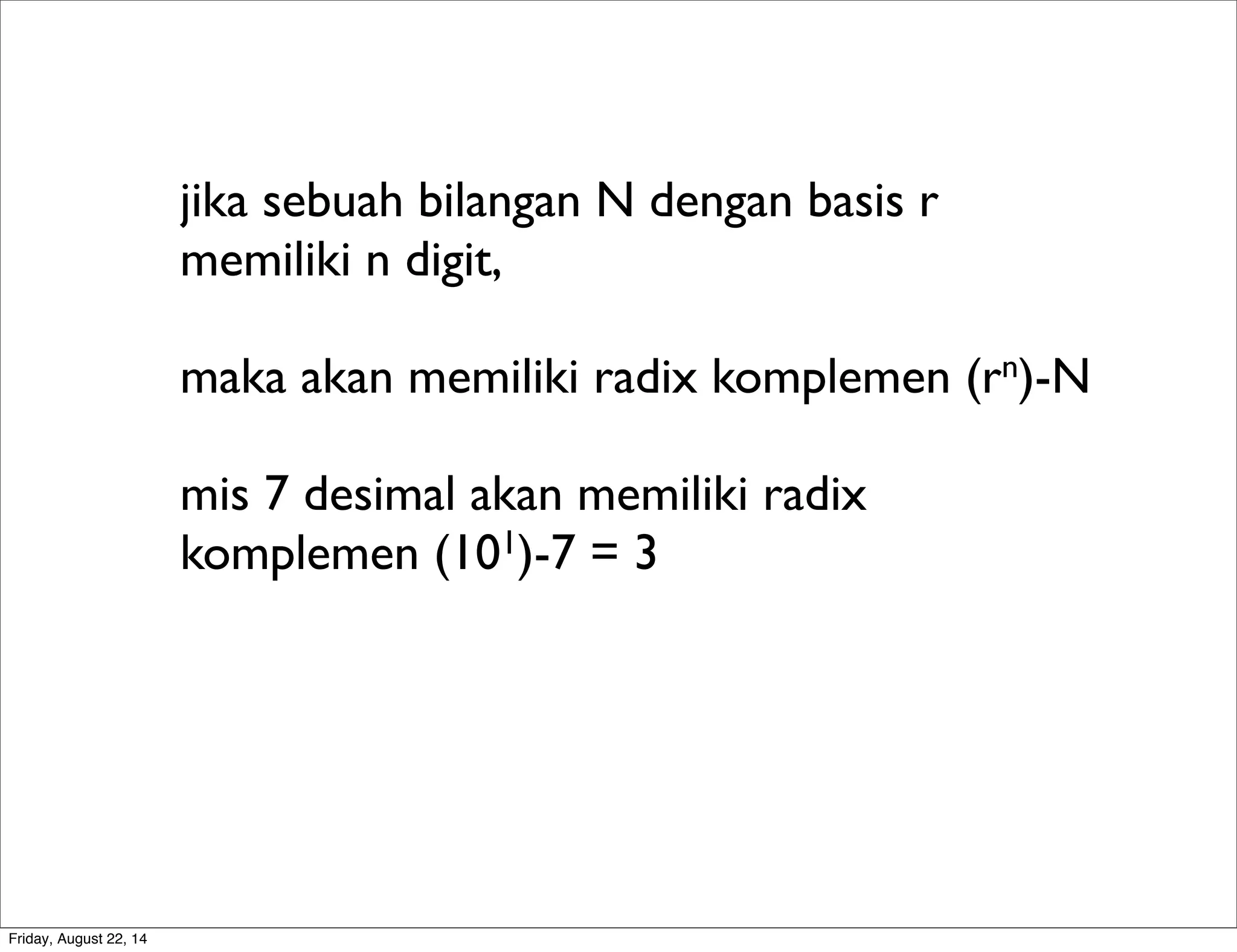

memiliki n digit,
maka akan memiliki radix komplemen (rn)-N

memiliki n digit,
mis 7 desimal akan memiliki radix
komplemen (101)-7 = 3

memiliki n digit,
mis 7 desimal akan memiliki radix
komplemen (101)-7 = 3
07 desimal akan memiliki radix komplemen
(102)-7 = 93

radix complement tuk binary

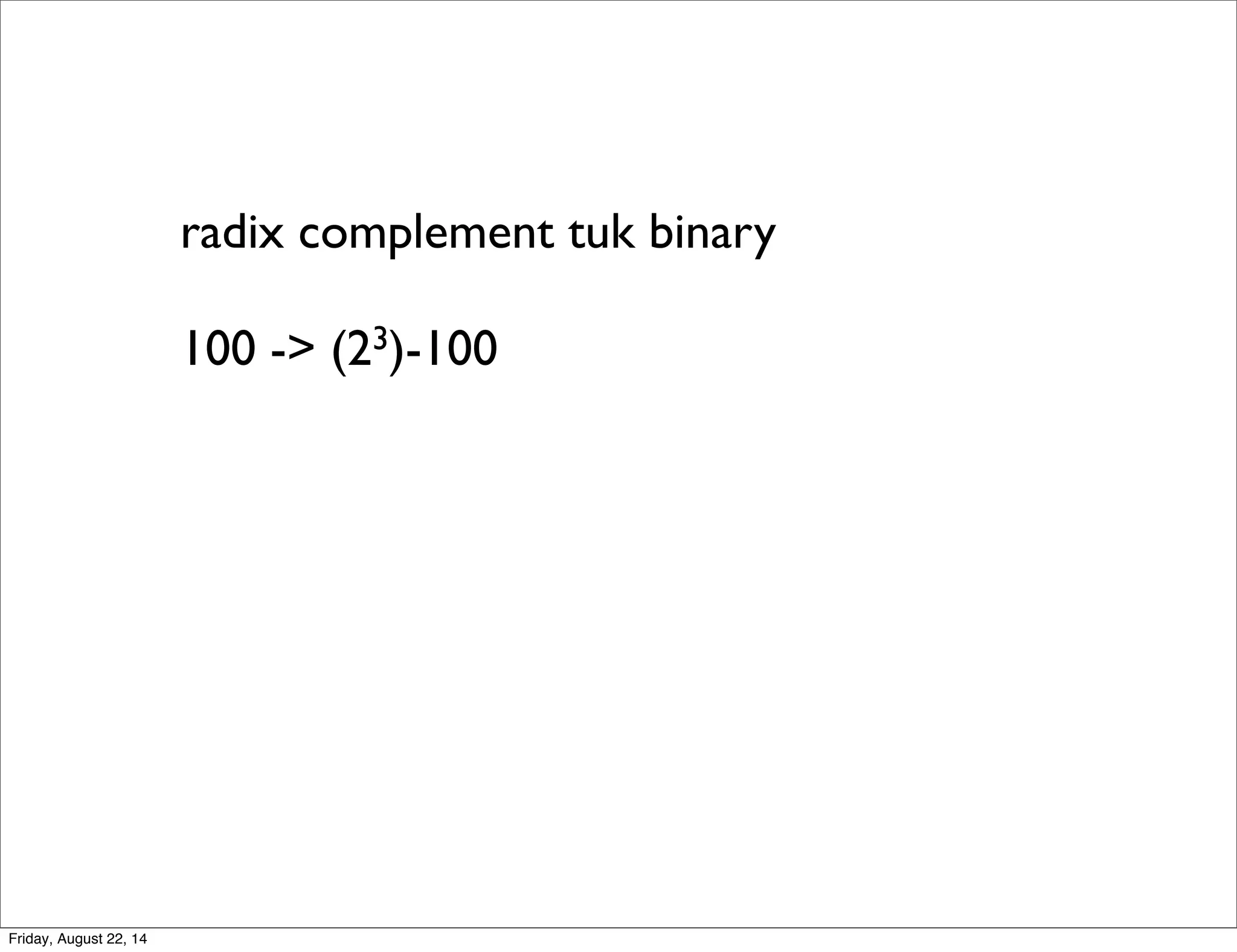

100 -> (23)-100

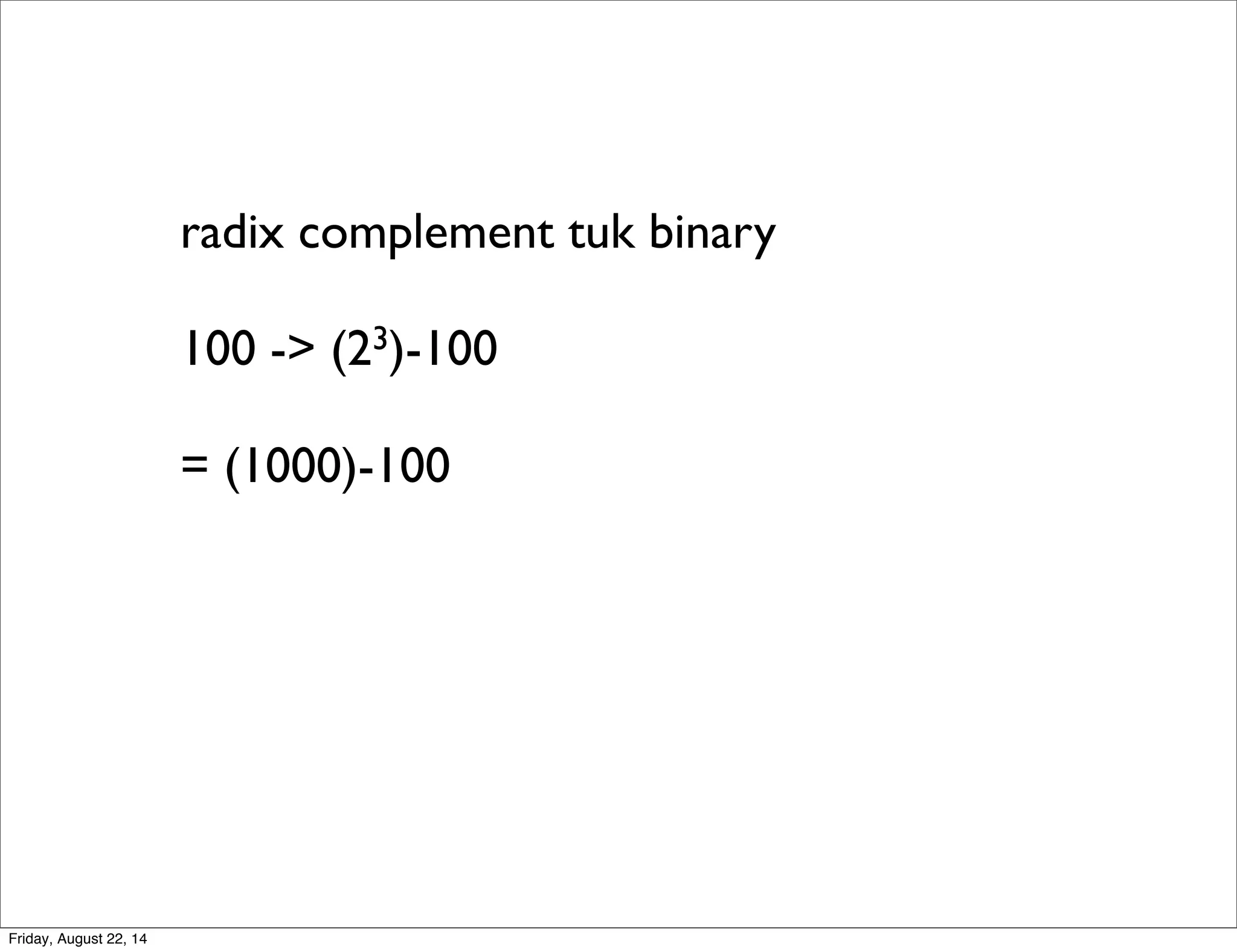

100 -> (23)-100
= (1000)-100

100 -> (23)-100
= (1000)-100
= (1000)-100

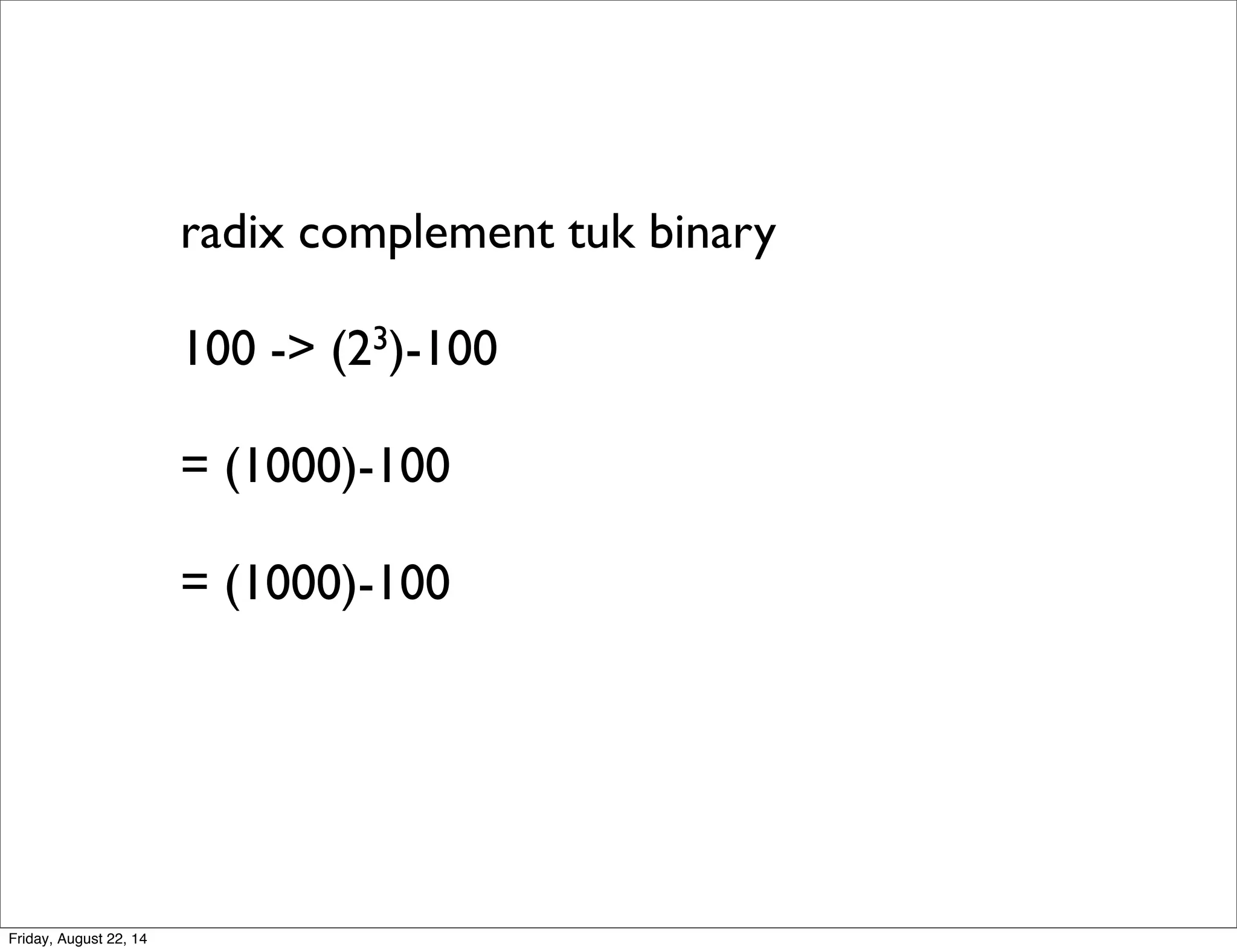

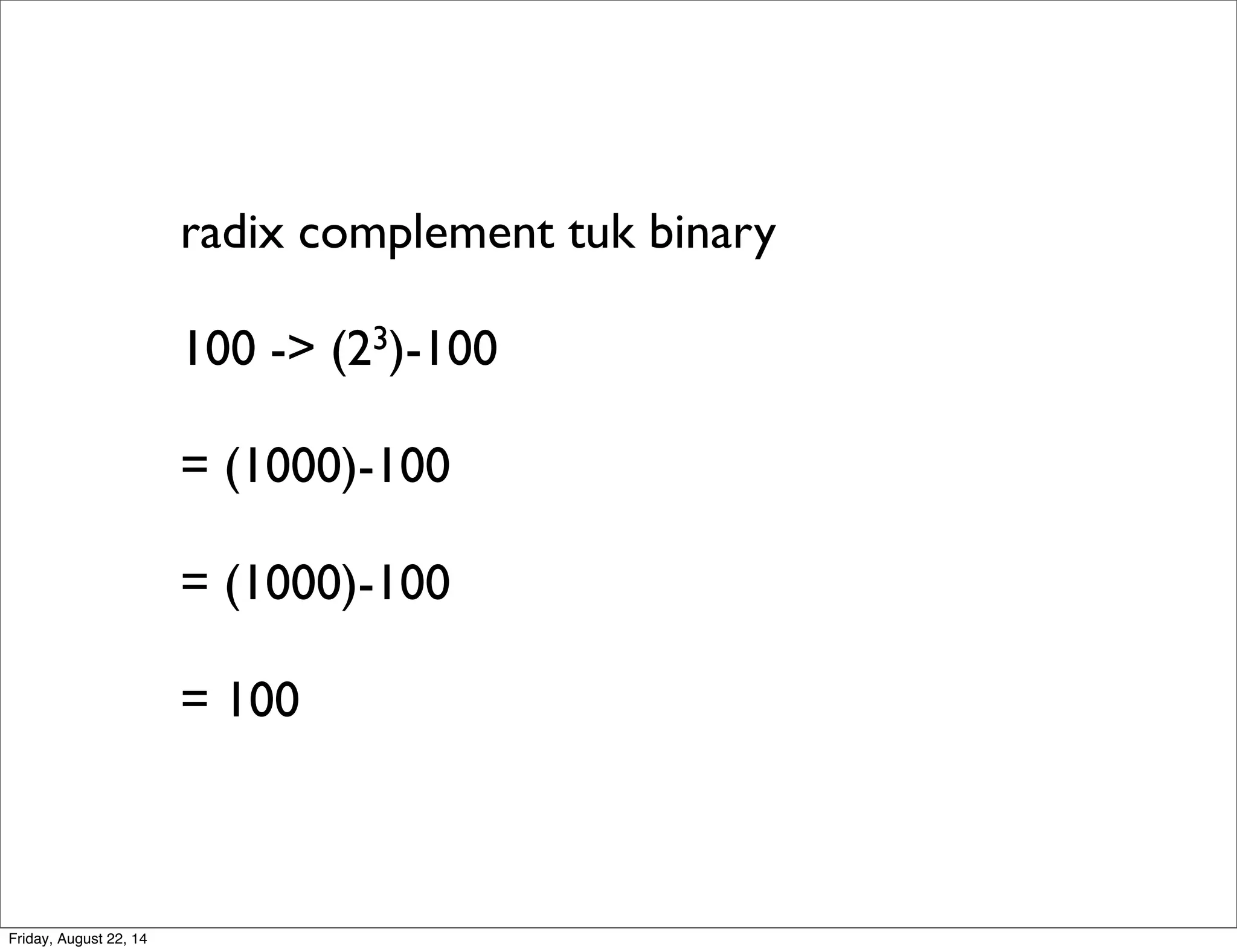

100 -> (23)-100
= (1000)-100
= (1000)-100
= 100

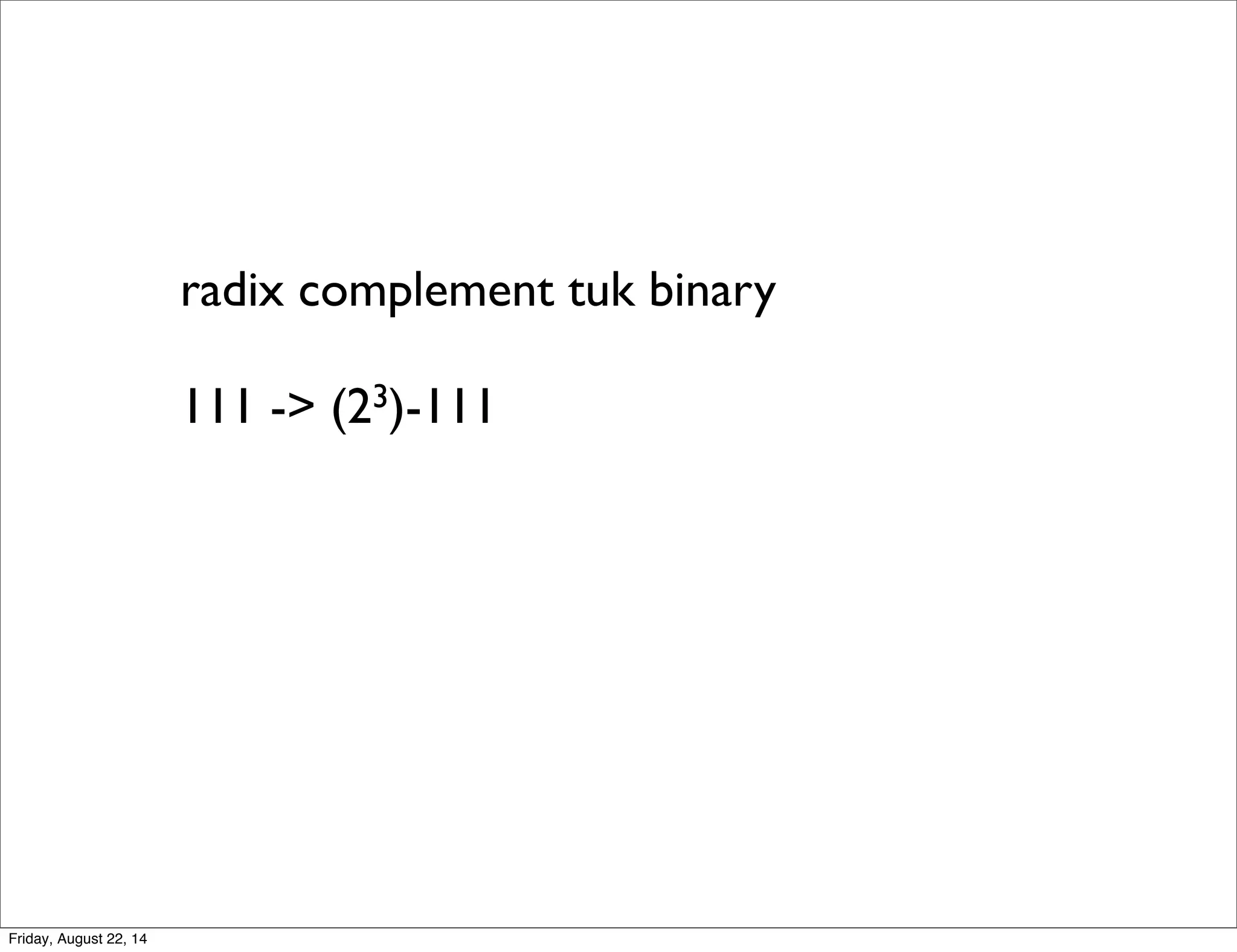

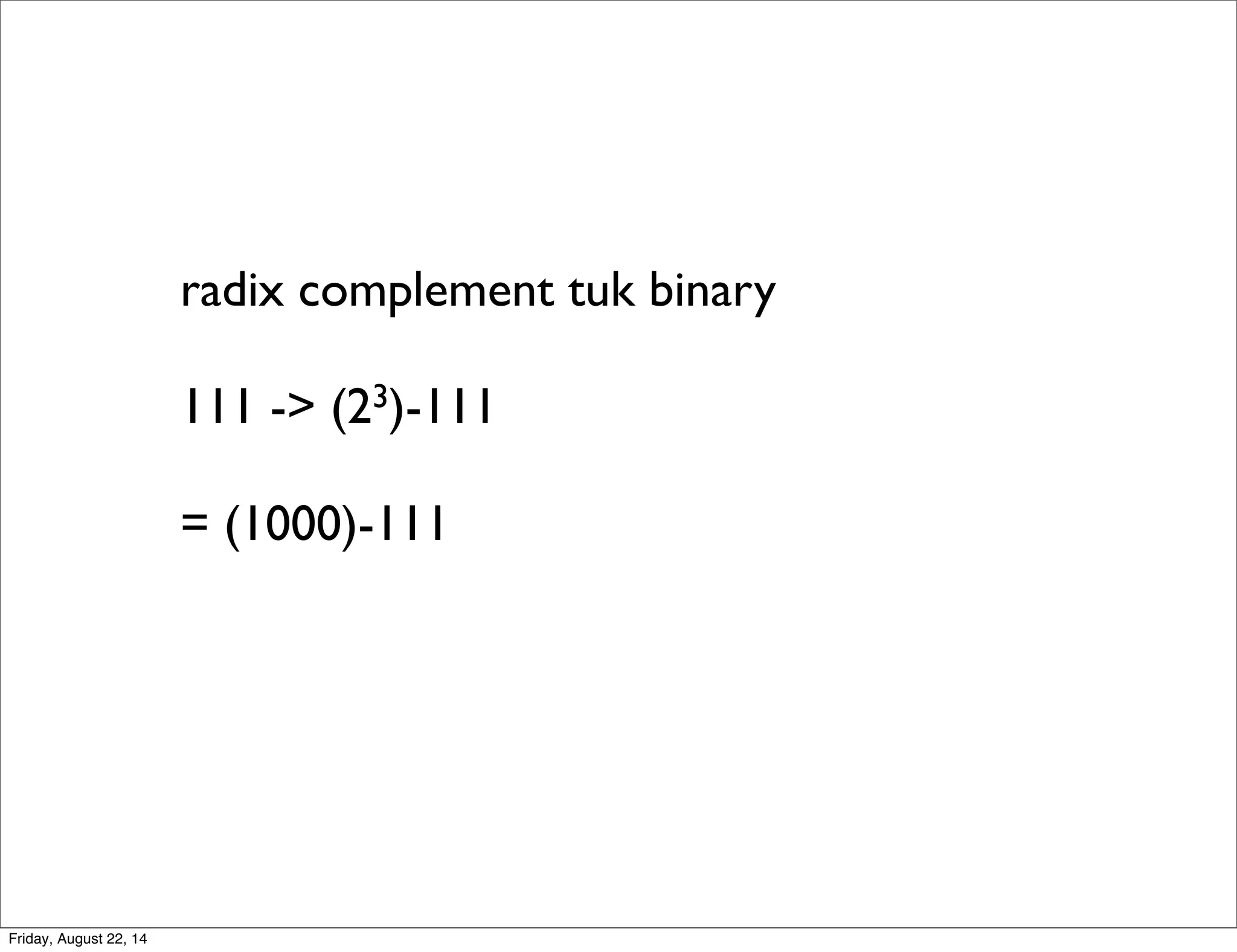

111 -> (23)-111

111 -> (23)-111
= (1000)-111

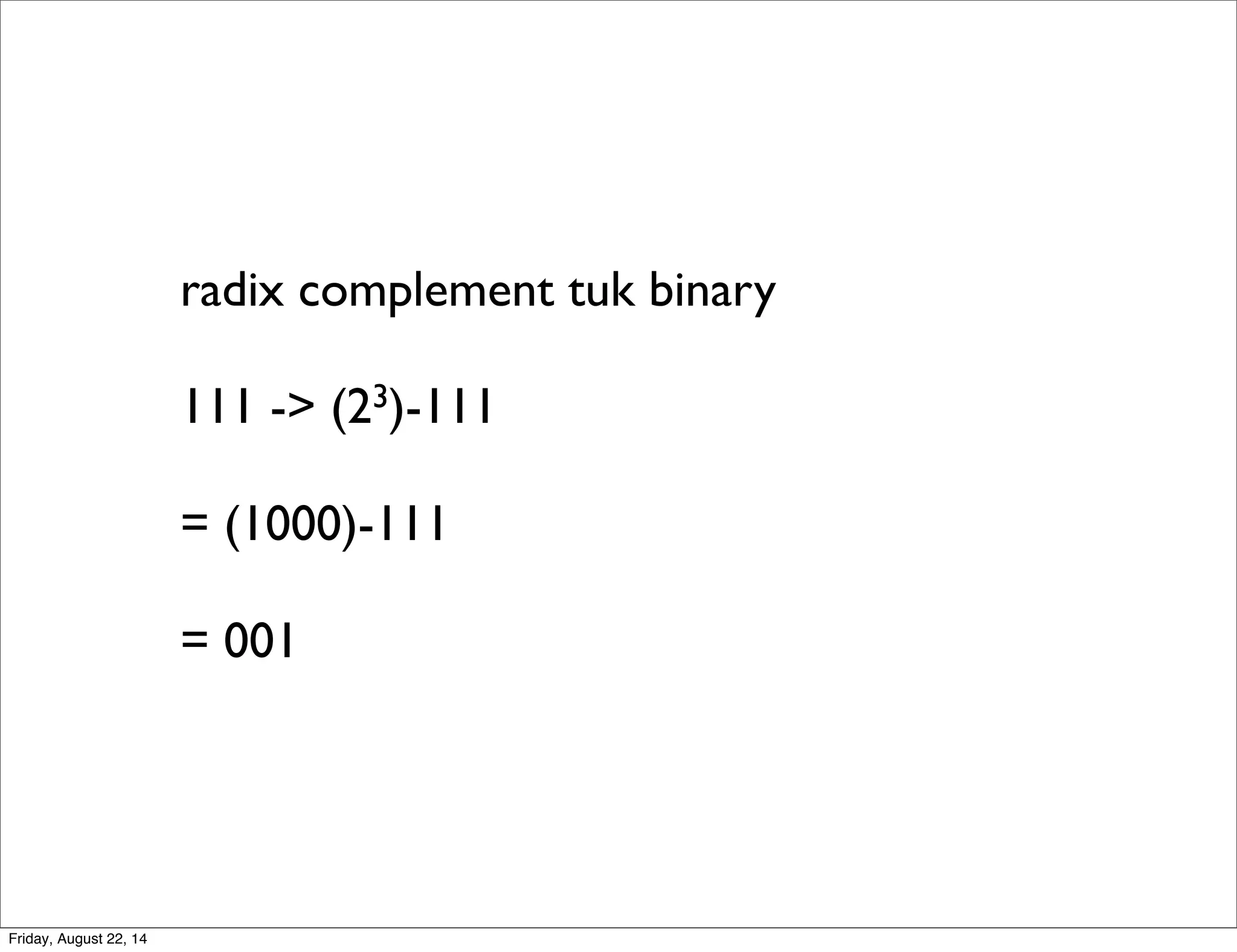

111 -> (23)-111
= (1000)-111
= 001

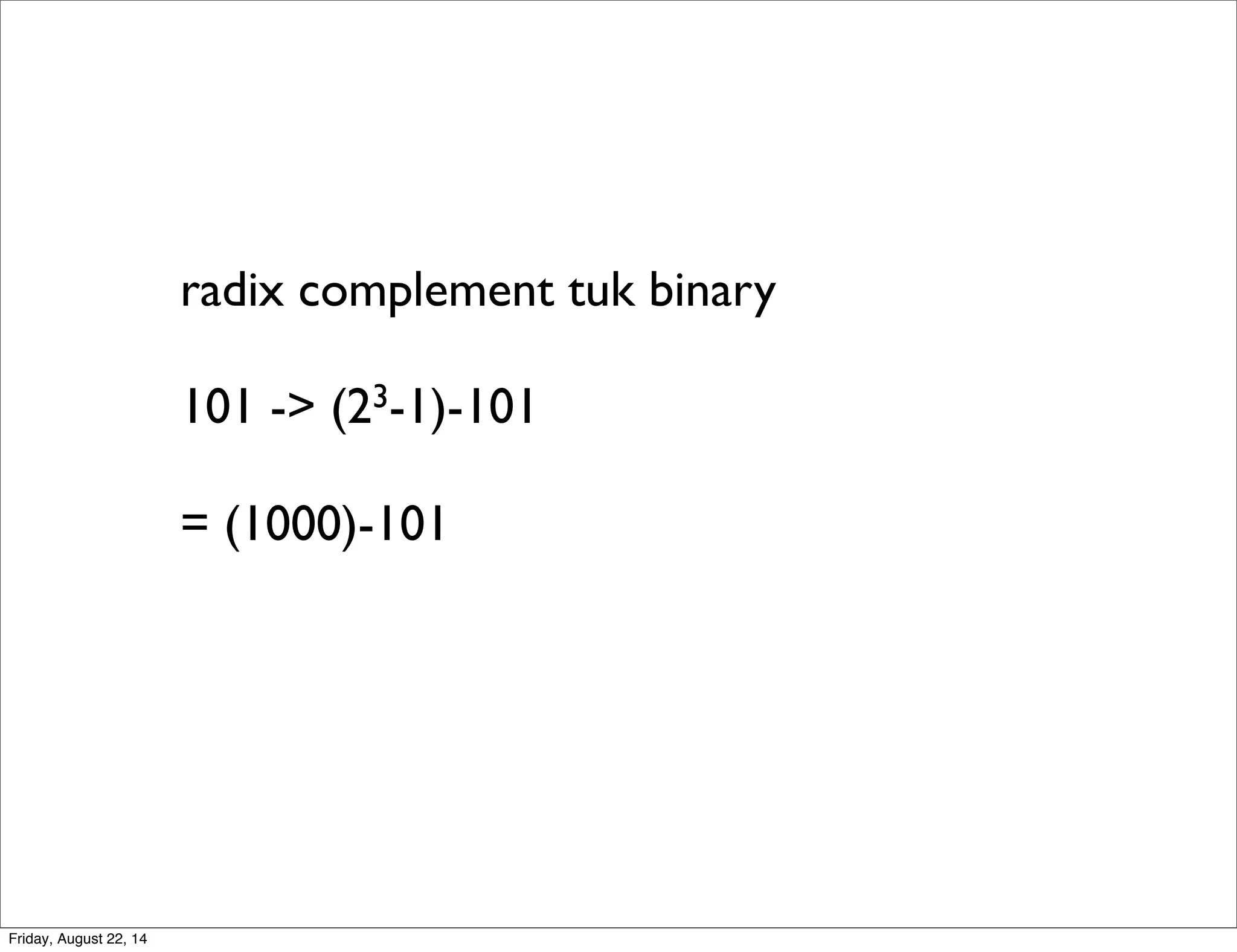

101 -> (23-1)-101

101 -> (23-1)-101
= (1000)-101

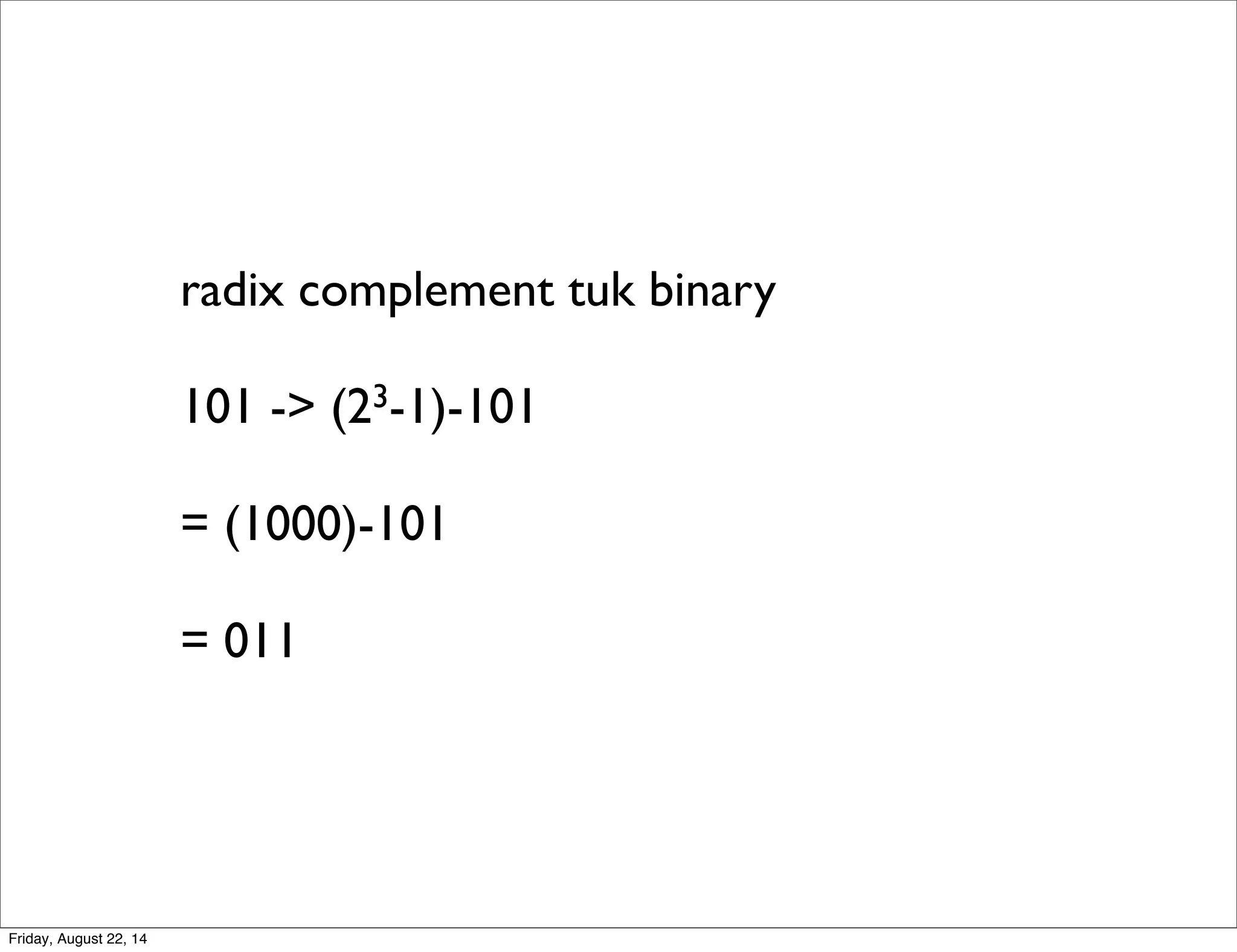

101 -> (23-1)-101
= (1000)-101
= 011

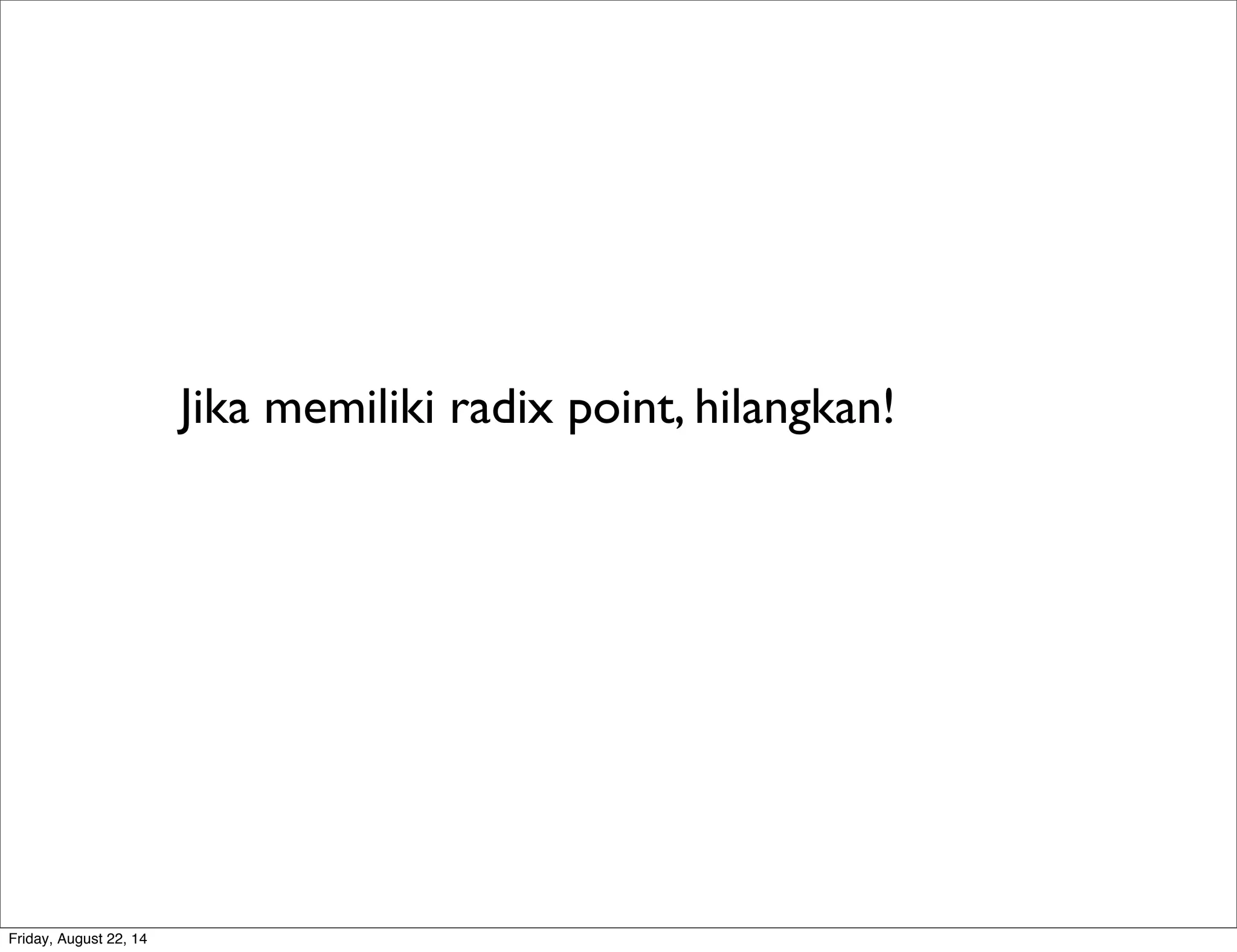

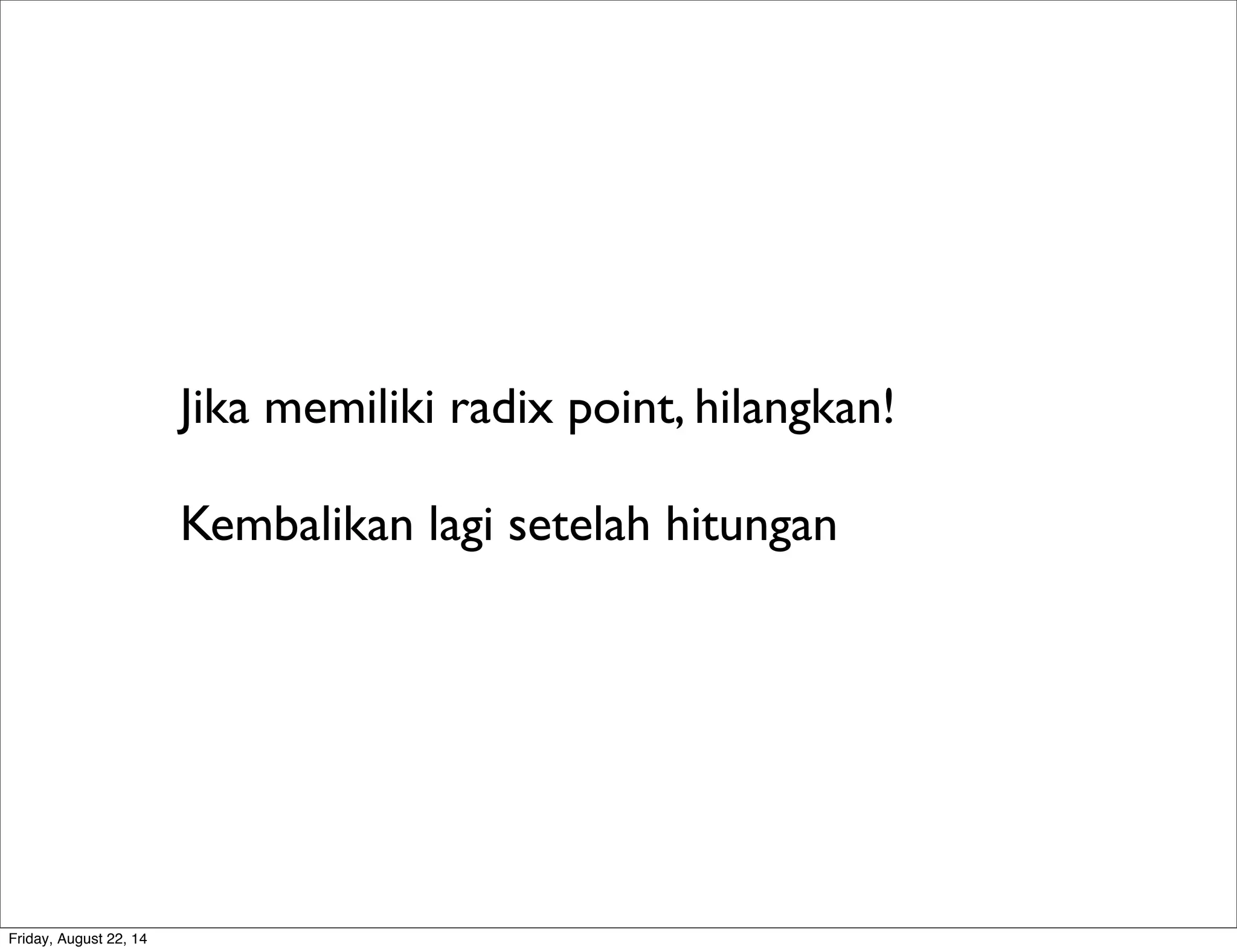

Jika memiliki radix point, hilangkan!

Jika memiliki radix point, hilangkan!
Kembalikan lagi setelah hitungan

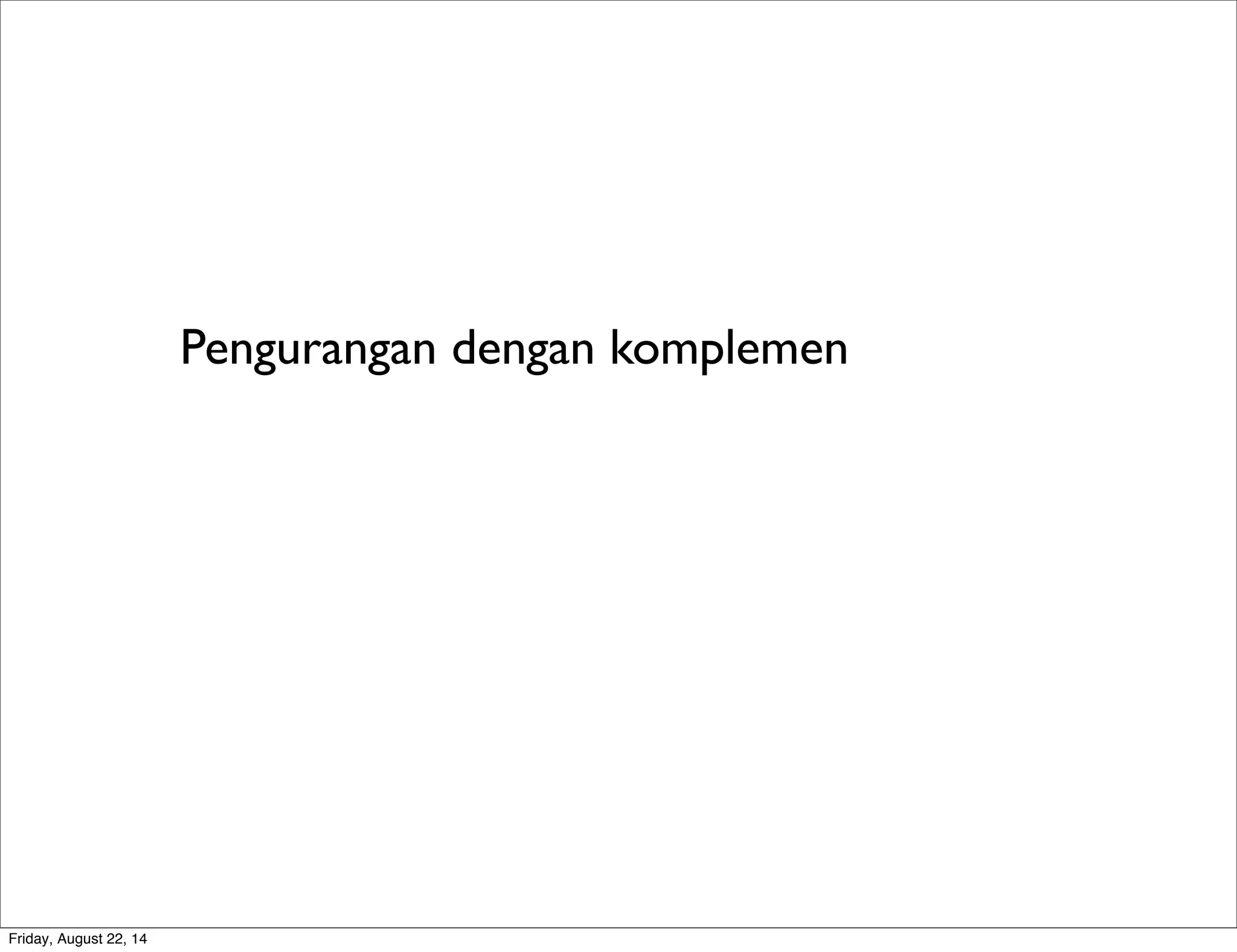

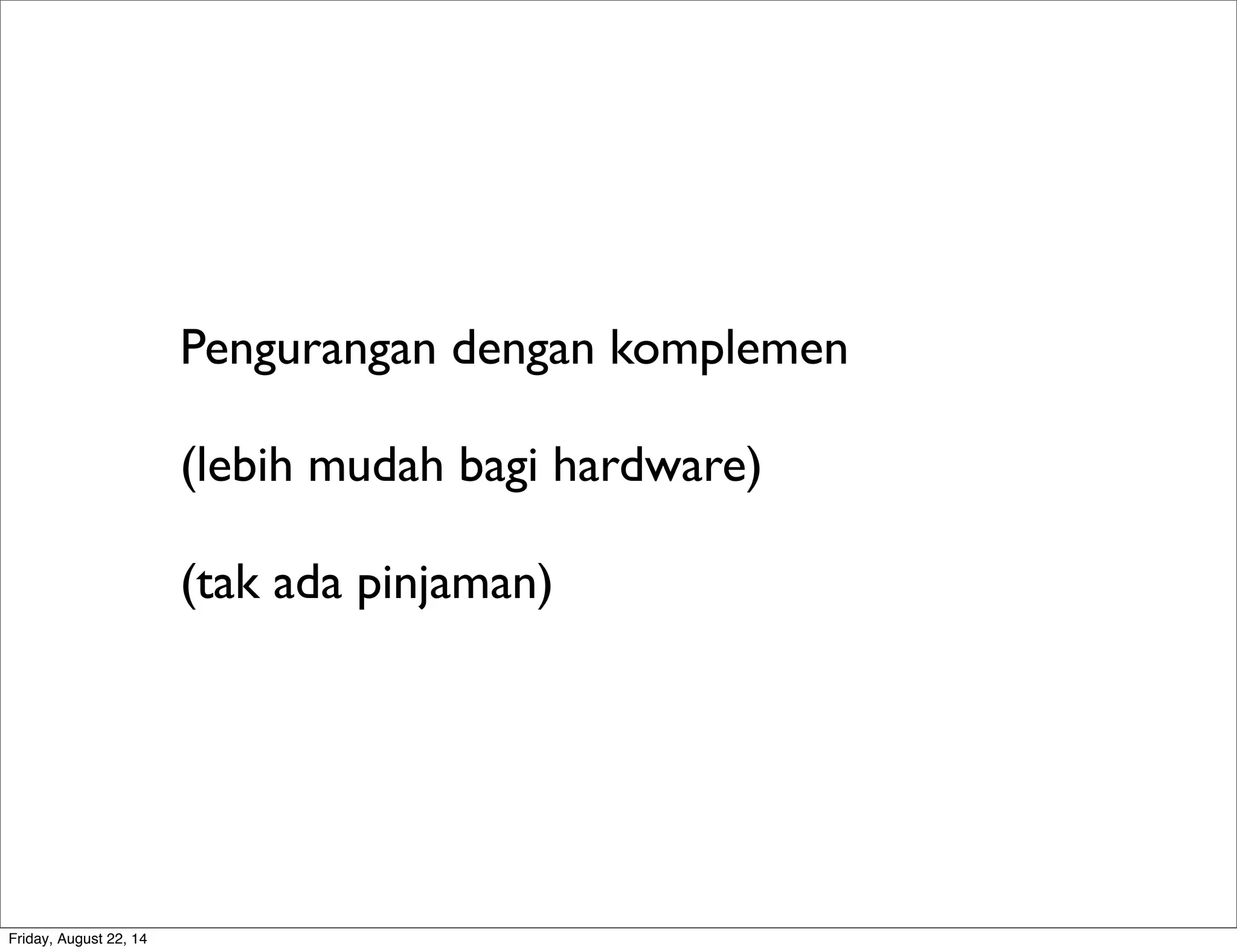

Pengurangan dengan komplemen

(lebih mudah bagi hardware)

(lebih mudah bagi hardware)
(tak ada pinjaman)

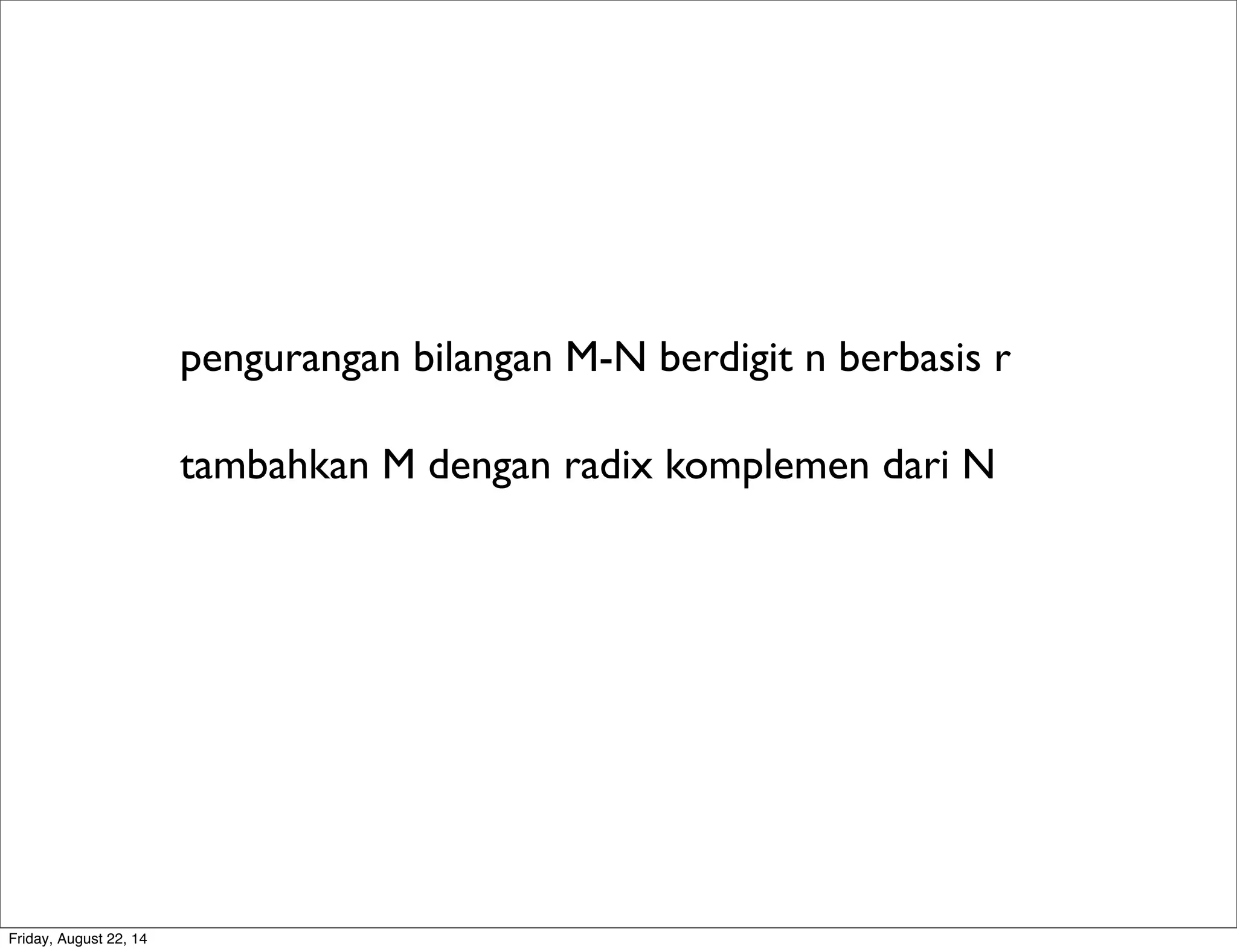

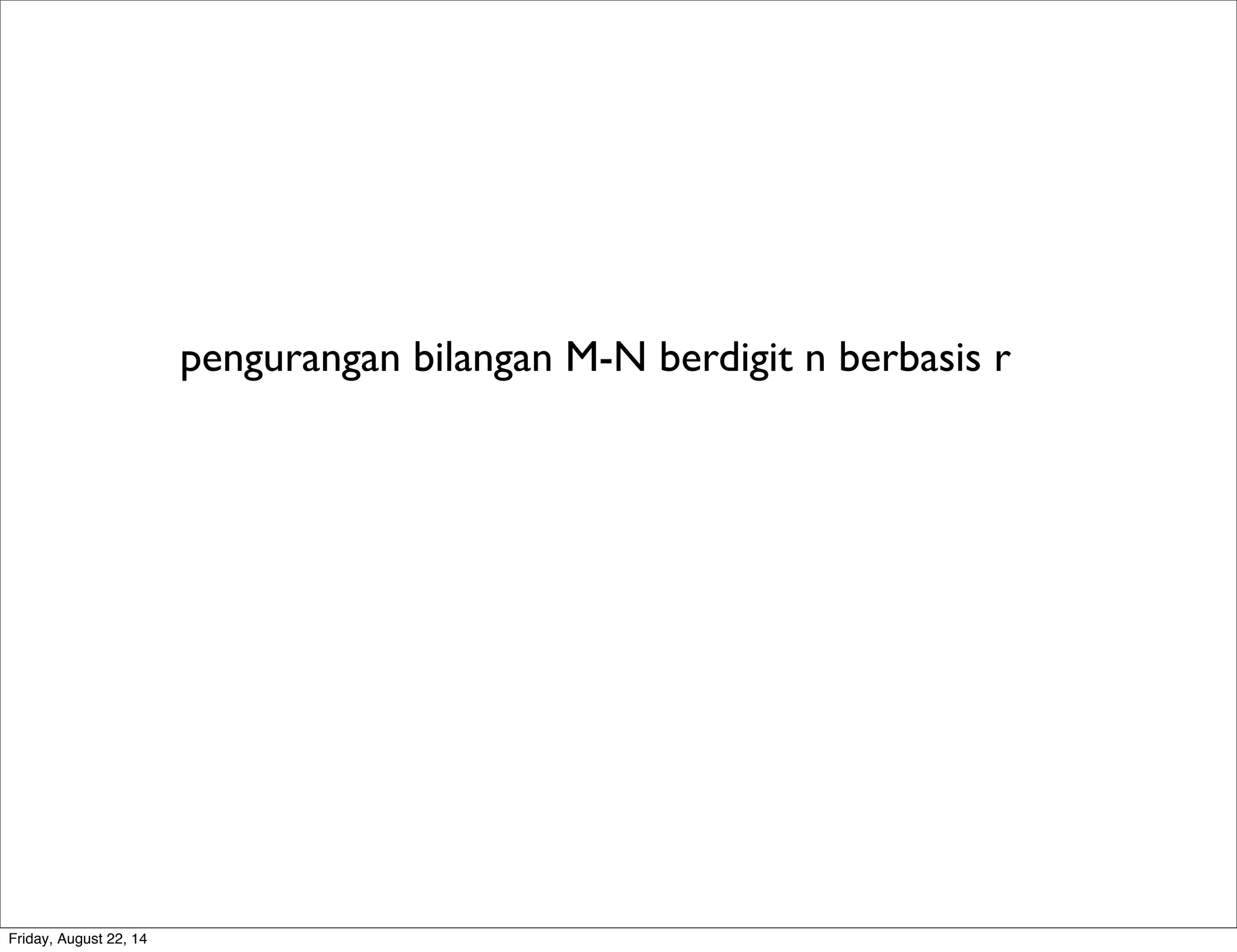

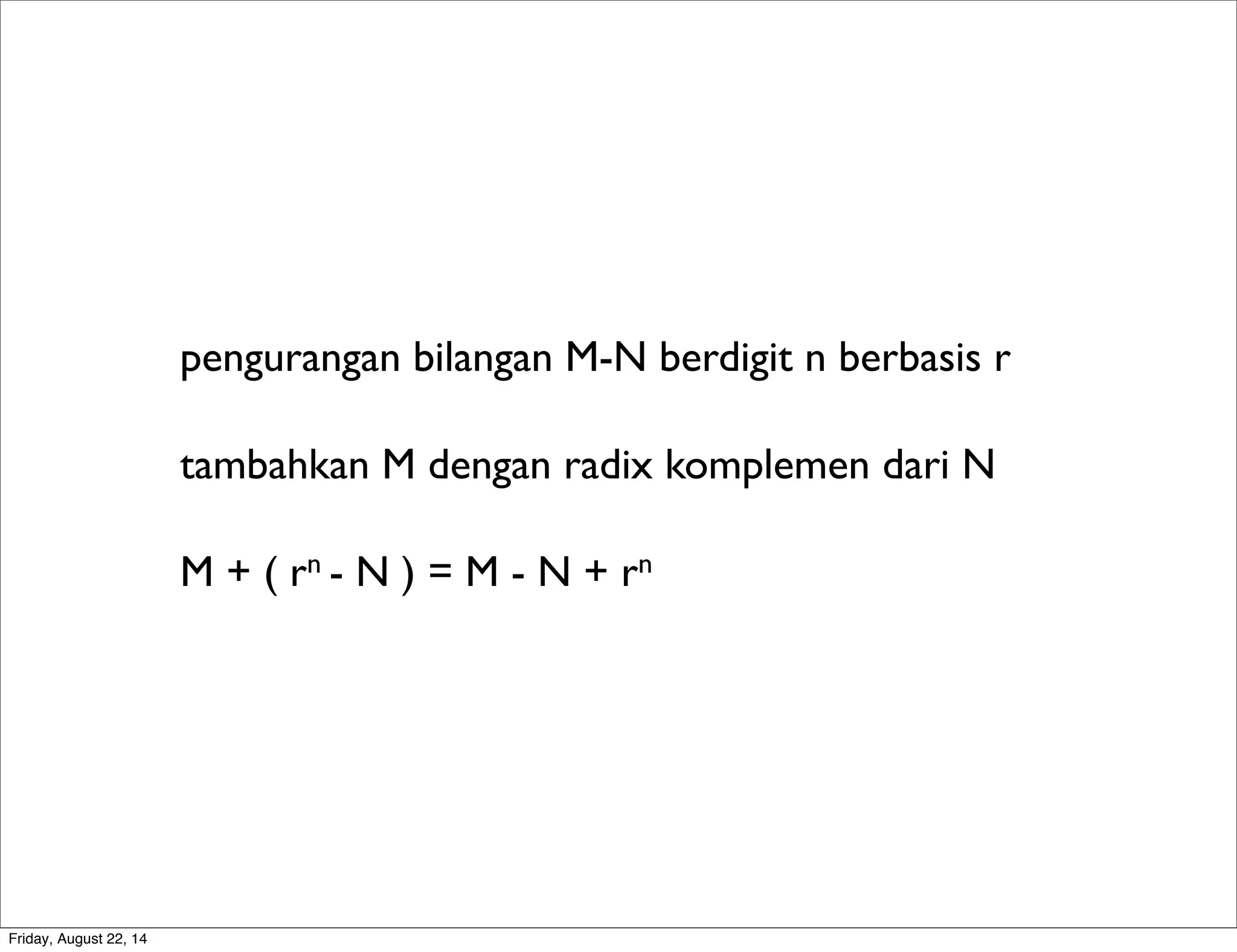

pengurangan bilangan M-N berdigit n berbasis r

tambahkan M dengan radix komplemen dari N

tambahkan M dengan radix komplemen dari N
M + ( rn - N ) = M - N + rn

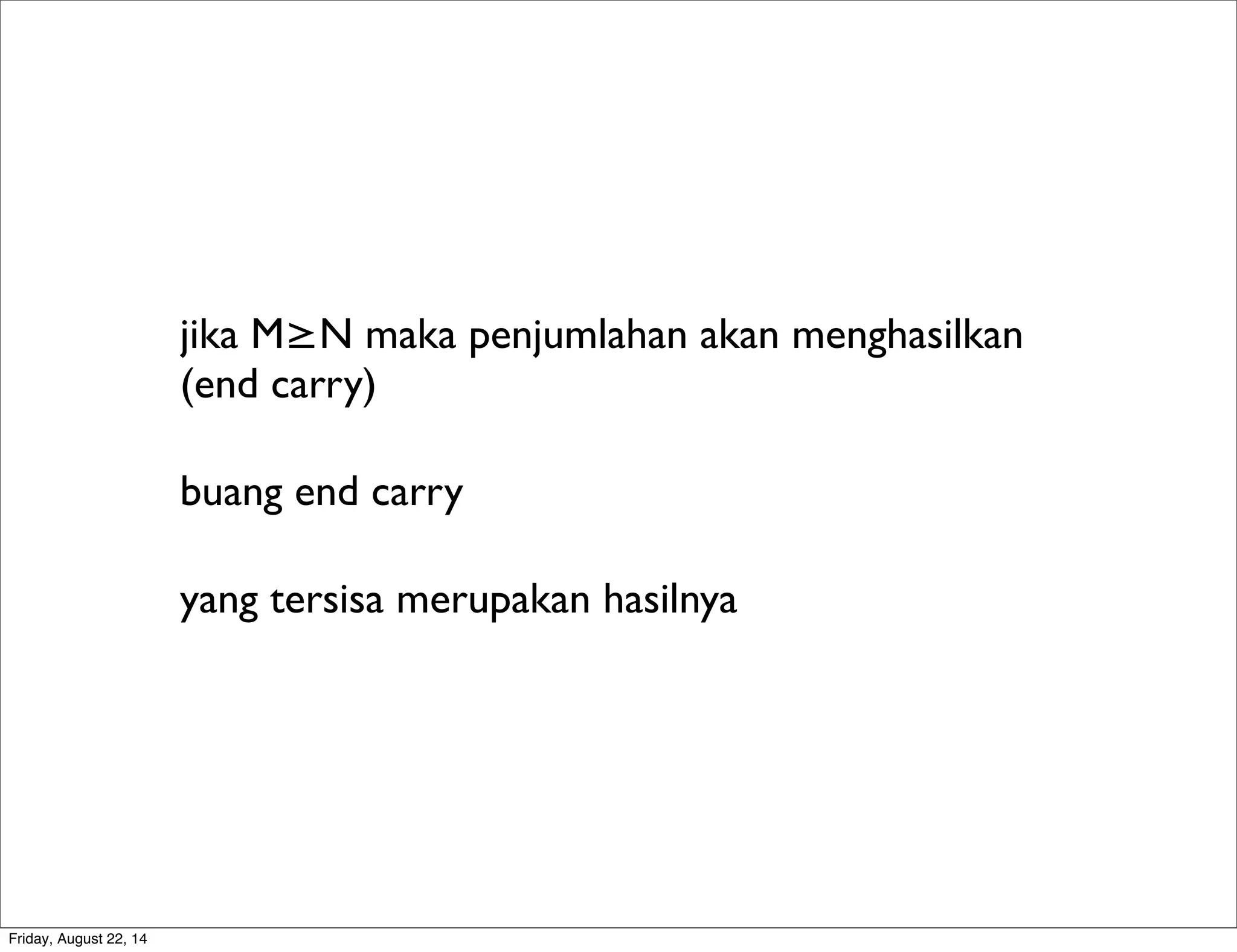

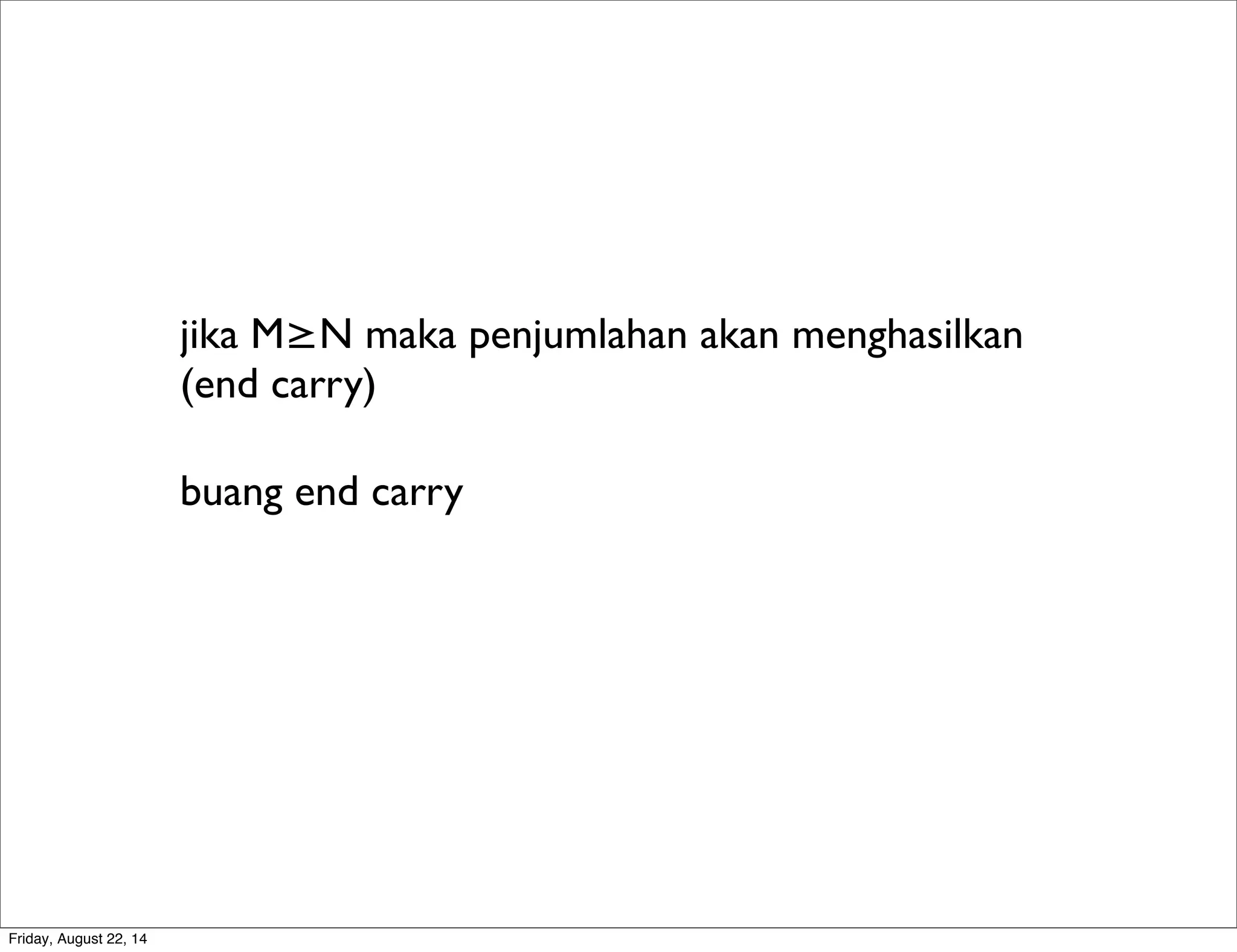

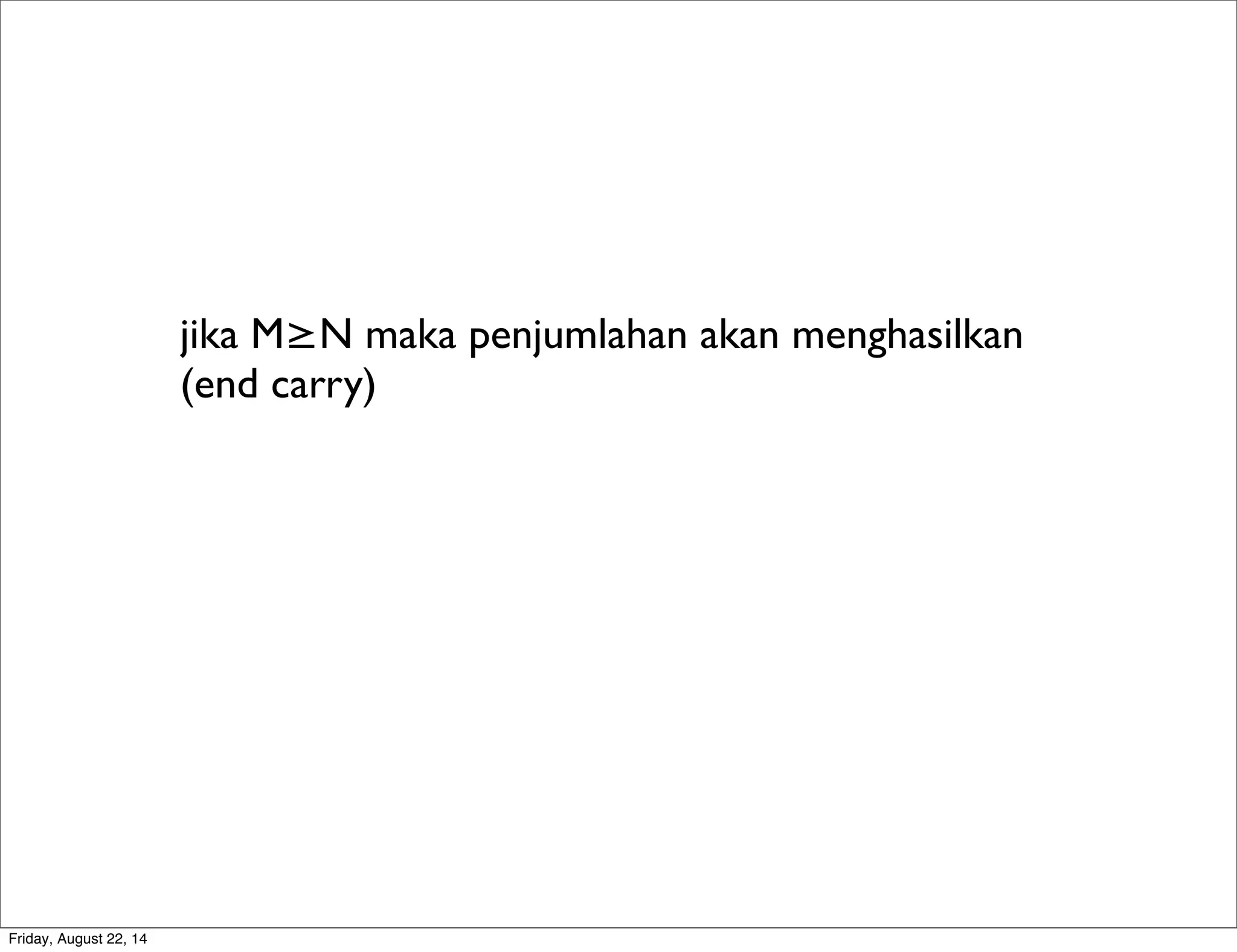

jika M≥N maka penjumlahan akan menghasilkan
(end carry)

(end carry)
buang end carry

(end carry)
buang end carry
yang tersisa merupakan hasilnya

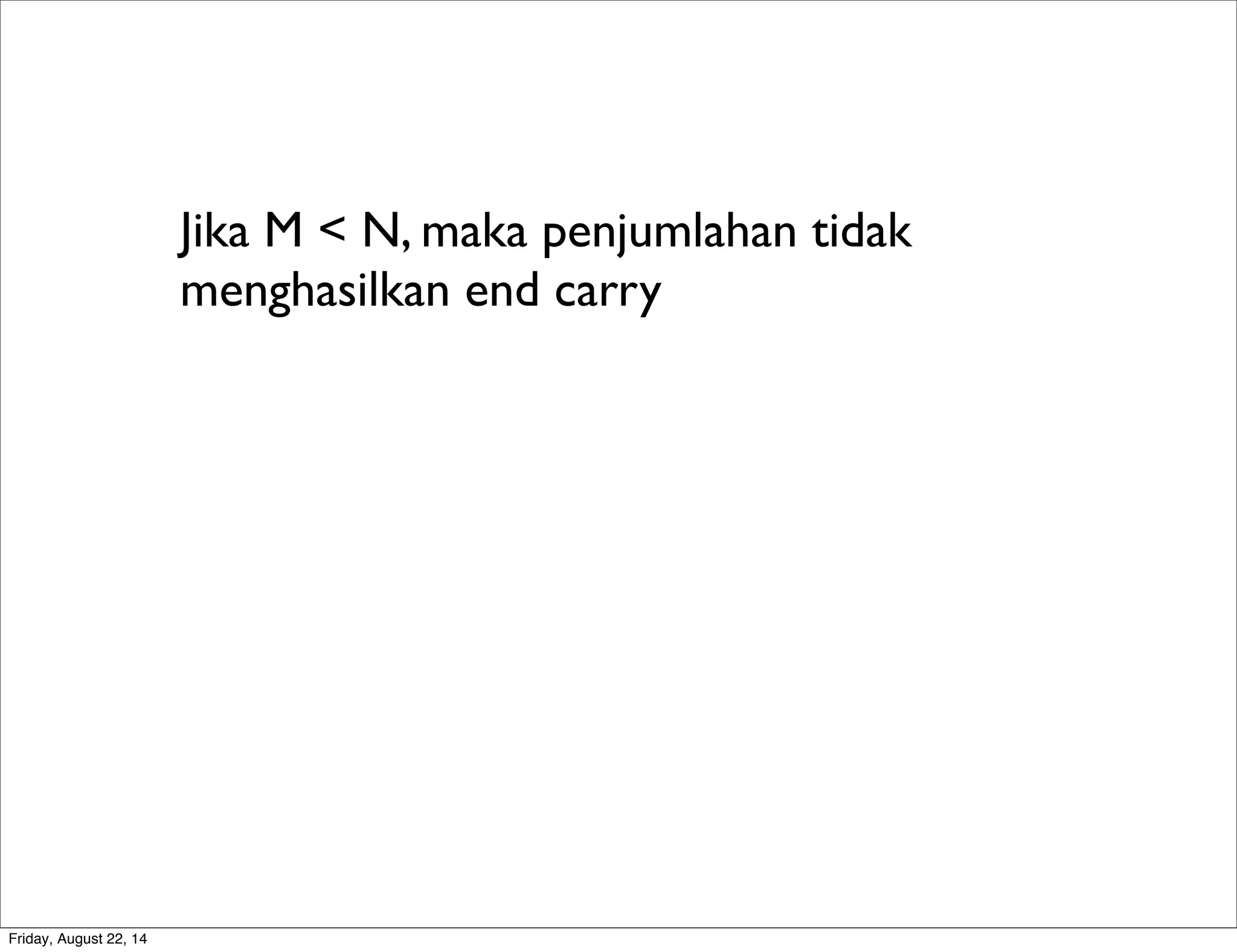

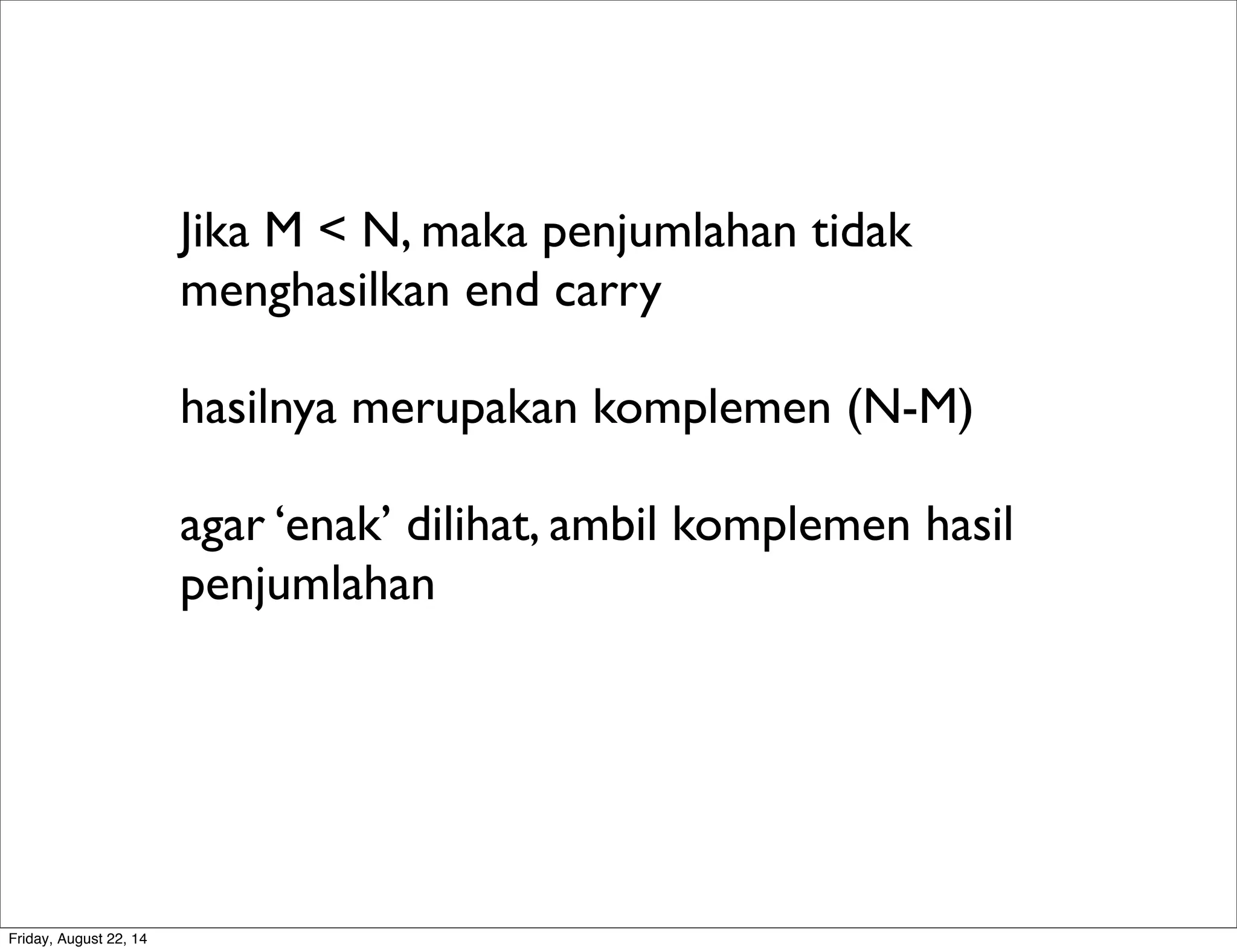

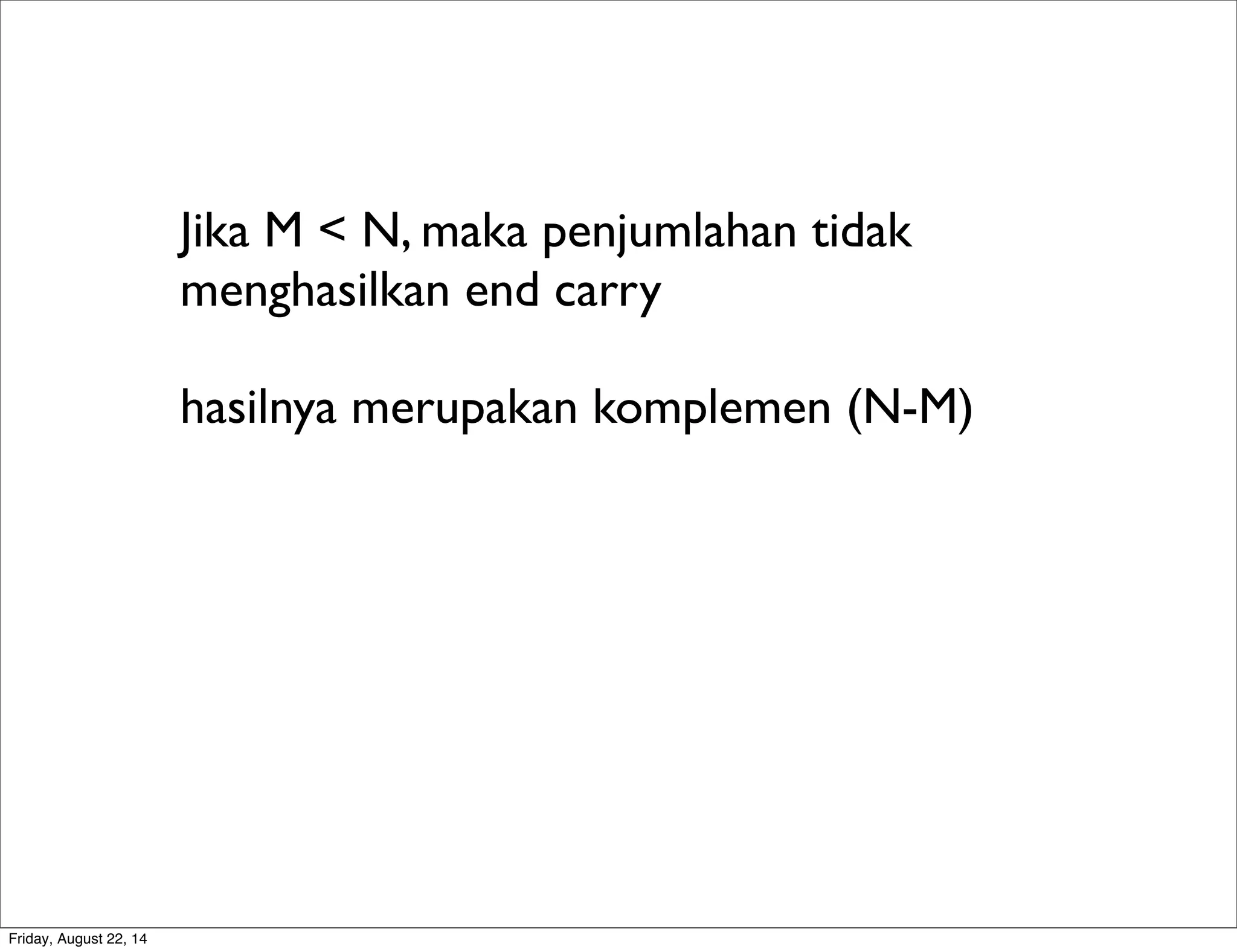

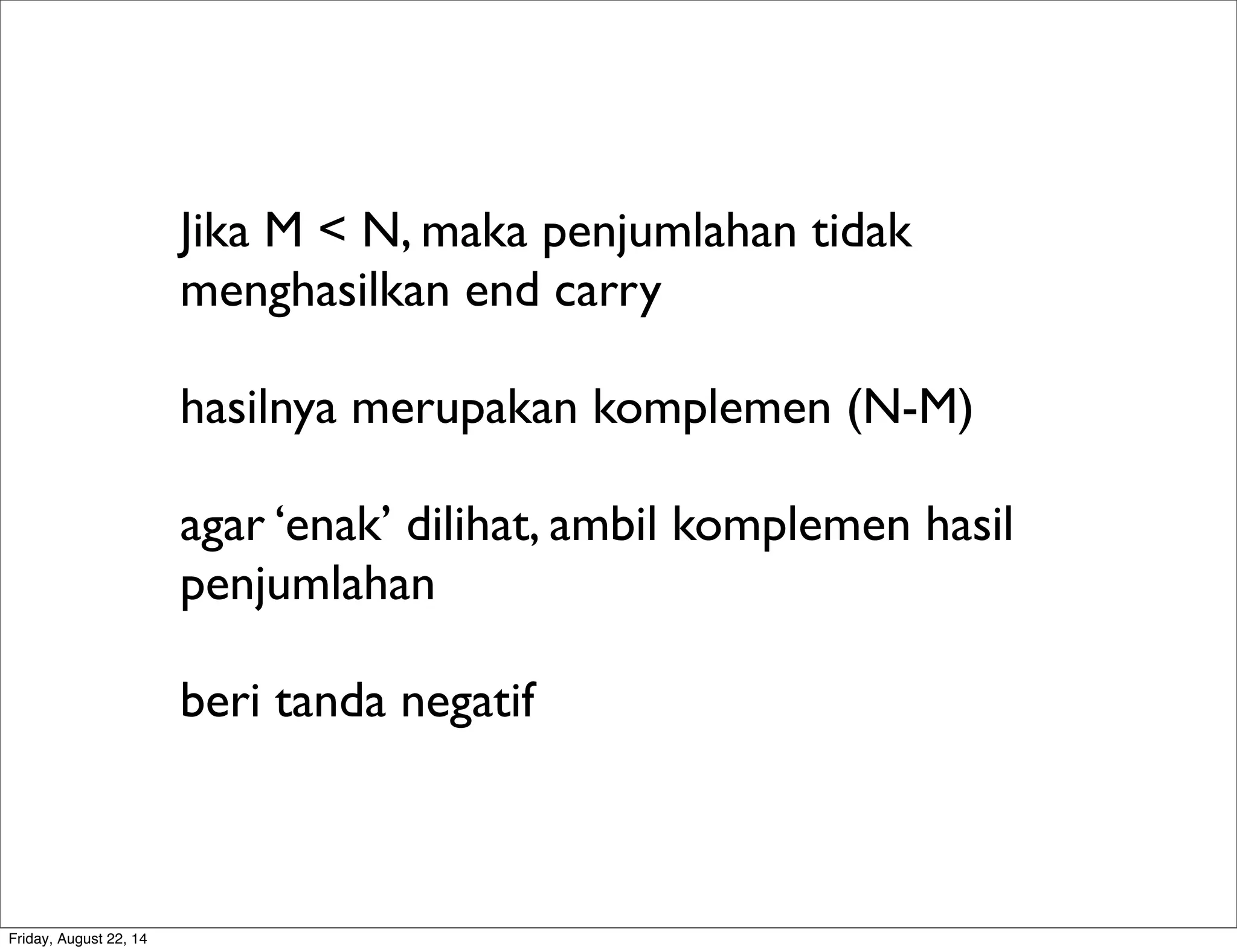

Jika M < N, maka penjumlahan tidak
menghasilkan end carry

hasilnya merupakan komplemen (N-M)

agar ‘enak’ dilihat, ambil komplemen hasil
penjumlahan

agar ‘enak’ dilihat, ambil komplemen hasil
penjumlahan
beri tanda negatif

Selesai
Dandiahidupbahagiaselama-lamanya...

Digital system and binary numbers

More Related Content

Similar to Digital system and binary numbers

More from Aravir Rose

Recently uploaded

Digital system and binary numbers
