1. Обработка изображений

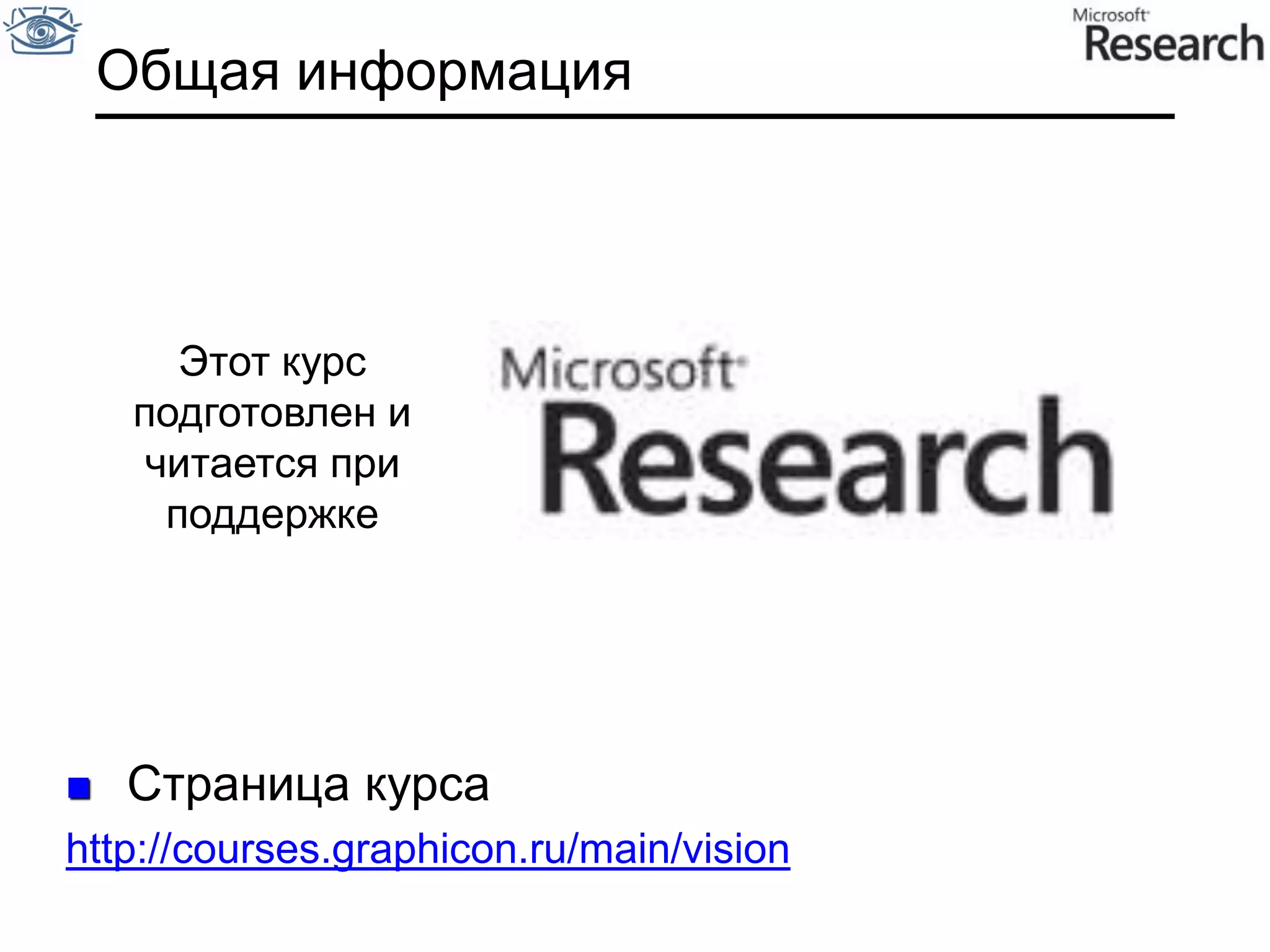

2. Общая информацияЭтот курс подготовлени читается при поддержкеСтраница курсаhttp://courses.graphicon.ru/main/vision

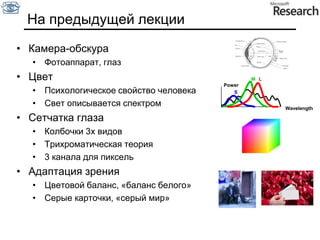

3. На предыдущей лекцииMLSКамера-обскура

4. Фотоаппарат, глаз

5. Цвет

6. Психологическое свойство человека

7. Свет описывается спектром

8. Сетчатка глаза

9. Колбочки 3х видов

10. Трихроматическая теория

11. 3 канала для пиксель

12. Адаптация зрения

13. Цветовой баланс, «баланс белого»

14. Серые карточки, «серый мир»Power Wavelength

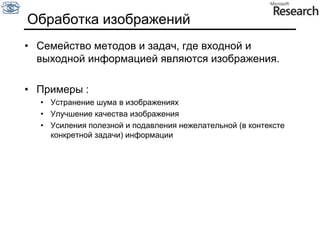

15. Обработка изображенийСемейство методов и задач, где входной и выходной информацией являются изображения. Примеры :Устранение шума в изображенияхУлучшение качества изображения Усиления полезной и подавления нежелательной (в контексте конкретной задачи) информации

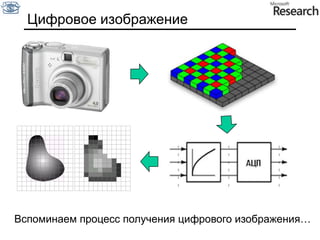

16. Обработка изображенийЗачем обрабатывать? Улучшение изображения для восприятия человекомцель – чтобы стало «лучше» с субъективной точки зрения человекаУлучшение изображения для восприятия компьютеромцель – упрощение последующего распознавания Развлечение (спецэффекты)цель – получить эстетическое удовольствие от красивого эффектаЦифровое изображениеВспоминаем процесс получения цифрового изображения…

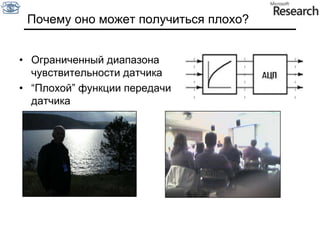

17. Почему оно может получиться плохо?Ограниченный диапазона чувствительности датчика“Плохой” функции передачи датчика

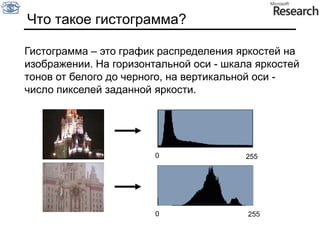

18. Что такое гистограмма? Гистограмма – это график распределения яркостей на изображении. На горизонтальной оси - шкала яркостей тонов от белого до черного, на вертикальной оси - число пикселей заданной яркости.02550255

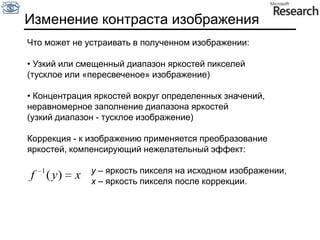

19. Изменение контраста изображения Что может не устраивать в полученном изображении: Узкий или смещенный диапазон яркостей пикселей (тусклое или «пересвеченое» изображение)

20. Концентрация яркостей вокруг определенных значений, неравномерное заполнение диапазона яркостей(узкий диапазон - тусклое изображение)Коррекция - к изображению применяется преобразование яркостей, компенсирующий нежелательный эффект:y – яркость пикселя на исходном изображении, x – яркость пикселя после коррекции.

21. Линейная коррекцияКомпенсация узкого диапазона яркостей – линейное растяжение: График функции f -1(y)

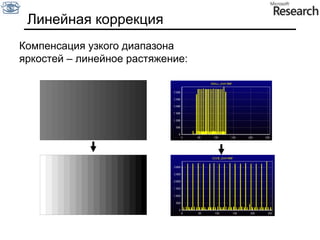

22. Линейная коррекцияКомпенсация узкого диапазона яркостей – линейное растяжение:

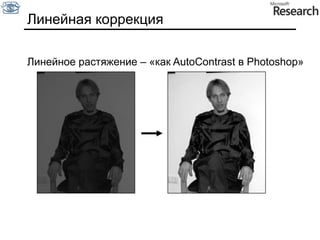

23. Линейная коррекцияЛинейное растяжение – «как AutoContrast в Photoshop»

24. Линейная коррекцияЛинейная коррекция помогает не всегда!

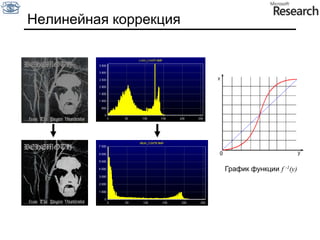

25. Нелинейная коррекцияxyГрафик функции f -1(y)

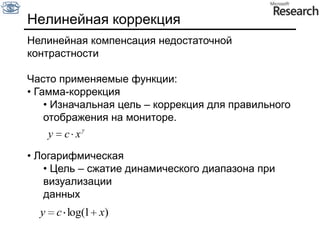

26. Нелинейная коррекцияНелинейнаякомпенсация недостаточной контрастностиЧасто применяемые функции:Гамма-коррекция

27. Изначальная цель – коррекция для правильного отображения на мониторе.

28. Логарифмическая

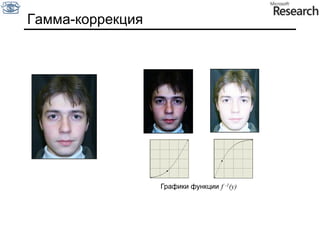

29. Цель – сжатие динамического диапазона при визуализацииданных Гамма-коррекцияГрафики функции f -1(y)

30. Нелинейная коррекцияГрафик функции f -1(y)

31. Цветовая коррекцияИзменение цветового баланса Компенсация:Неверного цветовосприятия камерыЦветного освещенияРяд алгоритмов рассмотрели на предыдущей лекции

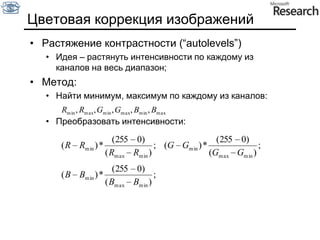

32. Цветовая коррекция изображенийРастяжение контрастности (“autolevels”)Идея – растянуть интенсивности по каждому из каналов на весь диапазон;Метод:Найти минимум, максимум по каждому из каналов:Преобразовать интенсивности:

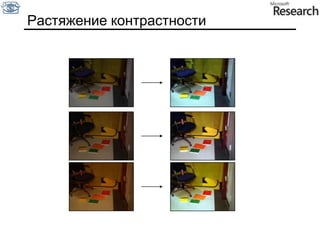

33. Растяжение контрастности

34. Растяжение контрастности

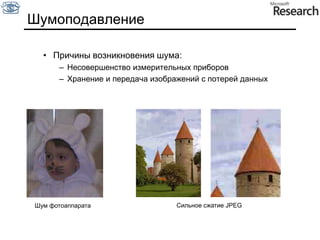

35. ШумоподавлениеПричины возникновения шума:Несовершенство измерительных приборовХранение и передача изображений с потерей данныхСильное сжатие JPEGШум фотоаппарата

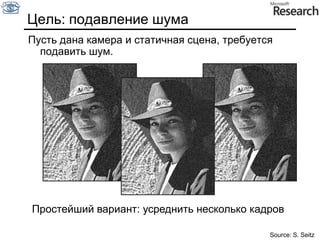

36. Цель: подавление шумаПусть дана камера и статичная сцена, требуется подавить шум.Простейший вариант: усреднить несколько кадровSource: S. Seitz

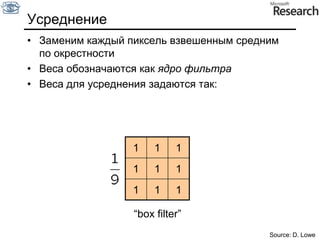

37. Заменим каждый пиксель взвешенным средним по окрестностиВеса обозначаются как ядро фильтраВеса для усреднения задаются так:Усреднение111111111“box filter”Source: D. Lowe

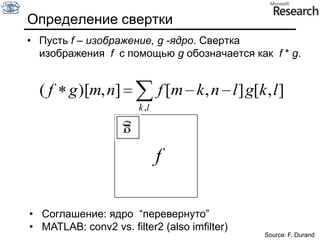

38. Определение сверткиfПусть f – изображение, g -ядро. Свертка изображения f с помощьюgобозначается как f * g.Соглашение: ядро “перевернуто”

39. MATLAB: conv2 vs. filter2 (also imfilter)Source: F. Durand

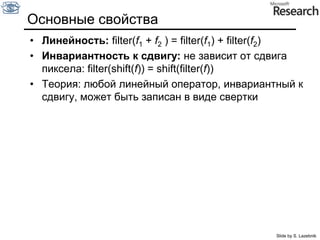

40. Основные свойстваЛинейность: filter(f1 + f2 ) = filter(f1) + filter(f2)Инвариантность к сдвигу:не зависит от сдвига пиксела: filter(shift(f)) = shift(filter(f))Теория: любой линейный оператор, инвариантный к сдвигу, может быть записан в виде сверткиSlide by S. Lazebnik

41. СвойстваКоммутативность: a * b = b * aНет никакой разницы между изображением и ядром фильтраАссоциативность: a * (b * c) = (a * b) * cПоследовательное применение фильтров: (((a * b1) * b2) * b3)Эквивалентно применению такого фильтра: a * (b1 * b2 * b3)Дистрибутивность по сложению: a * (b + c) = (a * b) + (a * c)Домножение на скаляр можно вынести за скобки: ka * b = a * kb = k (a * b)Единица: e = […, 0, 0, 1, 0, 0, …],a * e = aSlide by S. Lazebnik

42. Детали реализацииРазмер результирующего изображения?MATLAB: filter2(g, f, shape)shape = ‘full’: output size is sum of sizes of f and gshape = ‘same’: output size is same as fshape = ‘valid’: output size is difference of sizes of f and g fullsamevalidggggfffggggggggSlide by S. Lazebnik

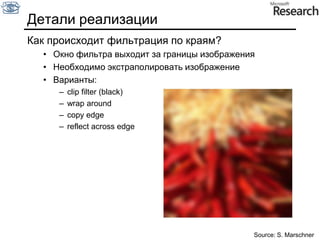

43. Детали реализацииКак происходит фильтрация по краям?Окно фильтра выходит за границы изображенияНеобходимо экстраполировать изображениеВарианты:clip filter (black)wrap aroundcopy edgereflect across edgeSource: S. Marschner

44. Простейшие фильтры000010000?OriginalSource: D. Lowe

45. Простейшие фильтры000010000OriginalFiltered (no change)Source: D. Lowe

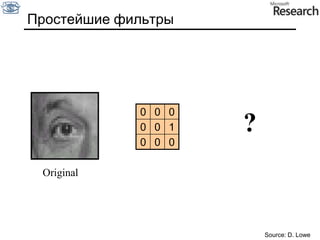

46. Простейшие фильтры000100000?OriginalSource: D. Lowe

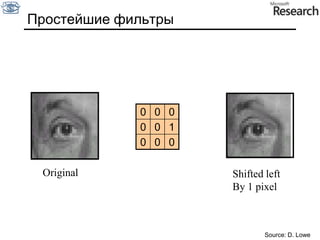

47. Простейшие фильтры000100000OriginalShifted leftBy 1 pixelSource: D. Lowe

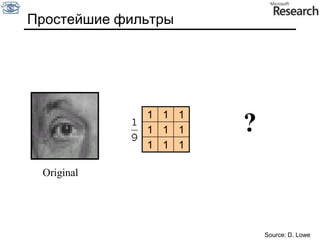

48. Простейшие фильтры111111111?OriginalSource: D. Lowe

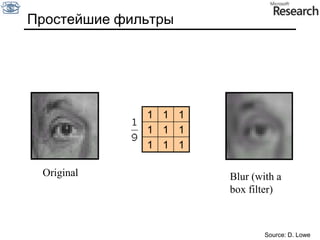

49. Простейшие фильтры111111111OriginalBlur (with abox filter)Source: D. Lowe

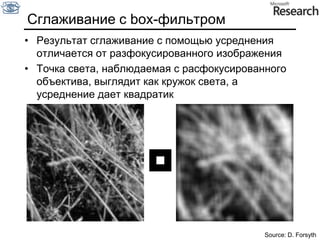

50. Сглаживание с box-фильтромРезультат сглаживание с помощью усреднения отличается от разфокусированного изображенияТочка света, наблюдаемая с расфокусированного объектива, выглядит как кружок света, а усреднение дает квадратикSource: D. Forsyth

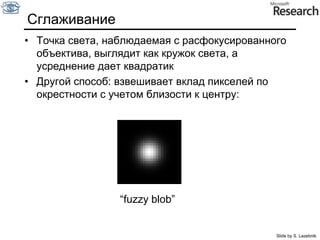

51. СглаживаниеТочка света, наблюдаемая с расфокусированного объектива, выглядит как кружок света, а усреднение дает квадратикДругой способ: взвешивает вклад пикселей по окрестности с учетом близости к центру:“fuzzy blob”Slide by S. Lazebnik

52. Point Spread Function (PSF)Point spread function (PSF) – отклик оптической системы на точечный источник света (объект)

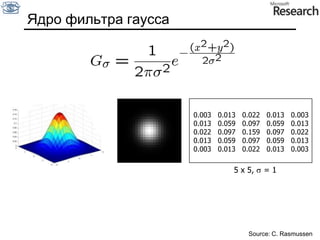

53. Ядро фильтра гаусса0.003 0.013 0.022 0.013 0.0030.013 0.059 0.097 0.059 0.0130.022 0.097 0.159 0.097 0.0220.013 0.059 0.097 0.059 0.0130.003 0.013 0.022 0.013 0.0035 x 5,  = 1Source: C. Rasmussen

54. Выбор размера ядраРазмер ядра дискретного фильтра ограниченSource: K. Grauman

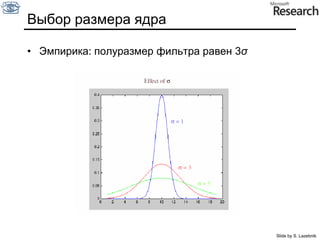

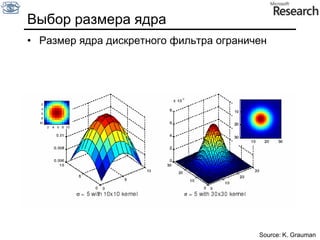

55. Выбор размера ядраЭмпирика: полуразмер фильтра равен 3σSlide by S. Lazebnik

56. Сглаживание фильтром гаусса

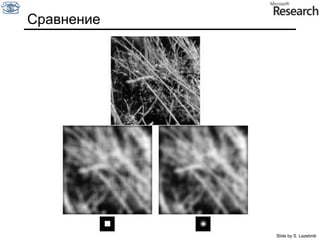

57. СравнениеSlide by S. Lazebnik

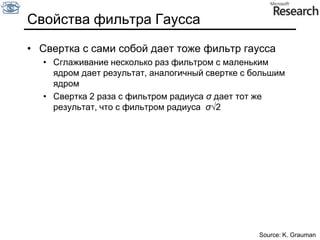

58. Свойства фильтра ГауссаСвертка с сами собой дает тоже фильтр гауссаСглаживание несколько раз фильтром с маленьким ядром дает результат, аналогичный свертке с большим ядромСвертка 2 раза с фильтром радиуса σдает тот же результат, что с фильтром радиусаσ√2 Source: K. Grauman

59. Маленькая экскурсия к Фурье+Низкие частотыВысокие частоты

60. Фильтр Гаусса (gaussian blurring)Результат свертки фильтром гаусса и усредненияИсходное изображениеФильтр Гаусса с Sigma = 4Усреднение по 49 пикселям (7x7)Важное свойство фильтра Гаусса – он по сути является фильтром низких частот.

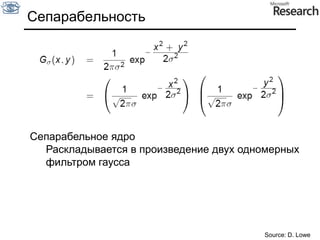

61. СепарабельностьСепарабельное ядроРаскладывается в произведение двух одномерных фильтром гауссаSource: D. Lowe

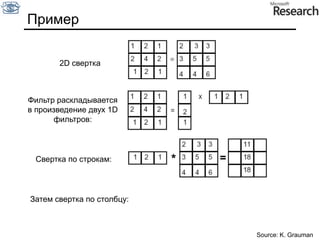

62. Пример*==*2D сверткаФильтр раскладываетсяв произведение двух 1Dфильтров:Свертка по строкам:Затем свертка по столбцу:Source: K. Grauman

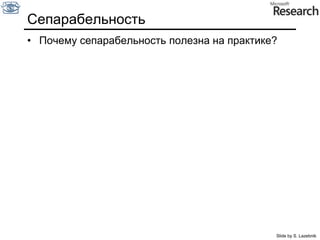

63. СепарабельностьПочему сепарабельность полезна на практике?Slide by S. Lazebnik

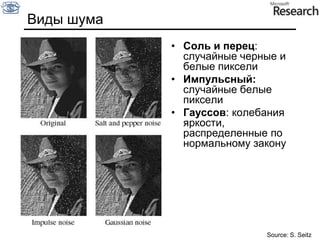

64. Виды шумаСоль и перец: случайные черные и белые пикселиИмпульсный: случайные белые пикселиГауссов: колебания яркости, распределенные по нормальному законуSource: S. Seitz

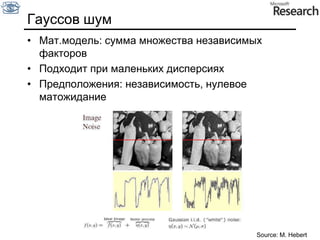

65. Гауссов шумМат.модель: сумма множества независимых факторовПодходит при маленьких дисперсияхПредположения: независимость, нулевое матожиданиеSource: M. Hebert

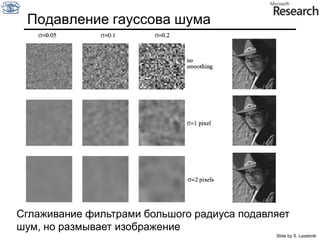

66. Сглаживание фильтрами большого радиуса подавляет шум, но размывает изображениеПодавление гауссова шумаSlide by S. Lazebnik

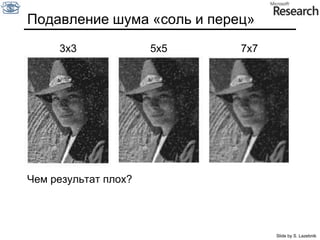

67. Подавление шума «соль и перец»3x35x57x7Чем результат плох?Slide by S. Lazebnik

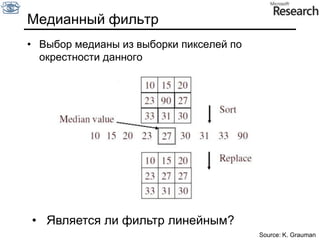

68. Медианный фильтрВыбор медианы из выборки пикселей по окрестности данногоЯвляется ли фильтр линейным?Source: K. Grauman

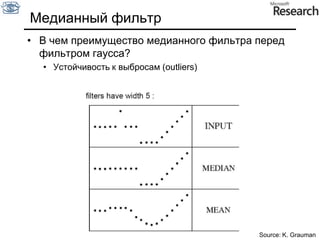

69. Медианный фильтрВ чем преимущество медианного фильтра перед фильтром гаусса?Устойчивость к выбросам (outliers)Source: K. Grauman

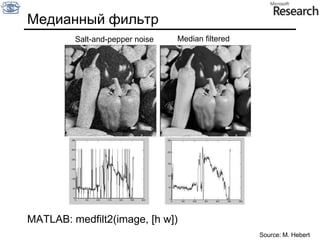

70. Медианный фильтрMedian filteredSalt-and-pepper noiseMATLAB: medfilt2(image, [h w])Source: M. Hebert

71. Медианный фильтрРезультат применения медианного фильтра с радиусом в 7 пикселей к изображению с шумом и артефактами в виде тонких светлых окружностей.

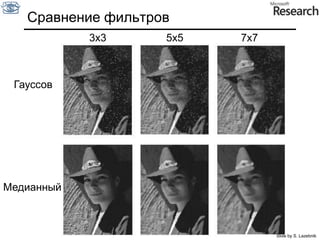

72. Сравнение фильтров3x35x57x7ГауссовМедианныйSlide by S. Lazebnik

73. =detailsmoothed (5x5)originalДобавим дополнительно высокие частоты:=+ αsharpenedoriginaldetailПовышение резкостиЧто теряется при сглаживании?–Slide by S. Lazebnik

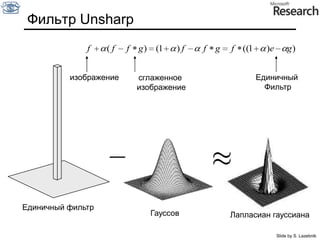

74. Фильтр UnsharpЕдиничный фильтрГауссовЛапласиан гауссианаизображениеЕдиничный Фильтрсглаженное изображениеSlide by S. Lazebnik

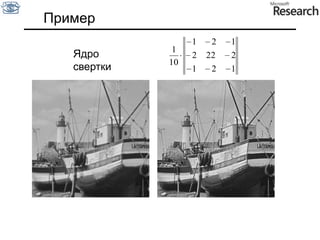

75. ПримерЯдро свертки

76. Компенсация разности освещенияПример

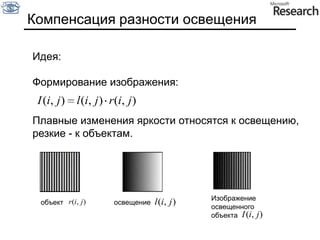

77. Компенсация разности освещенияИдея:Формирование изображения:Плавные изменения яркости относятся к освещению, резкие - к объектам.Изображение освещенного объектаобъектосвещение

78. Выравнивание освещенияАлгоритм Single scale retinex (SSR)Получить приближенное изображение освещения путем низочастотной фильтрацииВосстановить изображение по формуле

79. Обрезание по порогу

80. Выравнивание освещенияПример

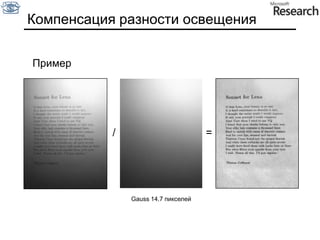

81. Компенсация разности освещенияПример/=Gauss 14.7 пикселей

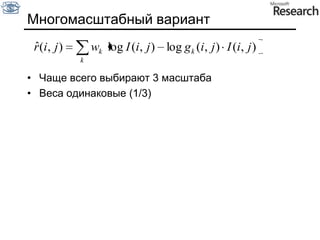

82. Многомасштабный вариантЧаще всего выбирают 3 масштабаВеса одинаковые (1/3)

83. Multi-scale retinexSource by Z.Rahman et.al.

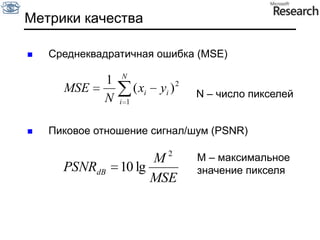

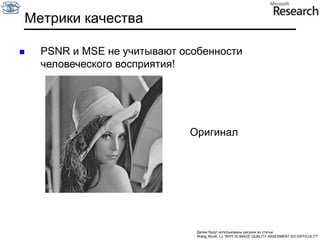

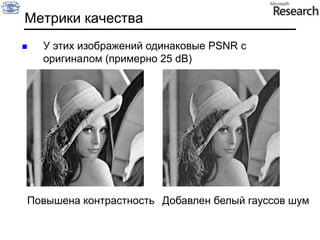

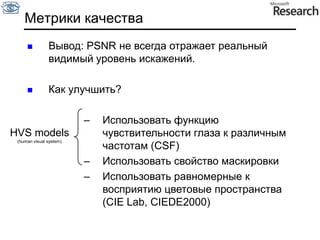

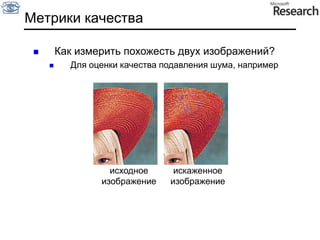

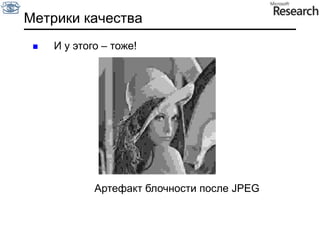

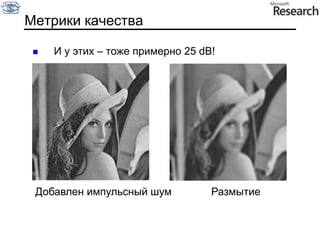

84. Метрики качестваКак измерить похожесть двух изображений?
