م_احمد الفار CSI Column شرح برنامج

1. Advanced Structural Design Diploma DEC Company Level 2&3

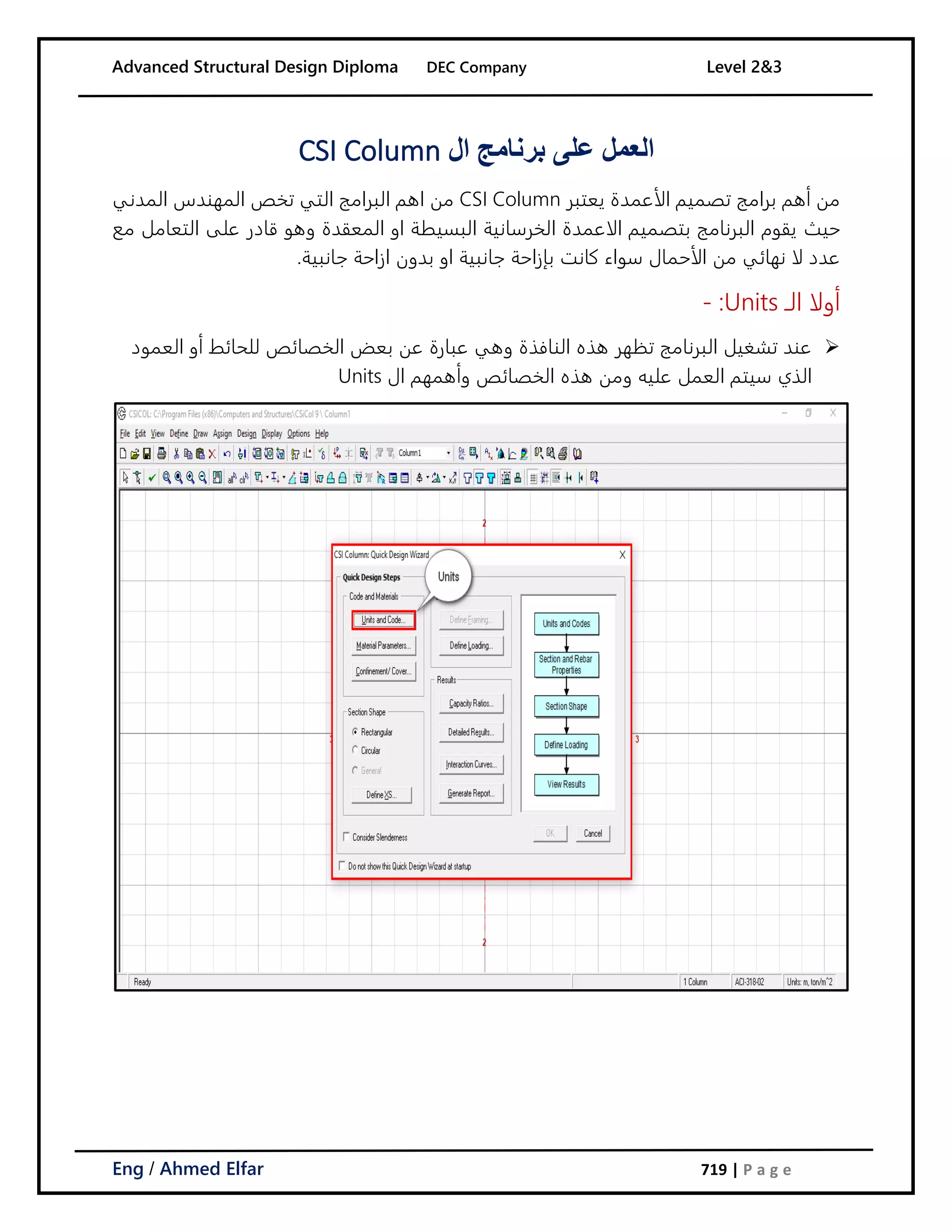

Eng / Ahmed Elfar 719 | P a g e
‫ا‬
‫لعمل‬
‫على‬
‫ال‬ ‫برنامج‬
CSI Column
‫يعتبر‬ ‫الأعمدة‬ ‫تصميم‬ ‫برامج‬ ‫أهم‬ ‫من‬
CSI Column
‫المدني‬ ‫المهندس‬ ‫تخص‬ ‫التي‬ ‫البرامج‬ ‫اهم‬ ‫من‬
‫حيث‬
‫مع‬ ‫التعامل‬ ‫على‬ ‫قادر‬ ‫وهو‬ ‫المعقدة‬ ‫او‬ ‫البسيطة‬ ‫الخرسانية‬ ‫الاعمدة‬ ‫بتصميم‬ ‫البرنامج‬ ‫يقوم‬
‫ال‬ ‫من‬ ‫نهائي‬ ‫لا‬ ‫عدد‬
‫أ‬
‫كانت‬ ‫سواء‬ ‫حمال‬
‫بإزاحة‬
‫جانبية‬ ‫ازاحة‬ ‫بدون‬ ‫او‬ ‫جانبية‬
.
‫ال‬ ‫أولا‬
‫ـ‬
Units
:
-
➢
‫العمود‬ ‫أو‬ ‫للحائط‬ ‫الخصائص‬ ‫بعض‬ ‫عن‬ ‫عبارة‬ ‫وهي‬ ‫النافذة‬ ‫هذه‬ ‫تظهر‬ ‫البرنامج‬ ‫تشغيل‬ ‫عند‬
‫ال‬ ‫وأهمهم‬ ‫الخصائص‬ ‫هذه‬ ‫ومن‬ ‫عليه‬ ‫العمل‬ ‫سيتم‬ ‫الذي‬
Units

2. Advanced Structural Design Diploma DEC Company Level 2&3
Eng / Ahmed Elfar 720 | P a g e
➢
‫ال‬ ‫في‬ ‫التعديل‬
Working Units
‫الـ‬ ‫إلى‬
Metric
‫الكود‬ ‫وكذلك‬
‫إلى‬
ACI-318-02
‫(الخرسانة‬ ‫المواد‬ ‫خصائص‬ ‫ثانيا‬
–
)‫الحديد‬
:
-

3. Advanced Structural Design Diploma DEC Company Level 2&3
Eng / Ahmed Elfar 721 | P a g e
➢
‫الخرسانة‬ ‫نوع‬ ‫اختيار‬
Custom
➢
:‫من‬ ‫الخرسانة‬ ‫خصائص‬ ‫ادخال‬
𝐹𝑐̀ = 2000 𝑡𝑜𝑛/𝑚2
𝐸𝑐 = 2200000 𝑡𝑜𝑛/𝑚2

4. Advanced Structural Design Diploma DEC Company Level 2&3
Eng / Ahmed Elfar 722 | P a g e
➢
‫الحديد‬ ‫نوع‬ ‫اختيار‬
Custom
➢
:‫من‬ ‫الحديد‬ ‫خصائص‬ ‫ادخال‬ ‫ثم‬
𝐹𝑦 = 36000 𝑡𝑜𝑛/𝑚2
➢
‫على‬ ‫والإبقاء‬
Modulus of Elasticity
‫البرنامج‬ ‫بتعريف‬ ‫هي‬ ‫كما‬
➢
‫الـ‬ ‫اما‬
Rebar Set
‫ال‬ ‫اختيار‬ ‫يتم‬
Metric

5. Advanced Structural Design Diploma DEC Company Level 2&3
Eng / Ahmed Elfar 723 | P a g e
➢
‫ال‬ ‫قيمة‬ ‫تعريف‬ ‫ثم‬
Cover
‫قائمة‬ ‫من‬
Define
‫ثم‬
Confinement And Cover
➢
‫الـ‬ ‫قيمة‬ ‫ادخال‬
Cover
‫يساوي‬
0.025 m
‫الكانات‬ ‫نوع‬ ‫واختيار‬
Ties
➢
‫الحائط‬ ‫رسم‬ ‫لخطوة‬ ‫نأتي‬ ‫ذلك‬ ‫بعد‬
‫قائمة‬ ‫من‬
Draw
‫ثم‬
Add Basic Concrete Shape
‫ثم‬
Concrete Rectangle

6. Advanced Structural Design Diploma DEC Company Level 2&3
Eng / Ahmed Elfar 724 | P a g e
➢
.‫عليه‬ ‫التعديل‬ ‫يتم‬ ‫سوف‬ ‫عشوائي‬ ‫قطاع‬ ‫رسم‬ ‫يتم‬

7. Advanced Structural Design Diploma DEC Company Level 2&3
Eng / Ahmed Elfar 725 | P a g e
‫اختيار‬ ‫ثم‬ ‫القطاع‬ ‫علي‬ ‫بالماوس‬ ‫يمين‬ ‫كلك‬ ‫الضغط‬ ‫ثم‬ ‫القطاع‬ ‫تحديد‬
Edit Current Shape
➢
‫الـ‬ ‫قيمة‬ ‫ادخال‬ ‫القطاع‬ ‫علي‬ ‫التعديل‬ ‫يتم‬ ‫أولا‬
b
‫الـ‬ ‫في‬ ‫الموجود‬ ‫القطاع‬ ‫عرض‬ ‫وهو‬
Statical
System
‫الـ‬ ‫وكذلك‬
h
.‫القطاع‬ ‫من‬ ‫الثاني‬ ‫البعد‬ ‫وهو‬

8. Advanced Structural Design Diploma DEC Company Level 2&3
Eng / Ahmed Elfar 726 | P a g e
➢
‫علي‬ ‫بالضغط‬
OK
.‫القطاع‬ ‫رسم‬ ‫يتم‬
➢
‫للـ‬ ‫النتائج‬ ‫خلال‬ ‫من‬
Shear walls
‫الـ‬ ‫برنامج‬ ‫علي‬ ‫من‬
Etabs
‫عمل‬ ‫يتم‬
3
:‫تصنيفات‬
-
o
‫ما‬ ‫مع‬ ‫محوري‬ ‫حمل‬ ‫أكبر‬
‫اتجاه‬ ‫في‬ ‫عزم‬ ‫من‬ ‫يقابله‬
X
‫اتجاه‬ ‫في‬ ‫وعزم‬
Y

9. Advanced Structural Design Diploma DEC Company Level 2&3
Eng / Ahmed Elfar 727 | P a g e
o
‫اتجاه‬ ‫في‬ ‫عزم‬ ‫أكبر‬
X
‫اتجاه‬ ‫في‬ ‫عزم‬ ‫و‬ ‫محوري‬ ‫حمل‬ ‫من‬ ‫يقابله‬ ‫وما‬
Y
o
‫اتجاه‬ ‫في‬ ‫عزم‬ ‫أكبر‬
Y
‫اتجاه‬ ‫في‬ ‫عزم‬ ‫و‬ ‫محوري‬ ‫حمل‬ ‫من‬ ‫يقابله‬ ‫وما‬
X
➢
‫الـ‬ ‫على‬ ‫الأحمال‬ ‫هذه‬ ‫تطبيق‬ ‫ثم‬
Shear wall
‫طريق‬ ‫عن‬ ‫الموجودة‬
Assign
‫ثم‬
Column Loads
➢
.‫الأحمال‬ ‫هذه‬ ‫نسخ‬ ‫ثم‬

10. Advanced Structural Design Diploma DEC Company Level 2&3
Eng / Ahmed Elfar 728 | P a g e
➢
‫هو‬ ‫هنا‬ ‫الأقوى‬ ‫العزم‬
Mx
‫الـ‬ ‫لأن‬
Shear wall
‫اتجاه‬ ‫في‬ ‫مرسوم‬
Y
‫الـ‬ ‫وبالتالي‬
Inertia
‫الأقوى‬
‫اتجاه‬ ‫في‬
Y
‫الأكبر‬ ‫العزم‬ ‫وبالتالي‬
Mx
➢
.‫القيم‬ ‫عكس‬ ‫فيتم‬
➢
.‫اخري‬ ‫مرة‬ ‫نسخها‬ ‫ثم‬

11. Advanced Structural Design Diploma DEC Company Level 2&3
Eng / Ahmed Elfar 729 | P a g e
➢
‫علي‬ ‫بالضغط‬ ‫الحديد‬ ‫فرض‬ ‫خطوة‬ ‫ثم‬
‫الـ‬ ‫علي‬ ‫الضغط‬ ‫بعد‬ ‫الأداة‬ ‫هذه‬
Shear wall
.‫مرتين‬
➢
‫هي‬ ‫و‬ ‫قيمة‬ ‫أقل‬ ‫فرض‬ ‫يتم‬
12Φ5
‫الـ‬ ‫محيط‬ ‫في‬ ‫الرص‬ ‫ويتم‬
Shear wall
‫الحديد‬ ‫قيمة‬ ‫فيكون‬
( ‫المتر‬ ‫في‬ ‫الأسياخ‬ ‫عدد‬ ‫تساوي‬
5
( ‫الداخلية‬ ‫الكانة‬ ‫محيط‬ ‫في‬ ‫ضربها‬ ‫و‬ )
6.90
‫العدد‬ ‫فيصبح‬ )
‫للأسياخ‬ ‫الكلي‬
36
.‫سيخ‬
➢
‫كتابة‬ ‫فيتم‬
36
‫علي‬ ‫والضغط‬
d 12
( ‫علي‬ ‫الضغط‬ ‫ذلك‬ ‫بعد‬ ‫والأهم‬
=
‫واختيار‬ )
Place Around
the Perimeter

12. Advanced Structural Design Diploma DEC Company Level 2&3
Eng / Ahmed Elfar 730 | P a g e
➢
.‫القطاع‬ ‫في‬ ‫الأسياخ‬ ‫رسم‬ ‫فيتم‬
➢
‫عمل‬ ‫ثم‬
Check
‫الـ‬ ‫علي‬
Capacity Ratio
( ‫الواحد‬ ‫من‬ ‫أكبر‬ ‫كانت‬ ‫إن‬
Unsafe
‫عدد‬ ‫تزويد‬ ‫يتم‬ )
( ‫المتر‬ ‫في‬ ‫عدد‬ ‫أقصي‬ ‫إلي‬ ‫الأسياخ‬
10
‫يتم‬ ‫ذلك‬ ‫بعد‬ )
.‫القطر‬ ‫في‬ ‫التزويد‬
➢
‫قائمة‬ ‫من‬
Design
‫ثم‬
Column Capacity Ratios
➢
‫الـ‬
Capacity Ratio
‫الموضوع‬ ‫التسليح‬ ‫وبالتالي‬ ‫الواحد‬ ‫تساوي‬ ‫أو‬ ‫من‬ ‫أقل‬ ‫هنا‬
Safe

13. Advanced Structural Design Diploma DEC Company Level 2&3
Eng / Ahmed Elfar 731 | P a g e
➢
‫ال‬ ‫رسم‬ ‫ذلك‬ ‫بعد‬
‫الـ‬ ‫على‬ ‫بتسليحه‬ ‫قطاع‬
AutoCAD
‫من‬ ‫جاهز‬ ‫الملف‬ ‫تصدير‬ ‫سيتم‬ ‫هنا‬ ‫ولكن‬
‫قائمة‬
File
‫ثم‬
Export
‫ثم‬
Export Section As Auto Cad DXF

14. Advanced Structural Design Diploma DEC Company Level 2&3
Eng / Ahmed Elfar 732 | P a g e
➢
‫الكانات‬ ‫إضافة‬ ‫يتم‬
‫بداية‬ ‫لأن‬ ‫الحائط‬ ‫أطراف‬ ‫عند‬ ‫الحديد‬ ‫وتكثيف‬ ‫وترتيبها‬ ‫الأسياخ‬ ‫شكل‬ ‫وتعديل‬
‫(زلزال‬ ‫الجانبي‬ ‫الحمل‬ ‫تأثير‬
–
‫رياح‬
-
.‫أقوي‬ ‫بشكل‬ ‫تدعيمها‬ ‫فيتم‬ ‫الأطراف‬ ‫عند‬ ‫يكون‬ ).....

15. Advanced Structural Design Diploma DEC Company Level 2&3
Eng / Ahmed Elfar 733 | P a g e
➢
‫الـ‬ ‫وكذلك‬
Core
.‫الخطوات‬ ‫بنفس‬
.
