Pcapngを読んでみる
- 1. pcapngを読んでみる 27. Apr. 2015 Shinnosuke Yagi ＠ネットワークパケットを読む会
- 4. はじめに 1. pcapng? 何それ食えるの？ 2. あえてpcap使います 3. Wiresharkのデフォルトなので一応。。。。 4. バリバリ使ってます。pcapには戻れない。
- 6. しかし・・・・
- 7. pcapngの現状 ツールの対応状況が追いついていない Wiresharkの現状 https://wiki.wireshark.org/Development/PcapNg The current limitations for pcapng format are: Only a single section Only blocks SHB, IDB, PB, EPB, SPB (others will be ignored) Lots of Options not implemented Writing files is mostly untested When merging files, mergecap doesn't retain each IDB's snaplen mergecap won't merge pcapng files with different encapsulations and intermixed timestamps というか放置状態・・・？ defaultになったのは2012年 あまりアップデートはない

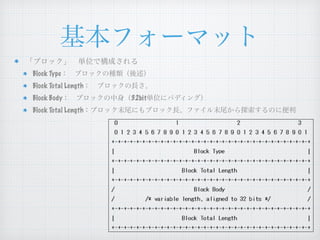

- 11. 基本フォーマット 「ブロック」 単位で構成される Block Type： ブロックの種類（後述） Block Total Length： ブロックの長さ。 Block Body： ブロックの中身（32bit単位にパディング） Block Total Length：ブロック末尾にもブロック長。ファイル末尾から探索するのに便利
- 12. ブロックの種類 ブロック名 説明 Section Header Block セクション全体を規定する情報を格納 Interface Description Block NWインターフェースの情報を格納 Enhanced Packet Block 個々のパケットに関する情報を格納 Simple Packet Block 個々のパケットに関する最低限の情報を格納 Name Resolution Block アドレスとホスト名の対応関係を格納 Interface Statistic Block 統計データを格納

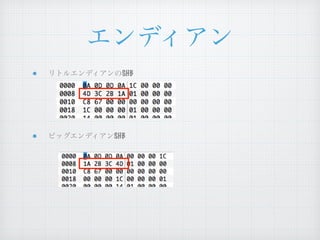

- 14. Section Header Block Sectionの先頭にある必須ブロック ファイルの先頭に必ずある Block Type： 0x0A0D0D0A エンディアンに依存せず同じ！ Byte Order Magic： 0x1A2B3C4D リトル・ビッグエンディアンを判別 Section Length： セクションごとスキップする場合に使用。
- 15. SHBの実例 以降すべて、Wiresharkでpcapngファイルを作った場合の例 現状Wireshark以外にpcapngを扱える（有名な）ツールがないので、 一般的なpcapngファイルと思ってたぶんOK Block Type Byte Order Magic Options Block Length
- 16. Interface Description Block NW interfaceの情報を格納 1セクションに複数のIDBを格納できる リンクタイプ、キャプチャ長は必須 オプションフィールドでデバイス名などを格納可能 https://www.winpcap.org/ntar/draft/PCAP-DumpFileFormat.html#sectionidb

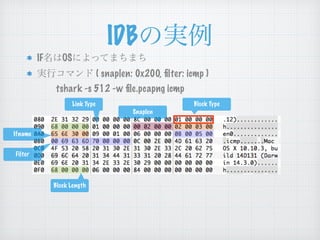

- 17. IDBの実例 IF名はOSによってまちまち 実行コマンド ( snaplen: 0x200, filter: icmp ) tshark -s 512 -w file.pcapng icmp Snaplen Ifname Block Length Link Type Block Type Filter

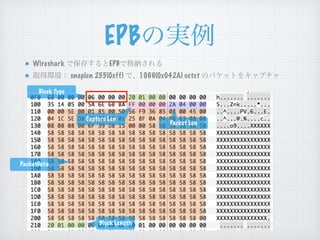

- 19. EPBの実例 Wireshark で保存するとEPBで格納される 取得環境： snaplen 255(0xff) で、1066(0x042A) octet のパケットをキャプチャ Block Type Block Length PacketData Capture Len Packet Len
- 20. Simple Packet Block EPBよりも情報が少ない → 速度、サイズを重視する場合に使用 EBPとSPBは同一ファイル中で切り替え可能 Interface IDがないので、単一IFの場合にのみ利用可能
- 24. 生のpcapngを見てみましょう
- 26. DEMO
- 27. Case Study

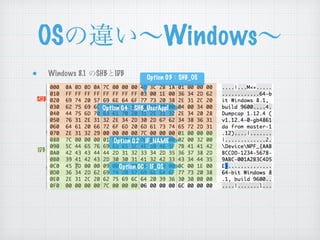

- 29. OSの違い∼Windows∼ Windows 8.1 のSHBとIDB Option 03：SHB_OS SHB IDB Option 02：IF_NAME Option 0C：IF_OS Option 04：SHB_UserAppl

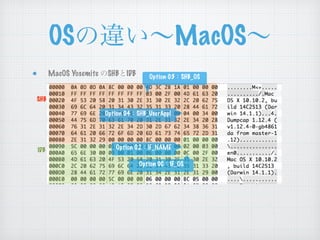

- 30. OSの違い∼MacOS∼ MacOS Yosemite のSHBとIDB Option 03：SHB_OS Option 04：SHB_UserAppl SHB IDB Option 02：IF_NAME Option 0C：IF_OS
- 31. OSの違い∼Linux∼ Ubuntu 13.10 のSHBとIDB Option 03：SHB_OS Option 04：SHB_UserAppl SHB IDB Option 02：IF_NAME Option 0C：IF_OS

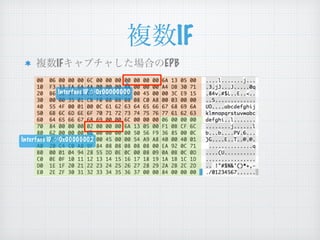

- 33. 複数IF 複数IFキャプチャした場合のEPB Interface ID が0x00000000 Interface ID が0x00000002
- 34. おわりに pcapよりも読みやすい ブロック単位でまとめられているので情報を探しやすい 慣れるとブロックの開始、終了がすぐわかるので情報を把握しやすい 特に後ろから３番目のパケットとかはすぐ見つけられる パケットの中身の解釈はpcapと同じ 扱えるライブラリは？ libpcapは対応とうたっているが、リファレンスでは未言及 NTAR -Network Trace Archival and Retrieval Library- https://www.winpcap.org/ntar/ Python Pcap-ng https://github.com/rshk/python-pcapng 読み出しのみ対応。書き出しは不可。 情報を隠すならpcapng CTF向け？ Wiresharkが識別できない部分にフラグを挿入されたら気づけないかも
