- 1. CNN Visualization Technique KAIST 전산학부 정태영 Implementation Detail

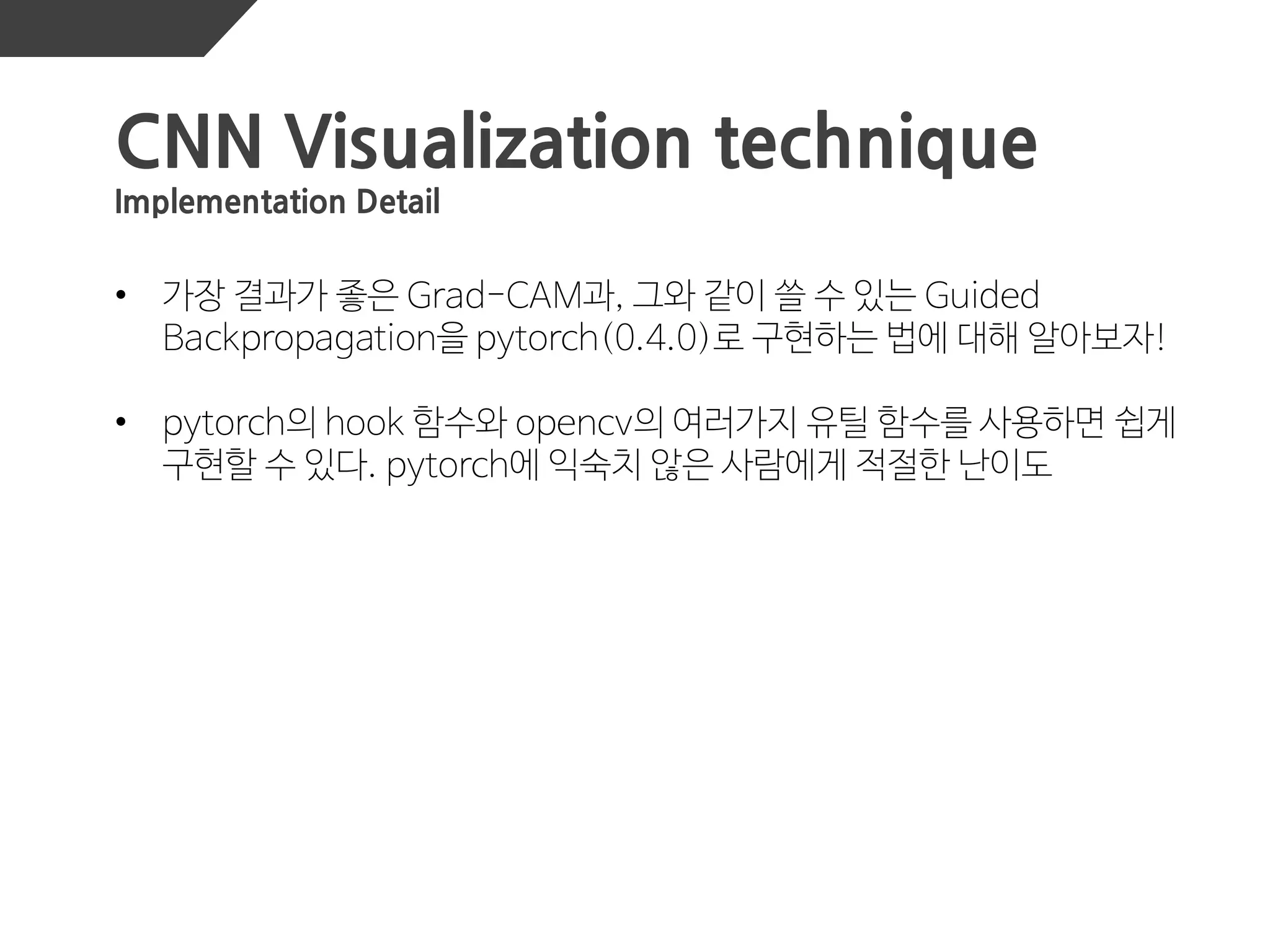

- 2. CNN Visualization technique Implementation Detail • 가장 결과가 좋은 Grad-CAM과, 그와 같이 쓸 수 있는 Guided Backpropagation을 pytorch(0.4.0)로 구현하는 법에 대해 알아보자! • pytorch의 hook 함수와 opencv의 여러가지 유틸 함수를 사용하면 쉽게 구현할 수 있다. pytorch에 익숙치 않은 사람에게 적절한 난이도
- 3. Overall • 위의 이미지에서 시각화에 준 condition(Cat / Dog)에 따라 그에 대응되는 부분만 표시해주는 것을 볼 수 있음 • 이미지에서 heatmap을 계산하는 것이므로 앞에서 나온 Guided Backpropagation과 결합해 Guided-Grad-CAM으로도 사용 가능
- 4. Overall
- 5. Overall • 목표는 앞의 내용과 같이 임의의 주어진 pytorch CNN model에 대해 쉽 게 Grad-CAM을 적용하게 코딩하는 것 • 모델을 학습하는 것이 주된 내용이 아니므로 모델은 torchvision에서 제공 하는 ResNet101 pretrained model을 사용!
- 6. Utils • 제일 중요한 2가지 util 함수 1. 이미지 전처리 함수 2. heatmap 구성 함수 • 이미지 전처리의 경우 주어진 모델의 test image preprocessing을 따르도록 하는 것이 좋음 • heatmap의 경우 opencv의 컬러맵을 활용
- 7. Utils • torchvision의 transform 기능을 이용해서 이미지 전처리 • normaliz의 mean과 std 값은 torchvision에서 제공되는 모델이 사용했 던 hyperparameter 들. 원래는 이미지 픽셀의 평균값을 그때그때 계산해 서 사용하지만 torchvision에서 미리 계산해서 상수 값으로 사용함
- 8. Utils • opencv의 resize와 color map을 사용해서 heatmap 구성 • Windows의 경우 COLORMAP_JET의 색 구성이 우분투와 반대로 되어 있는 경우가 있음. 해당하는 경우에만 52번 라인 사용해서 뒤집어줌
- 9. Grad-CAM • 해야 하는 것 1. 주어진 레이블에 대한 target layer weight의 gradient 계산 2. target layer output과 위의 gradient를 weighted sum • 1)은 pytorch의 backward_hook을 사용해서 저장 가능 • 2)는 pytorch의 forward_hook을 사용해서 저장 가능
- 10. Grad-CAM • 1)은 pytorch의 backward_hook을 사용해서 저장 가능 => #21 • 2)는 pytorch의 forward_hook을 사용해서 저장 가능 => #22
- 11. Grad-CAM • forward hook의 파라미터는 module, input, output • module은 해당 layer의 object, input은 해당 레이어에 들어온 입력 텐서, output은 해당 layer가 forward pass한 결과 텐서
- 12. Grad-CAM • backward hook의 파라미터는 module, grad_input, grad_output • module은 forward hook과 동일, grad_input은 해당 레이어에 들어온 입력의 gradient, grad_output은 forward pass의 결과로 나온 텐서의 gradient. 즉 grad_outpu로 grad_input을 새로 계산함(역전파)
- 13. Grad-CAM • 주의할 점은 backward_hook에선 주어진 args를 변경하면 안 됨. 대신 backward_hook에서 텐서를 반환하면 해당 텐서를 grad_input 대 신 역전파 시켜 줌
- 14. Grad-CAM • 이제 forward pass를 한 뒤 계산된 feature map과 gradient로 weighted sum 한 것을 반환해 heatmap을 만들 수 있음 • 주의할 점은 model의 forward pass를 호출할 때 model을 evaluation mode 로 설정해 줘야 함. 그렇지 않을 경우 batch norm 등에서 문제가 발생함
- 15. Guided Backpropagation • 해야 하는 것 Backpropagation이 진행될 때 ReLU의 경우 해당 위치가 forward pass 의 output에서도 positive고 backward pass의 input에서도 positive 인 경우만 backpropagation을 진행 • 다행히 ReLU이기 때문에 원래 backpropagation일 때도 forward pass 의 outpu이 positive인 경우만 역전파가 진행됨. • 따라서 backpropagation에선 뒤쪽 layer으로부터 역전파된 gradient 의 값만 참조해서 수정하면 됨
- 16. Guided Backpropagation • 새로운 grad_input을 constraint에 맞게 새로 계산해주는 hook을 등록
- 17. Guided Backpropagation 보통 고정된 입력인 이미지에 대해선 gradient 계산을 하지 않지만, guided backpropagation의 목적 은 이미지에 대한 gradient를 계산하 는 것이므로 image 텐서에 requires_grad 함수 를 호출해 플래그를 켜줘야 함
- 18. Result
- 19. Result • 주어진 target class에 맞게 다른 heatmap이 나오는 것을 확인할 수 있음
- 20. Result • 주어진 target class에 맞게 다른 heatmap이 나오는 것을 확인할 수 있음
