2011/08/27 TechParty 2011 にて利用した WF ハンズオンスライド

1. 1st Steps with
Workflow
Ahf（小尾 智之）

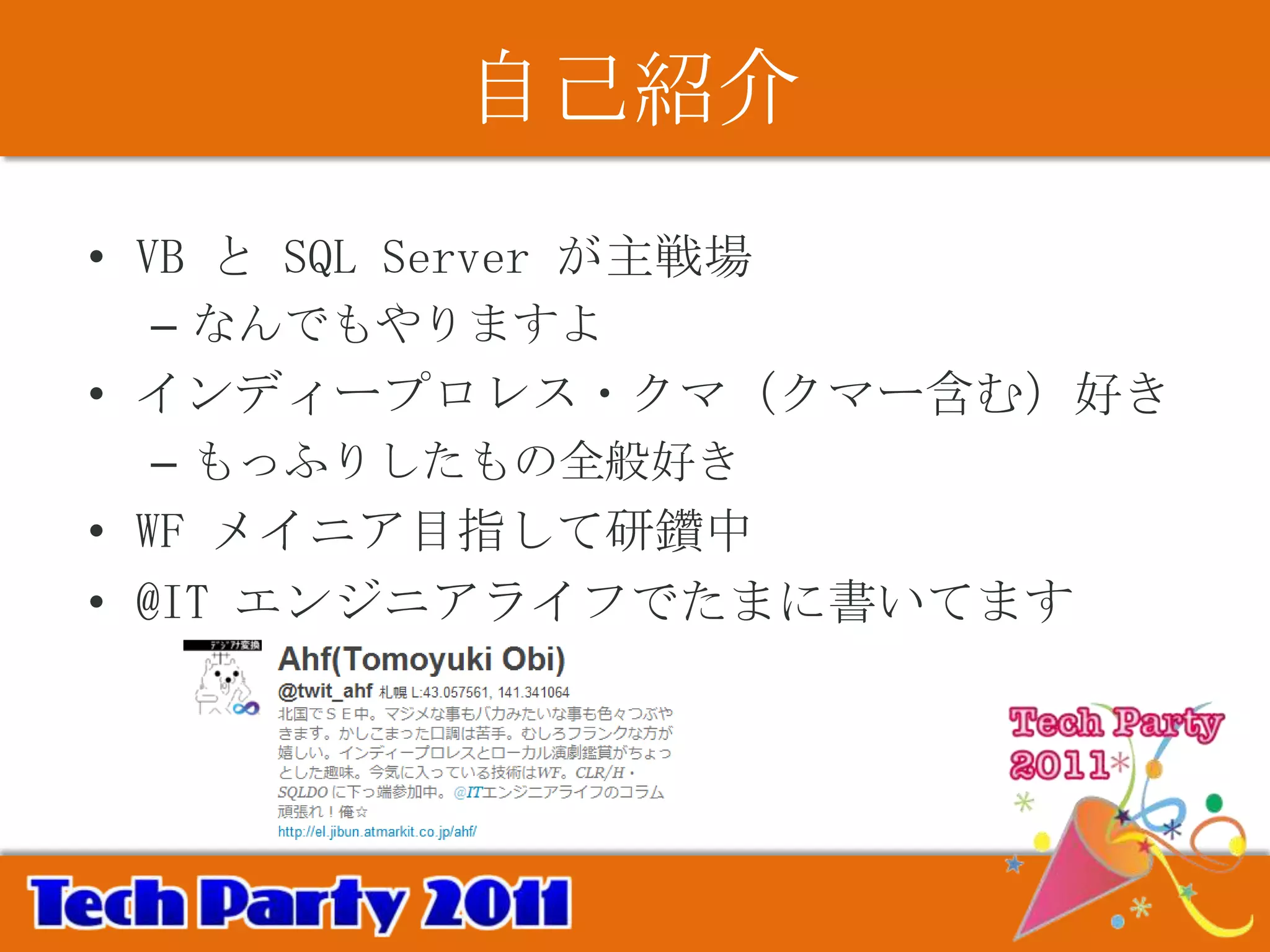

2. 自己紹介
• VB と SQL Server が主戦場
– なんでもやりますよ
• インディープロレス・クマ（クマー含む）好き
– もっふりしたもの全般好き
• WF メイニア目指して研鑽中
• @IT エンジニアライフでたまに書いてます

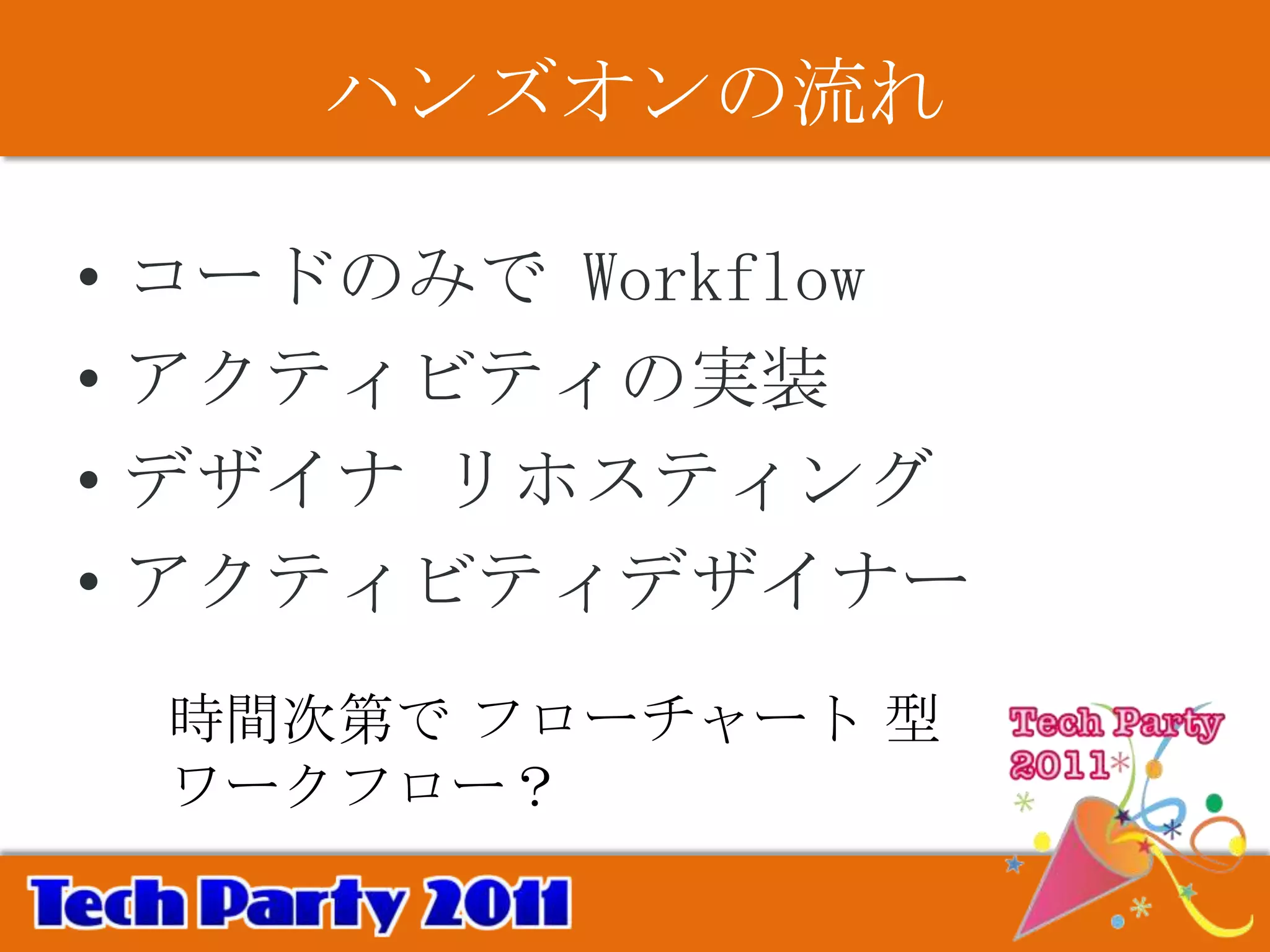

3. ハンズオンの流れ
• コードのみで Workflow
• アクティビティの実装
• デザイナ リホスティング
• アクティビティデザイナー
時間次第で フローチャート 型
ワークフロー？

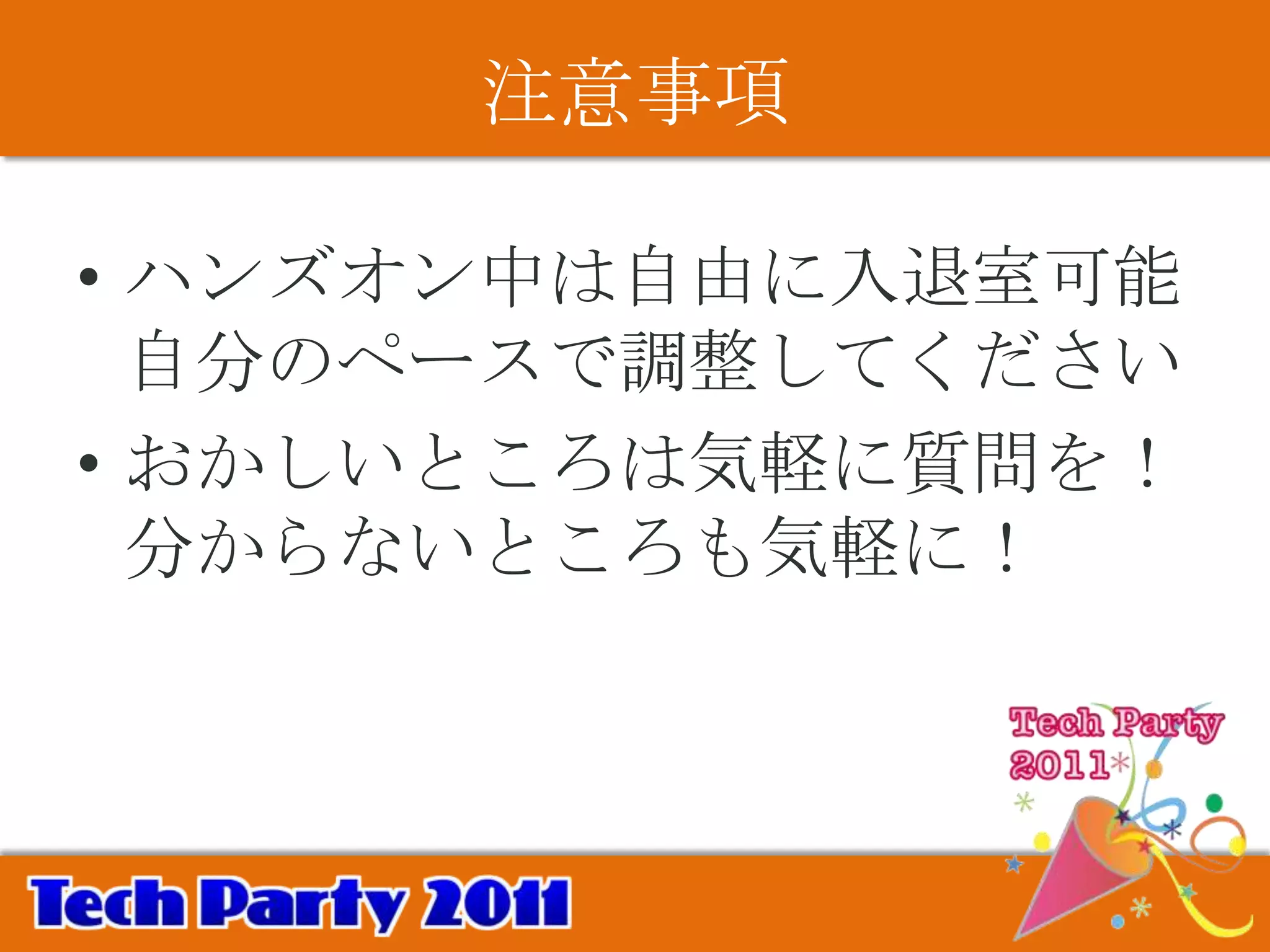

4. 注意事項
• ハンズオン中は自由に入退室可能
自分のペースで調整してください
• おかしいところは気軽に質問を！
分からないところも気軽に！

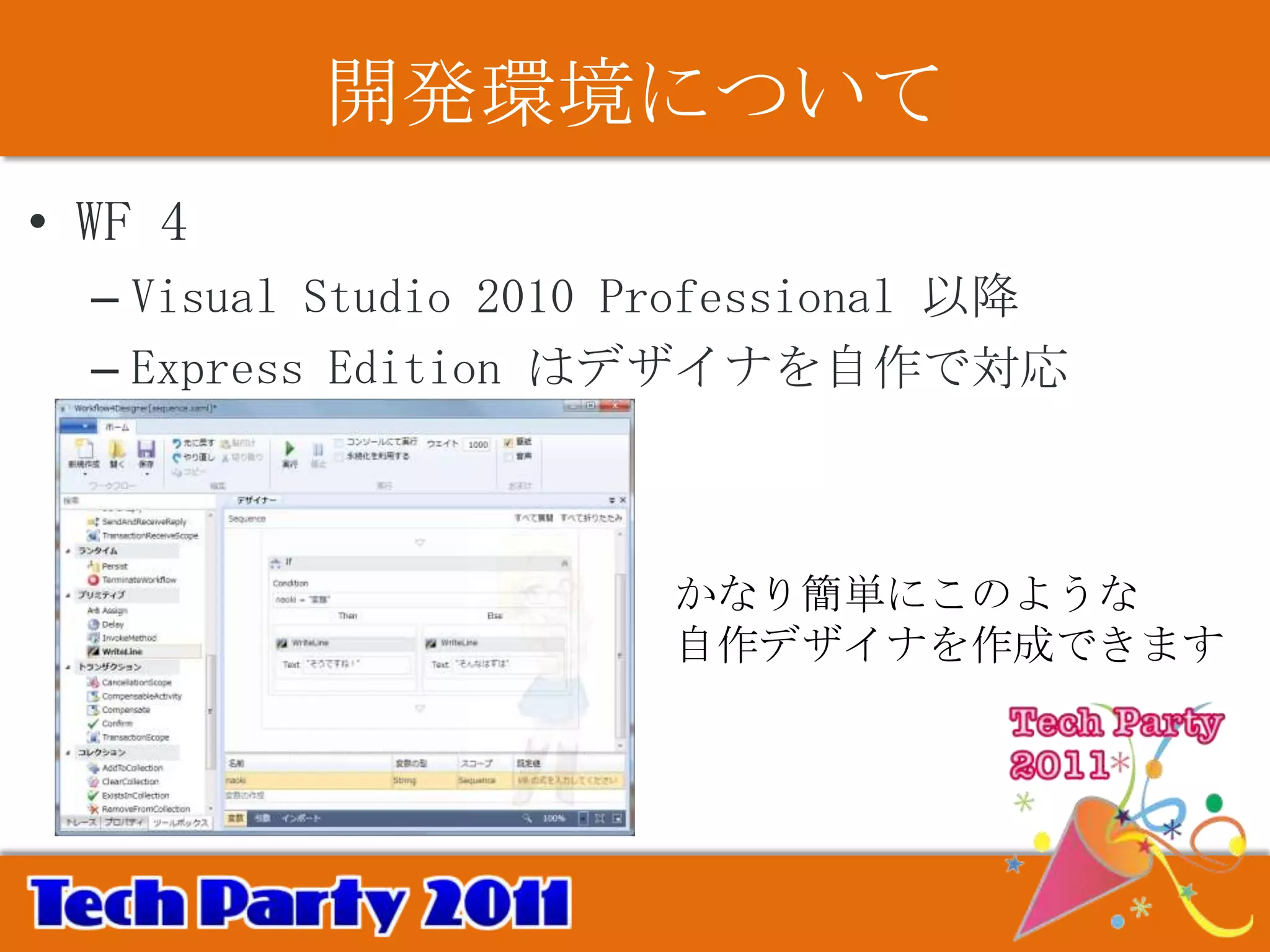

5. 開発環境について
• WF 4
– Visual Studio 2010 Professional 以降
– Express Edition はデザイナを自作で対応
かなり簡単にこのような
自作デザイナを作成できます

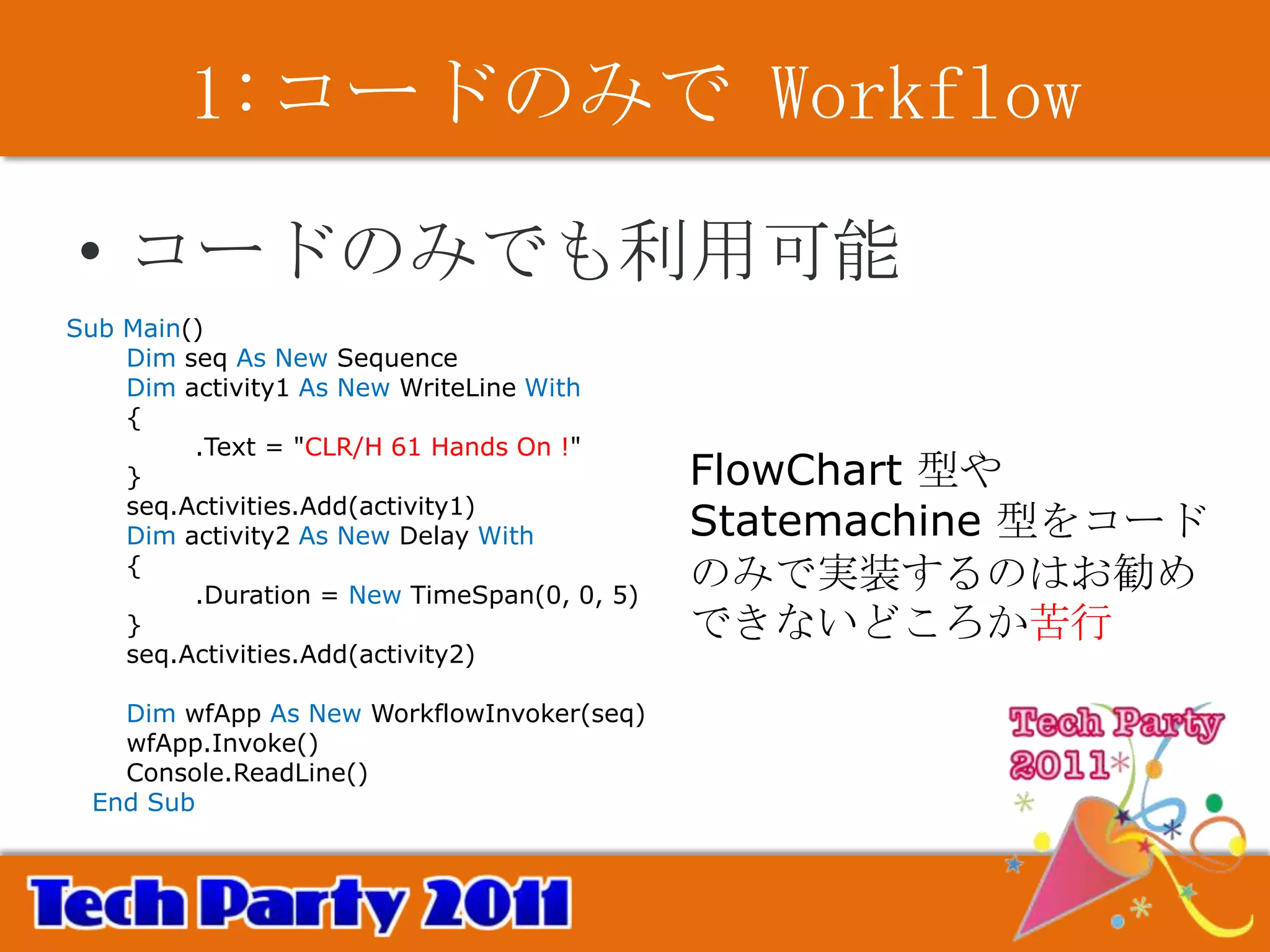

6. 1:コードのみで Workflow
• コードのみでも利用可能
Sub Main()
Dim seq As New Sequence
Dim activity1 As New WriteLine With
{
.Text = "CLR/H 61 Hands On !"
} FlowChart 型や
seq.Activities.Add(activity1)
Dim activity2 As New Delay With Statemachine 型をコード
{
.Duration = New TimeSpan(0, 0, 5)
のみで実装するのはお勧め
} できないどころか苦行
seq.Activities.Add(activity2)
Dim wfApp As New WorkflowInvoker(seq)
wfApp.Invoke()
Console.ReadLine()
End Sub

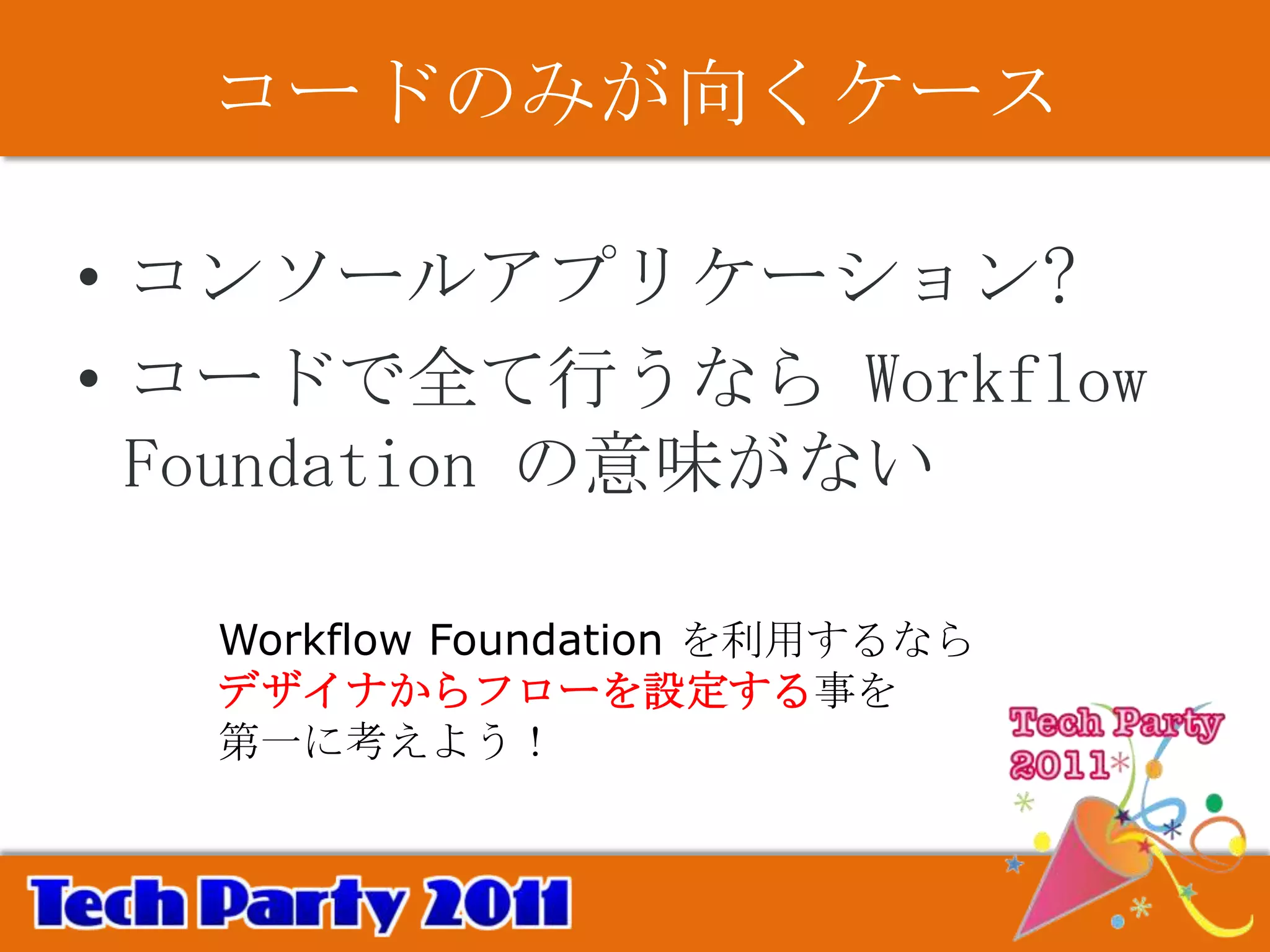

7. コードのみが向くケース
• コンソールアプリケーション?
• コードで全て行うなら Workflow
Foundation の意味がない
Workflow Foundation を利用するなら
デザイナからフローを設定する事を
第一に考えよう！

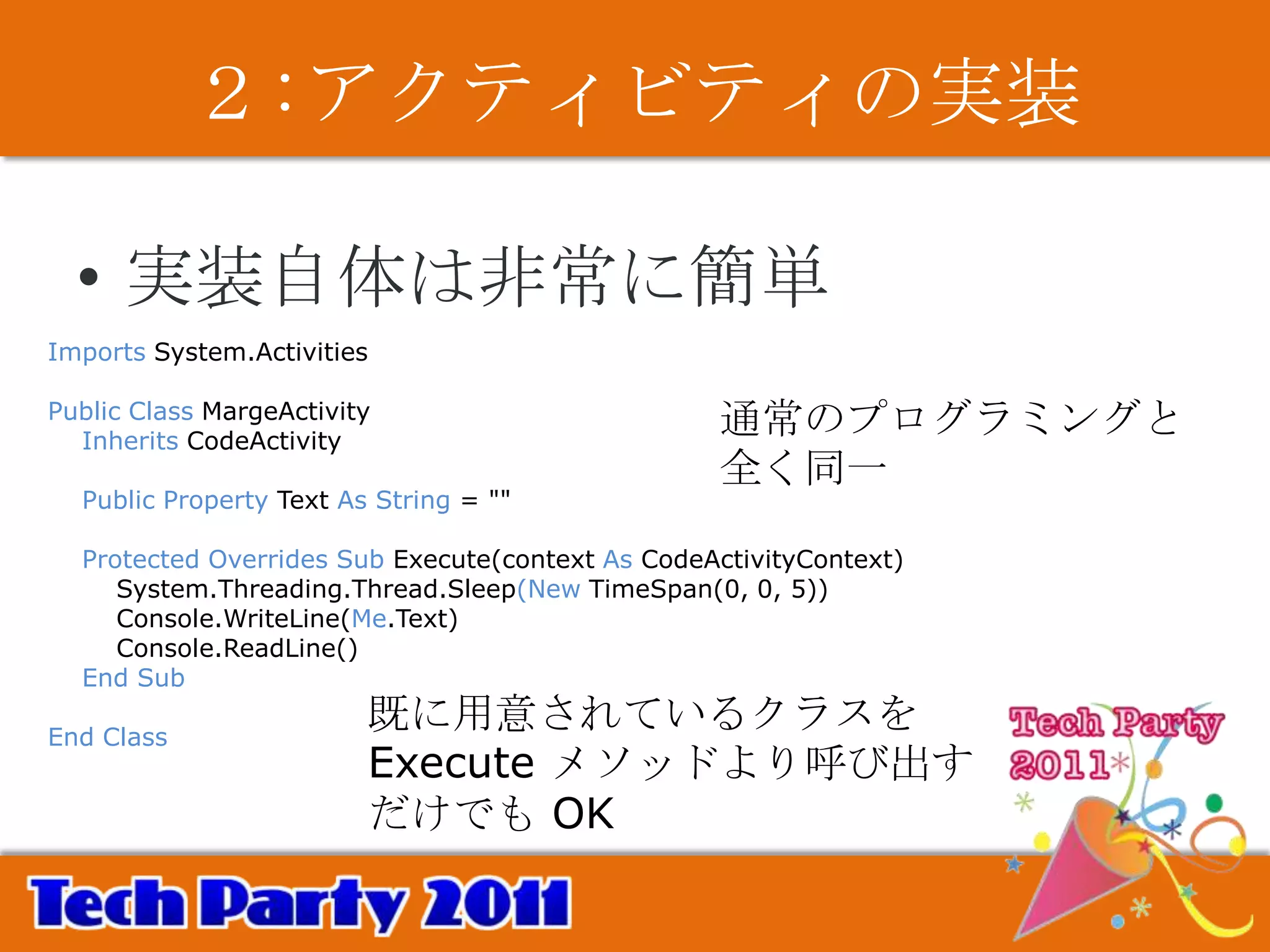

8. ２:アクティビティの実装
• 実装自体は非常に簡単
Imports System.Activities
Public Class MargeActivity
Inherits CodeActivity
通常のプログラミングと
全く同一
Public Property Text As String = ""
Protected Overrides Sub Execute(context As CodeActivityContext)
System.Threading.Thread.Sleep(New TimeSpan(0, 0, 5))
Console.WriteLine(Me.Text)
Console.ReadLine()
End Sub
End Class
既に用意されているクラスを
Execute メソッドより呼び出す
だけでも OK

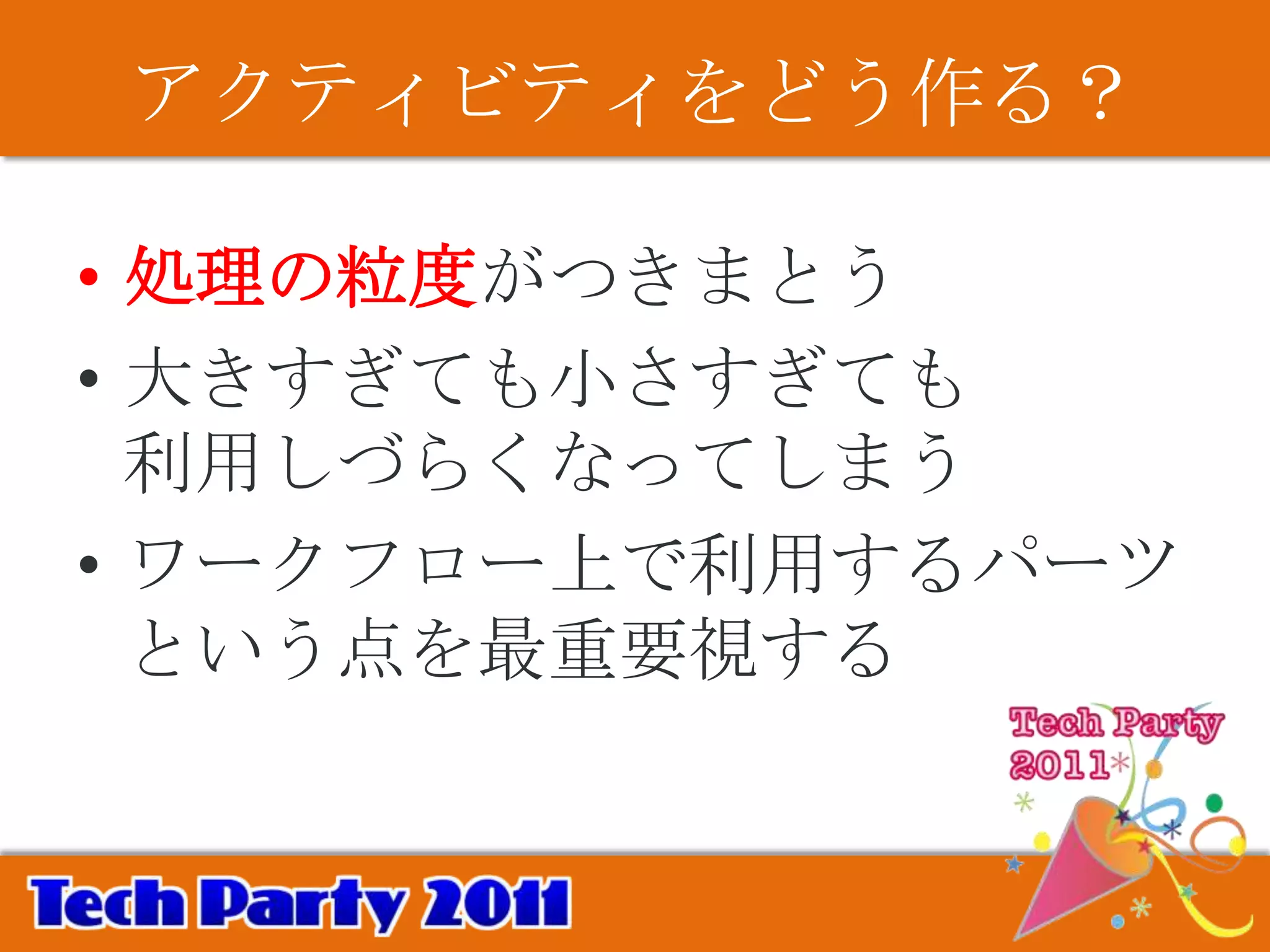

9. アクティビティをどう作る？
• 処理の粒度がつきまとう
• 大きすぎても小さすぎても
利用しづらくなってしまう
• ワークフロー上で利用するパーツ
という点を最重要視する

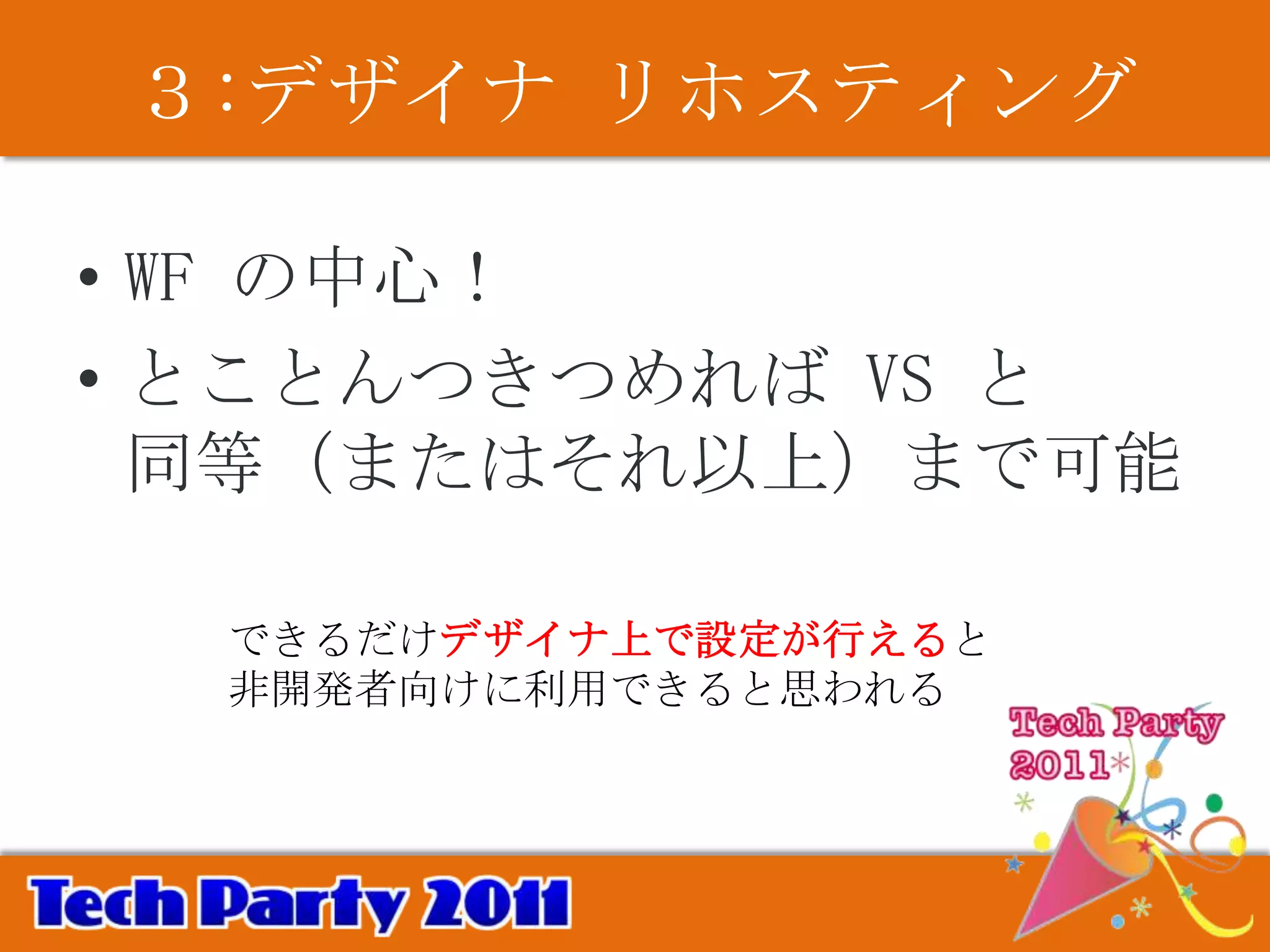

10. ３:デザイナ リホスティング
• WF の中心！
• とことんつきつめれば VS と
同等（またはそれ以上）まで可能
できるだけデザイナ上で設定が行えると
非開発者向けに利用できると思われる

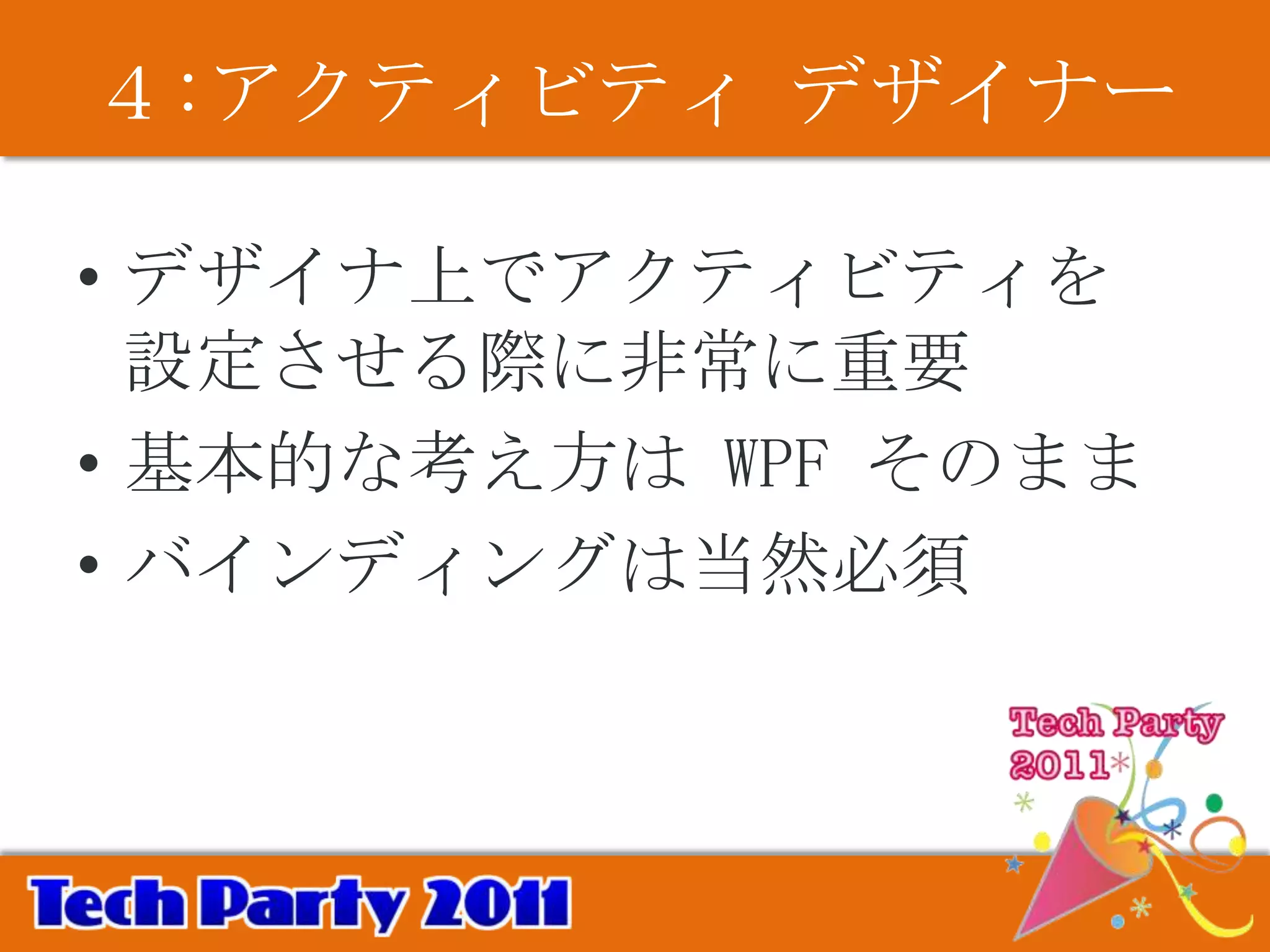

11. ４:アクティビティ デザイナー
• デザイナ上でアクティビティを
設定させる際に非常に重要
• 基本的な考え方は WPF そのまま
• バインディングは当然必須

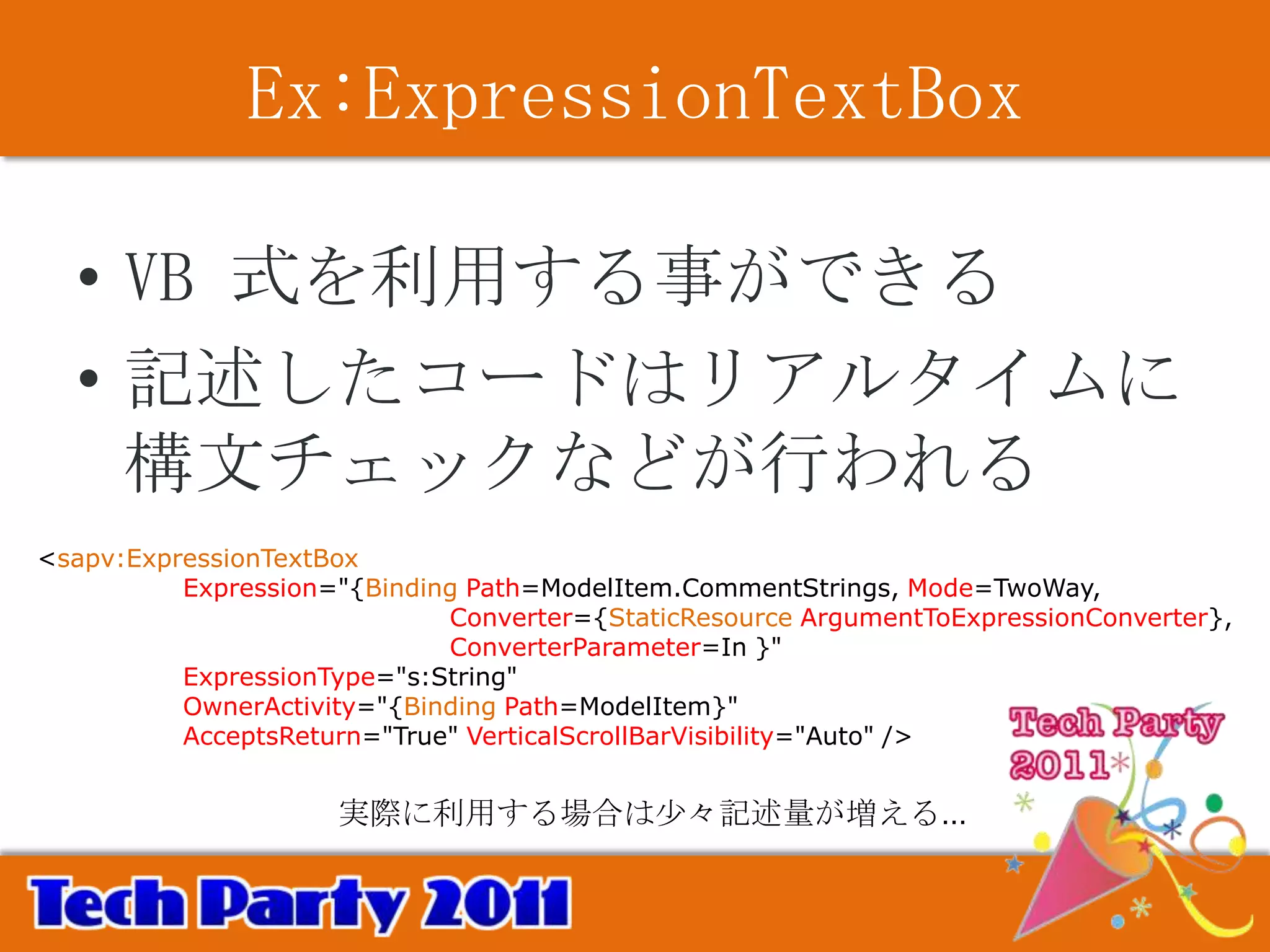

12. Ex:ExpressionTextBox
• VB 式を利用する事ができる
• 記述したコードはリアルタイムに
構文チェックなどが行われる
<sapv:ExpressionTextBox
Expression="{Binding Path=ModelItem.CommentStrings, Mode=TwoWay,
Converter={StaticResource ArgumentToExpressionConverter},
ConverterParameter=In }"
ExpressionType="s:String"
OwnerActivity="{Binding Path=ModelItem}"
AcceptsReturn="True" VerticalScrollBarVisibility="Auto" />
実際に利用する場合は少々記述量が増える…

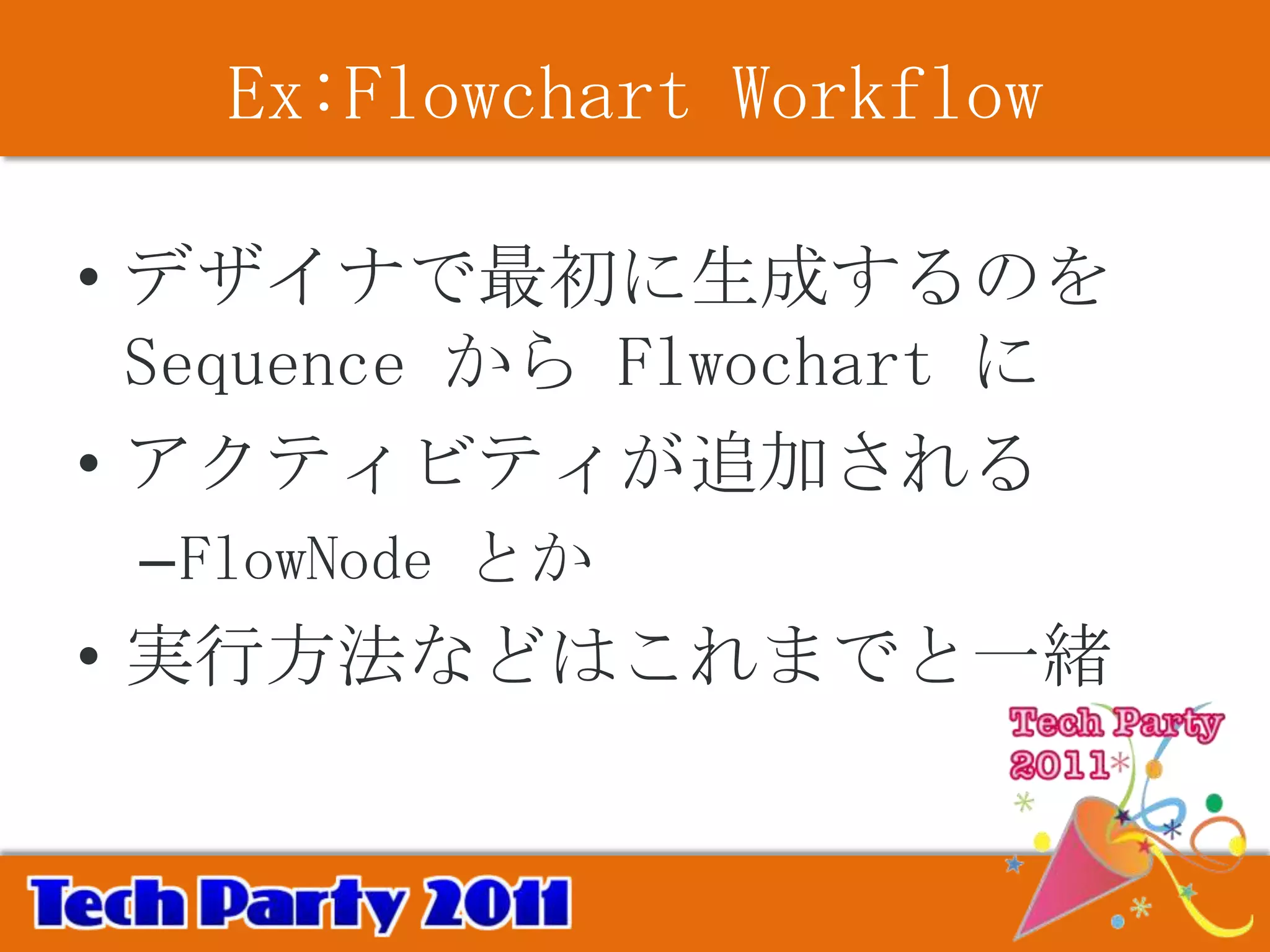

13. Ex:Flowchart Workflow
• デザイナで最初に生成するのを
Sequence から Flwochart に
• アクティビティが追加される
–FlowNode とか
• 実行方法などはこれまでと一緒

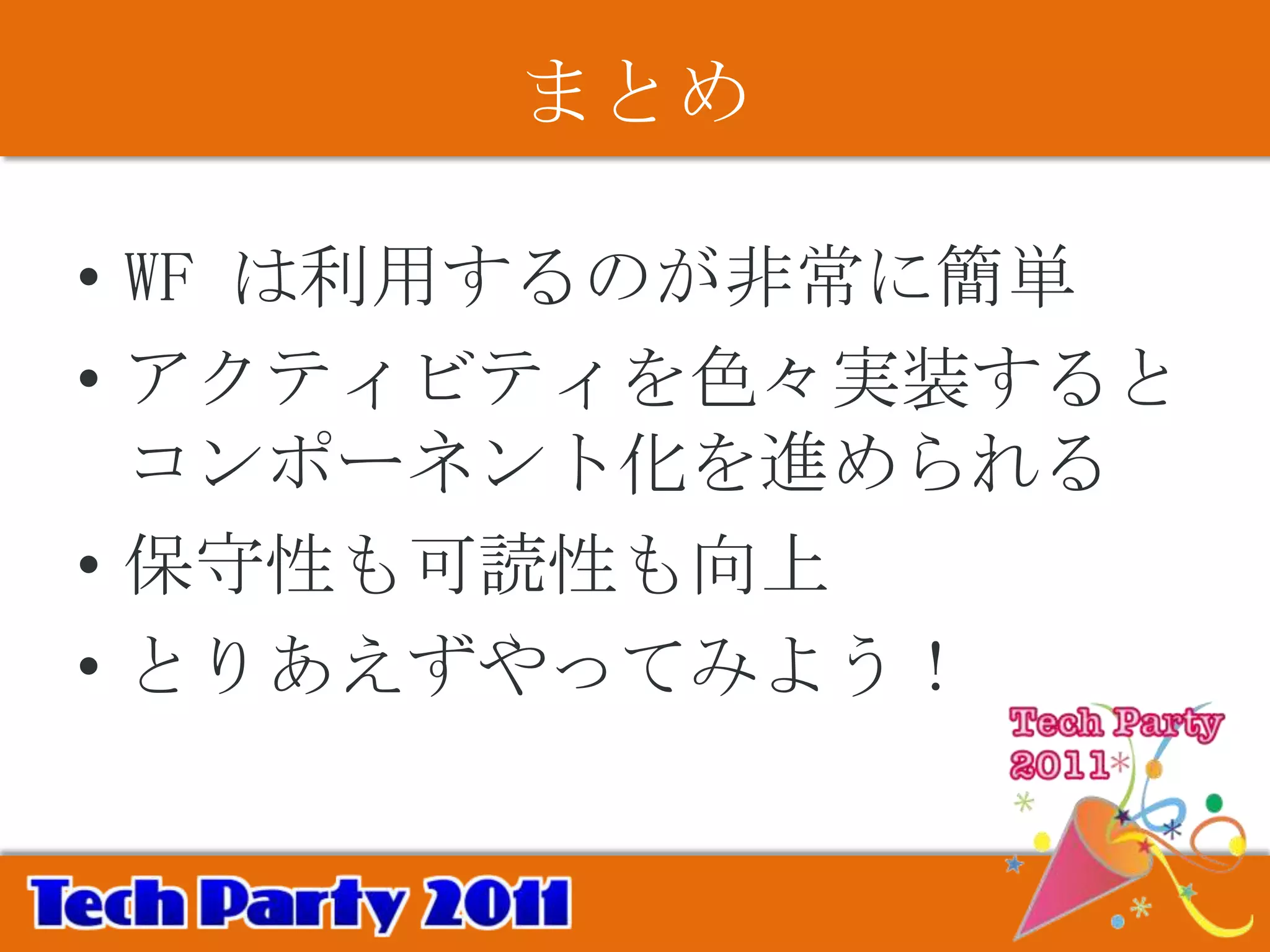

14. まとめ
• WF は利用するのが非常に簡単
• アクティビティを色々実装すると
コンポーネント化を進められる
• 保守性も可読性も向上
• とりあえずやってみよう！
