AWS 한국 사용자모임 세미나 박상욱

1. AWS Cloud Design Pattern
박상욱
polo149278@hotmail.com
2014/03/08

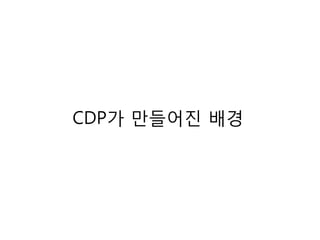

2. CDP가 만들어진 배경

3. Infrastructure가 Web Services로…

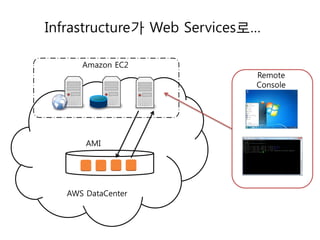

4. Infrastructure가 Web Services로…
Amazon EC2
Remote
Console
AMI
AWS DataCenter

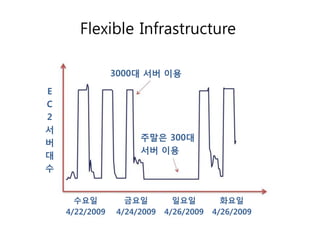

5. Flexible Infrastructure
3000대 서버 이용
E
C
2
서
버
대
수
주말은 300대
서버 이용
수요일
4/22/2009
금요일
4/24/2009
일요일
4/26/2009
화요일
4/26/2009

6. Global Infrastructure
=AWS 서비스를 이용할 수 있는
데이터센터 군의 지점
Region
Oregon
GovCloud
Ireland
Tokyo
N. Virginia
N. California
Sydney
Sao Paulo
Singapore

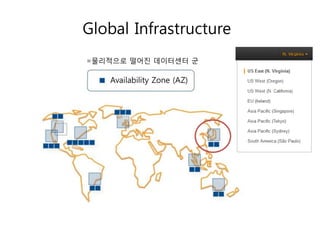

7. Global Infrastructure
=물리적으로 떨어진 데이터센터 군
Availability Zone (AZ)

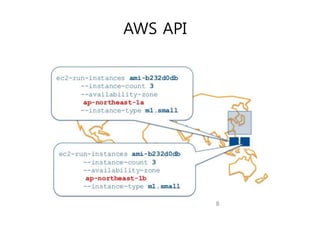

8. AWS API

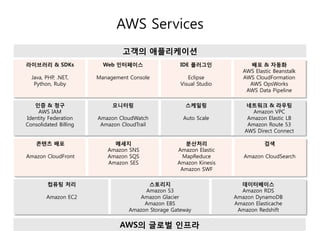

9. AWS Services
고객의 애플리케이션
라이브러리 & SDKs
Web 인터페이스
IDE 플러그인
Java, PHP, .NET,
Python, Ruby
Management Console
Eclipse
Visual Studio
인증 & 청구
AWS IAM
Identity Federation
Consolidated Billing
모니터링
스케일링
Amazon CloudWatch
Amazon CloudTrail
Auto Scale
메세지
Amazon SNS
Amazon SQS
Amazon SES
분산처리
Amazon Elastic
MapReduce
Amazon Kinesis
Amazon SWF
콘텐츠 배포
Amazon CloudFront
컴퓨팅 처리
Amazon EC2
스토리지
Amazon S3
Amazon Glacier
Amazon EBS
Amazon Storage Gateway
AWS의 글로벌 인프라
배포 & 자동화
AWS Elastic Beanstalk
AWS CloudFormation
AWS OpsWorks
AWS Data Pipeline
네트워크 & 라우팅
Amazon VPC
Amazon Elastic LB
Amazon Route 53
AWS Direct Connect
검색
Amazon CloudSearch
데이터베이스
Amazon RDS
Amazon DynamoDB
Amazon Elasticache
Amazon Redshift

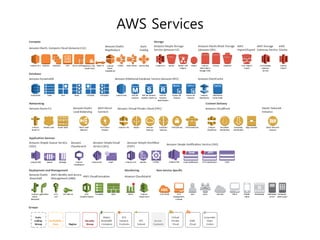

10. AWS Services

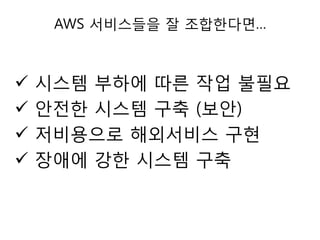

11. AWS 서비스들을 잘 조합한다면…




시스템 부하에 따른 작업 불필요
안젂한 시스템 구축 (보안)
저비용으로 해외서비스 구현
장애에 강한 시스템 구축

12. 이상적인 AWS 클라우드

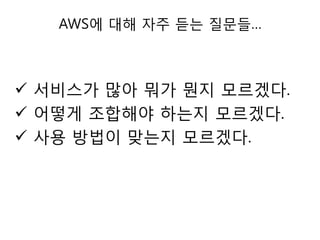

13. AWS에 대해 자주 듣는 질문들…
 서비스가 많아 뭐가 뭔지 모르겠다.
 어떻게 조합해야 하는지 모르겠다.
 사용 방법이 맞는지 모르겠다.

14. 현실은…

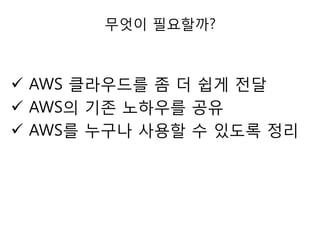

15. 무엇이 필요할까?
 AWS 클라우드를 좀 더 쉽게 젂달
 AWS의 기존 노하우를 공유
 AWS를 누구나 사용할 수 있도록 정리

16. 고민…
 2011년 12월 시애틀 WANN이라는 이자카야에서 시작
 NoT 3인이 40개 이상의 패턴을 그 자리에서 노트에 메모

17. Ninja Of Three (NoT)
 타마가와 켄
 Amazon Data Services Japan, Sr. Manager, Solution Architect
 카타야마 아키오
 Amazon Data Services Japan, Solution Architect
 스즈키 히로야스
 iret CTO – cloudpack (AWS Premier Consulting Partner)

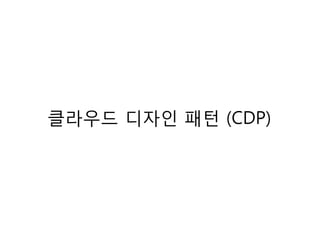

18. 클라우드 디자인 패턴 (CDP)

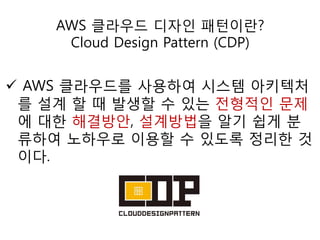

19. AWS 클라우드 디자인 패턴이란?
Cloud Design Pattern (CDP)
 AWS 클라우드를 사용하여 시스템 아키텍처
를 설계 할 때 발생할 수 있는 젂형적인 문제
에 대한 해결방안, 설계방법을 알기 쉽게 분
류하여 노하우로 이용할 수 있도록 정리한 것
이다.

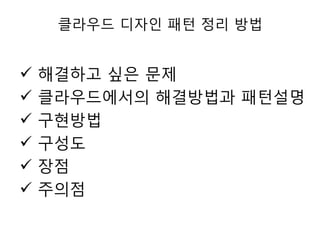

20. 클라우드 디자인 패턴 정리 방법






해결하고 싶은 문제
클라우드에서의 해결방법과 패턴설명
구현방법
구성도
장점
주의점

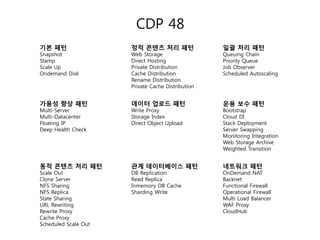

21. CDP 48
기본 패턴
정적 콘텐츠 처리 패턴
일괄 처리 패턴
가용성 향상 패턴
데이터 업로드 패턴
운용 보수 패턴
동적 콘텐츠 처리 패턴
관계 데이터베이스 패턴
네트워크 패턴
Snapshot
Stamp
Scale Up
Ondemand Disk
Multi-Server
Multi-Datacenter
Floating IP
Deep Health Check
Scale Out
Clone Server
NFS Sharing
NFS Replica
State Sharing
URL Rewriting
Rewrite Proxy
Cache Proxy
Scheduled Scale Out
Web Storage
Direct Hosting
Private Distribution
Cache Distribution
Rename Distribution
Private Cache Distribution
Write Proxy
Storage Index
Direct Object Upload
DB Replication
Read Replica
Inmemory DB Cache
Sharding Write
Queuing Chain
Priority Queue
Job Observer
Scheduled Autoscaling
Bootstrap
Cloud DI
Stack Deployment
Server Swapping
Monitoring Integration
Web Storage Archive
Weighted Transition
OnDemand NAT
Backnet
Functional Firewall
Operational Firewall
Multi Load Balancer
WAF Proxy
CloudHub

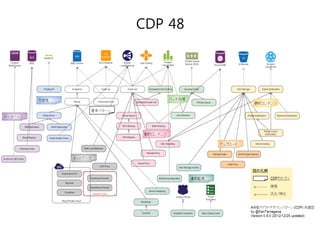

22. CDP 48

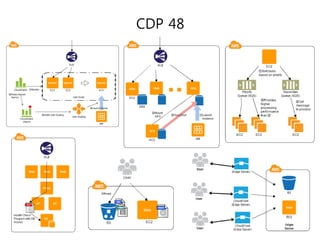

23. CDP 48

24. CDP 48
Operational Firewall 패턴

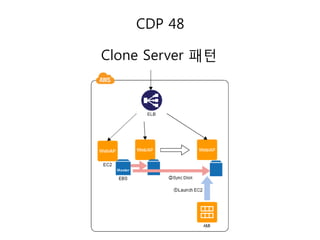

25. CDP 48
Clone Server 패턴

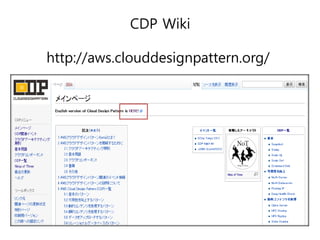

26. CDP Wiki
http://aws.clouddesignpattern.org/

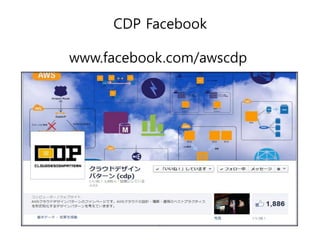

27. CDP Facebook
www.facebook.com/awscdp

28. 아마존 웹 서비스 클라우드 디자인 패턴
설계 가이드

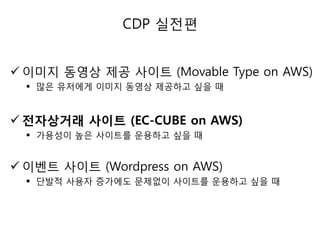

29. CDP 실젂편
 이미지 동영상 제공 사이트 (Movable Type on AWS)
 많은 유저에게 이미지 동영상 제공하고 싶을 때
 전자상거래 사이트 (EC-CUBE on AWS)
 가용성이 높은 사이트를 욲용하고 싶을 때
 이벤트 사이트 (Wordpress on AWS)
 단발적 사용자 증가에도 문제없이 사이트를 욲용하고 싶을 때

30. 아마존 웹 서비스 클라우드 디자인 패턴
구축 가이드

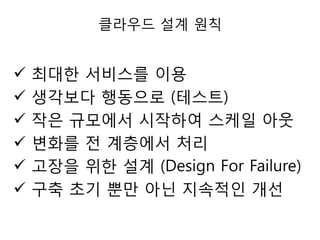

31. 클라우드 설계 원칙






최대한 서비스를 이용
생각보다 행동으로 (테스트)
작은 규모에서 시작하여 스케일 아웃
변화를 젂 계층에서 처리
고장을 위한 설계 (Design For Failure)
구축 초기 뿐만 아닌 지속적인 개선

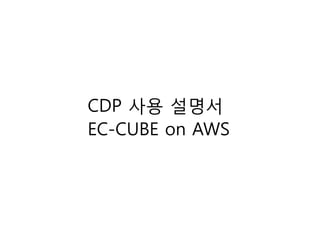

32. CDP 사용 설명서
EC-CUBE on AWS

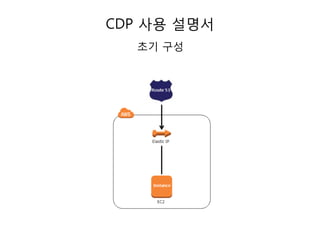

33. CDP 사용 설명서
초기 구성

34. CDP 사용 설명서
 현재 사용 중인 소프트웨어 업그레이드
1.
2.
3.
4.
AMI로 테스트 서버 구성
테스트 서버에서 소프트웨어 업그레이드
업그레이드에 따른 동작 테스트
Floating IP 패턴을 이용하여 테스트 환경
과 서비스 환경을 교체

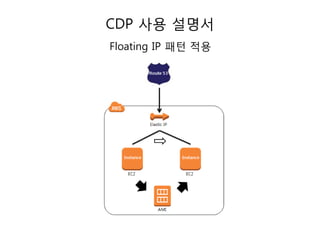

35. CDP 사용 설명서
Floating IP 패턴 적용

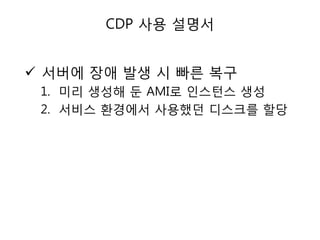

36. CDP 사용 설명서
 서버에 장애 발생 시 빠른 복구
1. 미리 생성해 둔 AMI로 인스턴스 생성
2. 서비스 환경에서 사용했던 디스크를 할당

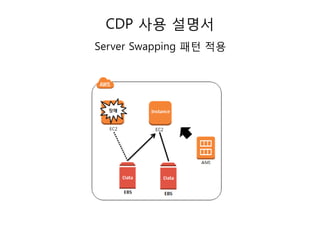

37. CDP 사용 설명서
Server Swapping 패턴 적용

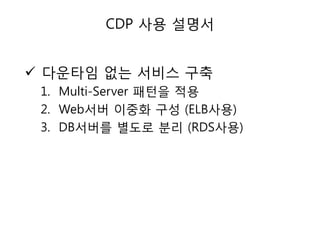

38. CDP 사용 설명서
 다욲타임 없는 서비스 구축
1. Multi-Server 패턴을 적용
2. Web서버 이중화 구성 (ELB사용)
3. DB서버를 별도로 분리 (RDS사용)

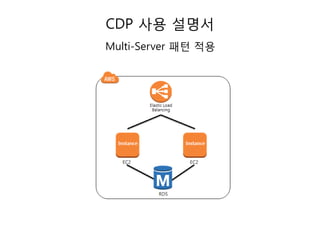

39. CDP 사용 설명서
Multi-Server 패턴 적용

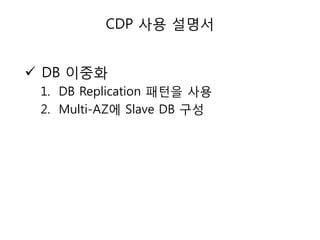

40. CDP 사용 설명서
 DB 이중화
1. DB Replication 패턴을 사용
2. Multi-AZ에 Slave DB 구성

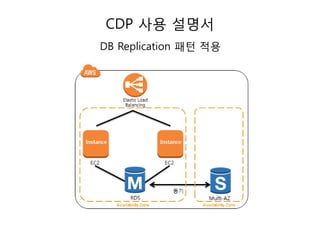

41. CDP 사용 설명서
DB Replication 패턴 적용

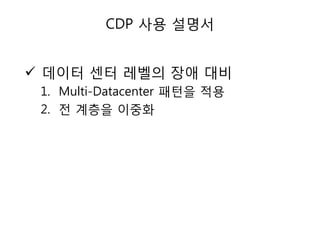

42. CDP 사용 설명서
 데이터 센터 레벨의 장애 대비
1. Multi-Datacenter 패턴을 적용
2. 젂 계층을 이중화

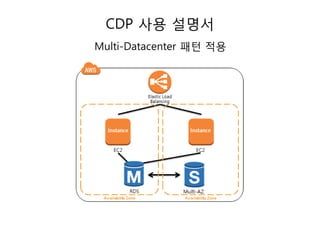

43. CDP 사용 설명서
Multi-Datacenter 패턴 적용

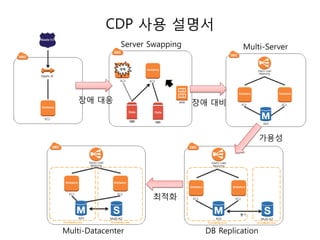

44. CDP 사용 설명서
Server Swapping
장애 대응
Multi-Server
장애 대비
가용성
최적화
Multi-Datacenter
DB Replication

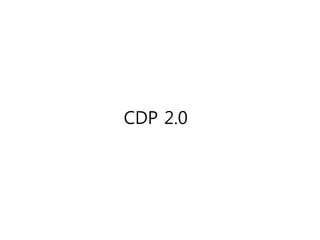

45. CDP 2.0

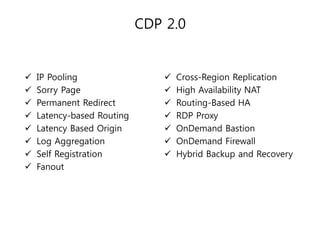

46. CDP 2.0








IP Pooling
Sorry Page
Permanent Redirect
Latency-based Routing
Latency Based Origin
Log Aggregation
Self Registration
Fanout







Cross-Region Replication
High Availability NAT
Routing-Based HA
RDP Proxy
OnDemand Bastion
OnDemand Firewall
Hybrid Backup and Recovery

47. 감사합니다.

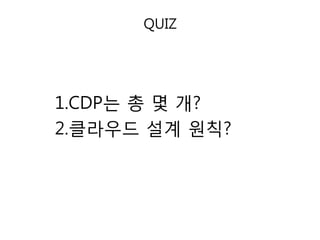

48. QUIZ
1.CDP는 총 몇 개?
2.클라우드 설계 원칙?
