가상화 기반 재해복구 솔루션(Zerto)

청담정보기술㈜
Tel. 02)3442-5588
http://www.cdit.co.kr
Green IT Provider
하이퍼바이저기반재해복구솔루션
Zerto Virtual Replication

데이터센터와다양한클라우드환경을위해
엔터프라이즈클래스가상화복제와재해복구솔루션공급
Core team includes founders of EMC RecoverPoint/Kashyaand key employees from HP/Mercury, IBM/XIV, Microsoft
About Zerto

Zerto Virtual Replication 개요
소프트웨어 정의 재해복구
(Software Defined Disaster Recovery)
소프트웨어로만 구성 (Software Only)
중요한 어플리케이션 보호에 최적화 (Tier-1, Enterprise Class)
가상환경을 가장 잘 알고 있는 솔루션 (Virtual Aware)
복제와 자동화 기능이 포함된 솔루션 (Automated Replication & Recovery)

소프트웨어정의데이터센터(SDDC)로의변화
스토리지기반의데이터복제와재해복구환경은소프트웨어정의데이터센터(SDDC)로의변화에있어서최대
네트워킹
서버
보안
OS
APP
OS
APP
OS
APP
하이퍼바이저
복제(Replication)
걸림돌
업계최초하이퍼바이저기반복제솔루션
(Hypervisor-Based Replication)

Zerto Virtual Replication 아키텍처
ZVR(Zerto Virtual Replication) 솔루션은단순소프트웨어로만구성되며, 복제와다양한자동화기능을관리하는윈도우서비스와가상머신단위의복제기능을담당하는가상머신(Virtual Appliance)으로구성됩니다.
Secondary Datacenter
Primary Datacenter
WAN / LAN
vCenter Server
ZertoVirtual Manager
VDisk
VDisk
VDisk
vCenter Server
VM
VM
ESX/ESXi
VM
VDisk
VDisk
VDisk
VDisk
VM
VM
ESX/ESXi
VM
Zerto Virtual
Replication Appliance
VDisk
VM
VM
ESX/ESXi
VM
VM / VDisk
Zerto Virtual
Zerto Virtual
VDisk
VDisk
Journal
복제/자동화관리
윈도우서비스
복제담당가상머신
(Virtual Appliance)
(Virtual Appliance)
(Virtual Appliance)
윈도우서비스
가상머신(VM)단위로복제수행

Zerto Virtual Replication 주요기능요약
2. VPG(Virtual Protection Group)를통한정합성그룹설정
3. 원하는시점을선택하여복구하는CDP 기반의시점복구기능(최대120시간이전)
4. 자동화된Failover, Failback, Recovery (재해복구프로세스자동화)
5. 운영중인가상머신서비스에영향없이언제든지테스트전환을해볼수있는Test Failover
6. 오프사이트백업(Offsite Backup) 기능을통한가상머신백업
7. 이기종하이퍼바이저간에가상머신복제및복구프로세스자동화
(vSphere to Hyper-V, Hyper-V to vSphere)
1. vCenter Plug-in 통합관리및웹기반관리

Zerto Virtual Replication 주요기능> vCenter 통합관리
운영중인vCenter 화면에Plug-in 형태로통합또는웹기반의관리화면을통해서관리되며, 단일관리화면을통해서모든
작업과장애상황등을확인할수있는기능과솔루션자체의알림이vCenter 알림과통합되어관리및모니터링됩니다.

Zerto Virtual Replication 주요기능> 정합성그룹(VPG)
연관관계에있는가상서버들을하나의정합성그룹으로설정하여복구시동일한시점으로복구할수있도록하는기능으로
서로다른시점으로복구가되었을경우서비스에문제가발생이될수있는서버들의정합성및서비스연속성을보장합니다.
(재해복구센터)
Primary Datacenter
(운영센터)
vCenter 서버
VM
VM
ESX/ESXi
VMDK
VMDK
VM
VM
VM
VM
VM
VRA
VM
App
Web
DB
VM
VM
ESX/ESXi
VRA
VM
VM
VM
LDAP
VM
VM
Web
VM
App
VMDK
VMDK
VMDK
VMDK
VMDK
VMDK
VMDK
VMDK
VMDK
VMDK
VMDK
VMDK
VMDK
VMDK
어플리케이션
Active Directory, SQL Server, Exchange Server
VPG
(Virtual Protection Group)
정합성그룹
WAN or LAN

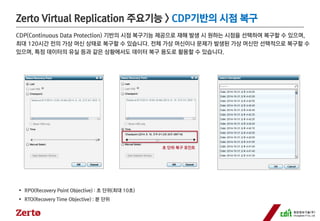

Zerto Virtual Replication 주요기능> CDP기반의시점복구
CDP(Continuous Data Protection) 기반의시점복구기능제공으로재해발생시원하는시점을선택하여복구할수있으며,
최대120시간전의가상머신상태로복구할수있습니다. 전체가상머신이나문제가발생된가상머신만선택적으로복구할수
있으며, 특정데이터의유실등과같은상황에서도데이터복구용도로활용할수있습니다.
RPO(Recovery Point Objective) : 초단위(최대10초)
RTO(Recovery Time Objective) : 분단위
초단위복구포인트

복구계획수립과문서화
테스트복구계획수립
CRM과관련된가상머신확인
Zza
LUN 정보와Datastore연결정보문서화
Datastore별가상머신확인
LUN 별로흩어져있는CRM 가상머신들통합
로컬vCenter
원격지vCenter
가
상
화
운
영
팀
대상가상머신선택
복구시점선택
Failover 수행
ZertoFailover & Failback 프로세스
Failover
모드선택
Zerto Virtual Replication 주요기능> 자동화된Failover/Failback
단순클릭만으로‘Failover’, ‘Failback’, ‘Recovery’ 등과같은업무를수행할수있으며, ‘Failover’ 와‘Failback’ 프로세스는
동일한방식으로적용됩니다. 재해복구환경으로의전환은4번의클릭만으로모든프로세스가완료됩니다.
모든복제에대해서속성및Pair 설정
복제상태검증
복제상태모니터링
CRM과상관없는가상머신들다른LUN으로이동
동일한LUN으로CRM 가상머신들이동
모든LUN에대한특성문서화
스토리지
복제솔루션
원격지스토리지
스
토
리
지
운
영
팀
복제를위한공간에동일한속성적용
복제를위한공간확인더이상스토리지구성및환경은신경쓰지마세요.

Zerto Virtual Replication 주요기능> Test Failover
운영중인가상머신의서비스에전혀영향없이복구센터로가상머신을복구하여서비스및데이터정합성을직접확인할수
있으며, 테스트완료후에는해당가상머신이자동으로삭제가됩니다.
※ 정상적으로테스트를완료했던시점은자동으로저장되어향후재해복구시에해당시점으로가상머신을복구할수있습니다.

Zerto Virtual Replication 주요기능> 오프사이트백업(Offsite Backup) (1/3)
기본적으로ZVR(ZertoVirtual Replication)은CDP 기반의복제를통해서원본가상머신의변경사항을실시간으로재해복구
시스템으로복제를수행합니다.복제대상가상머신들중오랜기간보관이필요한가상머신들에대해서일단위, 주단위백업
스케줄을설정하여백업을수행할수있는기능을제공합니다.
Primary Datacenter
vCenterServer
ESXiHost
ESXiHost
ZertoVirtual Manager(관리서비스)
ZertoVirtual Backup Appliance(백업서비스)
ZertoVirtual Replication Appliance
ZertoVirtual Replication Appliance
VPG 1
VPG 2
VPG 3
VPG 6
VPG 5
VPG 4
Zerto백업패키지파일
VPG 2
VPG 4
VPG 6
3rd백업사이트(Public Cloud)
로컬저장소
SMB 공유

정합성그룹(VPG) 단위로백업이수행되며, 같은그룹에속해있는가상머신들은모두동일한시점으로백업을수행하고향후
데이터복구시동일한시점으로복구가되어백업데이터에대한정합성을보장합니다.
전문백업솔루션과다른점
파일레벨의복구는지원되지않음
중복제거(Deduplication) 기능은지원되지않음
증분(Incremental) 백업은지원되지않음
Archiving 기능은지원되지않음
※ 백업받은파일은휴대용저장장치(USB, 외장형저장장치)를통해서이동이가능하며, ZVM(ZertoVirtual Manager)를통해서복구

VPG 4
VPG 2
VPG 6
정합성그룹(VPG) 단위로백업이수행된가상머신백업파일은다양한정보들을내부에포함하고있어서설치가되었던장소가
아닌ZVM(ZertoVirtual Manager)이설치가되어있는어느곳에서나복구가가능합니다.
VPG + Checkpoint Time
Zerto백업패키지내용
VPG 2 –12:00:00
VPG Configuration File
VPG 2.cofig
VM1 폴더
VM1.config
볼륨폴더
Volume+Controller+Unitof Protected Site
Volume Data+Controller+Unitof Protected Site
VM2 폴더
VM2.config
볼륨폴더
Volume+Controller+Unitof Protected Site
Volume Data+Controller+Unitof Protected Site
백업파일저장소

Zerto Virtual Replication 주요기능> 이기종하이퍼바이저복제
서로다른하이퍼바이저(VMware vSphere, MS Hyper-V) 사이에서도가상머신복제를통해서재해복구환경을구성합니다.
(vSphere to Hyper-V, Hyper-V to vSphere, vSphere to vSphere, Hyper-V to Hyper-V)
Primary Datacenter
WAN / LAN
vCenter/ SCVMM
VDisk
VDisk
VDisk
vCenter/ SCVMM
VM
VM
VM
VDisk
VDisk
VDisk
VDisk
VM
VM
ESXi/ Hyper-V
VM
Zerto Virtual
VDisk
VM
VM
VM
VM / VDisk
Zerto Virtual
Zerto Virtual
VDisk
VDisk
Journal
윈도우서비스
(Virtual Appliance)
(Virtual Appliance)
(Virtual Appliance)
윈도우서비스
가상머신(VM)단위로복제수행
ESXi/ Hyper-V
ESXi/ Hyper-V
※ vCenter: VMware 기반의가상환경에서가상화인프라는관리하는서버
SCVMM(System Center Virtual Machine Manager) : MS Hyper-V기반의가상환경에서가상환경을관리하는서버

Zerto Virtual Replication 고객사례
청담정보기술은다양한고객구축사례를통하여솔루션에대한안정성과전문성을확보하였으며, 구축된고객분들의피드백을
통해서제품에대한신뢰성을높여가고있습니다.
Remote Replication
(원격지복제)
Local Replication
(내부복제)
Site Movement
(전산실이동)
유코카캐리어스
KLNET
OO 화학대전기술원
OO 화학
OO 산업기술
서울신문사
OOO 정보통신
OO 구청
한국OOOO
법무법인OO
OO 감정원

Zerto Virtual Replication 고객사례> 유코카캐리어스
국내최초로ZertoVirtual Replication 솔루션을도입하여구축한고객사례로, 매년두차례의재해복구훈련을통해서
재해복구환경에대한검증과개선을꾸준히수행하고있습니다.

Zerto Virtual Replication 고객사례> 유코카캐리어스

Zerto Virtual Replication 고객사례> 서울신문사
전산실내부에단일장애포인트인스토리지환경에대한가용성확보방안으로내부복제시스템환경을구성하였으며, 몇번의
가상머신이슈를시점복구기능을통해서복구하여서비스안정성을높인대표적인고객사례입니다.

Zerto Virtual Replication 고객사례> 서울신문사

Zerto Virtual Replication 주요기능> 자동화된Failover/Failback
단순클릭만으로‘Failover’, ‘Failback’, ‘Recovery’ 등과같은업무를수행할수있으며, ‘Failover’ 와‘Failback’ 프로세스가
동일한방식으로적용되며, 최대5번의클릭만으로모든프로세스가완료됩니다.
1. 전환모드선택
2. 가상머신선택
3. 시점선택
4. 전환버튼클릭

Zerto Virtual Replication 주요기능> 시점복구기능
복구가어려운상황이발생하면시점복구기능을통해서복구할수있습니다.
•백업통해서저장된데이터를통해서복구
•수시간의RTO와RPO
•Blue Screen 이전시점으로복구, 최대
96시간이전으로복구가능
•초단위RPO와분단위RTO 제공
복구포인트
해결방안
스토리지복제기반
재해복구
하이퍼바이저복제기반재해복구
해결방안

Zerto Virtual Replication 주요기능> 이기종하드웨어지원
어떠한하드웨어에도종속적이지않기때문에이기종서버, 스토리지등을사용하여재해복구환경을구성할수있습니다.
SAN S/W-1
SAN S/W-2
Storage
로컬복제수행
•운영중인스토리지와다른이기종스토리지사용가능
•서버의로컬디스크로복제및구성가능
Recovery호스트

Zerto Virtual Replication 주요기능> 수천대까지재해복구환경확대
내부복제환경을구성하신후에복제시스템을대한민국어느곳이나, 해외어느곳이나통신이가능한곳으로이동만하시면
원격지재해복구환경이구성되며,수천대까지가상머신을확대구성하는것이가능합니다.

감사합니다.
