Программные интерфейсы управления серверной платформой и вычислительными стеками (UCS и UCS Director)

1. Программные интерфейсы управления
серверной платформой и вычислительными
стеками (UCS и UCS Director)
Евгений Лагунцов
Системный инженер-консультант
© 2015 Cisco and/or its affiliates. All rights reserved.

2. UCS Manager
• Управление на основе абстракций
• Сокращение времени развертывания
• Перераспределение ресурсов быстро и
эффективно
• Оптимизация инфраструктуры
• Взаимозаменяемые ресурсные пулы
Унифицированная фабрика
Вычислительные узлы
БЕЗ компромиссов
• Поддержка как блейд так и стоечных
серверов в единой системе
• Поддержка виртуализированных и bare-
metal приложений
Виртуализированный
ввод-вывод
• Гибкость и масштабируемость
• Высокая производительность

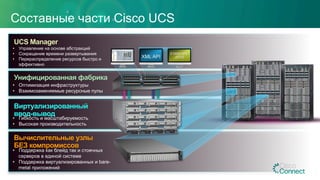

Составные части Cisco UCS
XML API
STANDARD
API’S

3. Интегрированное управление
UCS Manager
GUI
Внешние системы
управленияCLI
Primary Secondary (HA)
Специализированные
утилиты и порталы
• Единое управление ВСЕЙ системой (до 160 серверов и
вся LAN/SAN инфраструктура) из ОДНОЙ точки
(резервированной)
• Физические серверы не являются объектом
конфигурирования – они всего лишь часть ресурсного
пула
• Внутренние сетевые порты не являются объектами
конфигурирования – они настраиваются автоматически
• Конфигурируются общие политики, шаблоны, профили
– многократно используемые, тиражируемые элементы
• Все серверные настройки отвязаны от «железа» –
«динамические», «мобильные», «масштабируемые»
• Система управления интегрирована
и резервирована

4. Интерфейс прикладного управления UCS XML API
Стандартный XML API
Доступ к физическим и логическим объектам внутри UCS
XML API
Напрямую UCS CLI UCS GUI 3rd Party Customer
Self Service portals
Management Tools
Auditing Tools
System Status
Physical Inventory
Logical Inventory

5. Обзор UCS XML API
• Соединения поверх HTTP / HTTPS
• Транзакционный обмен сообщений XML с соблюдением порядка
транзакций
• Режим «запрос/ответ»
• Аутентификация на основе ролей пользователя
• Иерархическая модель объектов
• Встроенный браузер объектов
• Документированная схема XML в публичном доступе
• Встроенная отказоустойчивость
Характеристики UCS XML API
XML API

6. Иерархическая модель объектов
Cisco UCS Management Information Tree (MIT)
Объекты управления
§ Физические (процессоры, шасси, серверы, модули ввода-вывода, …)
§ Логические (пулы ресурсов, роли пользователей, политики, профили, …)
Объекты управления
(Management Object – MO)

7. PowerShell модули для интеграции с Cisco UCS
Доступны для UCS систем и stand-alone C-серии
Свободно скачивается с http://cisco.com
PowerTool for UCSM содержит около 2000 команд
Доступно 100% функционала UCSM
Отлично сочетается с идеологией управления
Microsoft
Что такое PowerTool

8. § Оборудование
§ VLANs, LAN Uplink, SAN Uplink, Server, Appliance Ports, Port Channels, и т.д.
§ Пулы
§ Servers, UUID, MAC, IP, WWPN, WWNN, iSCSI, и т.д.
§ Политики
§ BIOS, Firmware, Adapters, Boot, Drives, и т.д.
§ Шаблоны
§ vNIC, vHBA, Service Profile Templates, и т.д.
§ Отчетность
§ vNIC Statistics, vHBA Statistics, Thermal, Resources, и т.д.
Глубина возможностей PowerTool

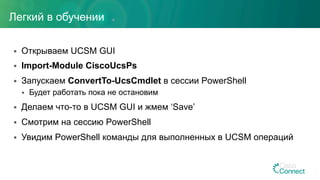

9. § Открываем UCSM GUI
§ Import-Module CiscoUcsPs
§ Запускаем ConvertTo-UcsCmdlet в сессии PowerShell
§ Будет работать пока не остановим
§ Делаем что-то в UCSM GUI и жмем ‘Save’
§ Смотрим на сессию PowerShell
§ Увидим PowerShell команды для выполненных в UCSM операций
Легкий в обучении

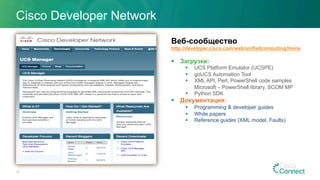

10. Веб-сообщество
http://developer.cisco.com/web/unifiedcomputing/home
§ Загрузки:
§ UCS Platform Emulator (UCSPE)
§ goUCS Automation Tool
§ XML API, Perl, PowerShell code samples
Microsoft – PowerShell library, SCOM MP
§ Python SDK
§ Документация:
§ Programming & developer guides
§ White papers
§ Reference guides (XML model, Faults)
Cisco Developer Network
10

11. UCS Platform Emulator (UCSPE)
11
Полноценный эмулятор UCS Manager
Распространяется в виде виртуальной
машины
Не требует оборудования UCS
Полностью поддерживает XML API
Содержит браузер объектов XML-схемы
Создание собственной или импорт
имеющейся аппаратной конфигурации
UCS

12. 1
2
3
Выполнить действие в UCS Manager и перехватить XML в goUCS
Создать скрипт в goUCS, заменяя постоянные значения на
переменные
Запускать скрипт по своему усмотрению с нужными параметрами
Программа goUCS
12
Программа автоматизации управления UCS для сред Windows, Linux, MAC OS
Абстрагирует пользователя от использования XML
Позволяет конвертировать XML-вызовы в сценарии

13. UCS Director – открытая и расширяемая
платформа для автоматизации в ЦОД

14. Пакет ПО Cisco Enterprise Cloud Suite
Cloud Services
Экосистема сервис-
провайдеров
Cisco® Virtual Application
Container Services
Портал самообслуживания
Cisco Prime™ Service Catalog
Управление интегрированными стеками
Cisco UCS® Director
Мультивендорная инфраструктура:
серверы, сеть, SAN, СХД, гипервизоры
Управление гибридным
облаком
Cisco Intercloud Fabric
CloudOperations(CloudAssurance)(3rd-
PartyBilling,Assurance,ResourceMgmt)

15. UCS Director: управление конвергентной инфраструктурой «в
целом»
Развертывание на основе
политик
vFiler
СХД
Вирт. машины
Сеть Вычислит.
платформа
Безопасные контейнеры для
приложений
Self-Service
Infrastructure
Единая точка
управления
Сквозная
автоматизация и
управление
жизненным циклом
СХД
Сеть
Вычисления
Tenant
B
Tenant
C
Tenant
A
A B C
Виртуализация
Storage
Manager
B CA
Virtualization
Manager
Network
Manager
Compute
Manager
Storage
Manager

16. UCS Director: возможности API и SDK
UCS Director
REST API на основе JSON и XML,
PowerShell
Интеграция с
внешними системами
(например, портал)
PowerShell
SSH
Физическая среда или
среда виртуализации
Запуск скриптов на
стороне
инфраструктуры
Open Automation
SDK
Физические или
виртуализированные элементы
инфраструктуры ЦОД
Комплексная
интеграция с
инфраструктурой
Cloupia Script
Запуск скриптов на
стороне UCS Director

17. Публично доступные сценарии для UCS Director

18. Пример № 1

19. Практический пример № 1
UCS Director
Сеть
Сервер
СХД
Virtualization
VMware Hyper-V KVMРазвертывание
виртуальных
машин
автоматизируется
при помощи
UCS Director
Решение:
Использование
Cloupia Script
на основе JavaScript
Задача: Получить
расширенную
информацию о
виртуальной
машине в
сценарии
автоматизации: IP
адрес, ID-хоста
гипервизора и т.д.

20. CloupiaScript

21. Сценарий
автоматизации1. Запуск сценария
Сценарий автоматизации с использованием
CloupiaScript
UCS Director
Шаг № 1
Шаг № 2
Шаг № 4
Cloupia Script
2. Выполнение скрипта
Cloupia Script
var a = 2;
var b = 5;
var total = a+b;
logger.addInfo("Total is " + total);

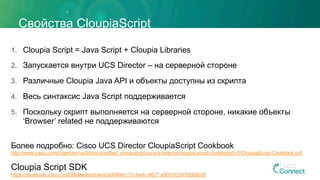

22. Свойства CloupiaScript
1. Cloupia Script = Java Script + Cloupia Libraries
2. Запускается внутри UCS Director – на серверной стороне
3. Различные Cloupia Java API и объекты доступны из скрипта
4. Весь синтаксис Java Script поддерживается
5. Поскольку скрипт выполняется на серверной стороне, никакие объекты
‘Browser’ related не поддерживаются
Более подробно: Cisco UCS Director CloupiaScript Cookbook
http://www.cisco.com/c/dam/en/us/td/docs/unified_computing/ucs/ucs-director/cloupia-script-cookbook/5-0/CloupiaScript-Cookbook.pdf
Cloupia Script SDK
https://developer.cisco.com/fileMedia/download/0f4ec17c-ba4c-4627-a505-033479b69b38

23. Использование CloupiaScript для получения
информации об IP адресе виртуальной машины

24. Используем готовый сценарий автоматизации
Policies -> Orchestration -> Workflows -> Import
https://communities.cisco.com/docs/DOC-56732

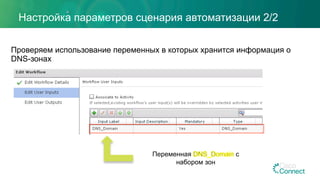

25. Настройка параметров сценария автоматизации
Входной переменной для сценария является идентификатор виртуальной
машины
• Policies -> Orchestration -> Workflows -> -> Edit workflow

26. Редактирование сценария автоматизации
После импорта готового
сценария в разделе Custom
Task появился шаг «Retrieve
VM IP address»
Теперь этот шаг можно
использовать в собственных
сценариях

27. Редактирование кастомизированного шага сценария
Вместе со сценарием автоматизации в базу UCS Director импортируется так
же и кастомизированный шаг, который представляет собой Сloupia Script
• Policies -> Orchestration -> Custom Workflow Tasks -> -> Edit
-> входная переменная для скрипта, которая является
указателем на объект «Виртуальная машина»

28. Редактирование CloupiaScript
Получаем структуру с информацией о
виртуальной машине
Получаем IP адрес
Логируем информацию
Передаем IP адрес в выходную
переменную

29. Запускаем сценарий автоматизации
Запускаем сценарий
• Policies -> Orchestration -> Workflow -> -> Execute now
Выбираем виртуальную машину

30. Проверяем выполнение сценария
Лог действий в UCS Director
IP-адрес виртуальной в переменной

31. Пример № 2

32. Пример № 2
UCS Director
Сеть
Сервер
СХД
Virtualization
VMware Hyper-V KVMРазвертывание
виртуальных
машин
автоматизируется
при помощи
UCS Director
DNS сервер
Задача:
автоматизация
внесений записей
DNS для вновь
развертываемых
виртуальных
машин
Решение:
Использование
Microsoft PowerShell

33. Интеграция UCS Director и PowerShell агента

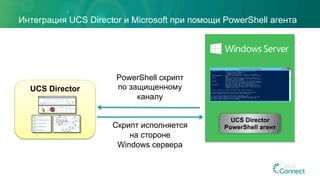

34. Интеграция UCS Director и Microsoft при помощи PowerShell агента
UCS Director
UCS Director
PowerShell агент
PowerShell скрипт
по защищенному
каналу
Скрипт исполняется
на стороне
Windows сервера

35. Установка PowerShell агента
Administration -> Virtual Accounts -> PowerShell Agents -> Download
Installer
1
2 Установка
агента

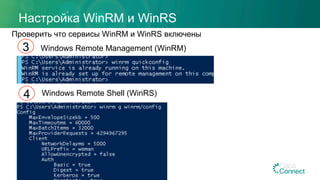

36. Настройка WinRM и WinRS
Проверить что сервисы WinRM и WinRS включены
Windows Remote Management (WinRM)3
Windows Remote Shell (WinRS)4

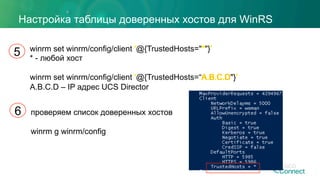

37. Настройка таблицы доверенных хостов для WinRS
winrm set winrm/config/client @{TrustedHosts=" "}
* - любой хост
winrm set winrm/config/client @{TrustedHosts=“ "}
A.B.C.D – IP адрес UCS Director
5
6 проверяем список доверенных хостов
winrm g winrm/config

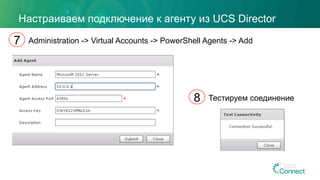

38. Настраиваем подключение к агенту из UCS Director
Administration -> Virtual Accounts -> PowerShell Agents -> Add7
Тестируем соединение8

39. Тестируем исполнение простейшей команды
на стороне Windows 2012 сервера
9
10

40. Использование PowerShell для автоматизации
настройки DNS

41. Автоматизация настройки DNS
UCS Director
UCS Director
PowerShell агент
Развертывание
виртуальной
машины
1
Настройка DNS
записей2

42. Используем готовый сценарий автоматизации
Policies -> Orchestration -> Workflows -> Import
https://communities.cisco.com/docs/DOC-54044

43. Настройка информации о DNS зонах в UCS Director
• Импортированный сценарий автоматизации использует собственные
переменные для хранения информации о DNS-зонах
• Переменные импортируются вместе со сценарием оркестрации
• Вносим изменения для того чтобы указать собственные зоны
• Policies -> Orchestration -> Сustom Workflow Inputs -> -> Edit

44. Настройка параметров сценария автоматизации 1/2
Настраиваем импортированный сценарий
• Policies -> Orchestration -> Workflow -> -> Edit Workflow
Контекст определяет виртуальную
машину для которой будет
добавляться DNS-запись в зону

45. Настройка параметров сценария автоматизации 2/2
Проверяем использование переменных в которых хранится информация о
DNS-зонах
Переменная с
набором зон

46. Редактирование сценария автоматизации
Переходим в режим редактирования
• Policies -> Orchestration -> Workflow -> -> Workflow Designer

47. Редактирование шагов сценария автоматизации
Выбираем
PowerShell агент
Редактируем
PowerShell скрипт

48. Запускаем сценарий автоматизации
Запускаем сценарий
• Policies -> Orchestration -> Workflow -> -> Execute now
Выбираем виртуальную машину
Выбираем DNS-зону

49. Проверяем выполнение сценария
Лог действий в UCS Director
Новая запись в DNS-зоне

50. Пример № 3

51. Пример № 3
API
2. Запрос на
выделение IP адреса
3. Получение IP адреса
из DDI системы
DDI система
UCS Director
1.Развертывание
виртуальной
машины
4. Настройка IP адреса
полученного из DDI
системы
5. Добавление записи о
хосте в DDI систему
система управления
DNS, DHCP и
IP адресацией

52. Интеграция с DDI-системой компании InfoBlox
при помощи REST API

53. Используем готовый сценарий автоматизации
Policies -> Orchestration -> Workflows -> Import
https://communities.cisco.com/docs/DOC-57415

54. Интеграция UCS Director и Infoblox
REST API (WAPI)
1. Запрос на
выделение IP адреса
2. Получение IP адреса
из DDI системы
DDI система
UCS Director
3. Добавление записи о
хосте в DDI систему
система управления
DNS, DHCP и
IP адресацией
Виртуальная
машина, развернутая
при помощи
UCS Director

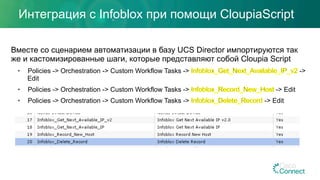

55. Интеграция с Infoblox при помощи CloupiaScript
Вместе со сценарием автоматизации в базу UCS Director импортируются так
же и кастомизированные шаги, которые представляют собой Сloupia Script
• Policies -> Orchestration -> Custom Workflow Tasks -> ->
Edit
• Policies -> Orchestration -> Custom Workflow Tasks -> -> Edit
• Policies -> Orchestration -> Custom Workflow Tasks -> -> Edit

56. Настройка IPAM в Infoblox
Подсеть, контролируемая IPAM
В пуле 253
свободных адреса

57. Настройка DNS в Infoblox
Контролируемые DNS-домены

58. Редактирование сценария автоматизации
После импорта готового
сценария в разделе Custom
Task появилась папка
«Infoblox»
Теперь эти шаги можно
использовать в собственных
сценариях

59. Переменные, используемые в сценарии автоматизации
• Импортированный сценарий автоматизации использует собственные
переменные для хранения информации о системе InfoBlox, а так же о
добавляемом в систему хосте
• Просмотр переменных
• Policies -> Orchestration -> Workflows -> -> Edit workflow

60. Пример CloupiaScript при интеграции с InfoBlox

61. Запускаем сценарий автоматизации
Запускаем сценарий
• Policies -> Orchestration -> Workflow -> -> Execute now
DNS-имя добавляемого хоста
DNS-домен

62. Проверяем выполнение в UCS Director
Выполнение сценария в UCS Director
IP-адрес, полученный из IPAM

63. Проверяем выполние в InfoBlox
Новая запись в IPAM
Новая запись в DNS

64. Возвращаем все в исходное состояние
Встроенный механизм возврата в исходное состояние –
Rollback Request

65. Open Automation и SDK.
Интеграция UCS Director с «новыми»
устройствами65

66. Поддержка инфраструктуры 3-х производителей
VMware
Hyper-V
Cisco UCS Director
Интеграция out of the box Open Automation
Framework

67. Возможности Open Automation
Поддержка инфраструктуры третьих производителей
Новые “кирпичики” для построения сценариев автоматизации
Life Cycle Management
§ Специализированные типы учетных записей, Pod-ов
§ Инвентаризация, Конфигурация, Развертывание, Мониторинг, Тригеры
GUI
§ Дополнительные пункты меню
Отчеты
§ Таблицы, Диаграммы, Summary и т.д.
§ Отчеты CloudSense®
67

68. Интеграция с UCS Director через REST API

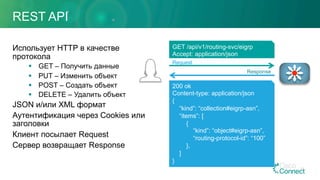

69. REST API
Использует HTTP в качестве
протокола
§ GET – Получить данные
§ PUT – Изменить объект
§ POST – Создать объект
§ DELETE – Удалить объект
JSON и/или XML формат
Аутентификация через Cookies или
заголовки
Клиент посылает Request
Сервер возвращает Response
69
GET /api/v1/routing-svc/eigrp
Accept: application/json
200 ok
Content-type: application/json
{
“kind”: “collection#eigrp-asn”,
“items”: [
{
“kind”: “object#eigrp-asn”,
“routing-protocol-id”: “100”
},
]
}
Request
Response

70. Пример REST запроса к UCS Director
# “curl” utility for sending REST request
curl -v --header "X-Cloupia-Request-Key: 10E17C7EB358376DAC96F829FB3081D2"
http://cloud-ucsd.csc.richfield.cisco.com/app/api/rest?formatType=json
&opName=userAPIGetAllCatalogs
# HTTP GET Request from Client
> GET /app/api/rest?formatType=json&opName=userAPIGetAllCatalogs HTTP/1.1
> User-Agent: curl/7.37.1
> Host: cloud-ucsd.csc.richfield.cisco.com
> Accept: */*
> X-Cloupia-Request-Key: 10E17C7EB358376DAC96F829FB3081D2
>
70
Аутентификация
JSON FormatТребуемая
функция

71. REST ответ от UCS Director-а
# HTTP Response from Server
< HTTP/1.1 200 OK
< Server: Apache-Coyote/1.1
< Set-Cookie: JSESSIONID=69E75630EDB5A3C70929E666360A8EB4; Path=/app/
< Cache-Control: max-age=0,must-revalidate
< Expires: -1
< Content-Type: application/json;charset=UTF-8
< Transfer-Encoding: chunked
< Date: Sat, 09 May 2015 18:54:32 GMT
<
{ "serviceResult":{"rows":[{"Catalog_ID":"1","Catalog_Name":"General Linux Web
Server","Folder":"General
Servers","Catalog_Type":"Standard","Template_Name":"Not
Applicable","Catalog_Description":"","Cloud":"cloud-vcenter","Image":"base-
rhel63-2","Group":"Cloud Admins@csc.richfield.cisco.com,Cloud
Users@csc.richfield.cisco.com","Icon":"/app/images/temp/
1427462292263_redhat.png”,...
71
Ответ в JSON
формате

72. API Essentials for IT Folks
Making REST easy with Postman
72
Save
Examples
Easy
parameters
Headers
Response
Data Display

73. API Essentials for IT Folks
Great Language for IT Evolution
§ Easy to learn and read
§ Huge amount of samples
§ Runs on nearly anything
“requests” module to “REST” easy
§ Simple Interface
§ Hides the HTTP Intricacies
Simple Utility Creation with “argparse”
Hacking together with Python
import requests
headers = {"X-Cloupia-Request-Key":key}
url = "http://” + /
“cloud-ucsd.csc.richfield.cisco.com” + /
“/app/api/rest?” + /
“opName=userAPIGetAllCatalogs”
r = requests.get(url, headers=headers)
r.text
u'{ "serviceResult":{"rows":
[{"Catalog_ID":"1","Catalog_Name":"General
Linux Web Server","Folder":"General
Servers”...
73
Import Module
Authentication
Header in dict
Build URL
Submit Request
Print the
Response

74. Как начать использовать UCS Director REST API
Включить Developer Menu
• REST API Browser
• Примеры кода
Скопировать REST Access Key
• По сути логин/пароль
74

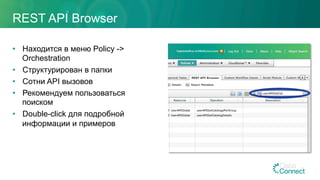

75. REST API Browser
• Находится в меню Policy ->
Orchestration
• Структурирован в папки
• Сотни API вызовов
• Рекомендуем пользоваться
поиском
• Double-click для подробной
информации и примеров
75

76. REST API Browser
76
Reference: REST API Cookbook

77. Заключение

78. § UCS Manager – серверная платформа с управлением на основе
моделей, с развитым API и возможностями автоматизации
§ Как PowerShell, так и Python и Perl
§ UCS Director – расширяемая платформа для автоматизации
§ СloupiaScript
§ Поддержка PowerShell и SSH
§ Open Automation и SDK
§ Вызовы к UCS Director «извне»
§ REST API. Пример из реальной жизни – в следующей презентации
§ PowerShell
Основные тезисы

79. • DevNet: http://developer.cisco.com
• UCS Director
• Worflow index
• https://communities.cisco.com/docs/DOC-56419
• REST Developer guide
• http://www.cisco.com/c/en/us/td/docs/unified_computing/ucs/ucs-director/rest-api-guide/5-2/
b_Cisco_UCS_Director_REST_Developer_Guide_52.html
• CloupiaScript Cookbook
• http://www.cisco.com/c/dam/en/us/td/docs/unified_computing/ucs/ucs-director/cloupia-script-cookbook/5-0/CloupiaScript-
Cookbook.pdf
• OpenAutomation
• http://www.cisco.com/c/en/us/td/docs/unified_computing/ucs/ucs-director/open-automation-api-guide/5-1/
b_UCSD_Open_Automation_Developer_Guide_5_1.html
• XML parsing software
• XMLSpear (Mac & Windows)
Полезные ссылки

80. CiscoRu Cisco CiscoRussia
Ждем ваших сообщений с хештегом
#CiscoConnectRu
CiscoRu
Пожалуйста, заполните анкеты.
Ваше мнение очень важно для нас.
Спасибо!
Евгений Лагунцов
elagunts@cisco.com
© 2015 Cisco and/or its affiliates. All rights reserved.
