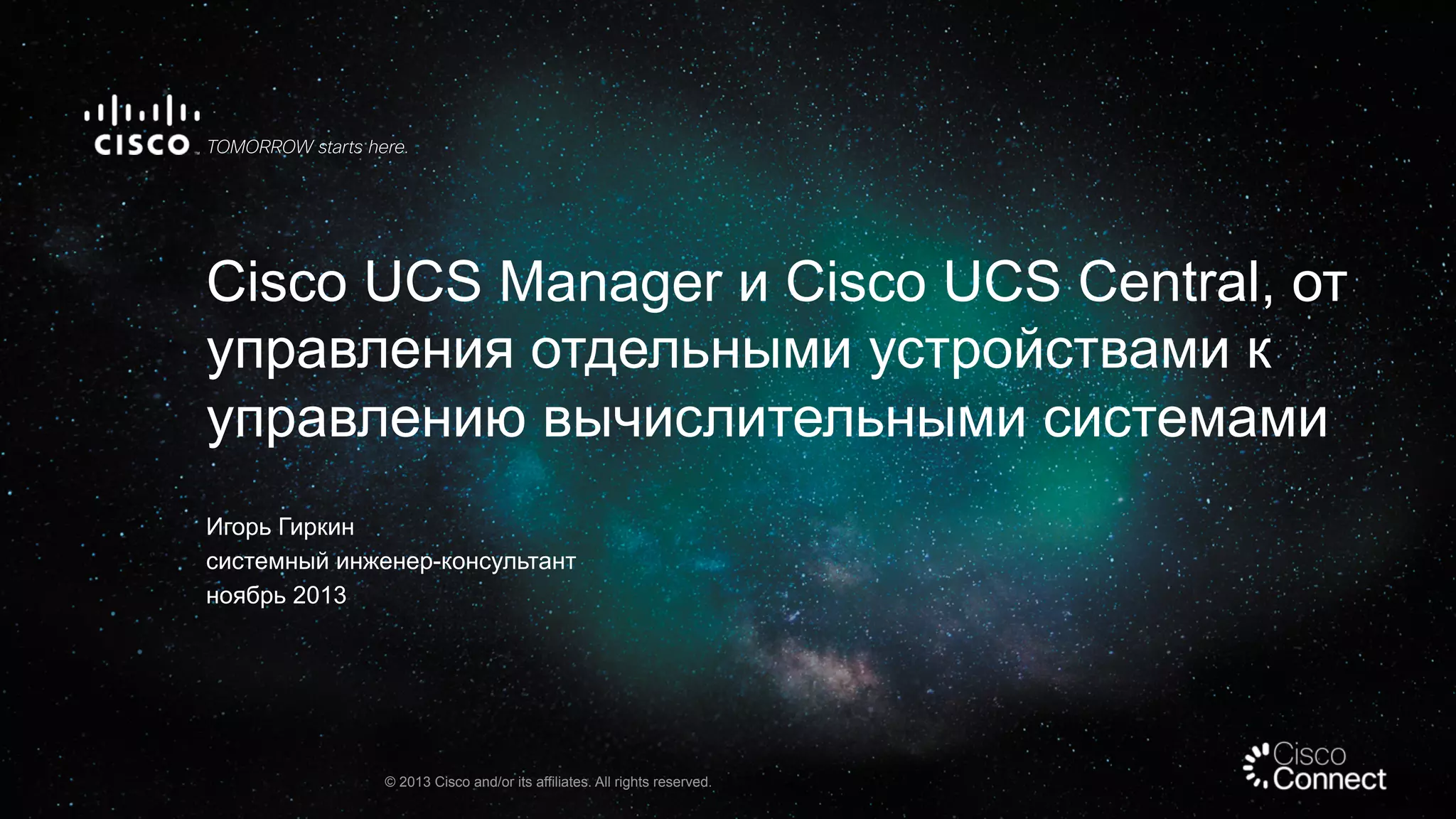

1. Cisco UCS Manager и Cisco UCS Central, от
управления отдельными устройствами к
управлению вычислительными системами
Игорь Гиркин
системный инженер-консультант
ноябрь 2013
© 2013 Cisco and/or its affiliates. All rights reserved.

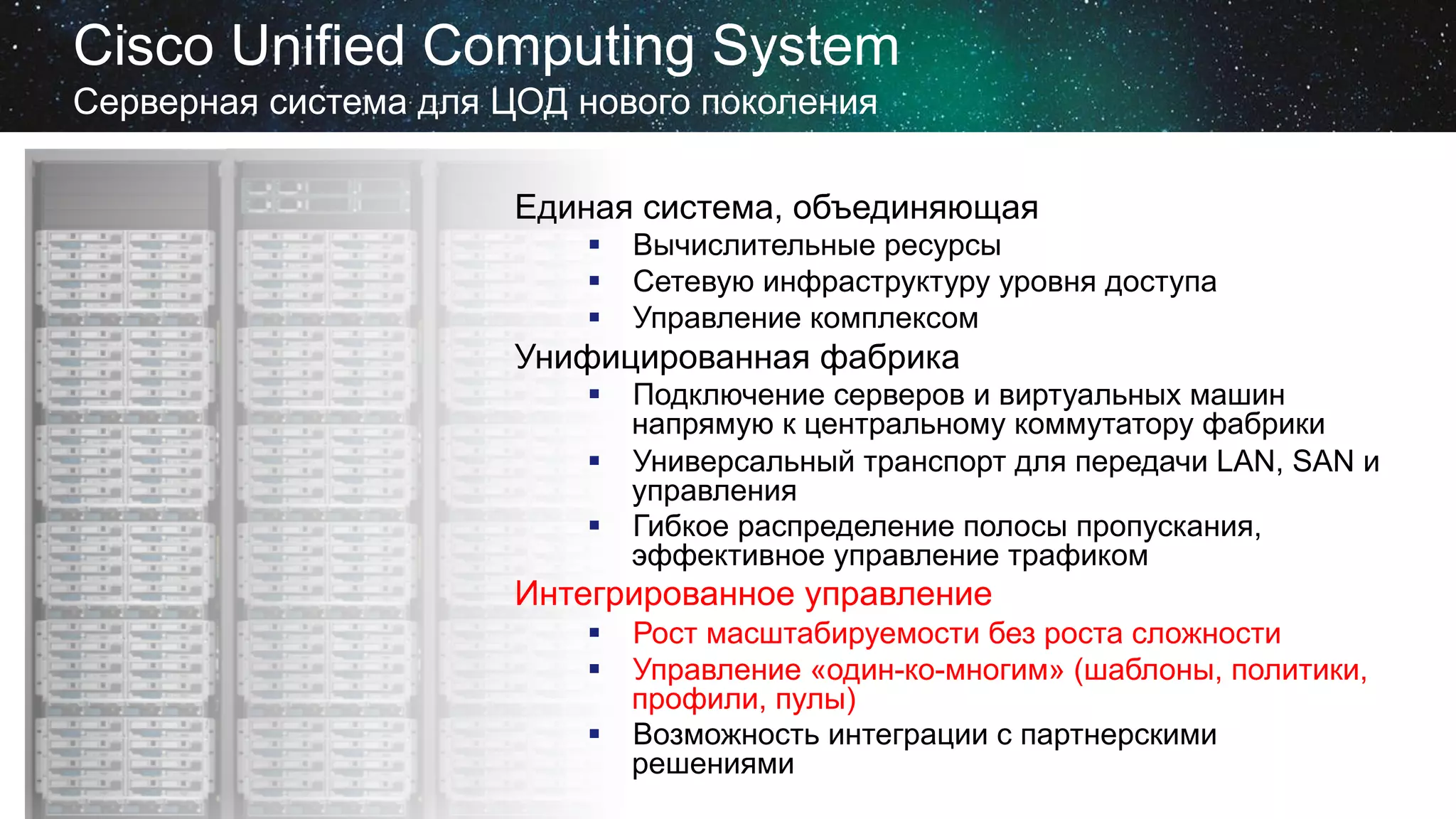

2. Cisco Unified Computing System
Серверная система для ЦОД нового поколения
Единая система, объединяющая
§ Вычислительные ресурсы
§ Сетевую инфраструктуру уровня доступа
§ Управление комплексом
Унифицированная фабрика
§ Подключение серверов и виртуальных машин
напрямую к центральному коммутатору фабрики
§ Универсальный транспорт для передачи LAN, SAN и
управления
§ Гибкое распределение полосы пропускания,
эффективное управление трафиком
Интегрированное управление
4/12/13
§ Рост масштабируемости без роста сложности
§ Управление «один-ко-многим» (шаблоны, политики,
профили, пулы)
§ Возможность интеграции с партнерскими
решениями
© 2013 Cisco and/or its affiliates. All rights reserved.
2

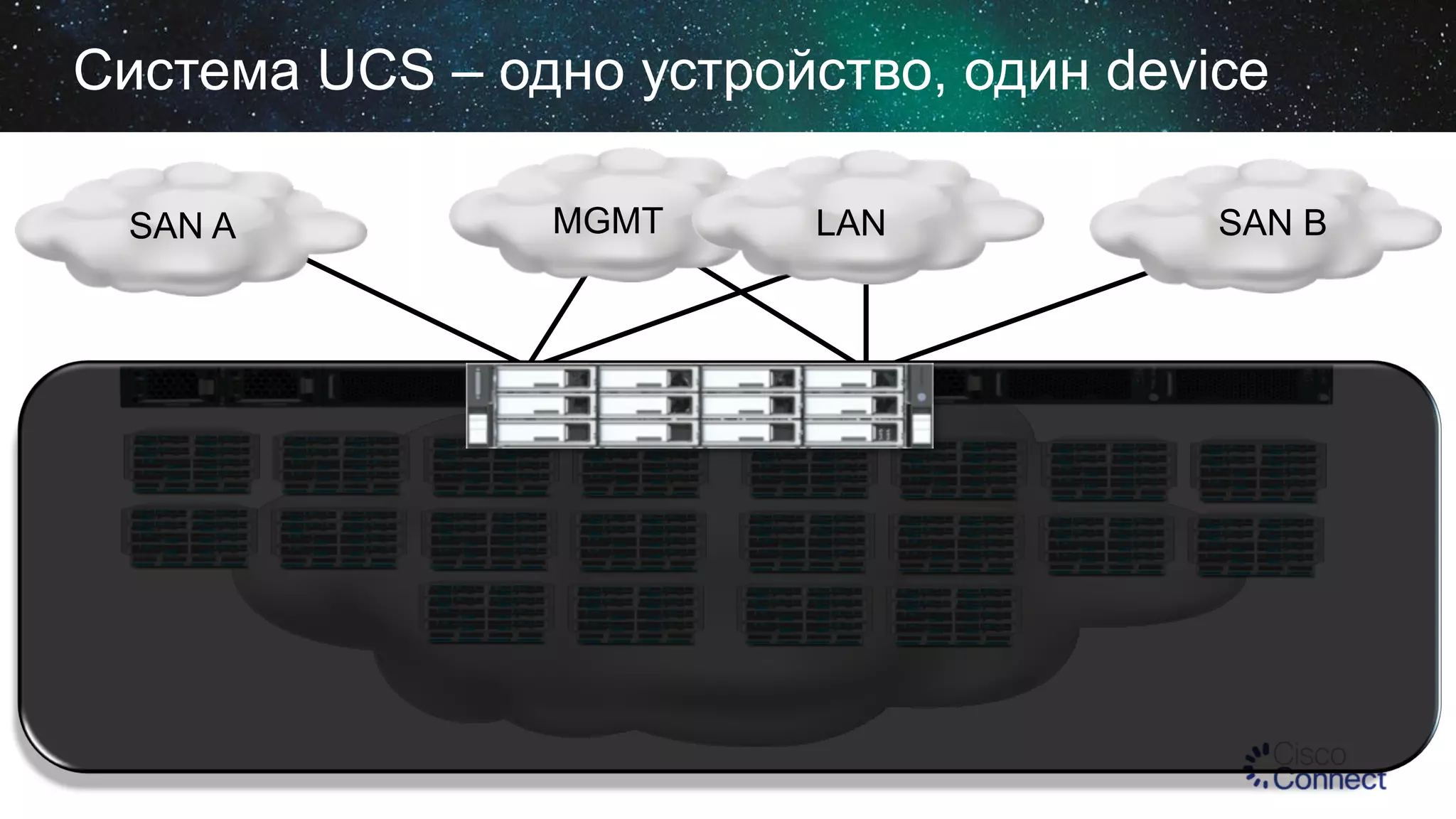

3. Система UCS – одно устройство, один device
SAN A
MGMT
LAN
SAN B

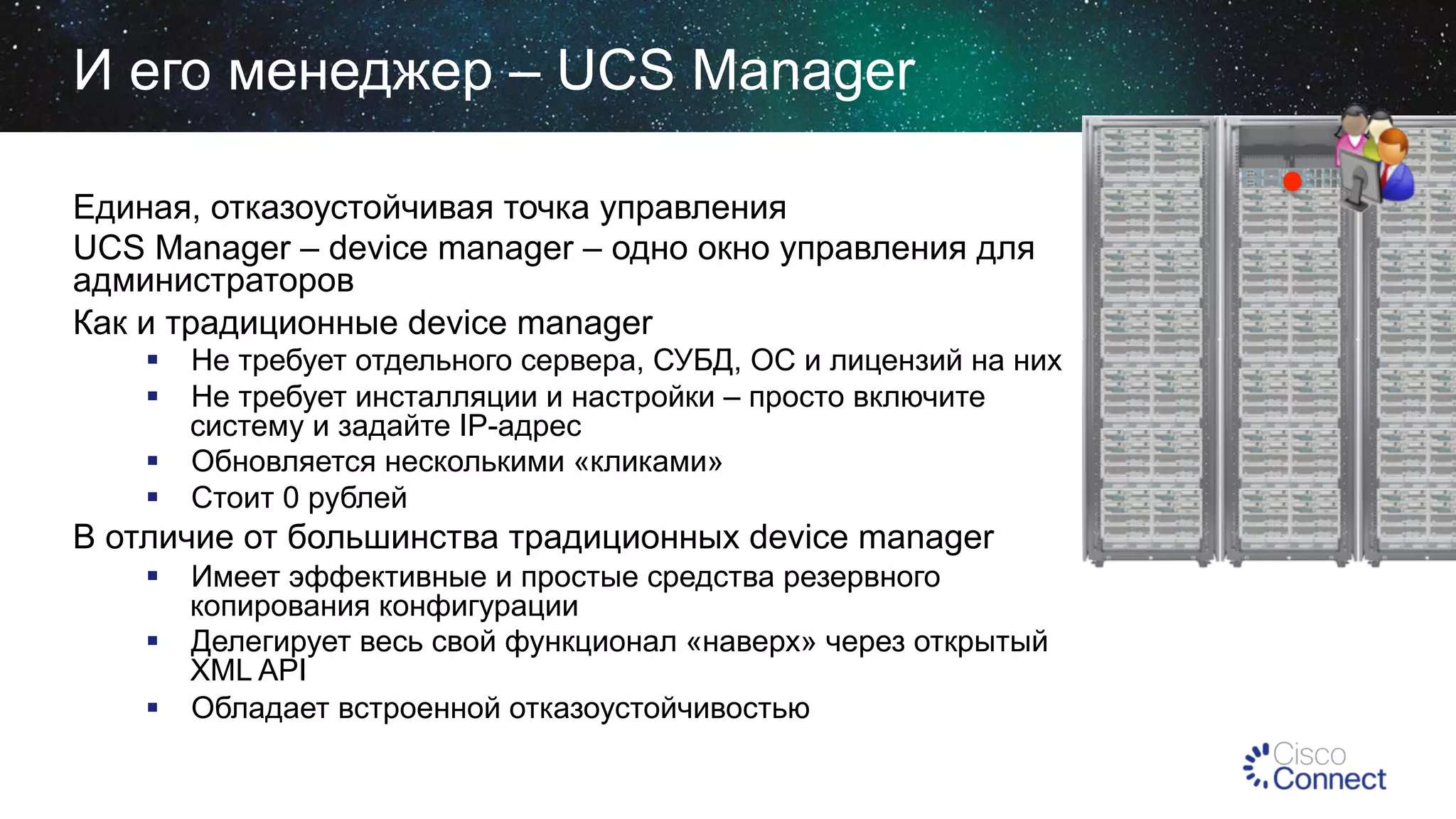

4. И его менеджер – UCS Manager
Единая, отказоустойчивая точка управления
UCS Manager – device manager – одно окно управления для
администраторов
Как и традиционные device manager
§ Не требует отдельного сервера, СУБД, ОС и лицензий на них
§ Не требует инсталляции и настройки – просто включите
систему и задайте IP-адрес
§ Обновляется несколькими «кликами»
§ Стоит 0 рублей
В отличие от большинства традиционных device manager
§ Имеет эффективные и простые средства резервного
копирования конфигурации
§ Делегирует весь свой функционал «наверх» через открытый
XML API
§ Обладает встроенной отказоустойчивостью

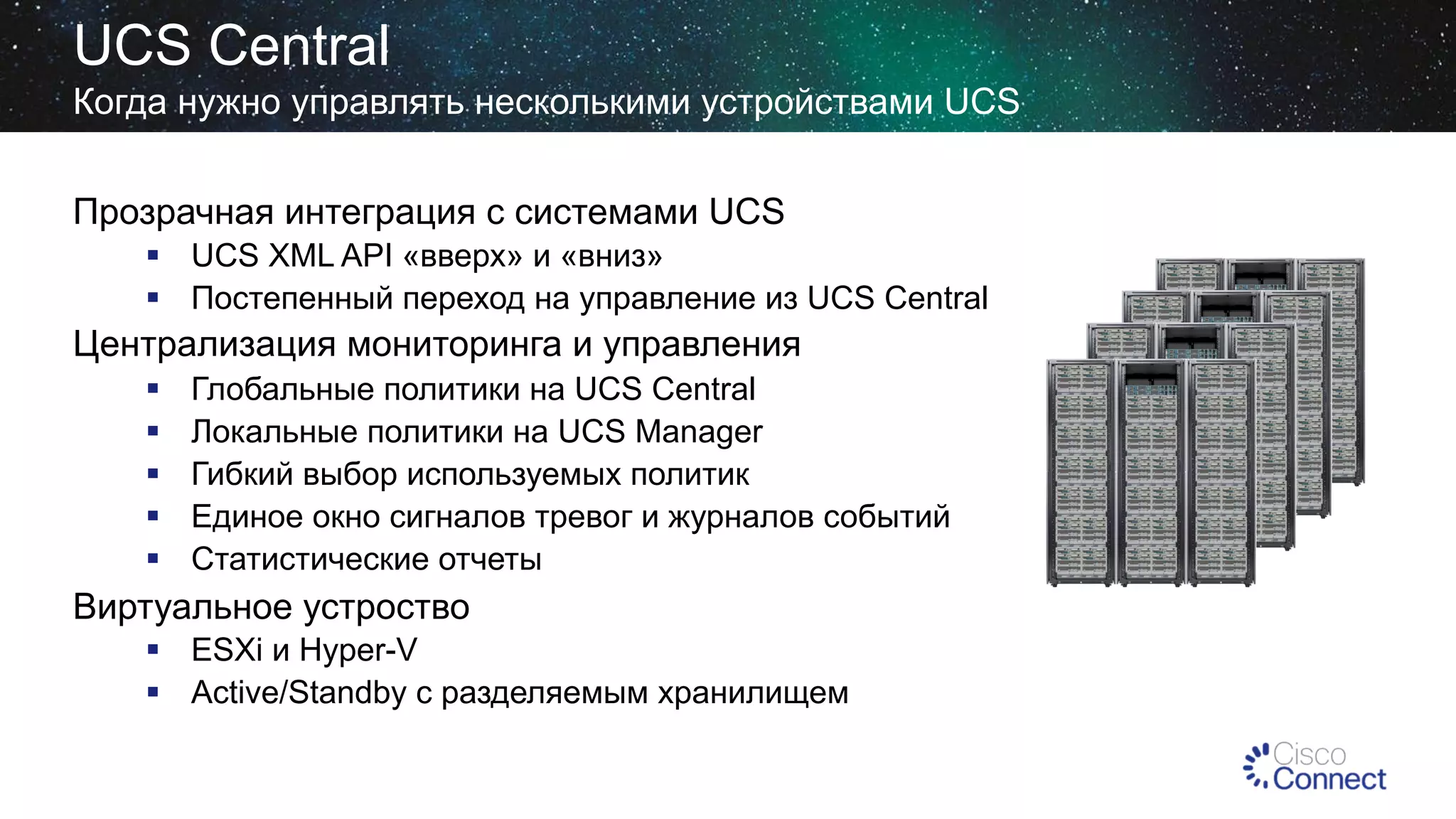

5. UCS Central
Когда нужно управлять несколькими устройствами UCS
Прозрачная интеграция с системами UCS
§ UCS XML API «вверх» и «вниз»
§ Постепенный переход на управление из UCS Central
Централизация мониторинга и управления
§
§
§
§
§
Глобальные политики на UCS Central
Локальные политики на UCS Manager
Гибкий выбор используемых политик
Единое окно сигналов тревог и журналов событий
Статистические отчеты
Виртуальное устроство
§ ESXi и Hyper-V
§ Active/Standby с разделяемым хранилищем

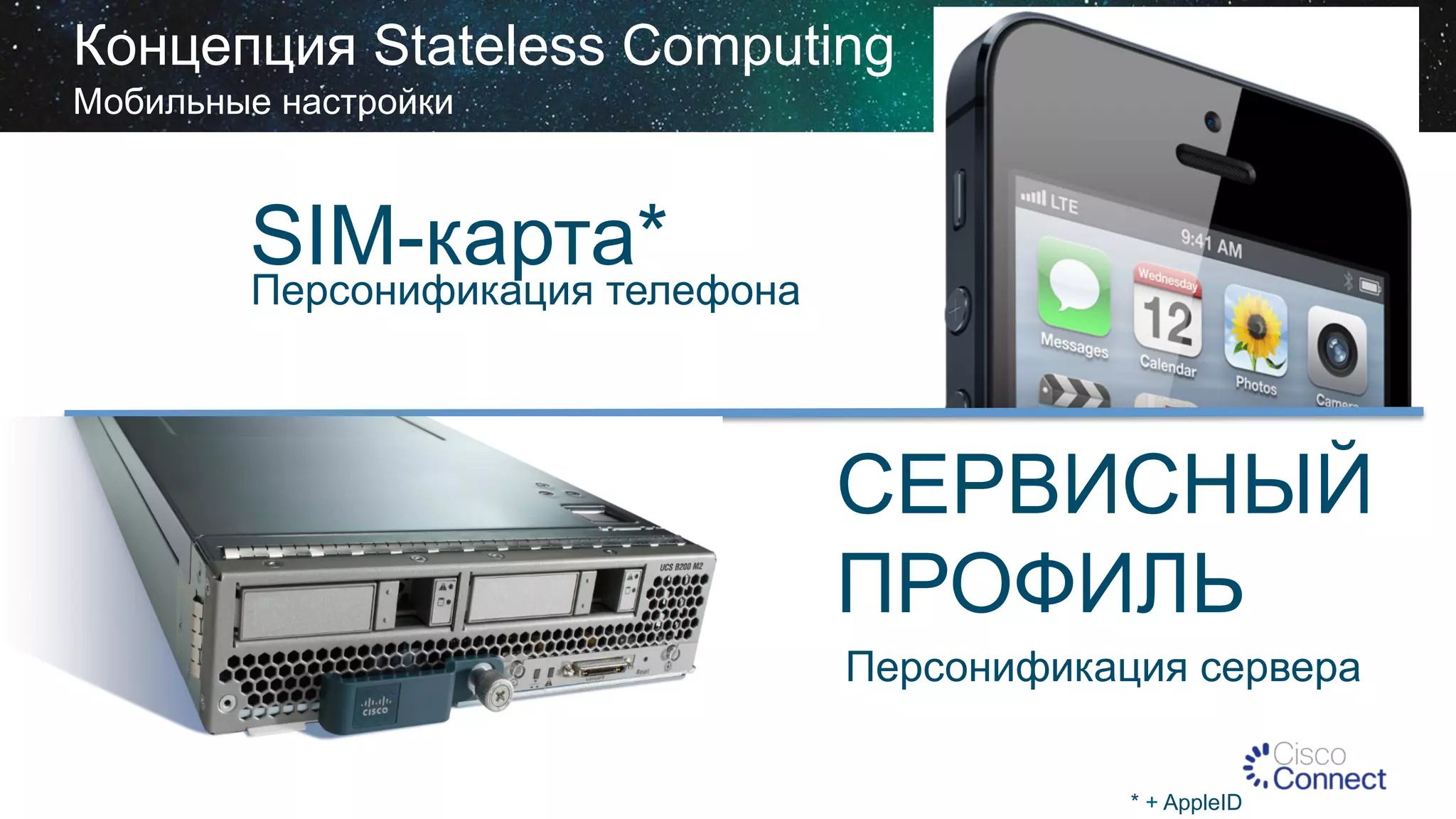

6. Концепция Stateless Computing
Мобильные настройки
SIM-карта*
Персонификация телефона
СЕРВИСНЫЙ
ПРОФИЛЬ
Персонификация сервера
* + AppleID

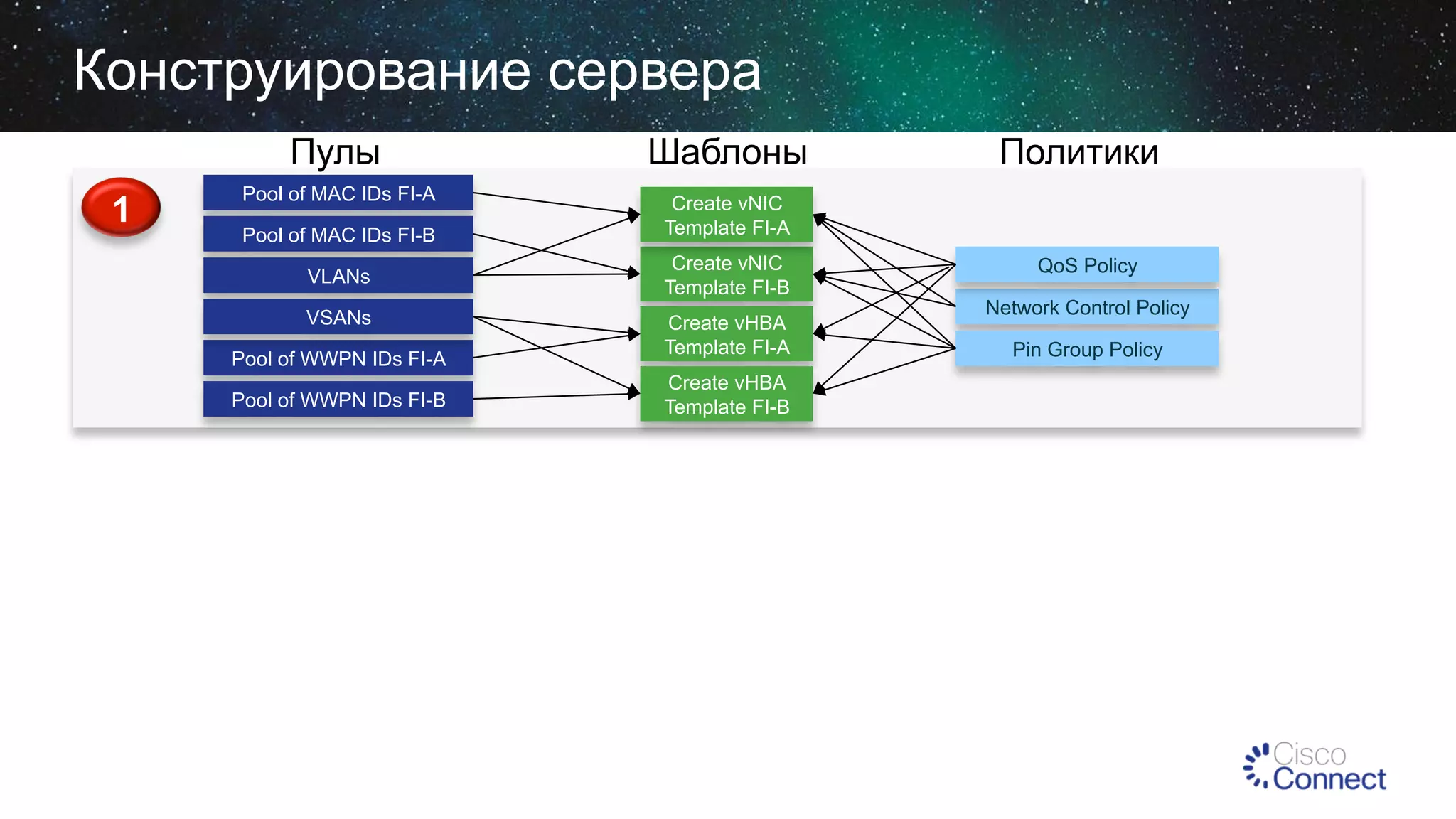

7. Конструирование сервера
Пулы
1
Шаблоны
Pool of MAC IDs FI-A
Create vNIC
Template FI-A
Pool of MAC IDs FI-B
VLANs
VSANs
Pool of WWPN IDs FI-A
Pool of WWPN IDs FI-B
Create vNIC
Template FI-B
Create vHBA
Template FI-A
Create vHBA
Template FI-B
Политики
QoS Policy
Network Control Policy
Pin Group Policy

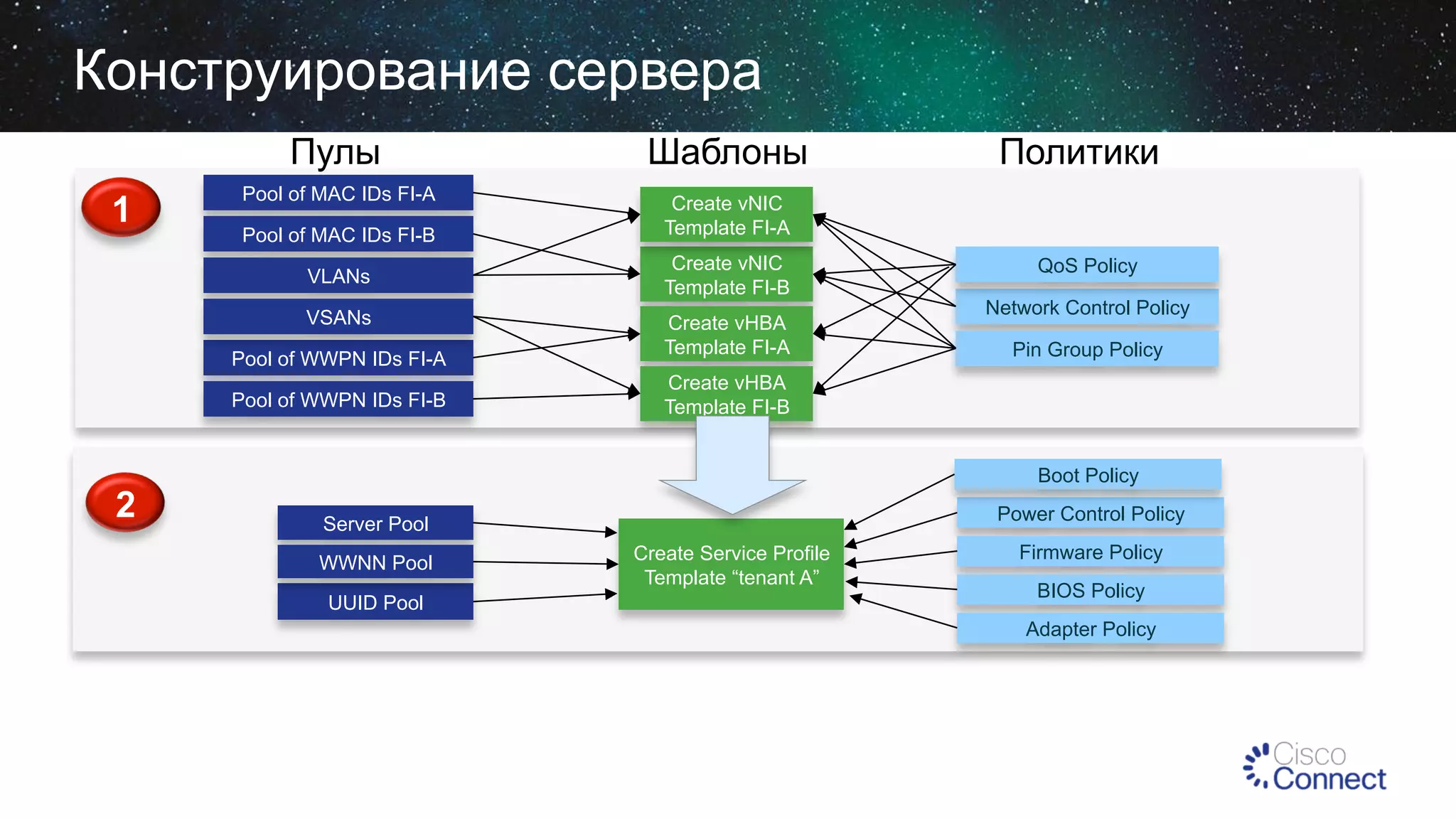

8. Конструирование сервера
Пулы
1
Шаблоны
Pool of MAC IDs FI-A
Create vNIC
Template FI-A
Pool of MAC IDs FI-B
VLANs
VSANs
Pool of WWPN IDs FI-A
Pool of WWPN IDs FI-B
2
Create vNIC
Template FI-B
Create vHBA
Template FI-A
Политики
QoS Policy
Network Control Policy
Pin Group Policy
Create vHBA
Template FI-B
Boot Policy
Power Control Policy
Server Pool
WWNN Pool
UUID Pool
Create Service Profile
Template “tenant A”
Firmware Policy
BIOS Policy
Adapter Policy

9. Конструирование сервера
Пулы
LAN
Pool of MAC IDs FI-A
LAN
LAN
Pool of MAC IDs FI-B
Create vNIC
Template FI-A
LAN
VLANs
Create vNIC
Template FI-B
LAN
SAN
VSANs
Pool of WWPN IDs FI-A
Create vHBA
Template FI-A
SAN
SAN
SAN
1
Шаблоны
Pool of WWPN IDs FI-B
Create vHBA
Template FI-B
Политики
SAN
QoS Policy
LAN
SAN
Network Control Policy
LAN
SAN
Pin Group Policy
LAN
Boot Policy
2
SAN
SAN
Power Control Policy
OPS
Server Pool
SAN
WWNN Pool
Firmware Policy
Create Service Profile
Template “tenant A”
BIOS Policy
UUID Pool
SAN
n * сервисных профилей
Adapter Policy
LAN
