[CEDEC2014]モバイルゲームにおける社内基盤開発と“実録”

Copyright Drecom Co., Ltd. All Rights Reserved.
1
モバイルゲームにおける
社内基盤開発と“実録”
株式会社ドリコム
川上知成
⽊木元将輝
市川毅明

2
会社概要
社名：

証券コード：

本社：

電話番号：

社員数：

設立年月日：

資本金：

事業内容：

株式会社ドリコム

3793　東証マザーズ

〒153-‐0064

東京都目黒区下目黒１丁目8-‐1　アルコタワー17F
TEL:03-‐6682-‐5700　FAX:03-‐6682-‐5711

239名（正社員・契約社員のみ）
2001年11月13日

1,124百万円

ソーシャルゲーム事業

ソーシャルラーニング事業

アドソリューション事業

3
⾃自⼰己紹介
•  株式会社ドリコム
SG事業本部開発部マネージャー
川上知成(ともふさ）
•  Role:
–  ネイティブ/ゲーム開発管理理
基盤統括
•  Ability:
–  Web(App〜～Middle) / PM
–  ゲーム（国内サッカー系）
–  料料理理

4

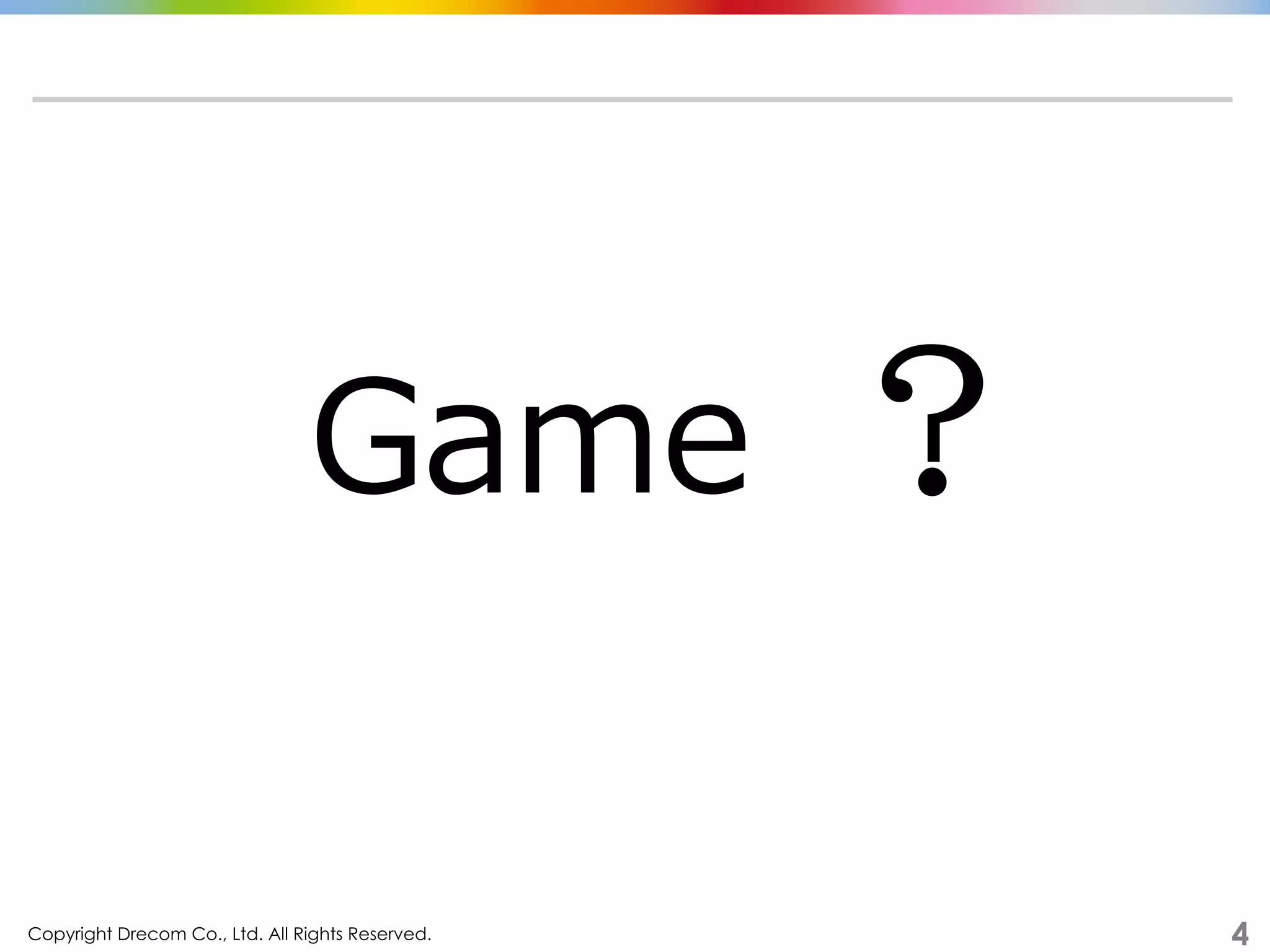

Game 　.？

5

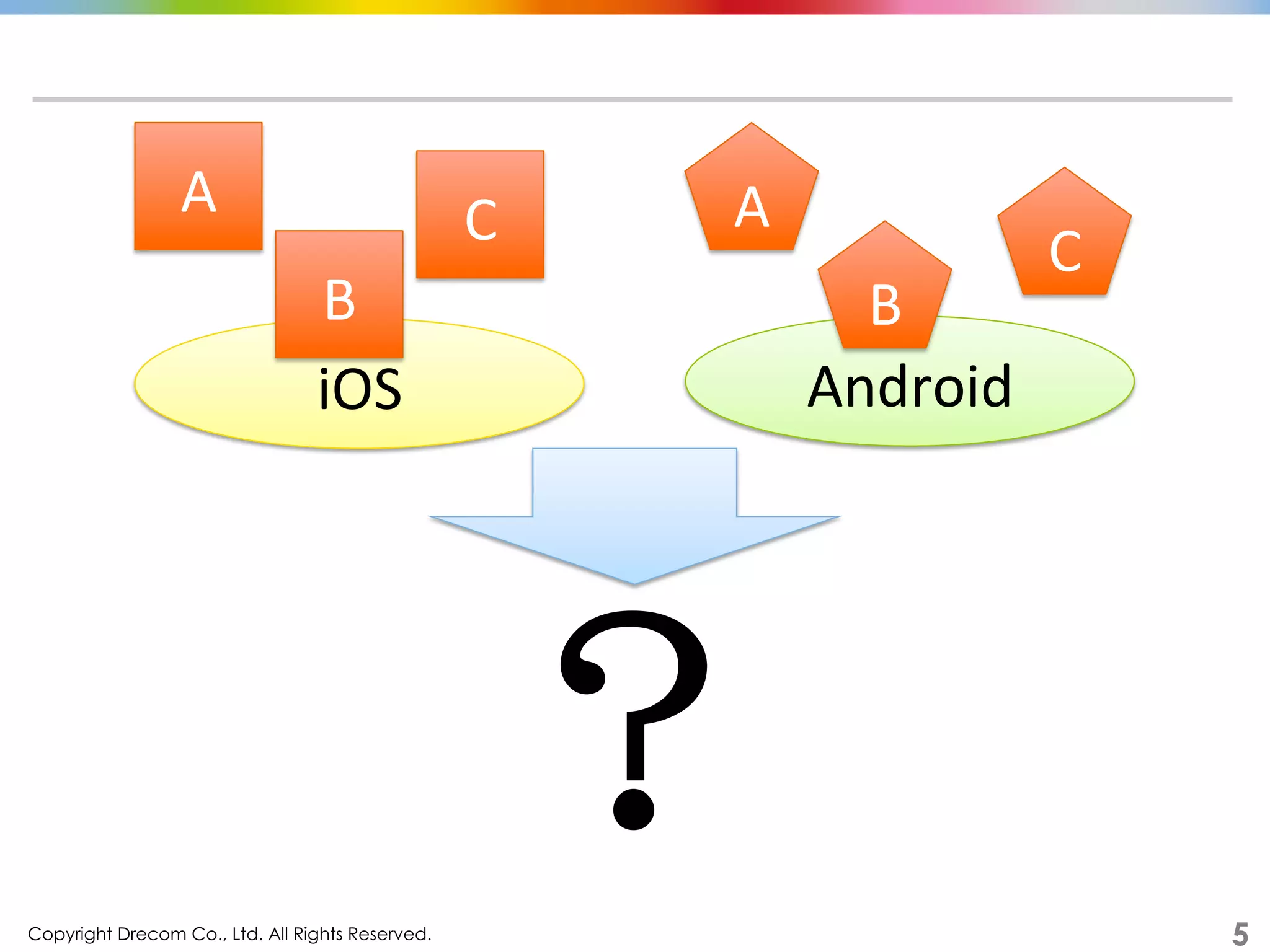

iOS
？
Android
A
B
C
A
B
C

6
Bisque

7

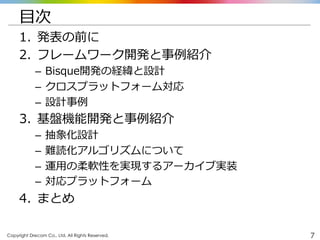

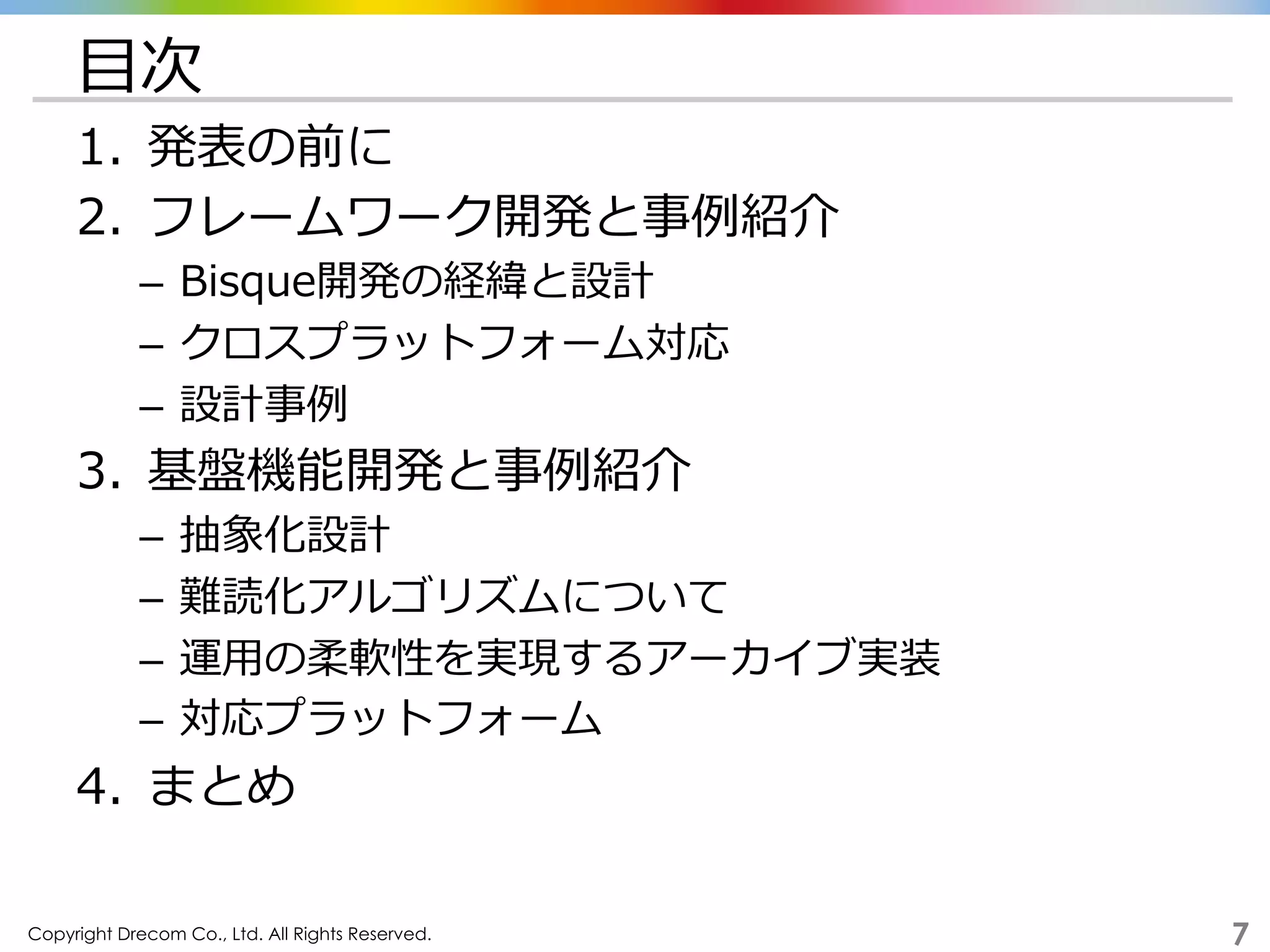

⽬目次
1.  発表の前に
2.  フレームワーク開発と事例例紹介
–  Bisque開発の経緯と設計
–  クロスプラットフォーム対応
–  設計事例例
3.  基盤機能開発と事例例紹介
–  抽象化設計
–  難読化アルゴリズムについて
–  運⽤用の柔軟性を実現するアーカイブ実装
–  対応プラットフォーム
4.  まとめ

8
⾃自⼰己紹介
SG事業本部開発部アーキテクト
⽊木元将輝
•  Role:
–  ゲーム基盤開発
•  Ability:
–  コンシューマゲーム開発
–  ゲーム（FPS系）
–  PCゲーム

9
■
Bisque開発の経緯と設計

10

11

12

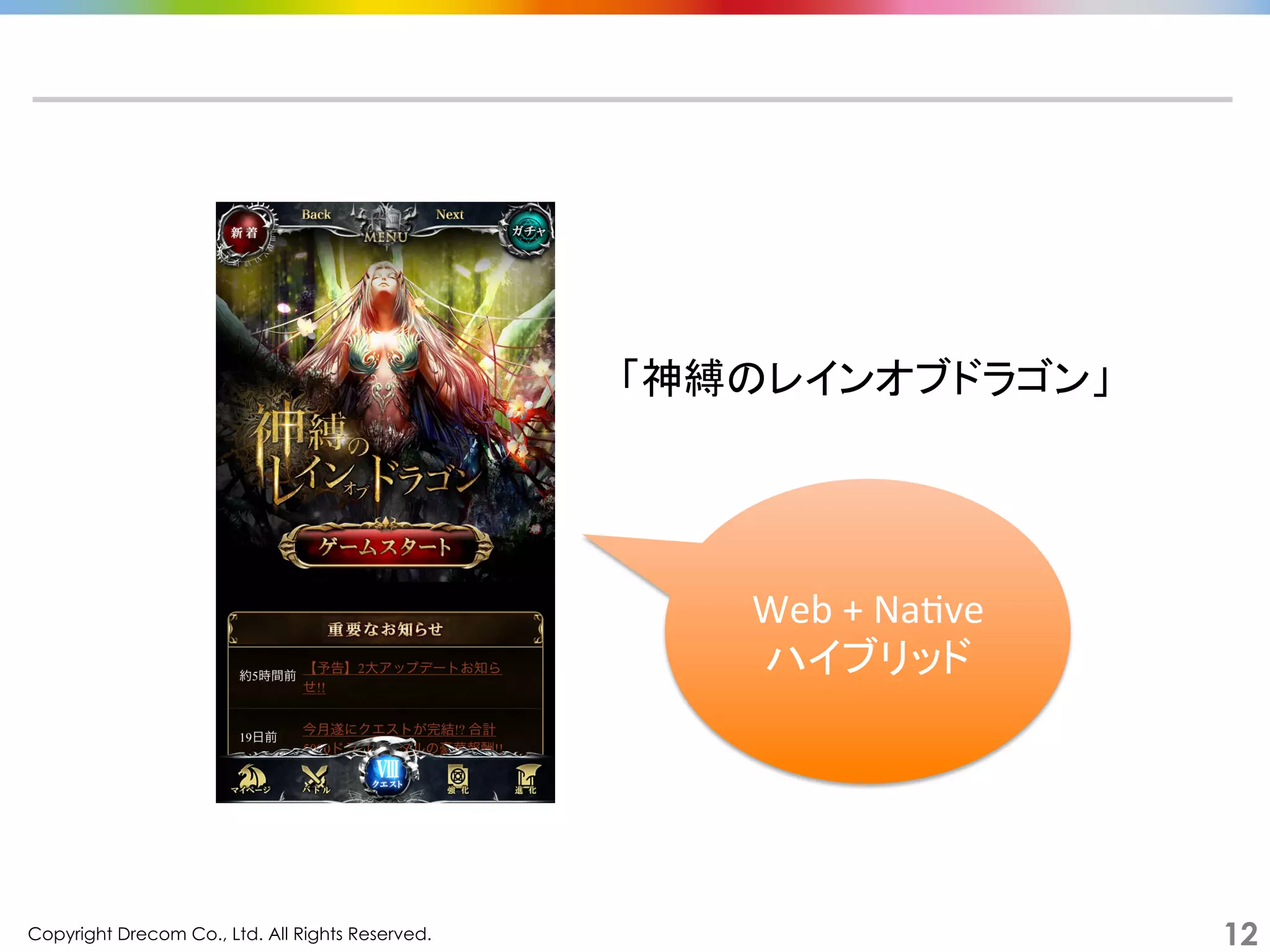

「神縛のレインオブドラゴン」

Web
+
NaGve

ハイブリッド

13

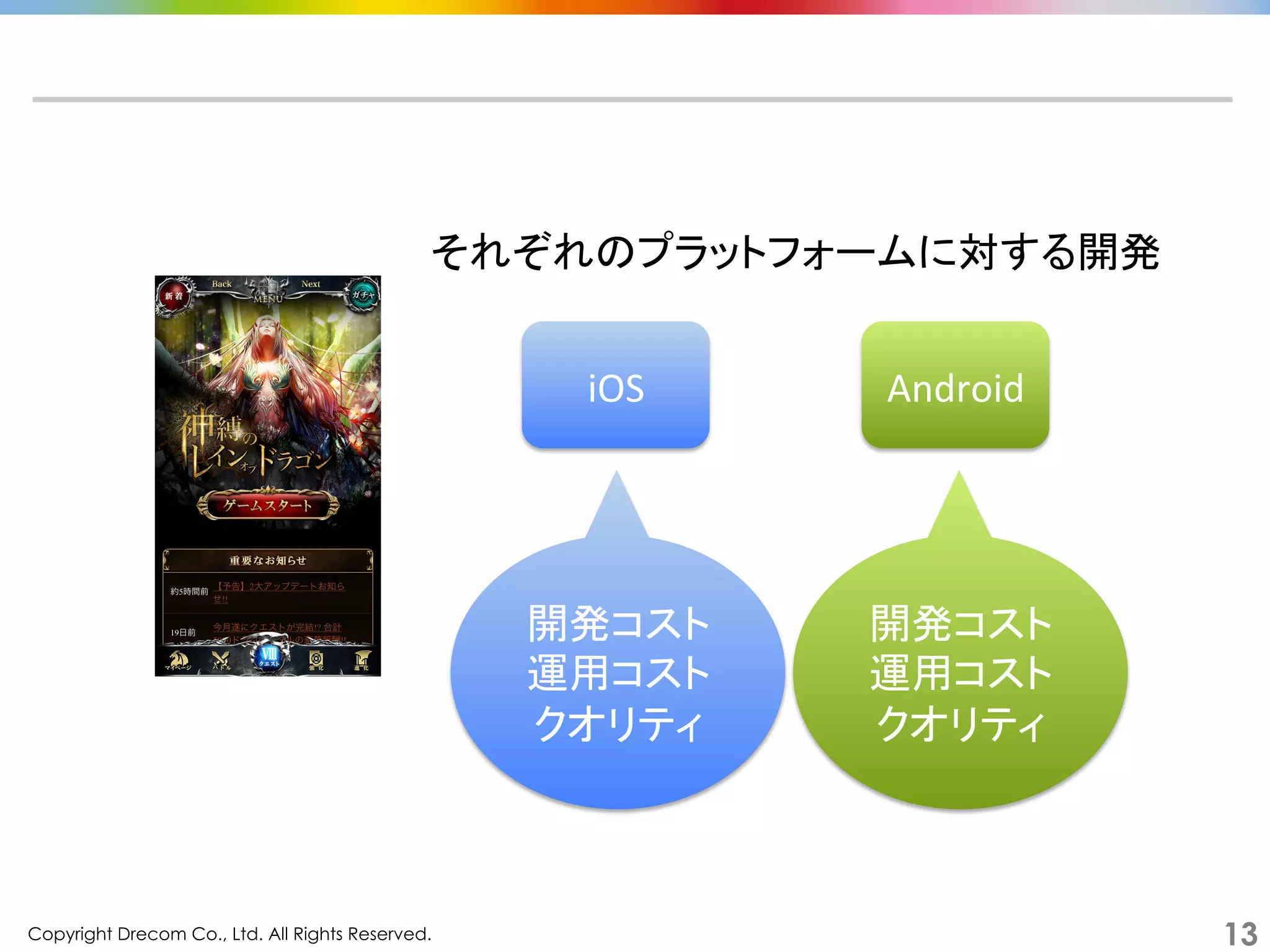

iOS
Android
それぞれのプラットフォームに対する開発

開発コスト

運用コスト

クオリティ

開発コスト

運用コスト

クオリティ

14

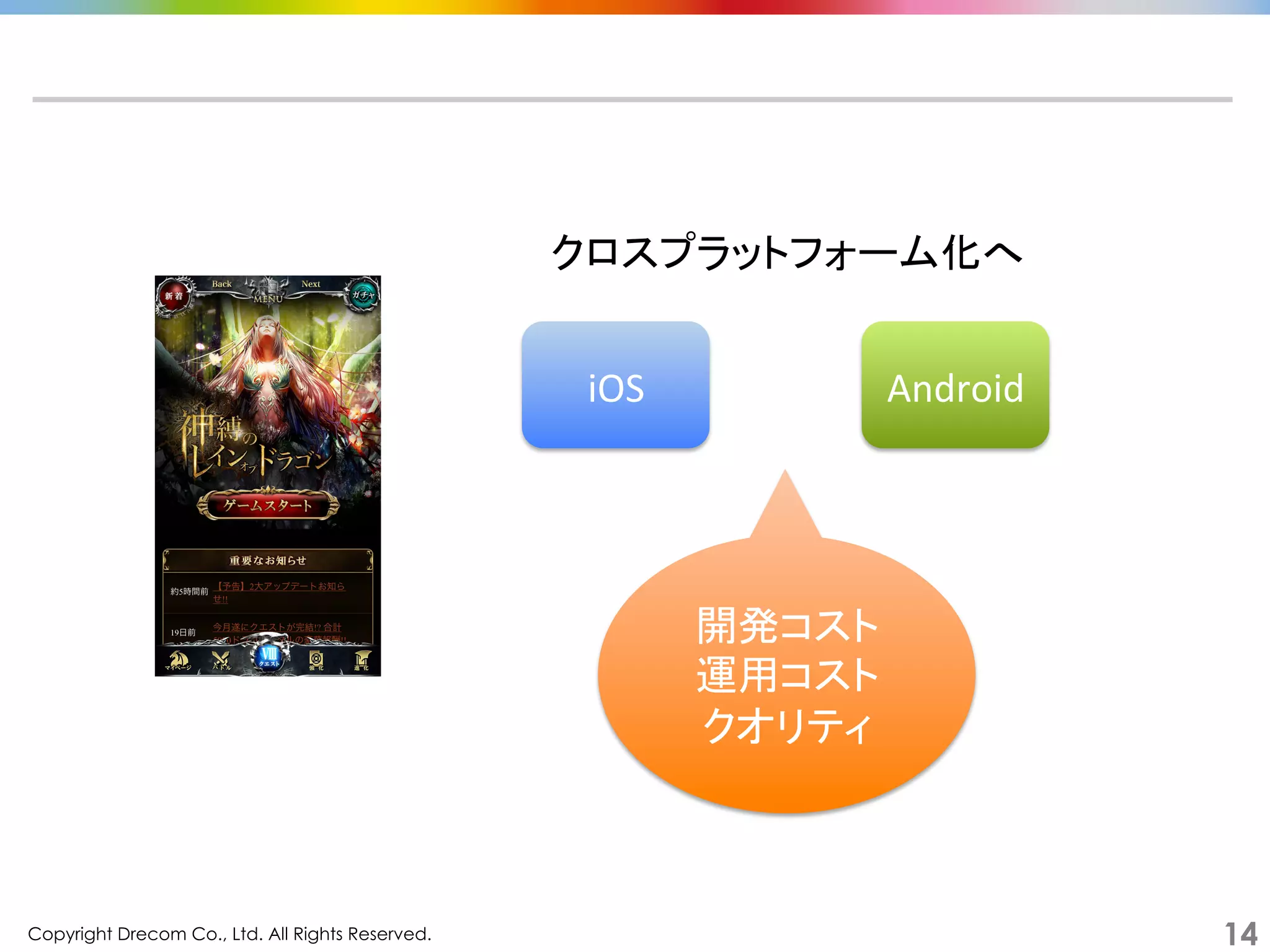

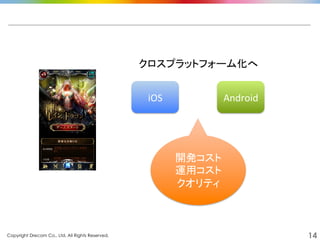

iOS
Android
クロスプラットフォーム化へ

開発コスト

運用コスト

クオリティ

15

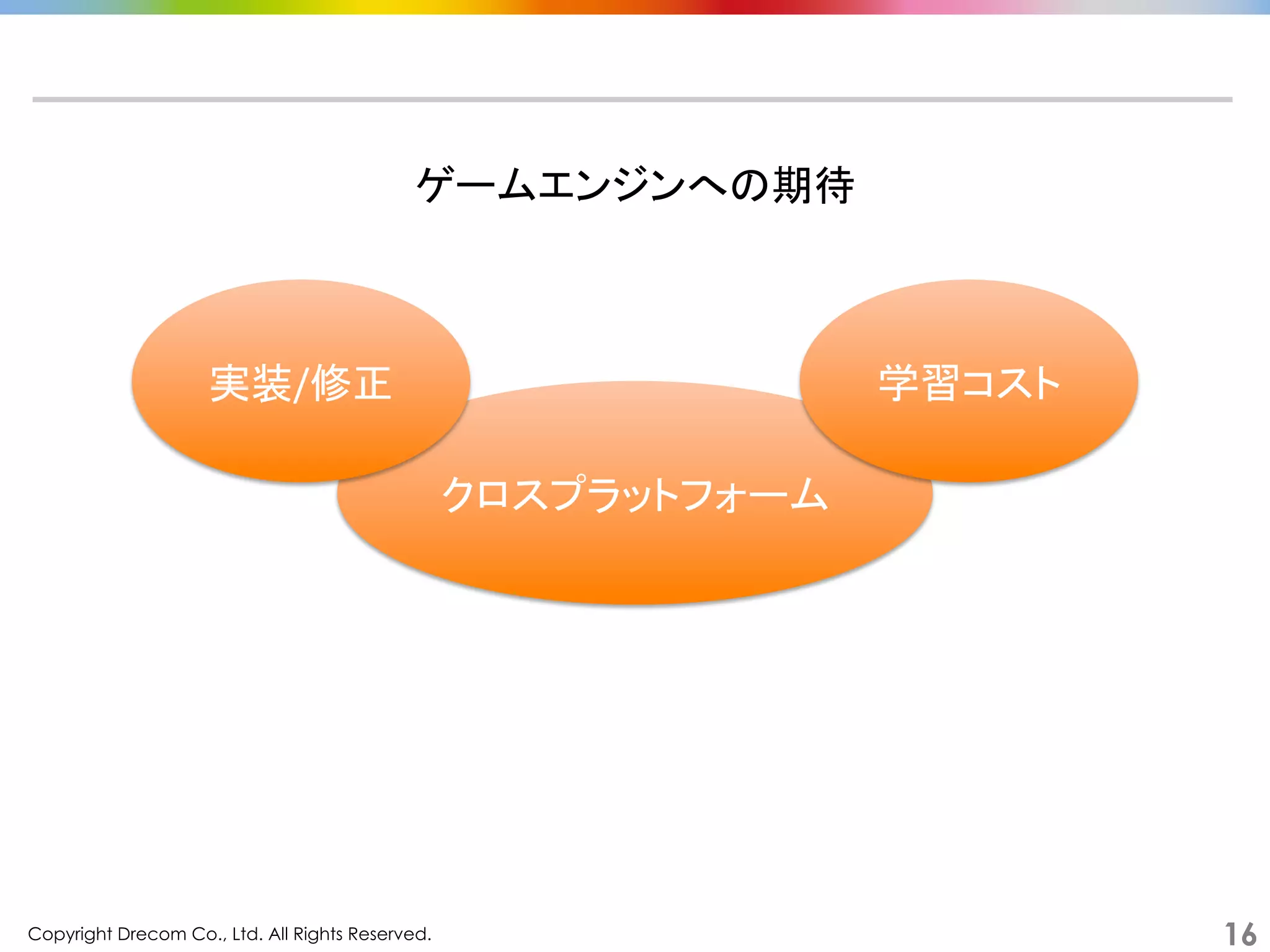

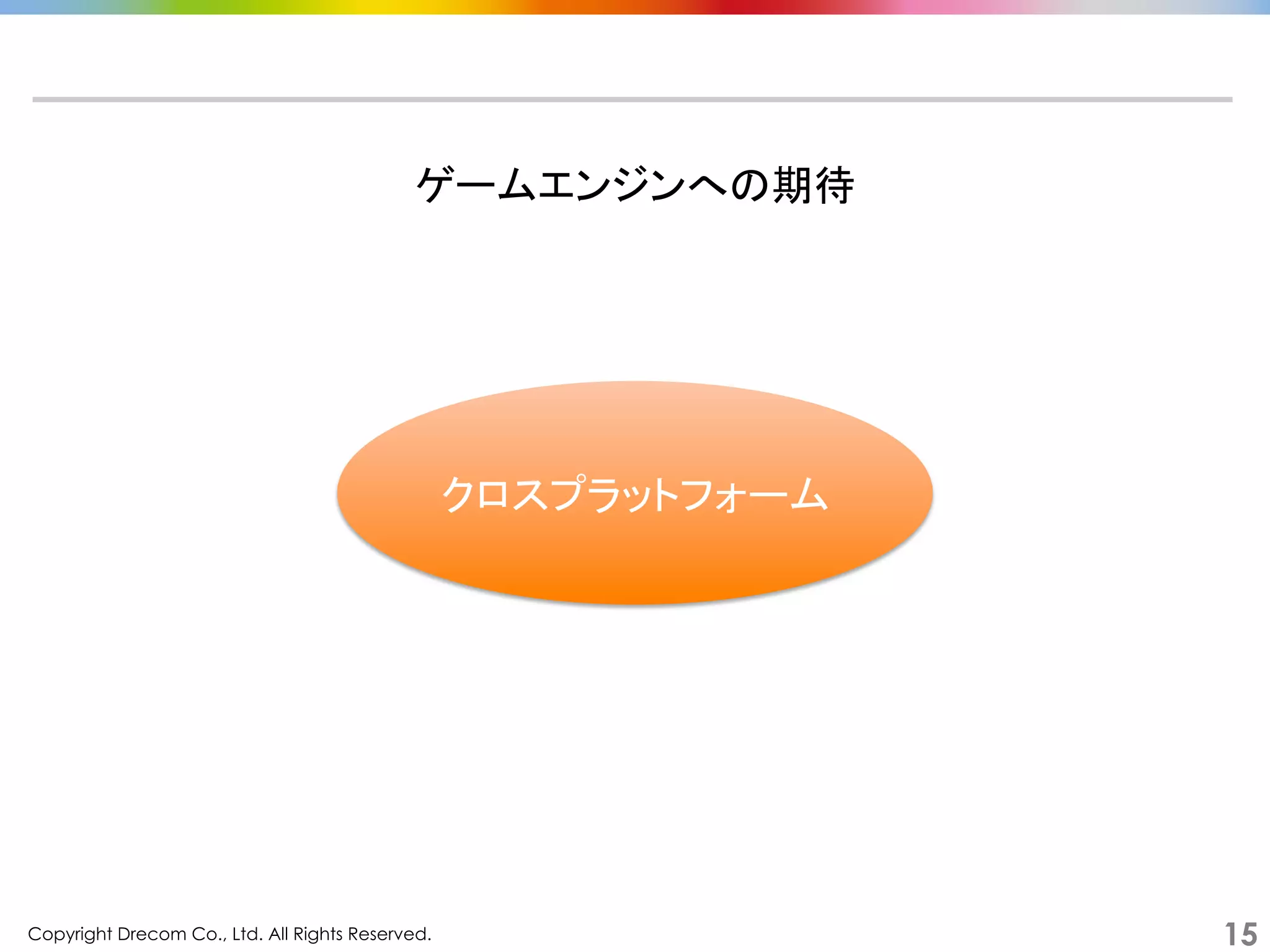

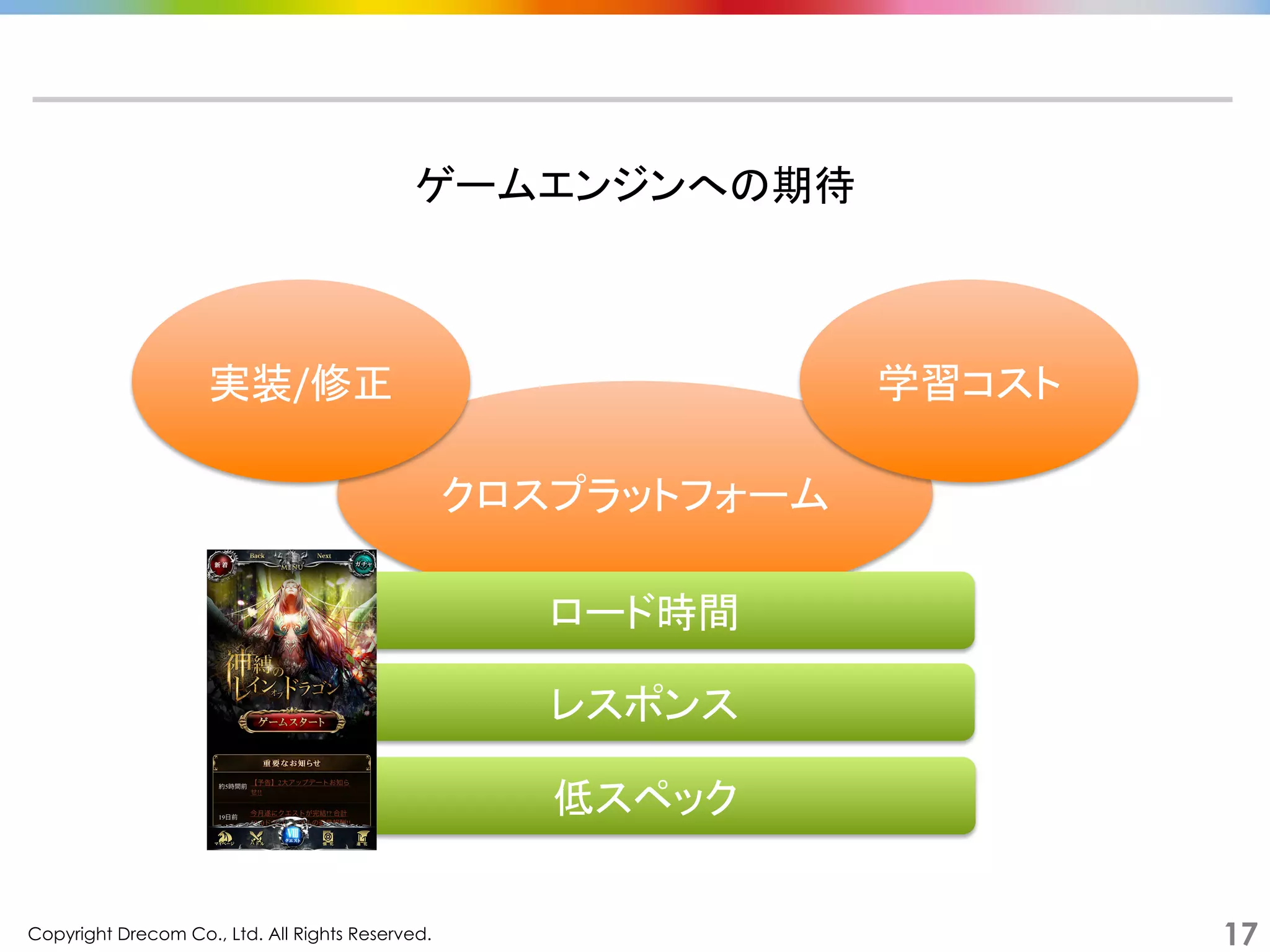

ゲームエンジンへの期待

クロスプラットフォーム

16

実装/修正
学習コスト

17

レスポンス
低スペック
実装/修正
学習コスト
ロード時間

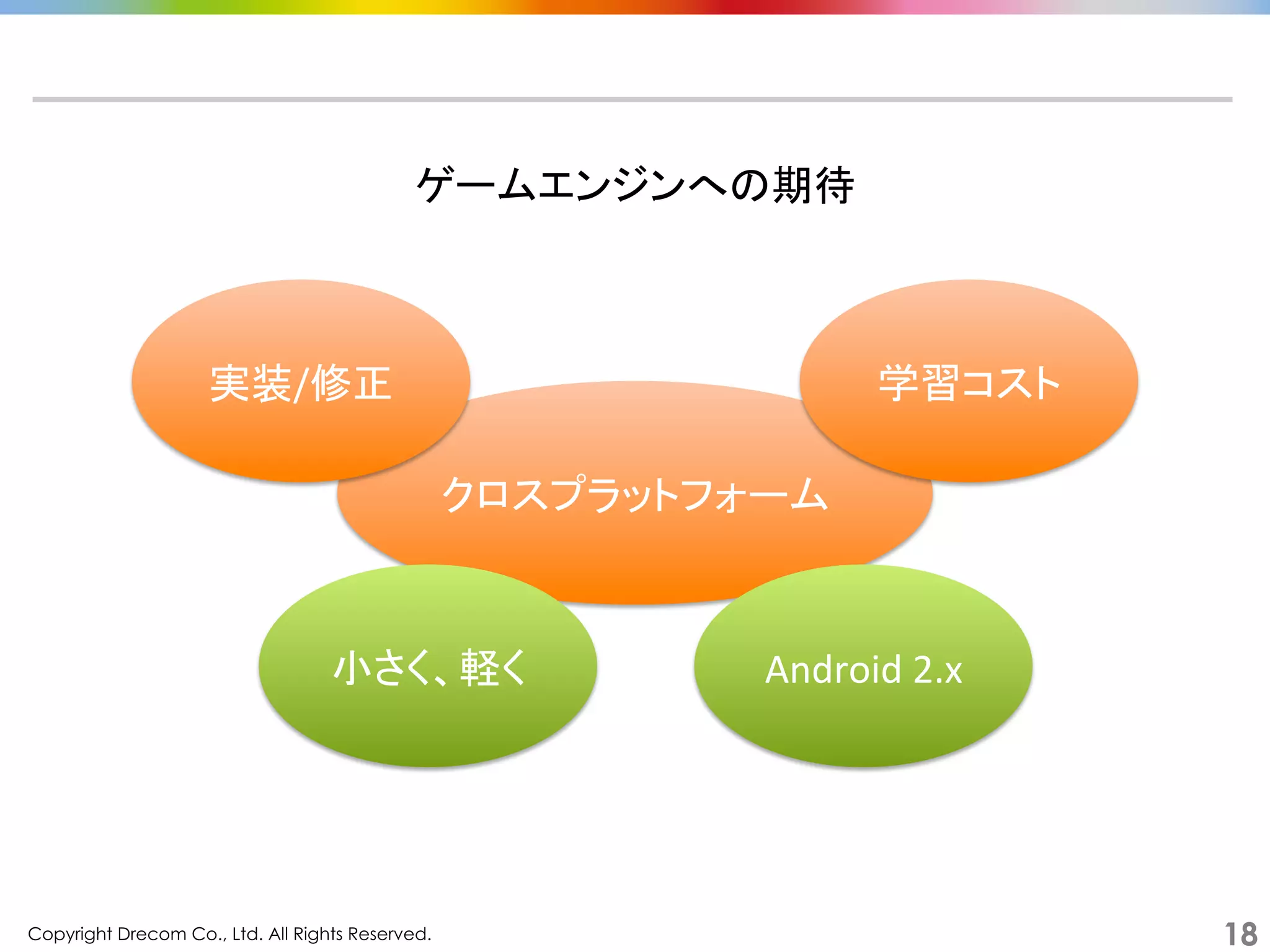

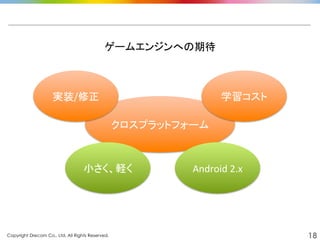

18

実装/修正
学習コスト
小さく、軽く
Android
2.x

19

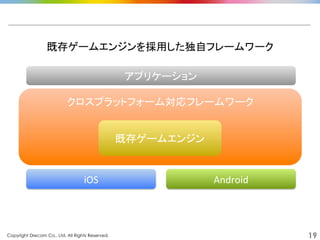

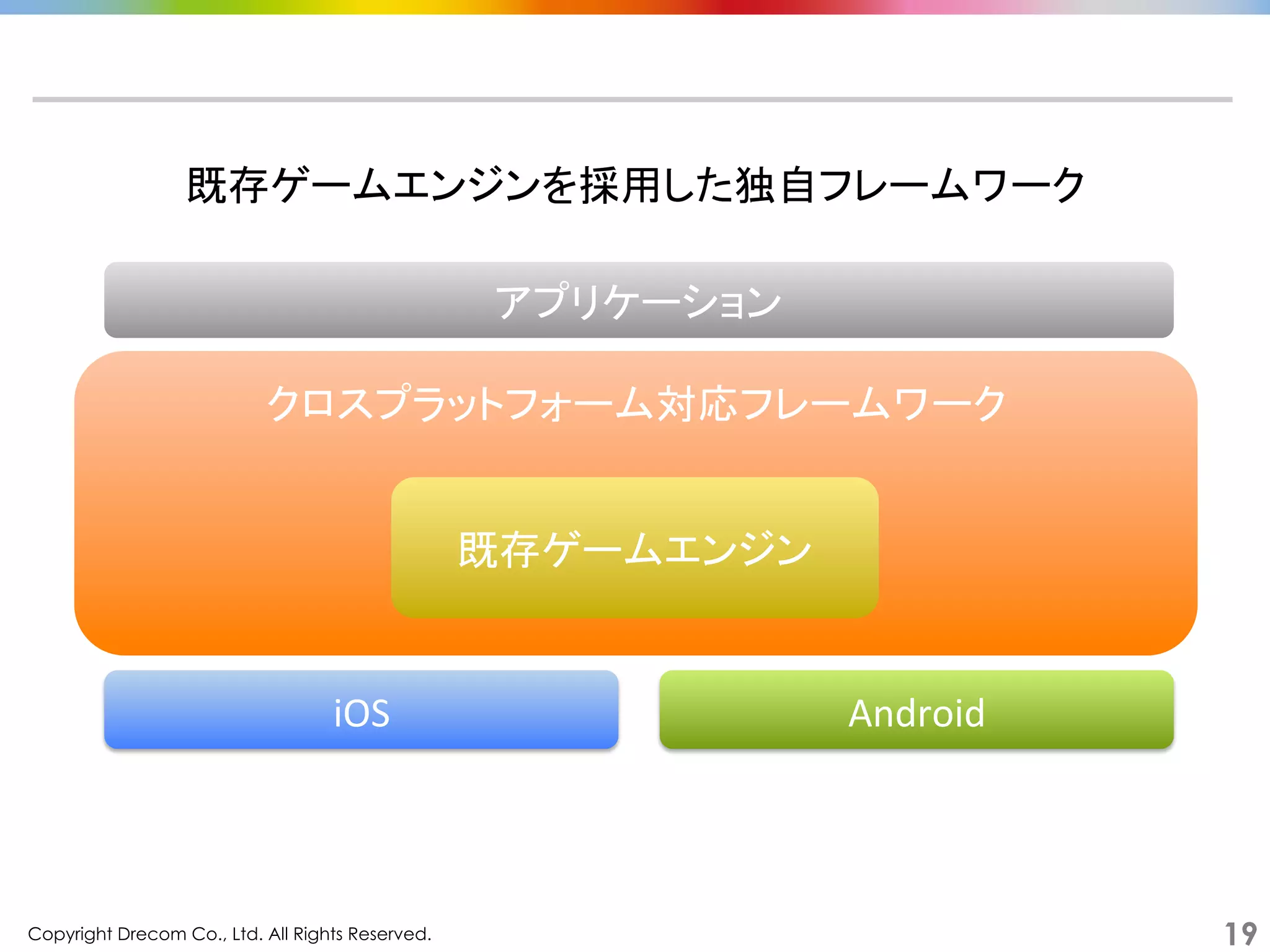

既存ゲームエンジンを採用した独自フレームワーク

クロスプラットフォーム対応フレームワーク

アプリケーション
iOS
Android
既存ゲームエンジン

20

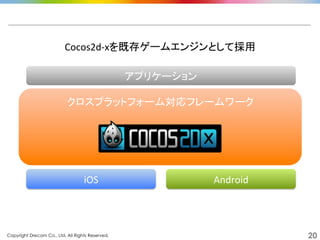

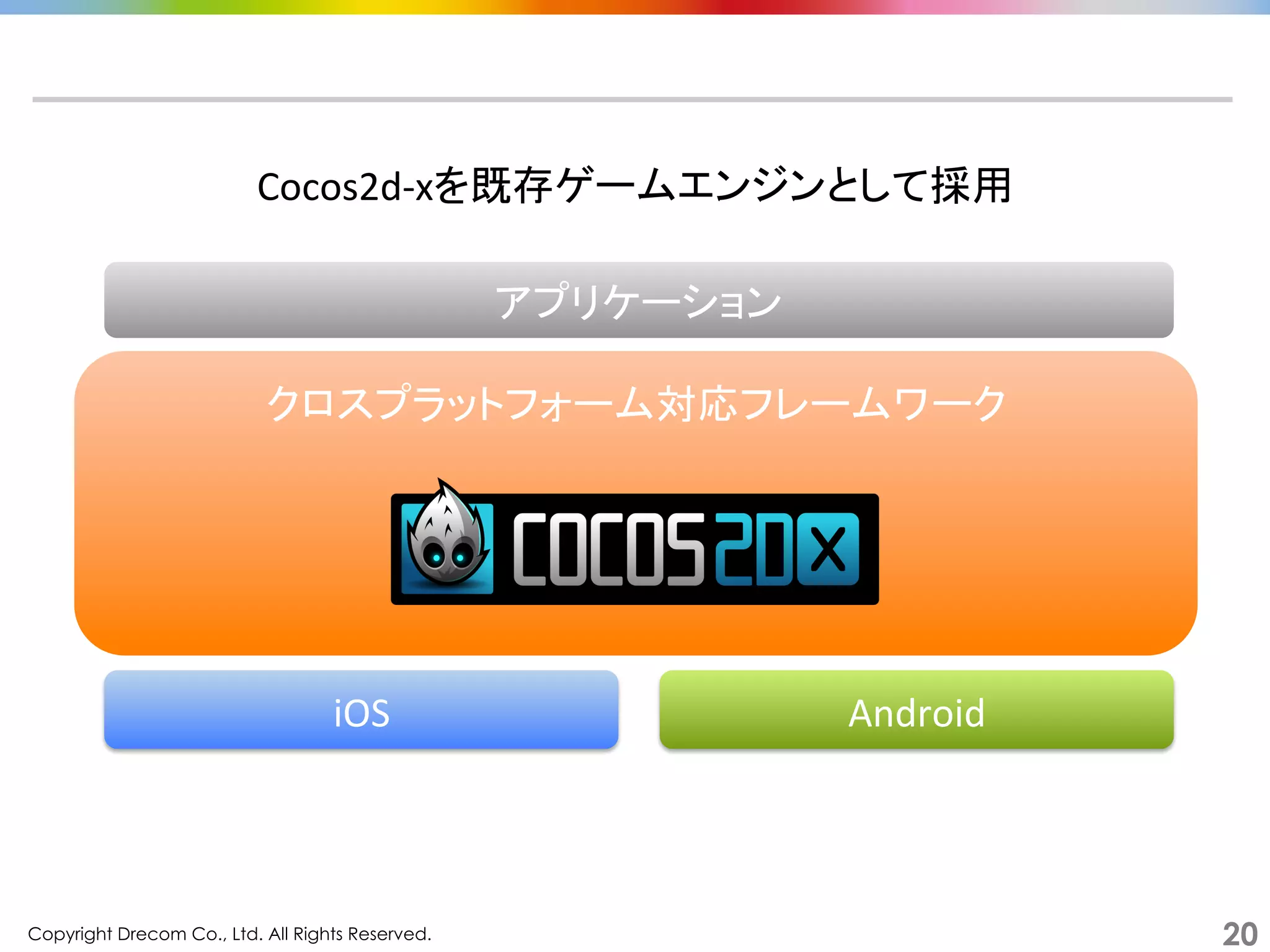

Cocos2d-‐xを既存ゲームエンジンとして採用

クロスプラットフォーム対応フレームワーク

iOS
Android

21

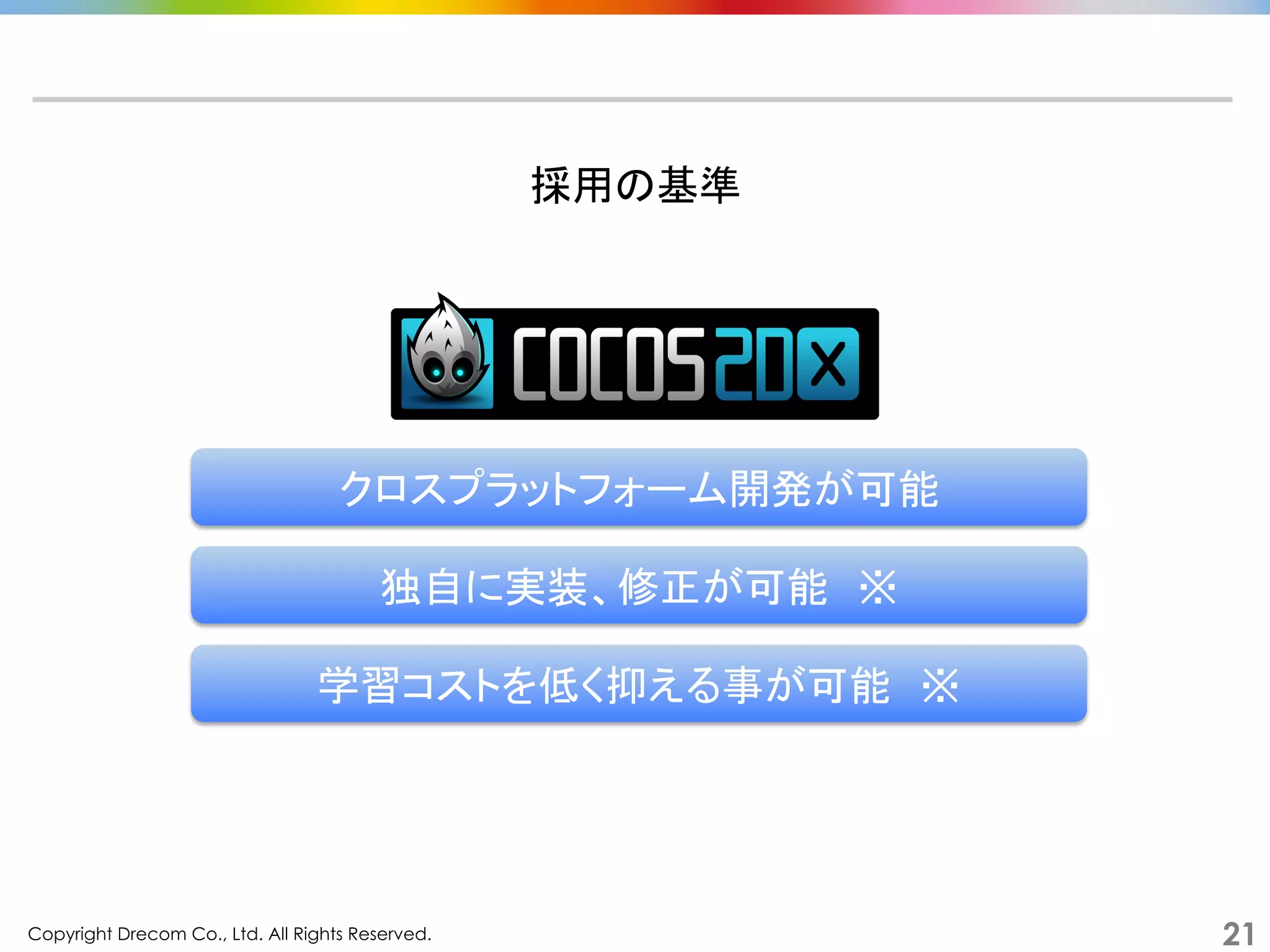

採用の基準

クロスプラットフォーム開発が可能
独自に実装、修正が可能　※

学習コストを低く抑える事が可能　※

22
■クロスプラットフォーム対応

23

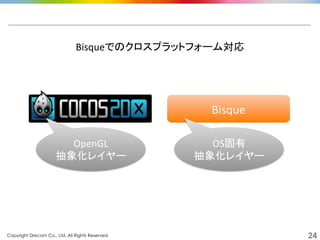

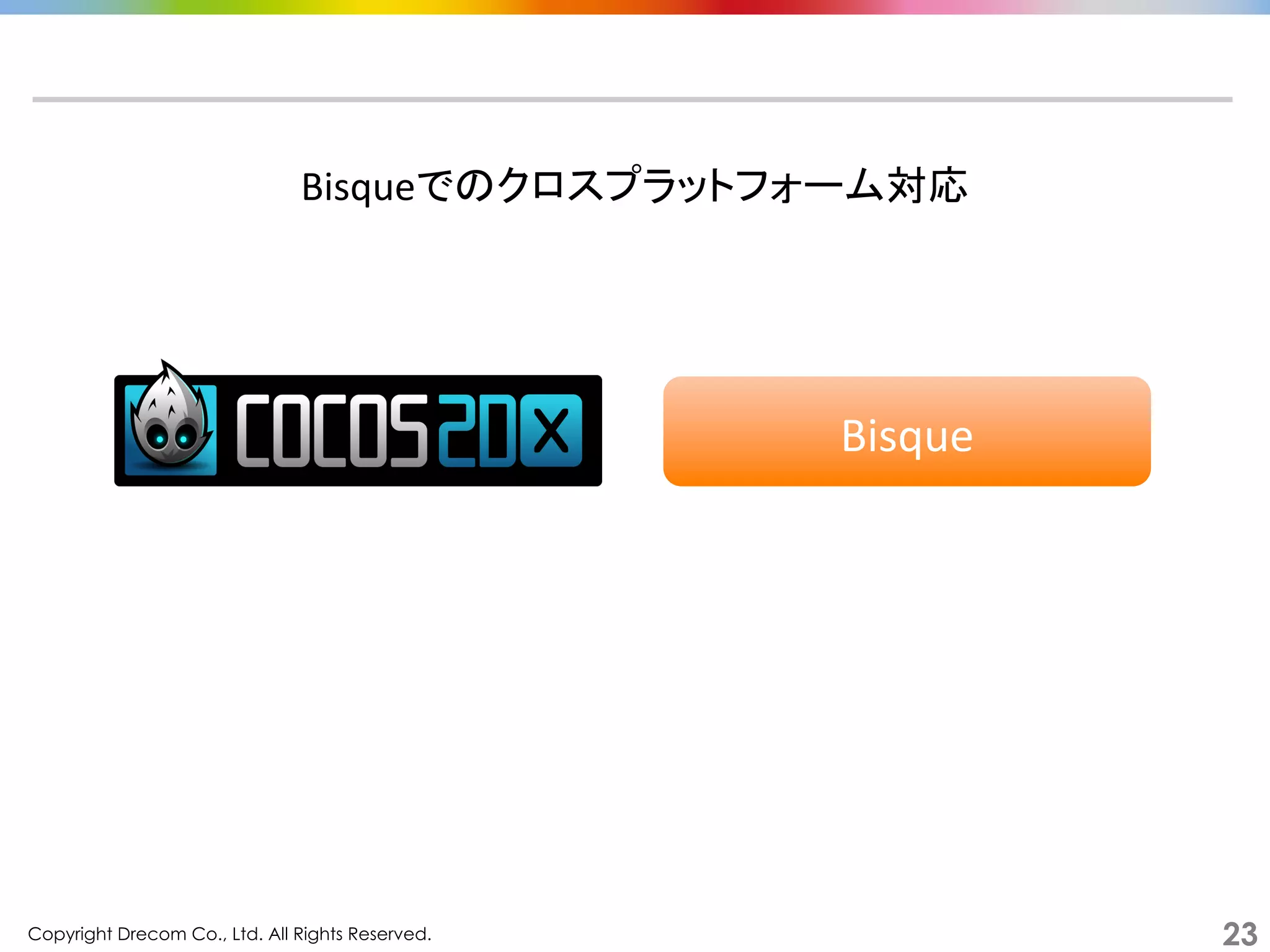

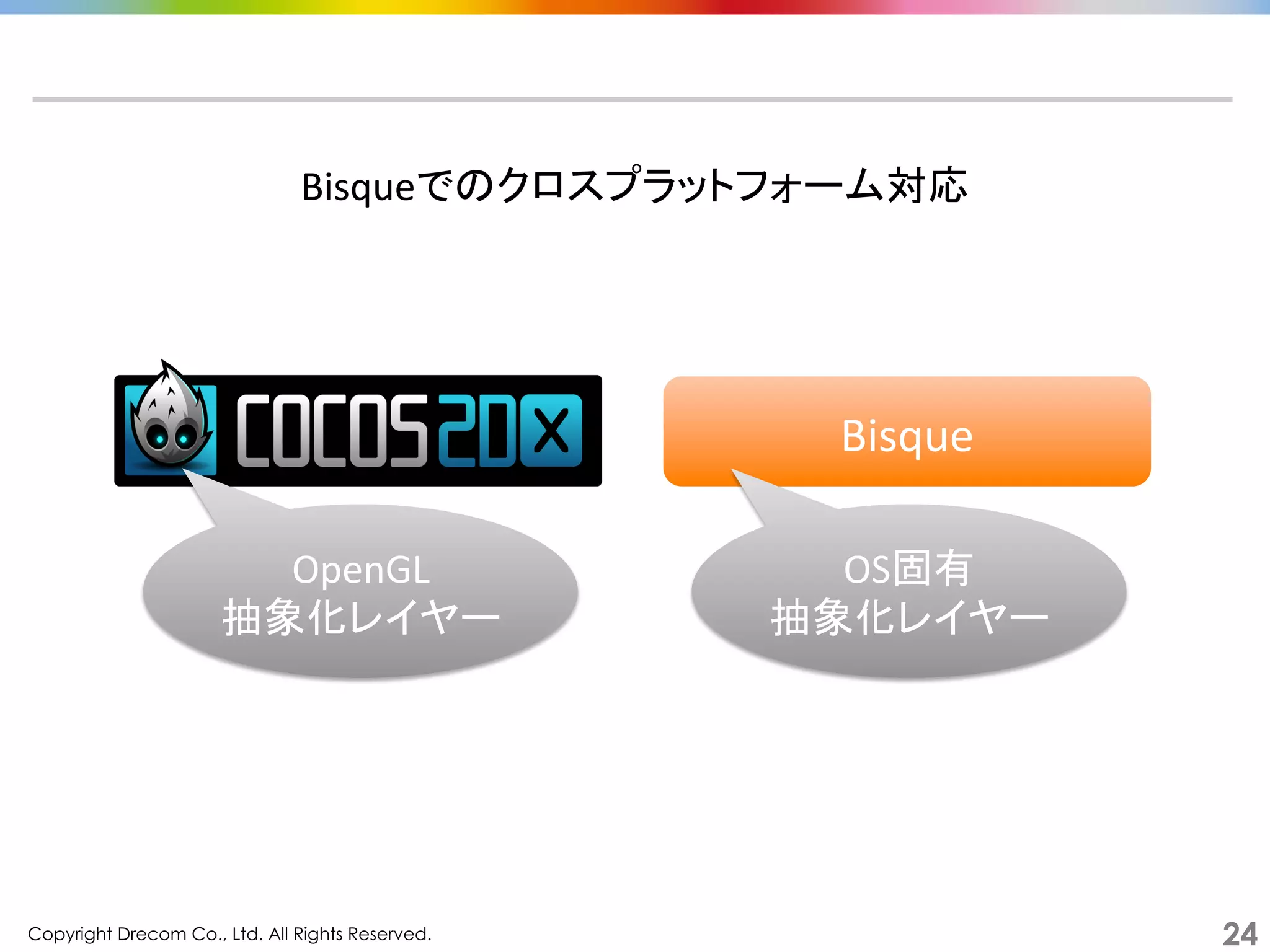

Bisqueでのクロスプラットフォーム対応

Bisque

24

Bisque

OpenGL

抽象化レイヤー

OS固有


25

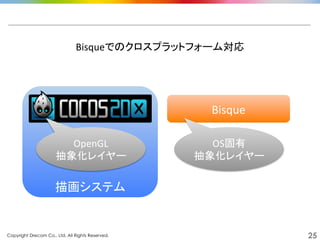

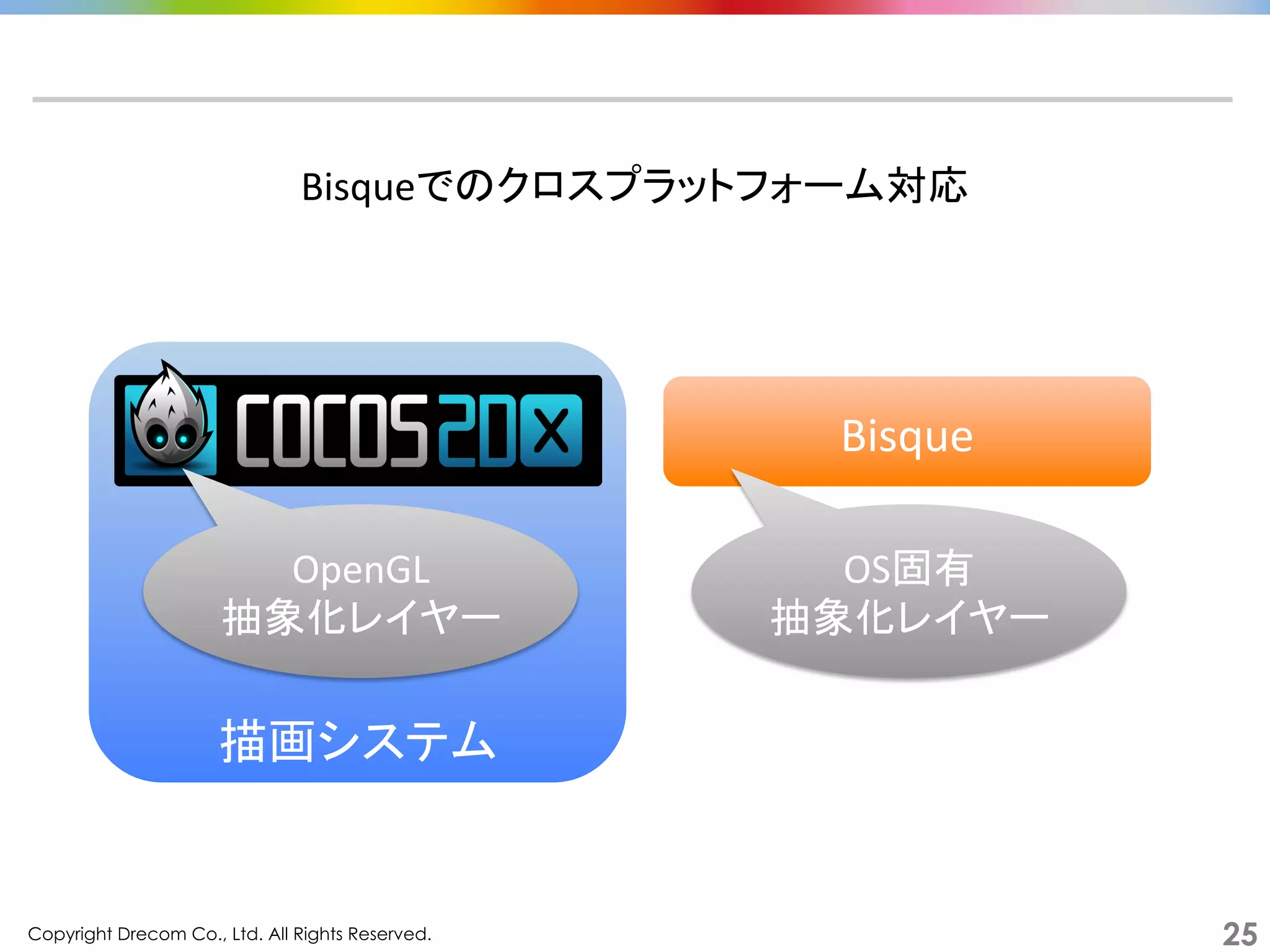

描画システム


Bisque

OpenGL


OS固有

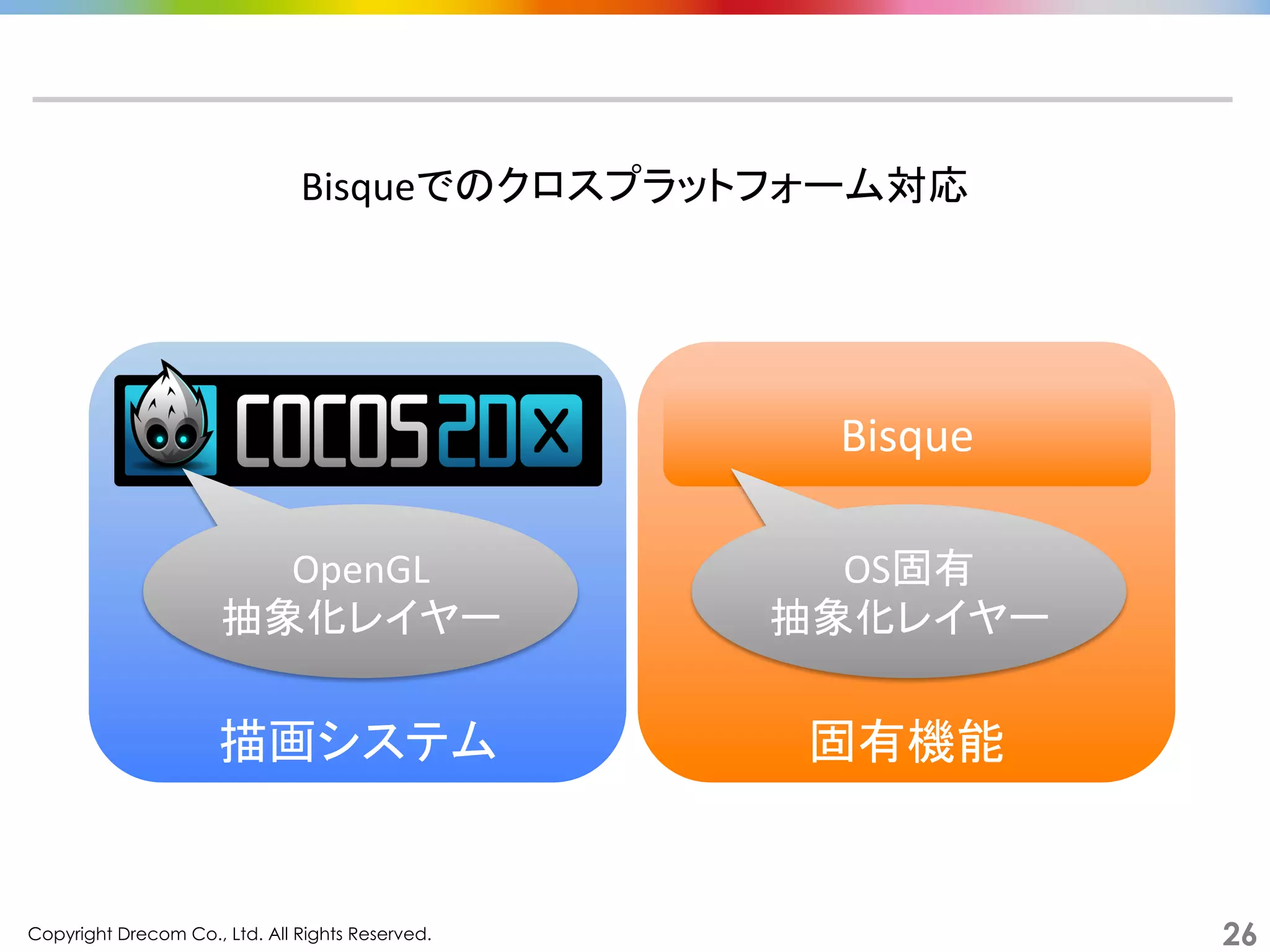

26

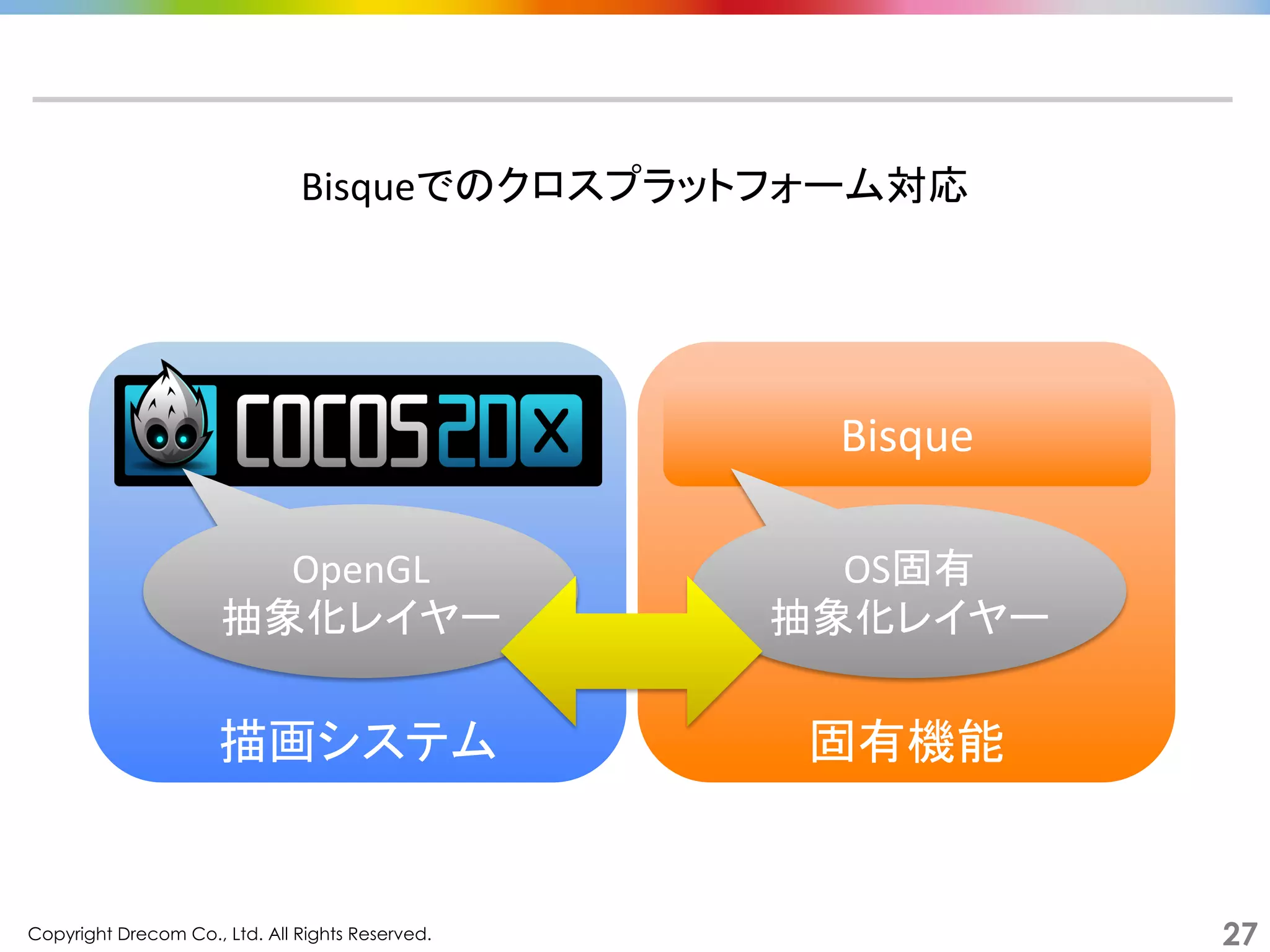

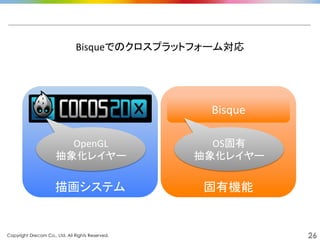

固有機能

描画システム


OpenGL


Bisque

OS固有

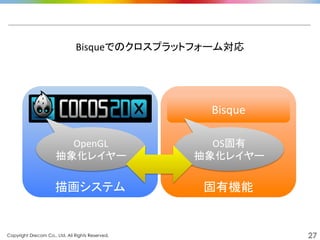

27

固有機能

描画システム


OpenGL


Bisque

OS固有


28

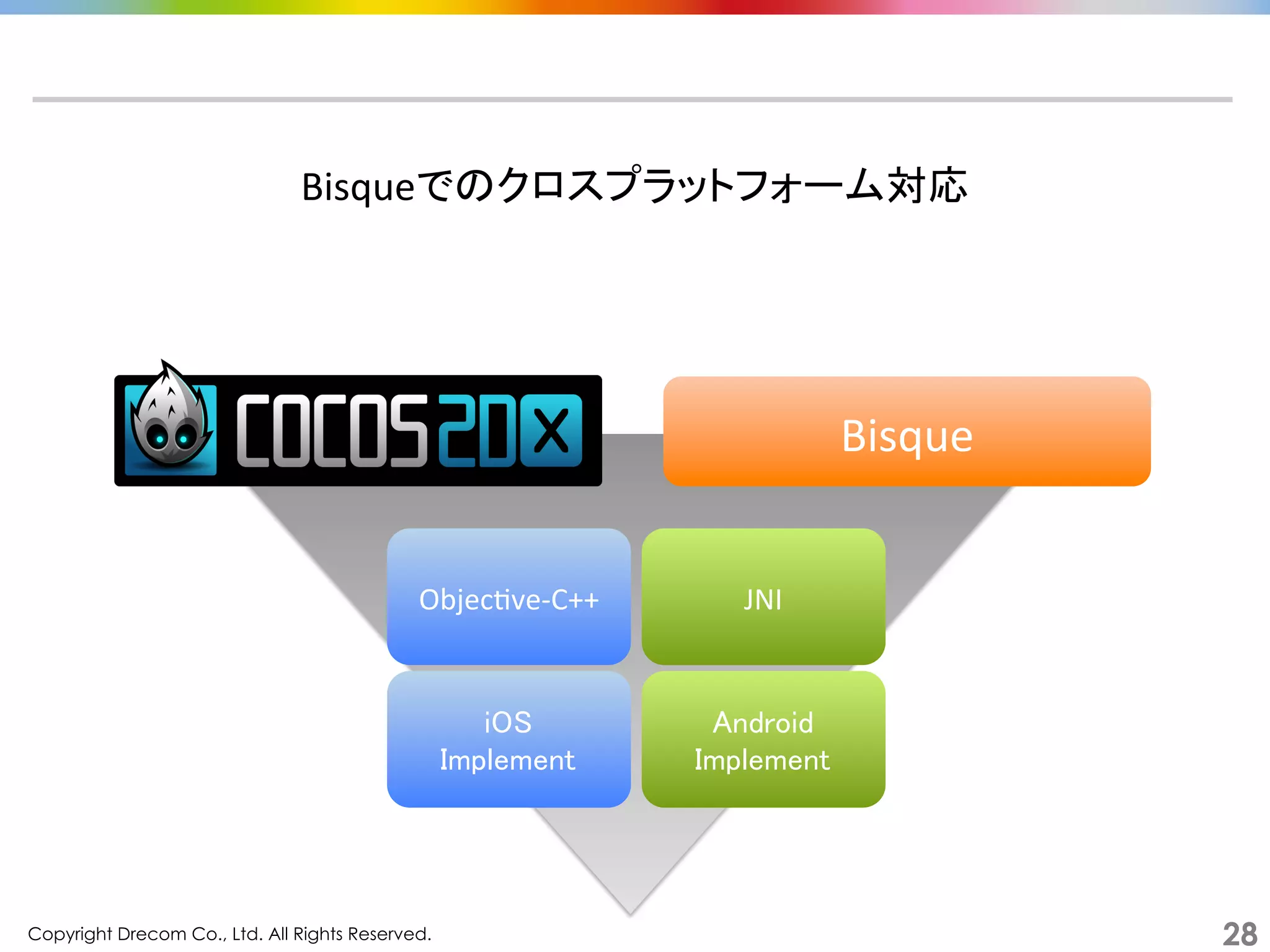

Bisque


Android
Implement
iOS
Implement
JNI
ObjecGve-‐C++

29

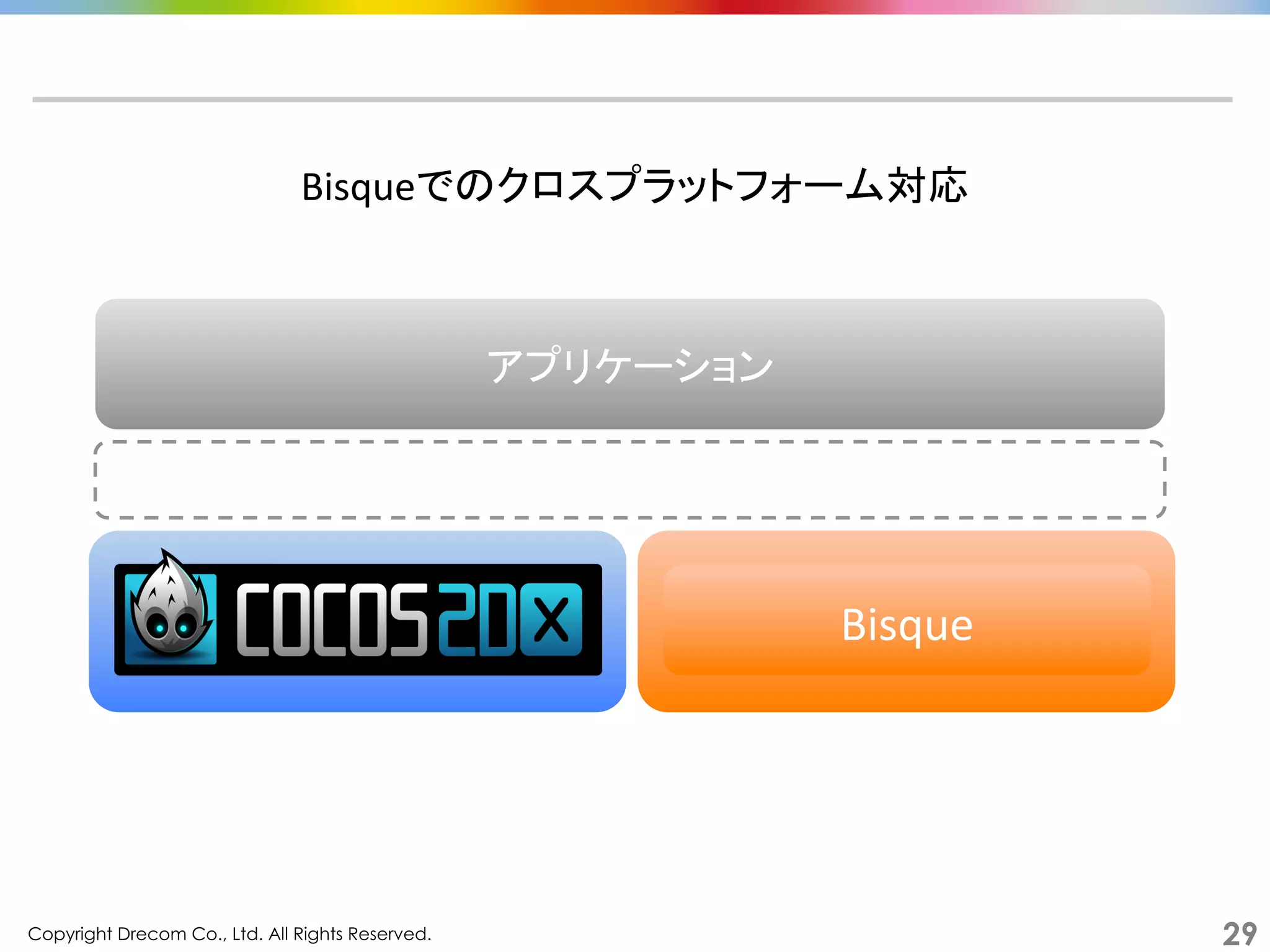

Bisque


30

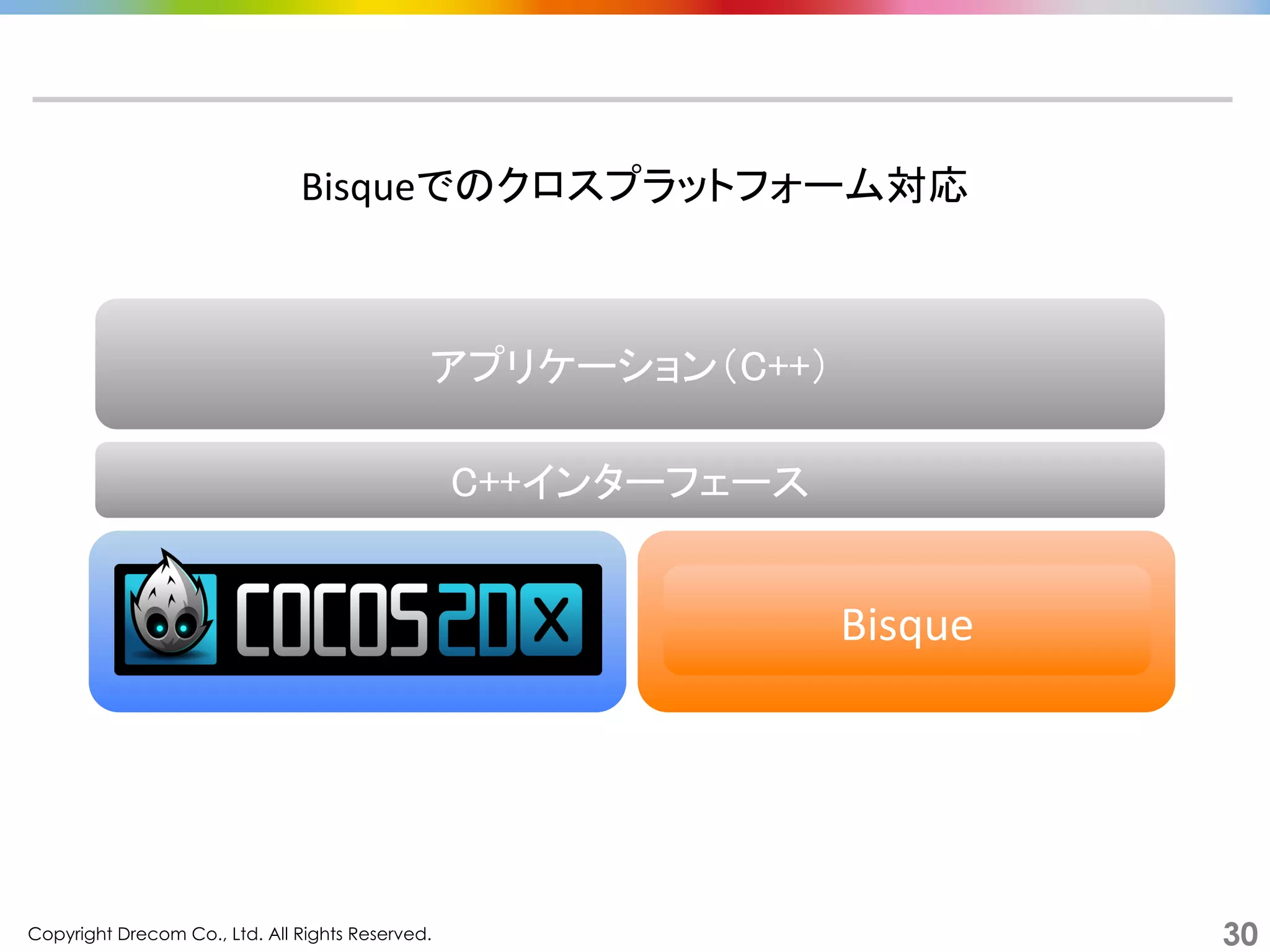

Bisque

C++インターフェース
アプリケーション（C++）

31

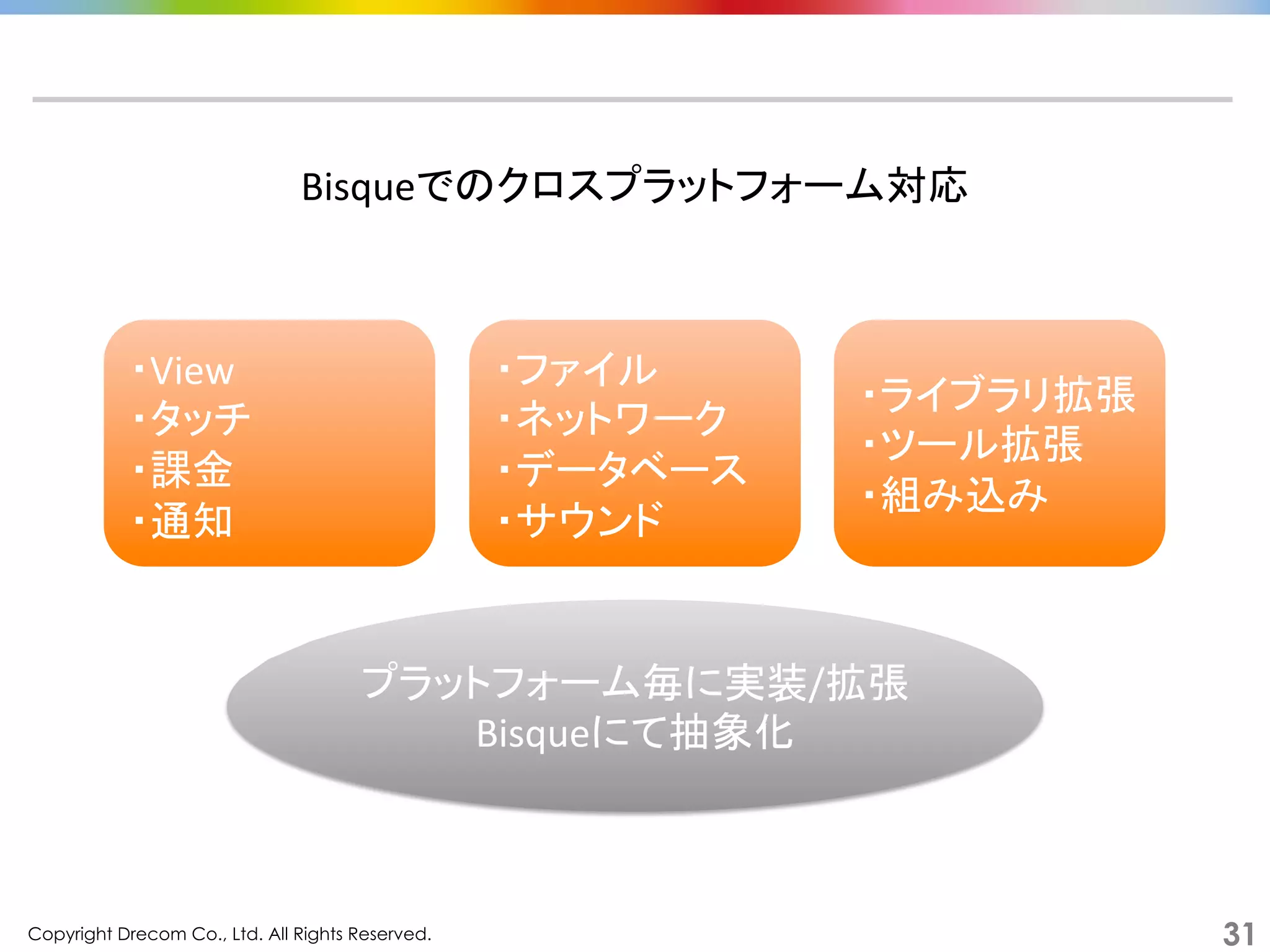

・View

・タッチ

・課金

・通知

・ファイル

・ネットワーク

・データベース

・サウンド

・ライブラリ拡張

・ツール拡張

・組み込み

プラットフォーム毎に実装/拡張

Bisqueにて抽象化

32

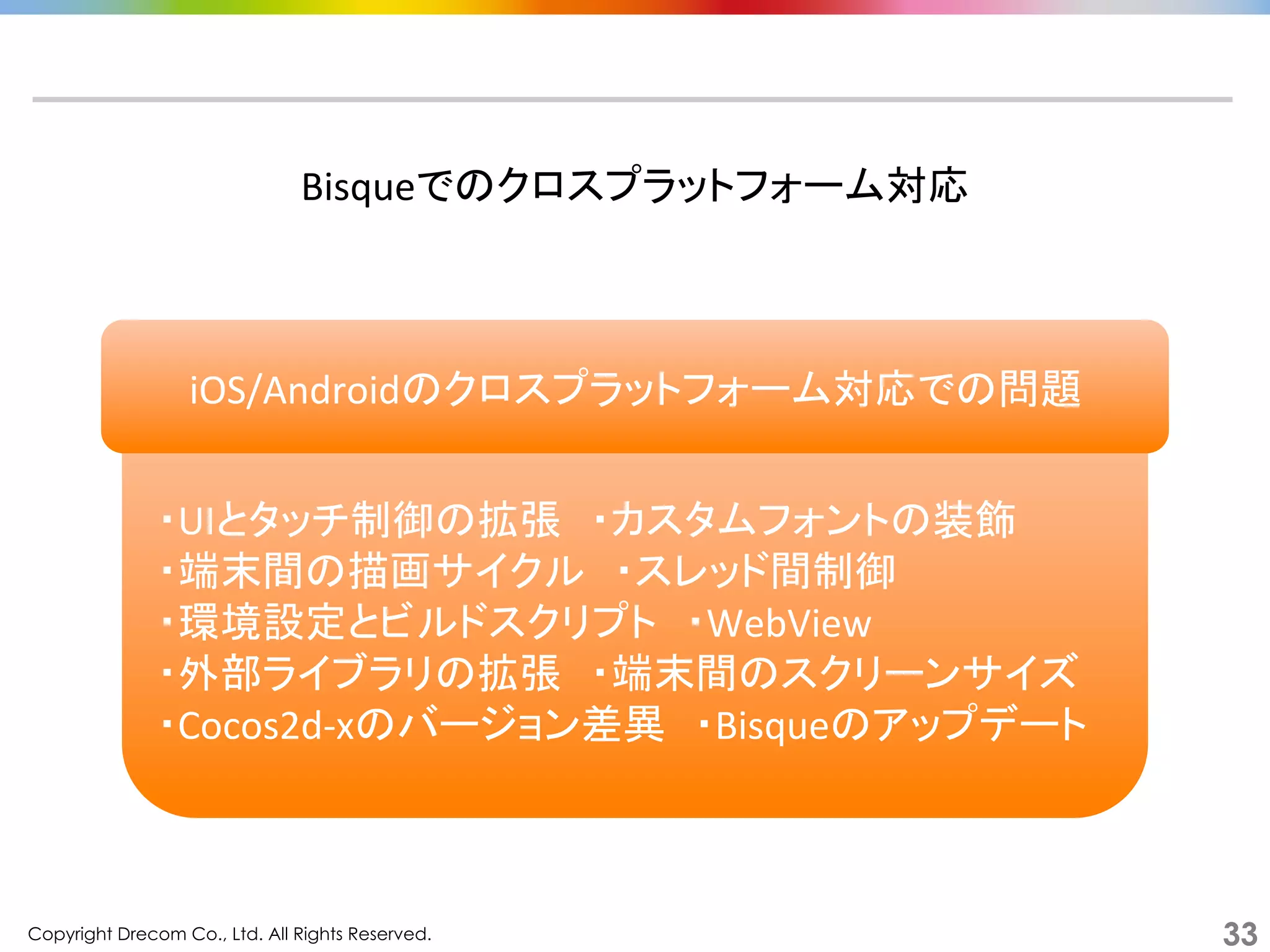

■設計事例

33

・UIとタッチ制御の拡張　・カスタムフォントの装飾

・端末間の描画サイクル　・スレッド間制御

・環境設定とビルドスクリプト　・WebView

・外部ライブラリの拡張　・端末間のスクリーンサイズ

・Cocos2d-‐xのバージョン差異　・Bisqueのアップデート


iOS/Androidのクロスプラットフォーム対応での問題

34

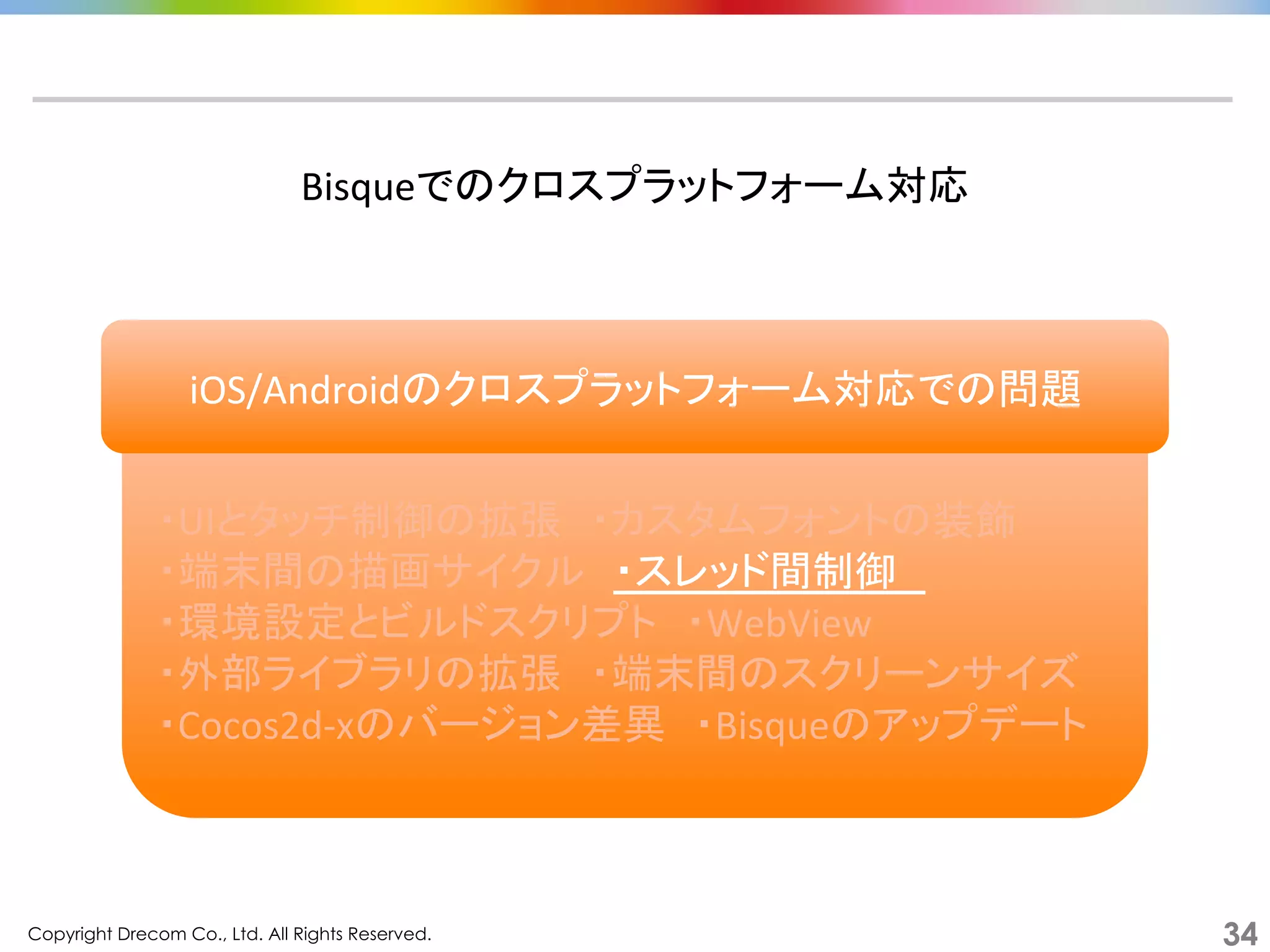

・UIとタッチ制御の拡張　・カスタムフォントの装飾

・端末間の描画サイクル　・スレッド間制御　

・環境設定とビルドスクリプト　・WebView

・外部ライブラリの拡張　・端末間のスクリーンサイズ

・Cocos2d-‐xのバージョン差異　・Bisqueのアップデート


iOS/Androidのクロスプラットフォーム対応での問題

35

Bisque

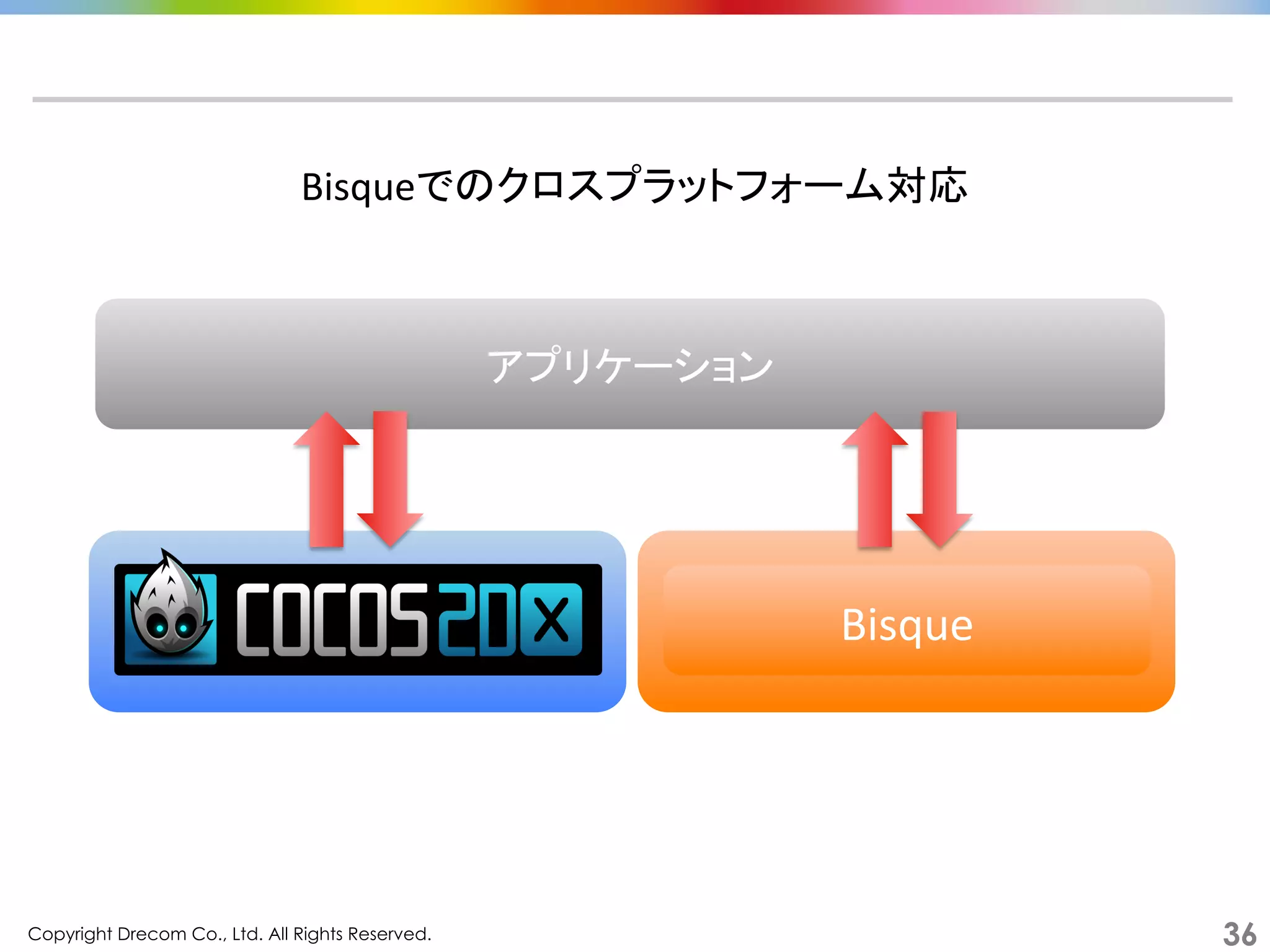

36

Bisque


37

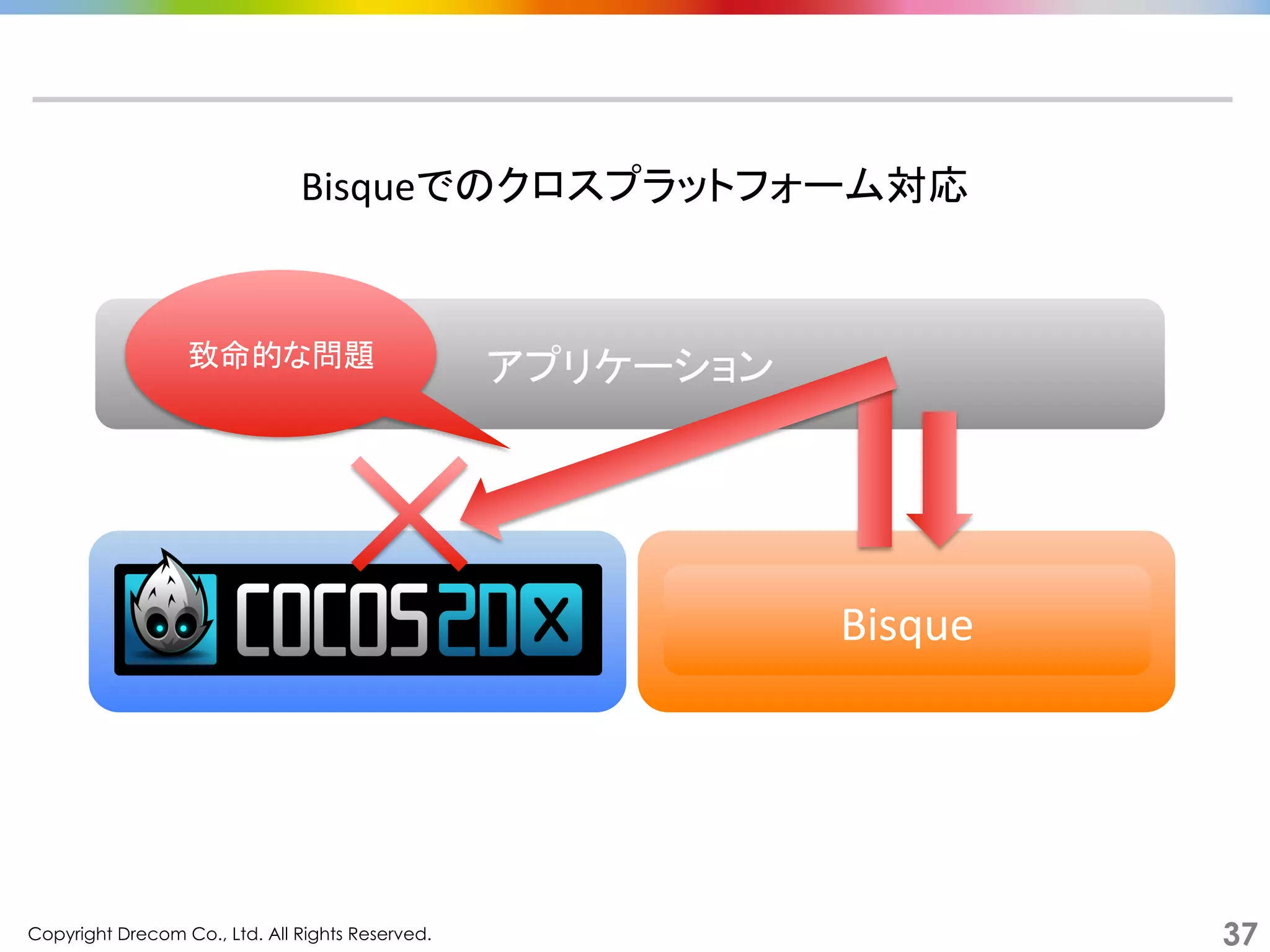

Bisque

致命的な問題

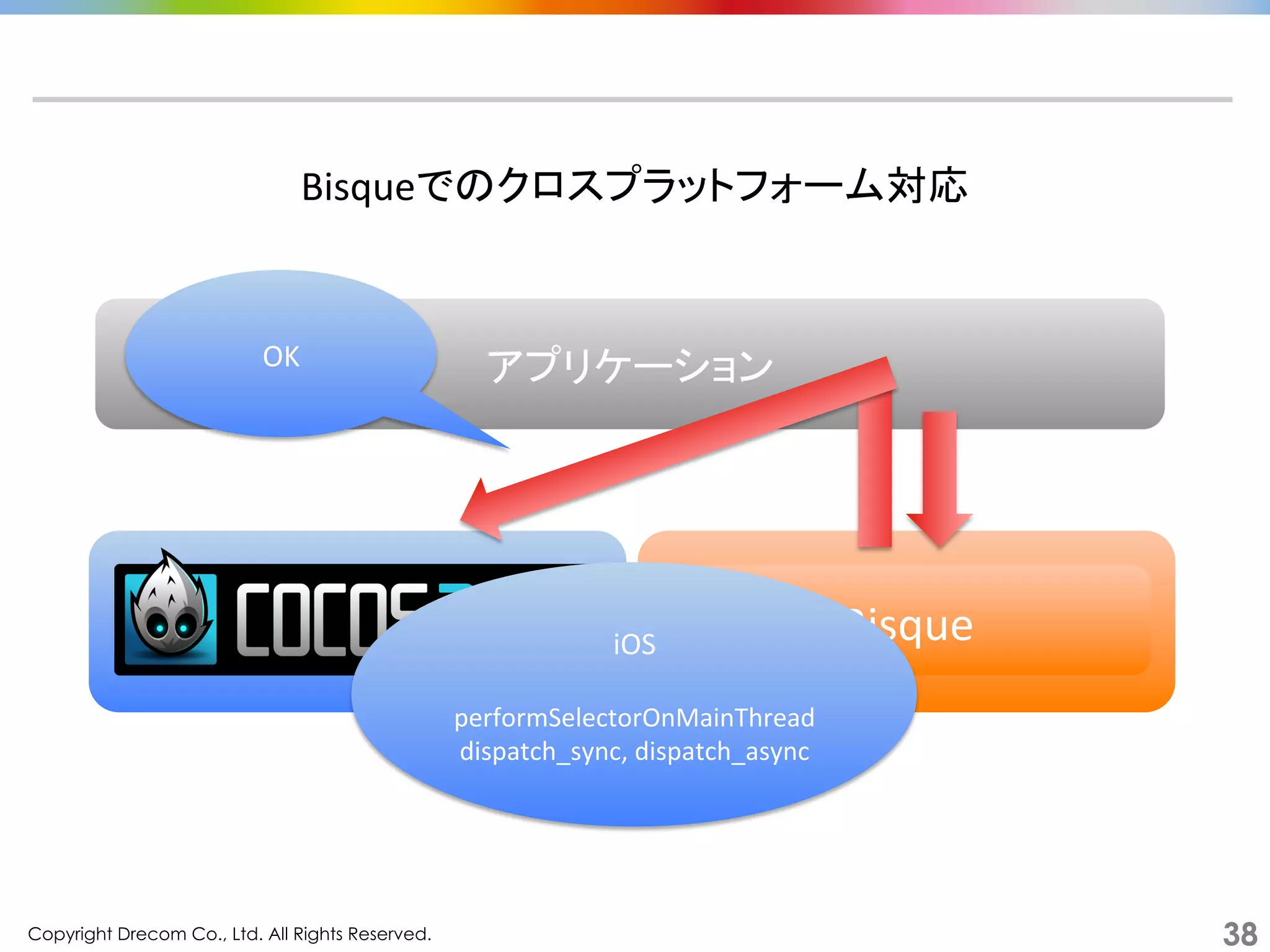

38

Bisque

OK
iOS

performSelectorOnMainThread

dispatch_sync,
dispatch_async

39

Bisque

OK
Android

runOnUiThread

Handler,
AsyncTask

※queueEvent(GL)

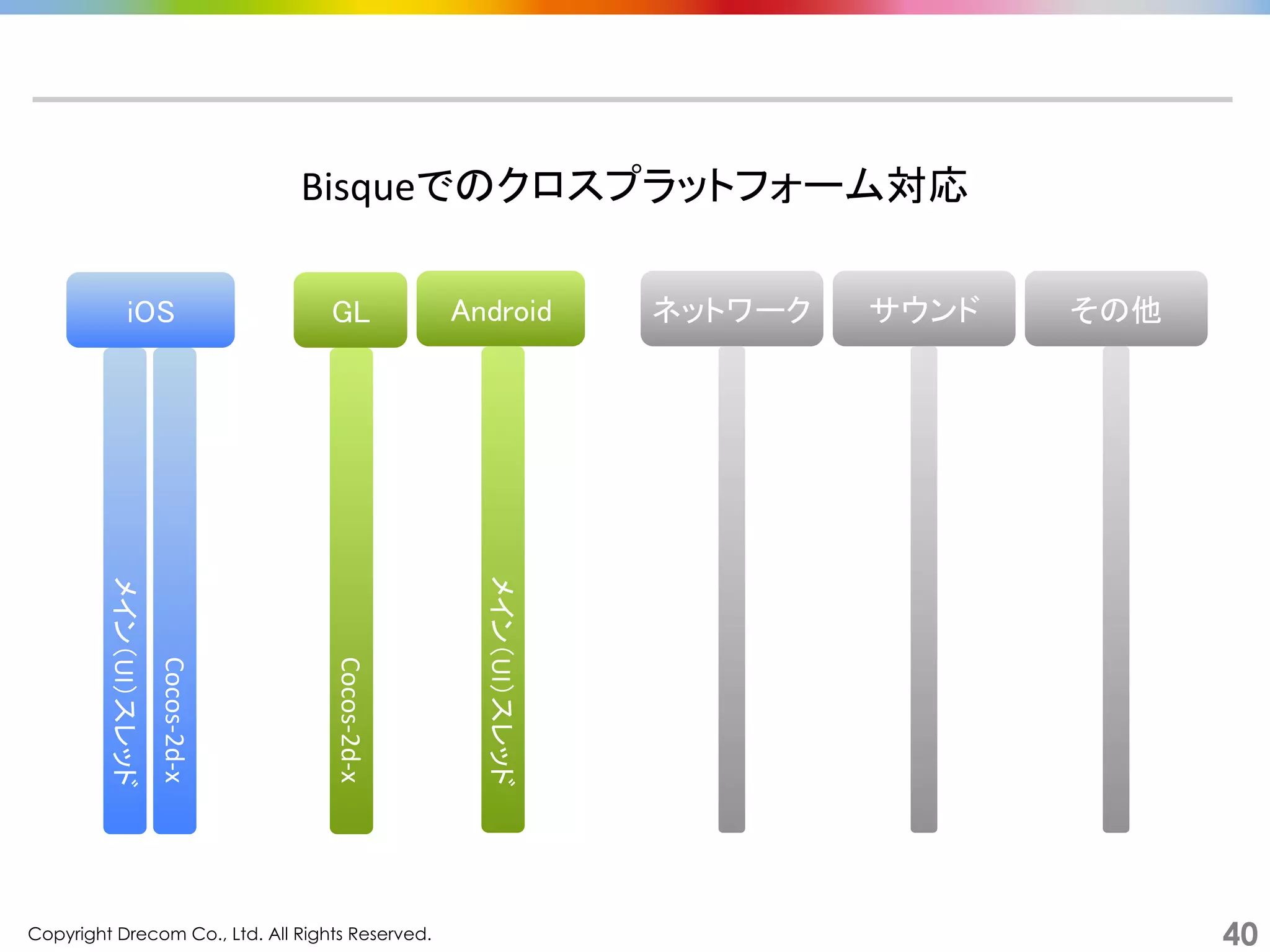

40

ネットワーク
サウンド
その他
iOS
Android
GL
メイン（UI）スレッド

Cocos-‐2d-‐x

Cocos-‐2d-‐x

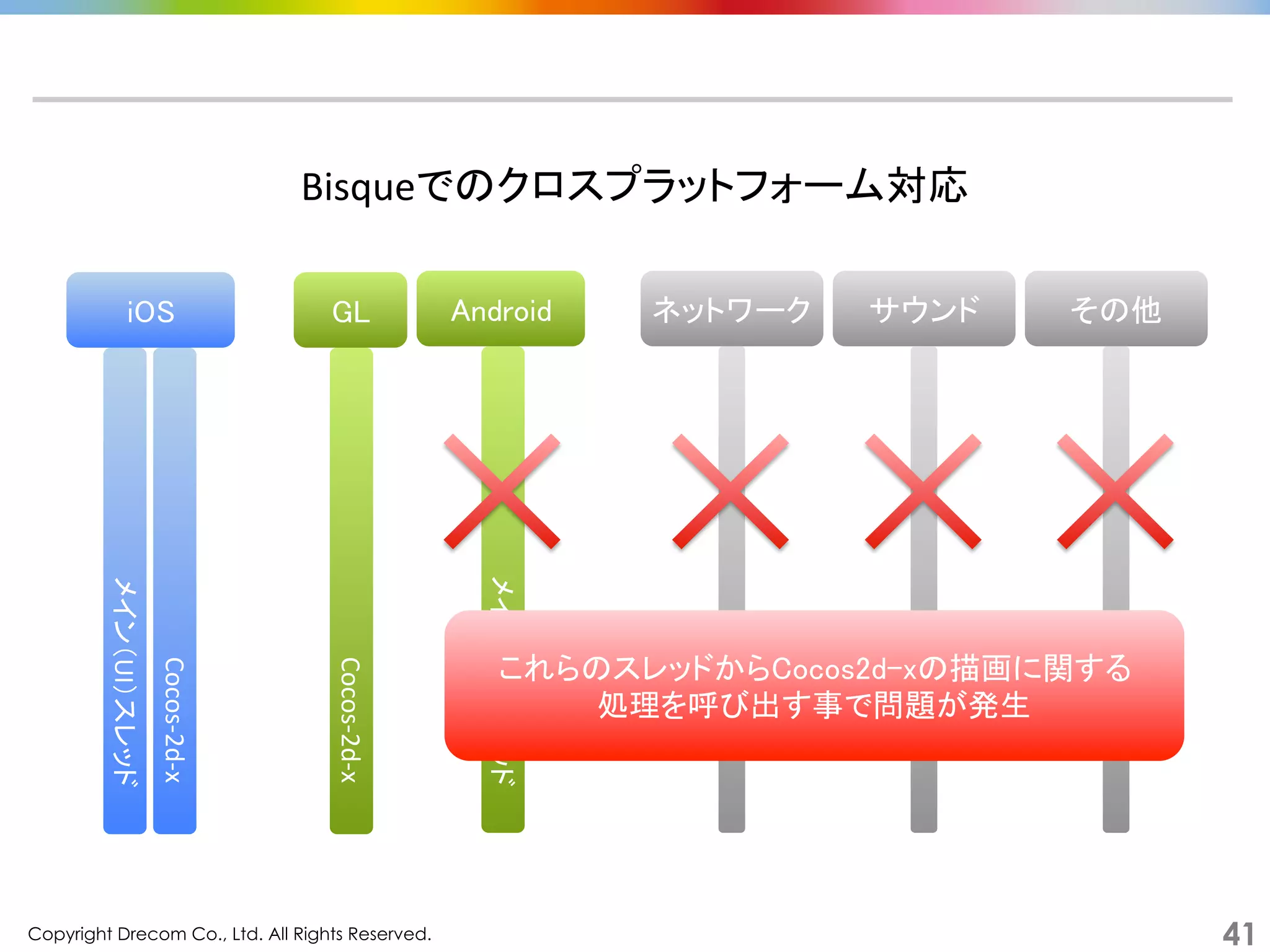

41

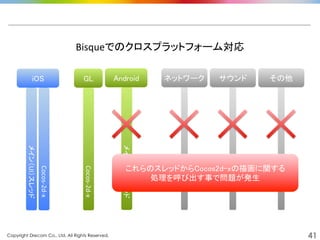

ネットワーク
サウンド
その他
iOS
Android
GL

Cocos-‐2d-‐x

Cocos-‐2d-‐x


これらのスレッドからCocos2d-xの描画に関する
処理を呼び出す事で問題が発生

42

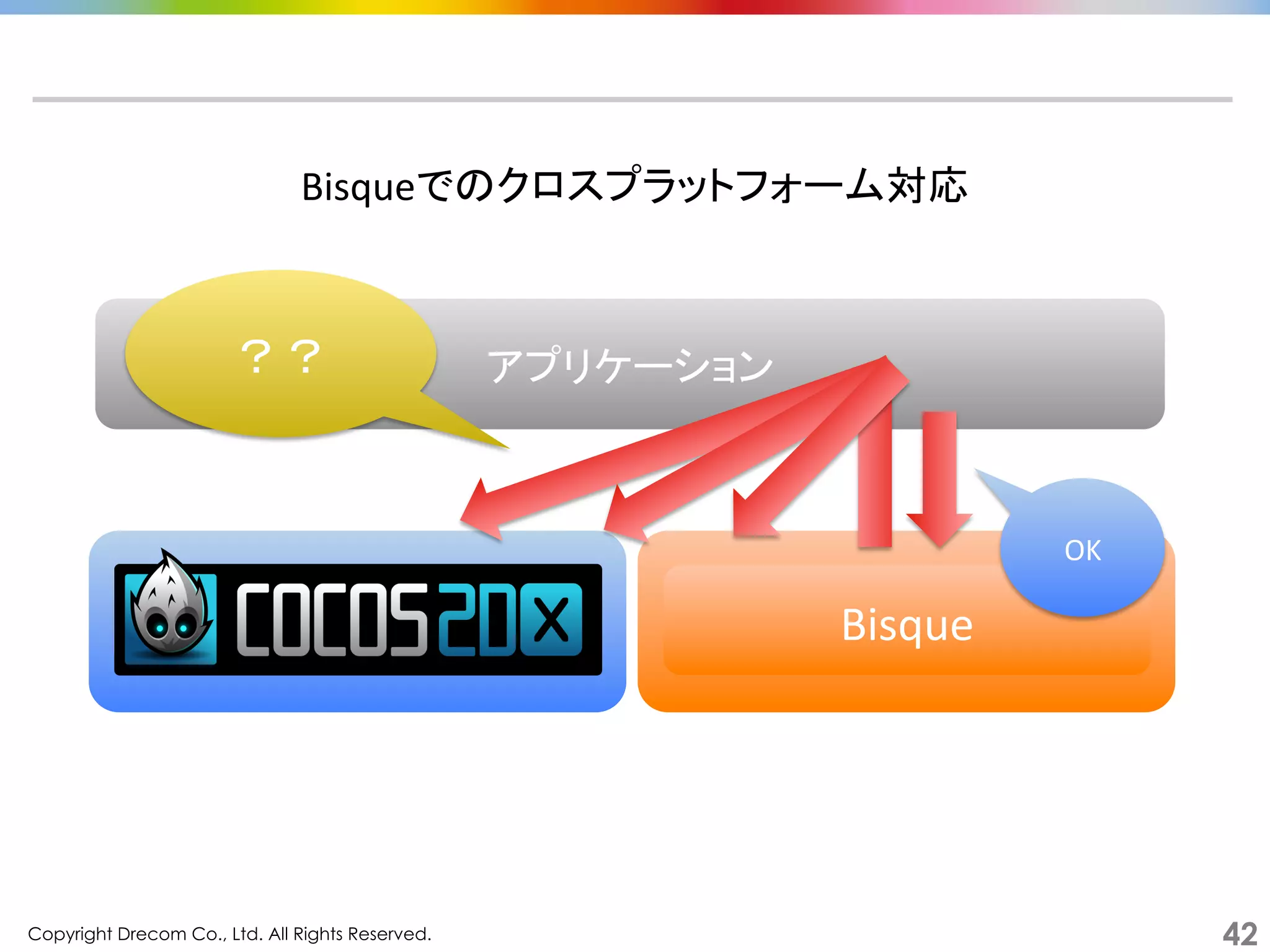

Bisque

？？
OK

43

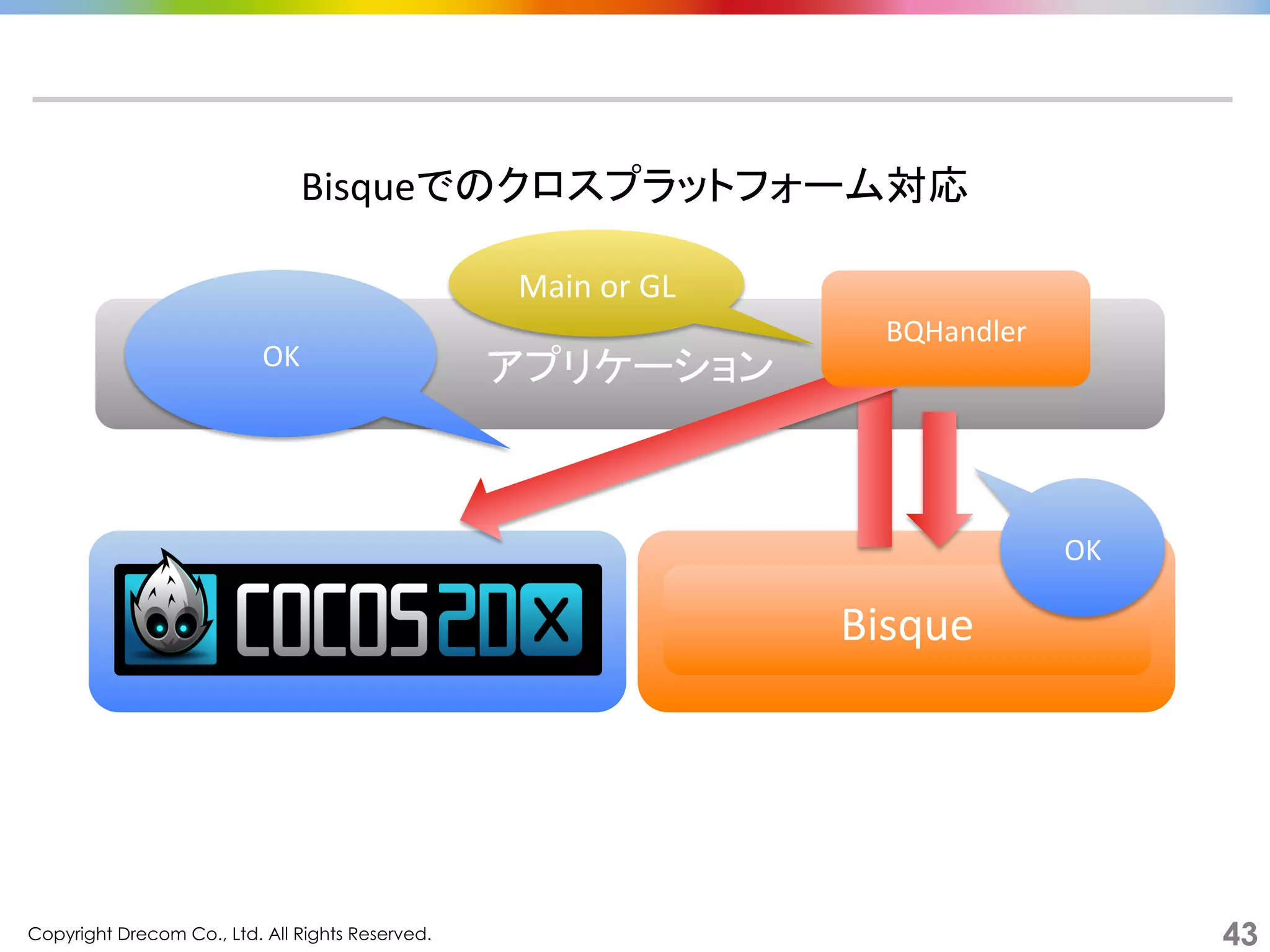

Bisque

Main
or
GL
OK
BQHandler

OK

44

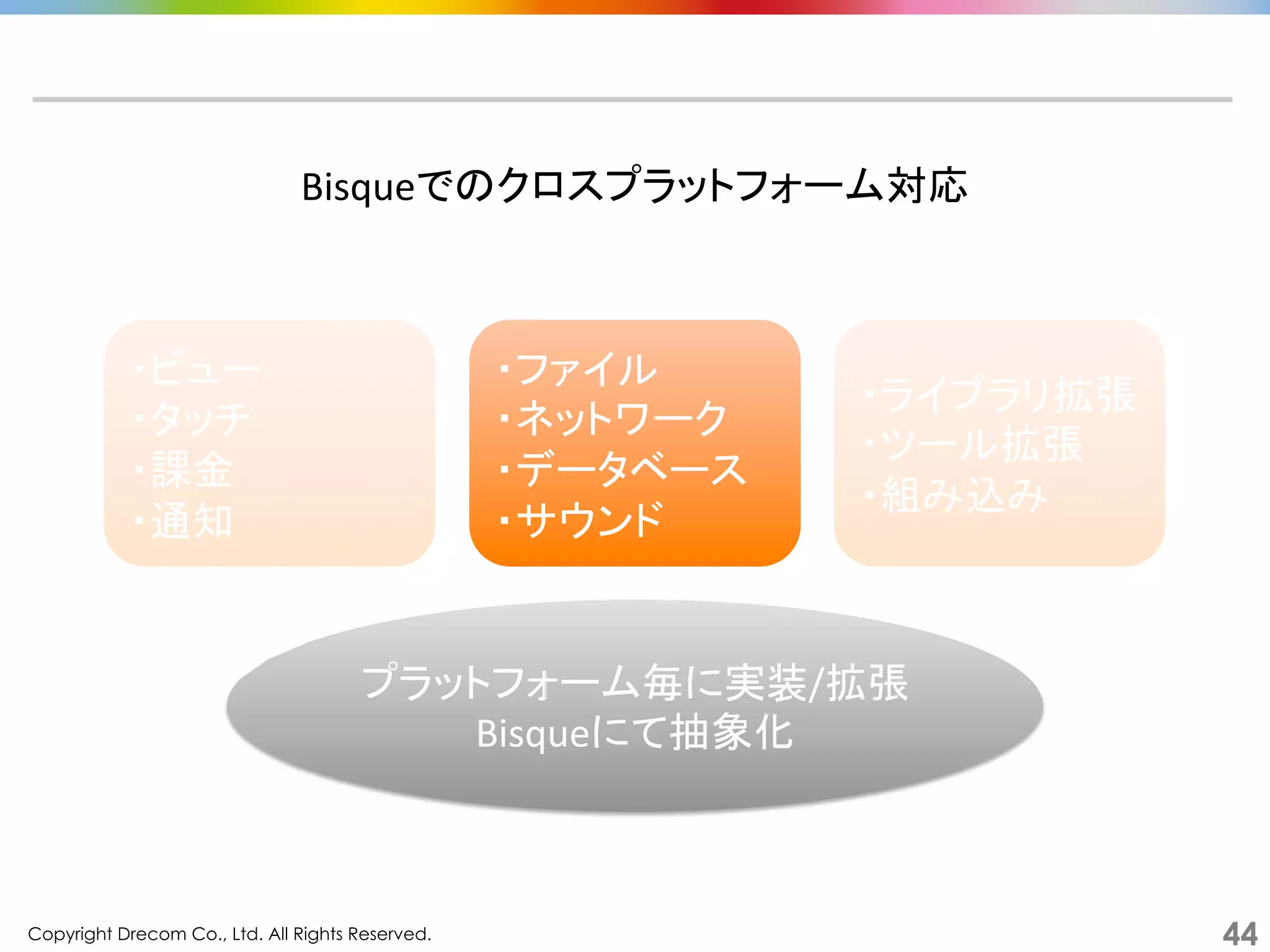

・ビュー

・タッチ

・課金

・通知

・ファイル

・ネットワーク

・データベース

・サウンド

・ライブラリ拡張

・ツール拡張

・組み込み

プラットフォーム毎に実装/拡張

Bisqueにて抽象化


45
⾃自⼰己紹介
SG事業本部開発部アーキテクト
市川毅明
•  Role:
–  ゲーム・汎⽤用基盤開発
•  Ability:
–  サーバー・クライアント開発
–  ゲーム（バイオハザード系）
–  釣り

46

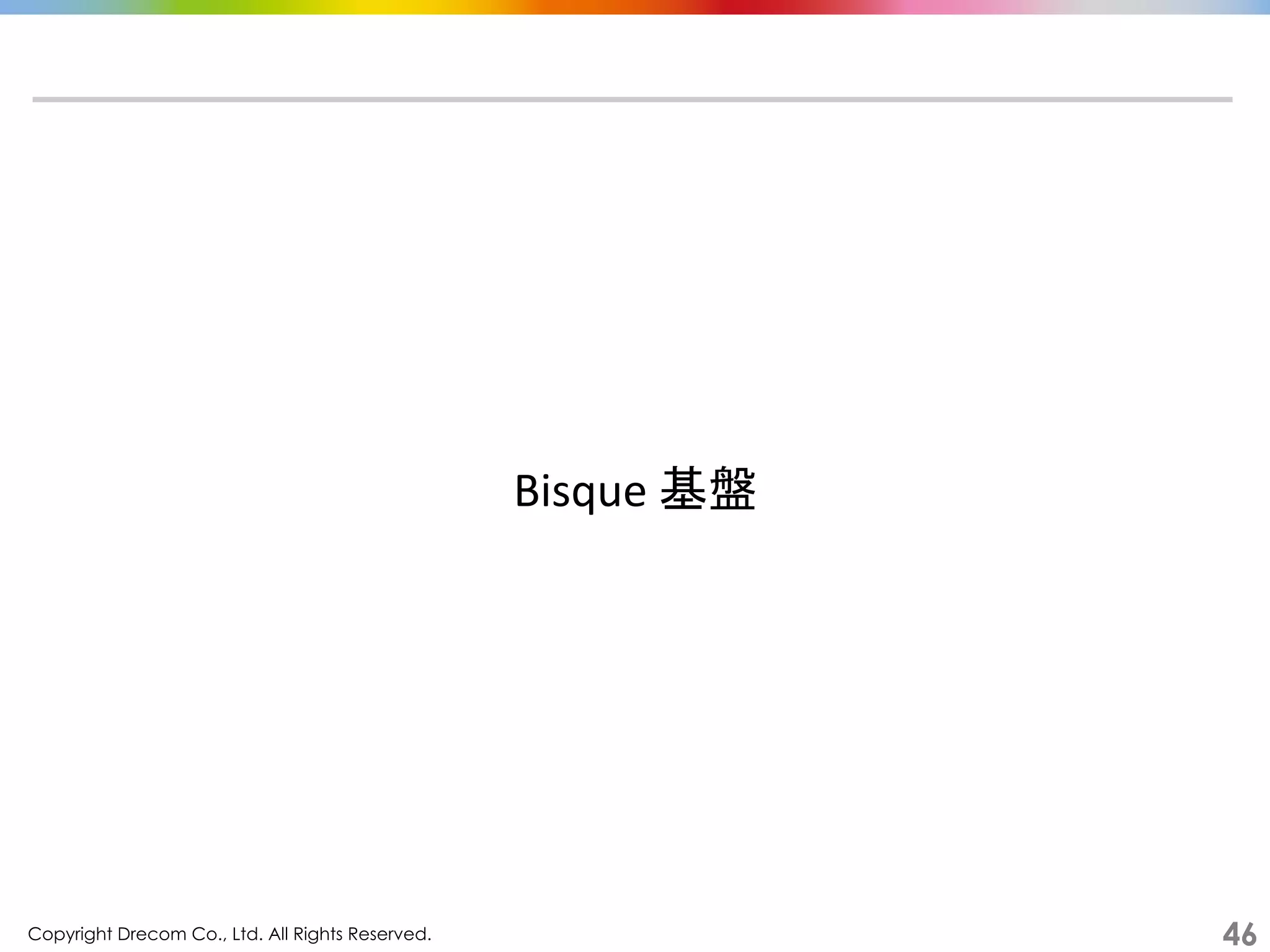

Bisque
基盤

47

48

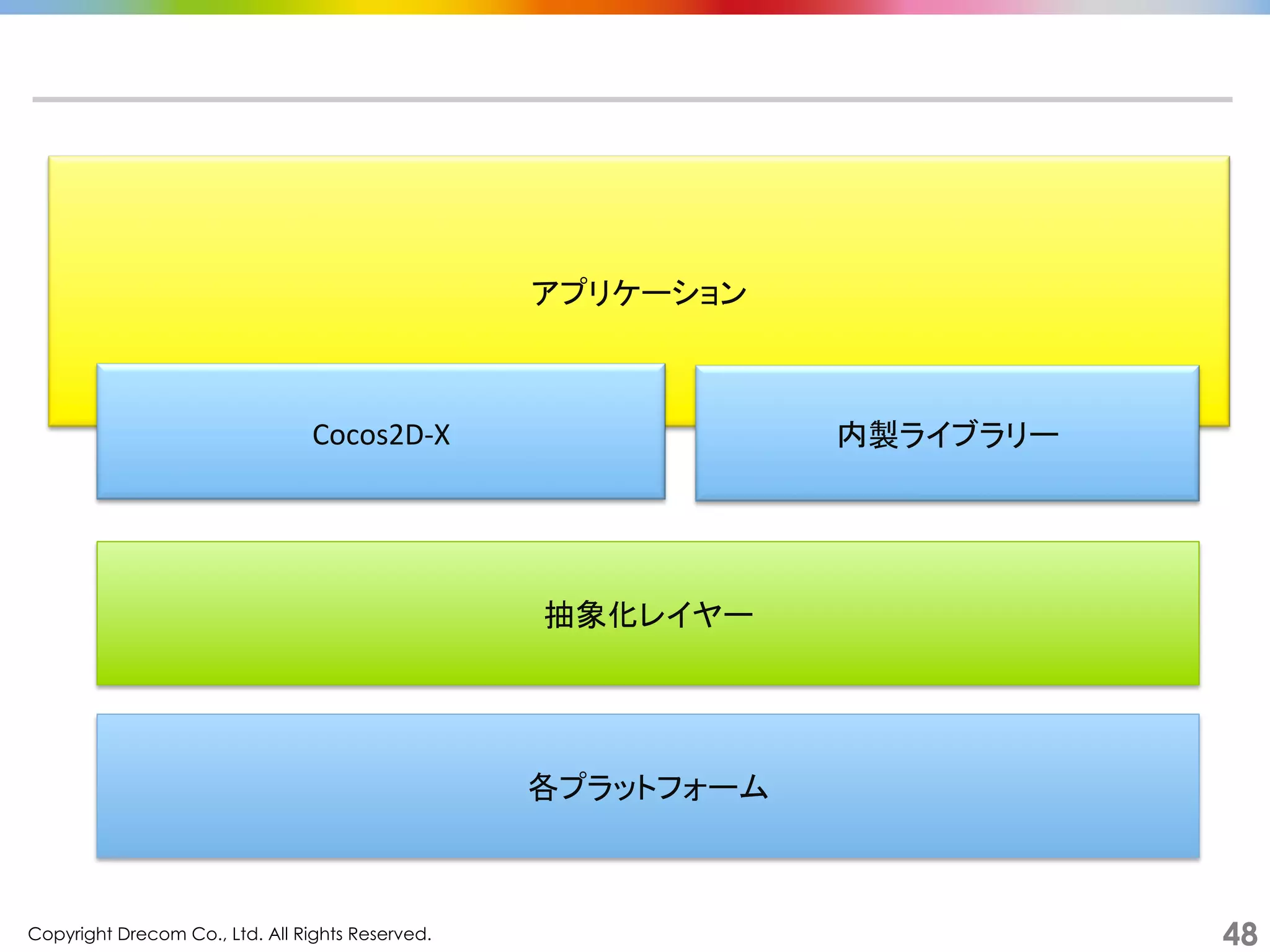

Cocos2D-‐X
内製ライブラリー
各プラットフォーム

49

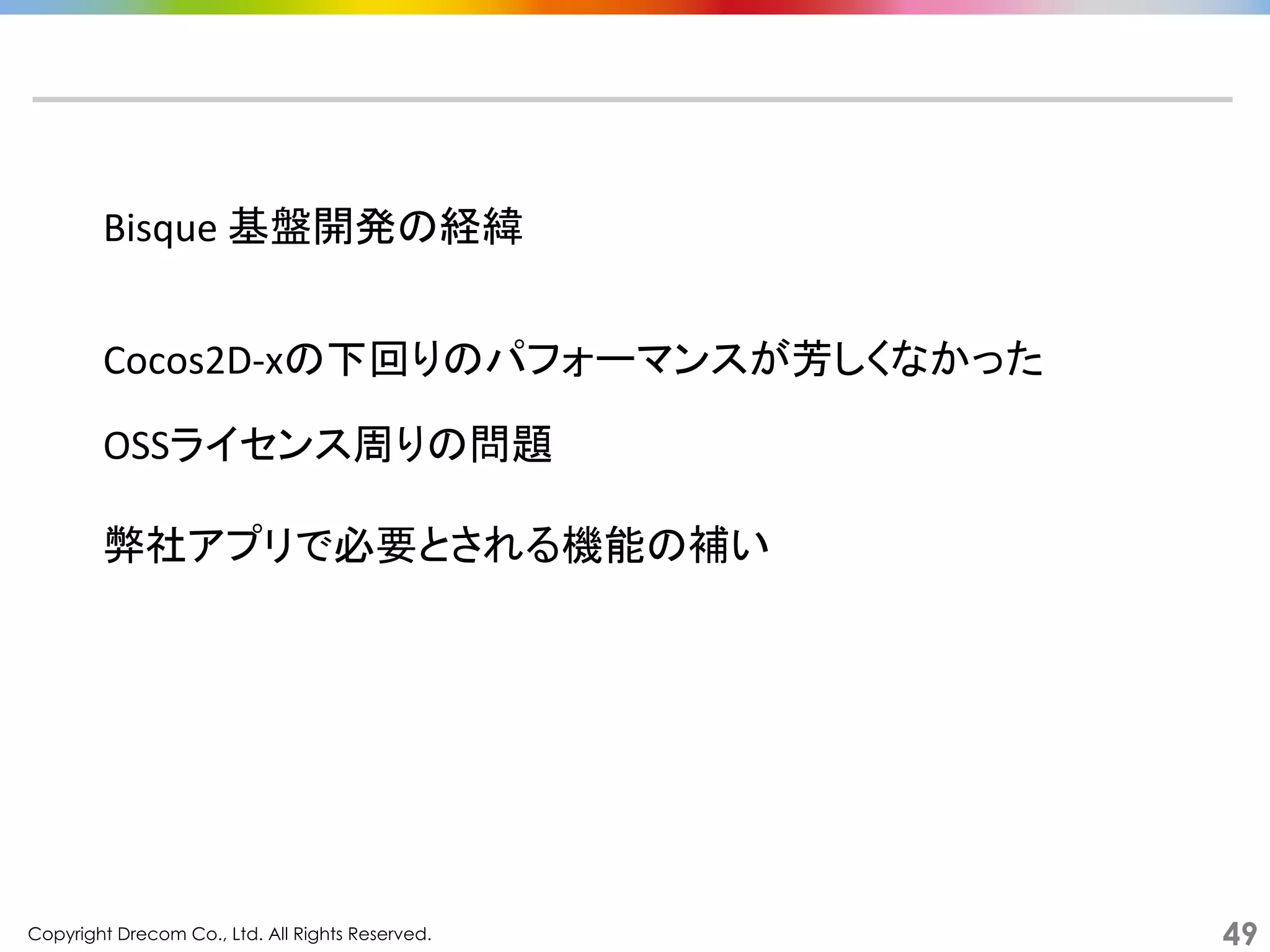

Bisque
基盤開発の経緯

Cocos2D-‐xの下回りのパフォーマンスが芳しくなかった

OSSライセンス周りの問題

弊社アプリで必要とされる機能の補い

50

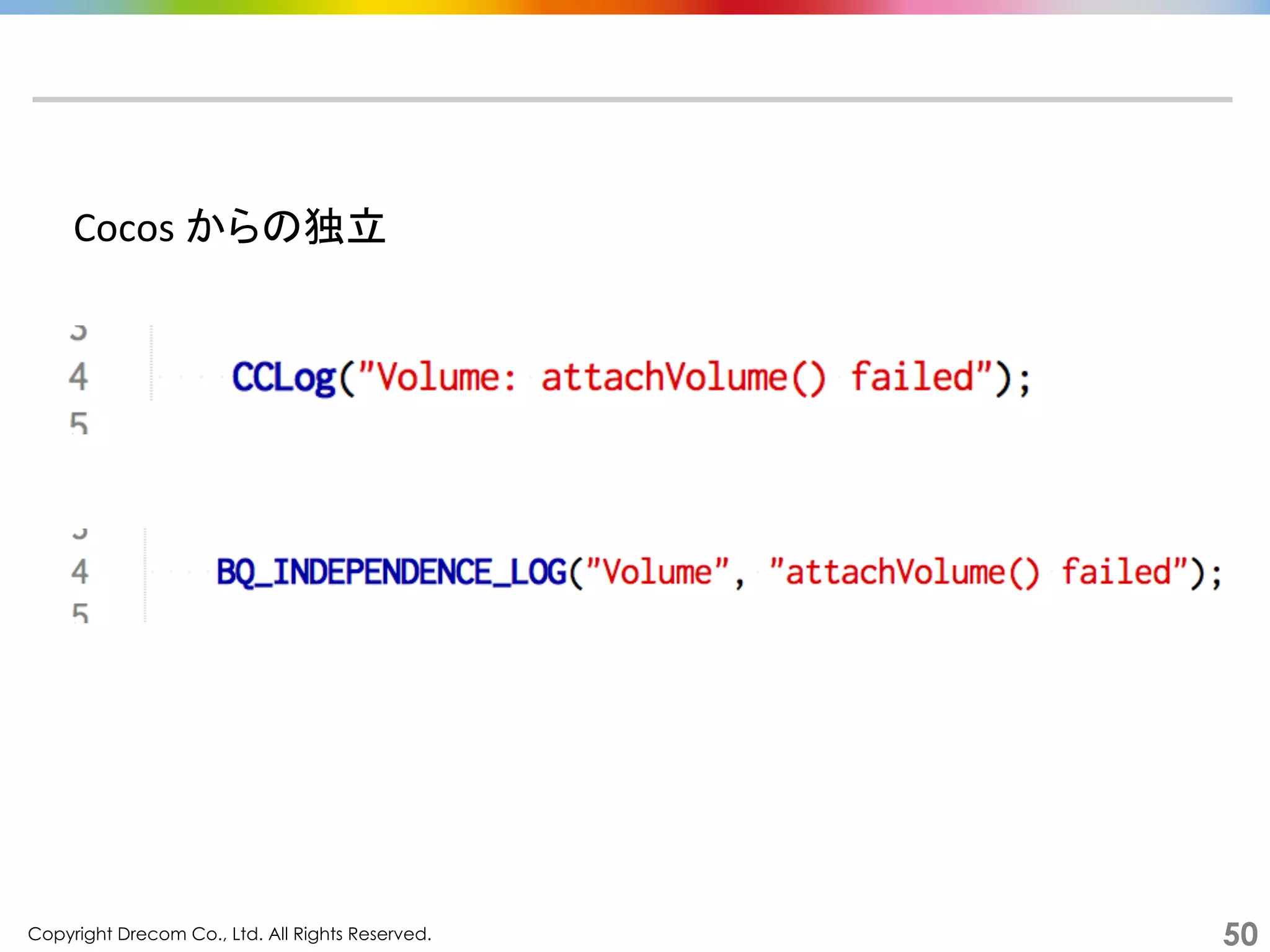

Cocos
からの独立

51
抽象化設計

52

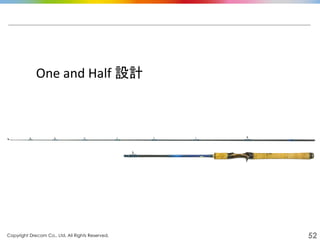

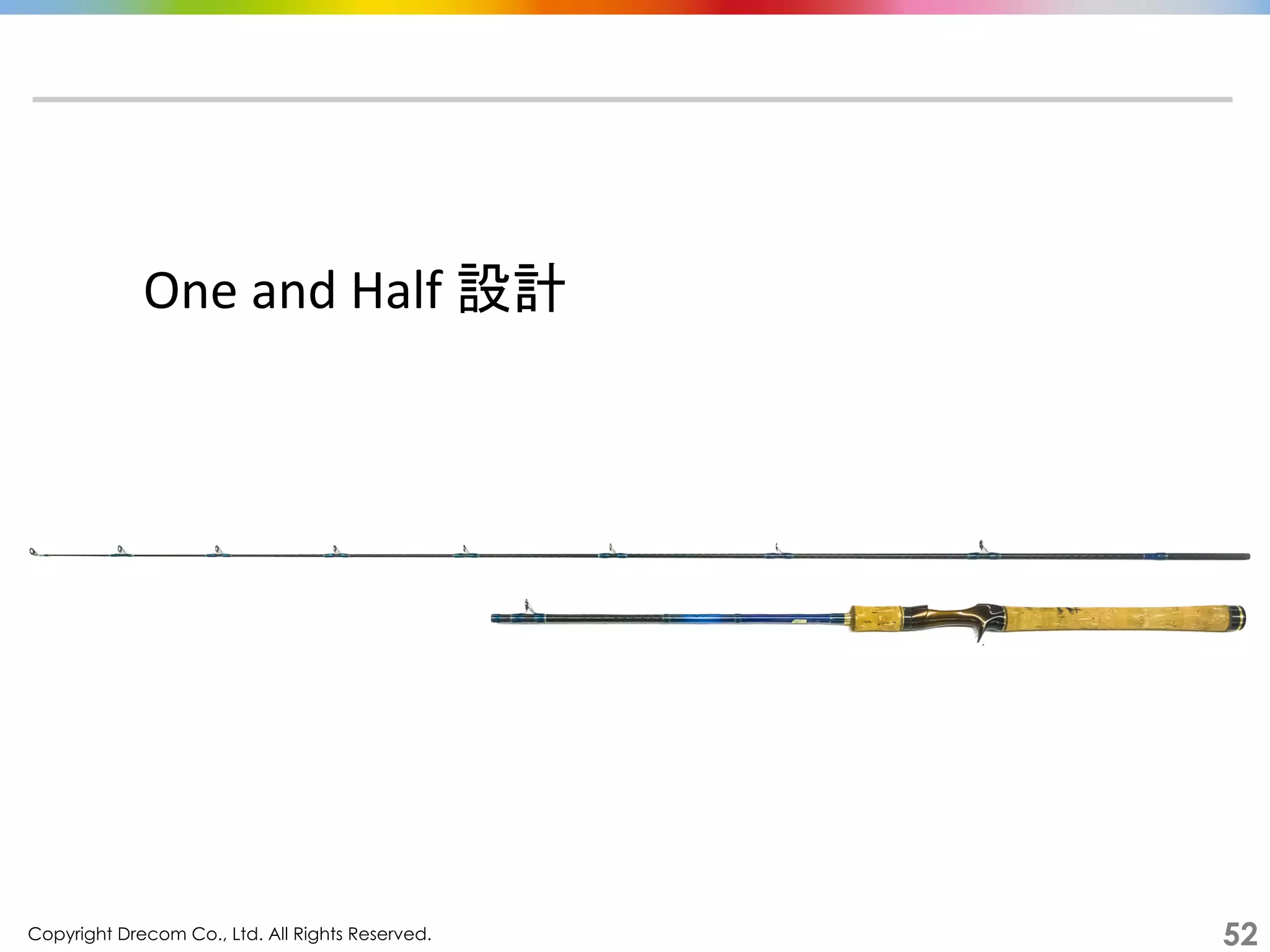

One
and
Half
設計

53
柔軟な上部

(ライブラリー層)
強靭な設計の根元

(抽象化レイヤー)

54

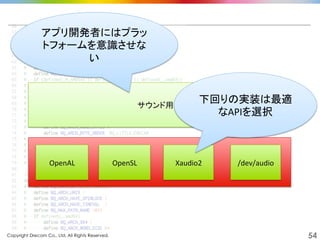

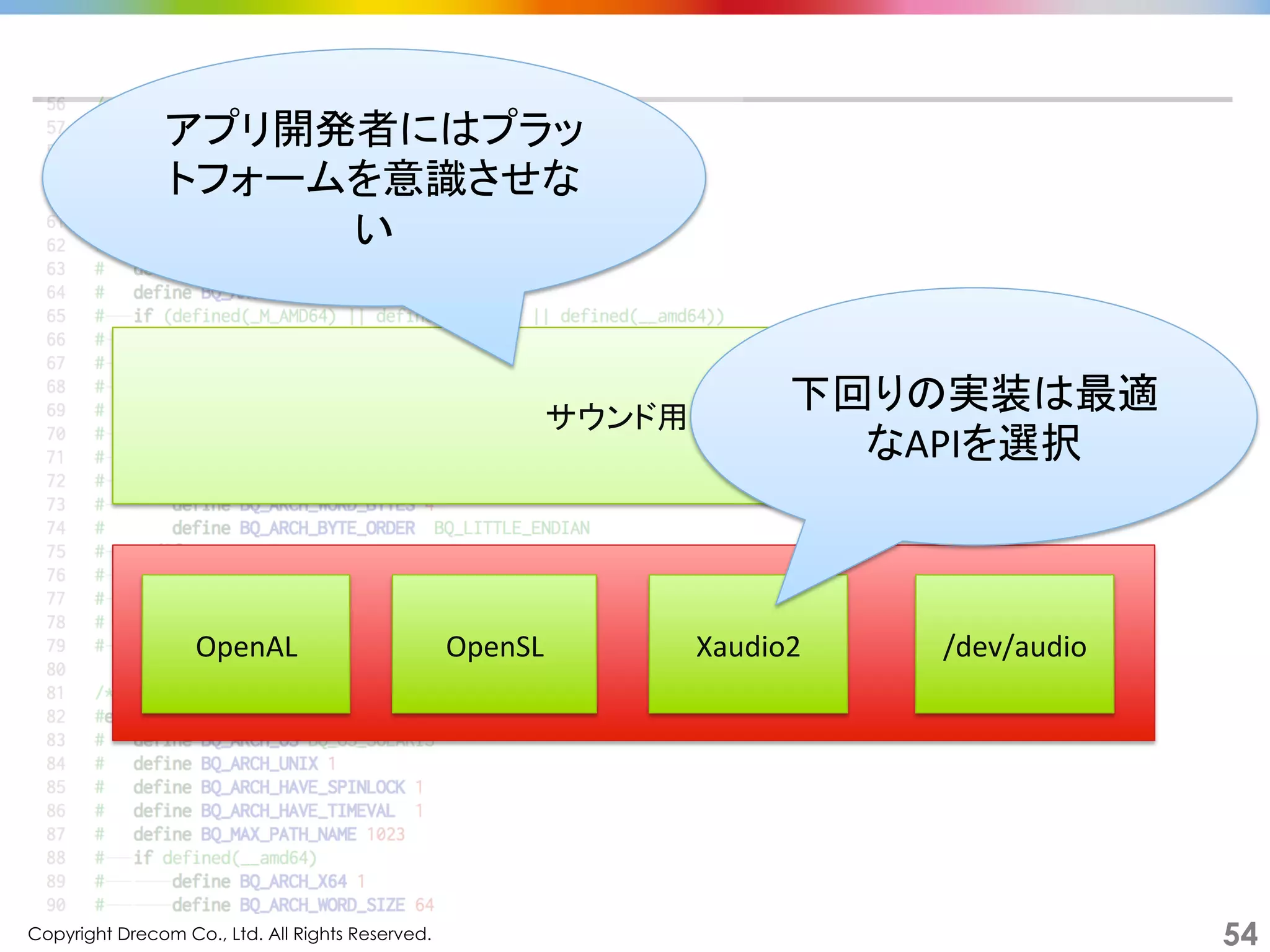

サウンド用I/F
OpenAL
OpenSL
/dev/audio
Xaudio2
下回りの実装は最適
なAPIを選択

アプリ開発者にはプラッ
トフォームを意識させな
い

55
難読化アルゴリズムについて

56

57
運用の柔軟性を実現するアーカイブ実装

58

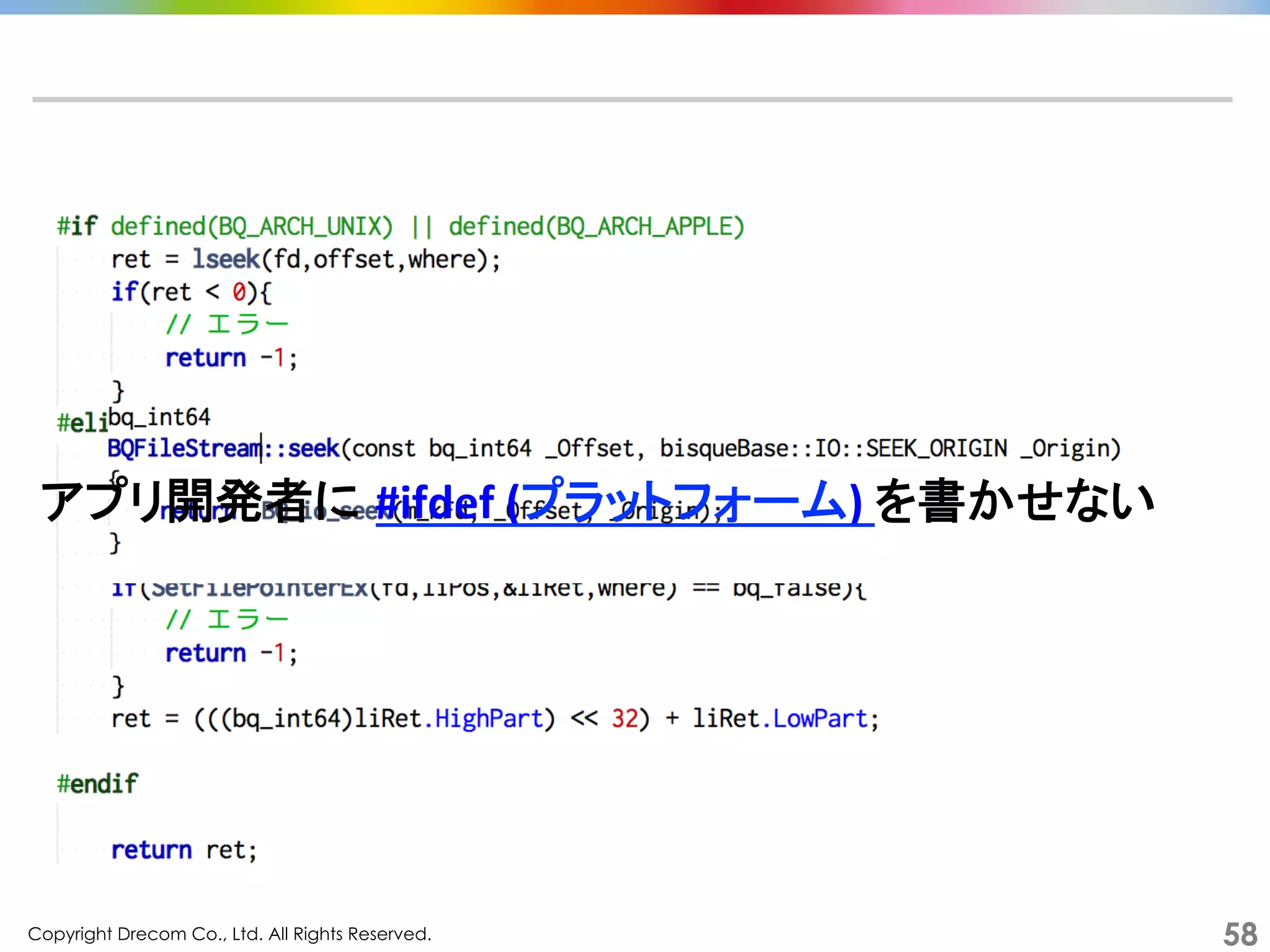

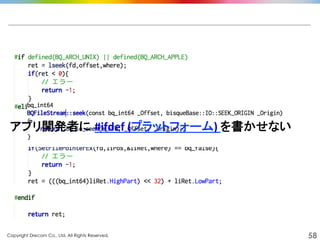

アプリ開発者に #ifdef
(プラットフォーム)
を書かせない

59

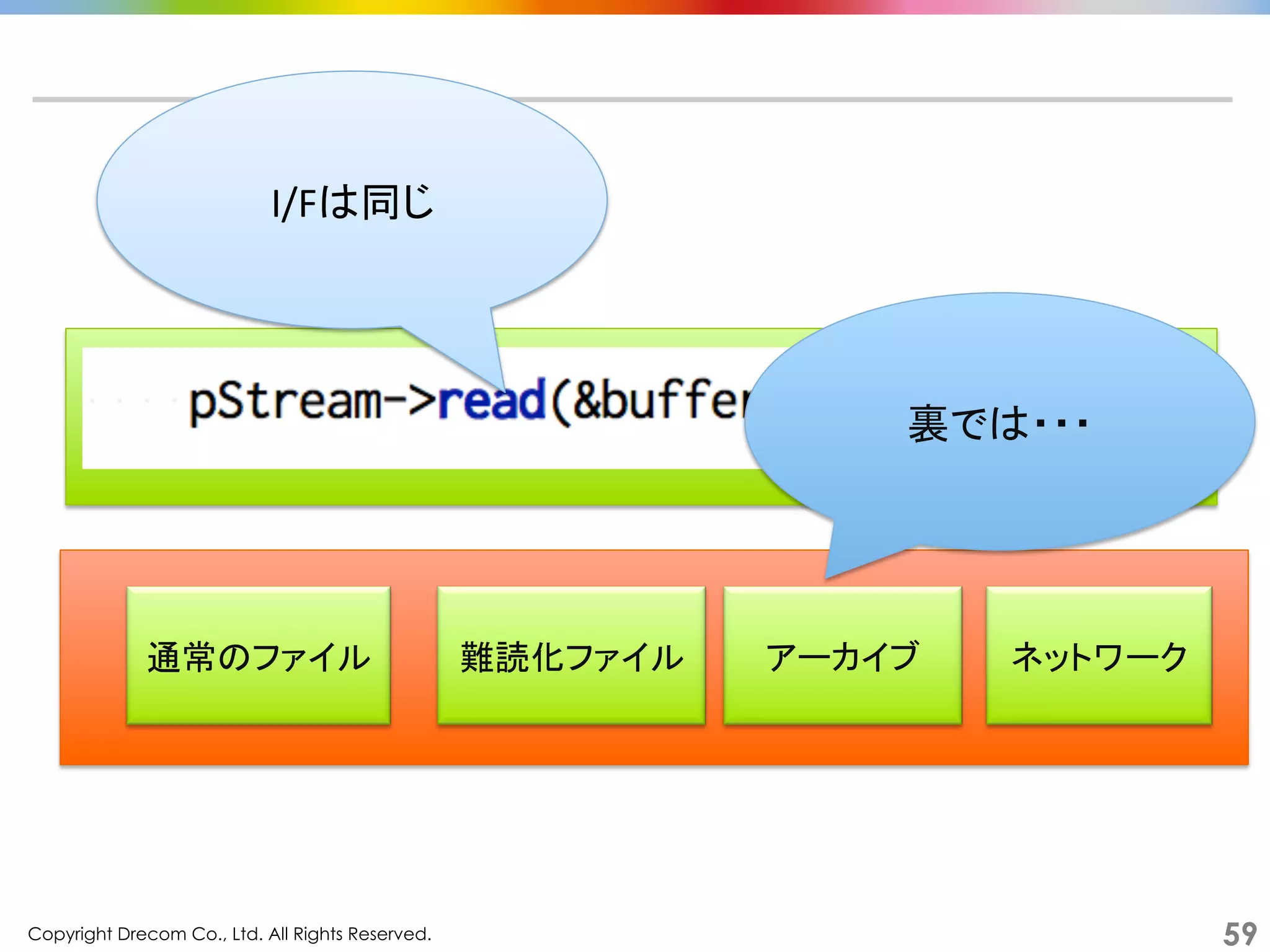

read()
通常のファイル
難読化ファイル
ネットワーク
アーカイブ
裏では・・・
I/Fは同じ

60

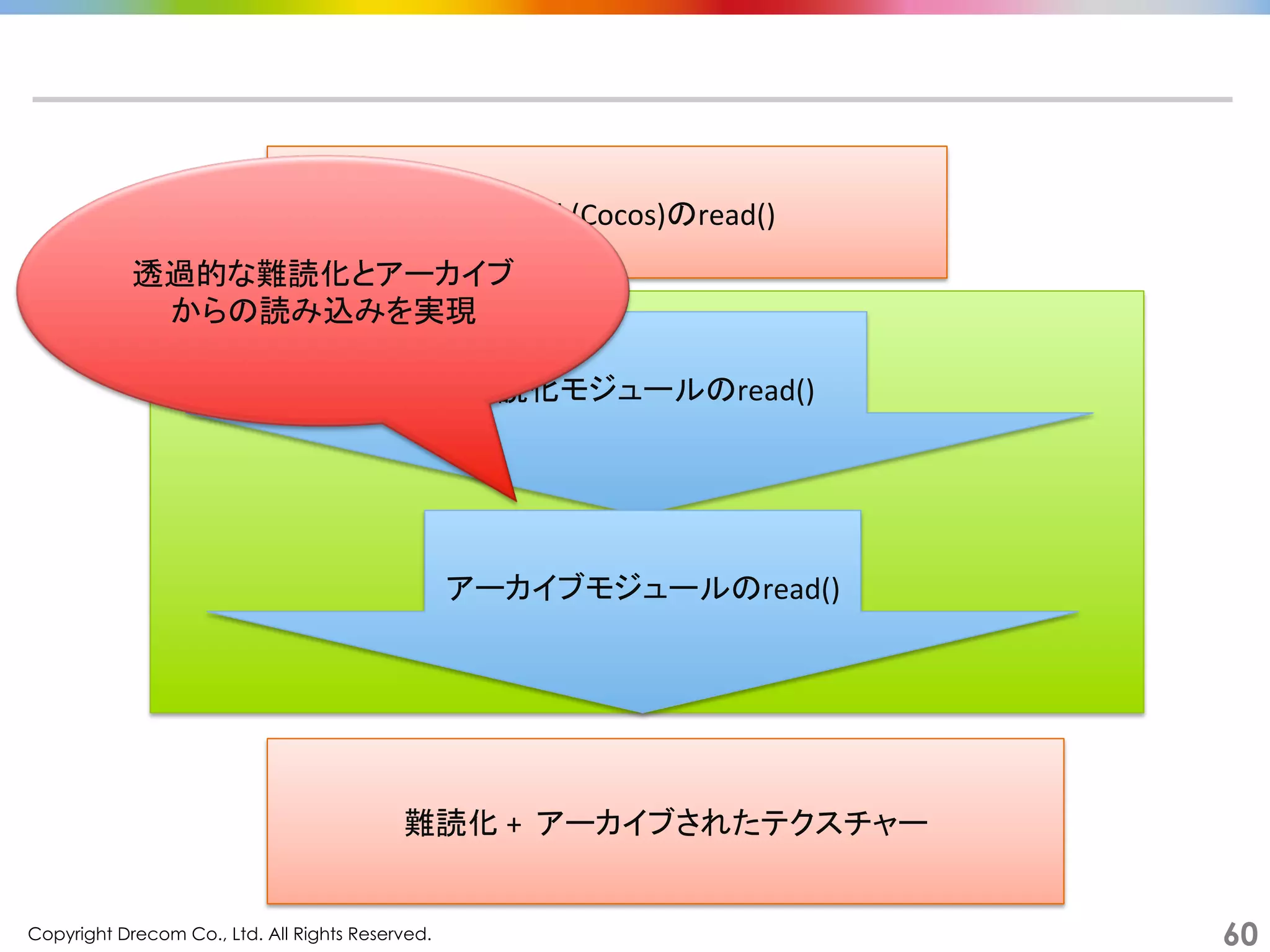

難読化
+

アーカイブされたテクスチャー
CCFileUGl
(Cocos)のread()
難読化モジュールのread()
アーカイブモジュールのread()
透過的な難読化とアーカイブ
からの読み込みを実現

61

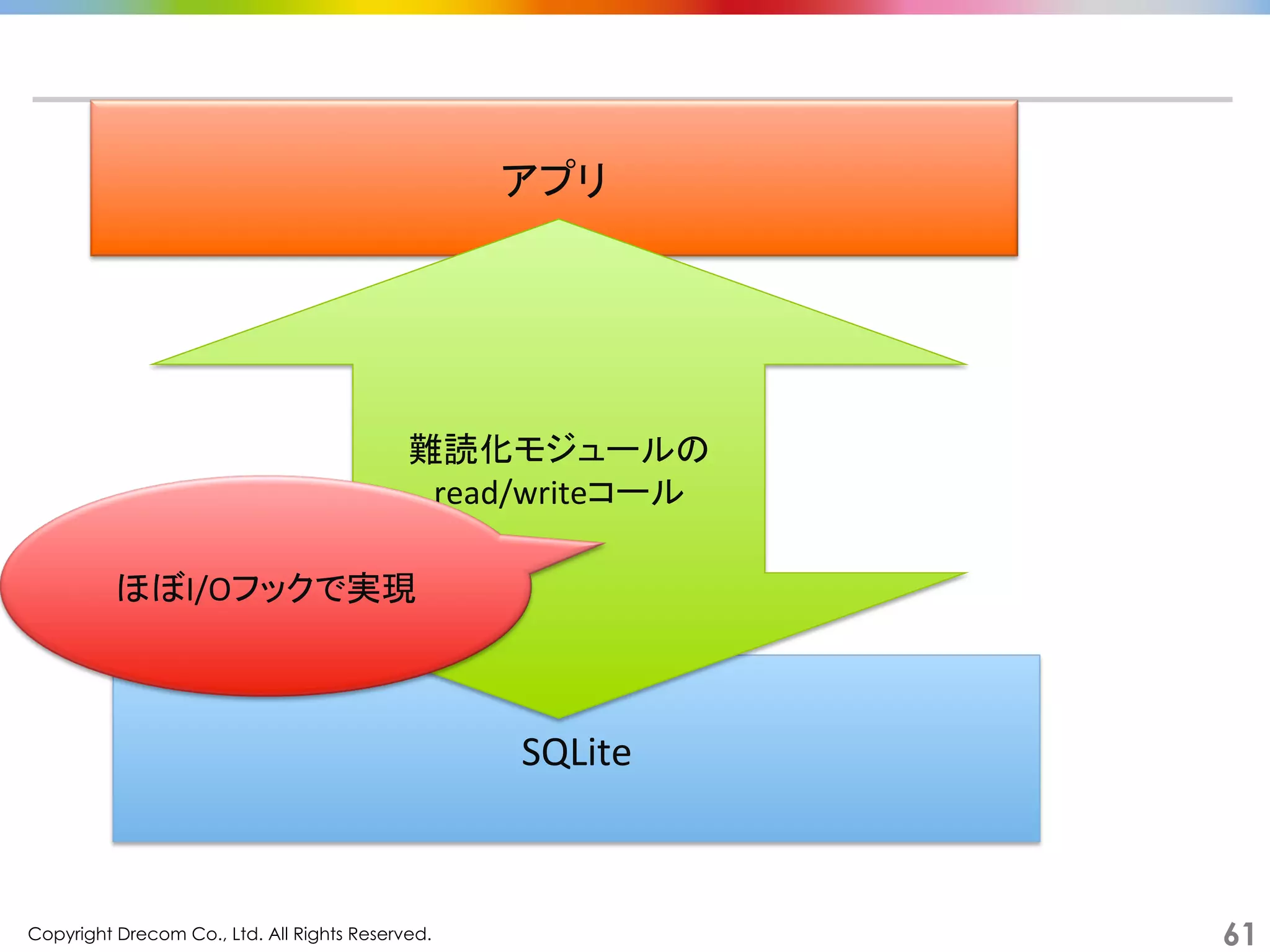

アプリ
SQLite
難読化モジュールの

read/writeコール
ほぼI/Oフックで実現

62

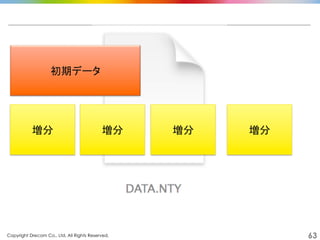

63
初期データ
増分
増分
増分
増分

64

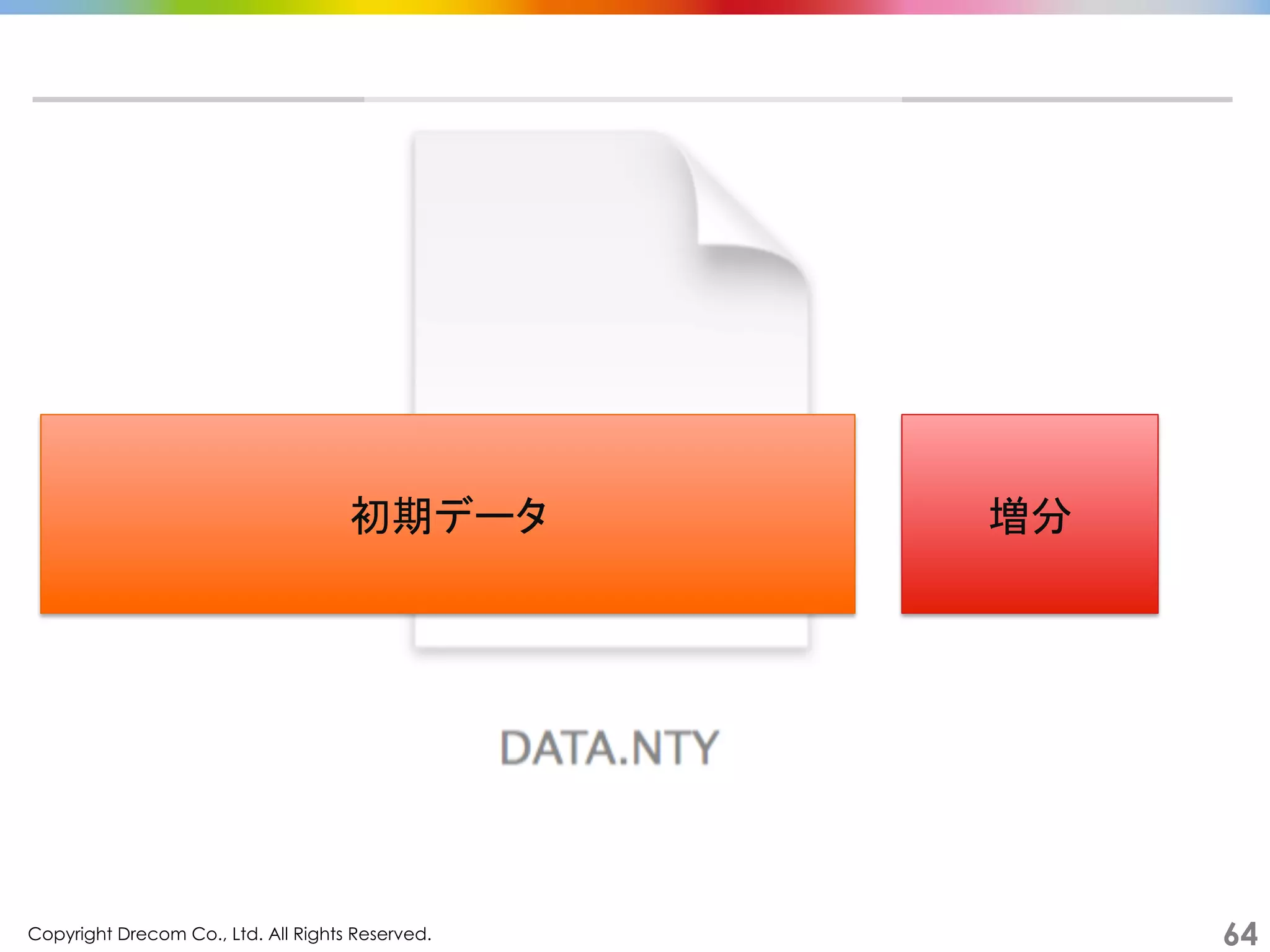

初期データ
増分

65

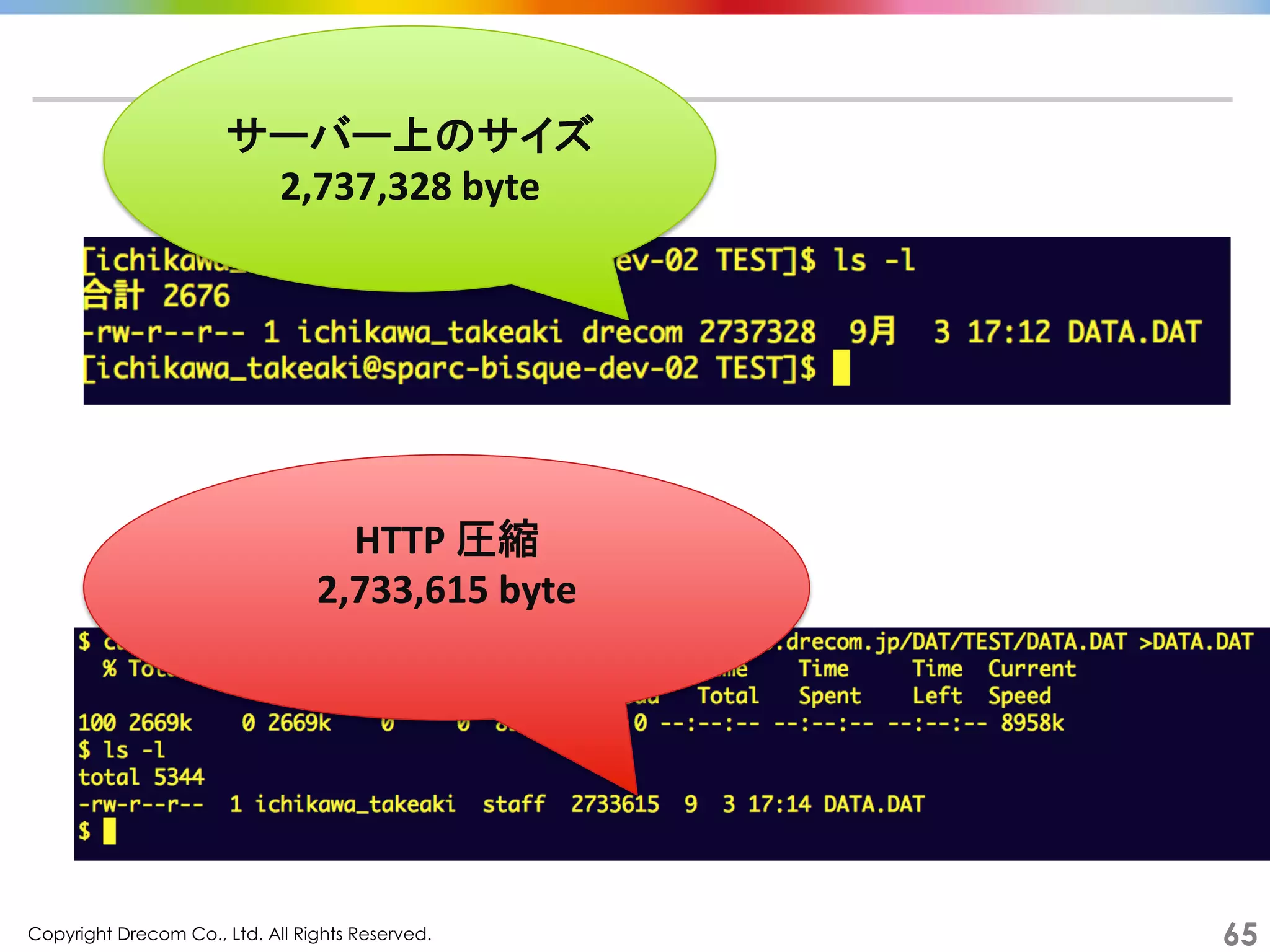

HTTP
圧縮

2,733,615
byte

サーバー上のサイズ

2,737,328
byte

66

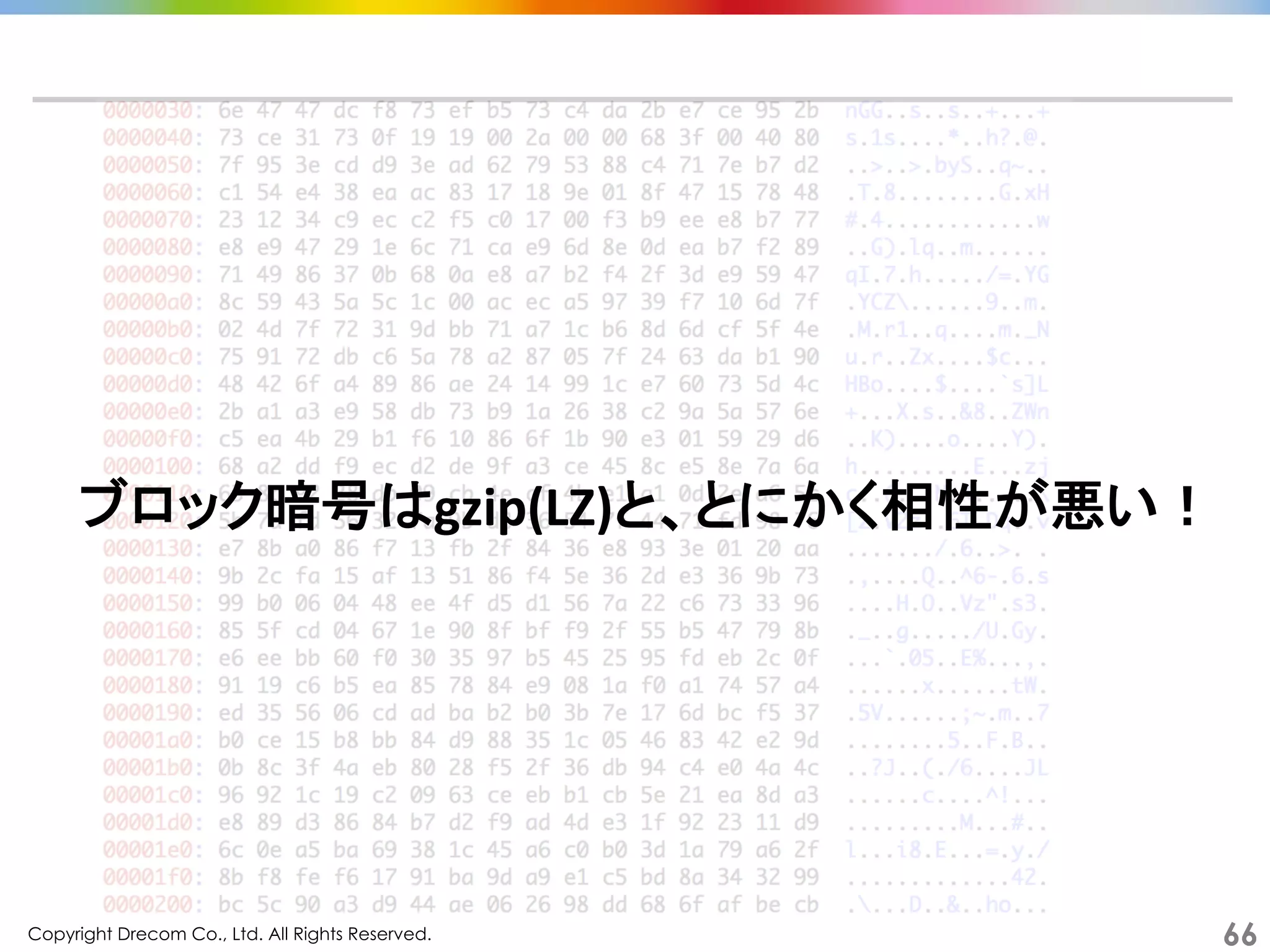

ブロック暗号はgzip(LZ)と、とにかく相性が悪い！

67

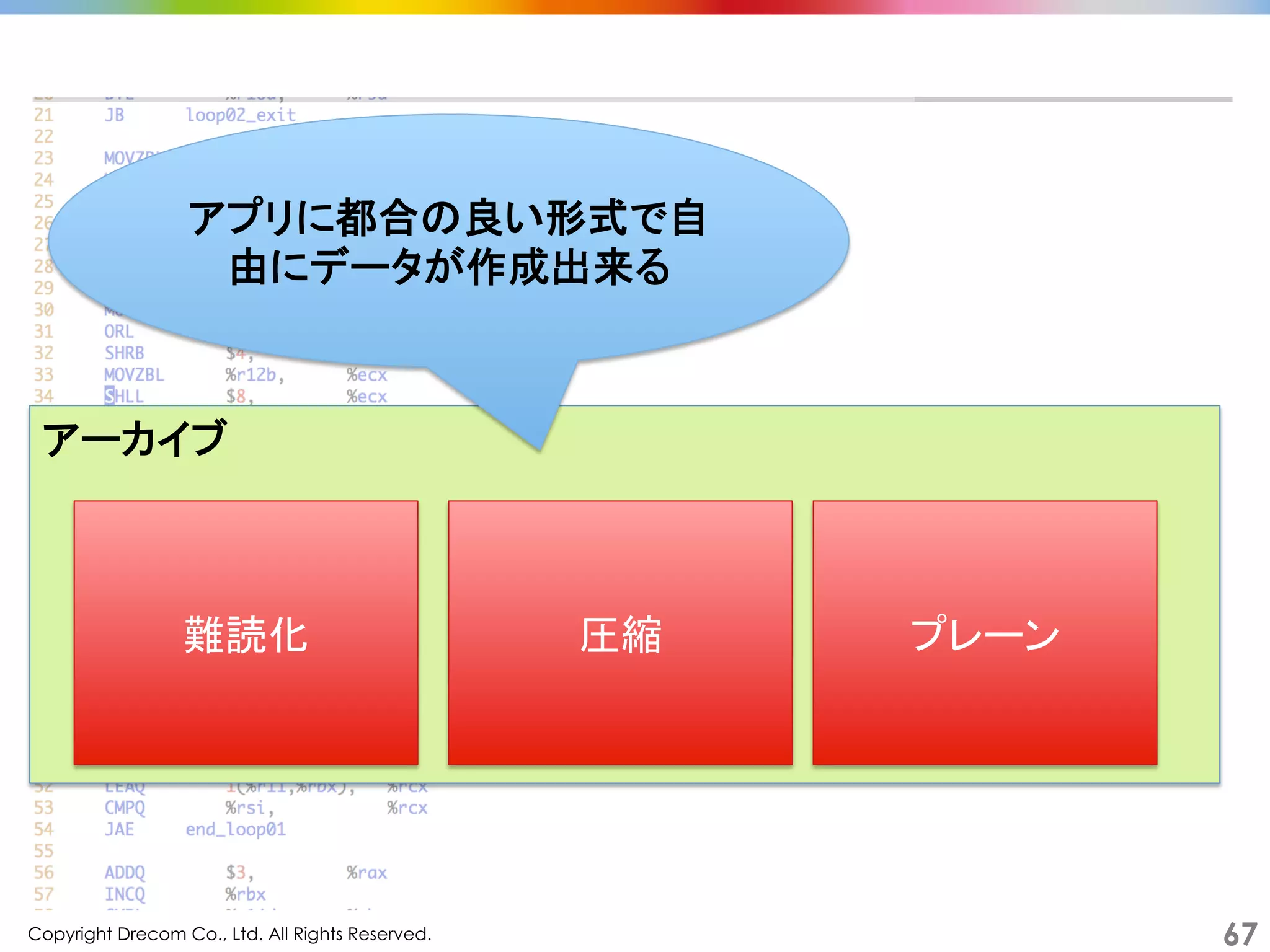

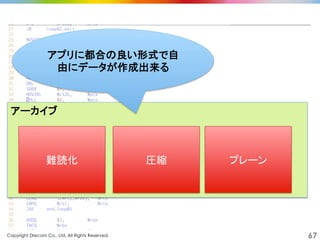

アーカイブ
難読化
圧縮
プレーン
アプリに都合の良い形式で自
由にデータが作成出来る

68

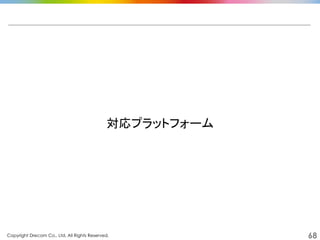

対応プラットフォーム

69

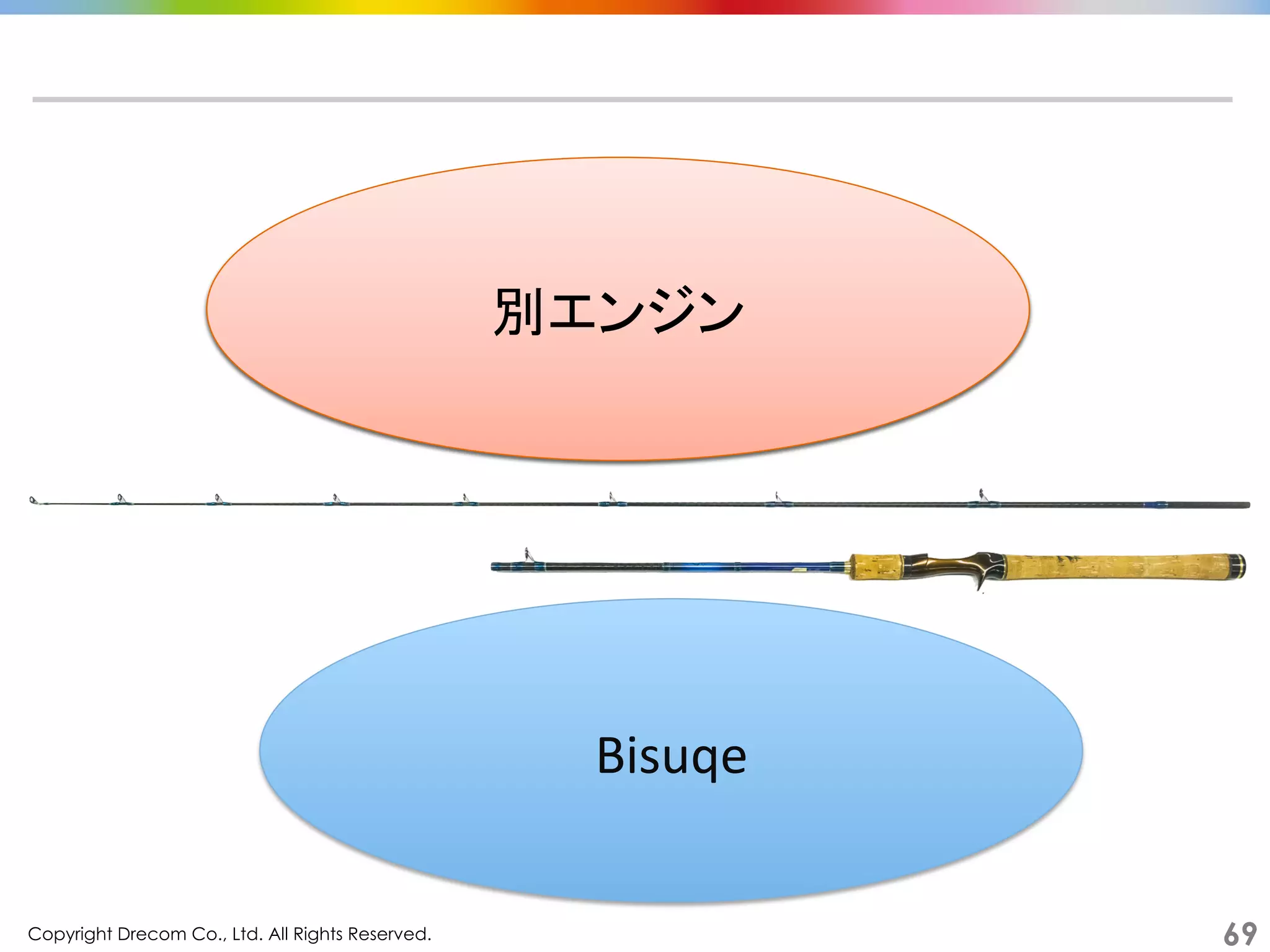

Bisuqe
Cocos2D-‐x
別エンジン

70

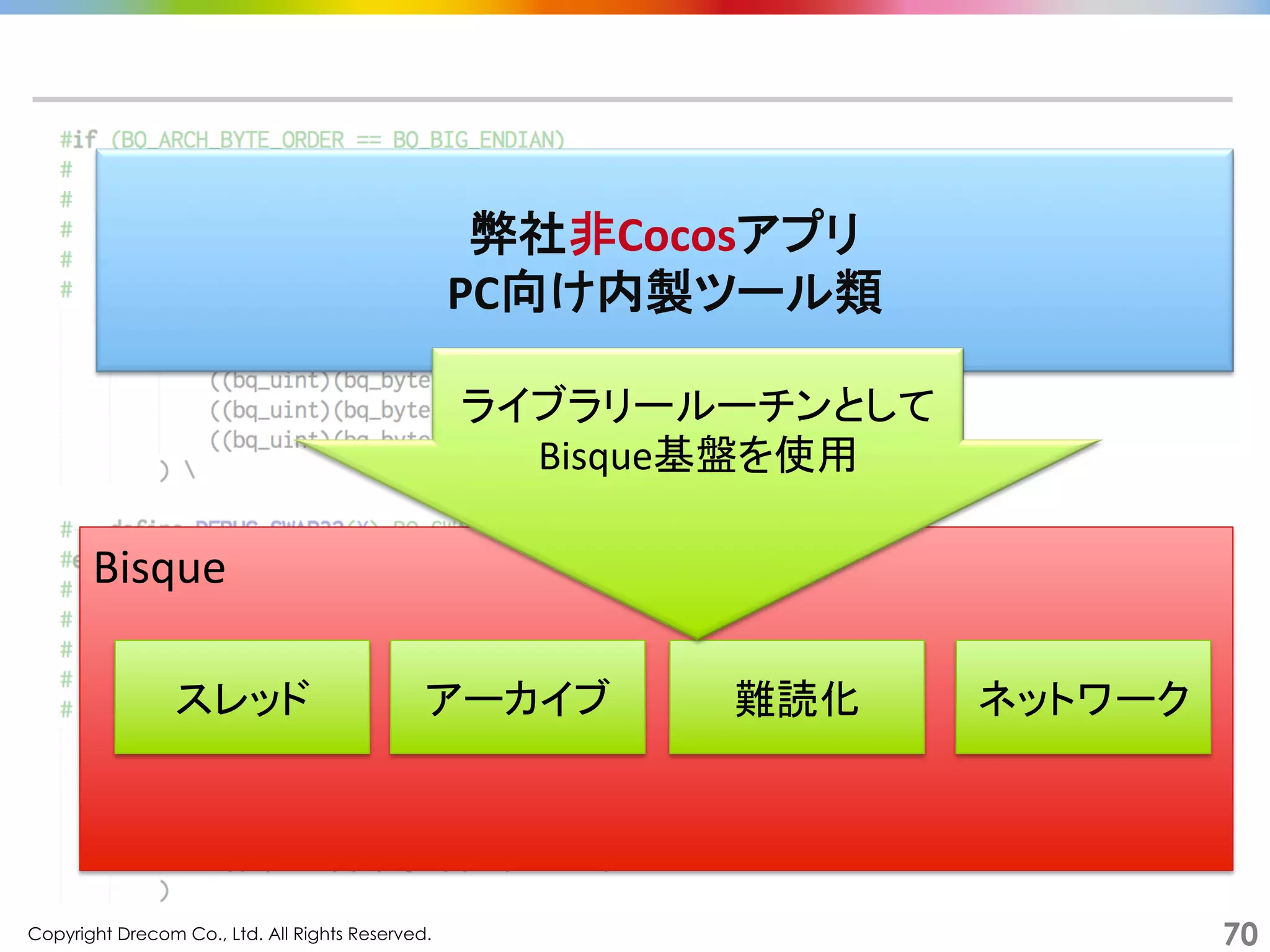

弊社非Cocosアプリ
PC向け内製ツール類
Bisque
スレッド
アーカイブ
難読化
ネットワーク
ライブラリールーチンとして

Bisque基盤を使用

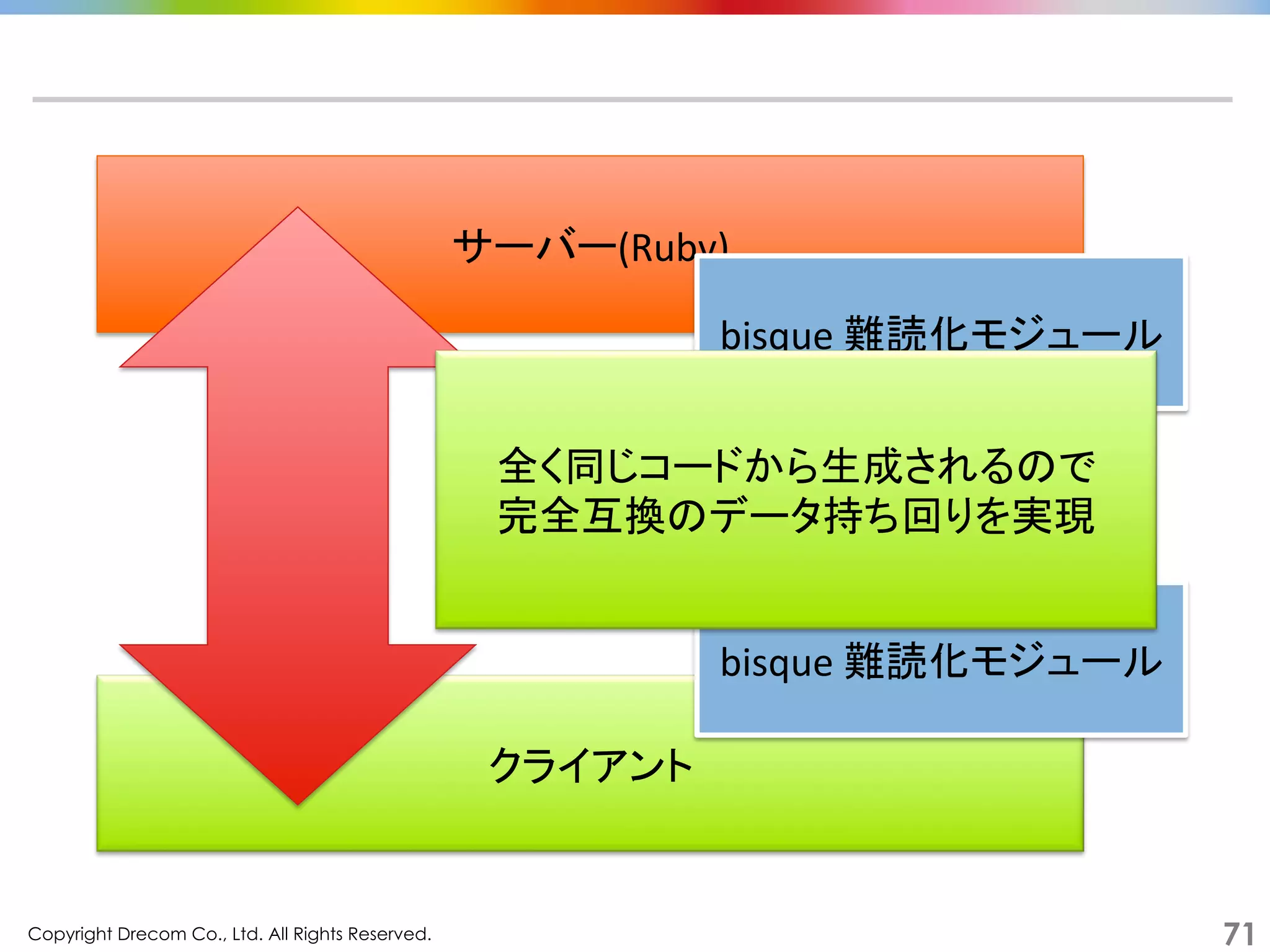

71
サーバー(Ruby)
クライアント
bisque
難読化モジュール
bisque
難読化モジュール
全く同じコードから生成されるので

完全互換のデータ持ち回りを実現

72

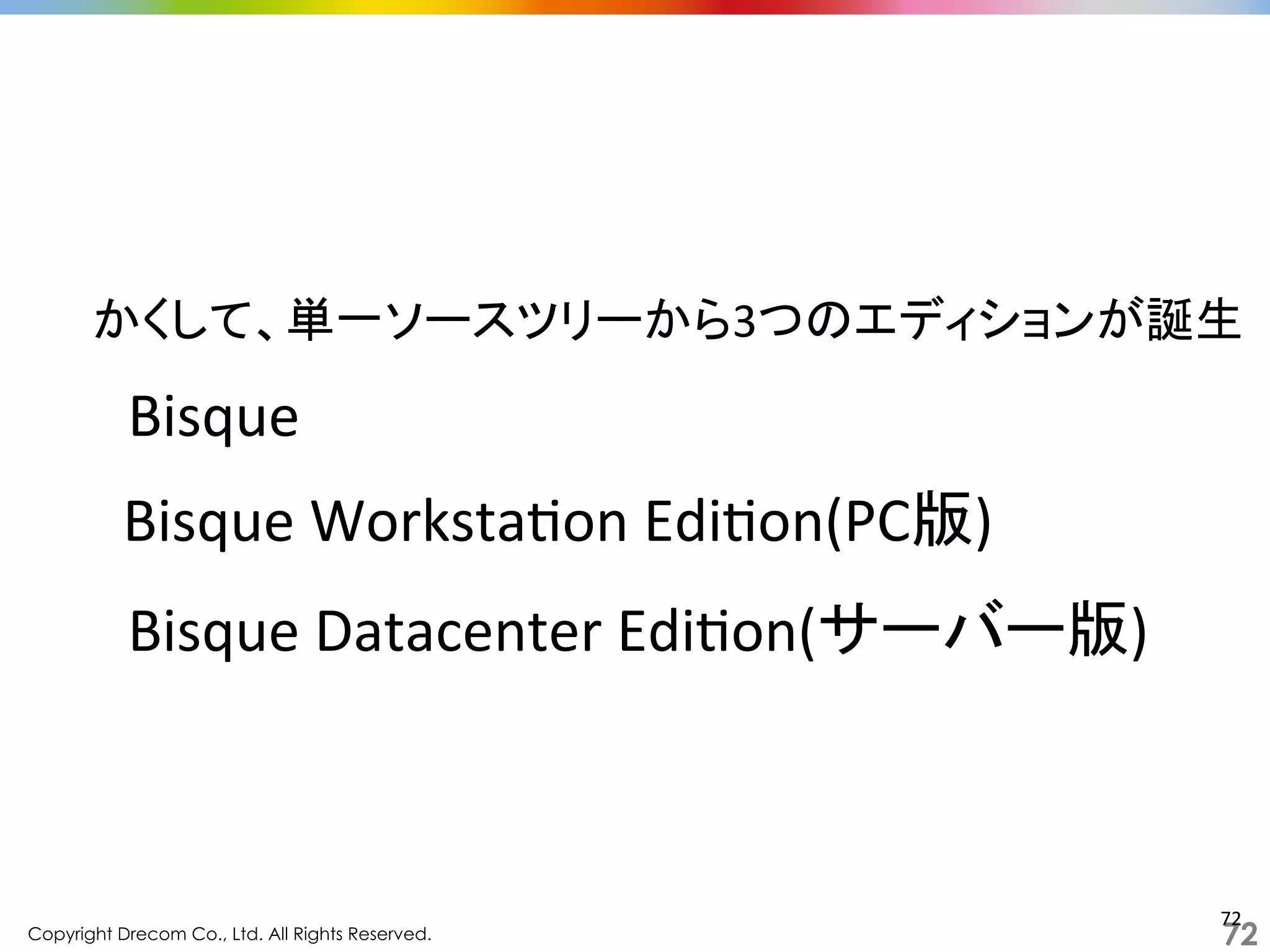

72

Bisque
WorkstaGon
EdiGon(PC版)

かくして、単一ソースツリーから3つのエディションが誕生
Bisque
Bisque
Datacenter
EdiGon(サーバー版)

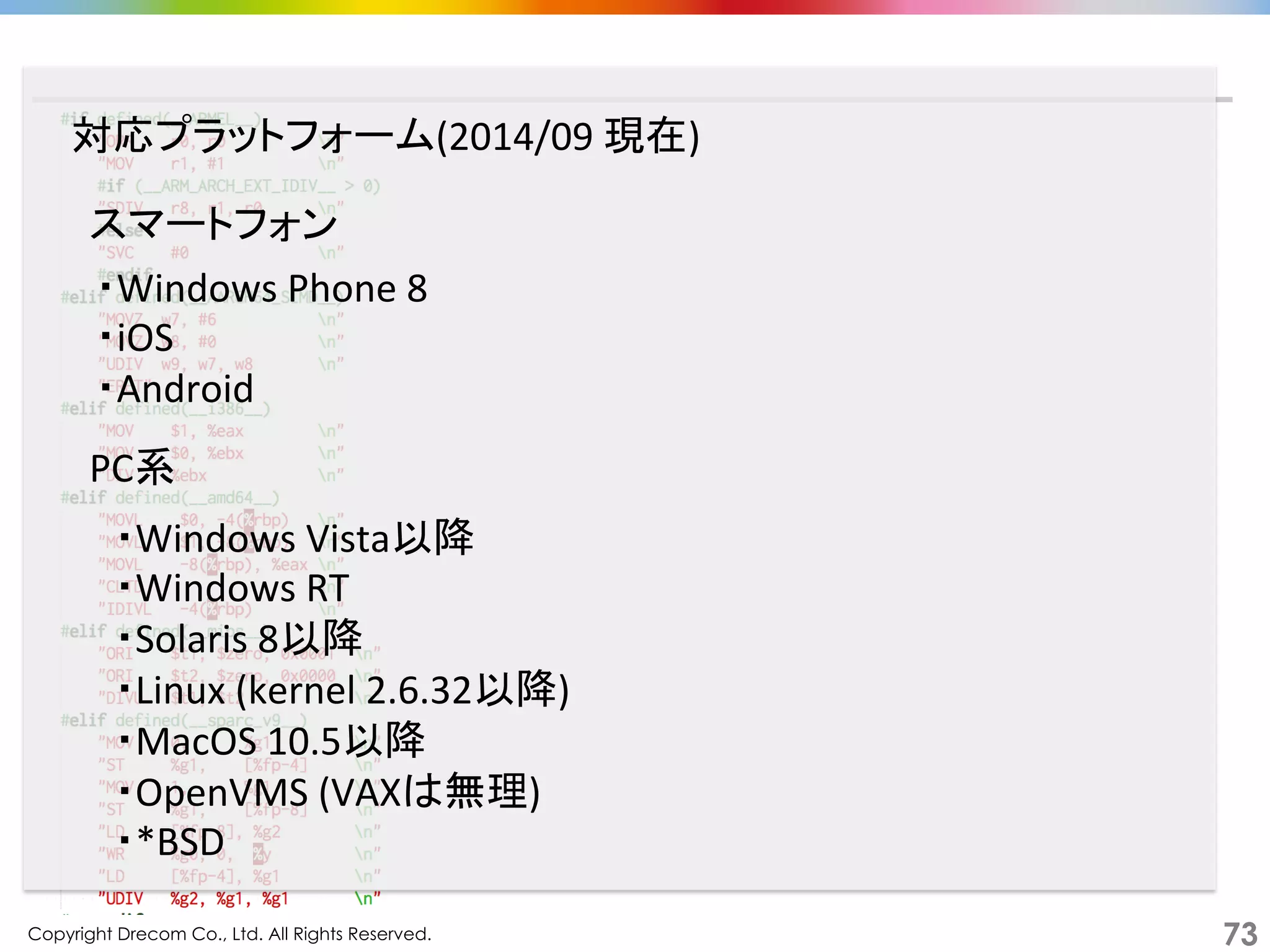

73

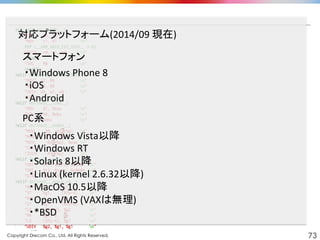

・Windows
Phone
8

・iOS

・Android

対応プラットフォーム(2014/09
現在)
スマートフォン
PC系
・Windows
Vista以降

・Windows
RT

・Solaris
8以降

・Linux
(kernel
2.6.32以降)

・MacOS
10.5以降

・OpenVMS
(VAXは無理)

・*BSD

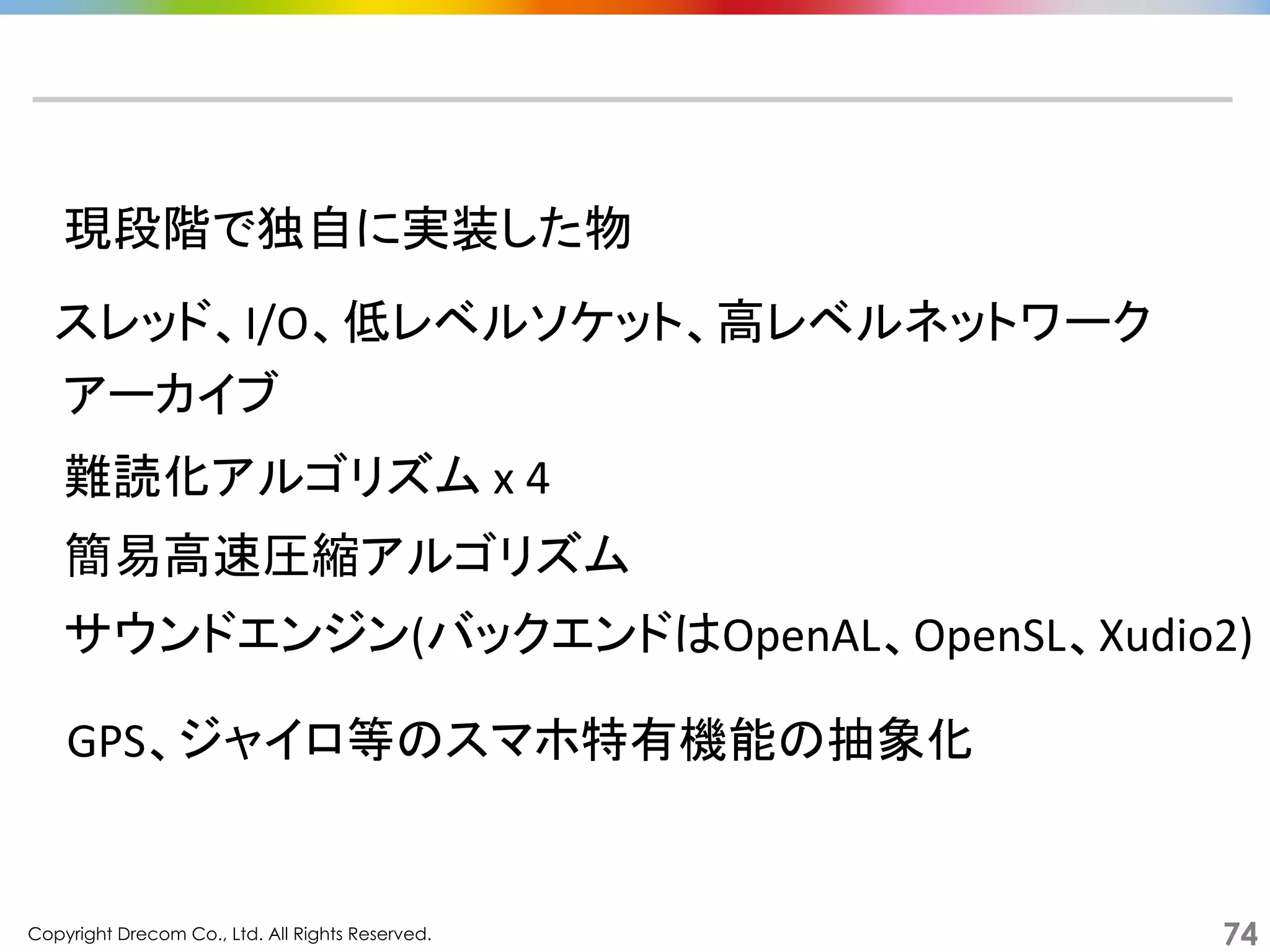

74
現段階で独自に実装した物

サウンドエンジン(バックエンドはOpenAL、OpenSL、Xudio2)

スレッド、I/O、低レベルソケット、高レベルネットワーク

アーカイブ

難読化アルゴリズム
x
4

簡易高速圧縮アルゴリズム

GPS、ジャイロ等のスマホ特有機能の抽象化

75
まとめ

設計しよう、あたなは世界を作るのです

76
私達の作る社内フレームワーク「Bisque」と
いう名前に込めた意味として、
お皿・陶磁器・基盤そのもの　があります。
お皿がどんなによく出来ていようとも、
綺麗にできていても…、

77
美味しい料理が乗らなければ、
お客さまに召し上がっていただけない。
つまり、面白い・楽しいゲームが
作れてはじめて評価される

78
これからも　美味しい料理が作れるように、
魅力的な外部技術を取り入れ、
弊社独自の技術を組み合わせ、
より柔軟で強固な基盤開発を実施したい

79

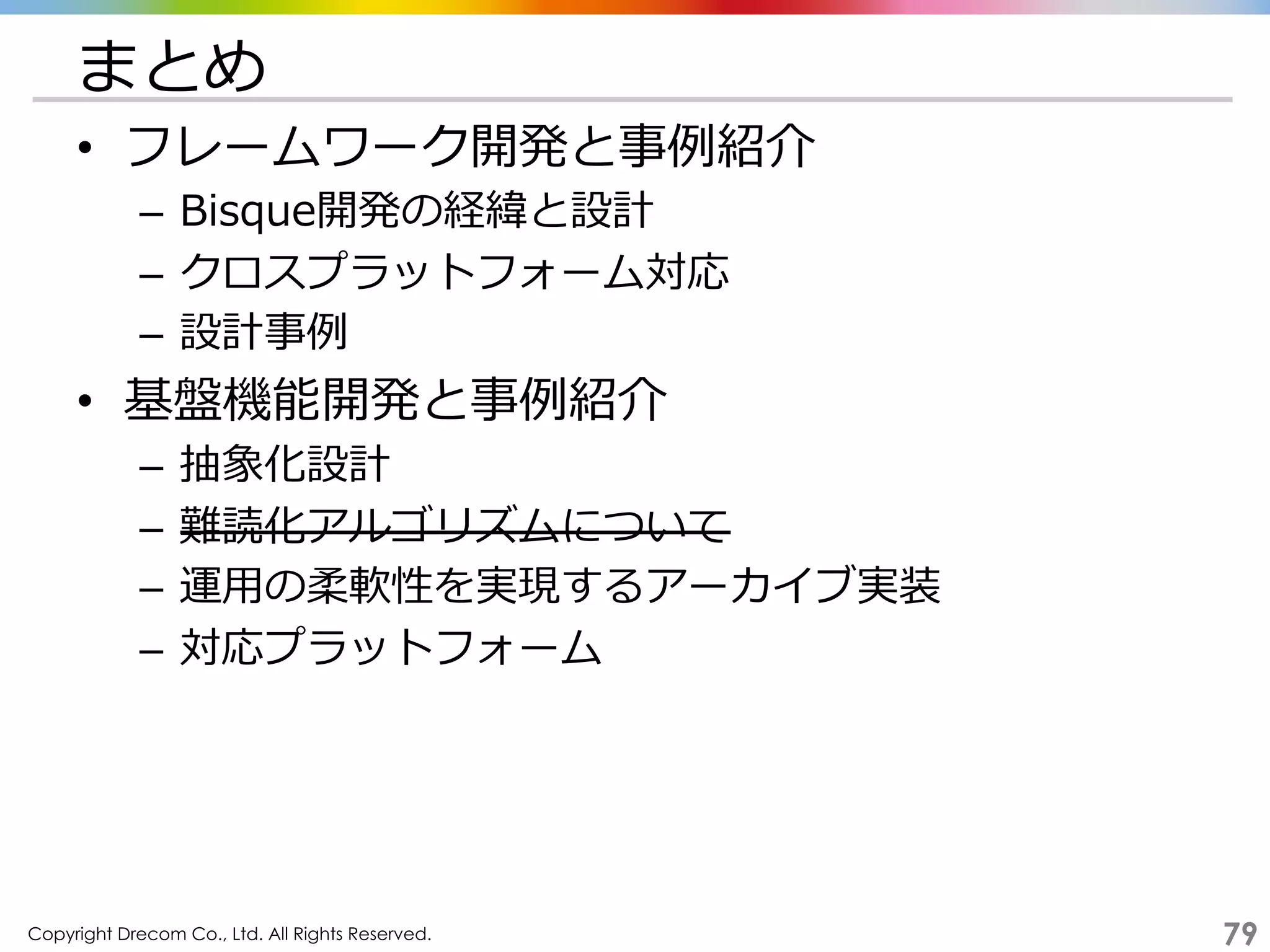

まとめ
•  フレームワーク開発と事例例紹介
–  Bisque開発の経緯と設計
–  クロスプラットフォーム対応
–  設計事例例
•  基盤機能開発と事例例紹介
–  抽象化設計
–  難読化アルゴリズムについて
–  運⽤用の柔軟性を実現するアーカイブ実装
–  対応プラットフォーム

80

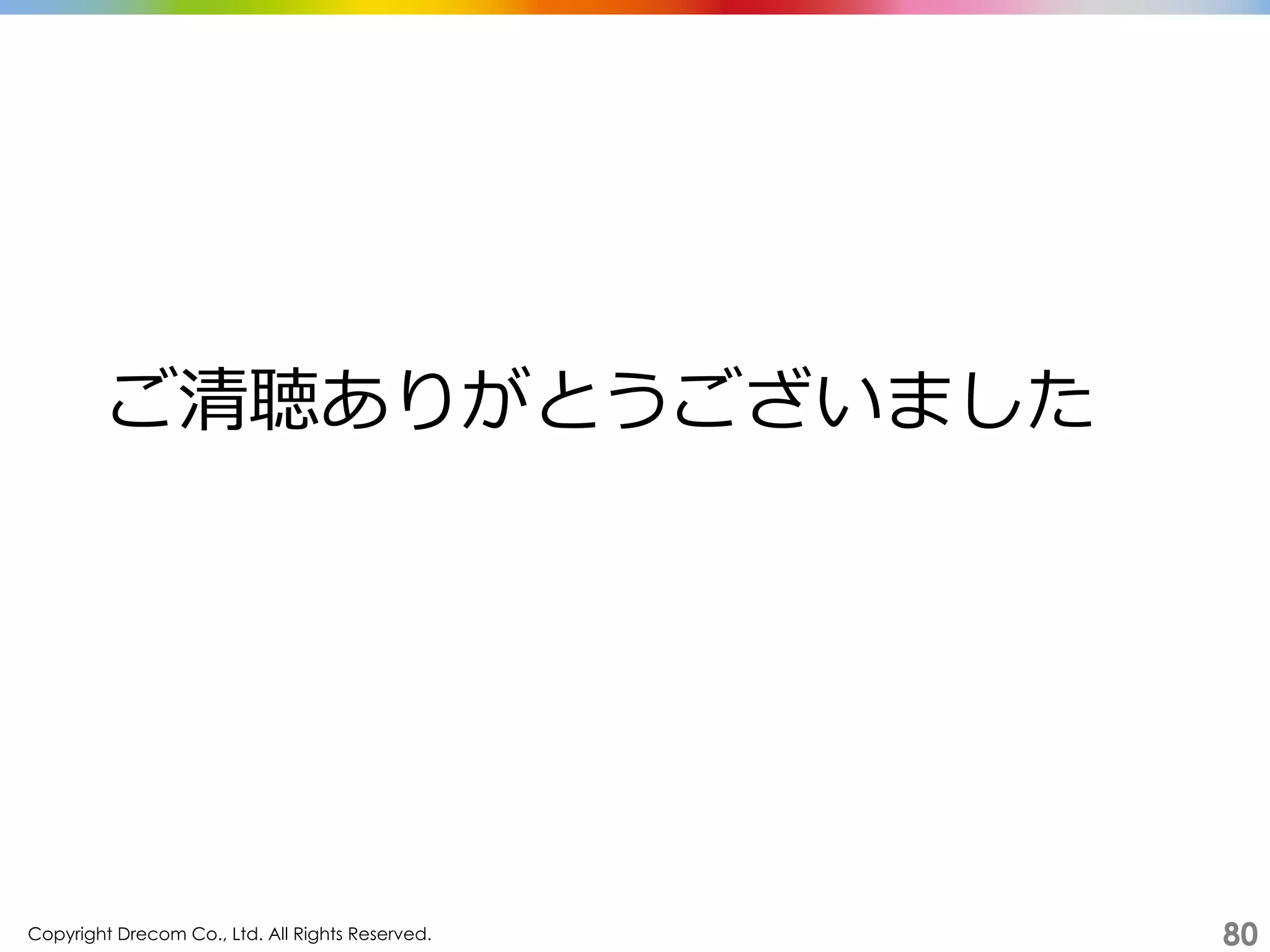

ご清聴ありがとうございました
